GEBRUIKSAANWIJZING PACFX400ECO DELONGHI

• Dit apparaat is ontworpen als airconditioner voor huiselijke ruimtes en dient Niet voor andere doeleinden gezruikt te worden.
• Het is gevaarlijk de eigenschappen van het apparaat te wijzigen of te veranderen op welke manier dan ook.
• Het apparaat dient geinstalleerd te worden volgens de nationaal voorgeschreiben regels omtrent de installmentie.
• Voor eventuele reparations, dient men zich altijd en uitsluitend te wenden tot de Technische Assistentie Centra die geauthorizeerd zijn door de Fabrikant. Reparations uitgevoerd door nicht vakbekwaam personeel können gevaarlijk sein.
• Dit apparaat dient uitsluitend bedient te worden door volwassenen; men dient absolutut nicht toe te laten dat kinderen ermee spelen.
• Dit apparaat dient aangesloten te worden op een goed functionerende aardleiding: Laat uw elektriciteitsnet controeren door een vakman.
• Het gebruik van verlengsnoeren dient vermeden te worden.
• Altijd eerst de stekker uit het stopcontact trekken, alvorens over te gaan tot schoonmaken of onderhoud.
• Indien het electriciteitssnoer beschadigd is dient dit verwangen te worden door eenvakman die geautorizeerd is door de fabrikant.
• Niet aan het electriciteitssnoer trekken om het apparaat te verplaatsen.
• Het apparaat Niet installereren in ruimtes waarbinnen de lucht gas, olie of zwavel kan bevatten en Niet in nabijheid van warmtebronnen.
• Indien het apparaat gebruikt worden in ruimtes zonder luchtwisseling dient men voorzorgsmaatregelen te treffen om te voorkomen dat eventuele ontsnapt koelgas in de ruimte blijft hangen waardoor gevaar voor brand ontstaat.
• Dit apparaat dient gebruikt en wegpez te worden in kamers met een volume dat groter is dan 15m^3 (mod. FX400eco: 31m^3 )
• Geen zware of warme voorwerpen op het apparaatzetten.

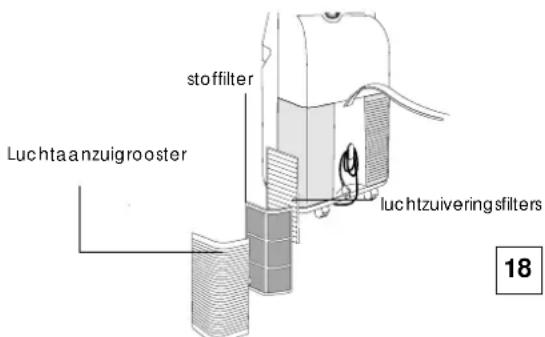

• Minstenselke week de filters schoonmaken.
• Het gebruik van verwarmingsapparaten in nabijheid van de airconditioner vermijden.
• Als het Niet mogelijk is het apparaat verticaal te vervoeren,要去 hij aan een schuin vlak worden vastgezet. Zet het Niet horizontaal. Alvorens het aparaat te transporteren eerst het condenswaterbakje en de opvang bak legen. Na een transport minstens een uur wachten alvorens het apparaat aan te zetten.
• De materialen die gebrukt worden voor de verpakking hunnen gerecycleerd worden. Wij raden aan om aan deze materialen in de hiervoord bestemde afvalbakken voor geschaden verzameling te werpen.
• Houd het apparaat op een afstand van minstens 50~cm . van ontvlambare stoffen (alcohol, enz.) of van holders onder druk (b.v. spuitbussen)
• Gebruik het ontvochtigingsapparaat uitsluitend op de manier die in dit boekje beschreiben worden. Deze aanwijzingen hebben nicht de bedoeling alle möglichke omstandigheden en situatuies die zich voor+kunnen doen, te dekken. Gebruik algijd uw gezond verstand en wees voorzichtig bij de installmentie, het latent werken en het bewaren van elk elektrisch huishoudelijkke apparaat.
  Bedek het apparaat Niet met plastic zakken wanner u het opbergt.
• R290 is een koelmiddel dat voldoet aan de EEG-normen op het gebied van de ecologie. Als u hen in de omgevingterecht-Laat komen+zijn deze stoffen schadelijk voor de ozonlaag, en het wordt dus aanbevolen het koelcircuit van het apparaat Niet te doorboren. Geef het klimaatregelingstoestel af bij een speciaal verzamelcentrum wanner u het afdankt.
• Niet geventileerde ruimten waarin een apparaat gebruikt worden dat ontvlambare koelstof bevat, dienen compatibel te zichen, zodate eventuele gaslekken Niet een dermate concentratie kuren bereiken die brand, of explosions zouden kuren verroorzaken door de aanwezigheid van andere warmtebronnen (electrische verwarmingselementen, kachels of dergelijk).

WAT ZIJN PINGUINO EN SUPERPINGUINO

Tijdens het zomerseizoen wordt het welzijn in een ruimte bereikt bij een temperatuur:tussen de 24 en de 27^ en met een relatieve vochtigheidsgraad rond de 50%

De airconditioner is een apparaat dat vochtigheid en warmte elimineert uit de ruimte waar in hij zich bevindt. In vergelijking met modellen die geinstalleerd worden, hebben de draagbare airconditioners het voordeel dat ze verplaatst+kennen van de ene kameraar de andere in扣除, en dat ze van het ene gebouw maar het andere vervoerd+kennen worden.

De warme lucht in uw kamer worden dooreen batterij geleid die afgekoeld wordendoor middel van een koelgas.Opdeze manier worden het te veel aanwarmte en vochtigheid afgegevenvoordat de lucht weer in de ruim-te geblazen worden.

Bij de modellen die uit een element bestaan (Pinguino), worden een Klein gedeelte van deze gekoelde luckt gebrukt voor het afkoelen van het koelgas en dan, nadat de lucht warm en vochtig is geworden, maar buiten afgevoerd.

Bij de modellen met twee elementen (SuperPinguino) worden het circuit afgekoeld met behulp van de buitenlucht.

Voor meer informatie en uitleg kunt u
zich wenden tot
internet site: www.delonghi.com

Beschrijving van het apparatus

BESCHRIJVING MOD.FX160ECO

1) Luchtrooster
2) Bedieningspaneel
3)Wielen
4) Handgrepen
5) Opbergvak luchtafvoerbuis
6) Oprolinrichting elektriciteitssnoer
7) Luchtaanzuigrooster
8) Label met technische eigenschappen
9) Opvangbak water
10) Afvoerbuisje water
11) Dop voor afvoerbuisje water
12) Elektriciteitsnoer

Beschrijving van de accessoires

13) Dop + flens
14) Luchtafvoerbuis
15) Mondstuk luchtafvoer
16) Zuignappen
17) Wielremmen

BESCHRIJVING MOD.FX400ECO

1) Buiteneenheid
2) Luchtrooster
3) Bedieningspaneel
4) Verbindingsmof:tussenbinnen-en buiteneenheden
5) Wielen
6) Handgrepen
7) Label met technische eigenschappen
8) Luchta anzuigrooster
9) Elektriciteitssnoer
10) Dop voor afvoerbuisje water
11) Afvoerbuisjewater

Beschrijving van de accessoires

12) Beugels voor muurbestiging
13) Steunblokjes voor buiteneenheid
14)Riemen
15) Ringen
16) Schroeven + pluggen
17) | Schroeven M6+M4
18) Verbinding voor afvoer condensvocht
19) Zuignappen
20) Wielremmen
(21) Wielen voor buiteneenheid.
22) Mofkader

Voorbereiding voor het gebruik

(Mod.FX160ECO)

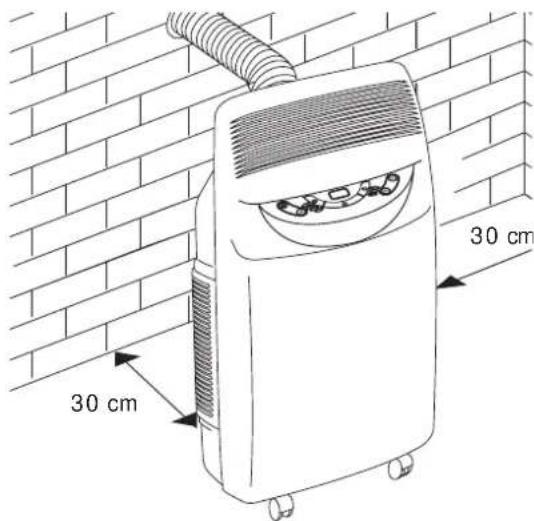

Wanner het apparaat worden gebruikt, dient er steeds op te worden gelet dat de luchtaanvoer en -afvoer nicht worden belemmerd.

KLIMATISEREN ZONDER INSTALLATIE

Dankzij enkele eenvoudige handelingen,
maakt Pinguino uw omgeving leefbaarder:

B reng de luchtafvoerbuis (14) aan in het waarvoor bestemd opbergvak (5) aan de achterkant van het apparaat. Doe dit zoals geillustreerd in figuur 1.

• Indien u een venster met twee deuren hebt, maakt u gebruik van de bijgeleverde zuignappen (16) om de vensters op een kier te lately (figuur 3).

3

ONV7H3D3N

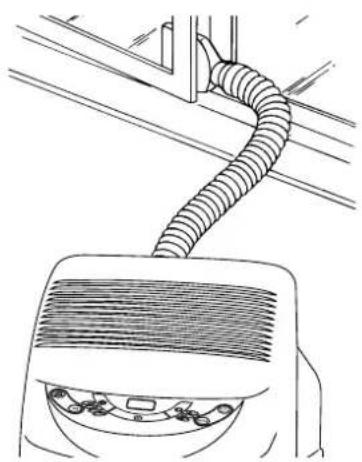

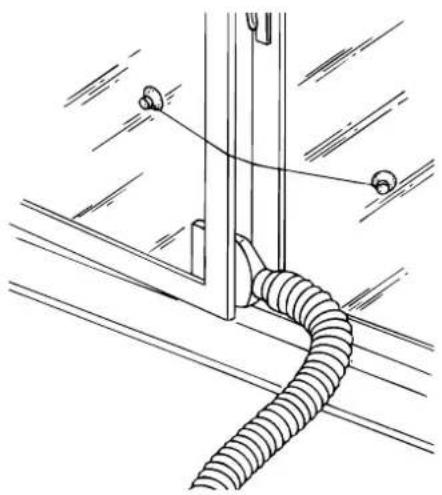

Schuif het mondstuk voor vensters (14) over het uiteinde van de buis (15)
- Rol de airconditioner maar een venster of balkondeur.
- Open het venster of de balkondeur op een kier enplaats het mondstuk (15) zoals geillustreerd in figuur 2.

2

Voorbereiding voor het gebruik

(Mod.FX160ECO)

Indien gewenst, kan Pinguino ook op halpermanente wijze worden geinstalleerd.

In dit geval, doet u het volgende:

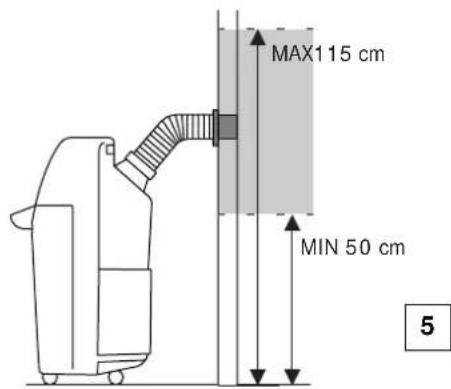

Maak een opening in een buitenmuur of in een venster. Houd hierbij rekening met de hoogten en de afmetingen van de opening aangeduid in figuur 4.

in het venster in de

imdue: houitten plint van de balkondeur

raadzaam dit deel van de muur te isoleren met geschicht islatiematerial.

4

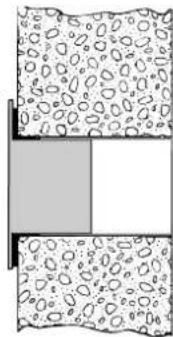

• Doe de bijgeleverde flens (13) in de opening

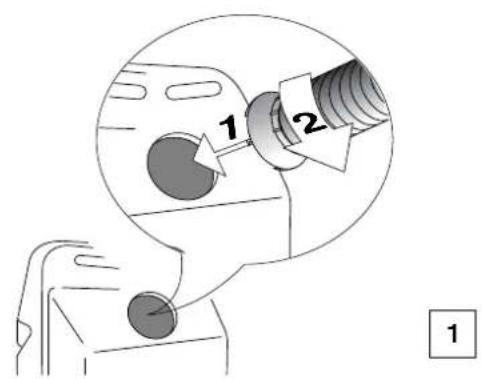

  Maak de buis (14) vast aan de achterkant van het apparatus (fig. 1).

Maak het uiteinde van de buis vast aan de flens (15), zoals aangeduid in figuur 5.

Wanneer de buis (14) Niet worden gelebruikt, kan de opening worden afgesloten met behulp van de flensdop (13).

OPMERKING.

Wanneer u een halfpermanentente installmente overweegt, is het raadzaam een deur op een kier te lien (1 cm volstaat), om borg te staan voor een correcte luchtcirculatie.

ONTVOCHTIGEN

Stel het apparaat op in de ruimte, zonder de luchtafvoerbuis (14) aan te brengen; op die manier worden de ontvochtigde lucht onmiddellijke vrijgeveen in de omgeving.

De lucht die uit het voorste rooster kommt is koud, terwij de lucht die uit de opening achteraan komt warm is (figuur 6). Op die manier worden een ontvochtig zonder temperatuurschommelingen verzekerd.

Voorbereidingen op het gebruik

(Mod.FX400ECO)

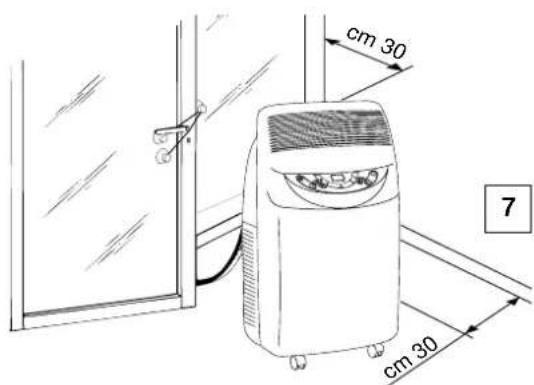

Stel het apparaat op in de ruimte die u wilt klimatiseren, zichbje een venster of buitenmuur. De binneneenheid要去 "vlak" worden geplaatst, mede met behulp van de bijgeleverde wielremmen (20). De aanzuigzone (luchtaanzugrooster 8) en de luchtafvoerzone van de binneneenheid (luchtrooster 2)月至niet belemmerd worden.

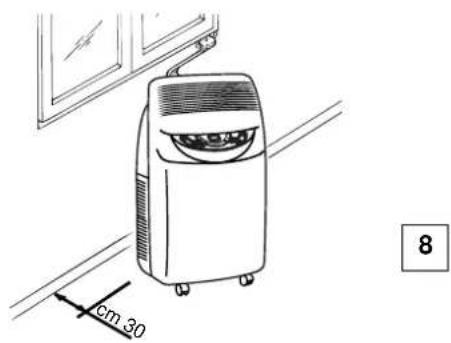

N.B.: De afstand van het apparaat tot demuren moet minstens 30 cm bedragen.

PLAATSING VAN DE VERBINDINGSMOF

De mof die de buiteneenheid verbindt met de binneneenheid kan:

a) Door een venster of deurkier worden geleid; gelebruik de zuignappen (19) zodat het venster of de deur Niet wij opengaan (figuur 7).

b) Door een kiertje (5,5cm× 2,5cm) onderaan een deur of raamkozijn worden geleid, met behulp van het bijgeleverde mofkader (22) (figuur 8).

GEBRUK VAN DE SNELVERINDINGEN

Bovenop de eerder beschreiben methoden, kan de mof die de buiten- en binneneenheden verbindt ook door een opening met een diameter van circa 6cm in een buitenmuur worden geleid.

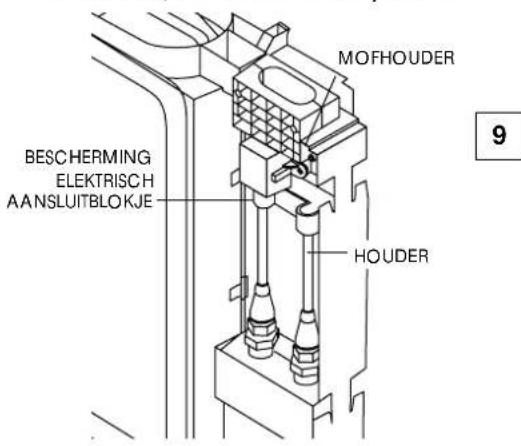

In dit geval, worden de aansluitingen van de buiteneenheid als volgt losgekoppeld:
1) De stekker uit het stopcontact trekken.
2) De dappen verwijderen met behulp van de handgreep en de 2 pinnen met schroefdraad en 2 metrische schroeven onderaan het voorstuk losschroeven met een schroeenvendraar; het voorstuk verwijderen.

3) De houder verwijderen door de 2 metrische schroeven los te schroeven (figuur 9).
4) De mofhouser verwijderen door de 2 metrische schroeven los te schroeven (figuur 9)
5) Met behulp van een Engelse sleutel van 24, het draaabaar mondstuk van de verbinding losschroeven. Tegelijkkertijd het uiteinde van de slang (figuur 10) vasthouden met behulp van een sleutel van 21. (De handeling herhalen voor het tweede mondstuk, met behulp van een sleutel van 24 en een van 19).
6) De condens afvoerslang losmaken uit de bevestiging.

10

Installingering voor gebruik

(Mod:FX400ECO)

7) De 2 zelftappende schroeven van de bescherming losschroeven en het elektrisch aansluitblokje loskoppelen.

Vermijd te scherpe bochten in de verbindingsmot.

De mof heraansluiten

Om het uiteinde van de eerder losgekoppelde verbindingsmof wee aan te sluiten, moeten voor de binneneenheid de handelingen 1,2,3, 4,5,6 en 7 in omgekeerde volgorde worden uit- gevoerd, rekening houdend met de volgende voorschriften:

A Ivorens de mof door de opening in de muur te lien gaan, is het raadzaam de met schroefdraad voorziene uiteinden van de snelverbindingen te beschermen met isolerende tape of een gelijaardig material.
Steek de 2 bovenste koelverbindingen in de 2 onderste verbindingen en draai ze met de hand enkele toeren vast om te controleren of ze goed in elkaar passen. Vervolgens kunt u ze met de ereder gebruekte sleutels aanzetten.
- Na beide koelverbindingen te hebben aangesloten, worden de holders bevestigd.
- Controller de waterdichtheid van de koelverbindingen, door de voegen wat nat te makes met een zeepsopje. Er月至en hierbij geen bellen ontstaan.

Let op

Het is raadzaam het koppelen en loskoppelen van de sneleverbindingen over te lately aan vakbekwaam personneel.

PLAATSING VAN DE BUITENEENHEID

De buiteneenheid kan worden opgesteld op een terras of balkon (figuur 11). In dit geval hoeven de beugels Niet te worden gebruikt.

11

De buiteneenheid kan worden opgehangen

aan een muur, m.b.v. de bijgeleverde beugels (12). Als volgt tewerk gaan:

1) de beugel aan de muur bevestigen zoals aangeduid in figuur 12 (voor het boren, gebruikt u deregel op het deksel in piepschuim van de verpakking);

2) de steunblokjes (13)
vastschroeven aan de buiteneenheid (1)
m.b.v. de bijgeleverde schroeven M4 (17) (zorg ervoor dat de schroefopening zich aan de bovenkant bevindt);
3) de buiteneenheid vasthaken aan de beugels en vastzetten met de schroeven M6 (17).

Voor een voorlopige installmentie, kan de buitenenheid worden opgehangen zoals aangeduid in figuur 15. In dit geval worden de bijgelerde riemen (14) aan deringen (15) gehaakt; alvorens de ringen aan te brengen, de rubberen dop

De buiteneenheid kan op hetzelfde niveau of hogerdan de binneneenheid worden geplaatst, voor zoverhet hoogteverschil Nieteer dan 1,5 meterbedraagt. De aanzuig- en de luchtafvoerzones vande buiteneenheidogenietbelemmerd worden.De minimale afstand tussen de achterkant en demuur bedraagt 6cm . Het condensvocht dat ontstaatijdens de werking wordt door de buiteenheid afgevoerd door verdamping. In een bijzonder vochtigeomgeving, moet voor de afvoer van het condensvocht gebruik worden gemaakt van het bijgeleverdeafvoerbuisje,dat wordt gemonteerd op de basis vande buiteneenheid (zie

figuur 16), na de rubberend dop te hebben verwijderd. Het is raadzaam de buiteneuenheid af te scheren van regen, sneeuw, waterdruppels en zon.

Beschrijving van de bedieningsspanelen

DE DISPLAY

A.Toets ON/OFF
B. Selectietoets functions

Airconditioning,ontvochtiging,ventilatie.

C. Controleampje werkingairconditioning
D. Controleampje werking ontvochtiging
E. Controlelampje werking luchtzuivering
F.Toets toename temperatuur/ geprogram\ meerde werkingsstijd
G. Toets afname temperatuur/ geprogram\ meerde werkingsstijd
H. Display Geeft de ingestelde temperatuur en de geprogrammeerde werkingsstijd waar en, alleen voor het model FX400ECO, de kamertemperatuur
I. Toets timer
L. Controleampje timer in werking M/N/O/P. Controleampjes ventilatiesnelheid
Q. Toets selectie ventilatiesnelheid
R. Toets weergave kamertemperatuur (FX400ECO)

De stekker in het stopcontact steken.

Op de display verzchijnen twee regeltjes om aan te duiden dat het apparaat in modus Stand by is.

Op de toets ON/OFF (A) drukken en op de toets MODE drukken tot het contrôlelampje relatief aan de gewenste functie oplicht, hetzij:

Controleampjc × :functieairconditioning

Controleampje D : functie ontvochtiging

Controleampje E : functie zuivering/ventilatie

FUNCTIONAL CONDITIONING

Ideaal voor warme en zwoele dagen, om de omgeving te verfrissen en te ontvochtigen.

Om het apparaat op correcte wijze in te stellen, eerst de functie airconditioning selecteren en verwolgens drukken op de toetsen + (F) of - (G) tot op de display de gewenste temperatuur verschijnt.

De meest geschikte kamertemperatuur in de zomerperiode ligt tussen 24 en 27^ . Het worden in ieder geval afgeraden waarden in te stellen die ver onder de buitentemperatuur liggen.

Selecteer de ventilatiesnelheid door te drukken op de toets "FAN" (Q) tot het controleampje relatief aan de gewenste nelheid oplicht, hetzij:

MAX (P): om het maximaal vermogen van de airconditioner te benutten en zo snel möglichk de gewenste temperatuur te bereiken

MIN (O): om de lawaaihinder te beperken en toch een goed comfortniveau

SILENT (N):te bekommen:voore een maximale genuisloosheid

AUTO (M): hierbij kiest het apparaat automatisch de meest geschikte ventilatiesnelheid, in functie van de temperatuur die u hebt ingesteld op de digitale display.

FUNCTIE ONTVOCHTING

Ideaal om het vochtgehalte in de omgeving te beperken, zonder de temperatuur te verhogen of te verlagen (tussenseizenen, vochtige ruimten, regenperiodes, enz.).

Wanner de functie ontvochtig wordt geseleerd, verschijnt op de display "dh".

Mod. FX160ECO: het water wordt opgevangen in de opvangbak aan de achterkant van de airconditioner.

Wanner de opvangbak vol is, worden de werkking van het apparat onderbroken en verschijnt op de display "FE" (Full tank); de opvangbak dient bijgevolg te worden verwijderd en geledigd. Van zodra de lege opvangbak worden teruggeplaatst, herstart het apparaat. N.B.: verwijdder deluchtafvoerbuis (14).

Mod. FX400ECO: het water wordt gedeeltek verdamt door de buiteneenheid; het is in ieder geval raadzaam de buiteneenheid uit te rusten met het afvoerbuisje, zoals geillustreerd in fig. 16

25

dh

Ft

Working

Eens de functie Ontvochtiging werd geseleerd, kan de ventilationsnelheid nicht meer worden veranderd, maar kiest het apparaat automatisch de meest geschikte ventilationsnelheid.

FUNCTIE VENTILATIE/ZUIVERING

Geschikt voor stofferige of verruilende omgevingen; het apparaat Hercirculeert en zuivert de lucht met behulp van elektrastische stoffilters 3M FiltreteTM. De ventilatiesnelheid kan worden geregeld door te drukken op de toets "FAN" (Q), zoals geillusteerd voor de functie airconditioning.

Houd er rekening meer dat, hoe hoger de snugheid, hoe更是 lucht worden gezuiverd; wanner daarentegen de snugheid "Silent" worden gekozen, worden minder lucht gezuiverd, maar is de werkig geruislozer.

In denen functie is het onmogelijkde functie "AUTO" te selecteren. De display geeft de geselecteerde ventilatiesnelheid weeer.

DE TIMER INSTellen

Aan de hand van de timer kan het apparaat worden aan- enuitgezet; op die manier wordt elektrische energie bespaard en worden de werkingsperioden geoptimaliseerd.

De regeling geleucht met de toetsen + (F) of - (G); wanner op deze toetsen worden gedrukt nemen de uren per uur toe of af, maar wanner.Deze toetsen langer dan 2 seconden ingedrukt worden gehonden, gaan de uren snel voor bij tot maximum 24 uren.

Hoe de uitgestelde start te programmeren

• De stekker in het stopcontact steken en drukken op de toets ON/OFF; cervolgens de gewenste functie en werkwijze selec-teren (temperatuur, ventilationsnelheid, enz.).
• Nogmaals drukken op de toets ON/OFF: het apparaat gaat over maar de modus Stand by.
• Drukken op de timertoets (I): op de display knippert het middelste gedeelte.
• Met de toetsen + of - het aantal uren instellen waarna het apparaat moet beginnen werken.

Het controleampje (L) op de display knippert tot het apparaat in werkig treedt.

De start kan tot 24 uren worden uitgesteld

Hoe de uitgestelde uitschakeling te programmeren

V anuit om het even welke werkmodus (airconditioning/ontvochtiging/ventilatie/zuivering) kan de uitgestelde uitschakeling worden geprogrammeerd.
- Op de Programmatoets drukken (I): op de display knippert het middelste gedeelte.
- Met de toetsen + of - het aantal uren instellen waarna het apparaat moet ophouden met werken.

Het controleampje (L) op de display knippert tot het apparaat ophoudt met werkken. Op het ingestelde uur schakelt de airconditioner uit en gaat hij over maar de modus Stand by.

Snelheid "Silent"

Snelheid "Min"

Snelheid "Max"

25

W erking

TOETS KAMERTEMPERATUUR (MOD. FX400ECO)

Door te drukken op de toets (R), worden de kamertemperatuur enkele seconden weergegeven op de display, waarna opnieuw de lopende functie verschijnt. De kamertemperatuur kan nicht worden weergegeven wanner het apparaat in de modus Stand by is.

ZELFDIAGNOSE

Het apparaat is uitgerust met een system voor zichdiagnose dat sommige werkingsstoornissen opspoort.

OP DE DISPLAY VER-SCHIJNT...	...WAT GEDAAN?
HIFTHIGH PRESSURE(hoge druk)	Doe de stekker uit en in het stopcontact. Indien het probleem aanhoudt, een service centrum contacteren.
LTLOW TEMPERATURE(antivries)	Wonneer het apparaat werkt in de modus airconditioning of ontvo-chtiging, voorkomt deze inrichting de vorming van ijs. Het apparaat herneemt automatisch de werkking van zodia het ontdoopproces is afgerond.
FFRAN FAILURE(ventilator geblokkeerd)PPROBE FAILURE(sonde beschadigd)	Indien een van de volgende opschriften verschijnt, wendt u zich tot een service centrum.
FTFULL TANK(opvangbak vol)	FX160ECODe opvangbak aan de achterkant van het apparaat ledigen en op correcte wijze terugplaatsen.FX400ECODe interne bak (niet zichtaar) ledigen met behulp van het afvoer-buisje (11); de rubberen dop (10) weeer aanbrengen.

Raadgevingen

Er zich enkele aanwijzingen die opgevolgdienen te worden om het optimaal functioneren van de airconditioner te verkrijgen:

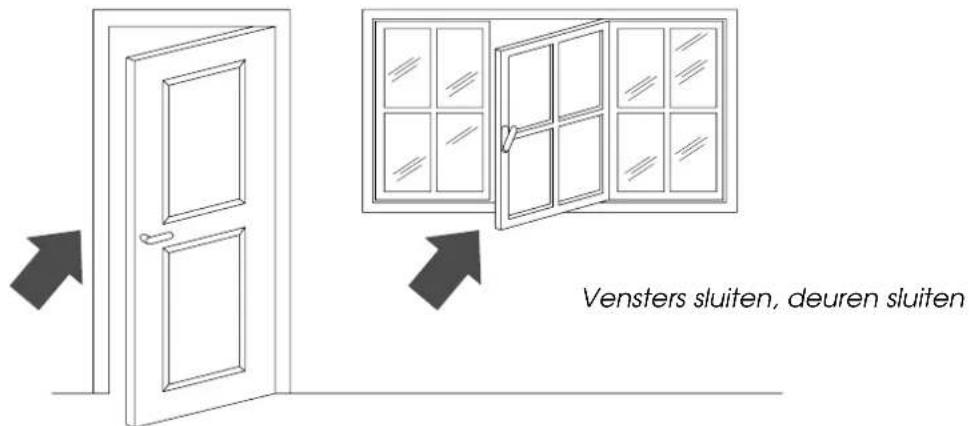

• Ramen en deuren sluiten van de ruimte die geklimatiseerd要去 worden. Enige uitzondering indien men gekozen haeft voor een installmentie met een gat in de muur. In dat geval raden wij aan een deur of een raam op een kier te latent staan om een juiste luchtwisseling te garanderen.

• Installee het apparaat Niet in vochtige vertrekken.
  L aath het apparaat Niet in de zon, regen of kou staan.

• Het apparaat op voldoende afstand houden van brandbare oppervlakten

• De kamer beschermen gegen direct zonlich, door de gordijnen dicht te doe en/of de zonwering (gedeeltelijk) te laten zakken, teneinde een zeer economische fonctionering te verkuigen.

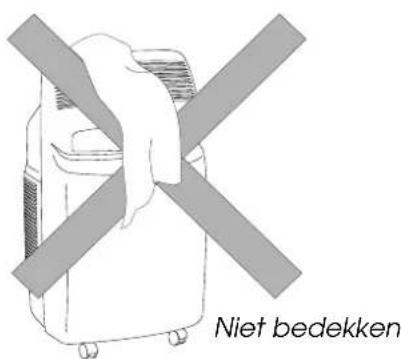

• Geen voorwerpen op de airconditionerplaatsen;
• De luchtaanzuging en de luchtafvoerniet blokkeren;
• Zich ervan verzekeren dat binnen de ruimte geen warmtebronnen aanwezig zich.

Gordijnen sluiten, rolluiken neerlaten

Reiniging

Voorelke reinigings-of onderhoudsbeurt, het apparaat uitzelten met de toets ON/OFF (A) en altijd de stekkeruit het stopcontact trekken.

REINIGING VAN HET BUITENMEUBEL

Het is raadzaam het apparaat schoon te makes met een vochtige doeken af te drogen met een droge doek. Om veiligheidsreden, de airconditioner Niet afwassen met water.

Voorschriften

Gebruik nooit benzine, alcohol of oplosmiedelen voor de reiniging. Breng nooit insectenbestrijdende of gelijkaardige vloeistoffen aan.

REINIGING VAN DE LUCHTFilters

Om de efficicntie van uw airconditioner te behouden, is het aanbevolen:

1.De stofffilter elke werkingsweek te reinigen 2.De zuiveringsfilter te verrangen na elk seizoen, of in ieder geval wonneer hij versleten is (volg de aanwijzingen die op het apparaat naast de filterzitting worden aangegeven).

De filters bevinden zich op deplaats van beide luchtaanzuigroovers. De roosters fungeren als zitting van deze filters.

1. De luchtaanzugroosters verwijderen, doon ze waar buiten te draaien (figuur 17).
   2.De eerste zuiveringsfilter 3M verwijderen (wit)
   3.De filterhouser waarin zich het anti-bacterie filter bevindt verwijderen door deze los te haken van het buiten rooster.

Om het stof te verwijderen dat zich vastgezet heeft op het anti-bacterie filter, een stofzuiger gebruiken.

2
1

Indien dit filter erg vuil is, kan het filter ook in lauw water gedompeld en meermalen gespoeld worden. De temperatuur van het water dient de 40^ Niet te overschrijden.

Na de filter te hebben gewassen, laten drogen. Om hem terug te plaatsen, de filters in het aanzuigroosterplaatsen en dit rooster aan het apparaat haken.

Probeer nicht de filter 3M te reinigen, odomat dit het filtervermogen in het gedrang kan brengen.

CONTROLES BIJ AANVANG SEIZOEN

Controleer of het elektriciteitssnoer en de stekker Niet beschadigd zichen en waak erover dat de aardleiding doeltreffend is.

Respecteer strikt de installmentvoorschriften.

HANDELINGEN OP EINDE SEIZOEN

Ledig de interne opvangbak

Mod. FX160ECO:

Verwijder de opvangbak (9) en ledig hem. Om het intern circuit volledig te ledigen, de dop (11) van het afvoerbuisje (10) halen en al het water lately afvloeien. De dop verwolgens wee aanbrengen en de opvangbak (9) op correcte wijze terugplaatsen.

Mod. FX400ECO:

De interne bak (niet zichtaar) ledigen met behulp van het afvoerbuisje (10); de rubberen dop (11) wee aanbrengen.

Reinig de filters en laat ze goed drogen alvorens ze terug te plaatsen.

Hierna het bakje weeop zijnplaatszetten.

Indieniet sniet functioneert…

PROBLEMEN	OORZAKEN	OPLOSSINGEN
De airconditionerwerk nicht	• geen elektrische voeding • de stekker steekt Niet in het stopcontact •	de stekker in het stopcontact steken
(Mod. FX160ECO)De airconditionerwerkt slechts gedu-rende een korteperiode	• het afvoerbuisje is geknikt • het afvoerbuisje is verstopt • het afvoerbuisje is geplood	• het afvoerbuisje correct plaat-sen • controleren of de luchtafvoernaar buiten worden belemmerd • de plooien wegemen
De airconditionerwerkt maar verfristde ruimte nicht	• open vensters • in de ruimte werkelt een warmtebron (brander,lamp, enz.) of+zijn heel personen aanwezigde thermostaat is te hoog geregeld • de luchtfiltersশn verstopt • het vermogen van de airconditioner is Niet geschikt voor de omstandigheden of de afmetin-gen van de ruimte	• het venster sluiten • de warmtebron verwijderen • de thermostat lager zetten • de filters reinigen/vervangen
Luchtje in de ruimte	• luchtfilters verstopt	• de filters reinigen of verdangen
Verlies van condensvocht	• verkeerde installmentie van het apparaat • opvangbak voor condensvocht vol	• Zie de instructies voor een cor-recte installmentie van het appa-raat • Mod. FX160ECO: de opvang-bak ledigen;Mod. FX400ECO: het waterafvoer m.b.v. het afvoerbuisjevoor condensvocht aan deachterkant van het apparaat
De airconditionerwerk netgeduurende 3 minuten na hetherstarten	• De beveiliging van het apparaat is in werkinglegetreden	• wacht 3 min.

Zie paragraaf "ZELFDIAGNOSE" indien de volgende opschriften verschijnen: FF, HP, LT, FT, PF.

Temperatuur van kamer 21÷ 35^

FX400 ECO: MAXIMALE

WERKINGSVOORWAARDENN

Temperatuur van kamer 21÷ 32^

Buiten temperatuur 21÷ 43^

Netspanning zie typeplaatje

Max. opgenomen vermogen

bjaird conditioning

Max. opgenomen vermogen

bij onvochtiging

Koelingsvermogen*

Aantal snelheden ventilator 2 + silent

Max.luchtverwerking 460 m

Afmetingen binnen unit:

• b r e e d te 452 mm
• hoogte 800 mm
  diepte 455 mm
• gewicht 33 kg

Afmetingen van de binneneenheid (alleen FX400 eco)

• b r e edte 570 mm
• hoopte 475mm
  diepte 260~mm

• gewicht 18 kg

• Standaard omstandigheden:

Binnen temperatur 27°C

Buiten temperatuur 35^

41% relatieve vochtigheid
