Caractéristiques	Détails
Type d'appareil	Climatiseur mobile
Capacité de refroidissement	4000 W (14000 BTU)
Classe énergétique	A
Niveau sonore	65 dB(A)
Dimensions (L x P x H)	44 x 39 x 77 cm
Poids	30 kg
Fonctionnalités supplémentaires	Déshumidification, ventilation, programmable
Type de réfrigérant	R290 (écologique)
Utilisation	Idéal pour les pièces jusqu'à 120 m³
Entretien	Filtre à air lavable, réservoir d'eau à vider
Sécurité	Protection contre les surcharges, arrêt automatique
Accessoires inclus	Tuyau d'évacuation, télécommande
Garantie	2 ans

FOIRE AUX QUESTIONS - PACFX400ECO DELONGHI

Comment démarrer le climatiseur DELONGHI PACFX400ECO ?

Pour démarrer le climatiseur, branchez-le à une prise électrique, puis appuyez sur le bouton d'alimentation. Utilisez la télécommande pour sélectionner le mode de fonctionnement souhaité.

Pourquoi mon climatiseur ne refroidit-il pas correctement ?

Vérifiez si les filtres à air sont propres. Un filtre encrassé peut réduire l'efficacité. Assurez-vous également que les fenêtres et portes sont fermées pour éviter les fuites d'air.

Le bruit du climatiseur est-il normal ?

Un certain niveau de bruit est normal lors du fonctionnement, mais si vous entendez des bruits étranges, vérifiez si l'appareil est bien nivelé et si aucun objet n'entrave le ventilateur.

Comment nettoyer les filtres de mon DELONGHI PACFX400ECO ?

Retirez le panneau avant pour accéder aux filtres. Lavez-les à l'eau tiède savonneuse, laissez-les sécher complètement avant de les remettre en place.

Que faire si l'appareil affiche un code d'erreur ?

Référez-vous au manuel d'utilisateur pour identifier le code d'erreur. En général, cela peut indiquer un problème de fonctionnement qui nécessite une attention particulière.

Est-il possible d'utiliser le climatiseur comme déshumidificateur ?

Oui, le DELONGHI PACFX400ECO dispose d'un mode déshumidification. Sélectionnez ce mode sur la télécommande pour réduire l'humidité dans la pièce.

Comment régler la température sur le climatiseur ?

Utilisez la télécommande pour régler la température souhaitée. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température.

Le climatiseur consomme-t-il beaucoup d'énergie ?

Le DELONGHI PACFX400ECO est conçu pour être écoénergétique. Cependant, la consommation d'énergie dépend de l'utilisation et des réglages de température.

Comment stocker le climatiseur en dehors de la saison ?

Avant de stocker, nettoyez les filtres, videz le réservoir d'eau et gardez l'appareil dans un endroit sec et frais. Couvrez-le pour le protéger de la poussière.

MODE D'EMPLOI PACFX400ECO DELONGHI

• Cet apparéil a été consu pour la climatisation des locaux domestiques et il ne doit pas étrenderé à d'autres usages.
  Il est dangereux de modifier ou alterer de n'importe qu'elle facon les caractéristiques de l'ap-pareil.
  L'appareil doit etre installedelon lesnormes en vigueur dans le pays d'installation.
  Pour les évventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service Apres-Vente agres par la Fimde de construction. Les réparations effectues par un personnel non qualifié peuvent être dangereuses.
• Cet apparéil doit être exclusivement utilisé par des adultes: ne pas laisser des enfants jouer avec le climatiseur.
• Cét appeareil doit être relié à une efficace installation de mise à la terre. Faites contrôle l'installation électrique par un électricien qualifié.
• Evitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
• Avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise de courant.
• Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
  N'installez pas l'appareil dans des locaux ou l'air peut contenir du gaz, de I'huile, du soufre ou tout pres de sources de chaleur.
  Si l'appareil est utilisé dans des zones sans renouvellement d'air, il est indispensable d'adopter des mesures adéquates afin d'éviter que des fuites eventuelles de gaz réfrigérant ne stagnent dans la pierce en entrainant des risques d'incendie.
• Cét apparéil doit être utilisé etrangé dans des pièces ayant un volume supérieur à 15m ^3 (mod. FX400 eco: 31m³).
• Ne déposez pas d'objets lourds ou chauds sur l'appareil.
• Nettoyez les filtres anti-bacteries au moins une fois par semaine.
• Evitez d'utiliser des apparciels de chauffage tout prés du climatiseur.
  Si l'appareil ne peut pas se transporter a la verticale, le fixer a un plan incline. Eviter de le coucher.

Avant le transport, veillez à vider la cuvette recueillant l'eau de condensation ainsi que la bassine. Àpès un transport, attendez au moins 1 heures avant demettre l'appareil en marche.

• Les matériaux utilisés pour l'emballage sont recyclables. Il est conseilé, par conséquent, de les déposer dans les conteneurs spéciaux pour le recyclage de ce type de déchets.
• Respectez une distance minimale de 50 cm entre liappareil et toute substance inflammable (alcool, etc.) ou recipients sous pression (vaporisateurs, etc.)
• Utilisez le apparéil exclusivement comme l'indique ce manuel. Les instructions fournies ne peuvent pas contemplier toutes les conditions et situations possibles. L'installation, le fonctionnement et la conservation de tout apparéil menager doivent toujours s'effectuer avec bon sens et prudence.
• Au moment de la démolir, portez le climatiseur dans un centre de récolte spécialisé.
• Ne pas couvir l'appareil avec des sacs lors de son rangement.
  Le R-290 est un réfrigérant conforme aux normes CEE sur l'écologie mais, libérées dans la nature, ces substances entament la couche d' ozone. Il est par conséquent recommandé de ne pas pacer le circuit frigorifique de la machine.
• Les pièces non aérées, dans lesquelles est utilisé un apparéil contenant du réfrigerant inflammable, doivent être compatibles de manière à ce que d'eventuelles fuites de gaz ne poussent pas atteindre un niveau de concentration qui pourrait causeur un incendie ou des explosions dérivant de la présence d'autres sources de chaleur (appareils électriques pour le chauffage, radiateurs, poëles ou équivalents).

Le climatiseur portable Pinguino

Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24^ et 27^ et avec une humidité relative d'environ 50% .

Le climatiseur est un apparéil qui enlève l'humidité et la chaleur de la pièce dans laquelle il est placé. Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être non seulement déplaces d'une pièce à l'autre d'une maison mais aussi transportés d'un édifice à un autre.

L'air chaud de votre pièce passé, sous l'effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.

Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant; ensuite, devenue chaude et humide, elle est éva-cuée vers l'extérieur.

Pour tous renseignements complémentaires, vous pouvez contacter notre site Internet:

www.delonghi.com

1)Grille sortie air
2) Tableau de commande
3) Roublettes
4) Poignées
5) Logement du tuyau de sortie air
6) Enrouleur
7)Grille aspiration air
8) Étiquette caractéristiques techniques
9) Bassine récupération eau
10)Tuyau drainage eau
11)Bouchon pour tuyau évacuation eau
12)Cordon d'alimentation

Description des accessoires

13)Bouchon + bride
14)Tuya sortie d'air
15)Embout sortie d'air
16)Ventouses
17)Cale-roulettes

DESCRIPTION MOD. FX400ECO

1) Unité externe
2)Grille sortie air
3) Tableau de commande
4) Gaine de raccordement entre l'unité interne et l'unité externe
5) Roublettes
6) Poignées
7) Étiquette caractéristiques techniques
8)Grille aspiration air
9) Cordon d'alimentation
(10)Bouchon pour tuyau évacuation eau
11)Tuyau drainage eau

Description des accessoires

12)Brides murales
13)Blocs de support pour l'unité exter
14)Courroies
15)Anneaux
16)Vis + goujons
17)Vis M6+M4
18)Raccord de drainage condensation
19)Ventouses
20)Cale-roulettes
(21)Roulettes pour unité externe
22)Cadre pour gaine

Préparation à l'emploi (Mod. FX160ECO)

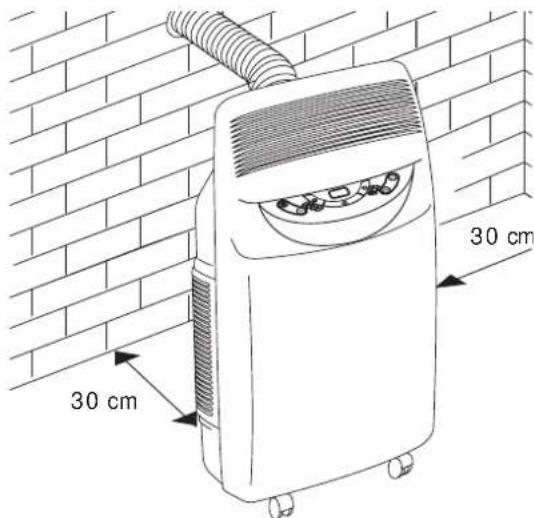

Avant demettre l'appareil en marche,assurez-vous qu'il n'y a pas d'obstacles sur I'aspiration ni sur le refoulement d'air.

CLIMATISATION SANS INSTALLATION

Quelques simples opérations et Pinguino vous redonne votre bien-être:

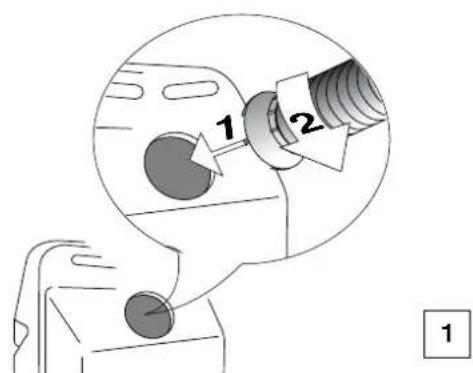

Fixez le tuyau de sortie d'air (14) à l'endetroit prévu (5) au dos de l'appareil (suivez les indications de la figure 1).

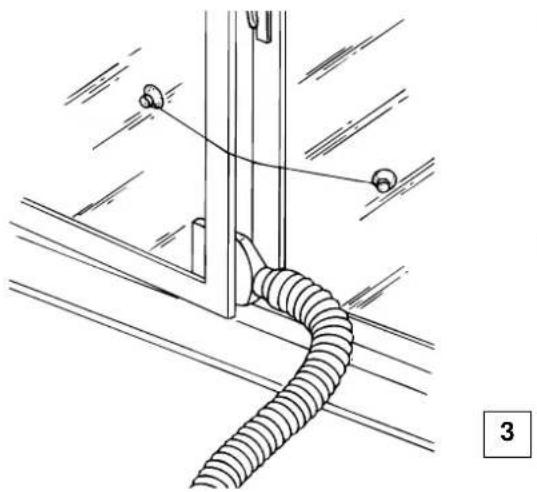

• Si vous avez une fenetre à deux battants, utilisez les ventouses (16) fournies avec l'appareil pour empêcher les carreaux de s'ouvoir (figure 3)

• Appliquer à l'extrémité du tuyau (14) l'embout pour fenêtre (15).

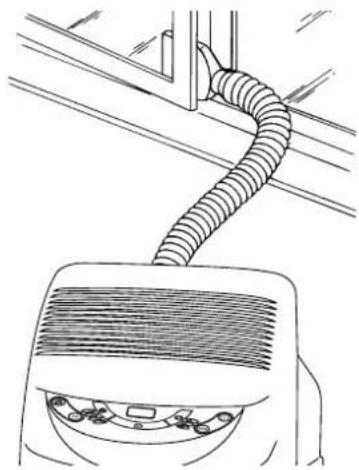

• Approchez le climatisation d'une fenetre ou d'une portefenetre.
• Entrouvre la fenetre ou la porte-fenetre et mettez l'embout (15) dans la position illustrée à la figure 2.

Préparation à l'emploi (Mod. FX160ECO)

Si vous le souhaitez, Pinguino peut aussi être installé de manière semi-permanente.

Dans ce cas, vous devrez

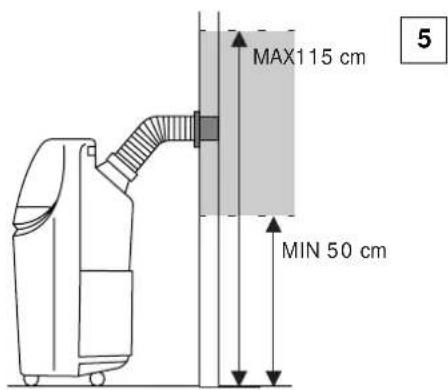

• Percer un trou dans un mur communi-quant avec I'extérieur ou dans le carreau d'une fenetre. Respectez la hauteur et les dimensions du trou indiquées à la figure 4.

• Appliquez sur le trou la bride (13) fournie dans l'emballage.
  Fixez le tuyau (14) sur le logement prevu dans le haut de I'appareil (fig. 1)

• Appliquez l'extrémité du tuyau sur la bride (15) (figure 5).

Si le tuyau (14) est débranché, vous pouvez boucher le trou avec le bouchon de la bride (13)

REMARQUE:

Si vous choisissez l'installation semi-perma- nente, nous vous conseillons de laisser une portegerelement entrouverte (1 cm suffit) pour garantir le changement d'air.

Dans le carreau de la fenetre

Dans la plinthe en bois de la porte-fenetre

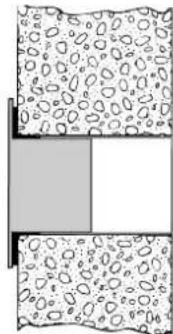

Dans le mur :
nous conseillons
d'isoler la section du mur
avec un matériel
riau isolant ajust.

DESHUMIDIFICATION

Placer l'appareil dans la pièce sans brancher le tuyau de sortie d'air (14); l'air déshumidifié sera ainsi soufflé directement dans la pièce. L'air froid sort de la grille frontale et l'air chaud sort par derrière (figure 6) ce qui garantit une déshumidification sans changement de température.

Préparation à l'emploi (Mod. FX400ECO)

INSTALLATION DE L'UNITE INTERNE (1)

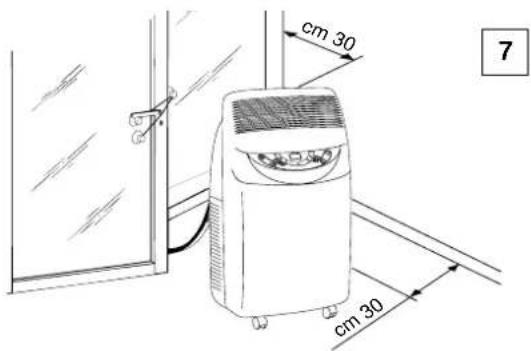

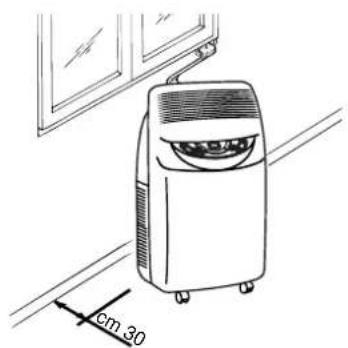

Installer l'appareil dans la piece a climatiser. Généralement pres d'une fenêtre ou d'un mur extérieur.

Posez l'unité interne sur un plan horizontal et utilisez aussi les cale-roulettes (20) fournis avec l'appareil. Evitez tous les obstacles dans la zone d'aspiration (grille d'aspiration 8) et dans la zone d'émission (grille de sortie 2)

REMARQUE: La distance minimale a respecter entre l'appareil et les murs est de 30 cm.

INSTALLATION DE LA GAIN DE RACCORDEMENT

Vous pouvez faire passer la gaine qui relié l'unité externe à l'unité interne :

a) par une fenêtre entrebaillée ou une porte entrouverte ; utilisez les ventouses (20) pour empêcher qu'elle ne s'ouvre tout grand (figure 7).

b) par un petit passage (5,5× 2,5cm) réalisé dans le bas d'une porte ou dans le chassin d'une fenetre, en utilisant le cadre pour gaine (22) fourni avec l'appareil (figure 8)

UTILISATION DES RACCORDS RAPIDES

En plus des méthodes décrites ci-dessus, la gaine qui relié l'unité externe à l'unité interne peut passer par un trou de 6 cm environ de diamètre, perché dans un mur communiquant avec l'extérieur.

Dans ce dernier cas, les raccordements de l'unité externe devront être déconnectés de la manière suivante :

1) Retirer la fiche de la prise de courant
2) Enlever la poignée après avoir retire les bouchons et dévisse à l'aide d'un tournevis pour vis à fente les deux axes filétés et les deux vis métriques qui se trouvent dans le bas de la façade. Retirer celle-ci.

9

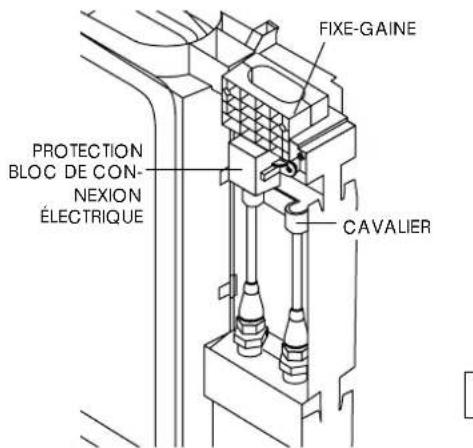

3) Devissez les 2 vis métriques et retirez le cavalier (figure 9).
4) Devissez les 2 vis métriques et retirez le fixe-gaine (figure 9).
5) A l'aide d'une clé anglaise de 24, dévissez l'embout tournant du raccord tout en maintainant immobile, avec une clé de 21, l'extrémité du tuyau flexible (figure 10). (Répétez l'opération pour le deuxième embout en utilisant une clé de 24 et une de 19).
6) Detachez de l'enrouleur le tuyau de raccordement.

10

Préparation à l'emploi (Mod. FX400ECO)

7) Devissez les 2 vis auto-taraudeuses de la protection et débranchez le bloc de connexion electrique.

Évitez les courbes trop sèches à la gaine de raccordement.

Remonter la gaine

Pour connecter de nouveaux les extrémités de la gaine de raccordement, précédement détachée, renouvelez les opérations 1, 2, 3, 4, 5, 6 et 7 dans l'ordre inverse, en respectant les précautions suivantes:

• Avant de faire passer la gaine par l'orifice du mur, il est conseilé de protégger les extrémites filetées des raccords rapides avec du ruban isolant ou autre matériel similaire.
• Emboîez les 2 raccords frigorifiques supérieurs sur les 2 raccords inférieurs et vissez les manuellement sur plusieurs tours en contrôle qu'ils sont bien emboîtes. Serrez-les ensuite à l'aide des clés utilisées precedement.
• Àprous avoir relié les deux raccords frigorifiques, fixez les cavaliers.
• Verifiez l'étanchéité des raccordements frigorifiques en mouillant les joints avec un peu d'eau savonneuse. Il ne doit pas se former de bulles de savon.

Attention

Il est conseilé de faire effectuer les opérations de démontage et remontage des raccords rapides par un spécialiste.

POSITIONNEMENT DE L'UNITE EXTERNE

L'unité extepe peut être posée sur le sol d'une terrasse ou d'un balcon (figure 11). Dans ce cas, il n'est pas nécessaire d'utiliser les brides.

11

L'unité externe peut être fixée au mur au moyen des brides prévues à cet effet. (12) Dans ce cas, procédez de la maniere suivante:

1) fixez la bride sur le murre suivant les indications de la figure 12 (pour percer les trouss, utilisez le gabarit qui se trouve sur le couvercle en polystyrene de l'emballage);

2) vissez les blocs de support (13) sur l'unité externe (1) à l'aide des vis M4 (17) fournies avec l'appareil (en veillant à les positionner le trou pour la vis sur la par

3) accrochez ensuite l'unité extérieure aux brides et fixez-la avec la vis M6 (17).

Il est également possible, pour les installations provisoires, de suspendre l'unité externe comme le montre la figure 15. Dans ce cas, utilisez les courroies (14) en les accrochant aux anneaux (15); avant d'introduire les anneaux, enlevez les bouchons en caoutchouc.

L'unité exterme peut être installée au-dessus ou au même niveau que l'unité interne, à condition que la dénivellation ne dépasse pas 1,5 m. L'unité exterme ne doit avoiraucun obstacle sur l'aspiration ni sur le refoulement. La distance minimale entre le dos de l'appareil et le mur est de 6cm .La condensation qui se forme pendant le fonctionnement est eliminée par evaporation, par I'unité externe.Dans certains cas, lorsque I'humidité est excessive, il faut utiliser le raccord de drainage pour eliminer la condensation.Ce raccord doitetre monte sur la base de I'unité externe (voir figure 16)

apres avoir retire le bouchon de caoutchouc. Il est conseiller de proteger l'unité exte me contre la plue, la neige, les gouttes d'eau provenant destoits et le soleil.

Description des tableaux de commande

L'AFFICHEUR

A. Touche ON/OFF
B. Touche'slection fonctions

Climatisation, déshumidification, ventilation.

C. Voyant fonction Climatisation
D. Voyant fonction Déshumidification
E.Voyant fonction Purification
F.Touche augmentation température/ augmentation temps de fonctionnement programme
G. Touche diminution température/ diminution temps de fonctionnement programme
H. Afficheur

Il affiche la températe régée et le temps de fonctionnement programme et, sur le modele FX400ECO seulement, la températe ambiente

I. Touche Timer
L. Voyant Timer en marche M/N/O/P. Voyants vitesse de ventilation
Q. Touche selection vitesse de ventilation
R. Touche affichage temperature ambiente (FX400ECO)

BRANCHEMENT ELECTRIQUE

Avant de brancher la fiche à la prise de courant, vérifie que:

• la tension du sector corresponde bien à la tension indiquée dans les caractéristiques techniques;
• la prise et la ligne d'alimentation électrique soient dimensionnées pour la charge de l'appareil;
  la prise soit appropriée a la fiche de l'appareil; en cas d'incompatibilité, faites replacer la prise;
• la prise soit reliée à une installation de mise à la terre efficace. La firme constructrice décline toute responsabilité en cas de non respect de cette norme pour la prévention des accidents.

En cas de remplacement du cable d'alimentation, mettez-vous en contact avec du personnel spécialisé.

Fonctionnement

MISE EN MARCHE DE L'APPAREIL

Introduire la fiche dans la prise de courant

Deux lignes sur I'afficheur indiquent que I'appareil est en veille.

Appuyez sur la touche ON/OFF (A) puis sur MODE jusqu'à ce que levoyant correspondant à la fonction souhaitee s'allume :

Voyant C : fonction climatisation

Voyant D : fonction déshumidification

Voyant E : fonction purification/ventilation

FONCTION CLIMATISATION

Idéale pour les périodes de tout fouer qui imposent une action de rafraîchissement et déshumidification.

Pour régler correctement l'appareil, après avoir sélectionné la fonction climatisation, presse les touches + (F) ou - (G) jusqu'à ce que l'affcheur indique la température que vous souhaitez atteindre.

L'été, les températures les plus adaptées varient de 24 à 27^ . Les températures nettement inférieures à la temperature extérieure sont déconstellées.

MAX (P) : si vous souhaitez-obtenir la puissance maximale du climatiseur en atteignant la tempereature souhaitee le plus rapidement possible

MIN (O) : si vous souhaitez réduire le niveau de bruit tout en maintainant un bon niveau de comport

SILENT (N) : si vous souhaitez le plus de silence possible

AUTO (M): si vous préférez que l'appareil choisisse automatiquement la meilleure vitesse de ventilation, en fonction de la températe que vous avez définitie sur l'afficheur numérique.

FUNCTION DÉSHUMIDIFICATION

Idéale pour réduire l'humidité ambiente en évitant les baissses et les hausses de température (demi-saisons, endroits humides, périodes de pluie, etc.)

Lorsque you selectionnez la fonction déshumidification, l'afficheur indique "dh".

Mod. FX160ECO: est récapérée dans la bassine arrêté du climatiseur.

Quand elle est pleine, l'appareil s'arrête et I'écran affiche "Ff" (Full tank); dans ce cas, sortez la bassine et videz-le. Dés que la bassine reprend sa place, l'appareil repart. N.B.: retirez le tuyau de sortie d'air (14).

Mod. FX400ECO : l'eau est partiellement évacuée par evaporation sur l'unité externe ; il est toute fois conseilé de brancher le raccord de drainage sur l'unité externe (voir la fig. 16).

25

dh

Ft

Fonctionnement

Une fois que vous avez besoin la fonction déshumidification, vous ne pouvez plus changer de vitesse de ventilation. C'est l'apparil qui la chosesit automatiquement.

FONCTION VENTILATION/ PURIFICATION

Idéale pour les endroits poussièux et les zones polluées : l'appareil effectue la recirculation et la purification de l'air à l'aide des filtres anti-poussière et electrostatiques 3M Filtrete™ dont il est équipé. Reglez la vitesse de ventilation en pressant la touche "FAN" (Q), de la même manière que pour la fonction climatisation.

Considérez que plus la vitesse est grande, plus la quantité d'air filtré augmente. Si, en revanche, vous sélectionnez la vitesse "Silent", l'air filtré diminuera, le bruit aussi.

Ce mode de fonctionnement ne permet pas de sélectionner la fonction "AUTO".

L'écran affichera la vitesse de ventilation sélectionnée.

PROGRAMMATION DE LA MINUTERIE

La minuterie permet de régler la mise en marche et l'arrêt de l'appareil. Ce réglage vous évitera de gaspiller de l'énergie électrique tout en optimisant les périodes de fonctionnement.

Pour effectuer le réglage, agissez sur les touches + (F) ou - (G) pour augmenter ou diminuer d'une heures à la fois. Une pression de plus de 2 secondes activera automatiquement le défilament rapide des heures jusqu'à un maximum de 24.

Présélection de la mise en marche

• Introduisez la fiche dans la prise de courant et presse la touche ON/OFF; selectionnez la fonction souhaitee et la modalitye de fonctionnement (tempereature, vitesse de ventilation, etc.).
• P resser de nouveau la touche ON/OFF: l'appareil se met en vueille.
• Pressez la touche Timer (I) : les deux segments au centre de l'afficheur clignotent.
• Agissez sur les touches + ou - pour régler le nombre d'heures au bout duquel l'appareil doit demarrer.

Levoyant(L)surI'afficheurclignoterajusqu'au début du fonctionnement.

Vous pouvez régler une mise en marche dans l'arc des 24 heures suivantes.

Présélection de l'arrêt

• V ous pouvez programmer la préselection de l'arrêt à partir de chaque des fonctions (climatisation/ déshumidification/ ventilation/purification).
• Pressez la touche Programmateur (I) : les deux segments au centre de l'afficheur clignotent.
• Agissez sur les touches + ou - pour régler le nombre d'heures au bout duquel l'appareil doit s'arrêté.

Levoyant(L)sur l'afficheur clignotera jusqu'acce que I'appareil cesse de fonctionner.AI'heure etablie,le climatiseur s'arretera et se remettra en veille.

Vitesse "Silent"

Vitesse "Min"

Vitesse "Max"

25

Fonctionnement

TOUCHETEMPERTUREAMBIANTE(MOD.FX400ECO

Si vous appuyez sur la touche (R), la température ambiente restera affichée quelques secondes puis la fonction en cours reviendra. La température ambiente ne peut pas être affichée lorsqu' l'appareil est en veille.

AUTO-DIAGNOSTIC

L'appareil est doté d'un système d'auto-diagnostic qui identifie certaines anomalies de fonctionnement

L'éCRAN AFFICHE...	...QUE FAIRE?
Hàigh PRESSURE(haute pression)	Débranchez et rebranchez la fiche. Si le problème persiste, contactez le ServiceAprès-Vente.
LELOW TEMPERATURE(antigel)	Si l'appareil fonctionne en mode climatisation ou déshumidification, ce dispositifé évite la formation de glace. L'appareil repart automatistically d'es que le dégivrage est terminé.
FFAN FAILURE(ventilateur bloqué)PPROBE FAILURE(sonde déteriorée)	Si l'un de ces messages est affché, contactez le SAV
Ft FULL TANK(bassine pleine)	FX160ECOVidez la bassine qui se trouve au dos de l'appareil et la remettrecorrectement à sa place.FX400ECOVidez la bassine interne (qui ne se voit pas) au moyen du tuyau de drainage (11) et remettez le bouchon en caoutchouc (10).

Conseils pratiques

Voiciquelques conselspratiques pourobtenir unrendement optimal devoireclimatiseur:

• fermez toutes les portes et les fenêtres de la pierce à climatiser, sauf dans le cas d'une installation à travers un trou percé dans un mur. Dans ce cas, il est conseilé de laisser un entrebaillement d'une porte ou d'une fenêtre afin de garantir un bon renouvellement de l'air dans la pierce.

• Ne pas installer l'unité interne dans des endroits humides.

• Ne pas utiliser l'unité interne à l'extérieur.
  V eillez à positionner l'appareil à une distance appropriée par rapport aux surfaces combustibles.

Pour garantir un fonctionnement extréme-ment économique de votre climatiseur, n'expose pas la pièce aux rayons directs du soleil, en fermant les rideaux et/ou en baissant partiellement les stores.
- Ne déposez pas d'objets sur votre climatiseur.
N'obstruez pas l'aspiration et le refoulement de I'air.
Assurez-vous qu'il n'y ait pas de sources de chaleur dans la piece.

Baissez les stores ou fermez les ridesaux.

Ne couvre jamais l'appareil.

Nettoyage

Avant toute opération de nettoyage ou d'entre-tien, presse la touche ON/OFF (A) pour arreter l'appareil et retirez toujours la fiche de la prise de courant.

NETTOYAGE DE L'ENVELOPPE

Nous suggerons de nettoyer l'appareil avec un linge humecte et de I'essuyer avec un linge sec. Pour des raisons de sécurité, ne nettoyez jamais le climatiseur a I'eau.

Precautions

Évitez l'essence, l'alcool et les solvants. Ne vaporisez jamais de liquide insecticide ou similaire.

NETTOYAGE DES FILtres A AIR

Pour maintenir toute l'efficacité de votre clima-tiseur, nous vous conseillons de

1.Nettoyer le filtré anti-poussière chaque semaine.
2. Remplacer le filtrre pour la purification de l'air à la fin de chaque saison et chaque fois qu'il est encrassé (suivre les indications sur l'appareil, pres du logement du filtrte) Les filtres se trouvent à la hauteur des deux grilles d'aspiration qui forment le logement de ceux-ci.

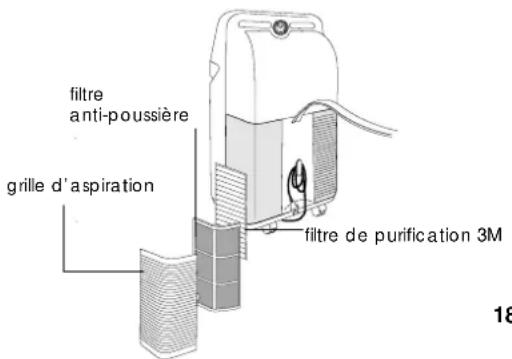

Pour nettoyer les filtres :

1. Retirer les grilles d'aspiration en les tournant vers l'extérieur (figure 17).

2.Retirer le premier filtré de purification 3M (blanc).
3. Retirer le filtrte anti-poussiere en le décrochant de la grille extérieure.

18

Pour enlever la poussiere qui s'est deposee sur le filtrre anti-bacteries, utilisez un aspirateur. Si le filtrre est tres sale, plongez-le dans I'eau tiede et rincez-le plusieurs fois. La temperaturé de I'eau doitetre inférieure a 40^

Après l'avoir lavé, laissez-le sécher. Pour remettre le filtré en place, remettez les autres filtrés dans la grille d'aspiration et fixez celui-ci sur la machine.

N'essayez pas de nettoyer le filtrre 3M, car il pourrait perdre de sa capacité de filtrage.

CONTROLES EN DÉBUT DE SAISON

Vérifiez si le cordon d'alimentation et la prise sont parfaitement intacts et assurez-vous de l'efficacité de la mise à la terre.

Respectez scrupuleusement les normes d'in-stallation.

OPÉRATIONS DE FIN DE SAISON

Videz l'eau contenue dans la bassine de recupération.

Mod.FX160ECO:

Retirez et videz la bassine (9). Ensuite, pour éliminer totalement l'eau résiduelle du circuit interne, retirer le bouchon (11) du tuyau de drainage (10) et videz toute l'eau. Remettez le bouchon et remettez la bassine (9) à sa place.

Mod.FX400ECO:

Videz la bassine interne (quine se voit pas) au moyen du tuyau de drainage (10) et remetreze le bouchon en caoutchouc (11)

Nettoyez et faites bien secher les filtres avant de les remonter.

Siquelquechose nemarchepas...

PROBLEMES CAUSE SOLUTIONS

Le climatiseur ne fonctionne pas	• Absence de courant • La fiche n'est pas branchée • brancher la fiche
(Mod. FX160ECO) Le climatiseur ne marche que peu de temps	• Le tuyau d'évacuation forme un étrangle- ment • Le tuyau d'évacuation est bouché • Le tuyau d'évacuation forme des plis	• Déployer correctement le tuyau d'évacuation • Vérifier s'il existe des obstacles empêchant l'évacuation de l'air à l'extérieur • Éliminer les plis
Le climatiseur fon-c-tionne mais ne rafraichit pas la pièce	• Fenêtres ouvertes • Une source de chaleur fonctionne dans la pièce (brûleur, lampe, etc.) ou bien il y a beaucoup de monde • Thermostat régle trop haut • Filtres à air encrassés • La puissance du climatiseur n'est pas adé-quate aux conditions ou aux dimensions de la pièce	• Fermer la fenêtre • Éliminer la source de chaleur • Baiser le thermostat • Nettoyer/replicer les filtres
Odeur particulière dans la pièce	• Filtres à air encrassés	• Nettoyer ou replacer les filtres
Le climatiseur a des fuites d'eau de condensation	• Mauvaise installation de l'appareil • La bassine de récapération est pleine	• Consulter les instructions pour installer correctement l'appareil. • Mod. FX160ECO : vider la bassi-ne; Mod. FX400ECO : drainer l'eau par le tuyau de drainage de la condensation situé au dos de l'appareil.
Après la remise en marche, le climatiseur ne fonctionne pas pendant environ 3 minutes	• Le dispositif de sécurité de la machine s'est déclenché	• A ttendre 3 minutes

Consulter le paragraphe "AUTO-DIAGNOSTIC" si I'un des sigles suivants est affiché : FF, HP, LT, FT, PF.

Characteristiques techniques

FX160 ECO - CONDITIONS DE CONDITIONS LIMITES DE FONCTIONNEMENT

Température dans la piece: .21÷35°C

FX400ECO - CONDITIONS DE FONCTIONNEMENT CONSEILLÉES

Température dans la piece: 21+32°C

Température extérieure: 21+43°C

CHARACTERISTIQUES TECHNIQUES

Tension d'alimentation voir plaquette signalétique

Puisance max. absorbene en climatisation

Puisance max. absorbee en deshumidification

Puisance réfrigérante*

Vitesses de ventilation 2 + silent

Volume air traité max. 460 m

Dimensions unité interne:

largeur 452mm
- h a u teur 800 mm
p rofondeur 455 mm
- poids 33kg

Dimensions unité extrema (seulement FX400 eco)

• largeur 570 mm
• h a u teur 475 mm
  p rofondeur 260 mm
• poids 18 kg
• Conditions standards:

Température interne: 27°C

47% Humidité relative

Température externe: 35°C

41% Humidité relative

WAARSCHUWINGEN
