GEBRUIKSAANWIJZING AC5404 TRISTAR

NL Montagehandleiding gebruikershandleiding

Gebruikershandleiding 10

De montage van dit systeme is eenvoudig zelf te doeon. Echter het in bedrijfstellen van dit airconditioning systeme valt onder de zogenaamde F-gassen verordering, hetgeen betekent dat de inbedrijfstelling dient te worden uitgevoerd door een F-gassen gecertificateerd bedrijf.

De mogelijkheden:

U monteert de airco zich en de F-gassen gecertificierde in bedrifftelling kurz u lien verzorgen door CHIGO Airconditioning, de kosten hiervoor bedragen € 99,- incl. BTW, wat krijgt u waarvoor?

• Controle correcte aansluitingen van de koelleidingen.
• Vacumeren van het systeme inclusief het hanteren van de wettelijkke standtijd.
• Lektest van het systeme.
• Controlleren van het systeme op de juiste werkinq.
• Invullen en afgeven van het F-gassen installmentecertificate en het garantieformulier (2aar).
• Betaling contant aan de monteur.

De standard* montage van het airco systemen en de F-gassen gecertificierde inbedrijfstelling(Int, u latent verzorgen door CHIGO Airconditioning, de kosten bedragen € 299,- incl. BTW, wat krijgt u waarvoor?

• De airco worden vakkundig bij u thus gemonteerd.
• De basismontage omvat standard 3 meter bekabeling en koelleiding.
• De binnenunit worden gemonteerd gegen de muur.
• Boren gat (63mm) anschter binnenunit maar buiten, t.b.v. doorvoer bekabeling en koelleiding.
• Plaatsen buitenunit op maximale afstand van 3 meter van buitenunit.
• Aansluiten bekabeling en koelleiding.
• Vacumeren van het systeme inclusief het hanteren van de wettelijkke standtijd.
• Lektest van het systeme.
• Controlleren van het systeme op de juiste werkinq.
• Invullen en afgeven van het F-gassen installmentecertificaat en het garantieformulier (2一年多).
• Betaling contant aan de monteur.

*Lees op paging 17 van deze handleiding de volledige voorwaarden voor een standarde montage.

Uw F-gassen gecertificerd bedrijf: www.chigoairco.nl

T [phone]

F [phone]

Het uiterlijk van de producten die u heeft aangeschafKnown enigzins afwijken van degene afgebeeld in deze montagehandleiding, maar dit heeft geen efect op de juiste montage, bediening en gebruik. Handelingen vanaf stap 9 in deze handleiding vallen onder de F-gassen verordening.

Montagehandleiding

1

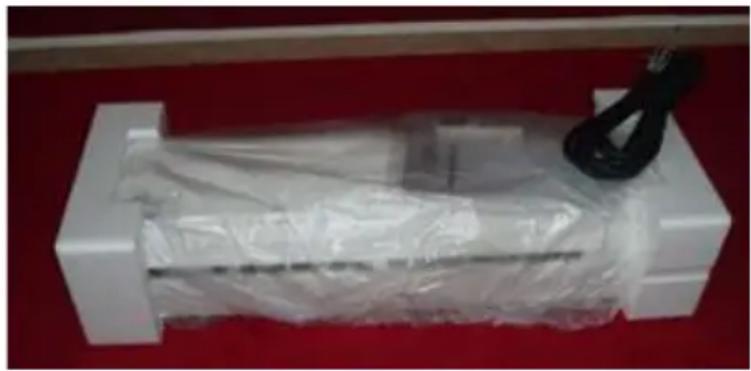

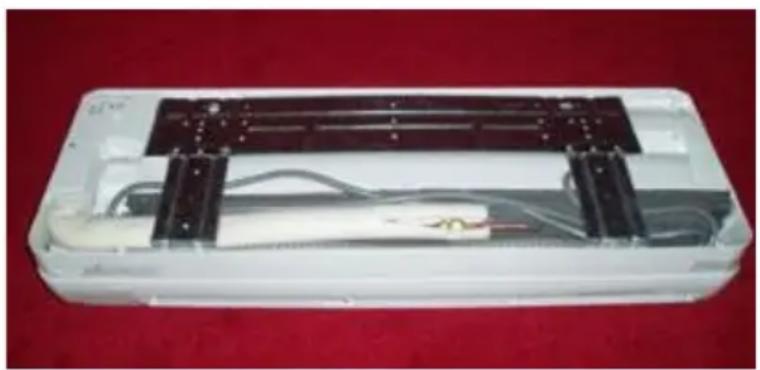

Haal de binnen-unit UIT doos A en controller of de inhoud compleet is:

• Binnen-unit
• De montage plaat্রachter op de binnen unit
• De afstandsbediening

Vergeet nicht uw garantiekaart in te vullen en deze binnen twee weken te returneren. Deze is in deze handleiding bijgevoegd.

2

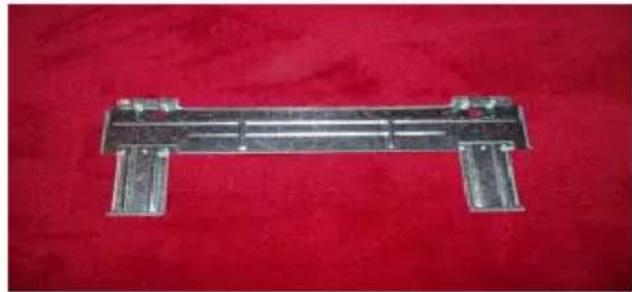

Verwijder het verpakkingtape van de unit. Haal de metalen wand-montage staat los van de unit.

Steek nooit de stekker in het stopcontact als het system nog Niet volledig geinstalleerd is.

3

Zoek een geschikteplaats voor de montage van de binnen unit. Houd waar bij algijd rekening met de afstand tot de teplaaten buiten unit, de standard bijgeleverde leidinglengte is 3 meter. Indien u langere koelleidingen nodig hebt, neem dan contact op met Tristar Europe b.v. De binnen unit dient algijd op een rechte vlakke wand te worden gemonteerd. Monteer de metalen wand-montage plaat met 4 schroeven exact waterpas aan de wand op de gewensteplaats. Monteer de plaat op minimaal 8cm . onder het plafond. Altijd exact waterpas monteren! Zowel horizontaal als verticaal.

4

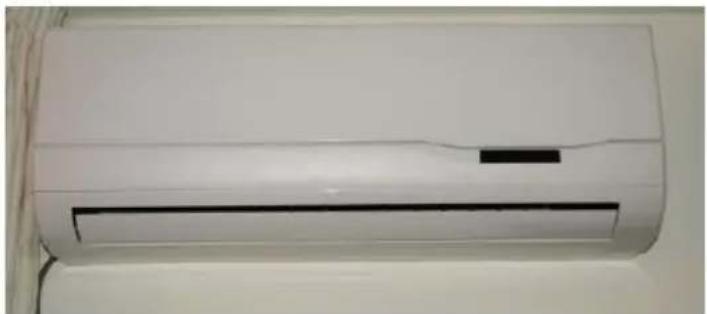

Hang de binnen unit aan de wandsteun, maar klik deze nog Niet vast, teken de rechtter buiten rand van de binnen unit af. Haal de binnen unit daarna waar van de wandsteun af.

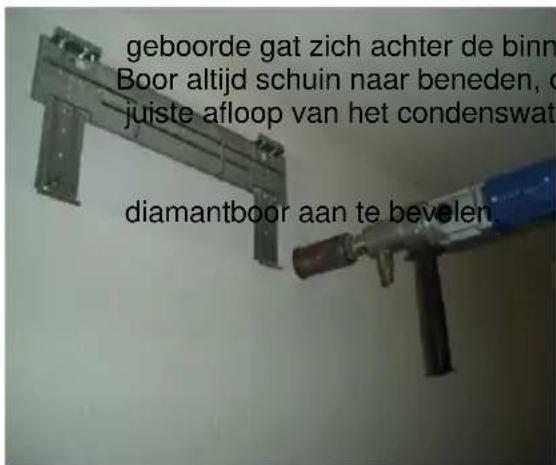

Boor een gat van minimaal 60~mm in de

hoek waar u de unit heeft afgetekend, zodat het en unit bevindt.

Voor betonnen of stenen muren is een

5

Demonteer de wartels van de binnen-unit.

6

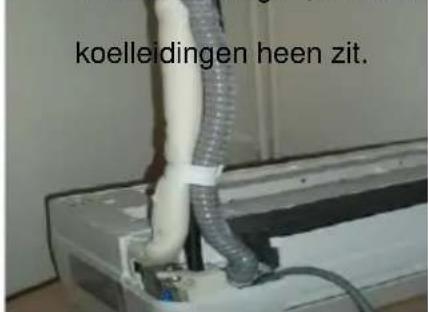

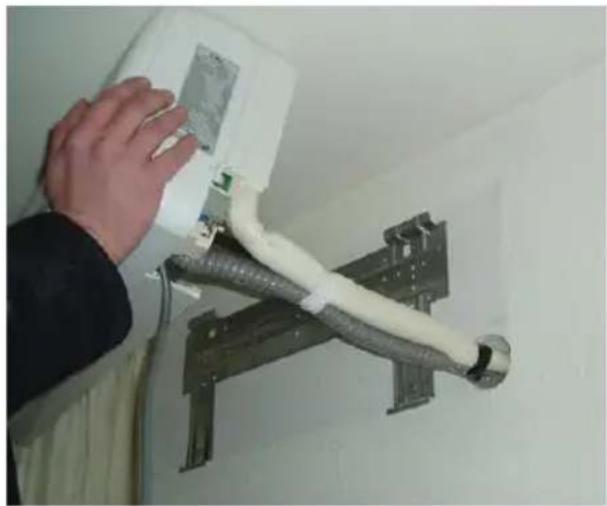

Buig de koperen leidingen voorzichtig aanachten, tape de grijze slang en de zwarte kabel hier aan vast. Zorg algijd dat de grijze condenswaterslang onder zit. Voer de ledingen, zwarte kabel en grijze slang door

het gat. Zorg dat het isolatiematerialiaal goed om de

Voer de gebundelde leidingen voorzichtig door het gat en klik de unit vast aan de ophangbeugel.

7

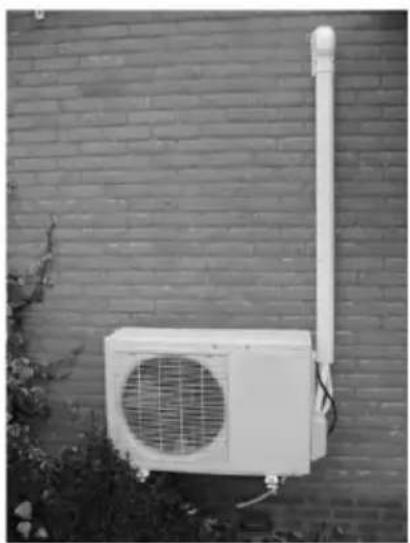

Monteer een afdeklop en afwerkkoof (dit+zijn
accessoires en Niet standard bij dit systeme
meegeleverd) op de buiteenmuur. Deze accessoires
kunt u bestellen bij uw verkooppunt of op
www.tristar.eu Bevestig de flexibele witte waterafvoerslang op de
grijze slang, zorg dat de condenswaterafvoerslang
altijd goed afloot.

8

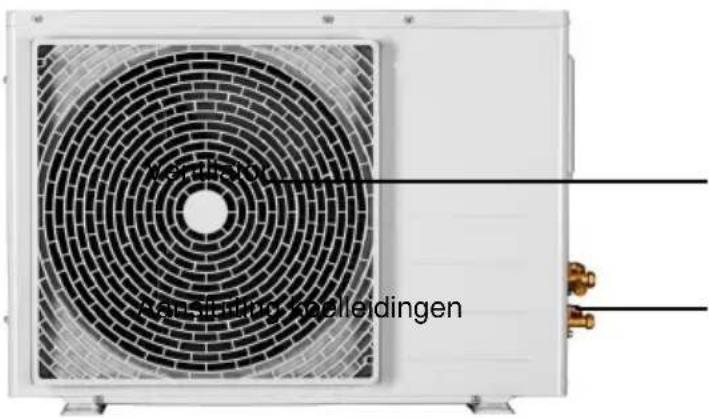

Haal de buiten-unit uit doos B.
Monteer de buitenunit altiid waterpas.
De unit kan op houten balken of op ophangheugels (accessoire) bevestigd worded: Eomteer de kunststoffen beschemkap van de buten unu door het schroefje los te draaien. Sluit de bedrading (de zwarte kabel die vanaf de binnen unit maar buten is gevoerd) aan op de buten unit. Let daar bij goed op dat de nummers 1,2,3 en aardedraad overeenkomen met het zwarte aansluitblok van de buten unit. Zorg dat de kabel onder het borgklepje bevestigd worden.

9

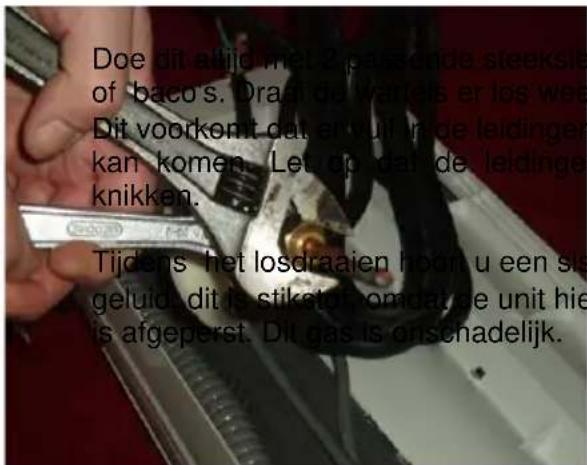

Haal de koelleidingen uit de verpakking en demonteer de plastic afdekdopjes en de wartels van de binnenunit. Rol de leiding voorzichtig een stukje uit. Bevestig deze op de leidingen van de binnen-unit die uit de muur waar buiten steken. Zorg dat de wartel algtd exactrecht op de andere aansluiting bevestigd worden en diaai deze eerst met de hand vast. Als dit nicht soepel gaat zit de wartel Niet exactrecht.

Draai de flarewartels met 2 passende steeksleutels of baco's goed vast. Buig de leidingen voorzichtig in de gewenste positie en let op dat deze nicht knikken. Bij het knikken van de leiding dient u een neue set koelleding te bestellen. Tape het in het zich zittende gedeelte van de leidingen in met de in doos B mee geleverde isolatiematerialen.
Indien gezruikt worden gemaaakt van een momentsleutel
zijn de aanhaalmomenten:
1/4" koelleding 16-20 Nm
3/8" koelleding 29-34 Nm
1/2" koelleding 49-54 Nm (Alleen voor de AC-5402)

Indien u geen gebruik maakt van een momentsleutel, draai de koppelingen dan vast totdat deze Niet verder können worden aangedraaid.

10

Rol de overtollige koelleiding achefter de buiten-unit. Zorg dat de flarewartel.altijd exactrecht op de andere passende

eerst met de hand vast. Als dit nicht soepel gaat zit de flare-wartel net exactrecht en dient u dit opniew uit te voeren.

Zeer belanggijk !!!

aansluiting bevestigd worden en draai deze

een passende steeksleutel of baco.

Indien gebrukt worden gemaakt van een momentsleutel zich de aanhaalmomenten:

1/4" koelleiding 6-20 Nm

3/8" koelleiding 29-34 Nm

1/2" koelleiding 49-54 Nm (Alleen voor de

AC-5402)

Draai de flarewartels zeer goed vast met

Indien u geen gebruik maakt van een

vast totdat deze nicht verder können worden aangedraaid.

Koelleldingen zijn in inch maten! Bel voor

Tristar Europe b.v. voor de juiste wartels en koppelingen.

momentsleutel, draai de koppelingen dan

het inkorten of verlengen van de leidingen

11

Draai met een inbussleutel, gegen de klok in, de onderste kraan als eerste geheel open. Wacht enkele Minutes en druk verzolgens met bijvoorbeeld eenkleine schroevendraaier het ventiel aan de bovenste aansluiting exact 10 seconden in. Draai verzolgens de bovenste inbus kraan geheel open.

Controleer alkijd eerst of alle verbindingen

goed vast+zijn gemonteerd！

Monteer de drie afdekdoppen weeR op de kranen en het ventiel. De twee overgebleven dappen hebben geen functieeer. Plaats de kunststof afdekplaat terug op de unit en zet deze weer vast met de schroef.

Plaats de stekker van de binnen unit in een geaard stopcontact.

Uw airconditioning is maar voor gebruik. Lees aandachtig uw gebruikershandleiding door voor het juiste gebruik van uw airconditioning system.

Kijk in de gebruikershandleiding onder het hoofdstuk storingen en oplossingen indien het systeme dit jeist functioneert of neem contact op met CHIGO Airconditioning.

Gebruikershandleiding

NL

Het systemd is uitsluitend te bedieren door middel van de afstandsbediening.
Indien de afstandsbediening onverhoopt nicht werkt, kan het systemd aan en uitgeschakeld worden door op de aan en uit schakelaar te drukken welke zich bevindt awhile de klep van de binnen unit. Open de klep aan de voorkant van de binnen unit door deze aan de rechtter en linker kant vast te pakken en� voren te trekken.

Richt de afstandsbediening binnen een straal van 2 meter op de binnen unit. Indien u een toets van de afstandsbediening indrukt, dient er een geluidssignaal van de binnen unit te klinken. Indien er geen geluidssignaal klinkt, heeft het apparaat het commando Niet ontvangen. Op het display van de binnen unit is, de met de afstandsbediening ingestelde temperatuur, af te lezen. Na circa 20 seconden dooft het display wee.

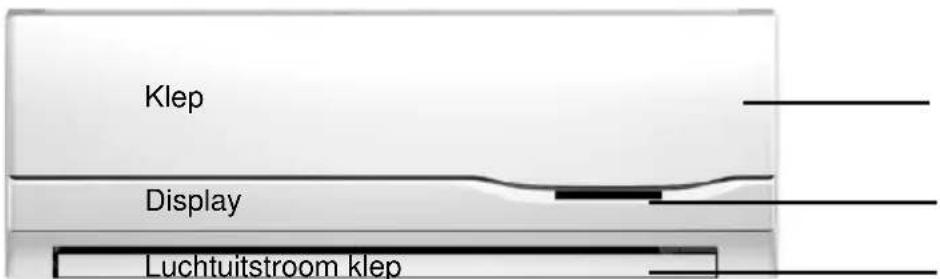

De luchtuitstroom klep is met de afstandsbediening op verschillende standen in te stellen.
Stel deze klep algtd zo in dat u geen last hebft van de koude luchtstroom.

Een airconditioning system zuijt de warme lucht in een te koelen ruimte aan, deze warme lucht worden langs het koelblok van de binnen unit geleid en verrolgens via de luchtuitstroomklep als koude lucht weer bezelfde ruimte ingeblazen. Het koudemiddel wat door de compressor (die zich in de buiten unit bevindt) rond worden gespompt zorgt ervoor dat het koelblok in de binnen unit koud is, de warmte die worden opgenomen worden via de ventilator in de buiten unit aan de buitenlucht afgegeven. Een airconditioning heeft alleen in een afgesloten ruimte een optimale werkung, houd ramen en deuren tijdens het gebruik dus gesloten. Ventileer de ruimte wel regelmatig om voldoende verse lucht in de ruimte te honden.

Indien het systeme is ingeschakeld za de buiten unit aan en uit schakelen, terwijl de binnen unit ingeschakeld blijft. Op de aansluiting van de koelleidingen onstaat condens, de aansluiting wordt vochtig, dit is normala. Tijdens het koelen stroomt er regelmatig condenswater uit de witte slang die maar buiten is gevoerd, dit is normala, indien warme lucht worden afgekoeld ontstaat er immers condens.

13

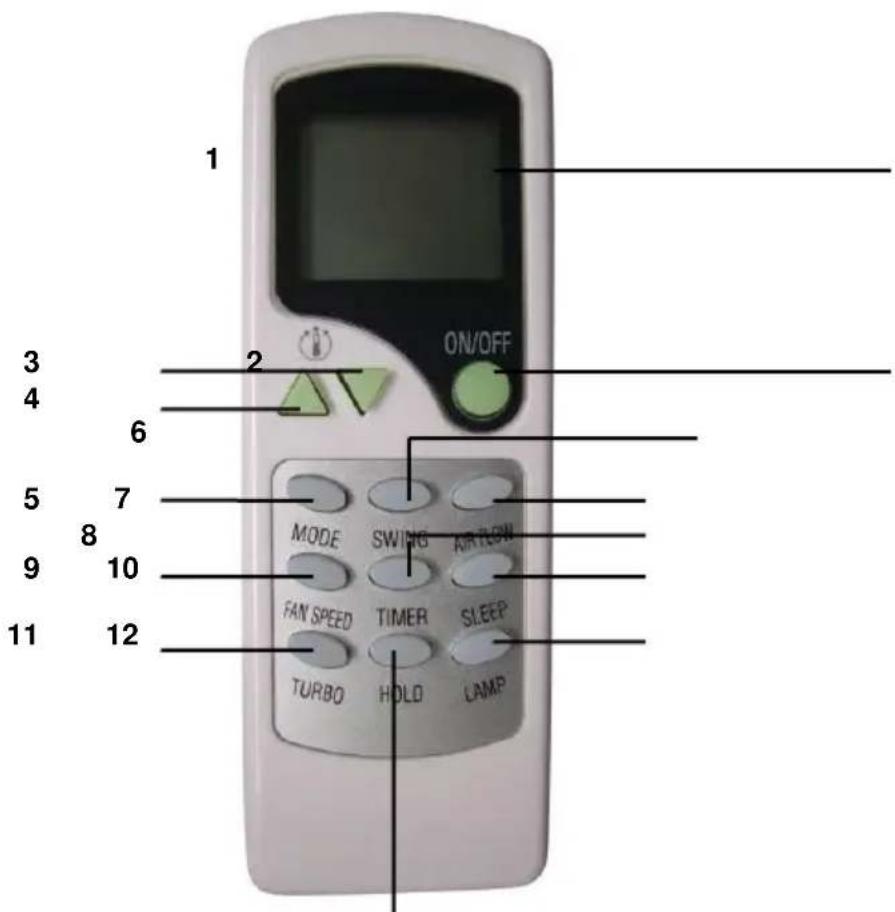

1 Display

8 Timer functie

2 Aan/uit schakelaar

9 Luchtstroom snelheid

3 Temperatuur instelling omlaag

10 Slaap functie

4 Temperatuur instelling omhoog

11 Turbo functie

5 Mode toets

12 Lamp

6 Swing functie

13 Slot

7 Airflow toets

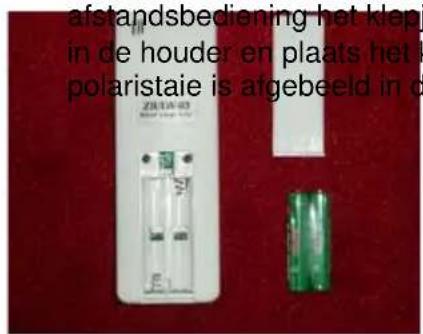

Demonteer aan dechterzijde van de

afstandsbediening het klepje enplaats de batterijen in de houder enplaats het klepje terug. De juiste polaristaie is atgebeeld in de batterijen houder.

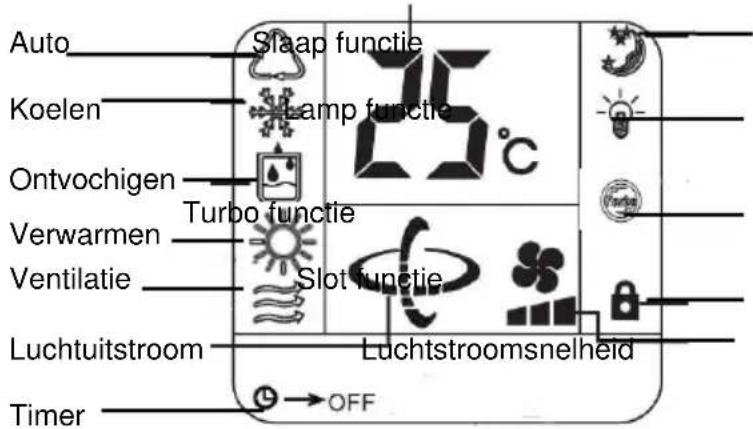

Symbolen op het display (nr. 1) van de afstandsbediening

Koelen of verwarmen

Druk op de aan/uitschakelaar (nr. 2). Op het display (nr. 1) verschijnen de volgende symbolen:

Druk op de mode toets (nr. 5) en links op het display verschijnt het olgende symbool: (Koelen) (Verwarmen). Stel met de temperatuur instellings toetsen de gewenste temperatuur in. Druk op de temperatuur instelling omlaag toets (nr. 3) en de in te stellen temperatuur gaat met 1^ per druk maar beneden. Of druk op de temperatuur instilling omhoog toets (nr.4) en de in te stellen temperatuur gaat met 1^ per druk omhoog.

Luchtstroomsnelheid, swing en airflow functie

Druk op de luchtstroomsnelheid toets (nr. 9) om de gewenste snelheid te regelen.

Op het display worden de snelheid met het volgende symbol aangeduid: 1 zwart blokje betekent een lage luchtstroomsnelheid, 2 blokjes een

medium lucht stroomsnelheid en 3 blokjes de hoogste luchtstroomsnelheid.

Druk op de swing functie toets (nr. 6) om de luchtuitstroomklep op de gewenste stand in te stellen. Indien het symbool knippert staat de luchtuitstroomklep in de swing stand, de klep gaat constantBeen en weer om zodoende de gekoelde lucht optimaal door de te koelen ruimte te verdelen. Indien de luchtuitstroomklep vast gezet dient te worden, drukt dan nogmaals op de swing functie toets (nr. 6), het symbool knippert Niet en de klep blijft vast staan.

Druk op de airflow toets (nr. 7) om de verticale kleppen van links waar rechts te latent gaan of om deze in een gewenste stand vast te zetten.

Op het display worden de swing en airflow functie met het volgende symbol aangeduid:

Slaap en timer functie

Druk op de slaap functie toets (nr. 10). De ingestelde temperatuur loopt in het eerste en tweeede uu r met respectievelijk 1^ per uu r op. Daarna houdt het apparaat deze ingestelde temperatuur vast. Na 12 uu r in de slaap stand slaat het apparaat automatisch uit. Bij het gebruik van de slaap functie schakelt het apparaat automatisch in de lage luchtstroom snugheid. Op het display worden de slaap functie met het volgende symbool aangeduid:

Druk op de timer functie toets (nr. 8) en stel het gewenste aantal uren in, van 1 tot maximaal 24 uren. Voorbeeld; Stel 2 uur in, terwijl het apparaat in bedrijf is, het apparaat gaat 2 uur later automatischuit.

Op het display worden de timer functie met het volgende symbol aangeduid: OFF 2H

Stel 2 eer in tijdens de uit stand, het apparaat begint 2 eer later met de laatst ingestelde functie. Op het display wordt de timer functie met het volgende symbol aangeduid: 2H

Turbo functie

Druk op de turbo functie toets (nr. 11) voor eenijdelijk maximaal koel vermogen. De luchtstroomsnelheid gaat automatisch in de hoogste stand, na 15 minuten schakelt de turbo functie automatisch uit, om overbelasting van de compressor te voorkomen. Op het display worden de turbo functie met het volgende symbol aangeduid:

Lamp en Slot functie

Het display van de binnen unit wordt, indien het systeem een signaal van de afstandsbediening ontvangt, verlicht. Na circa 20 seconden dimt de verlichting weer. Indien het display verlicht dient te worden, druk dan op de lamp toets (nr. 12). Op het display wordt de lamp functie met het volgende symbol aangeduid:

Druk op de slot toets (nr. 13) om de afstandsbediening op "slot" te zetten. Indien denen functie is ingschakeld werken de toetsen van de afstandsbediening Niet. Op het display worden de slot functie met het volgende symbol aangeduid:

Auto

Druk op de mode toets (nr. 5) tot het symbool op het display verschijnt.
Deze functie is bedoeld om het apparaat tot een bepaalde ingestelde temperatuur alleen als ventilator te gebruiken, als het apparaat boven deze ingestelde temperatuur komt slaat automatisch de airco functie (koelen) aan.

Tot 25^ wordt de FAN functie (alleen ventileren) uitgevoerd, vanaf 25^ gaat het apparaat koelen. Als deze weer onder de 25^ komt dan wordt de FAN functie wee ingeschakeld. Let op! De temperatuur is in deze functie Niet in te stellen.

Ontvochtigen

Druk op de mode toets (nr. 5) tot het symbol op het display verschijnt. Deze functie is bedoeld om te lucht te ontvochtigen. Let op! De temperatuur is in deze functie Niet in te stellen.

Fan

Druk op de mode toets (nr. 5) tot het symbool op het display verschijnt. In deze functie is het apparaat slechts een ventilator, de lucht worden echter wel gefilterd, bijvoorbeeld voor sigaretten rook.

Op het display van de binnen unit wordt alleen de ingestelde temperatuur aangegeven en Niet de temperatuur van de te koelen ruimte.

Schoonmaken van het apparatus

Verwijder altijd de stekker uit het stopcontact als het apparaat worden gereinigd. De buiten unit reinigen met een vochtige doek. Gebruik nooit agressieve en schurende schoonmaakmiddelen, een schuurspons of staalwol; dit beschadigd het apparaat. Open de klep aan de voorkant van de binnen unit door deze aan de rechter en de linker kant vast te pakken en waar voren te trekken en verwijder de twee filters. Reinig deze regelmatig in een lauw warm sopje, LAST de filters goed drogen voordat deze worden teruggeplaatst. Schakel het apparaat nooit aan zonder filters. De binnen unit afnemen met een vochtige doek. Gebruik nooit aggresieve en schurende schoonmaakmiddelen, een schuurspons of staalwol; dit beschadigd het apparaat.

Storingen en oplossingen

Het systemd reageert nicht op de afstandsbedienig. Hoe kommt dit?

Controleer de batterijen van de afstandsbediening. Check of de airco Niet op de timer functie staat.Staat de afstandsbediening op de "Slot" functie?

Heeft u de airco net UIT- en direct waar aangezet? Dan is het beveiligingsmechanisme van de compressor in werkig getreden. Er moeten minstens 3 minuten zittenCUSenuit- en aanzetten. Controller de zakering in de stoppenkast van het gebouw.

De airco werkt wel maar koelt helemaal nicht meer. Hoe kommt dit?

Staat de unit wel in de koel stand en Niet op de auto-functie of ventilatie-functie?

Is de (sleep) timer ingeschakeld?

Is de ingestelde temperatuur te hoog ingesteld. Misschien is de daadwerkelijkke ruimte temperatuur veel lager dan de ingestelde temperatuur op de bediening?

Het kan zijn dat het koudemiddel uit de airco is weggelekt waardoor de koelcapaciteit afneemt.
Indien u dit vermoed schakel de airco uit en neem contact op met CHIGO Airconditioning.

Mijn airco staat al geruimeijd aan, maar de kamertemperatuur daalt nicht voldoende. Hoe kommt dit?

Is de capacititeit van de airco voldoende om de warmte weg te koelen?

Zorg ervoor dat ramen en deuren gesloten zijn van het vertrek. Vermijd instraling van zonlicht in de te koelen ruimte. Zorg ervoor dat het aantal warmtebronnen zoveel möglichuitgeschakeld is (verlichting, elektrische apparatuur, PC's, kopieerapparaten, etc.).

Advies:

Zet de airco erder aan ofThat deze's nachtswerkwerken, zodat de temperatuur van muren, meubilair, etc. kan verlaagd worden.

Is de ingestelde temperatuur te hoog ingesteld op de afstandsbediening?

De airco werkkt nicht efficienlt als de luchtfilters verstopt of vies+zijn.

Controer of de luchtsnelheid nicht is ingesteld op de lage stand, kies dan de hoogste ventilatiestand waardoor de koelcapaciteit toeneemt.

Controleer of de lucht inlaat en uitlaat op de binnen -en buitenunit nicht zichn geblokkeerd door obstakels.

Komt er wel voldoende koude lucht uit de unit. Indien dit Niet het geval is kan het zich dat het koudemiddel uit de airco is weglekt waardoor de koelcapaciteit afneemt. Indien u dit vermoed schakel de airco uit en neem contact op met CHIGO airconditioning

Er ontstaat ijsvorming op de koelleidingen en / of in de binnen-unit. Hoe kommt dit?

In het systeme is te weinig koudemiddel aanwezig, vanuit de fabriek is het syteem exact op de juiste hoeveelheid afgevuld. Heeft u de leidingen verlangd tot een lenghte langer dan 8 meter?

Heeft u te lang ontlucht? Heeft het systeme gelekt bij een van de aansluitingen?

Indien u dit vermoed schakel de aircouit en neem contact op met CHIGO airconditioning

De binnen unit lekt water. Hoe kan dit?

Komt er water uit het binnendeel dan moet u de airco direct uitzetten. Loopt de condenswaterslang goed af of is deze nicht geknikt of verstopt?

Open de klep van de binnen unit en controllerer of de stoffilters vuil zich. Dit kan ijsvorming op de filters veroorzaken waardoor de lekkage kan ontstaan. Bovendien is dit schadelijk voor het binnendeel. Indien de filters goed schoon zich en er is ijsvorming op het koelblok, schakel het

systemen dan uit en neem contact op met CHIGO Airconditioning. Het systeme heeft koudemiddel gelekt en dient te worden bijgevuld.

Mijn airco maakt vreemde geluiden. Hoe kommt dit?

Wanner het koelen begint is het möglichk een fluitend of een gorgelend geluid te horen. Dit geluid ontstaat wanner het koudemiddel door de airconditioner stroomt. Dit geluid is meestal zicht en kort te horen.

Wanner wordt gestart of gestopt, is een krakend geluid te horen. Dit geluid ontstaat bij de binnenunit doordat onderdelen door veranderingen van de temperatuur uitzetten of krimpen.

Mag de buiten-unit ook hoger geplaatst worden dan de binnen-unit?

Ja. Dit heeft geen enkele invloed op de werkking van het system, zorg dat de condenswaterafvoer wel maar beneden afloodt. Indien het condenswater omhoog moet worden afgevoerd, kut u er een condenswaterafvoerpompCUSen monteren.

Kan ik de koelleidingen ook verlungen?

Ja. U kurz de leidingen tot 8 meter probleemloos verlungen. U dient waaroor een leidingset en twee koppelingen te bestellen. Deze accessoires kurz u bestellen bij uw verkooppunt of bij Tristar Europe b.v.

Verwarmen:

Het duurt lang voordat de airco warme lucht uitblaast, hoe kan dat?

Staat de afstandsbediening op warm geseleerd en is de temperatuur hoger ingesteld dan de temperatuur in de ruimte waar de binnen unit hangt?

Zo ja, het kan enkele minuten duren, omdat het systeme tijd nodig hebft om te schakelen van de ingestelde functie. Tevens is de opwarmtijd van de airco sterk afhankelijk van de buiten temperatuur.

Het systeem verwarmt nicht indien de buiten temperatuur lager is dan -10°C of hoger dan 21°C.

Er kommt stoom(rook)uit de binnen unit toen deze begon met verwarmen.

Het koelblok in de binnen unit kan nog vochtig+zijn of er kan zich nog condenswater in de opvangbak bevinden. Doordat het koelblok nu warm worden ontstaat er stoom. Dit is doorgaans na enkele ogenblikken verdwenen.

Hoe te handelen bij problemen en storingen?

[phone]

De helpdesk helpt u verder.

[e-mail]

Wilt u installmenttips of uw systeml lien installeren?

[phone]

[e-mail]

of kijk op: www.chigoairco.nl

Voor onderdelen en installmentmaterialen(Int) u terecht op:

www.service.tristar.eu

Stuur uw garantiekaart binnen twee weken volledig ingevuld retour, anders vervalt de garantie. Monteer het systeme exact volgens de bijgesloten montage handleiding.

De bijgesloten conformiteitsverklaring dient ten allen tijden bij het systeem bewaard te blijven.

Systeem laten installeren:

De standard montage van het airco system en de F-gassen gecertificierde inbedrijfstelling=kunt u latent verzorgen door CHIGO Airconditioning, de kosten bedragen € 299,- incl. BTW, wat krijgt u waarvoor?

• De airco worden vakkundig bij u thus geinstalleerd.
• De basisinstallatie omvat standard 3 meter bekabeling en koelleiding.
• De binnenunit worden gemonteerd gegen de muur.
• Boren gat (63mm) anschter binnenunit maar buiten, t.b.v. doorvoer bekabeling en koelleiding.
• Plaatsen buitenunit op maximale afstand van 3 meter van buitenunit.
• Aansluiten bekabeling en koelleiding.
• Vacumeren van het systeme inclusief het hanteren van de wettelijkke standtijd.
• Lektest van het systeme.
• Controlleren van het systeme op de juiste werkinq.
• Invullen en afgeven van het F-gassen installmentecertificaat en het garantieformulier (2aar).
• Betaling contant aan de monteur.

Voorwaarden voor een standard montage:

Op maximaal 1 meter van de binnenunit dient een geaard stopcontact aanwezig te waar.
- Rekening moet worden gehonden dat de elektragroep zwaar genoeg is (16 A) en er geen andere zware belasting op deze groep rust.
- Boren gat door steen of hout, boringen door beton is meerprijs.
- Ophangbeugels voor de buitenunit en afwerkoven voor de koelleidingen vallen nicht onder de standardmortage evenals het verlengen van de bekabeling en koelleidingen.
- Het gebruik van steigermaterialen of hoogwerker zichniet in de prijs opgenomen.
- Prijs 299, incl. 19% BTW (Voor Belgie 349, incl. 19% BTW). Betaling contant aan de monteur.

Voor een montage die Niet aan de bovenstaande voorwaarden voldoet,kest u uiteraard geheel vrijblijvend een offerte aanvragen bij de helpdesk.

De F-gassen gecertificierde inbedrijfstelling=kunt u latent verzorgen door CHIGO Airconditioning, de kosten hiervoor bedragen € 99,- incl. BTW, wat krijgt ukaarvoor?

• Controle correcte aansluitingen van de koelleidingen.
• Vacumeren van het systeme inclusief het hanteren van de wettelijkke standtijd.
• Lektest van het systeme.
• Controlleren van het systeme op de juiste werkinq.
• Invullen en afgeven van het F-gassen installmentecertificate en het garantieformulier (2aar).
• Betaling contant aan de monteur.

Montages en inbedrijfstellingen door CHIGO Airconditioning worden alleen in Nederland en Belgie uitgevoerd.

Accessoires

Wandsteunen voor het monteren van de buitenunit aan een wand. Inclusief bevestigingsmaterialen en anti vibratierubbers.

Afdekkoof wit 1 meter voor het professioneel afwerken van de koelleidingen en kabels.

Verbinder voor koof wit.

Begin muurkap/afdekking wit

Bocht 90 graden wit

Koelleidingset 3 meter, voor het verlengen van de standarde meegeleverde koelleidingen (verlengen kan tot maximaal 8 meter zonder bijvullen van koudemiddel).

Gebruik voor het verbinden van de leidingsset de speciale koppelstukken.

Tevens kan de koelleidingset worden ingekort maar een lenghte op maat.

U dient dan neue aansluitingen op de koelleiding te monteren.

Koppelstukken koelleidingen

Aansluitingen koelleding

Afdekhoes voor de buiten unit.
Voor bescherming gegen sneeuw, regen en andere weersinvloeden.

Vista anteriore/Vista deliantora/Front side
Vistaposterlone/Vista trasera/Back side

Bestel uw accessoires direkt in de webshop:

www.service.tristar.eu

CONFORMITEITSVERKLARING

Fabrikant	Chigo
Importeur	Tristar Europe BV
Type installmentie	Split-unit systemen
Type koudemiddel	R410a
Buitenunits	Inhoud in grammen
	R410a
AC-5403	770 gr.
AC-5404	1395 gr.

Hierbij verklaart Tristar Europe BV, dat bovenstaande voorgevulde Chigo airconditioners drukbeproefd zijn en de vacuumstandtest op de fabriek hebben doorstaan.

Alle beveiligingen zoals pressostaten,stroombeveiligingen, etc zich in de fabriek uitvoerig op hun werking getest.

Chigo airconditioners voldoen aan de EMC richtlijn 2004/108/EC en de laagspanningsrichtlijn 2006/95/EC.

Voor bediening van de airconditioner verwijzen wij u maar de handleiding, die bij de apparatuur

verpakt is. Uitgebrende technische informatatie is bij de importeur Tristar Europe BV

op te vragen.

Het in bedrijfstellen van dit airconditioning system valt onder de zogenaamde F-gassen verordering, hetgeen betekent dat de inbedrijfstelling dient te worden uitgevoerd door een F-gassen gecertificiered bedrijf.

Deze verklaring dient te allen tjnde bij de installmentie bewaard te worden. De eindgebruiker is hiervoor verantwoordelijk.

Belangrijke veiligheidsvoorschriften

• Lees alle instructies voor gebruik.

• Raak geen hete oppervlakken aan. Gebruik handvatten of knappen.

• Om u te beschemen wegen een elektrische schok; snoer, stekker of het apparaat Niet onderdompelen in water of een andere vloeistof.

• Haal de stekkeruit het stopcontact indien het apparaat Niet in gebruik is of voor reiniging.

Laat het apparaat afkoelen alvorens onderdelen te verwijderen of te monteren.

• Het apparaat Niet gebruiken met een beschadigd snoer of stekker of indien het toestel beschadigd is op enigerlei wijze.

• Het gebruik van accessoires die nicht zich aanbevolen door de fabrikant van het apparatusat kan schade veroorzaken en beeindigt jegere garantie die u hebft.

• Gebruik het apparaat Niet buitenshuis of op of in de buurt van directe warmtebronnen.

• Laat geen snoer over de rand van de tafel hangen gegen hare oppervlakken of in contact komen met het apparaat. Plaats het product Niet onder of zich bij de gordijnen, raambekleding enz.

• Dit apparaat is alleen voor huishoudelijk gebruik en voor het doel waar het voor bestemd is.

• Het apparaat要去 worden geplaatst op een stabiele, vlakke ondergrond.

• Dit apparaat mag alleen worden gezruikt onder toezicht van volwassenen.

• Dit apparaat is Niet bedoeld om gebruikt te worden door Personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capacititeiten of een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of aanwijzingen hebben gekregen m.b.t. het gebruik van dit apparaat door iemand die verantwoordelijk is voor hun verilgheid.

• Om kinderen te beschermen gegen de bevaren van elektrische apparatuur mag u ze nooit zonder toezicht bij het apparaatCTX. Selecteer aanom een plek voor uw apparaat op dusdanige wijze dat kinderen er nicht bij kunden. Zorg er voor dat de kabel Niet maar beneden hangt.

• Dit apparaat is Niet bestemd voor gebruik met een externe timer of een afzonderlijk afstandsbedieningsystem.

• Let op: om gevaar te voorkomen door het onbedoeld terugstellen van de thermische beveiliging mag dit apparaat Niet gevoed worden via een extern schakelapparaat, zoals een timer, of aangesloten�n op een circuit dat regelmatig uit en aangezet worden door het voorwerp.

• Een beschadigd snoer of stekker要去 verwangen worden door een geauthoriseerde technicus om te vaar te vermiiden. Repareer het apparaat Niet zich.

• Het gebruik van een verlengsnoer of jets dergelijks is Niet togetstaan.

BEWAAR DEZE INSTRUCTIES VOOR LATERE RAADPLEGING

Garantievoorwaarden Tristar CHIGO Split-unit airconditioner

1. De garantietermijn op het airconditioningsystem bedraagt 24 maanden, ingaand vanaf datum aanschaf. Garantie worden alleen gegeven als de garantiekaart, die in deze handleiding bijgesloten zit, volledig ingevuld, binnen twee weken na datum aankoop inclusief het aankoopbewijs (of een kopie) worden geretourneerd aan CHIGO Airconditioning.
2. Garantie worden gegeven op het complete system.
3. CHIGO Airconditioning, postbus 115, 9300 AC te Roden NL, verstrekt de garantie op uw system.
4. De bijgesloten conformiteitverklaring dient ten allen tijden bij het systeem bewaard te blijven.
5. Onderstaande punten zijn uitgesloten van garantie:
6. Het system is nicht volgens de bijgesloten installmenthandleiding gemonteerd.
7. Geknikte, beschadigde of op andere wijze veroorzaakte schade aan de koperen leidingen.
8. Elektrisch doorbranden van het systeme, compressor, relais, zekeringen, printplaat etc. door het verkeerd aansluiten van de bedrading en/of spanningstoevoer.
   Schade wel dan wel nicht veroorzaakt door het system aan uw eigendommen.
9. Gevolgschades van welke aard dan ook.
10. Transportschade vanaf het verkooppunt.
11. Schade veroorzaakt door het gebruik van verkeerd gereedschap.
12. Het ontsnappen van koudemiddel uit het systeme, tijdens, voor of na de installmentie.
13. Schade veroorzaakt door de lekkage van koudemiddel.
14. Schade veroorzaakt door de lekkage van condenswater.
15. Claims van overheden en/of andere gezaghebbende instanties inzake installmentie en onderhoud van het systeme, tevens inzake deplaatsbepaling van units.
16. Systemen waar geen conformiteitverklaring bij aanwezigহn.
17. Eventuele oxidatie aan onderdelen van de buiten unit veroorzaakt door beschadigingen en/of weersinvloeden.
18. Een geinstalleerd system zonder geldig F-gassen installatiecertificaat.

Aanwijzingen ter berscherming van het milieu

Dit product mag aan het einde van zichn levensduur Niet bij het normale huisafval worden gedeponeerd, maar dient bij een speciaal inzamelpunt voor het hergebruik van elektrische en elektronische apparaten te worden aangeboden. Het symbool op artikel, gebruiksaanwijzing en verpakking attendeert u hier op. De gebruekte grondstoffen zichn geschikt voor hergebruik. Met het hergebruik van gebruekte apparaten of grondstoffen levert u een belangrijke bijdrage voor de bescherming van ons milieu. Informeer bij uw lokale overheidaar het bedoelde inzamelpunt.

Verpakking

Het verpakkingsmaterial is 100% recyclebaar, lever het verpakkingsmaterial geschaden in.

Product

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG Inzake Afgedankte elektrische en elektronische apparaten(AEEA). Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichnest negatieve consequenties voor het milieu en de menselijk gezondheid te voorkomen.

EG-conformiteitsverklaring

Dit apparaat is ontworpen om in contact te komen met levensmiddelen en is ontworpen in overeenstemming met de EG-richtlijn 89/109/EEC
Dit apparaat is ontworpen, vervaardigd en in de handel gebracht in overeenstemming met: de veiligheidsdoelseinden van de "laagspanningsrichtlijn"nr. 2006/95/EC, de beschermingsvoorschriften van de EMC-richtlijn 2004/108/EC "Electromagnetische compatibilititeit" en de vereiste van richtlijn 93/68/EG.

Garantieformulier split-unit airconditioner

OP! Vergeet nicht uw aankoopbewijs toe te voegen.

Type airco AC-54

Naam

Adres

PC+woonplaats

Telefoon overdag

Telefoon'savonds

Mobiel

e-mail

Stuur dit formulier volledig ingevuld in een gesloten enveloppe returnaar:

CHIGO Airconditioning

Postbus 115

9300 AC Roden NL

AircoService bildet u de mogelijkheid een service contract af te sluiten. Voor slecht 105,- euro incl.BTW peraar, wordt uw systeme eenmaal peraar gecontroleerd, gereinigd en worden eventueel verwonden defecten Gratis verholpen. Lees op de volgende pagina wat het service contract exact inhoudt.

O Ja, ik maak ook gebruik van het service contract.
O Nee, ik wens geen gebruik te make n van het service contract.

Datum: Handtekening:

Wat houdt het service contract in?

Airconditioning systemen zijn hoogwaardige apparatuur, die goed onderhoud verdienen. De levensduur worden hierdoor aanmerkelijk verlengd. Tevens is een gezond woon en werkklimaat een vereiste. Daarom is belangrijk dat uw systeme Jaarliks op de zuivere werkking worden gecontroleerd en dat uw systeme grondig gereinigd worden.

De lucht uit uw system blijft dan schoon en u bent er alkijd zeker van dat uw system optimaal draait. Tevens geniet u een zeer aantrekkelijke korting als er onverhoopt toch ie's defect gaat. AircoService za een keer per Jaar, bij voorkeur in het eerste kwartaal, een onderhoudsbeurt geen tegen een betaling van 105,- euro incl. BTW per Jaar.

De volgende werkzaamheden zullen wij, door middel van een door de monteur in te vullen en af te gehen inspectielijst uitvoeren:

Het reinigen van: Condensor

Filtersystem

Het controlleren van: Olie

Koudemiddel (testen op lekdichtheid)

Temperatures

Drukken Ontdooisysteme

Lekkages

Beveiligingen

Invullen van: Inspectielijst

Bovendien:

Tijdens de beurt zijnkleine reparaties Gratis, exclusief materialen met een maximum arbeitsstijd van 15 minutew. Werkzaamheden die hier onder vallen zichne reparaties die zichtbaar en snel te verhelpnen zijn. Bij grotere reparaties za de monteur eerst een prijsindicatie verstrekken. U geniet een korting van 20% op onderdelen en arbeidsloan bij reparaties met een voorafgaande prijsindicatie die nicht binnen de garantievoorwaarden vallen of buiten

de garantietermiin vallen.

Indien u JA heeft aangekruist op het garantieformulier, ontvangt u het servicecontract en de factuur binnen enkele weken thus gestuurd.
