Producttype	Kookafzuigkap
Merk	Rosieres
Model	RHE6191PN
Installatie	Afzuig-, recirculatie- of externe motorversie
Minimale afstand tot kookvlak	65 cm
Motorsnelheden	4 snelheden (1 tot 4)
Timer	Ja, automatisch uitschakelen na 5 minuten
Verlichting	Halogeenlampen (demonteerbaar met kraag)
Bediening	Toetsen met digitaal display of indicatielampjes afhankelijk van model
Vetfilters	Wasbaar, elke 30 bedrijfsuren reinigen
Koolstoffilters	Niet meegeleverd, elke 120 uur vervangen (recirculatieversie)
Filteralarm	Middensegment brandt (vet) of knippert (koolstof)
Elektrische aansluiting	Voedingskabel, aan te sluiten op het net
Diameter afvoerflens	125 mm of 150 mm afhankelijk van meegeleverde kit
Materiaal afdekpaneel	Hout (door gebruiker te monteren paneel)
Automatische werking	Aan/uit door openen/sluiten van voorpaneel
Gewicht	Niet gespecificeerd in handleiding
Afmetingen (B x H x D)	Niet gespecificeerd, aanpasbaar aan kast

Veelgestelde vragen - RHE6191PN ROSIERES

Welke installatietypes zijn mogelijk voor de afzuigkap RHE6191PN?

De afzuigkap kan worden geïnstalleerd in afzuigversie (buitenafvoer), recirculatieversie (koolstoffilters) of met een externe motor. Raadpleeg de handleiding om de juiste versie te kiezen.

Hoe maak ik de vetfilters schoon?

Open het voorpaneel, duw de aanslag omhoog en verwijder de filters. Was ze met een neutraal wasmiddel. Plaats ze terug en reset de teller door op de R-toets te drukken (model met display) of op de verlichtingstoets (model met indicatielampjes).

Wanneer moet ik de koolstoffilters vervangen?

Vervang bij recirculatieversie de koolstoffilters elke 120 bedrijfsuren, of wanneer het middensegment van het display knippert (model met display) of het verlichtingslampje knippert (model met indicatielampjes).

Hoe vervang ik een halogeenlamp?

Draai de kraag tegen de klok in om de lamp te verwijderen. Vervang deze door een lamp van hetzelfde type en draai de kraag weer vast.

Wat betekent het brandende of knipperende middensegment op het display?

Middensegment brandt: reinig de vetfilters (30u). Middensegment knippert: reinig de vetfilters en vervang de koolstoffilters (120u).

Hoe activeer ik de timer (automatische uitschakeling)?

Druk bij het model met display op de B-toets om de timer te activeren: de motor stopt na 5 minuten. Houd bij het model met indicatielampjes de snelheidstoets (C, D of E) een tweede keer ingedrukt om de timer te activeren.

Wat is de minimale afstand tussen de afzuigkap en het kookvlak?

De minimale afstand moet 65 cm zijn voor een veilige en efficiënte werking.

Hoe reset ik de filterteller na reiniging?

Houd bij het model met display, wanneer het alarm zichtbaar is, de R-toets 2 seconden ingedrukt. Houd bij het model met indicatielampjes de verlichtingstoets ongeveer 1 seconde ingedrukt terwijl het betreffende lampje brandt.

Kan ik de afzuigkap zonder koolstoffilter gebruiken?

Ja, als u de afzuigkap installeert in afzuigversie (buitenafvoer) of met externe motor, zijn koolstoffilters niet nodig.

Hoe installeer ik de afzuigkap in de versie met externe motor?

Zorg ervoor dat u een afzuigkap hebt die geschikt is voor deze versie. Sluit de flens van de afzuigkap aan op de externe motor via een flexibele slang. Sluit de motor elektrisch aan op de afzuigkap met behulp van de meegeleverde aansluitplaten (zie schema in de handleiding).

GEBRUIKSAANWIJZING RHE6191PN ROSIERES

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

DESCRIPTION

De kap kan geinstalleerd worden in de filtreer-versie, de afzuig-versie of in de versie met externe motor.

Filterversie (afb. 1): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zuivert de lucht via de vetfilters en er koolstoffilters waarna de schone lucht weer in de ruimte geblazen wordt. Om ervoor te zorgen dat de werking voortdurend doeltreffend is moeten er koolstoffilters regelmatig vervangen worden. De koolstofffilters zijn niet bijgeleverd.

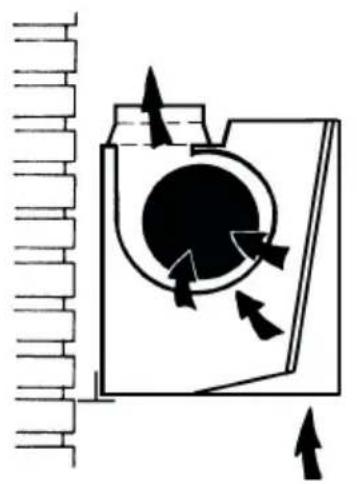

Afzuigversie (afb. 2): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht af en zorgt ervoor dat de lucht door de vetfilters gaat en vervolgens via een afvoerpijp rechtstreeks naar buiten geleid wordt. Bij deze versie is de toepassing van koolstoffilters niet nodig.

Versie met een externe motor (afb. 3): de kap wordt verbonden aan een aanzuig-centrale die zich buiten de keuken bevindt of buiten het gebouw bevindt; de centrale zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen lucht van de keuken aan via de antie-vetfilters van de kap, daarna via de loosleiding en uiteindelijk wordt hij naar buiten afuitgestoten. Indien U de kap in deze versie wilt installeren, moet U hem reeds vooraf voorbeschikt kopen, d.w.z. zonder de inwendige motorgroep; verder moet U een aanzuig-centrale kopen (Gebruik uitsluitend de regeleenheden die in de originele catalogus staan vermeld). In deze versie is het gebruik van koolstof-filters niet nodig.

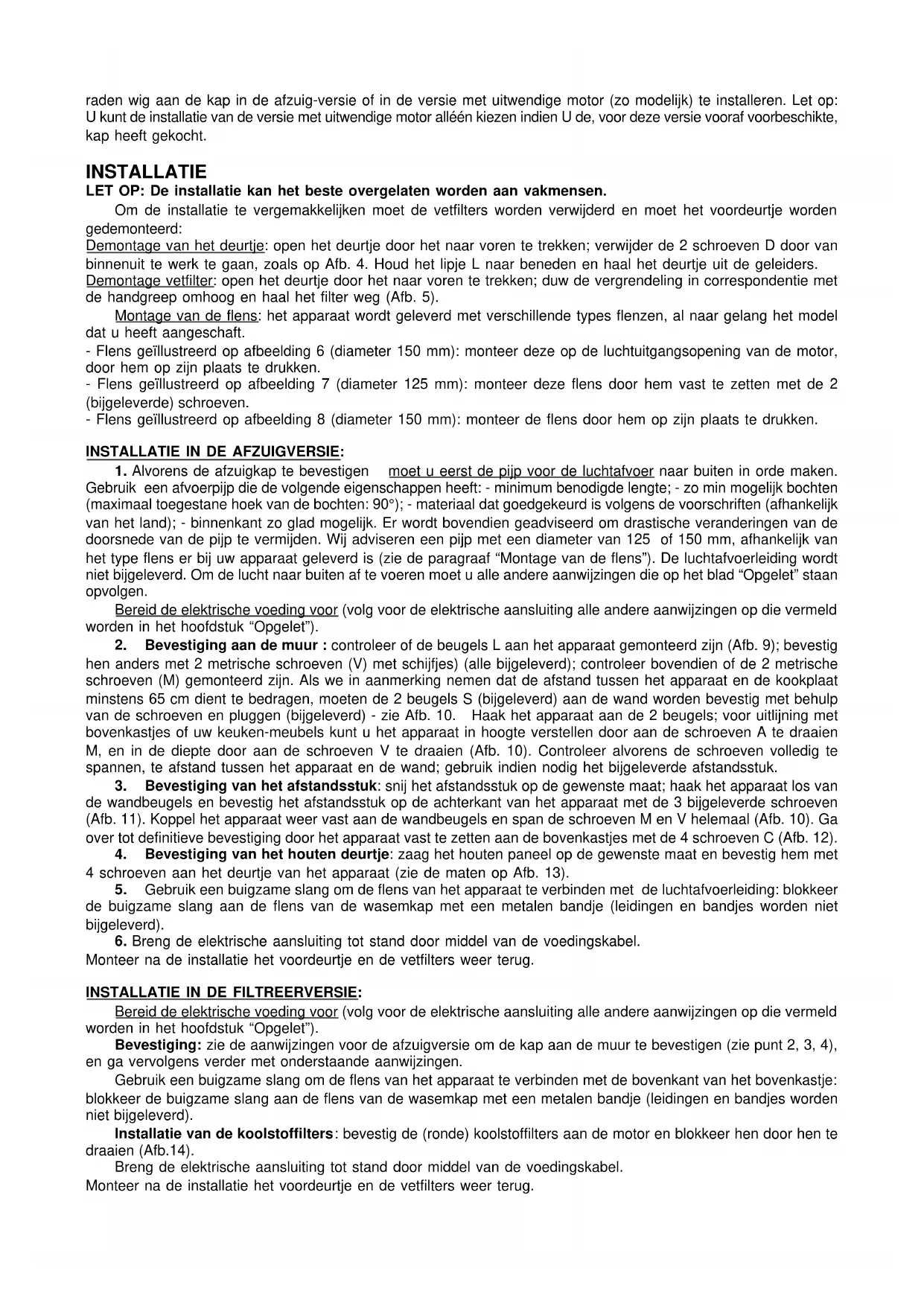

Bepaal vanaf het begin het type installatie (filtreer, aufzuig of met uitwendige motor). Voor een betere efficientie,

raden wig aan de kap in de afzuig-versie of in de versie met uitwendige motor (zo modelijk) te installeren. Let op: U kunt de installatie van de versie met uitwendige motor alléén kiezen indien U de, voor deze versie vooraf voorbeschikte, kap heeft gekocht.

INSTALLATIE

LET OP: De installatie kan het beste overgelaten worden aan vakmensen.

Om de installatie te vergemakkelijken moet de vetfilters worden verwijderd en moet het voordeurtje worden gedemonteerd:

Demontage van het deurtje: open het deurtje door het naar voren te trekken; verwijder de 2 schroeven D door van binnenuit te werk te gaan, zoals op Afb. 4. Houd het lipje L naar beneden en haal het deurtje uit de geleiders. Demontage vetfilter: open het deurtje door het naar voren te trekken; duw de vergrendeling in correspondentie met de handgreep omhoog en haal het filter weg (Afb. 5).

Montage van de flens: het apparaat wordt geleverd met verschillende types flenzen, al naar gelang het model dat u heeft aangeschaft.

- Flens geïllustreerd op afbeelding 6 (diameter 150 mm): monteer deze op de luchtuitgangsopening van de motor, door hem op zijn plaats te drukken.

- Flens geïllustreerd op afbeelding 7 (diameter 125 mm): monteer deze flens door hem vast te zetten met de 2 (bijgeleverde) schroeven.

- Flens geïllustreerd op afbeelding 8 (diameter 150 mm): monteer de flens door hem op zijn plaats te drukken.

INSTALLATIE IN DE AFZUIGVERSIE:

1. Alvorens de afzuigkap te bevestigen moet u eerst de pijp voor de luchtafvoer naar buiten in orde maken. Gebruik een afvoerpijp die de volgende eigenschappen heeft: - minimum benodigde lengte; - zo min mogelijk bochten (maximaal toegestane hoek van de bochten: 90°); - materiaal dat goedgekeurd is volgens de voorschriften (afhankelijk van het land); - binnenkant zo glad mogelijk. Er wordt bovendien geadviseerd om drastische veranderingen van de doorsnede van de pijp te vermijden. Wij adviseren een pijp met een diameter van 125 of 150 mm, afhankelijk van het type flens er bij uw apparaat geleverd is (zie de paragraaf "Montage van de flens"). De luchtafvoerleiding wordt niet bijgeleverd. Om de lucht naar buiten af te voeren moet u alle andere aanwijzingen die op het blad "Opgelet" staan opvolgen.

Bereid de elektrische voeding voor (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld worden in het hoofdstuk "Opgelet").

1. Bevestiging aan de muur : controleer of de beugels L aan het apparaat gemonteerd zijn (Afb. 9); bevestig hen anders met 2 metrische schroeven (V) met schijfjes) (alle bijgeleverd); controleer bovendien of de 2 metrische schroeven (M) gemonteerd zijn. Als we in aanmerking nemen dat de afstand tussen het apparaat en de kookplaat minstens 65 cm dient te bedragen, moeten de 2 beugels S (bijgeleverd) aan de wand worden bevestig met behulp van de schroeven en pluggen (bijgeleverd) - zie Afb. 10. Haak het apparaat aan de 2 beugels; voor uitlijning met bovenkastjes of uw keuken-meubels kunt u het apparaat in hoogte verstellen door aan de schroeven A te draaien M, en in de diepte door aan de schroeven V te draaien (Afb. 10). Controleer alvorens de schroeven volledig te spannen, te afstand tussen het apparaat en de wand; gebruik indien nodig het bijgeleverde afstandsstuk.

2. Bevestiging van het afstandsstuk: snij het afstandsstuk op de gewenste maat; haak het apparaat los van de wandbeugels en bevestig het afstandsstuk op de achterkant van het apparaat met de 3 bijgeleverde schroeven (Afb. 11). Koppel het apparaat weer vast aan de wandbeugels en span de schroeven M en V helemaal (Afb. 10). Ga over tot definitieve bevestiging door het apparaat vast te zetten aan de bovenkastjes met de 4 schroeven C (Afb. 12).

3. Bevestiging van het houten deurtje: zaag het houten paneel op de gewenste maat en bevestig hem met 4 schroeven aan het deurtje van het apparaat (zie de maten op Afb. 13).

4. Gebruik een buigzame slang om de flens van het apparaat te verbinden met de luchtafvoerleiding: blokkeer de buigzame slang aan de flens van de wasemkap met een metalen bandje (leidingen en bandjes worden niet bijgeleverd).

5. Breng de elektrische aansluiting tot stand door middel van de voedingskabel.

Monteer na de installatie het voordeurtje en de vetfilters weer terug.

INSTALLATIE IN DE FILTREERVERSIE:

Bereid de elektrische voeding voor (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld worden in het hoofdstuk "Opgelet").

Bevestiging: zie de aanwijzingen voor de afzuigversie om de kap aan de muur te bevestigen (zie punt 2, 3, 4), en ga vervolgens verder met onderstaande aanwijzingen.

Gebruik een buigzame slang om de flens van het apparaat te verbinden met de bovenkant van het bovenkastje: blokkeer de buigzame slang aan de flens van de wasemkap met een metalen bandje (leidingen en bandjes worden niet bijgeleverd).

Installatie van de koolstoffilters: bevestig de (ronde) koolstoffilters aan de motor en blokkeer hen door hen te draaien (Afb.14).

Breng de elektrische aansluiting tot stand door middel van de voedingskabel. Monteer na de installatie het voordeurtje en de vetfilters weer terug.

INSTALLATIE IN DE VERSIE MET EEN EXTERNE MOTOR:

Alvorens met de installatie te beginnen, is het nodig vooraf een luchtafvoer-buisleiding van de kap naar de aanzuig-centrale aan te leggen. Gebruik een afvoerpijp die de volgende eigenschappen heeft: - minimum benodigde lengte; - zo min mogelijk bochten (maximaal toegestane hoek van de bochten: 90°); - materiaal dat goedgekeurd is volgens de voorschriften (afhankelijk van het land); - binnenkant zo glad mogelijk. Er wordt bovendien geadviseerd om drastische veranderingen van de doorsnede van de pijp te vermijden(geadviseerde diameter: 150 mm). De luchtafvoerslang wordt niet bijgeleverd. Om de lucht naar buiten af te voeren moet u alle andere aanwijzingen die op het blad "Opgelet" staan opvolgen.

Bereid de elektrische voeding voor (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld worden in het hoofdstuk "Opgelet").

Bevestiging: zie de aanwijzingen voor de afzuigversie om de kap aan de muur te bevestigen (zie punt 2, 3, 4), en ga vervolgens verder met onderstaande aanwijzingen.

Gebruik een buigzame slang om de flens van het apparaat te verbinden met de luchtafvoerleiding: blokkeer de buigzame slang aan de flens van de wasemkap met een metalen bandje (leidingen en bandjes worden niet bijgeleverd).

Sluit de wasemkap elektrisch aan op de externe regeleenheid door gebruik te maken van de daarvoor bestemde klemmenborden (afb. 15): verwijder de kabelklem A en het deksel B van de verbindingsdoos. Zet de verbindingskabel van de regeleenheid vast aan het klemmenbord C. Plaats de kabelklem A terug en het deksel B van de verbindingsdoos. Het andere uiteinde van de kabel moet worden bevestigd aan het klemmenbord van de externe regeleenheid.

Breng de elektrische verbinding tot stand door middel van de voedingskabel. Monteer na de installatie het voordeurtje en de vetfilters weer terug.

WERKING

Alle versies hebben een automatische werking van de motor door opening en sluiting van het voordeurtje.

Open: apparaat werkt - Gesloten: apparaat werkt niet. Afhankelijk van de versies is het apparaat uitgerust met de volgende bedieningselementen:

Bedieningen (Afb. 16):

Toets A = lampjes aan/uit.

Toets B = TIMER inschakelen/uitschakelen: door 1 keer op deze toets te drukken wordt de timer ingeschakeld, zodat na 5 minuten de motor stopt (tegelijkertijd zal op het display het nummer van de gekozen snelheid knipperen); de timer blijft werken als de snelheid van de motor veranderd word.

Display C = - laat de gekozen motorsnelheid zien (van 1 tot 4); - laat als het nummer knippert zien dat de timer ingeschakeld is; - geeft als het middelste gedeelte brandt of knippert aan dat de filters in alarm zijn.

Toets D = schakelt de motor in (in de laatst gebruikte snelheid). Door de toets nogmaals in te drukken, worden de motor-snelheden gekozen van 1 tot en met 4 in opeenvolgende orde. Houdt u de toets circa 2 seconden dan zal de motor stoppen.

Toets R = reset van de vetfilters en koolstofffilters. Als het filteralarm verschijnt (d.w.z. als het middelste gedeelte van het display gaat branden) dan moeten de vetfilters gereinigd worden (er zijn 30 werkingsuren verstreken). Als het middelste gedeelte daarentegen knippert dan moeten de antivetfilters gereinigd worden en de koolstofffilters vervangen worden (er zijn 120 werkingsuren verstreken). Is uw afzuigkap niet in de filterversie en zijn de koolstofffilters niet aanwezig dan hoeft u uiteraard alleen de vetfilters te reinigen, dit geldt zowel als het middelste gedeelte brandt danwel als het middelste gedeelte knippert. Het filteralarm verschijnt wanneer de motor uitgeschakeld is en is ongeveer 30 seconden zichtbaar. Om opnieuw te beginnen moet u de toets 2 seconden gedurende het zichtbaar zijn van het alarm.

Bedieningen (Afb. 17):

Toets A: schakelt de verlichting in/uit; om de 30 bedrijfsuren gaat het corresponderende lampje (S) branden om aan te geven dat de vetfilters moeten worden schoongemaakt; om de 120 bedrijfsuren gaat het corresponderende lampje (S) branden om aan te geven dat de vetfilters moeten worden schoongemaakt en het koolstofffilter moet worden vervangen. Om de telling van de uren weer te laten starten (RESET), moet de toets A ongeveer 1" ingedrukt gehouden worden (terwijl het lampje S in werking is).

Toets B: schakelt de motor in op de 1 ^e snelheid (het corresponderende lampje gaat branden); als hij ongeveer 1" ingedrukt gehouden wordt, gaat de motor uit.

Toets C: schakelt de motor in op de 2° snelheid (het corresponderende lampje gaat branden); door nogmaals op de toets te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodat de motor na 5' stopt (het corresponderende lampje knippert).

Toets D: schakelt de motor in op de 3 ^e snelheid (het corresponderende lampje gaat branden); door de toets nogmaals in te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodat de motor na 5' stopt (het corresponderende lampje knippert).

Toets E: schakelt de motor in op de 4 ^e snelheid (het corresponderende lampje gaat branden); door de toets nogmaals in te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodat de motor na 5' stopt (het corresponderende lampje knippert).

Er dient met name zorg besteed te worden aan de vetfilters: als het door u aangeschafte model uitgerust is met de op Afb. 16: de vetfilters moeten na elke circa 30 werkingsuren schoongemaakt worden (als het middelste gedeelte op het display gaat branden of gaat knipperen). Verwijdering van de filters: open het deurtje door hem naar voren te trekken en verwijder de filters door de vergrendeling omhoog te drukken ter hoogte van de handgreep (Afb.5).

Reinig de filters met een neutraal afwasmiddel. Zodra de schone filters weer gemonteerd zijn moet u toets R (Reset) 2 seconden lang ingedrukt houden zodat de telling weer overnieuw kan beginnen. Als het door u aangeschafte model uitgerust is met de op Afb.17: de vetfilters moeten na elke irca 30 werkingsuren schoongemaakt worden (als het lampje van de verlichtingtoets gaat branden - Fig. 17S). Verwijdering van de filters: open het deurtje door hem naar voren te trekken en verwijder de filters door de vergrendeling omhoog te drukken ter hoogte van de handgreep (Afb.5). Reinig de filters met een neutraal afwasmiddel. Als de schone filters zijn teruggeplaatst, moet de verlichtingtoets ongeveer 1" ingedrukt worden om de telling opnieuw te laten starten (Fig. 17A), terwijl het corresponderende lampje (S) brandt.

Vervanging van de koolstofffilters: Indien u het apparaat in de filterversie gebruikt moeten de koolstofffilters vervangen worden: raadpleeg voor het demonteren van de filters afb. 14: verwijder het vetfilter door de vergrendeling omhoog te duwen in correspondentie met de handgreep (Afb. 5); koppel de (ronde) koolstofffilters los van de motor door hen te draaien. Als het door u aangeschafte model uitgerust is met de op afb. 16 afgebeelde bedieningselementen dan moet u de koolstofffilters vervangen telkens als het middelste gedeelte op het display knippert (d.w.z. na elke 120 werkingsuren). Als het door u aangeschafte model uitgerust is met de op afb. 17 afgebeelde bedieningen, moeten de koolstofffilters telkens worden vervangen wanneer het lampje van de verlichtingstoets (Fig. 17S) knippert (d.w.z. na elke 120 werkingsuren).

Verlichting: Afb. 18: voor het demonteren van de halogeenlampjes, schroef de ringmoer tegen de klok in los. Vervang hen door lampjes van hetzelfde type.
