NEDERLANDS BESCHRIJVING De kap kan geinstalleerd worden in de filtreer-versie, de afzuig-versie of in de versie met externe motor.

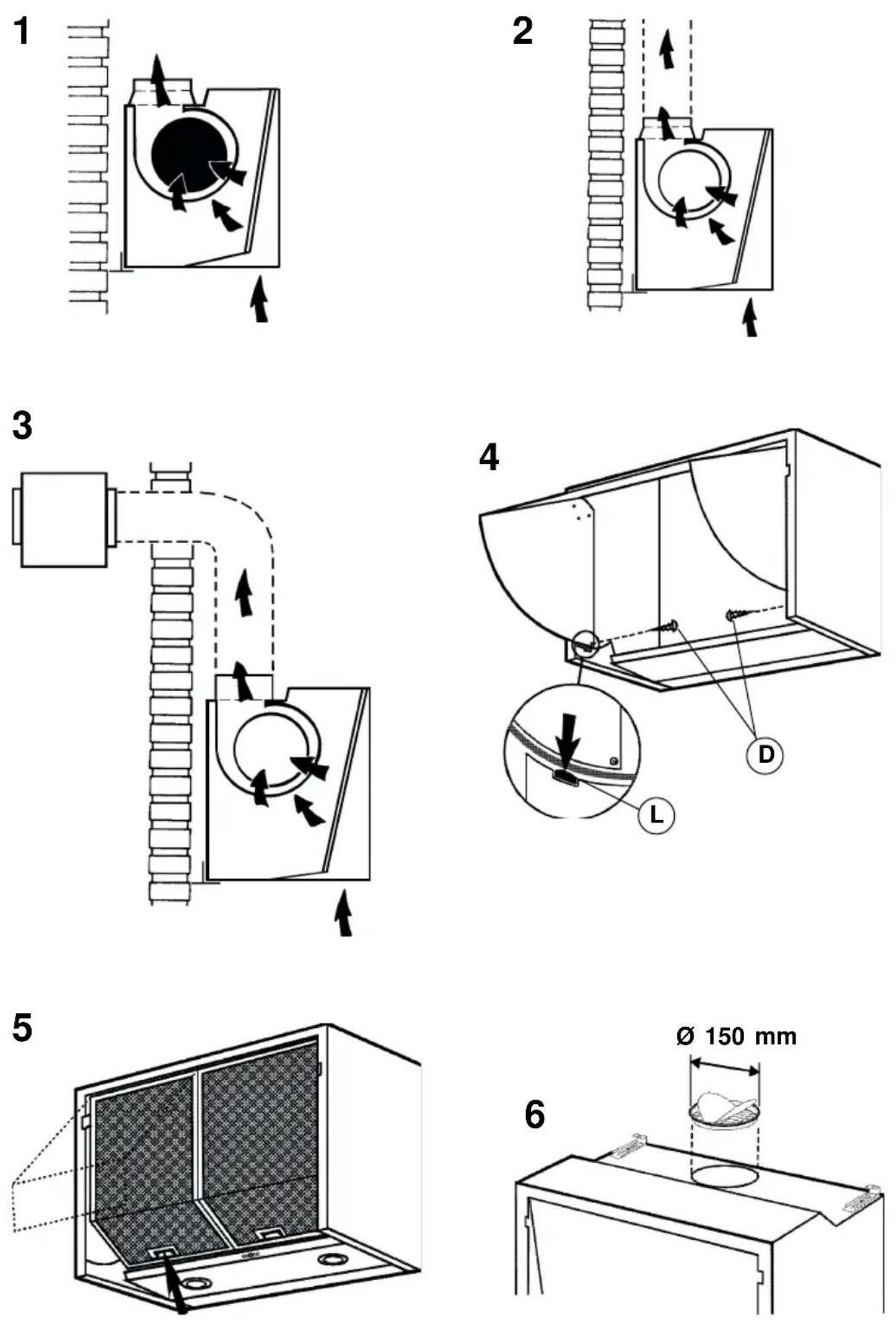

Filterversie (afb. 1): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht

af en zuivert de lucht via de vetfilters en er koolstoffilters waarna de schone lucht weer in de ruimte geblazen wordt.

Om ervoor te zorgen dat de werking voortdurend doeltreffend is moeten er koolstoffilters regelmatig vervangen

worden. De koolstoffilters zijn niet bijgeleverd.

Afzuigversie (afb. 2): de afzuigkap zuigt de met verbrandingsgassen en onaangename luchtjes doordrongen kooklucht

af en zorgt ervoor dat de lucht door de vetfilters gaat en vervolgens via een afvoerpijp rechtstreeks naar buiten geleid

wordt. Bij deze versie is de toepassing van koolstoffilters niet nodig.

Versie met een externe motor (afb. 3): de kap wordt verbonden aan een aanzuig-centrale die zich buiten de keuken

bevindt of buiten het gebouw bevindt; de centrale zuigt de met verbrandingsgassen en onaangename luchtjes

doordrongen lucht van de keuken aan via de antie-vetfilters van de kap, daarna via de loosleiding en uiteindelijk wordt

hij naar buiten afuitgestoten. Indien U de kap in deze versie wilt installeren, moet U hem reeds vooraf voorbeschikt

kopen, d.w.z. zonder de inwendige motorgroep; verder moet U een aanzuig-centrale kopen (Gebruik uitsluitend de

regeleenheden die in de originele catalogus staan vermeld). In deze versie is het gebruik van koolstof-filters niet

Bepaal vanaf het begin het type installatie (filtreer, aufzuig of met uitwendige motor). Voor een betere efficientie,raden wig aan de kap in de afzuig-versie of in de versie met uitwendige motor (zo modelijk) te installeren. Let op:

U kunt de installatie van de versie met uitwendige motor alléén kiezen indien U de, voor deze versie vooraf voorbeschikte,

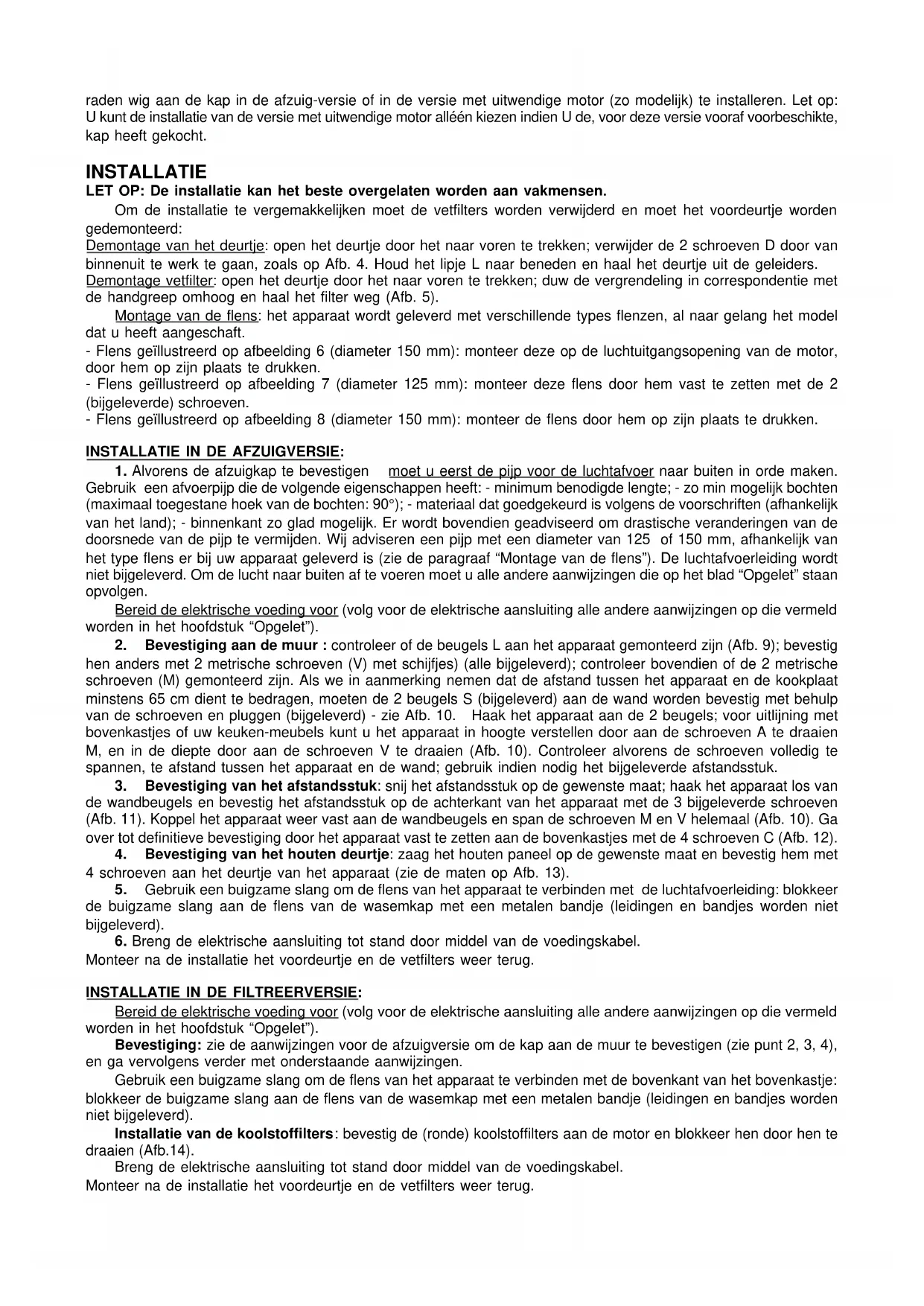

INSTALLATIE LET OP: De installatie kan het beste overgelaten worden aan vakmensen.

Om de installatie te vergemakkelijken moet de vetfilters worden verwijderd en moet het voordeurtje worden

Demontage van het deurtje: open het deurtje door het naar voren te trekken; verwijder de 2 schroeven D door van

binnenuit te werk te gaan, zoals op Afb. 4. Houd het lipje L naar beneden en haal het deurtje uit de geleiders.

Demontage vetfilter: open het deurtje door het naar voren te trekken; duw de vergrendeling in correspondentie met

de handgreep omhoog en haal het filter weg (Afb. 5).

Montage van de flens: het apparaat wordt geleverd met verschillende types flenzen, al naar gelang het model

dat u heeft aangeschaft.

- Flens geïllustreerd op afbeelding 6 (diameter 150 mm): monteer deze op de luchtuitgangsopening van de motor,

door hem op zijn plaats te drukken.

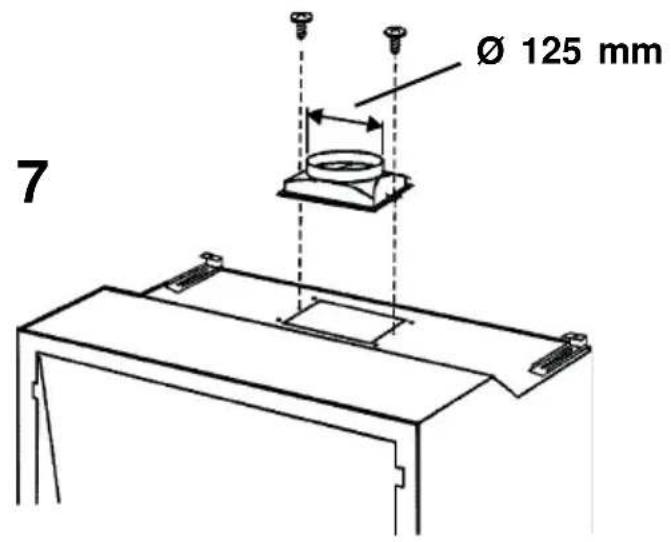

- Flens geïllustreerd op afbeelding 7 (diameter 125 mm): monteer deze flens door hem vast te zetten met de 2

(bijgeleverde) schroeven.

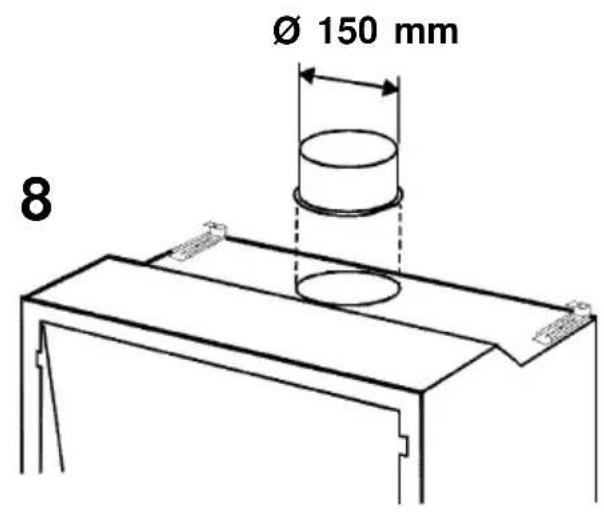

- Flens geïllustreerd op afbeelding 8 (diameter 150 mm): monteer de flens door hem op zijn plaats te drukken.

INSTALLATIE IN DE AFZUIGVERSIE:

1. Alvorens de afzuigkap te bevestigen

moet u eerst de pijp voor de luchtafvoer naar buiten in orde maken.

Gebruik een afvoerpijp die de volgende eigenschappen heeft: - minimum benodigde lengte; - zo min mogelijk bochten

(maximaal toegestane hoek van de bochten: 90°); - materiaal dat goedgekeurd is volgens de voorschriften (afhankelijk

van het land); - binnenkant zo glad mogelijk. Er wordt bovendien geadviseerd om drastische veranderingen van de

doorsnede van de pijp te vermijden. Wij adviseren een pijp met een diameter van 125 of 150 mm, afhankelijk van

het type flens er bij uw apparaat geleverd is (zie de paragraaf “Montage van de flens”). De luchtafvoerleiding wordt

niet bijgeleverd. Om de lucht naar buiten af te voeren moet u alle andere aanwijzingen die op het blad “Opgelet” staan

Bereid de elektrische voeding voor (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld

worden in het hoofdstuk “Opgelet”).

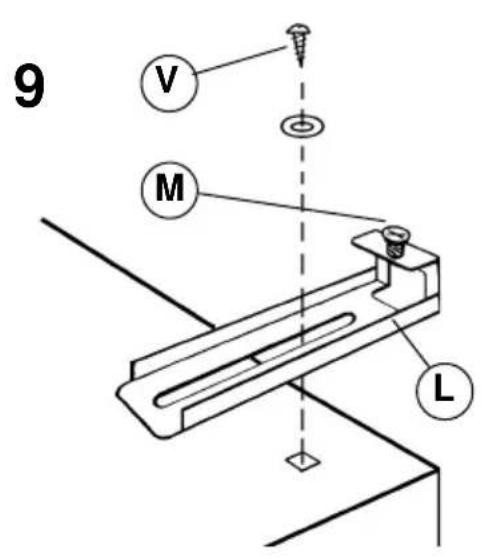

2. Bevestiging aan de muur : controleer of de beugels L aan het apparaat gemonteerd zijn (Afb. 9); bevestig

hen anders met 2 metrische schroeven (V) met schijfjes) (alle bijgeleverd); controleer bovendien of de 2 metrische

schroeven (M) gemonteerd zijn. Als we in aanmerking nemen dat de afstand tussen het apparaat en de kookplaat

minstens 65 cm dient te bedragen, moeten de 2 beugels S (bijgeleverd) aan de wand worden bevestig met behulp

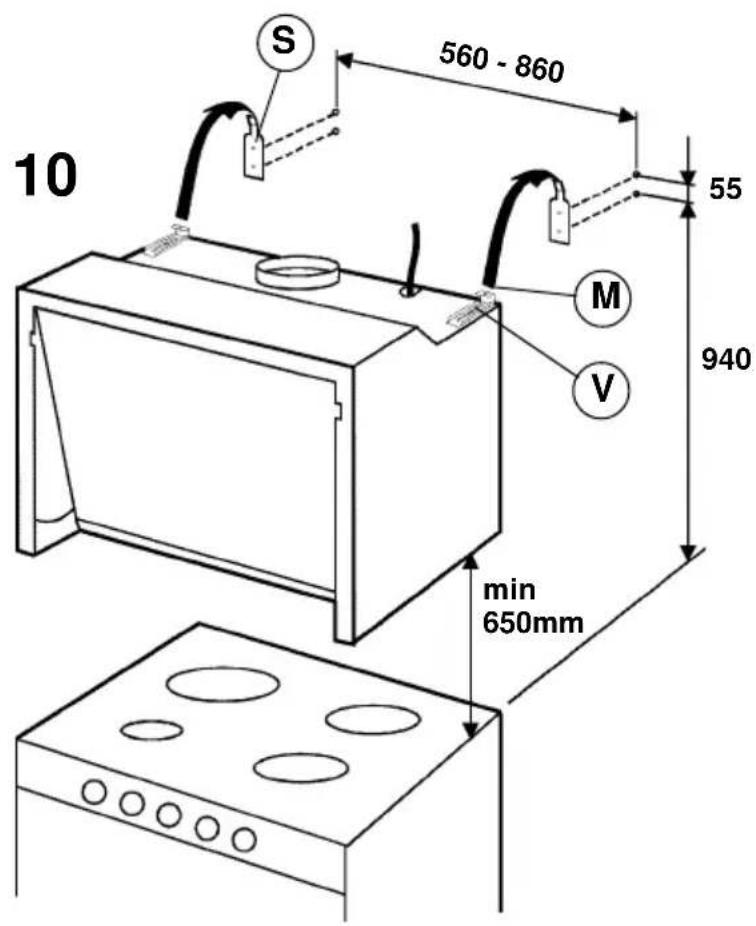

van de schroeven en pluggen (bijgeleverd) - zie Afb. 10. Haak het apparaat aan de 2 beugels; voor uitlijning met

bovenkastjes of uw keuken-meubels kunt u het apparaat in hoogte verstellen door aan de schroeven A te draaien

M, en in de diepte door aan de schroeven V te draaien (Afb. 10). Controleer alvorens de schroeven volledig te

spannen, te afstand tussen het apparaat en de wand; gebruik indien nodig het bijgeleverde afstandsstuk.

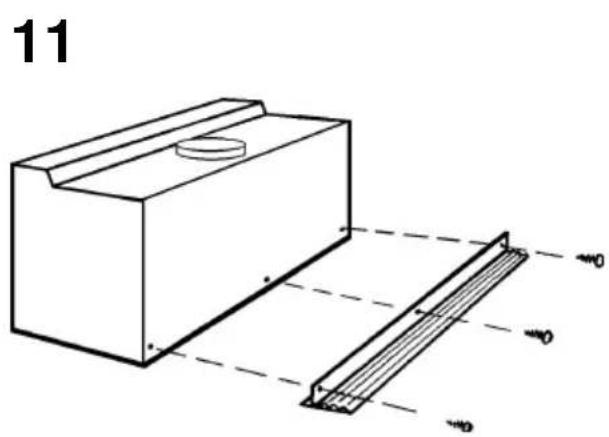

3. Bevestiging van het afstandsstuk: snij het afstandsstuk op de gewenste maat; haak het apparaat los van

de wandbeugels en bevestig het afstandsstuk op de achterkant van het apparaat met de 3 bijgeleverde schroeven

(Afb. 11). Koppel het apparaat weer vast aan de wandbeugels en span de schroeven M en V helemaal (Afb. 10). Ga

over tot definitieve bevestiging door het apparaat vast te zetten aan de bovenkastjes met de 4 schroeven C (Afb. 12).

4. Bevestiging van het houten deurtje: zaag het houten paneel op de gewenste maat en bevestig hem met

4 schroeven aan het deurtje van het apparaat (zie de maten op Afb. 13).

5. Gebruik een buigzame slang om de flens van het apparaat te verbinden met de luchtafvoerleiding: blokkeer

de buigzame slang aan de flens van de wasemkap met een metalen bandje (leidingen en bandjes worden niet

6. Breng de elektrische aansluiting tot stand door middel van de voedingskabel.

Monteer na de installatie het voordeurtje en de vetfilters weer terug.

INSTALLATIE IN DE FILTREERVERSIE:

Bereid de elektrische voeding voor (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld

worden in het hoofdstuk “Opgelet”).

Bevestiging: zie de aanwijzingen voor de afzuigversie om de kap aan de muur te bevestigen (zie punt 2, 3, 4),

en ga vervolgens verder met onderstaande aanwijzingen.

Gebruik een buigzame slang om de flens van het apparaat te verbinden met de bovenkant van het bovenkastje:

blokkeer de buigzame slang aan de flens van de wasemkap met een metalen bandje (leidingen en bandjes worden

Installatie van de koolstoffilters: bevestig de (ronde) koolstoffilters aan de motor en blokkeer hen door hen te

Breng de elektrische aansluiting tot stand door middel van de voedingskabel.

Monteer na de installatie het voordeurtje en de vetfilters weer terug.INSTALLATIE IN DE VERSIE MET EEN EXTERNE MOTOR:

Alvorens met de installatie te beginnen, is het nodig

vooraf een luchtafvoer-buisleiding van de kap naar de

aanzuig-centrale aan te leggen. Gebruik een afvoerpijp die de volgende eigenschappen heeft: - minimum benodigde

lengte; - zo min mogelijk bochten (maximaal toegestane hoek van de bochten: 90°); - materiaal dat goedgekeurd is

volgens de voorschriften (afhankelijk van het land); - binnenkant zo glad mogelijk. Er wordt bovendien geadviseerd

om drastische veranderingen van de doorsnede van de pijp te vermijden(geadviseerde diameter: 150 mm). De

luchtafvoerslang wordt niet bijgeleverd. Om de lucht naar buiten af te voeren moet u alle andere aanwijzingen die

op het blad “Opgelet” staan opvolgen.

Bereid de elektrische voeding voor (volg voor de elektrische aansluiting alle andere aanwijzingen op die vermeld

worden in het hoofdstuk “Opgelet”).

Bevestiging: zie de aanwijzingen voor de afzuigversie om de kap aan de muur te bevestigen (zie punt 2, 3, 4),

en ga vervolgens verder met onderstaande aanwijzingen.

Gebruik een buigzame slang om de flens van het apparaat te verbinden met de luchtafvoerleiding: blokkeer de

buigzame slang aan de flens van de wasemkap met een metalen bandje (leidingen en bandjes worden niet bijgeleverd).

Sluit de wasemkap elektrisch aan op de externe regeleenheid door gebruik te maken van de daarvoor bestemde

klemmenborden (afb. 15): verwijder de kabelklem A en het deksel B van de verbindingsdoos. Zet de verbindingskabel

van de regeleenheid vast aan het klemmenbord C. Plaats de kabelklem A terug en het deksel B van de verbindingsdoos.

Het andere uiteinde van de kabel moet worden bevestigd aan het klemmenbord van de externe regeleenheid.

Breng de elektrische verbinding tot stand door middel van de voedingskabel.

Monteer na de installatie het voordeurtje en de vetfilters weer terug.

WERKING Alle versies hebben een automatische werking van de motor door opening en sluiting van het voordeurtje.

Open: apparaat werkt - Gesloten: apparaat werkt niet. Afhankelijk van de versies is het apparaat uitgerust met de

volgende bedieningselementen:

Bedieningen (Afb. 16):

Toets A = lampjes aan/uit.

Toets B = TIMER inschakelen/uitschakelen: door 1 keer op deze toets te drukken wordt de timer ingeschakeld, zodat

na 5 minuten de motor stopt (tegelijkertijd zal op het display het nummer van de gekozen snelheid knipperen); de

timer blijft werken als de snelheid van de motor veranderd word.

Display C = - laat de gekozen motorsnelheid zien (van 1 tot 4); - laat als het nummer knippert zien dat de timer

ingeschakeld is; - geeft als het middelste gedeelte brandt of knippert aan dat de filters in alarm zijn.

Toets D = schakelt de motor in ( in de laatst gebruikte snelheid). Door de toets nogmaals in te drukken, worden de

motor-snelheden gekozen van 1 tot en met 4 in opeenvolgende orde. Houdt u de toets circa 2 seconden dan zal de

Toets R = reset van de vetfilters en koolstoffilters. Als het filteralarm verschijnt (d.w.z. als het middelste gedeelte van

het display gaat branden) dan moeten de vetfilters gereinigd worden (er zijn 30 werkingsuren verstreken). Als het

middelste gedeelte daarentegen knippert dan moeten de antivetfilters gereinigd worden en de koolstoffilters vervangen

worden (er zijn 120 werkingsuren verstreken). Is uw afzuigkap niet in de filterversie en zijn de koolstoffilters niet

aanwezig dan hoeft u uiteraard alleen de vetfilters te reinigen, dit geldt zowel als het middelste gedeelte brandt danwel

als het middelste gedeelte knippert. Het filteralarm verschijnt wanneer de motor uitgeschakeld is en is ongeveer 30

seconden zichtbaar. Om opnieuw te beginnen moet u de toets 2 seconden gedurende het zichtbaar zijn van het

Bedieningen (Afb. 17):

Toets A: schakelt de verlichting in/uit; om de 30 bedrijfsuren gaat het corresponderende lampje (S) branden om aan

te geven dat de vetfilters moeten worden schoongemaakt; om de 120 bedrijfsuren gaat het corresponderende lampje

(S) branden om aan te geven dat de vetfilters moeten worden schoongemaakt en het koolstoffilter moet worden

vervangen. Om de telling van de uren weer te laten starten (RESET), moet de toets A ongeveer 1” ingedrukt

gehouden worden (terwijl het lampje S in werking is).

Toets B: schakelt de motor in op de 1

snelheid (het corresponderende lampje gaat branden); als hij ongeveer 1”

ingedrukt gehouden wordt, gaat de motor uit.

Toets C: schakelt de motor in op de 2

snelheid (het corresponderende lampje gaat branden); door nogmaals op de

toets te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodat de motor na 5’ stopt (het

corresponderende lampje knippert).

Toets D: schakelt de motor in op de 3

snelheid (het corresponderende lampje gaat branden); door de toets nogmaals

in te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodat de motor na 5’ stopt (het corresponderende

Toets E: schakelt de motor in op de 4

snelheid (het corresponderende lampje gaat branden); door de toets nogmaals

in te drukken (terwijl het lampje brandt) wordt de TIMER geactiveerd, zodat de motor na 5’ stopt (het corresponderende

Er dient met name zorg besteed te worden aan de vetfilters:

als het door u aangeschafte model uitgerust is met

de op Afb. 16: de vetfilters moeten na elke circa 30 werkingsuren schoongemaakt worden (als het middelste gedeelte

op het display gaat branden of gaat knipperen). Verwijdering van de filters: open het deurtje door hem naar voren

te trekken en verwijder de filters door de vergrendeling omhoog te drukken ter hoogte van de handgreep (Afb.5).Reinig de filters met een neutraal afwasmiddel. Zodra de schone filters weer gemonteerd zijn moet u toets R (Reset)

2 seconden lang ingedrukt houden zodat de telling weer overnieuw kan beginnen.

Als het door u aangeschafte model

uitgerust is met de op Afb.17: de vetfilters moeten na elke irca 30 werkingsuren schoongemaakt worden (als het

lampje van de verlichtingtoets gaat branden - Fig. 17S). Verwijdering van de filters: open het deurtje door hem naar

voren te trekken en verwijder de filters door de vergrendeling omhoog te drukken ter hoogte van de handgreep (Afb.5).

Reinig de filters met een neutraal afwasmiddel. Als de schone filters zijn teruggeplaatst, moet de verlichtingtoets

ongeveer 1” ingedrukt worden om de telling opnieuw te laten starten (Fig. 17A), terwijl het corresponderende lampje

Vervanging van de koolstoffilters: Indien u het apparaat in de filterversie gebruikt moeten de koolstoffilters

vervangen worden: raadpleeg voor het demonteren van de filters afb. 14: verwijder het vetfilter door de vergrendeling

omhoog te duwen in correspondentie met de handgreep (Afb. 5); koppel de (ronde) koolstoffilters los van de motor

door hen te draaien.

Als het door u aangeschafte model uitgerust is met de op afb. 16 afgebeelde bedieningselementen

dan moet u de koolstoffilters vervangen telkens als het middelste gedeelte op het display knippert (d.w.z. na elke 120

Als het door u aangeschafte model uitgerust is met de op afb. 17 afgebeelde bedieningen, moeten

de koolstoffilters telkens worden vervangen wanneer het lampje van de verlichtingstoets (Fig. 17S) knippert (d.w.z.

na elke 120 werkingsuren).

Verlichting: Afb. 18: voor het demonteren van de halogeenlampjes, schroef de ringmoer tegen de klok in los.

Vervang hen door lampjes van hetzelfde type.1 2
