GEBRUIKSAANWIJZING ZOB 141 W ZANUSSI

Gebruiksaanwijzing 2

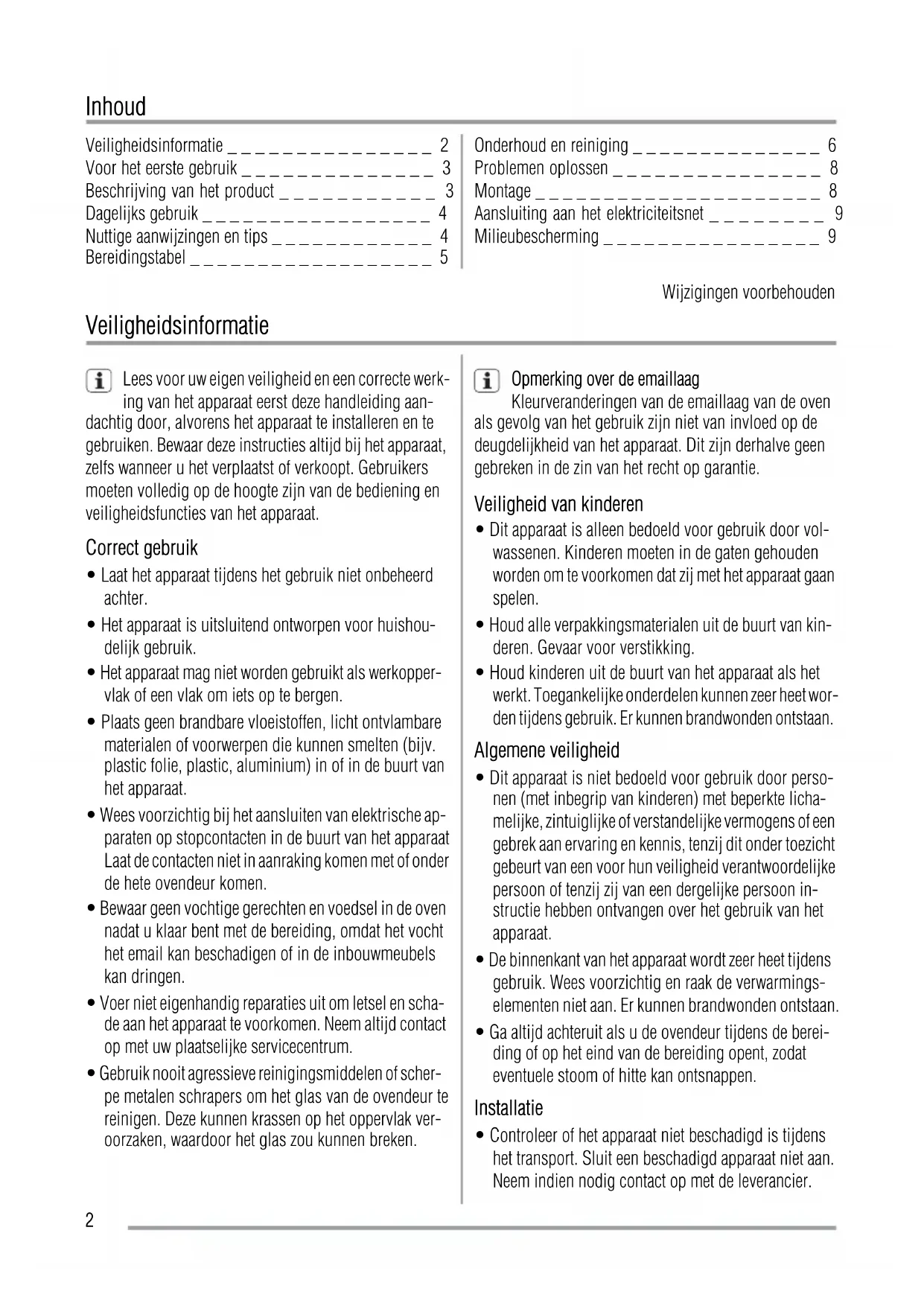

Manual de instrucciones 46 Inbouwoven Built-in oven Four encastrable Elektro-Einbaubackofen Forno encastrável Horno empotrado ZOB141Inhoud Veiligheidsinformatie _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2 Voor het eerste gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ 3 Beschrijving van het product _ _ _ _ _ _ _ _ _ _ _ 3 Dagelijks gebruik _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Nuttige aanwijzingen en tips _ _ _ _ _ _ _ _ _ _ _ _ 4 Bereidingstabel _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 5 Onderhoud en reiniging _ _ _ _ _ _ _ _ _ _ _ _ _ _ 6 Problemen oplossen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8 Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 8 Aansluiting aan het elektriciteitsnet _ _ _ _ _ _ _ _ 9 Milieubescherming _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 9 Wijzigingen voorbehouden Veiligheidsinformatie Lees voor uw eigen veiligheid en een correcte werk- ing van het apparaat eerst deze handleiding aan- dachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u het verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat. Correct gebruik

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Het apparaat is uitsluitend ontworpen voor huishou- delijk gebruik.

• Het apparaat mag niet worden gebruikt als werkopper- vlak of een vlak om iets op te bergen.

• Plaats geen brandbare vloeistoffen, licht ontvlambare materialen of voorwerpen die kunnen smelten (bijv. plastic folie, plastic, aluminium) in of in de buurt van het apparaat.

• Wees voorzichtig bij het aansluiten van elektrische ap- paraten op stopcontacten in de buurt van het apparaat Laat de contacten niet in aanraking komen met of onder de hete ovendeur komen.

• Bewaar geen vochtige gerechten en voedsel in de oven nadat u klaar bent met de bereiding, omdat het vocht het email kan beschadigen of in de inbouwmeubels kan dringen.

• Voer niet eigenhandig reparaties uit om letsel en scha- de aan het apparaat te voorkomen. Neem altijd contact op met uw plaatselijke servicecentrum.

• Gebruik nooit agressieve reinigingsmiddelen of scher- pe metalen schrapers om het glas van de ovendeur te reinigen. Deze kunnen krassen op het oppervlak ver- oorzaken, waardoor het glas zou kunnen breken. Opmerking over de emaillaag Kleurveranderingen van de emaillaag van de oven als gevolg van het gebruik zijn niet van invloed op de deugdelijkheid van het apparaat. Dit zijn derhalve geen gebreken in de zin van het recht op garantie. Veiligheid van kinderen

• Dit apparaat is alleen bedoeld voor gebruik door vol- wassenen. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kin- deren. Gevaar voor verstikking.

• Houd kinderen uit de buurt van het apparaat als het werkt. Toegankelijke onderdelen kunnen zeer heet wor- den tijdens gebruik. Er kunnen brandwonden ontstaan. Algemene veiligheid

• Dit apparaat is niet bedoeld voor gebruik door perso- nen (met inbegrip van kinderen) met beperkte licha- melijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke persoon in- structie hebben ontvangen over het gebruik van het apparaat.

• De binnenkant van het apparaat wordt zeer heet tijdens gebruik. Wees voorzichtig en raak de verwarmings- elementen niet aan. Er kunnen brandwonden ontstaan.

• Ga altijd achteruit als u de ovendeur tijdens de berei- ding of op het eind van de bereiding opent, zodat eventuele stoom of hitte kan ontsnappen. Installatie

• Controleer of het apparaat niet beschadigd is tijdens het transport. Sluit een beschadigd apparaat niet aan. Neem indien nodig contact op met de leverancier. 2• Dit apparaat mag alleen gerepareerd worden door een erkende servicemonteur. Gebruik alleen originele re- serveonderdelen.

• Inbouwapparaten mogen alleen worden gebruikt nadat zij ingebouwd zijn in geschikte inbouwunits of werk- bladen die aan de normen voldoen.

• Verander de specificaties van dit product niet en wijzig het niet. Gevaar voor letsel en schade aan het apparaat. Waarschuwing! Volg de instructies voor de elektrische aansluitingen nauwkeurig op. Voor het eerste gebruik Verwijder al het verpakkingsmateriaal binnenin en aan de buitenkant van de oven, voordat u de oven in gebruik neemt. Verwijder het typeplaatje niet. Let op! Pak, om de deur te openen, altijd de handgreep in het midden vast. Eerste reiniging

• Verwijder alle onderdelen van het apparaat.

• Reinig het apparaat voor het eerste gebruik Let op! Gebruik geen schuurmiddelen! De oppervlakken zouden beschadigd kunnen worden. Zie het hoofdstuk "Onderhoud en reiniging". Voorverwarmen Stel een ovenfunctie en een maximumtemperatuur in en laat de oven 45 minuten werken om eventuele restanten van het oppervlak weg te branden. De accessoires kunnen heter worden dan bij normaal gebruik. Tijdens deze pe- riode kunt u een bepaalde geur ruiken. Dit is normaal. Zorg ervoor dat de kamer goed geventileerd is. Beschrijving van het product Algemeen overzicht

1 Bedieningspaneel 2 Temperatuurlampje 3 Temperatuurknop 4 Functieknop van de oven 5 Stroomindicatie 6 Luchtopeningen voor koelventilator 7 Grill 8 Ovenlampje 9 Typeplaatje Ovenaccessoires

• Ovenrek Voor servies, bak- en braadvormen.

• Diepe braadslede Om te bakken en te braden of om vet op te vangen. 3Dagelijks gebruik Oven in- en uitschakelen

1. Draai de functieknop van de oven op een ovenfunctie.

2. Zet de thermostaatknop op de gewenste temperatuur.

Het bedrijfscontrolelampje is aan zolang de oven in gebruik is. Het temperatuurdisplay is aan zolang de oventem- peratuur toeneemt.

3. Voor het uitschakelen van de oven de schakelaar

Ovenfuncties en de temperatuurknop in de stand Uit draaien. Koelventilator Als het apparaat wordt ingeschakeld, wordt de koelven- tilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als u het apparaat uitscha- kelt, schakelt de koelventilator uit. Veiligheidsthermostaat Om te voorkomen dat de oven oververhit raakt (door on- juist gebruik van het apparaat of vanwege defecte onder- delen), heeft de oven een veiligheidsthermostaat die in- dien nodig de stroomtoevoer onderbreekt. Zodra de tem- peratuur is gedaald, wordt de oven automatisch weer in- geschakeld. Ovenfuncties Ovenfunctie Toepassing UIT-stand Het apparaat staat UIT. Boven- en onderwarmte Verwarmt de oven met zowel het bovenste als het onderste verwarmingselement. Voor bakken en braden op één ovenniveau. Onderste verwarmings- element Verwarmt alleen vanaf de onderkant van de oven. Voor het bakken van taarten met een knapperige bodem. Bovenste verwarmings- element Verwarmt alleen vanaf de bovenkant van de oven. Voor het afbakken van gare gerechten. Grote grill Het gehele grillelement wordt ingeschakeld. Voor het grillen van plat voedsel in grotere hoeveelheden. Voor het maken van toast. Nuttige aanwijzingen en tips Waarschuwing! Sluit altijd de deur van de oven tijdens de bereiding, ook bij grillen. Plaats geen bakplaten, potten, etc. op de bodem van de oven om beschadiging van het email te voorko- men. Wees voorzichtig bij het verwijderen of installeren van accessoires om beschadiging van het email te voorkomen.

• De oven heeft vier inschuifniveaus. Tel de inschuifni- veaus vanaf de onderkant van de oven.

• U kunt verschillende gerechten op twee niveaus tege- lijk bereiden. Plaats de bakplaten op niveau 1 en 3.

• De oven is voorzien van een speciaal systeem dat voor luchtcirculatie zorgt en de stoom continu recycleert. Met dit systeem kunt u gerechten in een stoomomge- ving bereiden en het voedsel zacht van binnen en knapperig van buiten houden. Hierdoor worden de be- reidingstijd en het energieverbruik tot een minimum beperkt. 4• Vocht kan in het apparaat of op de glazen deuren con- denseren. Dit is normaal. Ga altijd achteruit als u de ovendeur opent tijdens de bereiding. Om condensvor- ming te voorkomen kunt u de oven het beste 10 mi- nuten voor de bereiding inschakelen.

• Neem vocht af na elk gebruik van het apparaat. Taarten bakken

• De beste temperatuur voor het bakken van taarten is tussen de 150 °C en 200 °C.

• Verwarm de oven ongeveer 10 minuten voor.

• Doe de ovendeur niet open voordat driekwart van de ingestelde baktijd is verstreken.

• Als u twee bakplaten tegelijk gebruikt, houd dan één niveau vrij tussen de platen. Vlees en vis bereiden

• Bereid geen vlees met een gewicht van minder dan 1 kg. Het bereiden van te kleine hoeveelheden maakt het vlees droog.

• Om rood vlees van buiten goed gaar en van binnen sappig te houden, stelt u de temperatuur in tussen de 200 °C-250 °C.

• Voor wit vlees, gevogelte en vis dient u de temperatuur tussen de 150°C-175°C in te stellen.

• Gebruik een lekbak voor zeer vet voedsel, om te voor- komen dat er vlekken op de oven komen die mogelijk permanent zijn.

• Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleesvocht niet wegloopt.

• Giet een beetje water in de lekbak om te veel rookvor- ming in de oven te voorkomen tijdens roosteren. Om rookcondensatie te voorkomen dient u telkens een beetje water toe te voegen als dit opgedroogd is. Bereidingstijden Bereidingstijden zijn afhankelijk van het soort voedsel, de structuur en het volume. Houd de werking van de oven in de gaten tijdens de eerste keren dat u het apparaat gebruikt. Op die manier ontdekt u de beste instellingen (warmte-instelling, bereidingstijd etc.) voor uw ovenschalen, recepten en hoeveelheden wanneer u dit apparaat gebruikt. Bereidingstabel Gewicht (kg) Gerecht Ovenfunctie Niveau Oventemperatuur (°C) Bereidingstijd (min.) 1 Varkensvlees / lamsvlees 2 180 110-130 1 Kalfsvlees / Rund- vlees 2 190 70-100 1,2 Kip / Konijn 2 190 70-80 1,5 Eend 1 160 120-150 3 Gans 1 160 150-200 4 Kalkoen 1 180 210-240 1 Vis 2 190 30-40 1 Gevulde paprika's en tomaten / Ge- bakken aardappe- len 2 190 50-70 Kant-en-klare taar- ten 2 160 45-55 1 Hartige taarten 2 160 80-100 5Gewicht (kg) Gerecht Ovenfunctie Niveau Oventemperatuur (°C) Bereidingstijd (min.) Koekjes 3 140 25-35 2 Lasagne 2 180 45-60 1 Wit brood 2 190 50-60 1 Pizza 1 190 25-35 Grillen Verwarm de lege oven 10 minuten voor. Hoeveelheid Grillen Bereidingstijd (minuten) GERECHT Stuks g niveau Temp. (°C) 1e kant 2e kant Tournedos 4 800 3 250 12-15 12-14 Biefstuk 4 600 3 250 10-12 6-8 Worstjes 8 / 3 250 12-15 10-12 Varkenskarbonades 4 600 3 250 12-16 12-14 Kip (in twee helften) 2 1000 3 250 30-35 25-30 Kebabs 4 / 3 250 10-15 10-12 Kippenborst 4 400 3 250 12-15 12-14 Hamburger 6 600 3 250 20-30 Visfilets 4 400 3 250 12-14 10-12 Geroosterd brood 4-6 / 3 250 5-7 / Toast 4-6 / 3 250 2-4 2-3 Onderhoud en reiniging Waarschuwing! Schakel het apparaat uit voordat u het reinigt. Zorg ervoor dat het apparaat is afgekoeld. Waarschuwing! Het reinigen van het apparaat met een stoom- of hogedrukreiniger is niet toegestaan. Let op! Gebruik geen agressieve of schurende schoonmaakproducten, scherpe voorwerpen, vlekkenverwijderaars of schuursponsjes. Waarschuwing! Reinig de glazen ovendeur niet met schuurmiddelen of metalen schrapers. Het hittebestendige oppervlak van de binnenruit kan hierdoor beschadigen. Let op! Volg de aanwijzingen van de ovenfabrikant op als u een ovenspray gebruikt.

• Maak de voorkant van het apparaat schoon met een zachte doek en een warm sopje.

• Gebruik voor de metalen oppervlakken een universeel reinigingsmiddel.

• Reinig de binnenkant van de oven na elk gebruik. Ver- ontreinigingen laten zich dan het makkelijkst verwij- deren en kunnen dan niet aanbranden.

• Verwijder hardnekkig vuil met een speciale ovenreini- ger. 6• Maak alle oventoebehoren na elk gebruik schoon met een zachte doek en een warm sopje en een reinigings- middel en laat ze drogen.

• Toebehoren met antiaanbaklaag mogen niet worden schoon gemaakt met een agressieve reinigingsmiddel, voorwerpen met scherpe randen of afwasautomaat. Hierdoor kan de antiaanbaklaag onherstelbaar worden beschadigd! De ovendeur reinigen Voordat u de ovendeur reinigt, dient u uit de oven te halen. Waarschuwing! Zorg ervoor dat de glaspanelen afgekoeld zijn voordat u de glazen deur schoonmaakt. Het glas kan anders barsten. Waarschuwing! Als de glaspanelen van de deur beschadigd zijn of krassen hebben, wordt het glas zwak en kan het breken. Als dit het geval is, moet u de glaspanelen vervangen. Neem voor meer instructies contact op het uw plaatselijke Klantenservice.

Til de hendels op de twee scharnieren omhoog en draai ze.

Sluit de ovendeur in de eerste openingsstand (halverwege). Trek hem daarna naar voren en haal hem uit zijn zitting. Leg de deur op een stabiele on- dergrond, op een zachte doek. Reinig het glaspaneel met een sopje. Droog het paneel voorzichtig af. Als u de deur heeft schoongemaakt, plaatst u deze terug in de oven. Volg hiervoor de stappen in omgekeerde volgorde uit. Apparaten van roestvrij staal of aluminium: Reinig de ovendeur alleen met een natte spons. Droog hem af met een zachte doek. Gebruik geen staalwol, zuren of bijtende materialen, om- dat deze het ovenoppervlak kunnen beschadigen. Reinig het bedieningspaneel van de oven net zo voorzichtig. Ovenlampje Waarschuwing! Gevaar voor elektrische schokken! Voordat u het ovenlampje vervangt:

• Schakel de oven uit.

• Verwijder de zekeringen in de zekeringenkast of scha- kel de stroomonderbreker uit. Leg een doek op de bodem van de oven om het ovenlampje en het afdekglaasje te beschermen. Het ovenlampje vervangen/afdekglaasje schoonmaken

1. Draai het glazen kapje naar links en verwijder het.

2. Reinig het glazen kapje.

3. Vervang het ovenlampje door een geschikt 300°C

hittebestendig ovenlampje.

4. Plaats het afdekglaasje terug.

7Problemen oplossen Storing Mogelijke oorzaak Oplossing De oven wordt niet warm De oven is niet ingeschakeld Zet de oven aan (zie het hoofdstuk "Dagelijks gebruik"). De oven wordt niet warm De zekering in de zekeringenkast is uitgeschakeld Controleer de zekering. Als de zeke- ring meer dan een keer is uitgescha- keld, raadpleeg dan een gekwalifi- ceerd elektricien. Het ovenlampje brandt niet Het ovenlampje is stuk Vervang het ovenlampje Stoom en condens slaan neer op de gerechten en in de ovenruimte De gerechten hebben te lang in de oven gestaan Laat gerechten na afloop van de be- reiding niet langer dan 15-20 minu- ten in de oven staan Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of met de serviceafdeling. Deze gegevens zijn nodig om u snel en juist te helpen. Deze gegevens staan op het typeplaatje (zie "Productbeschrijving")

• Modelbeschrijving ............

• Productnummer (PNC) ............

• Serienummer (S.N.) ............ Waarschuwing! De reparatie aan het apparaat mag uitsluitend worden uitgevoerd door een gekwalificeerd en deskundig persoon. Belangrijk! Bij foutieve bediening van het apparaat wordt het bezoek van de technicus van de klantenservice of de vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. Aanwijzing voor apparaten met metalen voorkant: Als u de deur opent gedurende of direct na het bak- ken of braden, kan er het glas beslaan. Montage Inbouw Waarschuwing! Het apparaat mag uitsluitend worden geïnstalleerd door een gekwalificeerd en deskundig persoon. Als u geen gekwalificeerd of deskundig persoon contracteert, vervalt de garantie bij het ontstaan van schade.

• Voordat u het inbouwapparaat in het keukenmeubel installeert, dient u te controleren of de afmetingen ge- schikt zijn.

• Zorg ervoor dat er een antischokbescherming voor de installatie is.

• Volgens de geldende voorschriften moeten alle on- derdelen van de antischokbescherming zodanig wor- den gemonteerd, dat ze niet zonder gereedschap te verwijderen zijn.

• Sommige onderdelen van de oven kunnen onder stroom staan. Bouw het apparaat in in het meubel en zorg ervoor dat er geen vrije ruimtes zijn. Hierdoor worden elektrische schokken voorkomen, omdat u dan niet per ongeluk gevaarlijke onderdelen kunt aanraken.

• Het apparaat kan met de achterkant en één zijde tegen hogere apparaten of wanden aan worden geplaatst. De andere zijde moet tegen meubels met dezelfde hoogte worden geplaatst.

• Inbouwovens en inbouwfornuizen zijn uitgerust met speciale aansluitsystemen. Om veiligheidsredenen mag u alleen apparaten van dezelfde fabrikant combi- neren.

Aansluiting aan het elektriciteitsnet Waarschuwing! De elektrische installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd en deskundig persoon.

• De fabrikant is niet verantwoordelijk indien u deze vei- ligheidsmaatregelen niet opvolgt.

• Het apparaat moet geaard worden volgens de veilig- heidsvoorschriften.

• Zorg ervoor dat het nominale voltage en het type ver- mogen op het typeplaatje overeenkomen met het vol- tage en het vermogen van de stroomvoorziening in uw woning.

• Dit apparaat wordt geleverd met een netsnoer zonder stekker.

• Alle elektrische onderdelen moeten worden geïnstal- leerd of worden vervangen door een technicus van de klantenservice of door gekwalificeerd onderhoudsper- soneel.

• Gebruik altijd een correct geïnstalleerd schokvrij stop- contact.

• Gebruik geen meerwegsstekkers, -aansluitingen en verlengkabels. Er kan brand ontstaan.

• Zorg ervoor dat de hoofdstekker na installatie toegan- kelijk is.

• Trek niet aan het snoer om het apparaat los te koppelen van de netvoeding. Trek altijd aan de stekker.

• Sluit het apparaat op de netvoeding aan met behulp van een voorziening waarmee het apparaat kan worden losgekoppeld van de alle polen van de netvoeding, met een contactopening van minimaal 3 mm breed, b.v. een automatische beschermende stroomonderbreker, aardlekschakelaars of een zekering.

• Informatie over het voltage staat op het typeplaatje (zie "Productbeschrijving"). Milieubescherming Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht. 9Verpakkingsmaterialen De materialen die voorzien zijn van het symbool kun- nen gerecycled worden. Gooi de verpakking in een ge- schikte verzamelcontainer om het te recyclen. Afdanken van het apparaat

1. Trek de stekker uit het stopcontact.

2. Snijd het netsnoer door en gooi het weg.

3. Verwijder de deurvergrendeling. Hierdoor wordt
