GEBRUIKSAANWIJZING ZOHXX3X2 ZANUSSI

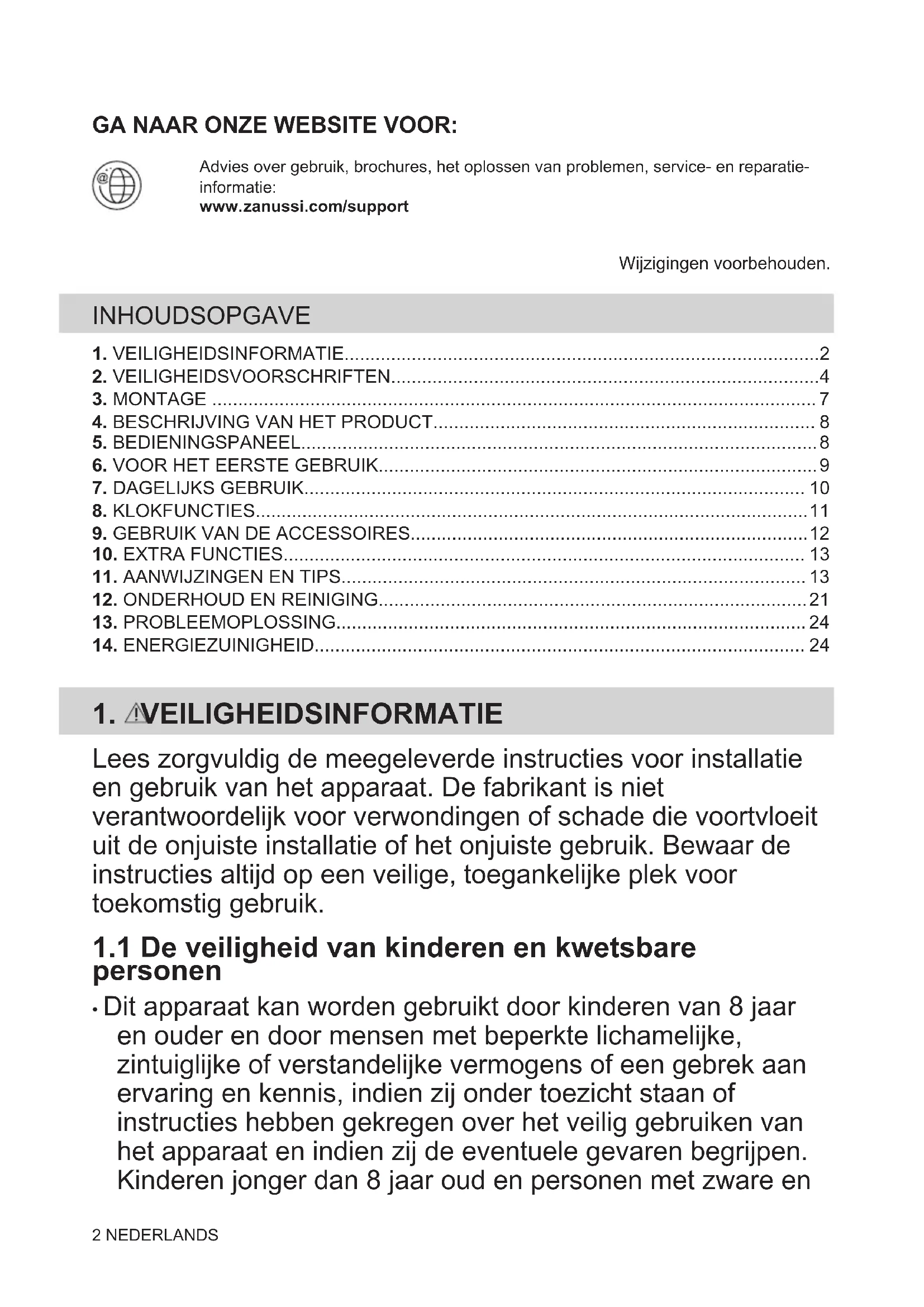

GETTING STARTED? EASY. User Manual ZOHXX3X2 NL Gebruiksaanwijzing 2 Oven EN User Manual 26 Oven FR Notice d'utilisation 49 Four DE Benutzerinformation 74 BackofenGA NAAR ONZE WEBSITE VOOR: Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:www.zanussi.com/supportWijzigingen voorbehouden. INHOUDSOPGAVE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Kinderen jonger dan 8 jaar oud en personen met zware en 2 NEDERLANDScomplexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Laat kinderen niet spelen met het apparaat.

• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.

• WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens gebruik.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Alleen een erkende installatietechnicus mag het apparaat en de kabel vervangen.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

• Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen.

• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken. NEDERLANDS 3• Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

• Om de inschuifrails te verwijderen trekt u eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Installeer de inschuifrails in de omgekeerde volgorde.

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie- eisen voldoet.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer voordat u het apparaat monteert of de ovendeur onbelemmerd opent.

• Het apparaat is uitgerust met een elektrisch koelsysteem. Het heeft elektrische stroom nodig. Minimumhoogte kast (Mini‐mumhoogte kast onderwerkblad)590 (600) mmKastbreedte 560 mmKastdiepte 550 (550) mmHoogte van de voorkantvan het apparaat594 mmHoogte van de achterkantvan het apparaat576 mmBreedte van de voorkantvan het apparaat595 mmBreedte van de achterkantvan het apparaat559 mmDiepte van het apparaat 569 mmIngebouwde diepte van hetapparaat548 mmDiepte met open deur 1022 mmMinimumgrootte ventilatie‐opening. Opening ge‐plaatst aan de onderkantvan de achterzijde560x20 mmLengte netvoedingskabel.Kabel wordt in de rechter‐hoek van de achterzijdegeplaatst1500 mmBevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel 4 NEDERLANDSmoet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Dit apparaat wordt geleverd met stekker en netsnoer. Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen: Totaal vermogen (W) Doorsnede kabel (mm²) maximaal 1380 3 x 0.75 maximaal 2300 3 x 1 maximaal 3680 3 x 1.5 De aardkabel (groene/gele kabel) moet 2 cm langer zijn dan fase- en neutrale kabels (blauwe en bruine kabels).

WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

• De specificatie van dit apparaat niet wijzigen.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Schakel het apparaat telkens na gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hete lucht ontsnappen.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen kracht uit op een geopende deur.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gebruikt, kan er alcohol- luchtmengsel ontstaan.

• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen: – zet geen kookgerei of andere voorwerpen direct op de bodem van het apparaat. NEDERLANDS 5– leg geen aluminiumfolie op de bodem van de ruimte in het apparaat. – plaats geen water direct in het hete apparaat. – haal vochthoudende schotels en eten uit het apparaat als u klaar bent met koken. – wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Fruitsappen kunnen permanente vlekken maken.

• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.

• Alle bereidingen moeten worden uitgevoerd met gesloten ovendeur.

• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat volledig afgekoeld is na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Gebruik alleen lampjes met dezelfde specificaties.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten. 6 NEDERLANDS3. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

(*mm) NEDERLANDS 73.2 Bevestiging van de oven aan de kast

4. BESCHRIJVING VAN HET PRODUCT

4.1 Algemeen overzicht

Knop voor verwarmingsfuncties

Bedieningsknop (voor de temperatuur)

Uitsparing van de ovenruimte - Bak voor reiniging met water

Verwijderbare inschuifrail

• Bakplaat Voor gebak en koekjes.

Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De knop komt dan naar buiten. 8 NEDERLANDS5.2 Sensorveld / Knoppen De tijd instellen.De klokfunctie instellen.De tijd instellen.

A B A. Klokfuncties B. Timer

6. VOOR HET EERSTE GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

6.1 Voor het eerste gebruik

De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer wordt verlucht. Stap 1 Stap 2Stap 3De klok instellen De oven reinigen De lege oven voorverwarmen.1. Druk op: .2. , - druk om het uur in testellen. Druk op: . , - druk om de minuten inte stellen. Druk op: .1. Verwijder alle accessoires enverwijderbare inschuifrails uitde oven.2. Maak de oven en de accessoi‐res schoon met een zachtedoek, warm water en een mildreinigingsmiddel.1. Stel de maximale temperatuurin voor de functie: .Tijd: 1 u.2. Stel de maximale temperatuurin voor de functie: .Tijd: 15 min.3. Stel de maximale temperatuurin voor de functie: .Tijd: 15 min.Schakel de oven uit en wacht tot deze afgekoeld is. Plaats de accessoires en de verwijderbare inschuifrails in deoven.

NEDERLANDS 97. DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

7.1 Instellen: Verwarmingsfunctie

Stap 1 Draai aan de knop voor de verwar‐ mingsfuncties om een verwarmings‐ functie te selecteren. Stap 2 Draai aan de regelknop om de tempe‐ ratuur te selecteren. Stap 3 Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen.

7.2 Verwarmingsfuncties

Verwarmings‐ functie Toepassing Uit-stand De oven is uitgeschakeld. Hetelucht Bakken op maximaal drie rek‐ standen tegelijkertijd en voedsel drogen. Stel de temperatuur 20 °C tot 40 °C lager in dan voor Boven- / onderwarmte. Warmelucht (vochtig) Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. Het ver‐ warmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkin‐ gen op: Warmelucht (vochtig) . Ontdooien Om voedsel te ontdooien (groenten en fruit). De ontdooi‐ tijd hangt af van de hoeveelheid en dikte van het voedsel. Verwarmings‐ functie Toepassing Grill Voor het roosteren van dunne stukjes voedsel en voor het ma‐ ken van toast. Grill Intens Voor het roosteren van dunne stukjes voedsel in grote hoe‐ veelheden en voor het maken van toast. Pizza-functie Voor het bakken van pizza. Voor intensieve bruining en een knap‐ perige bodem. Boven- /onder‐ warmte / Reinigen met water Voor het bakken en braden op één rekstand. Zie het hoofdstuk "Onderhoud en reiniging" voor meer informa‐ tie over: Aqua Clean.

7.3 Toelichting van: Warmelucht

(vochtig) Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1. De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie. Zie het hoofdstuk 'Hints and tips’, Warmelucht (vochtig) voor bereidingsinstructies. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk ‘Energie-efficiëntie’, Energiebesparing. 10 NEDERLANDS8. KLOKFUNCTIES

Klokfunctie Toepassing Tijdstip van de dag Met deze functie kunt u de dagtijd instellen, wijzigen of controleren. Duur Instellen hoe lang de oven in werking is. Kookwekker Om een afteltijd in te stellen. Deze functie heeft geen invloed op de werk‐ ing van de oven. U kunt deze functie op elk gewenst moment instellen, ook als de oven uit staat.

8.2 Instellen: Klokfuncties

Wijzigen: Tijdstip van de dag - knippert als u de oven aansluit op het stopcontact, als er een stroomstoring is geweest of als de timer niet is ingesteld. Stap 1 - druk herhaaldelijk. - begint te knipperen. Stap 2 , - druk hierop om de tijd in te stellen. Na ongeveer 5 seconden stopt het knipperen en geeft de klok de tijd weer. - druk hier herhaaldelijk op om het tijdstip van de dag te wijzigen. - begint te knipperen. Instellen: Duur Stap 1 Stel een ovenfunctie en de temperatuur in. Stap 2 - druk herhaaldelijk. - begint te knipperen. Stap 3 , - druk hierop om de duur in te stellen. Op het display verschijnt: . - knippert wanneer de ingestelde tijd is verstreken. Er weerklinkt een geluidssignaal en de oven schakelt uit. Stap 4 Druk op een willekeurige toets om het signaal uit te zetten. Stap 5 Draai de knoppen naar de uitstand. Instellen: Kookwekker Stap 1 - druk herhaaldelijk. - begint te knipperen. Stap 2 , - druk hierop om de tijd in te stellen. De functie wordt automatisch na 5 seconden gestart. Wanneer de ingestelde tijd is verstreken, klinkt er een geluidssignaal. NEDERLANDS 11Instellen: Kookwekker Stap 3 Druk op een willekeurige toets om het signaal uit te zetten. Stap 4 Draai de knoppen naar de uitstand. Annuleren: Klokfuncties Stap 1 - druk herhaaldelijk totdat het klokfunctiesymbool begint te knipperen. Stap 2 Indrukken en vasthouden: . De klokfunctie schakelt na enkele seconden uit.

9. GEBRUIK VAN DE ACCESSOIRES

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

9.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. Deze inkepingen voorkomen bovendien omkanteling. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt. Bakrooster: Plaats het rooster tussen de geleidestangen van de inschuifrailen zorg ervoor dat de pootjes om‐ laag wijzen. Bakplaat: Schuif de plaat tussen de geleidestangen van de inschuifrail. 12 NEDERLANDSBakrooster, Bakplaat: Plaats de plaat tussen de geleiders van de in‐ schuifrails en het bakrooster op de geleiders erbo‐ ven.

Als de oven in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Als u de oven uitschakelt, kan de koelventilator blijven werken totdat de oven is afgekoeld.

10.2 Veiligheidsthermostaat

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

11. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken Veiligheid.

De oven heeft vijf rekniveaus. Tel de rekniveaus vanaf de bodem van de oven. Uw oven kan anders bakken of roosteren dan de oven die u tot nu toe gebruikt heeft. In de onderstaande tabel vindt u de standaardinstellingen voor temperatuur, kooktijd en roosterniveau. Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept. De oven heeft een speciaal systeem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Dit reduceert zowel de bereidingstijd als het energieverbruik. Voor de bereiding van gebak De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken. Als u twee bakplaten tegelijkertijd gebruikt, dient u één niveau ertussen leeg te laten. Voor de bereiding van vlees en vis Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er niet uit stroomt. Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd. NEDERLANDS 13Bereidingstijden De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume. Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

11.2 Bakken en roosteren

CA‐ KES Boven- /onderwarmte Hetelucht (min) (°C) (°C) Recepten met klopper 170 2 160 3 (2 en 4) 45 - 60 Cakevorm Zandkoekjesdeeg 170 2 160 3 (2 en 4) 20 - 30 Cakevorm Kwarktaart met karnemelk 170 1 165 2 60 - 80 Cakevorm, Ø 26 cm Strudel 175 3 150 2 60 - 80 Bakplaat Jamtaart 170 2 165 2 30 - 40 Cakevorm, Ø 26 cm Kerstkrans, ver‐ warm de oven voor 160 2 150 2 90 - 120 Cakevorm, Ø 20 cm Pruimentaart, ver‐ warm de oven voor 175 1 160 2 50 - 60 Broodvorm Muffins 170 3 140 - 150 3 20 - 30 Bakplaat Muffins, twee ni‐ veaus - - 140 - 150 2 en 4 25 - 35 Bakplaat Muffins, drie ni‐ veaus - - 140 - 150 1, 3 en 5 30 - 45 Bakplaat Koekjes 140 3 140 - 150 3 30 - 35 Bakplaat Koekjes, twee ni‐ veaus - - 140 - 150 2 en 4 35 - 40 Bakplaat Koekjes, drie ni‐ veaus - - 140 - 150 1, 3 en 5 35 - 45 Bakplaat Schuimgebakjes 120 3 120 3 80 - 100 Bakplaat Schuimgebakjes, twee niveaus, ver‐ warm de oven voor - - 120 2 en 4 80 - 100 Bakplaat Broodjes, verwarm de oven voor 190 3 190 3 12 - 20 Bakplaat Eclairs 190 3 170 3 25 - 35 Bakplaat 14 NEDERLANDSCA‐ KES Boven- /onderwarmte Hetelucht (min) (°C) (°C) Eclairs, twee ni‐ veaus - - 170 2 en 4 35 - 45 Bakplaat Taartjes 180 2 170 2 45 - 70 Cakevorm, Ø 20 cm Rijke vruchtencake 160 1 150 2 110 - 120 Cakevorm, Ø 24 cm Verwarm de lege oven voor. BROOD EN PIZZA Boven- /onderwarmte Hetelucht (min) (°C) (°C) Witbrood, 1 - 2 stuks, 0,5 kg elk 190 1 190 1 60 - 70 - Roggebrood, voorver‐ warming is niet nodig 190 1 180 1 30 - 45 Broodvorm Broodjes, 6 - 8 brood‐ jes 190 2 180 2 (2 en 4) 25 - 40 Bakplaat Pizza 230 - 250 1 230 - 250 1 10 - 20 Geëmailleer‐ de plaat Scones 200 3 190 3 10 - 20 Bakplaat Verwarm de lege oven voor. Gebruik de taartvorm. FLANS Boven- /onderwarmte Hetelucht (min) (°C) (°C) Pastataart, voorverwarming is niet nodig 200 2 180 2 40 - 50 Hartige groentetaart, voorverwar‐ ming is niet nodig 200 2 175 2 45 - 60 Quiches 180 1 180 1 50 - 60 Lasagne 180 - 190 2 180 - 190 2 25 - 40 Cannelloni 180 - 190 2 180 - 190 2 25 - 40 Gebruik de tweede rekstand. Maak gebruik van het bakrooster. NEDERLANDS 15VLEES Boven- /onderwarm‐

(kg) Ontdooitijd (min.) Nadooitijd (min) Kip 1 100 - 140 20 - 30 Leg de kip op een omge‐ keerde onderschotel in een groot bord. Halverwe‐ ge de bereidingstijd om‐ draaien. Vlees 1 100 - 140 20 - 30 Halverwege de bereidings‐ tijd omdraaien. 0,5 90 - 120 Room 2 x 0,2 80 - 100 10 - 15 Room kan ook met nog licht bevroren deeltjes goed worden geklopt. Forel 0,15 25 - 35 10 - 15 - Aardbeien 0,3 30 - 40 10 - 20 - Boter 0,25 30 - 40 10 - 15 - Taart 1,4 60 60 -

11.5 Dehydrateren - Hetelucht

Gebruik hiervoor een met boterhampapier of bakpapier belegde plaat. Stop de oven voor een beter resultaat halverwege de droogtijd, open de deur en laat het één nacht afkoelen om het drogen te voltooien. Gebruik voor 1 bakplaat de derde rekstand. NEDERLANDS 17Gebruik voor 2 bakplaten de eerste en de vierde rekstand. GROENTEN (°C) (u) Bonen 60 - 70 6 - 8 Paprika’s 60 - 70 5 - 6 Soepgroenten 60 - 70 5 - 6 Champignons 50 - 60 6 - 8 Kruiden 40 - 50 2 - 3 Stel de temperatuur in op 60 - 70 °C. FRUIT (u) Pruimen 8 - 10 Abrikozen 8 - 10 Schijfjes appel 6 - 8 Peren 6 - 9

11.6 Warmelucht (vochtig) - aanbevolen accessoires

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies. Pizza pan Ovenschotel Ovenschaaltjes Blik voor flanbodem Donker, niet-reflecterend Diameter van 28 cm Donker, niet-reflecterend Diameter van 26 cm Keramiek 8 cm diameter, 5 cm hoog Donker, niet-reflecterend Diameter van 28 cm

11.7 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan. (°C) (min) Zoete broodjes, 12 stuks bakplaat of lekschaal 175 3 40 - 50 Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 45 Pizza, bevroren, 0,35

rooster 180 2 45 - 55 Koninginnenbrood (opgerolde cake met jam) bakplaat of lekschaal 170 2 30 - 40 Brownie bakplaat of lekschaal 170 2 45 - 50 18 NEDERLANDS(°C) (min) Soufflé, 6 stuks keramieken vormpjes op roos‐ ter 190 3 45 - 55 Luchtige vlaaibodem flanvorm op rooster 180 2 35 - 45 Victoriataart met jam‐ vulling ovenschaal op rooster 170 2 35 - 50 Gepocheerde vis, 0,3

bakplaat of lekschaal 180 2 35 - 45 Hele vis, 0,2 kg bakplaat of lekschaal 180 3 25 - 35 Visfilet, 0,3 kg pizzavorm op rooster 170 3 30 - 40 Gepocheerd vlees, 0,25 kg bakplaat of lekschaal 180 3 35 - 45 Sjasliek, 0,5 kg bakplaat of lekschaal 180 3 40 - 50 Koekjes, 16 stuks bakplaat of lekschaal 150 2 30 - 45 Makarons, 20 stuks bakplaat of lekschaal 180 2 45 - 55 Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40 Hartig gebak, 16 stuks bakplaat of lekschaal 170 2 35 - 45 Zandkoekjes, 20 stuks bakplaat of lekschaal 150 2 40 - 50 Taartjes, 8 stuks bakplaat of lekschaal 170 2 30 - 40 Groenten, gepo‐ cheerd, 0,4 kg bakplaat of lekschaal 180 2 35 - 45 Vegetarisch omelet pizzavorm op rooster 180 3 35 - 45 Mediterrane groen‐ ten, 0,7 kg bakplaat of lekschaal 180 4 35 - 45

11.8 Aanwijzingen voor

testinstituten Testen volgens IEC 60350-1. (°C) (min) Kleine ca‐ kes, 20 stuks per bakplaat Boven- /onder‐ warmte Bakplaat 3 170 20 - 30 - NEDERLANDS 19(°C) (min) Kleine ca‐ kes, 20 stuks per bakplaat Hetelucht Bakplaat 3 150 -

Kleine ca‐ kes, 20 stuks per bakplaat Hetelucht Bakplaat 2 en 4 150 -

Appeltaart, 2 blikken Ø20 cm Boven- /onder‐ warmte Bakrooster 2 180 70 - 90 - Appeltaart, 2 blikken Ø20 cm Hetelucht Bakrooster 2 160 70 - 90 - Biscuitge‐ bak, taart‐ vorm Ø26

Boven- /onder‐ warmte Bakrooster 2 170 40 - 50 Verwarm de oven 10 minuten voor. Biscuitge‐ bak, taart‐ vorm Ø26

Hetelucht Bakrooster 2 160 40 - 50 Verwarm de oven 10 minuten voor. Biscuitge‐ bak, taart‐ vorm Ø26

Hetelucht Bakrooster 2 en 4 160 40 - 60 Verwarm de oven 10 minuten voor. Zandtaart‐ deeg Hetelucht Bakplaat 3 140 -

Zandtaart‐ deeg Hetelucht Bakplaat 2 en 4 140 -

Zandtaart‐ deeg Boven- /onder‐ warmte Bakplaat 3 140 -

Geroosterd brood, 4 - 6 stuks Grill Bakrooster 4 max. 2 - 3 minuten eer‐ ste kant; 2 - 3 mi‐ nuten tweede kant Verwarm de oven 3 minuten voor. Runderbur‐ ger, 6 stuks, 0,6 kg Grill Rooster en lekbak 4 max. 20 - 30 Plaats het rooster op het vierde niveau en de lekbak op het derde niveau in de oven. Draai het voedsel hal‐ verwege de berei‐ dingstijd om. Verwarm de oven 3 minuten voor.

20 NEDERLANDS12. ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

12.1 Opmerkingen over schoonmaken

Reinigingsmid‐delenMaak de voorkant van de oven schoon met een zachte doek, warm water en een mild reini‐gingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.Reinig vlekken met een mild reinigingsmiddel.Dagelijks gebruikReinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroor‐zaken.Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te vermin‐deren, dient u de oven 10 minuten te laten werken voordat u er iets in plaatst. Bewaar hetvoedsel niet langer dan 20 minuten in de oven. Droog de uitsparing na elk gebruik met eenzachte doek.AccessoiresReinig alle accessoires na elk gebruik en laat ze drogen. Gebruik een zachte doek metwarm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voor‐werpen.

12.2 Hoe te verwijderen:

Inschuifrails/ Verwijder de inschuifrails om de oven te reinigen. Stap 1 Schakel de oven uit en wacht tot dezeafgekoeld is.Stap 2 Trek de inschuifrail bij de voorkant uitde zijwand.Stap 3 Trek de inschuifrail bij de achterkantuit de zijwand en verwijder deze.

Stap 4 Installeer de inschuifrails in de omge‐keerde volgorde. NEDERLANDS 2112.3 Ga als volgt te werk voor gebruik: Reinigen met water Deze reinigingsprocedure maakt gebruik van vocht om achtergebleven vet en voedselresten uit de oven te verwijderen. Stap 1 Giet water in de uitsparing van de ovenruimte: 300 ml. Stap 2 Stel de functie in: . Stap 3 Stel de temperatuur in op 90 °C. Stap 4 Laat de oven 30 minuten werken. Stap 5 Schakel de oven uit. Stap 6 Wacht tot de oven afgekoeld is. Maak de holte droog met een zachte doek.

12.4 Hoe te verwijderen en installeren: Deur

De ovendeur beschikt over twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert. LET OP! Gebruik de oven nooit zonder de glasplaten. Stap 1 Open de deur volledig en houd beide schar‐ nieren vast. Stap 2 Til de hendel op beide scharnieren volledig omhoog en draai het. Stap 3 Sluit de ovendeur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek. Stap 4 Leg de deur op een zachte doek op een sta‐ biele ondergrond. Stap 5 Deurafdekking (B) aan de bovenkant van de deur aan beide kanten vastpakken en naar binnen drukken om de klemsluiting te ont‐ grendelen. 22 NEDERLANDSStap 6 Trek de deurlijst naar voren om hem te ver‐wijderen.

Stap 7 Houd de glasplaat van de deur bij de boven‐kant vast en trek deze voorzichtig naar bui‐ten. Zorg dat het glas volledig uit de gelei‐ders schuift.Stap 8 Reinig de glasplaten met een sopje. Droogde glasplaten voorzichtig af. Reinig de glas‐platen niet in de vaatwasser.Stap 9 Installeer na het reinigen de glasplaat en deovendeur.De bedrukte zone moet naar de binnenkant van dedeur gericht zijn. Zorg ervoor dat het oppervlak vande glasplaat op de bedrukte zijde na de installatie nietruw aanvoelt.Als de deur correct wordt geïnstalleerd, klikt de randvan de deur.Zorg ervoor dat u de interne glasplaat correct in deuitsparingen plaatst.

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn. Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden. Voordat u de lamp vervangt: Stap 1 Stap 2 Stap 3Schakel de oven uit. Wacht tot deoven afgekoeld is.Trek de oven uit het stopcontact. Plaats een doek op de bodem vande holte. Achterlamp Stap 1 Draai de glazen afdekking om die te verwijderen.Stap 2 Reinig het glazen deksel.Stap 3 Vervang de lamp door een geschikte hittebestendige lamp van 300 °C.Stap 4 Installeer het glazen deksel. NEDERLANDS 2313. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

13.1 Wat te doen in de volgende

gevallen... Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum. Probleem Controleer of de vol‐ gende zaken gel‐ den... De oven wordt niet warm. De zekering is doorgesla‐ gen. De deurpakking is be‐ schadigd. Gebruik de oven niet. Neem contact op met een erkend servicecen‐ trum. Probleem Controleer of de vol‐ gende zaken gel‐ den... Op het display wordt "12.00" weergegeven. Er is een stroomstoring geweest. Stel de dagtijd in. De lamp werkt niet. De lamp is opgebrand.

13.2 Onderhoudsgegevens

Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper ofeen erkende serviceafdeling. De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de binnenkant van de oven. Verwijder het typeplaatje niet uit de ovenruimte. Wij adviseren u om de gegevens hier te noteren: Model (MOD.) ......................................... Productnummer (PNC) ......................................... Serienummer (S.N.) .........................................

14. ENERGIEZUINIGHEID

14.1 Productinformatie- en productinformatieblad*

Naam leverancier Zanussi Modelidentificatie ZOHXX3X2 949496259 Energie-efficiëntie-index 95.3 Energie-efficiëntieklasse A Energieverbruik bij een standaardbelasting, stand boven + onder‐ warmte

Energieverbruik bij een standaardbelasting, stand hetelucht 0.81 kWh/cyclus Aantal ruimten 1 Warmtebron Elektriciteit Volume 72 l 24 NEDERLANDSSoort oven Inbouwoven Massa 27.0 kg

• Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014. Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B. Voor Oekraïne overeenkomstig 568/32020. De energie-efficiëntieklasse is niet van toepassing op Rusland. EN 60350-1 - Elektrische huishoudelijke kookapparaten - Deel 1: Range-ovens, ovens, stoomovens en grills - Methoden voor prestatiemeting.

14.2 Energiebesparing

Deze oven bevat functies die u helpen energie te besparen tijdens het dagelijks koken. Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit. Gebruik metalen kookgerei om meer energie te besparen. Verwarm de oven indien mogelijk niet voor het koken voor. Houd de onderbrekingen tussen het bakken zo kort mogelijk als u een aantal gerechten tegelijkertijd bereidt. Bereiding met hete lucht Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen. Restwarmte Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven zorgt ervoor dat het gerecht wordt voltooid. U kunt de restwarmte gebruiken om andere maaltijden op te warmen. Eten warm houden Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Warmelucht (vochtig) Functie is ontworpen om tijdens de bereiding energie te besparen.

15. MILIEUBESCHERMING

Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. NEDERLANDS 25VISIT OUR WEBSITE TO: Get usage advice, brochures, trouble shooter, service and repair information:www.zanussi.com/supportSubject to change without notice. CONTENTS
