GEBRUIKSAANWIJZING ZOHWF1X1 ZANUSSI

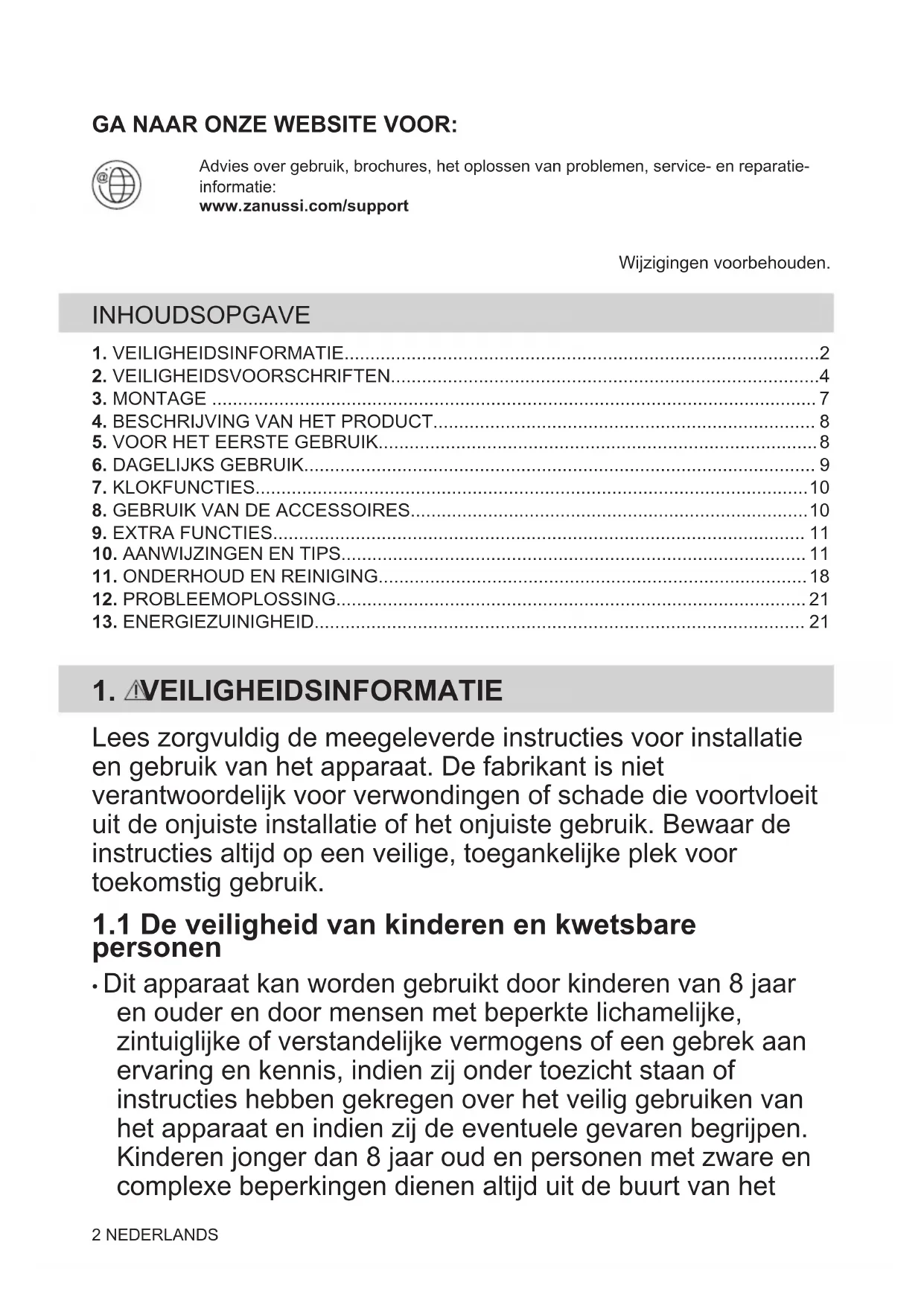

GETTING STARTED? EASY. User Manual ZOHWF1X1 NL Gebruiksaanwijzing 2 Oven EN User Manual 23 Oven FR Notice d'utilisation 43 Four DE Benutzerinformation 65 BackofenGA NAAR ONZE WEBSITE VOOR: Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:www.zanussi.com/supportWijzigingen voorbehouden. INHOUDSOPGAVE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Kinderen jonger dan 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het 2 NEDERLANDSapparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Laat kinderen niet spelen met het apparaat.

• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.

• WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens gebruik.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Alleen een erkende installatietechnicus mag het apparaat en de kabel vervangen.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

• Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen.

• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

• Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon NEDERLANDS 3deze vervangen teneinde gevaarlijke situaties te voorkomen.

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie- eisen voldoet.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer voordat u het apparaat monteert of de ovendeur onbelemmerd opent.

• Het apparaat is uitgerust met een elektrisch koelsysteem. Het heeft elektrische stroom nodig. Minimumhoogte kast (Mini‐mumhoogte kast onderwerkblad)590 (600) mmKastbreedte 560 mmKastdiepte 550 (550) mmHoogte van de voorkantvan het apparaat594 mmHoogte van de achterkantvan het apparaat576 mmBreedte van de voorkantvan het apparaat595 mmBreedte van de achterkantvan het apparaat559 mmDiepte van het apparaat 569 mmIngebouwde diepte van hetapparaat548 mmDiepte met open deur 1022 mmMinimumgrootte ventilatie‐opening. Opening ge‐plaatst aan de onderkantvan de achterzijde560x20 mmLengte netvoedingskabel.Kabel wordt in de rechter‐hoek van de achterzijdegeplaatst1500 mmBevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor 4 NEDERLANDSdat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Dit apparaat wordt geleverd met stekker en netsnoer. Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen: Totaal vermogen (W) Doorsnede kabel (mm²) maximaal 1380 3 x 0.75 maximaal 2300 3 x 1 maximaal 3680 3 x 1.5 De aardkabel (groene/gele kabel) moet 2 cm langer zijn dan fase- en neutrale kabels (blauwe en bruine kabels).

WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

• De specificatie van dit apparaat niet wijzigen.

• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Schakel het apparaat telkens na gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hete lucht ontsnappen.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen kracht uit op een geopende deur.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gebruikt, kan er alcohol- luchtmengsel ontstaan.

• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen: – zet geen kookgerei of andere voorwerpen direct op de bodem van het apparaat. – leg geen aluminiumfolie op de bodem van de ruimte in het apparaat. – plaats geen water direct in het hete apparaat. – haal vochthoudende schotels en eten uit het apparaat als u klaar bent met koken. – wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer. NEDERLANDS 5• Alle bereidingen moeten worden uitgevoerd met gesloten ovendeur.

• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Gebruik alleen lampjes met dezelfde specificaties.

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten. 6 NEDERLANDS3. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

(*mm) NEDERLANDS 73.2 Bevestiging van de oven aan de kast

4. BESCHRIJVING VAN HET PRODUCT

4.1 Algemeen overzicht

Knop voor verwarmingsfuncties

Bedieningsknop (voor de temperatuur)

Bak voor reiniging met water

• Bakplaat Voor gebak en koekjes.

5. VOOR HET EERSTE GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

5.1 Eerste reiniging

Verwijder alle onderdelen van de oven. Zie het hoofdstuk 'Onderhoud en reiniging'. Reinig de oven en accessoires voor het eerste gebruik. Zet de accessoires terug in de beginstand.

Warm de lege oven voor het eerste gebruik voor. 8 NEDERLANDS1. Stel de functie in. Stel de maximale temperatuur in.

2. Laat de oven een uur werken.

3. Stel de functie in. Stel de maximale

4. Laat de oven 15 minuten werken.

5. Zet de oven uit en laat deze afkoelen.

Accessoires kunnen heter worden dan normaal. De oven kan een vreemde geur en rook afgeven. Zorg dat er voldoende luchtcirculatie in de ruimte is.

6. DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

6.1 Verwarmingsfuncties

Verwar‐ mingsfunc‐ tie Toepassing Uit-stand De oven is uitgeschakeld. Warme lucht Voor het braden of bakken van ge‐ rechten waarvoor dezelfde berei‐ dingstemperatuur nodig is, op meer‐ dere roosterhoogten, zonder dat er smaken worden overgebracht van het ene naar het andere gerecht. Warmelucht (vochtig) Deze functie is ontworpen om tij‐ dens de bereiding energie te bespa‐ ren. Bij het gebruik van deze functie kan de temperatuur in de ruimte ver‐ schillen van de ingestelde tempera‐ tuur. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Da‐ gelijks gebruik", opmerkingen op: Warmelucht (vochtig) . Onderwarmte Voor het bakken van taarten met een knapperige bodem en het inma‐ ken van voedsel. Grill Voor het roosteren van dunne stuk‐ jes voedsel en voor het maken van toast. Grill Intens Voor het roosteren van dunne stuk‐ jes voedsel in grote hoeveelheden en voor het maken van toast. Verwar‐ mingsfunc‐ tie Toepassing Pizza-functie Voor het bakken van pizza. Voor in‐ tensieve bruining en een knapperige bodem. Stel de temperatuur in op 230 °C. Boven- /onder‐ warmte / Rei‐ nigen met wa‐ ter Voor het bakken en braden op één rekstand. Zie het hoofdstuk "Onderhoud en reiniging" voor meer informatie over: Aqua Clean.

6.2 Toelichting van: Warmelucht

(vochtig) Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1. De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie. Zie het hoofdstuk 'Hints and tips’, Warmelucht (vochtig) voor bereidingsinstructies. Zie voor algemene aanbevelingen voor energiebesparing het hoofdstuk ‘Energie-efficiëntie’, Energiebesparing.

6.3 Instellen: Verwarmingsfunctie

Stap 1 Draai aan de knop voor de verwar‐ mingsfuncties om een verwarmings‐ functie te selecteren. Stap 2 Draai aan de regelknop om de tempe‐ ratuur te selecteren. NEDERLANDS 9Stap 3 Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen.

7.1 Hoe instellen: Einde bereiding

Hier stelt u de tijd in voor het uitschakelen van de ovenfuncties. Stap 1 Selecteer de ovenfunctie en de temperatuur. Stap 2 Draai de knop van de timer naar zijn volledige bereik. Stap 3 Draai de knop van de timer om de uitschakeltijd in te stellen. Wanneer de ingestelde tijd eindigt, klinkt er een geluidssignaal en schakelt de oven uit. Stap 4 Draai de knop voor de ovenfuncties en de temperatuurknop naar de uit-stand.

8. GEBRUIK VAN DE ACCESSOIRES

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

8.1 Accessoires plaatsen

Bakrooster: Plaats het rooster tussen de geleidestangen van de inschuifrailen zorg ervoor dat de pootjes om‐ laag wijzen. Bakplaat: Schuif de plaat tussen de geleidestangen van de inschuifrail.

Als de oven in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Als u de oven uitschakelt, kan de koelventilator blijven werken totdat de oven is afgekoeld.

9.2 Veiligheidsthermostaat

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

10. AANWIJZINGEN EN TIPS

Raadpleeg de hoofdstukken Veiligheid.

De oven heeft vijf rekniveaus. Tel de rekniveaus vanaf de bodem van de oven. Uw oven kan anders bakken of roosteren dan de oven die u tot nu toe gebruikt heeft. In de onderstaande tabel vindt u de standaardinstellingen voor temperatuur, kooktijd en roosterniveau. Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept. De oven heeft een speciaal systeem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Dit reduceert zowel de bereidingstijd als het energieverbruik. Voor de bereiding van gebak De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken. Als u twee bakplaten tegelijkertijd gebruikt, dient u één niveau ertussen leeg te laten. Voor de bereiding van vlees en vis Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er niet uit stroomt. Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd. Bereidingstijden De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume. Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden. NEDERLANDS 1110.2 Bakken en roosteren CA‐ KES Boven- /onderwarmte Warme lucht (min) (°C) (°C) Recepten met klopper 170 2 160 3 45 - 60 Cakevorm Zandkoekjesdeeg 170 2 160 3 20 - 30 Cakevorm Kwarktaart met karnemelk 170 1 160 1 70 - 80 Cakevorm, Ø 26

Strudel 175 3 150 2 60 - 80 Bakplaat Jamtaart 170 2 165 2 30 - 40 Bakplaat Kerstkrans, ver‐ warm de oven voor 160 2 150 2 90 - 120 Cakevorm, Ø 20

Pruimentaart, ver‐ warm de oven voor 175 1 160 2 50 - 60 Broodvorm Koekjes 140 3 140 - 150 3 30 - 35 Bakplaat Koekjes, twee ni‐ veaus - - 140 - 150 2 en 4 35 - 40 Bakplaat Koekjes, drie ni‐ veaus 120 3 120 3 80 - 100 Bakplaat Schuimgebakjes 190 3 180 3 15 - 20 Bakplaat Broodjes, ver‐ warm de oven voor 190 3 170 3 25 - 35 Bakplaat Eclairs, één ni‐ veau 180 2 170 2 45 - 70 Bakplaat Eclairs, twee ni‐ veaus 160 1 150 2 110 - 120 Bakplaat Taartjes 170 1 160 1 50 - 60 Bakplaat Rijke vruchtenca‐

190 3 190 3 12 - 20 Bakplaat Victoriataart met jamvulling 190 3 170 3 25 - 35 Bakplaat Verwarm de lege oven voor. 12 NEDERLANDSBROOD EN PIZZA Boven- /onderwarmte Warme lucht (min) (°C) (°C) Witbrood, 1 - 2 stuks, 0,5 kg elk 190 1 190 1 60 - 70 - Roggebrood, voorverwarming is niet nodig 190 1 180 1 30 - 45 Broodvorm Broodjes, 6 - 8 broodjes

230 - 250 1 230 - 250 1 10 - 20 Bakplaat

Pizza 200 3 190 3 10 - 20 Bakplaat / Braad‐ pan Scones 200 3 190 3 10 - 20 Bakplaat Verwarm de lege oven voor. Gebruik de taartvorm. FLANS Boven- /onderwarmte Warme lucht (min) (°C) (°C) Pastataart, voorver‐ warming is niet nodig 200 2 180 2 40 - 50 Hartige groentetaart, voorverwarming is niet nodig 200 2 175 2 45 - 60 Quiches 180 1 180 1 50 - 60 Lasagne 180 - 190 2 180 - 190 2 25 - 40 Cannelloni 180 - 190 2 180 - 190 2 25 - 40 Maak gebruik van het bakrooster. VLEES Boven- /onderwarmte Warme lucht (min) (°C) (°C) Rundvlees 200 2 190 2 50 - 70 Varkensvlees 180 2 180 2 90 - 120 Kalfsvlees 190 2 175 2 90 - 120 Engelse rosbief, rood 210 2 200 2 50 - 60 NEDERLANDS 13VLEES Boven- /onderwarmte Warme lucht (min) (°C) (°C) Engelse rosbief, medi‐

Bedek de bakplaten met vetbestendig papier of bakpapier. Voor een beter resultaat, stop de oven halverwege de droogtijd, open de deur en laat het een nacht afkoelen om het drogen af te ronden. Gebruik de derde rekstand voor 1 bakplaat. Gebruik de eerste en de vierde rekstand voor 2 bakplaten. GROENTEN (°C) (u) Bonen 60 - 70 6 - 8 Paprika’s 60 - 70 5 - 6 GROENTEN (°C) (u) Soepgroenten 60 - 70 5 - 6 Champignons 50 - 60 6 - 8 Kruiden 40 - 50 2 - 3 Stel de temperatuur in op 60 - 70 °C. FRUIT (u) Pruimen 8 - 10 Abrikozen 8 - 10 Schijfjes appel 6 - 8 Peren 6 - 9

10.5 Warmelucht (vochtig) - aanbevolen accessoires

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies. NEDERLANDS 15Pizza pan Ovenschotel Ovenschaaltjes Blik voor flanbodem Donker, niet-reflecterend Diameter van 28 cm Donker, niet-reflecterend Diameter van 26 cm Keramiek 8 cm diameter, 5 cm hoog Donker, niet-reflecterend Diameter van 28 cm

10.6 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan. (°C) (min) Zoete broodjes, 12 stuks bakplaat of lekschaal 175 3 40 - 50 Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 45 Pizza, bevroren, 0,35

rooster 180 2 45 - 55 Koninginnenbrood (opgerolde cake met jam) bakplaat of lekschaal 170 2 30 - 40 Brownie bakplaat of lekschaal 170 2 45 - 50 Soufflé, 6 stuks keramieken vormpjes op roos‐ ter 190 3 45 - 55 Luchtige vlaaibodem flanvorm op rooster 180 2 35 - 45 Victoriataart met jam‐ vulling ovenschaal op rooster 170 2 35 - 50 Gepocheerde vis, 0,3

bakplaat of lekschaal 180 2 35 - 45 Hele vis, 0,2 kg bakplaat of lekschaal 180 3 25 - 35 Visfilet, 0,3 kg pizzavorm op rooster 170 3 30 - 40 Gepocheerd vlees, 0,25 kg bakplaat of lekschaal 180 3 35 - 45 Sjasliek, 0,5 kg bakplaat of lekschaal 180 3 40 - 50 Koekjes, 16 stuks bakplaat of lekschaal 150 2 30 - 45 Makarons, 20 stuks bakplaat of lekschaal 180 2 45 - 55 Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40 16 NEDERLANDS(°C) (min) Hartig gebak, 16 stuks bakplaat of lekschaal 170 2 35 - 45 Zandkoekjes, 20 stuks bakplaat of lekschaal 150 2 40 - 50 Taartjes, 8 stuks bakplaat of lekschaal 170 2 30 - 40 Groenten, gepo‐ cheerd, 0,4 kg bakplaat of lekschaal 180 2 35 - 45 Vegetarisch omelet pizzavorm op rooster 180 3 35 - 45 Mediterrane groen‐ ten, 0,7 kg bakplaat of lekschaal 180 4 35 - 45

10.7 Aanwijzingen voor

testinstituten Testen volgens IEC 60350-1. (°C) (min) Kleine ca‐ kes, 20 stuks per bakplaat Boven- /onder‐ warmte Bakplaat 3 170 20 - 30 - Kleine ca‐ kes, 20 stuks per bakplaat Warme lucht Bakplaat 3 150 -

Kleine ca‐ kes, 20 stuks per bakplaat Warme lucht Bakplaat 2 en 4 150 -

Appeltaart, 2 blikken Ø20 cm Boven- /onder‐ warmte Bakrooster 2 180 70 - 90 - Appeltaart, 2 blikken Ø20 cm Warme lucht Bakrooster 2 160 70 - 90 - Biscuitge‐ bak, taart‐ vorm Ø26

Boven- /onder‐ warmte Bakrooster 2 170 40 - 50 Verwarm de oven 10 minuten voor. Biscuitge‐ bak, taart‐ vorm Ø26

Warme lucht Bakrooster 2 en 4 160 40 - 60 Verwarm de oven 10 minuten voor. Zandtaart‐ deeg Warme lucht Bakplaat 3 140 -

Zandtaart‐ deeg Warme lucht Bakplaat 2 en 4 140 -

Zandtaart‐ deeg Boven- /onder‐ warmte Bakplaat 3 140 -

Geroosterd brood, 4 - 6 stuks Grill Bakrooster 4 max. 2 - 3 minuten eer‐ ste kant; 2 - 3 mi‐ nuten tweede kant Verwarm de oven 3 minuten voor. Runderbur‐ ger, 6 stuks, 0,6 kg Grill Rooster en lekbak 4 max. 20 - 30 Plaats het rooster op het vierde niveau en de lekbak op het derde niveau in de oven. Draai het voedsel hal‐ verwege de berei‐ dingstijd om. Verwarm de oven 3 minuten voor.

11. ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

11.1 Opmerkingen over schoonmaken

Reinigingsmid‐ delen Maak de voorkant van de oven schoon met een zachte doek, warm water en een mild reini‐ gingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing. Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen. Reinig vlekken met een mild reinigingsmiddel. Dagelijks gebruik Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroor‐ zaken. Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te vermin‐ deren, dient u de oven 10 minuten te laten werken voordat u er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in de oven. Droog de uitsparing na elk gebruik met een zachte doek. 18 NEDERLANDSAccessoires Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen. Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voor‐ werpen.

11.2 Ga als volgt te werk voor

gebruik: Reinigen met water Deze reinigingsprocedure maakt gebruik van vocht om achtergebleven vet en voedselresten uit de oven te verwijderen. Stap 1 Giet water in de uitsparing van de ovenruimte: 300 ml. Stap 2 Stel de functie in: . Stap 3 Stel de temperatuur in op 90 °C. Stap 4 Laat de oven 30 minuten werken. Stap 5 Schakel de oven uit. Stap 6 Wacht tot de oven afgekoeld is. Maak de holte droog met een zachte doek.

11.3 Hoe te verwijderen en installeren: Deur

De ovendeur beschikt over twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert. LET OP! Gebruik de oven nooit zonder de glasplaten. Stap 1 Open de deur volledig en houd beide schar‐ nieren vast. Stap 2 Til de hendel op beide scharnieren volledig omhoog en draai het. Stap 3 Sluit de ovendeur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek. Stap 4 Leg de deur op een zachte doek op een sta‐ biele ondergrond. NEDERLANDS 19Stap 5 Deurafdekking (B) aan de bovenkant van dedeur aan beide kanten vastpakken en naarbinnen drukken om de klemsluiting te ont‐grendelen.Stap 6 Trek de deurlijst naar voren om hem te ver‐wijderen.

Stap 7 Houd de glasplaat van de deur bij de boven‐kant vast en trek deze voorzichtig naar bui‐ten. Zorg dat het glas volledig uit de gelei‐ders schuift.Stap 8 Reinig de glasplaten met een sopje. Droogde glasplaten voorzichtig af. Reinig de glas‐platen niet in de vaatwasser.Stap 9 Installeer na het reinigen de glasplaat en deovendeur.De bedrukte zone moet naar de binnenkant van dedeur gericht zijn. Zorg ervoor dat het oppervlak vande glasplaat op de bedrukte zijde na de installatie nietruw aanvoelt.Als de deur correct wordt geïnstalleerd, klikt de randvan de deur.Zorg ervoor dat u de interne glasplaat correct in deuitsparingen plaatst.

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn. Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden. Voordat u de lamp vervangt: Stap 1 Stap 2 Stap 3Schakel de oven uit. Wacht tot deoven afgekoeld is.Trek de oven uit het stopcontact. Plaats een doek op de bodem vande holte. 20 NEDERLANDSAchterlamp Stap 1 Draai de glazen afdekking om die te verwijderen. Stap 2 Reinig het glazen deksel. Stap 3 Vervang de lamp door een geschikte hittebestendige lamp van 300 °C. Stap 4 Installeer het glazen deksel.

12. PROBLEEMOPLOSSING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

12.1 Wat te doen in de volgende

gevallen... Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum. Probleem Controleer of de vol‐ gende zaken gel‐ den... De oven wordt niet warm. De zekering is doorgesla‐ gen. De deurpakking is be‐ schadigd. Gebruik de oven niet. Neem contact op met een erkend servicecen‐ trum. Probleem Controleer of de vol‐ gende zaken gel‐ den... Einde van het koken - is niet ingesteld. Instellen: Einde van het koken. Zie 'Klokfuncties'. De lamp werkt niet. De lamp is opgebrand.

12.2 Onderhoudsgegevens

Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper ofeen erkende serviceafdeling. De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de binnenkant van de oven. Verwijder het typeplaatje niet uit de ovenruimte. Wij adviseren u om de gegevens hier te noteren: Model (MOD.) ......................................... Productnummer (PNC) ......................................... Serienummer (S.N.) .........................................

13. ENERGIEZUINIGHEID

13.1 Productinformatie- en productinformatieblad*

Naam leverancier Zanussi Modelidentificatie ZOHWF1X1 949496726 Energie-efficiëntie-index 95.2 NEDERLANDS 21Energie-efficiëntieklasse A Energieverbruik bij een standaardbelasting, stand boven + onder‐ warmte

Energieverbruik bij een standaardbelasting, stand hetelucht 0.80 kWh/cyclus Aantal ruimten 1 Warmtebron Elektriciteit Volume 68 l Soort oven Inbouwoven Massa 25.9 kg

• Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014. Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B. Voor Oekraïne overeenkomstig 568/32020. De energie-efficiëntieklasse is niet van toepassing op Rusland. EN 60350-1 - Elektrische huishoudelijke kookapparaten - Deel 1: Range-ovens, ovens, stoomovens en grills - Methoden voor prestatiemeting.

13.2 Energiebesparing

Deze oven bevat functies die u helpen energie te besparen tijdens het dagelijks koken. Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit. Gebruik metalen kookgerei om meer energie te besparen. Verwarm de oven indien mogelijk niet voor het koken voor. Houd de onderbrekingen tussen het bakken zo kort mogelijk als u een aantal gerechten tegelijkertijd bereidt. Bereiding met hete lucht Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen. Restwarmte Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven zorgt ervoor dat het gerecht wordt voltooid. U kunt de restwarmte gebruiken om andere maaltijden op te warmen. Eten warm houden Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Warmelucht (vochtig) Functie is ontworpen om tijdens de bereiding energie te besparen.

14. MILIEUBESCHERMING

Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 22 NEDERLANDSVISIT OUR WEBSITE TO: Get usage advice, brochures, trouble shooter, service and repair information:www.zanussi.com/supportSubject to change without notice. CONTENTS
