GEBRUIKSAANWIJZING ZOHKA4X1 ZANUSSI

GETTING STARTED? EASY. User Manual ZOHKA4X1 NL Gebruiksaanwijzing 2 Oven FR Notice d'utilisation 29 FourVISIT OUR WEBSITE TO: Get usage advice, brochures, trouble shooter, service and repair information: www.zanussi.com/support VEILIGHEIDSINFORMATIE Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

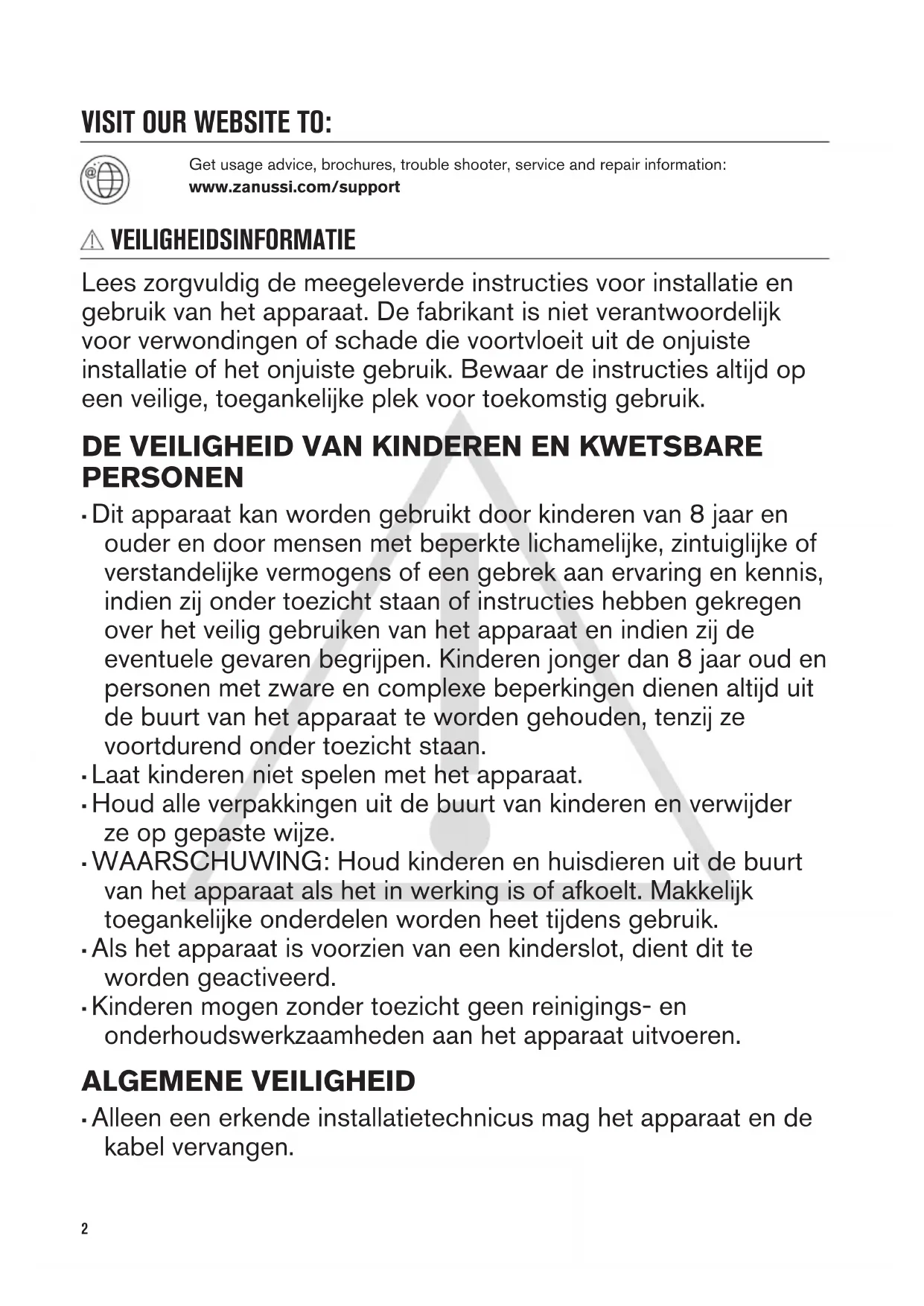

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen. Kinderen jonger dan 8 jaar oud en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Laat kinderen niet spelen met het apparaat.

• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gepaste wijze.

• WAARSCHUWING: Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Makkelijk toegankelijke onderdelen worden heet tijdens gebruik.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.

• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren. ALGEMENE VEILIGHEID

• Alleen een erkende installatietechnicus mag het apparaat en de kabel vervangen. 2• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. U dient te voorkomen de verwarmingselementen aan te raken.

• Gebruik altijd ovenhandschoenen om accessoires of kookgerei te plaatsen of verwijderen.

• Voordat u welke onderhoudshandeling dan ook verricht, dient u de stekker van het apparaat uit het stopcontact te trekken.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.

• Gebruik het apparaat niet voordat u het in de ingebouwde structuur installeert.

• Gebruik geen stoomreiniger om het apparaat schoon te maken.

• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken, deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

• Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.

• Om de inschuifrails te verwijderen trekt u eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Installeer de inschuifrails in de omgekeerde volgorde. VEILIGHEIDSVOORSCHRIFTEN INSTALLATIE WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Volg de installatie-instructies die zijn meegeleverd met het apparaat.

• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.

• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer voordat u het apparaat monteert of de ovendeur onbelemmerd opent.

• Het apparaat is uitgerust met een elektrisch koelsysteem. Het heeft elektrische stroom nodig. Minimumhoogte kast (Minimumhoogte kast onder werkblad) 590 (600) mm Kastbreedte 560 mm Kastdiepte 550 (550) mm Hoogte van de voor- kant van het apparaat 594 mm 3Hoogte van de achter- kant van het apparaat 576 mm Breedte van de voor- kant van het apparaat 595 mm Breedte van de achter- kant van het apparaat 559 mm Diepte van het appa- raat 569 mm Ingebouwde diepte van het apparaat 548 mm Diepte met open deur 1022 mm Minimumgrootte venti- latieopening. Opening geplaatst aan de on- derkant van de achter- zijde 560x20 mm Lengte netvoedingska- bel. Kabel wordt in de rechterhoek van de achterzijde geplaatst 1500 mm Bevestigingsschroeven 4x25 mm ELEKTRISCHE AANSLUITING WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

• Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.

• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.

• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.

• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

• Dit apparaat wordt geleverd met stekker en netsnoer. Kabeltypes die van toepassing zijn op de in- stallatie of vervanging voor Europa: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen: Totaal vermogen (W) Doorsnede kabel (mm²) maximaal 1380 3 x 0.75 maximaal 2300 3 x 1 maximaal 3680 3 x 1.5 De aardkabel (groene/gele kabel) moet 2 cm langer zijn dan fase- en neutrale kabels (blauwe en bruine kabels). GEBRUIK WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.

• De specificatie van dit apparaat niet wijzigen. 4• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.

• Laat het apparaat tijdens het gebruik niet onbeheerd achter.

• Schakel het apparaat telkens na gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat als het apparaat aan staat. Er kan hete lucht ontsnappen.

• Bedien het apparaat niet met natte handen of als het contact maakt met water.

• Oefen geen kracht uit op een geopende deur.

• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.

• Open de deur van het apparaat voorzichtig. Als u alcoholische toevoegingen gebruikt, kan er alcohol-luchtmengsel ontstaan.

• Houd vonken of open vlammen uit de buurt van het apparaat bij het openen van de deur.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat. WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen: – zet geen kookgerei of andere voorwerpen direct op de bodem van het apparaat. – leg geen aluminiumfolie op de bodem van de ruimte in het apparaat. – plaats geen water direct in het hete apparaat. – haal vochthoudende schotels en eten uit het apparaat als u klaar bent met koken. – wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

• Gebruik een diepe pan voor vochtige taarten. Fruitsappen kunnen permanente vlekken maken.

• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.

• Alle bereidingen moeten worden uitgevoerd met gesloten ovendeur.

• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat volledig afgekoeld is na gebruik.

ONDERHOUD EN REINIGING

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.

• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.

• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.

• Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking. BINNENVERLICHTING WAARSCHUWING! Gevaar voor elektrische schokken.

• Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Gebruik alleen lampjes met dezelfde specificaties. SERVICE

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

• Gebruik uitsluitend originele reserveonderdelen. AFVALVERWERKING WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact. 5• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

• Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in het apparaat vast komen te zitten. MONTAGE WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. INBOUWEN

Knop voor verwarmingsfuncties

Bedieningsknop (voor de temperatuur)

Uitsparing van de ovenruimte - Bak voor reiniging met water

Verwijderbare inschuifrail

• Grill-/braadpan Voor bakken en roosteren of als pan om vet op te vangen.

• AirFry Om voedsel te bakken met minder olie of zonder bakpapier. BEDIENINGSPANEEL VERZONKEN KNOPPEN Om het apparaat te bedienen, moet u de bedieningsknop indrukken. De knop komt dan naar buiten. 7SENSORVELD / KNOPPEN De tijd instellen. De klokfunctie instellen. De tijd instellen. DISPLAY A B A. Klokfuncties B. Timer

VOOR HET EERSTE GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR HET EERSTE GEBRUIK

De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer wordt verlucht. Stap 1 Stap 2 Stap 3 De klok instellen De oven reinigen De lege oven voorverwar- men.

2. , - druk om het uur in

1. Verwijder alle accessoires

en verwijderbare inschuif- rails uit de oven.

2. Maak de oven en de ac-

cessoires schoon met een zachte doek, warm water en een mild reinigingsmid- del.

1. Stel de maximale tempera-

tuur in voor de functie: . Tijd: 1 u.

2. Stel de maximale tempera-

tuur in voor de functie: . Tijd: 15 min.

3. Stel de maximale tempera-

tuur in voor de functie: . Tijd: 15 min. Schakel de oven uit en wacht tot deze afgekoeld is. Plaats de accessoires en de verwijderbare in- schuifrails in de oven. 8DAGELIJKS GEBRUIK WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. INSTELLEN: VERWARMINGSFUNCTIE Stap 1 Draai aan de knop voor de verwar- mingsfuncties om een verwar- mingsfunctie te selecteren. Stap 2 Draai aan de regelknop om de temperatuur te selecteren. Stap 3 Draai wanneer het bereiden stopt aan de knoppen naar de uit-stand om de oven uit te schakelen. VERWARMINGSFUNCTIES Verwarmings- functie Toepassing Uit-stand De oven is uitgeschakeld. Binnenverlich- ting Om de lamp in te schake- len. Warmelucht (vochtig) Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de in- gestelde temperatuur. De restwarmte wordt gebruikt. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer infor- matie het hoofdstuk "Dage- lijks gebruik", opmerkingen op: Warmelucht (vochtig) . Hetelucht Bakken op maximaal drie rekstanden tegelijkertijd en voedsel drogen. Stel de temperatuur 20 °C tot 40 °C lager in dan voor Boven- /onderwarmte. Verwarmings- functie Toepassing Onderwarmte Voor het bakken van taarten met een knapperige bodem en het inmaken van voed- sel. Turbo grill Voor het braden van grote- re stukken vlees of gevo- gelte met botten op één ni- veau. Voor gratineren en bruinen. Pizza-functie / AirFry Voor het bakken van pizza. Voor intensieve bruining en een knapperige bodem. Om voedsel te bakken met minder olie of zonder bak- papier. Voor gerechten zoals frietjes of pizza. Ontdooien Om voedsel te ontdooien (groenten en fruit). De ont- dooitijd hangt af van de hoeveelheid en dikte van het voedsel. Grill Intens Voor het roosteren van dun- ne stukjes voedsel in grote hoeveelheden en voor het maken van toast. Boven- / onderwarmte / Reinigen met water Voor het bakken en braden op één rekstand. Zie het hoofdstuk "Onder- houd en reiniging" voor meer informatie over: Aqua Clean.

TOELICHTING VAN: WARMELUCHT

(VOCHTIG) Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten overeenkomstig EU 65/2014 en EU 66/2014. Testen volgens EN 60350-1. De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie- efficiëntie. Bij gebruik van deze functie gaat de verlichting automatisch uit. 9loading-circle-1Instellen: Kookwekker Stap 1 - druk herhaaldelijk. - begint te knipperen. Stap 2 , - druk hierop om de tijd in te stellen. De functie wordt automatisch na 5 seconden gestart. Wanneer de ingestelde tijd is verstreken, klinkt er een geluidssignaal. Stap 3 Druk op een willekeurige toets om het signaal uit te zetten. Stap 4 Draai de knoppen naar de uitstand. Annuleren: Klokfuncties Stap 1 - druk herhaaldelijk totdat het klokfunctiesymbool begint te knipperen. Stap 2 Indrukken en vasthouden: . De klokfunctie schakelt na enkele seconden uit.

GEBRUIK VAN DE ACCESSOIRES

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. ACCESSOIRES PLAATSEN Een kleine inkeping bovenaan verhoogt de veiligheid. Deze inkepingen voorkomen bovendien omkanteling. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt. Bakrooster: Plaats het rooster tussen de geleidestangen van de inschuifrailen zorg ervoor dat de pootjes omlaag wijzen. 11Braadpan: Schuif de plaat tussen de geleidestangen van de inschuifrail. Bakrooster, Braadpan: Plaats de plaat tussen de geleiders van de inschuifrails en het bakrooster op de gelei- ders erboven. AirFry: Plaats de plaat op de derde rekstand. Plaats de bakplaat op de eerste rekstand. EXTRA FUNCTIES KOELVENTILATOR Als de oven in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van de oven koel te houden. Na het uitschakelen van de oven blijft de ventilatie doorgaan totdat de oven is afgekoeld. VEILIGHEIDSTHERMOSTAAT Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid. KOOKADVIEZEN De oven heeft vijf rekniveaus. Tel de rekniveaus vanaf de bodem van de oven. 12Uw oven kan anders bakken of roosteren dan de oven die u tot nu toe gebruikt heeft. In de onderstaande tabel vindt u de standaardinstellingen voor temperatuur, kooktijd en roosterniveau. Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept. De oven heeft een speciaal systeem dat de lucht circuleert en voor doorlopende recycling van stoom zorgt. Dankzij dit systeem is het mogelijk om voedsel te bereiden in een atmosfeer met stoom en worden de gerechten zacht van binnen en knapperig van buiten. Dit reduceert zowel de bereidingstijd als het energieverbruik. Voor de bereiding van gebak De ovendeur mag pas worden geopend als driekwart van de baktijd is verstreken. Als u twee bakplaten tegelijkertijd gebruikt, dient u één niveau ertussen leeg te laten. De functie Boven + onderwarmte is samen met de standaard temperatuur ideaal voor het bakken van brood. Voor de bereiding van vlees en vis Gebruik een diepe bak voor erg vet voedsel om te oven te behoeden voor blijvende vetvlekken. Laat het vlees ongeveer 15 minuten rusten voordat u het aansnijdt, zodat het vleessap er niet uit stroomt. Om te veel rook tijdens het braden in de oven te vermijden, kunt u een beetje water in de lekbak gieten. Om rook te vermijden, voegt u water toe wanneer het is opgedroogd. Bereidingstijden De bereidingsduur is afhankelijk van het soort voedsel, de samenstelling en het volume. Houd in eerste instantie het bereidingsproces in de gaten. Zoek bij het gebruik van dit apparaat de beste instellingen (temperatuur, bereidingsduur, etc.) voor uw kookgerei, recepten en hoeveelheden.

CAKES Boven- /onderwarmte Hetelucht (min) (°C) (°C) Recepten met klopper 170 2 160 3 (2 en 4) 45 - 60 Cakevorm Zandkoekjes- deeg 170 2 160 3 (2 en 4) 20 - 30 Cakevorm Kwarktaart met karnemelk 170 1 165 2 60 - 80 Cakevorm, Ø 26 cm Strudel 175 3 150 2 60 - 80 Bakplaat Jamtaart 170 2 165 2 30 - 40 Cakevorm, Ø 26 cm Kerstkrans, verwarm de oven voor 160 2 150 2 90 - 120 Cakevorm, Ø 20 cm Pruimentaart, verwarm de oven voor 175 1 160 2 50 - 60 Broodvorm Muffins 170 3 140 -

2 en 4 25 - 35 Bakplaat Muffins, drie niveaus - - 140 -

1, 3 en 5 30 - 45 Bakplaat Koekjes 140 3 140 -

3 30 - 35 Bakplaat Koekjes, twee niveaus - - 140 -

2 en 4 35 - 40 Bakplaat Koekjes, drie niveaus - - 140 -

1, 3 en 5 35 - 45 Bakplaat Schuimgebak- jes 120 3 120 3 80 - 100 Bakplaat Schuimgebak- jes, twee ni- veaus, ver- warm de oven voor - - 120 2 en 4 80 - 100 Bakplaat Broodjes, ver- warm de oven voor 190 3 190 3 12 - 20 Bakplaat Eclairs 190 3 170 3 25 - 35 Bakplaat Eclairs, twee niveaus - - 170 2 en 4 35 - 45 Bakplaat Taartjes 180 2 170 2 45 - 70 Cakevorm, Ø 20 cm Rijke vruchten- cake 160 1 150 2 110 -

Pizza 230 - 250 1 230 - 250 1 10 - 20 Geëmail- leerde plaat Scones 200 3 190 3 10 - 20 Bakplaat Verwarm de lege oven voor. Gebruik de taartvorm. FLANS Boven- /onderwarmte Hetelucht (min) (°C) (°C) Pastataart, voorverwarming is niet nodig 200 2 180 2 40 - 50 Hartige groentetaart, voor- verwarming is niet nodig 200 2 175 2 45 - 60 Quiches 180 1 180 1 50 - 60 Lasagne 180 - 190 2 180 - 190 2 25 - 40 Cannelloni 180 - 190 2 180 - 190 2 25 - 40 Gebruik de tweede rekstand. Maak gebruik van het bakrooster. 15VLEES Boven- /onderwarmte Hetelucht (min) (°C) (°C) Rundvlees 200 190 50 - 70 Varkensvlees 180 180 90 - 120 Kalfsvlees 190 175 90 - 120 Engelse rosbief, rood 210 200 50 - 60 Engelse rosbief, medium 210 200 60 - 70 Engelse biefstuk, bien cuit 210 200 70 - 75 VLEES Boven- /onderwarmte Hetelucht (min) (°C) (°C) Varkensbraadstuk, met zwoerd 180 2 170 2 120 - 150 Varkensschenkel, 2 stuks 180 2 160 2 100 - 120 Lamsbout 190 2 175 2 110 - 130 Hele kip 220 2 200 2 70 - 85 Hele kalkoen 180 2 160 2 210 - 240 Hele eend 175 2 220 2 120 - 150 Hele gans 175 2 160 1 150 - 200 Konijn, in stukken gesneden 190 2 175 2 60 - 80 Haas, in stukken gesneden 190 2 175 2 150 - 200 Hele fazant 190 2 175 2 90 - 120 Gebruik de tweede rekstand. 16VIS Boven- /onderwarmte Hetelucht (min) (°C) (°C) Forel / Zeebrasem, 3 - 4 vissen 190 175 40 - 55 Tonijn / Zalm, 4 - 6 filets 190 175 35 - 60 GRILL Verwarm de lege oven voor. Gebruik de vierde rekstand. Grill met de maximale temperatuurinstelling. GRILLEN (kg) (min) 1e kant (min) 2e kant Ossenhaas, 4 stuks 0,8 12 - 15 12 - 14 Biefstuk, 4 stuks 0,6 10 - 12 6 - 8 Worstjes, 8 - 12 - 15 10 - 12 Varkenskoteletten, 4 stuks 0,6 12 - 16 12 - 14 Halve kip, 2 1 30 - 35 25 - 30 Kebabs, 4 - 10 - 15 10 - 12 Kippenborst, 4 stuks 0,4 12 - 15 12 - 14 Hamburgers, 6 0,6 20 - 30 - Visfilet, 4 stuks 0,4 12 - 14 10 - 12 Geroosterde sandwiches, 4 - 6 - 5 - 7 - Geroosterd brood, 4 - 6 - 2 - 4 2 - 3 TURBO GRILL Verwarm de lege oven voor. Gebruik de eerste of tweede rekstand. Om de baktijd te berekenen vermenigvuldigt u de tijd die in de onderstaande tabel wordt gegeven met de centimeters van de dikte van de filet. RUNDVLEES (°C) (min) Rosbief of ossen- haas, rood

Rosbief of ossen- haas, gaar

AIRFRY Leg het eten direct op het blad. Stel de temperatuur in op 180 - 220°C. Gebruik de functie: Pizza-functie /AirFry. Het voedsel hoeft niet omgedraaid te worden tijdens het koken. Frietjes, bevroren - Frietjes, vers Breng 1 eetlepel olie aan. Aardappelpartjes, bevroren

18Aardappelpartjes, vers Breng 1 eetlepel olie aan. Aardappelburgers - Kroketjes - Loempia’s, bevroren - Geroosterde groen- ten, vers Breng 1 eetlepel olie aan. ONTDOOIEN (kg) Ontdooitijd (min.) Nadooitijd (min) Kip 1 100 - 140 20 - 30 Leg de kip op een omgekeerde onder- schotel in een groot bord. Halverwege de bereidingstijd om- draaien. Vlees 1 100 - 140 20 - 30 Halverwege de berei- dingstijd omdraaien. 0,5 90 - 120 Room 2 x 0,2 80 - 100 10 - 15 Room kan ook met nog licht bevroren deeltjes goed worden geklopt. Forel 0,15 25 - 35 10 - 15 - Aardbeien 0,3 30 - 40 10 - 20 - Boter 0,25 30 - 40 10 - 15 - Taart 1,4 60 60 -

DEHYDRATEREN - HETELUCHT

Gebruik hiervoor een met boterhampapier of bakpapier belegde plaat. Stop de oven voor een beter resultaat halverwege de droogtijd, open de deur en laat het één nacht afkoelen om het drogen te voltooien. Gebruik voor 1 bakplaat de derde rekstand. Gebruik voor 2 bakplaten de eerste en de vierde rekstand. GROENTEN (°C) (u) Bonen 60 - 70 6 - 8 Paprika’s 60 - 70 5 - 6 Soepgroenten 60 - 70 5 - 6 Champignons 50 - 60 6 - 8 Kruiden 40 - 50 2 - 3 19Stel de temperatuur in op 60 - 70 °C. FRUIT (u) Pruimen 8 - 10 Abrikozen 8 - 10 FRUIT (u) Schijfjes appel 6 - 8 Peren 6 - 9

WARMELUCHT (VOCHTIG) - AANBEVOLEN ACCESSOIRES

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies. Pizza pan Ovenschotel Ovenschaal- tjes Blik voor flanbodem Donker, niet-reflecte- rend Diameter van 28 cm Donker, niet-reflecterend Diameter van 26 cm Keramiek 8 cm diameter, 5 cm hoog Donker, niet-reflecte- rend Diameter van 28 cm WARMELUCHT (VOCHTIG) Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan. (°C) (min) Zoete broodjes, 12 stuks bakplaat of lekschaal 175 3 40 - 50 Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 45 Pizza, bevroren, 0,35 kg rooster 180 2 45 - 55 Koninginnen- brood (opgerolde cake met jam) bakplaat of lekschaal 170 2 30 - 40 Brownie bakplaat of lekschaal 170 2 45 - 50 Soufflé, 6 stuks keramieken vormpjes op rooster 190 3 45 - 55 Luchtige vlaaibo- dem flanvorm op rooster 180 2 35 - 45 20(°C) (min) Victoriataart met jamvulling ovenschaal op rooster 170 2 35 - 50 Gepocheerde vis, 0,3 kg bakplaat of lekschaal 180 2 35 - 45 Hele vis, 0,2 kg bakplaat of lekschaal 180 3 25 - 35 Visfilet, 0,3 kg pizzavorm op rooster 170 3 30 - 40 Gepocheerd vlees, 0,25 kg bakplaat of lekschaal 180 3 35 - 45 Sjasliek, 0,5 kg bakplaat of lekschaal 180 3 40 - 50 Koekjes, 16 stuks bakplaat of lekschaal 150 2 30 - 45 Makarons, 20 stuks bakplaat of lekschaal 180 2 45 - 55 Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40 Hartig gebak, 16 stuks bakplaat of lekschaal 170 2 35 - 45 Zandkoekjes, 20 stuks bakplaat of lekschaal 150 2 40 - 50 Taartjes, 8 stuks bakplaat of lekschaal 170 2 30 - 40 Groenten, gepo- cheerd, 0,4 kg bakplaat of lekschaal 180 2 35 - 45 Vegetarisch om- elet pizzavorm op rooster 180 3 35 - 45 Mediterrane groenten, 0,7 kg bakplaat of lekschaal 180 4 35 - 45

AANWIJZINGEN VOOR TESTINSTITUTEN

Bakplaat 3 170 20 - 30 - 21(°C) (min) Kleine cakes, 20 stuks per bak- plaat Hetelucht Bakplaat 3 150 -

Kleine cakes, 20 stuks per bak- plaat Hetelucht Bakplaat 2 en

Appel- taart, 2 blikken Ø20 cm Boven- / onderwarm-

Bakroos- ter 2 170 40 - 50 Verwarm de oven 10 minuten voor. Biscuit- gebak, taart- vorm Ø26 cm Hetelucht Bakroos- ter 2 160 40 - 50 Verwarm de oven 10 minuten voor. Biscuit- gebak, taart- vorm Ø26 cm Hetelucht Bakroos- ter 2 en

160 40 - 60 Verwarm de oven 10 minuten voor. Zand- taart- deeg Hetelucht Bakplaat 3 140 -

Zand- taart- deeg Hetelucht Bakplaat 2 en

Zand- taart- deeg Boven- / onderwarm-

22(°C) (min) Geroo- sterd brood, 4 - 6 stuks Grill Bakroos- ter 4 max. 2 - 3 minuten eerste kant; 2 - 3 minuten tweede kant Verwarm de oven 3 minuten voor. Runder- burger, 6 stuks, 0,6 kg Grill Rooster en lek- bak 4 max. 20 - 30 Plaats het rooster op het vierde ni- veau en de lekbak op het derde ni- veau in de oven. Draai het voedsel halverwege de be- reidingstijd om. Verwarm de oven 3 minuten voor.

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

OPMERKINGEN OVER SCHOONMAKEN

Reinigings- middelen Maak de voorkant van de oven schoon met een zachte doek, warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing. Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen. Reinig vlekken met een mild reinigingsmiddel. Dagelijks ge- bruik Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken. Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dient u de oven 10 minuten te laten werken voordat u er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in de oven. Droog de uit- sparing na elk gebruik met een zachte doek. Accessoires Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasma- chine reinigen. Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scher- pe voorwerpen.

HOE TE VERWIJDEREN: INSCHUIFRAILS/

Verwijder de inschuifrails om de oven te reinigen. 23Stap 1 Schakel de oven uit en wacht tot deze afgekoeld is. Stap 2 Trek de inschuifrail bij de voor- kant uit de zijwand. Stap 3 Trek de inschuifrail bij de achter- kant uit de zijwand en verwijder deze.

Stap 4 Installeer de inschuifrails in de omgekeerde volgorde. GA ALS VOLGT TE WERK VOOR GEBRUIK:

Deze reinigingsprocedure maakt gebruik van vocht om achtergebleven vet en voedselresten uit de oven te verwijderen. Stap 1 Giet water in de uitsparing van de ovenruimte: 300 ml. Stap 2 Stel de functie in: . Stap 3 Stel de temperatuur in op 90 °C. Stap 4 Laat de oven 30 minuten werken. Stap 5 Schakel de oven uit. Stap 6 Wacht tot de oven afgekoeld is. Maak de holte droog met een zachte doek.

HOE TE VERWIJDEREN EN INSTALLEREN: DEUR

De ovendeur beschikt over twee glasplaten. U kunt de ovendeur en de interne glasplaat verwijderen om ze schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert. LET OP! Gebruik de oven nooit zonder de glasplaten. Stap 1 Open de deur volledig en houd beide scharnieren vast. Stap 2 Til de hendel op beide scharnieren vol- ledig omhoog en draai het. 24Stap 3 Sluit de ovendeur halverwege tot de eerste openingsstand. Til hem daarna op en trek hem naar voren en verwijder hem van zijn plek. Stap 4 Leg de deur op een zachte doek op een stabiele ondergrond. Stap 5 Deurafdekking (B) aan de bovenkant van de deur aan beide kanten vastpak- ken en naar binnen drukken om de klemsluiting te ontgrendelen. Stap 6 Trek de deurlijst naar voren om hem te verwijderen.

Stap 7 Houd de glasplaat van de deur bij de bovenkant vast en trek deze voorzichtig naar buiten. Zorg dat het glas volledig uit de geleiders schuift. Stap 8 Reinig de glasplaten met een sopje. Droog de glasplaten voorzichtig af. Reinig de glasplaten niet in de vaat- wasser. Stap 9 Installeer na het reinigen de glasplaat en de ovendeur. De bedrukte zone moet naar de binnenkant van de deur gericht zijn. Zorg ervoor dat het opper- vlak van de glasplaat op de bedrukte zijde na de installatie niet ruw aanvoelt. Als de deur correct wordt geïnstalleerd, klikt de rand van de deur. Zorg ervoor dat u de interne glasplaat correct in de uitsparingen plaatst.

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn. Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden. 25Voordat u de lamp vervangt: Stap 1 Stap 2 Stap 3 Schakel de oven uit. Wacht tot de oven afgekoeld is. Trek de oven uit het stopcon- tact. Plaats een doek op de bodem van de holte. Achterlamp Stap 1 Draai de glazen afdekking om die te verwijderen. Stap 2 Reinig het glazen deksel. Stap 3 Vervang de lamp door een geschikte hittebestendige lamp van 300 °C. Stap 4 Installeer het glazen deksel. PROBLEEMOPLOSSING WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

WAT TE DOEN IN DE VOLGENDE

GEVALLEN... Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum. Probleem Controleer of de vol- gende zaken gelden... De oven wordt niet warm. De zekering is door- geslagen. De deurpakking is beschadigd. Gebruik de oven niet. Neem contact op met een erkend ser- vicecentrum. Probleem Controleer of de vol- gende zaken gelden... Op het display wordt "12.00" weergege- ven. Er is een stroomsto- ring geweest. Stel de dagtijd in. De lamp werkt niet. De lamp is opge- brand. ONDERHOUDSGEGEVENS Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper ofeen erkende serviceafdeling. De contactgegevens van het servicecentrum staan op het typeplaatje. Het typeplaatje bevindt zich aan de voorkant van de binnenkant van de oven. Verwijder het typeplaatje niet uit de ovenruimte. Wij adviseren u om de gegevens hier te noteren: Model (MOD.) ......................................... Productnummer (PNC) ......................................... Serienummer (S.N.) ......................................... 26ENERGIEZUINIGHEID

PRODUCTINFORMATIE- EN PRODUCTINFORMATIEBLAD*

Naam leverancier Zanussi Modelidentificatie ZOHKA4X1 949496262 Energie-efficiëntie-index 81.2 Energie-efficiëntieklasse A+ Energieverbruik bij een standaardbelasting, stand boven + onderwarmte

Energieverbruik bij een standaardbelasting, stand hetelucht 0.69 kWh/cyclus Aantal holtes 1 Warmtebron Elektriciteit Volume 72 l Soort oven Inbouwoven Massa 27.8 kg

• Voor de Europese Unie overeenkomstig EU-verordeningen 65/2014 en 66/2014. Voor de Republiek Belarus overeenkomstig STB 2478-2017, aanhangsel G; STB 2477-2017, bijlagen A en B. Voor Oekraïne overeenkomstig 568/32020. De energie-efficiëntieklasse is niet van toepassing op Rusland. EN 60350-1 - Elektrische huishoudelijke kookapparaten - Deel 1: Range-ovens, ovens, stoomovens en grills - Methoden voor prestatiemeting. ENERGIEBESPARING Deze oven bevat functies die u helpen energie te besparen tijdens het dagelijks koken. Zorg ervoor dat de ovendeur gesloten is als u de oven in werking stelt. Open de ovendeur niet te vaak tijdens gebruik. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit. Gebruik metalen kookgerei om meer energie te besparen. Verwarm de oven indien mogelijk niet voor het koken voor. Houd de onderbrekingen tussen het bakken zo kort mogelijk als u een aantal gerechten tegelijkertijd bereidt. Bereiding met hete lucht Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen. Restwarmte Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte in de oven zorgt ervoor dat het gerecht wordt voltooid. U kunt de restwarmte gebruiken om andere maaltijden op te warmen. Eten warm houden Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Warmelucht (vochtig) Functie is ontworpen om tijdens de bereiding energie te besparen. Als u deze functie gebruikt is de verlichting uit. 27MILIEUBESCHERMING Recycleer de materialen met het symbool . Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente. 28VISITEZ NOTRE SITE WEB POUR : Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.zanussi.com/support
