GEBRUIKSAANWIJZING DWA092450 BOSCH

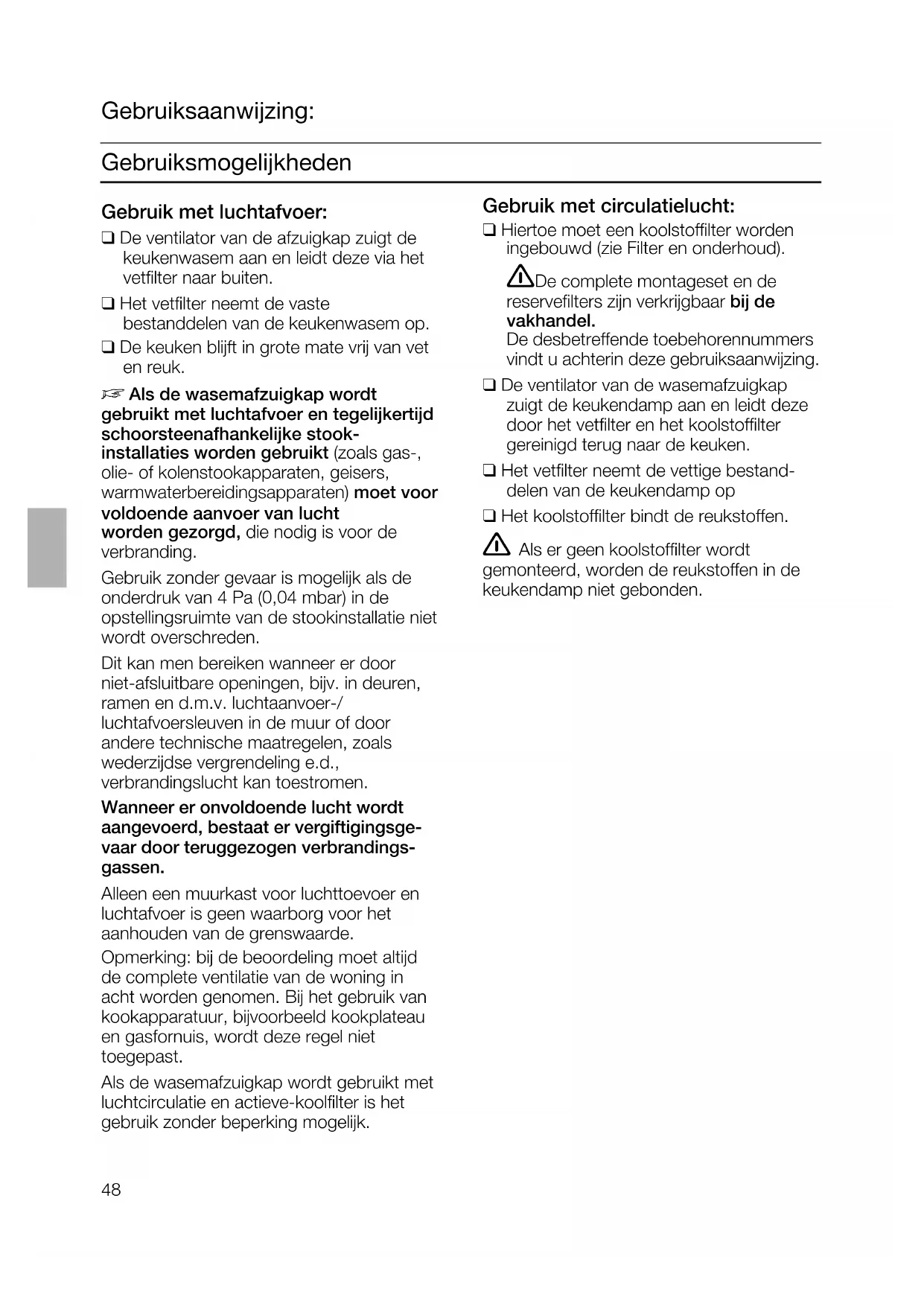

la notice d'utilisation).48 Gebruiksmogelijkheden Gebruik met luchtafvoer: ❑ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten. ❑ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op. ❑ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Gebruiksaanwijzing: Gebruik met circulatielucht: ❑ Hiertoe moet een koolstoffilter worden ingebouwd (zie Filter en onderhoud). De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. ❑ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstoffilter gereinigd terug naar de keuken. ❑ Het vetfilter neemt de vettige bestand- delen van de keukendamp op ❑ Het koolstoffilter bindt de reukstoffen. Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in de keukendamp niet gebonden.49 Vóór het eerste gebruik Belangrijke aanwijzingen: ❑ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. ❑ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften. Reparaties mogen uitsluitend worden uitgevoerd door een vakman. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. Gaskookplaten / gasfornuizen Gebruik niet meer dan 2 gaskookzones tegelijk op de hoogste stand gedurende meer dan 15 minuten. Door de inwerking van de hitte bestaat er risico van brandwonden bij het aanraken van de oppervlakken van de behuizing! De afzuigkap kan beschadigd raken door de sterke inwerking van de hitte. ❑ Denk eraan dat het vermogen van een grote brander van meer dan 5 kW (wok) overeenkomt met het vermogen van 2 gasbranders. ❑ Gebruik een gaskookzone nooit zonder dat er een pan op staat. Regel de vlam zodanig dat deze niet buiten de pan uitkomt. ❑ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat. ❑ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat. ❑ Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra). Geeft u bij het telefoongesprek op: E-nr. FD Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd. De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.50 Vóór het eerste gebruik Veiligheidsvoorschriften Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door ! opstijgende vlammen. De kookzones moeten altijd zijn bedekt met pannen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift). Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar. Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden. Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage- voorschrift). Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik. Laat kinderen niet met het apparaat spelen. Volwassenen en kinderen mogen het appa- raat nooit zonder toezicht in gebruik nemen: – wanneer zij lichamelijk, zintuiglijk of men- taal niet in staat zijn, – of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedienen. De afzuigkap voor het eerste gebruik zorgvuldig reinigen. Geen voorwerpen op de afzuigkap zetten.51 Bedienen van de wasemafzuigkap De keukenwasem wordt op de doeltreffendste manier verwijderd door: ❑ Inschakelen van de afzuigkap bij het begin van het koken. ❑ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken. Gewenste ventilatorstand instellen: ❑ Druk op de desbetreffende toets. Verlichting: ❑ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld. Licht Ventilatorstanden

Licht Ventilatorstanden Intensieve stand: ❑ Met de intensieve stand P wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig. Licht Ventilator- standen Intensieve stand52 Filter en onderhoud Vetfilters: Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt. De filtermatten bestaan uit onbrandbaar materiaal. Let op: Bij toenemende verzadiging met vethoudende resten neemt de ontvlam- baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed. Belangrijk: Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden. Reiniging van de metalen vetfilters: ❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd. ❑ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk. Belangrijk: Zeer verzadigde vetfilters niet samen met vaatwerk reinigen. ❑ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoon- spoelen en laten afdruipen.

Metalen vetfilters verwijderen en aanbrengen: Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de

richting van de pijl in en klap de vetfilters naar beneden. Houd hierbij uw andere hand onder de vetfilters.53 Filter en onderhoud Koolstoffilter: Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie. Let op: Bij toenemende verzadiging met vethoudende resten neemt de ontvlam- baarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed. Belangrijk: Door het koolstoffilter op tijd te vervangen, voorkomt u brandgevaar dat kan ontstaan door opeenhoping van warmte tijdens het frituren of braden.

4. Breng de vetfilters aan (zie Metalen

vetfilters verwijderen en aanbrengen). Vervangen van het actieve-koolfilter: ❑ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 2 x per jaar worden vervangen. ❑ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren). ❑ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd. Afvoer van het oude actieve-koolfilter: ❑ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd. Monteren en demonteren: Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters

(zie Metalen vetfilters verwijderen en aanbrengen).

2. Breng het koolstoffilter aan.54

Reiniging en onderhoud Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen! ❑ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. ❑ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. ❑ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen. Edelstalen oppervlakken: ❑ Gebruik een milde, niet-schurende edelstaalreiniger. ❑ Reinig alleen in de slijprichting. ❑ Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje. Aluminium-, lak- of kunststofopper- vlakken: ❑ Geen droge doeken gebruiken. ❑ Gebruik een mild glasreinigingsmiddel. ❑ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.55 Lamp vervangen Gloeilampen:

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

2. Verwijder de vetfilters (zie Filters en

4. Vervang de lamp (gewone halogeen-

gloeilamp, 230 volt, 28 watt, voetje E14).

7. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen. Halogeenlampen:

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

2. Verwijder de lampenring met behulp van

een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone

halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugfitting. Gebruik een schone doek om de gloeilampen vast te pakken.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen. N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.56 Belangrijke voorschriften Montagevoorschrift: Extra voorschriften bij gaskook- apparatuur: Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1. Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. De breedte van de afzuigkap moet overeenkomen met de breedte van de kookplaat. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.57 Voor de montage Afzuigkap met luchtafvoer De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur- kast worden gebruikt.58 Voor de montage Optimaal vermogen van de wasem-afzu- igkap:

Korte, gladde luchtafvoerpijp.

Zo min mogelijk bochten.

Zo groot mogelijke buisdiameter en grote bochten. Gebruik van lange, ruwe luchtafvoer- buizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen: wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

Platte kanalen moeten een gelijk- waardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben. l 120 mm ca. 113 cm

Bij afwijkende buisdiameters: dichtstrips gebruiken.

Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd. Gebruik met circulatielucht ❑ Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. De complete montageset is verkrijgbaar bij de vakhandel. De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing. Aansluiting luchtafvoerpijp l 150 mm:

Luchtafvoerpijp rechtstreeks aan de luchtaan- sluiting bevestigen. Bij gebruik van een aluminiumbuis moet het aansluitgedeelte eerst worden gladgemaakt. Aansluiting luchtafvoerpijp l 120 mm: ❑ Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen. ❑ Luchtafvoerbuis bevestigen aan het verloopstuk.59 Voor de montage Voorbereiden van de muur ❑ De muur moet vlak en loodrecht zijn. ❑ Controleer of de muur voldoende draag- vermogen heeft. ❑ De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Gebruik voor andere muurconstructies (bijv. gipsplaat, poreus beton, poroton- stenen) bevestigingsmiddelen die daar- voor geschikt zijn. ❑ Pluggen moet stevig kunnen worden bevestigd. Elektrische aansluiting De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voor- schriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenaf- scherming worden aangebracht.

Het geaarde stopcontact moet via een eigen stroomkring zijn aangesloten.

Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting. Als vaste aansluiting nodig is: De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten. In de installatie moet een scheidingsvoor- ziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars. Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Elektrische gegevens: staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen. Bij reparaties moet de wasemafzuig- kap altijd stroomloos worden gemaakt. Lengte van de aansluitkabel: 1,30 m. Deze wasemafzuigkap voldoet aan de EG- bepalingen voor radio-ontstoring. Gewicht in kg: Luchtafvoer Lucht- circulatie 16,560 cm 70 cm 18,0 17,2 18,7 90 cm 18,7 20,2 Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.60 Montagevoorbereiding

5. De bevestigingshoek voor de

schoorsteenafscherming vastschroeven.

6. De middelste 2 schroeven als

montagehulp tot op ca. 5 mm indraaien.

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiks-

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn op de muur aftekenen.

3. Met behulp van het sjabloon de posities

voor de schroeven markeren op de muur. Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

4. 3 gaten voor de afzuigkap en 2 gaten

voor de bevestigingshoek van de schoorsteenafscherming boren (l 8 mm) en de pluggen geheel in de muur drukken.61 Montage

7. De beschermfolie verwijderen van de

afzuigkap. De afzuigkap aanbrengen, uitlijnen en vastschroeven.

10. Het bijgevoegde glasplaat-

beschermingskarton aanbrengen.

11. De glasplaat aanbrengen en het

beschermingskarton verwijderen.

12. Glasplaat vastschroeven.62

Montage van de schoorsteenafscherming

4. Schoorsteenafscherming op de

afzuigkap plaatsen, het binnenste schoorsteenafschermstuk omhoog schuiven en links en rechts in de bevestigingshoek hangen.

1. De schoorsteenafschermstukken

losmaken, daartoe het plakband verwijderen.

2. Beschermfolie van beide

schoorsteenafschermstukken verwijderen. Voorkom beschadiging van de kwetsbare oppervlakken. Voorzichtig: De binnenzijden van de schoor-steenafschermstukken kunnen scherpe randen hebben – kans op letsel. Wij adviseren u bij de montage werkhandschoenen te dragen.

3. Schoorsteenafschermstukken in elkaar

schuiven. Bij het in elkaar schuiven kunt u krassen voorkomen door bijv. de montagesjabloon ter bescherming over de rand van het buitenste schoor- steenafschermstuk te leggen. Gebruik met luchtafvoer: sleuven van het binnenste schoorsteenafschermstuk omlaag. Gebruik met circulatielucht: sleuven van het binnenste schoorsteenaf- schermstuk omhoog.

5. Het binnenste schoorsteenafschermstuk

met 2 schroeven vanaf de zijkant op de bevestigingshoek schroeven.
