GEBRUIKSAANWIJZING DEM63AC00 BOSCH

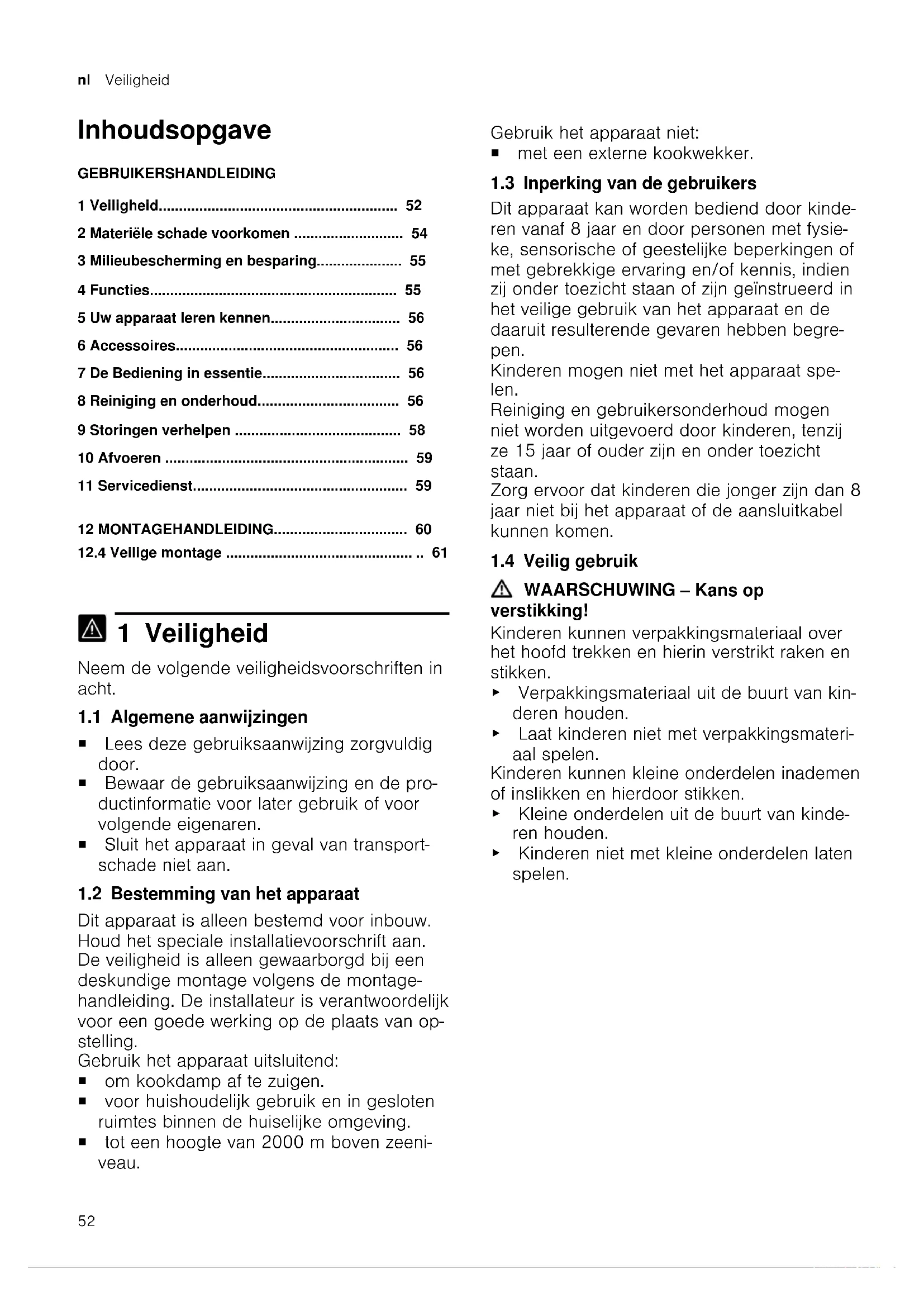

[nl] Gebruikershandleiding en installatie-instructies 52de Sicherheit

1 Veiligheid Neem de volgende veiligheidsvoorschriften in acht. 1.1 Algemene aanwijzingen ¡ Lees deze gebruiksaanwijzing zorgvuldig door. ¡ Bewaar de gebruiksaanwijzing en de pro- ductinformatie voor later gebruik of voor volgende eigenaren. ¡ Sluit het apparaat in geval van transport- schade niet aan. 1.2 Bestemming van het apparaat Dit apparaat is alleen bestemd voor inbouw. Houd het speciale installatievoorschrift aan. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montage- handleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van op- stelling. Gebruik het apparaat uitsluitend: ¡ om kookdamp af te zuigen. ¡ voor huishoudelijk gebruik en in gesloten ruimtes binnen de huiselijke omgeving. ¡ tot een hoogte van 2000m boven zeeni- veau. Gebruik het apparaat niet: ¡ met een externe kookwekker. 1.3 Inperking van de gebruikers Dit apparaat kan worden bediend door kinde- ren vanaf 8 jaar en door personen met fysie- ke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïnstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begre- pen. Kinderen mogen niet met het apparaat spe- len. Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 15jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar niet bij het apparaat of de aansluitkabel kunnen komen. 1.4 Veilig gebruik WAARSCHUWING‒Kans op verstikking! Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken. ▶ Verpakkingsmateriaal uit de buurt van kin- deren houden. ▶ Laat kinderen niet met verpakkingsmateri- aal spelen. Kinderen kunnen kleine onderdelen inademen of inslikken en hierdoor stikken. ▶ Kleine onderdelen uit de buurt van kinde- ren houden. ▶ Kinderen niet met kleine onderdelen laten spelen.Veiligheid nl

WAARSCHUWING‒Kans op vergiftiging! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden ge- stookt, geisers, warmwatertoestellen) betrek- ken de verbrandingslucht uit de opstellings- ruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combina- tie met een ingeschakelde afzuigkap wordt aan de keuken en aan de naastgelegen ruim- tes lucht onttrokken. Zonder voldoende lucht- toevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ▶ Altijd voor voldoende luchttoevoer zorgen, wanneer het apparaat in luchtafvoermodus werkt, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezige lucht. ▶ U kunt het apparaat alleen dan zonder risi- co gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de ver- branding benodigde lucht door niet afsluit- bare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzienin- gen, kan worden toegevoerd. Een luchtaan- voer/afvoereenheid in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. ▶ Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesys- teem van uw huis te beoordelen en kan een voorstel doen voor passende maatre- gelen op het gebied van de luchttoevoer. ▶ Indien het apparaat alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. WAARSCHUWING‒Kans op brand! De vetafzettingen in de vetfilters kunnen ont- branden. ▶ Apparaat nooit zonder vetfilter gebruiken. ▶ De vetfilters regelmatig reinigen. ▶ Nooit in de omgeving van het apparaat met open vuur werken (bijv. flamberen). ▶ Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer de vuurbron een afgesloten, niet verwijderbare afscher- ming heeft. Er mogen geen vonken weg- springen. Hete olie en vet ontvlammen erg snel. ▶ Hete olie en vet permanent in het oog hou- den. ▶ Nooit brandende olie of vet met water blus- sen. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. Gaskookplaten waar geen pan op staat, ont- wikkelen tijdens het gebruik grote hitte. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. ▶ Gaskookplaten alleen met erop geplaatste pan gebruiken. Bij gelijktijdig gebruik van meerdere gaskook- zones ontwikkelt zich grote hitte. Een ventila- tieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. ▶ Gaskookplaten alleen met erop geplaatste pan gebruiken. ▶ De hoogste ventilatorstand instellen. ▶ Twee gaskookplaten nooit langer dan 15 minuten gelijktijdig op de hoogste vlam ge- bruiken. Twee gaskookzones komen over- een met één grote brander. ▶ Nooit grote branders met meer dan 5kW met grootste vlam langer dan 15 minuten gebruiken, bijv. wok. WAARSCHUWING‒Kans op brandwonden! Tijdens het gebruik worden de toegankelijke onderdelen heet. ▶ De hete onderdelen nooit aanraken. ▶ Zorg ervoor dat er geen kinderen in de buurt zijn. Het apparaat wordt heet tijdens het gebruik. ▶ Het apparaat voor het schoonmaken laten afkoelen.nl Materiële schade voorkomen

WAARSCHUWING‒Kans op letsel! Bepaalde onderdelen van het apparaat kun- nen scherpe randen hebben. ▶ Binnenkant van het apparaat voorzichtig reinigen. Wijzigingen aan de elektrische of mechani- sche opbouw zijn gevaarlijk en kunnen leiden tot functiestoringen. ▶ Geen wijzigingen aan de elektrische of me- chanische opbouw aanbrengen. De filterafdekking kan trillen. ▶ De filterafdekking langzaam openen. ▶ De filterafdekking na het openen vasthou- den tot deze niet meer natrilt. ▶ De filterafdekking langzaam sluiten. Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). ▶ Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. WAARSCHUWING‒Kans op elektrische schok! Binnendringend vocht kan een schok veroor- zaken. ▶ Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de me- terkast uitschakelen. ▶ Geen stoomreiniger of hogedrukreiniger gebruiken om het apparaat te reinigen. WAARSCHUWING‒Kans op explosie! Sterk bijtende alkalische of sterk zuurhouden- de reinigingsmiddelen in combinatie met alu- miniumdelen in de spoelruimte van vaatwas- machine kunnen tot explosies leiden. ▶ Nooit sterk bijtende alkalische of sterk zuur- houdende reinigingsmiddelen gebruiken. Vooral geen professionele of industriële rei- nigingsmiddelen gebruiken in combinatie met aluminiumdelen, zoals bijv. vetfilters van afzuigkappen. WAARSCHUWING‒Kans op brand! De vetafzettingen in de vetfilters kunnen ont- branden. ▶ De vetfilters regelmatig reinigen. WAARSCHUWING‒Kans op letsel! Ondeskundige reparaties zijn gevaarlijk. ▶ Alleen geschoold vakpersoneel mag repa- raties aan het apparaat uitvoeren. ▶ Bel de servicedienst als het apparaat de- fect is.

• "Servicedienst", Pagina59 WAARSCHUWING‒Kans op elektrische schok! Binnendringend vocht kan een schok veroor- zaken. ▶ Geen natte vaatdoekjes gebruiken. Materiële schade voorkomen 2  Materiële schade voorkomen

LET OP! Condenswater kan leiden tot corrosie. ▶ Om de condensvorming te vermijden, het apparaat bij het koken inschakelen. Als er vocht in de bedieningselementen dringt, kan er schade ontstaan. ▶ Nooit bedieningselementen met een natte doek rei- nigen. Verkeerde reiniging beschadigt de oppervlakken. ▶ Reinigingsinstructies in acht nemen. ▶ Geen scherpe of schurende reinigingsmiddelen ge- bruiken. ▶ Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. ▶ Nooit bedieningselementen met reinigingsmiddelen voor roestvrij staal reinigen. Teruglopend condenswater kan het apparaat beschadi- gen. ▶ Het afvoerluchtknaal moet vanaf het apparaat met minstens 1° helling zijn geïnstalleerd. Als u designelementen verkeerd belast, kunnen deze afbreken. ▶ Niet aan designelementen trekken. ▶ Geen voorwerpen op designelementen plaatsen of eraan ophangen. Beschadiging van het oppervlak doordat de bescherm- folie niet verwijderd is. ▶ De beschermfolie voor het eerste gebruik verwijde- ren van alle apparaatonderdelen. Wanneer een lamp defect is, kunnen de overige lam- pen overbelast raken. ▶ Defecte lampen vervangen. Gelakte oppervlakken zijn gevoelig. ▶ Reinigingsinstructies in acht nemen.

3.1 Afvoeren van de verpakking De verpakkingsmaterialen zijn milieuvriendelijk en kun- nen worden hergebruikt.

De afzonderlijke componenten op soort gescheiden afvoeren. 3.2 Energie besparen Als u deze aanwijzingen opvolgt, verbruikt uw apparaat minder stroom. Pas de ventilatiestand aan de intensiteit van de kook- damp aan.

Een lagere ventilatiestand betekent minder energie- verbruik. Kies bij intensieve kookdampen op tijd een hogere ventilatiestand.

De geuren verdelen zich minder in de ruimte. Schakel de verlichting uit wanneer deze niet langer nodig is.

Als de verlichting is uitgeschakeld, verbruikt deze geen energie. De filter met de opgegeven intervallen reinigen of ver- vangen.

De effectiviteit van het filter blijft behouden. Het kookdeksel erop plaatsen.

De kookdampen en de condens verminderen. Gebruik de extra functies alleen indien nodig.

Het uitschakelen van de extra functies reduceert het stroomverbruik. Functies 4  Functies

U kunt uw apparaat gebruiken in de luchtafvoermodus of in de luchtcirculatiemodus. 4.1 Gebruik met afvoerlucht De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afge- voerd. De lucht mag niet worden afgevoerd in een schoorsteen die wordt gebruikt voor afvoergassen van apparaten be- stemd voor het verbranden van gas of andere brandstoffen (dit geldt niet voor ventilatieapparatuur). ¡ Komt de afvoerlucht terecht in een rook- of afvoergasschoorsteen die niet in gebruik is, dan dient hiervoor toestemming van een vakbekwame schoorsteenveger te worden verkre- gen. ¡ Wordt de afvoerlucht door de buiten- muur geleid, dan raden wij u aan een telescoop-muurkast te gebrui- ken. 4.2 Gebruik met circulatielucht De aangezogen lucht wordt door de vetfilters en een geurfilter gereinigd en weer teruggeleid in de ruimte. Monteer een geurfilter om geurtjes te voorkomen bij het gebruik van de circu- latiefunctie. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in onze catalogus of kunt u navragen bij uw speciaalzaak. Het daartoe benodigde toebehoren is verkrijgbaar bij de speciaalzaak, de klantenservice of in de online-shop.

Uw apparaat leren kennen 5  Uw apparaat leren kennen

5.1 Bedieningselementen Via de bedieningselementen kunt u alle functies van uw apparaat instellen en informatie krijgen over de ge- bruikstoestand. Verlichting inschakelen of uitschakelen Ventilatie uitschakelen Ventilatorstand1 inschakelen. Ventilatorstand2 inschakelen. Ventilatorstand3 inschakelen. Accessoires 6  Accessoires

Accessoires kunt u kopen bij de servicedienst, in de vakhandel of op internet. Gebruik alleen originele ac- cessoires, omdat deze precies op uw apparaat zijn af- gestemd. Voor de verschillende apparaten zijn specifieke acces- soires beschikbaar. Geef bij de aankoop altijd de pre- cieze aanduiding (E-nr.) van uw apparaat op.

• Pagina59 Welke accessoires beschikbaar zijn voor uw apparaat, kunt u zien in onze catalogus, in de online-shop of kunt u navragen bij de klantenservice. www.bosch-home.com Accessoires Bestelnummer Koolfilter DWZ0IM0A0 De Bediening in essentie 7  De Bediening in essentie

Druk op . a Het apparaat start in ventilatorstand1. 7.2 Ventilatorstand instellen

Druk op of om de betreffende ventilatorstand in te stellen. 7.3 Apparaat uitschakelen

Op drukken. 7.4 Verlichting inschakelen De verlichting kunt u onafhankelijk van de ventilatie in- schakelen en uitschakelen.

indrukken. 7.5 Verlichting uitschakelen

indrukken. Reiniging en onderhoud 8  Reiniging en onderhoud

Reinig en onderhoud uw apparaat zorgvuldig om er voor te zorgen dat het lang goed blijft werken. 8.1 Reinigingsmiddelen Geschikte reinigingsmiddelen zijn verkrijgbaar bij de klantenservice of in de online-shop. LET OP! Ongeschikte reinigingsmiddelen kunnen de oppervlak- ken van het apparaat beschadigen. ▶ Geen scherpe of schurende reinigingsmiddelen ge- bruiken. ▶ Geen sterk alcoholhoudende reinigingsmiddelen ge- bruiken. ▶ Geen harde schuur- of afwassponsjes gebruiken.Reiniging en onderhoud nl

▶ Geen speciale reinigingsmiddelen gebruiken voor de warmtereiniging. ▶ Glasreinigers, schrapers of onderhoudsmiddelen voor roestvrij staal alleen gebruiken wanneer deze in de gebruiksaanwijzing voor het betreffende on- derdeel worden aanbevolen. ▶ Vaatdoekjes voor het gebruik grondig uitwassen. 8.2 Apparaat schoonmaken Maak het apparaat schoon zoals voorgeschreven, zo- dat de verschillende onderdelen en oppervlakken niet door een verkeerde reiniging of ongeschikte schoon- maakmiddelen beschadigd raken. WAARSCHUWING‒Kans op explosie! Sterk bijtende alkalische of sterk zuurhoudende reini- gingsmiddelen in combinatie met aluminiumdelen in de spoelruimte van vaatwasmachine kunnen tot explosies leiden. ▶ Nooit sterk bijtende alkalische of sterk zuurhouden- de reinigingsmiddelen gebruiken. Vooral geen pro- fessionele of industriële reinigingsmiddelen gebrui- ken in combinatie met aluminiumdelen, zoals bijv. vetfilters van afzuigkappen. WAARSCHUWING‒Kans op elektrische schok! Binnendringend vocht kan een schok veroorzaken. ▶ Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. ▶ Geen stoomreiniger of hogedrukreiniger gebruiken om het apparaat te reinigen. WAARSCHUWING‒Kans op brandwonden! Het apparaat wordt heet tijdens het gebruik. ▶ Laat het voor de reiniging afkoelen. WAARSCHUWING‒Kans op letsel! Bepaalde onderdelen van het apparaat kunnen scher- pe randen hebben. ▶ Binnenkant van het apparaat voorzichtig reinigen.

De informatie over de reinigingsmiddelen in acht ne- men.

Afhankelijk van het oppervlak als volgt schoonma- ken: ‒ Roestvrijstalen oppervlakken met een vaatdoekje en warm zeepsop in slijprichting reinigen. ‒ Gelakte oppervlakken met een vaatdoekje en warm zeepsop reinigen. ‒ Aluminium met een zachte doek en glasreiniger reinigen. ‒ Kunststof met een zachte doek en glasreiniger reinigen. ‒ Glas met een zachte doek en glasreiniger reini- gen.

Met een zachte doek nadrogen.

Bij roestvrijstalen oppervlakken een schoonmaak- middel voor roestvrij staal heel dun opbrengen met een zachte doek. Het schoonmaakmiddel voor roestvrij staal is ver- krijgbaar bij de klantenservice of in de onlineshop. 8.3 Bedieningselementen reinigen WAARSCHUWING‒Kans op elektrische schok! Binnendringend vocht kan een schok veroorzaken. ▶ Geen natte vaatdoekjes gebruiken.

De informatie over de reinigingsmiddelen in acht ne- men.

Met een vochtig vaatdoekje en warm zeepsop reini- gen.

Met een zachte doek nadrogen. 8.4 Vetfilter verwijderen

LET OP! Eraf vallende vetfilters kunnen de eronder liggende kookplaat beschadigen. ▶ Met een hand onder de vetfilter grijpen.

De vergrendelingen op de vetfilters openen.

De vetfilters uit de houders nemen. Om naar beneden druppelend vet te vermijden, de vetfilters horizontaal houden. 8.5 Vetfilter met de hand reinigen De vetfilters reinigen het vet uit de kookdampen. Regel- matig gereinigde vetfilters zorgen voor een hoge vetaf- scheidingsgraad. WAARSCHUWING‒Kans op brand! De vetafzettingen in de vetfilters kunnen ontbranden. ▶ De vetfilters ca. één keer per maand reinigen. Vereiste:De vetfilters zijn gedemonteerd.

De informatie over de reinigingsmiddelen in acht ne- men.

De vetfilters in een warm zeepsop weken. Bij hardnekkig vuil een vetoplosmiddel gebruiken. Vetoplosmiddel is verkrijgbaar bij de klantenservice of in de online-shop.

De vetfilters met een borstel reinigen.

De vetfilters grondig uitspoelen.

De vetfilters laten afdruppelen. 8.6 Vetfilters in de vaatwasmachine reinigen De vetfilters reinigen het vet uit de kookdampen. Regel- matig gereinigde vetfilters zorgen voor een hoge vetaf- scheidingsgraad. WAARSCHUWING‒Kans op brand! De vetafzettingen in de vetfilters kunnen ontbranden. ▶ De vetfilters ca. één keer per maand reinigen. LET OP! De vetfilters kunnen door inklemmen worden bescha- digd. ▶ De vetfilters niet inklemmen.nl Storingen verhelpen

Opmerking:Bij de reiniging van de vetfilter in de vaat- wasmachine kunnen lichte verkleuringen optreden. De verkleuringen hebben geen invloed op de werking van de vetfilters. Vereiste:De vetfilters zijn gedemonteerd.

De informatie over de reinigingsmiddelen in acht ne- men.

De vetfilters los in de vaatwasmachine plaatsen. Sterk verontreinigde vetfilters niet samen met ser- viesgoed reinigen. Bij hardnekkig vuil een vetoplosmiddel gebruiken. Vetoplosmiddel is verkrijgbaar bij de klantenservice of in de online-shop.

De vetfilters laten afdruppelen. 8.7 Vetfilters inbouwen LET OP! Eraf vallende vetfilters kunnen de eronder liggende kookplaat beschadigen. ▶ Met een hand onder de vetfilter grijpen.

De vetfilters naar boven klappen en de vergrendelin- gen vastklikken.

De filterafdekking sluiten. 8.8 Geurfilter voor circulatiefunctie Geurfilters binden de geurstoffen in de circulatiefunctie. Regelmatig gewisselde geurfilters zorgen voor een ho- ge geurafscheidingsgraad. De geurfilter moet bij normaal gebruik, ca. een uur da- gelijks, om de 4maanden worden vervangen. De geur- filter kan niet worden gereinigd of geregenereerd. Geurfilters zijn verkrijgbaar bij de klantenservice of in de online-shop. Gebruik alleen originele geurfilters. Geurfilters demonteren Vereiste:De vetfilters zijn gedemonteerd.

De oude geurfilters draaien en van de houder trekken .

Geurfilters inbouwen

De nieuwe geurfilters op de houder drukken en draaien .

De vetfilters inbouwen.

Kleinere storingen aan het apparaat kunt u zelf verhel- pen. Raadpleeg voordat u contact opneemt met de klantenservice de informatie over het verhelpen van storingen. Zo voorkomt u onnodige kosten. WAARSCHUWING‒Kans op letsel! Ondeskundige reparaties zijn gevaarlijk. ▶ Alleen geschoold vakpersoneel mag reparaties aan het apparaat uitvoeren. ▶ Bel de servicedienst als het apparaat defect is. WAARSCHUWING‒Kans op elektrische schok! Ondeskundige reparaties zijn gevaarlijk. ▶ Alleen daarvoor geschoold vakpersoneel mag repa- raties aan het apparaat uitvoeren. ▶ Er mogen uitsluitend originele reserveonderdelen worden gebruikt voor reparatie van het apparaat. ▶ Als het netsnoer van dit apparaat wordt beschadigd, moet het door geschoold vakpersoneel worden ver- vangen. 9.1 Functiestoringen Storing Oorzaak en probleemoplossing Apparaat werkt niet. Netstekker van de stroomkabel is niet ingestoken.

Apparaat aansluiten op het elektriciteitsnet. Zekering is defect.

Controleer de zekering in de meterkast.Afvoeren nl

Storing Oorzaak en probleemoplossing Apparaat werkt niet. Stroomvoorziening is uitgevallen.

Controleer of de verlichting van de binnenruimte of andere apparaten functioneren. LED-verlichting functi- oneert niet. LED-lampje is defect.

• "LED-lampen vervangen", Pagina59 9.2 LED-lampen vervangen WAARSCHUWING‒Kans op elektrische schok! Bij vervanging van de lampen staan de contacten van de lampfitting onder stroom. ▶ Trek voordat u tot vervanging over gaat de netstek- ker uit het stopcontact of schakel de zekering in de meterkast uit. WAARSCHUWING‒Kans op letsel! Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). ▶ Niet langer dan 100 seconden direct in de inge- schakelde LED-lampen kijken. Opmerking: Gebruik uitsluitend lampen van hetzelfde type en met hetzelfde vermogen.

De lampafscherming losmaken en verwijderen .

De lamp eruit draaien en door hetzelfde type lamp vervangen.

De lampafscherming aanbrengen.

Stekker in het stopcontact steken en schakel de ze- kering weer in. Afvoeren 10  Afvoeren

10.1 Afvoeren van uw oude apparaat Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen opnieuw worden gebruikt.

Voer het apparaat milieuvriendelijk af. Bij uw dealer en uw gemeente- of deelraadskantoor kunt u informatie verkrijgen over de actuele afvoer- methoden. Dit apparaat is gekenmerkt in over- eenstemming met de Europese richt- lijn 2012/19/EU betreffende afge- dankte elektrische en elektronische apparatuur (waste electrical and elec- tronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Servicedienst 11  Servicedienst

Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website. Als u contact opneemt met de servicedienst, hebt u het productnummer (E-Nr.) en het productienummer (FD) van het apparaat nodig. De contactgegevens van de servicedienst vindt u in de meegeleverde servicedienstlijst of op onze website. 11.1 Productnummer (E-nr.) en productienummer (FD) Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat. Het typeplaatje bevindt zich afhankelijk van het model: ¡ aan de binnenkant van het apparaat (daarvoor de vetfilter demonteren).nl Montagehandleiding ¡ op de bovenkant van het apparaat. Om uw apparaatgegevens en de servicedienst-tele-foonnummers snel terug te kunnen vinden, kunt u degegevens noteren.Montagehandleiding 12  Montagehandleiding

Houd rekening met deze informatie bij de montage vanhet apparaat. 12.1 Inbegrepen in de levering Controleer na het uitpakken alle onderdelen op trans-portschade en de volledigheid van de levering. 12.2 Afmetingen van het apparaat Hier vindt u de afmetingen van het apparaat.120mm

12.3 Veiligheidsafstanden Neem de veiligheidsafstanden van het apparaat in acht.  12.4 Veilige montage Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht. WAARSCHUWING‒Kans op vergiftiging! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden ge- stookt, geisers, warmwatertoestellen) betrek- ken de verbrandingslucht uit de opstellings- ruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combina- tie met een ingeschakelde afzuigkap wordt aan de keuken en aan de naastgelegen ruim- tes lucht onttrokken. Zonder voldoende lucht- toevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ▶ Altijd voor voldoende luchttoevoer zorgen, wanneer het apparaat in luchtafvoermodus werkt, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezige lucht. ▶ U kunt het apparaat alleen dan zonder risi- co gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de ver- branding benodigde lucht door niet afsluit- bare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzienin- gen, kan worden toegevoerd. Een luchtaan- voer/afvoereenheid in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. ▶ Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesys- teem van uw huis te beoordelen en kan een voorstel doen voor passende maatre- gelen op het gebied van de luchttoevoer. ▶ Indien het apparaat alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk.nl Montagehandleiding

Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. ▶ Wanneer een afzuigkap wordt geïnstalleerd met een haard die afhankelijk is van de ruimtelucht, dan moet de stroomtoevoer van de afzuigkap zijn voorzien van een ge- schikte veiligheidsschakeling. Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. ▶ De luchtafvoer niet in een rookkanaal of rookgasafvoer leiden dat in bedrijf is. ▶ Voer de luchtafvoer niet in een schacht die dient voor het ontluchten van opstelruimtes voor haarden. ▶ Moet de luchtafvoer in een rook- of afvoer- gasschoorsteen worden geleid die niet in gebruik is, dan dient hiervoor toestemming van een vakbekwame schoorsteenveger te worden verkregen. WAARSCHUWING‒Kans op verstikking! Kinderen kunnen verpakkingsmateriaal over het hoofd trekken en hierin verstrikt raken en stikken. ▶ Verpakkingsmateriaal uit de buurt van kin- deren houden. ▶ Laat kinderen niet met verpakkingsmateri- aal spelen. WAARSCHUWING‒Kans op brand! De vetafzettingen in het vetfilter kunnen ont- branden. ▶ Werk in de buurt van het apparaat nooit met open vuur (bijv. flamberen). ▶ Installeer het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen), wanneer een gesloten, niet afneembare afdekking aanwezig is. Er mogen geen vonken wegspringen. ▶ Om warmteophoping te voorkomen dienen de voorgeschreven veiligheidsafstanden te worden aangehouden. ▶ Houd de informatie van uw kookapparaten aan. Wanneer er in de installatie-instructies van de kookapparaten een afwijkende af- stand staat, altijd de grootste afstand in acht nemen. Wanneer gaskooktoestellen en elektrische kooktoestellen samen wor- den gebruikt, dan geldt de grootste aange- geven afstand. WAARSCHUWING‒Kans op letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. ▶ Draag veiligheidshandschoenen. Is het toestel niet naar behoren bevestigd, dan kan het naar beneden vallen. ▶ Alle bevestigingsschroeven moeten vast worden gemonteerd. Wijzigingen aan de elektrische of mechani- sche opbouw zijn gevaarlijk en kunnen leiden tot functiestoringen. ▶ Geen wijzigingen aan de elektrische of me- chanische opbouw aanbrengen. De filterafdekking kan trillen. ▶ De filterafdekking langzaam openen. ▶ De filterafdekking na het openen vasthou- den tot deze niet meer natrilt. ▶ De filterafdekking langzaam sluiten. WAARSCHUWING‒Kans op elektrische schok! Scherpe componenten binnen het apparaat kunnen de aansluitkabel beschadigen. ▶ De aansluitkabel niet knikken of inklem- men. Ondeskundige installaties zijn gevaarlijk. ▶ Het apparaat uitsluitend aansluiten en ge- bruiken volgens de gegevens op het type- plaatje. ▶ Het apparaat uitsluitend via een volgens de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wissel- stroom aansluiten. ▶ Het randaardesysteem van de elektrische huisinstallatie moet conform de elektrotech- nische voorschriften zijn geïnstalleerd. ▶ Nooit het apparaat via een externe schakel- inrichting voeden, bijvoorbeeld een tijd- schakelaar of besturing op afstand. ▶ Als het apparaat is ingebouwd, moet de stekker van het netsnoer vrij toegankelijk zijn. Als de vrije toegang niet mogelijk is, moet in de vast geplaatste elektrische in- stallatie een alpolige scheidingsinrichting volgens de voorwaarden van de overspan- ningscategorie III en volgens de installatie- voorschriften worden ingebouwd. ▶ Bij het opstellen van het apparaat erop let- ten dat het netsnoer niet wordt afgeklemd of beschadigd.Montagehandleiding nl

12.5 Algemene aanwijzingen Neem deze algemene aanwijzingen bij de installatie in acht. ¡ Bij de installatie moeten de actuele geldige bouw- voorschriften en de voorschriften van de plaatselijke stroom- en gasleverancier in acht worden genomen. ¡ Bij het afvoeren van afvoerlucht moeten de officiële en wettelijke voorschriften, zoals bijv. de plaatselijke bouwverordeningen, in acht worden genomen. ¡ Om het apparaat in het geval van service ongehin- derd te bereiken, een gemakkelijk toegankelijke montageplaats kiezen. ¡ De oppervlakken van het apparaat zijn gevoelig. Bij de montage beschadigingen vermijden. 12.6 Aanwijzingen m.b.t. de inbouwsituatie ¡ Dit apparaat in een keukenkast monteren. ¡ Voor de montage van extra speciale accessoires de daarbij meegeleverde installatiehandleiding aanhou- den. ¡ De breedte van de afzuigkap moet minstens over- eenkomen met de breedte van het kooktoestel. ¡ Om de kookdamp optimaal op te vangen, het appa- raat in het midden boven de kookplaat monteren. 12.7 Aanwijzingen voor de elektrische aansluiting Om het apparaat elektrisch veilig te kunnen aansluiten, dient u deze aanwijzingen in acht te nemen. WAARSCHUWING‒Kans op elektrische schok! Het apparaat moet op elk gewenst moment van de stroom kunnen worden afgesloten. Het mag alleen op een geaarde contactdoos worden aangesloten die vol- gens de voorschriften is geïnstalleerd. ▶ De netstekker van de netaansluitkabel moet na de inbouw van het apparaat vrij toegankelijk zijn. ▶ Is dit niet mogelijk, dan moet in de vast geplaatste elektrische installatie een alpolige scheidingsinrich- ting volgens de voorwaarden van de overspannings- categorie III en volgens de opbouwvoorschriften worden ingebouwd. ▶ De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekscha- kelaar (FI-schakelaar) in de stroomkring naar het apparaat te installeren. Scherpe componenten binnen het apparaat kunnen de aansluitkabel beschadigen. ▶ De aansluitkabel niet knikken of inklemmen. ¡ De aansluitgegevens zijn te vinden op het typeplaat- je. →Pagina59 ¡ De aansluitleiding is ca. 1,30 m lang. ¡ Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG. ¡ Het apparaat is conform de beschermingsklasse 1. Daarom het apparaat alleen met een aarddraadaan- sluiting gebruiken. ¡ Het apparaat tijdens de montage niet op de voe- dingsspanning aansluiten. ¡ Ervoor zorgen dat de bescherming tegen aanraking door de inbouw is gegarandeerd. 12.8 Aanwijzingen m.b.t. de luchtafvoerleiding De fabrikant van het apparaat geeft geen garantie bij klachten die te wijten zijn aan het buizentraject. ¡ Een korte, rechte afvoerbuis met een zo groot mo- gelijke buisdiameter gebruiken. ¡ Lange, ruwe afvoerbuizen, vele buisbochten of klei- ne buisdiameters verminderen het afzuigvermogen en verhogen het ventilatorgeluid. ¡ Een afvoerbuis van niet brandbaar materiaal gebrui- ken. ¡ Om het teruglopen van condens te vermijden, de af- voerbuis vanuit het apparaat met 1° verval monte- ren. Vierkante buizen Platte buizen waarvan de binnendoorsnede met de dia- meter van de ronde buizen overeenkomt: ¡ diameter 150 mm komt overeen met ca.177cm². ¡ diameter 120 mm komt overeen met ca.113cm². ¡ Gebruik bij een afwijkende buisdiameter een afdicht- strip. ¡ Geen platte buizen met scherpe bochten gebruiken. Ronde buizen Ronde buizen met een binnendiameter van 150 mm (aanbevolen) of minstens 120mm gebruiken. 12.9 Aanwijzing voor de luchtafvoerfunctie Voor de luchtafvoerfunctie moet een terugslagklep wor- den ingebouwd. Opmerkingen ¡ Wanneer bij het apparaat geen terugslagklep is meegeleverd, dan kan men een terugslagklep in de vakhandel verkrijgen. ¡ Wanneer de afvoerlucht door de buitenwand wordt geleid, dan moet een telescopische muurcassette worden gebruikt. 12.10 Aanwijzingen bij de circulatiefunctie Het apparaat mag alleen worden gebruikt wanneer het goed is geïnstalleerd en de leidingen zijn aangesloten. 12.11 Installatie Apparaat voorbereiden

Het scherm openen.nl Montagehandleiding

De vetfilters verwijderen. De vetfilters niet buigen, om beschadigingen te voorkomen.

Vergrendeling aan beide kanten losmaken.

Het scherm verwijderen. Luchtafvoer via de achterkant van het apparaat voorbereiden Indien de luchtafvoer naar achteren uit de kast moet worden geleid, dient de motor te worden gedraaid. Opmerking:De luchtafvoerfunctie door de achterzijde van het apparaat is uitsluitend mogelijk met een 120- mm luchtafvoerbuis.

De afscherming aan de achterkant van het apparaat verwijderen.

De schroeven van de motor losdraaien.

De motor verwijderen en draaien .

De motor met de opening naar de wand plaatsen .

De motor vastschroeven.

De afscherming op de bovenkant van het apparaat bevestigen.Montagehandleiding nl

De stuwklep op het aansluitstuk bevestigen.

Het luchtafvoeraansluitstuk op de achterkant van het apparaat monteren. Circulatiefunctie door de bovenkant van het apparaat voorbereiden

De stuwklep op het aansluitstuk bevestigen.

Het luchtafvoeraansluitstuk op de bovenkant van het apparaat monteren. Circulatiefunctie voorbereiden

Het luchtrooster bevestigen.

Controleren of het inbouwmeubel horizontaal staat en voldoende draagvermogen heeft. Het max. gewicht van het apparaat bedraagt 12kg.

Controleren of het inbouwmeubel tot 90°C hittebe- stendig is.

Ervoor zorgen dat de afstand tussen 2 meubels overeenkomt met de apparaatbreedte.

Ervoor zorgen dat de stabiliteit van het inbouwmeu- bel ook na de uitsnijwerkzaamheden is gegaran- deerd.

Ervoor zorgen dat de aangrenzende meubels tot 20kg belastbaar zijn. Opmerking:Het apparaat kan ook in slechts één meu- bel worden ingebouwd. Meubel voorbereiden Vereiste:Het meubel is geschikt voor de inbouw.nl Montagehandleiding

De uitsparing voor de luchtafvoerbuis maken. Opmerking:De luchtafvoeropening kan boven het inbouwmeubel of achter het inbouwmeubel worden aangebracht.

Breng de boorsjablonen aan op het meubel.

Breng de boorsjablonen aan op de achterkant van de schermafdekking aan.

Gaten boren van maximaal 6 mm diep.

Het scherm bevestigen. Wand controleren

Controleren of de muur verticaal is en voldoende draagvermogen heeft. Het maximale gewicht van het apparaat bedraagt 12 kg.

De boorgatdiepte overeenkomstig de schroeflengte boren. De pluggen dienen goed vast te zitten. De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Voor andere constructies (bijv. gipsplaat, poreus beton, Poroton-stenen) moe- ten bevestigingsmiddelen worden gebruikt die daar- voor geschikt zijn. Wand voorbereiden

Ervoor zorgen dat zich in het bereik van de borin- gen geen stroomleidingen, gasleidingen of waterlei- dingen bevinden.

Om schade te vermijden, de kookplaat afdekken.

De boorgaten aftekenen.

De pluggen vlak met de wand inzetten.

Het bevestigingselement vastschroeven. Apparaat monteren WAARSCHUWING‒Kans op letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. ▶ Draag veiligheidshandschoenen.

Verwijder de beschermfolie aan de achterzijde. ‒ Verwijder de beschermfolie na de montage volle- dig.Montagehandleiding nl

De houders in de achterkant van het apparaat schuiven en vastschroeven .

Het apparaat erin hangen.

Het apparaat met de draadbouten horizontaal uitlij- nen.

Het apparaat op het meubel bevestigen.

De afscherming aan de onderkant van het apparaat bevestigen.

Het apparaat aan de wand bevestigen.

Het scherm bevestigen. De profielen en de geleiderails moeten correct wor- den samengevoegd, omdat het apparaat anders niet werkt.

De vetfilters inbrengen. De vetfilters niet buigen, om beschadigingen te voorkomen. Luchtafvoerverbinding maken De luchtafvoerbuis kunt u op de luchtafvoeraansluiting op de bovenkant van het apparaat monteren.

De luchtafvoerbuis op het afvoeraansluitstuk beves- tigen.

De verbinding met de afvoerluchtopening maken.

De verbindingspunten afdichten. Stroom aansluiten

Steek de stekker in het stopcontact.

Als een vaste aansluiting noodzakelijk is, de aanwij- zingen in het hoofdstuk

• "Aanwijzingen voor de elektrische aansluiting", Pagina63 opvolgen.nl Montagehandleiding

Haal de stekker van het apparaat uit het stopcon- tact.

Maak de afvoerbuis los.

De vetfilters verwijderen. De vetfilters niet buigen, om beschadigingen te voorkomen.

Het scherm verwijderen.

De schroefbevestiging met het inbouwmeubel los maken.

Het apparaat verwijderen.
