[it] Manuale utente e istruzioni d'installazione

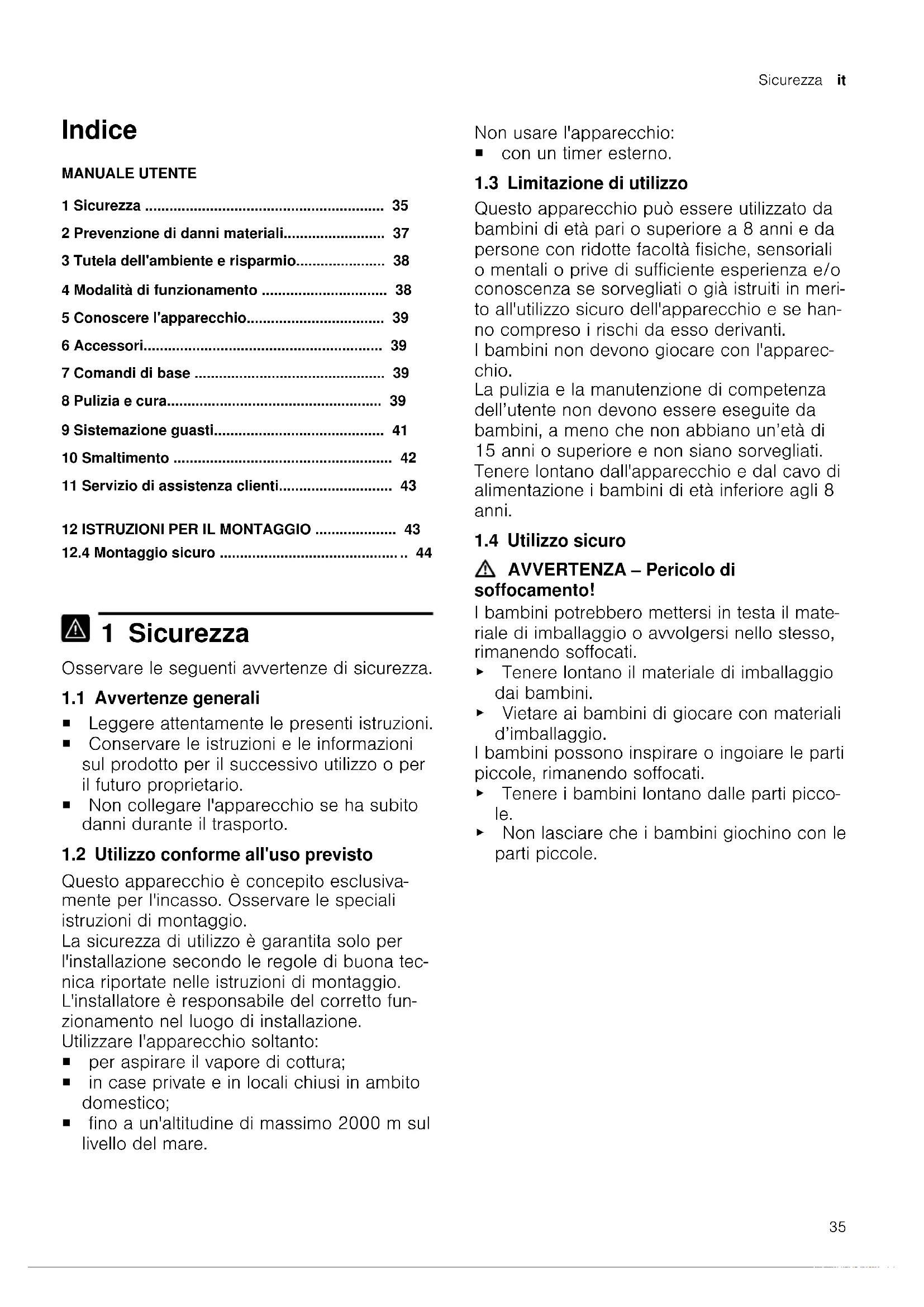

1 Sicurezza Osservare le seguenti avvertenze di sicurezza. 1.1 Avvertenze generali ¡ Leggere attentamente le presenti istruzioni. ¡ Conservare le istruzioni e le informazioni sul prodotto per il successivo utilizzo o per il futuro proprietario. ¡ Non collegare l'apparecchio se ha subito danni durante il trasporto. 1.2 Utilizzo conforme all'uso previsto Questo apparecchio è concepito esclusiva- mente per l'incasso. Osservare le speciali istruzioni di montaggio. La sicurezza di utilizzo è garantita solo per l'installazione secondo le regole di buona tec- nica riportate nelle istruzioni di montaggio. L'installatore è responsabile del corretto fun- zionamento nel luogo di installazione. Utilizzare l'apparecchio soltanto: ¡ per aspirare il vapore di cottura; ¡ in case private e in locali chiusi in ambito domestico; ¡ fino a un'altitudine di massimo 2000m sul livello del mare. Non usare l'apparecchio: ¡ con un timer esterno. 1.3 Limitazione di utilizzo Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte facoltà fisiche, sensoriali o mentali o prive di sufficiente esperienza e/o conoscenza se sorvegliati o già istruiti in meri- to all'utilizzo sicuro dell'apparecchio e se han- no compreso i rischi da esso derivanti. I bambini non devono giocare con l'apparec- chio. La pulizia e la manutenzione di competenza dell’utente non devono essere eseguite da bambini, a meno che non abbiano un’età di 15 anni o superiore e non siano sorvegliati. Tenere lontano dall'apparecchio e dal cavo di alimentazione i bambini di età inferiore agli 8 anni. 1.4 Utilizzo sicuro AVVERTENZA‒Pericolo di soffocamento! I bambini potrebbero mettersi in testa il mate- riale di imballaggio o avvolgersi nello stesso, rimanendo soffocati. ▶ Tenere lontano il materiale di imballaggio dai bambini. ▶ Vietare ai bambini di giocare con materiali d’imballaggio. I bambini possono inspirare o ingoiare le parti piccole, rimanendo soffocati. ▶ Tenere i bambini lontano dalle parti picco- le. ▶ Non lasciare che i bambini giochino con le parti piccole.it Sicurezza

AVVERTENZA‒Pericolo di avvelenamento! I gas di combustione riaspirati possono cau- sare avvelenamento. I focolari che dipendono dall'aria ambiente (per es. stufe a gas, olio, le- gna o carbone, scaldabagno, caldaie elettri- che) ricavano l'aria per la combustione dalla stanza ed eliminano i gas di scarico all'ester- no attraverso un impianto (per es. camino). In concomitanza della cappa di aspirazione ac- cesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria. Senza un'alimentazio- ne sufficiente di aria si crea depressione. I gas velenosi dal camino o dalla cappa di aspirazione vengono riaspirati nelle stanze. ▶ È necessario assicurare sempre un'alimen- tazione di aria sufficiente quando l'apparec- chio in modalità aspirazione a ricircolo vie- ne utilizzato contemporaneamente a un fo- colare dipendente dall'aria ambiente. ▶ Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affluire nella stanza attra- verso aperture non fisse, per es. porte, fine- stre in combinazione con un canale di ad- duzione/scarico aria o altre misure tecni- che. Un'apertura nel muro per alimentazio- ne/scarico aria non garantisce il rispetto del valore limite. ▶ Consultate in ogni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e propor- re misure adeguate. ▶ Se l'apparecchio è usato solo nella modali- tà a ricircolo d'aria, il suo esercizio è possi- bile senza limitazioni. AVVERTENZA‒Pericolo di incendio! I depositi di grasso presenti negli appositi filtri possono incendiarsi. ▶ Non mettere mai in funzione l'apparecchio senza filtro per grassi. ▶ Pulire regolarmente il filtro grassi. ▶ Non lavorare mai nelle vicinanze dell'appa- recchio con fiamme libere (ad es. fiammeg- giare). ▶ L’installazione dell’apparecchio nelle vici- nanze di un focolare per combustibili solidi (ad es. legno o carbone), è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzio- ne di scintille. L'olio e il burro caldi si infiammano rapida- mente. ▶ Controllare costantemente l'olio e il burro caldi ▶ e non versare mai acqua sul burro o sull'olio bollenti. Disattivare la zona di cottu- ra. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile. Le zone di cottura a gas sviluppano molto ca- lore se vengano fatte funzionare senza appog- giarci sopra una stoviglia. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiarsi. ▶ Utilizzare le zone di cottura a gas solo do- po averci appoggiato sopra una stoviglia. Quando sono in funzione contemporanea- mente più zone di cottura a gas si sviluppa molto calore. Un dispositivo di ventilazione montato sopra può subire danni o addirittura incendiarsi. ▶ Utilizzare le zone di cottura a gas solo do- po averci appoggiato sopra una stoviglia. ▶ Impostare il livello ventola massimo. ▶ Non utilizzare mai due zone di cottura a gas contemporaneamente con la fiamma al massimo per oltre 15 minuti. Due zone di cottura a gas corrispondono a un bruciato- re grande. ▶ Non utilizzare mai un bruciatore grande con più di 5kW con la fiamma al massimo per oltre 15 minuti, ad es. wok. AVVERTENZA‒Pericolo di ustioni! Durante il funzionamento le parti scoperte di- ventano molto calde. ▶ Non toccare mai le parti ad alta temperatu- ra. ▶ Tenere lontano i bambini. Durante il funzionamento l'apparecchio diven- ta caldo. ▶ Lasciarlo raffreddare prima di procedere al- la pulizia.Prevenzione di danni materiali it

AVVERTENZA‒Pericolo di lesioni! Alcuni componenti all'interno dell'apparecchio possono essere affilati. ▶ Lavare con cura l'interno dell'apparecchio. Modifiche all'impianto elettrico o meccanico sono pericolose e possono causare anomalie nel funzionamento. ▶ Non apportare modifiche all'impianto elettri- co o meccanico. La copertura filtro può oscillare. ▶ Aprire lentamente la copertura filtro. ▶ Una volta aperta, tenere la copertura filtro fino a quando non oscilla più. ▶ Chiudere lentamente la copertura filtro. La luce delle spie LED è molto intensa e può danneggiare gli occhi (gruppo di rischio 1). ▶ Non guardare direttamente le spie LED ac- cese per un periodo superiore a 100 se- condi. AVVERTENZA‒Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Prima della pulizia staccare la spina o di- sattivare il fusibile nella scatola dei fusibili. ▶ Non lavare l'apparecchio con pulitori a va- pore o idropulitrici. AVVERTENZA‒Pericolo di esplosione! I detersivi alcalini altamente corrosivi o ad ele- vato contenuto di acidi, su componenti in allu- minio all'interno della vasca di lavaggio della lavastoviglie, possono provocare esplosioni. ▶ Non utilizzare mai detersivi alcalini altamen- te corrosivi o a elevato contenuto di acidi. In particolare non utilizzare mai detersivi del settore commerciale o industriale su componenti in alluminio, come ad es. il fil- tro antigrasso delle cappe di aspirazione. AVVERTENZA‒Pericolo di incendio! I depositi di grasso presenti negli appositi filtri possono incendiarsi. ▶ Pulire regolarmente il filtro grassi. AVVERTENZA‒Pericolo di lesioni! Gli interventi di riparazione effettuati in modo non appropriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializ- zato e formato può eseguire riparazioni sull'apparecchio. ▶ Se l'apparecchio presenta guasti, rivolgersi al servizio di assistenza clienti.

• "Servizio di assistenza clienti", Pagina

AVVERTENZA‒Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Non utilizzare panni di spugna bagnati. Prevenzione di danni materiali 2  Prevenzione di danni materiali

ATTENZIONE! La condensa può causare danni da corrosione. ▶ Accendere sempre l'apparecchio durante la cottura per evitare la formazione di condensa. Se l'umidità penetra negli elementi di comando, si pos- sono verificare danneggiamenti. ▶ Non pulire mai gli elementi di comando con un pan- no bagnato. Una pulizia scorretta danneggia le superfici. ▶ Attenersi alle istruzioni di pulitura. ▶ Non usare prodotti corrosivi o abrasivi. ▶ Pulire le superfici in acciaio inox sempre nel verso della spazzolatura. ▶ Non usare un detergente per acciaio inox sugli ele- menti di comando. L'acqua di condensa che rifluisce può danneggiare l'apparecchio. ▶ Il canale di scarico deve essere installato dall'appa- recchio verso l'esterno con almeno 1° di pendenza. Se si fa un uso errato degli elementi di design, questi potrebbero rompersi. ▶ Non tirare gli elementi di design. ▶ Non posizionare o appendere oggetti sugli elementi di design. Danni alle superfici dovuti dalla mancata rimozione del- la pellicola protettiva. ▶ Prima del primo utilizzo, rimuovere la pellicola pro- tettiva da tutti i componenti dell'apparecchio. Se una lampada è difettosa, le restanti lampade posso- no sovraccaricarsi. ▶ Sostituire le lampade difettose. Le superfici verniciate sono delicate. ▶ Attenersi alle istruzioni di pulitura.

• "Pulizia dell’apparecchio", Pagina 40 ▶ Proteggere le superfici verniciate dai graffi.it Tutela dell'ambiente e risparmio

Tutela dell'ambiente e risparmio 3  Tutela dell'ambiente e risparmio

3.1 Smaltimento dell’imballaggio I materiali dell'imballaggio sono rispettosi dell'ambiente e possono essere riutilizzati.

Smaltire lesingole parti distintamente secondo ilti- po dimateriale. 3.2 Risparmio energetico Osservando queste avvertenze l'apparecchio consuma meno energia elettrica. Adattare i livelli di aspirazione all'intensità dei vapori di cottura.

Un livello di aspirazione basso significa un consu- mo di energia ridotto. In caso di vapori di cottura intensi selezionare tempe- stivamente un livello di aspirazione più elevato.

Gli odori si distribuiscono minormente nell'ambien- te. Spegnere l'illuminazione quando non è più necessa- ria.

Se l'illuminazione è disattivata, non consuma ener- gia. Pulire o sostituire i filtri rispettando gli intervalli di tem- po.

L'efficacia dei filtri resta inalterata. Applicare il coperchio di cottura.

La formazione di vapori di cottura e condensa si ri- duce. Utilizzare le funzioni supplementari solo in caso di ne- cessità.

La disattivazione delle funzioni supplementari ridu- ce il consumo di corrente. Modalità di funzionamento 4  Modalità di funzionamento

È possibile utilizzare l'apparecchio con la modalità a estrazione d'aria o a ricircolo d'aria. 4.1 Aspirazione L’aria aspirata viene purificata attraverso il filtro anti- grasso e convogliata all'esterno tramite un sistema di tubi. L'aria non deve essere deviata in un ca- mino che viene utilizzato per lo scarico di gas di apparecchi che bruciano gas o altri combustibili (questo non vale per apparecchi a ricircolo d'aria). ¡ Se l’aria esausta viene immessa in un camino per fumo o gas di scarico non in funzione, è necessario ottene- re l’autorizzazione di un tecnico spe- cializzato. ¡ Se l’aria esausta viene condotta at- traverso la parete esterna, è neces- sario utilizzare una cassetta murale telescopica. 4.2 Funzionamento a ricircolo d’aria L’aria aspirata viene purificata attraverso il filtro anti- grasso e un filtro antiodore e quindi reimmessa nell'ambiente. Per catturare gli odori nel funzionamen- to a ricircolo d'aria, è necessario instal- lare un filtro antiodore. Le diverse possi- bilità di attivazione dell’apparecchio con funzionamento a ricircolo d'aria sono in- dicate nel catalogo o devono essere ri- chieste al proprio rivenditore specializ- zato. Gli accessori necessari sono di- sponibili presso i rivenditori specializza- ti, tramite il servizio clienti o il punto vendita online.

• "Accessori", Pagina 39Conoscere l'apparecchio it

Conoscere l'apparecchio 5  Conoscere l'apparecchio

5.1 Elementi di comando Gli elementi di comando consentono di impostare tutte le funzioni dell'apparecchio e di ottenere informazioni sullo stato di esercizio. Attivazione o disattivazione dell'illuminazione Disattivare il sistema di aspirazione Attivare il livello 1 della ventola. Attivare il livello 2 della ventola. Attivare il livello 3 della ventola. Accessori 6  Accessori

Gli accessori si possono acquistare presso il servizio clienti, i rivenditori specializzati o in Internet. Utilizzare solo gli accessori originali, i quali sono esattamente adeguati all'apparecchio. Gli accessori sono specifici dell'apparecchio. Al mo- mento dell'acquisto indicare sempre il codice prodotto preciso (cod. E) dell'apparecchio. →Pagina 43 Per conoscere gli accessori disponibili per il proprio apparecchio consultare il catalogo, il punto vendita on- line o il servizio clienti. www.bosch-home.com Accessori Codice dell'ordine Filtro antiodore standard DWZ0IM0A0 Comandi di base 7  Comandi di base

di base 7.1 Attivazione dell’apparecchio

Premere . a L'apparecchio si avvia sul livello ventola 1. 7.2 Impostazione del livello ventola

Premere o per impostare il corrispondente livel- lo ventola. 7.3 Spegnimento dell'apparecchio

Premere . 7.4 Attivazione dell'illuminazione L’illuminazione può essere attivata o disattivata in mo- do indipendente dal sistema di aspirazione.

Premere . 7.5 Disattivazione dell'illuminazione

Premere . Pulizia e cura 8  Pulizia e cura

Per mantenere a lungo l'apparecchio in buone condi- zioni, sottoporlo a una cura e a una manutenzione scrupolose. 8.1 Detergenti I detergenti adatti sono disponibili presso il servizio clienti o il punto vendita online. ATTENZIONE! I detersivi non appropriati possono danneggiare le su- perfici dell'apparecchio. ▶ Non usare prodotti corrosivi o abrasivi. ▶ Non utilizzare detergenti a elevato contenuto di al- col, ▶ Non utilizzare spugnette dure o abrasive. ▶ Non utilizzare detergenti speciali per la pulizia a cal- do.it Pulizia e cura

▶ Utilizzare detergenti per i vetri, raschietti o prodotti per l'acciaio inox solo se consigliati all'interno delle indicazioni per la pulizia del rispettivo pezzo. ▶ Lavare accuratamente i panni di spugna prima di utilizzarli. 8.2 Pulizia dell’apparecchio Pulire l'apparecchio come indicato, in modo da non danneggiare le diverse superfici e i diversi componenti eseguendo una pulizia errata o utilizzando detergenti non idonei. AVVERTENZA‒Pericolo di esplosione! I detersivi alcalini altamente corrosivi o ad elevato con- tenuto di acidi, su componenti in alluminio all'interno della vasca di lavaggio della lavastoviglie, possono provocare esplosioni. ▶ Non utilizzare mai detersivi alcalini altamente corro- sivi o a elevato contenuto di acidi. In particolare non utilizzare mai detersivi del settore commerciale o in- dustriale su componenti in alluminio, come ad es. il filtro antigrasso delle cappe di aspirazione. AVVERTENZA‒Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Prima della pulizia staccare la spina o disattivare il fusibile nella scatola dei fusibili. ▶ Non lavare l'apparecchio con pulitori a vapore o idropulitrici. AVVERTENZA‒Pericolo di ustioni! Durante il funzionamento l'apparecchio diventa caldo. ▶ Lasciarlo raffreddare prima di procedere alla pulizia. AVVERTENZA‒Pericolo di lesioni! Alcuni componenti all'interno dell'apparecchio possono essere affilati. ▶ Lavare con cura l'interno dell'apparecchio.

Osservare le informazioni relative ai prodotti per la pulizia.

A seconda della superficie pulire come segue: ‒ Pulire le superfici in acciaio inox seguendo la di- rezione di spazzolatura con un panno di spugna e una soluzione di lavaggio calda. ‒ Pulire le superfici smaltate con soluzione di la- vaggio calda e un panno di spugna. ‒ Pulire l'alluminio utilizzando un panno morbido e un detergente per i vetri. ‒ Pulire le parti in plastica utilizzando un panno morbido e un detergente per i vetri. ‒ Pulire le parti in vetro utilizzando un panno mor- bido e un detergente per i vetri.

Per le superfici in acciaio inox, stendere uno strato sottile di detergente per acciaio inox con un panno morbido. I prodotti per acciaio inox sono disponibili presso il servizio clienti o il punto vendita online. 8.3 Pulizia degli elementi di comando AVVERTENZA‒Pericolo di scosse elettriche! L'infiltrazione di umidità può provocare una scarica elettrica. ▶ Non utilizzare panni di spugna bagnati.

Osservare le informazioni relative ai prodotti per la pulizia.

Pulire con un panno di spugna e una soluzione di lavaggio calda.

Asciugare con un panno morbido. 8.4 Smontaggio dei filtri antigrasso

ATTENZIONE! La caduta del filtro antigrasso può causare il dan- neggiamento del piano cottura sottostante. ▶ Con una mano, afferrare il filtro antigrasso da sotto.

Aprire i bloccaggi sui filtri antigrasso.

Togliere i filtri per grassi dai fermi. Per impedire al grasso di colare, tenere i filtri in oriz- zontale. 8.5 Pulizia dei filtri antigrasso I filtri antigrasso filtrano il grasso contenuto nel vapore. Per garantire l'adeguato assorbimento di grassi è ne- cessario sostituire o pulire periodicamente i filtri. AVVERTENZA‒Pericolo di incendio! I depositi di grasso presenti negli appositi filtri possono incendiarsi. ▶ Pulire il filtro antigrasso circa una volta al mese. Requisito:I filtri antigrasso sono smontati.

• "Smontaggio dei filtri antigrasso", Pagina 40

Osservare le informazioni relative ai prodotti per la pulizia.

Mettere i filtri antigrasso a bagno in una soluzione di lavaggio calda. In caso di sporco ostinato è possibile utilizzare uno sgrassatore. Gli sgrassatori sono disponibili presso il servizio clienti o il punto vendita online.

Pulire i filtri antigrasso con una spazzola.

Sciacquarli accuratamente.

Lasciare asciugare i filtri antigrasso. 8.6 Lavaggio dei filtri antigrasso in lavastoviglie I filtri antigrasso filtrano il grasso contenuto nel vapore. Per garantire l'adeguato assorbimento di grassi è ne- cessario sostituire o pulire periodicamente i filtri. AVVERTENZA‒Pericolo di incendio! I depositi di grasso presenti negli appositi filtri possono incendiarsi. ▶ Pulire il filtro antigrasso circa una volta al mese.Sistemazione guasti it

ATTENZIONE! I filtri antigrasso possono subire danni dovuti a inca- stramento. ▶ Non incastrare i filtri antigrasso. Nota:In caso di lavaggio in lavastoviglie, possono veri- ficarsi leggere alterazioni di colore. Le variazioni croma- tiche non influiscono in alcun modo sul funzionamento dei filtri antigrasso. Requisito:I filtri antigrasso sono smontati.

• "Smontaggio dei filtri antigrasso", Pagina 40

Osservare le informazioni relative ai prodotti per la pulizia.

Riporre i filtri antigrasso nella lavastoviglie senza fis- sarli. Non lavare il filtro antigrasso molto sporco insieme alle altre stoviglie. In caso di sporco ostinato è possibile utilizzare uno sgrassatore. Gli sgrassatori sono disponibili presso il servizio clienti o il punto vendita online.

Avviare la lavastoviglie. Per l'impostazione della temperatura selezionare al massimo 70°C.

Lasciare asciugare i filtri antigrasso. 8.7 Montaggio del filtro antigrasso ATTENZIONE! La caduta del filtro antigrasso può causare il danneg- giamento del piano cottura sottostante. ▶ Con una mano, afferrare il filtro antigrasso da sotto.

Inserire il filtro per grassi.

Sollevare i filtri per grassi e innestare i bloccaggi.

Accertarsi che i bloccaggi si innestino in posizione.

Chiudere la copertura filtro. 8.8 Filtro antiodore per funzionamento a ricircolo d'aria I filtri antiodore, nel funzionamento a ricircolo d'aria, trattengono le particelle che causano i cattivi odori. Per garantire l'elevato assorbimento degli odori è necessa- rio sostituire periodicamente i filtri antiodore. In caso di esercizio normale, circa un'ora al giorno, i fil- tri antiodore devono essere sostituiti ogni 4mesi. Il fil- tro antiodore non può essere pulito o rigenerato. I filtri antiodore sono disponibili presso il servizio clienti o il punto vendita online. Utilizzare solo filtri antiodore originali. Smontaggio del filtro antiodore Requisito:I filtri antigrasso sono smontati.

• "Smontaggio dei filtri antigrasso", Pagina 40

Ruotare il vecchio filtro antiodore e rimuoverlo dal supporto .

Montaggio del filtro antiodore

Premere il nuovo filtro antiodore sul supporto e ruotare .

Montare il filtro antigrasso.

• "Montaggio del filtro antigrasso", Pagina 41 Sistemazione guasti 9  Sistemazione guasti

I guasti minori possono essere sistemati autonoma- mente dall'utente. Utilizzare le informazioni per la siste- mazione dei guasti prima di contattare il servizio di as- sistenza clienti. In questo modo si evitano costi non ne- cessari. AVVERTENZA‒Pericolo di lesioni! Gli interventi di riparazione effettuati in modo non ap- propriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e for- mato può eseguire riparazioni sull'apparecchio. ▶ Se l'apparecchio presenta guasti, rivolgersi al servi- zio di assistenza clienti. AVVERTENZA‒Pericolo di scosse elettriche! Gli interventi di riparazione effettuati in modo non ap- propriato rappresentano una fonte di pericolo. ▶ Solo il personale adeguatamente specializzato e for- mato può eseguire riparazioni sull'apparecchio. ▶ Per la riparazione dell'apparecchio possono essere impiegati soltanto pezzi di ricambio originali. ▶ Se il cavo di collegamento dell'apparecchio è dan- neggiato, deve essere sostituito da personale tecni- co appositamente formato.it Smaltimento

9.1 Anomalie di funzionamento Anomalia Causa e ricerca guasti L'apparecchio non funziona. La spina non è inserita nella rete elettrica.

Collegare l'apparecchio alla rete elettrica. Il fusibile è difettoso.

Controllare il fusibile nella scatola corrispondente. Alimentazione di corrente guasta.

Verificare che l'illuminazione interna o altri apparecchi nel locale funzionino correttamen- te. L'illuminazione LED non funziona. La lampadina a LED è guasta.

• "Sostituzione delle luci LED", Pagina 42 9.2 Sostituzione delle luci LED AVVERTENZA‒Pericolo di scosse elettriche! Durante la sostituzione della lampadina i contatti del portalampada sono sotto tensione. ▶ Prima di procedere alla sostituzione, staccare la spi- na o disattivare il fusibile nella relativa scatola. AVVERTENZA‒Pericolo di lesioni! La luce delle spie LED è molto intensa e può danneg- giare gli occhi (gruppo di rischio 1). ▶ Non guardare direttamente le spie LED accese per un periodo superiore a 100 secondi. Nota: Utilizzare solo luci dello stesso tipo e potenza.

Scollegare l'apparecchio dalla rete elettrica.

Allentare le viti della copertura della lampadina e ri- muoverla .

Svitare la lampadina e sostituirla con una dello stesso tipo.

Montare la copertura della lampadina.

Inserire la spina di rete e riattivare il salvavita. Smaltimento 10  Smaltimento

10.1 Rottamazione di un apparecchio dismesso Uncorretto smaltimento nel rispetto dell'ambiente per- mette direcuperare materie prime preziose.

Smaltire l'apparecchio nel rispetto dell'ambiente. Per informazioni sulle attuali procedure di smalti- mento rivolgersi al rivenditore specializzato o al co- mune di competenza. Questo apparecchio dispone di con- trassegno ai sensi della direttiva eu- ropea 2012/19/UE in materia di ap- parecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.Servizio di assistenza clienti it Servizio di assistenza clienti 11  Servizio di assistenza clienti

Informazioni dettagliate sulla durata della garanzia esulle condizioni di garanzia in ciascun Paese sono re-peribili presso il nostro servizio di assistenza clienti,presso il proprio rivenditore o sul nostro sito Internet.Quando si contatta il servizio di assistenza clienti sononecessari il codice prodotto (E-Nr.) e il codice di produ-zione (FD) dell'apparecchio.I dati di contatto del servizio di assistenza clienti sonodisponibili nell'elenco dei centri di assistenza allegato osul nostro sito Internet. 11.1 Codice prodotto (E-Nr.) e codice di produzione (FD) Il codice prodotto (E-Nr.) e il codice di produzione (FD)sono riportati sulla targhetta identificativa dell'apparec-chio.A seconda del modello, la targhetta identificativa sitrova:¡ nel vano interno dell'apparecchio (a tal propositosmontare i filtri per grassi);¡ sul lato superiore dell’apparecchio.Annotare i dati dell'apparecchio e il numero di telefonodel servizio di assistenza clienti per ritrovarli rapida-mente.Istruzioni per il montaggio 12  Istruzioni per il montaggio

Osservare queste informazioni durante il montaggiodell'apparecchio. 12.1 Contenuto della confezione Dopo il disimballaggio controllare che tutti i componen-ti siano presenti e che non presentino danni dovuti altrasporto. 12.2 Dimensioni apparecchio Qui sono riportate le dimensioni dell'apparecchio120mm

599it Istruzioni per il montaggio

12.3 Distanze di sicurezza Osservare le distanze di sicurezza dell'apparecchio.  12.4 Montaggio sicuro Osservare le presenti avvertenze di sicurezza durante il montaggio dell'apparecchio. AVVERTENZA‒Pericolo di avvelenamento! I gas di combustione riaspirati possono cau- sare avvelenamento. I focolari che dipendono dall'aria ambiente (per es. stufe a gas, olio, le- gna o carbone, scaldabagno, caldaie elettri- che) ricavano l'aria per la combustione dalla stanza ed eliminano i gas di scarico all'ester- no attraverso un impianto (per es. camino). In concomitanza della cappa di aspirazione ac- cesa, dalla cucina e dalle stanze adiacenti viene sottratta dell'aria. Senza un'alimentazio- ne sufficiente di aria si crea depressione. I gas velenosi dal camino o dalla cappa di aspirazione vengono riaspirati nelle stanze. ▶ È necessario assicurare sempre un'alimen- tazione di aria sufficiente quando l'apparec- chio in modalità aspirazione a ricircolo vie- ne utilizzato contemporaneamente a un fo- colare dipendente dall'aria ambiente. ▶ Un esercizio sicuro è possibile solo se la depressione nella stanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affluire nella stanza attra- verso aperture non fisse, per es. porte, fine- stre in combinazione con un canale di ad- duzione/scarico aria o altre misure tecni- che. Un'apertura nel muro per alimentazio- ne/scarico aria non garantisce il rispetto del valore limite. ▶ Consultate in ogni caso lo spazzacamino responsabile che è in grado di giudicare la ventilazione complessiva in casa e propor- re misure adeguate. ▶ Se l'apparecchio è usato solo nella modali- tà a ricircolo d'aria, il suo esercizio è possi- bile senza limitazioni. I gas di combustione riaspirati possono cau- sare avvelenamento. ▶ Installando una cappa di aspirazione con un focolare dipendente dall'aria ambiente, l'alimentazione della cappa di aspirazione deve essere provvista di un adeguato co- mando di sicurezza.Istruzioni per il montaggio it

I gas di combustione riaspirati possono cau- sare avvelenamento. ▶ Non far convogliare l'aria esausta in un ca- mino per fumo o per gas di scarico funzio- nanti. ▶ L’aria esausta non deve essere convogliata in un pozzo di aerazione dei locali di instal- lazione di focolari. ▶ Se l’aria esausta viene immessa in un ca- mino per fumo o gas di scarico non in fun- zione, è necessario ottenere l’autorizzazio- ne di uno spazzacamino specializzato. AVVERTENZA‒Pericolo di soffocamento! I bambini potrebbero mettersi in testa il mate- riale di imballaggio o avvolgersi nello stesso, rimanendo soffocati. ▶ Tenere lontano il materiale di imballaggio dai bambini. ▶ Vietare ai bambini di giocare con materiali d’imballaggio. AVVERTENZA‒Pericolo di incendio! I depositi di grasso presenti nel filtro per gras- si possono incendiarsi. ▶ Nelle vicinanze dell'apparecchio non lavo- rare mai con fiamme libere (ad es. fiam- meggiare). ▶ L’installazione dell’apparecchio nelle vici- nanze di un focolare per combustibili solidi (ad es. legno o carbone) è consentita solo se questo è dotato di copertura chiusa e non estraibile. Non deve esserci produzio- ne di scintille. ▶ Le distanze di sicurezza prescritte devono essere mantenute per evitare un accumulo di calore. ▶ Attenersi alle indicazioni relative al proprio piano di cottura. Qualora nelle istruzioni di installazione dei piani cottura a gas sia pre- vista una distanza diversa, osservare sem- pre la distanza maggiore. Se vengono in- stallate zone di cottura a gas ed elettriche insieme, è necessario rispettare la distanza massima indicata. AVVERTENZA‒Pericolo di lesioni! Alcuni componenti all'interno dell'apparecchio possono essere affilati. ▶ Indossare guanti protettivi. Se l'apparecchio non viene fissato corretta- mente alla parete può cadere. ▶ Tutti gli elementi di fissaggio devono esse- re montati in modo saldo e sicuro. Modifiche all'impianto elettrico o meccanico sono pericolose e possono causare anomalie nel funzionamento. ▶ Non apportare modifiche all'impianto elettri- co o meccanico. La copertura filtro può oscillare. ▶ Aprire lentamente la copertura filtro. ▶ Una volta aperta, tenere la copertura filtro fino a quando non oscilla più. ▶ Chiudere lentamente la copertura filtro. AVVERTENZA‒Pericolo di scosse elettriche! Componenti a spigolo vivo all'interno dell'ap- parecchio possono danneggiare il cavo di collegamento. ▶ Non piegare o schiacciare il cavo di colle- gamento. Le installazioni effettuate in modo non appro- priato costituiscono un pericolo. ▶ Collegare e utilizzare l’apparecchio solo in conformità con i dati indicati sulla targhetta identificativa. ▶ Collegare l'apparecchio a una rete a cor- rente alternata soltanto con una presa con messa a terra installata a norma. ▶ Ilsistema delconduttore diprotezione dell’impianto elettrico domestico deve es- sere installato anorma. ▶ Non alimentare mai l'apparecchio da un commutatore esterno ad es. un timer ester- no o un telecomando. ▶ Se l'apparecchio è incassato, la spina del cavo di alimentazione deve essere libera- mente accessibile. Qualora non fosse pos- sibile accedere liberamente alla spina, nell'impianto elettrico fisso deve essere montato un dispositivo di separazione onni- polare conformemente alle norme di instal- lazione. ▶ Durante l'installazione dell'apparecchio pre- stare attenzione che il cavo di alimentazio- ne non resti incastrato e non si danneggi. 12.5 Avvertenze generali Osservare queste avvertenze generali durante l'installa- zione. ¡ Per l’installazione è necessario rispettare le disposi- zioni in materia di edilizia attualmente in vigore e le norme del fornitore locale di elettricità e gas.it Istruzioni per il montaggio

¡ Per i tubi preposti per l'aria esausta osservare le re- golamentazioni burocratiche e legali, come ad esempio le ordinanze sulla costruzione edilizia loca- li. ¡ Per raggiungere l'apparecchio senza ostacoli duran- te la manutenzione, scegliere un luogo di installazio- ne facilmente accessibile. ¡ Le superfici dell’apparecchio sono delicate. Evitare danneggiamenti durante il montaggio. 12.6 Avvertenze sulla situazione d'installazione ¡ Montare l'apparecchio in un armadio della cucina. ¡ Per il montaggio di componenti accessori speciali aggiuntivi osservare le istruzioni di installazione ivi allegate. ¡ La larghezza della cappa di aspirazione deve corri- spondere almeno alla larghezza dei punti di cottura. ¡ Affinché il vapore di cottura venga rilevato in manie- ra ottimale, montare l'apparecchio al centro sul pia- no cottura. 12.7 Avvertenze sul collegamento elettrico Per eseguire il collegamento elettrico dell'apparecchio in sicurezza, osservare le presenti avvertenze. AVVERTENZA‒Pericolo di scosse elettriche! Si deve poter sempre separare l'apparecchio dalla rete elettrica. L'apparecchio può essere collegato solamen- te a una presa con messa a terra installata secondo le istruzioni. ▶ Dopo il montaggio dell'apparecchio, la spina di ali- mentazione del collegamento alla rete deve essere liberamente accessibile. ▶ Se ciò non fosse possibile, durante la posa fissa dell'installazione elettrica deve essere montato un dispositivo di separazione su tutti i poli conforme al- le condizioni della categoria di sovratensione III e al- le disposizioni dell'allestimento. ▶ Soltanto un elettricista appositamente formato può eseguire la posa fissa dell'installazione elettrica. Noi consigliamo di installare un interruttore differenziale (differenziale) nel circuito elettrico dell'alimentazione dell'apparecchio. Componenti a spigolo vivo all'interno dell'apparecchio possono danneggiare il cavo di collegamento. ▶ Non piegare o schiacciare il cavo di collegamento. ¡ Per il collegamento fare riferimento alla targhetta.

• Pagina 43 ¡ La lunghezza del cavo di collegamento è di circa 1,30 m. ¡ Questo apparecchio è conforme ai requisiti di prote- zione RFI dell’Unione Europea. ¡ L'apparecchio appartiene alla classe di protezione 1 e deve essere utilizzato solo se dotato di un condut- tore di terra. ¡ Non collegare alla corrente l'apparecchio durante il montaggio. ¡ Assicurarsi che la protezione da contatto sia garan- tita tramite il montaggio. 12.8 Avvertenze sul condotto di scarico Il produttore dell'apparecchio non si assume alcuna re- sponsabilità per le contestazioni relative al condotto. ¡ Utilizzare un tubo di scarico corto e dritto, che ha un diametro possibilmente grande. ¡ Tubi di scarico dell'aria lunghi e ruvidi, che presen- tano molte curve o che hanno un diametro piccolo riducono la prestazione di aspirazione e aumentano il rumore della ventola. ¡ Utilizzare un tubo di scarico in materiale non com- bustibile. ¡ Per evitare il ritorno della condensa, montare il tubo di scarico dell'apparecchio con 1° di pendenza. Canali piatti Utilizzare condotti piatti la cui sezione interna corrispon- de al diametro dei condotti rotondi: ¡ Un diametro 150mm corrisponde a ca.177cm². ¡ Un diametro 120mm corrisponde a ca.113cm². ¡ Nel caso di diametri diversi del tubo utilizzare stri- sce di tenuta. ¡ Non utilizzare condotti piatti con rinvii taglienti. Tubi rotondi Utilizzare condotti rotondi con diametro interno di 150mm (consigliato) o minimo di 120mm. 12.9 Avvertenze per un funzionamento ad aria di scarico Nel funzionamento ad aria di scarico deve essere mon- tato un raccordo alettato. Note ¡ Se con l'apparecchio non è fornito il raccordo aletta- to è possibile reperirlo in un negozio specializzato. ¡ Se l’aria esausta viene condotta attraverso la parete esterna, è necessario utilizzare una cassetta murale telescopica. 12.10 Avvertenza per un funzionamento a ricircolo d'aria L'apparecchio deve essere messo in funzione solo se l'installazione è avvenuta in maniera fissa e il condotto è collegato. 12.11 Montaggio Preparazione dell'apparecchio

Aprire la copertura.Istruzioni per il montaggio it

Rimuovere i filtri antigrasso. Non piegare i filtri antigrasso per evitare di danneg- giarli.

Sganciare il bloccaggio su entrambi i lati.

Rimuovere la copertura. Preparazione della modalità di aspirazione a ricircolo dal lato posteriore dell'apparecchio Se l'aria da espellere deve essere convogliata verso l'esterno ed espulsa dall'armadio, il motore deve esse- re ruotato. Nota:La modalità a espulsione d'aria dal lato posterio- re dell'apparecchio è possibile soltanto con un tubo di espulsione di 120 mm.

Rimuovere il rivestimento sul lato posteriore dell'ap- parecchio.

Allentare le viti del motore.

Rimuovere il motore e ruotare .

Inserire il motore con l'apertura verso la parete .

Fissare il rivestimento sul lato superiore dell'appa- recchio.it Istruzioni per il montaggio

Fissare i raccordi alettati sul manicotto dell'aria.

Montare il manicotto dell'aria sul lato posteriore dell'apparecchio. Preparazione della modalità di aspirazione a ricircolo dal lato superiore dell'apparecchio

Fissare i raccordi alettati sul manicotto dell'aria.

Montare il manicotto dell'aria sul lato superiore dell'apparecchio. Preparazione del funzionamento a ricircolo d'aria

Fissare le griglie per l'aria.

Montare il filtro antiodori. Controllo del mobile

Controllare che il mobile a incasso sia piano e suffi- cientemente solido e resistente. Il peso max. dell'apparecchio è pari a 12 kg.

Accertarsi che il mobile a incasso sia resistente al calore fino a 90 °C.

Accertarsi che la distanza tra i 2 mobili corrisponda alla larghezza dell'apparecchio.

Accertarsi che la stabilità del mobile a incasso sia garantita anche dopo i lavori di taglio.

Accertarsi che i mobili adiacenti possano reggere fi- no a 20kg. Nota:Il montaggio può avvenire anche solo su un sin- golo componente del mobile. Preparazione dei mobili Requisito:Il mobile si addice per l'incasso.Istruzioni per il montaggio it

Realizzare un'apertura per il tubo di scarico. Nota:L'apertura di scarico può essere applicata so- pra il mobile a incasso oppure dietro.

Applicare la dima di foratura sul mobile.

Applicare la dima di foratura al lato posteriore del ri- vestimento della copertura.

Praticare i fori fino a profondità massima di 6 mm.

Fissare la copertura. Controllo della parete

Controllare che la parete sia verticale e sufficiente- mente solida e resistente. Il peso max. dell'apparecchio è pari a 12kg.

Praticare la profondità del foro in base alla lunghez- za della vite. I tasselli devono avere un appoggio fisso. Le viti e i tasselli in dotazione sono progettati per muri massicci in mattoni. Per altri tipi di costruzioni (ad es. lastra di gesso, calcestruzzo aerato autocla- vato, mattone in laterizio porizzato Poroton) è neces- sario utilizzare elementi di fissaggio adeguati. Preparazione della parete

Accertarsi che nell'area dei fori non siano presenti cavi elettrici né condutture del gas o dell'acqua.

Coprire il piano di cottura per evitare di danneggiar- lo.

Segnare la posizione dei fori.

Inserire i tasselli a filo del muro.

Avvitare le staffe di supporto. Montaggio dell’apparecchio AVVERTENZA‒Pericolo di lesioni! Alcuni componenti all'interno dell'apparecchio possono essere affilati. ▶ Indossare guanti protettivi.

Rimuovere la pellicola protettiva sul lato posteriore. ‒ Dopo il montaggio rimuovere completamente la pellicola protettiva.it Istruzioni per il montaggio

Inserire i supporti nel lato posteriore dell'apparec- chio e avvitarli .

Agganciare l'apparecchio.

Livellare l'apparecchio servendosi di bulloni filettati.

Fissare il pannello sul lato inferiore dell'apparecchio.

Fissare l'apparecchio alla parete.

Fissare la copertura. I profili e le guide devono essere assemblati corret- tamente, poiché altrimenti l'apparecchio non è in grado di funzionare.

Inserire il filtro grassi. Non piegare il filtro grassi per evitare di danneggiar- lo. Realizzazione del collegamento allo scarico dell'aria È possibile montare il tubo di scarico sul manicotto dell'aria nella parte superiore dell'apparecchio.

Fissare il tubo di scarico al manicotto dell’aria.

Realizzare il collegamento all'apertura per lo scarico dell'aria.

Sigillare ermeticamente i punti di collegamento. Realizzazione del collegamento elettrico

Inserire la spina nella presa con messa a terra.

In caso di allacciamento fisso, prestare attenzione alle avvertenze contenute nel capitolo

• "Avvertenze sul collegamento elettrico", Pagina 46.Istruzioni per il montaggio it

Smontaggio dell'apparecchio

Staccare l'apparecchio dalla rete elettrica.

Allentare il tubo di espulsione.

Rimuovere il filtro grassi. Non piegare il filtro grassi per evitare di danneggiar- lo.

Rimuovere la copertura.

Allentare le viti del mobile da incasso.

Rimuovere l'apparecchio.
