Type product	Keramische kookplaat
Merk	Rapoo
Model	A500
Aantal kookzones	4 zones
Type bediening	Draaiknoppen met 11 standen
Totaal vermogen	6000 W
Voedingsspanning	230 V
Frequentie	50 Hz
Inbouwa­fmetingen (B x D)	560 x 490 mm
Inbouwuitsnede	560 x 490 mm
Minimale afstand tot muur	40 mm
Minimale afstand tot afzuigkap	650 mm
Restwarmte-indicator	Ja, voor elke zone
Inschakelindicatie	Ja, op de plaat of het bedieningspaneel
Oppervlaktemateriaal	Keramisch glas
Aanbevolen reiniging	Zeepwater, glasschraper voor resten
Aanbevolen onderhoudsproducten	Collo Profi, Cerafix, Stahlfix
Veiligheid	Stoppenbeveiliging, loskoppelen voor reiniging
Installatie	Door erkende installateur, aansluiting via oven of bedieningspaneel
Certificeringsland	CE
Beoogd gebruik	Huishoudelijk gebruik, bereiden van voedsel
Speciale instructies	Niet gebruiken zonder pan, voorkom verschuiven van pannen

Veelgestelde vragen - A500 RAPOO

Wat te doen als de kookzones niet opwarmen?

Controleer of het apparaat is aangesloten en of de zekering niet defect is. Vervang de zekering indien nodig.

Hoe verwijder ik metaalvlekken op de plaat?

Gebruik een product zoals Stahlfix of Collo Luneta om metaalvlekken te verwijderen.

Waarom zitten er krassen op de plaat?

Krassen worden meestal veroorzaakt door het verschuiven van pannen. Voorkom dat u pannen verschuift. Krassen kunnen worden verminderd met een polijstmiddel.

Wat betekent het restwarmtelampje?

Het lampje gaat branden wanneer de zone ongeveer 60 °C overschrijdt. Het blijft branden zolang de plaat warm is. Raak de zone niet aan zolang het lampje brandt.

Welke kookgerei gebruiken?

Gebruik pannen die geschikt zijn voor elektrische kookplaten, met een schone, droge bodem en een formaat dat past bij de kookzone.

Hoe verwijder ik aangebrande etensresten?

Reinig met een glasschraper voordat de plaat volledig is afgekoeld. Gebruik daarna een speciale keramische reiniger.

Kan ik aluminiumfolie op de plaat gebruiken?

Nee, leg nooit aluminiumfolie direct op de kookzones. Het zou smelten en de plaat beschadigen.

Wat is het totale vermogen van het apparaat?

Het totale vermogen is 6000 W bij 230 V en 50 Hz.

Hoe installeer ik de kookplaat?

De installatie moet worden uitgevoerd door een erkende installateur. De uitsparing moet 560 x 490 mm zijn, met een minimale afstand van 40 mm tot muren en 650 mm tot de afzuigkap.

Wat te doen als de plaat gebarsten is?

Haal onmiddellijk de stekker uit het stopcontact en stop met het gebruik. Neem contact op met de klantenservice. Een barst brengt het risico van elektrische schokken met zich mee.

GEBRUIKSAANWIJZING A500 RAPOO

uw partner in keukenapparatuur

Handleiding

Manual

uw partner in keukenapparatuur

7000050000

Nederlands 1 - 9

English 10 - 19

Françals 20 - 29

Deutsch 30 - 39

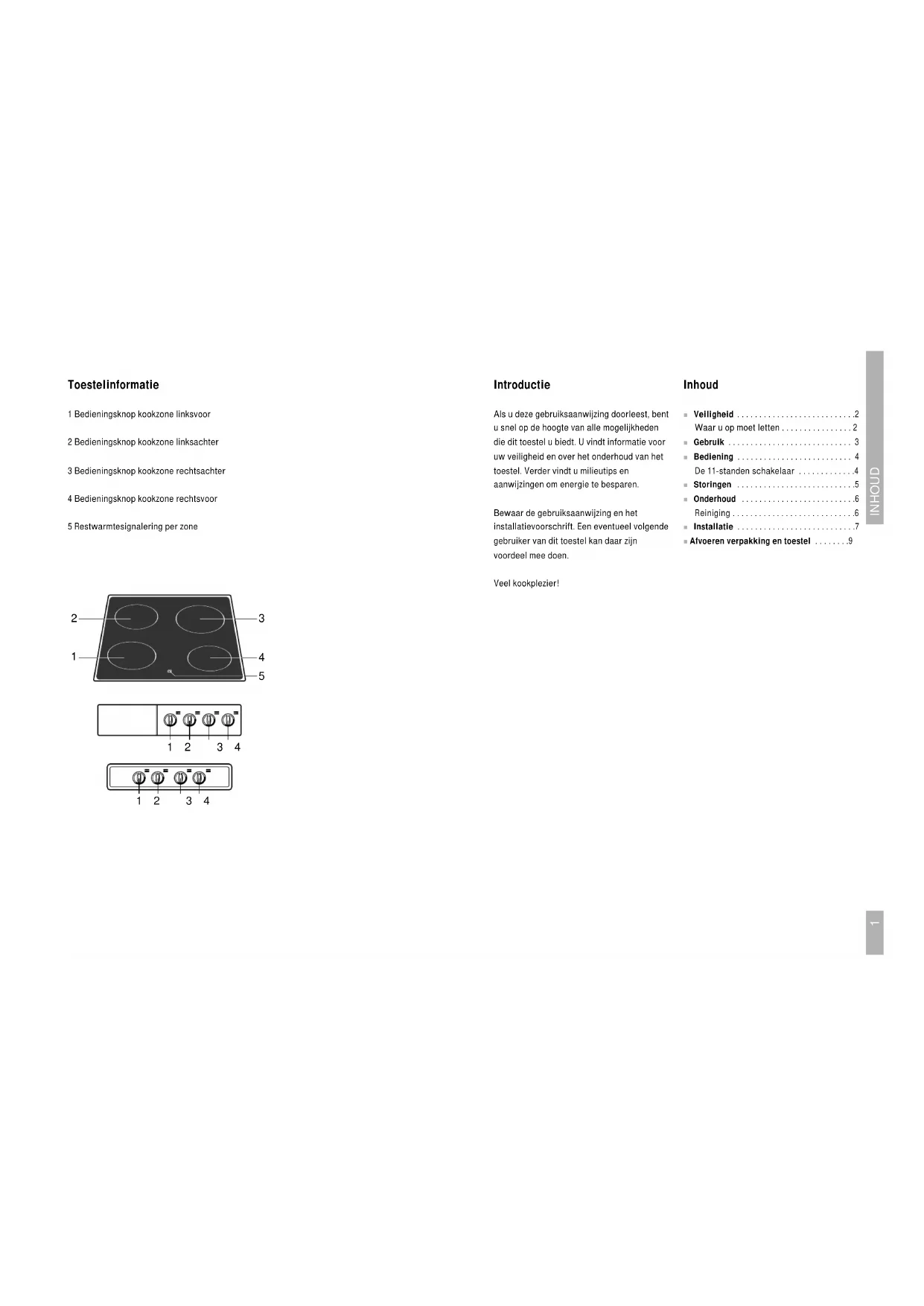

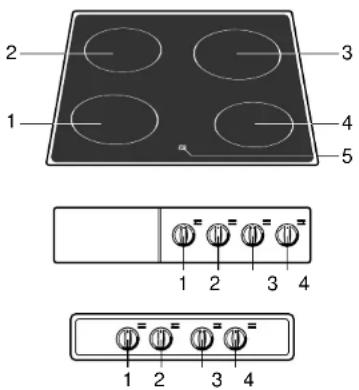

Toestelinformatie

1 Bedieningsknop kookzone linksvoor
2 Bedieningsknop kookzone linksachter
3 Bedieningsknop kookzone rechtsachter
4 Bedieningsknop kookzone rechtsvoor
5 Restwarmtesignalering per zone

2 1 3 4 5 1 2 3 4 1 2 3 4

Introductie

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Verder vindt u milieutips en aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

Inhoud

■ Veiligheid 2
Waar u op moet letten 2
- Gebruik 3
Bediening 4
De 11-standen schakelaar ....4
■ Storingen ....5
■ Onderhoud 6
Reiniging 6
■ Installatie 7
■ Afvoeren verpakking en toestel .....9

Veel kookplezier!

Waar u op moet letten

• Dit toestel mag alleen door een erkend installateur worden aangesloten (zie elektrische aansluiting).
• Maak het toestel spanningsloos voordat met reparatie of schoonmaken wordt gestart. Bij voorkeur door de stekker uit het stopcontact te halen of de schakelaar in de meterkast op nul te zetten.
• Wees voorzichtig wanneer u boven het kookvlak aardewerken, glazen of metalen voorwerpen hanteert. Een vallend kruidenpotje kan bijvoorbeeld een barst doen ontstaan.
• Wanneer een barst in het kookvlak zichtbaar wordt, moet u het toestel spanningsloos maken. Gebruik het toestel niet meer en neem contact op met de servicodienst.
• Dit kooktaestel is ontworpen voor huishoudelijk gebruik. Gebruik het alleen voor het bereiden van gerechten.
• Bij koken of braden wordt de kookplaat heet. Kinderen moeten dus altijd uit de buurt worden gehouden.

• Gebruik het kookvlak niet als opslagplaats.

• Gebruik nooit kunststof of aluminiumfolie (bijvoorbeeld de bakjes van kant-en-klaar gerechten) om gerechten in te bereiden. Wanneer kunststof of aluminiumfolie op het kookvlak smelt, is het niet meer te verwijderen.

• Vet en olie zijn bij oververhitting ontvlambaar. Blijf in de buurt tijdens het bereiden van gerechten.
• Snoeren van elektrische apparaten – zoals van een mixer – kunnen terecht komen op hete kookzones.
• De kookzones mogen niet zonder pan(nen) worden gebruikt. Nooit aluminiumfolie direct op de kookzone leggen!
• Geen licht ontvlambare of vervormbare voorwerpen direct onder de kookplaat zetten.
• De ceramische plaat met een sopje schoonmaken. Voordat u de kookplaat definitief in gebruik gaat nemen adviseren wij u de glasplaat met het onderhoudsmiddel Collo Profi te behandelen (zie hoofdstuk "Onderhoud").

Gebruik

De ceramische kookplaat

De kookplaat is bestand tegen alle temperatuurschokken, zowel koude als hitte kunnen de plaat niet schaden. Op het glazen werkoppervlak zijn de vier kookzones aangeduid door middel van een cirkel. De panbodem moet dan ook overeen komen met deze cirkel.

Enkele kookzone

De knop heeft 11 standen; u kunt ook elke gewenste tussenstand instellen.

Bedrijfscontrolelamp

Op het schakel- of bedieningspaneel van de combi-oven is een controlelampje aanwezig dat signaleert of een of meerdere kookzones zijn ingeschakeld.

Restwarmtesignalering

Nadat een kookzone is ingeschakeld en een temperatuur heeft bereikt van ca. 60 °C, gaat er een lampje branden. Zolang de glasplaat nog heet is blijft het lampje branden. Het lampje gaat vanzelf uit nadat de plaat is afgekoeld.

Pannen

Gebruik het kookvlak alleen om op te koken. Een zandkorreltje kan al een krasje veroorzaken dat niet meer te verwijderen is. Schuif niet met de pannen over het kookvlak en maak er geen groente op schoon (fig. 1).

fig. 1

Gebruik pannen die geschikt zijn voor elektrisch koken. Zet alleen pannen met een schone en droge bodem op de kookzone. Kalk of andere moeilijk te verwijderen vlekken kunt u hiermee voorkomen.

Gebruik geen pannen die kleiner zijn dan de kookzone. Hiermee vermijdt u dat voedselresten op de gloeiend hote kookzone terecht komen. Ingebrande voedselresten zijn moeilijk te verwijderen (zie fig. 2).

fout

good
fig. 2

Pannen waarmee reeds eerder op een gaskookplaat is gekookt, zijn niet meer geschikt voor elektrisch koken. Zorg dat de panbodem én kookplaat droog zijn. Gebruik altijd een deksel tijdens het koken in verband met energieverlies.

De 11- standen schakelaar

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

fig. 3

Stand 11

Aan de kook brengen van alle gerechten.

Slinken van bladgroenten. Aanbraden van vlees. Bakken van biefstuk, vis en aardappelen.

Stand 10 - 9

Bakken van flensjes, wentelteefjes en frituren.

Stand 8 - 7

Bakken van pannenkoeken, drie in de pan.

Stand 6 - 5

Doorbakken van vis en klein vlees.

Doorbraden van groot vlees, uien fruiten.

Stand 4 - 3

Doorkoken van gerechten met een kooktijd van meer 10 minuten. Smoren van groenten. Ontdooien van diepgevroren bladgroenten.

Stand 2 - 1

Trekken van bouillon, vlees stoven, warmhouden van gerechten, doorkoken van kleine hoeveelheden.

Stand 0

Doorkoken van gerechten met een kooktijd korter dan 10 minuten, nadat het gerecht eerst op een hogere stand aan de kook is gebracht.

Opmerking

Elke kookzone van de kookplaat wordt via het bedieningspaneel van de oven met een

11-standen regelaar bediend.

Storingen zelf verhelpen

Mocht het toestel niet naar wens functioneren, controleer dan eerst of u de storing zelf kunt verhelpen met behulp van de onderstaande tabel. Vaak is maar een kleinigheid de oorzaak van de storing.

Storing

Kookzones worden niet warm.

Oorzaak

Stekker niet in het stopcontact.

Remedie

Steek de stekker in het stopcontact.

Vervang de zekering(en).

Metaalachtige vlekken op de glasplaat.

Verkeerd reinigingsmiddel gebruikt.

Verwijderen met middelen als Stahlfix.

Krassen op de glasplaat.

Het schuiven van pannen over de glasplaat is meestal de oorzaak.

Schuif niet met pannen over de glasplaat. Krassen die door het schuiven met pannen zijn ontstaan kunnen niet meer verwijderd worden.

Reinigen

Dagelijks

Reinig de glasplaat steeds na gebruik. U kunt hiervoor bijvoorbeeld een sopje van een afwasmiddel gebruiken. De kookplaat nooit schoonmaken met een schuurmiddel!

Verwijder overgekookte voedselresten nadat de glasplaat afgekoeld is.

Wekelijks

Speciale onderhoudsmiddelen voor ceramische kookplaten, zoals Collo Profi of Cerafix, geven de glasplaat een beschermende laag. Behandel de glasplaat ook met deze middelen nadat u hardnekkige vlekken hebt verwijderd.

Hardnekkige vlekken

Aangekoekte vlekken, metaal- en kalkvlekken op de glasplaat kunt u verwijderen met speciale schoonmaakmiddelen zoals Jif, Collo Luneta of Stahlfix.

Verwijder hardnekkige vlekken met een glasschraper.

Overgekookte voedselresten

Gesmolten kunststof, aluminiumfolie en suiker kunt u verwijderen met een glasschraper. Verwijder deze verontreinigingen terwijl de glasplaat nog heet is. Dergelijke verontreinigingen kunnen bij het afkoelen blijvende schade aan de glasplaat veroorzaken.

Speciale onderhoudsmiddelen voor ceramische kookplaten (bijv. Collo Luneta) vormen een anti-statisch laagje op de kookplaat waardoor deze minder makkelijk stof aantrekt.

Installatie

Elektrische aansluiting

6000W - 230V - 50 Hz

De energievoorziening naar de kookplaat vindt plaats via de oven of het separate bedieningspaneel. In het installatievoorschrift van deze toestellen kunt u lezen hoe u de toestellen op elkaar aansluit.

Montage

Monteer een houten plaat ter afscherming van de kookplaat indien deze wordt gecombineerd met een schakelpaneel (zie fig. 4).

Let op:

Plaats een kookplaat niet naast een hoge kast of wand van brandbaar materiaal. (Indien niet anders mogelijk, houdt dan een minimale afstand van 40 mm tussen buitenkant kookplaat en deze wand.)

Houd ook een afstand van minimaal 65 cm aan tussen de kookplaat en een eventueel te plaatsen afzuigkap).

- Teken de uitzaagmaat (560 x 490 mm) af op het aanrechtblad (zie fig. 5).

580 510 42 560 490

Fig. 5

min. 5t

fig. 4
Dit toestel voldoet aan de geldende CE richtlijnen.

■ Sluit de stekker van het toestel aan op de oven of bedieningspaneel.
■ Plak het meegeleverde afdichtband (A) onder de rand van de kookplaat (zie fig. 6).

- Plaats de kookplaat in de uitsparing en zet de bevestigingsbeugels vast (zie fig. 7).

fig7

- Controleer na plaatsing van de kookplaat of het toestel goed werkt.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt zijn:

• karton
• poly-ethyleenfolie (PE)
• CFK-vrij polystyreen (PS-hard-schuim)
• polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze afvoeren van afgedankte huishoudelijke apparaten.
