Produkttyp	Glaskeramik-Kochfeld
Marke	Rapoo
Modell	A500
Anzahl der Kochzonen	4 Zonen
Bedienungsart	Drehknöpfe mit 11 Positionen
Gesamtleistung	6000 W
Versorgungsspannung	230 V
Frequenz	50 Hz
Einbaumaße (B x T)	560 x 490 mm
Ausschnittmaß	560 x 490 mm
Mindestabstand zur Wand	40 mm
Mindestabstand zur Dunstabzugshaube	650 mm
Restwärmeanzeige	Ja, für jede Zone
Betriebsanzeige	Ja, auf dem Kochfeld oder der Blende
Oberflächenmaterial	Glaskeramik
Empfohlene Reinigung	Seifenwasser, Glasschaber für Rückstände
Empfohlene Pflegeprodukte	Collo Profi, Cerafix, Stahlfix
Sicherheit	Absicherung durch Sicherung, Trennung vor Reinigung
Installation	Durch autorisierten Installateur, Anschluss über Herd oder Bedienfeld
Zertifizierungsland	CE
Verwendungszweck	Haushaltsgebrauch, Kochen von Speisen
Besondere Hinweise	Nicht ohne Kochgefäß verwenden, Rutschen der Töpfe vermeiden

Häufig gestellte Fragen - A500 RAPOO

Was tun, wenn die Kochzonen nicht heizen?

Überprüfen Sie, ob das Gerät angeschlossen ist und die Sicherung nicht defekt ist. Ersetzen Sie die Sicherung bei Bedarf.

Wie reinige ich Metallflecken auf dem Kochfeld?

Verwenden Sie ein Produkt wie Stahlfix oder Collo Luneta, um Metallflecken zu entfernen.

Warum gibt es Kratzer auf dem Kochfeld?

Kratzer entstehen meist durch das Rutschen von Töpfen. Vermeiden Sie das Gleiten der Behälter. Kratzer können mit einem Poliermittel gemildert werden.

Was bedeutet die Restwärmeanzeige?

Die Anzeige leuchtet auf, wenn die Zone etwa 60 °C überschreitet. Sie bleibt an, solange das Kochfeld heiß ist. Berühren Sie die Zone nicht, solange die Anzeige leuchtet.

Welche Kochutensilien verwenden?

Verwenden Sie Töpfe und Pfannen, die für Elektroherde geeignet sind, mit sauberem, trockenem Boden und passender Größe zur Kochzone.

Wie entferne ich angebrannte Speisereste?

Reinigen Sie mit einem Glasschaber, bevor das Kochfeld vollständig abkühlt. Verwenden Sie anschließend ein spezielles Glaskeramik-Reinigungsmittel.

Kann ich Alufolie auf dem Kochfeld verwenden?

Nein, legen Sie niemals Alufolie direkt auf die Kochzonen. Sie würde schmelzen und das Kochfeld beschädigen.

Wie hoch ist die Gesamtleistung des Geräts?

Die Gesamtleistung beträgt 6000 W bei 230 V und 50 Hz.

Wie installiere ich das Kochfeld?

Die Installation muss von einem autorisierten Installateur durchgeführt werden. Der Ausschnitt muss 560 x 490 mm betragen, mit einem Mindestabstand von 40 mm zu Wänden und 650 mm zur Dunstabzugshaube.

Was tun, wenn das Kochfeld gerissen ist?

Trennen Sie das Gerät sofort vom Netz und stellen Sie den Gebrauch ein. Kontaktieren Sie den Kundendienst. Ein Riss birgt die Gefahr eines Stromschlags.

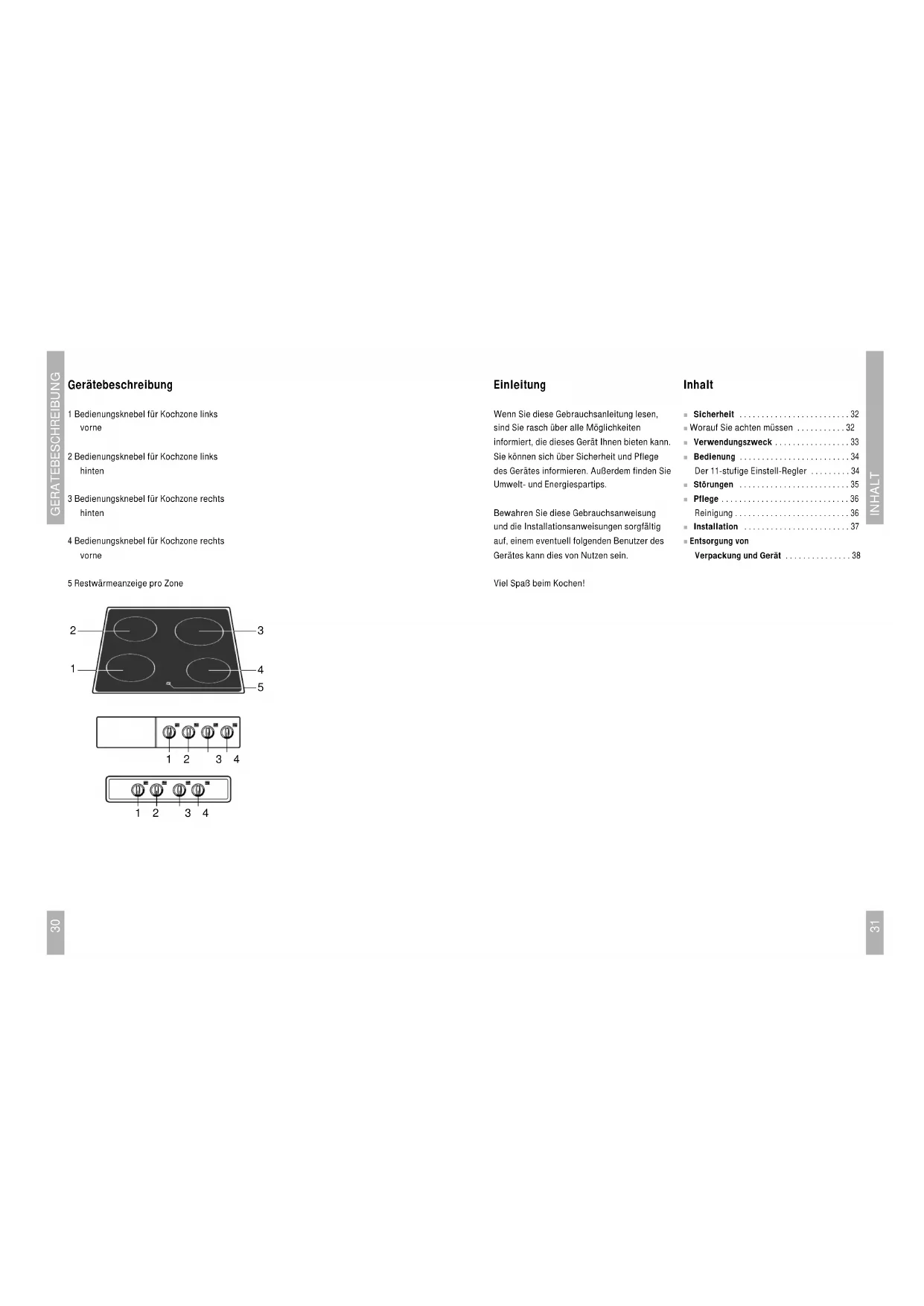

BEDIENUNGSANLEITUNG A500 RAPOO

1 Bedienungsknebel für Kochzone links vorne
2 Bedienungsknebel für Kochzone links hinten
3 Bedienungsknebel für Kochzone rechts hinten
4 Bedienungsknebel für Kochzone rechts vorne
5 Restwärmeanzeige pro Zone

2 1 3 4 5

Einleitung

Wenn Sie diese Gebrauchsanleitung lesen, sind Sie rasch über alle Möglichkeiten informiert, die dieses Gerät Ihnen bieten kann. Sie können sich über Sicherheit und Pflege des Gerätes informieren. Außerdem finden Sie Umwelt- und Energiespartips.

Bewahren Sie diese Gebrauchsanweisung und die Installationsanweisungen sorgfältig auf, einem eventuell folgenden Benutzer des Gerätes kann dies von Nutzen sein.

Viel Spaß beim Kochen!

Inhalt

■ Sicherheit ...... 32
■ Worauf Sie achten müssen ..... 32
■ Verwendungszweck 33
Bedienung 34 Der 11-stufige Einstell-Regler 34
Störungen 35
■ Pflege 36
Reinigung 36
■ Installation 37
■ Entsorgung von Verpackung und Gerät ....38

Worauf Sie achten müssen

■ Lassen Sie das Gerät durch einen anerkannten Installateur an das Elektrizitätsnetz anschließen.
■ Bei Reparaturen oder Reinigungen muß das Gerät vom Stromnetz getrennt werden. Ziehen Sie darum immer den Stecker aus der Steckdose oder schalten Sie die Sicherung in der Hausinstallation aus.
■ Vermeiden Sie, daß harte Gegenstände auf das Kochfeld fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.
■ Falls an dem Glaskeramik-Kochfeld Risse, Brüche oder Sprünge auftreten, ist das Kochfeld sofort, durch Herausdrehen oder Ausschalten der Sicherung in der Hausinstallation, außer Betrieb zu nehmen. Verständigen Sie den Kundendienst.
- Dieses Gerät wurde für den Hausgebrauch entworfen. Verwenden Sie Ihr Gerät ausschließlich zum bestimmungsgemäßen Gebrauch, d. h. zum Zubereiten und Erwärmen von Speisen.
- Während des Gebrauchs wird das Glaskeramik-Kochfeld heiß. Halten Sie grundsätzlich Kinder vom Gerät fern.
■ Verwenden Sie das Gerät nicht als Ablagefläche.

Gefäße aus Kunststoff oder Aluminiumfolie sind zur Erwärmung von Speisen nicht zulässig, da sie durch die hohen Temperaturen Schaden nehmen.
■ Fette und Öle sind bei Überhitzung leicht entflammbar. Bereiten Sie deshalb Speisen, die in viel Fett und Öl zubereitet werden, stets unter Aufsicht zu.
- Achten Sie darauf, daß die Kabel elektrischer Geräte (wie zum Beispiel eines Mixers) nicht mit den heißen Kochstellen in Berührung kommen.
■ Die Kochzonen dürfen nicht ohne Töpfe benutzt werden. Niemals Aluminiumfolie direkt auf die Kochzone legen!
- Keine leicht entflammbaren oder verformbaren Gegenstände direkt unter die Kochinstallation setzen.
Glaskeramik-Kochmulde mit Seifenlauge säubern. Bevor Sie die Kochmulde definitiv in Gebrauch nehmen, empfehlen wir Ihnen, die Glasplatte mit einem speziellen Glaskeramikreiniger zu behandeln (siehe Kapitel Reinigung).

Verwendungszweck

Die Glaskeramikkochfläche

Die Kochmulde ist gegen alle Temperaturschwankungen beständig. Sowohl Kälte als auch Hitze können der Fläche nicht schaden. Auf der gläsernen Kochfläche sind die vier Kochzonen in Form eines Kreises angedeutet. Der Topfboden muß mit diesem Kreis übereinstimmen.

Einzel-Kochzone

Der Knopf hat 11 Einstellungen. Sie können aber auch jede gewünschte Zwischenstand einstellen.

Betriebskontrolleuchte

Abhängig von Modell und Ausführung ist häufig auf der Kochmulde selbst oder auf der Schalt- oder Bedienungstafel des Kombi-Ofens eine Kontrollampe angebracht, welche anzeigt, ob eine oder mehrere Kochzonen eingeschaltet sind.

Restwärmeanzeige

Nachdem eine Kochzone eingeschaltet ist und eine Temperatur von ca. 60 °C erreicht hat, beginnt eine Lampe zu leuchten. Solange die Glasplatte noch heiß ist, leuchtet diese Lampe auf. Sie schaltet sich von selbst aus, nachdem die Kochmulde abgekühlt ist.

Die Töpfe

Benutzen Sie die Kochfläche ausschließlich zum Kochen. Schon ein Sandkorn kann einen bleibenden Kratzer verursachen. Schieben Sie die Töpfe nicht über die Kochfläche und putzen Sie kein Gemüse auf der Kochfläche (siehe Abb. 1).

falsch

richtig

Abb. 1

Verwenden Sie Töpfe, die für elektrisches Kochen geeignet sind. Stellen Sie die Töpfe nur mit einem sauberen und trockenen Boden auf die Kochzone. Dadurch können Sie Kalkflecken oder anderen schwierig zu entfernenden Flecken vorbeugen. Verwenden Sie keine Töpfe, die kleiner sind als die Kochzonen um zu verhindern, daß Essensreste auf die glühend heiße Kochzone fallen. Eingebrannte Essensreste lassen sich schwierig entfernen. Außerdem sparen Sie Energie (siehe Abb. 2).

falsch

richtig

Abb. 2

Töpfe, mit denen bereits auf einer Gaskochplatte gekocht wurde, sind nicht mehr geeignet für elektrisches Kochen. Sorgen Sie dafür, daß der Topfboden und auch die Kochplatte trocken sind. Gebrauchen Sie jederzeit einen Deckel während des Kochens, um Wärmeverlust zu vermeiden.

Der 11-stufige Einstell-Regler

1 2 3 4 5 6 7 8 9 10 11

Abb. 3

Stufe 11

Zum Ankochen aller Gerichte. Einkochen lassen von Blattgemüse. Anbraten von Fleisch. Backen von Beefsteak, Fisch und Kartoffeln.

Stufe 10 - 9

Backen von Plinsen. Arme Ritter, fritieren.

Stufe 8 - 7

Backen von Pfannkuchen, Rosinenküchlein.

Stufe 6 - 5

Durchbacken von Fisch und kleinen Stücken Fleisch. Durchbraten von großen Stücken Fleisch, Zwiebeln rösten.

Stufe 4 - 3

Durchkochen von Gerichten mit einer Kochzeit von mehr als 10 Minuten. Dämpfen von Gemüse. Auftauen von tiefgefrorenem Blattgemüse.

Stufe 2 - 1

Bouillon ziehen lassen, Fleisch schmoren. Warmhalten von Gerichten. Durchkochen von kleinen Meng

Stufe 0

Durchkochen von Gerichten mit einer Kochzeit von weniger als 10 Minuten, nachdem das Gericht erst auf einem höheren Stand zum Kochen gebracht wurde.

Anmerkung

Jede Kochzone der Kochplatte wird über die Bedienungstafel des Ofens mit einem

11-stufigen Einstellregler bedient.

Störungen selbst beheben

Sollte das Gerät nicht Wunschgemäß funktionieren, dann kontrollieren Sie zunächst, ob Sie die Störung mit Hilfe der nachfolgend aufgeführten Punkte selbst beheben können. Häufig wird die Störung nur durch eine Geringfügigkeit verursacht.

Störung

Kochzonen werden nicht

warm.

Ursache

Stecker nicht in der

Steckdose.

Behebung

Stecken Sie den Stecker in

die Steckdose.

Sicherung im Zählerschrank

defekt.

Ersetzen Sie die

Sicherung(en).

Metallartige Flecken auf der Glasplatte.

Kratzer auf der Glasplatte.

Falsches Reinigunsmittel

verwendet.

Mit Reinigungsmitteln wie

z. B. Stahlfix erneut reinigen.

Meist durch verschieben von

Töpfen über die Glasplatte

verursacht.

Keine Täpfe über die

Glasplatte schieben. Eimal

vorhandene Kratzer können

nicht mehr entfernt werden.

Reinigen

Täglich

Reinigen Sie das Kochfeld nach jedem Gebrauch. Sie können hierzu z.B. eine Spülmittellauge verwenden. Verwenden Sie niemals ein Scheuermittel!

Beseitigen Sie Verschmutzungen des Kochfeldes, wenn das Kochfeld abgekühlt ist.

Wöchentlich

Säubern Sie das Kochfeld ca. einmal wöchentlich mit einem speziellen Reinigungsmittel, wie z. B. Cello Profi oder Cerafix. Diese Mittel verleihen der Glasfläche eine Schutzschicht. Behandeln Sie die Glasplatte auch mit diesen Mitteln, wenn Sie hartnäckige Flecken entfernt haben.

Hartnäckige Flecken

Angebackene Flecken, Metall- und Kalkflecken können Sie mit einem spezialen Reinigungsmittel wie Jif, Collo, Luneta oder Stahlfix entfernen.

Verwenden Sie für hartnäckige

Verschmutzungen einen Glasschaber.

Übergekochte Essensreste

Verschmutzungen durch Zucker, stark zuckerhaltige Speisen, Kunststoff oder Aluminiumfolie entfernen Sie noch von dem heißen Kochfeld mit einem Glasschaber. Diese Verschmutzungen verursachen sonst beim Abkühlen der Kochstelle bleibende Schäden am Glaskeramik-Kochfeld.

Speziale Pflegemittel zur Pflege von Keramikkochflächen (z.B. Collo Luneta) sorgen für eine antistatische Schicht auf der Kochfläche. Hierdurch wird weniger Staub angezogen.

Installation

Elektrischer Anschluß

6000W - 230 V - 50 Hz

Der Backofen oder die gesonderte Bedienungsblende sorgen für die Energieversorgung zum Kochfeld. In der Installationsvorschrift für diese Geräte steht, wie der Anschluß zu erfolgen hat.

Montage

Montieren Sie zum Schutz des Kochfeldes eine Holzplatte, wenn es mit einer Schaltblende (siehe Abb. 4) kombiniert wird.

Beachten Sie:

Das Kochfeld nicht neben einem hohen Schrank oder einer hohen Wand aus brennbarem Material installieren. (Wenn sich dies nicht vermeiden läßt, einen Mindestabstand von 40 mm zwischen dem äußeren Rand des Kochfeldes und dieser Wand einhalten.

Zwischen Kochfeld und eventueller Dunstabzugshaube ebenfalls mindestens 650 mm Abstand einhalten.)

■ Die Sägemaße (560 x 490 mm) auf die Arbeitsplatte übertragen (siehe Abb. 5).

580 510 42 560 490

Abb. 5

min. 51 Abb. 4

Dieses Gerät entspricht den CE-Richtlinien.

■ Verbinden Sie den Gerätestecker mit dem Backofen oder der Bedienungsblende.
■ Mitgeliefertes Abdichtungsbandtband (A) unter den Rand des Kochfeldes kleben (siehe Abb. 6).

A Abb.

Das Kochfeld in die Aussparung setzen und die Haltebügel montieren (siehe Abb. 7).

- Nach Einbau des Kochfeldes überprüfen, ob das Gerät ordnungsgemäß funktioniert.

Entsorgung von Verpackung und Gerät

Die Verpackung des Geräts ist recycelbar. Als Verpackungsmaterial werden gebraucht:

- Karton

• Polyethylenfolie (PE)
• FCKW-freies Polystyrol (PS-Hardschaum)
• Polypropylen-Bänder um den Karton

Diese Materialien sind auf umweltgerechte und den jeweiligen kommunalen Vorschriften entsprechende Weise zu entsorgen.

Die Gemeinde kann Sie auch über die umweltgerechte Entsorgung von ausrangierten Haushaltsgeräten berat
