GEBRUIKSAANWIJZING HGR 110 AS BK CATA

Gebruiksaanwijzing en instructies voor ovens

PT

AANWIJZINGEN VOOR DE GEBRUIKER

Dank U voor de aankop van een van onderne Produkten. Wij ho- pen dat U de beste prestaties ervan krijgen. Wij adviseren de aanwijzingen en tips in dit handboek zorgvuldig te volgen ten juiste gebruik van onderne Produkten.

Het naamplaatje van de oven wordt met het apparaat meegeleveerd. Het plank kan worden gelezen als de deur wordt open gemaakt en het omvat alle identificatiegegevens van het appaar. U moet maar deze gegevens verwijzen als U onderdelen bestellt.

ALGEMENE INFORMATIE

Les dit handboek zorgvuldig door alvorens het apparaat te gebruiken. Het is heel belangrijk dat u alle controlefunkties begrijpen alvorens met uw apparaat te koken.

Let goed op alle adviezen en tips onder de titel "BELANGRIJK - Waarschuwingen en verilgheidsvoorschriften".

• Dit apparaat is geschikt voor huiselijk gebruik en kan in een standarde keukenkast of ander meubel worden geintegreerd.
• Ten gebruik in voertuigen, bv karavanen, let op de passende aanwijzingen in de Opstellingsaanwijzingen.
• Door ieder ander gebruik, met een ander doel of in een ander omgeving zonder de uitdrukkelijke aanneming van de fabricant worden de garantie of ieder verantwoordelijkheid ongeldig.
• Uw/New apparaat is gegardeerd gegen elektrische of mechanische fouten, onder bepaalde uitsluitingen, die en de Garantievoorwaarden van de Fabricant worden aangegeven.
• De bovengenoemde voorwaarden hebben geen invloed op uw statutaire rechten.

Alvorens het apparaat te gebruiken, zorg ervoor, dat uw alle verpakkingen of bedekkingen weg heeft genomen. Om voor de milieubescherming te werken, scheid de verschillende verpakkingsmaterialen en gooi ze weg conform deplaatselijkke wetgeving.

De verpakking zijn milieuvriendelijk en{kunnen herhaald of gerecycleerd worden. Door het recycleren van een verpakking kan men更是 aan grondstoffen sparen en de volume industrielle en huiselijkke vuil verminderen.

Voor nadere informatie over afvalophaling raadpleeg deplaatselijke milieubestuur.

Bij het eerste gebruik kan de beschemingsbedeking een geur verspreiden; dit verdwijnt na een korteijd.

Het symbooop het produit of de verpakking duidt aan, dat dit produit geen gewone huiselijk afval. Dit produit dient in een punt ter zameling en recycling van elektrisch en elektronisch alval. Zorg ervoor, dat dit product op een juiste manier wordt weggegooid, om eventuele beschadigingen aan het milieu en openbare gezondheid te vermijden, die bij een Niet juiste behandeling van dit produit kunnen ontstaan. Voor nadere informatatie over de recycling van dit produit, neem contact op met Uw gemeentebestuur, het Dienst huisafval of de winkel waar U dit produit heeft gekocht.

Dit apparaat werd gefabriceerd en verteelt volgens de belan

grijkste eisen van de volgende EUROPESE REGELINGEN EN EEG NORMEN:

Logo EG - 93/68 Laagspanning- 73/23 EMC-89/336

Veiligheidsnormen - EN 60 335-1, EN 60 335 - 2 - 6.

Dit apparaat voldoet aan de vereisen ten vermeiden van radiostoringen.

De fabricant voert een beleid ter constante verbetering van zich producten; daardoor behoudt hij zich hetrecht om zonder voorafgaande kennisgeving de producten te wijzigien of aanpassen.

BELANGRIJKE AANWIJZING

• Dit apparaat voldoet aan de hele gegenwoordige europese wetgeving. Toch wil de fabricant ervoor waarschuwen, dat de oppervlakten van het apparat gedurende het gebruik warm worden en blijven warm na het uitschakelen.
• Daarom adviseert de Fabricant om het apparat buiten het bereik van baby's enkleine kinderen te houden.
• Indien het overmijdelijk is, dat kinderen in de keuken zijn,要去en ze.altijdonder de uiterste waakzaamheid blijven.
• Het is ook aanbevelenswaardig, dat U het oven heel zorgvuldig gezruikt en schoonmaakt. Les het paragraaf over schoonmaken en onderhoud door.
• Plaats geen zware voorwerpen op de oven en leun nicht op de deur om ze open te make; anders können de scharnieren worden beschadigd.
• Laat geen warme olie of vet onverzorgd hinter; er bestaat brandgevaar.
• Plaats geen pan of bakplaat op de onderste deel van de oven en bedek ze nooit met aluminiumfolie.
• Bewaar geen vlaambare voorwerpen in de oven; er bestaat brandgevaar.
• Laat geen elektrische toebehoeren of snoeren in contact met de warme delen van het apparaatkommen.
• Gebruik dit apparaat nooit voor bijzonder verhitten of om kledingen uit te drogen.
• Installeer het apparatao noit zicht bij gordijnen of meubel met bekledding.
• Probeer nooit om aan de deur van apparaten in de keuken te trekken om ze te verplaatsen; anders kunt U het apparaat beschadigen.
• Indien de rubbernaad heel vies is, kan de deur nicht volkomen worden gesloten toen de oven is in werkung. De Voordeuren van de aangrenzende meubelen+kennen worden beschadigd. Houd de rubbernaad van de oven alttijd schoon.
• Het apparaat worden warm aan het werken. Voorzicht: raak aan geen verwarmingselementen binnen de oven.
• Maak de oven voorzichtig open. Er kan warm stoom uiktkommen en verbrandingen aan de Personen, die zicht bij staan,veroorzaken.
  Giet geen water in een heel warme oven. Anders kan de email worden beschadigd.

• Dit apparaat dient op een juiste manier door een vakkundig worden geinstaleerd, volgens de aanwijzingen van de fabricant.

• De Fabricant neemt geen verantwoordelijkheid op zich voor personlijke of zakelijkke beschadeningen als gevolv van een onjuist gebruik of installmentie van dit apparaat.

• Bij het gebruik geeft het apparaat warmt, stoom en vochtigheid. Vermeid allerlei persoonlijke schaden en zorg ervoor, dat de ruimte genoeg is geventieleerd. Bij een langdurig gebruik, kan er extra ventilatie nodig worden – raadpleeg Uw installmenteur voor ieder vraag over de nodige volume.

GEBRUIKSAANWIJZINGEN

Bewaar dit Gebruikshandboek voer toekomstige raadpleging of voor het gebruik door een persoon, die Niet met het apparaat vertrouwd is.

Alvorens de oven te gebruiken, maak ze zorgvuldig schoon met Niet schurend zeep en lauw water. Plaats de rooster en de bakplaat in hun respektieve geleidebed. Daarna, schakel de oven op de hoogste temperatuur gedurende ca. 20 minuit om ieder rest van vet, olie of hors te verwijderen, die gedurende het keuken onaangename geuren konnen veroorzaken.

OPGELET: Gedurende dit eerst keuken kan er een beetje stoom of een onaangenaam geuruit de oven komen. In dit geval, ventileer de ruimte totdat de eerste funktie is volledig uitgevoerd.

Un is de oven maar voor het gebruik.

Dit apparatus isuitsluitend geschikt voor huiselijk gebruik.

Gebruik deze oven alleen om voedsels te koken.

NUTTIGE TIPS

• Alvorens de oven aan te schakelen, zorg ervoor, dat alle toebehoeren, die nicht nodig zich, buiten de oven zich.
• Laat de oven tot de gewenste temperatuur branden.
• Plaats de bakplaatken in de midden van de oven en LAST een afstand tussen bakplaatken als u meer dan een gebruik, zodate de lucht kan circuleren.
• Indien u een vruchtentaart wil bakken, moet de bakplaat Niet te vol+zijn. De uit de bakplaat druppelende vruchtensap veroorzaakt vlekken die ongemogelijk,zijn te verwijderen.
• Plaats geen bakplaat op de onderste deel van de oven en bedek ze Niet met aluminiumfolie. Dit kan een thermische accumulative veroorzaken. De brad- en baktijden komen nicht meer overeen en de email kan worden beschadigd.
  Maak de deur Niet te vaak open om de voedsel te zien (de verlichting brandt stets gedurende het bakken).
• Maak de deur heel zorgvuldig open om het contact met de warmerdelen en het stoom te vermijden.

AANWIJZINGENTEN BAKKEN

Raadpleeg de informatie op de voedelsverpakkingen om de baktemperatuur en -tijd te leren kennen. Indien U al met de werkung van Uw apparaat bent vertrouwd,kest U alle tempera-turen en tijden veranderen om ze aan Uw persoonlijke smaak aan te passen.

Controleer dat de diepvriesprodukten volkommen ontdooien alvorens ze te bakken, tenzij er anders op de verpakking worden aangegeven.

Soort gerecht Temp. °C Geleider Bereidingsstijd in minutes Geadviseerd
Gebak met geklpt deeg in bakvorm
Biscuit enklein gebak 175 2 55-65
Taart 175 3 60-70
Kruimeldeeg
Taarbodem	200	3	08-10
Taarbodem met kwarkvulling	200 3 25-35
Taarbodem met vruchten	200 3 25-35
Gebak met gerezen deeg in bakvorm
Taarbodem	180	3	30-45
Zachte brood 1 kg meel	200 3 25-35
Klein gebak
Kruimeldeeg	200	3	10-15
Beignets	200	2	35-45
Koekjedeeg	200	3	15-20
Lasagne	225	2	40-50
Vlees (bereidingsstijd per cm. dikte)
Langdurend gebakkene vlees	200 2	120-150
Kortdurend gebakkene vlees	200 2 60-90
Gehaktballen	200	2	30-40
Pluimvee
Eend 1 1/2 Kg	200 2	120-180
Gans 3 Kg	200 2	150-210
Braadkip	200	2	60-90
Kalkoen 5Kg	175 2	240-260
Wildbraad
Haas 200 2	60-90
Gebraden ree	200 2	90-150
Gebraden hert	175 2	90-180
Groenten
Aardappelen uit de oven	220 2 30-40
Groenten pudding	200 2 40-50
Vis
Forel 200 2	40-50
Zeebrasem	200 2 40-50
Pizza	240	3	10-20
Grillen
Kotelet		4	8-12
Worst		4	10-12
Gegrillde kip		2 25-35
Gegrillde kalfsvlees 0,6Kg		50-60
* De aantal geleiders neemt hebelt betrekking op de laagste (behalte de bodem van de oven, omdat de bakplaat Niet op de boden kan liggen)
DE GEGEVENS ZIJN NADERINGEN, OMDAT DE BEREIDINGSWIJZE EN -TIJD ANDERS ZIJN VOLGENS DE HOVEVELHEID EN KWALITEIT VAN DE VOEDSEL.

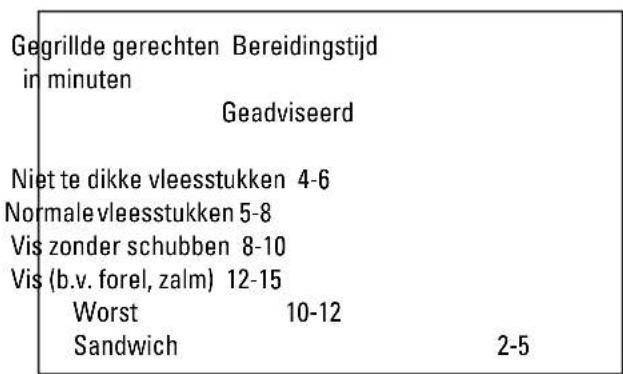

OM HET GRILL TE GEBRUIKEN

Plaats het gerecht op de rooster of en heel lage bakplaat. De rooster dient op de hoogste positie te worden geplaatst, verwijl de bakplaat om de vet te ontvangen moet op de laagste positie liggen. Schakel de keuzeschakelaar voor het grill op de, positie al Uw oven van ventilatie is voorzien, of de positie , in een multifunktie-oven.

Afhakelijk van het soort gerecht (vlees, vis, pluimvee, ezv.) kan het nodig+zijn om het gerecht om te draaien om alle oppervlakten aan het grill bloot te stellen. Wij geen verwolgens sommige bereidngsstijden, uitsluitend als orientatie:

WAARSCHUWING

• Bij het GRILLEN is het van belang dat de ovendur gesloten blijft.
• Gebruik geen aluminiumfolie om de bakplaat te beddeken bij het grillen of verwarmen.
• Plaats geen aluminiumfolie onder het grill - aluminium is heel reflecterend en kan het grillenonderdeel beschadigen.

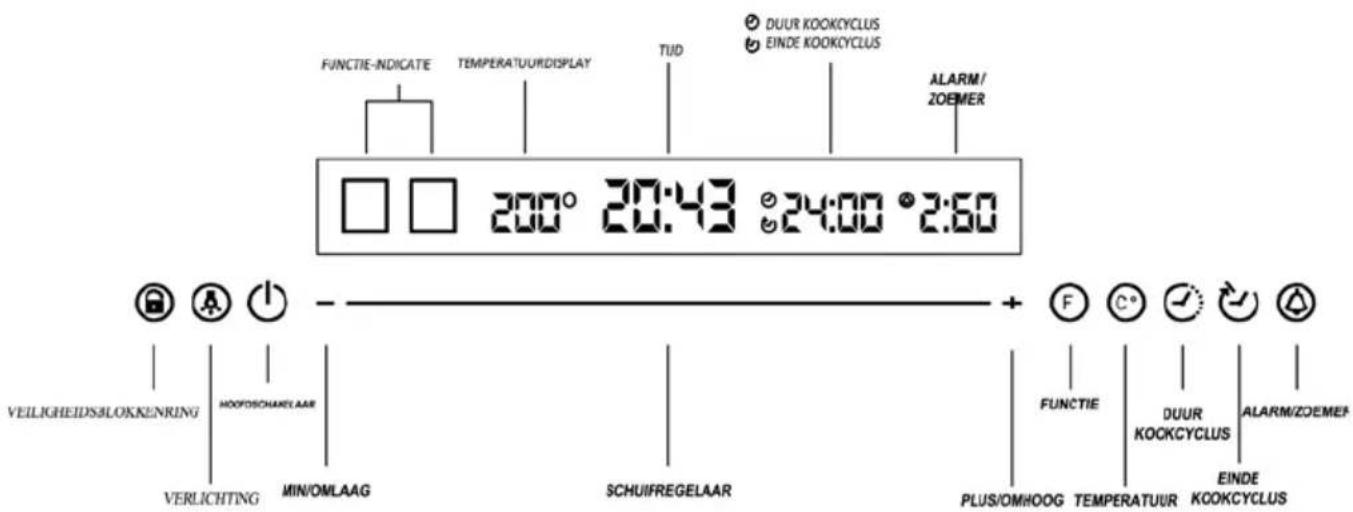

BESCHRIJVING VAN HET BEDIENINGSPANEEL EN VISUELE INDICATIES:

BEDIENINGSPANEEL:

	Veiligheidsblokkering	De werkung van de oven blokkeren zodate geen enkele toets kan worden geactiveerd behalve de aan/uit-schakelaar.
	Verlichting	Binnenverlichting van de oven in- of uitschakelen
	Hoofdschakelaar	Oven in- of uitschakelen
-	Min/omlaag	Afhankelijk van de huidige status van de oven kan de kookfunctie worden ingesteld, de temperatuur worden verlaagd of de werkingsduur worden verminderd.
-	Schuifregelaar	De temperatuur en de werkingsduur regelen.
+	Plus/omhoog	Afhankelijk van de huidige status van de oven kan de kookfunctie worden ingesteld en de temperatuur of de werkingsduur worden verhoogd.
F	Functie	Kookfunctiekiezen
C	Temperatuur	Kooktemperatuur instellen
	Duur kookcyclus	Uitschakelen van de oven programmeren na afloop van een tijd sinterval of kookcyclus
	Einde kookcyclus	Uitschakelen van de oven programmeren als een bepalde tijd worden bereikt
	Alarm/zoemer	Een extra alarm voor de bovenstaande functiesprogrammeren die de werkung van de oven Niet stoort

	Functie-indicatie	Geeft geselechte kookfunctie aan
	Temperatuurdisplay	Geeft geselechte temperatuur aan
20:43	Tijd	Geeft dearend aan
24:00	Duur kookcyclus / Einde kookcyclus	Geeft, afhankelijk of “Duur cyclus” of “Einde cyclus” op het bedieningspaneel is gekozen, de duur van de kookcyclus of het tijdstip van het einde van de kookcyclus aan
25:00	Alarm	Na afloop van de aangegeven tijdsduur worden het akoustische alarm geactiveerd

BESCHRIJVING VAN DE WERKING: TIJD INSTellen:

Wanner u de oven voor de eerste keer inschakelt, knipperen de cijfers van de tijd om aan te geven dat de tijd kan worden ingesteld. U kunt deze optie ook activeren door de hoofdschakelaar drie seconden ingedrukt te houden.

Wanneer de cijfers van de tijd knipperen, kutn u met de toetsen + - en de schuifregelaar de tijd instellen. Nadat u deze hebt ingesteld, blijdt zein het geheugen bewaard door gedurende 3 seconden geen enkele toets in te drukken of op de hoofdschakelaar te drukken en knipperen de cijfers Nieteer.

Veiligheidsblokkering:

Door op veiligheidsblokkering te drukken gaat het symbool rood branden en wordt het bedieningspaneel uitgeschakeld zodate de oven Niet per ongeluk door een kind kan worden gelebruikt.

Om de blokkering van de oven op te heffen moet u opnieuw op het blokkeringssymbol drukken waarna dit wee wit brandt en het bedieningspaneel geactiveerd is.

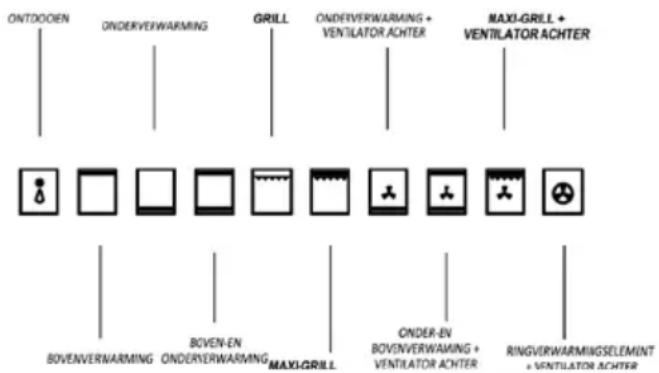

Basiswerking:

Wanner de oven met de hoofdschakelaar wordt aangezet, wordt het bedieningsspaneel geactiveerd en is gereed voor gebruik.

Om met koken te beginnen hoeft u enkel op het symbool ⑦ functie te drukken en verschijnt de functie ontdooien in het display. Door herhaaldelijk drukken op het symbool functie of door ^+ en - te gebruiken,kest u waar de andere functies gaan volgens het bijgevoegde schem:

Drie seconden na het kiezen van de functie of door op het symbol temperatuur

te drukken, is de functie geselecteerd en kurz u de temperatuur instellen met de toetsen + , - en de schuifregelaar.

Na drie seconden is de temperatuur geseleerd en start de oven in de gewenste functie en op de gewenste temperatuur.

De functie verlichting kan op ieder moment tijdens het koken onafhankelijk worden in- ofuitgeschakeld.

Het alarm is een terugtellende klok met zoemer die na het verz讲究en van de ingestelde vrij klinkt en kan onafhankelijk van de werking van de oven worden in- of uitgeschakeld.

Door op het symbool te drukken,licht dit rood op en kunt u het alarm met de toetsen + - en de schuifregelaar instellen. Drie seconden na het instellen van het alarm is dit geactiveerd en wordt het aftellen gestart. Na het verstrijken van de ingestelde tijd klinkt het alarmsignaal gedurende 2 minutes. Om het alarmuit te zetten drukt u op het symbool en om het uit het indicategebied te verwijderen houdt u het symbool twee seconden ingedrukt.

Programming:

Tijdens de werkking van de oven in een bepaalde functie en op een bepaalde temperatuur(Intu) u drie programma s activeren:

Duur kookcyclus. Door op dit symbool te drukken kutu met de toetsen ^+_r - en de schuifregelaar de tijsduur instellen waarna de oven automatisch uitschakelt.

Einde kookcyclus. Door op dit symbol te drukken=kunt u met de toetsen + - en de schuifregelaar het tijdstip instellen waarop de oven automatisch uitschakelt.

-Duur en einde kookcyclus gecombineerd. We selecteren een functie, een temperatuur en een duur die we "X" noemen voor een bepaalde kookcyclus. Hierna stellen we de einde kookcylus op een bepaalde tijd "Y" in. De oven schakelt automatisch op tijdstip Y-X in en werkt gedurende X minutes totdat het tijdstip Y worden bereikt.

Voorbeeld van de werk: we wollen een pizza in 20 minutes in de oven bereiden zodate deze staat is wanner we's avonds om 19.00 van het werk thuiskomen. We kiezen daartoe de gewenste functie, stellen de temperatuur op bijvoorbeeld 200^ in, de duur van de kookcyclus op 20 minutes en het einde van de kookcyclus op 19.00. De oven zal zich dan automatisch op 18.40 inschakelen en op 19.00 uitschakelen.

Als veiligheidsvoorschrift, voordat u het apparaat schoon gaat makes, moet u eerst de stroomtoevoer maar het apparaat uitschakelen.

Het schoonmaken van de Niet-zelfschoonmakende delen van de oven要去 worden gemaakt na het gebruik, als de oven uitgeschakel maar nog warm - Niet te heet- is. Daardoor is gemmakkelijker om de vet van de panelen weg te nemen, waar dat ze nog Niet droog en hard is. Neem de zichhoulders uit chroomdraad weg; trek de voorzijde� boven om ze uit de wand te halen en neem ze uit de gaten aan dechterwand. Maak de oven schoon met een zachte doek met een verdunte ammoniaklosing; spoel uit en droog uit. Zijn er nog vlekken of resten,plaats een met ammoniak vochtige doek aan de achterkant, sluit de deur en was de ovenaar een paar uren met warm water en een reinigingsvloeistof, spoel en droog zorgvuldig uit. De glazen buitendelen kunt u met een zachte doek, lauw water en een reinigingsmiddel schoonmaken; gebruik net reinigingspoeder die schurend konnen bijn.

Vermijd ook het gebruik vaan zure of alkalische stoffen (citoensap, azijn, zout, tomaat enz.) Vermijd het gebruik van pro

dukten op basis van chloor, zour of schuurstoffen, bijzonder voor het schoonmaken van email. Gebruik ook geen metalenschuurspons, die de oppervlakten kan beschaden.

Gebruik geen hoogdrukreinigers of stoomreinigers om de oven schoon te make.

Gewoonlijk is het genoeg om een zachte vochtige doek met warmerie reinigingsmiddel te gebruiken, maar voor harde resten adviseren wij het volgende:

VERGLASTE EMAILDELEN

Gebruik uitsluitend reinigingsmiddelen, die geschikt voor dit soort materiaal zijn - gebruik geen Produkten op basis van chloor, zoals loog.

REINIGINGSSYSTEM VOOR OVENS VOORZIEN VAN AQUASMART-SYSTEEM

1 Interne onderdelen, bakplaat, rooster, zijroosters verwijderen.
2 200 ml zeepsop onderaan in de oven uitgieten
3 De oven instellen op de functie 15 minuten op 200^
4 De temperatuurregelaar van 200^ maar 0^ instellen. De oven 20 minutes lately afkoelen.
5 De AquaSmart-functie op 0 instellen. Met een zachte doek of vaatdoek reinigen.

GLAS VAN DE OVENDEUR

Gebruik geen schuurmiddelen die schade kurenveroorzaken. Vergeet Niet dat krassen op het glasoppervlak gevaarlike defecten kurenveroorzaken.

Om het reinigen makkelijker te make, kan het binnenste glas van de ovendeur worden verwijderd. Hieronder wordt voor de drie bestaande deurtypen beschreiben hoe u het glas kunt losmaken.

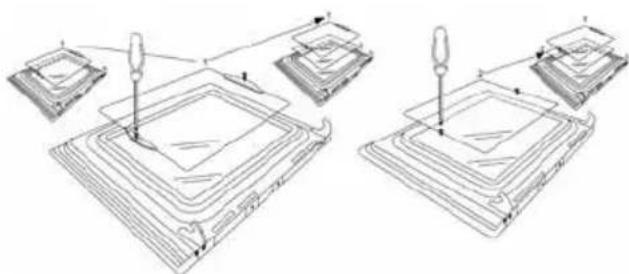

Deurotype A

Nadat u de bevestigingsschroeven van het glas aan de binnenzijde van de deur hebtsogedraaid, haalt u het glas voorzichtiguit de deur. In uitvoeringen met drie glazen kan ook het middelste glas worden gedemonteerd. De procedure waarvoor isdezelfde als die welke net werden beschreven.

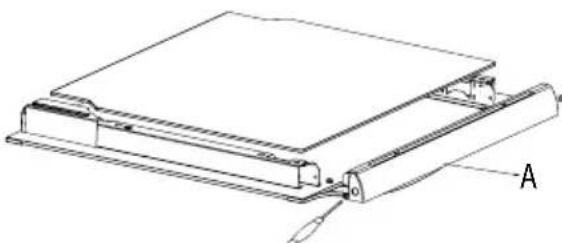

Deurtype B

Nadat u de bevestigingschroeven van de onderste steun van het glas hebt losgedraaid, trekt u de steun in richting "A". Vervolgens kunt u het raamuit de deur schuiven. In uitvoeringen met drie glazen kan ook het middelste glas worden gedemon-teerd.

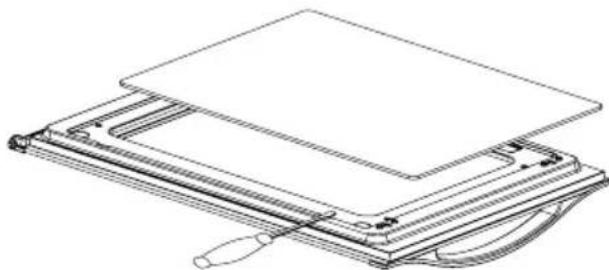

Deurtype C

Gebruik zoals op de afbeelding voorzichtig een schroevendraier met een platte kop als hefboom in de groef.

Wanner u het glas terugplaatst, moet u nagaan of het corrrect in het frame van de deur en de rest van de omgeving gemonteerd is.

DEMONTAGE VAN DE OVENDEUR

Om de oven binnenin makkelijker te konnen reinigen, kan de deur worden verwijderd. Hieronder worden voor de drie bestaande deurtypen beschreven hoe u ze kunt losmaken.

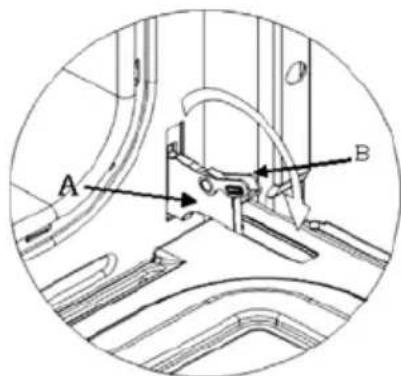

Deurtype A

De "A"-scharnieren bevatten twee beweegbare scharnierbauten "B".

Wanneer scharnierbout "B" omhoog worden gebracht, komt het scharnieruit zich behuizing.

Doe de deur daarna half dicht.

Til de deur cervolgensaar omhoog en trekhaar naar buiten. Houd de deurkaar bij in de buurt van beide scharnieren vast.

Om de deur opniew te monteren laut u de scharnieren terug in hun gleuven schuiven en opent u de deur volledig.

Vergeet Niet de twee beweegbare scharnierschroeven "B", die u hebt gebruikt om de twee scharnieren vast te make, aan te draaien voordat u de deur sluit (zie fig.). 3).

WAARSCHUWING

• Zorg ervoor dat u het blokkeringsysteme van de scharnieren Niet verwijdert wonneer u de deur wegtrekt. Het scharniermechanisme zou immers bruusk terugspringen.
  Dompel deour nooit onder in water.

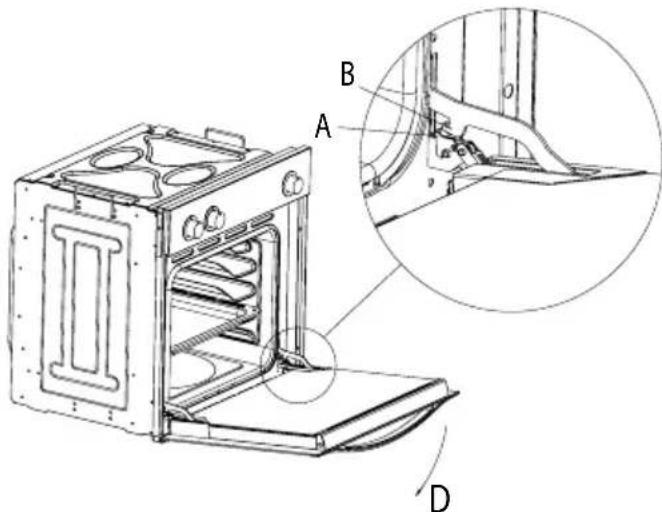

Deurtype B

Open de leur volledig tot in positie "D".

Til de twee beweegbare schakels "A" van de scharnieren op tot punt "B".

Doe de deur daarna half dicht.

Til de deur cervolgens omhoog en trekhaar naar buiten. Houd de deurkaar bij in de buurt van beide scharnieren vast.

Om de deur opniew te monteren laut u de scharnieren terug in hun gleuven schuiven en opent u de deur volledig.

Vergeet Niet de twee beweegbare schakels "A", die u hebt gebrukt om de twee scharnieren vast te make, aan te draaien voordat u de deur sluit (zie figuur X).

WAARSCHUWING

• Zorg ervoor dat u het blokkeringsysteme van de scharnieren Niet verwijdert wonneer u de deur wegtrekt. Het scharniermechanisme zou immers bruusk terugspringen.
  Dompel de deur nooit onder in water.

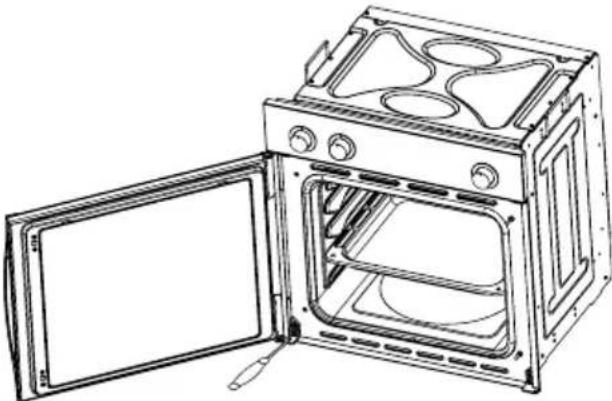

Deurotype C

Open de deur en houd ze goed vast.

Maak met een schroevendraaier het binnenste scharnier los aan het deel dat op de oven bevestigd zit.

Haal het bovenste scharnieruit,zijn behuizing en trek de deur weg van de oven.

Om de deur terug teplaatsen doet u net het omgekeerde.

Accessoires van de oven (Fig. 4)

De oven kan uitergerust zijn met langsrails op de ovenwand. Plaats de roosters en de schotel op de langsrails. Hieronder worden voor de twee bestaande raitypen beschreiben hoe u ze kunt losmaken.

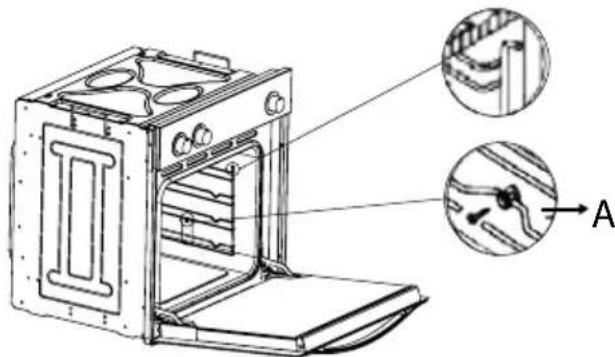

Type 1

Om de langsrails los te makev volstaat het lichtjes neerwaarts te duwen op punt A.

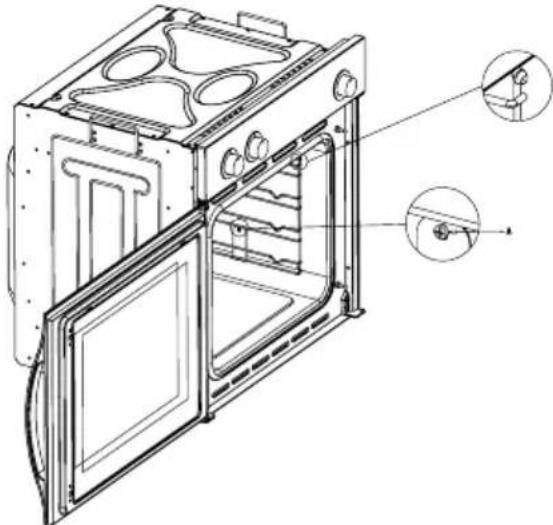

Type 2

Om de langsrails te verwijderen, moet u de schroef met een passende schroevendraaier losmaken en het rooster optillen tot het loskomt.

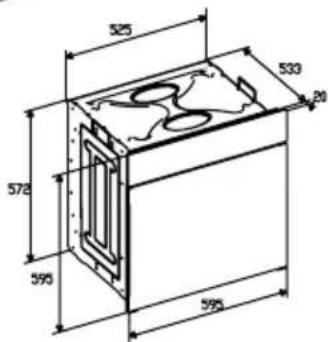

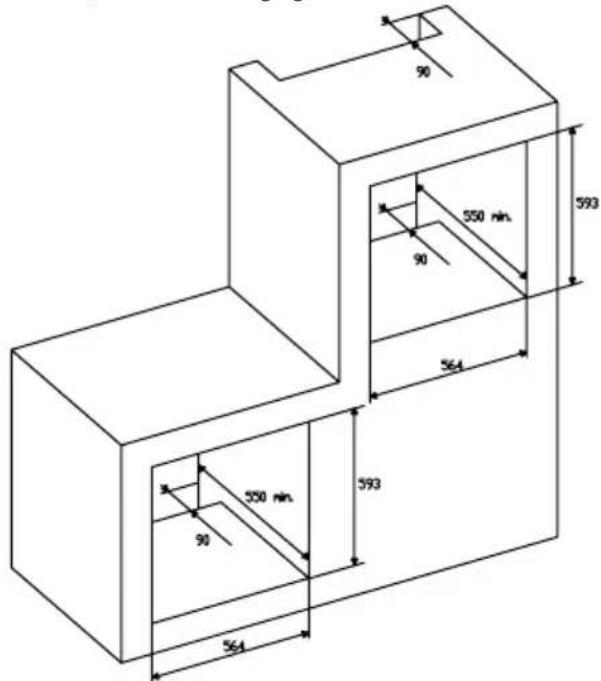

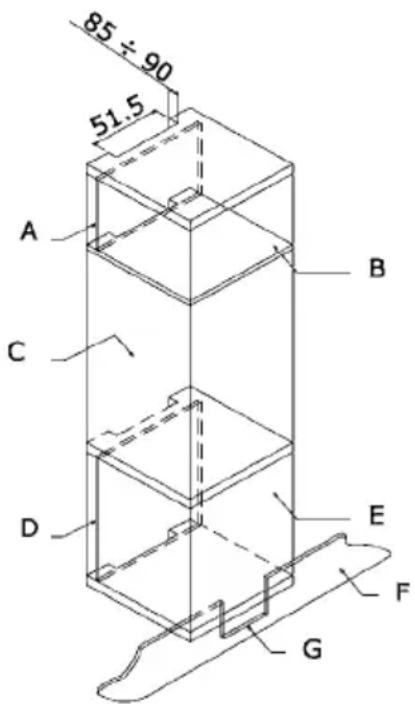

AANWIJZINGENTERINSTALLATIE

Dit apparaat dient door een competente person to weorden geinstalleerd, conform de huidige uityoering van de RU Veiligheidsregelingen en -voorschriften of de gelijkwaardige Europese Normen:

Stedebouwkundige regelingen (uitgegeven door de Afdeling voor het Milieu).

Stedebouwkundige normen (uitgegeven door de Afdeling voor Ontwikkeling in Schotland).

Verkabelingsstandaarden IEE.

Als u het apparaatuit de verpakking neemt,controler dat de volgende onderdelen zich bijgeleverd:

• Installatie- en gebruiksaanwijzing
  bakrooster
• 1 bakplaat
• Schroeven en dappen om het apparaat in zijnplaats te bevestigen

OPSTELLING VAN HET APPARAAT (zie Fig. 5)

Deze apparaten worden als Klasse I beschouwd.

Ze要去en volgens de wet worden geaard. De fabricant neem geen verantwoordelijkheid op zich in het geval dat de Voorschriften ter Voorkoming van Ongevallen Niet nagekomen werden.

BELANGRIJK

De aangrenzende meubel en alle voor de installmentie gebruikene materialen要去en een temperaturverhoging van min. 85 ^ C boven de luchttemperatuur gedurende het gebruik van het apparatus.

Sommige soorten keulenmeubelen uit vnil of folie kunnen door ontkleuring beschadig werden op temperaturen die lagere zich dan de bovengenoemde. Indien het apparaat worden geinstalleerd+zonder aan dit grens teachten of met een afstand van minder dan 4m van de aangrenzende meubelen, za de eigenaar verantwoordelijk voor de beschadigingen zich.

AANMERKINGEN TER INSTALLATIE

1. De oven dient in een standard holte van 600mm, zie Fig. 5, hetzij onder een kookplaat of in een kolom.
2. Om de oven in een kolom te installeren is het nodig om een genoegende ventilatie te garanderen. Daarvoor, neem het

achterpaneel van de meubel weg, om een afstand van min. 85-90mm -zie Fig. 5.
3. Controller, dat de oven vast in de holte bevestigd is. De oven worden aan de meubel met behulp van 4 "A" schroeven bevestigd - Fig. 5. Plaats een schroef in ieder hoek van de deuropening.
Fig. 5: Afstanden ter installmentie van eenvoudige elektrische ovens van 60~cm breedte (de vorm van de boven ovenkast kan varieren) en hun bevestiging aan de meubel.

A. De geleider van de houder moet worden weggenomen.
B. Afstand 75-90 mm:tussen wand en achterkant van de houder en de meubelbodem.

C. Sokkel
D. Voorzijde van de onechte lade, die gemonteerd要去 worden.

Fig. 7: Ventilatie- en afstandeisen voor de installmentie van een eenvoudig elektrisch oven in een standardkeuken. Mindeste ventilatieeisen voor de bovenste rekken, bodem en houder van de achterkant.

A. Achterpaneel
B.Opslagruimte
C. De achterkant van dit deel wegnen
D. Achterpaneel
E.Opslagruimte
F. Sokkel
G. Ventilategat min. 80 cm2

Alvorens het apparaat aan te sluiten, controllerDat de spanning op het naamplaat met de netspanning overeenkomt.
Wij adviseren NICEIC register voor elektrische instalaties.

Fig. 8: Ventilatie- en afstandeisen voor de installmentie van een eenvoudig elektrisch oven in een hoge meubel.

WAARSCHUWING

Dit apparaat moet in een automatisch tweepolige schakelaar worden ingesloten, met een beschemde stopcontact, met 3 mm afstand:tussen contacten en in een toegankelijkke plaats dichtbij het apparaat.

BELANGRIJK

De toevoersnoeren haben de volgende kleurcode:

Groen en geelaard

Blauw-nul

Bruin - lijn

• De groene en gele draad moet aan de met een "E", of het aardingssymbol of gele en groene kleuren aangeduidte klem worden aangesloten.
• De blauwe draad moet aan de met een "N" aangeduidte klem worden aangesloten.
• De bruine draad moet aan de met een "L" aangeduidte klem worden aangesloten.
• De snoer mag nergens warmer dan 50^ boven de luchttemperatur worden.
• Een beschadigde toevoersnoor moet onmiddelijk met een bij-zondere snoer worden verrangen, die door de fabricant of zich service worden geleverd.

VERVANGEN VAN DE STROOMTOEVOERSNOER

Indien U de toevoersnoer要去 verrangen, voer de volgende stappen uit:

1. Schakel het apparaat van het net UIT, schroef de bevestigingssschroeven los en neem het hinterpaneel weg.
2. Schroef de bevestigingschroeven los en de schroeven van de klemmen om de bestaande kabel vrij te make.
3. Monteer de neue snoer, die de specifikatie onder Technische Gegevens要去nikomen. Zorg waar bij ervoor, dat de snoeren volgens de juiste kleurcode's zich aangesloten en dat alle schroeven worden vastgeschroefd.

ONDERHOUD

Alvorens onderhoudwerkzaamheden uit te voeren, schakel het apparaat uit het net.

Gedurende de garantietijd dienen alle nodige werkzaamheden aan de Technische Dienst van de fabricant opdragen. Bij elke reparatie of werkzaamheid door nicht erkende Personen worden de garantie ongeldig.

VERVANGING VAN DE OVENLAMP

(Niet bedekt door de garantie van dit apparaat.)

De oven is van een lamp met de volgende kenmerken voorzien: 15 W of 25 W, 300^ en soit E-14

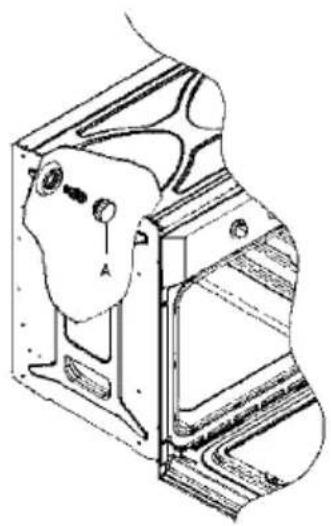

Draai de glazen beschermkap gegen de wijzers van de klok los om ze weg te nemen. Fig. 9 (A)

Draai de oude lamp los en gooiz weg in een milieuvriendelijk
plaats; verrang ze door een neue lamp van de in de Technische Gegevens aangegevene type en monteer de beschemkap terug.

AANMERKING - De glazen kap kan heel vast zitten en dus kunt U een klem nodig hebben om ze los te makeen.

ZORG EN VERVANGING VAN DE KATALYTISCHE BEKLEDING

(Als de bekleding is gemonteerd, worden het Niet door de garantie van het apparaat bedekt).

Om de bekleding "altijd schoon" te houden,要去 de oven mon. tot 200^ worden verwarmd als er sterke vlekken,zijn,om te vermijden,dat ze permanent worden.

Indien de bekleding zwaart en glanzend worden, moet ze door een neue bekleding worden verrangen. Neem alle interne toebehoren om de verranging van de bekleding gemakkelijk te make.

De neue bekledingen können in de Onderdeelafdeling van de fabricant worden gekocht (zie gegevens in dechterplat). Geef de referentienummer van het soort product dat in de na-amplaat worden beschreiben en/of de apparaatnummer in Uw bestelling aan.

Nuttige inhoud: 59 liters

Toevoeraansluiting: 13A (tweepolige automatische schakelaar met beschemde stopcontact, 3mm afstand zusammen contacten)

VERMOGENSGEBRUIK

Bodemweerstand: 1,30 kW

Plafondweerstand: 0,90 kW

Ventilatorweerstand: 2,30 kW

Grillweerstand: 1,35 kW

Toevoersnoer:

3x1,5mm2 soort H07RN-F

Ovenlampje:

15 W - 25 W / 300 °C schroef soort E-14

De fabricant neemt geen veraantwordelijkheid op zich voor menselijke of zakelijkke schaden die door eenunjuste installmentatie van het apparatusaat worden verooorzaakt.

De fabricant behoudt zich hetrecht om,zonder voorafgaande kennisgeving, allerlei wijzingen aan zijn Produkten toe te passen, die hij als nodig en nuttig beschouwdt.

INSTRUÇÉS PARA O UTENTE
