BEDIENUNGSANLEITUNG HGR 110 AS BK CATA

Bedienungs-und Wartungsanleitungen fur einbaubackofen

FR

HINWEISE FÜR DEN BENUTZER

Wir danken Ohnen für das uns mit dem Kauf eines unserer Produkte erwiesene Vertrauen und hoffen, dass Sie mit diesen Gerät nur die besten Erfahrungen machen werden. In dieser Sinne ist es von größter Bedeutung, dass Sie sich streng an die hier gegebenen Anweisungen und unsere Empfehlungen für eine korrekte Verwendung unserer Produkte halten.

Jedes Gerät hat sein spezifisches Typenschild, dem Sie gegebenenfalls die für die Bestellung von Ersatzteilen erforderlichen Angaben entnehmer konnen. Sie finden das Schild im Innenraum nach dem Öffnen der Tür.

ALLGEMEINE ANGABEN

Vor Verwendung des Geräts wollen Sie die vorliegenden Hinweiseitte aufmerksam durchlesen. Es ist sehr wichtig, dass Sie das Funktionsprinzip des Geräts bereits kennen, bzw. Sie es practisch in Betriebnehmen.

Ganz besonderss berücksichtigten sollen Sie die Ratschlage und Empfehlungen, die wir für Sie unter dem Titel "WICHTIG - Ratschlage und Hinweise für ihre Sicherheit" zusammenfassen.

• Dieses Gerät wurde für den privaten Hausgebrauch entwickelt und kann in einen Schrank usw. mit Standardmaßen eingebaut werden.
• Für einen Betrieb in Volkswagen, Wohnmobilen usw. müssen die entsprechenden Hinweise zum Einbau berücksichtigt werden.
• Jede unsachgemäß Verwendung des Geräts sowie der Einsatz in einer vom Hersteller nicht ausdrücklich genehmigten Umgebung hat die Annullierung der Garantie und der Haftung des Herstellers zur Folge.
• Für Ihr neues Gerät haben Sie im Rahmen der allgemeinen Garantiebestimmungen des Herstellers Anspruch auf Garantie für elektrisch oder mechanismisch bedingte Mängel.
• Durch obige Vorbehalte werden die Ihnen gesetzlich zustehenden Garantieleistungen nicht eingeschrankt.

Vor Inbetriebnahme des Geräts stellen Sieitte sicher, dass alle Teile der Verpackung, Schutzfolien usw. ordnungsgemäß enternt worden sind.

Im Sinne des Umweltschutzes ist das Verpackungsmaterial entsprechend zu trennen und gesondert gemäß den vor Ort geltenden Bestimmungen zu entsorgen.

Für die Verpackung kommt ausschließlich umweltfreundliches Material zur Verwendung, das wiederverwertet bzw. einer Rohstoffrückgewinnung zugeführt werden kann. Durch eine solche Rezyklisierung traben Sie zu einer Senkung des Rohstoffbedarfs und des anfallenden Müllaufkommen bei.

Ohne tertielle Umweltbehörde erteilt Ihnen gern weitere entsorgungsstechnische Auskunft.

Bei der ersten Inbetriebnahme des Geräts kann es bedingt durch die Schutzverkleidung oder vorhandene Feuchtigkeit zu einer gewissen Geruchsbildung kommt, die jeder bereits nach kurzer Zeit verschwindet.

Das auf dem Produkt selbst bzw. auf der Verpackung angebrachteSymbolweit Sie daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden kann. Vielmehr muss

das Produkt über die entsprechende Sammelstelle einer Rohstoffrückgewinnung für elektrische und elektronische Anlagen zugeführten werden. Durch die Gewährleistung einer korrekten Entsorgung tragen Sie zur Vermeidung von schädlichen Einflüssen auf die Umwelt und die öffentliche Gesundheit bei, was bei einer nicht sachgerecht vorgenommenen Beseitigung in Frage gestellt wurde. Für weitere Hinweise zur Entsorgung des Produkts setzen Sie sichitte vor Ort mit der zuständigen Kontaktstelle, der Müllaufsicht oder dem Fachhändler in Verbindung, bei dem Sie das Gerät gekauft haben.

Dieses Gerät wurde in Übereinstimmung mit den folgenden europäischen Richtlinien und Normen hergestellt und vertrieben:

CE-Abzeichen - 93/68 Niederspannung - 73/23 EMV-89/336

Sicherheitsnormen - EN 60 335-1, EN 60 335 - 2 - 6.

Dieses Gerät entspricht der Norm über die Unterrückung elektron magnetischer Störungen.

Im Zuge seiner Betriebspolitik einer ständigen Produktverbesserung besteht sich der Hersteller das Recht auf eine ohne entsprechende Vorankündigung vorgenommene Einführung der jeweils erforderlichen Anpassungen und Veränderungen vor.

WICHTIG

RATSCHLAGE UND HINWEISE FÜR IHRE SICHERHEIT

• Dieses Gerät entspricht allen derzeit gültigen europäischen Sicherheitsauflagen. Der Hersteller weist jedoch ausdrücklich darauf aufhin, dass durch diese Einhaltung eine Nutzungsbedingt auftretende und auch nach dem Ausschalten noch anhaltende starke Erwärung der Geräteflächen nicht verhindert wird.
• Aus obigem Grund empfeht der Hersteller, Neugeborene und Kleinkinder vom Gerät fernzuhalten.
• Kann nicht vermieden werden, dass sich Kinder in der Kuche aufhalten, sind diese ständig unter strengster Aufsicht zu halten.
• Große Vorsicht ist ferner auch beim praktischen Einsatz und der Pflege des Gerats geboten. Diesbezüglich sollte die entsprechende Anleitung aufmerksam durchgegeben werden.
• Aus Sicherheitsgründen sollenne keine schweren Gegenstände auf dem Backofen abgelegt werden. Zur Vermeidung einer Beschädigung der Scharniere darf die Tur beim Öffnen nicht übermöbig stark beansprucht werden.
• Kein heiBes Öl oder Fett unbeaufsichtigt stehen halten; es besteht Brandgebung.
  Die unten im Ofen angebrachten Öffnungen nicht durch Ko-chgeschirr, Backpfannen oder Alu-Folie abdecken.
• Keine entflammbaren Gegenstände im Backofen aufbewahren; es besteht Brandgefahr.
• Zubehrönte und Netzkabel *{dürfen nicht in Kontakt mit den sich aufheizenden Bereichen des Geräts kommt.
• Gerät nicht zum Wärmen oder zum Trocknen von Wäsche benutzen.
• Gerät nicht in unmittelbarer Höhe von Gardinen und Polstermöbeln aufstellen.
• Kuchengerate nicht an der Tur oder an irgendwelchen Griffen

hochheiten oder verschieben, da diese hierdurch beschädigt werden können.

• Bei einer stark verschmutzen Dichtung ist kein korrektes Schlieben der Tur bei Betrieb des Ofens mehr gewährleistet, sodass es)sogar zu einer Beeintrachtigung der in unmittelbarer Nane befindlichen Mobelkommen kann. Die Dichtung soll deshalb stets sauber gehalten werden.
• Bei Verwendung des Ofens heizt sich dieser auf. Im Backofen befindliche Heizelemente dürfen deshalb nicht berührt werden.
• Backofen stets vorsichtig对外开放。Es kann heißer Dampf austreten, der unter Umständen zu Verbrennungen der Haut führt.
• Kein Wasser in den noch freißen Ofen gegeben, da dies zu einer Beschädigung der Emailflächen führen kann.
• Dieses Gerät darf nur von Fachpersonal in strakter Übereinstimmung mit den diesbezüglichen Hinweisen des Herstellers installiert werden.
• Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation zurückgehen, weist der Hersteller jeder Haftung darüber.
• Bei Verwendung des Geräts entsteht Hitze, Dampf und Feuchtigkeit. Sorgen Sie deshalb durch eine angemessene Belülfung des Raums für eine Vermeidung von Verletzungen. Bei einer sehr langen Verwendung des Geräts kann die Zuhilfennahme einer zusätzlichen Belülfung erforderlich werden. Nehmen Sie diesbezüglich Rücksprache mit ihrem Fachhandler.

BEDIENUNGSPANLEITUNG

These Bedienungsanleitung ist für spätere Zweifelsfälle oder Personen, die mit dem Gerät nicht vertraut sind, gut aufzubewahren.

Vor seiner ersten Verwendung muss der Öfeninnen mit lauwarmem Wasser und einem nicht scheuernden Reinigungsmittel gesaubert werden. Rost und Backpfanne in die entsprechen-den Führungsgrillen einsetzen. Anschließlich Backofen etwa 20 Minuten lang auf maximaler Temperatur halten, um so eventuell vorhandene geruchsintensive Produktionsrückstände wie etwa Fette, Öle oder Harze vor dem ersten praktischen Einsatz zu beseitigen.

ACHTUNG: Bei dieserer ersten Inbetriebnahme kann es unter Umständen zum Austritt von Rauch oder unangenehmen Gerüchenkommen. Ist dies der Fall, muss der entsprechende Raum einfach nur entsprechend lang geluftet werden.

Nach dieser einfachen Vorbereitung steht Ihn der Backofen für den praktischen Einsatz zur Verfügung.

Dieses Gerät ist ausschließlich für den Hausbedarf bestimmt. Backofen nur zur Zubereitung von Speisen verwenden.

NUTZLICHE RATSCHLAGE

• Vor Inbetriebnahme des Backofens mussen alle nicht zum Einsatz gebrachten Zusatzteile aus dem Innenaum entfernrt werden.
• Backofen vor der praktischen Verwendung immer erst auf die gewünschte Temperatur aufheizen.

• Backpfaffen im Zentrum des Ofens platzieren und dazischen den für eine ausreichende Luftzirkulation erforderlichen Abstand einhalten.

• Backpfannen nicht zuweit fällen, um einen saftigen Obstkuchen zuzubereiten. Über den Pfaffenrand austretender Obstsaft führt zu bleibenden Flecken.

• Backpfannen nicht auf den Boden des Inneraums einsetzen und auch nicht mit Alu-Folie abdecken. Es konnte sonst zu einem Hitzestau kommt. Die Back- und Bratzeiten entsprachen nicht mehr den angegebenen Werten und es konnte zu einer Beschädigung der Emailflächen kommt.
• Zum Überwachen des Back- oder Bratguts sollen die Türg möglichst weniger geöffnet werden. (Die Innenraumbeleuchting bleibt während der gesamten Zubereitung eingeschaltet.)
• Tür stets mit der gebotenen Vorsicht öffnen, um nicht mit theirs Teilen oder theirs Dampf in Berührung zu kommt.

HINWEISE ZUR ZUBEREITUNG

Die erforderlichen Temperatren und Zubereitungszeiten entnehmen Sie der jeweiligen Packung. Sobald Sie mit der Leistung Ihres Geräts vertraut sind, konnen Sie Temperaturen und Zubereitungszeiten nach ihrem persönlichen Geschmack verändern.

Sofern auf der Packung nichts andes angegeben ist, muss Tiefkuhlkost vor der Zubereitung voll aufgetaut werden.

Gericht Temp. °C Riffe Zubereitung in Minuten Empfohlen
Rührteiggebäck
Biskuit	175	2	55-65
Feine Torte		175	3
Mürbeteiggebäck
Tortenboden		200	3
Tortenboden mit Quarkbelag		200	3
Tortenboden mit Obstbelag		200	3
Hefeteiggebäck
Tortenboden		180	3
Weißbrot 1 kg Mehl		200	3
Kleingebäck
Mürbeteig		200	3
Ölgebäck		200	2
Kekse		200	3
Lasagne		225	2
Fleisch (Zubereitungszeit pro cm Stärke)
Braten mit langer Zubereitung		200	2
Braten mit kurzer Zubereitung		200	2
Fleischklößen		200	2
Geflügel
Ente 1 1/2 kg		200	2
Gans 3 kg		200	2
Brathtränen		200	2
Pute 5 kg		175	2
Wildbret
Hase		200	2
Rehsschenkel		200	2
Hirschsenken		175	2
Gemüse
Gebackene Kartoffeln		220	2
Gemüsepastete		200	2
Fisch
Forelle	200	2	40-50
Seebrassen		2	40-50
Pizza	240	3	10-20
Grill
Koteletts		8-12
Würstchen		10-12
Grillhöhnen		2	25-35
Gegrillter Kalbsbraten		0,6 kg	50-60
* Die Zahl der Billen beginnnt jeweils mit der untersten (also ohne eine Au-fstellung auf dem Boden des Backofens, der für die Pfanne nicht in Frage kommt). DIESE ANGABEN DIENEN NUR ZUR ORIENTIERUNG, DA TEMPERATURE UND ZEIT AUCH VON DER JEWEILIGEN Menge UND QUALität ABHÄGEN. (dar formato a tabla)

HINWEISE ZUR BENUTZUNG DES GRILLS

Zu grillende Speisen auf den Rost oder in eine Pfanne mit niedrigem Rand geben. Der Rost muss hierbei gaz oben eingeschoben werden, während die Fettpfanne unmittelbar darunter zu platzieren ist. Grill bei Backofen mit Ventilator auf die Position, bzw. bei Multifunktionsöfen auf Position, einstellen.

Je nach Art der des Gerichts (Fleisch, Fisch, Geflügel usw.) muss das Grillgut für ein gleichmäßiges Bräunen während der Zubereitungomal umgedreht werden. Rein orientativ seien die folgenden Zubereitungszeiten erwähnt:

Grillgut in Minuten Empfohlen	Zubereitungszeit
Dünnes Fleisch oder Scheiben	4-6
Normales Fleisch	5-8
Fisch ohne Schuppen	8-10
Fisch (z.B. Forelle, Lachs)	12-15
Würstchen 10-12
Sandwiches 2-5

HINWEIS

• Beim GRILLEN muss die Ofentür stets geschlossen sein.
  Zum Abdecken der Grillpfanne oder zum Aufwärmen keine Alu-Folie verwenden.
• Speisen nicht in Alu-Folie einwickeln bzw. unmittelbar unter den Grill legen; durch das hohe Reflexionsvermögen von Aluminium konnte es zu einer Beschädigung des Grills kommt.

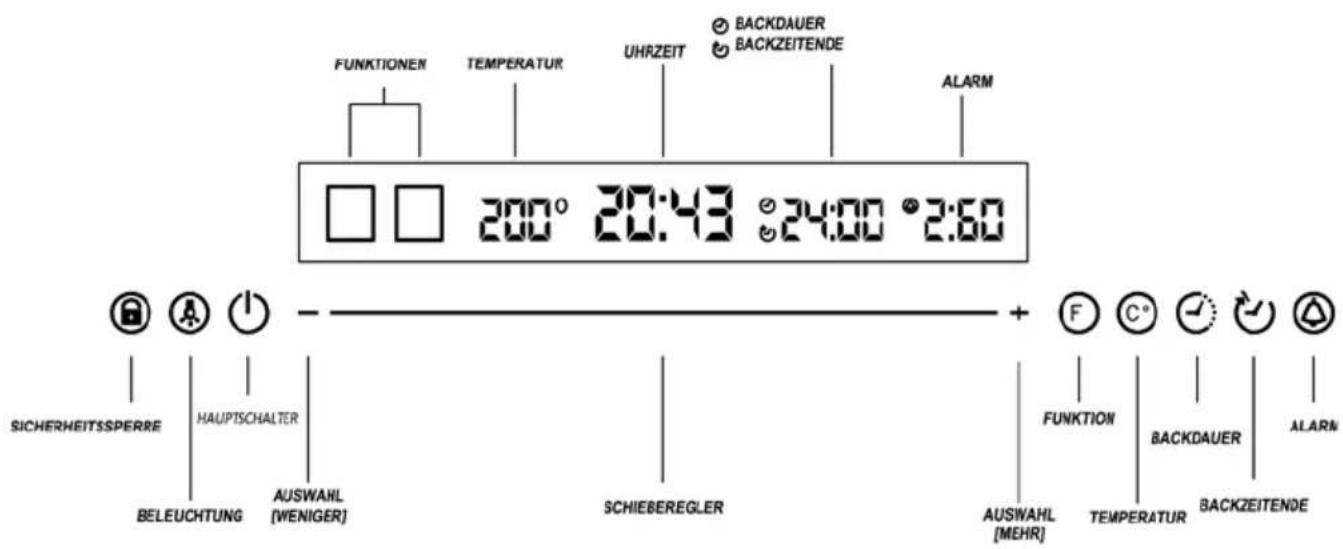

SYMBOLE DES BEDIENFELDES UND DISPLAY-ANZEIGEN:

BEDIENFELD:

	Sicherheitsspere	Mit dieser Kindersicherung wird der Backofen blockiert,indem alle Tasten außer der Ein-/Aus-Taste gespeitwerden.
	Beleuchting	Taste zum Ein- und Ausschalten der Innenbeleuchting desBackofens
	Hauptschalter	Taste zum Ein- und Ausschalten des Backofens
-	Auswahr[weniger]	Mit dieser Taste kann der Garmodus ausgewählten werden.Zudem kann die Gartemperatur niedriger eingestellt unddie Garzeit verkürzt werden.
-	Schieberegler	Schieberegler zur Einstellung der Gartemperatur und derGarzeit.
+	Auswahr[mehr]	Mit dieser Taste kann der Garmodus ausgewählten werden.Zudem kann die Gartemperatur höher eingestellt und dieGarzeit verlangert werden.
F	Funktion	Taste zur Auswahr des Garmodus
C	Temperatur	Taste zur Einstellung der Gartemperatur
	Backdauer	Taste zur Programmierung der gewünschten Gardauer.Nach Ablauf der eingestillten Zeit schaltet sich derBackofen ab.
	Backzeitende	Taste zur Programmierung des gewünschten Garzeitendes.Der Backofen schaltet sich zum eingestillten Zeitpunkt ab.
	Alarm	Taste zur zusätzlichen Programmierung einer Zeitschaltuhrmit akustischen Signal, die vom Ofenbetrieb unabhängigist.

DISPLAY-ANZEIGEN:

200°	Temperatur	Anzeige der gewährten Gartemperatur
20:43	Uhrzeit	Anzeige der Uhrzeit
24:00	Backdauer/Backzeitende	Je nachdem, ob „Backdauer“ oder „Backzeitende“ im Bedienfeld ausgewählten wurde, wird die festgelegte Gardauer oder das festgelegte Garzeitende angezeigt.
2:50	Alarm	Wenn die eingestellte Zeit abgelaufen ist, wird das akustische Signal aktiviert.

BEDIENUNG DES BACKOFENS:

Einstellung der Uhrzeit:

Bei der erstmaligen Inbetriebnahme des Backofens blinken die Ziffern der Zeitanzeige;这点 Blinken zeigt an, dass die Uhrzeit eingestellt werden kann. Die Uhrzeit kann auch nach Drucken des Hauptschalters (3 Sekunden lang) eingestellt werden. Wenn die Zeitanzeige blinkt, konnen Sie mit den Tasten _e + " und - oder mit dem Schieberegler die richtige Uhrzeit einstellen. Wenn Sie anschließend 3 Sekunden lang keine Taste betätigten oder den Hauptschalter drucken, wird die eingestellte Uhrzeit gespeichert, und das Blinken hört auf.

Sicherheitsperse:

Durch Drücken der Sicherheitsspere färbt sich das Schlosssymbol rot, und die übrigen Symbole des Bedienfeldes werden deaktiviert. Auf diese Weise{lsst sich eine Manipulation des Backofens durch Kleinkinder verhindern.

Zum Entsperren des Backofens drücken Sie erneut die Sicherheitsspere. Daraufhin leucht das Schlosssymbol wieder weiß, und die übrigen Symbole des Bedienfeldes sind wieder aktiviert.

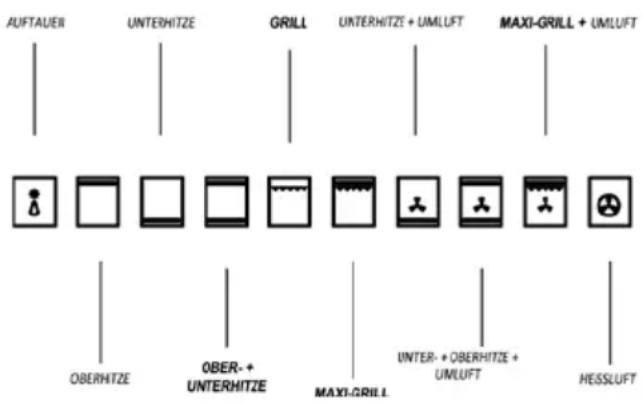

Inbetriebsetzung und Grundfunktionen:

Durch das Einschalten des Backofens mit dem Hauptschalter werden alle Symbole des Bedienfeldes aktiviert; der Backofen ist damit betriebsbereit.

Zum Starten des Garvorgangs drucken Sie einfach die Funktionstaste. Daraufhin wird die Funktion „Auftauen" auf dem Display angezeigt. Durch wiederholtes Drucken der Funktionstaste oder durch Drucken der Tasten „+“ und „-“ konnen Sie zwischen den folgenden Garmodi wechseln:

3 Sekunden nach Auswahl des gewünschten Garmodus oder durchDrückenderTemperaturtastewird der Modus gespeichert. AnschlieBend wird die gewünschte Gartemperatur mit den Tasten ^ + ^ und ^- oder mit dem Schieberegler eingestellt.

Nach 3 Sekunden wird die ausgewählte Temperatur gespeichert, und der Garvorgang beginnt im gewürschten Modus und bei der gewürschten Temperatur.

Die Beleuchtung kann während des Garvorgangs jederzeit ein- und ausgeschelt werden.

Bei der Alarmfunktion handelt es sich um eine rückwärtszählende Zeitschaltuhr, die nach Ablauf der eingestellen Zeit ein akustisches Signal erzeugt. Diese Funktion kann unabhängig davon, ob der Backofen heizt oder nicht, benutzt werden.

Durch Drücken der Alarmtaste färbt sich das Glockensymbol rot, und die Alarmfunktion kann mit den Tasten „+“ und „-“ oder dem Schieberegler eingestellt werden. 3 Sekunden nach der Einstellung des Alarms wird die eingestellte Zeit gespeichert, und die Rückwärtszahlung beginnnt. Wenn die eingestellte Zeit abgelaufen ist, wird ein akustisches Signal aktiviert, das 2 Minuten lang anhalt. Um die Alarmfunktion zu deaktivieren, drücken Sie die Alarmtaste. Um die Alarmanzeige vom Display zu löschen, halten Sie die Alarmtaste 2 Sekunden lang gedrückt.

Programmierung der Backdauer und des Backzeitendes:

Während des Garvorgangs im eingestallen Modus und bei der eingestellen Temperatur können 3 verschiedene Programme aktiviert werden:

Backdauer: Mit den Tasten „+“ und „-“ oder dem Schieberegler kann die erforderliche Garzeit eingestellt werden. Wenn die eingestellte Zeit abgelaufen ist, schaltet sich der Backofen automatisch ab.

Backzeitende: Mit den Tasten „+“ und „-“ oder dem Schieberegler kann das Ende der Garzeit eingestellt werden. Zum eingestellten Zeitpunkt wird sich der Backofen automatisch abschalten.

• Kombination von „Backdauer" und „Backzeitende": Stellen Sie für die Zubereitung einer Speise den erforderlichen Garmodus, die erforderliche Gartemperatur und die erforderliche Gardauer „X" ein. Anschließlich stellen Sie das Garzeitende „Y" ein (d. h. den Zeitpunkt, an dem sich der Backofen abschalten soll). Der Garvorgang startet automatisch um „Y-X" Uhr, dauert „X" Minutes lang und wird automatisch um „Y" Uhr beendet.

Beispiel: Eine Pizza soll 20 Minuten lang gebacken werden und um 19:00 Uhr fertig sein, damit Sie etwas zu essen haben, wenn Sie von der Arbeit heimkommen. Wahlen Sie den gewünschten Backmodus, und stellen Sie dann die Backtemperatur z. B. auf 200^ C, die Backzeit auf 20 Minuten und das Backzeitende auf 19:00 Uhr ein.

Der Backofen startet automatisch um 18:40 Uhr und schaltet sich um 19:00 Uhr automatisch ab.

REINIGUNG DES GERÄTS

WICHTIG

Aus Sicherheitsgründen muss vor Reinigung des Ofens stets erst der Netzstecker gezogen bzw. die Stromversorgung des Gerats unterbrochen werden.

Nicht selbstreinigende Backöfen müssen nach ihrer Verwendung gereinigt werden. Hierfür muss das Gerät ausgescheltet und noch warm, aber nicht mehr heißt sein, da sich in dieser Zustand die durch den Dampf beim Backen entstehende Fettschicht an den Wänden leichter entfernen{lsst und die Fettspritzer auch noch nicht hart und fest geworden sind. Zur Reinigung müssen zunachst die beiden Chromhalterungen halten werden; diese sind hierzu vorne nach oben von der

Wand abzuziehen und aus ihren rückwärigen Aufnahmen zu befreien. Den Innenraum des Backofens mit einem weichen, mit einer verdünnten Ammoniaklösung getränkten Lappen auswischen, nachspullen und trocknen. Sollen hartnäckige Flecken oder Spritzer zurückbleiben, auf den Boden des Innenraums einen mit Ammoniak getränkten Lappen legen, Türschlieben und Wände nach ein paar Stunden noch einmal mit warmem Wasser und einem flüssigen Haushaltsreiniger behandeln, nachspullen und sorgfällig trocknen. Zur Reinigung der äußeren Hochglanzteile nur Wasser und Seite und einen weichen Lappen verwenden. Niemals scheuernde Reinigungssprodukte in Pulverform verwenden.

Zu vermeiden sind ferner saure und alkaline Produkte (Zitronensaft, Essig, Salz, Tomaten usw.). Besonderss die lackierten Wände dürfen nicht mit chlorhaltigen, sauren oder scheuernden Produkten behandelt werden. Ebenso weniger geeignet sind metallene Scheuerkissen oder harte Gegenstände, da diese Beschädigungen auf den Oberflächen hervorrufen konnen. Backofen nicht mit Hochdruckreinigern oder Dampfgeräten reinigen.

Normalerweise genugts, den Backofen mit einem weichen Tuch und einem normalen Haushaltsreiniger warm auszuwischen. Zur Beseitigung von hartnackigen Rückständen sollen wie folgt vorgegangen werden:

EMAILLIERTE TEILE

Nur für Emailflächen ausrücklich empfohlene Reinigungsmittel verwenden. Chlorhaltige Produkte sind unter allen Umständen zu vermeiden.

REINIGUNG VON BACKÖFEN MIT AQUASMART-SYSTEM

1 Alle inliegenden Teile wie Backblech, Rost, Seitenroste, entnehmen.
2 200 ml Seifenwasser in den unteren Bereich des Backofens geben.
3 Backofen 15 Minuten lang auf die Funktion bei 200^ einstellen.
4 Temperaturregler von 200^ auf 0^ stellen. Backofen 20 Minuten lang abkühlen setzen.
5 AquaSmart-Funktion auf 0 stellen. Mit einem weichen Lappen oder Tuch reinigen.

GLASFENSTER DER OFENTÜR

Zur Vermeidung von eventuellen Beschädigungen darfasen Glasfenster nicht mit scheuernden Putzmitteln gereinigt werden. Eine zerkratzte Glasfläche konnte gefährliche Folgen haben.

Für eine bequemere Reinigung kann die innere Glasplatte der Ofentür herausgenommen werden. Nachstehend die Anleitung zum Ausbau der Glasplatte bei den drei verschiedene Turvarienten.

Tur vom Typ A

Die an der Innenseite der Tur befindlichen Halteschrauben der

Glasplatte lösen und Glasplatte vorsichtig herausnahmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden. Hierzu wie weiter oben beschrieben vorgehen.

Tur vom Typ B

Die Schrauben in der oberen Halterung der Glasplatte lösen, Halterung in Richtung "A" abziehen und Glasplatte vorsichtig herausnahmen. Bei den Varianten mit drei Glasscheiben kann auch die mittlere Platte herausgenommen werden.

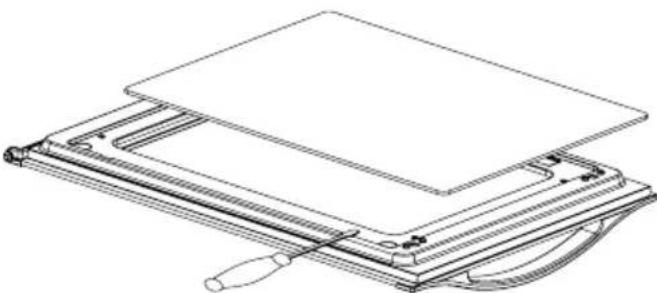

Tur vom Typ C

Einen flachen Schraubenzieher in den in der Skizze markierten Schlitz einfahren und vorsichtig nach oben abdrücken.

Beim erneuten Einbau der Glasplatte darauf aufachten, dass diese an allen vier Seiten korrekt in ihrer Aufnahme aufliegt.

AUSBAUDEROFENTUR

Für eine bequemere Reinigung des Backraums kann die Ofentür entfernt werden. Nachstehend die Anleitung zum Ausbau der Ofentür bei den drei verschiedenen Turvarianten.

Tür vom Typ A

Die Scharniere "A" besitzen zwei bewegliche Stfte "B". Wird der Stift "B" angehoben, kann das Scharnier aus seiner Halterung gezogen werden.

AnschlieBend Tur halb schlieBen.

Hierauf Tur anheiten und nach außen abziehen; Tur hierbei in unmittelbarer Näh der beiden Scharnere halten.

Zum Wiedereinbau der Tur mussen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll öffnen.

Die Türarf derst geschlossen werden, wenn die beiden beweglichen Stifte "B" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. 3).

WICHTIGER HINWEIS

• Beim Abnehmer der Turdarf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tur niemals in Wasser eintauchen.

Tur vom Typ B

Tür voll bis Position "D" öffnen.

Die beiden beweglichen Scharnierelemente "A" bis Punkt "B" anheben.

AnschlieBend Tur halb schlieBen.

Hierauf Tur anheiten und nach außen abziehen; Tur hierbei in unmittelbarer Höhe der beiden Scharniere halten.

Zum Wiedereinbau der Tur müssen die Scharniere zunachst in die entsprechenden Schlitze eingeführt werden. Anschließend Tur voll offen.

Die Tür darf erst geschlossen werden, wenn die beiden beweglichen Scharnierelemente "A" zur Halterung der Scharniere entsprechend eingedreht worden sind (Fig. X).

WICTIGER HINWEIS

• Beim Abnehmer der Turdarf das Blockiersystem der Scharniere nicht entfernt werden, da deren Klappmechanismus mit voller Wucht zurückspringen wurde.
• Tur niemals in Wasser eintauchen.

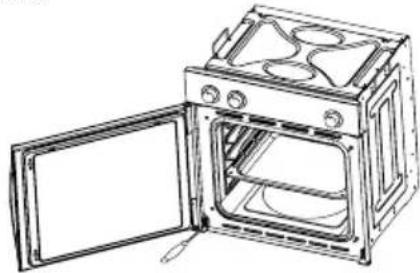

Tur vom Typ C

Tür offen und fest mit einer Hand halten.

Das untere Scharnier mit einem passenden Schraubenzieher an der Befestigung am Ofen offen lose.

AnschlieBend oberes Scharnier aus seiner Halterung ziehen

und Tur abnehmen.

Zum erneuten Anbringen der Tur in umgekehrter Reihenfolge vorgehen.

Mit dem Ofen geliefertes Zubehor (Fig. 4)

Der Backraum kanninnen mit seitlich an der Ofenwand angebrachten Laufschienen ausgestattet sein. In diese Laufschieren werden der Backrost und das Backblech eingeschoben. Nachstehend die Anleitung zum Ausbau der Laufschieren bei den zwei verschiedene Varianten.

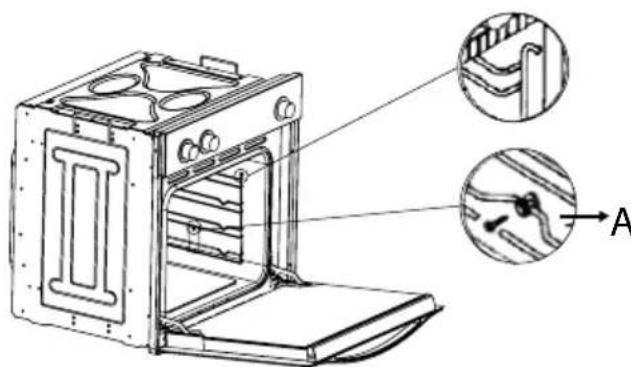

Gitter vom Typ 1

Zum Ausbau den Laufschienen führen diese bei Punkt A einfach nur nicht nach unter abgedrückt werden.

Gitter vom Typ 2

Zum Ausbau den Laufschienen die entsprechende Halteschraube mit einem passenden Schraubenzieher offen und Gitter nach oben abziehen.

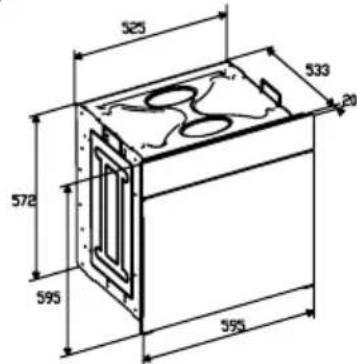

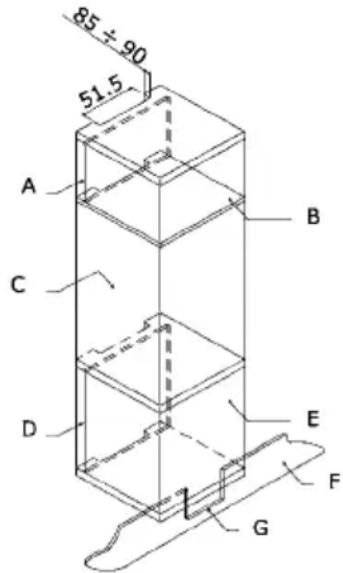

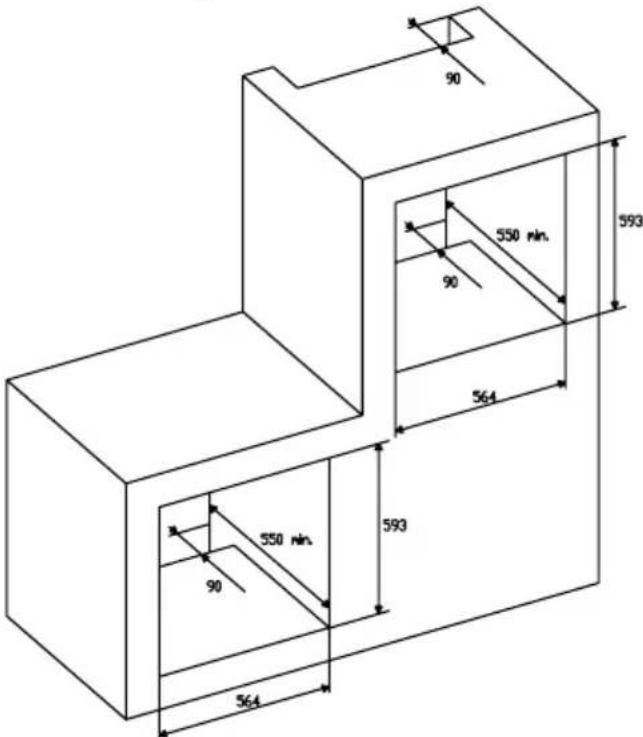

HINWEISE ZUR INSTALLATION

Dieses Gerätarfurdur vonentsprechendbefugtemFachpersonaal in Übereinstimmungmit den vor Ort geltenden technischenAuflagenund EU-Bestimmungeninstalliertwerden.:

Städtebaurechtliche Verordnungen des Umweltministeriums (in Großbritannien).

Städtebaurechtliche Normen des Entwicklungsministeriums (in Schottland).

IEE-Norm zur Verkabelung.

Strom fuhrende Geräte am Arbeitsplatz.

VOR DER INBETRIEBNAHME

Beim Auspacken des Geräts ist darauf zu achten, dass die nachstehend genommen Bauteile vollzählig vorhanden sind:

Bedienungsanleitung
- Ofenrost
- Eine Backpfanne
- Schrauben und Kaschierteile zur Befestigung des Backofens vor Ort

AUFSTELLUNG DES GERÄTS (siehe Fig. 5)

Dieses Gerät gehört zur Klasse I.

Eine Erdung ist gesetzlich vorgeschreiben. Bei einer Zuwiderhandlung gegen die geltenden Unfallverhütungsvorschriften

weist der Hersteller jegliche Haftung zurück.

WICHTIG

Der Schrank, in den das Gerät eingebaut wird, bzw. das dieser bezüglich zum Einsatz gebrachte Material ist bei Betrieb des Backofens einer Temperatur von mindestens 85^ über der Raumtemperatur ausgesetzt.

Bestimmte mit Kunststoffeilen hergestellte Kuchenmöbel neigen bereits bei niedrigeren als den angegebenen Temperaturwerten zu Verfährungen oder Farbverlusten. Wir das Gerät also ohne Berücksichtigung der erwähnten Temperaturforderungen eingebaut bzw. besteht kein Abstand von mindestens 4 mm zu einer benachbarten Schrankwand, liegt die diesbezügliche Verantwortung allein beim Besitzer.

HINWEISE ZUR INSTALLATION

1. Wie in Fig. 5 dargestellt, muss der Backofen in eine Standardöffnung von 600mm unterhalb des Kochfelds oder in eine Kuchensäule eingebaut werden.
2. Beim Einbau des Backofens in eine Kuchensäule muss auf eine ausreichende Belüfung geachtet werden. Hierzu die Rückwand des Schranks abnehmer und wie in Fig. 5 dargestellt eine Öffnung von mindestens 85 - 90mm vorsehen.
3. Der Backofen muss am Aufstellungssort safer befestigt werden. Diesbezüglich sind die in den vier Ecken des Turrah

mens vorgesehen Schrauben "A" Fig. 5 zu verwenden.

Fig. 5: Abmessungen für den Einbau von einfachen elektrischen Backöfen mit einer Breite von 60~cm (die Ausbildung des oberen Gehäuse kann variieren) und Befestigung innerhalb des Schranks.

A. Halterung abnehmen.
B. 75-90 mm Zwischenraum zwischen der Wand und dem rückwärftigen Einbaubereich bzw. dem Schrankboden.
C. Sockel.
D. Anzubringende Blende.

Fig. 7: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in ein Standard-Küchenmodul.

Mindestlaufungsbedarf für obere und untere Unterbringung und Halterung des rückwärftigen Bereichs der Einheit.

A. Rückwand
B. Lagerraum
C. Hier Rückwand entfern
D. Ruckwand
E. Lagerraum
F. Sockel
G. Mindestluftnsausschnitt 80 cm2

Fig. 8: Lüftungsbedarf und Ausschnitt für den Einbau eines einfachen elektrischen Backofens in einen Hochschrank.

ELEKTRISCHER ANSCHLUSS

Vor Anschluss des Geräts muss sichergestellt sein, dass die vor Ort vorhandene Netzspannung mit den diesbezüglichen Angaben auf dem Typenschild übereinstimmt.

Der elektrische Anschluss solte vorzugseise nach NICEIC-Standard vorgenommen werden.

HINWEIS: DIESES GERÄT MULLS GEERDET WERDEN.

Dieses Gerät muss über einen bequem zugänglichen automatischen Zweipol-Schalter mit 13 A und einem Kontaktabstand von 3 mm geführt werden.

WICHTIG

Die Leiter des Netzkabels entsprechen der folgenden Farbcodierung:

Gelb/grün - Erde

Blau-Nulleiter

Braun-Phase

• Der gelb/grüne Leiter muss an die mit “E”, dem Erdungssymbol oder die gelb/grün markierte Klemme gelegt werden.
• Der blaue Leiter muss an die mit "N" markierte Klemme gelegt werden.
• Der braune Leiter muss an die mit "L" markierte Klemme gelegt werden.
• Das Netzkabelarf an keiner Stelle eine Temperatur von mehr als 50^ über der Raumtemperatur erreichen.
• Beschädigte Netzkabel mussen durch ein vom Hersteller bzw. der zuständigen Kundendienstelle geliefertes gleichwertiges Kabel ersetzt werden.

AUSTAUSCH DES NETZKABELS

Muss das Netzkabel ausgetauscht werden, ist diesbezüglich wie folgt vorzugehen:

1. Gerat vom Netz trennen, Halteschrauben losen und Rückwand des Gerats abnehmer.
2. Halteschrauben und Schrauben der Anschlussklemmen loseu den und altes Netzkabel entfernen.
3. Neues Kabel unter Bechtung der entsprechenden Farbcodierung anschließen und alle Schrauben wieder fest anziehen. Das neue Netzkabel muss hierbei den im Kapitel Technische Angaben genommen Spezifikationen entsprechen.

WARTUNG UND UTERHALT

Vor allen Wartungs- und Unterhaltsarbeiten muss das Gerät zunachst vom Netz getrennt werden.

Während der Garantiezeit mussen alle anfallenden Wartungs- und Unterhaltsarbeiten der zuständigen Kundendienstelle des Herstellers überlassen werden. Jeder von diesbezüglich nicht befugten Personen vorgenommene Eingriff in das Gerät hat die Annullierung des bestehenden Garantieanspruchs zur Folge.

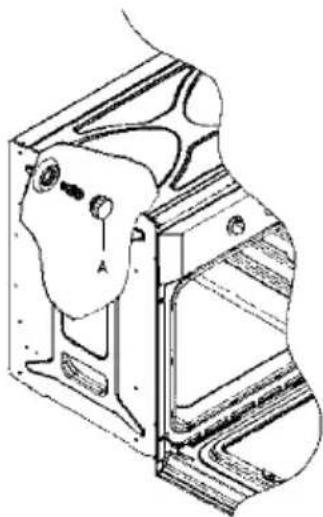

AUSTAUSCH DER LAMPE DES INNENRAUMS (Fällt nicht unter die Garantie des Geräts.)

Für die Beleuchtung des Innenraums kommt eine Gluhlampe mit 15 W bzw. 25 W für 300^ vom Typ E-14 zum Einsatz.

ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stelle beschrieben) abnehmer und vorhandene Einsatze herausnahmen.

Glasabdeckung zum Schutz der Gluhbirne gegen den Uhrzeigersinn herausdrehen. Fig. 9 (A).

Alte Gluhbirne Herausnahmen, sicher und umweltfreundlich entsorgen, durch eine neue ersetzen und Schutzabdeckung wieder aufschauben. Die neue Gluhbirne muss hierbei den im Kapitel Technische Angaben genannten Spezifikationen entsprechen.

ANMERKUNG: Die Glasabdeckung kann sehr straff aufsitzen, weshalb zum Herausnahmen unter Umständen ein entsprechendes Werkzeug zum Einsatz gebracht werden muss. (inserter imagen)

PFLEGE UND AUSTAUSCH DER KATALYTISCHEN VERKLEIDUNG

(Eine bereits in das Gerät eingebaute katalytische Verkleidung fällt nicht unter die Garantie des Geräts.)

Zur Aufrechterhaltung des Selfstreinigungseffektss muss der Backofen zur Entfernung von hartnäckigen Flecken und Rückstellenden jeweils auf mindestens 200^ aufgeheizt werden, damit diese nicht für immer bleiben.

Wird die Verkleidung schwarz und glänzend, muss sie durch neue Elemente ersetzt werden. Zum Austausch der Verkleidung alle Einsatze aus dem Backofen entnahmen.

Die neue Verkleidung kann als Ersatzteil direkt über die entsprechende Abteilung des Herstellers bezogen werden (siehe

Liesta auf der hinteren Umschlagseite). Bei der Bestellung müssen hierbei der genaue Geratotyp und die Baureihennummer des Gerats angegeben werden, so wie sie auf dem Typenschild verzeichnet sind.

TECHNISCHE ANGABEN INNENABMESSAGENGEN

Höhe: 340 mm

Breite: 440 mm

Tiefe: 390 mm

Inhalt: 59 Liter

ELEKTRISCHE ANGABEN

Nennspannung:

220V-240V\~50Hz

Speiseanschluss: 13 A (automatischer Bipolar-Schalter mit einem Kontaktabstand von 3mm )

LEISTUNGSAUFNAHME

Unterhitze: 1,30 kW

Oberhitze: 0.90 kW

Ventilator-Heizelement: 2,30 kW

Grill-Heizwiderstand: 1,35 kW

Netzkabel:

3x1,5mm2 Typ H07RN-F

Innenraumbeleuchting:

15 W - 25 W / 300°C, Typ E-14

Bei Sachschäden oder Verletzungen, die auf einen unsachgemäßen Einsatz oder eine nicht korrekt vorgenommene Installation des Gerats zurückgehen, weist der Hersteller jeder Haftung zurück.

Der Hersteller besteht sich das Recht vor, alle von ihm als erforderlich oder angebracht erachteten Neuerungen ohne eine diesbezügliche Vorankündigung in das Gerät einzubringen.

INSTRUCTIONS POUR L'UTILISATEUR

Elektricit in arbeitsregelingen.

EERSTINGEBRUIKNEMING VAN HET APPARAAT

ELEKTRISCHE AANSLUITING

ACHTUNG: Gerät vom Netz trennen, Ofentür (wie an anderer Stellebeschreiben) abnehmer und vorhandene Einsätze herausnahmen.

TECHNISCHE GEGEVENS BINNENAFMETINGEN

Hoogte: 340mm

Breedte: 440 mm

Diepte: 390 mm

ELEKTRISCHE GEGEVENS

Bedrijfsspanning:

220V-240V\~50Hz
