GEBRUIKSAANWIJZING VSZ4GPXCH SIEMENS

nl Gebruiksaanwijzing

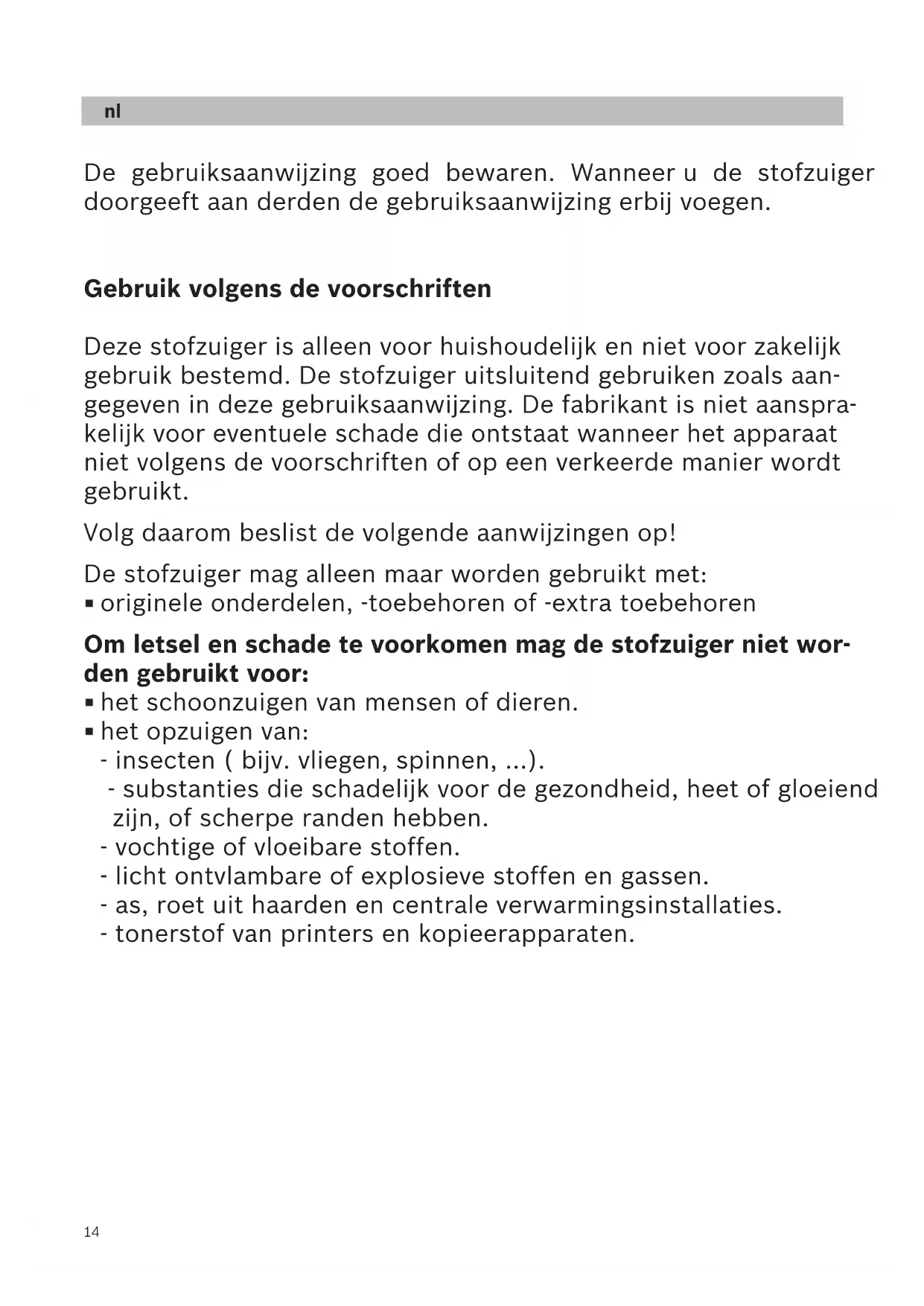

De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger

doorgeeft aan derden de gebruiksaanwijzing erbij voegen.

Gebruik volgens de voorschriften

Deze stofzuiger is alleen voor huishoudelijk en niet voor zakelijk

gebruik bestemd. De stofzuiger uitsluitend gebruiken zoals aan-

gegeven in deze gebruiksaanwijzing. De fabrikant is niet aanspra-

kelijk voor eventuele schade die ontstaat wanneer het apparaat

niet volgens de voorschriften of op een verkeerde manier wordt

Volg daarom beslist de volgende aanwijzingen op!

De stofzuiger mag alleen maar worden gebruikt met:

originele onderdelen, -toebehoren of -extra toebehoren

Om letsel en schade te voorkomen mag de stofzuiger niet wor-

het schoonzuigen van mensen of dieren.

- insecten ( bijv. vliegen, spinnen, ...).

- substanties die schadelijk voor de gezondheid, heet of gloeiend

zijn, of scherpe randen hebben.

- vochtige of vloeibare stoffen.

- licht ontvlambare of explosieve stoffen en gassen.

- as, roet uit haarden en centrale verwarmingsinstallaties.

- tonerstof van printers en kopieerapparaten.

GA 9000 849 148_Z 41 11.12.2012 13:44 Seite 14de

Veiligheidsvoorschriften

Deze stofzuiger voldoet aan de erkende regels van de techniek en

de betreffende veiligheidsbepalingen.

De stofzuiger alleen volgens het typeplaatje aansluiten en in

Nooit zuigen zonder stofreservoir en fijnstoffilter.

=> Het toestel kan beschadigd worden!

Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar

en door personen met beperkte fysieke, sensorische of

geestelijke vermogens of personen die gebrek aan kennis of

ervaring hebben, wanneer zij onder toezicht staan of met het

oog op een veilig gebruik volledig over de bediening van het

apparaat zijn geïnformeerd en op de hoogte zijn van de gevaren

die hieruit kunnen voorvloeien.

Kinderen mogen niet met het apparaat spelen.

Reiniging en onderhoud mogen niet worden uitgevoerd door

kinderen als zij niet onder toezicht staan.

Vermijd het zuigen met mondstuk en buis in de buurt van uw

=> Er bestaat gevaar voor letsel!

Bij het zuigen op trappen moet het toestel altijd onder de

Het elektriciteitssnoer en de slang niet gebruiken om de stofzui-

ger te dragen / transporteren.

Bij continu gebruik gedurende vele uren het elektriciteitssnoer

volledig uittrekken.

Niet aan het elektriciteitssnoer maar aan de stekker trekken om

het apparaat van het net te koppelen.

Het elektriciteitssnoer niet over scherpe kanten trekken en niet

bekneld laten raken.

Raakt de voedingskabel van dit apparaat beschadigd, dan dient

deze door de fabrikant, zijn servicedienst of iemand met de jui-

ste kwalificaties te worden vervangen, ter voorkoming van

gevaarlijke situaties.

Voor alle werkzaamheden aan de stofzuiger de stekker uit het

De stofzuiger niet in gebruik nemen wanneer hij beschadigd is.

In het geval zich een storing voordoet de stekker uit het stop-

Om risico's te voorkomen mogen reparaties aan de stofzuiger en

de vervanging van onderdelen alleen worden uitgevoerd door

onze klantenservice.

De stofzuiger beschermen tegen weersinvloeden, vocht en hitte-

Zorg ervoor dat er geen brandbare of alcoholhoudende stoffen

op de filters (filterzak, motorbeveiligingsfilter, uitblaasfilter, etc.)

De stofzuiger is niet geschikt voor gebruik op bouwplaatsen.

=> Opzuigen van bouwpuin kan leiden tot beschadiging van het

Het toestel uitschakelen wanneer het niet wordt gebruikt.

Versleten apparaten onmiddellijk onbruikbaar maken, het toe-

stel daarna op een verantwoorde wijze afvoeren.

Als de zekering in de meterkast bij het inschakelen van het toe-

stel wordt geactiveerd, dan kan dit worden veroorzaakt doordat

er tegelijkertijd meerdere elektrische apparaten met hoge aans-

luitwaarde op hetzelfde stroomcircuit zijn aangesloten.

De zekering wordt onvermijdelijk geactiveerd wanneer u alvor-

ens het toestel aan te zetten de laagste stand instelt en pas

daarna een hogere stand kiest.

GA 9000 849 148_Z 41 11.12.2012 13:44 Seite 16de

Instructies voor recycling

De verpakking beschermt de stofzuiger tegen beschadiging tij-

dens het transport. Deze bestaat uit milieuvriendelijk materiaal

en is daarom recyclebaar. Breng verpakkingsmateriaal dat u niet

meer nodig heeft naar een verzamelplaats voor de verwerking

Oude apparaten bevatten vaak nog waardevol materiaal. Geef

daarom uw oude toestel voor hergebruik af aan uw handelaar of

een recyclecentrum. Informatie over actuele methoden van afval-

verwijdering kunt u krijgen bij uw handelaar of uw gemeente.

Afvoer van filters en filterzakken

Filter en filterzak zijn gemaakt van milieuvriendelijke materialen.

Voor zover deze geen stoffen bevatten die niet toegestaan zijn

als huisvuil, kunnen ze via het normale huisvuil worden afgevo-

De gebruiksaanwijzing goed bewaren. Wanneer u de

tofzuiger doorgeeft aan derden de gebruiksaanwijzing

Gelieve de pagina's met afbeeldingen uit te klappen!

Beschrijving van het toestel

1 Omschakelbaar vloermondstuk (met

ontgrendelingshuls)*

2 Mondstuk voor harde vloeren (met

ontgrendelingshuls)*

3 TURBO-UNIVERSAL®-borstel voor de vloer*

4 Handgreep van de slang

6 Telescoopbuis met schuifknop

(en ontgrendelingshuls)*

7 Telescoopbuis met schuifmanchet

(en ontgrendelingshuls)*

8 Elektriciteitssnoer

16 Deksel van het stofcompartiment

17 Filtervervangindicatie*

18 Uitschakelhulp (aan de onderkant van het apparaat)

19 Aan-/uitknop en vermogensregelaar

20 Accessoirehouder voor combimondstuk*

Onderdelen en extra toebehoren

Filter TYPE G (VZ41AFG)

Voor de beste performance: GXXL (VZ41AFGXXL)

Inhoud: 4 filterzakken met afsluiting

1 micro-hygiënefilter

http://www.dust-bag-siemens.com

B TURBO-UNIVERSAL®-borstel voor bekleding

Borstelen en zuigen van gestoffeerde meubels,

matrassen, autostoelen enz. in één beweging. Met

name geschikt voor het opzuigen van haren. De rol-

borstel wordt aangedreven door de zuigstroom van

Geen elektrische aansluiting vereist.

C TURBO-UNIVERSAL®-borstel voor vloeren

V Z102TBB Borstelen en zuigen van tapijten en tapijtvloeren met

korte pool en alle bekledingen in één beweging. Met

name geschikt voor het opzuigen van haren. De rol-

borstel wordt aangedreven door de zuigstroom van

een elektrische aansluiting vereist.

D Mondstuk voor harde vloeren VZ123HD Voor het schoonzuigen van harde vloeren

parket, tegels, terracotta,...)

De stofzuiger in gebruik nemen

● Handgreep op de zuigslang steken en laten inklikken.

 Bij het verwijderen van de handgreep beide

ontgrendelnokken samendrukken en de zuigslang

a)Het aansluitstuk van de zuigslang in de zuigopening in

b)Bij het verwijderen van de zuigslang beide

ontgrendelnokken samendrukken en de slang eruit

a)Handgreep in de telesoopbuis schuiven. Om de

verbinding op te heffen de handgreep een beetje

draaien en uit de buis trekken.

b)Handgreep in de telescoopbuis schuiven tot hij

inklikt. Om de verbinding op te heffen op de

a)Telescoopbuis in het aansluitstuk van het

vloermondstuk steken. Om de verbinding op te heffen

de buis een beetje draaien en uit het vloermondstuk

b)Telescoopbuis in het aansluitstuk van het

vloermondstuk steken tot hij inklikt. Om de

verbinding los te maken de ontgrendelingshuls

indrukken en de telescoopbuis eruit trekken.

● Door de schuifmanchet / schuifknop in de richting

van de pijl te schuiven de telescoopbuis ontgrendelen

en de gewenste lengte instellen.

● De accessoirehouder op het combimondstuk

schuiven en op de zuig- /telescoopbuis clipsen.

● Elektriciteitssnoer bij de stekker vastpakken, tot de

gewenste lengte uittrekken en de netstekker in het

afhankelijk van de uitvoering

GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 7778

Afbeelding In- / Uitschakelen

● Stofzuiger inschakelen door de aan-/uitknop in de

richting van de pijl in te drukken.

fbeelding Zuigkracht regelen

oor de regelknop in de richting van de pijl te draaien

kan de gewenste zuigkracht traploos worden ingesteld.

Voor het schoonzuigen van kwetsbare

stoffen, bijv. bekleding, gordijnen, etc. .

oor de dagelijkse reiniging bij

Voor het reinigen van zware vloer-

bedekking, harde vloeren en bij sterke vervuiling.

Vloermondstukken staan, afhankelijk van het type harde

vloer (bijv. ruwe, rustieke tegels) bloot aan een

bepaalde mate van slijtage. Daarom dient u regelmatig

de onderkant van het mondstuk te controleren.

Wanneer de onderkant van het mondstuk versleten is of

scherpe randen heeft, kan dit schade veroorzaken aan

kwetsbare harde vloeren, zoals parket of linoleum. De

fabrikant is niet aansprakelijk voor eventuele schade

die veroorzaakt wordt door een versleten mondstuk.

Omschakelbaar vloermondstuk instellen:

vast tapijt en vloerbedekking =>

Let er bij het opzuigen van grotere deeltjes op dat u

deze na elkaar en voorzichtig opzuigt, zodat het

zuigkanaal van het vloermondstuk niet verstopt raakt.

Eventueel moet u het mondstuk optillen om de

vuildeeltjes beter op te kunnen zuigen.

Afbeelding Zuigen met extra toebehoren

Mondstukken naar behoefte op de handgreep of de

a)Mondstuk voor kieren voor het schoonzuigen van

kieren en hoeken, etc.

b)Bekledingsmondstuk voor het afzuigen van

gestoffeerde meubelen, gordijnen etc.

c)Mondstuk voor harde vloeren

Voor het schoonzuigen van harde vloerbedekking

(tegels, parket, enz.)

● De telescoopbuis in het aansluitstuk van het

mondstuk voor harde vloeren schuiven tot hij

● Om de verbinding op te heffen op de

ontgrendelingshuls drukken en de telescoopbuis eruit

Afbeelding Reiniging van het mondstuk voor

a)Om het mondstuk te reinigen zuigt u het van onderaf

)Opgewikkelde draden en haren met een schaar

oorknippen en opzuigen.

a)Het boormondstuk aan de handgreep bevestigen en

o tegen de wand plaatsen dat de boorgatopening

van het mondstuk zich exact op het te boren gat

b)Het apparaat instellen op een laag vermogensniveau

en vervolgens inschakelen.

c)Het boormondstuk wordt door de zuigkracht in de

gewenste positie gehouden.

ventueel is het aanbevolen het vermogen,

afhankelijk van het oppervlak van de te boren wand,

wat hoger af te stellen, om er zeker van te zijn dat het

boormondstuk zich vastzuigt.

Tijdens het boren wordt het fijne stof automatisch

Wanneer uw toestel is uitgerust met een turboborstel,

vindt u de aanwijzingen voor het gebruik en het

onderhoud in de meegeleverde gebruiksaanwijzing.

Bij korte zuigpauzes kunt u de parkeerhulp aan de

achterkant van het apparaat gebruiken.

● Na het uitschakelen van het toestel de haak aan het

vloermondstuk in de uitsparing aan de achterkant van

het toestel schuiven.

Om hindernissen te nemen, bijv. trappen, kan het

toestel ook aan het handvat getransporteerd worden.

a)De stekker uit het stopcontact halen.

b)Kort aan het elektriciteitssnoer trekken en loslaten

(het snoer rolt automatisch op).

Voor het neerzetten/transporteren van het toestel kunt

u de neerzethulp aan de onderkant van het toestel

a)Het apparaat rechtop neerzetten.

b)De haak op het vloermondstuk in de uitsparing aan de

onderkant van het toestel schuiven.

Let op: het toestel altijd uitschakelen alvorens van

afhankelijk van de uitvoering

● Is de filterwisselindicatie in het deksel volledig geel

terwijl het vloermondstuk niet op de grond rust en

et maximale vermogen is ingesteld, dan moet de

lterzak vervangen worden, ook als hij nog niet vol is.

In dit geval is vervanging noodzakelijk vanwege de

aard van de inhoud van de zak.

Mondstuk, zuigbuis en zuigslang mogen hierbij niet

verstopt zijn, omdat dit de filtervervangindicatie kan

● Om verstoppingen te verwijderen kan de handgreep

gemakkelijk van de slang worden losgemaakt.

Afbeelding Deksel openen

a)Deksel ontgrendelen door de afsluithendel in de

richting van de pijl te trekken.

)Deksel in de richting van de pijl openen.

a)Filterzak sluiten door aan het sluitlipje te trekken.

b)Filterzak uitnemen.

c)Nieuwe filterzak inbrengen.

d)Filterzak tot aan de aanslag in de houder schuiven.

Let op: deksel sluit alleen wanneer de filterzak is

Motorbeveiligingsfilter schoonmaken

Het motorbeveiligingsfilter dient regelmatig te worden

schoongemaakt door het uit te kloppen of uit te

● Deksel van het stofcompartiment openen.

a)Motorbeveiligingsfilter door hem naar de zijkant te

trekken uit de vergrendeling halen en in de richting

van de pijl naar buiten trekken.

b)Motorbeveiligingsfilter reinigen door hem uit te

c)Bij sterke verontreiniging moet de

motorbeveiligingsfilter worden uitgewassen.

● De filter vervolgens minstens 24 uur laten drogen.

d)Na het reinigen de motorbeveiligingsfilter inschuiven,

vergrendelen en het deksel van het stofcompartiment

Uitblaasfilter vervangen

Stofzuiger met micro-hygiënefilter

Wanneer vervang ik: bij elke nieuwe reservefilter-

● Deksel van het stofcompartiment openen.

a)De filterhouder ontgrendelen door in de richting van

de pijl op de afsluithendel te drukken.

b)Micro-hygiënefilter verwijderen.

)Micro-hygiënefilter kan worden uitgewassen.

Het filter vervolgens minstens 24 uur laten drogen.

d)Micro-hygiënefilter verwijderen. Nieuw micro-

hygiënefilter in het toestel plaatsen.

e)Filterhouder in het apparaat inbrengen en laten

tofzuiger met Hepa-filter

Is uw toestel met een Hepa-filter uitgerust, dan moet dit

jaarlijks vervangen worden.

● Deksel van het stofcompartiment openen.

a)Door in de richting van de pijl op de afsluithendel te

drukken het Hepa-filter ontgrendelen en uit het

b)Nieuw Hepa-filter plaatsen en vastzetten.

Na het opzuigen van fijne stofdeeltjes de

motorbeveiligingsfilter schoonmaken, eventueel de

micro-hygiënefilter of HEPA-filter vervangen.

Voor het schoonmaken dient de stofzuiger altijd te

worden uitgeschakeld en de stekker uit het stopcontact

te worden gehaald. De stofzuiger en toebehoren van

kunststof kunnen met een in de handel gebruikelijk

schoonmaakmiddel voor kunststof worden

Geen schuurmiddelen, glas- of allesreiniger gebrui-

ken. De stofzuiger nooit in water houden.

Het stofcompartiment kan indien nodig met een tweede

stofzuiger worden uitgezogen, of eenvoudig met een

droge stofdoek of stofkwast worden schoongemaakt.

Technische wijzigingen voorbehouden.

afhankelijk van de uitvoering

BE Belgique, België, Belgium

BSH Huishoudapparaten B.V.

territorio dell’Unione Europea.

Dit apparaat is gekenmerkt in overeenstemming met

de Europese richtlijn 2012/19/EU

betreffende afgedankte elektrische en elektronische

apparatuur (waste electrical and electronic equipment

De richtlijn geeft het kader aan voor de in de EU geldi-

ge terugneming en verwerking van oude apparaten.

Dette apparat er klassificeret iht. det europæiske

fiscale di acquisto rilasciato dal venditore.

NL Garantievoorwaarden

Voor het aangeschafte apparaat gelden de

garantievoorwaarden welke door de vertegen-

woordiging van de moederorganisatie in het land

van aankoop zijn uitgegeven.

Eventuele bijzonderheden hiervoor zal de leveran-

cier, waarbij het apparaat is gekocht, desgevraagd

Om aanspraak te kunnen maken op eventuele

garantie is het overleggen van de aankoopbon met

koopen/of leverdatum vereist.
