MANUAL DE USUARIO VSZ4GPXCH SIEMENS
es Instrucciones de uso
Consejos y advertencias de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
Uso a que se destina

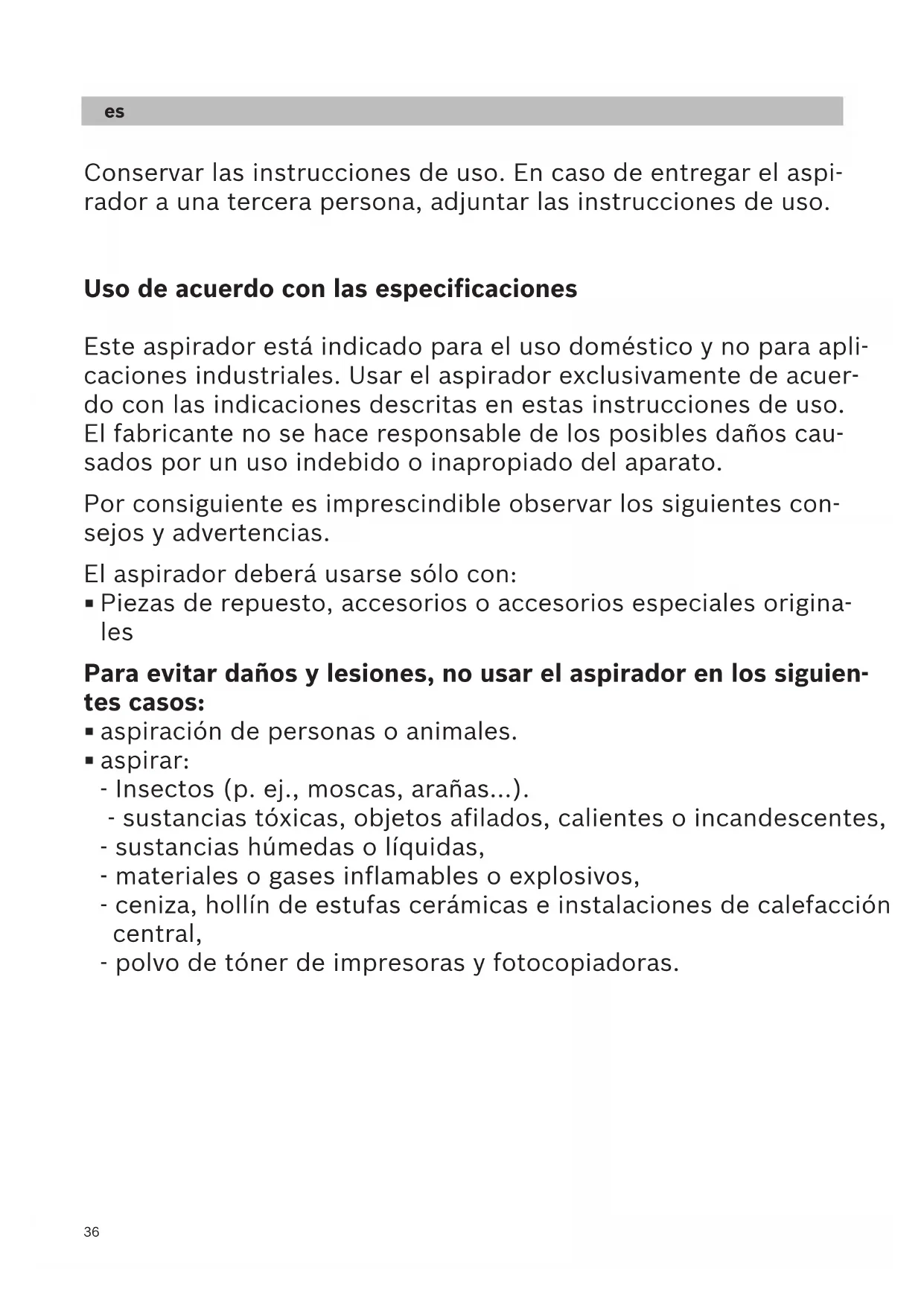

Conservar las instrucciones de uso. En caso de entregar el aspi-
rador a una tercera persona, adjuntar las instrucciones de uso.
Uso de acuerdo con las especificaciones
Este aspirador está indicado para el uso doméstico y no para apli-
caciones industriales. Usar el aspirador exclusivamente de acuer-
do con las indicaciones descritas en estas instrucciones de uso.
El fabricante no se hace responsable de los posibles daños cau-
sados por un uso indebido o inapropiado del aparato.
Por consiguiente es imprescindible observar los siguientes con-
sejos y advertencias.
El aspirador deberá usarse sólo con:
Piezas de repuesto, accesorios o accesorios especiales origina-
Para evitar daños y lesiones, no usar el aspirador en los siguien-
aspiración de personas o animales.
- Insectos (p. ej., moscas, arañas...).
- sustancias húmedas o líquidas,
- materiales o gases inflamables o explosivos,
- ceniza, hollín de estufas cerámicas e instalaciones de calefacción
- polvo de tóner de impresoras y fotocopiadoras.
Consejos y advertencias de seguridad
Este aspirador cumple las reglas reconocidas de la técnica y las
correspondientes normas y disposiciones de seguridad.
La conexión y puesta en funcionamiento del aspirador debe
efectuarse de acuerdo con las indicaciones de la placa de carac-
No aspirar nunca sin depósito de polvo o filtro contra polvos
=> ¡El aparato puede estropearse!
Este aparato puede ser utilizado por niños a partir de 8 años y
por personas que presenten limitaciones de las facultades
físicas, sensoriales o psíquicas o que carezcan de la
experiencia y el conocimiento necesarios, siempre que sean
supervisados por otra persona o que se les haya enseñado a
utilizar la herramienta de forma segura y hayan comprendido
los peligros que supone.
Los niños no deben jugar con el aparato.
Las tareas de limpieza y mantenimiento que correspondan al
usuario no deben ser realizadas por niños sin supervisión.
No acercar las boquillas y los tubos a la cabeza cuando se esté
=> ¡Peligro de lesiones!
Para aspirar escaleras, el aparato tiene que quedar siempre por
No usar el cable de alimentación de red ni el tubo flexible para
llevar/transportar el aspirador.
Extraer completamente el cable de alimentación de red si el apa-
rato está funcionando durante varias horas.
No tirar del cable para desenchufar el aparato de la red, sino de
la clavija del enchufe.
No colocar el cable de alimentación encima de bordes afilados
Si el cable de conexión a la red está dañado, para evitar riesgos
lo debe sustituir el fabricante o su Servicio de Asistencia Técnica
u otra persona igualmente cualificada.
Extraer el enchufe antes de realizar cualquier trabajo en el aspi-
No poner en marcha el aspirador si presenta algún desperfecto.
Extraer el enchufe en caso de avería.
Para evitar riesgos, las reparaciones y el cambio de piezas del
aspirador sólo deben ser llevados a cabo por el servicio de
asistencia técnica autorizado.
Proteger el aspirador de las inclemencias del tiempo, la hume-
dad y fuentes de calor.
No utilizar productos inflamables o que contengan alcohol en los
filtros (bolsas filtrantes, filtro protector del motor, filtro de sali-
El aspirador no ha sido diseñado para su empleo en obras.
=> La aspiración de escombros puede provocar daños en el
Desconectar el aparato cuando no se use.
Inutilizar inmediatamente los aparatos usados para poder elimi-
narlos según la normativa.
El enchufe de red debe estar protegido mediante un fusible de
Si el fusible se activa al conectar el aparato, puede deberse a
que hay otros aparatos conectados con un valor de conexión
alto en el mismo circuito eléctrico.
La activación del fusible se puede evitar ajustando el nivel más
bajo de potencia antes de conectar el aparato, y aumentándolo
Indicaciones para eliminar el material de embalaje
El embalaje protege el aspirador de posibles desperfectos
durante el transporte. Está compuesto por materiales no conta-
minantes y, por tanto, se pueden reciclar. Entregar los materia-
les del embalaje que ya no se necesiten en los centros de reco-
gida para el sistema de reciclaje "punto verde".
Los aparatos usados contienen aún muchos materiales apro-
vechables. Por este motivo, entregar los aparatos usados en el
comercio habitual o en el centro de reciclaje para su reapro-
vechamiento. Consultar las alternativas vigentes para la elimina-
ción de residuos a su distribuidor o en el ayuntamiento de su
Eliminación de filtros y bolsas filtrantes
Los filtros y las bolsas filtrantes están fabricados con materiales
respetuosos con el medio ambiente. Pueden eliminarse de
forma normal, siempre y cuando no contengan ninguna
sustancia que no pueda desecharse con la basura doméstica.
piese de schimb originale, -accesorii sau -accesorii speciale
10 Alavanca de fecho
Para a limpeza de pavimentos robustos,
Bocal para furos de berbequim
Após aspirar finas partículas de pó, limpe o filtro de
Conservar las instrucciones de uso. En caso de entregar
l aspirador a una tercera persona, adjuntar las
nstrucciones de uso.
Abrir los desplegables laterales
Descripción de los aparatos
1 Boquilla universal con dos posiciones, (con
casquillo de desbloqueo)*
2 Boquilla para suelos duros (con casquillo de
3 Cepillo TURBO-UNIVERSAL® para suelos*
4 Empuñadura del tubo
5 Tubo flexible de aspiración
6 Tubo telescópico con tecla desplazable
(y casquillo de desbloqueo)*
7 Tubo telescópico con manguito desplazable
(y casquillo de desbloqueo)*
8 Cable de alimentación de red
9 Soporte para el tubo
10 Pestaña de cierre
11 Rejilla de salida
16 Tapa del compartimento general
17 Indicador de cambio de filtro*
18 Soporte para el tubo en posición vertical
(en la parte inferior del aparato)
19 Tecla de conexión/desconexión y regulador
20 Compartimento para accesorios para la boquilla
21 Boquilla combinada*
Piezas de repuesto y accesorios
A Paquete de filtros de repuesto
Filtro TIPO G (VZ41AFG)
Para un resultado óptimo: GXXL (VZ41AFGXXL)
Contenido: 4 bolsas filtrantes con cierre
1 microfiltro higiénico
B Cepillo TURBO-UNIVERSAL® para tapicería
Para cepillar y aspirar muebles tapizados, colchones,
asientos de vehículos, etc. de una pasada.
Especialmente apropiado para aspirar pelos de ani-
ales. El rodillo del cepillo se acciona por la corrien-
e de aspiración del aspirador.
No precisa conexión eléctrica.
C Cepillo TURBO-UNIVERSAL® para suelos
VZ102TBB Para cepillar y aspirar alfombras de pelo corto y
oquetas o cualquier tipo de revestimiento de una
pasada. Especialmente apropiado para aspirar pelos
de animales. El rodillo del cepillo se acciona por la
corriente de aspiración del aspirador.
No precisa conexión eléctrica.
D Boquilla para suelos duros VZ123HD P
ara aspirar sobre suelos lisos
(parqué, baldosas, terracota,...)
● Introducir la empuñadura en el tubo de aspiración
● Para retirar la empuñadura, presionar las dos
lengüetas y extraer el tubo flexible de aspiración.
a)Enclavar el racor del tubo flexible en la abertura de
aspiración de la tapa.
b)Para retirar el tubo flexible de aspiración, presionar
las dos lengüetas de retención y extraer el tubo.
a)Introducir la empuñadura en el tubo telescópico. Para
separar la empuñadura del tubo, girar un poco la
empuñadura y tirar del tubo.
b)Introducir la empuñadura en el tubo telescópico
hasta que quede enclavada. Para separarlos,
presionar el casquillo de desbloqueo y extraer la
a)Insertar el tubo telescópico en el racor de la boquilla
universal. Para separar el tubo del cepillo, girar un
poco el tubo y tirar de la boquilla universal.
b)Introducir el tubo telescópico en el racor de la
boquilla universal hasta que quede enclavado. Para
separarlos, presionar el casquillo de desbloqueo y
extraer el tubo telescópico.
●Desbloquear el tubo telescópico ajustando el
manguito o la tecla desplazables en la dirección de la
flecha y ajustar la longitud deseada.
Desplazar el compartimento para accesorios de la
boquilla combinada y sujetarlo al tubo de aspiración /
tubo telescópico con el clip.
●Tirar del enchufe para extraer el cable de
alimentación de red hasta la longitud deseada y
Figura Conexión/desconexión
Conectar el aspirador accionando la tecla de
encendido/apagado en la dirección de la flecha.
Figura Regular la potencia de aspiración
La potencia de aspiración deseada puede ajustarse
progresivamente girando el mando regulador en la
dirección de la flecha.
ama baja de potencia =>
Para aspirar tejidos delicados,p. ej.,
tapicerías, cortinas, etc.
Gama media de potencia =>
Para la limpieza diaria en caso de poca
Gama alta de potencia =>
Para limpiar revestimientos robustos, suelos
resistentes y cuando hay mucha suciedad.
Las boquillas universales están sometidas a un cierto
desgaste en función del estado del suelo (p. ej.
suelos rugosos, baldosas rústicas, etc.). Por esta
razón es aconsejable comprobar regularmente la base
de la boquilla. Una base de la boquilla que presente
desgaste o bordes afilados puede causar daños en
suelos delicados, como parquet o linóleo. El
fabricante no se responsabilizará de los daños
ocasionados por las boquillas desgastadas.
Ajuste de la boquilla universal con dos posiciones:
Alfombras y moquetas =>
Si se aspiran partículas de gran tamaño, aspirarlas de
una en una y con cuidado para no obstruir el canal de
aspiración de la boquilla universal. En caso necesario,
retirar la boquilla para poder aspirar mejor las
partículas de suciedad.
Figura Aspiración con accesorios adicionales
Acoplar las boquillas al tubo de aspiración o a la
empuñadura según las necesidades:
a)Boquilla para juntas para aspirar en juntas y esquinas,
b)Boquilla para tapicería para aspirar en muebles
)Boquilla para suelos duros
ara aspirar revestimientos del suelo duros
(baldosas, parquet, etc.)
● Introducir el tubo telescópico en el racor de la
boquilla para suelos duros hasta que quede
● Para separarlos, presionar el casquillo de desbloqueo
extraer el tubo telescópico.
Figura Limpieza de la boquilla para suelos duros
a)Para limpiar la boquilla, aspirar desde abajo.
)Cortar los hilos y pelos enredados con unas tijeras y
Boquilla para taladros
a)Fijar la boquilla para polvo de taladrar en la
mpuñadura y colocar en la pared de manera que la
apertura para el taladro de la boquilla quede
directamente sobre del agujero que se desea
b)Programar el aparato a un nivel de rendimiento bajo y
c)La boquilla para polvo de taladrar se mantiene en la
posición deseada mediante la potencia de aspiración.
Ocasionalmente se recomienda regular el rendimiento
a un nivel mayor en función de las características de la
superficie que se va a taladrar para asegurar que la
boquilla aspira y no se mueve.
Al taladrar, el polvo fino es aspirado automáticamente.
Si su aparato está equipado con un cepillo Turbo,
consulte las instrucciones de uso adjuntas relativas al
empleo y al mantenimiento.
Si se interrumpe brevemente el trabajo se puede utilizar
el soporte para el tubo que se encuentra en la parte
posterior del aparato.
●Después de apagar el aparato, introducir el gancho
de la boquilla universal en el hueco dispuesto en la
parte posterior del aparato.
Para salvar obstáculos, p. ej. escaleras, también puede
transportarse el aparato por la empuñadura.
a)Extraer el enchufe de la red.
b)Tirar ligeramente del cable de alimentación de red y
soltarlo (el cable se enrolla automáticamente).
Para guardar/transportar el aparato se puede utilizar el
soporte para el tubo en posición vertical situado en el
lado inferior del aparato.
)Colocar el aparato en posición vertical.
)Introducir el gancho de sujeción de la boquilla
universal en la ranura situada en la parte inferior del
Atención: ¡Desconectar el aparato antes de cada
Cambio de la bolsa filtrante
●Si la boquilla universal no toca el suelo y, estando
ajustada la máxima intensidad, el indicador de
ambio de filtro en la tapa se ilumina completamente
en amarillo, debe cambiarse la bolsa filtrante, aun
cuando esta no estuviese completamente llena. En
tal caso es el tipo de contenido de la bolsa lo que
hace necesario el cambio.
La boquilla, el tubo de aspiración y el tubo flexible de
aspiración no deben estar obstruidos, ya que esto
comportaría la iluminación del indicador de cambio
●Para eliminar las obstrucciones, la empuñadura
puede soltarse fácilmente del tubo flexible.
Figura Apertura de la tapa
a)Desbloquear la tapa tirando de la pestaña de cierre
en la dirección de la flecha.
b)Abrir la tapa en la dirección de la flecha.
a)Abrir la bolsa filtrante tirando de la pestaña de cierre.
b)Extraer la bolsa filtrante.
c)Colocar una nueva bolsa filtrante.
d)Introducir la nueva bolsa filtrante hasta el tope en el
Atención: la tapa cierra únicamente si está colocada
Limpieza del filtro protector del motor
El filtro protector del motor debe limpiarse
regularmente sacudiéndose o enjuagándose.
● Abrir la tapa del compartimento colector del polvo.
a)Desencajar el filtro protector del motor tirando del
lateral y extraerlo en la dirección de la flecha.
b)Limpiar el filtro protector del motor sacudiéndolo.
c)Lavar el filtro protector del motor en caso de que esté
● A continuación, dejar secar el filtro durante un
d)Después de la limpieza, introducir el filtro en el
aparato, encajarlo y cerrar el compartimento general.
GA 9000 849 148_Z 41 11.12.2012 13:45 Seite 9596
Cambio del filtro de salida
Aspirador con microfiltro higiénico
Debe cambiarse cada vez que se inserte un nuevo
paquete de filtros de repuesto
a)Desbloquear el soporte del filtro accionando la
palanca de cierre en la dirección de la flecha.
b)Extraer el microfiltro higiénico.
c)El microfiltro higiénico se puede lavar.
A continuación, se ha de dejar secar un mínimo de 24
d)Extraer el microfiltro higiénico. Colocar un nuevo
microfiltro higiénico en el aparato.
e)Montar el soporte del filtro en el aparato y encajarlo.
Aspirador con filtro HEPA S
i el aparato está equipado con un filtro HEPA, éste
debe cambiarse anualmente.
● Abrir la tapa del compartimento general.
a)Accionando la palanca de cierre en la dirección de la
flecha desbloquear el filtro HEPA y extraerlo del
b)Introducir el filtro HEPA nuevo y encajarlo.
Después del aspirado de partículas de polvo finas,
limpiar el filtro protector del motor y, si fuera necesario,
también el microfiltro higiénico, o sustituir el filtro
La limpieza del aspirador sólo debe realizarse con el
aparato apagado y el enchufe desconectado de la red.
El aspirador y las piezas de plástico de los accesorios
pueden limpiarse con cualquier producto de limpieza
convencional para plásticos.
No utilizar productos abrasivos, limpiacristales o
productos de limpieza de uso general. No introducir
nunca el aspirador dentro del agua.
En caso necesario, el compartimento general se puede
limpiar con un segundo aspirador o simplemente con un
paño seco o un pincel para polvo.
Quedan reservadas las modificaciones técnicas.
Servicio Oficial del Fabricante
tus- ja kierrätys-säännökset koko EU:n alueella.
Este aparato está marcado con el símbolo de cumpli-
miento con la Directiva Europea 2012/19/UE relativa a
los aparatos eléctricos y electrónicos usados
(Residuos de aparatos eléctricos y electrónicos RAEE).
La directiva proporciona el marco general válido en
todo el ámbito de la Unión Europea para la retirada y
la reutilización de los residuos de los aparatos eléctri-
Compra e bem assim, do documento de Garantia.
ES Condiciones de garantia
A este aparato son aplicables las condiciones de
garantia acordadas por la representación de
nuestra firma en el pais de compra. Para más
detalles sirvanse dirgir al correspondiente
establecimiento del ramo en que se ha comprado
el aparato. En caso de hacer uso de la garantia es
necesario presentar el correspondiente
comprobante de compra.
