GEBRUIKSAANWIJZING K3614X8 NEFF

nl Gebruiksaanwijzing

Servizio Assistenza Clienti 54nl Inhoud

Veiligheidsbepalingen

en waarschuwingen 55

Aanwijzingen over de afvoer 57

Omvang van de levering 57

Let op de omgevingstemperatuur

en de beluchting 58

De juiste plaats 58

Apparaat aansluiten 58

Kennismaking met het apparaat 59

Inschakelen van het apparaat 60

Instellen van de temperatuur 60

Apparaat uitschakelen en

buiten werking stellen 62

Schoonmaken van het apparaat 63

Energie besparen 64

Bedrijfsgeluiden 64

Kleine storingen zelf verhelpen 65

nlGebruiksaanwijzing

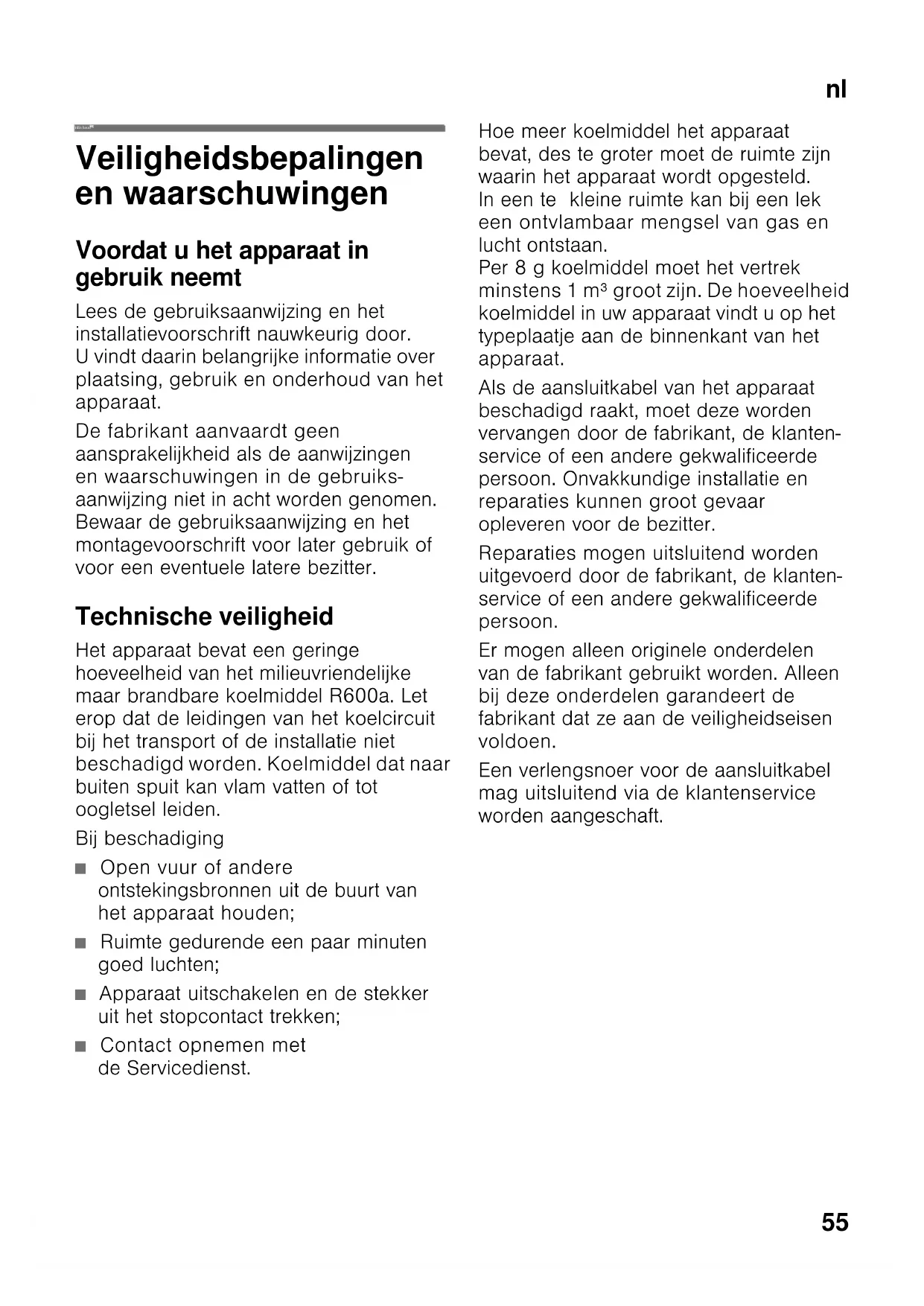

Veiligheidsbepalingen

Voordat u het apparaat in

Lees de gebruiksaanwijzing en het

installatievoorschrift nauwkeurig door.

U vindt daarin belangrijke informatie over

plaatsing, gebruik en onderhoud van het

De fabrikant aanvaardt geen

aansprakelijkheid als de aanwijzingen

en waarschuwingen in de gebruiks-

aanwijzing niet in acht worden genomen.

Bewaar de gebruiksaanwijzing en het

montagevoorschrift voor later gebruik of

voor een eventuele latere bezitter.

Technische veiligheid

Het apparaat bevat een geringe

hoeveelheid van het milieuvriendelijke

maar brandbare koelmiddel R600a. Let

erop dat de leidingen van het koelcircuit

bij het transport of de installatie niet

beschadigd worden. Koelmiddel dat naar

buiten spuit kan vlam vatten of tot

■ Open vuur of andere

ontstekingsbronnen uit de buurt van

het apparaat houden;

■ Ruimte gedurende een paar minuten

■ Apparaat uitschakelen en de stekker

uit het stopcontact trekken;

■ Contact opnemen met

Hoe meer koelmiddel het apparaat

bevat, des te groter moet de ruimte zijn

waarin het apparaat wordt opgesteld.

In een te kleine ruimte kan bij een lek

een ontvlambaar mengsel van gas en

Per 8 g koelmiddel moet het vertrek

minstens 1 m³ groot zijn. De hoeveelheid

koelmiddel in uw apparaat vindt u op het

typeplaatje aan de binnenkant van het

Als de aansluitkabel van het apparaat

beschadigd raakt, moet deze worden

vervangen door de fabrikant, de klanten-

service of een andere gekwalificeerde

persoon. Onvakkundige installatie en

reparaties kunnen groot gevaar

opleveren voor de bezitter.

Reparaties mogen uitsluitend worden

uitgevoerd door de fabrikant, de klanten-

service of een andere gekwalificeerde

Er mogen alleen originele onderdelen

van de fabrikant gebruikt worden. Alleen

bij deze onderdelen garandeert de

fabrikant dat ze aan de veiligheidseisen

Een verlengsnoer voor de aansluitkabel

mag uitsluitend via de klantenservice

worden aangeschaft.nl

■ Nooit elektrische apparaten in het

apparaat gebruiken (bijv.

verwarmingsapparaten, elektrische

ijsmaker etc.). Gevaar voor explosie!

■ Het apparaat nooit met een stoom-

reiniger ontdooien of schoonmaken!

De hete stoom kan in de elektrische

onderdelen terechtkomen en

kortsluiting veroorzaken. Kans op een

■ Gebruik geen puntige of scherpe

voorwerpen om een laag ijs of rijp te

verwijderen. Hierdoor kunt u de

koelleidingen beschadigen.

Koelmiddel dat naar buiten spuit kan

vlam vatten of tot oogletsel leiden.

■ Geen producten met brandbare

drijfgassen (bijv. spuitbussen) en geen

explosieve stoffen in het apparaat

opslaan. Gevaar voor explosie!

■ Plint, uittrekbare manden of laden,

deuren etc. niet als opstapje

gebruiken of om op te leunen.

■ Om te ontdooien of schoon te maken:

stekker uit het stopcontact trekken

resp. de zekering uitschakelen of

losdraaien. Altijd aan de stekker

trekken, nooit aan de aansluitkabel.

■ Dranken met een hoog

alcoholpercentage altijd goed

afgesloten en staand bewaren.

■ Geen olie of vet gebruiken op

kunststof onderdelen en

deurdichtingen. Ze kunnen poreus

■ De be- en ontluchtingsopeningen van

het apparaat nooit afdekken.

■ Personen (inclusief kinderen) met

fysieke, sensorische of psychische

beperkingen of gebrekkige kennis

mogen dit apparaat uitsluitend

gebruiken indien ze onder toezicht

staan van een persoon die

verantwoordelijk is voor hun veiligheid

of door deze persoon zijn ingelicht

over de wijze waarop het apparaat

dient te worden gebruikt.

Kinderen in het huishouden

■ Verpakkingsmateriaal en onderdelen

ervan zijn geen speelgoed voor

Verstikkingsgevaar door opvouwbare

kartonnen dozen en folie!

■ Het apparaat is geen speelgoed voor

■ Bij een apparaat met deurslot:

sleutel buiten het bereik van kinderen

Het apparaat is geschikt om levens-

Dit apparaat is bestemd voor

privégebruik in het huishouden en de

huiselijke omgeving.

Het apparaat is ontstoord volgens

EU richtlijn 2004/108/EC.

Het koelcircuit is op dichtheid

Dit apparaat voldoet aan de

veiligheidsbepalingen voor elektrische

apparaten (EN 60335-2-24).nl

* Afvoeren van de verpakking

van uw nieuwe apparaat

De verpakking beschermt uw apparaat

tegen transportschade. De gebruikte

materialen zijn onschadelijk voor het

milieu en kunnen opnieuw worden

gebruikt. Help daarom mee en zorg dat

de verpakking milieuvriendelijk wordt

U kunt bij uw leverancier of bij de

reinigingsdienst in uw gemeente

informeren hoe u uw oude apparaat en

het verpakkingsmateriaal van het nieuwe

apparaat kunt (laten) afvoeren voor een

milieuvriendelijke verwerking.

* Afvoeren van uw oude

Oude apparaten zijn geen waardeloos

afval! Door een milieuvriendelijke afvoer

kunnen waardevolle grondstoffen worden

Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.

2. Aansluitkabel doorknippen en samen

met de stekker verwijderen.

3. Legplateaus en voorraadvakken niet

eruit halen om het kinderen moeilijk te

maken erin te klimmen!

4. Laat kinderen niet met het afgedankte

apparaat spelen. Verstikkingsgevaar!

Koelapparaten bevatten koelmiddel en in

de isolatie gas. Die zorgvuldig moeten

worden afgevoerd. Met het oog op een

doelmatige en milieuvriendelijke afvoer

mogen de leidingen van het koelcircuit

tot het moment van transport niet

Controleer na het uitpakken alle

onderdelen op eventuele transport-

Voor klachten kunt u terecht bij de winkel

waar u het apparaat hebt aangeschaft of

bij onze klantenservice.

De levering bestaat uit de volgende

onderdelen: ■ Inbouwapparaat■ Uitrusting (modelafhankelijk)■ Zakje met montagemateriaal■ Gebruiksaanwijzing■ Montagevoorschrift■ Klantenserviceboekje■ Garantiebijlage■ Informatie over energieverbruik en geluiden

Dit apparaat is gekenmerkt

in overeenstemming met

de Europese richtlijn

equipment – WEEE). Deze

richtlijn geeft het kader aan voor

een in de EU geldende

terugname en verwerking van

Let op de omgevings-

Omgevingstemperatuur

Het apparaat is voor een bepaalde

klimaatklasse geconstrueerd. Afhankelijk

van de klimaatklasse kan het apparaat

bij de volgende omgevingstemperaturen

De klimaatklasse staat op het

typeplaatje, afb. -.

Het apparaat is volledig functioneel

binnen de binnentemperatuurgrenzen

van de aangegeven klimaatklasse.

Wanneer een apparaat uit klimaatklasse

SN wordt gebruikt bij een lagere binnen-

temperatuur, kunnen beschadigingen

aan het apparaat worden uitgesloten tot

eentemperatuur van+5°C.

De lucht aan de achterzijde van het

apparaat wordt warm. De verwarmde

lucht moet ongehinderd afgevoerd

kunnen worden. Anders moet de

koelmachine meer presteren. Waardoor

het energieverbruik toeneemt. De be en

ontluchtingsopeningen mogen dan ook

nooit worden afgedekt!

Geschikt voor het opstellen zijn droge,

ventileerbare vertrekken. Het apparaat

liefst niet in de zon of naast een fornuis,

verwarmingsradiator of een andere

warmtebron plaatsen. Is plaatsing naast

een warmtebron niet te vermijden, maak

dan gebruik van een isolerende plaat of

neem de volgende minimumafstanden in

■ Naast elektrische of gasfornuizen

■ Naast een CV-installatie 30 cm.

Na het plaatsen van het apparaat moet

u minimaal 1 uur wachten voordat u het

apparaat in gebruik neemt. Tijdens het

transport kan het gebeuren dat de olie

van de compressor in het koelsysteem

Vóór het eerste gebruik de binnenruimte

van het apparaat schoonmaken (zie

hoofdstuk „Schoonmaken van het

Klimaatklasse Toelaatbare omgevings-

SN +10 °C tot 32 °C N +16 °C tot 32 °C ST +16 °C tot 38 °C T +16 °C tot 43 °Cnl

Elektrische aansluiting

Het stopcontact moet zich in de buurt

van het apparaat bevinden en ook na het

opstellen van het apparaat goed

Het apparaat voldoet aan

beschermklasse I. Het apparaat

aansluiten op een volgens de

voorschriften geïnstalleerd

220-240 V/50 Hz wisselstroom-

stopcontact met aardleiding. Het stop-

contact moet zijn beveiligd met een

zekering van 10 A tot 16 A.

Bij apparaten die in niet Europese landen

worden gebruikt op het typeplaatje

controleren of de aansluitspanning en de

stroomsoort overeenkomen met de

waarden van uw elektriciteitsnet. U vindt

deze gegevens op het typeplaatje.

Het apparaat mag in geen geval worden

aangesloten op elektronische energie-

Voor onze apparaten kunnen

netvoedingsinverters en sinusinverters

worden gebruikt. Netvoedingsinverters

worden gebruikt bij fotovoltaïsche

installaties die rechtstreeks zijn

aangesloten op het openbare

elektriciteitsnet. Bij losstaande systemen

(bijv. op schepen of in berghutten) die

geen rechtstreekse aansluiting op het

openbare elektriciteitsnet hebben, moet

een sinusinverter worden gebruikt.

De laatste bladzijde met de afbeeldingen

uitklappen. Deze gebruiksaanwijzing is

op meer dan één type van toepassing.

De uitrusting van de modellen kan

Kleine afwijkingen in de afbeeldingen zijn

* Niet bij alle modellen.

1-4 Bedieningselementen/Verlichting

6 Hoofdschakelaar Aan/Uit

11 Voorraadvak voor tubes

12 Vak voor grote flessennl

Het apparaat inschakelen met de

hoofdschakelaar Aan/Uit, afb 2/1.

De temperatuurindicatie knippert,

afb. 2/3, tot in het apparaat de

ingestelde temperatuur is bereikt.

Het apparaat begint te koelen, de

verlichting is ingeschakeld wanneer de

Na het inschakelen kan het een aantal

uren duren voordat de ingestelde

temperatuur is bereikt. Vóór die tijd geen

levensmiddelen in het apparaat leggen.

Aanwijzingen bij het gebruik

De temperatuur in de koelruimte wordt

■ als de deur van het apparaat te vaak

■ door het inladen van grote

hoeveelheden levensmiddelen,

omgevingstemperatuur.

De temperatuur is instelbaar van

Temperatuur-insteltoets 2 net zo vaak

indrukken tot de gewenste temperatuur

in de koelruimte is ingesteld.

De laatst ingestelde waarde wordt in het

geheugen opgeslagen. De ingestelde

temperatuur wordt aangegeven op de

temperatuurindicatie 3.

Wij adviseren een temperatuurinstelling

van +4 °C voor de koelruimte.

Gevoelige levensmiddelen niet warmer

dan bij +4 °C bewaren.

De gegevens over de netto-inhoud vindt

u op het typeplaatje in uw apparaat.

1 Hoofdschakelaar Aan/Uit

Om het hele apparaat in en uit te

2 Temperatuurinsteltoets

Met deze toets wordt de

temperatuur ingesteld.

3 Temperatuurindicatie koelruimte

De cijfers bij de temperatuur-

indicatielampjes komen overeen

met de temperaturen in °C in

Het brandende lampje geeft

de ingestelde temperatuur aan.

Dient voor het inschakelen van de

functie superkoelen (zie het

hoofdstuk Superkoelen).nl

De koelruimte is de ideale bewaarplaats

voor klaargemaakte gerechten, brood en

banket, conserven, gecondenseerde

melk, harde kaas, koudegevoelig fruit en

groente en voor zuidvruchten.

Attentie bij het inruimen

De levensmiddelen goed verpakt of

afgedekt inruimen. Hierdoor blijven geur,

kleur en versheid behouden. Bovendien

wordt voorkomen dat de levensmiddelen

naar elkaar gaan smaken en de

kunststof onderdelen verkleuren.

Voorkom dat de levensmiddelen de

achterwand raken. Anders wordt de

luchtcirculatie verminderd.

Levensmiddelen of verpakkingen kunnen

aan de achterwand vastvriezen.

Let op de koudezones in de

Door de luchtcirculatie in de koelruimte

verschillen de koudezones:

■ De koelste zone bevindt zich tussen

de aan de zijkant afgebeelde pijl en

de glasplaat eronder. Afb. 3

In de koudste zones gevoelige

levensmiddelen opslaan zoals vis,

■ De warmste zone bevindt zich

helemaal bovenaan in de deur.

In de warmste zone bijv. boter en kaas

bewaren. Tijdens het serveren

behoudt de kaas zijn aroma en de

boter blijft smeerbaar.

Tijdens het superkoelen wordt de

koelruimte ca. 6 uur zo koud mogelijk

gekoeld. Hierna wordt automatisch

omgeschakeld naar de vóór het super-

koelen ingestelde temperatuur.

Het superkoelsysteem inschakelen bijv.

■ vóór het inladen van grote

hoeveelheden levensmiddelen.

■ om dranken snel te koelen.

De toets brandt als het superkoel-

U kunt de legplateaus en de deurvakken

naar wens verplaatsen:

■ Legplateau naar voren trekken, iets

laten zakken en aan de zijkant

■ Vakken in de deur iets optillen en eruit

(niet bij alle modellen)

Om hoge voorwerpen te koelen (bijv.

kannen of flessen), kan het voorste deel

van het varioplateau worden verwijderd

en onder het achterste deel worden

Lade voor worst en kaas

Om de lade te vullen of leeg te maken

kunt u hem verwijderen. Daartoe tilt u de

lade op. De houder van de lade is

Afb. 8 A/B In de flessenrek kunnen flessen veilig

worden bewaard. De houder is variabel.

Temperatuur- en vochtigheidsregelaar

Wanneer u groente, sla en fruit langdurig

wilt bewaren, schuift u de regelaar

geheel naar rechts – de ventilatie-

opening is open – de temperatuur wordt

Bij kortstondig opslaan de regelaar naar

links schuiven. De ventilatieopening is

gesloten – hoge luchtvochtigheid – de

temperatuur wordt hoger.

De flessenhouder voorkomt dat de

flessen kantelen bij het openen en

sluiten van de deur.

(niet bij alle modellen)

Met de „OK”-temperatuurcontrole

kunnen temperaturen onder +4 °C

worden geregistreerd. Stel de

temperatuur trapsgewijs kouder in als

de sticker niet „OK” aangeeft.

Bij ingebruikneming van het apparaat

kan het tot 12 uur duren voor de

temperatuur is bereikt.

Apparaat uitschakelen

Uitschakelen van het apparaat

Hoofdschakelaar Aan/Uit 1 indrukken

(rode cirkel wordt zichtbaar).

De temperatuurindicatie gaat uit. Koeling

en verlichting zijn uitgeschakeld.

Buiten werking stellen van

Als u het apparaat langere tijd niet

1. Uitschakelen van het apparaat.

2. Stekker uit het stopcontact trekken of

de zekering losdraaien resp.

3. Schoonmaken van het apparaat.

4. Deur van het apparat open laten.nl

volautomatisch ontdooid

Als de koelmachine loopt, vormen zich

dooiwaterdruppels of een laagje rijp op

de achterwand van de koelruimte. Dit is

normaal. U hoeft de waterdruppels niet

af te wissen of de rijp af te schrapen.

De achterwand wordt automatisch

ontdooid. Het dooiwater loopt via het

dooiwatergootje, afb. +. Het dooiwater

loopt van het dooiwatergootje naar de

koelmachine waar het verdampt.

Dooiwatergootje en afvoergaatje

regelmatig schoonmaken, zodat het

dooiwater kan weglopen.

■ Gebruik geen schoonmaak of

oplosmiddelen die zand, chloride of

■ Geen schuursponsjes gebruiken. Op

de metalen oppervlakken kan corrosie

■ De legplateaus en voorraadvakken

mogen niet in de afwasmachine

gereinigd worden. Ze kunnen

U gaat als volgt te werk:

1. Vóór het schoonmaken het apparaat

2. Stekker uit het stopcontact trekken of

de zekering losdraaien

3. Het apparaat schoonmaken met een

zachte doek en lauw water met een

scheutje pH neutraal

schoonmaakmiddel. Het sop mag niet

in de verlichting terechtkomen.

4. Deurafdichting alleen met schoon

water schoonmaken en grondig

5. Het sop mag niet via het afvoergaatje

in het verdampingsgedeelte

6. Na het schoonmaken apparaat weer

aansluiten en inschakelen.

Voor het reinigen kunnen alle variabele

onderdelen van het apparaat worden

Glasplateaus eruit halen

De glasplateaus optillen, naar voren

trekken, laten zakken en zijdelings eruit

De dooiwatergoot en het afvoergat

regelmatig reinigen met wattenstaafjes

o.i.d., zodat het dooiwater goed kan

Legplateaus uit de deur nemen

Legplateaus optillen en verwijderen.nl

■ Het apparaat in een droge, goed te

ventileren ruimte plaatsen! Het

apparaat niet direct in de zon of in de

buurt van een warmtebron plaatsen

zoals een verwarmingsradiator of een

Gebruik eventueel een isolatieplaat.

■ Warme gerechten en dranken eerst

laten afkoelen, daarna in het apparaat

■ Diepvrieswaren in de koelruimte

leggen om ze te ontdooien en de kou

van de diepvrieswaren gebruiken om

andere levensmiddelen te koelen.

■ Deuren van het apparaat zo kort

■ Om een verhoogd stroomverbruik te

vermijden, dient de achterkant van het

apparaat af en toe gereinigd te

De motoren lopen (bijv. koelaggregaten,

Borrelen, zoemen of gorgelen

Koelmiddel stroomt door de buizen.

Motor, schakelaar of magneetventielen

Voorkomen van geluiden

Het apparaat staat niet waterpas

Het apparaat met behulp van een

waterpas stellen. Gebruik hiervoor de

schroefvoetjes of leg iets onder het

Het apparaat staat tegen een ander

Het apparaat van het meubel of apparaat

ernaast wegschuiven.

Reservoirs of draagplateaus wiebelen

Controleer de delen die eruit gehaald

kunnen worden en zet ze eventueel

opnieuw in het apparaat.

Flessen of serviesgoed raken elkaar

De flessen of het serviesgoed los van

Kleine storingen zelf verhelpen

Voordat u de hulp van de Servicedienst inroept:

Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen.

Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over

de bediening of het onderhoud van het apparaat) hoeft te geven om de storing te

verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek

Storing Eventuele oorzaak Oplossing

De temperatuur wijkt

In sommige gevallen is het

voldoende om het apparaat

gedurende 5 minuten uit te

Als de temperatuur te warm is: na

enkele uren controleren of de

temperatuur de temperatuur-

instelling genaderd is.

Als de temperatuur te koud is:

de volgende dag de temperatuur

nogmaals controleren.

Het lampje is kapot. Lampje vervangen. Afb. ,/B

1. Apparaat uitschakelen.

2. Stekker uit het stopcontact

trekken of de zekering losdraaien

3. Lampafdekking van achteren eraf

4. Lampje vervangen.

(Reservelamp: 220-240 V wissel-

stroom, fitting E14, voor wattage

zie het kapotte lampje.)

Afb. ,/A De bodem van de

Het dooiwatergootje en het

afvoergaatje schoonmaken (zie

„Schoonmaken van het apparaat”).

In de koelruimte is het

De temperatuur is te

Temperatuur warmer instellen.nl

Adres en telefoonnummer van de

Servicedienst in uw omgeving kunt u

vinden in het telefoonboek of in de

meegeleverde brochure met service-

adressen. Geef a.u.b. aan de Service-

dienst het E-nummer (E-Nr.) en het

FD-nummer (FD) van het apparaat op.

U vindt deze gegevens op het

Door deze nummers aan de Service-

dienst door te geven voorkomt u

onnodig heen en weer rijden van de

monteur en de hieraan verbonden

kosten. En de hieraan verbonden kosten.

Verzoek om reparatie en advies

De contactgegevens in alle landen vindt

u in de bijgesloten lijst met Service-

Storing Eventuele oorzaak Oplossing

De koelmachine wordt

apparaat werd te vaak

Deur van het apparaat niet onnodig

De be en ontluchtings-

Afdekkingen verwijderen.

koelruimte knippert.

apparaat werd te vaak

Deur van het apparaat niet onnodig

Voor het aanbrengen op de „super”

De be en ontluchtings-

Afdekkingen verwijderen.

■ De stekker zit niet

Hoofdschakelaar aan/uit drukken.
