MANUALE UTENTE K3614X8 NEFF

it Istruzioni per l’uso

Avvertenze di sicurezza e potenziale

Avvertenze per lo smaltimento 44

Osservare la temperatura ambiente

e la ventilazione del locale 45

Luogo d'installazione 45

Collegare l’apparecchio 45

Conoscere l’apparecchio 46

Accendere l’apparecchio 47

Regolare la temperatura 47

Capacità utile totale 48

Spegnere e mettere fuori

servizio l'apparecchio 50

Pulizia dell’apparecchio 50

Rumori di funzionamento 51

Eliminare piccoli guasti 52

Servizio Assistenza Clienti 54nl Inhoud

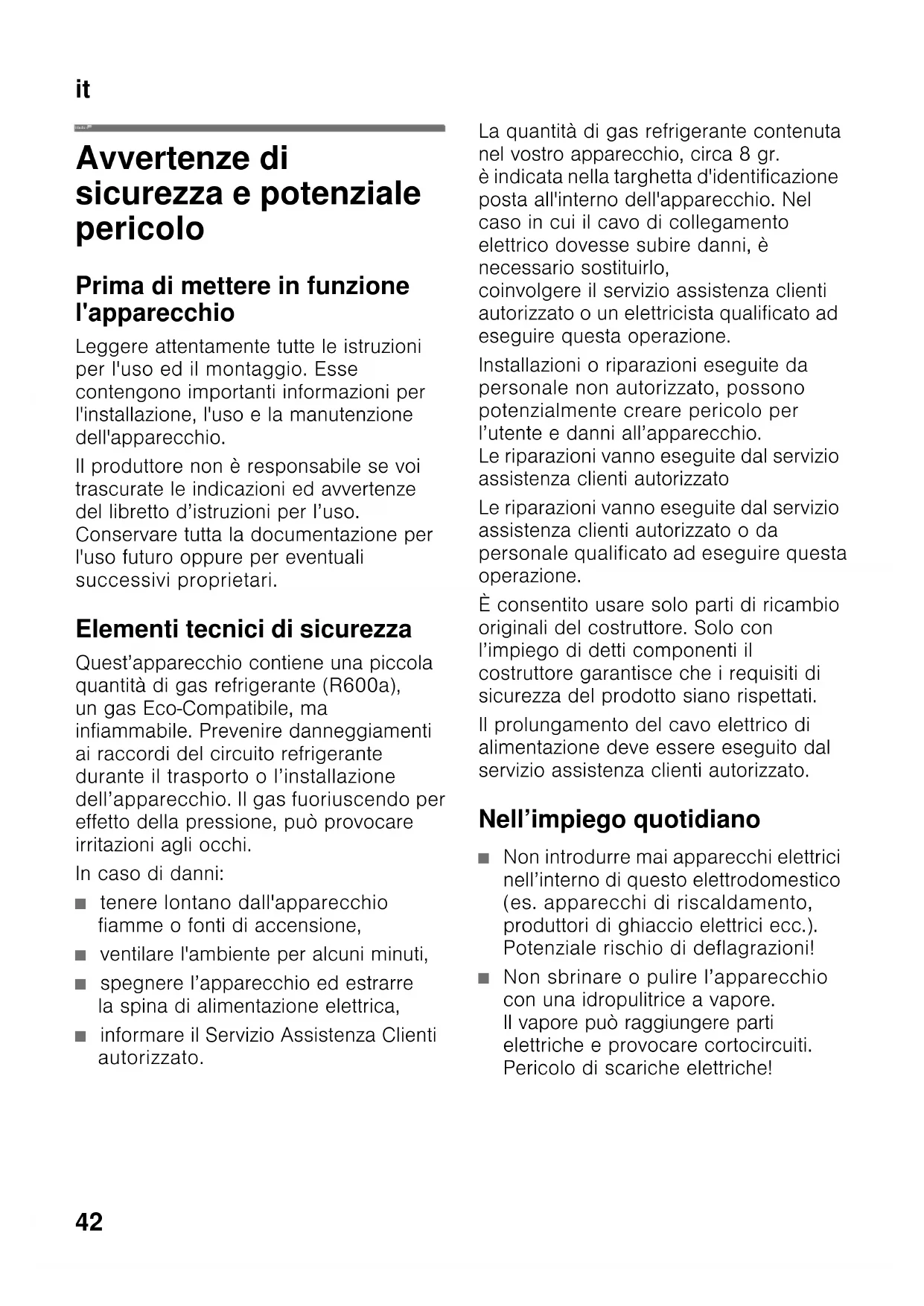

itIs truzioni per I´ uso

sicurezza e potenziale

Prima di mettere in funzione

Leggere attentamente tutte le istruzioni

per l'uso ed il montaggio. Esse

contengono importanti informazioni per

l'installazione, l'uso e la manutenzione

Il produttore non è responsabile se voi

trascurate le indicazioni ed avvertenze

del libretto d’istruzioni per l’uso.

Conservare tutta la documentazione per

l'uso futuro oppure per eventuali

successivi proprietari.

Elementi tecnici di sicurezza

Quest’apparecchio contiene una piccola

quantità di gas refrigerante (R600a),

un gas Eco-Compatibile, ma

infiammabile. Prevenire danneggiamenti

ai raccordi del circuito refrigerante

durante il trasporto o l’installazione

dell’apparecchio. Il gas fuoriuscendo per

effetto della pressione, può provocare

irritazioni agli occhi.

■ tenere lontano dall'apparecchio

fiamme o fonti di accensione,

■ ventilare l'ambiente per alcuni minuti,

■ spegnere l’apparecchio ed estrarre

la spina di alimentazione elettrica,

■ informare il Servizio Assistenza Clienti

La quantità di gas refrigerante contenuta

nel vostro apparecchio, circa 8 gr.

è indicata nella targhetta d'identificazione

posta all'interno dell'apparecchio. Nel

caso in cui il cavo di collegamento

elettrico dovesse subire danni, è

necessario sostituirlo,

coinvolgere il servizio assistenza clienti

autorizzato o un elettricista qualificato ad

eseguire questa operazione.

Installazioni o riparazioni eseguite da

personale non autorizzato, possono

potenzialmente creare pericolo per

l’utente e danni all’apparecchio.

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato

Le riparazioni vanno eseguite dal servizio

assistenza clienti autorizzato o da

personale qualificato ad eseguire questa

È consentito usare solo parti di ricambio

originali del costruttore. Solo con

l’impiego di detti componenti il

costruttore garantisce che i requisiti di

sicurezza del prodotto siano rispettati.

Il prolungamento del cavo elettrico di

alimentazione deve essere eseguito dal

servizio assistenza clienti autorizzato.

Nell’impiego quotidiano

■ Non introdurre mai apparecchi elettrici

nell’interno di questo elettrodomestico

(es. apparecchi di riscaldamento,

produttori di ghiaccio elettrici ecc.).

Potenziale rischio di deflagrazioni!

■ Non sbrinare o pulire l’apparecchio

con una idropulitrice a vapore.

Il vapore può raggiungere parti

elettriche e provocare cortocircuiti.

Pericolo di scariche elettriche!it

■ Non utilizzare oggetti appuntiti o affilati

per rimuovere la brina o il ghiaccio.

Così facendo si possono danneggiare

i raccordi del circuito refrigerante.

Il gas fuoriuscendo sotto effetto della

pressione, può provocare irritazione

■ Non conservare nell’apparecchio

prodotti contenenti propellenti gassosi

combustibili (per es. bombolette

spray) e sostanze infiammabili.

Potenziale rischio di deflagrazioni!

■ Non usare impropriamente lo zoccolo,

i cassetti estraibili, le porte ecc. quale

punto di appoggio o come sostegno.

■ Per lo sbrinamento e la pulizia

dell’apparecchio, estrarre la spina

elettrica o disinserire l’interruttore di

sicurezza. Evitare di esercitare trazioni

sul cordone elettrico, ma impugnare

correttamente la spina.

■ Conservare alcool ad alta gradazione

in un contenitore ermeticamente

chiuso, e posto in posizione verticale.

■ Evitare che olii o grassi imbrattino

parti plastiche o le guarnizioni delle

porte. I grassi aggrediscono il

materiale plastico e la guarnizione

della porta diventano fragili e porose.

■ Non ostruire le aperture per il

passaggio dell’aria di aereazione

■ L’uso di questo apparecchio è

consentito a persone (bambini

compresi) con ridotte capacità fisiche,

sensoriali opsichiche ocon

insufficienti conoscenze, presupposto

che siano sorvegliate da persona

responsabile della loro sicurezza o da

questa adeguatamente istruite nell’uso

■ Non abbandonare parti

dell'imballaggio che possano essere

fonte di gioco per i bambini.

Pericolo di soffocamento causato da

scatole di cartone, fogli di plastica,

■ L'apparecchio non è un giocattolo per

■ Per apparecchi con serratura

conservare la chiave fuori

della portata dei bambini!

L’apparecchio è idoneo per raffreddare

Questo apparecchio è destinato

esclusivamente all’uso domestico e da

collocarsi in ambiente domestico.

L’apparecchio è dotato di schermatura

contro i radiodisturbi in allineamento alle

direttive UE 2004/108/EC.

La tenuta ermetica del circuito

refrigerante è stata sottoposta a

Questo prodotto è conforme alle vigenti

norme di sicurezza per gli apparecchi

elettrici (EN 60335-2-24).it

L'imballaggio ha protetto l'apparecchio

da eventuali danni da trasporto. Tutti

i materiali impiegati sono Eco-

Compatibili e riciclabili. Il Vostro

contributo: smaltite l'imballaggio

secondo la vigenti norme.

Chiedere informazioni circa le

piattaforme di smaltimento locale alla

propria amministrazione comunale.

* Rottamazione di un

apparecchio dismesso

Gli apparecchi dismessi dispongono

ancora di un valore residuo! Un corretto

smaltimento nel rispetto dell’ecologia,

permette di recuperare materie prime

In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico di

collegamento e rimuoverlo unitamente

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini

di entrare nel vano frigo

4. Vietare ai bambini di giocare con un

apparecchio dismesso. Pericolo di

I frigoriferi contengono gas nel circuito

refrigerante e gas nell'isolamento.

Refrigerante e gas devono essere

smaltiti in modo appropriato. Evitare di

danneggiare i raccordi del circuito

refrigerante, durante il conferimento

dell’apparecchio alla piattaforma di

Dopo il disimballo controllare

l’apparecchio per accertare eventuali

In caso di contestazioni rivolgersi al Vs.

fornitore, presso il quale l’apparecchio

La dotazione comprende i seguenti

componenti: ■ Apparecchio da incasso■ Accessori (a secondo del modello)■ Busta con il materiale utile al montaggio ■ Istruzioni per l’uso Questo apparecchio dispone

di contrassegno ai sensi della

direttiva europea 2002/96/CE in

materia di apparecchi elettrici ed

elettronici (Waste Electrical and

Electronic Equipment – WEEE).

Questa direttiva definisce le

norme per la raccolta e il

riciclaggio degli apparecchi

dismessi valide su tutto il territorio

dell’Unione Europea.

■ Istruzioni per il montaggio

■ Libretto del servizio assistenza clienti

■ Allegato di garanzia convenzionale

■ Informazioni sul consumo energetico

e sui possibili rumori

temperatura ambiente

e la ventilazione del

Temperatura ambiente

L’apparecchio è progettato per una

specifica classe climatica. In funzione di

questa, l’apparecchio può essere usato

alle seguenti temperature ambientali.

La classe climatica è indicata nella

targhetta porta-dati. Figura -

L’apparecchio è perfettamente efficiente

nei limiti di temperatura ambiente della

classe climatica indicata. Se un

apparecchio della classe climatica SN

viene messo in funzione a temperature

ambiente inferiori, possono essere

esclusi danni all’apparecchio fino ad una

temperatura di +5 °C.

L’aria sulla parete posteriore

dell’apparecchio si riscalda. L’aria

riscaldata deve poter defluire

liberamente. Altrimenti il refrigeratore

deve lavorare di più. Questo aumenta il

consumo di energia elettrica. Perciò:

evitare assolutamente di coprire o di

ostruire le aperture di afflusso e deflusso

Luogo d'installazione

Per l'installazione è idoneo un ambiente

asciutto ventilato. Il luogo d'installazione

non deve essere esposto all'irradiazione

solare diretta e non essere vicino ad una

fonte di calore, come stufa, calorifero

ecc. Se è inevitabile l'installazione

accanto ad una fonte di calore, utilizzare

un idoneo pannello isolante, oppure

rispettate le seguenti distanze minime

dalla fonte di calore.

■ Da cucine elettriche o a gas 3 cm.

■ Da stufe ad olio o a carbone 30 cm.

Dopo avere posizionato l’apparecchio,

attendere circa 1 ore prima di metterlo

in funzione, questo assicura che l’olio

lubrificante si raccolga nella parte bassa

del motore e non penetri nel circuito di

Pulire l’interno dell’apparecchio prima

di attivarne la funzione (vedi capitolo

Allacciamento elettrico

La presa elettrica deve essere vicino

all’apparecchio ed accessibile anche ad

installazione avvenuta dell’apparecchio.

L’apparecchio è conforme alla classe

d’isolamento I. Collegare l’apparecchio

a tensione alternata di 220-240 V/50 Hz

utilizzando una presa elettrica dotata di

connettore di messa a terra. La presa

deve essere protetta con dispositivo

elettrico di sicurezza da 10-16 A.

Per apparecchi, che vengono impiegati

in paesi non europei, controllare se la

tensione indicata corrisponda ai valori

della locale rete elettrica. Questi dati

sono riportati nella targhetta porta-dati.

I nostri apparecchi possono essere

collegati ad un inverter sinusoidale

Gli inverter di rete vengono utilizzati in

abbinamento a impianti fotovoltaici e

collegati direttamente alla rete elettrica

pubblica. Usare inverter sinusoidali nel

caso di soluzioni speciali

(es. imbarcazioni oppure nelle baite

in montagna), laddove non sia

disponibile un collegamento elettrico

diretto alla rete pubblica.

Svolgere l’ultima pagina con le figure.

Questo libretto d’istruzioni per l’uso è

valido per vari modelli,

pertanto le dotazioni possono variare.

Nelle illustrazioni sono possibili

* Non in tutti i modelli.

1-4 Elementi di comando/

8 Cassetto per verdure

9 Scomparto per burro

10 Balconcini per uova

11 Balconcini per tubetti e lattine

12 Ripiano per bottiglie grandiit

principale Acceso/Spento, figura 2/1.

L’indicatore di temperatura, figura 2/3,

lampeggia finché l’apparecchio non ha

raggiunto la temperatura regolata.

L’apparecchio comincia a raffreddare, a

porta aperta l’illuminazione è accesa.

Dopo l’accensione possono trascorrere

diverse prima di raggiungere la

temperatura regolata. Prima di questo

tempo non introdurre alimenti

Istruzioni per il funzionamento

La temperatura nel frigorifero aumenta:

■ a causa della frequente apertura

della porta dell’apparecchio,

■ a causa dell’introduzione di grandi

quantità di alimenti,

■ a causa di un’alta temperatura

La temperatura può essere regolata

Premere ripetutamente il pulsante di

regolazione temperatura 2 finché non è

viene raggiunta la temperatura del

frigorifero desiderata.

L’ultimo valore regolato viene

memorizzato. La temperatura regolata

è visualizzata nel display della

Consigliamo di regolare nel frigorifero

una temperatura di +4 °C.

Gli alimenti facilmente deperibili

non devono essere conservati a

temperatura superiore di +4 °C.

1 Interruttore principale Acceso/

Serve per accendere e spegnere

l’intero apparecchio.

2 Pulsante di regolazione

Con questo pulsante si regola

3 Indicatore temperatura del

I numeri presso le spie di

temperatura corrispondono alle

temperature nel frigorifero in °C.

La spia al luce fissa indica

la temperatura selezionata.

Serve per attivare la funzione

super-raffreddamento (vedi

capitolo «Super-raffreddamento»).it

Capacità utile totale

I dati di volume utile sono indicati sulla

targhetta d'identificazione

dell'apparecchio. Figura -

Il frigorifero è il luogo di conservazione

ideale per alimenti pronti, prodotti da

forno, conserve, latte condensato,

formaggi duri, frutta sensibile al freddo

e verdura, nonché frutta tropicale.

Tenere presente nella

Sistemare gli alimenti ben confezionati

oppure coperti. Aroma, colore e

freschezza sono salvaguardati. Inoltre si

evitano passaggi di aromi o alterazioni

del colore di contenitori plastici.

Evitare che gli alimenti vengano a

contatto con la parete di fondo. In tal

caso la circolazione dell’aria viene

Durante il funzionamento attivo, le

confezioni degli alimenti possono

attaccarsi alla parete di fondo.

Considerare le zone più fredde

La circolazione dell’aria nel frigorifero,

genera delle zone con temperature

■ La zona più fredda viene indicata da

una freccia impressa sulle pareti

laterali ed il sottostante ripiano.

Conservare nelle zone più fredde gli

alimenti deperibili (per es. pesce,

■ La zona meno fredda è nella parte

più alta della porta.

Conservare nella zona meno fredda

per es. formaggio e burro.

Il formaggio conserva così il suo

aroma e il burro si mantiene

Super-raffreddamento

Durante il super-raffreddamento il vano

frigorifero viene raffreddato quanto più

possibile per ca. 6 ore. In seguito viene

regolato automaticamente alla

temperatura impostata prima del super-

Inserire il super-raffreddamento per es.

■ prima d’introdurre grandi quantità

■ per il raffreddamento rapido

Attivare e disattivare

Premere il pulsante «super» 4.

Il pulsante è acceso quando il super-

raffredamento è inserito.

I ripiani interni ed i balconcini della porta

possono essere spostati secondo

■ Tirare i ripiani in avanti, abbassarli

e ruotarli lateralmente. Figura 4

■ Sollevare il balconcino o ripiano

ed estrarlo. Figura 5

(non in tutti i modelli)

Per introdurre oggetti alti (ad es. brocche

o bottiglie), la parte anteriore del ripiano

variabile può essere estratta e spinta

sotto la parte posteriore.

Cassetto per salsiccia e formaggio

Il cassetto può essere estratto per il

riempimento e lo svuotamento. A tal fine

sollevare il cassetto. Il supporto del

cassetto è variabile.

Figura 8 A/B Sul ripiano bottiglie si possono deporre

in sicurezza le bottiglie. Il supporto è

Regolatore di temperatura e umidità

del cassetto per verdure

Per la conservazione a lungo termine di

verdura, insalata e frutta, spingere il

regolatore completamente verso destra

– l’apertura di ventilazione è aperta – la

temperatura si abbassa.

Per la conservazione di breve periodo

spingere il regolatore verso sinistra.

L’apertura di ventilazione è chiusa – alta

umidità dell’aria – la temperatura

Il fermabottiglie impedisce la caduta

delle bottiglie durante l’apertura o la

chiusura della porta.

(non in tutti i modelli)

Con il controllo della temperatura «OK»

possono essere rilevate temperature

inferiori a +4 °C. Ridurre gradualmente

la temperatura, se l’adesivo

termosensibile non visualizza «OK».

Alla messa in funzione dell’apparecchio

per raggiungere la temperatura possono

essere necessarie fino a 12 ore.

Corretta regolazioneit

Spento 1 (il cerchio rosso è ora visibile).

La spia temperatura si spegne.

Raffreddamento ed illuminazione sono

Mettere fuori servizio

Quando non si usa l'apparecchio per

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione o

disinserire il dispositivo elettrico di

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

Il frigorifero si sbrina

Durante il funzionamento del

refrigeratore, sulla parete posteriore del

frigorifero si formano gocce di condensa

oppure brina. Questo dipende dal

funzionamento. Non è necessario

asciugare le gocce di rugiada oppure

rimuovere la brina. La parete posteriore

si sbrina automaticamente. L'acqua di

sbrinamento scorre nel relativo

convogliatore, figura +. Dal

convogliatore di scarico l’acqua di

sbrinamento scorre sul gruppo frigorifero

Affinché l’acqua di sbrinamento possa

defluire, mantenere pulito il convogliatore

dell’acqua di sbrinamento ed il foro di

■ Per la pulizia non utilizzare prodotti

abrasivi, solventi o acidi.

■ Non usare spugne abrasive o spugne

che graffiano. Sulle superfici

metalliche potrebbe formarsi macchie

■ Non lavare mai in lavastoviglie i ripiani

ed i contenitori. Questi elementi si

possono deformare!it

Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione o

disinserire il dispositivo elettrico di

3. Pulire l’apparecchio con un panno

morbido e acqua tiepida leggermente

saponata. Evitare che l’acqua penetri

nell’unità di illuminazione.

4. Lavare la guarnizione della porta solo

con acqua ed asciugarla con cura.

5. Evitare che l’acqua di lavaggio

defluisca attraverso il foro di scarico

che conduce alla vaschetta di

6. Dopo la pulizia: ricollegare ed

accendere l’apparecchio.

Per la pulizia tutte le parti mobili

dell’apparecchio possono essere

Estrarre i ripiani di vetro

Sollevare il ripiani di vetro, tirarli in avanti,

abbassarli e ruotarli lateralmente.

Convogliatore di drenaggio dell’acqua

Per il libero deflusso dell’acqua di

sbrinamento, pulire regolarmente il

convogliatore di drenaggio dell’acqua di

sbrinamento ed il foro di scarico

utilizzando bastoncini cotonati o simili.

Rimozione dei balconcini dalla porta

■ Installare l’apparecchio un in

ambiente asciutto ventilabile.

L’apparecchio non deve essere

esposto direttamente al sole o vicino

ad una fonte di calore (per es.

Altrimenti usare un pannello isolante.

■ Lasciare raffreddare gli alimenti e le

bevande, se caldi, prima di introdurli

■ Per scongelare un alimento surgelato

metterlo nel frigorifero, si utilizza così il

freddo del surgelato per il

raffreddamento degli alimenti.

■ Aprire la porta dell’apparecchio il

tempo più breve possibile.

■ Per evitare un consumo eccessivo di

energia elettrica, la zona del motore

dell’apparecchio dovrebbe essere

pulita saltuariamente.

Motori in funzione (ad es. gruppi

frigoriferi, ventilatore).

Gorgoglìo, scroscio o fruscìo

Derivano dal gas refrigerante, che circola

nei i raccordi del circuito refrigerante.

Motore, interruttori ed elettrovalvole

L'apparecchio non è correttamente

Livellare l'apparecchio con una livella a

bolla d'aria. A tal fine utilizzare i piedini a

vite o inserire uno spessore.

L'apparecchio è in contatto laterale

Allontanare l'apparecchio dai mobili o

apparecchi con i quali è in contatto.

I contenitori o i ripiani traballano o non

sono correttamente inseriti

Controllare le parti estraibili ed

eventualmente inserirle di nuovo

Eliminare piccoli guasti

Prima di rivolgersi al customer service:

provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti

L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento

del prodotto, è a carico del consumatore.

Guasto Causa possibile Rimedio

impostazioni iniziali.

In alcuni casi basta spegnere

l'apparecchio per 5 minuti.

Se la temperatura è troppo alta,

controllare dopo qualche ora se vi

è stata una normalizzazione della

Se la temperatura è troppo bassa,

ricontrollare la temperatura il giorno

frigorifero è bagnato.

sbrinamento o il foro

Pulire il convogliatore dell’acqua

di sbrinamento ed il foro di scarico

(vedi «Pulire l’apparecchio»).

frigorifero è troppo

Regolare una temperatura più alta.it

Guasto Causa possibile Rimedio

Sostituire la lampadina ad

incandescenza. Figura ,/B

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico

3. Rimuovere da dietro il coperchio

4. Sostituire la lampadina.

(Lampadina di ricambio:

portalampada E14, Watt vedi

Interruttore bloccato. Controllare la sua funzione.

Figura ,/A L’apparecchio non ha

Acceso/Spento. Figura 2/1

Controllare se vi è energia elettrica.

Controllare il dispositivo elettrico

autorizzato a voi vicino tramite i numeri

verdi (800…) in Internet oppure

nell’elenco del Servizio Assistenza Clienti

in dotazione all’apparecchio. Indicate al

Servizio Assistenza Clienti autorizzato la

sigla del prodotto (E-Nr.) e il numero di

fabbricazione (FD) dell’apparecchio.

Trovate questi dati sulla targhetta

d’identificazione. Figura -

Indicando la sigla del prodotto ed il

numero di fabbricazione contribuite ad

evitarci interventi inutili. Risparmiate così

Ordine di riparazione e

consulenza in caso di guasti

Trovate i dati di contatto di tutti i paesi

nell’accluso elenco dei centri di

Guasto Causa possibile Rimedio

Non aprire inutilmente la porta

Sono stati introdotti

Prima dell'introduzione premere il

Liberare le aperture.

spesso e più a lungo.

Non aprire inutilmente la porta

I passaggi dell'aria per

Liberare le aperture.
