GEBRUIKSAANWIJZING ESF6210LOX ELECTROLUX

Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer fantastische resultaten zult krijgen. Welkom bij Electrolux. Ga naar onze website voor: Advies over gebruik, brochures, het oplossen van problemen en onderhoudsinformatie: www.electrolux.com Registreer uw product voor een betere service: www.electrolux.com/productregistration Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw apparaat: www.electrolux.com/shop KLANTENSERVICE Wij raden altijd het gebruik van originele onderdelen aan. Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij de hand hebt. De informatie staat op het typeplaatje. model, productnummer, serienummer. Waarschuwing - Belangrijke veiligheidsinformatie. Algemene informatie en tips Milieu-informatie Wijzigingen voorbehouden.

www.electrolux.com1. VEILIGHEIDSVOORSCHRIFTEN Lees zorgvuldig de meegeleverde instruc- ties voor installatie en gebruik van het ap- paraat. De fabrikant is niet verantwoorde- lijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instruc- ties van het apparaat voor toekomstig ge- bruik.

1.1 Veiligheid van kinderen en

kwetsbare mensen WAARSCHUWING! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Mensen, met inbegrip van kinderen, met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, mogen dit apparaat niet bedienen. Zij moeten onder toe- zicht staan of instructies krijgen over het gebruik van dit apparaat van ie- mand die verantwoordelijk is voor hun veiligheid.

• Laat kinderen niet met het apparaat spelen.

• Houd alle verpakkingsmaterialen uit de buurt van kinderen.

• Houd alle reinigingsmiddelen uit de buurt van kinderen.

• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.

• Verwijder alle verpakkingsmaterialen.

• Installeer en gebruik geen beschadigd apparaat.

• Installeer of gebruik het apparaat niet op een plek waar de temperatuur onder de 0 °C komt.

• Volg de installatie-instructies op die zijn meegeleverd met het apparaat. Aansluiting op het elektriciteitsnet WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Dit apparaat moet worden geaard.

• Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Zo niet, neem dan contact op met een elektromonteur.

• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Gebruik geen meerwegstekkers en ver- lengsnoeren.

• Zorg dat u de hoofdstekker en kabel niet beschadigt. Indien de voedingska- bel moet worden vervangen, dan MOET dit gebeuren door onze Klantenservice.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereik- baar is.

• Trek niet aan het aansluitnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Raak de stroomkabel of stekker niet aan met natte handen.

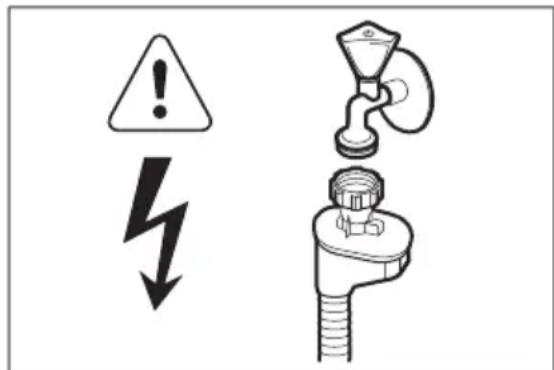

• Dit apparaat voldoet aan de EU-richtlij- nen. Aansluiting aan de waterleiding

• Zorg dat u de waterslangen niet be- schadigt.

• Laat het water stromen tot het schoon is voordat u het apparaat aansluit op nieuwe leidingen of leidingen die lang niet zijn gebruikt.

• Zorg dat er geen lekkages zijn als u het apparaat de eerste keer gebruikt.

• De watertoevoerslang heeft een veilig- heidsventiel en een omhulsel met een hoofdkabel aan de binnenkant. WAARSCHUWING! Gevaarlijke spanning. NEDERLANDS 3• Als de watertoevoerslang beschadigd is, haal dan onmiddellijk de stekker uit het stopcontact. Neem contact op met de service-afdeling om de watertoe- voerslang te vervangen.

1.3 Gebruik van het apparaat

• Dit apparaat is bedoeld voor huishou- delijk gebruik of gelijksoortige toepas- singen zoals: – Personeelskeukens in winkels, kanto- ren of andere werkomgevingen – Boerderijen – Door gasten in hotels, motels en an- dere woonomgevingen – Bed-and-breakfast-accommodatie. WAARSCHUWING! Gevaar op letsel, brandwonden of elektrische schokken.

• De specificatie van het apparaat mag niet worden veranderd.

• Doe messen en bestek met scherpe punten in het bestekmandje met de punten omlaag in horizontale positie.

• Laat de deur van het apparaat niet open staan zonder toezicht om te voor- komen dat er iemand over struikelt.

• Ga niet op de open deur zitten of staan.

• Vaatwasmiddel is gevaarlijk. Volg de veiligheidsinstructies op de verpakking van het vaatwasmiddel op.

• Speel niet met het water van het appa- raat en drink het niet op.

• Verwijder de borden pas uit het appa- raat als het programma is voltooid. Er kan vaatwasmiddel op de borden zit- ten.

• Het apparaat kan hete stoom laten ont- snappen als u de deur opent terwijl er een programma wordt uitgevoerd.

• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

• Gebruik geen waterstralen of stoom om het apparaat te reinigen.

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.

• Snijd het netsnoer van het apparaat af en gooi dit weg.

• Verwijder de deurgreep om te voorko- men dat kinderen en huisdieren opge- sloten raken in het apparaat.

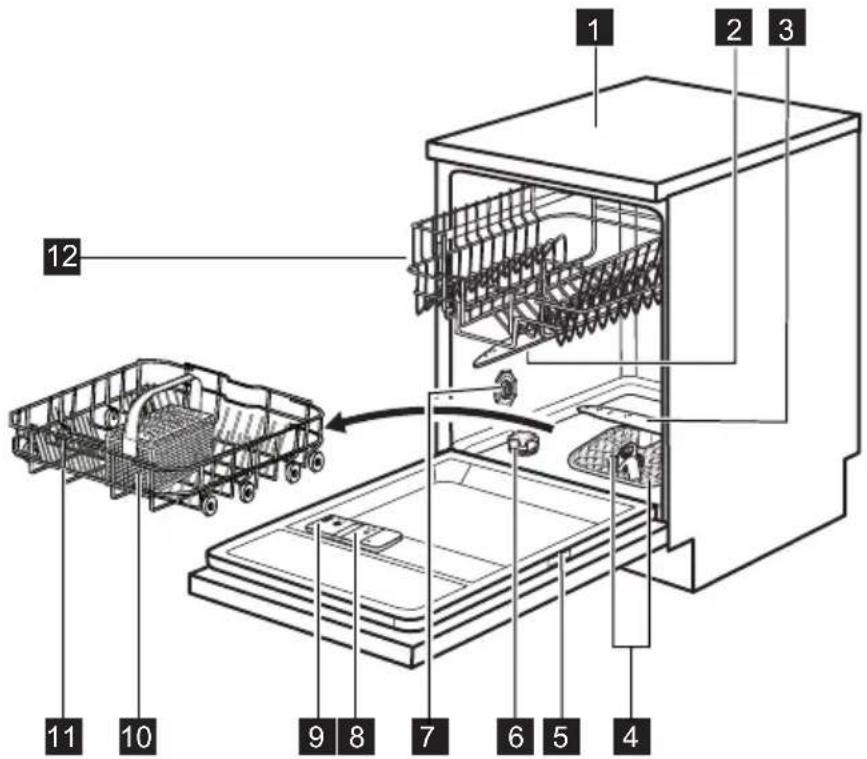

Afwasmiddeldoseerbakje

Controlelampje Aan/uit

Programmaknop NEDERLANDS 5Indicatie- lampjes Beschrijving Wasfase-indicatielampje. Gaat aan wanneer de wasfase en de spoelfases in werking zijn. Droogfase-indicatielampje. Gaat aan wanneer de droogfase loopt. Einde-indicatielampje. Zoutindicatielampje. Dit indicatielampje is altijd uit als het pro- gramma in werking is. Glansmiddelindicatielampje. Dit indicatielampje is altijd uit als het programma in werking is.

Normaal be- vuild Serviesgoed en bestek Voorspoelen Afwassen 50

Normaal be- vuild Serviesgoed en bestek Afwassen 65

Sterk bevuild Serviesgoed, bestek en pannen Voorspoelen Afwassen 70

Net gemaakt vuil Serviesgoed en bestek Afwassen 60

Alles Voorspoelen 12 0.1 5

De druk en temperatuur van het water, de variaties in stroomtoevoer, de opties en de hoeveelheid vaat kan de programmaduur en de verbruikswaarden veranderen.

Dit programma biedt het meest efficiënte water- en energieverbruik voor normaal bevuild serviesgoed en bestek. (Dit is het standaard programma voor testinstituten.)

Met dit programma kunt u een pas bevuilde lading wassen. Het programma geeft goede wasresultaten in een korte tijd.

Gebruik dit programma om het serviesgoed snel te spoelen. Hierdoor kunnen voedselresten niet aan het serviesgoed vastkoeken en ontstaan er geen vieze geurtjes in het apparaat.

www.electrolux.comU hoeft voor dit programma geen afwasmiddel te gebruiken. Aanwijzingen voor testinstituten Stuur voor alle benodigde informatie over testprestaties een e-mail naar: info.test@dishwasher-production.com Schrijf het productnummer (PNC) op dat u op het typeplaatje vindt.

5. VOOR HET EERSTE GEBRUIK

1. Controleer of het ingestelde niveau

van de waterontharder juist is voor de waterhardheid in uw omgeving. Als dat niet het geval is, dan stelt u de wa- terontharder in. Neem contact op met uw plaatselijke waterinstantie voor in- formatie over de hardheid van het wa- ter in uw omgeving.

Het zoutreservoir vullen.

3. Vul het glansmiddeldoseerbakje.

Er kunnen wasmiddelen in het appa- raat achtergebleven zijn. Start een programma om ze te verwijderen. Ge- bruik geen wasmiddel en gebruik de mandjes niet.

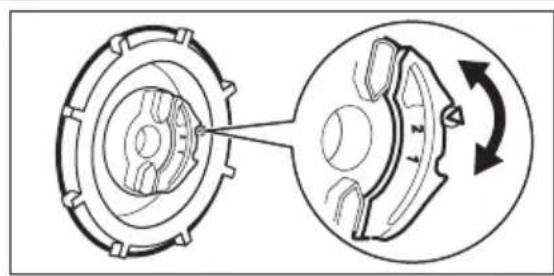

Gebruik geen zout op dit niveau. U moet de waterontharder hand- matig en elektronisch instellen. NEDERLANDS 7Handmatig instellen Zet de waterhardheidsknop in stand 1 of

1. Zorg ervoor dat de programma-aan-

wijzer op de knop op één lijn staat met het lampje aan/uit.

Houd Start ingedrukt. Draai tegelijker- tijd de programmaschakelaar rechts- om, totdat de programma-aanwijzer overeenkomt met het eerste program- ma op het bedieningspaneel.

Laat Start los als Start en het aan/uit- lampje gaan knipperen. Het indicatie- lampje einde begint te knipperen. Het knipperen van het indicatielampje ein- de duidt op het huidig ingestelde ni- veau.

• Bijv. 5 keer knipperen + pauze + 5 keer knipperen = niveau 5.

4. Druk herhaaldelijk op Start om de in-

stelling te wijzigen. Telkens als u op Start drukt gaat het niveaunummer omhoog.

5. Draai om de instelling te bevestigen en

het apparaat uit te schakelen aan de knop totdat de programmamarkering overeenkomt met de aan-/uit-stand.

5.2 Het zoutreservoir vullen

Draai de dop linksom om het zoutre- servoir te openen.

Doe een liter water in het zoutreser- voir (alleen de eerste keer).

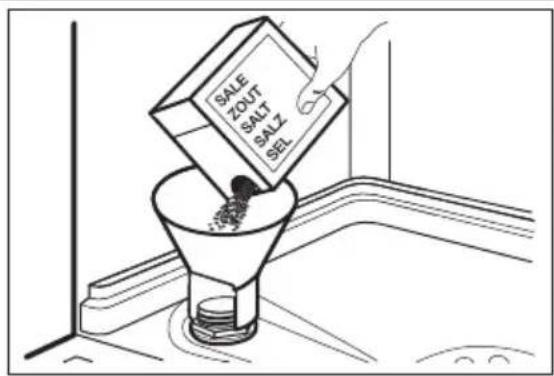

Vul het zoutreservoir met regenereer- zout.

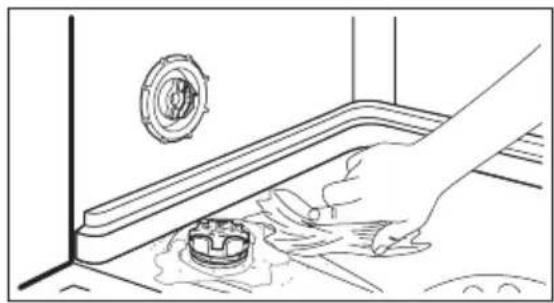

Verwijder het zout rond de opening van het zoutreservoir.

Draai de dop rechtsom om het zout- reservoir te sluiten. LET OP! Water en zout kunnen uit het zoutreservoir stromen als u het bij- vult. Gevaar voor roest. Start om dit te voorkomen een programma nadat u het zoutreservoir heeft bij- gevuld.

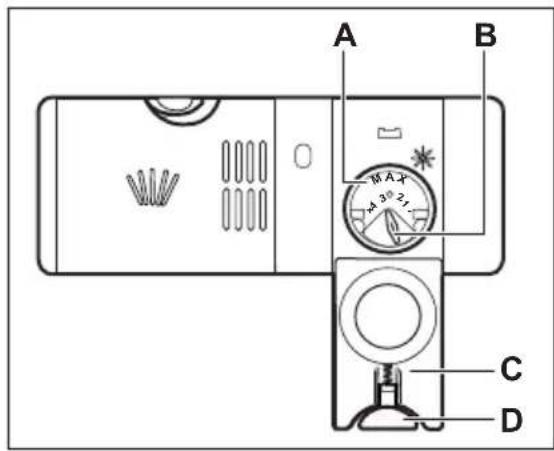

www.electrolux.com5.3 Het glansmiddeldoseerbakje vullen

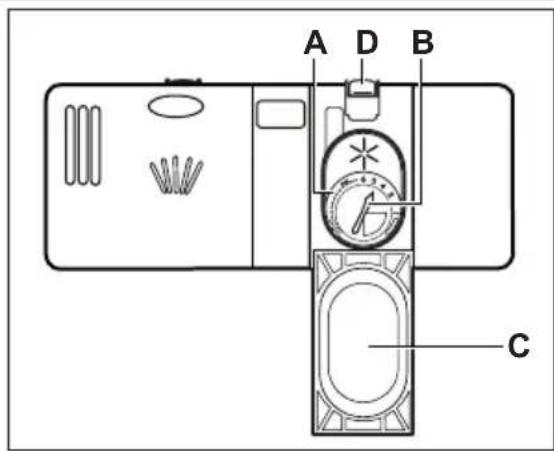

Druk op de ontgrendelknop (D) om het deksel (C) te openen.

Vul het glansmiddeldoseerbakje (A) niet verder dan de aanduiding 'max'.

Verwijder gemorst glansmiddel met een absorberend doekje om te voor- komen dat er te veel schuim ontstaat.

Sluit het deksel. Zorg ervoor dat het ontgrendelknopje op zijn plaats dicht- klikt. U kunt het schuifje voor de vrij te geven hoeveelheid (B) instellen tussen stand 1 (laagste hoeveel- heid) en stand 4 of 6 (hoogste hoeveelheid).

Draai de programmaschakelaar tot de programmamarkering op één lijn staat met het programma dat u wilt instel- len. U dient het juiste programma in te stellen voor het type lading en de mate van vervuiling.

• Vul het zoutreservoir als het zoutin- dicatielampje brandt.

• Vul het glansmiddeldoseerbakje als het indicatielampje van het glans- middel brandt.

Het programma starten. NEDERLANDS 96.1 Vaatwasmiddel gebruiken

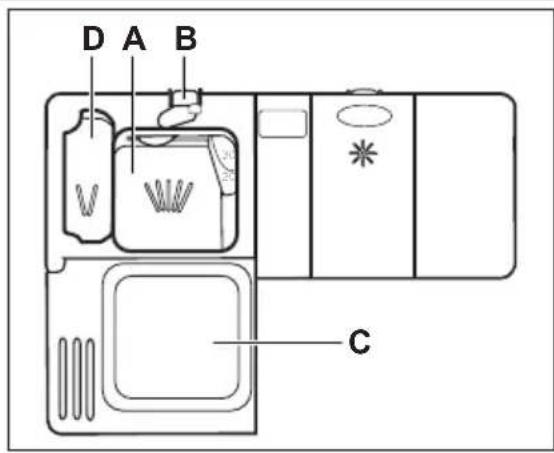

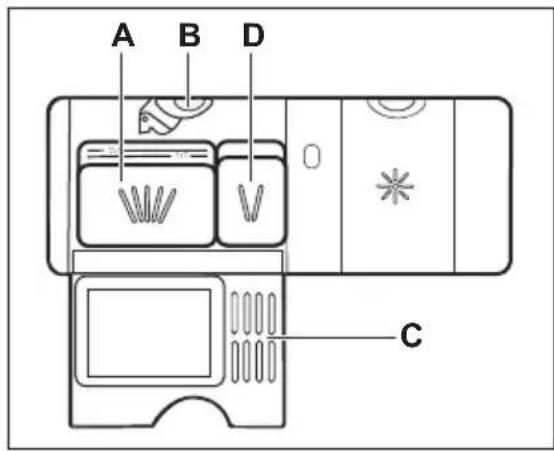

Druk op de ontgrendelknop (B) om het deksel (C) te openen.

Doe het vaatwasmiddel in het doseer- bakje (A) .

Als het programma over een voor- spoelfase beschikt, plaats dan een kleine dosis afwasmiddel in doseer- bakje (D).

Als u vaatwastabletten gebruikt, plaatst u deze in het doseerbakje (A).

Sluit het deksel. Zorg ervoor dat het ontgrendelknopje op zijn plaats dicht- klikt.

6.2 Gebruik van gecombineerde

afwastabletten Als u tabletten gebruikt die zout en glans- middel bevatten, is het niet nodig om de doseerbakjes voor zout en glansmiddel te vullen. De glansmiddelindicatie gaat altijd aan als het glansmiddel op is.

1. Stel de waterontharder op het laagste

Stel de dosering van het glansmiddel in op de laagste stand. Voer deze stappen uit als u stopt met het gebruik van alles- in-1 tabletten voordat u afwastabletten, spoelmiddel en vaatwaszout apart gaat gebruiken:

Druk op de aan-/uittoets om het appa- raat te activeren.

2. Stel de waterontharder in op het

3. Zorg ervoor dat het zoutreservoir en

het glansmiddeldoseerbakje gevuld zijn.

4. Start het kortste programma met een

spoelfase, zonder afwasmiddel en zonder vaat.

5. Stel de waterontharder af op de wa-

terhardheid in uw omgeving.

Stel de hoeveelheid glansmiddel in.

6.3 Een programma instellen en

starten Een programma starten zonder een uitgestelde start

Sluit de deur van het apparaat.

Draai de programmaschakelaar tot de programmamarkering op één lijn staat met het symbool van het programma dat u wilt instellen.

• Het controlelampje aan/uit gaat branden.

www.electrolux.com4. Druk op Start om het programma te starten.

• Het indicatielampje Start gaat bran- den.

• Het wasfase-indicatielampje gaat branden. Een programma starten met een uitgestelde start

Stel het programma in

Druk op Delay om de start van het programma met drie uur uit te stellen.

• Het indicatielampje Delay gaat bran- den.

Druk op Start om het aftellen te star- ten.

• Het indicatielampje Start gaat bran- den. De deur openen als het apparaat in werking is Als u de deur opent, stopt het apparaat. Als u de deur weer sluit, gaat het appa- raat verder vanaf het punt van onderbre- king. De uitgestelde start annuleren tijdens het aftellen

1. Houd tegelijkertijd Start en Delay in-

gedrukt tot de indicatielampjes Delay en Start uit gaan.

2. Druk op Start om het programma te

starten. Het programma annuleren

Houd tegelijkertijd Start en Delay in- gedrukt tot het indicatielampje Start uit gaat. Controleer of er afwasmiddel in het afwasmiddeldoseerbakje aan- wezig is voordat u een nieuw pro- gramma start. aan het einde van het programma Als het programma voltooid is, is het indi- catielampje einde aan en is het indicatie- lampje Start uit. Als u het apparaat niet binnen 3 minuten uitschakelt, blijft alleen het indicatielampje aan/uit branden. Dit helpt bij het beperken van het energiever- bruik.

1. Draai om het apparaat uit te schakelen

de programmaschakelaar totdat de programmamarkering overeenkomt met de aan-/uit-stand.

• Laat de borden afkoelen voordat u de- ze uit het apparaat neemt. Hete borden zijn gevoelig voor beschadigingen.

• Ruim eerst het onderrek en dan het bo- venrek uit.

• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

7. AANWIJZINGEN EN TIPS

7.1 De waterontharder

Hard water bevat een grote hoeveelheid mineralen die schade aan het apparaat en slechte schoonmaakresultaten kan ver- oorzaken. De waterontharder neutraliseert deze mineralen. Het regenereerzout houdt de wateront- harder schoon en in goede staat. Het is belangrijk om het correcte niveau voor de waterontharder in te stellen. Dit zorgt er- voor dat de waterontharder de juiste hoe- veelheid regenereerzout en water ge- bruikt. NEDERLANDS 117.2 Met behulp van zout, glansmiddel en afwasmiddel

• Gebruik alleen zout, glansmiddel en af- wasmiddel voor afwasautomaten. An- dere producten kunnen het apparaat beschadigen.

• Het glansmiddel helpt om tijdens de laatste spoelfase het servies te drogen zonder strepen en vlekken.

• Gecombineerde afwastabletten bevat- ten vaatwasmiddel, glansmiddel en an- dere middelen. Zorg ervoor dat deze ta- bletten geschikt zijn voor de waterhard- heid in uw omgeving. Zie de instructies op de verpakking van de producten.

• Vaatwastabletten worden bij korte pro- gramma's niet helemaal opgelost. Wij bevelen u aan de tabletten alleen bij lange programma's te gebruiken, om restjes afwasmiddel op uw serviesgoed te voorkomen. Gebruik niet meer dan de juiste hoeveelheid vaatwasmiddel. Zie de instructies van de vaatwasmid- delfabrikant.

7.3 De korven inruimen

Zie de meegeleverde folder voor voorbeelden van het inruimen van de korven.

• Gebruik het apparaat alleen om voor- werpen af te wassen die vaatwasbe- stendig zijn.

• Doe geen voorwerpen in het apparaat die gemaakt zijn van hout, hoorn, alu- minium, tin en koper.

• Plaats geen voorwerpen in het apparaat die water kunnen absorberen (sponzen, keukenhanddoeken).

• Verwijder alle voedselresten van de voorwerpen.

• Voor het gemakkelijk verwijderen van aangebrande voedselresten weekt u de pannen eerst in water voordat u ze in het apparaat plaatst.

• Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

• Zorg ervoor dat serviesgoed en bestek niet in elkaar schuiven. Meng lepels met ander bestek.

• Zorg er voor dat glazen andere glazen niet aanraken

• Leg kleine voorwerpen in de bestek- mand.

• Leg lichte voorwerpen in de bovenste korf. Zorg ervoor dat de voorwerpen niet verschuiven.

• Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een pro- gramma start.

7.4 Voor het starten van een

programma Controleer of:

• De filters schoon zijn en correct zijn ge- plaatst.

• De sproeiarmen niet zijn verstopt.

• De positie van de items in de mandjes correct is.

• Het programma van toepassing is op het type lading en de mate van bevui- ling.

• De juiste hoeveelheid afwasmiddel is gebruikt.

• Er regenereerzout en glansmiddel is toegevoegd (tenzij u gecombineerde af- wastabletten gebruikt).

• De dop van het zoutreservoir goed dicht zit.

8. ONDERHOUD EN REINIGING

WAARSCHUWING! Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht. Vuile filters en verstopte sproeiar- men verminderen de wasresulta- ten. Controleer regelmatig de filters en reinig deze zo nodig.

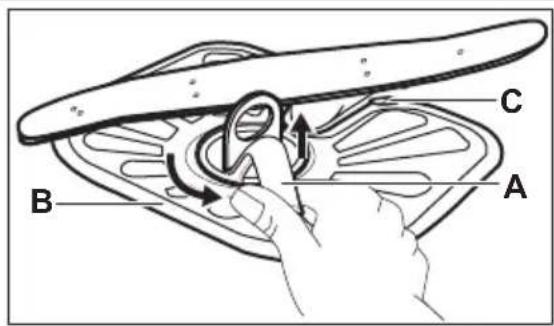

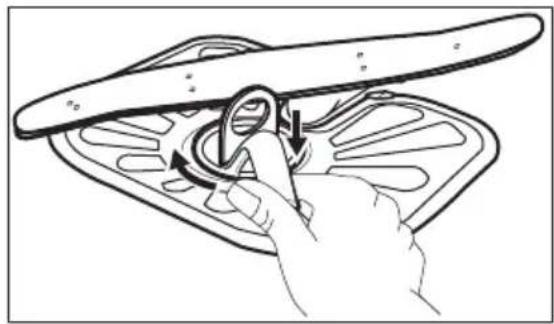

Draai het filter (A) linksom en verwijder het.

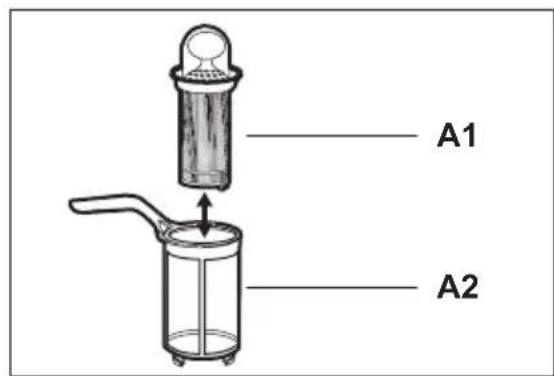

Haal om het filter (A) te demonteren, (A1) en (A2) uit elkaar.

Verwijder het filter (B).

Reinig de filters met water.

Zet het filter (B) terug in de startposi- tie. Zorg ervoor dat ze goed worden gemonteerd onder de twee geleiders (C).

Monteer het filter (A) en zet het in po- sitie in filter (B). Rechtsom draaien tot het vastzit. Een onjuiste plaatsing van de fil- ters kan leiden tot slechte wasre- sultaten en het apparaat bescha- digen.

8.2 De sproeiarmen reinigen

Probeer niet de sproeiarmen te verwijde- ren. Als etensresten de openingen in de sproeiarmen hebben verstopt, verwijder deze dan met een smal en puntig voor- werp.

8.3 Buitenkant reinigen

Maak het apparaat schoon met een voch- tige, zachte doek. Gebruik alleen neutrale schoonmaakmid- delen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen.

9. PROBLEEMOPLOSSING

Het apparaat start of stopt niet tijdens de werking. Raadpleeg voordat u contact opneemt met de service-afdeling, de informatie die volgt voor oplossing van het probleem. Bij sommige problemen knipperen de lampjes om een foutcode weer te ge- ven. NEDERLANDS 13Foutcode Probleem

• Het eindlampje knippert 1 keer on- derbroken.

• Start-lampje knippert. Het apparaat neemt geen water.

• Het eindlampje knippert 2 keer on- derbroken.

• Start-lampje knippert. Het apparaat pompt geen water weg.

• Het eindlampje knippert 3 keer on- derbroken.

• Start-lampje knippert. Het beschermingssysteem tegen lekka- ge is aan. WAARSCHUWING! Schakel het apparaat uit voordat u controles uitvoert. Draai de knop totdat de programmamarkering is uitgelijnd met het aan-/uit-indica- tielampje. Probleem Mogelijke oplossing U kunt het apparaat niet active- ren. Zorg dat de stekker in het stopcontact zit. Zorg dat er geen zekering in de zekeringen- kast is doorgebrand. Het programma begint niet. Zorg dat de deur van het apparaat is geslo- ten. Druk op Start. Als de starttijdkeuze start is ingesteld, annu- leert u deze functie of wacht u tot het einde van het aftellen. Het apparaat neemt geen water. Controleer of de waterkraan is geopend. Zorg dat de waterdruk niet te laag is. Neem hiervoor zo nodig contact op met uw lokale waterleidingbedrijf. Controleer of de waterkraan niet verstopt is. Controleer of het filter in de toevoerslang niet verstopt is. Controleer of er geen knikken of bochten in de watertoevoerslang aanwezig zijn. Het apparaat pompt geen water weg. Controleer of de gootsteenafvoer niet verstopt is. Controleer of er geen knikken of bochten in de waterafvoerslang aanwezig zijn. Het beschermingssysteem tegen lekkage is aan. Draai de waterkraan dicht en neem contact op met de service-afdeling. Draai nadat de controles zijn uitgevoerd de programmaknop zo dat de program- ma-aanduiding op één lijn staat met het programma dat bezig was toen het pro- bleem ontstond. Het programma gaat

www.electrolux.comverder vanaf het punt waar het werd on- derbroken. Als het probleem opnieuw optreedt, neemt u contact op met onze service-af- deling. Neem ook contact op met de service-af- deling als andere alarmcodes worden weergegeven.

9.1 De was- en droogresultaten

zijn niet naar tevredenheid Witte strepen of een blauwe waas op glazen en serviesgoed

• De vrijgegeven hoeveelheid glansmiddel is te hoog. Zet de dosering van het glansmiddel op een lagere stand.

• Er is te veel vaatwasmiddel gebruikt. Vlekken en opgedroogde watervlekken op glazen en servies

• De vrijgegeven hoeveelheid glansmiddel is te laag. Zet de dosering van het glansmiddel op een hogere stand.

• De kwaliteit van het vaatwasmiddel kan de oorzaak zijn. Het serviesgoed is nat

• Het programma heeft geen droogfase of een te lage droogtemperatuur.

• Het glansmiddeldoseerbakje is leeg.

• De kwaliteit van het glansmiddel kan de oorzaak zijn. Zie ‘AANWIJZINGEN EN TIPS’ voor andere mogelijke oorzaken.

10. TECHNISCHE INFORMATIE

Afmeting Breedte / hoogte / diepte (mm) 600 / 850 / 625 Aansluiting op het elek- triciteitsnet Zie het typeplaatje. Voltage 220-240 V Tijd 50 Hz Waterdruk Min. / max. (bar / MPa) (0.5 / 0.05 ) / (8 / 0.8 ) Watertoevoer

max. 60 °C Vermogen Couverts 12 Energieverbruik Modus aan 0.99 W Modus uit 0.1 W

Sluit de slang aan op een kraan met 3/4”-schroefdraad.

Als het hete water door alternatieve, milieuvriendelijkere energiebronnen geproduceerd wordt (bijv. zonnepanelen en windenergie), gebruik dan een heetwatervoorziening om het energieverbruik te verminderen.

11. MILIEUBESCHERMING

Recycle de materialen met het symbool . Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de NEDERLANDS 15buurt of neem contact op met de gemeente.
