Producttype	Mengformuis gas/elektrisch
Merk	HOTPOINT-ARISTON
Model	TD 640 S (ICE) IXHA
Afmetingen (B x D x H)	600 x 510 x 55 mm (schatting)
Nettogewicht	10 kg (schatting)
Elektrische voeding	230 V ~ 50 Hz
Elektrische kookplaten	2 platen (1 normaal, 1 snel) (schatting)
Gasbranders	4 branders (waarvan 1 Mini WOK) (schatting)
Totaal maximaal gasvermogen	9,15 kW (schatting)
Gasveiligheidsinrichting	Ja (thermokoppel)
Elektrische ontsteking	Ja (ontstekingskaars)
Oppervlaktemateriaal	Roestvrij staal
Compatibel gastype	Aardgas (G20/G25) en LPG (butaan/propaan)
Gascategorie	II2E+3+ (Frankrijk, België)
Gasdruk	20 mbar (aardgas), 28-30 mbar (LPG)
Branderdiameters	Snel 100 mm, Halfsnel 75 mm, Hulp 55 mm, Mini WOK 110 mm
Uitsnijafmetingen (B x D)	555 x 475 mm (volgens afbeelding)
Dikte werkblad compatibel	20 - 40 mm
Beschermingsklasse	Type X
Reiniging en onderhoud	Vochtige spons, geen stoomreiniger of schuurmiddelen
Veiligheid	Niet zonder toezicht laten, uitschakelen na gebruik
Afvalverwerking	Gescheiden inzameling (AEEA)

Veelgestelde vragen - TD 640 S (ICE) IXHA HOTPOINT-ARISTON

Hoe steek ik een gasbrander aan?

Druk de bijbehorende knop volledig in en draai deze linksom tot de maximale vermogenstand. Voor modellen met ontstekingskaars, druk eerst op de ontstekingsknop. Houd de knop ongeveer 6 seconden ingedrukt om het veiligheidsapparaat te activeren.

Wat te doen als de brander niet ontstoken wordt?

Controleer of er geen gas- of stroomonderbreking is, of de gasuitlaatopeningen niet verstopt zijn, en of de branderonderdelen correct zijn gemonteerd. Neem bij mislukking contact op met de klantenservice.

Hoe reinig ik de kookplaat?

Gebruik een vochtige spons en keukenpapier. Gebruik nooit schurende reinigingsmiddelen, schuurpoeder of stoomreinigers. De demonteerbare branders kunnen worden gewassen in heet water met afwasmiddel. De elektrische platen worden gereinigd met een vochtige doek en ingevet met een beetje warme olie.

Hoe pas ik de kookplaat aan voor butaangas?

Vervang de injectoren van de branders door die geschikt zijn voor butaan (zie tabel 1). Draai de injectoren los met een 7 mm sleutel, installeer de nieuwe en pas vervolgens de minimuminstelling aan door de afstelschroef te draaien. Vervang het gaslabel.

Wat is de aanbevolen gasdruk?

Voor aardgas (G20) is de nominale druk 20 mbar. Voor LPG (butaan/propaan) is dit 28-30 mbar. Raadpleeg tabel 1 voor minimum- en maximumwaarden.

Hoe controleer ik de dichtheid van de gasaansluitingen?

Gebruik een zeepoplossing op de aansluitingen. Gebruik nooit een vlam. Als er bellen verschijnen, is er een lek. Draai de verbindingen aan of vervang de afdichtingen.

Wat te doen als de vlam per ongeluk uitgaat?

Draai de knop naar de 'uit'-stand en wacht ten minste 1 minuut voordat u opnieuw aansteekt. Controleer of het veiligheidsapparaat (thermokoppel) correct werkt door de knop 6 seconden ingedrukt te houden.

Hoe stel ik het minimum van de branders af?

Zet de kraan op de minimumstand, verwijder de knop en draai de afstelsschroef (aan de zijkant of in de as) tot een kleine, regelmatige vlam ontstaat. For LPG, draai de afstelschroef volledig vast.

Kan ik de kookplaat boven een oven installeren?

Ja, op voorwaarde dat de oven een inbouwmodel is met koelventilatie. De kookplaat kan alleen worden geïnstalleerd op ovens die zijn uitgerust met ventilatie. Houd de veiligheidsafstanden aan zoals aangegeven in de gebruiksaanwijzing.

Welke pannen gebruiken voor de branders?

Gebruik pannen met een platte bodem met deksel. Aanbevolen diameters: Snel (24-26 cm), Halfsnel (16-20 cm), Hulp (10-14 cm), Mini WOK (24-26 cm). Zorg ervoor dat de vlammen niet onder de bodem uitsteken.

GEBRUIKSAANWIJZING TD 640 S (ICE) IXHA HOTPOINT-ARISTON

Het installeren, 35-40

Plaatsing

Elektrische aansluiting

Gasaansluiting

Typeplaatje

Kenmerken van de branders en de straalpijpjes

Beschrijving van het apparaat, 41

Algemeen aanzicht

Starten en gebruik, 42

Praktisch advies voor het gebruik van de branders Praktisch advies voor het gebruik van de Keramiek kookvlak

Voorzorgsmaatregelen en advies, 43

Algemene veiligheidsmaatregelen

Afvalverwijdering

Onderhoud en verzorging, 44

De elektrische stroom afsluiten

Schoonmaken van het apparaat

Onderhoud gaskranen

Storingen en oplossingen, 45

! Bewaar dit boekje zorgvuldig voor eventuele verdere raadpleging. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.
! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

De apparaten zijn gebruiksklaar gemaakt in de fabriek voor de functies (zie typeplaatje en plaatje van de gas instelling van het apparaat):

• Natuurlijk gas Categorie II2E+3+ voor Belgie;
• Natuurlijk gas Categorie I2L voor Nederland. Het is dus niet nodig verdere regelingen uit te voeren.

Plaatsing

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden weggegooid volgens de geldende normen voor gescheiden afvalverzameling (zie Voorzorgsmaatregelen en advies).
! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

! dit apparaat mag alleen geïnstalleerd worden en funktioneren in goed geventileerde vertrekken volgens de voorschriften van de van kracht zijnde Normen:

• NBN D51-003 e NBN D51-001 (voor België);
• NEN-1078 (voor Nederland).

De volgende eisen moeten in acht genomen worden:

- Het vertrek moet voor de verbrandingsrook over een afvoersysteem naar buiten toe beschikken. Dit kan gebeuren door middel van een afzuigkap of een elektrische ventilator die automatisch aangaan elke keer als het apparaat wordt aangezet.

In het gevaal van een schoorsteen of vertakte rookleiding (gereserveerd voor fornuizen)

Rechtstreeks naar buiten

- Het vertrek moet een luchttoevoersysteem hebben dat dient voor de normale verbranding van het gas. De luchttoevoer die nodig is voor een normale verbranding moet niet minder dan 2 m ^3 /h zijn per kW geïnstalleerd vermogen.

Voorbeelden ventilatie-opening voor verbrandingslucht

Dit systeem kan worden uitgevoerd door lucht direct van buiten te onttrekken door middel van een buis met een doorsnede van minstens 100 cm ^2 en die zodanig is geplaatst dat hij niet per ongeluk verstopt kan raken.

Aangrenzend vertrek Te ventileren vertrek Verhoging van de spleet tussen deur en vloer

Een andere manier is door op indirecte wijze lucht te onttrekken aan de aangrenzende vertrekken die door middel van een ventilatiebuis, zoals boven beschreven, met buiten zijn verbonden en die geen gemeenschappelijke delen zijn

van het huis en ook geen ruimtes met hoog brandgevaar of slaapkamers.

- (voor België) De gassen van vloeibaar gemaakte gasmengsels (LPG) zijn zwaarder dan lucht en blijven laag hangen. Om deze reden moeten vertrekken waar LPG-flessen staan laag geplaatste ontluchtingsopeningen hebben voor het afvoeren van eventueel ontsnapt gas. Lege of halfvolle LPG-flessen mogen dus niet worden geïnstalleerd of bewaard in vertrekken die lager liggen dan de vloer (kelders, enz.). Het is beter alleen de in gebruik zijnde fles in het vertrek te bewaren, zodanig geplaatst dat hij niet in rechtstreeks contact staat met warmtebronnen (oven, open haard, kachel, enz.) die hem tot temperaturen van meer dan 50°C zouden kunnen brengen.

Inbouw

Het gasformuis en het gemengde fornuis hebben een beschermingsgraad tegen oververhitting van het type X. Het is daardoor mogelijk het apparaat naast meubels te plaatsen die niet hoger zijn dan het keukenblad. Voor een juiste installatie van de kookplaat moeten de volgende voorzorgsmaatregelen in acht worden genomen:

• De meubels die direct naast de kookplaat staan en hierboven uitsteken, moeten op minstens 600 mm van de rand van de plaat staan.
• Een afzuigkap moet worden geïnstalleerd volgens de voorschriften die u kunt vinden in het instructieboekje van de afzuigkap zelf en in ieder geval op een afstand van minstens 650 mm.
• Hang de keukenkastjes naast de kap op een minimum hoogte van 420 mm van het keukenblad (zie afbeelding).

Als de kookplaat onder een keukenkastje wordt geplaatst, moet deze zich op een afstand van minstens 700 mm van het keukenblad bevinden (zie afbeelding).

- De opening van het meubel moet de afmetingen hebben die in de afbeelding zijn aangegeven. De bevestigingsklemmen maken een bevestiging mogelijk van de kookplaat aan een keukenblad van tussen de 20 en 40 mm dik. Voor een goede bevestiging raden wij u aan alle bijgeleverde haken te gebruiken.

55 mm 47.5 mm 555 mm

- Voordat u overgaat tot bevestiging aan de aanrecht moet u de afdichting (bijgeleverd) aanbrengen langs de omtrek van de kookplaat zoals aangegeven in de afbeelding.

Schema voor de bevestiging van de haken

Stand haak voor Stand haak voor keukenblad H=20mm keukenblad H=30mm

Voor

Stand haak voor Achter keukenblad H=40mm

! Gebruik de haken die u vindt in de "toebehorenverpakking"

- Als de kookplaat niet boven een inbouwoven wordt geïnstalleerd, moet u een houten isolatieplank aanbrengen. Deze moet op een minimum afstand van 20 mm van de onderkant van de kookplaat worden geplaatst.

Ventilatie

Om een goede ventilatie te bereiken moet u de achterkant van het meubel verwijderen. Het verdient de voorkeur de oven op twee houten balken te plaatsen, of eventueel op een enkele plank die een opening heeft van tenminste 45 x 560 mm (zie afbeeldingen).

! Het is alleen mogelijk de kookplaat boven inbouwovens te installeren als deze zijn voorzien van afkoelingsventilatie.

Elektrische aansluiting

De kookplaten met driepolige voedingskabel werken met de wisselstroom, spanning en frequentie die aangegeven zijn op het typeplaatje (aan de onderkant van de kookplaat). De aarding van de kabel wordt aangegeven door de kleuren geel-groen. Als het fornuis wordt geïnstalleerd boven een inbouwoven moeten de elektrische aansluitingen van fornuis en oven apart worden uitgevoerd, zowel voor veiligheidsredenen als voor het eventueel makkelijker verwijderen van de oven.

Het aansluiten van de voedingskabel aan het elektrische net

Gebruik voor de voedingskabel een stekker die genormaliseerd is voor de lading aangegeven op het typeplaatje.

Wanneer het apparaat rechtstreeks op het net wordt aangesloten moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een afstand tussen de contacten van minstens 3mm, aangepast aan het elektrische vermogen en voldoend aan de geldende normen (de aarding mag niet worden onderbroken door de schakelaar). De voedingskabel moet zodanig worden geplaatst dat hij nergens een temperatuur bereikt van 50°C hoger dan de kamertemperatuur.

! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en het in acht nemen van de veiligheidsnormen.

Voor het aansluiten moet u controleren dat:

• het stopcontact geaard is en voldoet aan de geldende normen;
• het stopcontact in staat is het maximale vermogen van het apparaat te dragen, zoals aangegeven op het typeplaatje;
• de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje;

- het stopcontact en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel het stopcontact te vervangen; gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geinstalleerd is moeten het snoer en het stopcontact gemakkelijk te bereiken zijn.

! De kabel mag niet worden gebogen of samengedrukt.

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

Gasaansluiting

De aansluiting van het apparaat aan de gasbuizen moet worden uitgevoerd zoals voorgeschreven door de geldende normen, en nadat men er zeker van is dat het fornuis is ingesteld voor het type gas dat men gaat gebruiken. In het omgekeerde geval (voor België) gaat u te werk zoals beschreven in de paragraaf "Aanpassing aan verschillende types gas". Om het apparaat aan de gasbuizen aan te sluiten (II2E+3+

voor Belgie en I2L voor Nederland), dient men eerst de verbinder te monteren."R" (Deze is op aanvraag verkrijgbaar bij de technische-service-dienst Ariston) Tevens dient men zijn pakking op de verbinder "G", die er uit ziet als een "L", van de voedingsstruktur te monteren. De verbir mannelijk 1/2 gas.

De aansluiting voert men uit met behulp van:

• een onbuigbare buis (voor Belgie volgens de normen NBN D51-003)
• of met een flexibile buis van roestvrij staal die in de muur zit en voortzet met bedradingsverbinder.
  Daarbij dient het apparaat uitgerust te zijn van een gaskraantje (voor Belgie A.G.B.) die gemakkelijk draaibaar dient te zijn. Voor Nederland dient dit gaskraantje aan de huidige Nationale Normen te voldoen.

L G R

Aansluiting met onbuigzame buis (koper of staal)

! De aansluiting aan de gasleiding moet zodanig worden uitgevoerd dat het apparaat niet beweegt. Op de voedingsstructuur van het apparaat bevindt zich een "L"-vormig, richtbaar verbindingsstuk waarvan de afdichting is verzekerd door een pakking. Als het verbindingsstuk gedraaid moet worden is het absoluut noodzakelijk de pakking te vervangen (bij het apparaat geleverd). Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

Aansluiting met een roestvrije stalen flexibele buis aan een onafgebroken wand voorzien van aanhechtingen met schroefdraad.

Het verbindingsstuk waardoor het gas toegang krijgt tot het fornuis is voorzien van schroefdraad: 1/2 gas cilindrische schroefbout.

De in werking stelling van deze buizen moet zodanig worden bewerkstelligd dat hun lengte in uitgerolde toestand niet meer dan 2000 mm is. Nadat de

aansluiting heeft plaatsgevonden moet u controlleren dat de flexibele metalen buis niet in contact komt met de beweegbare delen of dat hij vastgekneld raakt.

! Gebruik uitsluitend buizen en afdichtingen die voldoen aan de geldende landelijke normen.

Controleren gasdichtheid

! Nadat het installeren heeft plaats gevonden moet de perfecte gasdichtheid van alle verbindingsstukken worden gecontroleerd met een zeepoplossing en nooit met een vlam.

Aanpassen aan de verschillende soorten gas (voor België)

Voor het aanpassen van de kookplaat aan een ander soort gas dan waarvoor hij is bestemd (aangegeven op het typeplaatje aan de onderkant van de kookplaat of op de verpakking), moeten de straalpijpjes van de branders op de volgende wijze worden vervangen:

1. verwijder de roosters van de kookplaat en schuif de branders uit hun plaats.
2. schroef de straalpijpjes los met een steeksleutel van 7mm en vervang ze met de straalpijpjes geschikt

voor het nieuwe type gas (zie tabel 1 "Kenmerken van de branders en de straalpijpen"). In het geval van een brander Mini WOK moet men een steeksleutel van 7 mm gebruiken om de branderkop los te draaien (zie afbeelding).

1. zet de onderdelen weer op hun plaats door de handelingen in omgekeerde volgorde uit te voeren.

2. aan het einde van deze handelingen moet u het oude etiket dat de gasinstelling aangeeft vervangen met het etiket dat overeenkomt met het nieuwe gas dat u gaat gebruiken, verkrijgbaar bij onze Technische Service Centers.

- Regelen primaire lucht van de straalpijpjes (voor België)

De branders hebben geen regeling van de primaire lucht nodig.

- Het regelen van de minimumstand (voor België)

1. Zet het kraantje op de minimumstand;
2. Verwijder de knop en draai aan het regelschroefje in of naast de spil van het kraantje totdat u een kleine, regelmatige vlam bereikt.
3. Controleer of de brander aanblijft als u de knop snel van hoog naar laag draait.
4. Als bij de apparaten met een veiligheidsmechanisme (thermo-element) dit systeem niet werkt als de branders op de minimum stand staan, moet u het minimum verhogen door aan de stelschroef te draaien.

1. Als de regeling voltooid is moet u de zegels op de bypass schroefjes weer op hun plaats brengen met zegellak of dergelijk materiaal.

! Bij vloeibaar gas moet het regelschroefje geheel dicht worden geschroefd.
! Aan het einde van deze handelingen moet u het oude etiket van de gasinstelling vervangen met het etiket dat correspondeert met het nieuwe gas, verkrijgbaar bij onze Technische Service Centers.
! Als de gasdruk van het gebruikte gas verschillend (of variabel) is dan hetgeen is voorzien, moet op de toevoerbuis een drukteregelaar worden aangebracht die voldoet aan de geldende landelijke normen.

TYPEPLAATJE
Elektrische aansluitingen	zie typeplaatje
	Dit apparaat voldoet aan de volgende EU Richtlijnen:- 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende wijzigingen- 2004/108/EEG van 15/12/04 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen- 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen.- 2009/142/EEG van 30/11/09 (Gas) en daaropvolgende wijzigingen.- 2002/96/EC en daaropvolgende wijzigingen.

Kenmerken van de branders en de straalpijpjes

Table 1 (Voor Belgie)				Vloeibaar gas Natuurlijk gas
Gaspit Doorsnee	(mm)	Thermisch vermogen kW (p.c.s.*) Nom.	Gered.	By-pass 1/100 (mm)	(1)	Straal. 1/100 (mm)	Bereik* g/h	Propane	Straal. 1/100 (mm)	Bereik* l/h	Thermisch vermogen kW (p.c.s.*)	Bereik* l/h
Snel (R)	100	3.00	0.70	41	39	86	218	214	116	286	3.00	332
Gered. Snel (RR)	100	2.60	0.70	41	39	80	189	186	110	248	2.60	288
Extra-Snel (UR)	100	3.40	0.70	41	39	91	247	243	123	324	3.40	376
Halp Snel (S)	75	1.65	0.40	30	28	64	120	118	96	157	1.65	183
Hulp (A)	55	1.00	0.40	30	28	50	73	71	79	95	1.00	111
Mini WOK (MW)	110	3.50	1.50		61	91	254	250	138	333	3.30	365
Spanning van voeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)						28-302035	372545		201525		251530

Table 1 (Voor Nederland)				Natuurlijk gas
Gaspit	Doorsnee(mm)	Thermisch vermogen kW (p.c.s.*)		Straal.1/100(mm)	Bereik*(l/h)G25
		Nomin.	Gered.
Snel (R)	100	3.00	0.70	116	332
Gered. Snel (RR)	100	2.60	0.70	110	288
Extra-Snel (UR)	100	3.40	0.70	123	376
Halp Snel (S)	75	1.65	0.40	96	183
Hulp (A)	55	1.00	0.40	79	111
Mini WOK (MW)	110	3.50	1.50	138	365
Spanningvanvoeding	Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

* A 15°C en 1013 mbar-droog gas

P.C.S. Natuurlijk gas G20 = 37,78 MJ/m³

P.C.S. Natuurlijk gas G25 = 32,49 MJ/m³

P.C.S. du Butane = 49,47 MJ/Kg

P.C.S. du Propane = 50,37 MJ/Kg

(1) Allen voor apparaten met veiligheidsmechanisme om gaslekkages te voorkomen

Elektrische kookplaat* Roosters voor pannen Gasbranders Controlelampje werking elektrische kookplaat* Knoppen voor het regelen van de gasbranders en de elektrische kookplaat* Roosters voor pannen Gasbranders Knoppen voor het regelen van de gasbranders

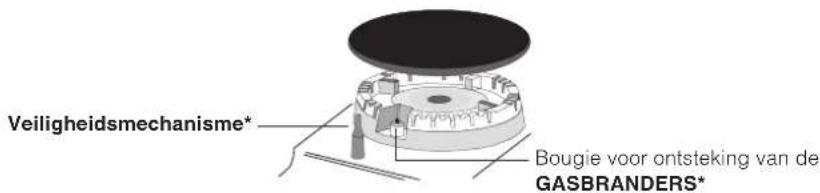

Veiligheidsmechanisme* Bougie voor ontsteking van de GASBRANDERS*

• ELEKTRISCHE PLATEN kunnen verschillende diameters en vermogen hebben: "normaal" of "snel", dit laatste type platen herkent u door de aanwezigheid van een rode stip in het midden.
• Controlelampje WERKING ELEKTRISCHE PLAAT: gaat aan als de knop niet op de stand 'uit' staat.

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS en van de ELEKTRISCHE KOOKPLAAT* voor het regelen van de vlam of van het vermogen.

• Bougie voor het ontsteken van de GASBRANDERS*: zorgt voor een automatische ontsteking van de gekozen brander.
• VEILIGHEIDSMECHANISME* zorgt ervoor dat de gastoevoer wordt onderbroken als de vlam per ongeluk uitgaat.
  * Slechts op enkele modellen aanwezig.

! Op iedere knop staat aangegeven waar de gasbrander of de elektrische plaat* zich precies bevindt.

Gasbranders

De gekozen brander kan met de betreffende knop als volgt worden geregeld:

- Uit

Maximum

Minimum

Voor het aansteken van één van de gasbranders houdt u er een vlammetje bij of een gasaansteker, drukt u de knop in en draait u hem tegen de klok in tot aan de positie van maximum sterkte.

Bij de modellen met veiligheidsmechanisme is het noodzakelijk de knop voor ongeveer 6 seconden ingedrukt te houden totdat het veiligheidsmechanisme dat Bij de modellen met ontsteking: voor het aansteken van de gekozen gasbrander drukt u eerst op het knopje van de ontsteking met het symbool , vervolgens drukt en draait u de betreffende bedieningsknop tegen de klok in tot aan de positie van maximum sterkte. Enkele modellen zijn voorzien van ontsteking in de bedieningsknoppen zelf; in dit geval is er de ontsteking maar ontbreekt het knopje. Voor het aansteken van de gekozen gasbrander drukt u de betreffende knop in, u draait hem tegen de klok in tot aan de positie van maximum sterkte en u houdt hem ingedrukt totdat hij aan gaat.

! Mocht een gasbrander per ongeluk uitgaan, draai dan de knop uit en wacht minstens 1 minuut voordat u hem weer probeert aan te steken.

Om de brander uit te doen moet u de knop geheel met de klok meedraaien totdat hij niet meer verder kan (tot aan het symbool "•").

U kunt de kookplaten regelen door de overeenkomstige knop met de klok mee of tegen de klok in te draaien, op 6 verschillende standen:

Positie Normale of snelle plaat
0	Uit
1	Minimum sterkte
2 - 5	Middelsterkten
6	Maximum sterkte

* Slechts op enkele modellen aanwezig.

Als de knop niet op uit staat zal het controlelampje aangeven dat de kookplaat in werking is.

Praktisch advies voor het gebruik van de branders

Voor een optimaal rendement dient u het volgende te onthouden:

• gebruik voor iedere brander de pan die erop past (zie tabel) om te vermijden dat de vlammen er onderuit vandaan komen.

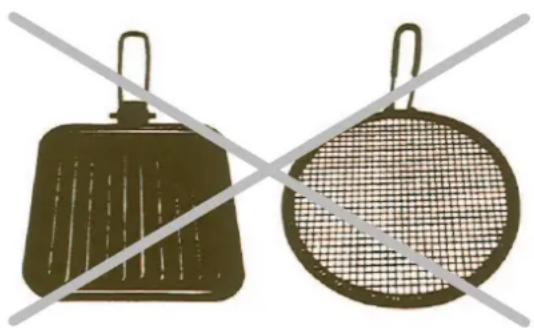

• gebruik alleen pannen met een platte bodem en met een deksel erop.
• draai de knop op het minimum zodra het kookpunt is bereikt.

Brander	∅ Diameter pan (cm)
Snel (R)	24 - 26
Gereduceerd snel (RR)	24 - 26
Extra snel (UR)	24 - 26
Half-snel (S)	16 - 20
Hulpvlam (A)	10 - 14
Mini WOK (MW)	24 - 26

Voor het herkennen van het soort brander verwijzen wij u naar de afbeeldingen in paragraaf "Kenmerken van de branders en straalpijpen".

Praktisch advies voor het gebruik van de elektrische kookplaten

Om warmteverlies en schade aan de kookplaten te vermijden kunt u het beste pannen gebruiken met een platte bodem en met een diameter die niet kleiner is dan die van de kookplaat.

Positie	Normale of snelle plaat
0	Uit.
1	Groenten en vis.
2	Aardappelen (gestoomd), soep, capucijners, bonen.
3	Doorkoken van grote hoevelheeden, minestroni enz.
4	Braden (medium).
5	Braden (hard).
6	Bruin bakken of snel aan de kook brengen.

! Vóór het eerste gebruik moeten de kookplaten ongeveer 4 minuten lang op de maximale stand worden gezet, zonder pannen erop te plaatsen. Gedurende deze beginfase wordt de beschermlaag hard en bereikt hij zijn maximale weerstand.

Voorzorgsmaatregelen en advies

! Dit apparaat is ontworpen en vervaardigd volgens de geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Algemene veiligheidsmaatregelen

• Dit is een inbouwapparaat van klasse 3.
• Gasfornuizen hebben voor een goede werking behoefte aan een regelmatige luchtverversing. Controleer dat bij het installeren aan de vereisten wordt voldaan beschreven in de paragraaf "Plaatsing".
• Deze instructies gelden alleen voor de landen wiens symbolen in de gebruiksaanwijzing en op het typeplaatje staan.
• Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis.
• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer.
• Het apparaat dient gebruikt te worden om voedsel te bereiden. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die in deze handleiding beschreven staan. Elk ander gebruik (bv.: verwarming van ruimten) is als oneigenlijk te beschouwen en dus gevaarlijk. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die te wijten is aan onjuist, verkeerd of onredelijk gebruik.
• Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen.
• Laat de ventilatieopeningen en warmteafvoer vrij.
• Controleer altijd dat de knoppen in de stand "●"/" o" staan als de oven niet wordt gebruikt.
• Haal de stekker nooit uit het stopcontact door aan het snoer te trekken maar door de stekker zelf beet te pakken.

• Maak de oven niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit.

• Als de oven defect is, mag u nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Neem contact op met de Technische Dienst (zie Service).

• Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk tegenaan stoot.
• Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders nog warm zijn.
• Gebruik geen instabiele of vervormde pannen.
• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of personen die niet de nodige ervaring of kennis hebben met het apparaat, tenzij onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of nadat hun is uitgelegd hoe het apparaat werkt.
• Voorkom dat kinderen met het apparaat spelen.
• Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer ofwel door een gescheiden afstandsbedieningssysteem.

Afvalverwijdering

- Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

- De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten mogen hun apparaat naar publieke afvalstortplaatsen brengen of, als de nationale wetgeving dit toestaat, naar de handelaar brengen als er een soortgelijk nieuw product wordt gekocht. Alle fabrikanten van grote huishoudelijke apparaten zijn aktief bezig met het creëren van systemen om het inzamelen en de verwijdering van oude producten te regelen.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Schoonmaken van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende middelen, zoals vlekkenmiddelen en roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen.
! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat.
- Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier.
- De vlamverspreiders moeten regelmatig in een warm sopje worden gewassen zodat eventuele etensresten makkelijker kunnen worden verwijderd.
- Bij kookplaten die zijn voorzien van een automatische ontsteking moet het uiteinde van de elektronische ontstekingselementen regelmatig worden gereinigd en moet u controleren dat de gaatjes van de vlamverspreiders niet verstopt zijn.
- De elektrische kookplaten moeten worden schoongemaakt met een vochtige doek en met een beetje olie worden ingesmeerd als ze nog lauw zijn.
- Roestvrij staal kan vlekken gaan vertonen als er voor langere tijd kalkhoudend water of agressieve schoonmaakmiddelen (fosforhoudend) op hebben gelegen. Spoel en droog het dus na het schoonmaken goed af. Droog watervlekken altijd gelijk af.

! Gebruik geen warmtegeleiders, broodrosters of roestvrijstalen vleesgrillen op de gaspitten

Onderhoud gaskranen

Met verloop van tijd kan een kraan stroef worden of vast blijven zitten; in dat geval is het noodzakelijk hem te vervangen.

! Dit moet worden uitgevoerd door een door de fabrikant bevoegde installateur.

Het kan gebeuren dat het kookvlak niet (afdoende) functioneert. Voordat u de servicedienst belt dient u te controleren of u het euvel zelf kunt oplossen. Verifieer om te beginnen of er een correcte stroom- en gastoevoer is, en in het bijzonder of de hoofdgasleiding open staat.

Storingen

De brander gaat niet aan of de vlam is niet gelijkmatig.

De vlam blijft niet aan in de uitvoeringen met veiligheidsmechanisme.

De brander blijft niet aan als hij op minimum staat.

De pannen zijn wankel.

Mogelijke oorzaken / Oplossing

• De openingen van de vlamverspreiders niet verstopt zijn.
• Alle onderdelen van de brander goed in elkaar zitten.

• Het niet tocht dichtbij het kookvlak.

• U de knop goed heeft ingedrukt.

• U de knop lang genoeg heeft ingedrukt voor het activeren van het veiligheidsmechanisme.
• De gaten van de vlamverspreiders dichtbij het veiligheidsmechanisme niet verstopt zijn.

- De gaten van de vlamverspreiders niet verstopt zijn.

- Het niet tocht dichtbij het kookvlak.

- De minimum stand niet goed is ingesteld.

• De bodem van de pan helemaal plat is.
• De pan in het midden van de brander of de kookplaat staat.
• De roosters niet zijn verwisseld.

Als ondanks al deze controles het kookvlak niet functioneert en de storing blijft bestaan moet u contact opnemen met de Technische Dienst. Dit dient u door te geven:

• het model oven (Mod.)
• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje op het apparaat en/of op de verpakking.

! Wend u nooit tot een niet-erkende installateur en weiger altijd het monteren van niet-originele onderdelen.

ES

π

Italiano, 1

GB

English, 12

FR

Français, 22

NL

Nederlands, 34

ES

Español, 46

TD 640 IX/HA

TD 631 S IX/HA

TD 640 S IX/HA

TD 640 S GH/HA

TD 641 S IX/HA

TD 750 S IX/HA

TD 751 S GH/HA

TQ 640 S GH/HA

TQ 751 S GH/HA

TZ 640 S /HA

TZ 751 S /HA

TQ 751 S IX/HA

TQ 640 S IX/HA

TD 740 S IX/HA

TD 751 S IX/HA

TZ 751 S N/HA

TZ 751 S K/HA

Sumario

Instalación, 47-51

Colocación

Conexión eléctrica

Conexión gas
