GENERALITA
De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuigkap (luchtafvoer maar buiten, waar bij gezorgd moet worden voor voldoende luchttoevoeraar de keuken) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuigversie (externe afvoer van de lucht - Afb.1B), in de filterversie (interne hercircularatie van de lucht - Afb.1A) of met externe motor (Afb.1C).
VEILIGHEIDSVOORSCHRIFTEN
Opletten indien tegelijkertijd een afzuigkap en een brander of haard functioneren die afhankelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig hebts voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten moet u zich honden aan de geldende voorschriften die van toepassing�in uw land.
Voordat u het model op het elektriciteitsnet aansluit: - controllerer op het gevevensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificeerde elektricien.
- Als de voedingskabel beschadigd is dient denen te worden verrangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of de technische servicedienst.
2.WAARSCHUWING!
Onder bepaalde omstandigheden{kunnen huishoudelijk apparaten gevaarlijk zijn.
A) Probeer de filters nicht te controleren als de afzugkap in werking is
B) Onmiddelijk na enijdens de langdurige werkking van de verlichtingsinstallatie de lampen en aangrenzende zones Niet aanraken.
C) Het is verboden om onder de afzuiigkap gerechten te flamberen
D) Laat de branders Niet open enbloot branden, waarlijk is met het oog op brand.
E) Tijdens frituren constant opletten, om te voorkomen dat de olie door oververhitting vlam zou vatten
F) Alvorens onderhoudswerkzaamheden aan het apparaat te verrichten, de stroom uitschakelen.
G) Het apparaat is nicht geschikt om zonder toezicht te worden gebruikt door kinderen of door onkundige Personen.
H) Controller dat kinderen nicht met het apparaat spelen.
Dit apparaat is voorzien van het keurmerk Waste
Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct worden uitgevoerd, werkt de gebruiker mee aan het voorkomen van potentièle negatieve consequenties voor omgeving en gezondheid.
Het symbol op het product of op het bijgeleverde documentatiematerialial geeft aan dat het Niet要去 worden behandeld als normala huisvuil, maar dat het要去 worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering要去plaatsvinden in het respect van de gemeentelijkne normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.
De werkzaamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.
Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nulleiding
Alsudgeietreedsvoorzienismoetuean stekkerop het snoer aansluitendie genormaliseerdisvoordelastingdieophetypeplaatjeisaangegeven.Indien van stekkervoorzienmoetdeafzugkapzodaniggeinstalleerdwordendatde stekkerbereikbaaris.
In het geval van eenrechtstreekse aansluiting op het elektriciteitsnet moet u tussen het apparaat en het net eenmeerpolige schakelaarplaatsen met een minimale opening tussen de contacten van 3mm .Deze schakelaar moet berekend zijn op de belasting vermeld op het typeplaatje en moet aan de geldende voorschriften voldoen.

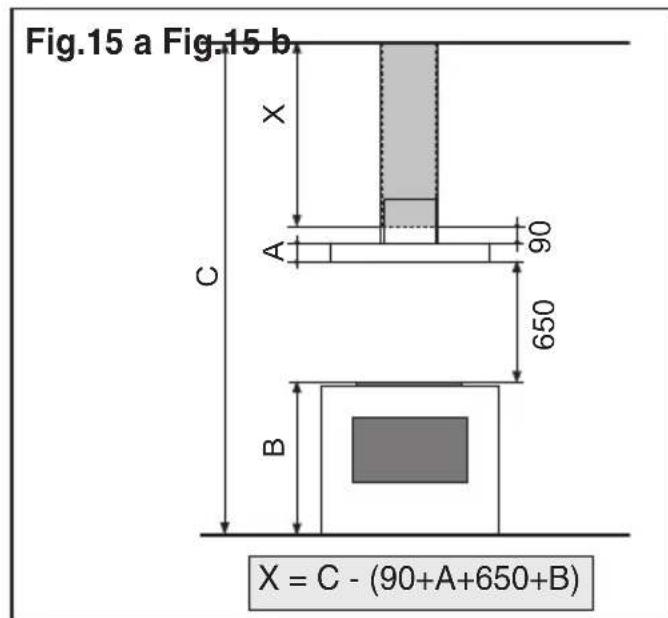

- De minimumafstand:tussen het oppervlak dat de pannen op het fornuis ondersteunt en de onderkant van de afzuigkap moet minstens 65~cm bedragen Indien een verbindingsbuis bestaande uit twee ofeer delen gebruikt worden, dan moet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.
Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.

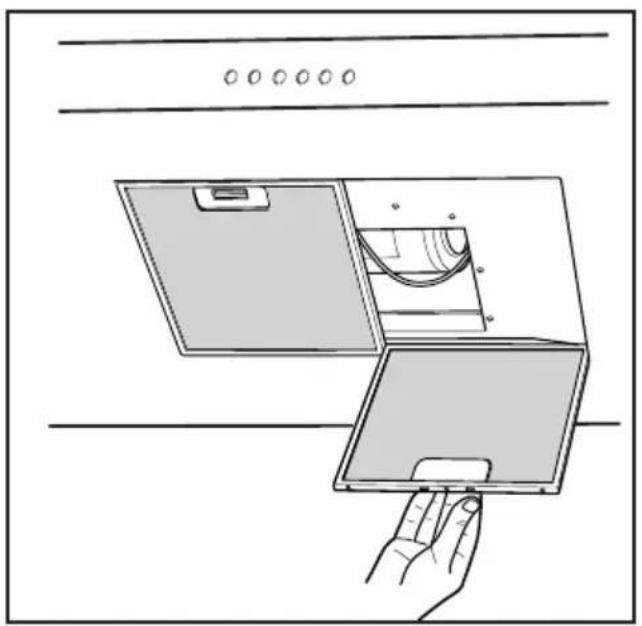

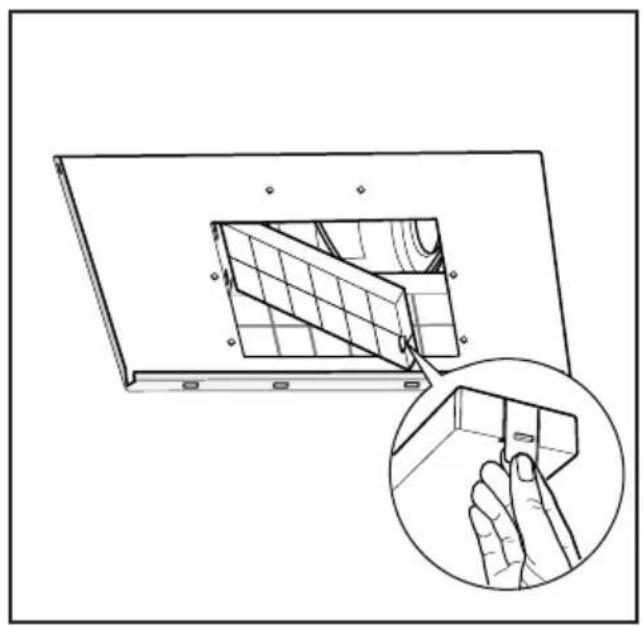

Voordat u verder gaat met de montage dient u, om het apparaat makkelijk te konnen verplaatsen, de anti-vetfilter(s) te verwijderen (Afb.16).
Bij montage van het apparaat in de afzuiqversie dient u voor een gat voor de luchtafvoer te zorgen.
- We raden u aan een luchtafvoerbuis te gebruiken met
een diameter van 150. Het gebruik van een reduceerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doeen toeneme
- Montage van de kap

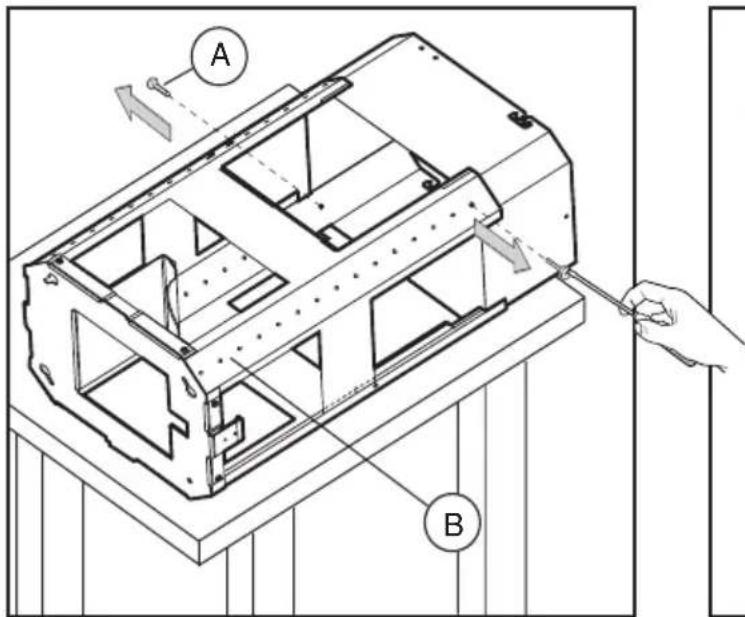

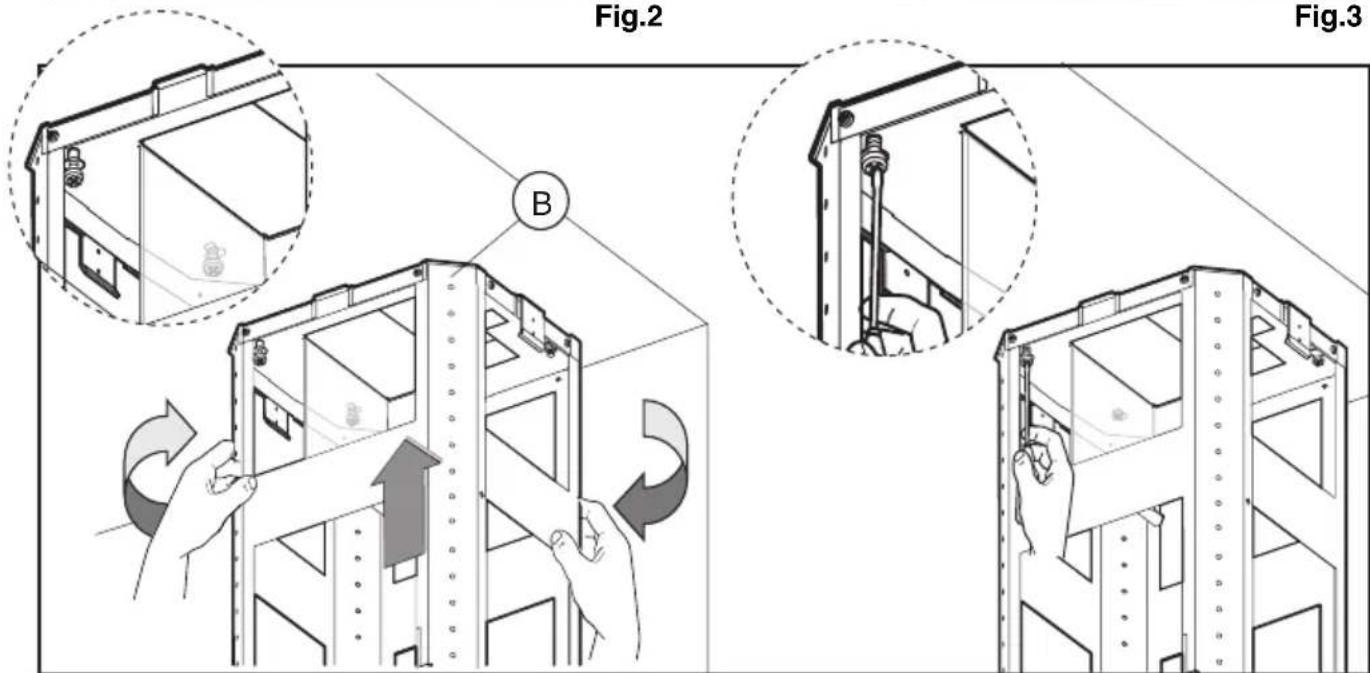

Neem de structuuruit de verpakking en verwijder de 2 schroeven A om de bovenkant van de onderkant te scheiden (afb.2).

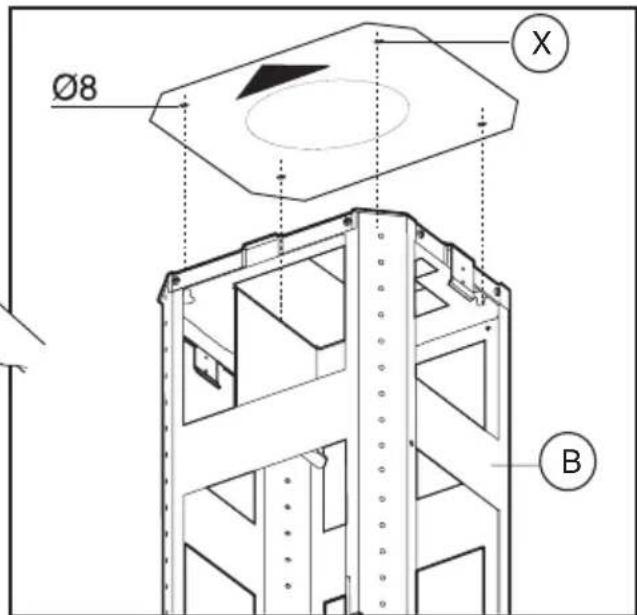

- Plaats de boormal op het plafond en zorg ervoor dat de pijl zich aan bezelfde kant van de bediening van het apparatusaat bevindt (afb.3).
boor 4 gaten 8 in het plafond en schroef de 3 schroeven vast zonder ze volledig te spannen. Zorg ervoor geen schroef in het gat teplaaten dat op de mal aangeduid wordt met X (de schroeven en expansiepluggen要去en geschikt zichn voor het type muur).
- Neem het bovenste deel van structuur B (afb.4) en plaats het op de 3 Niet volledig vastgedraide schroeven, in overeenstemming met de 3 sleuven.
Maak eenkleine draaibeweging om het deel vast te zieten (afb.4).
Draai de vierde schroef X vast en span de resterende 3 schroeven voor de definitieve blokkering van het bovenste deel van structuur B

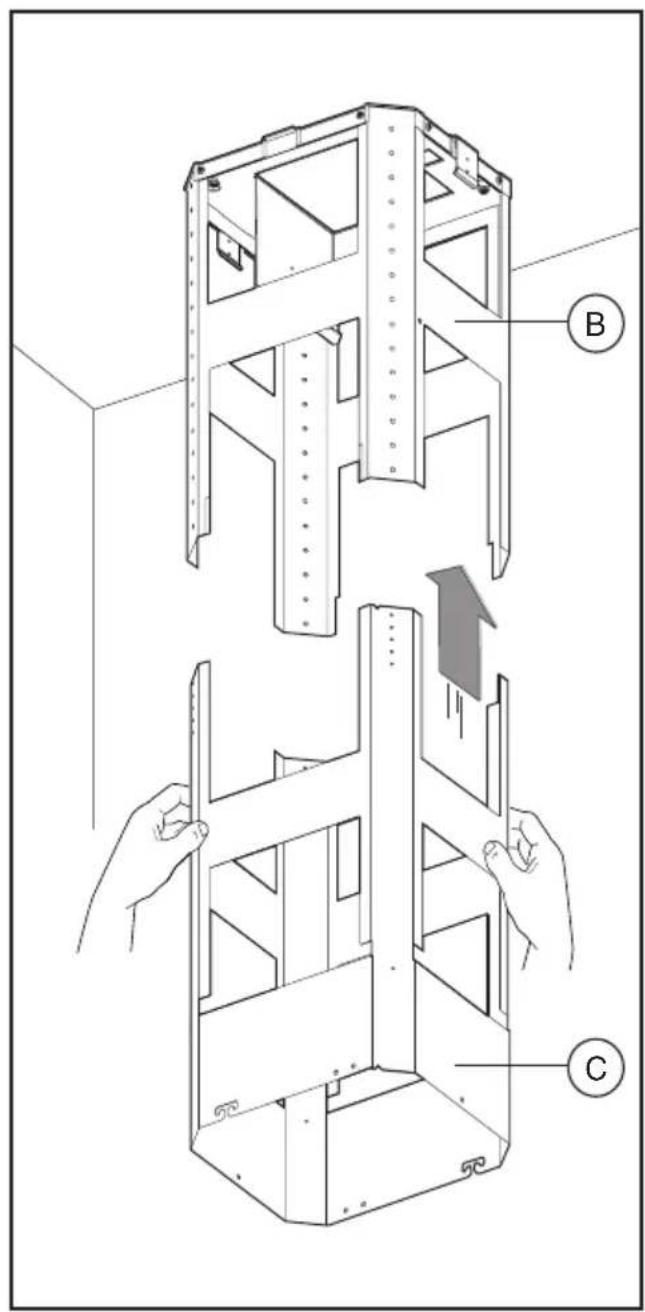

- Neem het onderste deel van de telescoopstructuur C enplaats het op het bovenste deel B (afb.5).

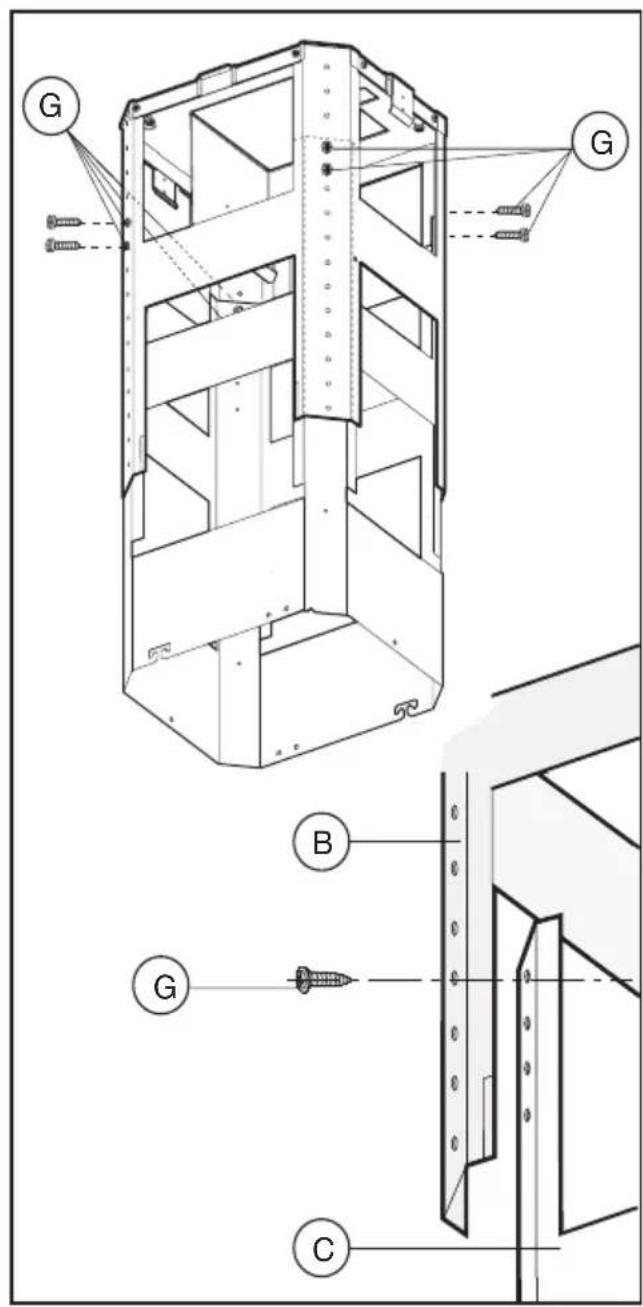

Stel de gewenste hoogte in en neem alsuitgangspunt de waarden die aangeduid worden in (afb.15).Vastzetten met de 8 bijgeleverde schroeven G (afb.6).
-

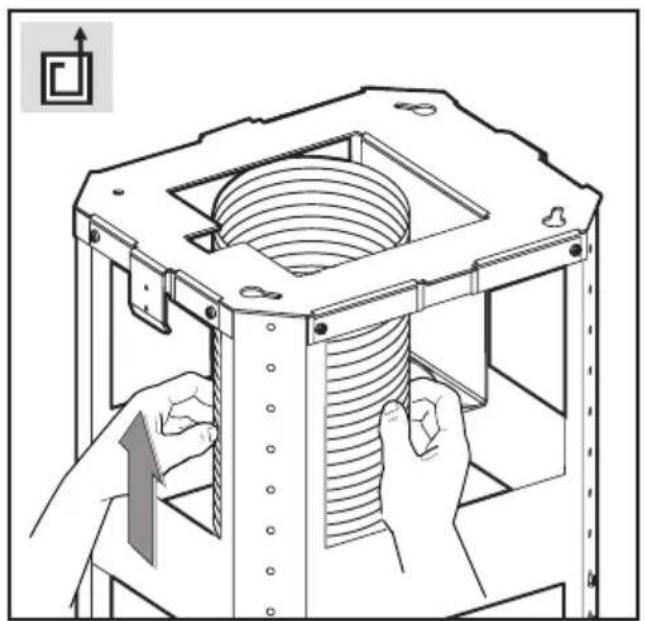

Afzuigversie: bevestig de buigzame leiding op het waarvoort bestemde gat van de luchtafvoer (afb. 7).
-

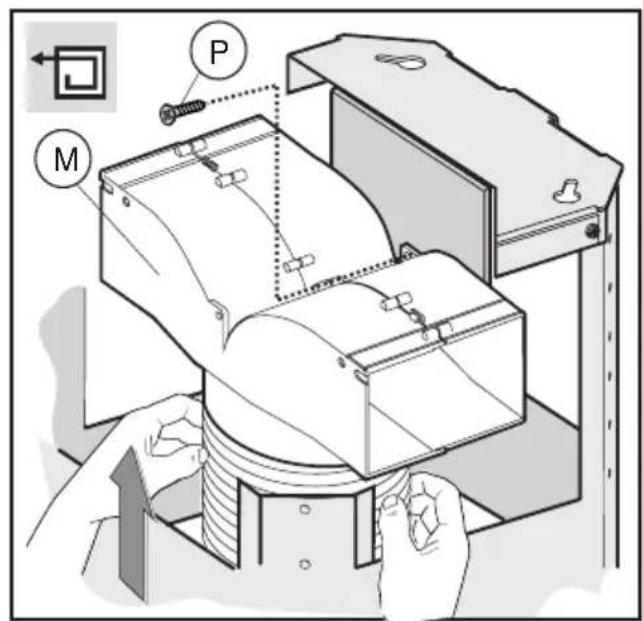

Filterversie: sluit de buizgame leiding aan op deflector M en bevestig schroef I zoals getoond wordt in (afb.8). De actieve koolstoffilters要去en op de afzuiggroep geplaatst worden die zich binnen in de kap befindt (afb.17).
-
Indien uw product worden geleverd met een verbindingsflens dient u, voor u de afzuigkap aan de behuizing bevestigt, de montage uitvoeren die worden aangegeven in Afb. 9.

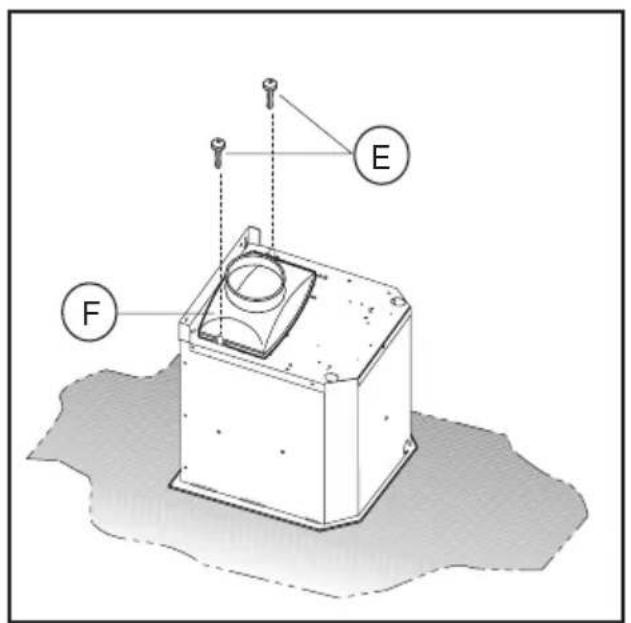

Pak de verbindingsflens F en monteer hem aan de bovenzijde van de afzuigeenheid van de kap met de 2 schroeven E (afb. 9).

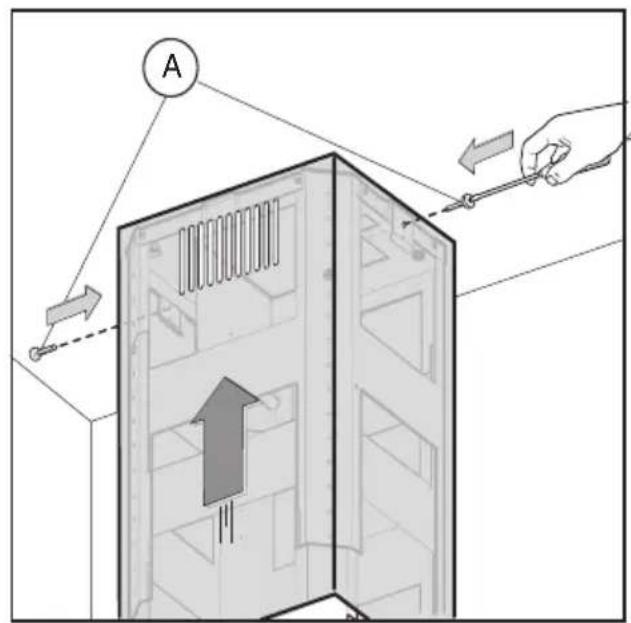

- neem de bovenste schoorsteen en bevestig het op de structuur met de 2 schroeven A (afb.10).
Verbind de onderste schoorsteen met de bovenste en bevestig het zorgvuldig met plakband L (afb.11a).
- Draai de 2 schroeven O max. 3 mm los (afb.11a).
Plaats de afzuiggroep in de structuur en zorg ervoor dat de schroeven O, die eerder losgedraaid waren, in de sleuven in het onderste deel vastbezet worden, zoals (afb.11b) toont.

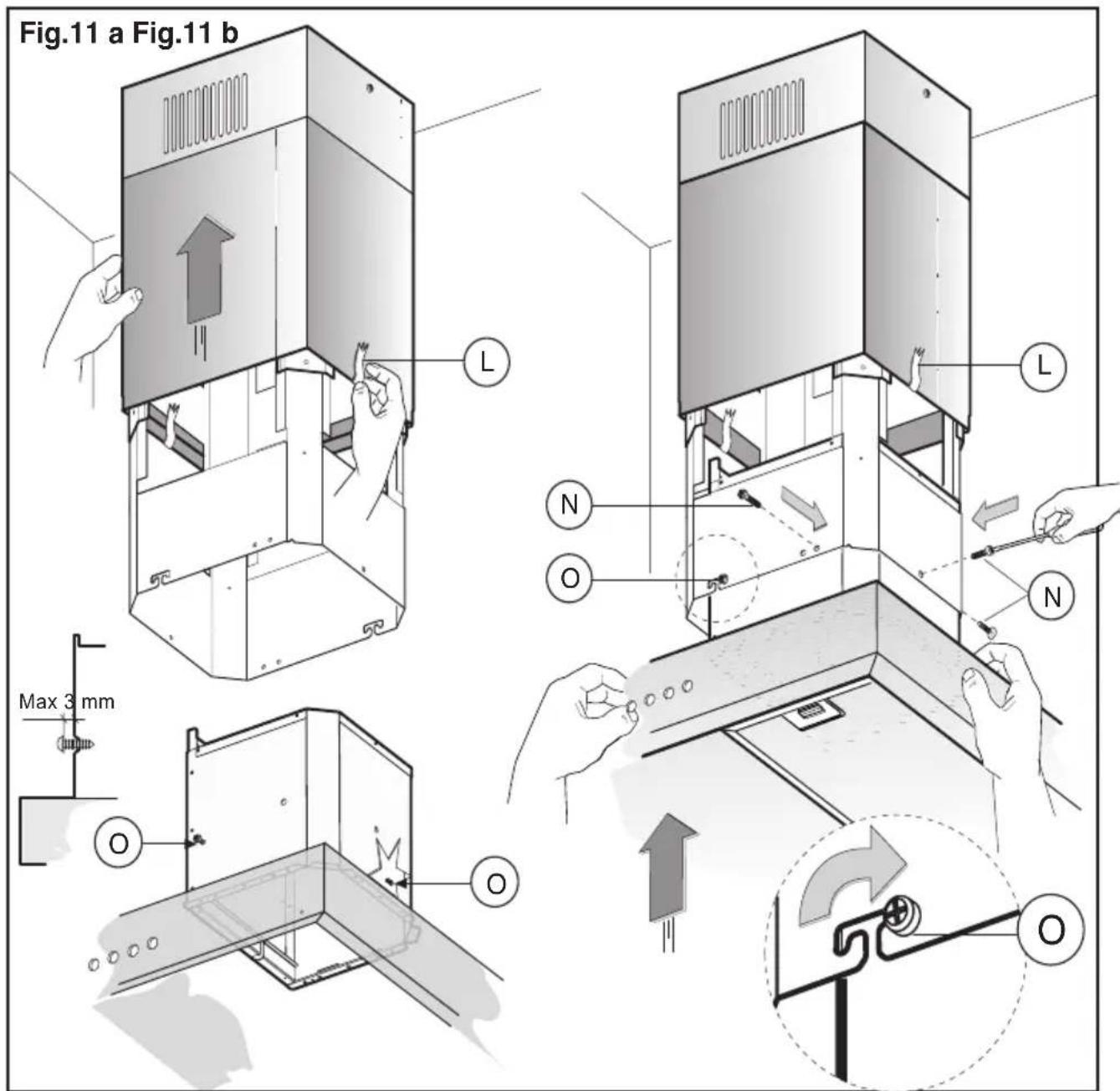

Draai de 3 (bijiogeleverde) schroeven N vast en span de 2 schroeven O (afb.11b).

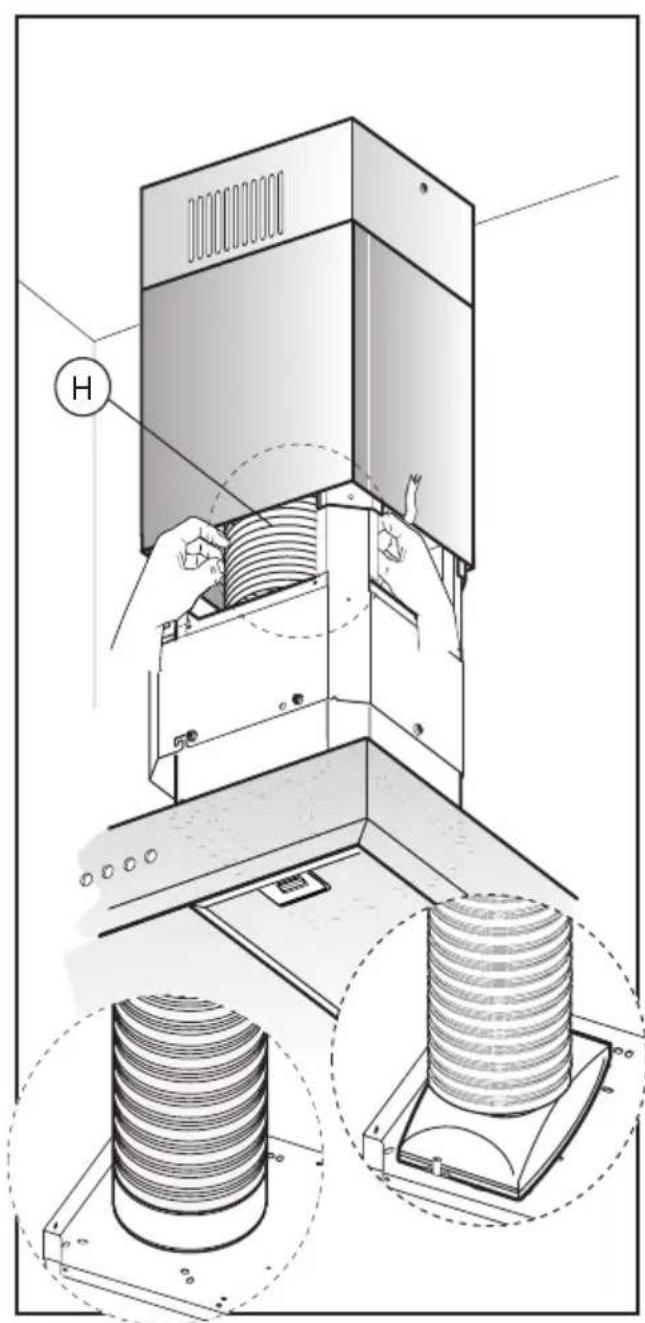

- bevestig de (niet bijgelveerde luchtafvoerleiding H op de verbindingsflens F (afb.12)

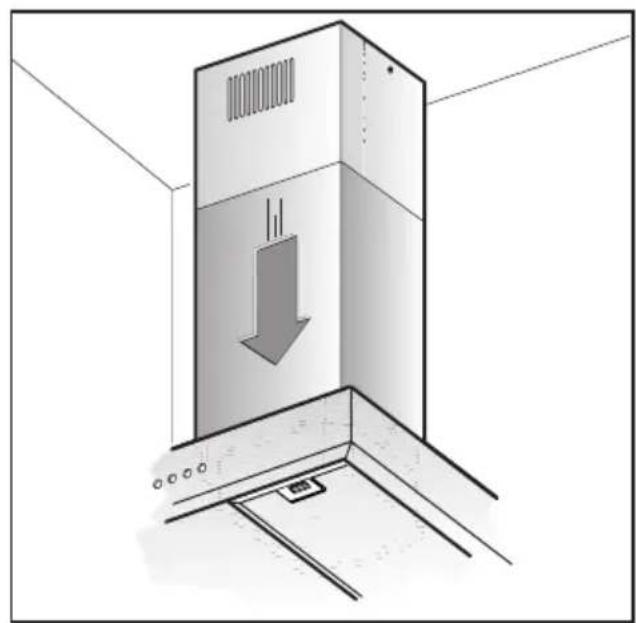

-Verwijder het plakband L enplaats de onderste schoorsteen boven op het hoofddeel van de kap (afb.13).
Indien uw apparataat uitgerust is met de onderste schoorsteen die met schroeven op het hoofddeel van de kap bevestigd moet worden, dan verwijdert u de vetfilters van de kap met behulp van de betreffende handgrepen (afb.16).

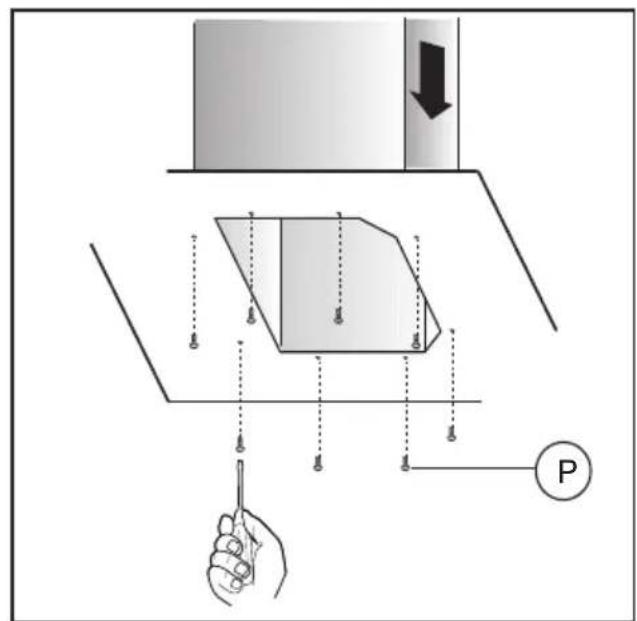

Schroefervolgendsde leiding van de onderste schoorsteen vast vanuit de binnenkant van de kap, gebruik makend van de schroeven P (afb.14).
Plaats tenslotte de filters terug in hun zittingen.
GEBRUK EN ONDERHOUD
- We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te lately nadat het eten vereid is, voor een optimale luchtverversing.
De goede werkig van de afzuiigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder要去 men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof. - Het vetfilter dient voor het tegenhonden van de vetdeeltjes die in de lucht circuleren, en raakt waarom oververzadigd na onvoorzienbare perioden, afhankelijk van het gebruik van het apparatus.
Het acrylfilter, dat op het rooster ligt, moet worden verwangen. wanneer de tekst, die door het rooster zichtaar is, van kleur verandert en de inkt zich verspreidt; het neue filter要去 zodanig erin worden gezet dat de tekst weeer zichtaar is van buiten de kap, door het rooster heb.
Als de acrylfilters Niet van deze teksten voorzien zijn, of indien er metaal/aluminiumfilters in zitten, dan要去en ze, om risico op brand te voorkomen, minimaal eens in de 2 maanden gereinigd worden door de volgende handelingen uit te voeren: - haal het filter van het rooster af en reinig het met een sopje van water en neutraal afwasmiddel, LAST het vuil maar buiten komen.
- Grondig met lauw water afspoelen en latent drogen.
De metaalfilters en/of aluminium panelen mogen ook in de vaatwasmachine gereinigd worden. Na verschillende wasbeurten van de aluminium filters können kleurveranderingen optreden. Dit geeft darüber nicht hetrecht op verranging van de filters.
Voert men de aanwijzingen betreft de verranging of het wassen Niet op, dan kan er brandgevaar optreden in de vetfilters. - De koolstoffilters zuiveren de lucht die wee in de ruimte teruggevoerd worden. De filters küssen nicht gereinigd of geregenereerd worden en要去en minimaal eens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan Niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
- Reinig regelmatig de ventilator en de andere oppervlakken met een doek gedrenkt in alcohol of in een neutraal, nicht schurend afwasmiddel.
- De verlichtingsinstallatie is ontworpen om gebruikt te worden tijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting verminder de levensduur van de lampen aanzienlijk.

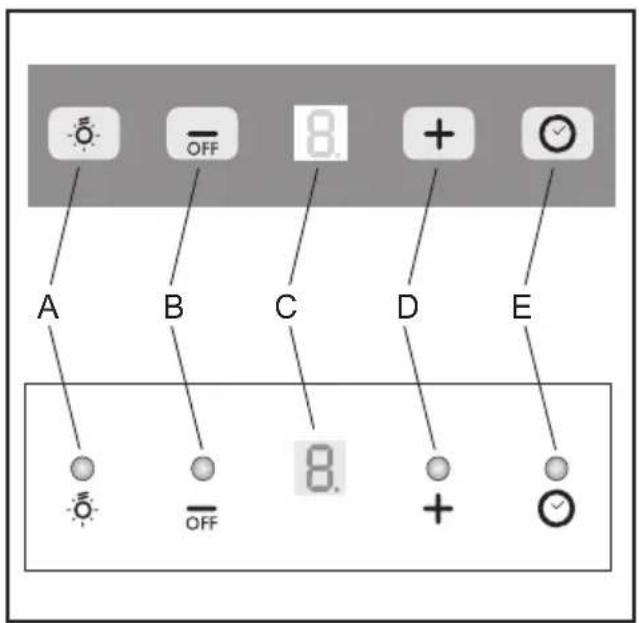

KONTROLLER: (Fig.18)
Knop A = voor het aan- en uitschakelen van de lichten
Knop B = voor het aan- en uitschakelen van de wasemkap.
Het apparaat worden aangeschakeld op de 1ste能力和. Als de kap aan is druk 2 sec. lang op de knop op dezeui te schakelen. Als de kap op de 1ste能力和 aangeschakeld is, is het Niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de能力和 huid van de motor.
Display C = geeft de geseleerde motorsnelheid en de inschakeling van de timer aan.
Knop D = Voor het inschakenen van de afzuiigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend worden terwijl de afzuiigkap in stand 3 staat, worden de intensiefstand ingesteld. Dit houdt in dat de afzuiigkap gedurende 10 minutes op vol vermogen zal werkken, waarna hij automatisch terugkeert
haar stand 3. Tijdens deze functie knippert het display C.
Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door waar op de toets E te drukken worden de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knippenen. De Timer kan Niet worden ingeschakeld als de functie intensieve snelheid is geactiveerd.
Als, wanner het apparaat uit is, de toets E 2 seconden lang worden ingedrukt, worden de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minutes lang op de eerste snugheid in. Als deze functie is geactiveerd zullen de lijgedeeltes op het display een draaiende beweging make. Zodra dezeijd is verstreten gaat de motor uit en verschijnt op het display de letter
"C" totdat, na wee 50 minuten, de motor opniew voor 10 minuten gaat draaien, enzovoort.
- Vetfilters/koolstoffilters verzadigd : Fig.18
- Als het display C knippert en de ventilatiesnelheid worden aufgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.
- Als het display C knippert en de ventilationsnelheid worden afgewisseld met de letter A (bv. 1 en A) dienen de koolstofffilters te worden verrangen.
Als het schone filter waar op+zijnplaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.
- KONTROLLER: ELEKTRONISCHE (Fig. 19 A)
A = knop LICT
B = knop UIT/EERSTE SNELHEID
C = knopTWEEDESNELHEID
D = knop DERDE SNELHEID
E=knopTIMER AUTOMATISCHE ONDERBREKING na 15 minutes (*)
F = knop RESET ALARM VERZADIGDE FILTERS
Als het lampje "verzadigde filters" flickkert moeten de vetfilters gereinigd worden. Als het lampje brandt zonder te flikkeren moeten de vetfilters gereinigd worden en de koolstofffilters verrangen worden (in geval van luchthercirculatie). Nadat de filters verrangen en gereinigd�ij op de knop drukken om de functie wee in te stellen.

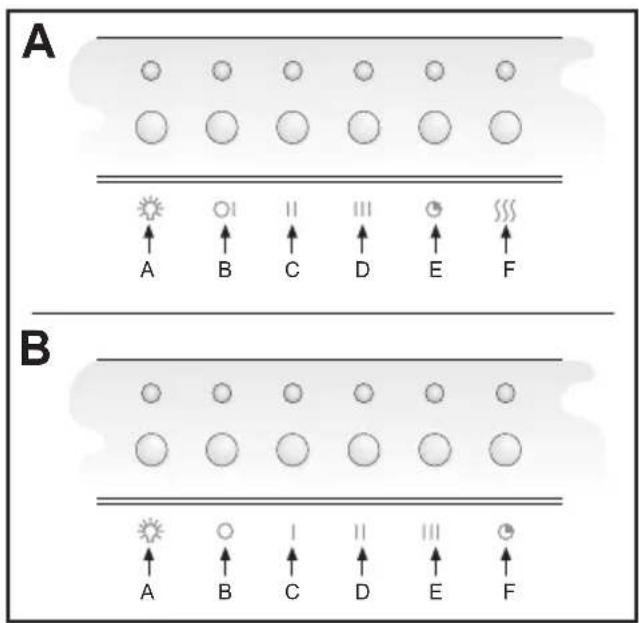

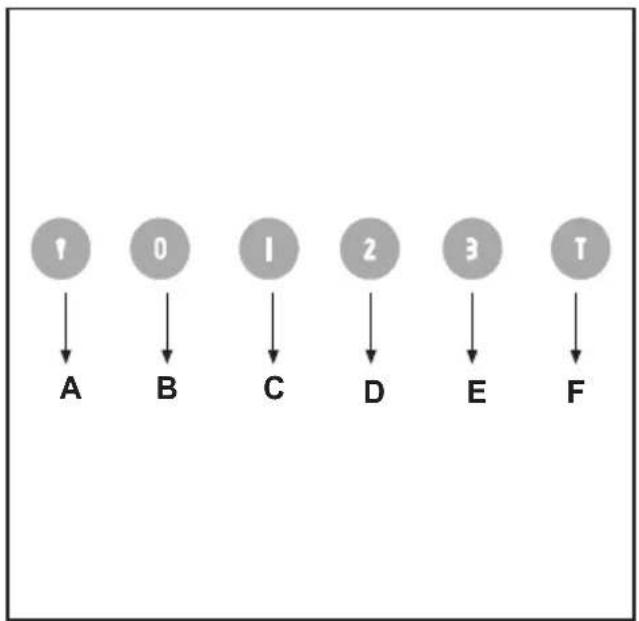

- KONTROLLER : (Fig.20) MED IYS- (Fig.19 B) ELEKTRONISCHE�zijn de symbolen hieronder weergegeven:
A = knop LICT
B = knop UIT
C = knop EERSTE SNELHEID
D = knopTWEEDW DERDE SNELHEID
E = knop DERDE SNELHEID
F = knop TIMER AUTOMATISCHE ONDERBREKING na 15 minuten (^*) - Indien uw apparaat voorzien is van de INTENSIEVE slelheidsfunctie, drukt u dan ongeveer 2 seconden op toets E zodate functie geactiveerd worden gedurende 10 minutes, waarna het terugkeert maar de erder ingestelde slelheid.
Wanneer de functie actief is knippert de LED: Om de functie te onderbreken voordat de 10 minutes verstreten zich drukt u opnieuw op toets E.
Door 2 seconden op toets F te drukken (met uitgeschakelde kap) worden de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minutes in bij de eerste snugheid. Zodra de functie geactiveerd worden start de motor bij de 1^e snugheid, gedurende 10 minutes. Tijdens dezeijd要去en de toetsen F en C tegelijkkortijd knipperen. Na het verstreijken van这点ijd gaat de motoruit en blijft de led van toets F permanent branden tot na 50 minutes de motor opnieuw van start gaat bij de eerste snugheid en de leds van de toetsen F en C waar geduren 10 minutes knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddelijk terug maar de gewone werkking (drukt u bijvoorbeeld op toets D dan worden de functie "clean air" geactiveerd en gaat de motor onmiddelijk over maar de 2^de snugheid. Drukt u op toets B dan worden de functie geactiveerd)
(*) De knop "timer/automatische onderbreking" zorgt ervoor dat de afzuigkap Niet meteen stopt, deutsche za voor 15 minutes blijven functioneren, opdezelfde snugheidsstand waarop de kap ingesteld stond.
- Vetfilters/koolstoffilters verzadigd Fig.19 B - Fig.20: - Wanner de toets A knippert met een freqentie van 2 sec.,要去en de vetfilters worden gereinigd.
- Wanner de toets A knippert met een freqentie van 0,5 sec.,要去en de koolstoffilters worden verrangen. Als het schone filter weer op zijnplaats zit dient u een reset uit te voeren van het elektronische geheugen door circa 5 seconden op de toets A te drukken, totdat deze stoot met knipperen.

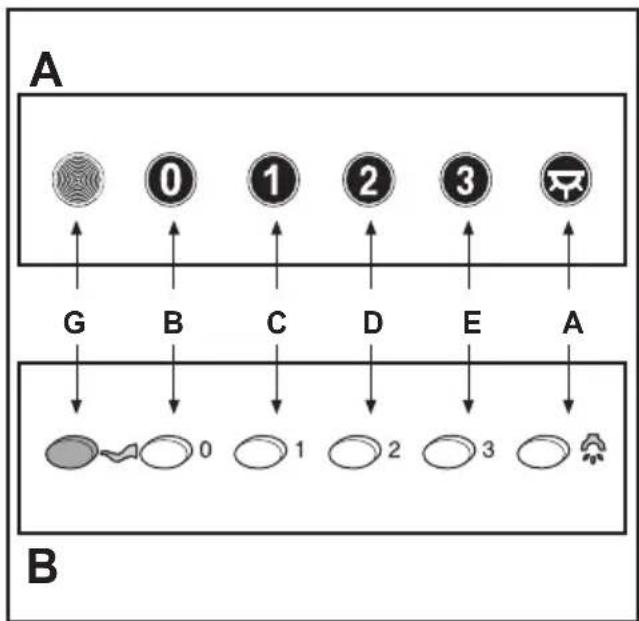

- KONTROLLER: (Fig.21A) MEKANISKE (Fig.21B) ELLIPTISCH
zijn de symbolen hieronder weergegeven:
A = knop LICT
B = knop UIT
C = knop EERSTE SNELHEID
D = knop TWEEDW DERDE SNELHEID
E = k np DERDE SNELHEID
G = controleampje WERKENDE MOTOR
DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.
