GEBRUIKSAANWIJZING W690 EXTRA KIT FLEXIO WAGNER

Vertaling van de originele gebruiksaanwijzing

HARTELIJK DANK VOOR UW VERTROUWEN

Wij feliciteren u met de aankoop van dit merkproduct van Wagner en zijn ervan overtuigd, dat u er veel plezier van zult hebben.

Voor vragen, suggesties en wensen staan wij graag voor u klaar via de website www.wagner-group.com/service.

Inhoudsopgave

1.Uitleg van de gebruekte symbolen 55
2. Algemene veiligheidsaanwijzingen 55
3. Veiligheidsaanwijzingen voor spuitpistolen 58
4. Beschrijving/ Leveringsomvang 59
5.Toepassingsbereik 59
6. Voorbereiding van de werkplek (bij binnenwandverf) 60
7.Voorbereiden van het materiaal 60
8. Inbedrijftstelling 61
9. Instelling van de gewenste spuitstraalvorm (Gravity spuitopzet) 62
10. Instelling van de gewenste spuitstraal-vorm (Wall Extra I-Spray spuitopzet). 62
11. Instelling van de materiaalhoeveelheid (Standard spuitopzet) (Afb. 12). 62
12. Instelling van de materiaalhoeveelheid (Wall Extra I-Spray spuitopzet) 63
13.Instelling van de luchthoeveelheid (Afb. 14) 63
14. Spittechniek 63
15. Buiten bedrijf stellen en reinigen 64
16. Buiten bedrijf stellen en reinigen (Wall Extra I-Spray spuitopzet). 64
17. Buiten bedrijf stellen en reinigen (Gravity spuitopzet) 65
18.Onderhoud 66
19. Reserveonderdelenlijst 67
20. Accessoires 68
21.Milieu 68
22. Belangrijke aanwijzing m.b.t. productaansprakelijkheid! 68
23.Verhelpen van storingen 68
24. Technische gegevens 70

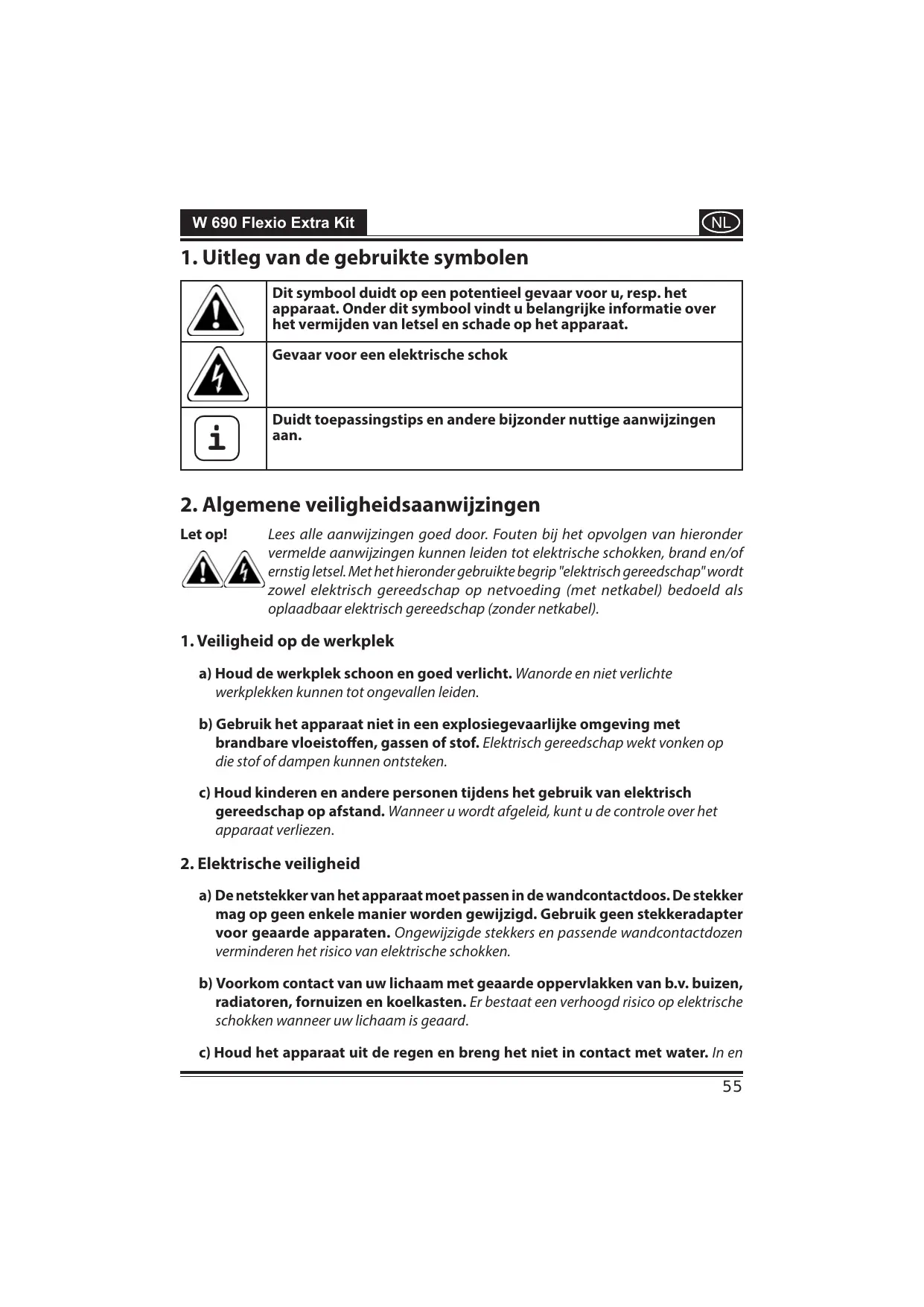

1. Uitleg van de gezebruikte symbolen

!	Dit symbol duidt op een potentieel gevaar voor u, resp. het apparaat. Onder dit symbol vindt u belangrijke informatatie over het vermijden van letsel en schade op het apparaat.
	Gevaar voor een elektrische schok
i	Duidt toepassingstips en andere bijzonder nuttige aanwijzingen aan.

2. Algemene veiligheidsaanwijzingen

Let op!

Lees alle aanwijzingen goed door. Fouten bij het opvolgen van hieronder vermelse aanwijzingen konnen leiden tot elektrische schokken, brand en/of ernstig letsel. Met het hieronder gebruikte begrip "elektrisch gereedschap"wordt zowel elektrisch gereedschap op netvoeding (met netkabel) bedoeld als oplaadbaar elektrisch gereedschap (zonder netkabel).

1. Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Wanorde en nicht verlichte werkplekken können tot ongevallen leiden.
b) Gebruik het apparaat Niet in een explosiegevaarlijke omgeving met brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap wekt vonden op die stof of dampen hunnen ontsteken.
c) Houd kinderen en andere Personenijdens het gebruik van elektrisch gereedschap op afstand. Wanner u wordt afgeleid,kest u de controle over het apparaat verliezen.

a) De netstekker van het apparaat moet passen in de wandcontactdoos. De stekker mag op geen enkele manier worden gewijzigd. Gebruik geen stekkeradapter voor geaarde apparaten. Ongewijzigde stekkers en passende wandcontactdozen verminderen het risico van elektrische schokken.
b) Voorkom contact van uw lichaam met geaarde oppervlakken van b.v. buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken wonneer uw lichaam is geaard.
c) Houd het apparaat uit de regen en breng het Niet in contact met water. In en

elektrisch apparaat binnendringend water verhoogd het risico van elektrische schokken.

d) Gebruik de netkabel Niet voor andere doeleinden, b.v. om het apparaat aan te dragen, op te hangen of om de stekkeruit de wandcontactdoos te trekken. Houd de kabel verwijderd van warmtebronnen, olie, scherpe randen of bewegende delen van apparaten. Beschadigde kabels en kabels die in de war zichn verhogen het risico van elektrische schokken.
e) Als u met elektrisch gereedschap buiten werkt, gebruik dan uitsluitend verleungsnoeren die ook voor buiten geschikt zijn. Het gebruik van voor buitengebruik geschikte verlangkabels verminder het risico van elektrische schokken.
f) Als het gebruik van het apparaat in een vochtige omgeving nicht valt te vermijden, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar voorkomt het risico van een elektrische schok.

a) Wees alert, let op wat u doet en gebruik uw gezond verstand bij het werken met elektrisch gereedschap. Gebruik het apparaat Niet wanner u moe bent of onder de invloed bent van drugs, alcohol of medicijnen. Eén moment van onachtzaamheidijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
b) Gebruik persoonlijke beschemmingsmiddelen en draag alg'tijd een veiligheidsbril. Het gebruik van persoonlijke beschemmingsmiddelen, zoals stofmasker, antislip veiligheidsschoenen, veiligheidshelm of gehoorbeschering, afhankelijk van type en gebruik van het elektrisch gereedschap, verminder het risico van letsel.
c) Voorkom onbedoeld starten van het gereedschap. Overtuig u ervan, dat het elektrische gereedschap isuitgeschakeld voordat u het op de stroomtoevoer aansluit, het oppakt of draagt. Wanner u tijdens het dragen van het apparaat een vinger op de schakelaar houdt of het apparaat ingeschakeld op de netvoeding aansluit, kan dit leiden tot ongevallen.
d) Verwijder afstelgereedschap of moersleutels voordat u het apparaat inschakelt. Gereedschap of een moersleutel die zich in een draaiend deel van het apparaat bevindt, kan leiden tot letsel.
e) Vermijd een abnormale lichaamshouding. Zorg voor een goede houding en bewaar op elk moment uw evenwicht. Dan(Int u het apparaat in onverwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loszittende kleding of sierraden. Houd haren, kleding en handschoenen verwijderd van bewegende delen. Loszittende kleding, sierraden of lange haren konnen door bewegende delen worden gegren.
g) Pas op voor een vals gevoel van veriligheid en neem de veriligheidsvoorschriften

voor elektrisch gereedschap in acht, ook wanner u na veelvuldig gebruik vertrouwd met het elektrisch gereedschap bent. Onoplettendheid kan binnen een fractie van een seconde tot ernstig letsel leiden.

4. Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat u het apparaat Niet overbelast. Gebruik voor uw werkzaamheden het waarvoor bedoelde elektrische gereedschap. Met het juiste elektrische gereedschap werkt u better en veiliger binnen het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Verwijder de stekkeruit de wandcontactdoos voordat u afstellingen aan het apparaat uitvoert, accessoires verrangt of het apparaat aan de kant legt. Deze voorzorgsmaatregel voorkomt dat het apparaat onbedoeld worden gestart.
d) Bewaar elektrisch gereedschap, wanneer het Niet worden gebruikt, buiten bereik van kinderen. Laat geen personen met het apparaat werkden die waar Niet mee vertrouwd zijn of die deze aanwijzingen Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen worden gebruikt.
e) Onderhoud het apparaat zorgvuldig. Controleer dat bewegende delen correct functioneren en Niet klemmen en dat er geen onderdelen zijn gebroken of zodenig beschadigd dat de werking van het apparaat nudelig worden beinvloed. Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongevallen worden veroorzaakt door slecht onderhonden elektrisch gereedschap.
f) Gebruik elektrisch gereedschap, accessoires, hulpmiddelen enz. in overeenstemming met deze aanwijzingen en zoals voor dit specifieke type apparaatis voorgeschreven. Houdaar bijrekening met dewerkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor ander dan het bedoelde gebruik kan leiden tot gevaarlijke situatuies.
g) Zorg ervoor dat de grepen en greepvlakken schoon en vrij van olie en vet blijven. Gladde grepen en greepvlakken makeen een veilig gebruik en controle over het elektrisch gereedschap in onverwachte situatuies onmogelijk.

5. Service

a) Laat het apparaat uitsluitend repareren door gekwalificeerd technisch personeel en uitsluitend met originele onderdelen. Daarmee blijft de veiligheid van het apparaat gewaarborgd.
b) Wanner het netsnoer van dit apparaat is beschadigd, moet dit door de fabrikant, zich klantenservice of een gelijkwaardig gekwalificeerd persoon

wordenervangenomgevarentevoorkomen.

3. Veiligheidsaanwijzingen voor spuitpistolen

• Let op! Draag adembescherming: verfnevel en oplosmiddeldampen zijn schadelijk voor de gezondheid. Werk uitsluitend in ruimten met goede natururlijke ventilatie of gebruik geforceerde ventilatie. Het dragen van werkkleding, veiligheidsbril, gehoorbescherming en handschoenen worden aanbevolen.

LET OP! GEVAAR VOOR LETSEL!
Richt de spuitstraal nooit op Personen of dieren!

Stopcontacten en schakelaars beslist aflplakken. Gevaar voor een elektrische schok door binnendringend spuitmaterialiaal!

Pas op! Apparaat nooit met beschadigde of ontbrekende spuitkopafdichting latent werken. Bij ontbrekende of beschadigde spuitkopafdichting kan vloeistof in het apparaat binnendringen en daardoor het risico op een elektrische schok toenemen. Controller de spuitkopafdichting voor elk gebruik en draai de moer goed vast.

• De spuitpistolenogens nicht worden gebruikt voor het verspuiten van brandbare stoffen.
• De spuitpistolen mogen nicht worden gereinigd met brandbare oplosmiddelen.
• Houd rekening met gezaren die het gevolg können zijn van het verspoten materiaal en neem tevens de aanwijzingen op de verpakking of van de fabrikant van het materiaal inucht.
• Verspuiit geen materialen waarvan u de eventuele gezaren nicht kent.
• De spuitpistolenogens nicht worden gebruikt op arbeidsplaatsen, die vallen onder de wetgeving voorplaatsen waar ontploffingsgevaar kan heersen.
• Om explosiegevaarijdens spuitwerkzaamheden te voorkomen,要去 worden gezorgd voor goede natuurlijke of geforceerde ventilatie.
• Tijdens het spuiten mogen zich in de omgeving geen ontstekingsbronnen bevinden, zoals open vuur, brandende sigaretten, vonken, gloeidraden en hete oppervlakken.
• Let erop, dat er geen oplosmiddeldampen door het apparaat worden aangezogen. Spuit zich over het apparaat!
• Het spuitpistol is geen spelelgoed. Laat nooit kinderen met het spuitpistol werken of ermee spelen.
• Verwijder voor alle werkzaamheden aan het spuitpistool de netstekker UIT de wandcontactdoos.

• Dek de oppervlakken die niedt要去en worden gespoten af. Houd er tijdens de werkzaamheden rekening mee dat verfnevel b.v door de wind over große afstanden kan worden verplaats en daardoor schade kan veroorzaken.

• Het apparaat mag uitsluitend worden gebruikt met goede werkend ventiel. Stop het gebruik van het apparaat wanner er verf in de ventilatieslang (Afb. 1, Pos. 17) omhoog komt!

• Demonteer en reinig de ventilationslang, het ventiel en het membraan; verwang zonodig het membraan.
  Leg het spuitpistol niet neer.

Met originele WAGNER accessoires en reserveonderdelen heeft u de garantie dat aan alle veriligheidsvoorschriften is voldaan.

4. Beschrijving/ Leveringsomvang

Beschrijving/Leveringsomvang (Afb. 1)
1) Luchtkap	2) Spuitkop
3) Wartel	4) Instelling spuitstraalbreedte
5) Wall Extra I-Spray spuitopzet	6) Trekker
7) Materiaalregeling	8) Pistoolgreep
9) Aan/uit-schakelaar	10) Draaggreep
11) Luchtregeling	12) Luchtslang
13) Deksel luchtfiltercompartiment	14) Pistoolhouser
15) Reservoir (800 ml)	16) Ventiel
17) Ventilatieslang	18) Draagriem
19) Gravity spuitopzet	20) Roerstaaf
21) Vultrechtter (2 stuks)	22) Reservoir (150 ml, Gravity spuitopzet)
23) Reservemondstukafdichting (Gravity spuitopzet)*	24) Oefeningsposter (zonder afbeelding)
25) Gebruiksaanwijzing (zonder afbeelding)	26) Smeervet (zonder afbeelding)*

• Bevindt zich in het reservoir, a.u.b. voor inbedrijfname verwijdersen!

5. Toepassingsbereik

Met de W 690 kan een groot+aantal coatingmaterialen verwerkt worden.

Afhankelijk van het coatingmaterial moet een ander spuitopzetstuk gebruikt worden:

Verwerkbare materialen	Spuitopzet
Dunvloeibare coatingmaterialen: Oplosmiddelhoudende en waterverdunbare lakken, beitsen, grondverven en houtveredelings-middelen.	Gravity

Binnenwandverf (dispersies en latexverf)

Wall Extra I-Spray

Niet-verwerkbare materialen

Materialen die sterk schurende bestanddelen bevatten, façadeverf, logen en zuurhoudende coatingmaterialen. Brandbare coatingmaterialen.

6. Voorbereiding van de werkplek (bij binnenwandverf)

Stopcontacten en schakelaars beslist afplakken. Gevaar voor een elektrische schok door binnendringend spuitmaterial! Dek alle oppervlakken en objecten af, die nicht gespoten要去en worden of verwijder deze uit het werkbereik. Wagner stelt zich nicht aansprakelijk voor schade die ontstaat door verfnevel (overspray). Silicaatverf tast bij contact glas- en keramiekvlakken aan! Alle overeenkomstige oppervlaken要去enhaarom beslist compleet worden afgedekt.

Let op de kwaliteit van het gebruekte aflplakband.

Gebruik op behang en geverfde ondergronden Niet een te sterk hechtend plankband om beschadigingen bij het verwijderen te vermiijden. Verwijder de plankbanden langzaam en gelijkmatig; in geen geval schoksgewijs. Laat de oppervlakken alleen zo lang als nodig is afgeplakt, om möglichke resten bij het verwijderen te minimaliseren.

Let ook op de instructies van de plankbandfabrikant.

7. Voorbereiden van het materiaal

• Roer het materiaal grondig om in de originele bak. Bij binnenwandverf worden hoervoor een roerwerk aanbevolen.

De W 690 werk ontwikkeld, om iedere universe verf onverdund te kuren verwerken. Bij gladde ondergrond en bijzonder dikvloeibare, gelachtige verf moet 10% verdund worden. Ook bij te grove verstuving of een, zelfs bij maximale instelling, te geringe transporthoeveelheid kan verdunningoodzakelijk+zijn.

Gedetailleerde informatatie over de afzonderlijke materialen en de maximaal toegestane verdunning is te vinden op het technische gegevensblad van de materiaalfabrikant (bijv. beschikbaar op internet).

Spuitmaterialiaal minimaal op kamertemperatuur leidt tot een beter spuitresultaat.

8. Inbedrijfstelling

Controleer voor aansluiting op het lichtnet dat de netspanning overeenkomt met de gegevens op het typeplaatje.

Plaats het apparaat uitsluitend op een schone, vlakke ondergrond zodat het geen stof kan aanzuigen.

1) Bevestig de draagriem aan het apparatusat. (Afb. 2)
2) Monteer de luchtslang (Afb. 3, A + B). Steek de luchtslang stevig in de aansluiting op het apparaat en op de pistoolgreep.

Wall Extra I-Spray spuitopzet

3) Schroef het reservoir los van het spuitpistol.
4) Positioneer de stijgbuis. (Afb. 4) Bij een juiste stand van de stijgbuis kan de inhoud van het reservoir nagenoeg zonder achechterblijvende restanten worden verspoten. Bij spuitwerkzaamheden op liggende voorwerpen: stijgbuis maar voren draaien. (Afb. 4A) Bij spuitwerkzaamheden boven het hoofd: stijgbuis maar achteren draaien. (Afb. 4B)
5) Plaats het reservoir op een stuk papier en vul deze met het voorbereide materiaal. Draai het reservoir stevig aan het spuitpistol vast.
6) Koppel voor- enchterstuk van het pistool aan elhaar. (Afb. 5)

Gravity spuitopzet

7) Plaats het reservoir in de pistoolbehuzing en bevestig deze door de bajonetsluiting te draaien. (Afb. 6)
8) Koppel voor- enchterstuk van het pistol aan elkaar. (Afb. 5)
9) Pistol met uitklapbare standvoet op een vlakke ondergrond zetten.

Vul het reservoir alleen wanner dit aan het pistool is bevestigd, anders loopt de coatingstof eruit.

10) Giet de Voorbereide coatingstof in het reservoir.
11) Reservoir met deksel sluiten.
12) Bevestig de slangen van de klep aan het reservoirdeksen en de pistoolbehuizing. (Afb. 7)

De bijgevoegde oefeningsposter is ideaal, om zich met de bediening van het spuitpistol vertrouwd te makeen. Na deze eerste spuitpogingen, moet doelmatig op karton of soortgelijke ondergrond een spuittest worden uitgevoerd, om de materiaal- en luchthoeveelheid voor een optimaal spuitbeeld vast te stellen. Gedetailleerde informatie over deze instelleningen is te vinden in de volgende hoofdstukken 9 -13.

9. Instelling van de gewenste spuitstraalvorm (Gravity spuitopzet)

WAARSCHUWING! Gevaar voor verwonding! Nooitijdens het instellen van de luchtkap aan de handbeugel trekken.

Draai de wartel (afb. 8, 1) iets los en draai de luchtkap (2) in de gewenste spuitvormstand (pijl).

Afb. 9 A = verticale vlakke straal → voor het horizontaal opbrengen van verf

Afb. 9 B = horizontale vlakke straal voor het verticaal opbrengen van verf

Afb. 9 C = rond straal → voor hoeken en randen en voor moeilijk bereikbare oppervlakken

10. Instelling van de gewenste spuitstraalvorm (Wall Extra I-Spray spuitopzet)

WAARSCHUWING! Gevaar voor verwonding! Nooitijdens het instellen van de luchtkap aan de handbeugel trekken.

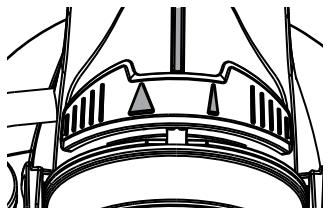

Door draaien aan de luchtkap (afb. 10, 1) können 2 verschillende spuitstraalvormen ingesteld worden.

Afb. 11 A = verticale vlakke straal → voor het horizontaal opbrengen van verf

Afb. 11 B = horizontale vlakke straal voor het verticaal opbrengen van verf

Met de rode instelhendel kan aanvullend:tussen een brede () en een smalle () spuitstraal omgeschakeld worden.

11. Instelling van de materiaalhoeveelheid (Standard spuitopzet) (Afb. 12)

Bepaal de materiaalhoeveelhid door de stelschroef op de trekker van het pistool te verdraien.

• maar links draaien );
  +aar rechts draaien moreover materialial

12. Instelling van de materiaalhoeveelheid (Wall Extra I-Spray spuitopzet)

De materiaalhoeveelheid kan door draaien van de regelaar voor de materiaalhoeveelheid (afb. 13, 1) stapsgewijs van 1 (minimum) tot 12 (maximum) worden ingesteld.

13. Instelling van de luchthoeveelheid (Afb. 14)

Afhankelijk van de viscositeit (vloeibaarheid) van het te verspuien materiaal en de aard van het te coaten object kan het zinvol+zijn de luchthoeveelheid te variieren. Zeer dunvloeibare materialen, zoals waterige beits, hoeven Niet met de maximale luchthoeveelheid te worden verstoven. Het is aan te raden waar bij de luchthoeveelheid te reduceren en daardoor de spuitnevel te minimaliseren.

• maar rechts draaien );
  +naar links draaien moreoverlucht

14. Spittechniek

Het spuitresultaat worden grotendeels bepaald door hoe glad en schoon het te spuiten oppervlak vooraf is gemaaakt. Behandel het oppervlak waarom zorgvuldig voor en houd het stofvrij.

• Dek oppervlakken die nicht要去en worden gespoten af.

Belangrijk: Begin buiten het te spuiten oppervlak en voorkom onderbrekingen binnen het te spuiten oppervlak.

• De spuitbeweging要去iet met de Pols worden uitgevoerd, maar met de arm. Zo blijftijdens het spuiten de afstand tussen het spuitpistol en het oppervlak algijd gegelijk. Kies een afstand van 5 - 15 cm, afhankelijk van de gewenste straalbreedte. Bij de verwerking van binnenwandverf要去 de afstand ca. 20-30 cm (length ca. een roerstaaf) bedragen.

Afb. 15 A/15 B: GOED gelijkmatige afstand tot het object.

Afb. 15 C: FOUT ongelijke afstand heeft een ongelijke verfaanbrenging als resultaat.

Spuit bij slecht dekkende verf of sterk zuigende ondergrund in "kruisgang" (afb. 16).

Binnenwandverf in krachtige tinten minstens tweemaal aanbrengen (eerste verflaag eerst latente drogen). Daardoor word een dekkende aanbrenging bereikt.

15. Buiten bedrijf stellen en reinigen

Deskundige reiniging is een voorwaarde voor een storingsvrij gebruik van het verfopbrengapparaat. Bij Niet of ondeskundig uitgevoerde reiniging vervalt elke aanspraak op garantie. Bij het verwerken van 2-componentenlakken要去 het apparaat direct worden gereinigd.

1) Schakel het apparaat uit. Ontlucht het reservoir bij lange werkonderbrekingen en bij het beeindigen van de werkzaamheden. Dit kan worden gedaan door het reservoir kort open te draaien en weeur af te sluiten of door de trekker in te drukken en de verf terug te latent lopen in de verfemmer.
2) Demonteer het pistool. Druk de haak (Afb. 5) iota omlaag. Voorste en achefterste pistooldeel gegen elkaar draaien en uit elkaar halen.

16. Buiten bedrijf stellen en reinigen (Wall Extra I-Spray spuitopzet)

1) Draai het reservoir los. Giet het resterende materiaal terug in het verfblik.
2) Verwijder de aanzuigstok met containerafdichting. Reinig de ontluchtingsboring (Afb. 17, A).

LET OP! Reinig nooit afldichtingen, membraan en spreoeier- of luchtopeningen van het spuiptpistol met spitse metalen voorwerpen.

Luchttoevoerslang en membraan zichs slechts beperkt oplosmiddelbestendig.

Niet in oplosmiddel leggen, maar alleen afvegen.

3) Het apparaat mag uitsluitend met onbeschadigd membraan (afb. 18, C) worden gebruikt. Indien er verf in de beluchtingsslang is gekomen, dient u het membraan te controleren en te reinigen (zie hoofdstuk Onderhoud).
4) Luchtkap (afb. 19, 1) voor eenvoudige demontage in verticale positie zetten en verwijderen.
5) Wartelmoer losschroeven (afb. 19, 2). Reinig luchtkap (1) en spuitkop (3) met kwast en oplosmiddel resp. water.

Pas op! Verwijder nooit de rode spuitkopafdichting uit de spuitkop. Bij ontbrekende of beschadigde spuitkopafdichting kan vloeistof in het apparaat binnendringen en daardoor het risico op een elektrische schok toenemen.

Montage

Pas op! Apparaat nooit met beschadigde of ontbrekende spuitkopafdichting latent werken. Bij ontbrekende of beschadigde spuitkopafdichting kan vloeistof in het apparaat binnendringen en daardoor het risico op een elektrische schok toenemen.

1) Spuitkopafdichting (afb. 20, 4) in het spuitkop controeren.
2) Moer (afb. 21, 2) op het pistool schroeven en goed vast draaien.

Draai de moer (afb. 21, 2) geheel vast, zodate er geen verf in het apparaat kan binnendringen.

3) Luchtkap (afb. 22, 1) op moer vast klikken. Controller of de luchtkap aan beiden kanten volledig vast klikt. (Afb. 23, 1)
4) Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over de kraag. Draai de reservoirafdichting waar bij Licht heb en weer.
5) Steek de stijgbuis met reservoirafdichting in het pistoollicham. Om het pistool gemakkelijker te konnen monteren,kest u na het reinigen een ruime hoeveelheid smeervet (bijgeleverd) aanbrengen op de O-ring van het voorstuk (afb. 28, 3).

17. Buiten bedrijf stellen en reinigen (Gravity spuitopzet)

1) Schroef het deksel van het reservoir los en breng de resterende coatingstof terug in het originele reservoir.
LET OPI Reinig nooit affdichtingen, membraan en sproeier- of luchtopeningen van het spuitpistol met spitse metalen voorwerpen. Luchttoevoerslang en membraan zich slechts beperkt oplosmiddelbestendig. Niet in oplosmiddel leggen, maar alleen afvegen.
2) Het apparaat mag uitsluitend met onbeschadigd membraan (afb. 18, D) worden gezruikt. Indien er verf in de beluchtingsslang is gekomen, dient u het membraan te controlleren en te reinigen (zie hoofdstuk Onderhoud).
3) Draai de wartel (afb. 24, 1) los en verwijder luchtkap (2) en spuitkop (3). Reinig luchtkap, spuitkopafdichting en spuitkop met kwast en oplosmiddel resp. water.
4) Maak de buitenzijde van spuitpistol en reservoir schoon met een in oplosmiddel resp. water gedrenkte doeck.

Montage

Pas op! Apparaat nooit met beschadigde of ontbrekende spuitkopafdichting latent werken. Bij ontbrekende of beschadigde spuitkopafdichting kan vloeistof in het apparaat binnendringen en daardoor het risico op een elektrische schok toenemen.

1) Spuitkopafdichting (afb. 25, 4) over de naald (5) schuiven, de groef (gleuf)要去 waar bij maar u wijzen.
2) Breng de spuitkop (afb. 25, 3) aan op het pistoollicham en Zoek de juiste positie door deze te draaien.
3) Breng de luchtkap (afb. 24, 2) aan op de spuitkop (3) en draai deze met de wartel (1) vast.
4) Steek de reservoirafdichting van onder af op de stijgbuis en schuif deze door tot over de kraag. Draai de reservoirafdichting waar bij Licht—heen en weeer.
5) Steek de stijgbuis met reservoirafdichting in het pistoollicham.

Om het pistool gemakkelijker te konnen monteren,kest u na het reinigen een ruime hoeveelheid smeervet (bijgeleverd) aanbrengen op de O-ring van het voorstuk (afb. 27, 5).

18. Onderhoud

Luchtfilter

Waarschuwing!

Apparaat nooit zicher luchtfilter in werkung zetting, eventueel aangezogen vuil kan het functioneren beinvloeden. Controller het luchtfilter na ieder gebruik op verruiling. Voor het wisselen stekker eruit trekken.

Afhankelijk van de verruiling de luchtfilters verrangen. Verwijder de afdekking van het luchtfilter. (afb. 26, A). Beide luchtfilters (afb. 26, B) verrangen. Klik de afdekking waer vast in het apparaat.

Ventilatieslang / Membraan (Wall Extra I-Spray spuitopzet)

• Trek de ventilatieslang (afb. 18, A) boven van het pistoollicham af. Draai het ventieldeksel (B) los. Verwijder het membraan (C). Reinig alle onderdelen zorgvuldig en verrang ze bij beschadiging.
• Plaats het membraan (Afb. 18, C) met de stift maar boven op het onderste deel van het ventiel. Zie waar voor ook de markings op het pistoollicham.
• Breng voorzichtig het ventieldeksel (Afb. 18, B) aan en draai het vast.
• Steek de ventilatieslang (Afb. 18, A) op het ventieldeksel en op de nippel op het pistoollicham.

Ventilatieslang / Membraan (Gravity spuitopzet)

• De slang; delen en het membraan (afb. 18, D) verwijdenen.
• Reinig alle onderden zorgvuldig en verrang ze indien nodig.

Bij het weer in elkaar zetten,plaatst u het membraan (afb. 18, D) met de pen maar beneden.

19. Reserveonderdelenlijst

Reserveonderdelenlijst Gravity spuitopzet (Afb. 27)

Pos.	Benaming	Bestelnr.
	Gravity spuitopzet compl. met reservoir 600 ml en 150 ml	2412884
1	Wartel	2410 212
2	Luchtkap	2362 877
3	Spuitkop	2361 238
4	Afdichting	0417 706
5	O-ring spuitopzet	2362 875
6	Beluchtingsslang met klep	2410 217
7	Reservoir (600 ml) met deksel	2410 208
8	Reservoir (150 ml) met deksel	2410 210

Reserveonderdelenlijst Wall Extra I-Spray spuitopzet (Afb. 28)

Pos.	Benaming	Bestelnr.
	Wall Extra I-Spray spuitopzet compl. met reservoir 1800 ml	2361 749
1	Luchtkap	2382 753
2	Wartel met spuitkop	2382 751
3	O-ring spuitopzet	2362 875
4	Ventilatieslang, ventieldeksel, membraan	2382 754
5	Stijgbuis	2389 021
6	Reservoirafdichting	2389 023
7	Reservoir (1800 ml) met deksel	2304 025

Reserveonderdelenlijst W 690 Flexio (Afb. 29)

Pos.	Benaming	Bestelnr.
1	Draagriem	2322 299
2	Pistoolgreep	2362 879
3	Luchtslang	2362 880
4	Deksel luchtfiltercompartment (rechts en links)	2316 052
5	Luchtfilter (2 stuks)	2318 585
6	O-ring spuitopzet	2304 419
7	Vultrechter (3 stuks)	2304 028
	Smeervet	2315 539

20. Accessoires

Het CLICK&PAINT SYSTEM biedt met het juist opzetstuk en diverse toebehoren voor elke klus het juiste gereedschap.

Meer informatatie over de productenreeks van WAGNER voor renovatiewerkzaamheden onder www.wagner-group.com

21. Milieu

Het toestel met toebehoren en verpakking moet milieuvriendelijk gerecycled worden. Deponeer het apparaat Niet bij het huisvuil. Bescherm het milieu en lever het apparaat in bij een lokaal inzamelpunt of informeer bij de winkel. Verfresten en oplosmiddelen mogen Niet in de riolering, het afvoersysteme of het huisvuil worden gestort. Deze dieren als special afval apart te worden afgevoerd. Neem waar voor de aanwijzingen op de productverpakkingen in acht.

22. Belangrijke aanwijzing m.b.t. productaansprakelijkheid!

Op grond van een EU-verordening is de fabrikant alleen volledig aansprakelijk voor+zijn product bij productfouten, als alle onderdelen van de fabrikant komen of door de fabrikant zich vrijgegeven en als de toestellen vakkundig gemonteerd en gebruikt worden. Bij het gebruik van vremeinde toebehoren en reserveonderdelen kan de aansprakelijkheid geheel of gedeeltekijr vervallen, als het gebruik van de vremeinde toebehoren of vremeinde reserveonderdelen tot een productfout leidt.

23. Verhelpen van storingen

Storing	Oorzaak	Oplossing
Er kommt geen materiaal uit de spuitkop	• Spuitkop verstopt • Materiaalhoeveelheid teklein • Geen drukopbouw in het reservoir • Reservoir leeg • Stijgbuis verstopt • Ontluchtingsboring (Afb. 17 A)verstopt	→ Reinigen → Materiaalhoeveelheid verhogen → Reservoir vastdraaien → Bijvullen → Reinigen → Reinigen
Material druppelt na uitt de spuitkop	• Ophoping van materiaal op luchtkap, spuitkop of naald • Spuitkop los • Spuitkopafdichting versleten • Spuitkop versleten	→ Reinigen → Wartel vastdraaien → Vervangen → Vervangen
Te grove verstuving	•Materialiaalhoeveelheid te hoog •Spuitkop vuil •Luchtkap verkeerd gemonteerd •Materialiaal te dikvloeijaar •Te lage drukopbouw in het reservoir •Luchtfilter sterk verruild •Te geringe luchthoeveelheid	→Materialiaalhoeveelheid reduceren →Reinigen →Luchtkap goed vast klikken (afb. 23, 1) →Verder verdunnen →Reservoir vastdraaien →Vervangen →Draai de luchtregeling maar links (+)
Spuitstraal pulseert	•Materialiaal in het reservoir is bijna op •Spuitkopafdichting versleten •Luchtfilter sterk verruild	→Bijvullen →Vervangen →Vervangen
Materialiaal vomt tot uitlopers	•Teveel materiaaal opgebracht.	→Materialiaalhoeveelheid reduceren
Teveel materiaalnevel (Overspray)	•Afstand tot het spuitobject te groot •Materialiaalhoeveelheid te hoog •TeGPC te luchthoeveelheid	→Spuitafstand verkleinen →Materialiaalhoeveelheid reduceren →Draai de luchtregeling�<|im_start|>rechts (-)
Verf in de ventilatieslang	•Membraan vuil •Membraan defect	→Membraan reinigen →Membraan verrangen
Slechte dekkeracht aan de wand	•Spuitmaterialiaal te koud •Sterk zuigende ondergrond of verf met slechte dekkercht •Afstand te groot	→Spuitmaterialiaal要去 eerst op kamertemperatuur zijn →In kruisgang spuiten (afb. 16) →Dichter bij het object

Technische gegevens
Max. viscositeit.: Binnenwandverf zoals lak, beits, enz.	4000 mPas 60 DIN-s
Max. transport hoeveelheid: Binnenwandverf zoals lak, beits, enz.	400 ml/min 150 ml/min
Spanning	230 V~, 50 Hz
Opgenomen vermogen	630 W
Dubbel geïsoleerd	☐
Geluidsdrukniveau*	79 dB (A); Onzekerheid K = 4 dB
Geluidsdrukvermögen*	92 dB (A); Onzekerheid K = 4 dB
Trillingsniveau*	< 2,5 m/s²; Onzekerheid K = 1,5 m/s²
Lengte lucht slang	3,5 m
Gewicht	ca. 3,3 kg

• Gemeten volgens EN 60745-1

Informatie over het trillingsniveau

Het aangegeven trillingsniveau is volgens een genormaliseerde testprocedure gemeten en kan ter vergelijkking van elektrisch gereedschap worden gebruikt.

Het trillingsniveau dient ook voor een inleidende inschatting van de trillingsbelasting.

Pas op! De trillingsemissiewaarde kan tijdens het feitelijke gebruik van het elektrische gereedschap van de aangegeven waarde afwijken, afhankelijk van de wijze waarop het elektrische gereedschap worden gebruikt. Het isoodzakelijk om veiligheidsmaatregelen ter bescherming van de bedienende persoon vast te leggen, die op een schatting van de blootstelling tijdens de feitelijke gebruiksvoorwaarden berusten (hierbij dienen alle delen van de bedrijfscylus in acht genomen te worden, bijvoorbeeld tijden, waarin het elektrische gereedschap is uitgeschakeld, en zulke, waarin het weliswaar is ingeschakeld maar zonder belasting draait).

3+1aargarantie

De garantie bedraagt 3JAar, gerekend vanaf de dag van verkoop (kassabon). De garantie wordt met nog eens 12 maanden verlangd, als het apparaat binnen 4 weken na de aankoop op internet op www.wagner-group.com/3plus1 geregisteerd wordt. Een registratie is alleen maybeijk, als de koper toestemming verleent voor het opslaan van de gegevens die hij waar moet invoeren. De garantie omvat en is beperkt tot het Gratis verhelpen van eventuele gebreken, die aantoonbaar te wijten+zijn aan het gebruik van Niet onberispelijk materiaal bij de fabricage of montagefouten of tot het kosteloos verrangen van de defecte onderden. De garantie geldt nicht in geval van beschadigingen te wijten aan ondeskundig gebruik of ondeskundige inbedrijfname. Degarantie vvert het zichstandig uitgevoerde montages of reparaties, die nicht in once bedieningshandleiding zijn vermeld. De aan normale slijtage onderhevige onderden zijn eveneens uitgesloten van garantie. Industrièle toepassingen zijn van aansprakelijkheid uitgesloten. Wij behouden ons hetrecht op garantieclaimuitdrukkelijk voor. De garantie vvert indien het apparaat door andere personen dan het Wagner-personeel wordt geopend. Transportschade, onderhoudswerkzaam heden evenals schade en storingen door ondeskundige onderhoudswerkzaamheden zijn uitgesloten van garantie. De garantie geldt alleen als het aankoopbewijs en de volledig ingevulde garantiekaart kunnen worden voorgelegd. Tenzij de Wet anders oordeelt, zijn garantieclaims uitgesloten voor alle persoonlijke ongelukken, materiele schade of verdere schade voortvloeendiuH et een schadegeval, in het bijzonder indien het apparaat voor een andere toepassing dan in de bedieningshandleiding beschreiben verwgebuikt, net volgens once bedieningshandleding in bedrijf werden genomen of onderhoven, of indien reparaties zichstandig door nicht deskundigen werden uitgevoerd. Wij behouden ons alle reparaties en reparaties in once werkplaats voor, die buiten het aangegeven bestek van deze handleiding vallen.

Indien het een garantie of reparatie betreft, richt u zich tot de desbetreffende dealer.

EU-conformiteitsverklaring

Wij verklaren dat dit product voldoet aan de volgende normen:

2006/42/EG, 2014/30/EU, 2011/65/EU, 2012/19/EU

En normatieve dokumenten:

EN 60745-1, EN 50580, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2:, EN 61000-3-3

De EU-conformiteitsverklaring worden met het product meegeleverd.

Indien nodig kan de verklaring met bestelnummer 2362407 worden nabesteld.

W 690 Flexio Extra Kit

D J.WAGNER GMBH

Fouten en wijzigingen voorbehonden.

Part.No.2412694A

11/2019_RS
