GEBRUIKSAANWIJZING HSA 60 STIHL
1 Voorwoord. 90
2 Informatie met betrekking tot deze handleiding. 90
3 Overzicht. 90
4 Veiligheidsinstructies. 92
5 Heggenschaar maar makeen voor gebruik. 99

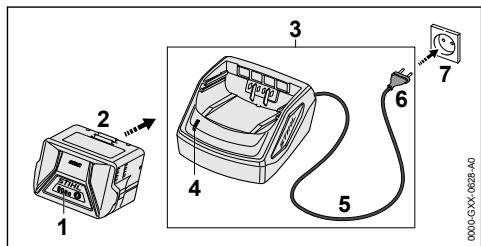

6 Accu laden en leds. 99
7 Accu aanbrengen en wegemen. 101
8 Heggenschaar inschakelen en uitschakelen 101
9 Heggenschaar en accu controlleren..... 102
10 Met de heggenschaar werken. 102
11 Na de werkzaamheden. 103
12 Vervoeren. 103
13 Opslaan. 104
14 Reinigen. 104
15 Onderhoud. 105
16 Repareren. 105
17 Storingen opheffen. 106
18 Technische gegevens. 107
19 Onderdelen en toebehoren. 108
20 Milieuverantvoord afvoeren. 108
21 EU-conformiteitsverklaring. 108
22 UKCA-conformiteitsverklaring. 108
23 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen 109

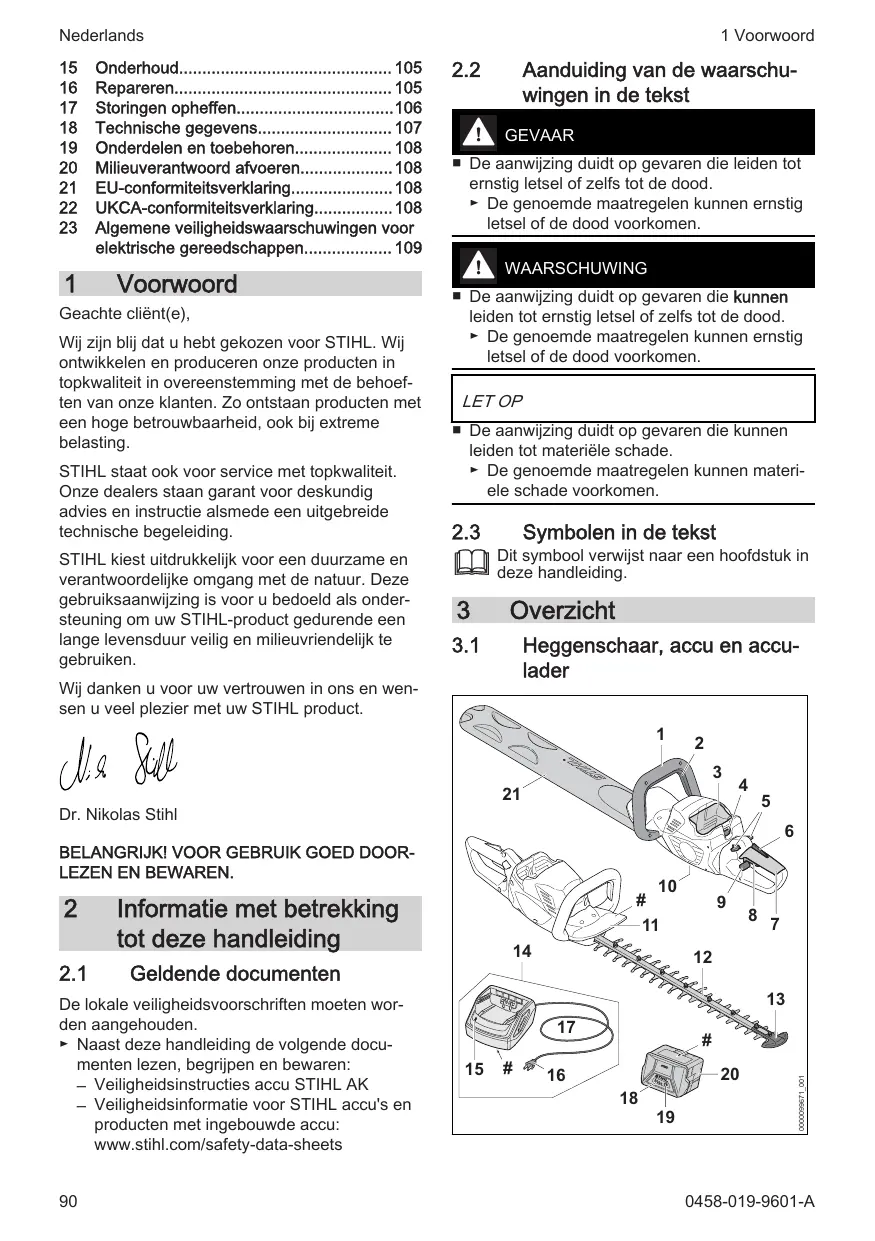

1 Voorwoord
Geachte client(e),
Wij zijn blij dat u hebte gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit.
Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
NA
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUK GOED DOOR-LEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligeidsvoorschriften要去en worden aangehonden.
-
Naast deze handleiding de volgende documents lezen, begrijpen en bewaren:
-
Veiligheidsinstructures accu STIHL AK
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets
2.2 Aanduiding van de waarschu-wingen in de tekst
GEVAAR
- De aanwijzing duidt op geziven die leiden tot ernstig letsel of zichs tot de dood.
De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
WAARSCHUWING
- De aanwijzing duidt op gevaren die kuren leiden tot ernstig letsel of zichs tot de dood.
- De genoemde maatregelen können ernstig letsel of de dood voorkomen.
LETOP
- De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
- De genoemde maatregelen können materi- ele schade voorkomen.
2.3 Symbolen in de tekst
Dit symbolism verwijst maar een hoofdstuk in deze handleiding.
3 Overzicht

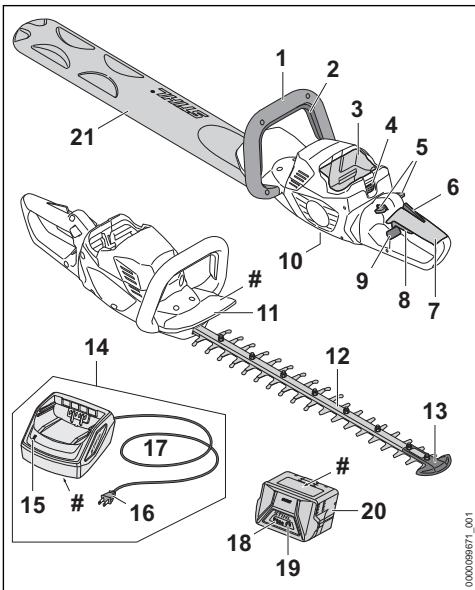

3.1 Heggenschaar, accu en accu-lader
1 beugelhandgreep
De beugelhandgreep dient voor het vasthouden, geleiden en dragen van de heggenschaar.
2 schakelbeugel
De schakelbeugel schakelt de heggenschaar samen met de schakelhendel in en uit.

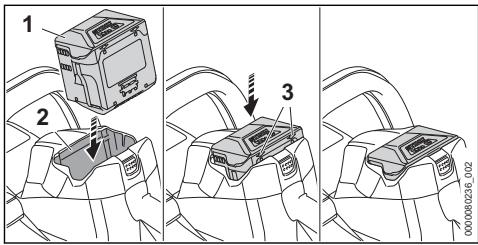

3 accuschacht
De accu worden odergebracht in de accuschacht.
4 Blokkerhendel
De blokkeerhendel borgt de accu in de accuschacht.
5 Blokpeerhendel
De blokkehendel deblokkeert de schakel-hendel.
6 ergo-hendel
De Ergo-hendel houdt de blokkeerhendel in zich stand als de schakelhendel worden losgela- ten.
7 Bedieningshandgreep
De bedieningshandgreep dient voor het bedieren, vasthouden en hanteren van de heggenschaar.
8 Schakelhendel
De schakelhendel schakelt de heggenschaar samen met de schakelbeugel in en uit.

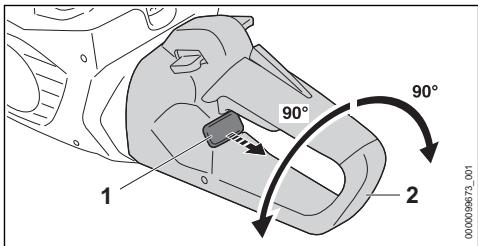

9 Blokkeerschuif
De blokkeerschuif deblokkeert de draaibare bedieningshandgreep.
10 aufslichtplug
De afslutplug sluit de opening voor het STIHL multipurposevet af.
11 Handbeschermer
De handbeschermer beschermt de hand op de beugelhandgreep gegen het contact met de messen.
12 Messen
De messen knippen het snoeimateriaal.
13 zwaardbeschermer
De zwaardbeschermer beschermt de punt van de messen gegen contact met voorwerpen.
14 Acculader
De led geeft de status van de acculader weeR.
16 netstekker
De netstekker verbindt de aansluitkabel met een contactdoos
17 Aansluitkabel
De aansluitkabel verbindt de acculader met de netstekker.
18 Accu
De accu voorziet de heggenschaar van energie.
19 Leds
De leds geben de laadtoestand van de accu en storingen aan.
20 Druktoets
De druktoets activeert de leds op de accu.
21 mesbescherming
De mesbescherming beschermt gegen het contact met de messen.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen konnen op de heggenschaar, de accu en de acculader staan en hebben de volgende betekenis:

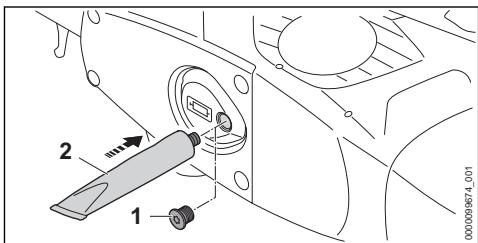

Dit pictogram kenmerkt de boring voor het STIHL multipurpose vet.
4 leds knipperen rood. In de accu bevindt zich een storing.
De led brandt groen en de leds op de accu branden of knipperen groen. De accu worden gladen.
De led knippert rood. Tussen de accu en de acculader is geen elektrisch contact of er bevindt zich een storing in de accu of acculader.
Gegarandeerd geluidvermogensniveau
vA volgens de richtlij 2000/14/EG in dB(A) om de geluidsemissie van producten vergelijkbaar te makeen.
De gevevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accu-cellen. De energie-inhoud dieijdens het gebruik beschikbaar is, is geringer.
Het elektrisch apparaat in een gesloten endroge ruimte gebruiken.
Het product Niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de heggenschaar, de accu of de acculader haben de volgende betekenissen:
Op de veiligheidsinstrumentes en de maatregelen hierin letten.
De gebruiksaanwijzing lezen, begrijpen en bewaren.
Veiligheidsbril dragen.
De accu tijdens werkonderbrekingen, vervoer, opslag, onderhouds- of reparatiewerkzaamheden uit het apparatusnemen.
Heggenschaar en acculader gegen regen en vocht beschermen.
De accu gegen但它 en vuur beschermen.
Het toelaatbare temperatuurbereik van de accu aanhonden.
4.2 Gebruik conform de voorschriften
De heggenschaar STIHL HSA 60.0 dient voor het knippen van heggen, struiken, bosschages en struikgewas.
De heggenschaar mag nicht worden gebrukt bij regen.
De STIHL AK-accu voorziet de heggenschaar van energie.
Accu's en acculaders, die nicht door STIHL voor de heggenschaar zijn vrijgeveen, hunnen leiden tot brand en explosiegevaar. Personen hunnen ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.
Heggenschaar met een STIHL AK-accu gebruiken.
De STIHL AK-accu laden met behulp van een acculader STIHL AL 101, AL 301 of AL 500.
-
Als de heggenschaar, de accu of de acculader Niet volgens voorschrift worden gebruikt, kan dit leiden tot ernstig personlijk letsel of zelfs de dood en er kan materiele schade ontstaan.
-
De heggenschaar, accu en acculader zo gebruiken als in de handleiding staat beschreiben.
4.3 Eisen aan de gebruiker
WAARSCHUWING
- Gebruikers de Niet zich geinstrueerd kennende gevaren van de heggenschaar, de accu en de acculader Niet herkennen of Niet inschatten. De gebruiker of andere Personen kannen ernstig of zichs dodelijk letsel oplopen.
De handleiding lezen, begrijpen en bewaren.
-
Als de heggenschaar, de accu of de acculader aan een andere person wordt doorgegeven: de handleiding meegeven.
Controlleren of de gebruiker aan de vol-gende eisen voldoet: - De gebruiker is uitgerust. -
De gebruiker is lichamelijk, sensorisch en geestelijk in staat, de heggenschaar, de accu en de acculader te bedieren en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instruc
tie door een hiertoe ver-
antwoordelijk of
bevoegde persoon hier-
mee werken.
-
De gebruiker kan de gezaven van de heggenschaar, accu en acculader herkennen en inschatten.
-
De gebruiker is meerderjärig of de gebruiker worden overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
-
De gebruiker is geinstru-eerd door een STIHL dealer of een hiertoe bevoegd persoon, voordat deze voor de eerste keer met de heggenschaar gaat werkken en de acculader in gebruik neemt.
-
De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.
-
Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
WAARSCHUWING
-
Tijdens de werkzaamheden können lange haren in de heggenschaar worden gezogen. De gebruiker kan hierdoor ernstig letsel oplopen.
-
Lang waar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de scholders bevindt.
-
Tijdens de werkzaamheden können voorwerpen met een hoge slelheid maar boven worden geslingerd. De gebruiker kan letsel oplopen.
Draag een nauwsluitende veiligheidsbril. Geschkke veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriftengeest en met de betreffende codering te koop.
Een strak bovendeel met lange mouwen en een lange broek dragen.
Tijdens het werkken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
Als er stof opstuift: draag een stofmasker.
- Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de heggenschaar. Gebruikers zonder geschikte kleding können ernstig letsel oplopen.
Draag nauwsluitende kleding.
Doe sjaals en sieraden af.
- Tijdens de werkzaamheden kan de gebruiker in contact komen met de bewegende messen. De gebruiker kan hierdoor ernstig letsel oplopen.
Draag schoeisel van een slijt vast materiaal.
Draag een lange broek van stevig materiaal.
Tijdens de reinigings- of onderhoudswerkzaamheden kan de gebruiker in contactkomen met de messen. De gebruiker kan let-sel oplopen.
Werkhandsschoenen van een slijtvest materialaal dragen.
- Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan let-sel oplopen.
Draag stevige, dichte schoenen met stroeve zool.
4.5 Werkgebied en -omgeving
4.5.1 Heggenschaar
WAARSCHUWING
Buitenstaanders, kinderen en dieren kannen de gevaren van de heggenschaar en de opgeworpen voorwerpen Niet herkennen en de gevaren hiervan Niet inschatten. Onbevoegde Personen, kinderen en dieren kannen ernstig letsel oplopen en er kan materiele schade ontstaan.
Buitenstaanders, kinderen en huisdieren op afstand houden van het werkgebied.
Heggenschaar nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de heggenschaar können spelen.
- De heggenschaar is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de heggenschaar kan worden beschadigd.
Niet in de regen en nicht in een vochtige omgeving werken.
- Elektrische componenten van de heggenschaar+kunnen vonken veroorzaken.Vonkenkunnen inlicht ontvlambareofeenexplosieveomgevingbrand enexplosionesveroorzaken.Personenekunnenzwaarletsel oplopen offoorden gedood en er kan materiele schade ontstaan.
Niet werken in eenlicht ontvlambare en nicht in eenexplosieve omgeving.
4.5.2 Accu
WAARSCHUWING
- Buitenstaanders, kinderen en dieren können de gezavern van de accu Niet herkennen en de gezavern hiervan Niet inschatten. Buitenstaanders, kinderen en dieren können ernstig letsel oplopen.
Buitenstaanders, kinderen en huisdieren op afstand houden.
De accu nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de accu kuren spelen.
- De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu bloatstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onhersteltaar beschadigd raken. Personen können ernstig letsel oplopen en er kan materièle schade ont-staan.
De accu gegenitte en vuur beschermen.
De accu Niet in het vuur werpen.
De accu gebruiken en bewaren bij temperaturen:tussen de- 10^ en +50^
De accu bijkleine metalen voorwerpen van daan honden.
De accu Niet bloatstellen aan hoge druk.
De accu nicht in de magnetron plaatsen.
De accu gegen chemicalien en zouten beschemen.
4.5.3 Acculader
WAARSCHUWING
- Buitenstaanders, kinderen en dieren+kunnen de gevaren van de acculader en de elektrische stroom Niet herkennen en ook nicht inschatten. Buitenstaanders, kinderen en die- ren kunnen ernstig of fataal letsel oplopen.
Buitenstaanders, kinderen en huisdieren op afstand houden.
Zorg ervoor dat kinderen nicht met de acculader{kennen spelen.
- De acculader is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gelebruiker kan letsel oplopen en de acculader kan worden beschadigd.
Deze Niet gebruiken in de regen en nicht in een vochtige omgeving.
- De acculader is Niet beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of exploderen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
Acculader in een gesloten en droge ruimte gebruiken.
Acculader nicht in eenicht ontvlambare en ook Niet in eenexplosieve omgeving gebruiken.
Acculader Niet op een Licht ontvlambare ondergrund gebruiken.
- De acculader gebruiken bij temperaturen:tussen de +5^ en +40^ en bijdezete temperaturen ook opslaan.
- Personen können struikelen over de aansluit-kabel. Personen können letsel oplopen en de acculader kan worden beschadigd.
De aansluitkabel plat op de vloer leggen.
4.6 Veilige staat
4.6.1 Heggenschaar
De heggenschaar verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De heggenschaar is nicht beschadigd.
- De heggenschaar is schoon en droog.
- De bedieningselementen werken en zich nicht gewijzigd.
- De messen zijn correct gemonteerd.
-
Alleen origineel STIHL toebehoren voor deze heggenschaar is gemonteerd.
-
Het toebehoren is correct gemonteerd.
WAARSCHUWING
In een nicht-veilige toestand können onderden Niet meer maar behoren functioneren en+kunnen veiligheidsvoorzieningen buiten werk-ing worden gezet. Personen kann ernstig of dodelijk letsel oplopen.
- Met een onbeschadigde heggenschaar werken.
- Als de heggenschaar vuil of nat is: de heggenschaar reinigen en laden drogen.
- Geen wijzigingen aan de heggenschaar aanbrengen.
Als de bedieningselementen nicht fonctioneren: Niet met de heggenschaar werken.
Alleen origineel STIHL toebehoren voor deze heggenschaar monteren. - Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwij-zing van het toebehoren beschreven staat.
- Geen voorwerpen in de openingsen van de heggenschaar steken.
- Versleten of beschadigde stickers verrangen.
- Als er onduidelijkheid besteht: contact opnemen met een STIHL dealer.
4.6.2 Messen
De messen verkeren in de veilige staat als aan de volgende voorwaarden is voldaan:
- De messen zich nicht beschadigd.
- De messen zich nicht verrormd.
- De messen lopenlicht.
- De messen zich correct aangescherpt.
- Er bevinden zich geen bramen op de messen.
WAARSCHUWING
In een onveiligste staat können onderdelen van de messen losraken en worden weggeslingerd. Personen können ernstig letsel oplopen.
Met onbeschadigde messen werken.

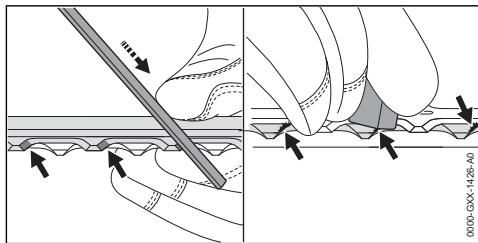

- Messen correct aanscherpen en ontbramen.
- Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
4.6.3 Accu
De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
- De accu is onbeschadigd.
- De accu is schoon en droog.
- De accu werkten en is ongewijzigd
WAARSCHUWING
In een nicht-veilige toestand kan de accu Niet.
meer veilig werken. Personen können ernstig letsel oplopen.
Werk met een onbeschadigde en fonctionerende accu.
Laad een beschadigde of defeche accu nicht op.
- Als de accu vuil of nat is: reinig de accu en LAST.
Wijzig de accu Niet.
- Steek geen voorwerpen in de openings van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en kaak geen kortsluiting.
- Open de accu Niet.
Vervang versleten of beschadigde waarschuwingsstickers.
Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact kommt, können de huid of de ogen geiriteerd raken.
Vermijd contact met de vloeistof.
Als er contact met de huid heeftplaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.
- Een beschadigde of defecte accu kan vreemduruiken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materielle schade ontstaan.
- Als de accu vreemd ruikt of rookit: gelebruik de accu Niet en houd besoin uit de buurt van brandbare stoffen.
- Als de accu brandt: probeer de accu met een brandblusser of water te blussen.
4.6.4 Acculader
De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De acculader is nicht beschadigd.
- De acculader is schoon en droog.
WAARSCHUWING
In een nicht-veilige staat kannen componenten nicht更是 correct functioneren en kannen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kannen ernstig of zichs dodelijk letsel oplopen.
Een onbeschadigde acculader gebruiken.
- Als de acculader verruild of nat is: acculader reinigen en lien drogen.
Aan de acculader geen wijzigingen aanbrengen.
- Geen voorwerpen in de openingsen van de acculader steken.
- Elektrische contacten van de acculader nicht met metalen voorwerpen verbinden en kortsluiten.
De accrulader nicht demonteren.
4.7 Werken
WAARSCHUWING
- De gebruiker kan in bepaalde situations nicht更是geconcentreerdwerken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
Rustig en met overleg werken.
Als de Lichtomstandigheden en het zich slecht zijn: Niet met de heggenschaar werkken.
Heggenschaar alleen bedieren.
Op obstakels letten.
Staand op de grond werkken en het evenwicht behouden. Als er op hoogte moet worden gewerkt: een hefbordes of een voilige steiger gebruiken.
Wanner vermoeidheidsverschijnselen optreden: een pauze inlassen.
- Als de gebruiker boven schouderhoogte werkkt kuren eerder vermoeidheidsverschijnselen optreden. De gebruiker kan hierdoor ernst letsel oplopen.
Slechts korteijd boven schouderhoogte werken.
Werkpauzes inlassen.
- Als de—heen en meer schuivende messen een hard voorwerp raken hunne deze snel worden afgeremd. Door de hierbij optredende reactiekracht kan de gebruiker de contrôle over de heggenschaar verliezen en ernstig let-sel oplopen.
De heggenschaar met beiden handen vasthonden.
Voor het begin van de werkzaamheden de heg op harde voorwerpen controleren en deze zo nodig verwijdersen.
- De bewegende messen können de gebruiker verwonden. De gebruiker kan hierdoor ernstig letsel oplopen.
Bewegende messen nicht aanraken.
Als de messen door een voorwerp worden geblokkeerd: Heggenschaar uitschaken en de accu eruit nemen. Pas dan het voorwerp weg-nemen.
-
Als de werkking van de heggenschaar zich tijdens de werkzaamheden wijzigt of deze zich ongebruikelijk gedraagt, kan de heggenschaar in een onveiligte staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materièle schade ontstaan.
-
De werkzaamheden beeindigen, accu weg-nemen en contact opnemen met een STIHL dealer.
Tijdens de werkzaamheden können trillingen door de heggenschaar worden gezvormd.
-
Handschoenen dragen.
Werkpauzes inlassen.
Als er tekenen van een slechte doorbloedding optreden: een arts raadplegen. -
Als de schakelhendel worden losgelaten zullen de messen nog ca. 1 seconde verder beweggen. De bewegende messen können personelijk letsel verroorzaken. Personen können ernstig letsel oplopen.
-

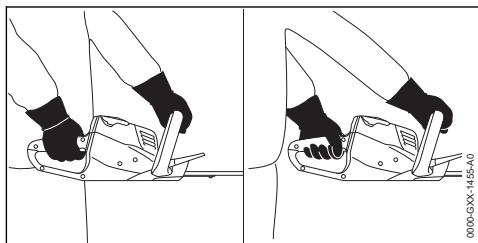

De heggenschaar aan de bedieningshand-greep en op de beugelhandgreep vasthouden en wachten tot de messen nicht meer bewegen.
GEVAAR
- Als in de buurt van onder spanning staande kabels worden gewerkt können de messen in contact komen met de onder spanning staande kabels en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.
Niet in de buurt van onder spanning staande kabels werken.
4.8 Laden
WAARSCHUWING
Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen können letsel oplopen en er kan materiaiele schade ontstaan.
- De netstekkeruit de contactdoos trekken.
- De acculader kan bij een ontoereikende warm-teafoer oververhit worden en in brand raken. Personen konnen zwaar letsel oplopen of worden gedood en er kan materiaèle schade ontstaan.
Acculader nicht afdekken.
4.9 Elektriciteit aansluiten
Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken:
-
De aansluitkabel of de verlangkabel is beschadigd.
-
De netstekker van de aansluitkabel of de ver-lengkabel is beschadigd.
- De contactdoos is nicht correct geinstalleerd.
GEVAAR
-
Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.
-
Controller dan de aansluitkabel, de verlang-kabel en de netstekker hiervan nicht zichn beschadigd.
Als de aansluitkabel of de verlangkabel beschadigd is:
beschadigdeplaats Niet aanraken.
Trek de netstekker UIT de contactdoos.
Aansluitkabel, verlngkabel en de netstekkers ervan met droge handen beetpakken.
Netstekker van de aansluitkabel of de ver-lengkabel in een correct geinstalleerde en beveiligde contactdoos met randaarde steken.
Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluiten.
- Een beschadigde ofiet geschikte verlangkabel kan leiden tot een elektrische schok. Personen können ernstig of dodelijk letsel oplopen.
- Gebruik een verlangkabel met de juiste kabeldoorsnede, 18.5.
WAARSCHUWING
-
Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequente leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.
-
Controlleren of de netspanning en de netfrequente van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader.
- Als de acculader op een meervoudige contact-doos is aangesloten, kunden de elektrische onderdelenijdens het opladen worden overbelast. De elektrische componenten kunden warm worden en in brand vliegen. Personen kunden ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.
Zorg ervoor dat de vermogensgeevens op de meervoudige contactdoos Niet worden overschreden door het toaal van de gevevens op het typeplaatje van de acculader en alle op de meervoudige contactdoos aangesloten elektrische apparaten.
Een verkeerd neergelegde aansluitkabel en verlangkabel können beschadigd raken en personen können hierover struikelen. Perso
nen kuren letsel oplopen en de aansluitkabel of verlangkabel kan worden beschadigd.
- De aansluitkabel en verlangkabel zo neerleggen en kenmerken, dat Personen nicht küssen struikelen.
De aansluitkabel en verlangkabel zo neerleggen, dat ze Niet onder spanning staan of verwikkeld zich.
De aansluitkabel en verlangkabel zo neerleggen, dat ze Niet beschadigd, geknikt of geplet können worden of schuren.
Aansluitkabel en verlangkabel beschemmen gegen但它, olie en chemicalien.
De aansluitkabel en verlangkabeleerleggen op een droge ondergrond.
Tijdens de werkzaamheden worden de verlang-kabel warm. Wanner de warmte Niet kan worden afgevoerd, kan de warmte brand veroorzaken.
- Als er een kabelhaspel worden gebruikt: de kabelhaspel volledig afwikkelen.
- Als er elektrische bedrading en leidingen in de muur zitten,{kunnen deze worden beschadigd als de acculader op de muur wordt bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen küssen ernstig letsel oplopen en er kan materiele schade ontstaan.
- Controlleren of er op de geplandeplaats geen elektrische bedrading en leidingen in de muur zitten.
- Als de acculader Niet Zoals in deze handleiding staat beschreiben op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet worden. Personen konnen letsel oplopen en er kan beschadiging optreden.
Acculader zo op de muur monteren als in deze handleiding staat beschreiben.
- Als de acculader met aangebrachte accu op een muur worden gemonteerd, kan de accu uit de acculader vallen. Personen können letsel oplopen en er kan beschadiging optreden.
De acculader eerst aan de muur monteren en daarna de accu plaatsen.
4.10 Vervoeren
4.10.1 Heggenschaar
WAARSCHUWING
Tijdens het vervoer kan de heggenschaar kantelen of verschuiven. Personen können letsel oplopen en er kan beschadiging optreten.
De accu verwijden.
- Mesbeschermer zo over de messen schuiven dat deze de messen volledig bededuct.
Heggenschaar met spanbanden, riemen of een net dusdanig beveiligien, dat deze nicht kan kantelen en nicht kan verschuiven.
4.10.2 Accu
WAARSCHUWING
- De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materi- ele schade ontstaan.
Een beschadigde accu nicht vervoeren.
Tijdens het vervoer kan de accu omvallen of verschuiven. Personen konnen letsel oplopen en er kan beschadiging optreden.
De accu in de verpakking zo verpakken dat deutsche nicht kan bewegen. - Verpakking zo borgen dat dazu nicht kan vallen en verschuiven.
4.10.3 Acculader
WAARSCHUWING
Tijdens het vervoer kan de acculader omvallen of verschuiven. Personen können letsel oplopen en er kan beschadiging optreden.
De netstekeruit de contactdoostrekken.
Accu verwijderen.
De acculader met spanbanden, riemen of een net dusdanig beveiligden, dat deze nicht kan omvallen en nicht kan verschuiven.
- De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen.De aansluitkabel en de acculader konnen worden beschadigd.

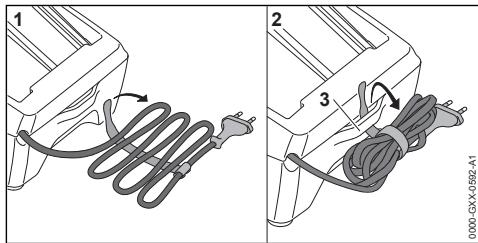

De aansluitkabel opwikkelen en aan de acculader bevestigen.
4.11 Opslaan
4.11.1 Heggenschaar
WAARSCHUWING
- Kinderen können de geziven van de heggenschaar Niet herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.
De accu verwijderen.
-
Mesbeschermer zo over de messen schuiven dat deutsche de messen volledig bededuct.
De heggenschaar buiten het bereik van kinderen opslaan. -
De elektrische contacten op de heggenschaar en metalen onderdelen können door vocht corroderen. De heggenschaar kan worden beschadigd.
De accu verwijderen.
De heggenschaar schoon en droog opslaan.
4.11.2 Accu
WAARSCHUWING
- Kinderen können de geziven van de accu nicht herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.
De accu buiten het bereik van kinderen opslaan. - De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu onherstelbaar worden beschadigd.
De accu schoon en droog opslaan.
De accu in een gesloten ruimte opbergen.
De accu gescheiden van de heggenschaar opslaan.
- Als de accu in de acculader worden bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau:tussen 40% en 60% bewaren (2 groene leds).
Berg de accu bij temperaturen:tussen de 10^ en +50^ op.
4.11.3 Acculader
WAARSCHUWING
- Kinderen können de geziven van de acculader Niet herkennen en ook Niet inschatten. Kinderen können ernstig of zichs dodelijk letsel oplopen.
Netstekker uit de contactdoos trekken.
De acculader buiten het bereik van kinderen opslaan.
- De acculader is Niet beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf worden bloot-gesteld, kan de acculader worden beschadigd.
Netstekker uit de contactdoos trekken.
- Als de acculader warm is: de acculader soften akfoelen.
De acculader schoon en droog opslaan.
De acculader in een gesloten ruimte opslaan.
De accrulader opslaan bij temperaturen tussen de +5^ en +40^
- De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen of op te hangen.De aansluitkabel en de acculaderuron worden beschadigd.
De acculader bij hetuis vastpakken en vasthouden. Aan de acculader is een handgreepkom aangebracht voor het gemakkelijk optillen van de acculader.
De accrulader ophangen aan de muurhouder.
4.12 Reiniging, onderhoud en reparatie
WAARSCHUWING
- Alsijdens de reinigings-, onderhouds- of reparatewerkzaamheden de accu in de heggenschaar worden geplaatst, kan de heggenschaar onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
De accu verwijderen.
- Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen hunnen de heggenschaar, de messen, de accu of de acceluder beschadigen. Als de heggenschaar, de messen, de accu of de acceluder Niet op de juiste wijze werden gereinigd, hunnen componenten Niet更是 correct functioneren en hunnen de veiligheidsnrichtingen zijn uitgeschakeld. Personen hunnen ernstig letsel oplopen.
Heggenschaar, mesbalk/messen, accu en acculader reinigen Zoals staat beschreiben in deze handleiding.
- Als de heggenschaar, de messen, de accu de de acculader Niet op de juiste wijze werden onderhonden of gerepareerd, hunnen componenten Niet更是 correct functioneren en hun den veiligheidsnrichtingen zijn uitgeschakeld. Personen hunnen ernstig of dodelijk letsel oplopen.
De heggenschaar, accu en acculader nicht zelf onderhoden of repareren.
Als aan de heggenschaar, de accu de de acculader onderhouds- of reparatework-Zaamheden要去en worden uitgevoerd: contact opnemen met een STIHL dealer.
Voer onderhoud aan de messen uit zoals in deze gebruiksaanwijzing beschreiben staat.
- Tijdens de reinigings- of onderhoudswerkzaamheden aan de messen kan de gebruiker letsel oplopen door de scherpe zaagtanden. De gebruiker kan letsel oplopen.
Draag werkhandsschoenen van slijtvestmaterial.
5 Heggenschaar klaar make noor gebruik
5.1 Heggenschaar maar make n Voor gebruik
Voorafgaand aan de werkzaamheden要去
altijd de volgende stappen worden gezet:
Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:
- Heggenschaar, 4.6.1.
- Messen, 4.6.2.
- Accu, 4.6.3.
-Acculader, 4.6.4.
Accu controlleren/testen, 9.2.
Accu volledig laden, 6.2.
Heggenschaar reinigen, 14.1.
Bedieningselementen controleren, 9.1.
Als deze handelingen nicht konnen worden uitgevoerd: de heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer.
6 Accu laden en leds

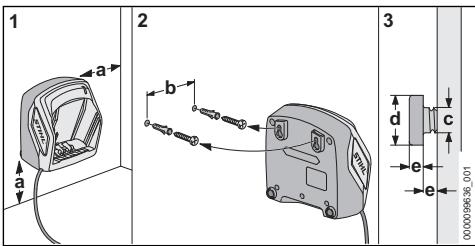

6.1 Acculader aan een muur mon-teren
De acculader kan aan een muur worden gemonteerd.
Acculader zo op een muur monteren dat aan de volgende voorwaarden worden voldaan:
- Juiste bevestigingsmaterialen zijn gebrukt.
- De acculader is waterpas.
De volgende maatvoering is aangehouden:
- a = minimaal 100 mm
- b (voor AL 101) = 75 mm
- b (voor AL 301) = 100 mm
- b (voor AL 500) = 120 mm
- c = 4,5mm
- d = 9 mm
- e = 2,5 mm
6.2 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijkke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging-times weergegeven.
Als de netstekker op een contactdoos is aangesloten en de accu in de acculader worden geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen schakelt de acculader automatisch uit.
Tijdens het laden worden de accu en de accula- der warmer.
Netstekker (6) op een goed bereikbare contactdoos (7) aansluiten.
De acculader (3) voert een zichtest UIT. De led (4) brandt ca. 1 Seconde lang groen en ca. 1 Seconde lang rood.
Aansluitkabel (5) aanbrengen.
Accu (2) in de geleidingen van de acculder (3)plaatsen en tot aan de aanslag hierop drukken.
De led (4) brandt groen. De leds (1) branden groen en de accu (2) worden geladen.
- Als de led (4) en de leds (1) Niet meer branden: de accu (2) is volledig geladen en kan uit de accelader (3) worden genomen.
- Als de acculader (3) Niet meer worden gebruikt: netstekker (6)uit de contactdoos (7) trekken.
6.3 Laadtoestand weergeven
Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geen de laadtoestand wee.
- Als de rechterled groen knippert: accu laden.
6.4 LEDs op de accu
De leds küssen de laadtoestand van de accu of storingen aangeven. De leds kussen groen of rood branden of knipperen.
Als de leds groen branden of knipperen worden de laadtoestand weergegeven.
Als de leds rood branden of knipperen: storingen opheffen, 17.
In de heggenschaar of in de accu zit een storing.
6.5 Led op acculader
De led geeft de status van de acculader wee.
Als de led groen brandt, wordt de accu geladen.
- Als de led rood knippert: storingen opheffen. In de acculader zit een storing.
7 Accu aanbrengen en weg-nemen
7.1 Accuplaatsen
Accu (1) zo lang in de accuschacht (2) drukken tot er een klik worden gehoord.
De pijlen (3) bij de accu (1) zichn nog zichtbaar en de accu (1) is vergrendeld in de accuschacht (2). Tussen de heggenschaar en de accu (1) is er geen elektrisch contact.
Accu (1) tot aan de aanslag in de accuschacht (2) drukken.
De accu (1) klikt met een tweede klik vast en ligt gelijk met de behuizing van de heggenschaar.

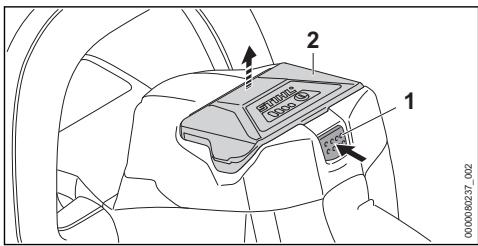

7.2 Accu verwijderen
Heggenschaar op een vlakke ondergrundplaatsen.
Blokeerhendel (1) indrukken.
De accu (2) is ontgrendeld en kan worden verwijderd.
8 Heggenschaar inschakelen en uitschakelen

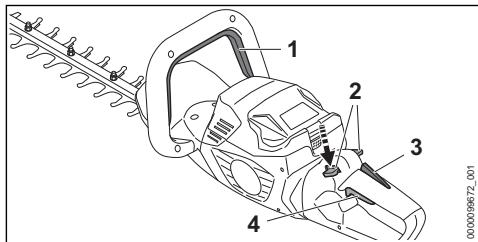

8.1 Heggenschaar inschakelen
WAARSCHUWING
- Onafhankelijk van de volgorde waarin de schakelbeugel en de schakelhendel worden ingedrukt, loopt het toerental van de heggenschaar op en gaan de messen bewegen. Als de schakelhendel eerst en verrolgens de schakelbeugel worden ingedrukt, kan de gebruiker de contrôle over de heggenschaar verliezen. De gebruiker kan hierdoor ernstig letsel oplopen.
Eerst de schakelbeugel en cervolgens des schakelhendel indrukken.
Schakelbeugel (1) indrukken en ingedrukt honden.
- Blokkeerhendel (2) met de duim maar onderen drukken en ingedrukt honden.
De schakelhendel (4) met de wijsvinger indrukken en ingedrukt houden.
Het toerental van de heggenschaar loopt op en de messen bewegen.
De blokkerhendel (2) kan worden losgelaten.
Als de Ergo-hendel (3) is ingedrukt, blijft de blokkeerhendel (2) ontgrendeld. Hierdoor kan de schakelhendel (4) worden losgelaten en weeer worden ingedrukt, zonder dat de blokkeerhendel maar onderen moet worden ingedrukt.
Als de schakelhendel (4) en de Ergo-hendel (3) worden losgelaten, is de schakelhendel (4) geblokkeerd. De blokkerhendel (2)要去 waar onderen worden ingedrukt en vastgehouden, om de schakelhendel (4) te deblokkeren.
8.2 Heggenschaar uitschakelen
Schakelbeugel en schakelhendel loslaten.
Wachten tot de messen na ca. 1 seconde nicht更是bewegen.
- Als de messen na ca. 1 seconde nog bewe-gen: de accu er uitenemen en contact opnemen met een STIHL dealer. De heggenschaar is defect.
9 Heggenschaar en accu controlleren
9.1 Bedieningselementen controle- ren
Blokkeerhendel, ergo-hendel en schakelhendel
Verwijder de accu.
Probeer de schakelhendel in te drukken zonder de blokkeerhendel in te drukken.
- Als de schakelhendel kan worden ingedrukt: heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer. De blokkeerhendel is defect.
- Blokkeerhendel met de duim maar onderen indrukken en ingedrukt honden.
Ergo-hendel indrukken en ingedrukt houden.
- Schakelhendel indrukken. De blokkeerhendel kan worden losgelaten.
Schakelhendel en Ergo-hendel loslaten.
- Als de blokkeerhendel, de schakelhendel of de Ergo-hendel moeilijk beweegt of Niet terugveert in de uitgangsstand: de heggeschaar Niet gebruiken en contact opnemen met een STIHL dealer.
De blokkeerhendel, de schakelhendel of de Ergo-hendel is defect.
schakelbeugel
Verwijder de accu.
Schakelbeugel indrukken en wee loslaten.
- Als de schakelbeugel moeilijk beweegt of nicht terugveert in de uitgangsstand: heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer.
Heggenschaar inschakelen
Plaats de accu.
Schakelbeugel indrukken en weeer loslaten.
- Als de messen haben bewogen of bewegen: heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer. De schakelhendel is defect.
- Blokkeerhendel indrukken en ingedrukt houden.
De schakelhendel indrukken en ingedrukt houden.
- Als de messen bewegen: heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer.
- Schakelbeugel indrukken en ingedrukt houden. De messen bewegen.
- Als er 3 leds rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer. In de heggenschaar zit een storing.
Schakelbeugel loslaten. De messen bewegen na ca. 1 seconde nichteer. - Als de messen na ca. 1 seconde nog bewe-gen: de accu eruit nemen en contact opnemen met een STIHL dealer.
Druktoets op de accu indrukken. De leds branden of knipperen.
- Als de leds nicht branden of knipperen: accu nied gebruiken en contact opnemen met een STIHl dealer.
In de accu zit een storing.
10 Met de heggenschaar werkken
10.1 Heggenschaar vasthouden en hanteren
Heggenschaar met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
Heggenschaar met de andere hand op de beugelhandgreep zo vasthouden dat de duim om de beugelhandgreep valt.
10.2 Bedieningshandgreep draaien
De bedieningshandgreep kan, afhankelijk van het gebruik, in 3 standen worden gedraaid.
- Blokkeerschuif (1) terugtrekken en vasthouden.
Bedieningshandgreep (2) rechtsom of linksom draaien.
Blokkeeschuif (1) loslaten.
Bedieningshandgreep (2) zolang rechtsom of linksom draaien, tot de bedieningshand-greep (2) in de vergrendeling valt.

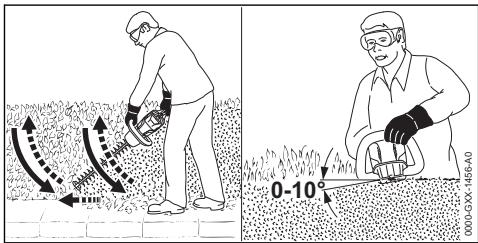

10.3 Knippen
Dikke takken en twijgen met een snoeischaar of kettingzaag verwijderen.
De heggenschaar aan een zijde van de heg boogvorming van benedenaar boven geleiden en de heg knippen.
De heggenschaar weer maar beneden bewegen zonder de heg te knippen.
- Langzaam en gecontroleerd in voorwaartse richting lopen.
- De heggenschaar opnieuw boogvorming van beneden maar boven geleiden en de heg knippen.
De andere ziche van de heg opdezelfde wijze knippen.
De messen aan de boenzijde van de heg onder een hoek tussen de 0^ en 10^ houden.
De heggenschaar horizontal houden en boogvormigBeen en weer geleiden en de heg knippen.
- Als de knipprestaties teruglopen: de messen aanscherpen/slijpen.
11 Na de werkzaamheden
11.1 Na het werk
Heggenschaar uitschakelen en de accu eruit nemen.
- Als de heggenschaar nat is: de heggenschaar laten drogen.
- Als de accu nat is: de accu latin drogen.
Heggenschaar reinigen.
- Messen reinigen.
- Mesbeschermer zo over de messen schuiven dat deze de messen volledig bededuct.
Accurinigen.
12 Vervoeren
12.1 Heggenschaar vervoeren
Heggenschaar uitschakelen en de accu eruit nemen.
- Mesbeschermer zo over de messen schuiven dat deze de messen volledig bededuct.
Heggenschaar dragen
Heggenschaar met een hand zo op de beugelhandgreep dragen dat de messen maar achteren zich gericht.
Heggenschaar in een voertuig vervoeren
de heggenschaar zo borgen dat deze nicht kan kantelen en verschuiven.
12.2 Accu vervoeren
Heggenschaar uitschakelen en de accu eruit nemen.
- Controller of de accu in de veilige, goede staat verkeert.
De accu zo in de verpakking verpakken dat deutsche nicht kan bewegen.
- Verpakking zo borgen dat deze nicht kan vallen en verschuiven.
De accu is onderworpen aan de eisen voor het transport van gevaarlijke goederen. De accu is geclassifiedeerd als UN 3480 (lithium-ionaccu's) en is gecontroleerd volgens het UN-handboek Beproevingen en Criteria, deel III, subparagraaf 38.3.
De transportvoorschriften staan vermeld op www.stihl.com/safety-data-sheets.
12.3 Acculader vervoeren
De netstekeruit de contactdoostrekken.
Accu verwijderen.
De aansluitkabel opwikkelen en aan de acculader bevestigen.
- Als de acculader in een auto wordt vervoerd: de acculader met spanbanden, riemen of een net dusdanig beveiligden, dat de acculader Niet kan omvallen en nicht kan verschuiven.
13 Opslaan
13.1 Heggenschaar opslaan
Heggenschaar uitschakelen en de accu eruit nemen.
- Mesbeschermer zo over de messen schuiven dat deze de messen volledig bedekt.
De heggenschaar zo opslaan dat aan de vol-gende voorwaarden worden voldaan:
- De heggenschaar bevindt zich buiten het bereik van kinderen.
- De heggenschaar is schoon en droog.
13.2 Accu opbergen
STIHL advisert de accu bij een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.
De accu zo opslaan dat aan de volgende voorwaarden worden voldaan:
- De accu befindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu befindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de heggenschaar.
- Als de accu in de acculader worden bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau:tussen 40% en 60% bewaren (2 groene leds).
- De accutemperatuur ligt:tussen de - 10^ en +50^
LET OP
- Als de accu Niet overeenkomstig de beschrij-ving in deze handleding worden opgeborgen, kan de accu diep ontladen en daardoor onherstelbaar beschadigd raken.
Een lege accu voor het opbergen opladen. STIHL advisert de accu bij een laadtoe-standussen 40% en 60% (2 groen brandende leds) op te bergen.
De accu gescheiden van de heggenschaar opslaan.
13.3 Acculader opbergen
Trek de netstekker uit de contactdoos.
De aansluitkabel opwikkelen en aan de acculader bevestigen.
De accelader zo opslaan dat aan de volgende voorwaarden worden voldaan:
- De acculader bevindt zich buiten het bereik van kinderen.
- De acculader is schoon en droog.
- De acculader befindt zich in een gesloten ruimte.
- De acculader is nicht opgehangen aan de aansluitkabel of aan de beugel (3) voor de aansluitkabel.
- De acculader staat bloot aan temperaturetussen +5^ en +40^
14 Reinigen
14.1 Heggenschaar reinigen
Heggenschaar uitschakelen en de accu eruit nemen.
De heggenschaar met een vochtige doeck of een STIHL harsoplosmiddel reinigen.
De ventilatiesleuven met een kwast reinigen.
Vreemde voorwerpen uit de accuschacht verwijderen en de accuschacht met een vochtige doek reinigen.
- Elektrische contacten in de accuschacht met een kwast of een zacht borstel reinigen.
14.2 Messen reinigen
Heggenschaar uitschakelen en de accu eruit nemen.
- Spuit de messen aan beiden zijden in met STIHL harsoplosmiddel.
- Plaats de accu.
Heggenschaar 5 seconden inschakelen. De messen bewegen. Het STIHL horsoplos-middel worden gelijkmatig verdelijk.
14.3 Accu reinigen
De accu met een vochtige doek reinigen.
14.4 Acculader reinigen
De netstekeruit de contactdoostrekken.
De accrulader met een vochtige doek reinigen.
De ventilatiesleuven met een kwast reinigen.
- Elektrische contacten van de acculader met een kwast of een zachte borstel reinigen.
15 Onderhoud
15.1 Onderhoudsintervallen
Onderhoudsintervallen zijn afhankelijk van de omgevings- en werkomstandigheden.
STIHL adviseert de volgende onderhoudsintervallen:
Elke 50 bedrijsuren
Aandrijfmechanisme smeren.
Jaarlijks
Heggenschaar door een STIHL dealer laten controlleren.
15.2 Aandrijfkop smeren
Afslutplug (1) losdraaien.
Als er geen vet op de afsluitplug (1) zichtaar is:
Tube "STIHL tandwielvet" (2) inschroeven.
- 5 g STIHL tandwielvet in het aandrijffhuis drukken.
Tube "STIHL tandwielvet" (2) eruit draaien.
Afslutplug (1) aanbrengen en vastdraaien.
De heggenschaar 1 minuut inschakelen. Het STIHL tandwielvet worden geleikmatig verdeld.
15.3 Messen slijpen
STIHL adviseert de messen door een STIHL dealer te lately slijpen.
WAARSCHUWING
- De snijtanden van de messen zijn scherp. De gebruiker kan zich snijden.
Draag werkhandsschoenen van slijtvest materialiaal.
Heggenschaar uitschakelen en de accu eruit nemen.
Elke tand van het bovenste mes met een STIHL platte vrij slijpen met een waar voren gerichte beweging. Daar bij de slijphoek in acht nemen, 18.2.
Heggenschaar omdraaien.
Resterende tanden slijpen.
Elke tand van onderaf ontbramen.
Heggenschaar omdraaien.
Resterende tanden ontbramen.
Stof datijdens het vijlen ontstaat met een vochtige doek verwijdenen.
- Spuit de messen aan beiden zijden in met STIHL harsoplosmiddel.
Heggenschaar 5 seconden inschakelen. De messen bewegen. Het STIHL horsoplos-middel worden gelijkmatig verdelijk.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.
16 Repareren
16.1 Heggenschaar, accu en acculader repareren
De gebruiker kan de heggenschaar, de messen, de accu en de acculader Niet zich repareren.
- Als de heggenschaar of de messen beschadigd zijn: de heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer.
- Als de accu defect of beschadigd is: de accu verrangen.
- Als de acculader defect of beschadigd is: de acculader verrangen.
- Als de aansluitkabel defect of beschadigd is: de acculader Niet gebruiken en de aansluitkabel door een STIHL dealer lately verrangen.
17 Storingen opheffen
17.1 Storingen in de heggenschaar of de accu opheffen
| Storing | Leds op de accu | Oorzaak | Oplossing |
| De heggensc-haar loopt bij het inschakenen nicht aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. | De accu opladen. |
| 1 led brandt rood. | De accu is te warm of te koud. | Verwijder de accu.Laat de accu afkoelen of opwarmen. | |
| 3 leds knippe-ren rood. | In de heggenschaar zit een storing. | Verwijder de accu.Elektrische contacten in de accuschacht reinigen.Plaats de accu.Heggenschaar inschakenel.Als er nog steeds 3 leds rood knipperen:de heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer. | |
| De messen lopen zwaar. | Spuit de messen aan beiden zijden in met STIHL horsoplosmiddel.Als er nog steeds 3 leds rood knipperen:de heggenschaar Niet gebruiken en contact opnemen met een STIHL dealer. | ||
| 3 leds branden rood. | De heggenschaar is te warm. | Verwijder de accu.De heggenschaar latent afkoelen. | |
| 4 leds knippe-ren rood. | In de accu bevindt zich een storing. | Verwijder de accu enplaats deze waar terug.Heggenschaar inschakenel.Als er nog steeds 4 leds rood knipperen:de accu Niet gebruiken en contact opnemen met een STIHL dealer. | |
| - | De elektrische aans-luiting:tussen de heg-genschaar en de accu is onderbroken. | Verwijder de accu.Elektrische contacten in de accuschacht reinigen.Plaats de accu. | |
| - | De heggenschaar of de accu zijn vochtig. | De heggenschaar of accu latent drogen. | |
| De heggensc-haar schakelt tij-dens het gebruik UIT. | 3 leds branden rood. | De heggenschaar is te warm. | Verwijder de accu.De heggenschaar latent afkoelen. |
| - | Er is sprake van een elektrische storing. | Verwijder de accu enplaats deze waar terug.Heggenschaar inschakenel. | |
| De werkelijk van de heggenschaar is te kort. | - | De accu is Niet volle-dig opgeladen. | Accu volledig laden. |
| - | De levensduur van de accu is overschreden. | Vervang de accu. | |
| Na het aanbren-gen van de accu in de acculader start het laadpro-ces nicht. | 1 led brandt rood. | De accu is te warm of te koud. | Accu in de acculader latent zitten.De laadprocedure start automatisch zodiah het toelaatbare temperatuurbereik is bereikt. |
17.2 Storingen in de acculader verhelpen
| Storing | Led op accula-der | Oorzaak | Oplossing |
| De accu wordeniet opgeladen. | De led knippertrood. | De elektrische aans-luiting tussen de accu-lader en de accu is onderbroken. | ► De accu verwijderen. ► Elektrische contacten op de acculader reinigen. ► De accuplaatsen. |
| In de acculader ziteen storing. | ► Acculader Niet gebruiken en contact opnemen met een STIHL dealer. |
Vrijgegeven accu: STIHL AK
Gewicht zonder accu: 3,5 kg
De looptijd kan op www.stihl.com/battery-life worden bekeken.
18.2 Messen
Tandafstand: 34 mm
- Snijlengte: 600 mm
Slijphoek: 35^
18.3 STIHL AK-accu
- Accutechnologie: lithium-ionen
- Spanning: 36 V
- Capaciteit in Ah: zie typeplaatje
Aantal ampère-uren in Wh: zie typeplaatje
Gewicht in kg: zie typeplaatje
Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10^ tot +50^
18.4 Acculader STIHL AL 101
- Nominale spanning: zie typeplaatje
- Frequentie: zi typeplaatje
- Nominal vermogen: zie typeplaatje
- Laadstroom: zie typeplaatje
Toelaatbaar temperatuurbereik voor gebruik en opslag: +5^ tot +40^
De laadtijden zijn onder www.stihl.com/charging-times weergegeven.
18.5 Verlengkabels
Als gebruik worden gemaakt van een verlangkabel,要去en de aders, afhankelijk van de spanning en de lenghte van de verlangkabel minimaal de volgende doorsnede hebben:
Als de nominale spanning op het typeplaatje 220V tot 240 V bedraagt:
Kabellenge tot 20m : AWG 15/1,5 mm²
- Kabelengte 20 m tot 50 m: AWG 13/2,5 mm²
Als de nominale spanning op het typeplaatje 100V tot 127 V bedraagt:
- Kabellengte tot 10 m: AWG 14/2,0 mm²
Kabellength 10 m tot 30 m: AWG 12/3,5 mm²
18.6 Geluids- en trillingswaarden
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De Kwaarde voor de trillingswaarden bedraagt 2m / s^2
STIHL adviseert een gehoorbeschermer te dra-gen.
Geluiddrukniveau LPA gemeten volgens EN 62841-4-2:77 dB(A).
- Geluidvermögensniveau LWA gemeten volgens EN 62841-4-2: 85 dB(A).
- Trillingswaarde a_hv gemeten volgens EN 62841-4-2
Bedieningshandgreep: 1,0 m/s². De Kwaarde voor de trillingswaarde bedraagt 2 m/s².
- Beugelhandgreep: 1,5m / s^2
De aangeweven trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en hunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende trillingswaarden hunnen afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangeweven trillingswaarden hunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De daadwerkelijk trillingsbelasting moet worden ingeschat. Daar bij kan ook rekening worden gehonden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie over het voldoen aan de EG-richtlijn 2002/44/EG inzake trillingen is op www.stihl.com/vib aangegeven.
18.7 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica-lien.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
19 Onderdelen en toebehoren
19.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de origi-nele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderden en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten können door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie nicht worden beoordeeld en STIHL kan ook nicht borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
20 Milieuverantwoord afvoe- ren
20.1 Heggenschaar, accu en acculader afvoeren
Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.
Een onjuiste afvoer kan schadelijk voor de gezondheid en voor het milieu.
De STIHL producten inclusief de verpakking volgens deplaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleven.
Niet bij het huisvuil afvoeren.
21 EU-conformiteitsverklaring
21.1 Heggenschaar STIHL HSA 60.0
verklaart op eigene verantwoordelijkheid dat
- Constructie: accu-heggenschaar
- merk: STIHL
- Type: HSA 60.0
- Serie-identificatie: HA06
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met de tenijdve van de productiedatum geldende versies van de volgende normen is ontwikkelde en geprodued: EN 55014-1, EN 55014-2, EN 62841-1 en EN 62841-4-2.
Toegepast conformiteitsbeoordelingsproces volgens richtlijn 2000/14/EG bijlage V.
Gemeten geluidsvermogenniveau: 85 dB(A)
Gewaarborgd geluidsniveau: 87 dB(A)
De technische documentatie worden bij de productgoedkeuring van
ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de heggenschaar.
Waiblingen, 12-5-2022
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
22 UKCA-conformiteitsverklar- ring
22.1 Heggenschaar STIHL HSA 60.0
UK CA
verklaart op eigene verantwoordelijkheid dat
- Constructie: accu-heggenschaar
- merk: STIHL
- Type: HSA 60.0
- Serie-identificatie: HA06
voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and
Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de ten tjide van de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 62841-1 en EN 62841-4-2.
Toegepast conformiteitsbeoordealingsproces volgens Britse richtlijn Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 Schedule 8.
Gemeten geluidsvermogenniveau: 85 dB(A)
Gewaarborgd geluidsniveau: 87 dB(A)
De technische documentation wird bij ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de heggenschaar.
Waibingen, 12-5-2022
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
23 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
23.1 Inleiding
In dit hoofdstuk staan de algemene veiligheidsinstrumenties volgens de norm EN/IEC 62841 voor handgeleide, door een elektromotor aangedreven gereedschappen.
STIHL moet deze teksten afdrukken.
De onder "Elektrische verilgheit" beschreiben verilgheidsinstructies ter voorkoming van elektrische schokken gelden nicht voor de STIHL accuproducten.
WAARSCHUWING
Lees alle verilgheidsinstrumenties, voorschriften, illustraties en technische geevens, waarvan dit elektrische gereedschap is voorzien. Als de hierna volgende instructies Niet worden opgevolgd, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle verilgheidsaanwijzingen en voorschriften voor tokomstig gezruik.
Het in de veiligheidsaanwijzingen gebrukke begrip 'elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op hetlichtnet (met netkabel) of op elektrisch gereedschap dat als energiebron een accu hebft (zonder netkabel).
23.2 Veiligkeit op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan leiden tot ongevallen.
b) Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereed-schap genereert vonden die stof of dampen tot ontsteking konnen brengen.
c) Houd kinderen en andere personenijdens het werken met elektrisch gereedschap op afstand. Als de aandacht worden afgeleid, kunt u de contrôle over het elektrische gereed-schap verliezen.
a) De aansluitsteker van het elektrische gereedschap moet in de contactdoos passen. Aan de steker mogen op geen enkele wijze wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Ongewijzigde stekers en passende contactdozen beperken het risico op een elektrische schok.
b) Voorkom lichaamscontact met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er is een hoger risico op een elektrische schok wanner uw lichaam geaard is.
c) Bescherm elektrisch gereedschap gegen regen of vocht. Het binnendringen van water/ vocht in elektrisch gereedschap verhoegt de kans op een elektrische schok.
d) Gebruik de netkabel Niet voor andere doel-einden. Gebruik de netkabel nooit om het
elektrische gereedschap te dragen of te trekken of om de stekker uit het stopcontact te trekken. De netkabel uit de buurt houden van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitkabels verhogen de kans op een elektrische schok.
e) Bij het in de open lucht werknen met elektrisch gereedschap, alleen verlangkabels gebruiken die geschikt zijn voor gebruik buitenshuis. Het gebruik van voor buiten geschikte verlangkabels beperkt het risico op een elektrische schok.
f) Als werkden met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, kaak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.
23.4 Veiligheid van Personen
a) Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschemende uitrusting en altijd een veiligheidsbril. Draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, werksochoenen met stroeve zool, een veiligheidshelm of gooortbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert de kans op letsel.
c) Voorkom het per ongeluk inschakelen. Controller of het elektrische gereedschap is uitgeschakeld voordat de steker in de contactdoos worden gestoken en/of de accu worden aangesloten, het gereedschap worden opgepakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op schakelaar ligt of als het elektrisch gereed-schap ingeschakeld op hetlichtnet worden aangesloten, kan dit leiden tot ongevallen.
d) Afstelgereedschap of schroefsleutels verwijden voordat het elektrische gereedschap worden ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het elektrische gereedschap zit, kan leiden tot letsel.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele houding en bewaar altijd het evenwicht. Hierdoor kan het elektrische gereedschap in onverwachtete situaties beter onder controle worden gehonden.
f) Geschikte kleding dragen. Draag geen loshangende kleding of sieraden. Houd harenen kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden of Lange harenen können blijven haken aan bewegende delen.
g) Als er een stofafzug- en -opvanginrichting要去 worden gemonteerd,要去 den deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiiginrichting beperkt het gevaar door stof.
h) Wees alert, voorkom een vals gevoel van veiligheid en lap de veiligheidsregels voor elektrisch gereedschap Niet aan uw laars, ook als u na veelvuldig gebruik volledig ver Trouwd bent met elektrisch gereedschap. Achteloos handelen kan binnen een fractie van een seconde tot zwaar letsel leiden.
23.5 Gebruik en behandeling van het elektrische gereedschap
a) Het elektrische gereedschap nicht overbelasten. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de steker uit de contactdoos en/of verwijder de uitneembare accu alvorens afstelwerkzaamheden uit te voeren, toebehoren te verrangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap.
d) Niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap Niet latente gebruiken door personen die er Niet mee ver Trouwd zijn of die instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als dit door onervaren Personen worden gebruikt.
e) Elektrisch gereedschap en toebehoren zorgvuldig onderhoden. Controleer of de bewe
gende delen correct functioneren en dat\ deze Niet klemmen, gebroken of beschadigd\ zijn,ondat hierdoor de werkung van het elektrische gereedschap nadelig worden beinvloed. Beschadigde onderdelen voor het\ gebruik van het elektrische gereedschap\ laten repareren.Vele ongevallen zich te wijten aan slecht onderhouden elektrisch\ gereedschap.
f) De messen scherp en schoon honden. Zorgvuldig geslepen messen met scherpe snijkanten klemmen minder snel en zich gemakkelijker te hanteren.
g) Elektrisch gereedschap, toebehoren, wissel-gereedschap enz. volgens deze instructies gebruiken. Hierbij op de arbeidsomstandig-heden en de uit te voeren werkzaamheden letten. Het gebruik van elektrisch gereed-schap voor andere dan de bedoelde toepass-ingen kan tot gevaarlijke situates leiden.
h) Houd de handgrepen en handgreepvlakken, schoon en olie- en vetvrij. Gladde handgrepen en handgreepvlakken staan een veilige bediening en controle over het elektrische gereedschap in onvoorziene situatuies in de weg.
23.6 Gebruik en behandeling van het accugereedschap
a) Laad de accu's alleen met acculaders die door de fabrikant worden geadviseerd. Met een acculader die geschikt is voor een bepaald type accu is er kans op brandgevaar als deze worden gebruikt voor een ander type accu.
b) Gebruik alleen de waarvoord bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot letseI en brandgevaar.
c) De Niet-gebruike accu uit de buurt houden van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen waarmee de contacten worden overbrugd. Kortsluitingussen de accucontacten kan leiden tot brandwonden of brand.
d) Bij verkeerd gebruik kan accuvloeistof uit de accu wegleken. Contact hiermee voorkomen. Bij toe Vallig contact, met water afspelen. Als de accuvloeistof in de ogen komt bovendien een arts raadplegen. Weglekende accuvloeistof kan leiden tot huidirritaties of brandwonden.
e) Gebruik geen beschadigde accu's of accu's waaraan wijzigingen zich aangebracht. Beschadigde of gewijzigde accu's können zich onvoorspelbaar gedragen en leiden tot kans op explosie of letsel.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven de 130^ (265°F) können leiden tot explo-. sies.
g) Volg alle instructies met betrekking tot het laden op en laad de accu of het accugereed-schap nooit op buiten het in de handleiding genoemde temperatuurbereik. Verkeerd laden of laden buiten het vrijgeveen temperatuurbereik kan de accu beschadigen en kans op brand verhogen.
23.7 Service
a) Laat elektrisch gereedschap alleen repare- ren door gekwalificeerd en vakkundig personel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilheid van het elektrische apparaat behouden blijft.
b) Voer geen onderhoudswerkzaamhedenuit aan beschadigde accu's. Al het onderhoud aan accu's mag alleen door de fabrikant of een hiertoe gemachtig bedrijf worden uitgevoerd.
23.8 Veiligheidsinstructies voor heggenscharen
Algemene veiligheidsinstructies voor heggenscharen
a) Alle lichaamsdelen uit de buurt van de messen honden. Bij bewegende messen Niet proberen gesnoeide takjes te verwijderen of nog te snoeien takjes vast te honden. De messen blijven bewegen nadat de schakelaar isuitgeschakeld. Eén moment van onachtzaamheid bij gebruik van de heggenschaar kan leiden tot ernstig letsel.
b) De heggenschaar aan de handgreep dragen bij stilstaande messen en let erop dat u nicht de schakelaar indrukt. Door het correct dra-gen van de heggenschaar verlaagt u het gevaar van opzettelijk inschakelen en een daardoorvoorzaakt letsel door het mes.
c) Bij vervoer of opslag van de heggenschaar aktijd de afdekkap over de messen aanbren-gen. Vakkundig omgaan met de heggenschaar vermindert de kans op letsel door de messen.
d) Zorg ervoor dat alle schakelaars uitgeschakeld zijn en de accu verwijderd of uitgeschakeld is voordat u ingeklemd snoeimaterialiaal verwijdert of onderhoud aan de machine uityoert. Een onverwachte inschakeling van de heggenschaarijdens het verwijderen van ingeklemd materiaaal kan ernstig letsel veroorzaken.
e) Houd de heggenschaar alleen vast bij de geisoleerde handgrepen, sondern het snoeimes verborgen elektrische kabels kan raken. Het contact van de messen met een onder spanning staande kabel kan ook de metalen delen van het apparaat onder spanning zieten en leiden tot een elektrische schok.
f) Houd alle netsnoeren uit de buurt van het snoeigebed. Leidingen können verborgen zich in heggen en struiken en per ongeluk door het mes worden doorgesneden.
g) Gebruik de heggenschaar Niet bij slecht weer, met name wanner er gevaar voor onweer is. Daarmee verkleint u de kans door bliksem te worden getroffen.
V-1096-610-89+0
