GEBRUIKSAANWIJZING RMA 235 PACK AK20*AL101 STIHL

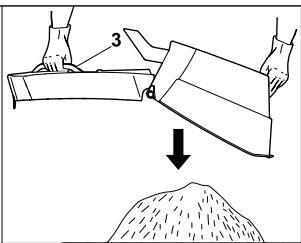

11.4 Grasfangkorb entleeren

1 Voorwoord. 91
2 Informatie met betrekking tot deze handleiding. 92
3 Overzicht. 92
4 Veiligheidsinstructies. 93
5 Grasmaier bedrifsklaar make. 98
6 Accu laden en leds. 99

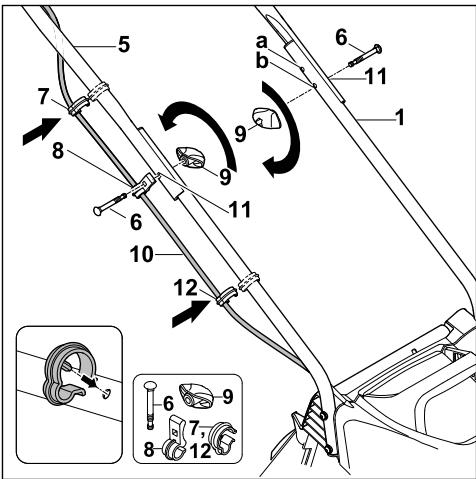

7 Grasmaier in elkaar zetten. 99

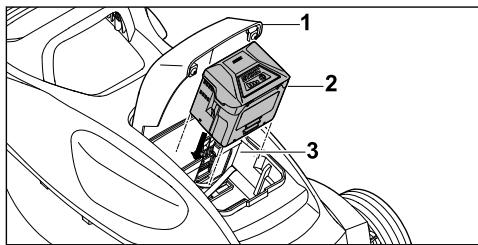

8 Accu aanbrengen en wegemen. 101
9 Grasmaier inschakelen en uitschakelen..... 101
10 Grasmaier en accu controlleren 102
11 Met de grasmaier werken. 103
12 Na de werkzaamheden. 104
13 Vervoeren. 104
14 Opslaan. 105
15 Reinigen. 105
16 Onderhoud. 106
17 Repareren. 106
18 Storingen opheffen. 107
19 Technische gegevens. 108
20 Onderdelen en toebehoren. 109
21 Milieuverantvoord afvoeren. 109
22 EU-conformiteitsverklaring. 109
23 UKCA-conformiteitsverklaring. 110
24 Algemene en productspecifieke verilgihed-sinstructures. 110

1 Voorwoord

Geachte client(e),

Wij zijn blij dat u hebte gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hove betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit.
Onze dealers staan garant voor deskundig

Nederlandst

advies en instructie alsmede een uitgebrie technische begeleiding.

STIHL kiest uitdukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

WAKE UP

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUK GOED DOOR-LEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

Deze gebruiksaanwijzing is een vertaling van de oorspronkelijke gebruiksaanwijzing van de fabri-kant in het kader van de EG-richtlijn 2006/42/EC.

De lokale veiligheidsvoorschriften zijn van kracht.

Lees naast deze gebruiksaanwijzing de vol-gende documenten, zorg dat u alles begrijpt en bewaar ze:
- Veiligheidsaanwijzingen accu STIHL AK
- Gebruiksaaanwijzing oplaadapparaat
STIHL AL 101, 301, 500
Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets

2.2 Aanduiding van de waarschu-wingen in de tekst

GEVAAR

• De aanwijzing duidt op geziven die leiden tot ernstig letsel of zichs tot de dood.
  De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.

WAARSCHUWING

• De aanwijzing duidt op gezaren die kuren leiden tot ernstig letsel of zichs tot de dood.
  De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.

2 Informatie met betrekking tot deze handleiding

LET OP

• De aanwijzing duidt op gezaren die kuren leiden tot materièle schade.
  De genoemde maatregelen können materi- ele schade voorkomen.

2.3 Symbolen in de tekst

Dit symbol verwijst maar een hoofdstuk in deze handleiding.

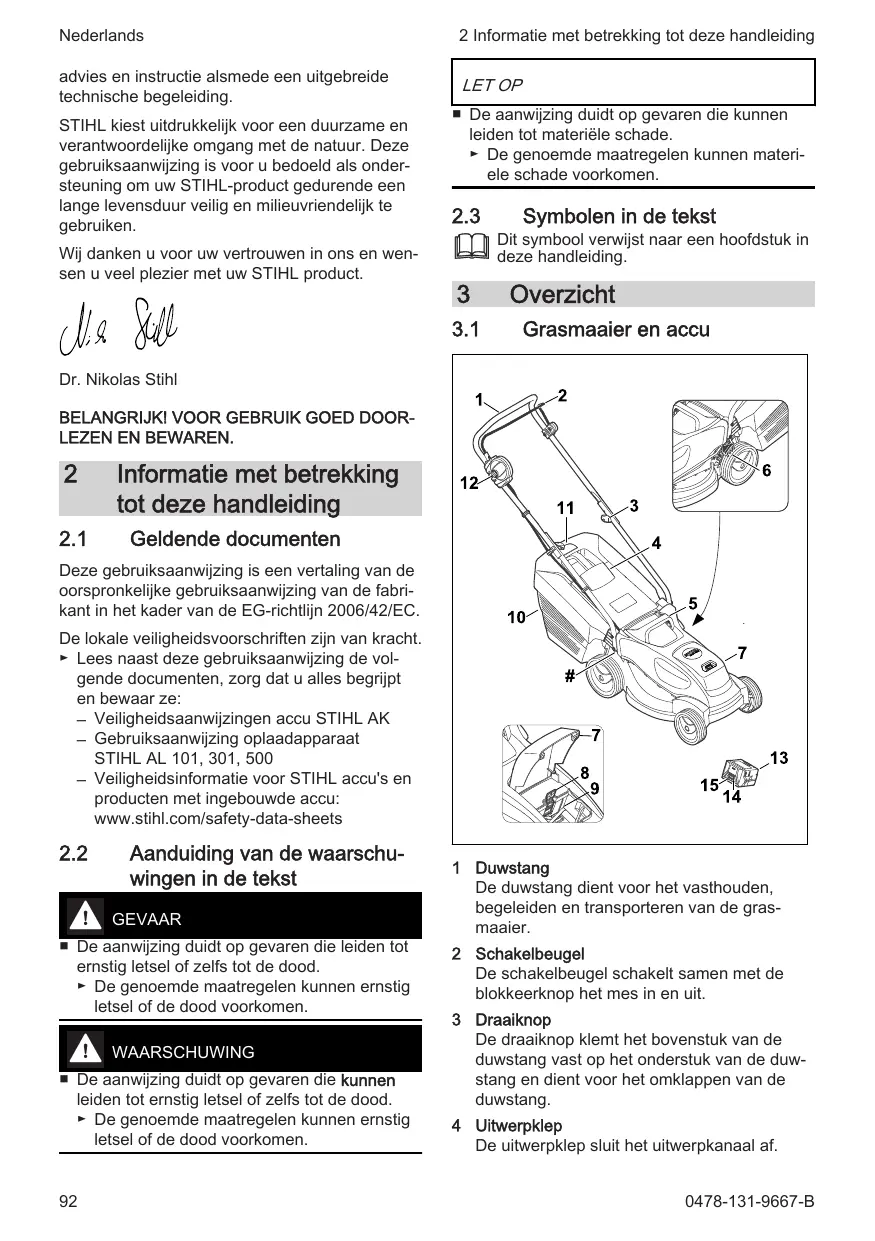

3 Overzicht

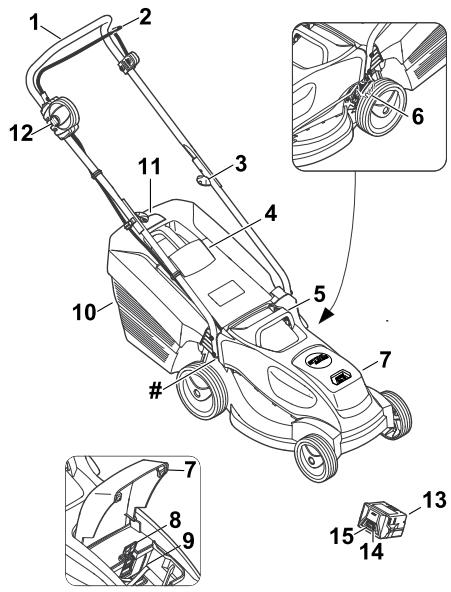

3.1 Grasmaier en accu

1 Duwstang

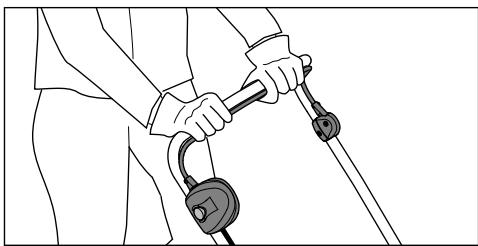

De duwstang dient voor het vasthouden, begeleiden en Transporteren van de grasmaaier.

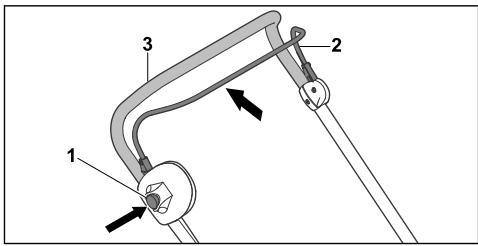

2 Schakelbeugel

De schakelbeugel schakelt samen met de blokkearknop het mes in en UIT.

3 Draaiknop

De draaiknop klemt het bovenstuk van de duwstang vast op het onderstuk van de duwstang en dient voor het omklappen van de duwstang.

4 Uitwerpklep

De uitwerpklep sluit het uitwerpkanaal af.

5 Transportgreep

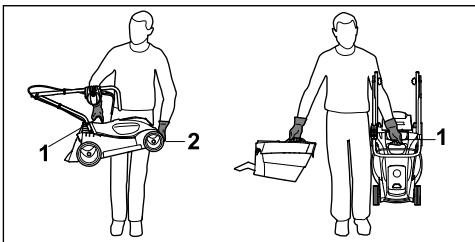

De transportgreep dient voor het transporte- ren van de grasmaier.

6 Hendel

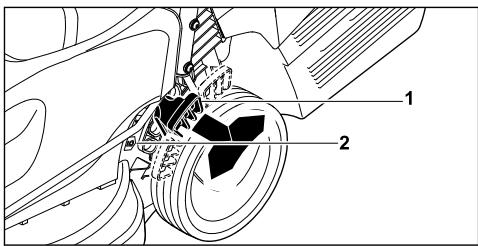

De hendel dient voor het instellen van de snijhoogte.

7 Klep

De klep bedekt de accu.

8 Blokpeerhendel

De blokeerhendel houdt de accu in de accu-houder.

9 Accuhouder

De accuholder biedt plaats aan de accu.

10 grasopvangbox

De grasopvangbox vangt het gemaaide gras op.

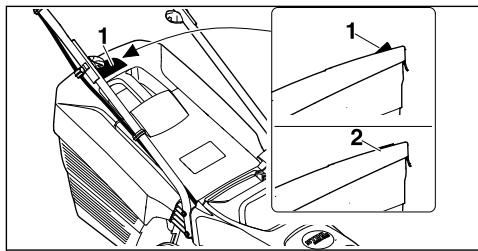

11 Inhoudsindicatie

De inhoudsindicatie toont hoe vol de grasop-vangbox zit.

12 Blokkeerknop

De blokkeerknop schakelt samen met deschakelbeugel het mes in en uit.

13 Accu

De accu voorziet de grasmaaier van energia.

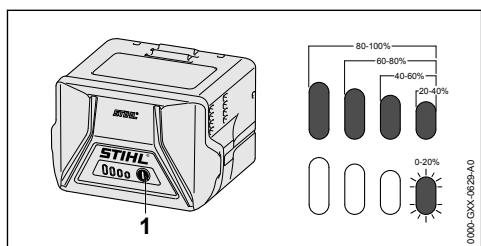

14 Drukknop

Met de drukknop worden de leds op de accu geactiveerd.

15 Leds

De leds geben de laadtoestand van de accu en storingen aan.

# Typeplaatje met machinenummer

3.2 Pictogrammen

De pictogrammen können op de grasmaier en de accu staan en beteken het volgende:

4 leds knipperen rood. Er is spreake van een storing in de accu.

Gegarandeerd geluidsniveau volgens
a richtlij 2000/14/EC in dB(A), om geluidsemissies van producten vergelijkbaar te make.

De weergave naast het pictogram verwijst aan de energia-inhoud van de accu volgens de specificaties van de fabrikant. Het bij gebruik beschikbare vermogen ligt lager.

Gooi het product Niet bij het huisvuil weg.

Schakel het mes in.

4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

WAARSCHUWING

De waarschuwingspictogrammen op de grasmaaier of de accu betekenen het volgende:

Neem de veiligheidsinstrcties en bijbehorende maatregelen in acht.

Lees de gebruiksaaanwijzing, zorg dat u alles begrijpt en bewaar hem.

Wees voorzichtig voor rondvliegende voorwerpen - houd afstand en houd anderen uit de buurt.

Raak het draaiende mes nicht aan.

Neem de accuuitijdens onderbrekin-gen van de werkzaamheden, het reinigen enijdens transport, opslag, onderhouden en reparations.

Verwijder de accu na gebruik.

Beschem de accu gegen但它 en vuur.

Beschem de accu gegen regen en vocht en dompeludeau niet in vloeistofen onder.

De grasmaier STIHL RMA 235.1 is bedoeld voor het maaien van droog gras.

De grasmaier worden door een accu STIHL AK van energia voorzien.

WAARSCHUWING

Accu's die nicht door STIHL voor grasmaaiers zich goedgekeurd, hunnen brand of explosions veroorzaken. Personen hunnen ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.
- Gebruik grasmaaiers met een accu STIHL AK.
- Als de grasmaier de de accu Niet volgens de regels worden gebruikt, können personen ernstig of dodelijk letsel oplopen en kan er materiiele schade ontstaan.
- Gebruik de grasmaier en de accu Zoals in\ deze gebruiksaanwijzing worden beschreiben.

4.3 Vereisten aan de gebruiker

WAARSCHUWING

• Niet-geinstrueerde gebruikers können de gevaren van de grasmaier en de accu nicht herkennen of inschatten. De gebruiker of andere Personen können ernstig of dodelijk letsel oplopen.

Lees de gebruiksaaanjwijing, zorg dat u alles begrijpt en bewaar hem.

• Als de grasmaier of de accu aan een andere person wordt doorgegeven: geef de gebruiksaanwijzing mee.
  Zorg ervoor dat de gebruiker aan de vol-gende vereisten voldoet:

• De gebruiker is uitgerust.

• De gebruiker is lichamelijk, zintuigelijk en geestelijk in staat om de grasmaaier en de accu te bedieren en ermee te werken. Als de gebruiker met lichamelijke, zintuigelijkde geestelijkbeperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijk persoon mee werken.

• De gebruiker kan de bevaren van de grasmaaier en de accu herkennen en inschatten.

• De gebruiker is zich ervan bewust dat hij aansprakelijk is voor ongevalen en voor materialei schade.

• De gebruiker is meerderjarig of de gebruiker worden conform nationale regelgeving onder toezicht voor een beroep opgeleid.

• De gebruiker heeft instructie gekregen van een STIHL vakhandelaar of een deskundige person, voordat hij voor het eerst met de grasmaier gaat werkken.

• De gebruiker is nicht onder invloed van alcohol, medicijnen of drugs.

Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

4.4 Kleding en uitrusting

WAARSCHUWING

Tijdens het werkken hunnen er voorwerpen met groe snelheid omhoog worden geslingerd. De gebruiker kan letsel oplopen.

Draag een lange broek van stevig materiaal.

Tijdens het werkken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.

Als er stof opstuift: draag een stofmasker.

• Ongeschikte kleding kan vast blijven zitten in hout, struikgewas en de grasmaier. Gebruikers zonder geschikte kleding konnen ernstig letsel oplopen.

Draag nauwsluitende kleding.
Doe sjaals en sieraden af.

• De gebruiker kanijdens het reinigen, onderhonden of transporteren in contact komen met het mes. De gebruiker kan letsel oplopen.

Draag veiligheidshandschoenen.

• Gebruikers die ongeschichte schoenen dragen, können uitglijden. De gebruiker kan letsel oplopen.

Draag stevige, dichte schoenen met een stroeve zool.

Tijdens het slijpen van messen hunnen deeltjes worden weggeslingerd. De gebruiker kan letsel oplopen.

Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn getest volgens de norm EN 166 of volgens nationale voorschriften en zichn met de bijbehorende aanduiding in de handel verkrijgbaar.

Draag veiligheidshandschoenen.

4.5 Werkgebied en -omgeving

4.5.1 Grasmaier

WAARSCHUWING

Niet-betrokken Personen, kinderen en dieren kuren de gevaren van de grasmaaier en omhoog geslingerde voorwerpen Niet herkennen en Niet inschatten. Niet-betrokken perso

nen, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiaële schade ontstaan.

Houd Niet-betrokken personen, kinde den dieren ver ut de buurt van het werkgebied.

Houd afstand tot voorwerpen.
Laat de grasmaier nicht zonder toezicht staan.
Zorg ervoor dat kinderen nicht met de grasmaaier können spelen.

• Als er bij regen worden gewerkt, kan de gebruiker uitglieden. De gebruiker kan ernstig of dodelijk letsel oplopen.

Als het regent: Niet werken.

• De grasmaaier is nicht gegen water beschermd. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan er kortsluiting optreden. De gebruiker kan letsel oplopen en de grasmaaier kan beschadigd raken.

Werk nicht in de regen of in een natte omge-ving.
Maai geen nat grayscale.

• Elektrische onderdelen van de grasmaaier kuren vonken veroorzaken. Vonken kuren in een Licht ontvlambare of explosieve omgeving brand of een explosie veroorzaken. Personen kuren ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

Werk nicht in eenlicht ontvlambare ofExplosiveomgeving.

4.5.2 Accu

WAARSCHUWING

• Buitenstaanders, kinderen en dieren können de gezaren van de accu Niet herkennen en de gezaren hiervan Niet inschatten. Buitenstaanders, kinderen en dieren können ernstig letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden.
De accu nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de accu kuren spelen.

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onherstelbaar beschadigd raken. Personen können ernstig letsel oplopen en er kan materièle schade ont-staan.

De accu gegenitte en vuur beschermen.
De accu Niet in het vuur werpen.

De accu nicht buiten de aangegeven temperatuurgrenzen opladen, gebruiken en opbergen, 19.4.

De accu bijkleine metalen voorwerpen van daan houden.
De accu Niet blootstellen aan hoge druk.
De accu Niet in de magnetron plaatsen.
De accu gegen chemicalien en zouten beschemen.

4.6 Veilige staat

4.6.1 Grasmaier

De grasmaier verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:

• De grasmaier is onbeschadigd.
• De grasmaier is schoon en droog.
• De bedieningsorganen werkken en zich nicht gewijzigd.
• Het mes is correct gemonteerd.
• Er is een origineel STIHL accessoire voor deze grasmaaier gemonteerd.
• De accessoires zich correct gemonteerd.

WAARSCHUWING

In een nicht veilige toestand können onderden Niet meer maar behoren functioneren en können veiligheidsvoorzieningen buiten werk-ing worden gezet. Personen können ernstig of dodelijk letsel oplopen.
Werk met een onbeschadigde grasmaier.
- Als de grasmaier vuil of nat is: reinig de grasmaier en LAST deze drogen.
- Breng geen wijzigingen aan de grasmaaier aan.
- Als de bedieningsorganen nicht werken: nicht met de grasmaier werken.
- Monteer originele STIHL accessoires voor deze grasmaaier.
Monteer het mes zoals in deze gebruksaanwijzing beschreiben staat.
- Monteer accessoires Zoals in deze gebruiksaanwijzing of in de gebruiksaanwij-zing van het accesaire beschreiben staat.
Steen geen voorwerpen in de openings van de grasmaaier.
Vervang versleten of beschadigde waarschuwingsstickers.

• Als er onduidelijkheid bestaat: neem contact op met een STIHL dealer.

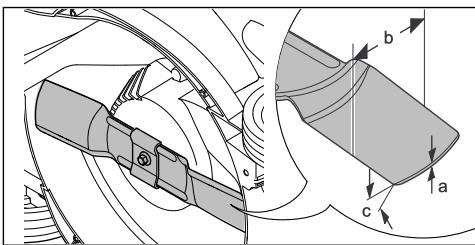

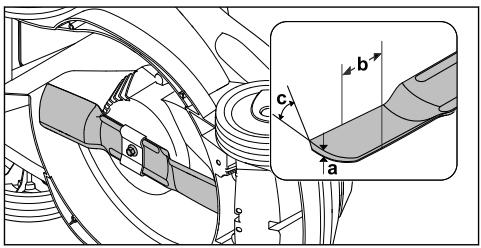

4.6.2 Mes

Het mes is veilig, als aan de volgende voorwaarden is voldaan:

• Het mes en de aanbouwdelen zijn onbescha-digd.
• Het mes is nicht vervormd.
• Het mes is correct gemonteerd.
  -Hetmesiscorrectgeslepen.
  -Hetmesheeftgeenbramen.
• Het mes is correct gebalanceerd.
• De minimumdikte en de minimumbreedte van het mes+zijn Niet anderschreden, 19.2.
• De slijphoek is aangehouden, 19.2.

WAARSCHUWING

• Als het mes Niet in een veilige toestand verkeert,{kunnen delen van het mes losraken en weggeslingerd worden. Personen kannen ernstig letsel oplopen.

Werk met een onbeschadigd mes en onbeschadigde aanbouwdelen.
Monteer het mes op de juiste manier.
Slijp het mes op de juiste manier.
- Als de minimumdikte of de minimumbreedte is onderschreden: verwang het mes.
Laat messen door een STIHL vakhandelaaruitbalanceren.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL vakhandelaar.

4.6.3 Accu

De accu verkeert in een veilige staat als aan de volgende voorwaarden is voldaan:

• De accu is onbeschadigd.
• De accu is schoon en droog.
• De accu fonctioneert en is nicht gemodifieerd.

WAARSCHUWING

In een nicht veilige staat kan de accu Niet更是 correct functioneren. Personen können ernstig letsel oplopen.

Alleen met een onbeschadigde en goed werkende accu werken.
Een beschadigde of defeche accu nicht laden.
- Als de accu vuil is: de accu reinigen.
- Als de accu nat of vochtig is: de accu latendrogen, 19.5.
- Geen wijzigingen aanbrengen aan de accu.
- Geen voorwerpen in de openingsen van de accu steken.

• Elektrische contacten van de accu Niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
  Accu Niet openmaken.
• Versleten of beschadigde stickers verrangen.

Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact kommt met de huid of de ogen, kunden de huid of de ogen geirriteerd raken.

Contact met de vloeistof voorkomen.
Als contact met de huid heeftplaatsgevonden: was de betreffende plekken op de huid met veel water en zeep.
Als contact met de ogen heeftplaatsgevonden: was de ogen ten minste 15 minutes met veel water en raadpleeg een arts.

Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen können ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

• Als de accu vreemd ruikt of rookit: de accu niet gebruiken en bij brandbare stoffen van daan honden.
• Als de accu brandt: de accu met een brandblusser of water proberen te blussen.

4.7 Werken

WAARSCHUWING

• De gebruiker kan in bepaalde omstandigheden Niet更是geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig let-sel oplopen.

Werk rustig en doordacht.
Als delichtomstandigheden en het zicht slecht zichn: Niet met de grasmaaier werken.
Bedien de grasmaier allén.
Pas op voor obstakels.
Kantel de grasmaier nicht.
Werk rechtop staand op de grond en zorg voor goed evenwicht.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.
Als op een helling wordt gemaad: maai dwars op de helling.
Werk nicht op hellingen van meer dan 25^ (46,6%).

• De gebruiker kan zich aan het draaiende mes snijden. De gebruiker kan ernstig letsel oplopen.

Raak het draaiende mes nicht aan.
- Als het mes door een voorwerp geblokkeerd is: Schakel de gras

maaier uitenne de accu eruit. Verwijder pas hierna het voorwerp.

Tijdens het werkken hunnen op de grasmaaier vibraties ontstaan.

Draag veiligheidshandschoenen.
Neem pauzes.
- Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts.

• Als het mesijdens het werkken op een vreemd voorwerp stuit, kan het mes of delen ervan beschadigd raken en met hoge snelheid omhooog worden geslingerd. Personen können letsel oplopen en er kan beschadiging optreden.
• Verwijder vreeemde voorwerpen uit het werkgebied.
• Wonneer de schakelbeugel worden losgelaten, draait het mes nog korteijd door. Personen können ernstig letsel oplopen.
  Wacht totdat het mes Niet meer draait.
• Als het mes op een hard voorwerp stuit, kunnen vonken ontstaan. Vonken kuren in eenlicht ontvlambare omgeving brand veroorzaken. Personen kuren ernstig of dokelijk letsel oplopen en er kan materiaanse schade ontstaan.
  Werk nicht in een Licht ontvlambare omgeving.
• Als de grasmaier op een hellend vlak worden neergezet, kan deze onbedoeld maar beneden rollen. Personen können letsel oplopen en er kan beschadiging optreden.
  Laat de grasmaaier alleen los, alsdezepoen horizontal vlak staat en nicht vanzelfkan wegrollen.
• Als er voorwerpen aan de duwstang worden bevestigd, kan de grasmaier door het extra gewicht kantelen. Personen können letsel oplopen en er kan beschadiging optreden.
• Bevestig geen voorwerpen aan de duwstang.

GEVAAR

• Als in de buurt van onder spanning staande leidingen worden gewerkt, kan het mes met de onder spanning staande leidingen in contact komen en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.
  Werk nicht in de buurt van onder spanning staande leidingen.
• Als bij onweer worden gewerkt, kan de gebruiker door de bliksem worden getroffen. De gebruiker kan ernstig of dodelijk letsel oplopen.
  Als het onweert: nicht werken.

4.8 Vervoeren

4.8.1 Grasmaier

WAARSCHUWING

Bij het transport kan de grasmaaier omvallen of bewegen. Personen können letsel oplopen en er kan beschadiging optreden.

Neem de accu eruit.

Zet de grasmaier met spangordels, riemen of een net zodanig vast, dat deze nicht kan omvallen en nicht kan bewegen.

4.8.2 Accu

WAARSCHUWING

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materiiele schade ontstaan.
  Een beschadigde accu Niet vervoeren.
  Tijdens het vervoer kan de accu omvallen of verschuiven. Personen konnen letsel oplopen en er kan beschadiging optreden.

De accu in de verpakking zo verpakken dat deze Niet kan bewegen.
- Verpakking zo borgen dat deze nicht kan vallen en verschuiven.

4.9 Opslaan

4.9.1 Grasmaier

WAARSCHUWING

• Sla de grasmaaier buiten bereik van kinderen op.

• De elektrische contacten op de grasmaaier en de metalen onderdelen können door vocht gaan corroderen. De grasmaaier kan beschadigd raken.

Neem de accu eruit.

Sla de grasmaaier schoon en droog op.

• Als tijdens de opsgaig de accu is ingestoken, kan het mes onbedoeld worden ingeschakeld. Personen konnen ernstig letsel oplopen en er kan materièle schade ontstaan.

Neem de accu eruit.

• Als de grasmaier op een hellend vlak worden opgeslagen, kan deze onbedoeld maar beneden rollen. Personen können letsel oplopen en er kan beschadiging optreden.
• Sla de grasmaier uitsluitend op een vlakke ondergrond op.

4.9.2 Accu

WAARSCHUWING

• Kinderen können de geziven van de accu nicht herkennen en Niet inschatten. Kinderen können ernstig letsel oplopen.
  Sla de accu buiten bereik van kinderen op.
• De accu is nicht gegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu onherstelbaar beschadigd raken.
  Sla de accu schoon en droog op.
• Sla de accu in een gesloten ruimte op.
• Sla de accu losgekoppeld van de grasmaaier op.
• Als de accu in het oplaadapparaat worden opgeslagen: haal de stekkeruit het stopcontact en bewaar de accu met een laadtostestandussen 40% en 60% (er branden 2 groene leds).
• Sla de accu Niet op buiten de gespecificierde temperatuurgrenzen, 19.4.

4.10 Reiniging, onderhoud en reparation

WAARSCHUWING

• Alsijdens reinigings-, onderhouds- of reparatiewerkzaamheden de accu is ingestoken, kan het mes onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materiiele schade ontstaan.

Neem de accu eruit.

• Als gevolg van agressieve reinigingsmiddelen, reinigen met een waterstraal of met scherpe voorwerpen+kennen de grasmaaier, het mes en de accu beschadigd raken. Als de grasmaaier, het mes en de accu Niet op de juiste

manier worden gereinigd, können onderden nicht meer waar behoren functioneren en kunden veiligheidsvoorzieningen buiten werkig worden gezet. Personen können ernstig letsel oplopen.

Reinig de grasmaier, het mes en de accu zoals in deze gebruiksaanwijzing beschreven staat.

• Als de grasmaier, het mes of de accu Niet op de juiste manier worden onderhonden of gerepareerd,+kunnen onderdelen Niet meer naar behoren functioneren en+kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kannen ernstig of dodelijk letsel oplopen.

• Voer zich selbst onderhoud of reparatives aan de grasmaier of de accuuit.

• Als onderhoud of reparations aan de grasmaaier of de accu要去en worden uitgevoerd: neem contact op met een STIHL dealer.
  Voer onderhoud aan het mes UIT zoals in deze gebruiksaanwijzing beschreiben staat.

Tijdens het reinigen, onderhoud uitvoeren of repareren van het mes kan de gebruiker zich snijden aan de scherpe snijranden. De gebruiker kan letsel oplopen.

Draag veiligheidshandschoenen.

Tijdens het slijpen kan het mes heet worden. De gebruiker kan zich branden.

Wacht totdat het mes is afgekoeld.
Draag veiligheidshandschoenen.

• Het mes van de grasmaier kan bewegen, zichs wonneer de motor is uitgeschakeld. Tijdens het onderhoud van het mes kan de gebruiker gewond raken door het bewegende blad.

Werk voorzichtig.
Draag veiligheidshandschoenen.

• Het mes van de grasmaier kan bewegen. Tijdens het onderhoud van het mes konnen de vingers van de gebruiker klem komen te zitten:tussen het bewegende mes en de vaste delen van de maaier.

Werk voorzichtig.
Draag veiligheidshandschoenen.

5 Grasmaier bedrijfsklaar make

5.1 Grasmaier bedrijfsklaar make

Voorafgaand aan de werkzaamheden要去
altijd de volgende stappen worden gezet:

• Verwijder het verpakkingsmateriaal en de transportvergrendelingen.
  Controller of de volgende onderdelen in een veilige toestand verkeren:

• Grasmaier, 4.6.1.
  -Mes,4.6.2.

• Accu, 4.6.3.

Controller de accu, 10.3.
Laad de accu volledig, 6.1.
Reinig de grasmaier, 15.2.
Controller het mes, 10.2.
Monteer de duwstang, 7.1
Klap de duwstang omhoog, 7.2.1.
Als er worden gemaaid en het gemaaide gras in de grasopvangbox moet worden opgevangen: haak de grasopvangbox vast, 7.3.2.
Als er worden gemaaid en het gemaaide gras aan de achechterkant要去 worden uitgeworpen: haak de grasopvangbox los, 7.3.3.
Stel de snijhoogte in, 11.2.
Controller de bedieningsorganen, 10.1.
Als de stappen nicht kuren worden uitgevoerd: gebruik de grasmaaier niten neem contact op met een STIHL vakhandelaar.

6 Accu laden en leds

6.1 Accu laden

De oplaadtijd hangt af van diverse factoren, zoals de temperatuur van de accu en de omgevingstemperatuur. Voor optimale prestaties moeten de aanbevolen temperatuurbereiken in acht worden genomen, 19.5. De werkelijkke oplaadtijd kan afwijken van de aangegeven oplaadtijd. De laadtijd staat op www.stihl.com/charging-times vermeld.

Laad de accu op zoals in de gebruiksaanwij-
zing van het oplaadapparaat
STIHL AL 101, 301, 500 beschreiben staat.

6.2 Laadtoestand weergeven

Druktoets (1) indrukken. De leds branden ca. 5 seconden lang groen en geven de laadtoestand wee.
Als de rechterled groen knippert: accu laden.

6.3 LEDs op de accu

De leds kuren de laadtoestand van de accu of storingen weergeven. De leds kuren groen of rood branden of knipperen.

Als de leds groen branden of knipperen, worden de laadtoestand weergegeven.

Als de leds rood branden of knipperen: storin-gen verhelpen, 18.

Er is spreke van een storing in de grasmaier of in de accu.

7 Grasmaaier in elkaar zieten

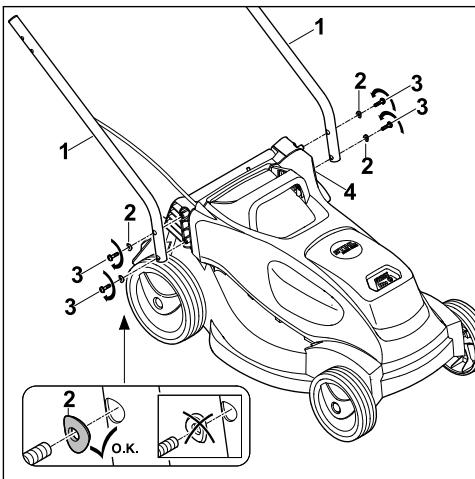

7.1 Duwstang monteren

Schakel de grasmaieruit en neem de accu eruit.
- Plaats de grasmaier op een vlakke ondergrond.

Houd de onderstukken van de duwstang (1) zodanig gegen de grasmaier dat de gaten uitgelijnd zich.
Schuif de boute (3) samen met de ringen (2) van buitenaarbinnen door degaten op het onderstuk van de duwstang (1) en de grasmaaier (4),draai ze in en haal ze met 3 Nmaan.

Beide onderstukken van de duwstang (1) zijn vast met de grasmaaier (4) verbonden.

• Het bovenstuk duwstang kan in 2 hoopten (a, b) gemonteerd worden.

Houd het bovenstuk van de duwstang (5) zodanig op de onderstukken van de duwstang (1) dat de gaten uitgelijnd zijn.
Leg de kabel (10) in de kabelclip (8).
Schuif aan de zijkant waar de kabel zit de bout (6) van buitenaar binnen door degaten (11) van de kabelclip (8), bovenstuk van de duwstang (5) en onderstuk van de duwstang (1).
Schuif aan de andere kant de bout (6) van bui- tenaarbinnen doordegaten (11)van het bovenstuk van de duwstang (5) en het onderstuk van de duwstang (1).
- Steek de draaiknop (9) aan beiden kanten op de bouteen (6) en draai ze in. Het bovenstuk van de duwstang (5) is vast met de onderstukken van de duwstang (1) verbonden.
Leg de kabel (10) in de kabelclip (7).
Druk de kabelclip (7) op het bovenstuk van de duwstang (5) en LAST deze vastklikken.
Leg de kabel (10) in de kabelclip (12).
Druk de kabelclip (12) op het onderstuk van de duwstang (1) en LAST deze vastklikken.

De duwstang要去ietneerwordengedemon- teerd.

7.2 Duwstang omhoog klappen en inklappen

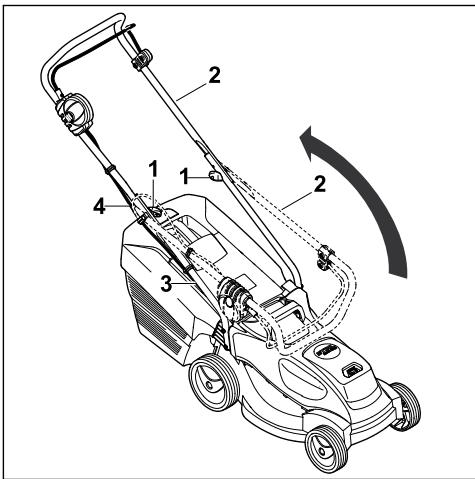

7.2.1 Duwstang omhoog klappen

Schakel de grasmaieruit en neem de accu eruit.
- Plaats de grasmaier op een vlakke ondergrond.

Klap het bovenstuk van de duwstang (2) waar achteren en houd het met een hand vast. Let er op dat de kabel (4) Niet beschadigd raakt.
Schroef de draaiknoppen (1) vast. De duwstang (2) is vast met de grasmaaier verbonden.

Het bovenstuk van de duwstang (2) is vast met het onderstuk van de duwstang (3) verbonden.

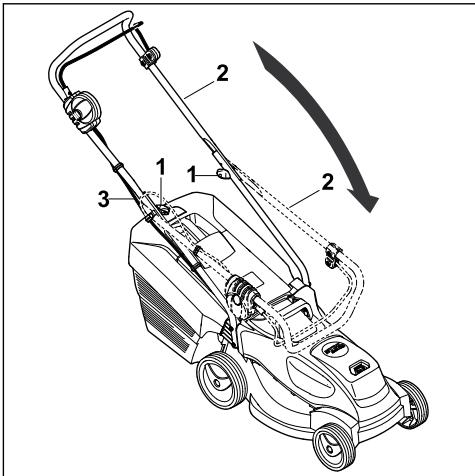

7.2.2 Duwstang inklappen

De duwstang kan worden ingeklapt om de grasmaier ruimtebesparend te vervoeren of op te sloan.

Schakel de grasmaaieruit en neem de accu eruit.
- Plaats de grasmaier op een vlakke ondergrond.

Schroef de draaiknuppen (1) zo ver open dat ze vrij draaien.
Klap het bovenstuk van de duwstang (2) waar voren om en let erop dat de kabel (3) Niet beschadigd raakt.

7.3 Grasopvangbox in elkaar zieten, vasthaken en loshaken

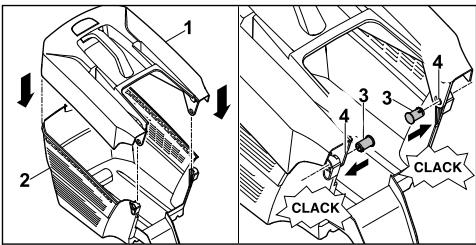

7.3.1 Grasopvangbox in elkaar zetten

• Plaats het bovenstuk van de grasopvang-box (1) op het onderstuk van de grasopvang-box (2).
  Druk de pennen (3) van binnen door de openings (4).
  Duw het bovenstuk van de grasopvangbox (1) omlaag.

Het bovenstuk van de grasopvangbox klikt hoorbaar vast.

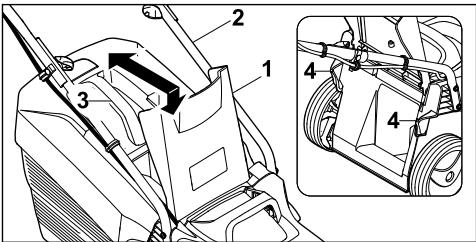

7.3.2 Grasopvangbox vasthaken

Grasmaaier uitschakelen
- Plaats de grasmaier op een vlakke ondergrond.

• Open de uitwerpklep (1) en houddezevast.
• Pak de grasopvangbox (2) aan de greedp (3) vast en haak deze met de haken in de uitsparingen (4) vast.
  Leg de uitwerpklep (1) op de grasopvangbox (2).

7.3.3 Grasopvangbox loshaken

Schakel de grasmaaieruit.
- Plaats de grasmaier op een vlakke ondergrond.

Open de uitwerpklep en houd deze vast.

• Neem de grasopvangbox aan de greed een boven weg.
  Sluit de uitwerpklep.

8 Accu aanbrengen en weg-nemen

8.1 Accuplaatsen

• Plaats de grasmaier op een vlakke ondergrond.
• Open de klep (1) tot aan de aanslag en houd deze vast.
• Druk de accu (2) tot aan de aanslag in de accuholder (3). De accu (2) klikt met een klik vast en is vergrendeld.
  Sluit de klep (1).

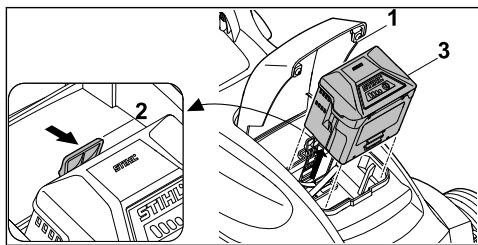

8.2 Accu uitmelen

• Plaats de grasmaier op een vlakke ondergrond.
• Open de klep (1) tot aan de aanslag en houd deze vast.

Druk op de blokkerhendel (2).
De accu (3) is ontrendeld.
Neem de accu (3) eruit.
Sluit de klep (1).

9 Grasmaier inschakelen en uitschakelen

9.1 Mes inschakelen en uitschakelen

9.1.1 Mes inschakeni

Kantel de grasmaier Niet.

• Plaats de grasmaaier op een vlakke ondergrond.

Druk met de rechterhand op de blokkeer-knop (1) en houd deze ingedrukt.
Trek de schakelbeugel (2) met de linkerhand volledig in de richting van de duwstang (3) en houd deze zodanig dat de duim de duwstang (3) omsluit. Het mes draait.
Laat de blokkeerknop (1) los.
Houd de duwstang (3) en de schakelbeugel (2) met de rechterhand zodenig vast dat de duim de duwstang (3) omsluit.

9.1.2 Messen uitschakelen

Laat de schakelbeugel los.
Wacht totdat het mes Niet meer draait.
- Als het mes doordraait: neem de accu eruit en neem contact op met een STIHL dealer. De grasmaier is defect.

10 Grasmaier en accu controleren

10.1 Bedieningsorganen controleren

Blokeerknop en schakelbeugel

Neem de accu eruit.
Druk op de blokkeerknop en LAST deze weer los.
Trek de schakelbeugel volledig in de richting van de duwstang en LAST deze waar los.
- Als de blokkeerknop of de schakelbeugel moeilijk beweegt of Niet in de uitgangspositie terugveert: gebruik de grasmaier Niet en neem contact op met een STIHL dealer. De blokkeerknop of de schakelbeugel is defect.

Mes inschaken

Plaats de accu.
Druk met de rechterland op de blokkeerknop en houd deze ingedrukt.
Trek de schakelbeugel met de linkerhand volledig in de richting van de duwstang en houd deze zodenig dat de duim de duwstang omsluit.

Het mes draait.

• Als er 3 leds rood knipperen: neem de accu eruit en neem contact op met een STIHL dealer.
  Er is spreke van een storing in de grasmaier.
  Laat de blokkeerknop en de schakelbeugel los.
  Het mes draait na korteijd Nieteer.
• Als het mes doordraait: neem de accu eruit en neem contact op met een STIHL dealer.
  De grasmaier is defect.

10.2 Mes controlleren

Schakel de grasmaaieruit en neem de accu eruit.
Kantel de grasmaier opzij en leg deze neer, 15.1.

Meet het volgende:

Dikte a
Breedte b
-Slijphoek c

Als de minimumdike de de minimumbreedte is onderschreden: verrang het mes, 19.2.
- Als de slijphoek nicht is aangehouden: mes slijpen, 19.1.
- Als er onduidelijkheid bestaat: neem contact op met een STIHL dealer.

10.3 Accu controlleren/testen

Druktoets op de accu indrukken.
De leds branden of knipperen.
- Als de leds nicht branden of knipperen: accu Niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.

11 Met de grasmaaier werken

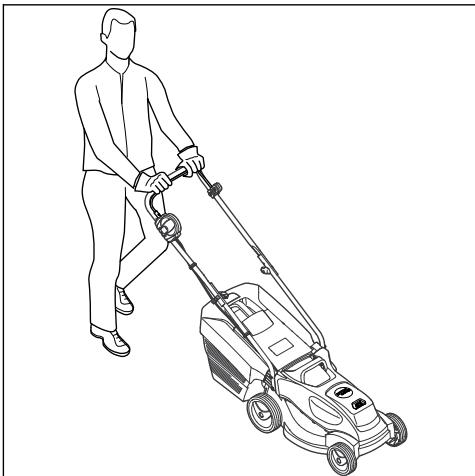

11.1 Grasmaaier vasthouden en leiden

Houd de duwstang met beiden handen zodanig vast dat de duimen de duwstang omsluiten.

11.2 Snijhoogte instellen

Er kuren 5 snijhoogtes worden ingesteld:

• 25 mm = stand 1
• 35mm = stand 2
• 45 mm = stand 3
• 50mm = stand 4
• 60mm = stand 5

De standen zijn op de grasmaier aangegeven.

Snijhoogte instellen

Schakel de grasmaieruit. Het mes mag Niet draaien.
- Plaats de grasmaier op een vlakke ondergrond.

Houd de grasmaier aan de greed vast.
Druk de hendel (1) maar buiten en houddezervast.
- Breng de grasmaier door optillen en latent zakken in de gewenste positie. De huidige snijhoogte kan aan de aanduiding van de snijhoogte (2) worden afgelezen.
Laat de hendel (1) los. De grasmaier klikt vast.

11.3 Maaien

Duw de grasmaier langzaam en gecontroleerd vooruit.
Als tijdens het maaien een vreemd voorwerp worden geraakt en het mes geblokkeerd is:

Schakel de grasmaaieruit en neem de accu eruit.
Zorg ervoor dat alle bewegende delen volledig tot stilstand zich gekomen.
Controller de grasmaier.
- Als er reparations nodig zich: neem contact op met een STIHL dealer.

Als de grasmaaier hard begint te trillen:

Schakel de grasmaaieruit en neem de accu eruit.
Controller de grasmaier.
- Controller of alle moeren, bouteen en schroeven vastzitten.
- Als er reparations nodig zich: neem contact op met een STIHL dealer.

Voor optimale prestaties要去en de aanbevolent temperatuurbereiken in acht worden genomen, 19.5.

11.4 Grasopvangbox ledigen

De door het mes gecreeerde luchtstroom tilt de inhoudsindicatie (1) omhoog. Als de grasopvangbox is gezuld, stopt de luchtstroom. Als de luchtstroom te gering is, zakt de inhoudsindicatie (2) maar de rusttoestand terug. Dit is een indicatie dat de grasopvangbox要去 worden geledigd.

Van een onbeperkte werkung van de inhoudsindicatie is alleen bij een optimale luchtstroom sprake. Invloeden van buitenaf, zoals vochtig, zicht of hoog gras, lage snijstanden, vuil en dergelijke kuren de luchtstroom en de werkung van de inhoudsindicatie negatief beinvloeden.

• Als de inhoudsindicatie waar de rusttoestand terugvalt: Maak de grasopvangbox leeg.
  Schakel de grasmaaieruit.
  Haak de grasopvangbox los.

Open de sluittlip (1).
Klap het bovenste gedeelte van de grasopvangbox (2) aan de greedp (3) open en houd deze waar.
Houdythe met de andere hand aan de onderste handgreep vast.
Maak de grasopvangbox leeg.
Klap de grasopvangbox dicht.
Haak de grasopvangbox vast.

12 Na de werkzaamheden

12.1 Na het werkken

Schakel de grasmaaieruit en neem de accu eruit.
- Als de grasmaaier nat is: LAST de grasmaaier drogen.
Als de accu nat of vochtig is: laut de accu dro-gen, 19.5.
reinig de grasmaier.
Reinig de accu.

13 Vervoeren

13.1 Grasmaier vervoeren

• Als de grasmaier van enaar het te maaien gebied worden verplaatst:

Schakel de grasmaieruit.
Het mes mag nicht draaien.
Neem de accu eruit.

• Als de grasmaier gekanteld要去 worden voor transport over andere gebieden danLAS:

Schakel de grasmaieruit. Het mes mag Niet draaien.
Neem de accu eruit.

Grasmaier duwen

Duw de grasmaier langzaam en gecontroleerd vooruit.

Grasmaier dragen

Draag veiligheidshandschoenen.

Als alleen de grasmaier worden gedragen:

Klap de duwstang in.
- Houd de grasmaier met de ene hand aan de transportgreep (1) vast en met de andere hand aan de behuizing (2).
- Til en draag de grasmaier.

Als de grasmaier en de grasopvangbox tege-lijkertijd worden gedragen:

houd de grasmaier met één hand aan de transportgreep (1) vast.
- Til de grasmaier op en draag deze naast het lichaam.

De grasmaier in een voertuig transporteren

Zet de grasmaier recktopstaand zodanig vast, dat de grasmaier Niet kan omvallen en nicht kan bewegen.

13.2 Accu transporteren

Schakel de grasmaieruit en neem de accu eruit.
- Controller of de accu in een veilige toestand verkeert.
- Verpak de accu zodanig dat deze in de verpakking Niet kan bewegen.
Zet de verpakking zodanig vast, dat deutsche nicht kan bewegen.

De accu valt onder de eisen voor transport van gevaarlijke stoffen. De accu is als UN 3480 (lithium-ionaccu) geclassified en is volgens UN-handboek Tests en criteria deel III, paragraaf 38.3 getest.

De transportvoorschriften staan op www.stihl.com/safety-data-sheets vermeld.

14 Opslaan

14.1 Grasmaier opslaan

Schakel de grasmaieruit en neem de accu eruit.
Laat de grasmaier afkoelen.
Maak de grasopvangbox leeg.
- Sla de grasmaaier zodanig op, dat aan de vol-gende voorwaarden is voldaan:

• De grasmaier staat buiten het bereik van kinderen.
• De grasmaier is schoon en droog.
• De grasmaier kan nicht omvallen.
• De grasmaier kan nicht wegrollen.

14.2 Accu opslaan

STIHL adviseert de accu met een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.

• Sla de accu zodenig op, dat aan de volgende voorwaarden is voldaan:
• De accu befindt zich buiten het bereik van kinderen.
• De accu is schoon en droog.
• De accu befindt zich in een gesloten ruimte.
• De accu is losgekoppeld van de grasmaaier.
• Als de accu in het oplaadapparaat worden opgeslagen: haal de stekkeruit het stopcontact en bewaar de accu met een laadtoe-standussen 40% en 60% (er branden 2 groene leds).
• De accu worden nicht opgeslagen buiten de gespecifieerde temperatuurgrenzen, 19.4.

LETOP

• Als de accu Niet worden opgeslagen Zoals beschreiben in deze gebruiksaanwijzing, kan de accu diep ontladen raken en onherstelbaar beschadigd worden.

• Laad een lege accu op voordat u deze opslaat. STIHL advisert de accu met een laadtoestandussen 40% en 60% (er branden 2 groene leds) op te slaan.

• Sla de accu losgekoppeld van de grasmaaier op.

15 Reinigen

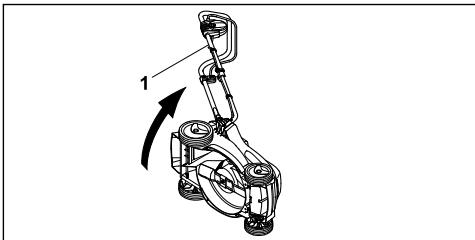

15.1 De grasmaaier in de reinigingspositione zetten

• Plaats de grasmaier op een vlakke ondergrond.
  Haak de grasopvangbox los.

Houd de grasmaier aan de duwstang (1) vast, kantel deze opzij en leg hem neer.

15.2 Grasmaier reinigen

Schakel de grasmaieruit en neem de accu eruit.
Reinig de grasmaaier met een vochtige doeck.
- Reinig het uitwerpkanaal met een zachte borstel of een vochtige doek.
- Verwijder vreeimde voorwerpen uit de accu-houser en reinig de accuhouser met een vochtige doek.
Reinig de elektrische contacten in de accu-houser met een kwast of een zachte borstel.

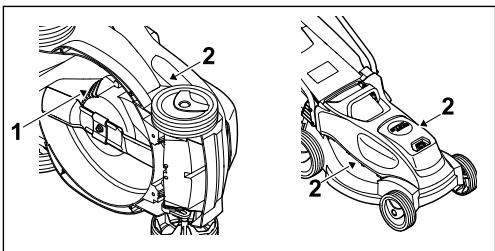

Reinig de ventilatiesleuven (1), (2) met een kwast.
Zet de grasmaier recktop. Reinig het gebied rond het mes en het mes zelf met een houten stok, een zachte borstel of een vochtige doek.

LETOP

Reiniging met een hogedrukreiniger of waterstralen kan het apparaat beschadigen.

Reinig het apparaat Niet met een hagedrukreiniger of waterstraal.

15.3 Accu reinigen

De accu met een vochtige doek reinigen.

16 Onderhoud

16.1 Mes demoneren en monteren

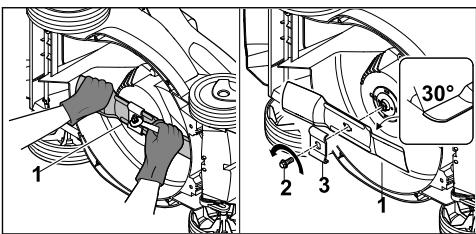

16.1.1 Mes demoneren

Schakel de grasmaieruit en neem de accu eruit.
Kantel de grasmaier opzij en leg deze neer.

Houd het maaimes (1) met één hand vast.
Draai de bout (2) in de richting van de pijl eruit en neem deze met de meenemer (3) weg.
Neem het mes (1) veg.
Gooi de bout (2) en de meenemer (3) weg. Gebruik voor de montage van het mes (1) een neue bout en een neue meenemer.

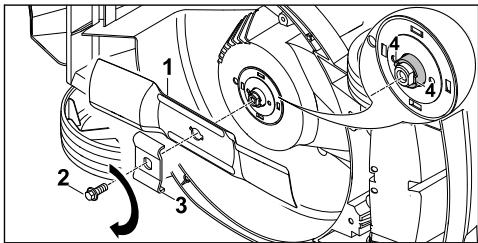

16.1.2 Mes monteren

Schakel de grasmaieruit en neem de accu eruit.
Kantel de grasmaier opzij en leg deze neer.

Reinig het montagevlak en de mesbus.
Bevestig het maaimes (1) met de omhoog gebogen vleugels maar boven aan de mesbus.
- Plaats de pennen (4) op de mesbus in de uitsparing van het maaimes.
Houd het maaimes (1) met eén hand vast en zet een neue meenemer (3) op.
Breng boutborgmiddel Loctite 243 op de schroefdraad van de(AP) bout (2) aan.

Draai de bout (2) in en haal deze met 20 Nm aan.

16.2 Messen slijpen en uitbalanceren

Het vereist veel oefening om het mes goed te kunnen slijpen en uitbalanceren.

STIHL raadt aan om het mes door een STIHL dealer te lately slijpen en uitbalanceren.

De actuèle adressen van de dealers zich bij de desbetreffende STIHL landvertegenwoordiger www.stihl.com te vinden.

WAARSCHUWING

• De snijkanten van het mes+zijn scherp. De gebruiker kan zich snijden.
  Draag veiligheidshandschoenen.

Schakel de grasmaieruit en neem de accu eruit.
Zet de grasmaier rechtop.
Demonteer de messen.
- Slijp de messen. Houd waar bij de slijphoek aan en koel het mes, 19.2. Het mes magijdens het slijpen Niet blauw verkleuren.
Monteer de messen.
Als er onduidelijkheid bestaat: neem contact op met een STIHL dealer.

17 Repareren

17.1 Grasmaier reparen

De gebruiker kan de grasmaaier en het mes nicht zich repareren.

• Als de grasmaier of het mes beschadigd is: gebruik de grasmaier of het mes Niet en neem contact op met een STIHL vakhandelaar.
• Als de waarschuwingsstickers onleesbaar of beschadigd zijn: staat de waarschuwingsstickers door een STIHL vakhandelaar verragen.

18 Storingen opheffen

18.1 Storingen van de grasmaaier of de accu verhelpen

Storing	Leds op de accu	Oorzaak	Oplossing
De grasmaaier gaat bij het inschakenen nicht aan.	1 led knippert groen.	De laadtoestand van de accu is te laag.	Laad de accu op zoals in de gebruik-saanwijzing van het oplaadapparaat STIHL AL 101, 301, 500 beschreiben staat.
	1 led brandt rood.	De accu is te warm of te koud.	Neem de accu eruit.Laat de accu afkoelen of opwarmen.
	3 leds knippe-ren rood.	Er is sprake van een storing in de gras-maaier.	Neem de accu eruit.Reinig de elektrische contacten in de accuhouder.Plaats de accu.Schakel de grasmaaier in.Als er nog steeds 3 leds rood knipperen:gebruik de grasmaaier Niet en neem contact op met een STIHL dealer.
	3 leds branden rood.	De grasmaaier is te warm.	Neem de accu eruit.Laat de grasmaaier afkoelen.
	4 leds knippe-ren rood.	Er is sprake van een storing in de accu.	Neem de accu eruit en plaats deze wee terug.Schakel de grasmaaier in.Als er nog steeds 4 leds rood knipperen:gebruik de accu Niet en neem contact op met een STIHL dealer.
		De elektrische verbin-ding tussen de gras-maaier en de accu is onderbroken.	Neem de accu eruit.Reinig de elektrische contacten in de accuhouder.Plaats de accu.
		De grasmaier of de accu is vochtig.	Neem de accu eruit.Reinig de grasmaaier.Laat de grasmaaier of de accu drogen,19.5.
		De watstand op het mes is te groot.	Stel een hogere snijhoogte in.Schakel de grasmaaier in lager gras in.
		Het gebied rond het mes is verstopt.	Reinig de grasmaaier.
De grasmaaier schakeltijdensgebruik UIT.	3 leds branden rood.	De grasmaier is te warm.	Neem de accu eruit.Laat de grasmaaier afkoelen.Reinig de grasmaaier.Schakel de grasmaaier Niet binnen korte tijd te vaak in.Stel een hogere snijhoogte in.Maai lager gras.
		Het mes is geblok-keerd.	Neem de accu eruit.Reinig de grasmaaier.
		Er is sprake van een elektrische storing.	Neem de accu eruit en plaats deze wee terug.Schakel de grasmaaier in.
De grasmaaier trittijdensgebruik sterk.		De bout op het mes zit los.	Haal de bout stevig aan.
		Het mes is Niet correct Gebalanceerd.	Slijp en balancerer het mes.
De bedrijftstijd van de gras-maaier is te kort.		De accu is Niet volle-dig geladen.	➢ Laad de accu volledig op zoals in de gebruiksaanwijzing van het oplaadappa-raat STIHL AL 101, 301, 500 beschre-ven staat.
		De levensduur van de accu is overschreden.	➢ Vervang de accu.
		Het gebied rond het mes is verstopt.	➢ Reinig de grasmaaier.
		Het mes is stomp of versleten.	➢ Slijp en balancer het mes.
		De waterdstand op het mes is te groot.	➢ Stel een hogere snijhoogte in.➢ Maai lager gras.
De accu klemt bij hetplaatsen in de accuhouder.		De geleiders of de elektrische contacten in de accuhouder zijn verontreinigd.	➢ Reinig de grasmaaier.
Na hetplaatsen van de accu in het oplaadappa-raat begint het opladen Niet.	1 led brandt rood.	De accu is te warm of te koud.	➢ Neem de accu eruit.➢ Laat de accu afkoelen of opwarmen.
Het gris is slecht gesneden of het gazon is geel.		Het mes is stomp of versleten.	➢ Slijp en balancer het mes.
		De waterdstand op het mes is te groot.	➢ Stel een hogere snijhoogte in.➢ Maai lager gras.

• Toegestane accu: STIHL AK
  Gewicht met grasopvangbox en zonder accu: 13kg
  Gewicht (m) met grasopvangbox en accu STIHL AK 30:14 kg
• Maximumcapaciteit van de grasopvangbox: 30 I
• Snijbreedte: 33 cm
• Toerental (n): 3400 /min.
  Elektrische classificatie: IPX1

De looptijd staat op www.stihl.com/battery-life vermeld.

19.2 Mes

• Minimumdikte a: 1,6 mm
• Minimumbreedte b: 56 mm
  Slijphoek c: 30^

19.3 STIHL AK-accu

• Accutechnologie: lithium-ion
• Spanning: 36 V
• Capaciteit in Ah: zie typeplaatje
• Energie-inhoud in Wh: zie typeplaatje
  Gewicht in kg: zie typeplaatje

19.4 Temperatuurgrenzen

WAARSCHUWING

• De accu is nicht gegen alle omgevingsinvloeden beschermd. Als de accu aan bepaalde omgevingsinvloeden is blootgesteld, kan de accu in brand raken of exploderen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

• Laad de accu nicht op bij temperaturen lager dan - 20 °C of hoger dan + 50 °C.

• Gebruik de maaier of de accu nicht beneden - 20^ of boven +50^ .
• Sla de maaier of de accu Niet op beneden - 20^ of boven +70^ .

19.5 Aanbevolen temperatuurbereiken

Voor optimale prestaties van de grasmaaier en de accu's moet u de volgende temperatuurbereiken in acht nemen:

• Laden: + 5 °C tot + 40 °C
• Gebruik: - 10 °C tot + 40 °C
• Opslag: -20°C tot + 50°C

Als de accu worden opgeladen, gebrukt of opge-slagen buiten de aanbevolen temperatuurberei-ken,uron de prestaties afnemen.

Als de accu nat of vochtig is,That deze dan minstens 48 uur drogen bij meer dan +15^ enminder dan +50^ en bij een luchtvochtigheid van minder dan 70% .Een hogere luchtvochtigheid kan de droogtijd verlengen.

19.6 Geluids- en vibratiewaarden

De K-waarde voor het geluidsdrukniveau bedraagt 3 dB(A). De K-waarde voor het geluidsniveau bedraagt 2,5 dB(A). De K-waarde voor de vibratiewaarden bedraagt 0,9m / s^2

Geluidsdrukniveau LpA gemeten volgens EN IEC 62841-4-3:76 dB(A)
- Gegerandeerd geluidsniveau Lwad gemeten volgens 2000/14/EC / S.I. 2001/1701: 90 dB(A)
Vibratiewaarde ahv gemeten volgens EN IEC 62841-4-3, duwstang: 1,80~m / s^2

De aangveen vibratiewaarden zijn volgens een gestandaardiseerde testprocedure gemeten en hun den vergelijk opredende vibratiewaarden hun aanhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangeven vibratiewaarden hun worden gebruikt voor een eerste inschatting van de vibratiebelasting. De daadwerklijke vibratiebelasting moet worden ingeschat. Daar bij kan ook rekening worden gehonden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.

Informatie over het voldoen aan de werkgeversrichtelijk Vibratie 2002/44/EC en S.l. 2005/1093 staat op www.stihl.com/vib vermeld.

19.7 REACH

REACH staat voor een EG voerschrift voor de registratie, classificatie en vrijgave van chemica-lien.

Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.

20 Onderdelen en toebehoren

20.1 Onderdelen en toebehoren

STIHL Deze symbolen kenmerken de origi-nele STIHL onderdelen en het originele STIHL toebehoren.

STIHL adviseert alleen originele STIHL onderden en origineel STIHL toebehoren te gebruiken.

Reserveonderdelen en toebehoren van andere fabrikanten können door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie nicht worden beoordeeld en STIHL kan ook nicht borg staan voor het gebruik ervan.

Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

20.2 Belangrijke verwangingsonder-delen

-Mes:63117020110
- Mesbout: 90183211800
- Meenemer: 6311 702 0600

21 Milieuverantwoord afvoeren

21.1 Verwijdering van afgedankte grasmaaiers

Informatie over de verwijdering is verkrijgbaar bij deplaatselijke overheid of bij een STIHL dealer.

Onjuiste verwijdering kan de gezondheid schaden en het milieu belasten.

• Breng de STIHL producten inclusief verpakkingaar een geschikt inamelpunt voorrecycling overeenkomstig deplaatselijke voorschriften.
  Gooi ziert bij het huisvuil weg.

22 EU-conformiteitsverklaring

22.1 Grasmaier STIHL RMA 235.1

STIHL Tirol GmbH

verklaart op eigene verantwoordelijkheid dat

• Type: accugrasmaier
  -Merk:STIHL

• Type: RMA 235.1

• Snijbreds: 33 cm
• Productiecode: 6311

voldoet aan de betreffende bepalingen van derichtlijnen 2000/14/EC, 2006/42/EC, 2014/30/EU en 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 62841-1, EN ISO 12100 met verwijzingaar EN IEC 62841-4-3, EN 55014-1 en EN 55014-2.

Bevoegde instantie:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Nurnberg, DE

Voor het bepalen van het gemeten en gegarandeerde geluidsniveau is gezandeld volgens richtlijn 2000/14/EC, bijlage VIII.

Gemeten geluidsniveau: 87,9 dB(A)
- Gegerandeerd geluidsniveau: 90 dB(A)

De technische documentation is bewaard bij STIHL Tirol GmbH.

Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.

Langkampfen, 21-11-2022

STIHL Tirol GmbH

i.o.

Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling

Pnneennnnn Pn

Sven Zimmermann, Hoofdafdelingschef Kwaliteit

23 UKCA-conformiteitsverklar- ring

23.1 Grasmaier STIHL RMA 235.1

STIHL Tirol GmbH

verklaart op eigene verantwoordelijkheid dat

• Type: accugrasmaier
• Merk: STIHL
• Type: RMA 235.1
• Snijbreedte: 33 cm
• Productiecode: 6311

Voldoet aan de relevante bepalingen van de UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en The Restriction of the Use of Certain Hazardous Substances in Electronic Equipment Regulations 2012 en is ontworpen en vervaardigd in overeenstemming met de versies van de volgende normen die van kracht waren op de datum van fabricage: EN 62841-1, EN ISO 12100 met verwijzing maar EN IEC 62841-4-3, EN 55014-1 en EN 55014-2.

Bevoegde instantie:

TUV Rheinland UK LTD

1011 Stratford Road

Solihull, B90 4BN

De gemeten en gegardeerde geluidsniveauaus werden bepaald overeenkomstig de UK Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 11.

Gemeten geluidsniveau: 87,9 dB(A)

• Gegerandeerd geluidsniveau: 90 dB(A)

De technische documentation is bewaard bij STIHL Tirol GmbH.

Het bouwjaar en het machinenummer staan op de grasmaaier vermeld.

Langkampfen, 21-11-2022

STIHL Tirol GmbH

i.o.

Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling

i.o.

Sven Zimmermann, Hoofdafdelingschef Kwaliteit

24 Algemene en productspecifieke veiligheidsinstructies

24.1 Inleiding

In dit hoofdstuk zijn de algemene en productspecifieke verilgheidsinstrumentes opgenomen die in de productnorm zijn voorgeschreiben en vooraf geformuleerd.

De onder "Elektrische verilgheit" vermelde verilg-heidsinstructies ter vermijding van elektrische

schokken gelden nicht voor STIHL accuproducten, met uitzondering van punt c).

WAARSCHUWING

Lees alle veiligheidsinstructies, aanwijzingen, illustraties en technische gegevens waarvan de grasmaaier voorzien is. Het Niet naleven van de volgende aanwijzingen kan elektrische schokken, brand en/of ernstig letsel tot gezolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor later gebruik.

24.2 Veiligheid van de werkplek

a) Houd uw werkgebied schoon en goed verlicht. Rommel of onverlichte werkplekken kuren leiden tot ontelukken.
b) Gebruik de grasmaier Niet in een explosieve omgeving waar ontvlambare vloeistofen, gassen of stof aanwezig+zijn. Grasmai-ers produceren vonden die stof of dampen kunnen doen ontbranden.
c) Houd kinderen en andere personen uit de buurt tijdens het gebruik van de grasmaier. U=kunt de controle over de grasmaier verliezen als u afgeleid worden.

a) De stekker van de grasmaier moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers samen met grasmaiers met randaarde. Onaangepaste stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, verwarmingstoestellen, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
c) Houd grasmaaiersuitdebuurt van regen of natte omstandigheden.Het binnendringen van water in een grasmaier verhoegt het risico op elektrische schokken.
d) Gebruik de aansluitkabel nicht verkeerd. Gebruik de aansluitkabel nooit om de grasmaaier te dragen, te trekken of los te koppelen. Houd de aansluitkabel uit de buurt van warmte, olie, scherpe randen of bewegende delen. Beschadigde of in de knoop geraakte aansluitkabels verhogen het risico op elektrische schokken.

e) Wanner u buitenshuis met een grasmaier werk, gebruik dan alleen verlengsnoeren die ook geschikt zich voor gebruik buitenshuis. Gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis verminder het risico van een elektrische schok.
f) Als het gebruik van de grasmaaier in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

24.4 Veiligheid van Personen

a) Wees oplettend, let op wat u doet en gebruik uw gezond verstand wanner u met een grasmaier werkt. Gebruik de grasmaier nicht wanner u moe bent of onder invloed van drugs, alcohol of medicijnen. Een moment van onvoorzichtigheid bij het gebruik van de grasmaier kan leiden tot ernstig letsel.
b) Draag persoonlijke beschemmingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschemmingsmiddelen, Zoals een stofmasker, antislip veiligheidsschoenen, een helm of gehoorbescherming, afhankelijk van het type en gebruik van de grasmaaier, verminder het risico op letsel.
c) Voorkom onbedoelde inbedrijfstelling. Zorg ervoor dat de grasmaaier is uitgeschakeld voordat u hem aansluit op de stroomvoorziening en/of de accu, oppakt of draagt. Als u uw vinger op de schakelaar houdt wanner u de grasmaaier draagt of als u de grasmaaier aansluit op de stroomvoorziening wanner deze is ingeschakeld, kan dit tot ongevallen leiden.
d) Verwijder afstelgereedschap of moersleutels voordat u de grasmaier inschakelt. Een stuk gereedschap of een moersleutel dat vastzit in een draaiend deel van de grasmaier kan letsel veroorzaken.
e) Vermijd een abnormale houding. Zorg ervoor dat u stevig staat en uw evenwicht bewaart. Dit geeft u een betere controle over de grasmaaier in onverwachtete situatuies.
f) Draag geschikte kleding. Draag geen losse kleding of jewelen. Houd haar en kleding uit de buurt van bewegende delen. Loszittende kleding, jewelen of langhaar hunn door bewegende delen worden gegren.
g) Indien stofafzug- en opvangapparatuur kan worden aangebracht, moet deze correct wor

den aangesloten en gebruikt. Het gebruik van een stofafzuiger kan de bevaren van stof verminderen.
h) Laat u Niet verleiden tot een vals gevoel van veiligheid en negeer de veiligheidsvoorschriften voor grasmaaiers Niet, zichs Niet als uver Trouwd bent met de grasmaaier na hemvele malen te hebben gezrukt. Onvoorzichtige handelingen+kennenbinnen een fractie van een seconde tot ernstig letsel leiden.

24.5 Gebruik en behandeling van de grasmaaier

a) Overbelast de grasmaier Niet. Gebruik de grasmaier die voor uw werkzaamheden ontworpen is. Met de juiste grasmaier werkt u beter en veiliger in het opgegeven vermogensbereik.
b) Gebruik geen grasmaier waarvan de schakelaar defect is. Een grasmaier die nicht更是 aan ofuit kan worden gezet,ist gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of verwijder een verwijderbare accu voordat u apparatuur bijstelt, onderdelen van het bedieningsgereedschap verrangt of de grasmaaier wegzet. Deze voorzorgsmaatregel voorkomt dat de grasmaaier onbedoeld start.
d) Houd ongebruekte grasmaaiers buiten het bereik van kinderen. Laat de grasmaaier nicht gebruiken door iemand die er nicht mee vertrouwd is of die.Deze gebruksaanwijzing Niet heeft gelezen.Grasmaaiers zich gevaarlijk wonneer ze door onervaren mensen worden gebruikt.
e) Onderhoud de grasmaier en het bedie-ningsgereedschap met zorg. Controller of de bewegende delen goed werken en nicht geblokkeerd zich, of er geen onderdelen gebroken of beschadig zich zodat de werk-ing van de grasmaier worden belemmerd. Laat beschadigde onderdelen repareren voordat u de grasmaier gezruikt. Veel ongelukken worden veroorzaakt door slecht onderhonden grasmaiaiers.
f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhoden snijgereedschap met scherpe snijkanten loopt minder vast en is gemakkelijker te geleiden.
g) Gebruik de grasmaier, het bedieningsgereedschap, de accessoires, enz. volgensdeze instructies. Houd rekening metardearbeidsomstandigheden en de uit te voeren

activiteit. Het gebruik van grasmaaiers voor andere toepassingen dan die waarvoort ij bestemd zich, kan tot gevaarlijke situatuie leiden.

h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grippervlakken makeen een veilige bediening van en controle over de grasmaier in onvoorziene situaties nicht möglichk.

24.6 Gebruik en behandeling van de accugrasmaaier

a) Laad de accu's alleen op met door de fabrikant aanbevolen opladers. Een oplader die voor een bepaald type accu is ontworpen, kan brandgevaar veroorzaken wonneer deze voor andere accu's worden gebruikt.
b) Gebruik alleen de waarvoort bestemde accu's in de grasmaaiers. Gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) Houd de ongebruekte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten konnenveroorzaken. Een kortsluiting tussen de accucontacten kan leiden tot brandwon-den of brand.
d) Bij ondeskundig gebruik kan er vloeistof uit de accu stromen. Vermijd contact ermee. Spoel bij onbedoeld contact af met water. Indien de vloeistof in aanraking komt met de ogen, raadpleegt u een arts. Uistromende accuvloeistof kan huidirritatie of brandwon den verroorzaken.
e) Gebruik geen beschadigde of gewijzigde accu. Beschadigde of gewijzigde accu's kunnen zich onvoorspelbaar gedragen en brand, explosie of letsel veroorzaken.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven 130^ (265^) kunnen een explosie voroorzaken.
g) Volg alle laadinstructies op en laad de accu of de accugrasmaier nooit op buiten het in de gebruiksaanwijzing aangegeven temperatuurbereik. Onjuist opladen of opladen buiten het toegestane temperatuurbereik kan de accu onherstelhaar beschadigen en het risico van brand vergroten.

24.7 Service

a) Laat uw grasmaier alleen repareren door gekwalificeerd personeel en alleen met origi-nele reserveonderdelen. Dit zorgt ervoor dat de veiligheid van de grasmaier gehand-haafd blijft.
b) Onderhoud nooit beschadigde accu's. Alle onderhoud aan accu's mag alleen worden uitgevoerd door de fabrikant of erkende servicecentra.

24.8 Veiligheidsinstrumentes voor accugrasmaaiers

a) Gebruik de grasmaier nicht bij slecht weeR, vooral nicht bij onweer. Dit vermindert het risico om door de blinksem getroffen te wor den.
b) Inspector het werkgebied grondig op wilde dieren. Wilde dieren können gewond raken door de draaiende grasmaier.
c) Onderzoek het werkgebied grondig en verwijder alle stenen, stokken, draden, beende- ren en andere vremeinde voorwerpen. Weggeslingerde onderdelen können verwondingenveroorzaken.
d) Voordat u de grasmaier gebruikt, moet u altijd controlenen of het maaimes en het maaiwerk Niet versleten of beschadigd zich. Versleten of beschadigde onderdelen verhogen het risico op letsel.
e) Controller de grasopvangbox regelmatig op slijtage of scheuren. Een versleten of beschadigde grasopvangbox verhoegt het risico op letsel.
f) Laat de beschemmkappen op hun plaats. Beschermkappen要去en operationeel zich en goed vastzitten. Een losse, beschadigde of Niet goed functionerende beschemkap kan letsel veroorzaken.
g) Houd de luchtinlaatopeningen vrij van vuil. Verstopte luchtinlaten en vuil+kennen leiden tot oververhitting of brandevaar.
h) Draag aktijd antislip veilgheidsschoenen wanner u de grasmaier bedient. Werk nooit op blote voeten of op open sandalen. Dit vermindert het risico op voetletsel wanner de voet in contact komt met het draaiende maaimes.
i) Draag algijd een lange broek wonneer u de grasmaier bedient. Een onbedekte huid verhoegt de kans op verwondingen door uitgeworpen onderdelen.

j) Gebruik de grasmaaier Niet in nat gras. Doe het werk lopend, Niet rennend. Dit verminder het risico op uitglieden en vallen, wat tot verwondingen kan leiden.
k) Gebruik de grasmaaier Niet op te steile hellingen. Dit vermindert het risico de controte verliezen,uit te gijden en te vallen,wat tot verwondingen kan leiden.
1) Wanner u op hellingen werkt, moet u ervoor zorgen dat u stevig staat; werk altijd dwars op de helling, nooit waar boven of maar beneden, en wees uiterst voorzichtig wanner u van werkrichting verandert. Dit vermindert het risico de controte te verliezen,uit te glijden en te vallen, wat tot verwondingen kan leiden.
m) Wees bijzonder voorzichtig bij achechterwaarts maaien of als u de grasmaier maar u toe trekt. Let altijd op de omgeving. Dit vermin-dert het risico van struikelenijdens het werk.
n) Raak geen messen of andere gevaarlijke onderdelen aan die nog in beweging zijn. Dit verminder het risico op verwondingen door bewegende delen.
o) Zorg ervoor dat alle schakelaars zijn uitgeschakeld en dat de accu is losgekoppeld voordat ubekneld materiaal verwijdert of de grasmaier schoonmaakt. Onverwachte werking van de grasmaier kan ernstig letselveroorzaken.

8-∠996-1E-8∠0

www.stihl.com

0478-131-9667-B
