MANUALE UTENTE RMA 235 PACK AK20*AL101 STIHL

1 Premessa. 69
2 Informazioni sulle presenti Istruzioni d'uso 70
3 Sommario. 70
4 Avverenze di sicurezza. 71
5 Preparazione per l'uso del tosaerba. 76
6 Carica della batteria e LED. 77
7 Assemblaggio del tosaerba. 77
8 Inserire ettogliere la batteria. 79
9 Accensione e spegnimento del tosaerba.. 79
10 Controllo di tosaerba e batteria. 80
11 Lavoro con il tosaerba. 81
12Dopio il lavoro. 82
13Trasporto. 82
14 Conservazione. 83
15 Pulizia. 83
16 Manutenzione. 83
17 Riparazione. 84
18 Eliminazione dei guasti. 84
19 Dati tecnici. 86
20 Ricambi e accessori. 87
21 Smaltimento. 87
22 Dichiarazione di conformità UE. 87
23 Indirizzi. 88
24 Indicazioni sulla sicurezza e generali specifiche per il prodotto. 88

1 Premessa

Gentile cliente,

congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostraclientela. I nostri prodotti risultano altamente affidavitilianche in caso di sollecitazioni estreme.

STIHL offre la massima qualitaanche nell'assistenza.I nostri rivenditori garantisco consulenza e struzioni competenti e un'assistenza tecnica completa.

STIHL dichiara espressamente di adottare un atteggiamento sostinibile e responsablee nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzato il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.

La ringraziamo per la fiducia e Le auguriamo. Buon lavoro con il Suo prodotto STIHL.

N_a

Dr. Nikolas Stihl

IMPORTANT! LEGGERE PRIMA DELL'USO E CONSERVARE.

2 Informazioni sulle presenti Istruzioni d'uso

2.1 Documenti applicabili

Le presenti istruzioni per l'uso sono una traduzione delle istruzioni per l'uso originali del produttore ai sensi della Direttiva CE 2006/42/EC.

Si applicano le norme per la sicurezza locali.

• Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documents:

• Avverenze di sicurezza della batteria STIHL AK

• Istruzioni per l'uso dei caricabatteria STIHL AL 101, 301, 500
• Informazioni sulla sicurezza per le batterie e i prodotti con batterie STIHL: www.stihl.com/safety-data-sheets

2.2 Contrassegno delle avventenenzel testo

PERICOLO

L'avventenza si riferisce a pericoli che compor-tano gravi lesioni o la morte.

Le misure indicate possono consentire di evitare gravi lesions o la morte.

AVVERTENZA

L'avventenza rimanda a rischi che possono provocare gravi lesions o la morte.

Le misure indicate possono consentire di evitare gravi lesioni o la morte.

AVVISO

L'avertenza si riferisce a pericoli che possono provocare danni materiali.
Le misure menzionate posso nevitare danni materiali.

2.3 Simboli nel testo

Questo symbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

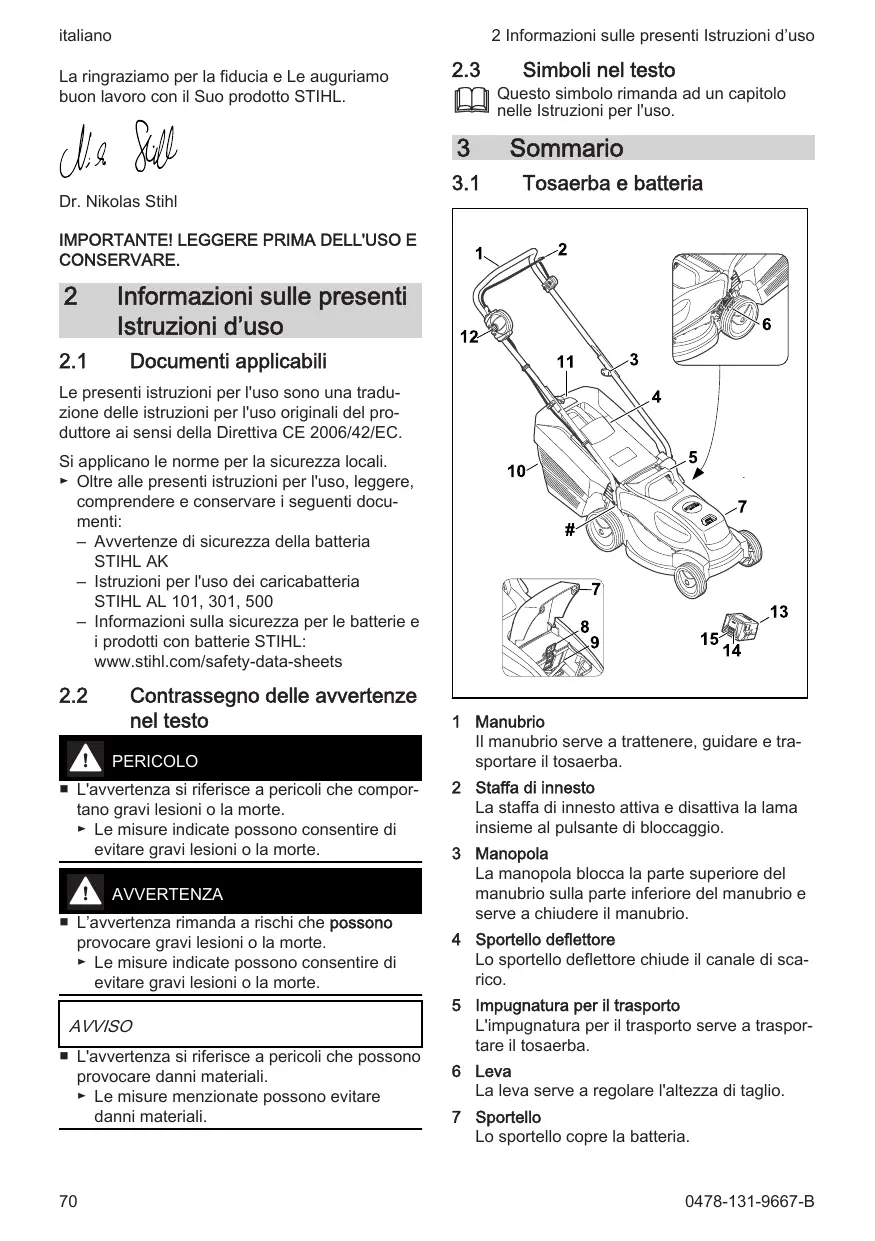

3 Sommario

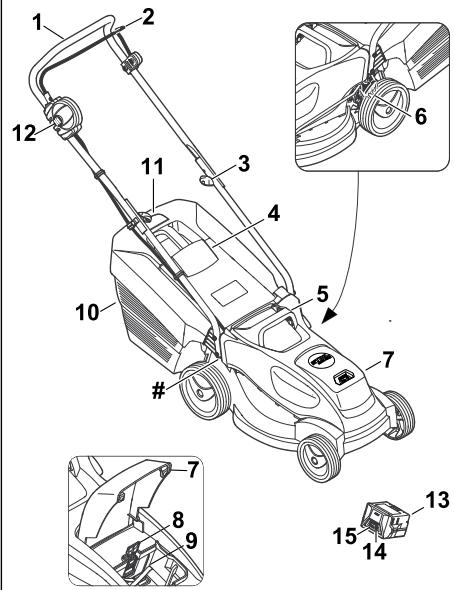

3.1 Tosaerba e batteria

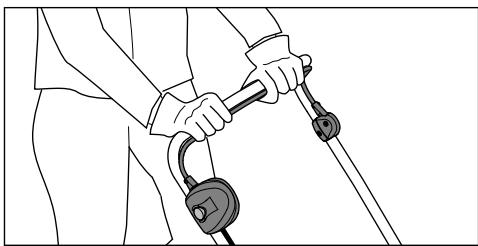

1 Manubrio

Il manubrio serve a trattenere, guidare e trasportare il tosaerba.

2 Staffa di innesto

La staffa di inesto attiva e disattiva la lama insieme al pulsante di bloccaggio.

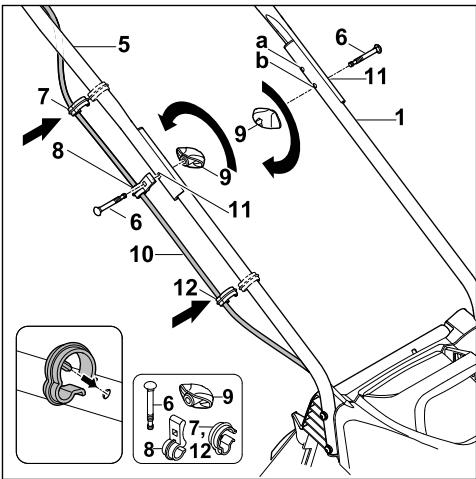

3 Manopola

La manopola blocca la parte superiore del manubrio sulla parte inferiore del manubrio e serve a chiudere il manubrio.

4 Sportello deflettore

Lo sportello deflettore chiude il canale di scarico.

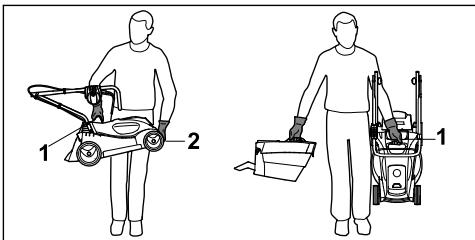

5 Impugnatura per il trasporto

L'impugnatura per il trasporto serve a trasportare il tosaerba.

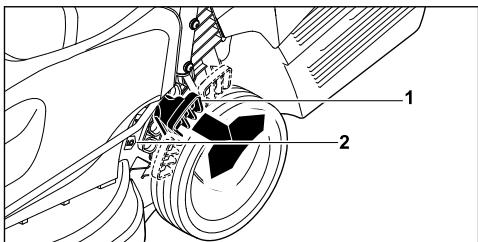

6 Leva

La leva serve a regolare l'altezza di taglio.

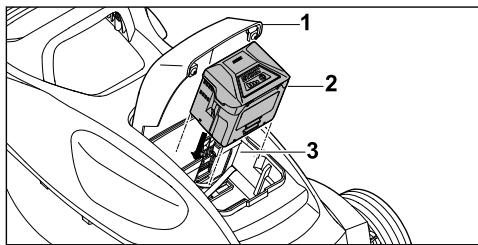

7 Sportello

Lo sportello copre la batteria.

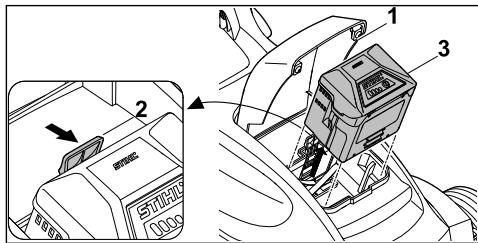

8 Leva di arresto

La leva di arresto mantiene la batteria nell'ap- posito vano.

9 Vano batteria

Il vano batteria contiene la batteria.

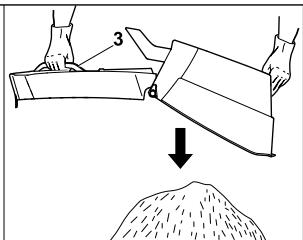

10 Cesto di raccolta erba

Il cesto di raccolta erba raccoglie l'erba tagliata.

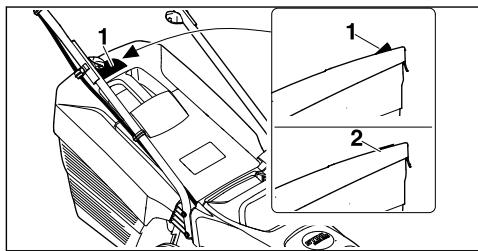

11 Indicatore del livello di riempimento

L'indicatore del livello di riempimento indica il riempimento del cesto di raccolta erba.

12 Pulsante di bloccaggio

Il pulsante di bloccaggio attiva e disattiva la lama insieme alla staffa d'innesto.

13 Batteria

La batteria fornisce energia al tosaerba.

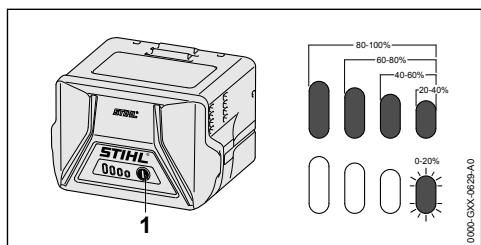

14 Tasto

Il tasto attiva i LED sulla batteria.

15 LED

I LED indicano lo stato di carica della batteria e le anomalie.

Targhetto dei dati delle prestazioni con numero di macchina

3.2 Simboli

I simboli possono trovarsi sul tosaerba o sulla batteria e indicano quanto segue:

1 LED rosso acceso. La batteria è troppo calda o troppo fredda.

4 LED lampeggiano in rosso. Nella batteria è presente un guasto.

Livello di potenza sonora garantito ai sensi della direttiva 2000/14/EC in dB(A) per consentire l'equiparazione delle emissioni sonore dei prodotti.

L'indicazione accanto al symbolo indica il contentuto energetico della batteria in base alle specifiche del produttore delle celle. Il contentuto energetico disponibile per l'applicazione è inferiore.

Non smaltire il prodotto con i rifiuti domestici.

Inserire la lama.

4 Avverenze di sicurezza

4.1 Simboli di avertenza

AVVERTENZA

I symboli di avventenza sul tosaerba o sulla batteria indicano quando segue:

Attenersi alle avventenze di sicurezza e alle relative misure.

Leggere, comprehende e conservare le istruzioni per l'uso.

Fare attenzione a oggetti che potrebbero essere espulsi con forza, mange nere la distanza e tenere lontane persone estranee.

Non toccare la lama in rotazione.

Rimuovere la batteria in caso di eventuali interruzioni del lavoro, durante la pulizia, il trasporto, il rimessaggio, lavori di manutenzione o riparazione.

Proteggere il tosaerba da pioggia e umidita.

Rimuovere la batteriauponl'utilizzo.

Proteggere la batteria dal calore e dal fuoco.

Proteggere la batteria da pioggia e umidità e non immergerla in liquidi.

4.2 Utilizzo appropriato

Il tosaerba STIHL RMA 235.1 V serve per tagliare l'erba asciutta.

La batteria STIHL AK fornisce energia al tosaerba.

AVVERTENZA

Le batterie non autorizzato da STIHL per il tosaerba possono provocare incendi o esplo

sioni. Ciò potrebbe causare lesions personali gravi o mortali e danni materiali.

Utilizzare il tosaerba con la batteria STIHL AK.
- Un uso impropero del tosaerba o della batteria potrebbe causare lesions personali gravi o mortali e danni materiali.
Utilizzato il tosaerba e la batteria come descritto nelle presenti istruzioni per l'uso.

4.3 Requisiti per l'utente

AVVERTENZA

• Un utente che non ha ricevuto adeguate istruzioni potrebbe non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e alla batteria. L'utente o altre persone potrebbero subire lesions personali gravi o mortali.

• Leggere, comprehende e conservare le istruzioni per l'uso.

Se il tosaerba o la batteria vengono prestati ad altri persone, consegnare loro le istruzioni per l'uso.
Assicurarsi che l'utente soddisfi i seguenti requisiti:

L'utente è riposato.
- L'utente dispone di capacité fisiche, sensoriali e psichiche adeguate per utilizzare e maneggiare il tosaerba e la batteria. Se l'utente dispone di capacité fisiche, sensoriali o psichiche limitate, cui lavorare esclusivamente nelle supervisione o la guida di una persona responsable.
- L'utente è in grado di riconoscere e valutare i pericoli del tosaerba e della batteria.
L'utente è consapevole che è direttable responsabile di eventuali incidenti e danni.
- L'utente è maggiorenne oppure sta seguating un corso di formazione sotto supervisione secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHLO da una persona esperta prima di iniziare a lavorare con il tosaerba.
L'utente non è molto l'effetto di alcol, farmaci o droghe.

In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

4.4 Abbigliamento ed equipaggiamento

AVVERTENZA

• Durante il lavoro potrebbero essere espulsi oggetti a velocità elevata. Ciò potrebbe causare lesioni all'utente.

• Indossare pantaloni lunghi in materiale resistente.

• Durante il lavoro si potrebbe sollevare polvere che, se inalata, potrebbe nuocere alla salute e provocare reazioni allergiche.

Se si solleva polvere, indossare una maschera parapolvere.

• Indumenti non adatti potrebbero rimanere impigliati in rami, siepi e nel tosaerba. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.

Indossare indumenti aderenti.

Togliersciarpe o gioielli.

• Durante la pulizia, la manutenzione o il trasporto l'utente potrebbeVenirea contatto con la lama. Ciò potrebbe causare lesioni all'u-tente.

Indossareguanti di protezione.

Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni all'utente.

• Indossare calzature chiuse e resistenti con suola antiscivolo.

• Durante l'affilatura della lama potrebbero essere espulse particelle di materiale. Cio potrebbe causare lesioni all'utente.

• Indossare occhiali di protezioneaderenti. Gli occhiali di protezione adeguati sono testati ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposto contrassegno.

Indossare guanti di protezione.

4.5 Zona di lavoro e area circostante

4.5.1 Tosaerba

AVVERTENZA

• Persone estranee al lavoro, bambini o animali potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dal tosaerba e da oggetti espulsi dall'attrezzo. Ciò potrebbe causare loro lesioni personali gravi o mortali e danni materiali.

• Evitare che persone estranee al lavoro, bambini o animali si avvici-nino alla zona di lavoro.

Mantenere la distanza dagli oggetti.
Non lasciare il tosaerba incustodito.
Assicurarsi che i bambini non giochino con il tosaerba.

• Lavorando quando piove, l'utente potrebbe scivolare. Ciò potrebbe causare lesioni personali gravi o mortali all'utente.

Se piove: non lavorare.

Il tosaerba non è impermeabile. Se si lavora con la pioggia o in un ambiente umido sussiste il rischio di folgorazione. L'utente potrebbsubire lesioni e il tosaerba potrebbe danneggiarsi.

Non uso in caso di pioggia o in ambienti umidi.
Non tagliare l'erba bagnata.

I componenti elettrici del tosaerba possono produrre scintille. Le scintille possocono provocare incendi o esplosioni in un ambiente alta-mente infiammabile o esplosivo. Ciò potrebce causare lesioni personali gravi o mortali e danni materiali.

Non lavorare in un ambiente altoamente inflammabile o esplosivo.

4.5.2 Batteria

AVVERTENZA

Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della batteria. Sussiste il rischio di ferire gravamente persone estranee, bambini e animali.

• Tenere lontane le personne estranee, i bambini e gli animali.
  Non lasciare la batteria incustodita.
  Sincerarsi che i bambini non possano giocare con la batteria.

• La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incendiarsi, esplodere o essere danneggiata irreparabilmente. Questo può causare gravi lesioni personali e danni materiali.

Proteggere la batteria da calorie e fiamme.
Non gettare la batteria nel fuoco.

Non caricare, usare e conservare la batteria al di fuori dei limiti di temperatura specificati, 19.4.

Proteggere la batteria alla pioggia e dall'umidità e non immergerla in liquidi.

• Tenere la batteria lontana da piccole parti metalliche.
  Non esporre la batteria ad alta pressione.
  Non esporre la batteria alle microonde.
  Proteggere la batteria da sostanje chimiche e sali.

4.6 Condizioni di sicurezza

4.6.1 Tosaerba

Il tosaerba è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

• Il tosaerba non presente danni.
• Il tosaerba è pulito e asciutto.
• Gli elementi di lavoro funzionano e non hanno subito alterazioni.
  -La lama è montata correttamente.
• Sul tosaerba sono montati accessori STIHL originali.
• L'accessorio è montato correttamente.

AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza, i componenti potrebbero non funzionate correttamente e i disponiti per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.

Lavorare con un tosaerba in perfetto stato.
Se il tosaerba è sporco o bagnato, occorre pulirlo e lasciarlo asciugare.
Non apportare modifiche al tosaerba.
Se gli elementi di lavoro non funzionano: non lavorare con il tosaerba.
- Sul tosaerba montare accessori STIHL originali.
- Montare la lama come descrizione nelle presenti istruzioni per l'uso.
- Montare gli accessori come descrizione nelle presenti istruzioni per l'uso o nelle istruzioni per l'uso degli accessori.
Non inflare oggetti nelle aperture del tosaerba.
Sostituire targhette di avvertimento usurate o danneggiate.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

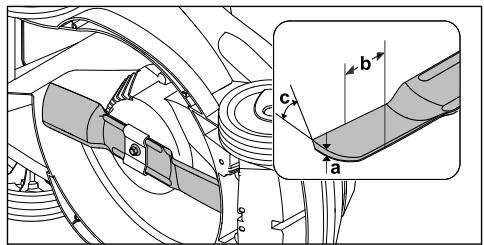

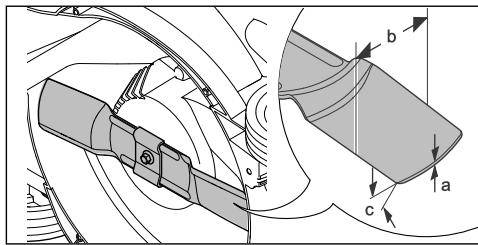

4.6.2 Lama

La lama è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:

• La lama e i componenti non presentano danni.
  -La lama non è deformata.
  -La lama è montata correttamente.
  -La lama è affiliata correttamente.
  -La lama non presenta sbavature.
  -La lama è equilibrata correttamente.
• Lo spessore minimo e la larghezza minima della lama non sono inferiori ai limiti prescritti, 19.2.
  L'angolo di affilatura è rispetto, 19.2.

AVVERTENZA

In caso di mancato rispetto delle condizioni di sicurezza parti della lama potrebbero staccarsi ed essere espulse. Ciò potrebbe causare gravi lesionsi personali.

• Lavorare con lame e componenti perfettamente integri.
  Montare correttamente le lame.
  Affilare correttamente le lame.
  Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostuire la lama.
  Si consiglia di far equilibrare le lame da un rivenditore specializzato STIHL.
  In caso di dubbi, rivolgersi a un rivenditore specializzato STIH.

4.6.3 Batteria

La batteria si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:

-La batteria non è danneggiata.
-La batteriae pulitae asciutta.
- La batteria funziona e non è stata alterata.

AVVERTENZA

In condizioni non sicure, la batteria può non funzionare più correttamente. Questo può causare gravi lesioni.

Lavorare con una batteria non danneggiata e funzionante.
Non caricare una batteria danneggiata o difettosa.
Se la batteria è sporca, pulirla.
Se la batteria è bagnata o umida, lasciarla asciugare, 19.5.
Non alterare la batteria.
Non inseire oggetti nelle feritoie della batteria.
Non collegare i contatti elettrici della batteria con oggetti metallici né cortocircuitarli.
Non apriere la batteria.

Sostituire le targhette di individazione usurate o danneggiate.

• Da una batteria danneggiata può fuoriuscire del liquido. Se il liquido entra in contatto con la pelle o gli occhi, può irritarli.

Evitare contatti con il liquido.
In caso di contatto con la pelle, lavare la parte interessata con abbondante acqua e sapore.
In caso di contatto con gli occhi, sciacquare a fondo per almeno 15 minuti con abbondante acqua e consultare un medico.

• Una batteria difettosa o danneggiata può essere un odore insolito, emettere fumo oppure bruciare. Una batteria difettosa o danneggiata può essere un odore insolito, emettere fumo oppure bruciare. Ciò potrebbe causare lesioni personali gravi o mortali e uomini materiali.

Se la batteria ha un odore inconsueto oppure emette fumo, nonutilizzarla etenerla lontana da sostanze infiammabili.
- Se la batteria si incendia, spegnere l'incendio nella batteria con un estintore oppure acqua.

4.7 Lavoro

AVVERTENZA

In determinate situazioni l'utente potrebbe lavorare nella concentrazione necessaria. L'utente potrebbe inciampare, cadere e subire gravi lesioni personali.

• Svolgere il lavoro con calma e concentrazione.
  Se le condizioni di luce e di visibilità sono scarse, non lavorare con il tosaerba.
• Usare il tosaerba da soli.
  Prestare attenzione agli ostacoli.
  Non ribaltare il tosaerba.
  Lavorare stando in piedi sul terreno e mantenere l'equilibrio.
• Se compaiano segni di stanchezza, concedersi una pausa.
• Se si esegue il taglio dell'erba su un pendio, lavorare di traverso rispetto al pendio stesso.
  Non lavorare su pendenze superiori a 25^ (46,6%) .

L'utente potrebbe tagliarsi con la lama in rotazione. Ciò potrebbe causare gravi lesioni all'u-tente.

Non toccare la lama in rotazione.
Se la lama è bloccata da un oggetto, spegnere il tosaerba ed estrarre la batteria. Solo a quello punto eliminare l'oggetto.

• Durante il lavoro, il tosaerba potrebbe produrre vibrazioni.

Indossare guanti di protezione.
Concedersi delle pause dal lavoro.
Se insorgono sintomi di problemi circolatori, rivolgersi a un medico.

• Se un oggettto estraneo urta la lama durante il lavoro, tale oggettto o parti diesso potrebbero essere danneggiati o espulsi a velocità elevata. Ciò potrebbe causare lesioni personali e uomini materiali.
  Rimuovere eventuali oggetti estranei alla zona di lavoro.
• Quando si rilascia la staffa di inesto, la lama continua a girare per un breve lasso di tempo. Cio potrebbe causare gravi lesioni personali.
  Attendere che la lama smetta di girare.
• Se la lama urta contro un oggettoto solido, quello scaturire scintille. Le scintille sono provocare incendi in un ambiente altamente inflammabile. Ciò potrebbe causare lesioni gravi o mortali alle persone e uomini ai materiali.
  Non lavorare in un ambiente altoamente inflammabile.
• Qualora il tosaerba venisse poggiato su superfici in pendenza, potrebbe scivolare accidentalmente. Ciò potrebbe causare lesioni personali e danni materiali.
  Rilasciare il tosaerba solo se si trova su una superficie piana e non vi è rischio di scivolamento.
• Qualora si appendessero oggetti al manubrio, il tosaerba potrebbe ribaltarsi per il peso eccessivo. Ciò potrebbe causare lesioni personali e danni materiali.
  Non appendere oggetti al manubrio.

PERICOLO

• Se si lavora in prossimità di cavi percorsi da tensione elettrica, la lama potrebbe venire aicontatto con tali cavi e danneggiarli. Ciò potrebbe causare lesions personali gravi o mortali all'utente.
  Non lavorare in prossimità di cavi percorsi da tensione elettrica.
  Se si lavora durante un temporale, l'utente potrebbe essere colpito da un fulmine. Ciò potrebbe causare lesioni personali gravi o mortali all'utente.
  In caso di temporale: non svolgere il lavoro.

4.8 Trasporto

4.8.1 Tosaerba

AVVERTENZA

• Durante il trasporto, il tosaerba potrebbe ribaltarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.

Estrarre la batteria.

Fissare it tosaerba con cinghie o con una rete in modo che non possa ribaltarsi e muoversi.

4.8.2 Batteria

AVVERTENZA

• La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi e provocare danni materiali.
  Non trasportare batterie danneggiate.

• Durante il trasporto la batteria può ribaltarsi o muoversi. causando lesioni personali e danni materiali.

• Sistemare la batteria nell'imballaggio o nel contentitore di transporte in modo che non si muova.
  Fissare l'imballaggio in modo da evitare che si muova.

4.9 Conservazione

4.9.1 Tosaerba

AVVERTENZA

I bambini non sono in grado di riconoscere e valutare i pericoli del tosaerba, ciò potrebbe causare gravi lesioni personali.

Estrarre la batteria.

• Custodire il tosaerba fuori alla portata dei bambini.

I contatti elettrici del tosaerba e i componenti metallici possono corrodersi a causa dell'umidita. Il tosaerba potrebbe subire danni.

Estrarre la batteria.

• Conservare il tosaerba in un luogo pulito e asciutto.

• Durante la conservazione, se la batteria è inserita, potrebbe attivarsi inavvertamente la lama. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Estrarre la batteria.

• Se il tosaerba viene conservato su superfici in pendenza, potrebbe scivolare accidentamente. Ciò potrebbe causare lesions personali e danni materiali.
• Conservare il tosaerba solo su superfici piane.

4.9.2 Batteria

AVVERTENZA

I bambini non sono in grado di riconoscere e valutare i pericoli della batteria, ciò potrebbe causare gravi lesioni personali.

• Custodire la batteria fuori alla portata dei bambini.

• La batteria non è protetta da tutte le condizioni ambientali. Se esposta a particulari condizioni ambientali, la batteria può subire danni irreparabili.

Conservare la batteria pulita e asciutta.
- Conservare la batteria in un locale chiuso.
- Conservare la batteria separamente rispetto al tosaerba.
- Se la batteria è conservata nel caricabatteria: staccare la spina dalla presa di corrente e conservare la batteria in uno stato di carica tra il 40% e il 60% (2 LED verdi accesi).
Non conservare la batteria al di fuori dei limiti di temperatura specificati, 19.4.

4.10 Pulizia, manutenzione e riparazione

AVVERTENZA

• Durante la pulizia, la manutenzione o la riparazione, se la batteria è inserita, la lama potrebbe attivarsi inavvertitamente. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Estrarre la batteria.

Detergenti troppo aggressivi, la pulizia con un getto d'acqua o con oggetti appuntiti possono danneggiare il tosaerba, la lama e la batteria. Se il tosaerba, la lama e la batteria non ven

gono adeguatamente puliti, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Ciò potrebbe causare gravi lesioni personali.

• Pulire il tosaerba, la lama e la batteria come descritto nelle presenti istruzioni per l'uso.

• Se il tosaerba, la lama e la batteria non vengono adeguatamente riparati o sopposti a manutenzione, i componenti potrebbero non funzionare correttamente e i dispositivi per la sicurezza potrebbero risultare inefficaci. Potrebbero verificarsi lesioni personali gravi o mortali.

Non effettuare da soli la manutenzione o la riparazione del tosaerba e della batteria.
In caso di necessità di manutenzione o riparazione del tosaerba o della batteria: rivolgersi a un rivenditore specializzato STIH.
Effettuare la manutenzione della lama come descritto nelle presenti istruzioni per l'uso.

• Durante la pulizia, la manutenzione o la riparazione della lama, l'utente potrebbe tagliarsi a causa dei taglienti affiliati. Ciò potrebbe causare lesioni all'utente.

Indossare guanti di protezione.

• Durante l'affilatura, la lama poue surriscaldarsi. L'utente potrebbe ustionarsi.

Attendere che la lama si raffreddi.
- Indossare guanti di protezione.

• La lama del tosaerba si può muovere anche a motore spento. Durante la manutenzione della lama, l'utente può ferirsi con la lama in movimento.

Lavorare con attenzione.
Indossare guanti di protezione.

• La lama del tosaerba è mobile. Durante la manutenzione della lama, le dita dell'utente potrebbero rimonere incastrate tra la lama mobile e le parti fisse del tosaerba.

Lavorare con attenzione.
Indossare guanti di protezione.

5 Preparazione per l'uso del tosaerba

5.1 Preparazione per l'uso del tosaerba

Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:

Rimuovere il materiale di imballaggio e le sicurezze di trasporto.

Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:

• Tosaerba, 4.6.1.
  Lama, 4.6.2.
  -Batteria, 4.6.3.

Controllare la batteria, 10.3.
Caricare completeness la batteria, 6.1.
Pulire il tosaerba, 15.2.
Controllare la lama, 10.2.
Montare il manubrio, 7.1
Apire il manubrio, 7.2.1.
Se durante il taglio l'erba tagliata delve essere raccolta nel cesto raccolta erba, agganciare il cesto raccolta erba, 7.3.2.
Se durante il taglio l'erba tagliata deve essere espulsa posterioriamente, sganciare il cesto raccolta erba, 7.3.3.
Regolare l'altezza di taglio, 11.2.
Controllare gli elementi di lavoro, 10.1.
- Se non è possibile eseguire i passaggi descritti: non utilizzato il tosaerba e rivolgersi a un rivenditore specializzato STIH.

6 Carica della batteria e LED

6.1 Carica della batteria

Il tempo di carica dipende da numerousi fatti, ad es. della temperatura del caricabatteria o alla temperatura ambiente. Per ottenere la resa ottile, rispetto gli intervalli di temperature consigliati, 19.5. Il tempo di carica effettivo cui differire dal tempo di carica indicate. Il tempo di carica è riportato all'indirizzo www.stihl.com/charging-times.

• Caricare la batteria come descripto delle istruzioni per l'uso del caricabatteria STIHL AL 101,301,500.

6.2 Visualizzazione dello stato di carica

Premere il pulsante (1). I LED si con luce verde fissa per ca. 5 secondi e indicano lo stato di carica.
Se il LED destro verde lampeggia: Caricare la batteria.

6.3 LEDulla batteria

I LED possono indicare lo stato di carica della batteria o le anomalie. I LED si accendono o lampeggiano in verde o in rosso.

Se i LED si accendono o lampeggiano in verde, viene visualizzato lo stato di carica.

Se i LED si accendono o lampeggiano in roso: eliminare le anomalie, 18.1. Nel tosaerba o nella batteria è presente un guasto.

7 Assemblaggio del tosaerba

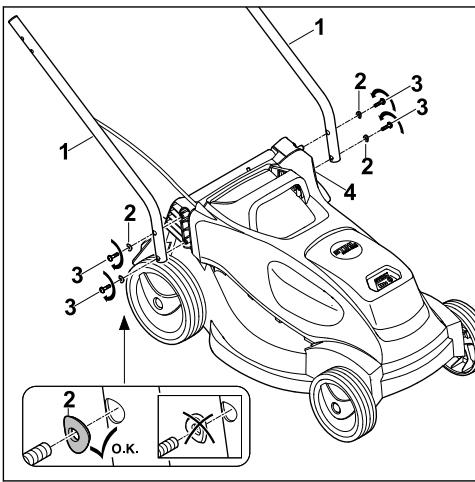

7.1 Montaggio del manubrio

Spagnere il tosaerba ed estrarre la batteria.
- Posizione are il tosaerba su una superficie pianà.

• Tenere le parti inferiori del manubrio (1) sul tosaerba in modo tale che i fori siano allineati.
  Inserire le viti (3) insieme alle rondelle (2) dal'esterno versus l'interno atraverso i fori della parte inferiore del manubrio (1) e del tosaerba (4), avvitare e serrare a 3 Nm. Entrambe le parti inferiori del manubrio (1) sono saldamente collegate al tosaerba (4).
  La parte superiore del manubrio può essere montata a 2 altezza (a, b).

• Tenere la parte superiore del manubrio (5) sulle parti inferiori del manubrio (1) in modo tale che i fori siano allineati.
• Inserire il cavo (10) nella fascetta fermacavo (8).
• Sul lato su cui si trova il cavo, inserire la vite (6) dall'esterno versuso l'interno attraverso i fori (11) della fascetta fermacavo (8), della parte superiore del manubrio (5) e della parte inferiore del manubrio (1).
• Sull'alto lato, inseire la vite (6) dall'esterno versuso l'interno atraverso i fori (11) della parte superiore del manubrio (5) e della parte inferiore del manubrio (1).
• Inserire la manopola (9) sulle viti (6) su entrambi i lati e avvitare.

La parte superiore del manubrio (5) è saldamente collegata alle parti inferiori del manubrio (1).

Inserire il cavo (10) nella fascetta fermacavo (7).
- Inserire la fascetta fermacavo (7) sulla parte superiore del manubrio (5) e innestarla in posizione.
- Inserire il cavo (10) nella fascetta fermacavo (12).
- Inserire la fascetta fermacavo (12) sulla parte inferiore del manubrio (1) e innestarla in posizione.

Il manubrio non delve essere rismontato.

7.2 Apertura e chiusura del manubrio

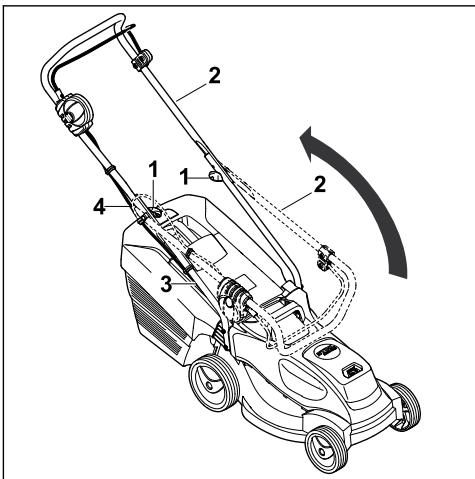

7.2.1 Apertura del manubrio

Spagnere it tosaerba ed estrarre la batteria.

• Posizione are il tosaerba su una superficie pianà.

Aprière la parte superiore manubrio (2) e mantenerla ferma con una mano. In esta fasefare attenzione a non danneggiare il cavo (4).
- Serrare le manopole (1). Il manubrio (2) è saldamente collegato al tosaerba.

La parte superiore manubrio (2) è saldamente collegata alla parte inferiore manubrio (3).

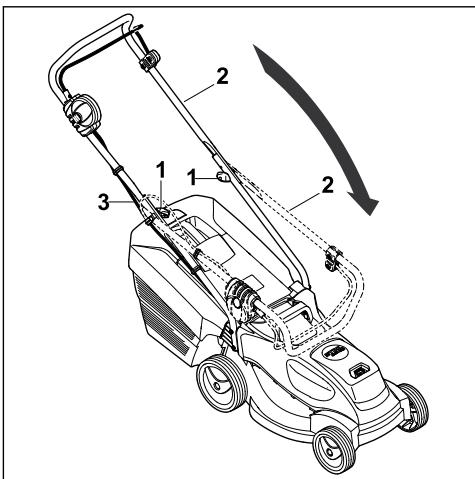

7.2.2 Chiusura del manubrio

Per un trasporto e rimessaggio a ingombro minimo, è possible chiudere il manubrio.

• Spagnere il tosaerba ed estrarre la batteria.
• Posizione are il tosaerba su una superficie pianà.

• Avvitare le manopole (1) sino a che risulta possibile ruotarle liberamente.
• Chiudere la parte superiore manubrio (2) in avanti facendo attenzione a non danneggiare il cavo (3).

7.3 Assemblaggio, aggancio e sgancio del cesto raccolta erba

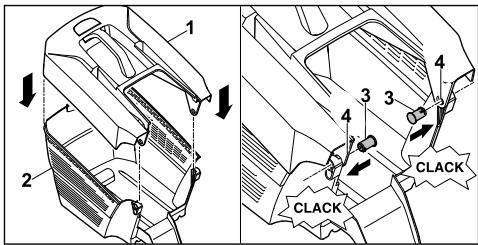

7.3.1 Assemblaggio del cesto raccolta erba

Collocare la parte superiore cesto di raccolta erba (1) sulla parte inferiore del cesto stesso (2).
Inserire il bullone (3) dall'internoattraverso le aperture (4).
Premere verso il basso la parte superiore cesto di raccolta erba (1). La parte superiore del cesto raccolta erba si innesta in modo percettibile.

7.3.2 Aggancio del cesto raccolta erba

Spagnere il tosaerba
- Posizione are il tosaerba su una superficie pianà.

Aprir e tenere aperto lo sportello deflettore (1).
- Afferrare il cesto raccolta erba (2) dall'impugnatura (3) e agganciare i ganci negli attacchi (4).
- Abbassare lo sportello deflettore (1) sul cesto raccolta erba (2).

7.3.3 Sgancio cesto raccolta erba

Spagnere il tosaerba.
- Posizione are il tosaerba su una superficie pianà.
Apriré tenere aperto lo sportello-deflettore.

Rimuovere il cesto raccolta erba versus l'alto utilizzato l'impugnatura.
- Chiudere lo sportello-deflettore.

8 Inserire e togliere la batteria

8.1 Inserimento della batteria

• Posizione are il tosaerba su una superficie pianà.
  Aprirlo sportello (1) fino alla battuta e manti-nerlo aperto.
• Spingere la batteria (2) nel vano batteria (3) fino all'arresto. La batteria (2) si innesta con uno scatto ed è bloccata.
  Chiudere lo sportello (1).

8.2 Estrazione della batteria

• Posizione are il tosaerba su una superficie pianà.
  Aprirlo sportello (1) fino alla battuta e mante-nerlo aperto.

Premere la leva d'arresto (2). La batteria (3) è sbloccata.
Estrarre la batteria (3).
Chiudere lo sportello (1).

9 Accensione e spegnimento del tosaerba

9.1 Attivazione e disattivazione della lama

9.1.1 Inserimento della lama

Non ribaltare it tosaerba.

• Posizione are il tosaerba su una superficie pianà.

Premere il pulsante di bloccaggio (1) con la mano destra e mantenerlo premuto.
- Con la mano sinistra, tirare a fondo la staffa di innesto (2) in direzione del manubrio (3) e tenerla in modo che il pollice avvolga il manubrio (3).

La lama gira.

Rilasciare il pulsante di bloccaggio (1).
- Con la mano destra, Maintainere il manubrio (3) e la staffa di innesto (2) in modo che il pollice avvolga il manubrio (3).

9.1.2 Disattivazione della lama

Rilasciare la staffa d'innesto.
Attendere che la rotazione della lama si arreststi.
Se la lama continua a girare, estrarre la batteria e rivolgersi a un rivenditore specializzato STIHL.

Il tosaerba è difettoso.

10 Controllo di tosaerba e batteria

10.1 Controllo degli elementi di lavoro

Pulsante di bloccaggio e staffa di innesto

Estrarre la batteria.
Premere erilasciare il pulsante di bloccaggio.
- Tirare a fondo la staffa di inesto in direzione del manubrio e rilasciare nuovamente.
Qualora il pulsante di bloccaggio o la staffa di innesto non fosso scorrevoli oppure non tornassero spontaneamente nella posizione iniziale, non utilizzato il tosaerba e rivolgersi a un rivenditore specializzato STIH.

Il pulsante di bloccaggio o la staffa di innesto sono difettosi.

Inserimento della lama

Inserire la batteria.
Premere il pulsante di bloccaggio con la mano destra e mantenerlo premuto.

• Con la mano sinistra, tirare a fondo la staffa di innesto in direzione del manubrio e tenerla in modo che il pollice avvolga il manubrio.
  La lama gira.
  Se i 3 LED rossi lampeggiano: estrarre la batteria e rivolgersi a un rivenditore specializzato STIHL.
  Nel tosaerba è presente un guasto.
  Rilasciare il pulsante di bloccaggio e staffa di innesto.
  Dopo un breve lasso di tempo la lama non gira più.
  Se la lama continua a girare, estrarre la batteria e rivolgersi a un rivenditore specializzato STIHL.
  Il tosaerba è difettioso.

10.2 Controllo della lama

• Spegnere il tosaerba ed estrarre la batteria.
  Ribaltare eriporre lateralmente il tosaerba, 15.1.

Eseguire les seguents misurazioni:

Spessore a
Larghezza b
Angolo di affilatura c

Se lo spessore minimo e la larghezza minima sono inferiori ai limiti prescritti, sostuire la lama, 19.2.
Se l'angolo di affilatura non è conforme a quanto prescritto, aggiare la lama, 19.1.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

10.3 Controllare la batteria

Premere il tastingulla batteria.
I LED si accendono o lampeggiano.
Se i LED non si accendono o lampeggiano: Non usare la batteria e rivolgersi ad un rivenditore STIHL.
Nella batteria vi è un malfunzionamento.

11 Lavoro con il tosaerba

11.1 Impugnatura e guida del tosaerba

• Mantenere il manubrio con entrambe le mani in modo che i pollici avvolgano il manubrio.

11.2 Regolazione dell'altezza di taglio

É possible impostare 5 altezze di taglio:
- 25mm = posizione1
- 35mm = posizione2
- 45mm = posizione 3
- 50mm = posizione4
- 60mm = posizione 5

Le posizioni sono indicate sul tosaerba.

Regolazione dell'altezza di taglio

Specnere il tosaerba. La lama non deve gira
Posizione are il tosaerba su una superficie piana.

Trattenere il tosaerba dall'impugnatura.
- Spingere la leva (1) verso l'esterno e mantenerla in quella posizione.
- Portare il tosaerba nella posizione desiderata sollevandolo e abbassandolo. L'altezza di taglio selezionata cui essere visualizzata sull'indicatore altezza di taglio (2).
Rilasciare la leva (1). Il tosaerba si innesta.

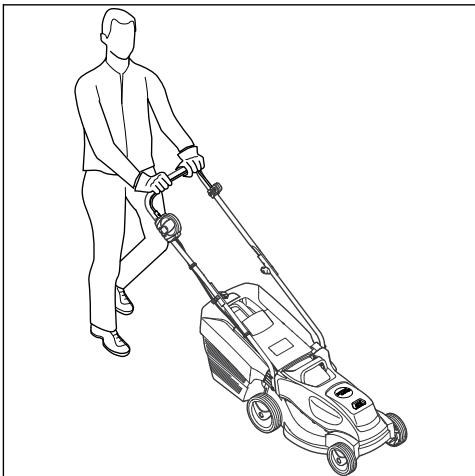

11.3 Taglio dell'erba

• Spingere il tosaerba in avanti lentamente e in modo controllato.
  Se durante il taglio dell'erba si urta un corpo estraneo e la lama si blocca:

Spagnere il tosaerba ed estrarre la batteria.
Assicurarsi che tutte le parti mobili si siano arrestate completamente.
Controllare il tosaerba.
Se sono necessarie eventuali riparazioni: rivolgersi a un rivenditore specializzato STIHIL.

Se il tosaerba inizia a vibrare con forza:

• Spagnere il tosaerba ed estrarre la batteria.
  Controllare it tosaerba.
• Verificare che tutti i dadi, i bulloni e le viti siano ben serrati.
  Se sono necessarie eventuali riparazioni: rivolgersi a un rivenditore specializzato STIHIL.

Per ottenere la resa ottimale, rispettare gli intervalli di temperatura consigliati, 19.5.

11.4 Svuotamento del cesto raccolta erba

La corrente d'aria generata alla lama innalza l'indicatore livello di riempimento (1). Se il cesto raccolta erba è pieno, la corrente d'aria viene bloccata. Se la corrente d'aria è troppo Bassa, l'indicatore livello di riempimento (2) torna in posizione di riposo. Significa che è necessario svuotare il cesto raccolta erba.

Il funzionamento illimitato dell'indicatore livello di riempimento è garantito solo con corrente d'aria ottimale. Gli agenti esterni, come erba bagnata, folta o troppo alta, livelli di taglio troppo bassi, sporcizia o altri possono influire sulla corrente d'aria e sul funzionamento dell'indicatore livello di riempimento.

• Se l'indicatore livello di riempimento torna in posizione di riposo: Svuotare il cesto raccolta erba.
  Spagnere il tosaerba.
  Sganciare il cesto raccolta erba.

Aprière la linguetta di chiusura (1).
- Aprière la parte superiore del cesto di raccolta erba (2) utilizzato l'impugnatura (3) e mante-nerla ferma.
- Con l'altra mano, afferrare l'impugnatura inferiore.
Svuotare il cesto raccolta erba.
- Chiudere il cesto raccolta erba.

Agganciare il cesto di raccolta erba.

12 Dopo il lavoro

12.1 Dopilavoro

• Spagnere il tosaerba ed estrarre la batteria.
  Se il tosaerba è bagnato: lasciarlo asciugare.
  Se la batteria è bagnata o umida: lasciarla asciugare, 19.5.
  Pulire il tosaerba.
  Pulire la batteria.

13 Trasporto

13.1 Trasporto del tosaerba

Se il tosaerba viene spostato da e verso la superficie da tagliare:

• Specnere il tosaerba. La lama non deve girare.

Estrarre la batteria.
Se il tosaerba delve essere piegato per il transporte su superfici non erbose:
- Spagnere il tosaerba. La lama non deve girare.
Estrarre la batteria.

Spinta del tosaerba

• Spingere il tosaerba in avanti lentamente e in modo controllato.

Trasporto del tosaerba

Indossare guanti di protezione.

Se si trasporta solo il tosaerba:

• Chiudere il manubrio.
• Tenere il tosaerba con una mano posta sull'impugnatura per il trasporto (1) e con l'altra mano tenere la scocca (2).
  Sollevare e trasportare il tosaerba.

Se si trasportano contemporaneamente il tosaerba e il cesto raccolta erba:

• Tenere il tosaerba con una mano posta sull'impugnatura per il trasporto (1).
• Sollevare il tosaerba e trasportarlo lateralemente rispetto al corpo.

Trasporto del tosaerba su un veicolo

Fissare il tosaerba in posizione verticale in modo che non possa ribaltarsi e muoversi.

13.2 Trasporto della batteria

• Spagnere il tosaerba ed estrarre la batteria.
  Assicurarsi che la batteria sa in condizioni di sicurezza.
• Confezionare la batteria nell'imballaggio in modo che non possa muoversi.
  Assicurare l'imballaggio in modo che non possa muoversi.

La batteria è soggetta ai requisiti per il trasporto di merci pericolose. La batteria è classificata come UN 3480 (batteriaagliioni di litio) ed è stata sottomosta a verifica conformmente al Manuale delle prove e dei criteri delle Nazioni Unite, parte III, sottosezione 38.3.

Le normative per il trasporto sono riportate all'in dirizzo www.stihl.com/safety-data-sheets.

14 Conservazione

14.1 Conservazione del tosaerba

• Spagnere il tosaerba ed estrarre la batteria.
  Lasciare raffreddare il tosaerba.
  Svuotare il cesto raccolta erba.

• Conservare il tosaerba in modo che siano soddisfatte le seguenti condizioni:

• Il tosaerba si trova fuori alla portata dei bambini.

• Il tosaerba è pulito e asciutto.
• Il tosaerba non può ribaltarsi.
• Il tosaerba non può scivolare.

14.2 Conservazione della batteria

STIHL consiglia di conservare la batteria in uno stato di carica compreso tra 40% e 60% (2 LED verdi accesi).

• Conservare la batteria in modo che siano soddisfatte le seguenti condizioni:
• Custodire la batteria fuori alla portata dei bambini.
  -La batteriae pulitae asciutta.
• Conservare la batteria in un locale chiuso.
• Conservare la batteria separata dal tosaerba.
• Se la batteria è conservata nel caricabatteria: staccare la spina dalla presa di corrente e conservare la batteria in uno stato di carica tra il 40% e il 60% (2 LED verdi accesi).
  -La batteria non viene conservata al di fuori dei limiti di temperatura specificati, 19.4.

AVVISO

• Se la batteria non viene conservata come descritto nelle presenti istruzioni per l'uso, potrebbe scaricarsi completeness con seguenti danni irreparabili.

• Caricare una batteria scarica prima di riporla. STIHL consiglia di conservare la batteria in uno stato di carica compreso tra 40% e 60% (2 LED verdi accesi).

• Conservare la batteria separamente rispetto al tosaerba.

15 Pulizia

15.1 Disposizione del tosaerba in posizione di pulizia.

Spagnere il tosaerba ed estrarre la batteria.
Posizione are il tosaerba su una superficie piana.
Sganciare il cesto raccolta erba.

• Afferrare il tosaerba dal manubrio (1), ribaltarlo e riporlo lateralmente.

15.2 Pulizia del tosaerba

• Spagnere il tosaerba ed estrarre la batteria.
  Pulire il tosaerba con un panno umido.
  Pulire il canale di scarico con una spazzola morbida o con un panno umido.
  Rimuovere eventuali corpi estranei dal vano batteria e pulirlo con un panno umido.
  ▶ Pulire i contatti elettrici nel vano batteria con un pennello o con una spazzola morbida.

Pulire le aperture di aerazione (1), (2) con un pennello.
- Sollevare il tosaerba. Pulire la zona attorno alla lama e la lama con un bastocino di legno, una spazzola morbida o un panno umido.

AVVISO

La pulizia effettuata con un'idropulitrice o con getti d'acqua cui danneggiare l'attezzo.
Non pulire l'attrezzo con un'idropulitrice o con getti d'acqua.

15.3 Pulizia della batteria

▶ Pulire la batteria con un panno umido.

16 Manutenzione

16.1 Montaggio e smontaggio della lama

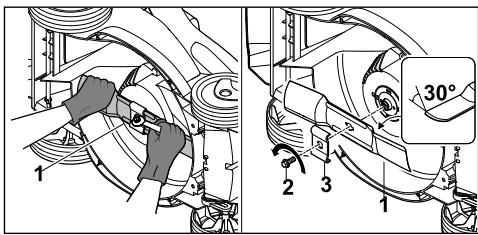

16.1.1 Smontaggio della lama

• Spagnere il tosaerba ed estrarre la batteria.

Ribaltare e riporre lateralmente il tosaerba.

Mantenere ferma la lama (1) con una mano.
- Svitare la vite (2) nel senso della freccia e rimuoverla insieme al disco trascinatore (3).
Rimuovere la lama (1).
Smaltire vite (2) e disco trascinatore (3). Per il montaggio della lama (1) utilizzato una vite nuova e un disco trascinatore nuovo.

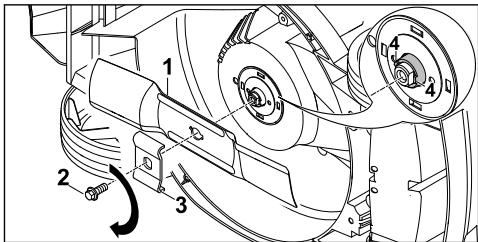

16.1.2 Montaggio della lama

• Spagnere il tosaerba ed estrarre la batteria.
  Ribaltare e riporre lateralemente il tosaerba.

Pulire la superficie di appoggio della lama e la boccola lama.
- Collocare la lama (1), con le alette piegate in alto, rivolta versus l'alto sulla boccola della lama.
- Posizione are le spine di guida (4) sulla boccola lama nelle scanalature della lama.
- Mantenere ferma la lama (1) con una mano e insertire il nuovo disco trascinatore (3).
Applicare del fissante per viti Loctite 243 sulla filettatura della nuova vite (2).

18 Eliminazione dei guasti

18.1 Eliminazione di guasti del tosaerba o della batteria

Avvitare la vite (2) e serrare con 20 Nm.

16.2 Equilibratura e affilatura delle lame

La corretta affilatura ed equilibratura della lama richiede molto pratica.

STIHL consiglia di fare'affare ed equilibrare la lama da un rivenditore specializzato STIHL.

Gli attuali indirizzi dei rivenditori specializzati sono disponibili presso il rispetto rappresente di zona STIHL all'indirizzo www.stihl.com

！

AVVERTENZA

I taglienti della lama sono molto affiliati. L'utente potrebbe tagliarsi.
Indossare guanti di protezione.

Spagnere il tosaerba ed estrarre la batteria.
Ribaltare it tosaerba.
Smontare le lame.
- Affilare le lame. Durante tale operazione, atteneri all'angolo di affilatura e raffreddare la lama. 19.2.

Durante l'affilatura, la lama non deve colorarsi di blu.

Montare le lame.
In caso di dubbi, rivolgersi a un rivenditore specializzato STIHL.

17 Riparazione

17.1 Riparazione del tosaerba

L'utente non deve effettuare da solo la riparazione del tosaerba e della lama.

Se il tosaerba o la lama sono danneggiati, non utilizzare il tosaerba o la lama e rivolgersi a un rivenditore specializzato STIHL.
Se le targhette di avventamento sono illeggibili o danneggiate, farle sostituire da un rivenditore specializzato STIHL.

18.1 Eliminazione di guasti del tosaerba o della batteria

Guasto	LED sulla bata	Causa	Rimedio
	3 LED lampeggiano in rosso.	Nel toseraebra è pres-ente un guasto.	Estrarre la batteria.Pulire i contatti elettrici nel vano batteria.Inserire la batteria.Accendere il toseraebra.Se i 3 LED rossi continuano a lampeggiare: non utilizzato il toseraebra e rivolgersi a un rivenditore specializzato STIHL.
	3 LED si illumi-nano in rosso.	Il toseraebra è troppo caldo.	Estrarre la batteria.Lasciare raffreddare il toseraebra.
	4 LED lampeggiano in rosso.	Nella batteria è pres-ente un guasto.	Estrarre e insereire di nuovo la batteria.Accendere il toseraebra.Se i 4 LED rossi continuano a lampeggiare: non utilizzato la batteria e rivolgersi a un rivenditore specializzato STIHL.
		Il collegamento elett-rico tra il toseraebra e la batteria è interrotto.	Estrarre la batteria.Pulire i contatti elettrici nel vano batteria.Inserire la batteria.
		Il toseraebra o la batte-ria sono umidi.	Estrarre la batteria.Pulire il toseraebra.Lasciare asciugare il toseraebra o la batte-ria, 19.5.
		La resistenza sulla lama è troppo elevata.	Impostare un'altezza di taglio maggiore.Avviare il toseraebra nell'erba Bassa.
		L'area intorno alla lama è ostruita.	Pulire il toseraebra.
Il toseraebra si spegne durante il funzionamento.	3 LED si illumi-nano in rosso.	Il toseraebra è troppo caldo.	Estrarre la batteria.Lasciare raffreddare il toseraebra.Pulire il toseraebra.Non avviare il toseraebra ripetutamente in breve tempo.Impostare un'altezza di taglio maggioreTAGliare erba più bassa.
		La lama è bloccata.	Estrarre la batteria.Pulire il toseraebra.
		È presente un guasto elettrico.	Estrarre e insereire di nuovo la batteria.Accendere il toseraebra.
Il toseraebra vibra fortesmente durante il funzionamento.		La vite della lama è allentata.	Serrare la vite.
		La lama non è equili-brata correttamente.	Equilibrare e essere relate la lama.
Il tempo di funzi-onamento del toseraebra è troppo ridotto.		La batteria non è completamente carica.	Caricare completinge la batteria come descritto nelle istruzioni per l'uso dei caricabatteria STIHL AL 101, 301, 500.
		La durata operativa della batteria è stata superata.	Sostituire la batteria.
		L'area intorno alla lama è ostruita.	Pulire il toseraebra.
		La lama non è affilata o è usurata.	Equilibrare e essere relate la lama.
Guasto	LED sulla bat- teria	Causa	Rimedio
		La resistenza sulla lama è troppo elevata.	• Impostare un'altezza di taglio maggiore. • Tagliare erba più bassa.
La batteria si blocca durante l'inserimento nel vano batteria.		Le guide o i contatti elettrici nel vano bat- teria sono sporchi.	• Pulire il tosaerba.
Dopo l'inseri- mento della bat- teria nel carica- batteria la proce- dura di carica non si avvia.	1 LED si illu- mina in rosso.	La batteria è troppo calda o troppo fredda.	• Estrarre la batteria. • Lasciare raffreddare o riscaldare la bat- teria.
L'erba non è tag- liata in modo regolare o il prato ingial分会.		La lama non è affiliata o è usurata.	• Equilibrare evilare la lama.
		La resistenza sulla lama è troppo elevata.	• Impostare un'altezza di taglio maggiore. • Tagliare erba più bassa.

19 Dati tecnici

19.1 Tosaerba STIHL RMA 235.1

• Batteria consentita: STIHL AK
• Peso con cesto raccolta erba e ricerca: 13 kg
• Peso (m) con cesto raccolta erba e batteria STIHL AK 30:14 kg
• Capacità massima del cesto raccolta erba: 30
  Larghezza di taglio: 33 cm
  -Numero di giri (n): 3400 giri/min
• Tipo di protezione elettrica: IPX1

Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life .

19.2 Lama

Spessore minimo a: 1,6 mm
Larghezza minima b: 56 mm
Angolodi affilatura c: 30^

19.3 Batteria STIHL AK

• Tecnologia della batteria: ioni di litio
  Tensione: 36 V

• Capacità in Ah: v. targhetto dati tecnici

• Contenuto energetico in Wh: v. targhetto dati tecnici

• Peso in kg: v. targhetta dati tecnici

19.4 Limiti di temperatura

AVVERTENZA

• La batteria non è protetta da tutte le condizioni ambientali. Se esposta a particulari condizioni ambientali, la batteria può incendiarsi o esplodere. Ciò potrebbe causare gravi lesioni personali e danni materiali.

Non caricare la batteria a temperature inferiori a -20^ o superiore a +50^ .
Non utilizzare il tosaerba o la batteria a temperature inferiori a -20^ o superiori a +50^ .
Non conservare il tosaerba o la batteria a temperature inferiori a -20^ o superiori a +70^ .

19.5 Intervalli di temperatura consigliati

Per una resa ottimale di tosaerba e batterie, rispetto i seguenti intervalli di temperatura:

• Carica: da +5°C a +40°C
• Utilizzo: da -10 °C a +40 °C
• Rimessaggio: da -20 °C a +50 °C

Se la batteria viene caricata, utilizzata o conservata a temperature al di fuori degli intervalli consigliati, la resa può essere ridotta.

Se la batteria è bagnata o umida, lasciarla asciugare per almeno 48 ore a una temperatura super-

riore a +15^ e inferiore a +50^ e a un'umidità inferiore al 70% . Con un'umidità maggiore, il tempo di asciugatura può allungarsi.

19.6 Valori acustici e vibratori

Il valore K per il livello di pressione acustica è pari a 3 dB(A). Il valore K per il livello di potenza sonora è pari a 2,5 dB(A). Il valore K per il valore vibratorio è pari a 0,9m / s^2

• Livello di pressione acustica L_pA misurato ai sensi della norma EN IEC 62841-4-3: 76 dB(A)
• Livello di potenza sonora garantito L_WAd misurato ai sensi della direttiva 2000/14/EC / S.I. 2001/1701: 90 dB(A)
• Valore vibratorio a_hv misurato ai sensi della norma EN IEC 62841-4-3, manubrio: 1,80~m / s^2

I valori vibratori indicati sono stati misurati in base a una procedura di controllo standardizzata e possono essere utilizzati per effettuire un confronto tra le attrezzature elettriche. I valori vibratori effettivi potrebbero divergere dai valori indicati, a seconda delle modalità di impiego. I valori vibratori indicate possono essere utilizzati per eseguire una valutazione iniziale dell'esposizione alle vibrazioni. L'esposizione effettiva alle vibrazioni delve essere valutata tenendoicontoanche dei momenti nei quali l'attrezzatura elettrica è spenta e di quelli in cui è accesa ma non produc alcuna sollecitazione.

Informazioni sull'osservanza della direttiva 2002/44/EC sulle vibrazioni per il dato di lavoro e S.I. 2005/1093 sono disponibili all'indirizzo www.stihl.com/vib .

19.7 REACH

REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.

Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.

20 Ricambi e accessori

20.1 Ricambi e accessori

STIHL Questi symboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.

STIHL raccomanda l'uso di ricambi originali
STIHL e accessori originali STIHL.

I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHl in merito ad

affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non più garantire nulla in merito all'uso di tali prodotti.

I ricambi originali STIHLe e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.

20.2 Ricambi importanti

Lama: 6311 702 0110
Vite di fissaggio lama: 9018 321 1800
- disco trascinatore: 6311 702 0600

21 Smaltimento

21.1 Smaltimento del tosaerba

Informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o presso un rivenditore STIHL.

Uno smaltimento non appropriato più danneggiare la salute e inquinare l'ambiente.

Conferire i prodotti STIHL, imballaggio compreso, in conformità alle norme locali, in un apposto centro di raccolta per il riciclaggio.
Non smaltire con i rifiuti domestici.

22 Dichiarazione di conformità UE

22.1 Tosaerba STIHL RMA 235.1

STIHL Tirol GmbH

dichiara sotto la propria escludiva responsabilità che la segunte macchina

• Tipo di costruzione: tosaerba ad accumulatorole
  Marchio di fabbrica: STIHL
• Modello: RMA 235.1
  Larghezza di taglio: 33 cm
  -Numero di identificazione di serie: 6311

è conforme alle disposizioni pertinenti delle diret- tive 2000/14/CE, 2006/42/CE, 2014/30/UE e 2011/65/UE ed è stata progettata e fabbricata conformmente alle versioni delle norme vigenti: EN 62841-1, EN ISO 12100 sulla base di EN IEC 62841-4-3, EN 55014-1 e EN 55014-2.

Ufficio interessato menzionato:

TÜV Rheinland LGA Products GmbH

Tillystraße 2

90431 Norimberga, Germania

La determinazione del livello di potenza sonora misurato e garantito è stata eseguita ai sensi della direttiva 2000/14/CE, allegato VIII.

• Livello di potenza sonora misurato: 87,9 dB(A)
• Livello di potenza sonora garantito: 90 dB(A)

La documentazione technique è conservata presso STIHL Tirol GmbH.

L'anno di costruzione e il numero di macchina sono indicati sul tosaerba.

Langkampfen, 21/11/2022

STIHL Tirol GmbH

p.p.

Matthias Fleischer, Direttore Ricerca e Sviluppo

p.p.

Sven Zimmermann, capo Dipartimento Qualità

23 Indirizzi

23.1 STIHL Amministrazione generale

23.2 Società di vendita STIHL

GERMANIA

Telefono: [phone]

SVIZZERA

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefono: [phone]

REPUBLICA CECA

Andreas STIHL, spel. s r.o.

Chrlická 753

664 42 Modrice

23.3 Importatori STIHL

BOSNIA ERZEGOVINA

UNIKOMERC d.o.o.

Bišće polje bb

88000 Mostar

Telefono: [phone]

Fax: [phone]

CROAZIA

UNIKOMERC - UVOZ d.o.o.

Sjediste:

Amruseva 10, 10000 Zagreb

Prodaja:

Ulica Kneza Ljudevita Posavskog 56, 10410

Velika Gorica

Telefono: [phone]

Fax: [phone]

TURCHIA

SADAL TARIM MAKINELERI DIŞ TİCARET A.S.

24 Indicazioni sulla sicurezza e generali e specifiche per il prodotto

24.1 Introduzione

Questo capitolo riporta le avventenze di sicurezza generali e specifiche del prodotto prescritte e formulate nella norma di prodotto.

Le avventenze di sicurezza per evitare folgorazioni riportate nel capitolo "Sicurezza elettrica" non sono applicabili ai prodotti a batteria STIHL, ad eccezione del punto c).

AWVERTENZA

Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici di cui è corredato il tosaerba. In caso di mancata osservanza delle seguenti istruzioni sussiste il rischio di folgorazione, incendio e/o gravi lesioni. Conservare tutte le avventenze di sicurezza e le istruzioni per la successiva consul-tazione.

24.2 Sicurezza sulippo di lavoro

a) Mantenete la zona di lavoro pulita e ben illuminata. Disordine o zone di lavoro molto pocono illuminate possono portare a incidenti.
b) Non lavorare con il tosaerba in ambienti potenzialmente esplosivi dove sono presenti liquidi, gas o polveri inflammabili. I tosaerba producono scintille, che possono incendiare polvere o fumi.
c) Tenere lontani bambini e altre persone durante l'uso del tosaerba. Quando si è distratti, si può perdere il controllo del tosaerba.

24.3 Sicurezza elettrica

a) Il connettore del tosaerba deve essere adatto alla presa. Il connettore non deve essere modificato in alcun modo. Non utilizzato adattatori con i tosaerba dotati di messa a terra. Connettori non modificati e prese adatte riducono il rischio di folgorazione.
b) Evitare che parti del corpo entrino in contatto con superfici collegate a terra come tubi, radiatori, fornelli e frigoriferi. Il pericolo di folgorazione aumenta se il corpo è collegato a terra.
c) Tenere il tosaerba al riparo da pioggia o umidita. L'infiltrazione di acqua in un tosaerba aumenta il rischio di folgorazione.
d) Non utilizzato il cavo di allacciamento in modo improprio. Non utilizzato mai il cavo di allacciamento per trasportare, tirare o scollegare la spina del tosaerba. Tenere il cavo di allacciamento lontano da calore, olio, bordi affiliati o parti in movimento. Cavi di allacciamento danneggiati o attorcigliati augmentano il rischio di folgorazione.
e) Quando si lavora con un tosaerba all'aperto, utilizzare solo prolonghe da esterno. L'utilizzo di una prolunga da esterno riduce il rischio di folgorazione.
f) Se non si può evitare di utilizzare il tosaerba in un ambiente umido, utilizzato un interrutore differenziale. L'utilizzo di un interrottore differenziale riduce il rischio di folgorazione.

24.4 Sicurezza delle persone

a) Stare attenti, prestare attentione a ciò che si sta facendo e utilizzare il buon senso quando si lavora con un tosaerba. Non utilizzato tosaerba se si è stanchi o sotto l'influsso di droghe, alcol o farmaci. Un momento di

distrazione perché si utilizza il tosaerba può causare lesioni gravi.

b) Indossare sempre occhiali di protezione e dispositivi di protezione individuale. L'uso di dispositivi di protezione individuale quali maschera parapolvere, scarpe di sicurezza antisdrucciolo, elmetto o protezioni per l'u-dito, a seconda del tipo e dell'utilizzo del tosaerba, riduce il rischio di lesioni.
c) Evitare qualsiasi messa in funzione accidentale. Accertarsi che il tosaerba sua spento prima di collegarlo all'alimentazione e/o alla batteria, di prenderlo in mano o di trasportarlo. Tenere il dito sull'interruttore durante iltrasporto o collegare il tosaerba all'alimentazione quando è acceso, perché provocare incidenti.
d) Rimuovere strumenti di regolazione o chiavi per viti prima di accendere il tosaerba. Un attrezzo o una chiave che si trova in una parte rotante del tosaerba può provocare lesioni.
e) Evitare posture anomale. Assicurarsi di avera una posizione eretta sicura e mantenere sempre l'equilibrio. In quello modo è possibile controllare meglio il tosaerba in situazioni impreviste.
f) Indossare un abbligamento idoneo. Non indossare abiti larghi o gioielli. Tenere capelli e indumenti lontani delle parti in movimento. Indumenti larghi, gioielli o capelli lunghi sono rinanere impigliati nelle parti in movimento.
g) Qualora si possano installare impianti di aspirazione e raccolta delle polveri è necessario collegarì eutilizzari correttamente. L'utilizzo di un impianto di aspirazione può ridurre i rischi legati alla polvere.
h) Non lasciatevi cullare da un falso senso di sicurezza e non ignoree le regole di sicurezza per il tosaerba,anche se avete famiarita con il tosaerba dopo averlo usato molte volte.Le azioni incaute possono portare a gravi lesions in poche frazioni di secondo.

24.5 Utilizzo e cura del tosaerba

a) Non sovraccaricare il tosaerba. Utilizzate il tosaerba dedicato per il vostro lavoro. Con il tosaerba adeguato si lavora meglio e in modo più sicuro nell'intervallo di prestazioni specificato.

b) Non utilizzato tosaerba se l'interruttore è guasto. Un tosaerba che non può essere acceso o spento è pericoloso e va riparato.
c) Scollegare l'apparecchio e/o rimuovere la batteria rimovibile prima di effettuare qual-siasi regolazione dell'attrezzo, di sostiture componenti dell'utensile a innesto o di riporre il tosaerba. Questa misura precauzionale impedisce un avvio involontario del tosaerba.
d) Tenere il tosaerba inutilizzato fuori alla portata dei bambini. Non consentire l'utilizzo del tosaerba a persona che non hanno familarità conesso o che non hanno fatto le presenti istruzioni. Se utilizzati da persona inesperte, i tosaerba sono pericolosi.
e) Maneggiare tosaerba e utensile a innesto con cura. Verificare che le parti mobili funzionino correttamente, che non si blocchino e non siano rotte o danneggiate, poiché questo comprometterebbe il funzionamento del tosaerba. Far riparare i componenti danneggiati prima di utilizzato il tosaerba. Molti incidi sono causati da una cattiva manutenzione dei tosaerba.
f) Mantenere gli attrezzi di taglio affiliati e puliti.
Gli attrezzi di taglio con taglienti affiliati, la cui manutenzioneiene effettuata con cura, si inceppano meno e sono più facile da guidare.
g) Utilizzare tosaerba, utensile a innesto, accessori ecc. in base alle presenti istruzioni. Nel farlo, considerare le condizioni di lavoro e l'attività da svolgere. L'utilizzo di tosaerba per applicazioni diverse da quella previste cui portare a situazioni pericolose.
h) Mantenere impugnature e superfici di presa asciutte, pulite e privile di olio e di grasso. Impugnature e superfici di presa scivolose non consentono un funzionamento e un controlo sicuri del tosaerba in situazioni impivieste.

24.6 Utilizzo e cura del tosaerba a batteria

a) Caricare le batterie solo con caricabatterie raccomandati dal produttore. L'utilizzo di un caricabatterie con batterie di tipo diverso da quello per cui è stato progettato, comaporta un rischio di incendio.
b) Nei tosaerba utilizzare solo le apposite batterie. L'utilizzo di batterie diverse cui provocare lesioni e incendi.

c) Tenere la batteria inutilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero provocare un ponte tra i contatti. Un cortocircuito tra i contatti della batteria più provocare uszioni o incendi.
d) In caso di uso impropero, potrebbe verificarsi una fuoriuscita di liquido alla batteria. Evitare di entrare in contatto con tale liquido. In caso di contatto accidentale, lavare con acqua. Se il liquido viene a contatto con gli occhi, rivolgersi immediatamente a un medico. Il liquido dell'accumatore che fuorisescould causare irritazioni della pelle o ustioni.
e) Non utilizzato batterie danneggiate o modificare. Le batterie danneggiate o modificare possono avere un comportamento imprevibile e causare incendi, esplosioni o lesions.
f) Non esporre la batteria a fuoco o tempera ture excessive. Il fuoco o temperature super i riori a 130^ (265^) possono provocare un'esplosione.
g)Seguire tutte le istruzioni di carica e non carcare mai la batteria o il tosaerba a batteria atemperature al di fuori dell'intervallo specificato nelle istruzioni per l'uso. Una carica errata o al di fuori dell'intervallo di temperatura approvato cui protrugere la batteria e augmentare il rischio di incendio.

24.7 Servizio

a) Far riparare il tosaerba solo da personale specializzato qualificato e solo con ricambi originali. In quello modo viene garantita la sicurezza del tosaerba.
b) Non effettuare mai la manutenzione di batterie danneggiate. Tutti gli interventi di manutenzione delle batterie devono essere eseguite esclusivamente dal produttore o da centri di assistenza autorizzati.

24.8 Avvertenze di sicurezza per tosaerba alimentati a batteria

a) Non utilizzato il tosaerba in caso di maltempo, in particolare durante i temporali. Questo riduce il rischio di essere colpiti da un fulmine.
b) Ispezionare accuratamente la zona di lavoro per verificare la presenza di animali selvatici. Gli animali selvici potso sono essere feriti dal tosaerba in movimento.

c) Esaminare accuratamente la zona di lavoro e rimuovere tutti gli oggetti estranei come sassi, bastoni, fili metallici, alla o altri. Il materiale espulso può causare lesioni.
d) Prima di utilizzare il tosaerba, verificare sempre che la lama e l'apparato di taglio non siano usurati o danneggiati. Le parti usurate o danneggiate aumento il rischio di lesioni.
e) Controllare periodicamente che il dispositivo di raccolta erba non sua usrato o danneggiato. Un dispositivo di raccolta erba usrato o danneggiato aumenta il rischio di lesionsi.
f) Lasciare le copertura di protezione al loro posto. Le copertura di protezione devono essere operative e fissate correttamente. Una copertura di protezione allentata, danneggiata o non correttamente funzionante cui possa看清le lesioni.
g) Mantenere le aperture di aspirazione aria libere da depositi. Prese d'aria ostruite e depositi sono causare surriscaldamento o rischio di incendio.
h) Indossare sempre scarpe di sicurezza anti-sdrucciolo quando si utilizza il tosaerba. Non lavorare mai a piedi nudi o con sandali aperti. In quello modo si riduce il rischio di lesionsi ai piedi in caso di contatto con la lama rotante.
i) Indossare sempre pantaloni lunghi nelle si utilizza il tosaerba. La pelle nuda augenta la probabilità di lesioni causate da materiale espulso.
j) Non utilizzato il tosaerba sull'erba bagnata. Non correre, ma camminare durante l'uso. In questo modo si riduce il rischio di scivolare e cadere, con seguenti lesioni.
k) Non utilizzato il tosaerba su pendiiccessivamente ripidi. In quello modo si riduce il rischio di perdere il controllo, scivolare e cadere, con seguenti lesions.
1) Lavorando su terreni in pendenza, accertarsi di essere un appoggio sicuro; lavorare sempre di traverso rispetto al perdio, mai in salute o in discesa, e prestare la massima attenzione quando si cambia direzione di lavoro. In quello modo si riduce il rischio di perdere il controllo, scivolare e cadere, con seguenti lesioni.
m) Prestare particolare attenzione quando si proceeds all'indietro o quando si tira il tosaerba verso di sé. Prestare sempre attenuate.

zione all'ambiente circostante. Questo riduce il rischio di inciampare durante il lavoro.

n) Non toccare la lama o altri componenti pericolosi ancora in movimento. In quello modo si riduce il rischio di lesioni causate da componenti in movimento.
o) Accertarsi che tutti gli interruptori siano disinseriti e che la batteria sa scollegata prima di rimuovere il materiale incastrato o di pulire il tosaerba. Un azionamento imprevisto del tosaerba può causare lesioni gravi.

Inhoudsopgave
