GEBRUIKSAANWIJZING TN 604 CATA

De fabrikant verklaart dat dit product voldoet aan alle essentiele eisen voor elektrisch laagspanningsmaterial, volgensrichtlijk 2014/35/EU en aan de elektromagnetische verenigbaarheid volgensrichtlijk 2014/30/EU.

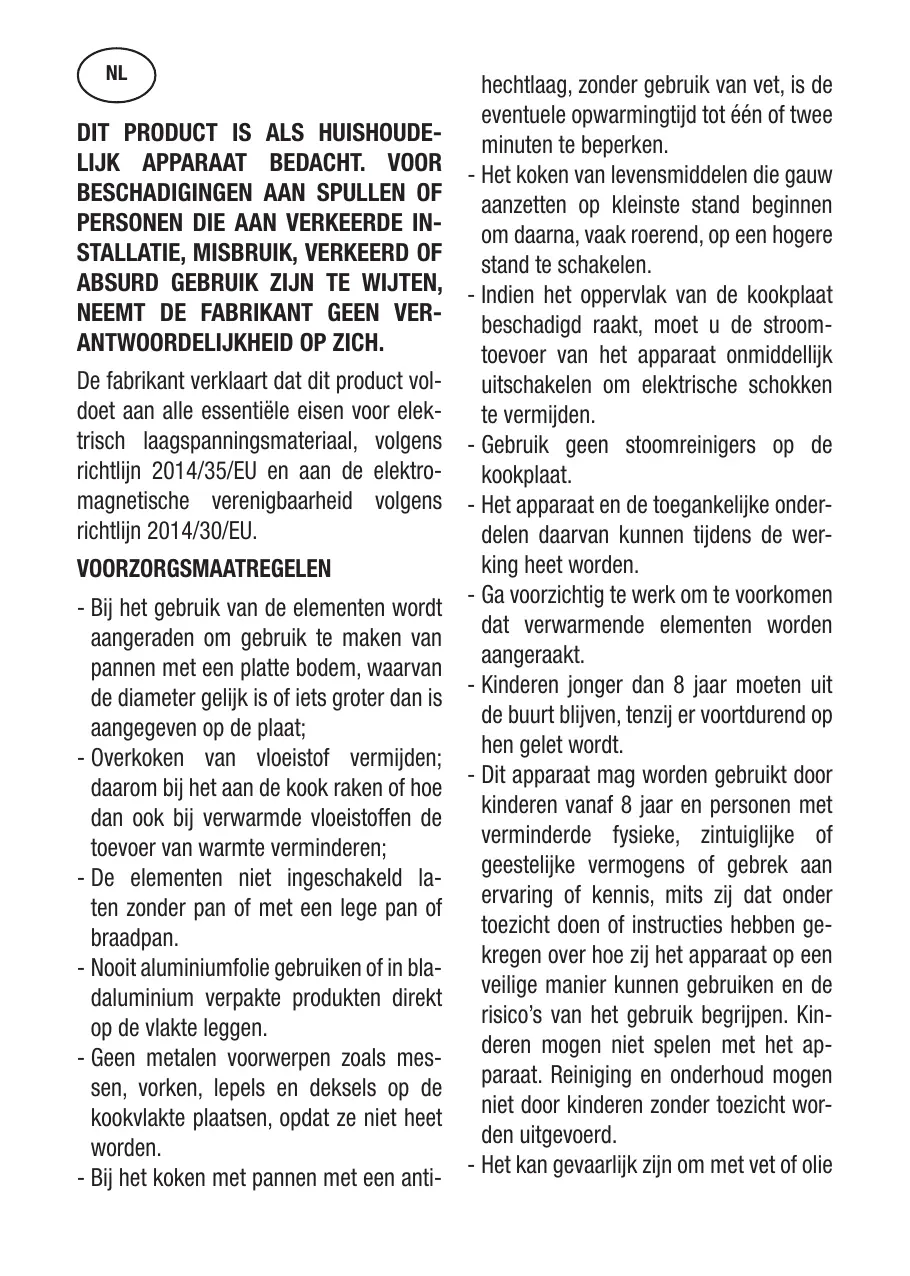

VOORZORGSMAATREGELEN

• Bij het gebruik van de elementen worden aangeraden om gebruik te makev van pannen met een platte bodem, waarvan de diameter gelijk is of ieets groter dan is aangegeven op de plaat;
• Overkoken van vloeistof vermijden;\ aarom bij het aan de kook raken of hoe\ dan ook bij verwarmde vloeistoffen de\ toevoer van warmte verminderen;
• De elementen nicht ingeschakeld latent zonder pan of met een lege pan of braadpan.
• Nooit aluminiumfolie gebruiken of in blaaluminium verpakte Produkten direkt op de vlakte leggen.
• Geen metalen voorwerpen zoals messen, vorken, lepels en deksels op de kookvlakteplaatsen, opdat ze Niet heet worden.
• Bij het koken met pannen met een anti

hechtlaag, zonder gebruik van vet, is de eventuele opwarmingtijd tot een of twee minutes te beperken.

• Het koken van levensmiddelen die gauw aanzetten opkleiste stand beginnen om daarna,vaak roerend,op een hogere stand te schakelen.
• Indien het oppervlak van de kookplaat beschadigd raakt, moet u de stroomtoevoer van het apparaat onmiddelijkuitschakelen om elektrische schokken te vermiiden.
• Gebruik geen stoomreinigers op de kookplaat.
• Het apparaat en de toegankelijke onderden waarvan hunnenijdens de werkking heet worden.
• Ga voorzichtig te werk om te voorkomen dat verwarmende elementen worden aangeraakt.
• Kinderenjonger dan 8aar moetenuit de buurt blijven,tenzij er voortdurend op hen gelet worden.
• Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en Personen met verminderde fysieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring of kennis, mits zij dat onder toezicht doen of instructies hebben gekreten over hoe zij het apparaat op een veilige manier+kunnen gebruiken en de risico's van het gebruik begrijpen. Kinderen mogen Niet spelen met het apparaat. Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
• Het kan gevaarlijk zijn om met vet of olie

te koken zicher zich aanwezig te blijven. Dit kan brand veroorzaken. Probeer NOOT om het vuur met water te blussen, maar schakel het apparaat uit endek de vlammen af met bijvoorbeeld eendeksel of een laken.

• Brandgevaar: berg op de kookoppersvlakken geen voorwerpen op.
• Gebruik uitsluitend werkbladbeschermers die door de fabrikant van het kooktoestel zijn ontworpen of die door de fabrikant als geschikt�z aangeduid in de gebruiksaanwijzing of gebruik werkbladbeschermers die bij het apparaat worden geleverd. Het gebruik van ongeschikte beschemers kan ongelukken veroorzaken.

Installer in de vaste bekabeling een ontkoppelingsmechanisme voor het elektriciteitsnet met op alle polen een contactscheiding zodate tijdens categorie Ill overspaningen de voeding volledig losgekoppeld kan worden, in overeenstemming met de bekabelingsnormen.

De stekker of schakelaar moet gemakkelijk bereikbaar zijn als de apparatuur eenmaal geinstalleerd is.

Dit apparaat kan nicht met een除去 externe timer of afstandsbediening worden bediend.

De fabrikant wijst iedere verantwoordelijkheid af in geval dat het bovenstaande en de gebruikelijkkepreventieve normen nicht worden gespecteerd.

Als de voedingskabel beschadigd is, moet\ deze door de fabrikant of door de technische Dienst worden verrangen of in elk

geval door een persoon met een soortgelseijke kwalificatie, zodate elk gevaar worden vermeden.

Instructies voor de gebruiker Installatie

Alle handelingen met betrekking tot de installmente (elektrische verbinding)要去en worden uitgevoerd door gekwalificeerd personeel volgens de geldende normen. Zie voor de specifieke instructies het gedeelte gereserveerd voor de installmenter.

Gebruik VERWARMINGSELEMENTEN TOUCH CONTROL Drukgveelige toetsen

Alle handelingen können worden uitgevoerd met drukgevoelige toetsen (capacitieve sensoren) die op het frontpaneel van de fiche staan; met elke toets komt een display overeen. Elke handeling worden met een "biep" bevestigd.

TIPTOETSBEDIENING (Afb. 2)

1 Aan/uit
2 Min -
3 Plus +
4 Dubbel circuit/Driedubbel circuit
5 Kookzone
6 Display vermogensniveau
7 Lampje dubbel circuit

Aan/uit van de tiptoetsbediening

Na inschakeling is de tiptoetsbediening na ongeveer 1 se- condekaar voor gebruik.

Na de reset knipperen alle displays en LEDs gedurende ongeveer 1 seconde. Daarna gaan alle displays en LEDs uit en staat de tiptoetsbediening in de stand-by stand.

De tiptoetsbediening kan met de aan/uit toets (1) worden ingeschakeld.

De displays van de kookzones tonen een "0". Als een kookzone "warm is", toont het display afwisselend een "H" en een "0".

Na inschakeling blijft de tiptoetsbediening 20 seconden actief. Indien geen kookzone worden geselecteerd, keert de tiptoetsbediening automatisch in de stand-by status terug.

De tiptoetsbediening gaat pas aan, als alleen de aan/uit toets (1) worden ingeschakeld.

Als de aan/uit toets (1) tegelijkertijd met andere toetsen worden ingedrukt, heeft dit geen enkel resultaat en de tiptoetsbediening blijft in de stand-by stand.

De tiptoetsbediening kan op elk moment met de aan/uit toets (1) worden uitgeschakeld. Dit geldt ook als de bediening met de kinderbeveiliging is geblokkeerd.

De aan/uit toets (1) heeft altijd voorrang bij de uitscha-kelfunctie.

Automatische uitschakeling

Eenmaal ingeschakeld gaat de tiptoetsbediening automatisch uit na 20 seconden van inactiviteit. Na de selectie van een kookzone worden de automatische uitschakelijk opgeedeeld in 10 seconden waarna de selectie van de zone ongedaan gemaakt worden en 10 seconden daarna gaat de tiptoetsbediening uit.

Aan/uit van een kookzone

Met ingeschakelde tiptoetsbediening kan de kookzone worden geselecteerd door op de toets (5) van de overeenstemmende zone te drukken.

Het display (6) van de geseleeteerde zonelicht fel op,terwij de overige displays zwakker oplichen. Als de zone "warm is" worden afwisselend"H en 0" getoond.

Door op de PLUS- (3) of MIN toets (2) te drukken kan een vermogensniveau worden geselecteerd en de zone begint warm te worden.

Zodra de kookzone is geselecteerd, kan het vermogensniveau worden gekozen door de PLUS toets (3) ingedrukt te houden. Het niveau begint bij 1 en neemt iedere 0,4 seconden met een eenheid toe. Als het niveau 9 is bereikt, zijn er geen verhogenen meer möglichk.

Als het vermogensniveau is geseleeteerd met de MIN toets (2), is het beginniveau "9" (maximumniveau). Als de toets ingedrukt worden gehonden, neemt het actieve niveau iedere 0,4 seconden met een eenheid af. Als het niveau 0 is bereikt, zich er geen verdere verlagingen更是 gewelijk. Alleen door opnieuw te drukken op de MIN (2) of PLUS toets (3) kan het vermogensniveau worden gewijzigd.

Uitschakelen van een kookzone

Selecteer de uit te schakelen zone met de overeenstemmende toets (5). Het display (6) van de geselecteerde zone felcht fel op, terwijl de overige displays zwakker oplichten. Wanner de PLUS (3) en MIN toets (2) tegelijkertijd worden ingedrukt, worden het vermogensniveau van de zone op 0 ingesteld. Als alternatif kan de MIN toets (2) worden gebruikt om het vermogensniveau tot 0 te lately afnemen.

Als een kookzone "warm is", verschijnen afwisseldend een "H" en een "0".

Uitschakelen van alle kookzones

Alle zones können op elk moment tegelijerkijd worden uittgeschakeld met de aan/uit toets (1). In de stand-by modus verschijnt een "H" op het display van alle kookzones die "warm zich". Alle andere displays zich uit.

Vermogensniveau

Het vermogen van de kookzone kan op 9 niveaus worden ingesteld die worden aangegeven door de symbolen van "1" tot "9" met behulp van de zeven-segment LED-displays (6).

Restwarmte-indicator

Waarschuwt de gebruiker dat het glas een gevaarlijke temperatuur heeft bij aanraking van het hele gebied boven de kookzone. De temperatuur worden bepaald volgens een wis

kundig model en eventuele restwarmte worden met een "H" aengeduid door het desbeteffende zeven-segment display. De verwarming en de afkoeling worden berekend met betrekking tot:

• het geselecteerde vermogensniveau (van “0” tot “9”)

• de werkingsstijd.

Nadat de kookzone is uitgeschakeld, toont het desbeteffende display een "H" totdat de temperatuur van de zone volgens het wiskundig model tot onder het kritieke niveau daalt (≤ 60^)

Automatische uitschakeling (limiet van de werkingsduur)

Afhankelijk van het vermogensniveau worden elke kookzone na een vooraf ingestelde maximale duur uitgeschakeld, als er op geen enkele knop worden gedrukt.

Elke verrichting met betrekking tot een kookzone (met de toetsen PLUS (3) en MIN (2), of dubbele zone) zorgtervoordat de maximale werkingsduur terug van bij het begin aftelt.

Bveiliging in geval van een onbedoelde inschakeling

• Als de elektronische controle gedurende ongeveer 10 s een continu inschakeling van een toets detecteert, gaat hij automatisch uit. De controle geeft een geluidssignaal dat de gebruiker waarschuwt dat de sensoren de aanwezigheid van een voorwerp hebben waargenomen. De displays tonen de foulmelding" E R O 3 ". Als de kookzone "warm is", verschijt een "H" op het display afgewisseld door het foulsgnaal.
• Als binnen 20 seconden na de inschakeling van de tiptoetsbediening geen enkele kookzone worden ingeschakeld, keert de contrôle terug maar de stand-by stand.
• Als de contrôle is ingeschakeld heeft de ON/OFF toets voorrang op alle andere toetsen, zDat de contrôle op elke willekeurig moment kan worden uitgeschakeld, ook als meertere toetsen worden ingedrukt of een toets continu worden ingedrukt.
• In de stand-by modus heeft een continue activering van de toetsen geen enkel effect. Voordat de elektronische controle allerweer kan worden ingeschakeld, moet hij vaststellen dat geen enkele toets geactiveerd is.

Toetsenblokkering (kinderbeveiliging)

- Kinderbeveiling:

Toetsenblokkering: (Afb.7A)

Als u na het inschakelen van Touch de kinderbeveiliging wilt activeren, druk dan gedurende 3 seconden de toets linksachter op de kookzone en de toets Min (2) tegelijk in, en druk cervolgens de toets linksachter op de kookzone opnieuw in. Op alle displays verschijt er een "L" die staat voor LOCKED (kinderbeveiliging voor een onbedoelde inschakeling). Als de kookzone "warm is" worden de "L" en de "H" afwisselend weergegeven.

Deze handeling moet binnen 10 seconden worden uitgevoerd en geen enkele van de hierboven beschreiben toetsen mag geactiveerd zijn. Zo Niet, dan worden de reeks onderbro

ken en is het kookvlak Niet vergrendeld.

De elektronische controle blijft geblokkeerd totdat hij door de gebruiker ongedaan worden gemaakt, ook als hij in de tussentijd uit en weer in is geschakeld. Ook een reset van de tiptoetsbediening (na een stroomonderbreking) heft de toetsenblokkering Niet op.

Opheffen van de toetsenblokkering: (Afb.7B)

Na inschakeling van de tiptoetsbediening kan de kinderbeveiliging worden uitgeschakeld. Gedurende 3 seconden dienen tegelijkertijd de selectietoets linksachter op de kookzone en de MIN toets (2) ingedrukt gezchoolden te worden, enervolgens enkel de MIN toets (2). Als alle handelingen binnern 10 seconden in de juiste volgorde worden uitgevoerd, wordt de toetsblokkering opgeheven en is de tiptoetsbediening uitgeschakeld. Zo Niet, wordt de reeks als onvtooid beschouwd. De tiptoetsbediening blijft geblokkeerd en gaat na 20 seconden uit.

Als de tiptoetsbediening weer met de ON/OFF toets worden ingeschakeld, tonen alle displays een "0", de decimaalteken knipperen en de tiptoetsbediening is maar voor het koken. Als een kookzone "warm is", worden afwisselede "0" en de "H"到场。

Regeling van meervoudige circuits

Kookplaat zonder dubbel circuit of driedubbel circuit, zie fig. 2A Kookplaat met dubbele zone.(fig.2B)

Het in werkung stellen van een dubbele kookzone houdt in dat de twee circuits tegeligijkertijd aangaan. Het in werkung stellen van het externe circuit worden middels een contro- leampje (7) in de rechterbenedenhoek van het display aangeduid.Indien alleen de werkung van het interne circuit gewenst worden, dient het externe circuit uitgezet te worden middels de toets dubbel circuit (4).Door opnieuw op de toets dubbel circuit (4) te drukken worden het externe cir- cuit nog- maals ingeschakeld, waar bij het desbetre- ffende lichtpunt (7)Gaat branden.

Geluidssignaal (zoemer)

Tijdens het gebruik worden de volgende handelingen met een zoemer gesignaleerd:

• normale activering van de toetsen met een kort geluids-signaal.

• continue activating gedurende meer dan 10 s met een langdurig onderbroken geluidssignaal.

Onderhoud (Afb. 4)

Stukken van bladaluminium, overblijfsels van levensmiddelen, scheuten van vet, suiker, of sterk suikerhoudende spijzen要去en met een schraper van de kookvlakte ommiddelijk verwijderd worden om möglichke beschadiging van de bladoppervlakte te voorkomen. Reinig de kookplaat na gebruik met een geschikt product en keukenpapier; spoelervoivgens met water en droog de planta af met een schon doeck.

Gebruik nooit sponzen of schuursponzen; vermijd gebruik

van agressieve chemische detergenten of ontvlekker.

Instructies voor de installmenter Installatie

De onderstaande instructies zichen bedoeld voor de gekwalificeerde installmenteur, die de installmentie, regeling en het onderhoud uitvoert volgens de geldende wetten en nomen. Reparaties要去en altijd worden uitgevoerd verwijl de stroomvoorziening van het apparaat is onderbroken.

Plaatsing (Afb. 5)

1 Vooraanzicht
2 Zijaanzicht

Het apparatus is voorzien om te worden verzonken in een keukenblad zoals geillustreerd in de betreffende figuur.

Dicht de ruimte:tussen het keukenblad en de plaat rondon af met de bijgeleverde kit.

Elektrische aansluiting

Alvorens de elektrische aansluiting te verrachten verzekert men zich ervan dat:

• de karakteristieken van het stroomvoorzienende apparaat voldoen aan hetgeen is vermeld op de registratieplaat onderop de kookplaat;
• dat het stroomvoortzienende apparaat voorzien is van een effectieve aardeverbinding volgens de wettelijk voorgeschreven normen en beschikkingen. Het aarden is verplicht volgens de wet.

In het geval dat het apparataat Niet is uitgerust met een kabel en/of stekker, dient gebruik gemaakt te worden van materiaaal, geschikt voor de stroomvoering en de werktematatuur, zoals aangegeven op de registratieplaat. De kabel mag op geen enkel punt een temperatuur bereiken die hoger is dan 50^ boven de omgevingstemperatuur.

Beperking van het vermogen (TN 604/A)

1. Zet het apparaat aan en laat de kookplaat UIT.
2. Houd de zone-selectieknuppen (5) en (8) tegelijkkircuit ingedrukt gedurende 3 seconden.De individaten gegen nu "P" en "S"weer
3. Druk op de knop (2), de indicator geeft "E", "P" en "S" weer.
4. Druk op de knop (3), de indicator geeft "E", "t", "P" en "S" weer.
5. Daarna drukt u de knappen (2) en (3) tegelijktijd in. De indicatoren geben nu het maximum vermogen "XX00" wee.
6. Druk meertere malen op de knop (3), daarmee kunt u het maximum uitgangsvermogen instellen op 6400W of 3600W.
7. Druk de knoppen (2) en (3) nogmaals tegelijkkertijd in om de wijziging te accepteren en deinstalling tebeeindigen.

Nadat u de wijziging heeft opgeslagen kan de MCU het maxi- malé ingestelde vermogen onthouden, zichs bij stroomuitval. Indien de stroom uittval of u de kookplaat uitschakelt gedur- rende het instellen van de wijziging, za deze verloren gaan; U knot het instellingenmenu verlaten door de on/off knop in te drukken of door de knoppen (2) en (3) tegelijk in te drukken.
