GEBRUIKSAANWIJZING NZ64R3747BK SAMSUNG

Gebruikershandlieiding .

Over deze handleiding 3 Het apparaat inschakelen 17 Selecteer de gewenste temperatuurinstelling. 17 In deze gebruikershandleiding worden de volgende symbolen gebruikt: 3 Het apparaat uitschakelen 18 Modelnaam en serienummer 3 Snelle stop 18 Veiligheidsinstructies 3 Het kinderslot gebruiken 18 Timer (aftellen) 19 Verpakkingsmateriaal opruimen 6 Timer (optellen) 20 De juiste wijze om uw oude apparatuur af te voeren 6 Warm houden gebruiken 20 Correcte verwijdering van dit product Vermogensversterking 20 (elektrische & elektronische afvalapparatuur) 7 Energiebeheer 21 Installatie van de kookplaat 7 Onderbreken 21 Flexzones 21 Veiligheidsinstructies voor de installateur 7 Geluid aan/uit 22 Aansluiting op de stroomvoorziening 8 Suggesties voor het bereiden van bepaalde levensmiddelen 22 Installatie in het werkblad 9 . : Reiniging en behandeling 23 Onderdelen en kenmerken 11 Kookplaat 23 Kookzones 11 Lichte bevuiling 23 Bedieningspaneel 12 Hardnekkig vuil 23 Onderdelen 12 Probleemvuil 24 Verhitting door inductie 12 Frame van kookplaat (optioneel) 24 De belangrijkste functies van uw apparaat 13 Voorkom schade aan uw apparaat: 24 Veiligheidsuitschakeling 14 : : Restwarmte-indicator 14 Garantie en service 25 Temperatuurdetectie 14 Veelgestelde vragen en probleemoplossing 25 : Service 26 Gebruik van de kookplaat 15 Eerste reiniging 15 Technische gegevens 27 Pannen voor inductiekookzones 15 Technische gegevens 27 Geschiktheidstest 15 Kookzones 27 Panformaat 16 Productinformatie 27 Bedieningsgeluiden 16 Gebruik geschikte pannen 16 De tiptoetsbediening gebruiken 17 2 Nederlands

Over deze handleiding

Veiligheidsinstructies

Neemt u even rustig de tijd om deze gebruiksaanwijzing door te

lezen alvorens u het apparaat aansluit en let daarbij in het bijzonder

op de veiligheidsinformatie in de volgende paragraaf. Bewaar deze gebruiksaanwijzing zodat u er ook in de toekomst gebruik van kunt maken. Wanneer u het apparaat verkoopt of overdraagt, dient u de gebruiksaanwijzing bij te voegen

In deze gebruikershandleiding worden de volgende symbolen gebruikt:

À WAARSCHUWING Risico's of onveilige situaties die kunnen leiden tot ernstig lichamelijk letsel of de dood.

À\ VOORZICHTIG Risico's of onveilige situaties die kunnen leiden tot licht lichamelijk letsel of schade aan eigendommen

ZA VOORZICHTIG Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw kookplaat te verminderen, dient u deze veiligheidsvoorschriften te volgen.

OPMERKING Handige tips, aanbevelingen of informatie over het gebruik van het product.

Modelnaam en serienummer

Zowel de modelnaam als het serienummer staan op een etiket op de onderzijde van de kookplaat.

Noteer de informatie op, of bevestig het extra productetiket (op de bovenzijde van het product) aan deze pagina voor later gebruik.

De veiligheidsvoorzieningen van dit apparaat voldoen aan alle technische normen en veiligheidsnormen op dit gebied. Als producent van dit product zijn wij echter van mening dat het van belang is dat u de volgende veiligheidsinstructies grondig doorneemt.

À WAARSCHUWING Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

Als het netsnoer is beschadigd, moët u het laten vervangen door

de fabrikant of de onderhoudsdienst van de leverancier, of door

een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen:

Het apparaat moet na de installatie Kunnen worden afgesloten van de Stroomvoorziening. U kunt in loskoppeling van het apparaat voorzien door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading WAARSCHUWING: Als de kookplaat barsten vertoont, schakelt u het apparaat uit om een eventuele elektrische schok te voorkomen.

< £. É = 2. & 3 € a. dl

Veiligheidsinstructies

Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de kookplaat nooit aanraakt WAARSCHUWING: Bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd jonge kinderen uit de buurt.

Gebruik geen stoomreiniger om het product te reinigen.

Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien deze heet kunnen worden.

Schakel na gebruik de betreffende kookzone uit via het bijbehorende bedieningselement en vertrouw niet slechts op de pandetector. Gebruik geen ruwe schuurmiddelen of scherpe metalen schrapers voor het reinigen van de glazen kookplaat. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten

Dit apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand.

WAARSCHUWING: Het apparaat en de bereikbare onderdelen

ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de kookplaat nooit aanraakt. Kinderen jonger dan acht jaar moëten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.

Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen alleen onder toezicht reinigings- en onderhoudswerkzaamheden uitvoeren.

WAARSCHUWING: Als u met vet en olie op een kookplaat kookt en dit niet in de gaten houdt, kan dit gevaarlijk zijn en tot brand leiden. Probeer NOOIT brand te blussen met water, maar schakel het apparaat uit en bedek de vlammen bijvoorbeeld met een deksel of een branddeken.

WAARSCHUWING: Brandgevaar: plaats geen voorwerpen op de kookplaten.

WAARSCHUWING: Gebruik alleen kookplaatbeschermers van de fabrikant van het kookapparaat. Het gebruik van oneigenlijke beschermers kan tot ongelukken leiden.

Wanneer het apparaat in gebruik is kunnen bepaalde toegankelijke oppervlakken heet worden.

Houd het apparaat en het netsnoer buiten het bereik van kinderen die jonger dan acht jaar zijn.

À VOORZICHTIG Zorg dat het apparaat op de juiste manier is geinstalleerd en geaard door een gekwalificeerde monteur.

Het apparaat mag alleen worden onderhouden door onderhoudspersoneel dat hiervoor gekwalificeerd is. Reparaties

die worden uitgevoerd door niet-gekwalificeerde personen kunnen tot ernstig letsel of storingen leiden. Als uw apparaat moet worden gerepareerd, neemt u hiervoor contact op met uw plaatselijke servicecentrum. Het niet opvolgen van deze instructies kan leiden tot schade en het vervallen van uw garantie.

Apparaten voor inbouw mogen pas worden gebruikt nadat ze zijn ingebouwd in kasten of werkbladen die aan de geldende normen voldoen. Hierdoor wordt contact met de elektrische eenheden voorkomen, zoals voorgeschreven in de geldende veiligheidsnormen. Wanneer het apparaat een storing vertoont, breekt, scheurt of er barsten in ontstaan:

+ schakelt u alle kookzones uit:

+. sluit u de kookplaat van de stroomvoorziening af; en

+. neemt u contact op met uw plaatselijke servicecentrum.

Als de kookplaat barst, schakelt u het apparaat uit om een eventuele elektrische schok te voorkomen. U kunt de kookplaat pas weer gebruiken wanneer het glazen oppervlak is vervangen.

Gebruik de kookplaat nooit om aluminiumfolie, producten die in aluminiumfolie zijn gewikkeld of bevroren levensmiddelen in een aluminium verpakking te verhitten.

Vloeistoffen tussen de onderkant van de pan en de kookplaat kunnen Stoom onder hoge druk produceren. Hierdoor kan de pan omhoog springen

Zorg er altijd voor dat de kookplaat en de onderkant van de pan droog blijven.

De kookzones worden warm wanneer u kookt.

Houd kleine kinderen altijd uit de buurt van het apparaat

Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen kunnen zijn.

Dit apparaat mag alleen worden gebruikt voor de normale bereiding van voedsel in een huishouden. Het is niet geschikt voor commercieel of industrieel gebruik.

Gebruik de kookplaat nooit om een ruimte te verwarmen

É =7 _ S 2. 5 a ä 4 3 8

Veiligheidsinstructies

Let op wanneer u elektrische apparaten aansluit op een stopcontact in de buurt van de kookplaat. Snoeren mogen nooit in aanraking met de kookplaat komen

Oververhitte vetten en olie kunnen snel ontvlammen. Blijf altijd bij het apparaat wanneer u voedsel bereidt in vetten of olie, bijvoorbeeld wanneer u friet bakt.

Schakel de kookzones na gebruik uit.

Houd de bedieningszones schoon en droog

Plaats nooit ontbrandbare items op de kookplaat iv.m. brandgevaar. Onzorgvuldig gebruik van het apparaat kan tot brandwonden leiden. Snoëren van elektrische apparaten mogen nooit in aanraking komen met het hete oppervlak van de kookplaat of hete pannen.

Gebruik de kookplaat niet om kleding te drogen.

Gebruikers met een pacemaker of een actief hartimplantaat moeten met hun bovenlichaam ten minste 30 cm afstand tot ingeschakelde inductiezones bewaren. Raadpleeg bij twijfel de fabrikant van het apparaat of een arts.

(Alleen modellen met een inductiekookplaat)

Probeer het apparaat niet eigenhandig te repareren, te demonteren of aan te passen

Schakel de apparatuur altijd uit alvorens u deze gaat reinigen

Volg bij het reinigen van de kookplaat de aanwijzingen in deze gebruiksaanwijzing Verpakkingsmateriaal opruimen

À WAARSCHUWING Alle gebruikte verpakkingsmaterialen zijn volledig recyclebaar. Vellen en harde schuimdelen zijn op de geëigende manier gemarkeerd. Let er bij de verwijdering van verpakkingsmateriaal en oude apparaten op dat u zich houdt aan veiligheids- en milieuvoorschriften.

De juiste wijze om uw oude apparatuur af te voeren

À WAARSCHUWING Voordat u het oude apparaat afvoert, dient u het onklaar te laten maken om te voorkomen dat het een veiligheidsrisico vormt. Met dit doel laat u een bevoegd technicus het apparaat loskoppelen van de stroomvoorziening en het netsnoer verwijderen

Het apparaat mag niet worden meegegeven met het huisvuil

Informatie over het ophalen van grofvuil en eventuele stortplaatsen is beschikbaar bij de milieudienst van uw gemeente.

Installatie van de Kookplaat

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen Zakelijke gebruikers moeten contact opnemen met

hun leverancier en de algemene voorwaarden van

de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd:.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

À WAARSCHUWING Zorg dat uw apparaat uitsluitend wordt geïinstalleerd en geaard door een gekwalificeerde monteur.

Houdt u zich aan deze instructie. De garantie geldt niet voor enige vorm van schade die het gevolg is van onjuiste installatie.

Technische gegevens zijn te vinden achterin deze gebruiksaanwijzing

Veiligheidsinstructies voor de installateur

De elektrische installatie van het apparaat moet zodanig zijn dat het aan beide polen kan worden afgesloten van de stroom en dat de contacten ten minste 3 mm van elkaar verwijderd kunnen worden. Geschikte installaties hiervoor zijn onder meer smeltveiligheden, zekeringen (schroefzekeringen moeten uit de houder worden genomen), aardlekschakelaars en andere schakelaars.

Op het gebied van de brandveiligheid voldoet dit apparaat aan EN 60335 - 2-6. Dit type apparaat kan worden geïnstalleerd naast een hoge kast of een wand aan één kant.

De installatie moet bescherming bieden tegen schokken.

De keukeneenheid waarin het apparaat wordt gemonteerd, moet voldoen aan de stabiliteitseisen van DIN 68930.

Als beschermende maatregel tegen vocht dienen alle open opperviakken te worden afgesloten met een geschikte afdichtingskit.

Op betegelde werkbladen moeten de voegen in de omgeving van de kookplaat volledig zijn gevuld met voegspecie.

Bij werkbladen van natuursteen, kunststof en aardewerk moeten de veren worden vastgezet met een geschikte kunsthars of een menglijm

Zorg dat de afdichting goed aansluit op het werkblad en dat er geen openingen ontstaan. Gebruik nooit extra siliconenkit; hierdoor wordt verwijdering bij onderhoud en reparaties erg moeilijk.

De kookplaat moet van onderaf omhoog worden geduwd om hem te kunnen uitnemen

Er kan een plank onder de kookplaat worden geplaatst.

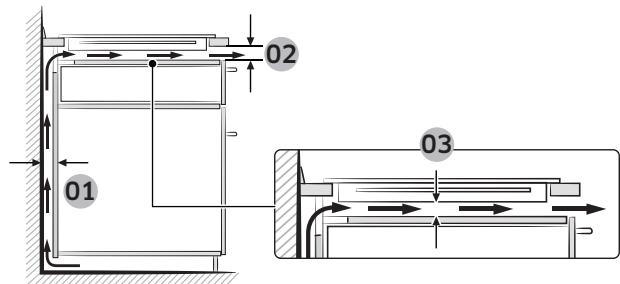

De ventilatieopening tussen het werkblad en de voorkant van de eenheid eronder mag niet worden afgedekt.

Gi ei Hi 5 < $ il a 8 x & 8 2 ê h A

5 a 2 > ES < 5 5 2e ® z E) S Z Z ol ®

Installatie van de Kookplaat

Aansluiting op de stroomvoorziening

Alvorens u overgaat tot aansluiting, controleert u of het nominale voltage, d.w.z. het voltage op het typeplaatje, overeenkomt met het aangeboden voltage van de stroomvoorziening. Dit plaatje vindt u onder aan de behuizing van de kookplaat.

À WAARSCHUWING Sluit de stroom af alvorens u de bedrading aansluit.

Het verwarmingselement heeft een voltage van AC 230 V-. Het apparaat werkt echter ook prima op oudere netten met AC 220 V- of AC 240 V-

De kookplaat moet zodanig worden aangesloten dat hij aan beide polen

kan worden afgesloten van de stroom en dat de contactpunten ten minste

3 mm van elkaar verwijderd kunnen worden, bijvoorbeeld door middel van smeltveiligheden, zekeringen (schroefzekeringen moeten uit de houder worden genomen), aardlekschakelaars en andere schakelaars.

À WAARSCHUWING De kabelaansluitingen moeten voldoen aan de regelgeving en de schroeven van de aansluitingen moeten stevig worden aangedraaid

À WAARSCHUWING Wanneer de kookplaat eenmaal is aangesloten op de stroomvoorziening, controleert u of alle kookzones gereed zijn voor gebruik door ze een voor een in te schakelen en met geschikte pannen op maximaal te zetten

À WAARSCHUWING Let op (naleving) van de juiste aansluiting van fase en neutraal bij de aansluitingen in huis en van het apparaat (aansluitschema's); anders kunnen onderdelen beschadigd raken.

De garantie geldt niet voor schades die zijn ontstaan door onjuiste installatie.

À WAARSCHUWING Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen

1N- (32A) 01 01 | 220-240 V - | 04 Blauw 02 04 06 ER 02 Bruin 05 Grijs e ® Î 03 Zwart | 06 | Groen/Geel bn 4 2N- (16A): scheid de 2-fasige draden @' où « (L1 en L2) véér aansluiting. 03- 05 +07 01 | 220-240 V - | 05 Blauw LYS ! ‘6 02 | 380-415 V - | 06 Grijs (l 03 Bruin 07 Groen/Geel a & 4 \ / | 04 Zwart 2x 1N- (16A): scheid de draden véér 01, ® aansluiting. œ- os Lo o1 | 220240 v- [05 Zwart œ 66 02 Bruin 06 Grijs 1 | 03 Blauw 07 | Groen/Geel au eve

À WAARSCHUWING Volg voor een correcte aansluiting op de stroomtoevoer het bedradingsschema dat in de buurt van de aansluitingen te vinden is.

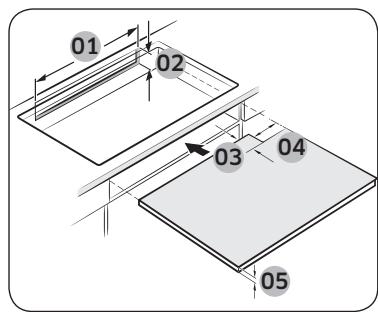

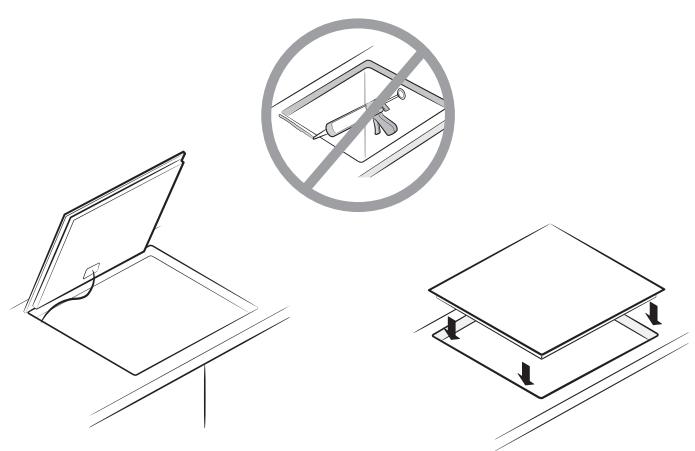

Installatie in het werkblad

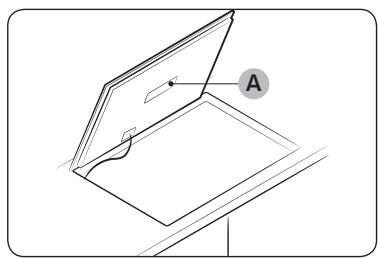

OPMERKING Neem het serienummer van het apparaat over voordat u het installeert. Dit nummer heeft u nodig wanneer u om assistentie vraagt en het is niet langer zichtbaar

na installatie, aangezien het zich op het typeplaatje bevindt op de onderzijde van

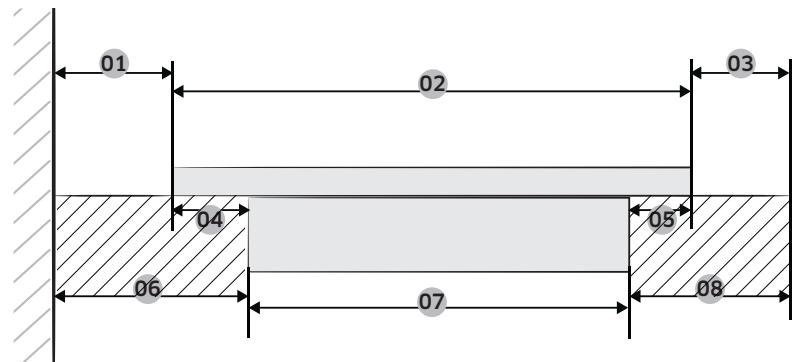

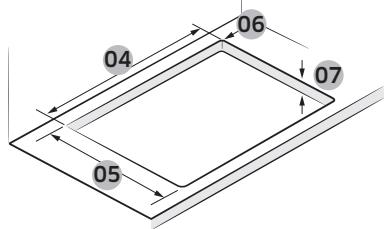

het apparaat. qd A. Serienummer È OPMERKING Nr. Uitleg Afmeting 2 $ Let op de minimale vereisten voor ruimte en speling. o1 Controle 4 punten A 02 Boordiameter 26 = æ& OPMERKING & De onderkant van de kookplaat is uitgerust met een ventilator. Als zich een 03 Juiste hoek van snijpunt 90 & lade onder de kookplaat bevindt, mag deze niet worden gebruikt voor kleine 04 Afmeting snijbreedte 560+1 mm d voorwerpen of papier, aangezien de ventilatoren beschadigd kunnen raken of de 05 Afmeting snijdiepte 490+1 mm T koeling nadelig kan worden beïnvloed als ze in de ventilatoren worden gezogen. 06 Afmeting ronding R3 Nr. Uitleg Afmeting 07 Afmeting tafeldikte Max. 50 mm, Min. 20 mm 01 Hoogte van Min. 2 mm ventilatiegat 08 Afstand tussen uiteinde tafel en snijpunt Min. 60 mm (achterkant) 02 Breedte van 560 mm ventilatiegat 09 Diepte van tafel Min. 600 mm 10 Afstand tussen uiteinde tafel en snijpunt Min. 60 mm (linkerkant) 11 Afstand tussen uiteinde tafel en snijpunt Min. 60 mm (rechterkant) 12 Afstand tussen uiteinde tafel en snijpunt Min. 50 mm {voorkant)

Installatie van de Kookplaat

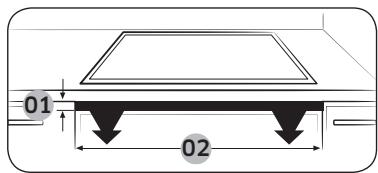

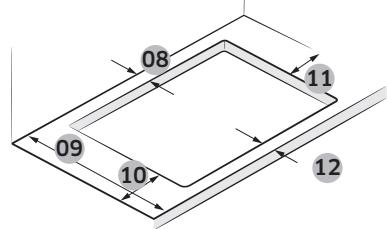

Nr. Uitleg Afmeting 01 6 k—03 à 01 Breedte van Min. 550 mm ventilatie achter 02 Hoogte van Min. 35 mm ventilatie achter 05 03 Diepte van Max. 65 mm 0, netsnoergoot o7 04 Breedte van Max. 100 mm netsnoergoot 05 Hoogte van Min. 5 mm Nr. Uitleg Afmeting meubelplaat 01 Afstand tussen muur en inductie Min. 40 mm 02 Diepte van inductie 520 mm 03 Afstand tussen inductie en uiteinde van tafel Min. 40 mm o2 04 Afstand tussen glas en brander 25 mm 05 Afstand tussen glas en brander 15 mm 06 Afstand tussen muur en brander Min. 60 mm Æ 07 Diepte van brander 480 mm l ES M 08 Afstand tussen brander en uiteinde van tafel Min. 50 mm u Nr. Uitleg Afmeting 01 Min. 20 mm 02 Afmeting ventilatie Min. 2 mm 03 Min. 20 mm 10 Nederlands

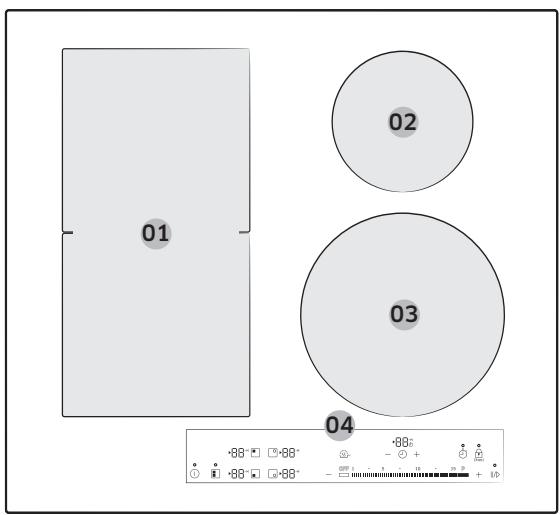

Onderdelen en Kenmerken

01 | Inductie Flexzone 3300 W, met vermogensversterking 3600 W

[°] S à eo] à 5 d 5 a 8 x a 5 3 a à â 5

02 | Inductiekookzone 1400 W, met vermogensversterking 2000 W

03 | Inductiekookzone 2200 W, met vermogensversterking 3200 W

04 | Bedieningspaneel

ANZAAXSTPRR PDG PIS GFRANLADEd 1 & avan moe

Onderdelen en Kenmerken

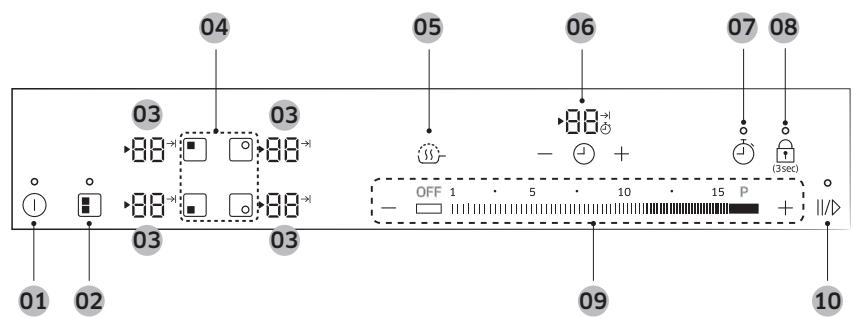

Bedieningspaneel Onderdelen

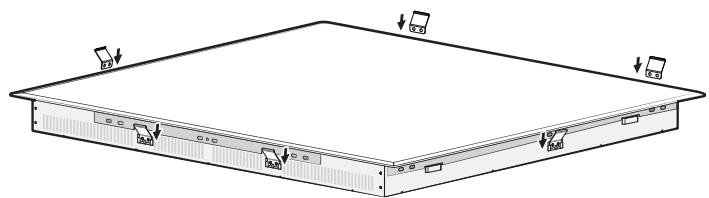

Inductiekookplaat Veersteun

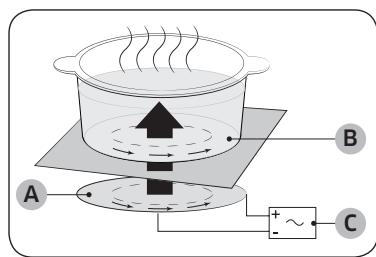

Verhitting door inductie

+ Het principe achter verhitting door inductie: Wanneer u een pan op een kookzone plaatst en deze inschakelt.

o à produceert het stroomcircuit in de a inductiekookplaat een “inductiestroom" & 01 | Aan/Uit-toets in de bodem van de pan, waardoor de A 02 | Flexzone-toets temperatuur van de pan onmiddellijk 5 5 03 | indicatoren voor temperatuurinstellingen en restwarmte stijgt 5 + Sneller koken, bakken en braden 3 04 | Kookzone-toets A. Inductiespoel Doordat de pan rechtstreeks wordt à 05 | Toets Warm houden ë Laeomen verhit, dus zonder dat het glas eerst 7 06 | Timertoets en indicator (aftellen) | wordt verhit, is dit systeem efficiénter dan andere, omdat er geen warmte 07 | Timertoets en indicator (optellen) verloren gaat. De meeste opgenomen 08 | Vergrendelingstoets energie wordt in warmte omgezet.

09 | Temperatuurinstelling

ANZAAXSTPRR EF DGA OPA FRANLA DE 12 & avan moe

De belangrijkste functies van uw apparaat

+ Keramisch glazen kookoppervlak: De kookplaat heeft keramische, snel reagerende kookzones.

+ Tiptoetsen: Het apparaat kan worden bediend door middel van tiptoetsen.

+ Eenvoudig reinigen: De platte kookplaat van keramisch glas is eenvoudig te reinigen.

+ Aan/uit-toets: De Aan/uit-toets dient als aan/uit-schakelaar voor het apparaat. Wanneer u deze aantikt, wordt de stroom volledig in- of uitgeschakeld

+ Controle- en functie-indicatoren: Digitale displays en indicatorlampjes geven informatie over de instellingen en de geactiveerde functies en over eventuele restwarmte in de verschillende kookzones.

+ Veiligheidsschakeling: Een veiligheidsschakeling zorgt ervoor dat alle kookzones automatisch worden uitgeschakeld wanneer de instelling na een bepaalde tijd niet is gewijzigd.

+ Vermogensversterking P: Met deze functie kunt u de inhoud van de pan sneller verwarmen dan met het maximaal instelbare vermogen {5 mogelijk is. (Op het display wordt P weergegeven)

+ Automatische pandetector: elke kookzone bevat een automatische pandetector. Deze is ingesteld om pannen te herkennen die net iets kleiner zijn dan de kookzone. Pannen moeten altijd midden op de kookzone worden geplaatst. Tevens moeten de pannen voor inductie geschikt zijn

+ Digitale displays:

. {t/m 16, P voor het selecteren van temperatuurinstellingen H: restwarmte (Warm blijven)

L : het kinderslot is geactiveerd

+ dO: melding, de tiptoets is langer dan 8 seconden aangeraakt. £ {: melding, de kookplaat is oververhit geraakt vanwege onjuist

gebruik. (Voorbeeld: door gebruik van lege pannen.)

. U: de pan is ongeschikt of te klein, of er is geen pan op de kookzone geplaatst.

+ Warm houden &ÿ- gebruik deze functie om bereide gerechten warm te houden. Op het display wordt »"!, weergegeven.

+ Onderbreken/|[/}: gebruik deze functie om alle kookzones op laag vermogen in te stellen. (Voorbeeld: om een telefoongesprek aan te nemen.) Op het display wordt e weergegeven

+ Flexzone-toets 8: met deze functie kunt u de kookzone naar de hele linkerkant vitbreiden.

+ Flexzone: de Flexzone is een groot, rechthoekig gebied waarop meerdere gerechten kunnen worden bereid

+ Snelle stop: met deze functie schakelt u een zone snel en met één aanraking uit.

[°] S a 2 à 2 & s 2 8 x & 5 3 8 ES ñ

[e] S à 2 à ® & 5 a 8 3 & 5 3 a à ä

S Onderdelen en Kenmerken

Veiligheidsuitschakeling

Restwarmte-indicator

Als een van de kookzones niet wordt uitgeschakeld of als de temperatuurinstelling gedurende langere tijd niet wordt gewijzigd, wordt de kookzone automatisch uitgeschakeld

Eventuele restwarmte wordt aangegeven met H, h (voor 'heet) op de digitale displays van de desbetreffende kookzones.

De kookzones worden na de onderstaande perioden automatisch uitgeschakeld.

Temperatuurinstelling Uitgeschakeld 1-3 Na 6 uur 4-6 Na 5 uur 7-9 Na 4 uur 10-15 Na 1,5 uur

OPMERKING Als de kookplaat oververhit is vanwege onjuist gebruik, wordt C | De kookplaat wordt vervolgens uitgeschakeld

OPMERKING Als de pan ongeschikt of te klein is, of als er geen pan op de kookzone is geplaatst, wordt U weergegeven. Vervolgens wordt de desbetreffende kookzone na 1 minuut uitgeschakeld

OPMERKING Als een of meer van de kookzones wordt uitgeschakeld véér de aangegeven tijd verstreken is, raadpleegt u het gedeelte "Probleemoplossing".

Andere redenen waarom een kookzone soms automatisch wordt uitgeschakeld Alle kookzones worden uitgeschakeld wanneer vloeistof overkookt en op het bedieningspaneel terechtkomt.

Deze automatische uitschakeling wordt ook geactiveerd wanneer u een vochtige doek op het bedieningspaneel legt. In beide gevallen moet het apparaat opnieuw worden ingeschakeld met de Aan/uit-toets (D nadat de vloeistof of de doek is verwijderd

Wanneer een van de kookzones of de gehele kookplaat wordt uitgeschakeld, wordt de achtergebleven restwarmte aangegeven met een H, h (voor 'heet) op de digitale displays van de desbetreffende kookzones. Zelfs nadat de kookzone is uitgeschakeld, zal de restwarmte-indicator pas uitgaan wanneer de kookzone is afgekoeld.

U kunt de restwarmte gebruiken voor het ontdooien of het warm houden van voedsel

À WAARSCHUWING Zolang de restwarmte-indicator oplicht bestaat er verbrandingsgevaar.

À WAARSCHUWING Als de stroomvoorziening wordt onderbroken, dooft het symbool H, er niet langer informatie over restwarmte beschikbaar.

U kunt zich dan echter nog altijd aan de kookplaat branden. U kunt dit voorkomen door in de omgeving van de kookplaat altijd voorzichtig te zijn.

Als de temperatuur van een of meer kookzones om welke reden dan o0k

de veiligheidsniveaus overschrijden, worden de desbetreffende kookzones automatisch op een lager vermogen gezet.

Nadat u klaar bent met het gebruik van de kookplaat, treedt de ventilator in werking totdat de elektronica is afgekoeld. De ventilator wordt automatisch uitgeschakeld, afhankelijk van de temperatuur van de elektronica

Gebruik van de kKookplaat

Veeg het keramisch glazen opperviak schoon met een vochtige doek en een speciale reiniger voor keramische kookplaten

À WAARSCHUWING Gebruik nooit bijtende of schurende reinigingsmiddelen. Het oppervlak zou hierdoor kunnen worden beschadigd

Pannen voor inductiekookzones

Pannen zijn geschikt voor inductiekoken als er een magneet door de bodem van de pan wordt aangetrokken en de pan als geschikt wordt aangemerkt door de fabrikant van de pan

De inductiekookplaat kan alleen worden ingeschakeld wanneer er een pan met een magnetische bodem op een van de kookzones is geplaatst. De volgende soorten pannen zijn geschikt.

Pannen Pannen Geschikt Staal, geëmailleerd staal Ja Gietijzer Ja Roestvrij staal Indien door de fabrikant aangegeven Aluminium, koper, brons Nee Glas, aardewerk / Nee keramiek, porselein

OPMERKING Pannen voor inductiekookplaten zijn als zodanig door de fabrikant aangemerkt

OPMERKING Pannen kunnen geluid produceren wanneer ze op inductiekookzones worden gebruikt. Dit geluid is normaal

OPMERKING Niet-roestvrijstalen pannen geleiden warmte minder goed dan roestvrijstalen pannen. Als u niet-roestvrijstalen pannen gebruikt, wordt de kooktijd verlengd

OPMERKING Inductiekoken kan minder goed functioneren bij pannen van andere metalen dan ijzer en waarvan de rand niet aan de magneet blijft plakken, of waarbij de bodem een ijzercoating heeft.

o 8 g £ È £ $ 5 a 8 x & 8 2

ER Gebruik van de kKookplaat

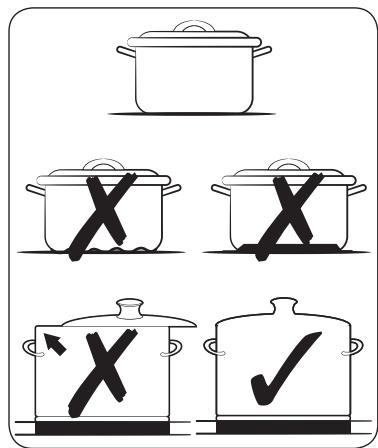

Gebruik geschikte pannen

Inductiekookzones passen zich aan het formaat van de panbodem aan, maar tot een bepaalde grens. Het magnetische deel van de bodem van de pan moet echter een bepaalde minimumdiameter hebben, afhankelijk van de grootte van de kookzone.

Kookzones Minimumdiameter van de bodem van de pan Rechterbrander achter 100 mm (145 mm) Rechterbrander voor 140 mm (210 mm) Flexzone voor of achter 120 mm Flexzone 240 mm (afmeting lange kant) ovaal, vispan

Als u het volgende hoort:

+ Krakend geluid: de pan is vervaardigd van verschillende materialen.

+ Gefluit: U gebruikt meer dan twee kookzones en de pan is gemaakt van verschillende materialen.

+ Gezoem: U gebruikt een hoog vermogensniveau.

+ Geklik: er vinden elektrische schakelingen plaats.

+ Gesis, gezoem: de ventilator is in bedrijf.

Deze geluiden zijn normaal en duiden niet op een defect.

Gebruik geen pannen met een ander formaat en materiaal Als U pannen van verschillende groottes of materialen gebruikt, kan dit lawaai en trillingen veroorzaken.

OPMERKING Als u lage vermogensstanden (1-5) gebruikt, kan dit een klikgeluid geven.

Betere pannen leiden tot betere resultaten

+ U herkent geschikte pannen aan hun onderkant. De onderkant dient zo dik en zo plat mogelijk te zijn

+ Wanneer u nieuwe pannen koopt, dient u vooral ook te letten op de diameter van de onderkant. Fabrikanten geven vaak alleen de diameter van de bovenrand van de pan aan.

+ Gebruik geen pannen die een beschadigde onderzijde hebben met ruwe randen of bramen. Er kunnen krassen ontstaan wanneer deze pannen worden verschoven

+ __ De onderzijde van koude pannen is normaal gesproken iets naar binnen gebogen (concaaf). Deze mag nooit naar buiten gebogen zijn (convex)

+ Als u een speciaal type pan wilt gebruiken, bijvoorbeeld een hogedrukpan, een sudderpan of een wok, raadpleegt u de instructies van de fabrikant.

Tips voor energiebesparing

OPMERKING U kunt kostbare energie besparen door op

de volgende zaken te letten.

+ Zorg altijd dat de potten en pannen op de kookplaat staan voordat u de kookzone inschakelt

+ Verontreinigde kookzones en onderzijden van pannen leiden tot een hoger energieverbruik.

+ Plaats zo veel mogelijk de deksels stevig op de pannen om deze geheel af te sluiten

+ Schakel de kookzones uit voordat het einde van de kooktijd is bereikt om de restwarmte te gebruiken om het voedsel warm te houden of om voedsel te ontdooien

OPMERKING Gebruik niet slechts een pan op zowel de linker- als rechterkookzones,

De tiptoetsbediening gebruiken

Als u de tiptoetsen wilt bedienen, raakt u het gewenste paneel met de top van uw wijsvinger aan totdat het betreffende display oplicht of uitgaat of tot de gewenste functie is geactiveerd

Zorg dat u slechts een tiptoets tegelijk aanraakt wanneer u het apparaat bedient. Als de vinger te plat op het paneel wordt gedrukt, kan een tiptoets ernaast ook worden ingeschakeld.

Het apparaat inschakelen

Het apparaat kan worden in-/uitgeschakeld 25" © met de tiptoets Aan/Uit ©). & . — Raak de tiptoets Aan/Uit D ongeveer

k © “E8"O 1 à 2 seconden aan & 88") Op het digitale display wordt { weergegeven

OPMERKING Nadat de tiptoets Aan/uit O is aangeraakt om het apparaat in te schakelen, moet binnen ongeveer 20 seconden een temperatuur worden ingesteld Anders schakelt het apparaat zichzelf om veiligheidsredenen weer uit.

Selecteer de gewenste temperatuurinstelling.

1. Raak voor het selecteren van de kookzone de tiptoets van de gewenste zone aan

2. Voor het instellen van het temperatuurniveau voor koken, raakt u de Temperatuurinstelling aan

© oPMERKING Het standaardniveau is ingesteld op 15 wanneer u de kookzone selecteert.

OPMERKING Wanneer meer dan een tiptoets gedurende langer dan 8 seconden wordt ingedrukt, wordt dÛ weergegeven op het temperatuurdisplay.

o 8 g £ È £ $ 5 a 8 x & 8 2

A Gebruik van de kKookplaat

Het apparaat uitschakelen Het kinderslot gebruiken

U kunt het kinderslot gebruiken om de apparatuur te vergrendelen tegen onbedoeld inschakelen van een kookzone en activering van het kookoppervlak. Het bedieningspaneel kan worden vergrendeld om te voorkomen dat instellingen per ongeluk worden veranderd, bijvoorbeeld wanneer u met een doek over het paneel veegt. Dit geldt niet voor de toets Aan/Uit O (alleen om uit te schakelen)

Het apparaat kan volledig worden uitgeschakeld met de tiptoets Aan/Uit ©. Raak de tiptoets Aan/Uit D ongeveer

OPMERKING Het kinderslot in- en uitschakelen

Nadat u een kookzone of het gehele kookoppervlak hebt uitgeschakeld, wordt de aanwezigheid van restwarmte aangegeven op de digitale displays van de betreffende kookzones in de vorm van een H, h (twee stappen voor 'heet). De temperatuur daalt, H, h verdwiint.

1. Raak de tiptoets voor vergrendeling À ongeveer 3 seconden aan. Er klinkt een geluid ter bevestiging.

ne + (D Als u een kookzone wilt uitschakelen, drukt u gedurende 2 seconden op de toets van de kookzone.

2. Raak een tiptoets aan L verschijnt nu op het display om

aan te geven dat het kinderslot is geactiveerd

3. Alsu het kinderslot wilt uitschakelen, raakt u de tiptoets voor vergrendeling à nogmaals gedurende 3 seconden aan

© oPMERKING Er klinkt een geluid ter bevestiging.

De functie Snelle stop werkt niet met de Flexzone-toets E]

o 8 g à È £ $ 5 a 8 x & 8 2

® oPMERKING Het kinderslot is geactiveerd, ongeacht of het apparaat uit of aan is.

© OPMERKING Tijdens het koken kunt u Vergrendelingstoets gebruiken. Om in dat geval de brander uit te schakelen, dient u de vergrendeling of het apparaat uit te schakelen.

ANZAAXSTPRR EF DGA OPA CE FRANL DE 18 & aa moe

De timer als veiligheidsuitschakeling gebruiken

Wanneer er een specifieke tijd wordt ingesteld voor een kookzone, wordt deze kookzone automatisch uitgeschakeld zodra deze tijd is verstreken. Deze functie kan worden gebruikt voor meerdere kookzones tegelijk.

Veiligheidsuitschakeling instellen

De kookzones waarop u de veiligheidsschakeling wilt toepassen moeten zijn ingeschakeld.

4. Om de timerinstellingen te annuleren, fl selecteert u de betreffende brander en raakt u de timertoets ® gedurende 2 seconden aan. Na een piep worden de timerinstellingen van de brander geannuleerd. As u de timertoets © gedurende 2 seconden aanraakt zonder een brander te selecteren worden de timerinstellingen voor de laatst gewijzigde brander geannuleerd.

1 se » erne de het AIS u de resterende tijd voor een kookzone wilt weergeven, gebruikt u de ER CO esbetreffende kookzone aan om he Timertoets @ nadat u de brander hebt geselecteerd & o knippersignaal voor de kookzone te De overeenkomstige indicator begint dan langzaam te knipperen OO QO Q activeren De instellingen kunnen worden gereset met de Timerinsteltoets (+ of —) Nadat de ingestelde periode is verlopen, wordt de kookzone automatisch uitgeschakeld, klinkt er een signaal en wordt dit op het display aangegeven. à 2. Druk op de tiptoets voor de timer ©. OPMERKING Tu ! Het getal 10 wordt boven de timer AIS u de instellingen sneller wilt wijzigen, houdt u de bedieningssensor + of — Weergegeven ingedrukt tot de gewenste waarde is bereikt. OPMERKING De standaardinstelling van de timer is 10. 3. Gebruik de Timerinsteltoets 1 {H- of —) om de gewenste … oO) tijd in te stellen, bijvoorbeeld 15 minuten, waarna de kookzone automatisch wordt uitgeschakeld De veiligheidsuitschakeling is nu geactiveerd OPMERKING De timer kan worden ingesteld op 1-99.

o 8 g £ È £ $ 5 a 8 x & 8 2

A Gebruik van de kKookplaat

Timer (optellen) 3. Het display van de brander wordt gewijzigd. Raak het opnieuw aan om

de brander uit te schakelen

Als u de opteltimer wilt gebruiken, moet het apparaat zijn ingeschakeld, maar mag geen enkele van de kookzones de timer als veiligheidsuitschakeling gebruiken.

1 Raak de tiptoets voor de timer 6) aan.

Op het timerdisplay wordt O9 Vermogensversterking weergegeven

De functie voor vermogensversterking P zorgt dat er extra vermogen voor de

kookzones beschikbaar komt. (Voorbeeld: om een grote hoeveelheid water aan

2. De opteltimerfunctie wordt de kook te brengen)

geactiveerd en de getallen op Kookzones Max. versterkingstijd het display nemen toe. Om de timerinstellingen te annuleren, raakt u 145 mm 10 min de Timertoets O) gedurende 210mm 10 min 8 2 seconden aan. Flex Plus voor of achter 10 min g 3. Alsu de timer wilt stoppen, raakt u de £ Timertoets o) aan Volledige Flex Plus 5 min $ Hierna keert de kookzone automatisch terug naar normaal vermogen {5 & OPMERKING & 1 Gebruik deze functie om bereide Onder bepaalde omstandigheden kan de vermogensversterking automatisch sl gerechten warm te houden. Raak de worden uitgeschakeld, om de interne elektronische onderdelen van de kookplaat a tiptoets voor de betreffende kookzone te beschermen. T aan. Het is bijvoorbeeld onmogelijk om tegelijkertijd maximaal vermogen toe te

passen op Flexzone achter en Flexzone voor.

2. Raak de tiptoets Warm houden &- aan

De kookzones kennen een maximaal vermogen.

Als dit maximum wordt overschreden doordat de Vermogensversterking P wordt ingeschakeld, wordt de temperatuurinstelling van een andere kookzone automatisch door de vermogensbeheerfunctie verlaagd.

+. Nrlennr.2zijn gekoppeld

+ Nr 3ennr. 4 zijn gekoppeld

De indicator voor deze kookzone

wisselt enkele seconden tussen de ingestelde temperatuur en de maximale temperatuurinstelling. Daarna verandert de indicator van de ingestelde temperatuur naar de maximale temperatuurinstelling.

De functie Onderbreken |[/D schakelt alle actieve kookzones tegelijkertijd

naar laag vermogen en vervolgens terug naar de eerder ingestelde temperatuurinstelling. Deze functie kan worden gebruikt om het bereidingsproces kort te onderbreken en vervolgens voort te zetten, bijvoorbeeld om een telefoongesprek aan te nemen.

Wanneer de functie Onderbreken ||/D is geactiveerd, worden alle tiptoetsen met uitzondering van de toetsen Onderbreken ||/}>, Vergrendeling & en de Aan/uit-toets (D uitgeschakeld. Als u de bereiding wilt hervatten, drukt u nogmaals op de toets Onderbreken ||/}.

Bedieningspaneel Display Raak Onderbreken ||/ÿ aan nl

Terug naar vorig vermogensniveau

Uitschakelen Raak Onderbreken ||/> aan

Met de flexfunctie kan de volledige linkerkookzone worden ingeschakeld voor gebruik met grotere pannen. (Voorbeeld: ovalen pannen, een vispan, enz.)

1. Raak de toets Flexzone

2. Voor het instellen van het temperatuurniveau voor koken, raakt u de Heat setting-toets (Temperatuurinstelling) aan.

OPMERKING Als u tijdens de werking de Flexzone-toets aanraakt, wordt de functie Flexzone uitgeschakeld.

OPMERKING Als u de Flexzone-toets aanraakt terwijl elke brander op een ander niveau werkt, wordt de brander op een hoog niveau ingesteld

o 8 g £ È £ $ 5 a 8 x & 8 2 ê h A

ER Gebruik van de kKookplaat

Suggesties voor het bereiden van bepaalde levensmiddelen

1. Raak de tiptoets Aan/Uit D ongeveer 1 à 2 seconden aan.

2. Raak de tiptoets Onderbreken ||/> binnen 10 seconden na het inschakelen gedurende 3 seconden

3. Het geluid wordt uitgeschakeld en OF wordt weergegeven op het display.

OPMERKING Na het inschakelen is het gedurende 10 seconden niet mogelijk om de Aan/Uit-toets voor het geluid te gebruiken.

0F & © + 4. Als u de geluidsinstelling wilt wijzigen, A herhaalt u stap 1 en 2. & _ A + Het geluid wordt ingeschakeld en On or 1 s. eo Ü . nm wordt weergegeven op het display.

De waarden in de onderstaande tabel zijn algemene richtlijnen. De vereiste temperatuurinstellingen voor de verschillende kookmethoden zijn afhankelijk van een aantal variabelen, zoals de kwaliteit van de gebruikte pannen en de hoeveelheid voedsel die wordt bereid

Instelling Bereidingswijze Praktische voorbeelden schakelaar Het verwarmen van grote hoeveelheden Verwarmen vloeistof, het koken van pasta, 14-15 Sauteren dichtschroeien van vlees (goulash Braden bruinen, vlees smoren) Intensief Steak, lendenstuk, gebakken aardappels, 8-11 Braden worst, pannenkoeken/poffertjes 7-10 Braden Schnitzel/karbonade, lever, vis, rissole, gebakken ei 5-7 Koken Het koken van tot 1,5 | vloeistof, aardappels, groenten Stomen Stomen en stoven van kleine 2-4 Stoven hoeveelheden groenten, rijst koken en Koken gerechten met melk 1-2 Smelten Boter smelten, gelatine oplossen, chocolade smelten

© OPMERKING De temperatuurinstellingen in de bovenstaande tabel vormen uitsluitend een indicatie.

© oPMERKING Al naar gelang de gebruikte pannen en de hoeveelheden voedsel dient u de temperatuurinstellingen aan te passen

Reiniging en behandeling

À WAARSCHUWING Reinigingsmiddelen mogen niet in contact komen met het verwarmde keramisch glazen oppervlak: Alle reinigingsmiddelen moeten na reiniging met voldoende schoon water worden verwijderd, aangezien ze anders een bijtend effect kunnen hebben wanneer het oppervliak wordt verwarmd. Gebruik geen agressieve reinigingsmiddelen zoals grill- of ovenspray en metalen of kunststof schuursponsjes.

OPMERKING Reinig het keramisch glazen oppervlak steeds na gebruik wanneer het nog net warm aanvoelt. Zo voorkomt u dat eventueel gemorst voedsel op het oppervlak vastbrandt. Verwijder kalkresten, watervlekken, vetspetters en metaalverkleuring met een speciale reiniger voor keramisch glas.

1. Veeg het keramisch glazen oppervlak met een vochtige doek schoon

2. Droog vegen met een schone doek. Er mogen geen resten van het reinigingsmiddel op het oppervlak achterblijven

3. Reinig het gehele keramisch glazen oppervlak minsten eenmaal per week met een speciaal reinigingsmiddel voor keramisch glas.

4. Neem het keramisch glazen oppervlak met voldoende water af en wrijf het met een niet-pluizende doek droog.

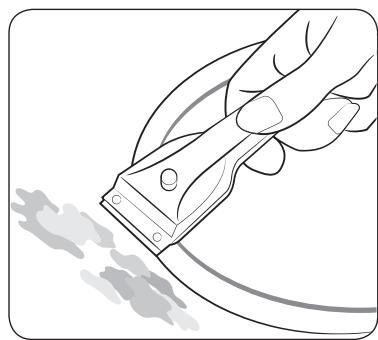

1. Gebruik voor het verwijderen van overgekookte etensresten en ander hardnekkig vuil een glasschraper.

2. Zet de glasschraper onder een hoek op het keramisch glazen oppervlak.

3. Verwijder het vuil door te schrapen.

OPMERKING Glasschrapers en reinigingsmiddelen voor keramisch glas zijn bij speciaalzaken verkrijgbaar.

Reiniging en behandeling

Frame van kookplaat (optioneel)

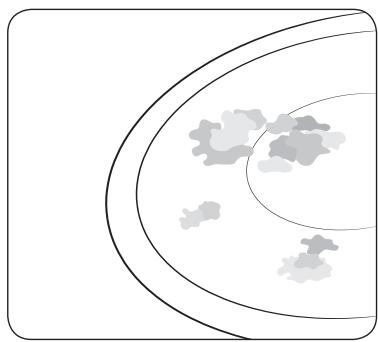

1 Verwijder vastgebrande suiker, gesmolten plastic, aluminiumfolie of andere materialen direct met een glasschraper terwijl ze nog heet zijn.

À WAARSCHUWING Pas op dat u zich niet verbrandt wanneer u de glasschraper op een hete kookzone gebruikt:

2. Reinig de kookplaat op de normale manier wanneer hij eenmaal is afgekoeld. Als de kookzone waarop iets is vastgesmolten inmiddels is afgekoeld, warmt u deze weer op om hem te reinigen

OPMERKING Krassen of donkere vlekken op het oppervlak van het keramische glas die bijvoorbeeld zijn veroorzaakt door een pan met scherpe randen kunnen niet worden verwijderd. Ze hebben echter geen nadelig effect op de werking van de kookplaat.

À WAARSCHUWING Gebruik nooit azijn, citroensap of ontkalkingsmiddelen op het frame van de kookplaat; dit leidt tot doffe vlekken

Veeg het frame met een vochtige doek schoon.

2. Maakt resten eerst met een natte doek vochtig. Veeg ze nu weg een wrijf de

Voorkom schade aan uw apparaat:

Gebruik de kookplaat nooit als werkblad of om dingen op te zetten.

Zet nooit een kookzone aan als er geen pan op staat of wanneer de pan leeg is

Keramisch glas is erg duurzaam en bestand tegen temperatuurschokken. maar het is niet onbreekbaar. Wanneer een scherp of hard object op de kookplaat valt, kan deze hierdoor worden beschadigd.

Plaats nooit pannen op het frame van de kookplaat. Dit kan leiden tot beschadigingen van de afwerking

Voorkom dat u zure vloeistoffen, bijvoorbeeld azijn, citroensap en ontkalkingsmiddelen op het frame van de kookplaat morst, aangezien dit soort middelen doffe plekken kan veroorzaken

Wanneer suiker of een gerecht dat met suiker is bereid in contact komt met een hete kookzone en smelt, moet dit direct met een glasschraper worden verwijderd terwijl het nog warm is. Als u dit soort vuil eerst laat afkoelen, kan bij het verwijderen beschadiging optreden:

Houd alle voorwerpen en materialen die kunnen smelten, bijvoorbeeld plastic, aluminiumfolie en ovenfolie uit de buurt van het keramisch glazen oppervlak. Als een dergelijk product op de kookplaat smelt, moet dit direct met een glasschraper worden verwijderd.

Veelgestelde vragen en probleemoplossing

Informatiecode Mogelijke oorzaak Oplossing Storingen kunnen het gevolg zijn van kleine kwesties, en u kunt dit helpen voorkomen aan co Controleer de tiptoets Schakel het apparaat opnieuw de hand van de volgende instructies. Probeer geen verdere reparaties uit te voeren indien de Automatisch bereiden. in met de Aan/uit-toets. Als het instructies hieronder niet helpen in de aangegeven gevallen. ci De waargenomen temperatuur porn es au u is hoger dan opgegeven alle stroom gedurende langer À WAARSCHUWING dan 30 seconden uit. Schakel Reparaties aan de apparatuur mogen alleen worden uitgevoerd door een gekwalificeerde e2 Controleer de tiptoets vervolgens het apparaat onderhoudstechnicus. Onjuist uitgevoerde reparaties kunnen aanzienlijke risico's opleveren Automatisch bereiden. opnieuw in en probeer het voor de gebruiker. Als uw apparaat gerepareerd moet worden, neemt u contact op met het A2 De DC-motor functioneert niet opnieuw. Als het probleem servicecentrum vanwege problemen met de PCB | desondanks aanhoudt, neemt u Probleem Mogelijke oorzaak Oplossing of bedrading of een elektrische | contact op met een plaatselijk storing aan het motorblad. servicecentrum Wat moet ik doen als de Is de zekering in Als dit meerdere malen kookzones niet werken? de stoppenkast achtereen gebeurt, belt u do De tiptoets is langer dan Contraleer of de tiptoetsen nat doorgeslagen? een elektricien. 8 seconden ingedrukt. zijn of ingedrukt zijn. Als het — probleem aanhoudi, schakelt u Wat moet ik doen als ik De Aan/Uit-toets is per Is het apparent het apparaat opnieuwr in met de de Kookzones niet kan ongeluk geactiveerd. ingeschakeld Aan/uit-toets. Als het probleem inschakelen? Het bedieningspaneel is Maak het desondanks aanhoudt, neemt u gedeeltelijk bedekt met bedieningspaneel contact op met een plaatselijk een vochtige doek of schoon. servicecentrum: vloeistof. . F0 Communicatie tussen de hoofd- | Schakel het apparaat opnieuw re nl er PCB en sub-PCBS is mislukt. in met de Aan/uit-toets. Als het ! H robleem aanhoudt, schakelt u behalve de indicator voor Het bedieningspaneel is Maëk het F2 De aanraake1C communiceert le stroom gedurende langer deeltelijk bedekt met bedieningspaneel niet naar behoren 9 9 restwarmte H, h ge S dan 30 seconden uit. Schakel ineens uitgaat? een vochtige doek of schoon.

Wat moet ik doen als de kookzones zijn uitgeschakeld en er geen restwarmte wordt aangegeven op het display?

Is de kookzone slechts kort gebruikt zodat er geen restwarmte is?

Als de kookzone heet is, neemt u contact op met een plaatselijk servicecentrum.

het apparaat opnieuw in.

Als het probleem desondanks aanhoudt, neemt U contact op met een plaatselijk servicecentrum

Wat moet ik doen als ik de kookzones niet kan in- of uitschakelen?

Dit kan de volgende oorzaken hebben:

+ Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof.

+ Het kinderslot is geactiveerd en op het display staat "L"

Wat moet ik doen als het J{-display knippert?

Controleer het volgende:

+ Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof. Druk op de Aan/Uit-toets om het apparaat te resetten.

+ Als er vloeistof over het bedieningspaneel is gestroomd, veegt u de vloeistof weg.

Wat moet ik doen als het£ !-display knippert?

Controleer het volgende:

+ De kookplaat is oververhit geraakt vanwege onjuist gebruik.

+ Raak nadat de kookplaat is afgekoeld de Aan/Uit-toets aan om het apparaat te resetten

Wat moet ik doen als het !-display knippert?

Controleer het volgende:

+ De pan is ongeschikt of te klein, of er is geen pan op de kookzone geplaatst.

+ Als u een geschikte pan gebruikt, verdwijnt de melding automatisch.

Wat moet ik doen als de koelventilator draait nadat de kookplaat is

Controleer het volgende:

+ Als u klaar bent met het gebruik van de kookplaat, draait de koelventilator automatisch om het apparaat af te koelen.

+ Wanneer de elektronica van de kookplaat is afgekoeld of de max. tijd van 10 minuten is verstreken, wordt de koelventilator uitgeschakeld

+ Als u onnodig een monteur laat komen als gevolg van een bedieningsprobleem, kan dit voor u kosten opleveren, ook tijdens de garantietermijn

Raadpleeg voordat u een monteur laat komen voor reparatie of onderhoud eerst het gedeelte "Probleemoplossing”. Als u dan nog steeds hulp nodig heeft, volgt u de onderstaande aanwijzingen.

Betreft het een technische storing?

Als dit het geval is, neemt u contact op met het servicecentrum.

Zorg altijd dat u gegevens bij de hand hebt voordat u belt. Zo wordt het

eenvoudiger om het probleem vast te stellen en te bepalen of er een monteur

moet worden gestuurd

Zorg dat u de volgende gegevens klaar hebt:

+ Waaruit bestaat het probleem?

+ Onder welke omstandigheden doet het probleem zich voor?

Houd het model en het serienummer van uw apparaat gereed wanneer u belt.

Deze gegevens vindt u op het typeplaatje:

+ Beschrijving model

+ S/N-code (15 cijfers)

Wij raden u aan deze informatie hier te noteren voor uw gemak.

Wanneer kost service geld, zelfs tijdens de garantieperiode?

+ Als u het probleem zelf had kunnen verhelpen door een van de oplossingen te volgen die werd aangedragen onder "Probleemoplossing"

+ Als de servicemonteur meerdere bezoeken moet afleggen omdat u voor het eerste bezoek niet alle vereiste informatie hebt doorgegeven en hij daardoor extra onderdelen moet gaan halen. Als u het telefoongesprek goed voorbereidt zoals hierboven is aangegeven, kunt u zich deze kosten besparen

Tips voor energiebesparing

Breedte 600 mm Naam van leverancier Samsung Electronics co. Ltd. Afmetingen apparaat Diepte 520 mm Identificatie Van het model NZ64K5747BK Hoogte 56 mm Type kookplaat Inbouw Breedte 560 mm Verwarmingstechnologie Inductiekookzones en -kookgebied Afmetingen uitsnede Diepte 490 mm Aantal kookzones en/of -gebieden 3 werkblad Hoogte 72 mm Voor circulaire kookzones of Radius hoek 3 mm -gebieden: diameter van bruikbaar 210 cm. 14,5 cm n oppervlak per elektrisch verwarmde ‘ Aansluitingsvoltage 220 - 240 V - 50 / 60 Hz kookzone (2) CSA TEE EST 7.2KW Voor niet-circulaire Kookzones Netto 12,7 Kg of -gebieden: lengte en breedte Gewicht Bruto 15,5 kg van bruikbaar opperviak per 20,0 x 38,0 cm - elektrisch verwarmd(e) kookzone of Kookzones kookgebied (L x W) Energieverbruik per kookzone of 9 21.0 cm: 182,5 Wh/kg Positie Diameter Aan/Uit -gebied, berekend per kg @ 14,5 cm: 192,5 Wh/kg Rechtsvoor 210 mm 2200 W / Versterkt 3200 W (EC etes koten) 20,0 x 38,0 cm: 196,7 Wh/Kkg Rechtsachter 145 mm 1400 W / Versterkt 2000 W Energieverbruik van de kookplaat, 190.7 Wh/k , / GE _ 1800 W / Versterkt 2600 W berekend per Kg (EC cles oki) 9 Flex achter - 1800 W / Versterkt 2600 W * Gegevens bepaald in overeenstemming met standaard EN 60350-2 en Volledige flex Eu 3300 W / Versterkt 3600 W Commissieverordeningen (EU) Nr 66/2014.

+ Zorg altijd dat de potten en pannen op de kookplaat staan voordat u de

+ Verontreinigde kookzones en onderzijden van pannen leiden tot een hoger

+ Het gebruik van een hogedrukpan verkort de kooktijd
