Merk	Samsung
Model	NZ63J9770EK/EF
Producttype	Inbouw inductiekookplaat
Afmetingen (B x D x H)	600 x 520 x 56 mm
Uitsnijafmetingen (B x D)	560 x 490 mm, hoekradius 3 mm
Nettogewicht	13,4 kg
Brutogewicht	15,9 kg
Elektrische voeding	220-240 V ~ 50/60 Hz
Totaal maximaal vermogen	6,8 kW
Aantal kookzones	4 inductiezones
Kookzones	Rechter zone ∅220 mm (2200 W / vol vermogen 3200 W) Flex voorzone (1800 W / 2600 W) Flex achterzone (1800 W / 2600 W) Volledige Wide Flex zone (3300 W / 3600 W)
Belangrijkste functies	Virtuele vlam, magnetische afneembare knop, Flex-bediening, vol vermogen (P), pauze, warm houden, timer (0-99 min), kinderslot, automatische pannendetectie, veiligheidsuitschakeling, restwarmte-indicator
Bediening	Aanraaktoetsen + draaibare magnetische knop
Display	Digitaal (niveaus 1-15, P, H, foutcodes)
Materiaal oppervlak	Keramisch glas
Reiniging en onderhoud	Keramisch glas oppervlak: zachte reiniging met vochtige doek en speciale keramisch glas reiniger; krabber voor hardnekkig vuil; frame reinigen met vochtige doek (vermijd azijn, citroen).
Veiligheid	Automatische veiligheidsuitschakeling (afhankelijk van vermogensniveau), kinderslot, oververhittingsbeveiliging, detectie van ongeschikte pan, uitschakeling bij vloeistof op bediening
Reserveonderdelen	Magnetische afneembare knop (vervangbaar via klantenservice). Andere onderdelen verkrijgbaar bij Samsung klantenservice.
Repareerbaarheid	Reparaties uitsluitend door gekwalificeerde technicus. Neem contact op met de Samsung klantenservice voor elke service.
Algemene informatie	Gebruiksaanwijzing beschikbaar in het Frans, 144 pagina's. Geschikt voor pannen met magnetische bodem (staal, gietijzer, geschikt roestvrij staal).

Veelgestelde vragen - NZ63J9770EK/EF SAMSUNG

Wat moet ik doen als de kookzones niet inschakelen?

Controleer of het apparaat onder spanning staat (Aan/Uit-toets). Zorg ervoor dat het bedieningspaneel niet bedekt is met een vochtige doek of vloeistof. Reinig het indien nodig. Controleer ook of de zekeringen van de installatie intact zijn.

Wat betekent de weergave [ ] (haakjes) op een zone?

De weergave [ ] geeft aan dat het gebruikte kookgerei ongeschikt is (niet magnetisch), te klein, of dat er geen kookgerei op de zone staat. Gebruik inductiegeschikt kookgerei met een geschikte bodem. Het bericht verdwijnt automatisch bij een correct kookgerei.

Hoe activeer ik het kinderslot?

Druk ongeveer 3 seconden op de vergrendelingstoets. Er klinkt een pieptoon en het symbool verschijnt op het display. Om uit te schakelen, herhaal dezelfde handeling.

Hoe stel ik de timer in voor automatisch uitschakelen?

Zet de gewenste kookzone aan en druk vervolgens op de timertoets. Het getal 10 verschijnt. Gebruik de + of - toetsen om de duur in te stellen (0 tot 99 minuten). Zodra de tijd om is, schakelt de zone automatisch uit.

Wat moet ik doen als foutcode C0 of C1 verschijnt?

Herstart het apparaat met de Aan/Uit-toets. Als het probleem aanhoudt, haal de stekker er langer dan 30 seconden uit en steek hem er weer in. Als de code opnieuw verschijnt, neem dan contact op met de Samsung klantenservice.

Waarom blijft de ventilator draaien nadat de kookplaat is uitgeschakeld?

Dat is normaal: de ventilator koelt de elektronische componenten. Hij stopt automatisch zodra de interne temperatuur is gedaald. Maak u geen zorgen.

Hoe reinig ik keramisch glas zonder het te beschadigen?

Wacht tot het oppervlak is afgekoeld. Gebruik een vochtige doek en een speciale keramisch glas reiniger. Voor hardnekkig vuil gebruik een glasschraper met schuine stand van het mes. Vermijd schurende of bijtende producten.

Welke soorten kookgerei zijn geschikt voor inductie?

Gebruik pannen met een magnetische bodem: staal, gietijzer, roestvrij staal (indien aanbevolen door fabrikant). Controleer met een magneet: als hij blijft plakken, is het geschikt. Vermijd aluminium, koper, glas en keramiek.

Hoe bespaar ik energie met deze kookplaat?

Plaats altijd de pan op de zone voordat u inschakelt. Gebruik deksels. Zet de zone iets voor het einde van het koken uit om te profiteren van restwarmte. Houd het oppervlak en de bodems schoon.

Wat moet ik doen als de kookplaat geluiden maakt (kraken, fluiten)?

Deze geluiden zijn normaal: kraken door verschillende materialen, fluiten bij meerdere actieve zones, blazen bij hoog vermogen, elektrisch klikken. Ze duiden niet op een defect.

GEBRUIKSAANWIJZING NZ63J9770EK/EF SAMSUNG

gebruikershandleiding

NZ63J9770EK

SAMSUNG

SAMSUNG

Inhoud

Over deze handleiding 4

In deze gebruikershandleiding worden de volgende symbolen gebruikt: 4

Modelnaam en serienummer 4

Veiligheidsinstructies 5

Verpakkingsmateriaal opruimen 9

De juiste wijze om uw oude apparatuur af te voeren 9

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) 10

Installatie van de kookplaat 11

Veiligheidsinstructies voor de installateur 11

Aansluiting op de stroomvoorziening 12

Installatie in het werkblad 14

Onderdelen en kenmerken 19

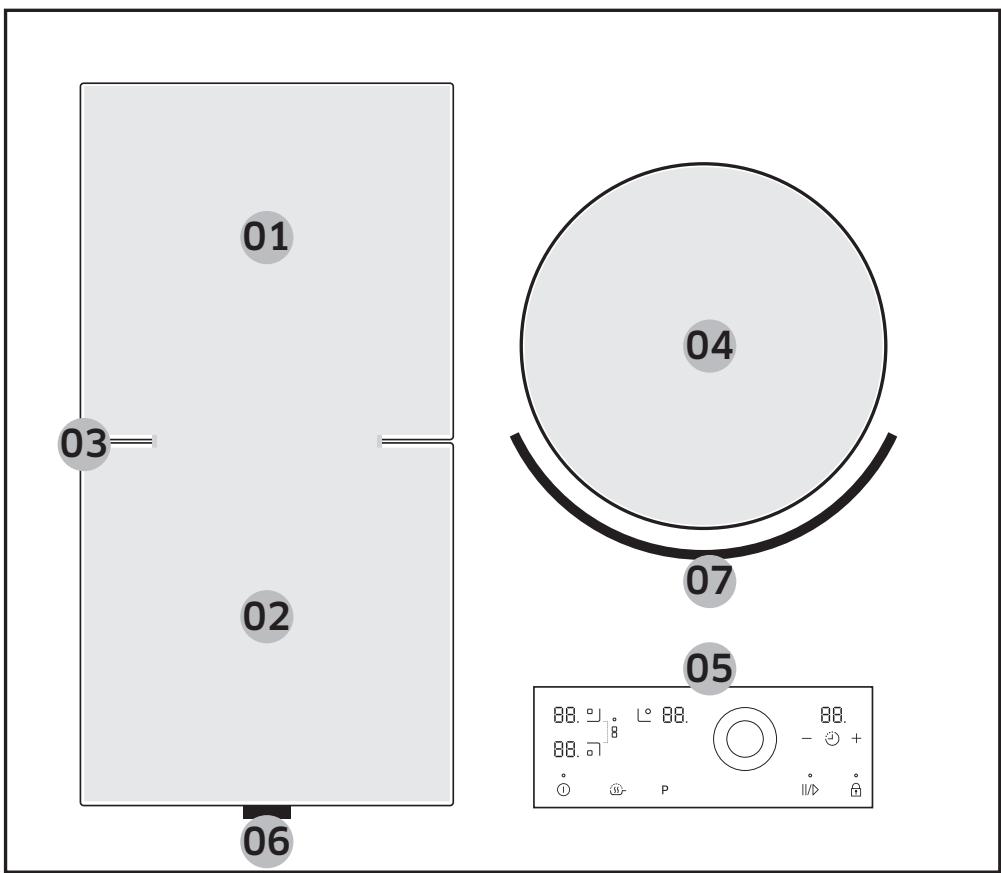

Kookzones 19

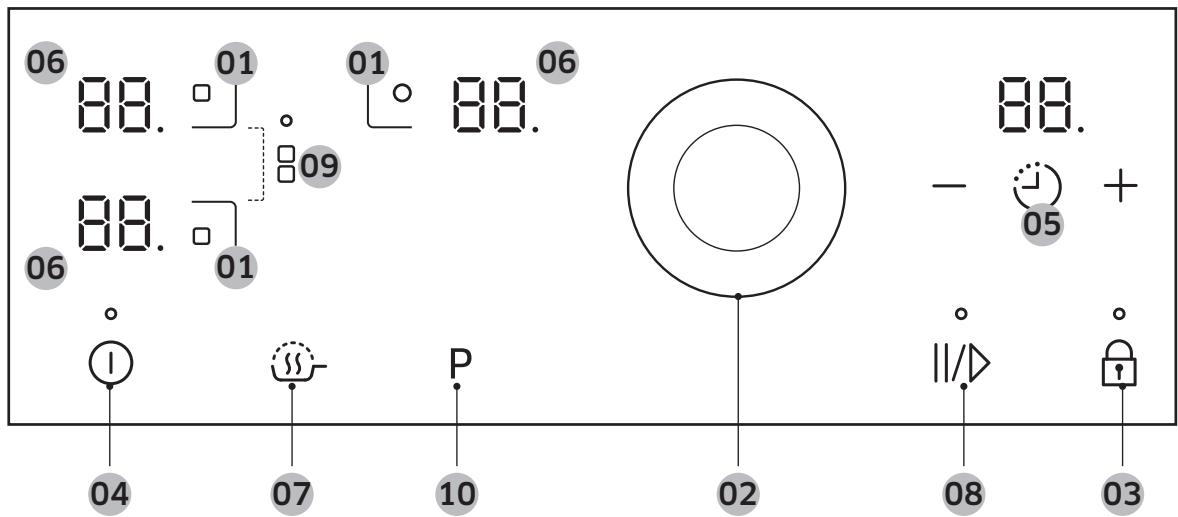

Bedieningspaneel 20

Onderdelen 21

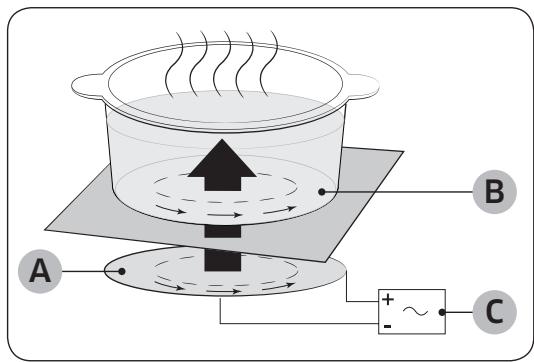

Verhitting door inductie 21

De belangrijkste functies van uw apparaat 22

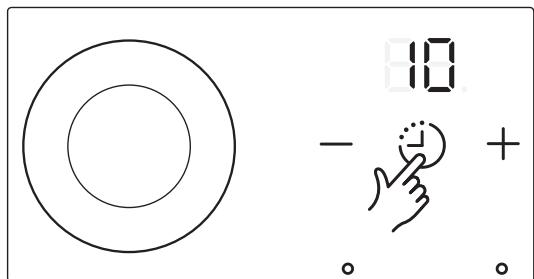

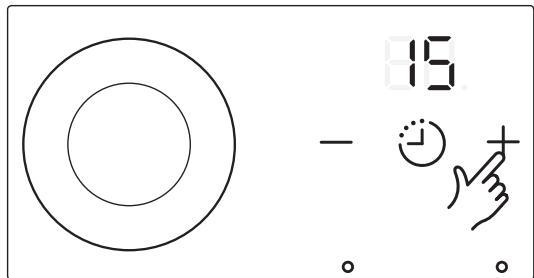

Veiligheidsuitschakeling 23

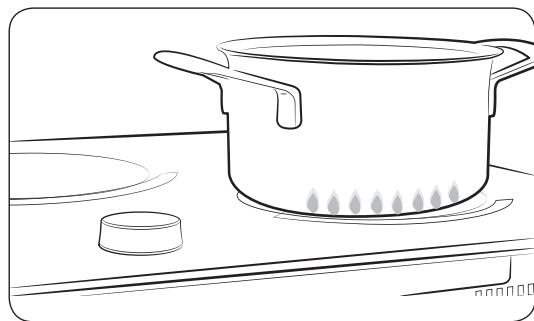

Virtual Flame Technology 24

Restwarmte-indicator 25

Temperatuurdetectie 25

Gebruik van de kookplaat 26

Eerste reiniging 26

Pannen voor inductiekookzones 26

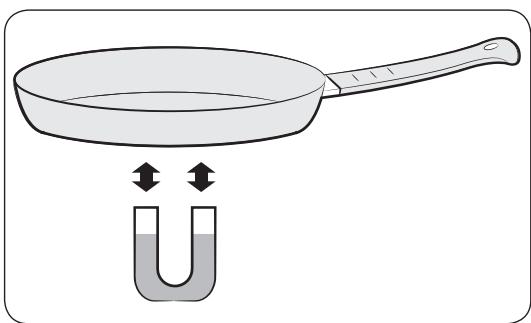

Geschiktheidstest 27

Panformaat 27

Bedieningsgeluiden 27

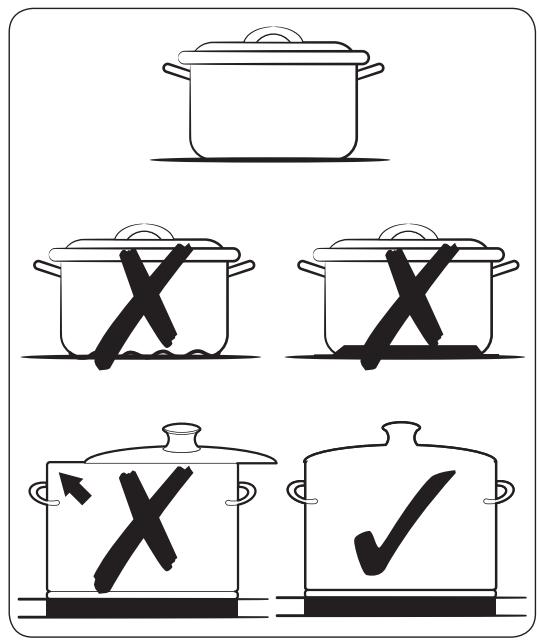

Gebruik geschikte pannen 28

De tiptoetsbediening gebruiken 29

Het apparaat inschakelen 29

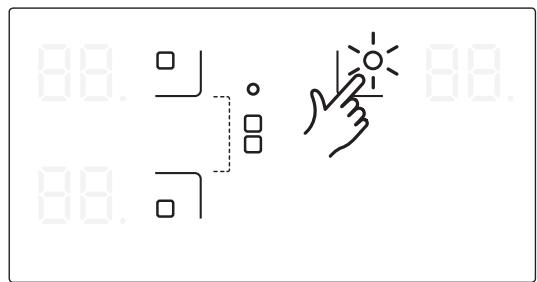

Selecteer de gewenste temperatuurinstelling. 30

Het apparaat uitschakelen 31

Snelle stop 31

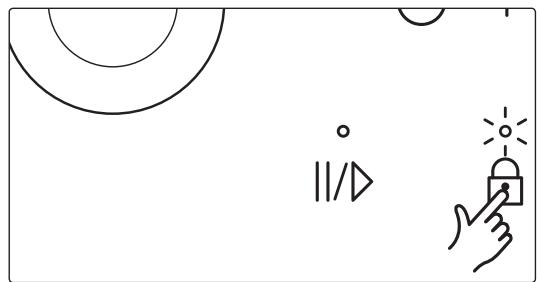

Het kinderslot gebruiken 32

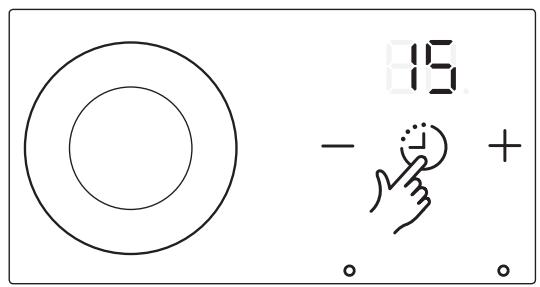

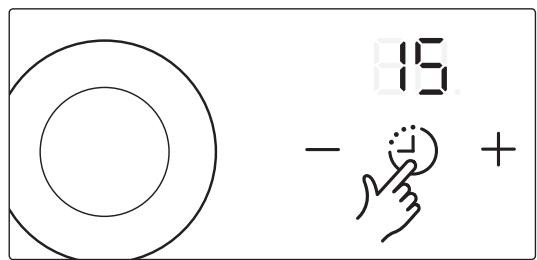

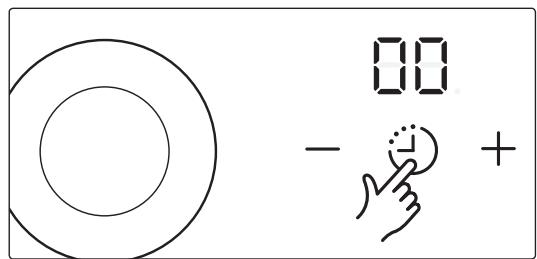

Timer 33

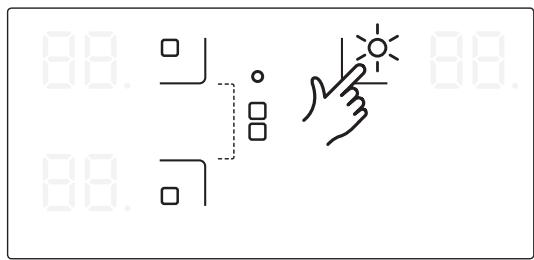

Warm houden gebruiken 35

2 Nederlands

Vermogensversterking 35

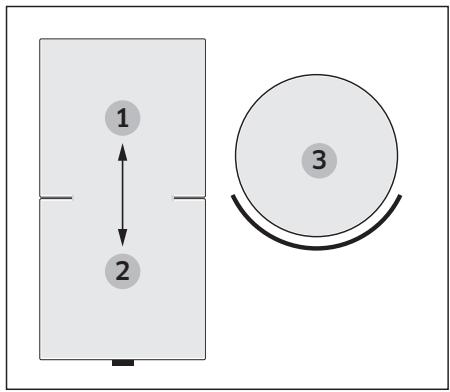

Energiebeheer 36
Onderbreken 36

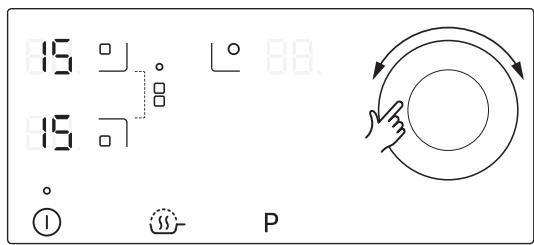

Flexzones 37

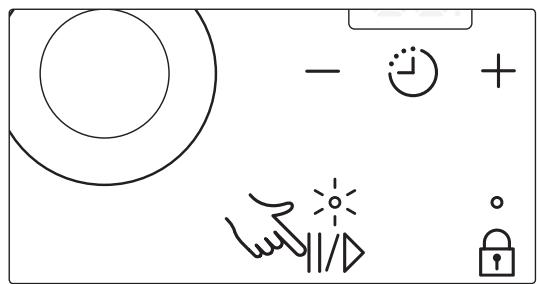

Geluid aan/uit 38
Suggesties voor het bereiden van bepaalde levensmiddelen 39

Reiniging en behandeling 40

Kookplaat 40
Lichte bevuiling 40

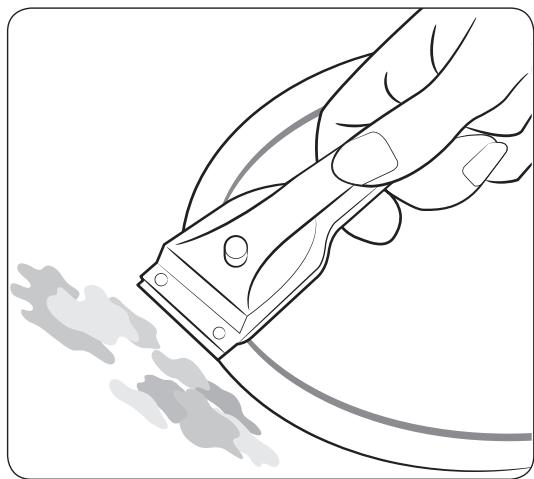

Hardnekkig vuil 41

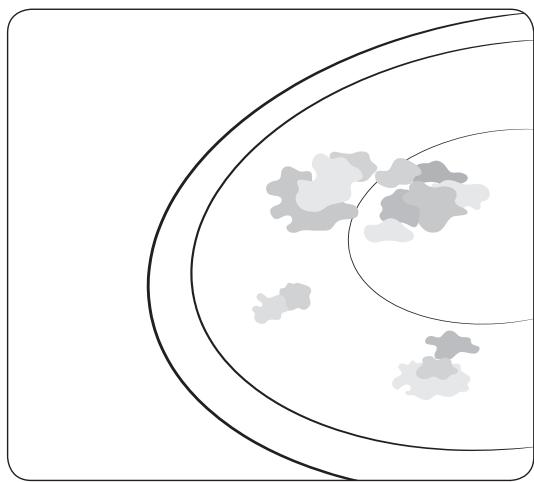

Probleemvuil 41
Frame van kookplaat (optioneel) 42
Voorkom schade aan uw apparaat: 42

Garantie en service 43

Veelgestelde vragen en probleemoplossing 43

Service 45

Productinformatie 47

Over deze handleiding

Neemt u even rustig de tijd om deze gebruiksaanwijzing door te lezen alvorens u het apparaat aansluit en let daarbij in het bijzonder op de veiligheidsinformatie in de volgende paragraaf. Bewaar deze gebruiksaanwijzing zodat u er ook in de toekomst gebruik van kunt maken.

Wanneer u het apparaat verkoopt of overdraagt, dient u de gebruiksaanwijzing bij te voegen.

In deze gebruikershandleiding worden de volgende symbolen gebruikt:

⚠ WAARSCHUWING

Risico's of onveilige situaties die kunnen leiden tot ernstig lichamelijk letsel of de dood.

LET OP

Risico's of onveilige situaties die kunnen leiden tot licht lichamelijk letsel of schade aan eigendommen.

LET OP

Om de kans op brand, explosies, elektrische schokken of persoonlijk letsel bij het gebruik van uw kookplaat te verminderen, dient u deze veiligheidsvoorschriften te volgen.

OPMERKING

Handige tips, aanbevelingen of informatie over het gebruik van het product.

Modelnaam en serienummer

Zowel de modelnaam als het serienummer staan op een etiket op de onderzijde van de kookplaat.

Noteer de informatie op, of bevestig het extra productetiket (op de bovenzijde van het product) aan deze pagina voor later gebruik.

Modelnaam

Serienummer

4 Nederlands

Veiligheidsinstructies

De veiligheidsvoorzieningen van dit apparaat voldoen aan alle technische normen en veiligheidsnormen op dit gebied. Als producent van dit product zijn wij echter van mening dat het van belang is dat u de volgende veiligheidsinstructies grondig doorneemt.

⚠ WAARSCHUWING

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid.

Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

Het apparaat moet na de installatie kunnen worden afgesloten van de stroomvoorziening. U kunt in loskoppeling van het apparaat voorzien door de stekker toegankelijk te laten of door een schakelaar in de bedrading in te bouwen overeenkomstig de richtlijnen voor bedrading.

Als de kookplaat barsten vertoont, schakelt u het apparaat uit om een eventuele elektrische schok te voorkomen.

Het apparaat wordt heet tijdens het gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de kookplaat nooit aanraakt.

Bereikbare onderdelen kunnen heet worden tijdens het gebruik. Houd jonge kinderen uit de buurt.

Gebruik geen stoomreiniger om het product te reinigen.

Veiligheidsinstructies

Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien deze heet kunnen worden.

Schakel na gebruik de desbetreffende kookzone uit via het bijbehorende bedieningselement en vertrouw niet slechts op de pandetector.

Gebruik geen ruwe schuurmiddelen of scherpe metalen schrapers voor het reinigen van de glazen kookplaat. Het oppervlak raakt hierdoor bekrast, waardoor het glas kan barsten.

Dit apparaat is niet bedoeld voor bediening met een externe timer of een apart systeem voor bediening op afstand.

Het apparaat en de bereikbare onderdelen ervan worden heet tijdens gebruik. Zorg ervoor dat u de verwarmingselementen binnen in de kookplaat nooit aanraakt. Kinderen jonger dan acht jaar moeten uit de buurt van het apparaat worden gehouden, tenzij ze onder voortdurend toezicht staan.

Dit apparaat kan door kinderen vanaf acht jaar en door personen met een verminderd fysiek, zintuiglijk of mentaal vermogen, of gebrek aan ervaring en kennis, worden gebruikt als ze onder toezicht staan of instructies hebben gekregen omtrent het veilige gebruik van het apparaat en ze de risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen alleen onder toezicht reinigings- en onderhoudswerkzaamheden uitvoeren.

Als u met vet en olie op een kookplaat kookt en dit niet in de gaten houdt, kan dit gevaarlijk zijn en tot brand leiden.

Probeer NOOIT brand te blussen met water, maar schakel het apparaat uit en bedek de vlammen bijvoorbeeld met een deksel of een branddeken.

Brandgevaar: plaats geen voorwerpen op de kookplaten.

Wanneer het apparaat in gebruik is, kunnen bepaalde toegankelijke oppervlakken heet worden.

Houd het apparaat en het netsnoer buiten het bereik van kinderen die jonger dan acht jaar zijn.

⚠ LET OP

Zorg dat het apparaat op de juiste manier is geïnstalleerd en geaard door een gekwalificeerde monteur.

Het apparaat mag alleen worden onderhouden door onderhoudspersoneel dat hiervoor gekwalificeerd is. Reparaties die worden uitgevoerd door niet-gekwalificeerde personen kunnen tot ernstig letsel of storingen leiden. Als uw apparaat moet worden gerepareerd, neemt u hiervoor contact op met uw plaatselijke servicecentrum. Het niet opvolgen van deze instructies kan leiden tot schade en het vervallen van uw garantie.

Apparaten voor inbouw mogen pas worden gebruikt nadat ze zijn ingebouwd in kasten of werkbladen die aan de geldende normen voldoen. Hierdoor wordt contact met de elektrische eenheden voorkomen, zoals voorgeschreven in de geldende veiligheidsnormen.

Wanneer het apparaat een storing vertoont, breekt, scheurt of er barsten in ontstaan:

• schakelt u alle kookzones uit;
- de kookplaat van de stroomvoorziening afsluiten; en
- neemt u contact op met uw plaatselijke servicecentrum.

Als de kookplaat barst, schakelt u het apparaat uit om een eventuele elektrische schok te voorkomen. U kunt de kookplaat pas weer gebruiken wanneer het glazen oppervlak is vervangen.

Veiligheidsinstructies

Gebruik de kookplaat nooit om aluminiumfolie, producten die in aluminiumfolie zijn gewikkeld of bevroren levensmiddelen in een aluminium verpakking te verhitten.

Vloeistoffen tussen de onderkant van de pan en de kookplaat kunnen stoom onder hoge druk produceren. Hierdoor kan de pan omhoog springen.

Zorg er altijd voor dat de kookplaat en de onderkant van de pan droog blijven.

De kookzones worden warm wanneer u kookt.

Houd kleine kinderen altijd uit de buurt van het apparaat.

Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen gevaarlijk voor kinderen kunnen zijn.

Dit apparaat mag alleen worden gebruikt voor de normale bereiding van voedsel in een huishouden. Het is niet geschikt voor commercieel of industrieel gebruik.

Gebruik de kookplaat nooit om een ruimte te verwarmen.

Let op wanneer u elektrische apparaten aansluit op een stopcontact in de buurt van de kookplaat. Snoeren mogen nooit in aanraking met de kookplaat komen.

Oververhitte vetten en olie kunnen snel ontvlammen. Blijf altijd bij het apparaat wanneer u voedsel bereidt in vetten of olie, bijvoorbeeld wanneer u friet bakt.

Schakel de kookzones na gebruik uit.

Houd de bedieningszones schoon en droog.

Plaats nooit ontbrandbare items op de kookplaat i.v.m. brandgevaar.

Onzorgvuldig gebruik van het apparaat kan tot brandwonden leiden.

Snoeren van elektrische apparaten mogen nooit in aanraking komen met het hete oppervlak van de kookplaat of hete pannen.

Gebruik de kookplaat niet om kleding te drogen.

Gebruikers met een pacemaker of een actief hartimplantaat moeten met hun bovenlichaam ten minste 30 cm afstand tot ingeschakelde inductiezones bewaren. Raadpleeg bij twijfel de fabrikant van het apparaat of een arts. (Alleen modellen met een inductiekookplaat)

Probeer het apparaat niet eigenhandig te repareren, te demonteren of aan te passen.

Schakel de apparatuur altijd uit alvorens u deze gaat reinigen.

Volg bij het reinigen van de kookplaat de aanwijzingen in deze gebruiksaanwijzing.

Verpakkingsmateriaal opruimen

⚠ WAARSCHUWING

Alle gebruikte verpakkingsmaterialen zijn volledig recyclebaar. Vellen en harde schuimdelen zijn op de geëigende manier gemarkeerd. Let er bij de verwijdering van verpakkingsmateriaal en oude apparaten op dat u zich houdt aan veiligheids- en milieuvoorschriften.

De juiste wijze om uw oude apparatuur af te voeren

WAARSCHUWING

Voordat u het oude apparaat afvoert, dient u het onklaar te laten maken om te voorkomen dat het een veiligheidsrisico vormt. Met dit doel laat u een bevoegd technicus het apparaat loskoppelen van de stroomvoorziening en het netsnoer verwijderen.

Het apparaat mag niet worden meegegeven met het huisvuil.

Informatie over het ophalen van grofvuil en eventuele stortplaatsen is beschikbaar bij de milieudienst van uw gemeente.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

(Van toepassing in landen waar afval gescheiden wordt ingezameld)

Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.

Ga voor informatie over de milieuverbintenissen en productspecifieke wettelijke verplichtingen van Samsung naar: samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

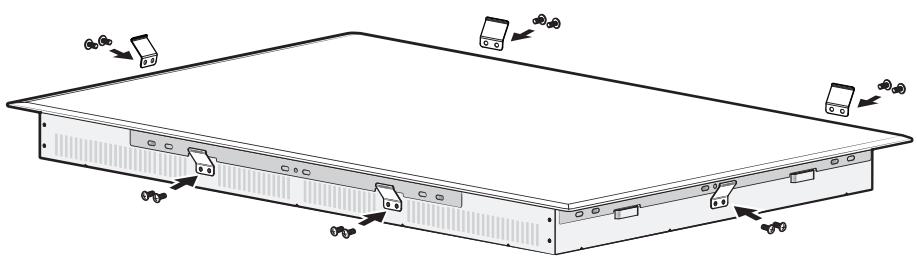

Installatie van de kookplaat

⚠ WAARSCHUWING

Zorg dat uw apparaat uitsluitend wordt geïnstalleerd en geaard door een gekwalificeerde monteur.

Houdt u zich aan deze instructie. De garantie geldt niet voor enige vorm van schade die het gevolg is van onjuiste installatie.

Technische gegevens zijn te vinden achterin deze gebruiksaanwijzing.

Veiligheidsinstructies voor de installateur

• De elektrische installatie van het apparaat moet zodanig zijn dat het aan beide polen kan worden afgesloten van de stroom en dat de contacten ten minste 3 mm van elkaar verwijderd kunnen worden. Geschikte installaties hiervoor zijn ondermeer smeltveiligheden, zekeringen (schroefzekeringen moeten uit de houder worden genomen), aardlekschakelaars en contactors.
• Op het gebied van de brandveiligheid voldoet dit apparaat aan EN 60335 - 2 - 6. Dit type apparaat kan worden geïnstalleerd naast een hoge kast of een wand aan één kant.
• De installatie moet bescherming bieden tegen schokken.
• De keukeneenheid waarin het apparaat wordt gemonteerd moet voldoen aan de stabiliteitseisen van DIN 68930.

• Als beschermende maatregel tegen vocht dienen alle open oppervlakken te worden afgesloten met een geschikt afdichtingskit.

• Op betegelde werkbladen moeten de voegen in de omgeving van de kookplaat volledig zijn gevuld met voegspecie.

• Bij werkbladen van natuursteen, kunststof en aardewerk moeten de veren worden vastgezet met een geschikte kunsthars of een menglijm.
• Zorg dat de afdichting goed aansluit op het werkblad en dat er geen openingen ontstaan. Gebruik nooit extra siliconenkit; hierdoor wordt verwijdering bij onderhoud en reparaties erg moeilijk.
• De kookplaat moet van onderaf omhoog worden geduwd om hem te kunnen uitnemen.
• Er kan een plank onder de kookplaat worden geplaatst.
• De ventilatieopening tussen het werkblad en de voorkant van de eenheid eronder mag niet worden afgedekt.

Installatie van de kookplaat

Aansluiting op de stroomvoorziening

Alvorens u overgaat tot aansluiting, controleert u of het nominale voltage, d.w.z. het voltage op het typeplaatje, overeenkomt met het aangeboden voltage van de stroomvoorziening. Dit plaatje vindt u onder aan de behuizing van de kookplaat.

WAARSCHUWING

Sluit de stroom af alvorens u de bedrading aansluit.

Het verwarmingselement heeft een voltage van AC 230 V \~. Het apparaat werkt echter ook prima op oudere netwerken met AC 220 V \~ of AC 240 V \~. De kookplaat moet zodanig worden aangesloten dat hij aan beide polen kan worden afgesloten van de stroom en dat de contactpunten ten minste 3 mm van elkaar verwijderd kunnen worden, bijvoorbeeld door middel van smeltveiligheden, zekeringen (schroefzekeringen moeten uit de houder worden genomen), aardlekschakelaars en contactors.

⚠ WAARSCHUWING

De kabelaansluitingen moeten voldoen aan de regelgeving en de schroeven van de aansluitingen moeten stevig worden aangedraaid.

⚠ WAARSCHUWING

Wanneer de kookplaat eenmaal is aangesloten op de stroomvoorziening, controleert u of alle kookzones gereed zijn voor gebruik door ze een voor een in te schakelen en met geschikte pannen op maximaal te zetten.

⚠ WAARSCHUWING

Let op (naleving) van de juiste aansluiting van fase en neutraal bij de aansluitingen in huis en van het apparaat (aansluitschema's); anders kunnen onderdelen beschadigd raken. De garantie geldt niet voor schades die zijn ontstaan door onjuiste installatie.

⚠ WAARSCHUWING

Als het netsnoer is beschadigd, moet u het laten vervangen door de fabrikant of de onderhoudsdienst van de leverancier, of door een andere gekwalificeerde monteur, om gevaarlijke situaties te voorkomen.

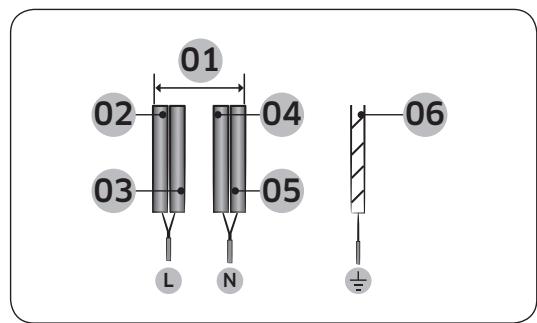

01 02 03 L N 04 05 06

01 02 03 04 L1 L2 05 06 07 N

01 02 03 L1 N1 04 05 06 L2 N2 07 ±

1 N \~ (32 A)

01	220 - 240 V ~	04	Blauw
02	Bruin	05	Grijs
03	Zwart	06	Groen/Geel

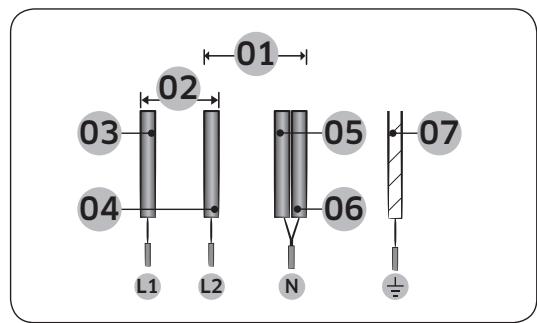

2 N \~ (16 A): Scheid de 2-fasige draden (L1 en L2) vóór aansluiting.

01	220 - 240 V ~	05	Blauw
02	380 - 415 V ~	06	Grijs
03	Bruin	07	Groen/Geel
04	Zwart

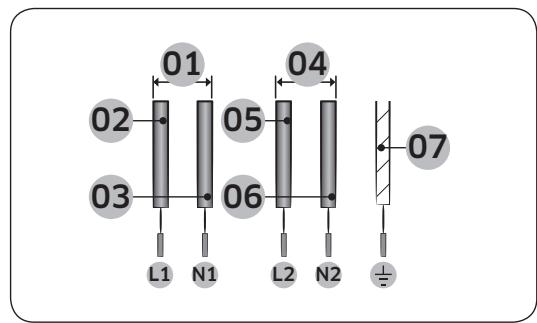

2 x 1 N \~ (16 A): Scheid de draden vóór aansluiting.

01	220 - 240 V ~	05	Zwart
02	Bruin	06	Grijs
03	Blauw	07	Groen/Geel
04	220 - 240 V ~

⚠ WAARSCHUWING

Volg voor een correcte aansluiting op de stroomtoevoer het bedradingsschema dat in de buurt van de aansluitingen te vinden is.

Installatie van de kookplaat

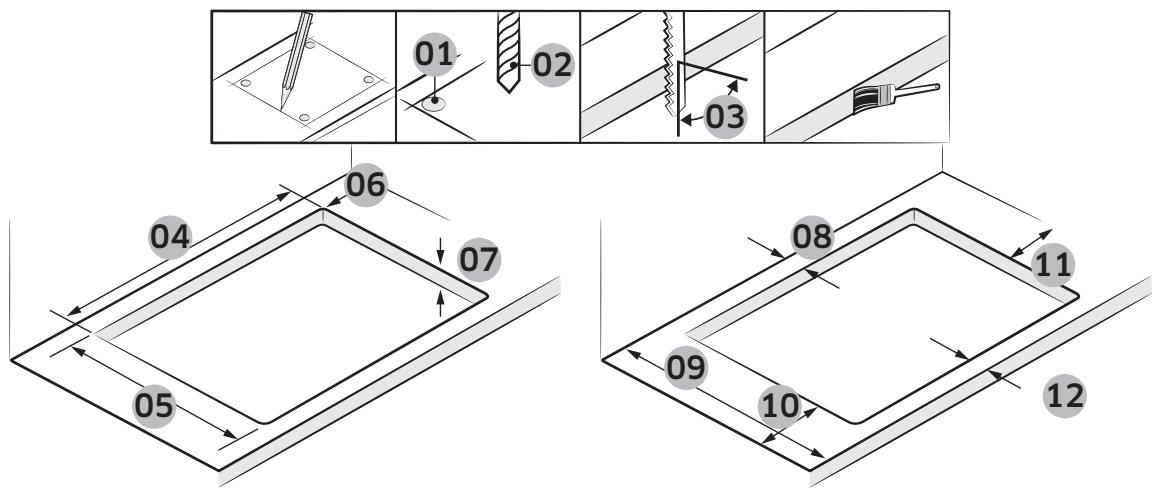

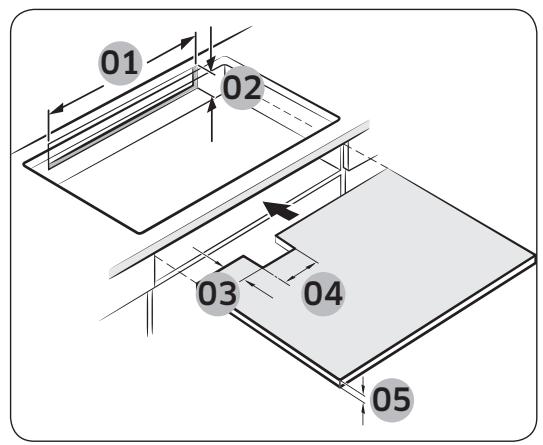

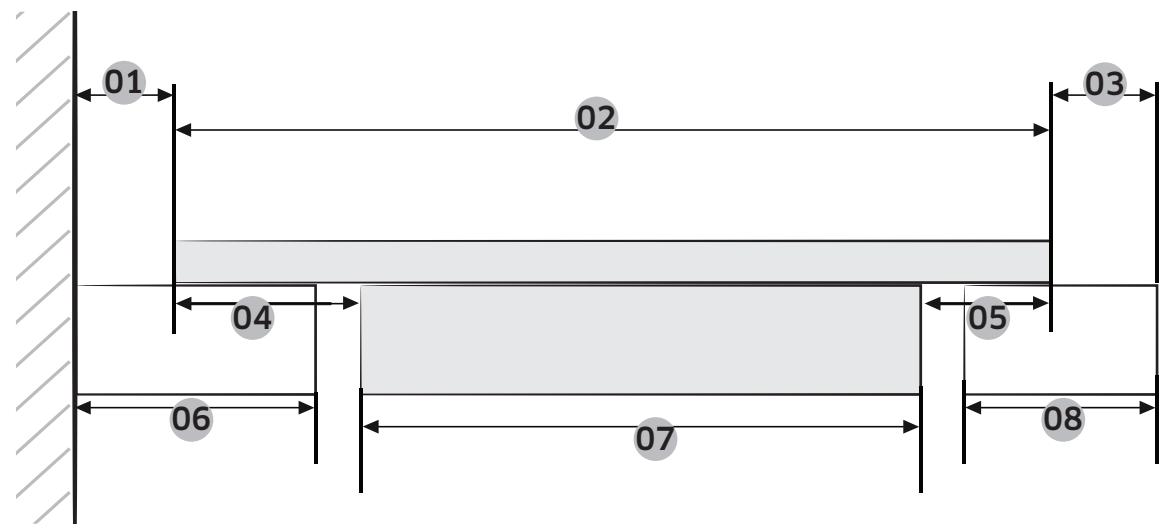

Installatie in het werkblad

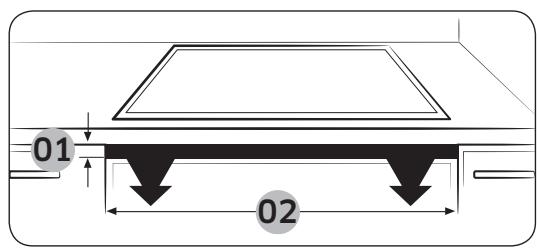

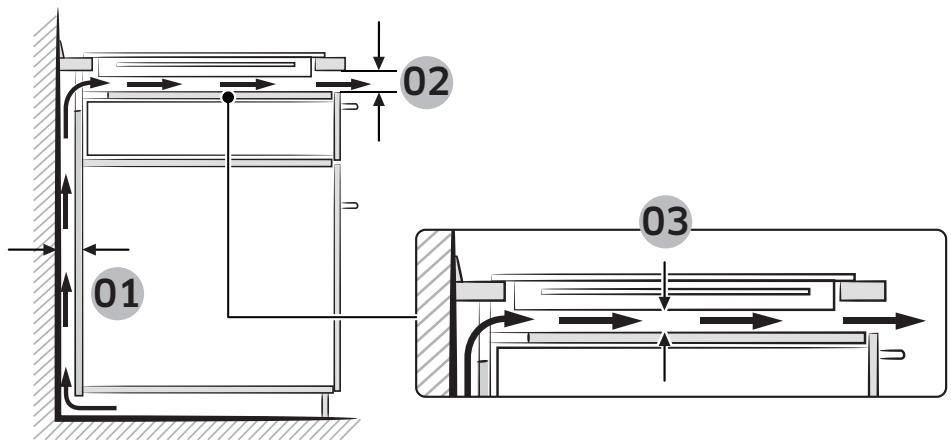

Let op de minimale vereisten voor ruimte en speling.

01 02

OPMERKING

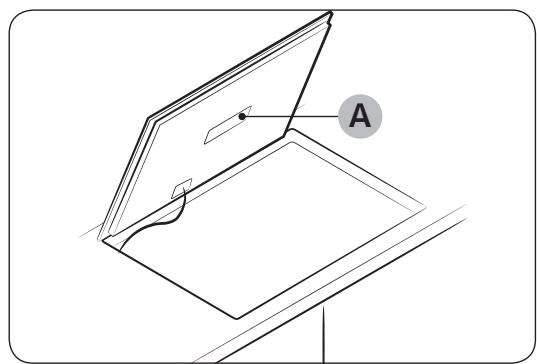

Neem het serienummer van het apparaat over voordat u het installeert. Dit nummer heeft u nodig wanneer u om assistentie vraagt en het is niet langer zichtbaar na installatie, aangezien het zich op het typeplaatje bevindt op de onderzijde van het apparaat.

OPMERKING

De onderkant van de kookplaat is uitgerust met twee ventilatoren. Als zich een lade onder de kookplaat bevindt, mag deze niet worden gebruikt voor kleine voorwerpen of papier, aangezien de ventilatoren beschadigd kunnen raken of de koeling nadelig kan worden beïnvloed als ze in de ventilatoren worden gezogen.

01	Min. 2 mm
02	560 mm

01 02 03 04 05 06 07 08 09 10 11 12

01	x 4	07	Max. 50 mm, Min. 20 mm
02	ø 6	08	Min. 60 mm
03	90°	09	Min. 600 mm
04	560± ^1 mm	10	Min. 60 mm
05	490± ^1 mm	11	Min. 60 mm
06	R3	12	Min. 50 mm

Installatie van de kookplaat

01 02 03 04 05 06 07 08

01	Min. 40 mm	05	15 mm
02	520 mm	06	Min. 60 mm
03	Min. 40 mm	07	480 mm
04	25 mm	08	Min. 50 mm

01 02 03 04 05

01	Min. 550 mm
02	Min. 35 mm
03	Min. 65 mm
04	Min. 100 mm
05	Min. 5 mm

01 02 03

01	Min. 20 mm
02	Min. 2 mm
03	Min. 20 mm

Installatie van de kookplaat

Onderdelen en kenmerken

Kookzones

01 03 02 06 04 07 05 88. 88. 88. 88. - + ① P ||?

01	Achterste inductieflexzone 1800 W, met vermogensversterking 2600 W
02	Voorste inductieflexzone 1800 W, met vermogensversterking 2600 W
03	Brede inductieflexzone 3300 W, met vermogensversterking 3600 W
04	Inductiekookzone 2200 W, met vermogensversterking 3200 W
05	Bedieningspaneel
06	Verlichtingsbalk
07	Virtual Flame TechnologyTM

Onderdelen en kenmerken

Bedieningspaneel

01	Kookzoneselectietoetsen
02	Temperatuurselectietoets (magnetische knop)
03	Vergrendelingstoets
04	Aan/Uit-toets
05	Tiptoets en indicator voor timer
06	Indicators voor temperatuurinstellingen en restwarmte
07	Warm houden
08	Onderbreken
09	Tiptoets flexzone
10	Vermogensversterkingstoets

Onderdelen

Verhitting door inductie

A. Inductiespoel
B. Inductiestromen
C. Stroomcircuits

• Het principe achter verhitting door inductie: Wanneer u een pan op een kookzone plaatst en deze inschakelt, produceert het stroomcircuit in de inductiekookplaat een 'inductiestroom' in de bodem van de pan, waardoor de temperatuur van de pan onmiddellijk stijgt.
• Sneller koken, bakken en braden: Doordat de pan rechtstreeks wordt verhit, dus zonder dat het glas eerst wordt verhit, is dit systeem efficiënter dan andere, omdat er geen warmte verloren gaat. De meeste opgenomen energie wordt in warmte omgezet.

Onderdelen en kenmerken

De belangrijkste functies van uw apparaat

• Keramisch glazen kookoppervlak: het apparaat beschikt over een keramisch glazen kookoppervlak en drie snel reagerende kookzones.
• Tiptoetsen: het apparaat kan worden bediend door middel van tiptoetsen.
• Eenvoudig reinigen: het voordeel van een keramisch glazen kookoppervlak en de verwijderbare keuzeknop is dat ze eenvoudig te bereiken zijn. Het gladde en vlakke oppervlak kan zonder veel moeite worden schoongeveegd.
• Aan/Uit-toets: de Aan/Uit-toets dient als aan/uit-schakelaar voor het apparaat. Wanneer u deze aantikt, wordt de stroom volledig in- of uitgeschakeld.
• Controle- en functie-indicatoren: digitale displays en indicatorlampjes geven informatie over de instellingen en de geactiveerde functies en over eventuele restwarmte in de verschillende kookzones.
• Veiligheidsschakeling: een veiligheidsschakeling zorgt ervoor dat alle kookzones automatisch worden uitgeschakeld wanneer de instelling na een bepaalde tijd niet is gewijzigd.
• Vermogensversterking P: met deze functie kunt u de inhoud van de pan sneller verwarmen dan met het maximaal instelbare vermogen 15 mogelijk is. (Op het display wordt P weergegeven.)

- Automatische pandetectie: elke kookzone bevat een automatische pandetector. Deze is ingesteld om pannen te herkennen die net iets kleiner zijn dan de kookzone. Pannen moeten altijd midden op de kookzone worden geplaatst. Tevens moeten de pannen voor inductie geschikt zijn.

- Digitale displays:

• 1 t/m 15, 'P': voor het selecteren van temperatuurinstellingen
• H: restwarmte (Warm blijven)
• H: restwarmte
• : het kinderslot is geactiveerd
- 80: melding, de tiptoets is langer dan 8 seconden aangeraakt.
- [1]: melding, de kookplaat is oververhit geraakt vanwege onjuist gebruik. (Voorbeeld: door gebruik van lege pannen.)
• U: de pan is ongeschikt of te klein, of er is geen pan op de kookzone geplaatst.

- Warm houden ⚫: gebruik deze functie om bereide gerechten warm te houden. Op het display wordt 📄️ weergegeven.

- Onderbreken ||/D: gebruik deze functie om alle kookzones op laag vermogen in te stellen. (Voorbeeld: om een telefoongesprek aan te nemen.) Op het display wordt 2 weergegeven.

- Tiptoets flexzone □: met deze functie kunt u de kookzone naar de hele linkerkant uitbreiden.

- Virtual Flame™: probleemloos koken dankzij visuele elementen op de kookplaat.

- Magnetische knop: u regelt het vermogen op eenvoudige, intuïtieve wijze met de magnetische knop.

• Tiptoets flexzone: de flexzone is een groot, rechthoekig gebied waarop meerdere gerechten kunnen worden bereid.
• Snelle stop: met deze functie schakelt u een zone snel en met één aanraking uit.

Veiligheidsuitschakeling

Als een van de kookzones niet wordt uitgeschakeld of als de temperatuurinstelling gedurende langere tijd niet wordt gewijzigd, wordt de kookzone automatisch uitgeschakeld.

Eventuele restwarmte wordt aangegeven met H, H (voor 'heet') op de digitale displays van de desbetreffende kookzones.

De kookzones worden na de onderstaande perioden automatisch uitgeschakeld.

Temperatuurinstelling	Uitgeschakeld
1-3	Na 6 uur
4-6	Na 5 uur
7-9	Na 4 uur
10-15	Na 1,5 uur

OPMERKING

Als de kookplaat oververhit is vanwege onjuist gebruik, wordt [ ] afgebeeld. De kookplaat wordt vervolgens uitgeschakeld.

OPMERKING

Als de pan ongeschikt of te klein is, of als er geen pan op de kookzone is geplaatst, wordt □ weergegeven.

Vervolgens wordt de desbetreffende kookzone na 1 minuut uitgeschakeld.

OPMERKING

Als een of meer van de kookzones wordt uitgeschakeld vóór de aangegeven tijd verstreken is, raadpleegt u het gedeelte "Probleemoplossing".

Andere redenen waarom een kookzone soms automatisch wordt uitgeschakeld

Alle kookzones worden uitgeschakeld wanneer vloeistof overkookt en op het bedieningspaneel terechtkomt.

Deze automatische uitschakeling wordt ook geactiveerd wanneer u een vochtige doek op het bedieningspaneel legt. In beide gevallen moet het apparaat opnieuw worden ingeschakeld met de Aan/Uit-toets ① nadat de vloeistof of de doek is verwijderd.

Onderdelen en kenmerken

Virtual Flame Technology

• Virtual Flame Technology is alleen beschikbaar voor de rechterbrander.
- Als u aan de knop draait om het vermogen aan te passen, verandert de kleur van de vlammen. (Als u de vermogensversterking selecteert, lijken de vlammen van de pannen te slaan.)

Virtual Flame Technology laat vlammen zien wanneer u een inductie-element inschakelt.

• De virtuele vlammen zien er mogelijk anders uit, afhankelijk van het uiterlijk, de grootte en de positie van de pan. Gebruik voor de beste resultaten pannen waarvan de grootte overeenkomt met het element. Pannen die te groot zijn, bedekken de virtuele vlammen mogelijk. Bij pannen die te klein zijn, worden de virtuele vlammen mogelijk niet goed weergegeven.

- Vuil aan de onderkant van de pan of op de kookplaat kan er ook voor zorgen dat de virtuele vlammen niet goed of niet volledig worden weergegeven. Maak de pan of de kookplaat schoon voor gebruik.

Restwarmte-indicator

Wanneer een van de kookzones of de gehele kookplaat wordt uitgeschakeld, wordt de achtergebleven restwarmte aangegeven met een H, H (voor 'heet') op de digitale displays van de desbetreffende kookzones. Zelfs nadat de kookzone is uitgeschakeld, zal de restwarmte-indicator pas uitgaan wanneer de kookzone is afgekoeld. U kunt de restwarmte gebruiken voor het ontdooien of het warm houden van voedsel.

⚠ WAARSCHUWING

Zolang de restwarmte-indicator oplicht bestaat er verbrandingsgevaar.

⚠ WAARSCHUWING

Als de stroomvoorziening wordt onderbroken, dooft het symbool H, H en is er niet langer informatie over restwarmte beschikbaar. U kunt zich dan echter nog altijd aan de kookplaat branden. U kunt dit voorkomen door in de omgeving van de kookplaat altijd voorzichtig te zijn.

Temperatuurdetectie

Als de temperatuur van een of meer kookzones om welke reden dan ook de veiligheidsniveaus overschrijden, worden de desbetreffende kookzones automatisch op een lager vermogen gezet.

Nadat u klaar bent met het gebruik van de kookplaat, treedt de ventilator in werking totdat de elektronica is afgekoeld. De ventilator wordt automatisch uitgeschakeld, afhankelijk van de temperatuur van de elektronica.

Gebruik van de kookplaat

Eerste reiniging

Veeg het keramisch glazen oppervlak schoon met een vochtige doek en een speciale reiniger voor keramische kookplaten.

⚠ WAARSCHUWING

Gebruik nooit bijtende of schurende reinigingsmiddelen. Het oppervlak zou hierdoor kunnen worden beschadigd.

Pannen voor inductiekookzones

De inductiekookplaat kan alleen worden ingeschakeld wanneer er een pan met een magnetische bodem op een van de kookzones is geplaatst. De volgende soorten pannen zijn geschikt.

Pannen

Pannen	Geschikt
Staal, geëmailleerd staal	Ja
Gietijzer	Ja
Roestvrij staal	Indien door de fabrikant aangegeven
Aluminium, koper, brons	Nr.
Glas, aardewerk/keramiek, porselein	Nr.

OPMERKING

Pannen voor inductiekookplaten zijn als zodanig door de fabrikant aangemerkt.

OPMERKING

Bepaalde pannen kunnen geluid produceren wanneer ze op inductiekookzones worden gebruikt. Deze geluiden zijn geen fout in het apparaat en staan een goede werking niet in de weg.

OPMERKING

Niet-roestvrijstalen houders geleiden warmte minder goed dan roestvrijstalen houders, waardoor een bereiding langer duurt.

Geschiktheidstest

De magnetische knop kan worden gebruikt om de geschiktheid te testen.

Pannen zijn geschikt voor inductiekoken als er een magneet door de bodem van de pan wordt aangetrokken en de pan als geschikt wordt aangemerkt door de fabrikant van de pan.

OPMERKING

Inductiekoken kan minder goed functioneren bij pannen van andere metalen dan ijzer en waarvan de rand niet aan de magneet blijft plakken, of waarbij de bodem een ijzercoating heeft.

Panformaat

Inductiekookzones passen zich aan het formaat van de panbodem aan, maar tot een bepaalde grens. Het magnetische deel van de panbodem moet echter een bepaalde minimumdiameter hebben, afhankelijk van de grootte van de kookzone.

Diameter van de kookzones	Minimumdiameter van de bodem van de pan
220 mm	140 mm
Voorste of achterste flex	140 mm
Volledige flex	240 mm (afmeting lange kant) ovaal, vispan

Bedieningsgeluiden

Als u het volgende hoort:

• Krakend geluid: de pan is vervaardigd van verschillende materialen.

• Gefluit: u gebruikt meer dan twee kookzones en de pan is gemaakt van verschillende materialen.

• Gezoem: u gebruikt een hoog vermogensniveau.
  • Geklik: er vinden elektrische schakelingen plaats.

• Gesis, gezoem: de ventilator is in bedrijf. Deze geluiden zijn normaal en duiden niet op een defect.

Gebruik van de kookplaat

Gebruik geschikte pannen

Betere pannen leiden tot betere resultaten.

• U herkent geschikte pannen aan hun onderkant. De onderkant dient zo dik en zo plat mogelijk te zijn.
• Wanneer u nieuwe pannen koopt, dient u vooral ook te letten op de diameter van de onderkant. Fabrikanten geven vaak alleen de diameter van de bovenrand van de pan aan.

• Gebruik geen pannen die een beschadigde onderzijde hebben met ruwe randen of bramen. Er kunnen krassen ontstaan wanneer deze pannen worden verschoven.

• De onderzijde van koude pannen is normaal gesproken iets naar binnen gebogen (concaaf). Deze mag nooit naar buiten gebogen zijn (convex).

• Als u een speciaal type pan wilt gebruiken, bijvoorbeeld een hogedrukpan, een sudderpan of een wok, raadpleegt u de instructies van de fabrikant.

Tips voor energiebesparing

U kunt kostbare energie besparen door op de volgende zaken te letten.

• Zorg altijd dat de potten en pannen op de kookplaat staan voordat u de kookzone inschakelt.
• Verontreinigde kookzones en onderzijden van pannen leiden tot een hoger energieverbruik.
• Plaats zo veel mogelijk de deksels stevig op de pannen om deze geheel af te sluiten.
• Schakel de kookzones uit voordat het einde van de kooktijd is bereikt om de restwarmte te gebruiken om het voedsel warm te houden of om voedsel te ontdooien.

De tiptoetsbediening gebruiken

Als u de tiptoetsen wilt bedienen, raakt u het gewenste paneel met de top van uw wijsvinger aan totdat het betreffende display oplicht of uitgaat of tot de gewenste functie is geactiveerd.

Zorg dat u slechts één tiptoets tegelijk aanraakt wanneer u het apparaat bedient. Als de vinger te plat op het paneel wordt gedrukt, kan een tiptoets ernaast ook worden ingeschakeld.

Het apparaat inschakelen

BB. P

Het apparaat kan worden in-/uitgeschakeld met de tiptoets Aan/Uit ①.

Raak de tiptoets Aan/Uit Ⓘ ongeveer 1 seconde aan.

Op het digitale display wordt B0 weergegeven.

OPMERKING

Nadat de tiptoets Aan/Uit ① is aangeraakt om het apparaat in te schakelen, moet binnen ongeveer 20 seconden een temperatuur worden ingesteld.

Anders schakelt het apparaat zichzelf om veiligheidsredenen weer uit.

Gebruik van de kookplaat

Selecteer de gewenste temperatuurinstelling.

1. Raak voor het selecteren van de kookzone de tiptoets van de gewenste zone aan.
2. Voor het instellen van het temperatuurniveau voor koken, draait u de magnetische knop.

OPMERKING

Het standaardniveau is ingesteld op 15 wanneer u de kookzone selecteert.

OPMERKING

U kunt de magnetische knop niet draaien door deze aan de zijkant vast te pakken of stevig op de knop te drukken.

OPMERKING

Wanneer meer dan één tiptoets gedurende langer dan 8 seconden wordt ingedrukt, wordt ☐☐ weergegeven op het temperatuurdisplay. Raak de tiptoets

Aan/Uit ① aan om het apparaat te resetten.

OPMERKING

U kunt de knop niet draaien wanneer u handschoenen draagt. De gebruiker kan het vermogen niet instellen of aanpassen als deze de magnetische knop probeert te draaien met handschoenen aan.

Het apparaat uitschakelen

88. P

Het apparaat kan volledig worden uitgeschakeld met de tiptoets Aan/Uit ①. Raak de tiptoets Aan/Uit ① 1\~2 seconden aan.

OPMERKING

Nadat u een kookzone of het gehele kookoppervlak hebt uitgeschakeld, wordt de aanwezigheid van restwarmte aangegeven op de digitale displays van de desbetreffende kookzones in de vorm van een H, H (voor 'heet').

Snelle stop

Als u een kookzone wilt uitschakelen, drukt u gedurende 2 seconden op de tiptoets van de kookzone.

Gebruik van de kookplaat

Het kinderslot gebruiken

U kunt het kinderslot gebruiken om de apparatuur te vergrendelen tegen onbedoeld inschakelen van een kookzone en activering van het kookoppervlak. Het bedieningspaneel kan worden vergrendeld om te voorkomen dat instellingen per ongeluk worden veranderd, bijvoorbeeld wanneer u met een doek over het paneel veegt. Dit geldt niet voor de tiptoets Aan/Uit ①.

Het kinderslot in- en uitschakelen

1. Raak de tiptoets voor Vergrendeling 📋 ongeveer 3 seconden aan. Er klinkt een geluid ter bevestiging.

2. Raak een tiptoets aan. L verschijnt nu op het display om aan te geven dat het kinderslot is geactiveerd.

3. Als u het kinderslot wilt uitschakelen, raakt u de tiptoets voor Vergrendeling nogmaals gedurende 3 seconden aan. Er klinkt een geluid ter bevestiging.

Timer

De timer als veiligheidsuitschakeling gebruiken:

Wanneer er een specifieke tijd wordt ingesteld voor een kookzone, wordt deze kookzone automatisch uitgeschakeld zodra deze tijd is verstreken. Deze functie kan worden gebruikt voor meerdere kookzones tegelijk.

Veiligheidsuitschakeling instellen

De kookzones waarop u de veiligheidsschakeling wilt toepassen moeten zijn ingeschakeld.

1. Raak na inschakeling de desbetreffende kookzone aan om het knippersignaal voor de kookzone te activeren.

1. Druk op de tiptoets voor de Timer 😊. Het getal 10 wordt boven de Timer weergegeven.

19 - 😊 +

1. Gebruik de tiptoetsen voor Timerinstelling (+ of —) om de gewenste tijd in te stellen, bijvoorbeeld 15 minuten, waarna de kookzone automatisch wordt uitgeschakeld. De veiligheidsuitschakeling is nu geactiveerd.

OPMERKING

De timer kan ook worden ingesteld met de magnetische knop. De timer kan worden ingesteld op 0-99.

Gebruik van de kookplaat

Als u de resterende tijd voor een kookzone wilt weergeven, gebruikt u de

Timertoets 😊.

De overeenkomstige indicator begint dan langzaam te knipperen.

De instellingen kunnen worden gereset met de Timerinsteltoetsen (+ of —). Nadat de ingestelde periode is verlopen, wordt de kookzone automatisch uitgeschakeld, klinkt er een signaal en wordt dit op het display aangegeven.

1. Om de Timerinstellingen te annuleren, selecteert u de desbetreffende brander en raakt u de Timertoets 😊 gedurende 2 seconden aan. Na een piep worden de Timerinstellingen van de brander geannuleerd. Als u de Timertoets 😊 gedurende 2 seconden aanraakt zonder een brander te selecteren, worden de Timerinstellingen voor de laatst gewijzigde brander geannuleerd.

OPMERKING

Als u op de Timertoets 😊 tikt zonder een kookzone te selecteren, wordt het display ingeschakeld, maar worden er geen Timerinstellingen toegepast.

OPMERKING

Als u de instellingen sneller wilt wijzigen, houdt u de bedieningssensor + of — ingedrukt tot de gewenste waarde is bereikt.

Opteltimer

Als u de opteltimer wilt gebruiken, moet het apparaat zijn ingeschakeld, maar mag geen enkele van de kookzones de Timer als veiligheidsuitschakeling gebruiken.

00 - +

15 - +

1. Raak de tiptoets voor de Timer 😊 aan. Op het timerdisplay wordt 📄 weergegeven.

2. De opteltimerfunctie wordt geactiveerd en de getallen op het display nemen toe. Om de Timerinstellingen te annuleren, raakt u de Timertoets 😊 gedurende 2 seconden aan.

3. Als u de Timer wilt stoppen, raakt u de Timertoets 😊 aan.

Warm houden gebruiken

1. Gebruik deze functie om bereide gerechten warm te houden. Raak de tiptoets voor de desbetreffende kookzone aan.

88. ① P

1. Raak de tiptoets Warm houden 📊- aan.

Vermogensversterking

De functie voor Vermogensversterking P zorgt dat er extra vermogen voor de kookzones beschikbaar komt. (Voorbeeld: om een grote hoeveelheid water aan de kook te brengen.)

Kookzones	Max. versterkingstijd
220 mm	10 min
Voorste of achterste flex	10 min
Volledige flex	5 min

Hierna keert de kookzone automatisch terug naar normaal vermogen 15.

OPMERKING

Onder bepaalde omstandigheden kan de vermogensversterking automatisch worden uitgeschakeld, om de interne elektronische onderdelen van de kookplaat te beschermen.

Gebruik van de kookplaat

Energiebeheer

De kookzones kennen een maximaal vermogen.

Als dit maximum wordt overschreden doordat de Vermogensversterking P wordt ingeschakeld, wordt de temperatuurinstelling van een andere kookzone automatisch door de vermogensbeheerfunctie verlaagd.

• Linkerkant: Nr.1 en 2 zijn gekoppelde kookzones
• Nr.3 bestaat uit één kookzone De indicator voor deze kookzone wisselt enkele seconden tussen de ingestelde temperatuur en de maximale temperatuurinstelling. Daarna verandert de indicator van de ingestelde temperatuur naar de maximale temperatuurinstelling.

Onderbreken

De Onderbrekingsfunctie ||/▷ schakelt alle actieve kookzones tegelijkertijd naar laag vermogen en vervolgens terug naar de eerder ingestelde temperatuurinstelling. Deze functie kan worden gebruikt om het bereidingsproces kort te onderbreken en vervolgens voort te zetten, bijvoorbeeld om een telefoongesprek aan te nemen.

Wanneer de Onderbrekingsfunctie ||/▷ is geactiveerd, worden alle tiptoetsen met uitzondering van de Onderbrekingstoets ||/▷, Vergrendelingstoets 🔒 en de

Aan/Uit-toets Ⓐ uitgeschakeld. Als u de bereiding wilt hervatten, drukt u nogmaals op de toets Onderbreken ||/D.

	Bedieningspaneel	Display
Inschakelen	Raak Onderbreken ||/D aan	2
Uitschakelen	Raak Onderbreken ||/D aan	Terug naar vorig vermogensniveau

OPMERKING

Timerfuncties worden niet gestopt met Onderbreken ||/D.

Flexzones

Met de flexfunctie kan de volledige linkerkookzone worden ingeschakeld voor gebruik met grotere pannen. (Voorbeeld: ovalen pannen, een vispan, enz.)

88. □ 88. □ 88. ○ 88.

15 15 ① P 88.

1. Raak de tiptoets voor de flexzone aan.
2. Temperatuurregeling via de magnetische knop. De temperatuurweergaven van de linkerkant (voor en achter) worden gelijktijdig gewijzigd.

Gebruik van de kookplaat

Geluid aan/uit

88. P

1. Raak de tiptoets Aan/Uit Ⓘ ongeveer 1 seconde aan. Op het digitale display wordt -- weergegeven.
2. Raak de tiptoets Onderbreken ||/▷ binnen 10 seconden na het inschakelen gedurende 3 seconden aan.
3. Het geluid wordt uitgeschakeld en OF wordt weergegeven op het display.
4. Als u de geluidsinstelling wilt wijzigen, herhaalt u stap 1 en 2. Het geluid wordt ingeschakeld en On wordt weergegeven op het display.

OPMERKING

Na het inschakelen is het gedurende 10 seconden niet mogelijk om de Aan/Uit-toets voor het geluid te gebruiken.

Suggesties voor het bereiden van bepaalde levensmiddelen

De waarden in de onderstaande tabel zijn algemene richtlijnen.

De vereiste temperatuurinstellingen voor de verschillende kookmethoden zijn afhankelijk van een aantal variabelen, zoals de kwaliteit van de gebruikte pannen en de hoeveelheid voedsel die wordt bereid.

Schakelaar instelling	Bereidingswijze	Praktische voorbeelden
14-15	VerwarmenSauterenBraden	Het verwarmen van grote hoeveelhedenvloeistof, het koken van pasta, dichtschroeienvan vlees (goulash bruinen, vlees smoren)
10-13	IntensiefBraden	Steak, lendestuk, gebakken aardappels, worst,pannenkoeken/poffertjes
8-9	Braden	Schnitzel/karbonade, lever, vis, rissole,gebakken ei
6-7	Koken	Het koken van tot 1,5 l vloeistof, aardappels,groenten
3-5	StomenStovenKoken	Stomen en stoven van kleine hoeveelhedengroenten, rijst koken en gerechten met melk
1-2	Smelten	Boter smelten, gelatine oplossen, chocoladesmelten

OPMERKING

De temperatuurinstellingen in de bovenstaande tabel vormen uitsluitend een indicatie.

OPMERKING

Al naar gelang de gebruikte pannen en de hoeveelheden voedsel dient u de temperatuurinstellingen aan te passen.

Reiniging en behandeling

Kookplaat

⚠ WAARSCHUWING

Reinigingsmiddelen mogen niet in contact komen met het verwarmde keramisch glazen oppervlak: Alle reinigingsmiddelen moeten na reiniging met voldoende schoon water worden verwijderd, aangezien ze anders een bijtend effect kunnen hebben wanneer het oppervlak wordt verwarmd. Gebruik geen agressieve reinigingsmiddelen zoals grill- of ovenspray en metalen of kunststof schuursponsjes.

OPMERKING

Reinig het keramisch glazen oppervlak steeds na gebruik wanneer het nog net warm aanvoelt. Zo voorkomt u dat eventueel gemorst voedsel op het oppervlak vastbrandt. Verwijder kalkresten, watervlekken, vetspetters en metaalverkleuring met een speciale reiniger voor keramisch glas.

Lichte bevuiling

1. Veeg het keramisch glazen oppervlak met een vochtige doek schoon.

2. Droogvegen met een schone doek. Er mogen geen resten van het reinigingsmiddel op het oppervlak achterblijven.

3. Reinig het gehele keramisch glazen oppervlak minsten eenmaal per week met een speciaal reinigingsmiddel voor keramisch glas.

4. Neem het keramisch glazen oppervlak met voldoende water af en wrijf het met een niet-pluizende doek droog.

Hardnekkig vuil

1. Gebruik voor het verwijderen van overgekookte etensresten en ander hardnekkig vuil een glasschraper.
2. Zet de glasschraper onder een hoek op het keramisch glazen oppervlak.
3. Verwijder het vuil door te schrapen.

OPMERKING

Glasschrapers en reinigingsmiddelen voor keramisch glas zijn bij speciaalzaken verkrijgbaar.

Probleemvuil

1. Verwijder vastgebrande suiker, gesmolten plastic, aluminiumfolie of andere materialen direct met een glasschraper terwijl ze nog heet zijn.

WAARSCHUWING

Pas op dat u zich niet verbrandt wanneer u de glasschraper op een hete kookzone gebruikt:

1. Reinig de kookplaat op de normale manier wanneer hij eenmaal is afgekoeld. Als de kookzone waarop iets is vastgesmolten inmiddels is afgekoeld, warmt u deze weer op om hem te reinigen.

OPMERKING

Krassen of donkere vlekken op het oppervlak van het keramische glas die bijvoorbeeld zijn veroorzaakt door een pan met scherpe randen kunnen niet worden verwijderd. Ze hebben echter geen nadelig effect op de werking van de kookplaat.

Reiniging en behandeling

Frame van kookplaat (optioneel)

WAARSCHUWING

Gebruik nooit azijn, citroensap of ontkalkingsmiddelen op het frame van de kookplaat; dit leidt tot doffe vlekken.

1. Veeg het frame met een vochtige doek schoon.
2. Maakt resten eerst met een natte doek vochtig. Veeg ze nu weg een wrijf de plaats droog.

Voorkom schade aan uw apparaat:

• Gebruik de kookplaat nooit als werkblad of om dingen op te zetten.
• Zet nooit een kookzone aan als er geen pan op staat of wanneer de pan leeg is.
• Keramisch glas is erg duurzaam en bestand tegen temperatuurschokken, maar het is niet onbreekbaar. Wanneer een scherp of hard object op de kookplaat valt, kan deze hierdoor worden beschadigd.
• Plaats nooit pannen op het frame van de kookplaat. Dit kan leiden tot beschadigingen van de afwerking.

• Voorkom dat u zure vloeistoffen, bijvoorbeeld azijn, citroensap en ontkalkingsmiddelen op het frame van de kookplaat morst, aangezien dit soort middelen doffe plekken kan veroorzaken.

• Wanneer suiker of een gerecht dat met suiker is bereid in contact komt met een hete kookzone en smelt, moet dit direct met een glasschraper worden verwijderd terwijl het nog warm is. Als u dit soort vuil eerst laat afkoelen, kan bij het verwijderen beschadiging optreden.

• Houd alle voorwerpen en materialen die kunnen smelten, bijvoorbeeld plastic, aluminiumfolie en ovenfolie uit de buurt van het keramisch glazen oppervlak. Als een dergelijk product op de kookplaat smelt, moet dit direct met een glasschraper worden verwijderd.

Veelgestelde vragen en probleemoplossing

Storingen kunnen het gevolg zijn van kleine kwesties, en u kunt dit helpen voorkomen aan de hand van de volgende instructies. Probeer geen verdere reparaties uit te voeren indien de instructies hieronder niet helpen in de aangegeven gevallen.

⚠ WAARSCHUWING

Reparaties aan de apparatuur mogen alleen worden uitgevoerd door een gekwalificeerde onderhoudstechnicus. Onjuist uitgevoerde reparaties kunnen aanzienlijke risico's opleveren voor de gebruiker. Als uw apparaat gerepareerd moet worden, neemt u contact op met het servicecentrum.

Probleem	Mogelijke oorzaak	Oplossing
Wat moet ik doen als de kookzones niet werken?	Is de zekering in de stoppenkast doorgeslagen?Zijn de indicators op het bedieningspaneel verlicht?	Als dit meerdere malen achtereen gebeurt, belt u een elektricien.Is het apparaat ingeschakeld?
Wat moet ik doen als ik de kookzones niet kan inschakelen?	DeAan/Uit-toetsis per ongeluk geactiveerd.Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof.	Is het apparaat ingeschakeld?Maak het bedieningspaneel schoon.
Wat moet ik doen als het gehele display, behalve de indicator voor restwarmte H, h ineens uitgaat?	DeAan/Uit-toetsis per ongeluk geactiveerd.Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof.	Is het apparaat ingeschakeld?Maak het bedieningspaneel schoon.
Wat moet ik doen als de kookzones zijn uitgeschakeld en er geen restwarmte wordt aangegeven op het display?	Is de kookzone slechts kort gebruikt zodat er geen restwarmte is?	Als de kookzone heet is, neemt u contact op met het servicecentrum.
Informatie-code	Mogelijke oorzaak	Oplossing
C0	Controleer de tiptoets Automatisch bereiden.	Schakel het apparaat opnieuw in met de Aan/Uit-toets. Als het probleem aanhoudt, schakelt u alle stroom gedurende langer dan 30 seconden uit. Schakel vervolgens het apparaat opnieuw in en probeer het opnieuw. Als het probleem desondanks aanhoudt, neemt u contact op met een plaatselijk servicecentrum.
C1	De waargenomen temperatuur is hoger dan opgegeven.
C2	Controleer de tiptoets Automatisch bereiden.
A2	De DC-motor functioneert niet vanwege problemen met de PCB of bedrading of een elektrische storing aan het motorblad.
d0	De tiptoets is langer dan 8 seconden ingedrukt.	Controleer of de tiptoetsen nat zijn of ingedrukt zijn. Als het probleem aanhoudt, schakelt u het apparaat opnieuw in met de Aan/Uit-toets. Als het probleem desondanks aanhoudt, neemt u contact op met een plaatselijk servicecentrum.
F0	Communicatie tussen de hoofd-PCB en sub-PCB's is mislukt.	Schakel het apparaat opnieuw in met de Aan/Uit-toets. Als het probleem aanhoudt, schakelt u alle stroom gedurende langer dan 30 seconden uit. Schakel het apparaat opnieuw in. Als het probleem desondanks aanhoudt, neemt u contact op met een plaatselijk servicecentrum.
F2	De aanraak-IC communiceert niet naar behoren.

Wat moet ik doen als ik de kookzones niet kan in- of uitschakelen?

Dit kan de volgende oorzaken hebben:

• Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof.
  • Het kinderslot is geactiveerd.

Wat moet ik doen als het -display knippert? Controleer het volgende:

- Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof. Druk op de Aan/Uit-toets om het apparaat te resetten.

- Als er vloeistof over het bedieningspaneel is gestroomd, veegt u de vloeistof weg.

- Het bedieningspaneel is gedeeltelijk bedekt met een vochtige doek of vloeistof. Druk op de Aan/Uit-toets om het apparaat te resetten. - Als er vloeistof over het bedieningspaneel is gestroomd, veegt u de vloeistof weg.

Wat moet ik doen als het [-]-display knippert? Controleer het volgende:

• De kookplaat is oververhit geraakt vanwege onjuist gebruik.
• Raak nadat de kookplaat is afgekoeld de Aan/Uit-toets aan om het apparaat te resetten.

Wat moet ik doen als het -display knippert? Controleer het volgende:

• De pan is ongeschikt of te klein, of er is geen pan op de kookzone geplaatst.
• Als u een geschikte pan gebruikt, verdwijnt de melding automatisch.

Wat moet ik doen als de koelventilator draait nadat de kookplaat is uitgeschakeld?

Controleer het volgende:

- Als u klaar bent met het gebruik van de kookplaat, draait de koelventilator automatisch om het apparaat af te koelen.

• Wanneer de elektronica van de koelplaat is afgekoeld, wordt de koelventilator uitgeschakeld.
• Als u onnodig een monteur laat komen als gevolg van een bedieningsprobleem, kan dit voor u kosten opleveren, ook tijdens de garantietermijn.

Service

Raadpleeg voordat u een monteur laat komen voor reparatie of onderhoud eerst het gedeelte "Probleemoplossing".

Als u dan nog steeds hulp nodig heeft, volgt u de onderstaande aanwijzingen.

Betreft het een technische storing?

Als dit het geval is, neemt u contact op met het servicecentrum.

Zorg altijd dat u gegevens bij de hand hebt voordat u belt. Zo wordt het eenvoudiger om het probleem vast te stellen en te bepalen of er een monteur moet worden gestuurd.

Zorg dat u de volgende gegevens klaar hebt:

• Waaruit bestaat het probleem?
- Onder welke omstandigheden doet het probleem zich voor?

Houd het model en het serienummer van uw apparaat gereed wanneer u belt. Deze gegevens vindt u op het typeplaatje:

• Beschrijving model
  • S/N-code (15 cijfers)

Wij raden u aan deze informatie hier te noteren voor uw gemak.

• Model:
• Serienummer:

Wanneer kost service geld, zelfs tijdens de garantieperiode?

• Als u het probleem zelf had kunnen verhelpen door een van de oplossingen te volgen die werd aangedragen onder "Probleemoplossing".
• Als de servicemonteur meerdere bezoeken moet afleggen omdat u voor het eerste bezoek niet alle vereiste informatie hebt doorgegeven en hij daardoor extra onderdelen moet gaan halen. Als u het telefoongesprek goed voorbereidt zoals hierboven is aangegeven, kunt u zich deze kosten besparen.

Technische gegevens

Technische gegevens

Afmetingen apparaat	Breedte	600 mm
	Diepte	520 mm
	Hoogte	56 mm
Afmetingen uitsnede werkblad	Breedte	560 mm
	Diepte	490 mm
	Radius hoek	3 mm
Aansluitingsvoltage		220 - 240 V ~ 50 / 60 Hz
Maximaal uitgangsvermogen		6,8 kW
Gewicht	Netto	13,4 kg
	Bruto	15,9 kg

Kookzones

Positie	Diameter	Aan/Uit
Rechts	220 mm	2200 W / Versterkt 3200 W
Voorste flex	-	1800 W / Versterkt 2600 W
Achterste flex	-	1800 W / Versterkt 2600 W
Volledige flex	-	3300 W / Versterkt 3600 W

Productinformatie

Naam van leverancier	Samsung Electronics co. Ltd.
Identificatie van het model	NZ63J9770EK
Type kookplaat	Inbouw
Verwarmingstechnologie	Inductiekookzones en -kookgebied
Aantal kookzones en/of -gebieden	2
Voor circulaire kookzones of -gebieden: diameter van bruikbaar oppervlak per elektrisch verwarmde kookzone (∅)	22,0 cm
Voor niet-circulaire kookzones of -gebieden: lengte en breedte van bruikbaar oppervlak per elektrisch verwarmd(e) kookzone of kookgebied (L × W)	43,5 x 22,5 cm
Energieverbruik per kookzone of -gebied, berekend per kg (EC elektrisch koken)	∅ 22,0 cm : 182,5 Wh/kg
	-
	43,5 x 22,5 cm : 195,5 Wh/kg
Energieverbruik van de kookplaat, berekend per kg (EC elektrische kookplaat)	189,0 Wh/kg

* Gegevens bepaald in overeenstemming met standaard EN 60350-2 en Commissieverordeningen (EU) Nr 66/2014.

Tips voor energiebesparing

• Zorg altijd dat de potten en pannen op de kookplaat staan voordat u de kookzone inschakelt.
• Verontreinigde kookzones en onderzijden van pannen leiden tot een hoger energieverbruik.

- Het gebruik van een hogedrukpan verkort de kooktijd.

VRAGEN OF OPMERKINGEN?

LAND	BEL	OF BEZOEK ONS ONLINE OP
AUSTRIA	0800-SAMSUNG (0800-7267864)[Only for Premium HA] 0800-366661[Only for Dealers] 0810-112233	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK	70 70 19 70	www.samsung.com/dk/support
FINLAND	030-6227 515	www.samsung.com/fi/support
FRANCE	01 48 63 00 00	www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864 ^* (*0,20 €/Anruf aus dem dt. Festnetz,aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864)only from land line([phone]from mobile and land line
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
PORTUGAL	808 20 7267	www.samsung.com/pt/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (0771-SAMSUNG)	www.samsung.com/se/support
SWITZERLAND	0800 726 78 64 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support

DG68-00635A-02

Induktionskochfeld

Benutzerhandbuch

NZ63J9770EK

SAMSUNG

SAMSUNG

Inhalt
