GEBRUIKSAANWIJZING WTFI123TT WALTHAM

Koelkastcompartiment Diepvriescompartiment REINIGING EN ONDERHOUD. Ontdooien.….......….. Koelingscompartiment Ontdooien van het diepvriescompartiment Vervangen van de lamp

TRANSPORT EN WIZIGING VAN DE INSTALLATIEPOSITIE...33

VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE.34 Tips om energie te besparen....…............................. 35 PRODUCT FICHE rires 36 DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN … 37 Installatie instructies sleepdeurmontage Wijziging openingszijde apparaatdeur Deze gebruiksaanwijzing heeft betrekking op verschillende modellen. Daarom kunnen er verschillen voorkomen. NL -23-

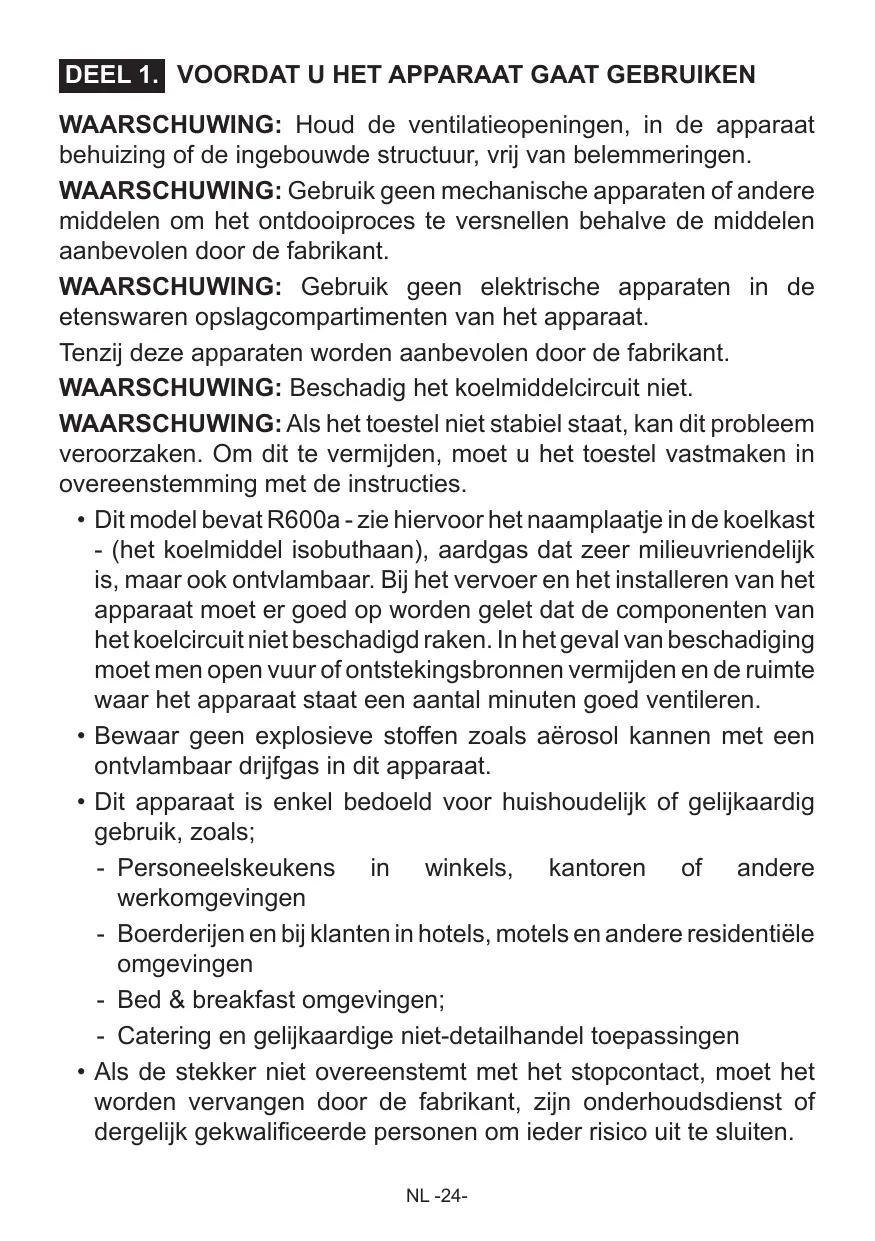

BAIE VOORDAT U HET APPARAAT GAAT GEBRUIKEN WAARSCHUWING: Houd de ventilatieopeningen, in de apparaat behuizing of de ingebouwde structuur, vrij van belemmeringen. WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen behalve de middelen aanbevolen door de fabrikant. WAARSCHUWING: Gebruik geen elektrische apparaten in de etenswaren opslagcompartimenten van het apparaat. Tenzij deze apparaten worden aanbevolen door de fabrikant. WAARSCHUWING: Beschadig het koelmiddelcircuit niet. WAARSCHUWING: Als het toestel niet stabiel staat, kan dit probleem veroorzaken. Om dit te vermijden, moet u het toestel vastmaken in overeenstemming met de instructies. + Dit model bevat R600a - zie hiervoor het naamplaatje in de koelkast - (het koelmiddel isobuthaan), aardgas dat zeer milieuvriendelijk is, maar ook ontvlambaar. Bij het vervoer en het installeren van het apparaat moet er goed op worden gelet dat de componenten van het koelcircuit niet beschadigd raken. In het geval van beschadiging moet men open vuur of ontstekingsbronnen vermijden en de ruimte waar het apparaat staat een aantal minuten goed ventileren. Bewaar geen explosieve stoffen zoals aërosol kannen met een ontvlambaar drijfgas in dit apparaat. Dit apparaat is enkel bedoeld voor huishoudelijk of gelijkaardig gebruik, zoals; Personeelskeukens in winkels, Kkantoren of andere werkomgevingen Boerderijen en bij klanten in hotels, motels en andere residentièle omgevingen - Bed & breakfast omgevingen; - Catering en gelijkaardige niet-detailhandel toepassingen - Als de stekker niet overeenstemt met het stopcontact, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten. NL -24-

- Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of personen met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van of instructies hebben ontvangen met betrekking tot het gebruik van het apparaat door een persoon die instaat voor hun veiligheid. Kinderen moeten onder toezicht staan om zeker te zijn dat ze niet spelen met dit apparaat. Een speciaal geaarde stekker werd aangesloten op het netsnoer van uw koelkast. Deze stekker moet worden gebruikt met een speciaal geaarde aansluiting van 16 ampère. Als er geen dergelijke aansluiting aanwezig is bij u thuis, moet u ze laten installeren door een erkende elektricien. Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar oud en personen met een verminderd fysiek, gevoelsmatig of mentaal vermogen of een gebrek aan ervaring en kennis als ze onder toezicht staan van of instructies hebben gekregen met betrekking tot het gebruik van het apparaat en ze de potentiële gevaren begrijpen. Kinderen mogen het apparaat niet als speelgoed gebruiken. Kinderen mogen het apparaat niet reinigen of aan onderhoud onderwerpen zonder toezicht. - Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten. - Dit apparaat is niet bedoeld voor gebruik op hoogtes van boven de 2000 m. NL -25-

Veiligheidsmaatregelen Let op: Zorg ervoor dat de ventilatieopeningen in de ombouw van het apparaat of de constructie waarin het apparaat wordt ingebouwd niet afgedekt worden. Gebruik geen mechanische apparatuur of andere kunstmatige middelen om het proces van ontdooien te versnellen. Gebruik geen elektrische apparatuur in het koel- en het vriezercompartiment van het apparaat. Als dit apparaat een oude koelkast met een slot vervangt, verwijder het slot dan of breek het open als veiligheidsmaatregel, zodat spelende kinderen zichzelf niet kunnen opsluiten. Oude koelkasten en vriezers bevatten isolatiegassen en koelmiddelen die op de juiste wijze moeten worden afgevoerd. Laat de verwijdering van uw oude apparaat over aan de plaatselijke afvalverwijderingsdienst en neem contact op met de plaatselijke overheid of uw leverancier wanneer u vragen heeft. Let er goed op dat het koelbuizenwerk niet beschadigd raakt voordat het apparaat wordt opgehaald door de juiste afvalverwijderingsdienst. “Elektronische afvalstoffen dienen niet weggegooid te worden met het huisafval. Breng dit materiaal terug naar uw electro-speciaalzaak voor een veilige verwerking, of indien dit niet mogelijk is, naar het inname punt in uw gemeente. Belangrij Lees deze gebruiksaanwijzing voordat u het apparaat installeert en inschakelt. De fabrikant is niet aansprakelijk voor een onjuiste installatie en onjuist gebruik (zie gebruiksaanwijzing). Aanbevelingen Gebruik geen meervoudige stekker of verlengsnoer. Voer geen stekker in het stopcontact waarvan de kabel beschadigd of versleten is. ] U mag niet aan het snoer trekken en u mag het ook niet buigen of # beschadigen. Dit product werd ontworpen voor gebruik door volwassenen; laat geen kinderen met het apparaat spelen en hun lichaam slingeren door aan de deur te hangen. U mag nooit de stekker verwijderen met natte handen om elektrische schokken te vermijden! & NL -26-

Plaats nooit zuurhoudende dranken in glazen flessen en blikjes in het vriesvak van uw koelkast. De flessen blikjes kunnen barsten. D Voor uw veiligheid mag u nooit explosief en ontvlambaar »4 materiaal in de koelkast plaatsen. Plaats dranken met een hoog & alcoholgehalte in het koelvak van het apparaat met hun doppen stevig gesloten en in verticale positie. Vermijd ieder manueel contact wanneer u het ijs verwijdert uit het vriesvak; het ijs kan namelijk branden en/of snijden. Raak de bevroren etenswaren nooit aan met blote handen! U mag geen ijscrème of ijsblokjes eten onmiddellijk nadat u ze uit de diepvriezer hebt gehaald! U mag nooit etenswaren die reeds werden ontdooid opnieuw invriezen. Het kan een gevaar inhouden voor uw gezondheid omdat het problemen kan veroorzaken zoals voedselvergiftiging. Dek de koelkast en/of bovenzijde van de koelkast nooit af met een doek, tafelkleed, etc. Dit zal de prestatie van de koelkast negatief beïnvioeden. Zorg ervoor dat de accessoires in het apparaat veilig vastzitten om schade te vermijden tidens de verplaatsing. NL -27-

Inschakelen van het apparaat Wacht na installatie ten minste 3 uur voordat u het apparaat inschakelt. Het koelcircuit moet zich eerst stabiliseren alvorens het apparaat efficiènt kan werken. Maak voor ingebruikname het apparaat schoon; vooral het interieur. (Zie Schoonmaken en Onderhoud). Het installeren en elektrisch aansluiten moet worden uitgevoerd door een gekwalificeerd technicus, in overeenstemming met de installatievoorschriften en de plaatselike reguleringen. Hoe het apparaat in het keukenmeubel moet worden geplaatst staat beschreven in het Installatie Voorschrift.

+ Het apparaat moet worden aangesloten op een deugdelik Dis & À geïnstalleerd geaarde wandcontactdoos. Het voltage (AC) moet 2 A overeenkomen met het op het typeplaatje van het apparaat ( genoemde voltage. Het typeplaatje bevindt zich op de linker { zijwand van het apparaat. \ 1] Er kan sprake zijn van een vreemd luchtje als u het apparaat de eerste keer inschakelt. Dit verdwijnt als het apparaat gaat koelen. Om te vermijden dat de condensator (het zwarte component met vinnen op de achterzijde) in aanraking zou komen met de muur vi moet u de plastic afstandsgeleider 90° draaien. q Ex Om een vlotte en trilingvrije bediening van uw koelkast te garanderen, moeten de instelbare voorste voetjes op de geschikte dittttititt#tt hoogte worden ingesteld en onderling gebalanceerd. U kunt dit garanderen door de instelbare voetjes met de wijzers (of tegen de LUI wijzers) van de klok te draaien. Dit proces moet worden uitgevoerd aus voor u etenswaren in de koelkast plaatst. Voor u uw koelkast in gebruik neemt, moet u alle onderdelen afnemen met warm water waar u een theelepel soda aan toevoegt. Daarna moet u ze afspoelen met schoon water en afdrogen. Aan het einde van dit schoonmaakproces brengt u alle onderdelen opnieuw aan. De fabrikant is niet verantwoordelijk voor schade die ontstaan is door een ontbrekende aarding van de elektrische installatie. NL -28-

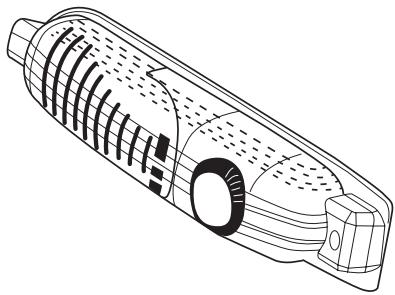

Instellen van de thermostaat De diepvries- en koelkastthermostaten regelen de temperatuur in de respectieve compartimenten automatisch. Hoe meer u de knop naar rechts draait (van stand 1 naar stand 5), hoe lager de temperaturen in het apparaat. In de stand "" is de thermostaat uitgeschakeld en wordt er niet gekoeld. Om voedingswaren korte tijd te bewaren in het diepvriescompartiment, zet u de knop tussen de laagste en de middelste stand (1-3). Om voedingswaren lange tijd te bewaren in het diepvriescompartiment, draait u de knop in middelste stand (3-4). Opmerking: de omgevingstemperatuur, de temperatuur van pas in het apparaat gelegde voedingswaren en de frequentie waarmee de deur van het apparaat wordt geopend, hebben een invloed op de temperatuur in de koelkast en de diepvries. Wijzig de temperatuurinstelling indien nodil Wanneer u het apparaat de eerste keer inschakelt, zou u het gedurende 24 uur continu moeten laten werken zonder dat er iets in zit en zonder de deur te openen. Als u hem onmiddellijk moet gebruiken, tracht hem dan niet te vol te steken. Als het apparaat wordt uitgeschakeld of losgekoppeld van het stroomnet, moet u minstens 5 minuten wachten alvorens het apparaat weer in te schakelen, om schade aan de compressor te voorkomen. KOELKASTEN (met 4 sterren); De diepvries van de koelkast haalt temperaturen van -18°C en lager. NL -29-

Accessoires "Deur open"-indicator + De "Deur open"-indicator op de grendelschuif geeft aan of de deur al dan niet correct gesloten is. + Als de rode indicator zichtbaar is, is de deur nog open. 1 + Als de rode indicator niet zichtbaar is, is de deur correct gesloten. + Denk eraan dat de diepvriesdeur altijd goed gesloten moet worden gehouden. Dat voorkomit dat de voedingswaren in de diepvries zouden ontdooien, dat er te dikke ijslagen kunnen worden gevormd in de diepvries en dat er energie wordt verspild.

BAARKX VOEDSEL IN HET APPARAAT PLAATSEN

Koelkastcompartiment Het koelkastcompartiment wordt gebruikt om verse voedingswaren enkele dagen te bewaren. + Zorg ervoor dat de voedingswaren niet in contact komen met de achterwand van het koelkastcompartiment. Laat wat ruimte rondom de voedingswaren om een goede luchtcirculatie mogelijk te maken. Plaats nooit hete voedingswaren of dampende vloeistoffen in de koelkast. Plaats de voedingswaren in gesloten containers of ingepakt in de koelkast. Plaats nooit vloeistoffen in onafgedichte recipiènten in de koelkast, om te voorkomen dat het te vochtig wordt of dat er ijs wordt gevormd in de koelkast. Het is raadzaam alle ingepakte vleeswaren op het glazen blad net boven het groentevak te leggen, waar de lucht kouder is. Fruit en groenten mogen onverpakt in het groentevak worden gelegd. Open de deur van de koelkast niet te vaak en laat de deur nooit te lang openstaan, om te voorkomen dat er koude lucht ontsnapt. Diepvriescompartiment Het diepvriescompartiment wordt gebruikt voor het invriezen van verse voedingswaren, voor het bewaren van aangekochte diepgevroren voedingswaren gedurende de periode die wordt aangegeven op de verpakking, en voor het maken van ijsblokjes. + Voor het invriezen van verse voedingswaren; verpak verse voedingswaren in luchtdichte en niet-lekkende verpakkingen. Ideaal zijn speciale diepvrieszakken, aluminiumfolie (dikke folie, twee keer omwikkelen als u twijfelt over de dikte), polyethyleen zakken en plastic recipiënten. Zorg ervoor dat de in te vriezen verse voedingswaren niet in contact komen met reeds ingevroren voedingswaren. Schrijf steeds de datum en de inhoud op de verpakking en bewaar ingevroren voedingswaren nooit langer dan de erop vermelde bewaardatum. In geval van een stroomonderbreking of een storing, zal het diepvries-=compartiment een voldoende lage temperatuur handhaven voor het bewaren van de voedingswaren. Tracht echter te vermijden dat de diepvriesdeur in dergelijke gevallen worden geopend, om te voorkomen dat de temperatuur in het compartiment te vlug stijgt. NL -30-

De maximale hoeveelheid verse voedingswaren die binnen 24 uur in de diepvries kunnen worden gestoken, staat aangegeven op het typeplaatje (zie Vriescapaciteit). Plaats nooit warme voedingswaren in het diepvriescompartiment. Aankopen en bewaren van diepgevroren voedingswaren; ga na of de verpakking niet beschadigd is. De bewaartijd en de aanbevolen temperatuur voor de diepgevroren voedingswaren staat vermeld op de verpakking. Volg de instructies van de fabrikant voor bewaring en gebruik. Als er geen informatie op de verpakking staat, mag het product niet langer dan 3 maanden in de diepvries worden bewaard. Plaats diepgevroren voedingswaren zo vlug mogelijk na aankoop in het diepvriescompartiment. Eenmaal de voedingswaren ontdooid, mogen ze niet opnieuw worden ingevroren; ze moeten zo vlug mogelijk worden bereid om te worden opgegeten of om opnieuw te worden ingevroren. Voor het maken van ijsblokjes vult u het ijsbakje met water en plaatst u het in het diepvriescompartiment. Zodra het water volledig in ijs is veranderd, kunt u de blokjes er uit verwijderen door met het bakje te draaien, zoals hieronder wordt geïllustreerd.

PAIE REINIGING EN ONDERHOUD

+ U moet de stekker van de koelkast uit het stopcontact verwijderen voor u begint schoon te maken. + U mag uw koelkast nooit wassen met stromend water.

+ U kunt de binnen- en buitenzijde van uw apparaat afnemen met Di een zachte doek of een spons met een warm zeepsopje. ôs + Verwijder de individuele onderdelen en maak schoon met een warm zeepsopje. Niet wassen in de LAS wasmachine. Ÿ NL -31-

+ Nooïit ontvlambare, explosieve of corrosieve materialen zoals EI verdunners, gassen, zuren gebruiken om schoon te maken. A) + De condensator (de achtzijde met zwarte vleugels) moet minimum een maal per jaar met een stofzuiger of een droge worden gereinigd. Hierdoor zal uw diepvriezer efficiënter werken en uzult | energie besparen. Ontdooien Koelingscompartiment + Ontdooiing vindt automatisch plaats tijdens de werking van de koelkast; het dooiwater wordt opgevangen in het verdampingsbakje en het water wordt automatisch verdampt. + Het verdampingsbakje en de dooiwaterafvoeropening moeten regelmatig worden gereinigd met de dooiwaterafvoerstop om te voorkomen dat het water blijft staan op de bodem van de koelkast in plaats van naar buiten te stromen. + U kunt ook een Vi glas water in de afvoeropening gieten om ze langs binnen te reinigen. Ontdooien van het diepvriescompartiment; WAARSCHUWING: tenzi aanbevolen door de fabrikant mag u nooïit scherpe metalen werktuigen gebruiken voor deze taak, aangezien die de koelkring zouden kunnen beschadigen. Naeenzekeretijdzalerijs worden gevormdopbepaalde plaatseninhetdiepvriescompartiment. Het in het diepvriescompartiment gevormde ijs moet regelmatig worden verwijderd (gebruik de plastic schraper indien beschikbaar). Een volledige ontdooiing is noodzakelijk wanneer de ijslaag meer dan 3-5 mm dik is, om de doeltreffendheid van de diepvries te handhaven. + Zet de thermostaat de dag voordat u de diepvries wilt ontdooien in de stand "5" om de voedingswaren volledig in te vriezen. + Tijdens het ontdooien moeten bevroren voedingswaren in verschillende lagen papier worden gewikkeld en op een koude plaats worden bewaard. De onvermijdelijke temperatuurstijging zal hun bewaartijd verkorten. Zorg er dan ook voor dat deze voedingswaren binnen een relatief korte tijd worden geconsumeerd. + Zet de thermostaatknop in de stand "+" en schakel het apparaat uit. NL -32-

+ Laat de deur open om het ontdooiingsproces te versnellen. Verwijder het dooiwater uit het compartiment. + Reinig de binnenkant van de diepvries met de hand met lauw water en een beetje detergent. Gebruik nooit schuurmiddelen of bijtende reinigingsmiddelen. + Veeg de binnenkant van het apparaat droog, steek de stekker in het stopcontact en draai de thermostaatknop in de stand Draai de thermostaat na 24 uur opnieuw in de gewenste stand. Vervangen van de lamp SS

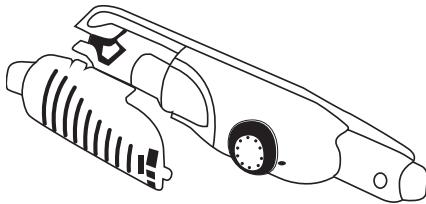

Vervangen van het lampje van het té ES koelkastcompartiment: 1.Trek de stekker uit het stopcontact. 2.Druk op de haakjes aan weerszijden van het J LS lampafdekkapje en verwijder het afdekkampje. 3.Vervang de lamp door een nieuwe van ten hoogste 15 W. 4.Breng het lampafdekkapje weer aan, wacht 5 minuten en steek de stekker opnieuw in het stopcontact. Vervangen van ledverlichting Indien uw koelkast voorzien is van ledverlichting dient u contact op te nemen met de helpdesk. Deze mag namelijk uitsluitend worden vervangen door erkend personeel. DEEL

TRANSPORT EN WIJZIGING VAN DE

INSTALLATIEPOSITIE Transport En Wijziging Van De Installatiepositie + Gebruik, indien mogelijk, de oorspronkelijke verpakkingen en piepschuim. + Gebruik tijdens transport een brede band of een sterk touw. Houd u aan de voorschriften die staan vermeld op de geribbelde doos.El envoltorio original y la espuma de poliestireno pueden cubrirse se si asi se desea. Vôér transport of voordat u de oude SH installatiepositie verandert, moet u alle K bewegende onderdelen (d.w.z. planken, J NW groentelade..) verwijderen of met tape À vastmaken om te voorkomen dat deze gaan schudden. NL -33-

VOORDAT U EEN BEROEP DOET OP DE KLANTENSERVICE Als uw koelkast niet goed werkt, dan is dit mogelijk te wijten aan een klein probleem. Controleer eerst de volgende punten voordat u met een elektricien contact opneemt. Dat bespaart u tijd en geld. Wat moet ik doen als de koelkast niet werkt? Controleer of ; + De stroom niet uitgevallen is; + De hoofdschakelaar ingeschakeld is; + De thermostaat niet in de stand "+" staat; + De wandcontactdoos OK is; dit controleert u door daarop een ander apparaat aan te sluiten waarvan u weet dat het goed werkt; Wat moet ik doen als de koelkast niet naar behoren functioneert? Controleer of ; + Het apparaat niet overladen is met producten; + De deuren perfect gesloten zijn; + Er geen stof is op de condensor; + Er aan de achterzijde genoeg ruimte is; Als het apparaat veel lawaai maakt ; Het koelgas dat in de koelkast circuleert produceert soms lawaai (borrelend geluid), ook wanneer de compressor niet actief is. U hoeft zich hierover geen zorgen te maken, dit is heel normaal. Als u een ander geluid hoort, controleer dan of: -+_het apparaat horizontaal staat. + _het apparaat niet met iets contact maakt aan de achterzijde. + _objecten op het apparaat trillen. Als er water aanwezig is in het onderste gedeelte van de koelkast ; Controleer dan of ; De afvoeropening voor het dooiwater niet verstopt is (gebruik de ontdooi-aftapplug om de afvoeropening te reinigen). Als u koelkast onvoldoende afkoelt; Uw koelkast is ontworpen om te werken bij kamertemperatuur intervallen vermeld in de normen, op basis van de klimaatklasse vermeld in de informatietabel. We raden af uw koelkast te gebruiken buiten de vermelde temperatuurwaarden met betrekking tot de efficièntie van de koeling. Klimaatklasse | Omgevingstemperatuur °C T Tussen 16 en 43 °C ST Tussen 16 en 38 °C N Tussen 16 en 32 °C SN Tussen 10 en 32 °C NL -34-

Aanbevelingen + Om de ruimte te vergroten en het uiterlik te verbeteren, is de “koelsectie” van de koelkasten binnen in de achterwand van het koelvak geplaatst. Wanneer het apparaat in werking is, is deze wand bedekt met vorst of waterdruppels, wanneer de compressor werkt. Maak u geen zorgen. Dit is volledig normaal. Het apparaat moet enkel ontdooid worden als een te dikke ijslaag gevormd wordt op de wand. Als u het toestel gedurende een lange periode niet gebruikt (bijvoorbeeld tijdens de vakantiemaanden). Schakel de thermostaat op "+". Ontdooi en reinig de koelkast met de deur open om schimmel en onaangename geuren te vermijden. Tips om energie te besparen

1- Installeer het apparaat in een koele, goed geventileerde ruimte, maar niet in direct

zonlicht en niet in de buurt van een warmtebron (radiator, fornuis, etc.). Zo niet moet u een isolerende plaat gebruiken.

2- Laat warme dranken en etenswaren eerst afkoelen buiten het apparaat.

3- Plaat ingevroren etenswaren in het koelvak. De lage temperatuur van de ingevroren

etenswaren zullen het koelvak helpen koel houden wanneer ze ontdooien. Zo bespaart u energie. Als u de ingevroren etenswaren gewoon buiten de koelkast plaatst, verliest u energie.

4- Wanneer u dranken in de koelkast plaatst, moet u ze afdekken. Zo niet verhoogt de

vochtigheid in het apparaat. Dit verhoogt de werkingstijd. Afdekken van dranken helpt de geur en smaak te bewaren.

5- Wanneer u etenswaren en dranken plaatst, moet u de deur van het apparaat zo kort

mogelijk openen. 6-— Houd de deksels gesloten van andere vakken met verschillende temperaturen in het apparaat (groentevak, koeler, etc ).

7- De pakking van de deur moet schoon en vouwbaar zijn. Vervang versleten pakkingen.

Merk WALTHAM Model WTFI23TT Productcategorie 7 (Vriesvak-Koelkast) Energieklasse A+ Jaarlijks energieverbruik 182 KWh Totaal brutovolume 1261 Totaal nettovolume 1231 Koelkast brutovolume 1091 Koelkast nettovolume 1061 Diepvriezer brutovolume 171 Diepvriezer nettovolume 171 Ster klassering ++] Temperatuurverhogingstijd (-18°C / -9°C) 10 uur Koelingsysteem Statisch Vriesvermogen 2kg Klimaatklasse N (16°C - 32°C) Geluidsemissie 41 dB(A)

• Energieverbruik van 182 KWh per jaar, berekend op basis van de resultaten na 24 uur onder normale testvoorwaarden. Reëel energieverbruik hangt af van de voorwaarden waaronder het apparaat wordt gebruikt en waar het wordt geplaatst. ** Dit apparaat is ontworpen voor gebruik bi een omgevingstemperatuur binnen een bereik van 16°C — 32°C. NL -36-

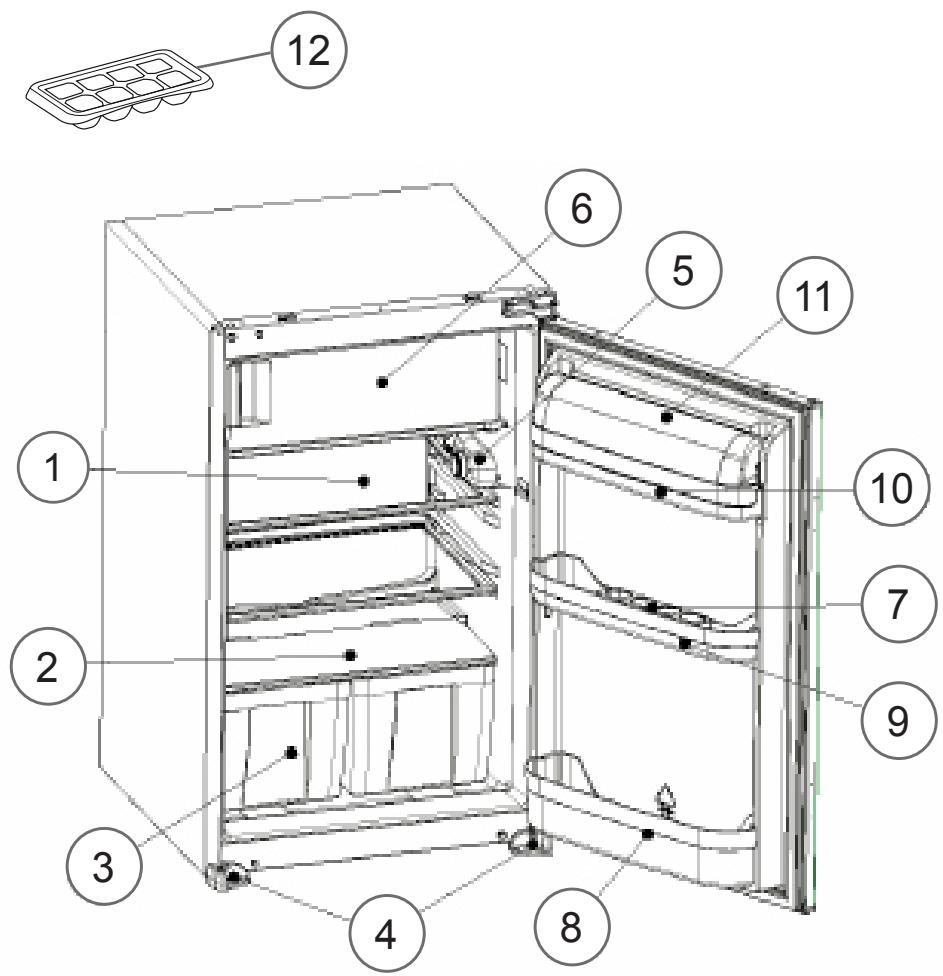

BAANA DE ONDERDELEN VAN HET APPARAAT EN DE COMPARTIMENTEN Deze presentatie is alleen bedoeld als informatie over de onderdelen van het apparaat. Onderdelen kunnen afhankelijk van het toestelmodel variëren.

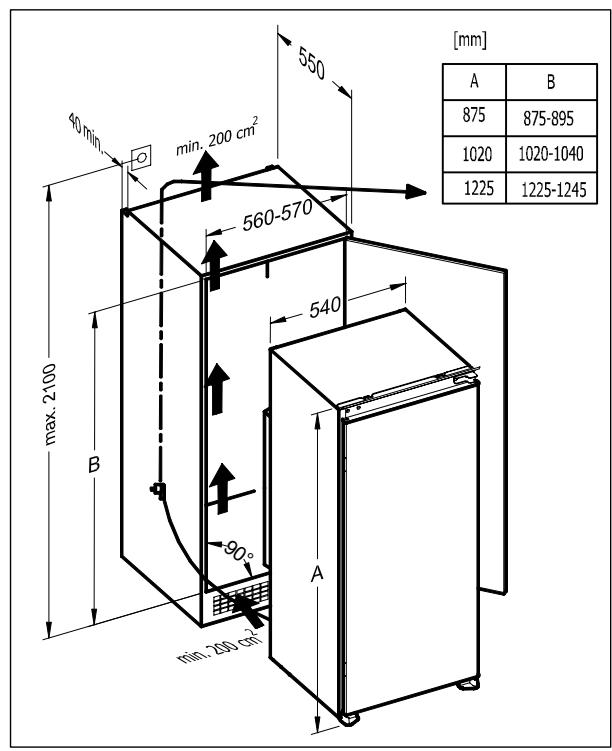

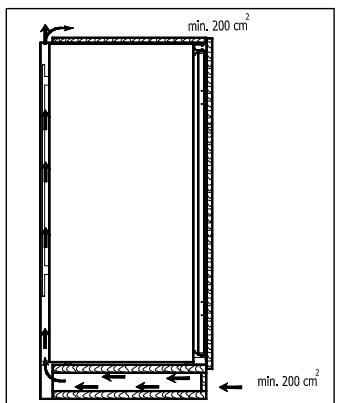

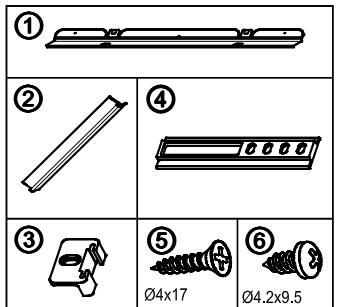

Installatie instructies sleepdeurmontage ! Lees voor u met de installatie begint zorgvuldig deze installatie instructies. ! Plaats de koelkast alleen in een stabiel keukenmeubel met voldoende ventilatievoorzieningen. (fig.B en fig.C) ! Wijzig indien noodzakelijk de draairichting van de deur volgens de instructies. 1.Fig.A toont alle benodigde bevestigingsmaterialen.

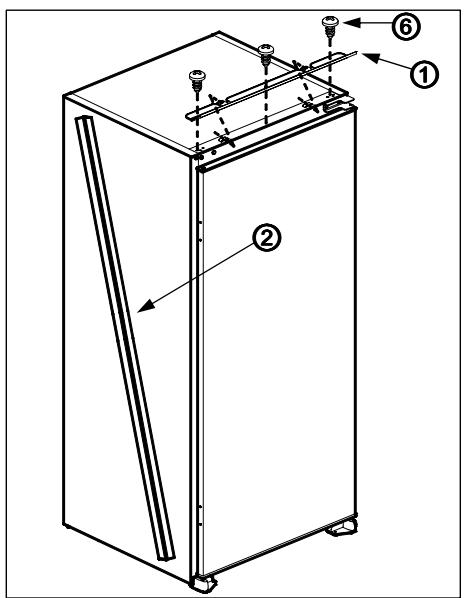

2. Afdeklijst' plaatsen en vastschroeven met schroeven (fig.D).

3.De aansluitkabel tot in de buurt van de wandcontactdoos leiden zodat de koelkast / vrieskast eenvoudig kan worden aangesloten na het inbouwen. (fig.B — fig.C)

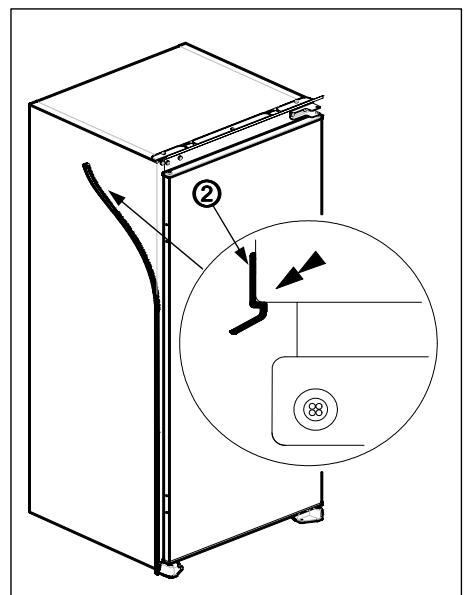

4. Afdekstrip® vastplakken op de zijwand van de body van de koelkast (aan de

openingszijde). (fig.D en E) 5.Schuif de koelkast in het keukenmeubel. 6.Duw de koelkast aan de openingszijde tegen de zijwand van het keukenmeubel en zorg ervoor dat afdekstrip’ de kier tussen de koelkast / vrieskast en het keukenmeubel geheel afsluit. 7.Plaats de koelkast zo diep in het keukenmeubel dat de voetjes van de koelkast gelijk komen met de voorkant van het keukenmeubel. (fig.F)

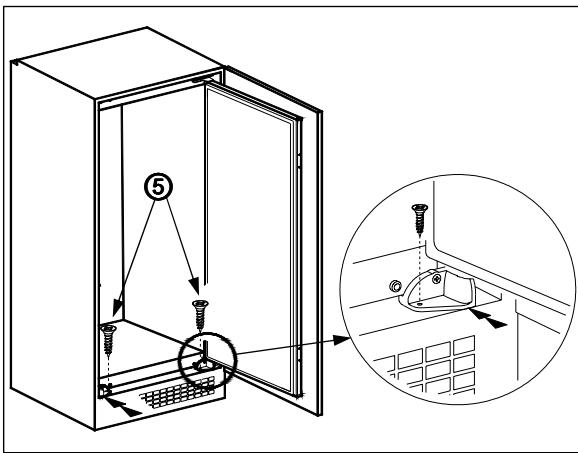

8. Schroef de voetjes vast aan het keukenmeubel met schroeven. (fig.F)

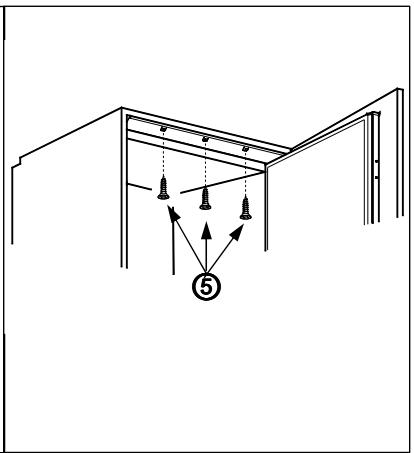

9.Schroef afdeklijst' vast aan het keukenmeubel met schroeven. (fig.G)

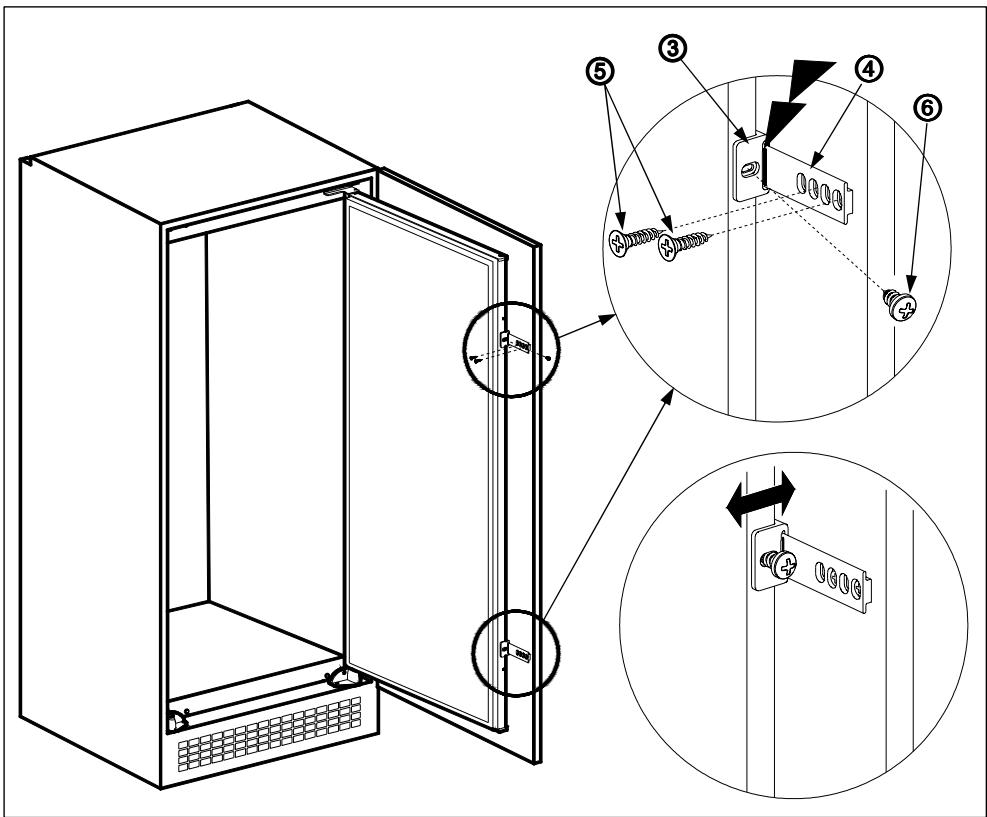

10. Schroef glifders* vast aan koelkast/vrieskast met schroevenf. (fig.H)

11. Open de deur van koelkast 90°.

12. Schuif geleidingsrails* tot de markering in de glijders®. (fig.H)

13. schroef de geleidingsrails* vast aan de keukenmeubel- deur met schroeven. (fig.H)

14. Zorg er voor dat bij een gesloten apparaatdeur, de openingszijde van de meubeldeur

1-2mm vrij blijft van het keukenmeubel. Dit kan gerealiseerd worden door het verstellen van de glijders:. (fig.H). Een goed sluitende apparaatdeur is een voorwaarde voor een goede werking van de koelkast. NL -38-

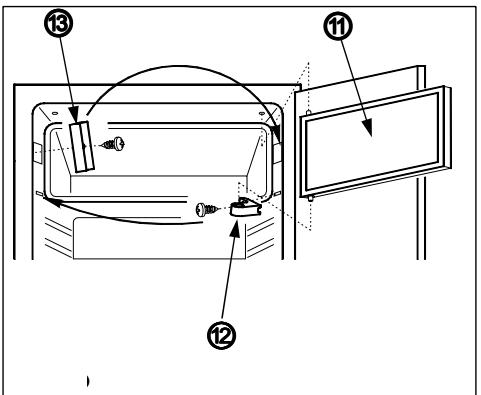

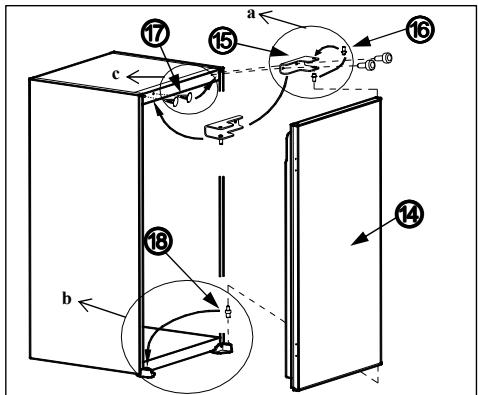

Figure J Wijziging openingszijde apparaatdeur 1.Open apparaatdeur'* en vriesvakdeur'. (fig.J) 2.Démonteer vriesvakdeur‘' door het losschroeven van het vriesvakdeurscharnier®?. g.J) 3.Démonteer vriesvakdeursluiting'® en monteer deze op de tegenoverliggende zijde. g.J) 4.Steek de bovenste scharnierpin van vriesvakdeur‘' in het hiervoor bestemde gaatje in de koelkastwand en de onderste scharnierpen in het vriesvakdeurscharnier? en schroef vriesvakdeurscharnier"? vast. (fig.J) 5.Démonteer bovenste deurscharnier. (fig.K) 6.Schroef pen bovenste deurscharnier los en schroef deze stevig vast aan tegenoverliggende zijde in het bovenste deurscharnier. (fig.K.a) 7.Plaats pen onderste deurscharnier'® aan de andere zijde. (fig.K.b) 8.Plaats afdekdopjes'” aan de andere zijde. (fig.K.c) 9.Plaats apparaatdeur'* op pen onderste deurscharnier'® en steek pen bovenste deurscharnier" in het scharniergaatje in de apparaatdeur'* en schroef vervolgens bovenste deur-scharnier'* stevig vast.(fig.K) NL -41-
