GEBRUIKSAANWIJZING DVD-HR775A SAMSUNG

AK68-01787C DVD-HR773 DVD-HR775 DVD-HR777

DVD gebruiksaanwijzing

ongekende mogelijkheden Bedankt voor het aanschaffen van dit Samsung-product. Registreer uw product op

www.samsung.com/register voor een zo compleet mogelijke service.

aan de slag WAARSCHUWING OM HET RISICO OPELEKTRISCHE SCHOKKEN TE BEPERKEN, DIENT U DE BEHUIZING (OF DE ACHTERZIJDE) NIET TE VERWIJDEREN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN OF GEREPAREERD. LAAT ONDERHOUD EN REPARATIES OVER AAN EEN GEKWALIFICEERDE MONTEUR.

LET OP GEVAAR VOOR ELEKTRISCHE SCHOKKEN NIET OPENEN Dit symbool duidt op gevaarlijke spanning binnen het product. Deze spanning brengt het risico van elektrische schokken of persoonlijke verwonding met zich mee.

LET OP: OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE BEPERKEN, DIENT U DE BEHUIZING (OF DE ACHTERZIJDE) NIET TE VERWIJDEREN. DIT APPARAAT BEVAT GEEN ONDERDELEN DIE DE GEBRUIKER ZELF KAN REPAREREN. LAAT ONDERHOUD EN REPARATIES OVER AAN EEN GEKWALIFICEERDE MONTEUR.

Dit symbool duidt op belangrijke instructies in de documentatie van het product.

Plaats deze apparatuur niet in een besloten ruimte zoals een boekenkast of een vergelijkbare plaats. WAARSCHUWING : om schade te voorkomen die tot brand of elektrische schokken kan leiden, mag dit apparaat niet worden blootgesteld aan regen of vocht. LET OP : VOOR DE HDD & DVD-RECORDER WORDT EEN ONZICHTBARE LASERBUNDEL GEBRUIKT DIE TOT EEN GEVAARLIJKE BLOOTSTELLING AAN STRALING KAN LEIDEN WANNEER DEZE OP IETS OF IEMAND WORDT GERICHT. ZORG ERVOOR DAT DE RECORDER OP DE JUISTE MANIER EN IN OVEREENSTEMMING MET DEZE AANWIJZINGEN WORDT GEBRUIKT. LET OP IN DIT PRODUCT WORDT GEBRUIKGEMAAKT VAN EEN LASERSTRAAL. GEBRUIK VAN MECHANISMEN, AANPASSINGEN OF UITVOEREN VAN PROCEDURES ANDERS DAN ZOALS IN DEZE GEBRUIKSAANWIJZING VERMELD, KUNNEN BLOOTSTELLING AAN SCHADELIJKE STRALING TOT GEVOLG HEBBEN. MAAK DE DVD-RECORDER NOOIT OPEN EN VOER ZELF GEEN REPARATIES UIT. LAAT ONDERHOUD EN REPARATIES OVER AAN EEN GEKWALIFICEERDE MONTEUR. Als afgeschermde kabels en stekkers worden gebruikt om het apparaat op andere apparaten aan te sluiten, voldoet dit product aan de CE-voorschriften. Gebruik afgeschermde kabels en stekkers voor aansluiting op andere elektrische apparaten, zoals radio’s en televisies, om elektromagnetische storingen te voorkomen. BELANGRIJKE OPMERKING De voedingskabel van deze apparatuur wordt geleverd met een gegoten stekker die een zekering bevat. De waarde van de zekering vindt u aan de kant van de polen van de stekker. Als u de zekering van de stekker moet vervangen, gebruik dan een zekering met dezelfde waarde die voldoet aan de vereisten van BS1362. Gebruik de stekker nooit zonder het klepje van de zekering als dit klepje afneembaar is. Als het klepje van de zekering moet worden vervangen, moet dit klepje dezelfde kleur als de kant van de polen van de stekker hebben. Vervangingsklepjes zijn beschikbaar bij de leverancier. Als de standaardstekker niet geschikt is voor de stopcontacten in uw woning of de kabel niet lang genoeg is om een stopcontact te bereiken, moet u een geschikt goedgekeurd verlengsnoer gebruiken of contact opnemen met de leverancier voor hulp. Als er echter geen andere mogelijkheid is dan het afsnijden van de stekker, verwijdert u de zekering en gooit u de stekker op de juiste wijze weg. Sluit de stekker niet aan op de contrastekker van een stroomsnoer omdat de blanke flexibele draad tot elektrische schokken kan leiden. Om het apparaat los te koppelen van elektriciteit, neemt u de stekker uit het stopcontact. Het stopcontact blijft dan direct beschikbaar. De producteenheid die bij deze gebruiksaanwijzing hoort, valt onder licentie van bepaalde intellectuele eigendomsrechten van bepaalde derde partijen. Deze licentie is beperkt tot niet-commercieel gebruik in de privé-sfeer door eindgebruikers voor de inhoud van de licentie. Er worden geen rechten verleend voor commerciële doeleinden. De licentie dekt geen andere producteenheid dan deze producteenheid. De licentie geldt niet voor andere producteenheden of -processen zonder licentie conform ISO/IEC 11172-3 of ISO/IEC 13818-3, die gebruikt of verkocht worden in combinatie met deze producteenheid. De licentie dekt alleen het gebruik van deze producteenheid voor het coderen en/of decoderen van geluidsbestanden conform ISO/OUR 11172-3 of ISO/OUR 13818-3. Er worden onder deze licentie geen rechten verleend voor productkenmerken of -functies die niet conform ISO/OUR 11172-3 of ISO/OUR 13818-3 zijn.

VOORZORGSMAATREGELEN Belangrijke veiligheidsinstructies Lees deze bedieningsinstructies zorgvuldig door voordat u het apparaat gebruikt. Volg alle onderstaande veiligheidsinstructies op. Houd deze instructies bij de hand voor toekomstig gebruik. Lees deze instructies.

Bewaar deze instructies.

Let op alle waarschuwingen.

Volg alle instructies op.

Gebruik dit apparaat niet in de buurt van water.

Reinig het apparaat alleen met een droge doek.

Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.

Plaats het apparaat niet in de buurt van warmtebronnen zoals radiatoren, verwarmingsroosters of andere apparaten die warmte afgeven (met inbegrip van versterkers).

Vergeet het veiligheidsdoel van de gepolariseerde stekker of aardlekstekker niet. Een gepolariseerde stekker bevat twee pennen waarbij de ene pen iets breder is dan de andere. Een aardlekstekker bevat twee pennen en een aardklem. De brede pen van de gepolariseerde stekker en de aardklem van de aardlekstekker zijn bedoeld voor uw veiligheid. Als een stekker niet in het stopcontact past, kunt u het beste een elektricien raadplegen voor vervanging van het verouderde stopcontact.

10) Zorg ervoor dat niemand op het stroomsnoer kan staan of dat stroomsnoer beklemd kan raken, in het bijzonder bij stekkers, adapters en op het punt waar het snoer het apparaat verlaat. 11) Gebruik alleen accessoires die door de fabrikant zijn opgegeven. 12) Gebruik het apparaat alleen op een karretje, standaard, driepoot, steun of tafel die door de fabrikant is opgegeven of die bij het apparaat wordt verkocht. Wees voorzichtig wanneer u een karretje gebruikt om het apparaat te verplaatsen om te voorkomen dat het toestel of het karretje kantelt en eventueel tot verwondingen leidt. 13) Haal de stekker van het apparaat uit het stopcontact tijdens onweer met bliksem of wanneer het apparaat langere tijd niet worden gebruikt. 14) Laat onderhoud en reparaties over aan een gekwalificeerde monteur. Reparaties zijn nodig als het apparaat is beschadigd, bijvoorbeeld als het stroomsnoer of de stekker is beschadigd, vloeistof op het apparaat is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, het apparaat niet normaal werkt of het apparaat is gevallen.

Waarschuwingen voor gebruik • Schakel andere installatiecomponenten eerst uit voordat u deze op de recorder aansluit. • Verplaats de recorder niet terwijl een schijf wordt afgespeeld, omdat de schijf kan worden bekrast of kan breken en de interne onderdelen van de recorder kunnen worden beschadigd. • Plaats geen bloemenvaas gevuld met water, of kleine metalen voorwerpen op de recorder. • Steek uw hand niet in de schijflade. • Plaats geen andere voorwerpen dan de schijf in de schijflade. • Externe storingen, zoals bliksem of statische elektriciteit, kunnen de normale werking van de recorder beïnvloeden. Schakel in dat geval de speler uit en weer in met de STANDBY/ON -toets, of haal de stekker uit het stopcontact en steek hem er vervolgens weer in. De recorder werkt daarna weer normaal. • Verwijder de schijf en schakel de recorder uit na gebruik. • Haal de stekker uit het stopcontact wanneer u de recorder langere tijd niet zult gebruiken. • Reinig de schijf door recht vanaf het midden naar de buitenzijde van de schijf te vegen. • Het apparaat moet niet worden blootgesteld aan druppels of spatten, en er moeten geen objecten gevuld met vloeistoffen, zoals vazen, op het apparaat geplaatst worden. • Met de hoofdstekker kan het apparaat volledig worden uitgeschakeld. Zorg ervoor dat deze goed bereikbaar is.

aan de slag Onderhoud van behuizing Zorg er om veiligheidsredenen voor dat u de stekker uit het stopcontact haalt. • Gebruik geen benzine, thinner of andere oplosmiddelen. • Veeg de behuizing met een zachte doek schoon.

HDD (Hard Disk Drive) De vaste schijf beschikt over een hoge opslagdichtheid, waardoor er langdurige opnamen kunnen worden gemaakt en er snelle toegang is tot opgenomen gegevens. De vaste schijf kan echter gemakkelijk worden beschadigd door schokken, trillingen of stof en moet uit de buurt van magneten worden gehouden. Neem de volgende voorzorgsmaatregelen in acht om verlies van gegevens te vermijden. • Gebruik de HDD & DVD-RECORDER niet in een ruimte die blootstaat aan extreme temperatuurschommelingen. • Stel de recorder niet bloot aan sterke schokken. • Zet de HDD & DVD-RECORDER niet op een plek die blootgesteld is aan mechanische trillingen of die onstabiel is. • Plaats de HDD & DVD-RECORDER niet boven op een warmtebron. • Haal de stekker niet uit het stopcontact terwijl het apparaat staat ingeschakeld. • Probeer niet de vaste schijf op enigerlei wijze zelf te veranderen. Hierdoor kan het product defect raken. Als de vaste schijf wordt beschadigd, kunnen de verloren gegane gegevens niet worden hersteld. De vaste schijf dient slechts voor tijdelijke opslag.

Gebruik van schijven • Gebruik alleen schijven met een normale vorm. Als een schijf (met een speciale vorm wordt) gebruikt, kan deze HDD & DVD-RECORDER beschadigd raken.

Schijven vasthouden • Raak het oppervlak van de schijf niet aan op de plaats waar de opname is uitgevoerd.

DVD-RAM, DVD±RW en DVD±R • Reinig deze schijven met een als optie verkrijgbaar DVD-RAM/PD-reinigingsmiddel (LF-K200DCA1 indien beschikbaar). Gebruik geen reinigingsmiddelen of doeken voor cd’s om DVD-RAM/±RW/ ±R-schijven te reinigen.

DVD-Video, Audio-CD • Gebruik een zachte doek om vuil van de schijf te vegen.

Waarschuwingen voor het gebruik van schijven • Gebruik geen ballpoint of potlood om op de bedrukte zijde te schrijven. • Gebruik geen reinigingssprays voor langspeelplaten of antistatische middelen.Gebruik geen vluchtige middelen zoals benzine of thinner. • Plak geen etiketten of stickers op schijven. (Gebruik geen gerepareerde schijven met een blootliggende kleefstof van plakband of verwijderde stickers.) • Gebruik geen krasbestendige beschermhoezen of doosjes. • Gebruik geen schijven die met de verkrijgbare etiketprinters zijn bedrukt. • Gebruik geen kromgetrokken of gebarsten schijven.

Schijven opslaan Zorg ervoor dat u de schijf niet beschadigt, want de gegevens op deze schijven zijn zeer kwetsbaar. • Bewaar de schijf niet in direct zonlicht. • Bewaar de schijf in een koele, geventileerde omgeving.

• Bewaar de schijf verticaal. • Bewaar de schijf in een schone beschermhoes. • Als u de HDD & DVD-RECORDER plotseling van een koude naar een warme plek verplaatst, kan condensatie op de werkende onderdelen en lens ontstaan, waardoor de schijf mogelijk op een abnormale manier wordt afgespeeld. Als dit gebeurt, steek dan de stekker niet in een stopcontact en wacht twee uur. Plaats vervolgens de schijf en probeer die opnieuw af te spelen.

Specificaties van schijven

Schijftype ❖ DVD-Video

• Een DVD (Digital Versatile Disc) kan maximaal 135 minuten aan beelden, 8 geluidstalen en 32 ondertitelingstalen bevatten. Een DVD is voorzien van mpeg-2-beeldcompressie en Dolby digital surround waarmee u in uw eigen huis van levendige en heldere beelden van bioscoopkwaliteit kunt genieten. • Wanneer van de eerste laag wordt overgeschakeld naar de tweede laag van een DVD-videoschijf met twee lagen, kan een korte storing van het beeld en geluid optreden. Dit is geen storing van het apparaat zelf. • Wanneer een DVD-RW/±R die in videomodus is opgenomen, is afgesloten, wordt dit een DVD-Video.

• Een geluidsschijf waarop 44,1 kHz PCM-geluid is opgenomen. • Hiermee worden audio-CD-R’s en -CD-RW’s met de indeling CD-DA afgespeeld. • Het apparaat kan bepaalde CD-R’s en CD-RW’s mogelijk niet afspelen vanwege de opnamecondities.

• Gebruik een CD-R/-RW van 700 MB (80 minuten). Probeer geen schijf van 800 MB (90 minuten) of meer te gebruiken, omdat deze schijf mogelijk niet wordt afgespeeld. • Als de CD-R/-RW niet in een afgesloten sessie is opgenomen, kan een vertraging optreden tijdens de eerste afspeeltijd en worden mogelijk niet alle opgenomen bestanden afgespeeld. • Sommige CD-R/-RW’s kunnen mogelijk niet met dit apparaat worden afgespeeld. Dit hangt af van het apparaat dat is gebruikt om deze CD-R/-RW’s te branden. Voor de inhoud van cd’s die voor persoonlijk gebruik op CD-R/-RW’s zijn opgenomen, kan de afspeelbaarheid afhankelijk zijn van de inhoud en de schijf.

❖ DVD±R’s afspelen en opnemen

• Wanneer een DVD±R die in videomodus is opgenomen, is afgesloten, wordt dit een DVD-Video. • U kunt op de beschikbare ruimte van de schijf opnemen en u kunt bewerkingsfuncties uitvoeren, zoals schijven en programma’s namen geven en programma’s verwijderen voordat u de schijf afsluit. • Wanneer een opname van een DVD±R wordt verwijderd, komt deze ruimte niet beschikbaar. Wanneer eenmaal op een deel van een DVD±R is opgenomen, is deze ruimte niet langer beschikbaar voor opnamen, of de opname nu gewist is of niet. • Nadat de opname is beëindigd, duurt het ongeveer 30 seconden voordat de beheergegevens van de opname zijn voltooid. • Dit apparaat optimaliseert de DVD±R voor elke opname. De optimalisatie wordt uitgevoerd wanneer u met opnemen begint nadat u de schijf hebt geplaatst of het apparaat hebt ingeschakeld. Als de optimalisatie te vaak wordt uitgevoerd, kan mogelijk niet langer op de schijf worden opgenomen. • Vanwege de opnamecondities kan afspelen in bepaalde gevallen niet mogelijk zijn. • Met dit apparaat kunt u DVD±R’s afspelen die zijn opgenomen en afgesloten met een Samsung DVD- en videorecorder. Mogelijk kunt u bepaalde DVD±R’s niet afspelen. Dit is afhankelijk van de schijf en de opnamecondities.

❖ DVD-RW’s afspelen en opnemen

• U kunt op DVD-RW-schijven opnemen en deze afspelen in zowel de modus Video als VR. • Als een DVD-RW die in de Video of VR modus is opgenomen, is afgesloten, kunt u geen extra opnamen meer opslaan.

AAN DE SLAG Met dit apparaat kunt u hoogwaardige digitale films afspelen of opnemen op een DVD-RAM/±RW/±R-schijf of op de HDD. Ook kunt u digitale beelden op DVD-RAM/±RW-schijven of op de vaste schijf bewerken.

aan de slag • Wanneer een DVD-RW die in videomodus is opgenomen, is afgesloten, wordt dit DVD-Video. • In beide modi kunt u afspelen voordat en nadat de DVD is afgesloten, maar nadat de DVD is afgesloten, kunt u niet meer opnemen, verwijderen of bewerken. • Als u in VR-modus en vervolgens in V-modus op de schijf wilt opnemen, moet u Format (Formatteren) uitvoeren.Wees voorzichtig wanneer u Format (Formatteren) uitvoert omdat alle opgenomen gegevens verloren kunnen gaan. • Wanneer een lege DVD-RW voor het eerst wordt geïnitialiseerd, wordt de schijf in VR-modus geïnitialiseerd.

❖ DVD+RW’s afspelen en opnemen

• Bij DVD+RW-schijven is er geen verschil tussen de DVD-video-indeling (V-modus) en DVD-video-opnameindeling (VR-modus). • Wanneer u een DVD+RW-schijf gebruikt, hoeft de schijf doorgaans niet te worden afgesloten.

❖ DVD-RAM’s afspelen en opnemen

• Zorg ervoor dat de opnamemodus is ingesteld op VRmodus. Als dit niet het geval is, kan de opname mogelijk niet op dit apparaat worden afgespeeld. • Op de meeste DVD-spelers kunt u geen DVD-RAM’s afspelen wegens compatibiliteitsproblemen. • Op dit apparaat kunt u alleen DVD-RAM’s van standaardversie 2.0 afspelen. • Een DVD-RAM opgenomen op deze recorder kan niet altijd op andere DVD-spelers afgespeeld worden. Zie de gebruiksaanwijzing voor de speler om de compatibiliteit met deze DVD-RAM-schijven te bepalen. • Verwijder bij DVD-RAM-schijven in cartridges de cartridge en gebruik alleen de schijf.

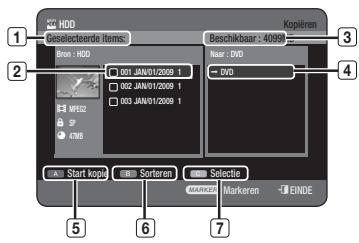

Schijf kopiëren Inhoud kopieerspecificaties

Titel met kopieerbeveiliging

Titel eenmaal kopiëren

Verplaatsen (verwijdert de titel van de vaste schijf na kopiëren)

Nadat een programma van het type “Titel eenmaal kopiëren” is opgenomen op DVD, kan deze titel niet meer naar de vaste schijf (HDD) worden gekopieerd. Maar als een programma van het type “Titel eenmaal kopiëren” op de vaste schijf is vastgelegd, kan deze titel wel naar DVD-RW (VR-modus) of DVD-RAM worden gekopieerd. Inhoud kopieerspecificaties

CD-DA Niet ondersteund

Schijf (CD-R/CD-DA/CD-RW/DVD-RAM, DVD±R(Afsluiten)/DVD+RW/DVD-RW(Afsluiten)) ➔ HDD of USB HDD ➔ DVD-R, DVD-RW(V) of USB USB ➔ HDD of DVD-R, DVD-RW(V) PTP USB is niet beschikbaar wanneer u gegevens naar USB kopieert. Als de schijf is voltooid met Schijfbeheer, kan hij compatibel zijn met een PC als een schijf met een UDFbestandssysteem.

KOPIEERBEVEILIGING • Veel DVD’s bevatten een kopieerbeveiliging. Sluit uw HDD & DVD-RECORDER daarom rechtstreeks aan op uw tv en niet op een videorecorder. Aansluiting via een videorecorder kan leiden tot vervormde weergave van DVD’s met kopieerbeveiliging. • Dit product bevat copyrightbeschermingstechnologie die beschermd wordt door methodeclaims van bepaalde patenten in de Verenigde Staten en andere intellectuele eigendomsrechten die in het bezit zijn van Macrovision Corporation en andere rechtmatige eigenaren. Het gebruik van deze copyrightbeschermingstechnologie moet zijn goedgekeurd door Macrovision Corporation en is uitsluitend bedoeld voor privé-gebruik en weergave voor een beperkt publiek, tenzij Macrovision Corporation een andere goedkeuring heeft verleend. Reverse engineering of demonteren is niet toegestaan.

Met deze HDD & DVD-RECORDER kunt u de inhoud van uw schijven beveiligen, zoals hieronder wordt beschreven. • Programmabeveiliging : zie pagina 82, “Een titel vergrendelen (beveiligen)”. • Schijfbeveiliging : zie pagina 96, “Schijfbeveiliging”. ❋ DVD-RAM/±RW/±R-schijven die niet compatibel zijn met de DVD-VIDEO-indeling, kunt u niet afspelen met dit apparaat. ❋ Raadpleeg uw DVD-RAM/±RW/±R-fabrikant voor meer informatie over de compatibiliteit van DVD-opnames. ❋ Bij het gebruik van DVD-RAM/±RW/±R-schijven van slechte kwaliteit kunnen onverwachte problemen ontstaan, met inbegrip van opnamefouten, het verlies van opgenomen of bewerkt materiaal of beschadiging van de HDD & DVD-RECORDER.

Schijfindelingen ❖ MP3-schijven

• CD-R/-RW, DVD-RAM/±RW/±R, HDD, USB-schijven waarop MP3-bestanden zijn opgeslagen die zijn opgenomen in de indeling UDF, ISO9660 of JOLIET kunnen worden afgespeeld. • U kunt alleen mp3-bestanden met de extensie “.mp3” of “.MP3” gebruiken. • Bij MP3-bestanden die met een VBR (Variable Bit Rates) van 32 Kbps tot 320 Kbps zijn opgenomen, kan het geluid worden onderbroken. • Afspeelbaar bitsnelheidsbereik ligt tussen 56 en 320 kbps. • Iedere map kan tot 500 items bevatten, waaronder bestanden en submappen.

• CD-R/-RW-, DVD-RAM/±RW/±R, HDD, USB-schijven die zijn opgenomen in de indeling UDF, ISO9660 of JOLIET kunnen worden afgespeeld. • U kunt alleen bestanden met de extensie “.jpg” of “.JPG” gebruiken. • Iedere map kan tot 500 items bevatten, waaronder bestanden en submappen. • MOTION JPEG en progressief JPEG worden niet ondersteund.

❖ DivX-schijven • • • • • • •

Schijf: CD-RW/-R, DVD-RAM/±RW/±R, HDD, USB U kunt videobestanden met de volgende extensies afspelen : .avi, .divx, .AVI, .DIVX DivX Video (Codec)-indeling : DivX 3.11 DivX 4.x DivX 5.x (zonder QPEL en GMC) DivX Audio (Codec)-indeling : MP3, MPEG 1 Audio Layer 2, LPCM, AC3, DTS Ondersteunde bestandsindelingen voor ondertiteling : .smi, .srt, .sub, .psb, .txt, .ass Iedere map kan tot 500 items bevatten, waaronder bestanden en submappen. U kunt geen schijven afspelen met een resolutie van meer dan 720 x 576 pixels.

AAN DE SLAG Beveiliging

aan de slag Gebruik de volgende schijven niet! • Gebruik in dit apparaat geen schijven van het type LD, CD-G, CD-I, CD-ROM of DVD-ROM. [Opmerking] U kunt de volgende typen schijven afspelen : CD/CD-R/-RW/MP3/JPEG/DVD-VIDEO/DVD-RAM/±RW/±R. Een DVD-RW/±R-schijf die in videomodus op een ander apparaat is opgenomen, kan alleen worden afgespeeld als de schijf is voltooid. • Mogelijk kunt u bepaalde commerciële schijven en DVD-schijven die u buiten uw regio hebt aangeschaft, niet afspelen op dit apparaat. Wanneer deze schijven worden afgespeeld, wordt “Geen schijf” of “Controleer de regiocode” weergegeven. • Als de DVD-RAM/±RW/±R een illegale kopie is of een andere indeling dan DVD-videoindeling heeft, kunt u deze schijf mogelijk ook niet afspelen.

❖ Compatibiliteit schijf

• Niet alle merken schijven kunnen in dit apparaat gebruikt worden.

❖ Compatibele USB-apparaten voor hostpoort

• De USB-hostpoort werkt net als de hostpoort van een desktop- of laptopcomputer. ❋ Dit product is compatibel met apparaten voor massaopslag (verwijderbare opslagapparaten) en PTPapparaten (zoals digitale fotocamera’s). • De USB-hostpoort biedt de mogelijkheid tot USB2.0-verbinding en wederzijdse compatibiliteit met USB1.1(USB1.0)-apparaten. • Ondersteunde apparaten voor hostpoort ❋ Apparaten voor massaopslag - Digitale fotocamera - MP3-speler - Geheugenstick - Kaartlezer (met één of meer sleuven) - Externe vaste schijf: ondersteunt alleen HDD’s met FAT32-indeling. - Overige verwijderbare opslagapparaten ❋ PTP ( Picture Transfer Protocol )-apparaten - Digitale fotocamera (in PTP-modus of normale modus van de USB-verbindingsmodi) • Dit project ondersteunt alleen FAT16/32-bestandssystemen. • Dit product ondersteunt maximaal vier partities. • Opmerking (waarschuwing) ❋ Als u met een slechte USB-kabel werkt, kan het voorkomen dat het USB-apparaat niet herkend wordt. ❋ Compatibiliteit met MP3-spelers is soms beperkt. - Dit product kan alleen inhoud met een MP3-indeling afspelen. - Dit product biedt geen ondersteuning voor audioinhoud met de codering DRM (Digital Right Management). ❋ Verbindingen via USB-hubs en hubextensies worden niet ondersteund. ❋ Er zijn ontzettend veel verschillende soorten USB-apparaten. Het kan zijn dat sommige van de USB-apparaten hierboven niet compatibel zijn met dit product. Met andere woorden, hoewel dit product over een USB-hostfunctie beschikt, is dit geen garantie dat alle USB-apparaten worden ondersteund.

• TPL ( Target Peripheral List ) Dit product is geen Windows XP-hostsysteem maar een ingebouwd USB-systeem waardoor het aantal ondersteunde USB-apparaten beperkt is. Onderzoek heeft uitgewezen dat de USB-hostfunctionaliteit en compatibiliteit van dit product voor de volgende producten werkt. (We verwachten echter dat het product behalve met deze merken ook in combinatie met vele andere USBapparaten kan worden gebruikt.) ❋ Digitale fotocamera Type

Externe harde schijf

 De MP3-spelers in de bovenstaande lijst die geen MSC-opslag (Mass Storage Class) gebruiken, worden niet ondersteund.

Waarschuwing Voorzorgsmaatregelen Algemene kenmerken Voordat u de gebruiksaanwijzing leest De HDD & DVD-RECORDER gebruiken Uitpakken Beschrijving De toetsen van de afstandsbediening

De HDD & DVD-RECORDER aansluiten Extra aansluitingen Antenne + HDD & DVD-RECORDER + externe decoderbox + TV Andere manier voor het aansluiten van de video-uitgangskabel Andere manier voor het aansluiten van de audio-uitgangskabel HDMI/DVI aansluiten op een TV Aansluiten op AV 3 IN- of DV-INaansluitingen Aansluiten op USB-apparaten

34 34 36 36 38 38 41 43 46 47

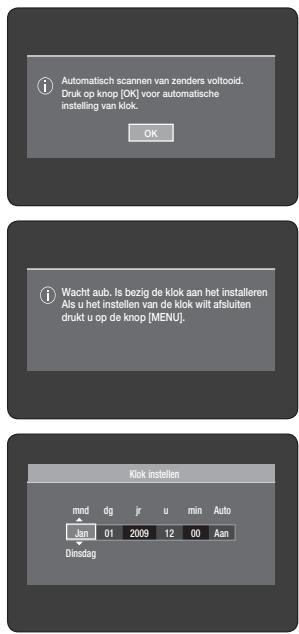

Menunavigatie op het TV-scherm PLUG & PLAY instellen De klok instellen Zenderinstelling De taalopties instellen De systeemopties instellen De geluidsopties instellen De video-opties instellen Het kinderslot instellen De opnameopties instellen

Regiocode (alleen DVD-Video) Logo’s van schijven die kunnen worden afgespeeld U kunt de volgende typen schijven afspelen Een schijf afspelen Het schijfmenu en het titelmenu gebruiken De afspeelknoppen gebruiken De toets INFO gebruiken Taalkeuze ondertiteling De geluidssporen en audiokanalen selecteren De camerahoek wijzigen Afspelen herhalen Inzoomen Markeringen gebruiken Favorieten gebruiken Een Audio-CD/MP3 afspelen Foto-CD’s afspelen Een DivX afspelen

Opneembare DVD’s Opname-indelingen Opnamemodus Beelden die tegen opnemen beveiligd zijn Direct opnemen Van een camcorder kopiëren Een OTR (One Touch Recording) maken Gelijktijdig opnemen en afspelen De functie Time Shift als live signaal Een timer-opname maken Ga naar de Opnamelijst

81 85 86 87 87 92 93 95

Basisbewerking (Titellijst) De functie Sorteren gebruiken (Titellijst) Navigatiemenu Inhoud selecteren Geavanceerd bewerken (Afspeellijst) Kopiëren van HDD naar DVD of Vice versa Het kopiëren van MP3, JPEG of Divx De naam van een muziek-, foto- of DivXbestand wijzigen Schijven beheren

68 69 70 71 72 73 74 75 76 77 79

aan de slag ALGEMENE KENMERKEN Met dit apparaat kunt u hoogwaardige digitale films afspelen of opnemen op een DVD-RAM/±RW/±R-schijf of op de HDD. Ook kunt u digitale beelden op DVD-RAM/±RW-schijven of op de vaste schijf bewerken. Op vaste schijf (HDD) opnemen • DVD-HR773 U kunt maximaal 264 uur (in EP-modus (8 uur)) aan video-opnamen opslaan op de interne vaste schijf (HDD) van 160 GB (gigabyte). • DVD-HR775 U kunt maximaal 421 uur (in EP-modus (8 uur)) aan video-opnamen opslaan op de interne vaste schijf (HDD) van 250 GB (gigabyte). • DVD-HR777 U kunt maximaal 534 uur (in EP-modus (8 uur)) aan video-opnamen opslaan op de interne vaste schijf (HDD) van 320 GB (gigabyte). Met zowel de mogelijkheid van opname op DVD als opname op een grote, interne vaste schijf kunt u met deze recorder de opnamen voor snelle toegang op de vaste schijf opslaan of ze opslaan op DVD, ter archivering of om op andere DVD-spelers af te spelen. Kopiëren van vaste schijf (HDD) naar DVD en vice versa U kunt opnamen van de vaste schijf naar een opneembare DVD kopiëren en vice versa. U kunt alleen in dezelfde opnamemodus kopiëren als die van de brontitel. Gelijktijdig opnemen en afspelen Weergave en opname verlopen zowel bij DVD’s als bij de interne vaste schijf (HDD) volledig onafhankelijk van elkaar. U kunt bijvoorbeeld een uitzending op de HDD opnemen terwijl u een dvd afspeelt. U kunt het programma ook ook opnemen op een opneembare dvd terwijl u een bestand vanaf de HDD bekijkt. Automatische kwaliteitsinstelling bij timer-opnamen Als de modus FR (Flexibele opname) is geselecteerd, wordt de beeldkwaliteit automatisch zodanig aangepast dat al het op te nemen beeldmateriaal op de vrije schijfruimte past. (zie pagina 44) Gegevens van een digitale camcorder kopiëren met behulp van een DV-ingang Video van een DV-apparaat via de DV-ingang (IEEE 1394-4pin/4pin) opnemen op hdd of DVD-RAM/±RW/±Rschijven. (zie pagina 73) Progressief scannen met hoge kwaliteit Met progressief scannen krijgt u flikkervrije video van hoge resolutie. Het 10 bit 54-MHz DAC en 2D Y/C scheidingscircuit biedt de hoogste kwaliteit beeldweergave en -opname. (zie pagina 44) DivX-certificatie DivX is een indeling voor digitale video, gemaakt door DivX, Inc. Dit is een officieel DivX Certified- of DivX Ultra Certified-apparaat waarop DivX-video kan worden afgespeeld. ®

HDMI (High Definition Multimedia Interface) HDMI vermindert beeldruis door een digitaal video/audiosignaalpad van de speler naar uw TV. Deze HDD & DVD-recorder ondersteunt alleen 576p, 720p, 1080i en 1080p. Anynet+(HDMI-CEC) Anynet+ is een functie die kan worden gebruikt om met de afstandsbediening van een SamsungTV de recorder te bedienen. Sluit hiervoor de HDD- & DVD-RECORDER met een HDMI-kabel aan op een Samsung-TV. (Dit is alleen mogelijk bij SAMSUNG-TV’s die Anynet+ ondersteunen.)

Modus EZ bestand Met behulp van deze functie kunt u een schijf automatisch initialiseren en afsluiten. (zie pagina 48) USB-interface voor gegevensoverdracht U gebruikt de USB-interface om JPEG-, MP3- en DivX-bestanden van een MP3-speler, USB-geheugen of digitale camera over te dragen naar een HDD- of DVD-recorder. U kunt de USB-interface ook gebruiken om JPEG-, MP3- en DivX-bestanden van een HDD- of DVD-recorder naar een MP3-speler, USB-geheugen of digitale camera over te dragen.

VOORDAT U DE GEBRUIKSAANWIJZING LEEST Raadpleeg de volgende begrippen voordat u de gebruiksaanwijzing leest.

Pictogrammen die in de gebruiksaanwijzing worden gebruikt Pictogram Woord

HDD Een beschikbare functie voor de vaste schijf. (HDD).

DVD Een beschikbare functie voor DVD of DVD±R/-RW(V)-schijven die zijn afgesloten.

RAM Een beschikbare functie voor DVD-RAM’s.

-RW Een beschikbare functie voor DVD-RW’s

+R Een beschikbare functie voor DVD-R’s Een beschikbare functie voor DVD+RW’s. Een beschikbare functie voor DVD+R’s.

CD-DA Een beschikbare functie voor gegevens-CD’s (CD-R of CD-RW).

JPEG Een beschikbare functie voor CD-R/-RW, DVD±R/±RW/-RAM-schijven of HDD MP3

Een beschikbare functie voor CD-R/-RW, DVD±R/±RW/-RAM-schijven of HDD DivX Een beschikbare functie voor CD-R/-RW, DVD±R/±RW/-RAM-schijven of HDD.

OPMERKING Een situatie waarin een functie niet werkt of instellingen mogelijk worden geannuleerd. Tips of aanwijzingen die de werking van elke functie bevorderen.

Eenmaal drukken Een functie die kan worden gebruikt via één toets.

USB Een beschikbare functie voor USB.

Deze gebruiksaanwijzing gebruiken 1) Zorg ervoor dat u de veiligheidsinstructies leest voordat u dit apparaat gebruikt. (zie pagina 2~9) 2) Lees Problemen oplossen als sprake is van een probleem. (zie pagina 100~101)

Copyright ©2009 Samsung Electronics Co. Alle rechten voorbehouden. Niets van deze gebruiksaanwijzing mag worden gereproduceerd of gekopieerd zonder voorafgaande schriftelijke toestemming van Samsung Electronics Co.

AAN DE SLAG S Z X C V K L o

G A D J M N F Definitie

aan de slag DE HDD & DVD-RECORDER GEBRUIKEN Stap 1: Selecteer het schijftype of de vaste schijf (HDD) Controleer voordat u gaat opnemen de schijftypen die beschikbaar zijn.

Als u herhaaldelijk op dezelfde schijf wilt opnemen of als u de schijf na de opname wilt bewerken, kiest u een herschrijfbare DVD±RW- of DVD-RAM-schijf. Als u een opname zonder wijzigingen wilt opslaan, kiest u een niet-herschrijfbare DVD±R. Het is mogelijk bestanden direct op te slaan op de interne vaste schijf (HDD) of een opgeslagen bestand te bewerken.

Stap 2: De schijf formatteren om de opname te starten In tegenstelling tot bij een videorecorder, wordt een ongebruikte schijf die in de recorder wordt geplaatst, automatisch geformatteerd. Dit is nodig om de opname op een schijf voor te bereiden.

Bij gebruik van een vaste schijf Formatteren niet nodig.

Bij gebruik van een DVD-RAM Dit schijftype kan in de DVD-video-opnameindeling (VR-modus) worden geformatteerd. U kunt opgenomen beelden bewerken en een afspeellijst in de gewenste volgorde maken.

Bij gebruik van DVD-RW Dit schijftype kan in de DVD-video-indeling (V-modus) of de DVD-Video-opnameindeling (VR-modus) worden geformatteerd. Wanneer u een lege schijf plaatst, wordt u gevraagd of u deze wilt initialiseren of niet. Als u ‘DVD-VR’of ‘DVD-V’ selecteert, wordt de initialisatie gestart. U kunt een videomodusschijf op verschillende DVD-apparaten afspelen. Een VR-modusschijf kunt u uitgebreider bewerken.

Bij gebruik van een DVD-R Een DVD-R hoeft niet te worden geformatteerd en alle en opnemen in videomodus wordt ondersteund. U kunt dit type schijf pas op andere DVD-apparaten afspelen nadat deze is voltooid.

Bij gebruik van DVD+RW • Wanneer u een lege DVD+RW-schijf plaatst, wordt u gevraagd of u deze wilt formatteren of niet. Als u ‘DVD+RW’ selecteert, wordt het formatteren gestart.

Bij gebruik van DVD+R Dit type schijf wordt automatisch geformatteerd.

Stap 3: Opnemen Er bestaan twee verschillende opnamemethoden, Directe opname en Timer-opname. Bij een timer-opname kan én van de vier beschikbare opnamestanden worden gebruikt: XP (hoogste kwaliteit), SP (standaard kwaliteit), LP (lagere kwaliteit) en EP (minste kwaliteit). Hoe lager de kwaliteit, des te langer u kunt opnemen. Wanneer het opnemen in de FRmodus (Flexibele opname) is ingesteld, wordt met de beste kwaliteit opgenomen rekening houdend met de resterende tijd op de schijf.

U kunt de titel die u wilt afspelen selecteren in een weergegeven menu en vervolgens direct afspelen. Een DVD bestaat uit secties die titels genoemd worden, en subsecties die hoofdstukken genoemd worden.

Stap 5: Een opgenomen schijf bewerken Het is eenvoudiger om schijven te bewerken dan conventionele videobanden. De recorder ondersteunt veel verschillende bewerkingsfuncties, die alleen mogelijk zijn met DVD’s en een vaste schijf (HDD). Met een eenvoudig bewerkingsmenu kunt u diverse bewerkingsfuncties op een opgenomen titel uitvoeren, zoals verwijderen, kopiëren, hernoemen, vergrendelen Een afspeellijst maken (DVD-RAM/-RW in VR-modus, vaste schijf) Met deze recorder kunt u een nieuwe afspeellijst op dezelfde schijf maken en bewerken zonder dat de originele opname wordt gewijzigd.

Stap 6: Afsluiten en op andere DVD-apparaten afspelen Wanneer u de DVD op andere DVD-apparaten wilt afspelen, is het soms nodig deze af te sluiten. Zorg dat u klaar bent met alle bewerkingen en opnamen en sluit de schijf af. Een DVD-RW-schijf in de VR-modus gebruiken Hoewel het over het algemeen niet nodig is de schijf af te sluiten om deze op een apparaat af te spelen dat geschikt is voor de VR-modus, dient u een voltooide schijf te gebruiken voor het afspelen op een dergelijk apparaat. Een DVD-RW-schijf in de videomodus gebruiken De schijf moet eerst worden afgesloten om op een ander apparaat dan op deze recorder te kunnen worden afgespeeld. Als u de schijf hebt afgesloten, kunt u deze niet meer bewerken of iets erop opnemen. Als u weer op de schijf wilt opnemen, moet u het afsluiten van de schijf eerst ongedaan maken. Een DVD±R-schijf gebruiken De schijf moet eerst worden afgesloten om deze op een ander apparaat dan op deze recorder te kunnen afspelen. Als de schijf is afgesloten, kan deze niet meer worden bewerkt of iets erop worden opgenomen.

 U kunt de schijf automatisch afsluiten met de functie EZ bestand. (zie pagina 48)

AAN DE SLAG Stap 4: Afspelen

aan de slag UITPAKKEN Accessoires Controleer of de onderstaande accessoires zijn meegeleverd.

USB PAUSE REPEAT Audio- en videokabel

RF-kabel voor TV Afstandsbediening

Batterijen voor de afstandsbediening (AAA-formaat)

De afstandsbediening voorbereiden Batterijen plaatsen in de afstandsbediening • Open het batterijklepje aan de achterkant van de afstandsbediening. • Plaats twee AAA-batterijen. Let bij het plaatsen op de correcte polariteit (+ en -). • Schuif het batterijklepje weer op de afstandsbediening. Als de afstandsbediening niet correct werkt: • Controleer de polariteit (+ / –) van de batterijen (Dry-Cell) • Controleer of de batterijen leeg zijn. • Controleer of de sensor van de afstandsbediening niet door voorwerpen wordt geblokkeerd. • Controleer of er tl-verlichting in de directe omgeving is. Gooi de batterijen weg volgens de milieuwetten in uw land. Gooi ze niet bij het huishoudelijk afval.

U bepaalt of uw televisie geschikt is, door de onderstaande instructies te volgen. 1. Zet de televisie aan. 2. Richt de afstandsbediening op de televisie. 3. Houd de toets TV STANDBY/ON ingedrukt en voer met de cijfertoetsen de tweecijferige code in voor het merk van de televisie.

Resultaat : als de televisie geschikt is voor de afstandsbediening, wordt deze uitgeschakeld. De tv is nu geprogrammeerd om met de afstandsbediening bediend te worden.

 Als er meerdere codes staan voor het merk van uw TV, probeer dan elke code uit totdat u de code vindt die werkt.  Als u de batterijen van de afstandsbediening vervangt, moet u opnieuw de merkcode instellen.

Vervolgens kunt u na de TV-toets te hebben ingedrukt de televisie bedienen met de volgende toetsen. Toets

TV STANDBY/ON Hiermee zet u de televisie aan en uit.

Hiermee selecteert u een externe bron.

Hiermee past u het volume van de televisie aan.

Hiermee selecteert u het gewenste kanaal.

TV MUTE Hiermee zet u het geluid aan en uit.

Hiermee voert u cijfers rechtstreeks in.

 De bovenstaande functies werken niet altijd bij alle televisies. Als u problemen ondervindt, gebruikt u de toetsen op de televisie zelf.

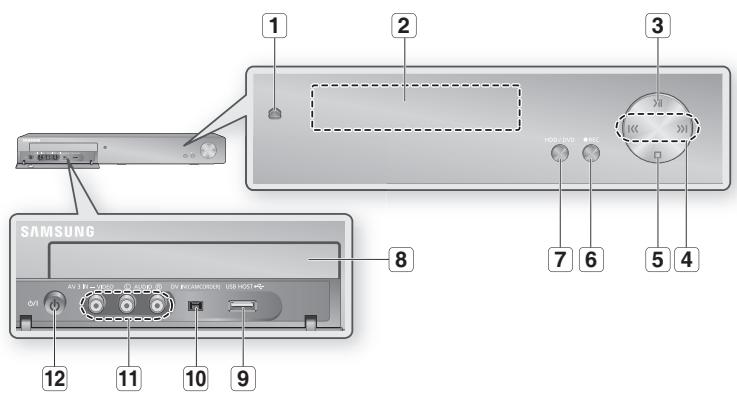

aan de slag BESCHRIJVING Voorpaneel 1

TOETS OPEN/CLOSE Hiermee opent en sluit u de schijflade.

DISPLAY Geeft o.a. de afspeelstatus, tijd weer.

TOETS PLAY/PAUSE Hiermee speelt u een schijf af of onderbreekt u het afspelen.

TOETSEN ZOEKEN/ OVERSLAAN

Hiermee gaat u naar de volgende/vorige titel, het volgende/vorige hoofdstuk of de volgende/vorige track. (Afspeelmodus) Hiermee selecteert u voorgedefinieerde tv-kanalen. (Stopmodus)

TOETS STOP Hiermee stopt u het afspelen van de schijf.

TOETS REC Hiermee start u de opname.

TOETS HDD/DVD Hiermee selecteert u de HDD/DVD-modus.

SCHIJFLADE Deze kan worden geopend om een schijf te plaatsen.

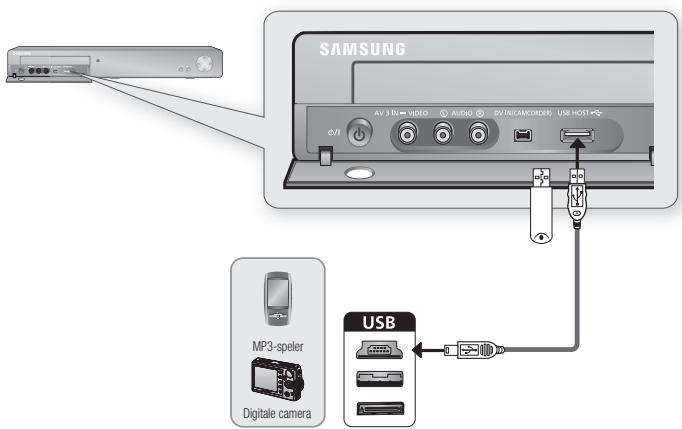

Een digitale fotocamera, MP3-speler, geheugenstick, kaartlezer, externe HDD of ander verwijderbaar opslagapparaat aansluiten.

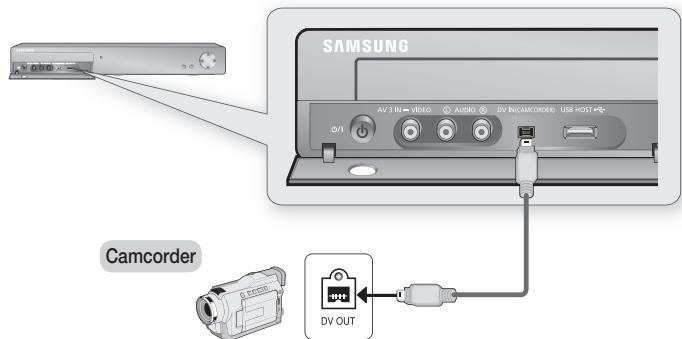

DV-INGANG Hierop sluit u digitale apparatuur met een DV-uitgang aan (zoals een camcorder).

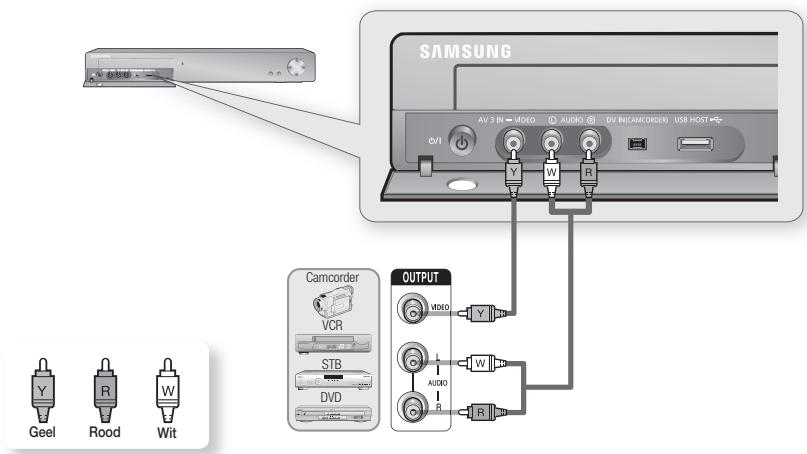

AV 3 INPUT Hierop sluit u externe apparatuur aan.

TOETS STANDBY/ON Hiermee zet u de recorder aan of uit.

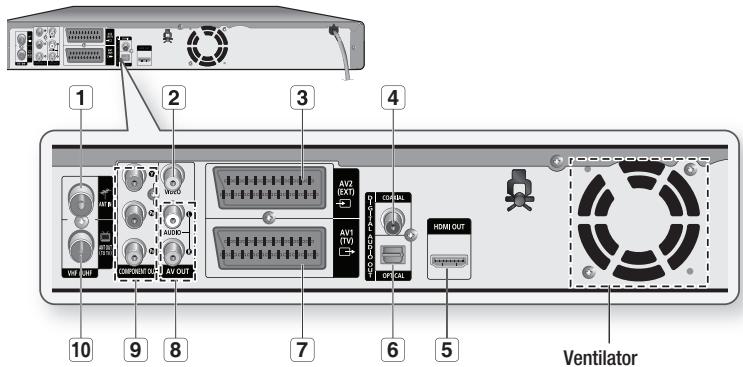

Ventilator De ventilator draait altijd als het apparaat is ingeschakeld. Zorg dat er minimaal 10 cm ruimte is aan alle kanten van de ventilator wanneer het product wordt geïnstalleerd.

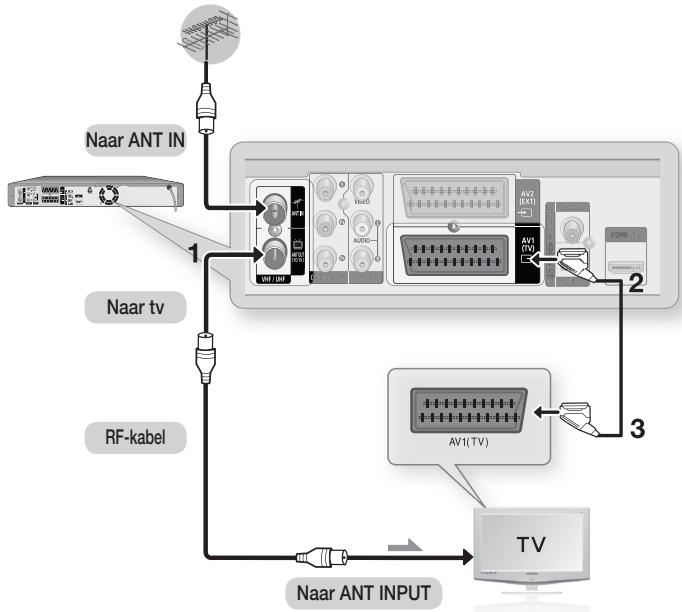

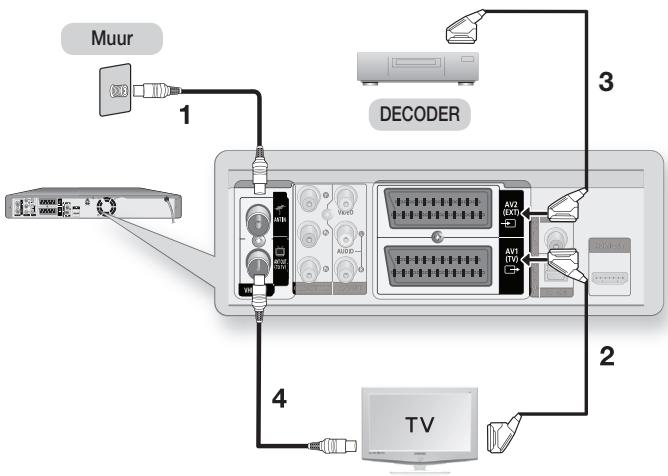

Ingang voor antennestekker

Aansluiten RF-kabel vanaf de antenne.

AV VIDEO UIT Hierop sluit u de ingang van externe apparatuur met een videokabel aan.

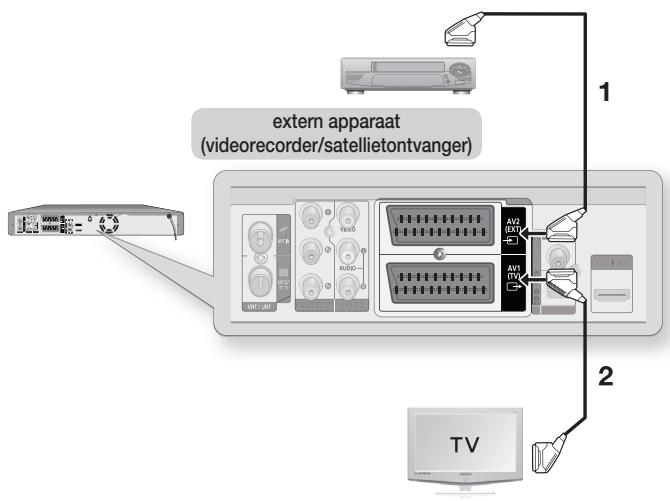

Aansluiting voor AV2(EXT) INPUT SCART-stekker

Aansluiten op apparatuur met een SCART-uitgang.

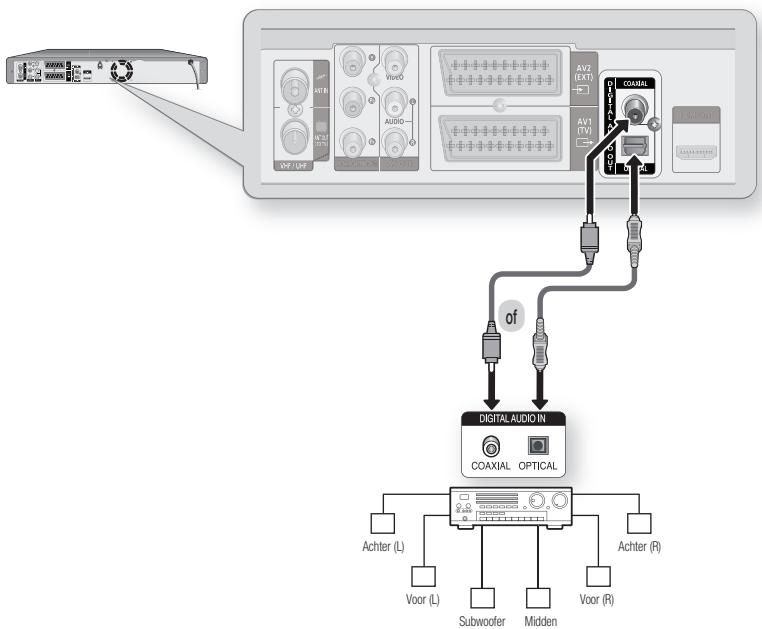

DIGITAALAUDIO UIT(COAXIAL)

Hierop sluit u een versterker met een digitale coaxiale audio-ingang aan.

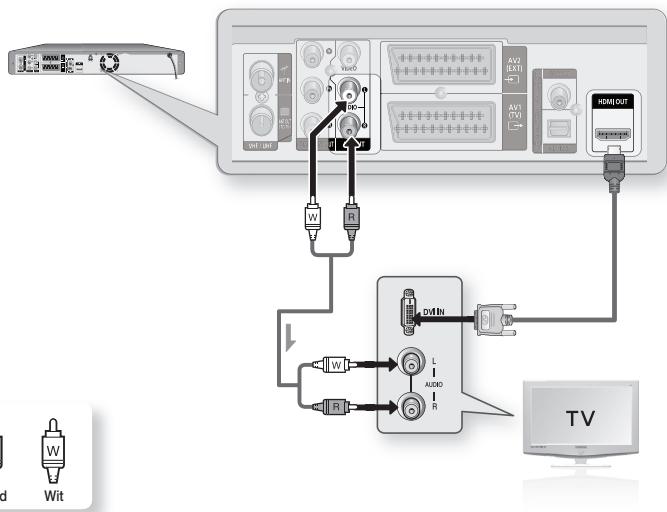

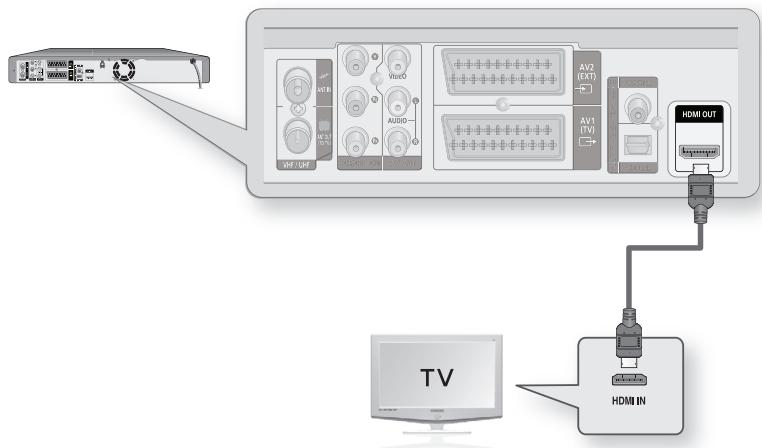

HDMI OUT Aansluiten op apparatuur met een HDMI ingang.

DIGITAALAUDIO UIT(OPTISCH)

Hierop sluit u een versterker met een digitale optische audio-ingang aan.

Aansluiting voor AV1(TV) OUTPUT SCART-stekker

Aansluiten op apparatuur met een SCART-ingang.

AV AUDIO UIT Hierop sluit u de audio-ingang van externe apparatuur met audiokabels aan.

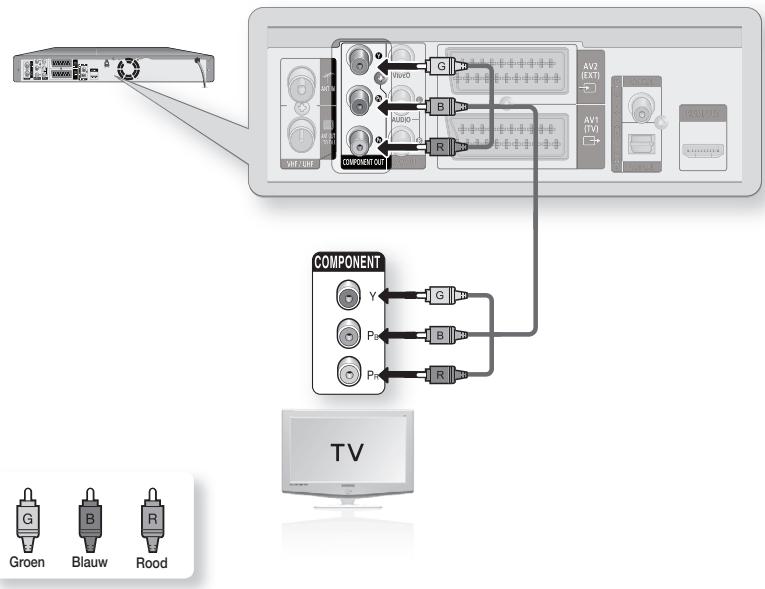

COMPONENT VIDEO UIT Hierop sluit u apparatuur met een componentvideo-ingang aan.

Uitgang voor TVaansluiting

Aansluiten RF-kabel op ingang tv-antenne.

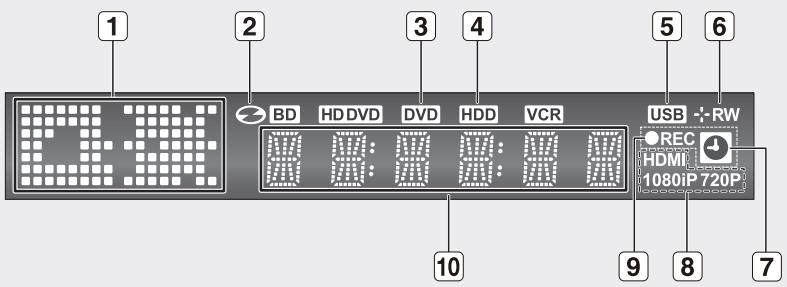

aan de slag Display voorpaneel

Aanduiding voor afspelen, openen/sluiten

brandt wanneer de afspeelknoppen en de knoppen voor openen/sluiten worden geselecteerd.

Aanduiding van de schijf

statuspictogram brandt.

brandt wanneer de DVD-modus is geselecteerd.

brandt HDD-modus wordt geselecteerd.

brandt wanneer de USB-modus wordt geselecteerd.

Aanduiding schijfmedia

brandt wanneer er een DVD±RW/±R-schijf wordt geladen.

Gaat branden bij timer-opnamen.

brandt wanneer HDMI is aangesloten.

Gaat branden in de opnamemodus.

Afspeeltijd/klok/indicator huidige status.

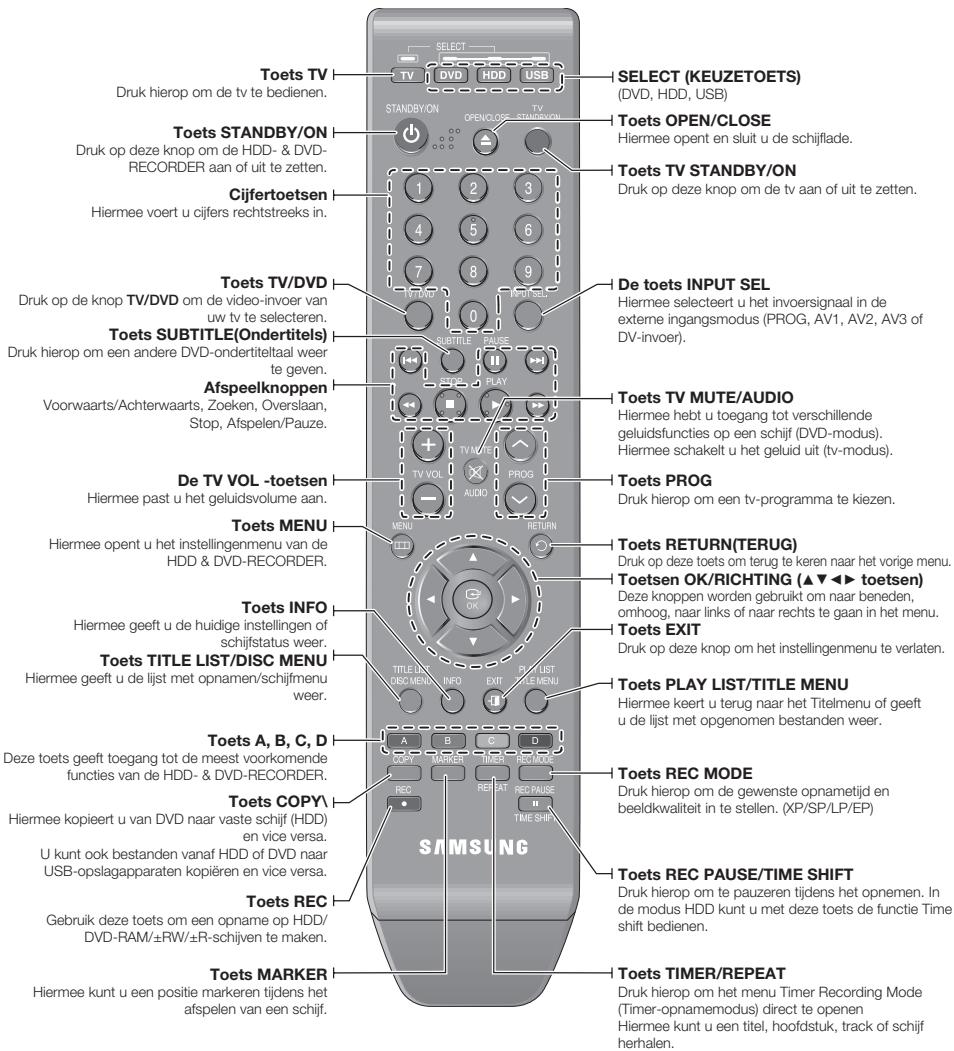

DE TOETSEN VAN DE AFSTANDSBEDIENING De afstandsbediening van uw HDD- & DVD-RECORDER werkt ook met Samsung-televisies en compatibele merken. Batterijen plaatsen in de afstandsbediening

2. Plaats twee AAA-batterijen. Zorg ervoor dat de ‘+’ en ‘-’ van de batterijen overeenkomen met de afbeelding in het compartiment.

Toets TV USB Druk hierop om de tv te bedienen.

3. Sluit het batterijklepje. Bij normaal gebruik van de televisie is de levensduur van de batterijen ongeveer een jaar.

SELECT (KEUZETOETS) (DVD, HDD, USB)

Toets OPEN/CLOSE Toets STANDBY/ON Hiermee opent en sluit u de schijflade.

Druk op deze knop om de HDD- & DVDRECORDER aan of uit te zetten.

Toets TV STANDBY/ON Druk op deze knop om de tv aan of uit te zetten.

Cijfertoetsen Hiermee voert u cijfers rechtstreeks in.

Toets TV/DVD De toets INPUT SEL Druk op de knop TV/DVD om de video-invoer van uw tv te selecteren.

Toets SUBTITLE(Ondertitels)

PAUSE Hiermee selecteert u het invoersignaal in de externe ingangsmodus (PROG, AV1, AV2, AV3 of DV-invoer).

Druk hierop om een andere DVD-ondertiteltaal weer te geven.

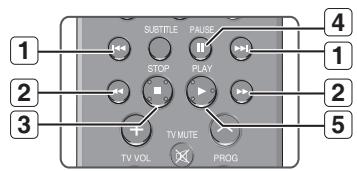

Toets TV MUTE/AUDIO Voorwaarts/Achterwaarts, Zoeken, Overslaan, Stop, Afspelen/Pauze.

Hiermee hebt u toegang tot verschillende geluidsfuncties op een schijf (DVD-modus). Hiermee schakelt u het geluid uit (tv-modus).

Toets PROG Hiermee past u het geluidsvolume aan.

Druk hierop om een tv-programma te kiezen.

Toets MENU Toets RETURN(TERUG)

Hiermee opent u het instellingenmenu van de HDD & DVD-RECORDER.

Druk op deze toets om terug te keren naar het vorige menu.

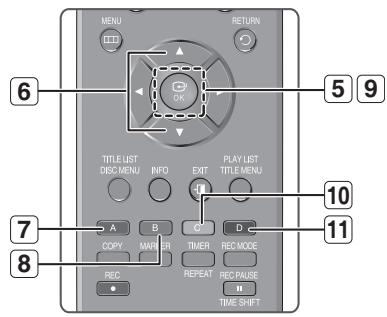

Toetsen OK/RICHTING (▲▼◄► toetsen) Deze knoppen worden gebruikt om naar beneden, omhoog, naar links of naar rechts te gaan in het menu.

Toets INFO Hiermee geeft u de huidige instellingen of schijfstatus weer.

Toets EXIT Druk op deze knop om het instellingenmenu te verlaten.

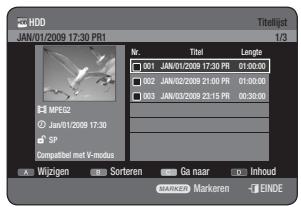

Toets TITLE LIST/DISC MENU Hiermee geeft u de lijst met opnamen/schijfmenu weer.

Toets PLAY LIST/TITLE MENU Hiermee keert u terug naar het Titelmenu of geeft u de lijst met opgenomen bestanden weer.

Toets A, B, C, D Deze toets geeft toegang tot de meest voorkomende functies van de HDD- & DVD-RECORDER.

Toets REC MODE REPEAT Toets COPY\ Hiermee kopieert u van DVD naar vaste schijf (HDD) en vice versa. U kunt ook bestanden vanaf HDD of DVD naar USB-opslagapparaten kopiëren en vice versa.

Toets REC Gebruik deze toets om een opname op HDD/ DVD-RAM/±RW/±R-schijven te maken.

Toets MARKER Hiermee kunt u een positie markeren tijdens het afspelen van een schijf.

Druk hierop om de gewenste opnametijd en beeldkwaliteit in te stellen. (XP/SP/LP/EP)

Toets REC PAUSE/TIME SHIFT Druk hierop om te pauzeren tijdens het opnemen. In de modus HDD kunt u met deze toets de functie Time shift bedienen.

Toets TIMER/REPEAT Druk hierop om het menu Timer Recording Mode (Timer-opnamemodus) direct te openen Hiermee kunt u een titel, hoofdstuk, track of schijf herhalen.

1. Open het klepje aan de achterkant van de afstandsbediening zoals in de afbeelding wordt weergegeven.

aansluiten en instellen DE HDD & DVD-RECORDER AANSLUITEN Deze paragraaf beschrijft diverse methoden om de HDD & DVD-RECORDER aan te sluiten op andere externe onderdelen en de vereiste Basisinstellingen. Als de televisie over de juiste ingang beschikt, kunt u met de scartkabel de HDD & DVD-RECORDER op de televisie aansluiten. 1. Sluit de RF-antennekabel aan zoals weergegeven. 2. Sluit een uiteinde van de SCART-kabel aan op de AV1-aansluiting op de achterkant van de HDD & DVD-RECORDER. 3. Sluit het andere uiteinde op de juiste aansluiting van de televisie aan. 4. Steek de stekkers van de HDD & DVD-RECORDER en de TV in het stopcontact. 5. Schakel de HDD & DVD-RECORDER en de TV in. 6. Druk op de toets INPUT SEL. op uw afstandbediening totdat op het scherm van uw tv het videosignaal van de HDD & DVD-RECORDER wordt weergegeven.

 De RF-kabelverbinding van dit product verzendt alleen tv-signalen. U moet audio-/videokabels aansluiten om een DVD-schijf vanaf uw HDD &DVD-RECORDER te kunnen bekijken. Als u de HDD & DVD-RECORDER uitzet, kunt u programma’s bekijken die via de RF-kabel ontvangen worden.

 TV-modus : druk op de knop TV/DVD op de afstandsbediening zodat “TV” wordt weergegeven op de voorste display (of zet de HDD- & DVD-RECORDER uit). Dan kunt u programma’s bekijken die op TV worden ontvangen.

 Als u “Stroombesparingsmodus” aanzet en u schakelt de Recorder uit, kan het tv-signaal van ANT OUT op de DVDrecorder een beetje storing hebben. In dit geval kunt u “Stroombesparingsmodus” uitzetten en zult u een helder beeld krijgen.

22_ aansluiten en instellen

EXTRA AANSLUITINGEN U kunt uw HDD & DVD-RECORDER aansluiten op een satelliet of digitale tuner.

AANSLUITEN EN INSTELLEN

1 extern apparaat (videorecorder/satellietontvanger)

- DVD-modus 1. Sluit de AV2-aansluiting van de HDD & DVD-RECORDER en video aan op de aansluiting van de satellietontvanger of digitale tuner met een SCART-kabel. 2. Sluit de AV1-aansluiting aan op de SCART AV-aansluiting op de tv 3. Zet de HDD & DVD-RECORDER, video/satellietontvanger of digitale ontvanger en tv aan. 4. Stel de ingangsmodus in op AV2. - TV-modus 1. Druk op de knop TV/DVD op de afstandsbediening zodat “TV” wordt weergegeven op het voorpaneel (of zet de HDD- & DVD-RECORDER uit). 2. U kunt programma’s bekijken van een satelliet of digitale tuner die is aangesloten op deze HDD & DVD RECORDER, zelfs als de HDD & DVD-RECORDER uit staat. U kunt deze verbinding niet gebruiken wanneer “Stroombesparingsmodus” aan staat.

aansluiten en instellen ANTENNE + HDD & DVD-RECORDER + EXTERNE DECODERBOX + TV Als u de externe decoderbox op de HDD & DVD-RECORDER aansluit, kunt u gecodeerde kanalen (uitzendingen van CANAL+ of Premiere) opnemen die worden ontvangen via de ingebouwde tv-tuner in de HDD & DVD-RECORDER.

1. Sluit de RF-antennekabels aan zoals is weergegeven. 2. Gebruik een SCART-kabel om de AV1-aansluiting op deze recorder aan te sluiten op de AV SCART-aansluiting op de tv. 3. Sluit de AV2-aansluiting aan op een AV SCART-aansluiting op de decoderbox. 4. Als u naar betaaltelevisie kijkt, zoals Canal+-programma’s, of deze opneemt, moet u de HDD & DVDRECORDER zodanig instellen dat deze de kanalen ontvangt met het display op het scherm. (Zie pagina 36~37)

24_ aansluiten en instellen

ANDERE MANIER VOOR HET AANSLUITEN VAN DE VIDEO-UITGANGSKABEL Er zijn verschillende manieren om videosignalen te verzenden zonder scartkabels te gebruiken. Selecteer uit de onderstaande lijst met video-aansluitingen de aansluiting die voor u het meest geschikt is. • Situatie 1 : Aansluiten op een (Composite) video-uitgang • Situatie 2 : Componentvideo-uitgangen

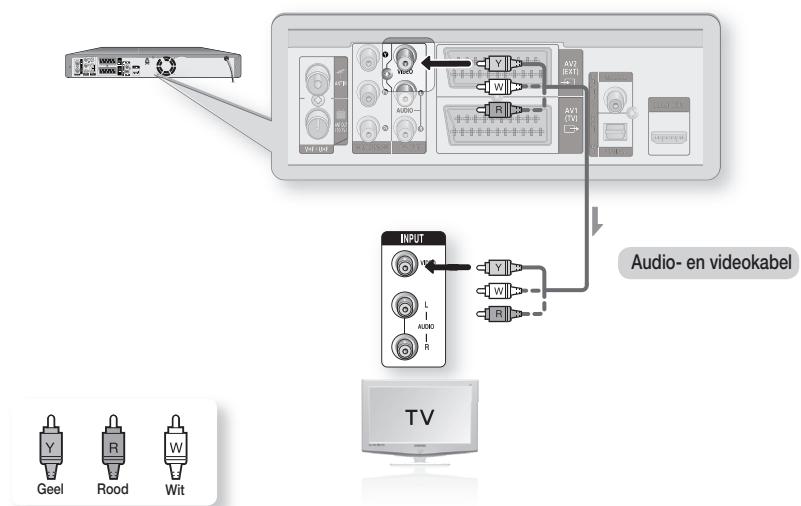

Situatie 1 : Aansluiten op een (Composite) video-uitgang 1. Gebruik een videokabel (geel) om de video-uitgang (geel) op de HDD & DVD-RECORDER aan te sluiten op de video-ingang (geel) op de tv (of AV-versterker). • Hiermee krijgt u een normale weergavekwaliteit. 2. Gebruik audiokabels (wit en rood) om de audio-uitgangen op de HDD & DVD-RECORDER aan te sluiten op de audio-ingangen op de TV (of AV-versterker). (zie pagina 27~29)

Audio- en videokabel

AANSLUITEN EN INSTELLEN Componentvideo en progressieve uitvoermodi • Componentvideo-uitgangen zijn alleen beschikbaar als de tv componentvideo-invoer ondersteunt. Als componentvideo-uitvoer niet werkt, controleert u de tv-aansluitingen en de instellingen voor het selecteren van de tv-invoer. • Vergeleken met standaard interlaced video wordt bij progressief scannen het aantal videolijnen verdubbeld dat naar de TV wordt verzonden, wat resulteert in een stabieler, flikkervrijer, duidelijker beeld dan interlaced video. Dit is alleen mogelijk bij TV’s die progressief scannen ondersteunen. • Progressieve scanuitgang (576p): niet iedere hoge-definitie TV-set is volledig compatibel met dit product. Dit kan ervoor zorgen dat niet alle beelden juist worden weergegeven. Als u problemen ondervindt met 576 progressive scan, wordt u aangeraden over te schakelen naar de “standaarddefinitie”-uitvoer. Als u vragen hebt over de compatibiliteit van de tv-set met de HDD &DVD-RECORDER model 576p, kunt u contact opnemen met onze klantenservice.

aansluiten en instellen Situatie 2 : Componentvideo-uitgangen 1. Gebruik componentvideokabels (niet bijgeleverd) om de COMPONENT OUT-aansluitingen (Y, PB, PR) op de HDD & DVD-RECORDER te verbinden met de COMPONENT IN-aansluitingen (Y, PB, PR) op de tv. • Voor een hoge beeldkwaliteit en nauwgezette kleurweergave. 2. Gebruik audiokabels (wit en rood) om de audio-uitgangen op de HDD & DVD-RECORDER aan te sluiten op de audio-ingangen op de TV (of AV-versterker). (zie pagina 27~29). 3. Raadpleeg na het aansluiten pagina 44.

 Zorg ervoor dat de kleurgecodeerde aansluitingen overeenkomen. De Y, PB, PR-componentuitgangen van de HDD & DVD-RECORDER moeten worden aangesloten op de exact overeenkomende componentingangen van de TV.

 De instelling voor progressief scannen is alleen beschikbaar wanneer de video-uitgang op Component is ingesteld. (zie pagina 44)

26_ aansluiten en instellen

ANDERE MANIER VOOR HET AANSLUITEN VAN DE AUDIO-UITGANGSKABEL Gefabriceerd onder licentie van het Amerikaanse patentnummer 5,451,942 en andere Amerikaanse en elders in de wereld verstrekte en aangevraagde patenten. DTS en DTS Digital Out zijn geregistreerde handelsmerken en het DTS logo en symbool zijn handelsmerken van DTS, Inc. ©1996-2009 DTS, Inc. Alle rechten voorbehouden.

Geproduceerd onder licentie van Dolby Laboratories.“Dolby” en het symbool met de dubbele D zijn handelsmerken van Dolby Laboratories.

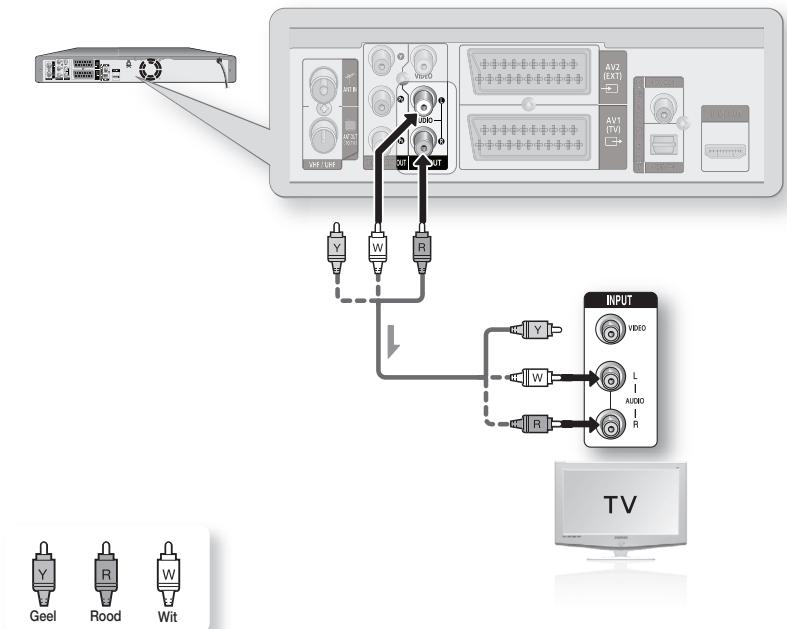

Situatie 1 : Aansluiten op de TV Als uw TV audio-aansluitingen heeft, gebruikt u deze verbinding.

AANSLUITEN EN INSTELLEN Er zijn verschillende manieren om geluidssignalen te verzenden zonder scartkabels te gebruiken. Selecteer uit de onderstaande lijst met audio-aansluitingen de aansluiting die voor u het meest geschikt is. • Situatie 1 : Aansluiten op de TV • Situatie 2 : Aansluiten op een stereoversterker met AV-uitgangen • Situatie 3 : Aansluiten op een AV-versterker met een digitale uitgang.

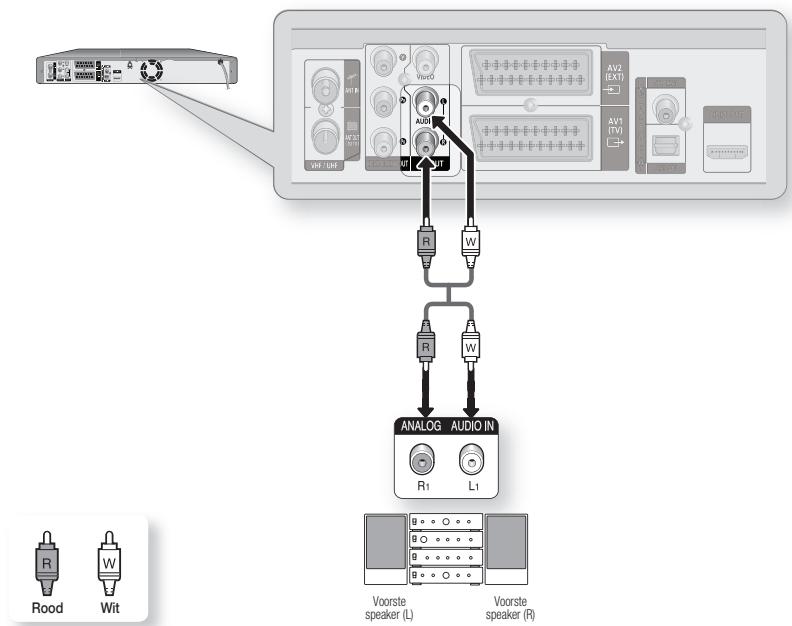

aansluiten en instellen Situatie 2 : Aansluiten op een stereoversterker met AV-uitgangen Gebruik de audio-uitgangen als uw stereoversterker alleen audio-ingangen (L en R) heeft.

28_ aansluiten en instellen

Situatie 3: Aansluiten op een AV-versterker met een digitale uitgang Gebruik deze aansluiting als uw versterker een Dolby Digital, MPEG2- of DTS-decoder en een digitale ingang heeft. Voor Dolby Digital-, MPEG2- of DTS-geluid moet u de geluidsinstellingen instellen. Aansluiten op een optische kabel of coaxkabel, afhankelijk van uw versterker. (zie pagina 41~42) AANSLUITEN EN INSTELLEN

aansluiten en instellen HDMI/DVI AANSLUITEN OP EEN TV Als uw TV een HDMI/DVI-ingang heeft, sluit u de HDMI/DVI-kabel aan op een TV. U zult genieten van beelden en geluiden met de beste kwaliteit. • Situatie 1 : Aansluiten op een tv met een HDMI-aansluiting • Situatie 2 : Aansluiten op een tv met een DVI-aansluiting

Situatie 1 : Aansluiten op een tv met een HDMI-aansluiting • Sluit met een HDMI-kabel (niet bijgeleverd) de HDMI OUT-uitgang aan de achterzijde van de DVD Recorder aan op de HDMI IN-ingang van uw TV. • Druk net zo lang op de knop op uw afstandsbediening waarmee u de ingang kunt selecteren totdat op het scherm van uw tv het HDMI-signaal van de DVD Recorder wordt weergegeven.

 Als de HDD & DVD-RECORDER op uw tv is aangesloten in de HDMI 1080p-uitgangsmodus, moet u een High Speed HDMI-kabel (categorie 2) gebruiken.

Situatie 2 : Aansluiten op een tv met een DVI-aansluiting • Verbind met een DVI-adapterkabel (niet bijgeleverd) het HDMI OUT-contact aan de achterzijde van de DVDrecorder met de DVI IN-ingang van uw tv. • Verbind met behulp van audiokabels de AUDIO (rood en wit) OUT uitgangen aan de achterzijde van de DVDrecorder met de AUDIO (rood en wit) IN ingangen van uw tv. Schakel de DVD-speler en tv in. • Druk net zo lang op de knop op uw afstandsbediening waarmee u de ingang kunt selecteren totdat op het scherm van uw tv het DVI-signaal van de DVD-recorder wordt weergegeven.

30_ aansluiten en instellen

 Voor het gebruik van de HDMI-kabel (niet bijgeleverd), dient u de kabel aan te sluiten voordat u het stroomsnoer in het stopcontact steekt, of voordat u “Plug & Play instellen.” heeft voltooid. Sluit de HDMI-kabel niet aan terwijl “Plug & Play instellen” bezig is.

Progressieve Scanning wordt automatisch in werking gesteld als HDMI aangesloten is. Als uw TV/HDMI-ontvanger DTS niet ondersteunt, hoort u geen geluid als u een schijf afspeelt in DTS-formaat. U kunt alleen in de stopmodus van HDMI-uitvoer naar andere uitvoer schakelen. Als u met behulp van een HDMI-kabel uw Samsung tv aansluit op de HDD- & DVD-RECORDER, kunt u de recorder bedienen met de afstandsbediening van de tv. (Dit is alleen mogelijk bij SAMSUNG-TV’s die Anynet+ ondersteunen.) (zie pagina 39)

 Controleer of het logo n aanwezig is (als uw tv is voorzien van het logo n, dan wordt de functie Anynet+ ondersteund.)

 HDMI (High Definition Multimedia Interface) HDMI is een interface waarmee video- en audiogegevens via een enkele aansluiting digitaal kunnen worden verzonden. Aangezien HDMI gebaseerd is op DVI, is het volledig compatibel met DVI. Het enige verschil tussen HDMI en DVI is dat HDMI meerdere geluidskanalen ondersteunt. Door middel van HDMI verzendt de DVDspeler een digitaal video- en audiosignaal en wordt een helder beeld verkregen op een TV met een HDMI-ingang.

 Beschrijving HDMI-aansluiting HDMI aansluiting – Zowel nietgecomprimeerde videogegevens en digitale audiogegevens (LPCM- of Bit Streamgegevens). - Hoewel op de speler een HDMI-kabel (niet bijgeleverd) is aangesloten, wordt alleen een puur digitaal signaal naar de TV verzonden. - Als de TV geen HDCP (High-bandwidth Digital Content Protection) ondersteunt, is er alleen sneeuw te zien op het scherm.  Waarom gebruikt Samsung wel HDMI? Analoge TV’s vereisen een analoog video/audiosignaal. Wanneer echter een DVD wordt afgespeeld, zijn de gegevens die naar een TV worden verzonden digitaal. Daarom is een digitaal-naar-analoog omzetter (in de DVD-recorder) of een analoog-naar-digitaal omzetter (in de TV) vereist. Tijdens de omzetting vertoont het beeld ruis en gaat het signaal verloren. HDMI-technologie geeft een betere kwaliteit, omdat er geen D/A-omzetting nodig is en het een puur digitaal signaal is van de speler naar de TV.

 Wat is de HDCP? HDCP (High-bandwidth Digital Content Protection) is een systeem voor het beschermen tegen kopiëren van DVDinhoud die wordt uitgevoerd via HDMI. Het biedt een veilige digitale koppeling tussen een videobron (PC, DVD, etc.) en een weergave-apparaat (TV, projector, etc.). Inhoud wordt gecodeerd in het bronapparaat om niet-geautoriseerd kopiëren te voorkomen.

AANSLUITEN EN INSTELLEN Rood

aansluiten en instellen AANSLUITEN OP AV 3 IN- OF DV-IN-AANSLUITINGEN Hiermee kunt u de HDD & DVD-RECORDER op andere externe apparaten aansluiten en hun uitvoer weergeven of opnemen. • Situatie 1 : Een videorecorder, set-top box (STB), DVD-speler of camcorder op de AV3 IN-aansluitingen aansluiten • Situatie 2 : Een DV-apparaat aansluiten op de DV IN-aansluiting

Situatie 1 : Een videorecorder, set-top box (STB), DVD-speler of camcorder op de AV3 IN-aansluitingen aansluiten Een videorecorder of extern apparaat op AV3 IN-aansluitingen van de HDD & DVD-RECORDER aansluiten. Het is mogelijk om van aangesloten apparatuur op te nemen (videorecorder, STB, DVD-speler of camcorder.)

 De selectie voor AV3 IN gebeurt automatisch. Als de ingang niet automatisch wordt geselecteerd, gebruikt u de toets INPUT SEL. om de juiste ingang te selecteren.

 Tegen kopiëren beveiligde inhoud kan niet worden opgenomen.

32_ aansluiten en instellen

Situatie 2 : Een DV-apparaat aansluiten op de DV IN-aansluiting Als uw digitale camcorder een DV-uitgang heeft, sluit u deze aan op de DV-ingang van de HDD & DVDRECORDER.

 Als de invoer niet automatisch wordt geselecteerd, gebruikt u de toets INPUT SEL. om de juiste ingang te selecteren.

AANSLUITEN OP USB-APPARATEN Hiermee kunt u uw HDD & DVD-RECORDER aansluiten op USB-apparaten. Een USB-geheugen, MP3-speler of digitale camera op de USB HOST aansluiten.

 Wanneer u de USB-kabel tijdens de gegevensoverdracht verwijdert, wordt de communicatie beëindigd en kunnen gegevens die in het geheugen zijn opgeslagen beschadigd raken.

 Wanneer de gegevenscommunicatie wordt onderbroken door statische elektriciteit, een magnetisch veld of een andere oorzaak, start u het programma opnieuw op of probeert u de USB-kabel te verwijderen en vervolgens weer aan te sluiten.

AANSLUITEN EN INSTELLEN Camcorder

systeem-installatie MENUNAVIGATIE OP HET TV-SCHERM Met de menu’s op het scherm kunt u diverse functies op de HDD & DVD-RECORDER in- of uitschakelen. Druk op de toets MENU om het schermmenu te openen en gebruik vervolgens de volgende toetsen om door de schermmenu’s te navigeren. 1. ▲▼,◄► toetsen Druk op deze toetsen op de afstandsbediening om de selectiebalk te verplaatsen en door de menuopties te bladeren. 2. Toets OK Druk op deze toets op de afstandsbediening om alle nieuwe instellingen te bevestigen. 3. Toets RETURN Druk op deze toets op de afstandsbediening om terug te keren naar het eerder weergegeven schermmenu of om het menu op het scherm af te sluiten.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer

4. Toets EXIT Druk op deze knop om het schermmenu af te sluiten.

PLUG & PLAY INSTELLEN De HDD & DVD-RECORDER wordt automatisch ingesteld als deze voor het eerst wordt ingeschakeld. TV-stations en de klok worden in het geheugen opgeslagen. Dit proces duurt enkele minuten. De HDD & DVD-RECORDER is dan klaar voor gebruik. 1. Sluit de RF-kabel aan zoals op pagina 22 is aangegeven. (Uw HDD & DVD-RECORDER op de TV aansluiten met de RF-kabel en scartkabel) Voor het gebruik van de HDMI-kabel, dient u de kabel aan te sluiten voordat u het stroomsnoer in het stopcontact steekt, of voordat u “Plug & Play instellen” heeft voltooid. Sluit de HDMI-kabel niet aan terwijl “Plug & Play instellen” bezig is.

Press 1 Touche 2 Drücken Sie 3 Pulse 4 Premere 5 Druk op 6 Tryck 7 Tryk 8 Paina 9 Trykk 0 MACROVISION

2. Steek de stekker van de HDD & DVD-RECORDER in het stopcontact. Op het display van het voorpaneel knippert “AUTO”.

English Français Deutsch Español Italiano Nederlands Svensk Dansk Suomi Norsk MP52H

3. Kies de gewenste taal met behulp van de cijfertoetsen. 4. Druk op OK om het automatisch instellen te starten. 5. Gebruik de toetsen ▲▼, ◄► om uw land te selecteren. • Zie de onderstaande tabel met afkortingen bij het selecteren van uw land. A(Oostenrijk)

B(België) DK(Denemarken) FIN(Finland) D(Duitsland)

• De HDD & DVD-RECORDER zoekt de stations volgens een voorgedefinieerde voorkeurslijst die overeenkomt met het land dat u hebt geselecteerd.

34_ systeem-installatie

Autom. instellen wordt gestart.

6. Het automatisch scannen van de zenders wordt gestart. • Het aantal stations dat automatisch door de HDD & DVDRECORDER wordt opgeslagen, hangt af van het aantal gevonden stations.

Automatisch scannen van zenders voltooid. Druk op knop [OK] voor automatische instelling van klok.

7. Nadat het automatisch Scannen van zenders is voltooid, wordt de functie voor het automatisch instellen van de klok binnen 10 seconden gestart. Wilt u de klokfunctie direct starten, dan drukt u op OK.

8. Wacht totdat de huidige datum en tijd automatisch worden weergegeven. Als u de klokfunctie wilt sluiten, drukt u op MENU.

 Nu is uw HDD & DVD-RECORDER klaar voor gebruik. “Plug & Play instellen” is voltooid. U kunt de instellingen wijzigen door de stations handmatig in te stellen via het menu “Zenderinstelling – Handmatig Installatie”. (zie pagina 37)

Wacht aub. Is bezig de klok aan het installeren Als u het instellen van de klok wilt afsluiten drukt u op de knop [MENU].

 De functie Automatisch instellen kan worden uitgevoerd door 10 seconden of langer op de recorder op STOP ( ) te drukken terwijl het apparaat is uitgeschakeld en er geen schijf is geplaatst. 9. Controleer de datum en de tijd. • Als deze juist is, drukt u op de toets OK om de datum en tijd op te slaan. Als u niet op OK drukt, worden de datum en tijd na 5 seconden automatisch opgeslagen. • Als deze niet juist is, voert u de mnd, dg, jr, u of de min in met de toetsen ▲▼◄► of de cijfertoetsen. Druk op de toets OK om de datum en tijd op te slaan. Wanneer u de klokinstelling wilt veranderen, stelt u deze handmatig in.

SYSTEEM-INSTALLATIE M

systeem-installatie DE KLOK INSTELLEN Met dit menu kunt u de huidige tijd instellen. Om een timer-opname te kunnen maken, moet u eerst de tijd instellen. 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer

3. Druk op de toetsen ▲▼ om Systeem te selecteren en druk op OK of op de toets ►.

4. Druk op de toetsen ▲▼ om Klok instellen te selecteren en druk op OK of op de toets ►. Gebruik de toetsen ▲▼◄► om de Maand, Dag, het Uur of de Minuten in te voeren. Gebruik de cijfertoetsen om de klokgegevens direct in te voeren. De dag van de week wordt automatisch weergegeven. 5. Druk op de toets OK om de datum en tijd op te slaan. Indien u niet op OK drukt, worden deze gegevens niet opgeslagen.

 De RF-kabel moet zijn aangesloten om de klok automatisch in te stellen.

eEINDE HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

Klok instellen Automatisch uit

 De HDD & DVD-RECORDER stelt automatisch de klok in, in overeenstemming met het tijdsignaal dat wordt doorgegeven tussen de kanalen PR1 t/m PR5. Als u de functie Klok instellen niet nodig hebt, selecteert u Uit.

HDD & DVD RECORDER HDD Klok instellen

Bibliotheek Tijdopname Schijfbeheer Installen

eEINDE ZENDERINSTELLING Automatisch scannen Met deze functie kunt u de tunerband van de HDD & DVD-RECORDER automatisch naar de beschikbare zenders laten zoeken en deze opslaan. 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►. 3. Druk op de toetsen ▲▼ om Zenderinstelling te selecteren en druk op OK of op de toets ►.

Schijfbeheer Installen

4. Druk op de toetsen ▲▼ om Automatisch scannen te selecteren en vervolgens op OK of op de toets ►. De volgende melding verschijnt: “Uw gegevens gaan verloren. Druk op [OK] om door te gaan, op [RETURN] om af te sluiten”. 5. Druk op OK en druk vervolgens op de toetsen ▲▼◄► om uw land te kiezen. • De HDD & DVD-RECORDER zoekt de zenders volgens een voorgedefinieerde voorkeurslijst die overeenkomt met het land dat u hebt geselecteerd. (zie pagina 34)

 Druk op OK om het automatisch scannen te stoppen.

Handmatig Installatie U kunt een zender die de functie voor automatisch zender zoeken heeft gemist, handmatig toevoegen. Bovendien kunt u zenders verwijderen en de volgorde van de zenders wijzigen. Volg voor deze instelling stap 1 t/m 3 bij “Automatisch scannen” op pagina 36. 4. Druk op de toetsen ▲▼ om Handmatig Installatie te selecteren en druk op OK of op de toets ►.

PR CH Handmatig installatie Naam Decoder

01 002 ---Uit L/L’ 5. Druk op de toetsen ▲▼ om een PR (programma) te selecteren dat u 02 004 ---Uit L/L’ 03 --------/-wilt bewerken, verwijderen of wisselen en druk vervolgens op de toets 04 --------/-Kleur. 05 --------/-06 --------/-Selecteer Wijzigen, Verw. of Wissel. 07 --------/-Wijzigen Verw. Wissel • In het geval van Wijzigen (RODE toets (A)): u kunt PR (programma)-informatie toevoegen of bewerken. Na de programma-informatie te hebben gewijzigd (CH (Kanaal), Handmatig installatie Naam, Decoder, MFT, Systeem), selecteert u Opslaan en drukt u PR 01 vervolgens op OK. CH 002 - CH : Stel het kanaal af met de toetsen ◄► of met de cijfertoetsen. Naam ---Decoder Uit - Naam : Geeft de zendernaam automatisch weer die in het MFT zendsignaal is gevonden. Als deze niet wordt gevonden, Systeem L/L’ kunt u de naam bewerken met de toetsen ▲▼◄►. Opslaan mVERPL. sSelecteren - Decoder : Als u deze inschakelt, kunt u gecodeerde kanalen opnemen met de externe decoderbox. Zie de instructies voor het aansluiten van de externe decoderbox op pagina 24 voordat u deze inschakelt. - MFT (Manual Frequency Tuning) : Met de toetsen ◄► kunt u de kanaalfrequentie beter afstellen.. - Systeem : U kunt het uitzendsysteem selecteren van het te ontvangen kanaal (B/G of L/L’). • Verw(ijder) (GROENE toets (B)) : de kanaalgegevens van het geselecteerde PR (programma) worden verwijderd. • Wissel (GELE toets (C)) : Het is mogelijk de kanaalgegevens van twee PR’s (programma’s) te wisselen. Als u bijvoorbeeld PR2 en PR5 wilt wisselen, selecteert u Wisselen bij PR2 en drukt u bij PR5 op OK.

6. Druk op de toets OK. Het scannen van kanalen wordt gestart. • De eerste frequentieband wordt gescand en de eerstgevonden zender wordt weergegeven en opgeslagen. Er wordt naar de tweede zender gezocht, enzovoort. • Het aantal zenders dat automatisch door de HDD &DVD-RECORDER wordt opgeslagen, hangt af van het aantal gevonden zenders.

systeem-installatie DE TAALOPTIES INSTELLEN Als u de taalopties van tevoren instelt, worden deze standaard gebruikt wanneer u een film kijkt. 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname

3. Druk op de toetsen ▲▼ om Taal te selecteren en druk op OK of op de toets ►. Het menu met taalinstellingen verschijnt. 4. Druk op de toetsen ▲▼ om de gewenste taaloptie te selecteren en druk op OK of op de toets ►. • Geluid : voor de taal van het geluidsspoor van de schijf. • Ondertitels : voor de ondertitels van de schijf. • Disc menu : Voor het schijfmenu op de schijf. • Menu : voor het tv-schermmenu van de HDD & DVD-RECORDER.

5. Druk op de toetsen ▲▼ om de gewenste taal te selecteren en druk op OK of op de toets ►.

 Indien de geselecteerde taal niet op de schijf is opgenomen, wordt de taal geselecteerd waarin de schijf werd opgenomen.

 De geselecteerde taal verschijnt alleen als deze op de schijf wordt ondersteund.

DE SYSTEEMOPTIES INSTELLEN Met deze functie kunt u de systeeminstellingen invoeren. 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

3. Druk op de toetsen ▲▼ om Systeem te selecteren en druk op OK of op de toets ►. 4. Druk op de toetsen ▲▼ om de gewenste systeemoptie te selecteren en druk op de toets OK of ►.

Klok instellen Automatisch uit

5. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk op de toets OK of ►.

Instelling voor automatisch uitschakelen Met deze functie wordt de HDD & DVD-RECORDER automatisch uitgeschakeld als u gedurende de geselecteerde tijd geen toets indrukt. 1. Druk op de toetsen ▲▼ om Automatisch uit te selecteren en druk op OK of op de toets ►.

HDD & DVD RECORDER HDD Bibliotheek

Systeem Klok instellen

2. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk Automatisch uit Uit : Uit Tijdopname | Stroombesparing 2 Uur : Uit vervolgens op OK of op de toets ►. Schijfbeheer | Anynet+ (HDMI CEC)6 Uur : Aan Installen DivX®-registratie • Uit : De functie Automatische uitschakeling is uitgeschakeld. | • 2 Uur : De recorder wordt automatisch uitgeschakeld als u twee uur niet op een toets hebt gedrukt. mVERPL. sSelecteren rTERUG eEINDE • 6 Uur : De recorder wordt automatisch uitgeschakeld als u zes uur niet op een toets hebt gedrukt. • Als tijdens het afspelen of opnemen de tijd wordt bereikt die was ingesteld met de functie Automatisch uitschakelen, zal het apparaat functioneren totdat het afspelen of opnemen klaar is.

38_ systeem-installatie

Instellingen voor energiebesparing • Aan: als deze instelling op Aan wordt gezet en u de HDD/DVD-recorder uitschakelt, schakelt de recorder over naar de Energiespaarstand en wordt het display aan de voorkant uitgeschakeld. • Uit : de Energiespaarstand wordt niet geactiveerd. Dit is de standaardinstelling.

M HDD & DVD RECORDER HDD Systeem |

Bibliotheek Tijdopname Schijfbeheer Installen

 In de standby-modus met “Stroombesparingsmodus” ingeschakeld,

eEINDE Anynet+ (HDMI CEC) Anynet+ is een functie die kan worden gebruikt om met de afstandsbediening van een Samsung-TV de recorder te bedienen. Sluit hiervoor de HDD- & DVD-RECORDER met een HDMI-kabel aan op een Samsung-TV. (Zie pagina’s 30~31) (Dit is alleen mogelijk bij SAMSUNGTV’s die Anynet+ ondersteunen.) 1. Druk op de toetsen ▲▼ om Anynet+ (HDMI CEC) te selecteren en druk op OK of op de toets ►. De Anynet+(HDMI CEC)-items worden weergegeven.

HDD & DVD RECORDER HDD Systeem

Tijdopname Schijfbeheer Installen

2. Druk op de toetsen ▲▼ om Aan te selecteren en druk op OK of op de toets ►.

Voor het gebruik van Anynet+ (HDMI CEC) 1. Sluit de HDD- & DVD-RECORDER met behulp van een HDMI-kabel aan op een Samsung tv. (zie pagina 30~31) 2. Zet Anynet+ (HDMI CEC) op uw HDD- & DVD-RECORDER op Aan. (zie hierboven) 3. Stel de functie Anynet+ op uw tv in. (Raadpleeg de gebruiksaanwijzing van de tv voor meer informatie hierover.) • U kunt nu de HDD- & DVD-RECORDER met de afstandsbediening van de tv bedienen. (De volgende tv-toetsen kunnen worden gebruikt voor het bedienen van de HDD- & DVD-RECORDER : , , , , , En de toetsen , en ~ )

• Als u op de afstandsbediening van de tv op de toets Anynet+ drukt, wordt links de OSD weergegeven. TV Menu - Apparaat selecteren : gebruik deze optie om een apparaat te kiezen. - Opnemen : gebruik deze optie om het opnemen te starten of stoppen. - Apparaatmenu : identiek aan de toets MENU ( ) op de afstandsbediening van de HDD- & DVDRECORDER. - Apparaatbediening : identiek aan de toets INFO ( RECORDER.

) op de afstandsbediening van de HDD- & DVD-

 Als u tijdens het tv-kijken op de knop STANDBY/ON van de recorder drukt, wijzigt het tv-scherm naar het afspeelscherm.

 Als u een DVD afspeelt terwijl de tv uit staat, wordt de tv ingeschakeld.  Als u de tv uitzet, wordt daarmee ook de HDD- & DVD-RECORDER uitgeschakeld. (Als de HDD- & DVD-RECORDER aan het opnemen is, kan deze niet worden uitgeschakeld.)

 Wanneer u de HDMI instelt op andere bronnen (Composite, Component, RF... etc.) in de tv terwijl de HDD- & DVDRECORDER een DVD afspeelt, wordt het afspelen gestopt. Mogelijk blijft de HDD- & DVD-recorder de DVD opnemen.

mVERPL. sSelecteren zullen sommige functies niet beschikbaar zijn. Het signaal van ANT OUT op de Recorder naar ANT IN van de televisie zal storing vertonen. Het signaal van AV2 (EXT) kan niet worden verplaatst naar AV1 (TV). Als u deze wilt gebruiken, zet u “Stroombesparingsmodus” uit. Raadpleeg pagina 22 en 23.

systeem-installatie DivX(R) registratie Voor het aanmelden van deze HDD & DVD-RECORDER voor het DivX(R) Video On Demand-formaat hebt u uw registratiecode nodig. Raadpleeg voor meer informatie www.divx.com/vod

HDD & DVD RECORDER HDD Bibliotheek

DivX(R) Video OnAutomatisch Demand uit

: Uit Tijdopname Anynet+ (HDMI CEC) Uw registratie code is: XXXXXXXX : Aan Schijfbeheer MeerDivX®-registratie info op www.divx.com/vod Installen OK

eEINDE DE GELUIDSOPTIES INSTELLEN U kunt de HDD & DVD-RECORDER op een externe versterker of thuisbioscoop aansluiten Hiermee kunt u de instellingen van geluidsapparatuur en de geluidsstatus regelen afhankelijk van het gebruikte geluidssysteem. U kunt ook de modus NICAM instellen.

2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►. 3. Druk op de toetsen ▲▼ om Geluid te selecteren en druk op OK of op de toets ►. 4. Druk op de toetsen ▲▼ om de gewenste geluidsoptie te selecteren en druk vervolgens op OK of op de toets ►.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

5. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk vervolgens op OK of op de toets ►.

Digitale output • PCM : selecteer deze optie wanneer uw apparaat geen Dolby Digital (of MPEG-2) kan decoderen. • Bitstream : voert Dolby Digital-geluid (of MPEG-2) uit als bitstream. Selecteer deze optie wanneer uw AV-ontvanger of AV-versterker over een Dolby Digital- (of MPEG-2-) decoder beschikt.

 De instelling voor digitale uitvoer geldt zowel voor Dolby Digital- als MPEG-2-geluid. De LPCM-audiotrack wordt altijd als PCM uitgevoerd.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer

 Selecteer de juiste digitale uitvoer, anders hoort u geen geluid of hard geluid.

DTS • Uit : Verzendt geen DTS-signaal. Selecteer deze optie wanneer uw AVontvanger (of AV-versterker) niet voorzien is van een DTS-decoder. • Aan : Verzendt DTS-bitstream via digitale uitvoer wanneer u een DTStrack afspeelt. Selecteer deze optie wanneer uw AV-ontvanger (of AV-versterker) niet voorzien is van een DTS-decoder.

 Bij het afspelen van de DTS-audiotrack wordt het geluid niet via de AVaudio-uitgang uitgevoerd.

eEINDE Nederlands _41

1. Druk in de stopstand op de toets MENU.

systeem-installatie DRC Deze is alleen actief wanneer er een Dolby Digital-signaal is gedetecteerd. • Aan : Wanneer u filmmuziek zachtjes afspeelt of met kleinere speakers, kan het systeem de juiste compressie toepassen om de zachte inhoud verstaanbaarder te maken en om te voorkomen dat dramatische passages te hard klinken. • Uit : U kunt de film bekijken met het standaard dynamisch bereik.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname

Geluid Digitale output

DTS DRC Schijfbeheer

eEINDE NICAM NICAM-programma’s worden verdeeld in 3 typen. NICAM stereo, NICAM mono en tweetalig (transmissie in andere taal). NICAM-programma’s hebben altijd een standaard monogeluid en u kunt het gewenste geluid selecteren door NICAM in of uit te schakelen. • Aan : NICAM-modus • Uit : schakel deze optie alleen in bij het opnemen van het standaard monogeluid tijdens een NICAM-uitzending, als het stereogeluid wordt verstoord door slechte ontvangstomstandigheden.

42_ systeem-installatie

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer

eEINDE DE VIDEO-OPTIES INSTELLEN Met deze functie kunt u de video-instellingen invoeren. Deze functie hangt af van het schijftype. Bij sommige schijven werkt deze namelijk niet. 1. Druk in de stopstand op de toets MENU.

3. Druk op de toetsen ▲▼ om Video te selecteren en druk op OK of op de toets ►. Het menu met beeldinstellingen verschijnt. 4. Druk op de toetsen ▲▼ om de gewenste beeldoptie te selecteren en druk vervolgens op OK of op de toets ►.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

5. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk vervolgens op OK of op de toets ►.

Normaal/Breedbeeld Afhankelijk van het type televisie kunt u de instellingen voor het beeld aanpassen (beeldformaat). • 4:3 Letter Box : Selecteer deze optie als u het gehele 16:9-scherm wilt zien dat DVD biedt, ook al heeft uw TV een beeldformaat van 4:3. Aan de boven- en onderkant van het scherm ziet u zwarte balken. • 4:3 Pan-Scan : Selecteer deze optie voor conventionele tv’s als u het centrale deel van het 16:9-scherm wilt zien. (De uiterste rechter- en linkerkant van het beeld worden afgesneden). : U ziet het volledige 16:9-beeld op uw • 16:9 Wide breedbeeldtelevisie.

HDD & DVD RECORDER HDD Video

Schijfbeheer Installen

3D-ruisonderdrukking (motion adaptive ruisonderdrukking) • Uit : Normaal • Aan : Biedt een helderder beeld via ruisonderdrukking (voor opnames).

3D-ruisonderdrukking Uit Aan Video-uitvoer

Schijfbeheer Installen

eEINDE Nederlands _43

2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►.

systeem-installatie Video-uitvoer U krijgt een hogere weergavekwaliteit wanneer u gebruik maakt van de RGB- of componentvideoaansluiting. RGB-video-uitvoer is beschikbaar als u de scart-stekker (AV1) aansluit, componentvideo-uitvoer is beschikbaar als u de componentstekker (Y, PB, PR) aansluit. Slechts één van deze signalen kan per keer geselecteerd worden. • Component

• RGB HDD & DVD RECORDER HDD Bibliotheek Tijdopname

Video Normaal/Breedbeeld

3D-ruisonderdrukking

Video-uitvoer Schijfbeheer Installen

eEINDE In de modus Component kunt u de video-uitgang instellen op Progressief of Interlace. Als de HDMI-kabel (niet bijgeleverd) niet is aangesloten, zullen de video-uitgangen als volgt beschikbaar zijn.

 Als de (niet meegeleverde) HDMI-kabel is aangesloten, werkt de RGB-uitvoer niet. De video-uitgang is ingesteld op Component.

Component uitvoer (Progressieve scan) Deze functie is beschikbaar in het geval van componentvideo-uitvoer. Met deze instelling kunt u de progressieve modus selecteren. Als u de ‘Progressieve-scanmodus’ wilt weergeven, moet eerst de componentkabel worden aangesloten. (Zie pagina 26) Controleer of de componentkabels juist zijn aangesloten.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

Video Normaal/Breedbeeld

3D-ruisonderdrukking

Component uitvoer Interlace: Interlace

• Progressieve De melding “Wilt u de modus Progressieve handhaven? Terug over 10 mVERPL. sec.” wordt weergegeven. Selecteer Ja om terug te keren naar de progressieve modus. • Interlace De melding “Wilt u de modus Interlace handhaven? Terug over 10 sec.” wordt weergegeven. Selecteer Ja om terug te keren naar de interlaced modus.

 Als de HDMI-kabel (niet bijgeleverd) is aangesloten, wordt dit scherm niet weergegeven.

eEINDE BD Wise (alleen Samsung-producten) BD Wise is het nieuwste op het gebied van interconnectiviteit van Samsung. Wanneer u Samsung-producten met BD Wise op elkaar aansluit via HDMI, wordt automatisch de optimale resolutie geselecteerd. • Aan : de dvd wordt rechtstreeks in de oorspronkelijke resolutie op de tv weergegeven. • Uit : de weergaveresolutie wordt aangepast in overeenstemming met de eerder ingestelde resolutie, ongeacht de resolutie van de dvd.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

3D-ruisonderdrukking

 Als u de resolutie in BD Wise wilt wijzigen, moet u BD Wise eerst uitschakelen.  Wanneer u BD Wise uitschakelt, wordt de resolutie van de aangesloten tv automatisch op het maximum ingesteld.  Wanneer de HDD/DVD-recorder wordt aangesloten op een apparaat dat BD Wise niet ondersteunt, kunt u de functie BD Wise niet gebruiken.

 Voor een juiste werking van BD Wise moet u BD Wise zowel in het menu van de speler als in het menu van de tv op Aan zetten.

HDMI-resolutie Deze instelling wordt gebruikt wanneer de recorder wordt aangesloten door middel van HDMI op weergaveapparaten (tv, projector, etc.). • BD Wise : op een tv met BD Wise wordt automatisch de optimale resolutie ingesteld. (Het menu BD Wise is alleen beschikbaar als BD Wise op Aan is gezet.) • 576p : 720 x 576 • 720p : 1280 x 720 • 1080i : 1920 x 1080 • 1080p : 1920 x 1080

HDD & DVD RECORDER HDD Bibliotheek Tijdopname

3D-ruisonderdrukking Video-uitvoer

Schijfbeheer Installen

Component uitvoer BD Wise HDMI-resolutie

eEINDE Uitgangselectie • Sluit de HDD- & DVD-RECORDER aan op uw TV via HDMI. Stel de TV-ingang in op HDMI.

 Het menu BD Wise is alleen beschikbaar als BD Wise op Aan is gezet. De functie BD Wise wordt alleen geactiveerd wanneer Samsung-producten met BD Wise op elkaar worden aangesloten met een HDMI-kabel.

 Progressief scannen wordt automatisch geactiveerd wanneer HDMI aangesloten is. (Controleer of HDMI op het voorpaneel van de HDD- & DVD-RECORDER wordt aangegeven.)

 Raadpleeg de gebruiksaanwijzing van uw televisie als u wilt weten of uw televisie progressief scannen ondersteunt. Als dat het geval is, bevat de gebruiksaanwijzing van uw televisie instructies over de instellingen voor progressief scannen. Voer deze instructies uit in het menusysteem van de tv.

 Deze HDMI-resolutiemenu’s ondersteunen alleen tv-resoluties die op het scherm kunnen worden weergeven.  De beschikbare resoluties voor HDMI-uitvoer zijn afhankelijk van de aangesloten tv of projector. Raadpleeg de gebruiksaanwijzing van uw tv of projector voor meer informatie.

 Als de resolutie wordt gewijzigd, kan het enkele seconden duren voordat het beeld weer normaal wordt weergegeven.

HET KINDERSLOT INSTELLEN Z De functie Kinderslot werkt bij DVD’s die voorzien zijn van een classificatie. Zo kunt u controle houden over het type films waarnaar uw gezin kijkt. Een schijf bevat maximaal acht classificatieniveaus. 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Installen te selecteren en druk vervolgens op de toets OK of ►. 3. Druk op de toetsen ▲▼ om Kinderslot te selecteren en druk op OK of op de toets ►. De eerste keer dat u de HDD & DVD-RECORDER gebruikt, verschijnt de melding “Toegangscode Instellen”.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

4. Voer de viercijferige toegangscode in met de cijfertoetsen op de afstandsbediening. De melding “Geef de toegangscode nogmaals in” verschijnt. Voer de toegangscode nogmaals in.

Als u uw toegangscode bent vergeten 1. Verwijder de schijf. 2. Houd de toets PLAY/PAUSE (&) op het voorpaneel minstens tien seconden ingedrukt.

Het classificatieniveau Bibliotheek Tijdopname Schijfbeheer Installen

: Uit Uit Niveau8 (Volw.) Toegangscode wijzigen Niveau7 Niveau6 Niveau5 Niveau4 Niveau3 Niveau2

2. Druk op de toetsen ▲▼ om het gewenste classificatieniveau te selecteren en druk op OK of op de toets ►. Als u bijvoorbeeld niveau 6 kiest, worden schijven van niveau 7 of 8 niet afgespeeld. Een hoger cijfer geeft aan dat het programma alleen voor volwassenen is bestemd.

HDD & DVD RECORDER HDD

1. Druk op de toetsen ▲▼ om Niveau te selecteren en druk op OK of op de toets ►.

eEINDE De toegangscode wijzigen 1. Druk op de toetsen ▲▼ om Toegangscode wijzigen te selecteren en druk op OK of op de toets ►.

HDD & DVD RECORDER HDD Bibliotheek

2. Voer de viercijferige toegangscode in met de cijfertoetsen op de afstandsbediening. De melding “Geef de toegangscode nogmaals in” verschijnt. 3. Voer de toegangscode nogmaals in met de cijfertoetsen op de afstandsbediening.

 U kunt het wachtwoord wijzigen zodra het Niveau (Classificatieniveau) is ingesteld.

Toegangscode wijzigen

Schijfbeheer Installen

eEINDE DE OPNAMEOPTIES INSTELLEN Hoofdstuk maken

Een DVD-video bestaat uit ‘titels’ en ‘hoofdstukken’. Als u één programma opneemt, wordt één titel gemaakt. Als u deze functie gebruikt, wordt de titel verdeeld in hoofdstukken.

2. Druk op de toetsen ▲▼ om Opname, te selecteren en druk op OK of op de toets ►.

HDD & DVD RECORDER DVD-RW(V) Bibliotheek Tijdopname Schijfbeheer

Opname Hoofdstuk maken Uit Aan Tijd EP-modus

Compatibel met V-modus

3. Druk op de toetsen ▲▼ om Hoofdstuk maken te selecteren en druk op OK of op de toets ►.

4. Druk op de toetsen ▲▼ om Uit of Aan te selecteren en druk op OK of mVERPL. sSelecteren rTERUG op de toets ►. • Uit : Selecteer deze optie wanneer u de functie Automatisch hoofdstuk maken niet wilt gebruiken. • Aan : Selecteer deze optie wanneer u de functie Automatisch hoofdstuk maken wel wilt gebruiken. Druk op de toets EXIT (

) om het menu af te sluiten.

5. Druk op de toets REC om het opnemen te starten. (Raadpleeg pagina 72 over het instellen van de Opnamesnelheid). De volgende melding verschijnt : “Wilt u het hoofdstukmenu maken na deze opname?” 6. Druk op de toetsen ◄► om OK te selecteren en druk vervolgens op OK. • Elk nieuw hoofdstuk wordt gemaakt op basis van de geselecteerde opnamemodus. Een hoofdstuk duurt ongeveer 5 minuten in XP en SP en in de modi LP en EP 15 minuten. 7. Druk op de toets STOP (

) om het opnemen te stoppen.

8. U geeft de gemaakte titels weer door de schijf af te sluiten (zie pagina 98) en op de toets TITLE MENU te drukken. Het titelmenu verschijnt. • Wanneer u een DVD+RW-schijf gebruikt, hoeft de schijf doorgaans niet te worden afgesloten. 9. U geeft de gemaakte hoofdstukken weer door op de gewenste titel te klikken en vervolgens op de toets DISC MENU te drukken. Het hoofdstukmenu voor de geselecteerde titel verschijnt.

 De functie Automatisch hoofdstuk maken werkt niet tijdens een Timer-opname of wanneer u het apparaat uitschakelt.

Tijdinstelling EP-modus U kunt een van de vier opnamemodi selecteren door herhaaldelijk op de toets REC MODE te drukken. In de EP-modus (Extended Play) kunt u een opnametijd van 6 of 8 uur instellen. • 6 Uur • 8 Uur

HDD & DVD RECORDER HDD Bibliotheek Tijdopname

Opname Hoofdstuk maken

Compatibel met V-modus

Tijd EP-modus EZ bestand

eEINDE Nederlands _47

1. Druk op de toetsen ▲▼ om Installen, te selecteren en druk vervolgens op OK of op de toets ►.

systeem-installatie EZ bestand

Met behulp van deze functie kunt u een schijf automatisch initialiseren en afsluiten.

HDD & DVD RECORDER HDD Bibliotheek

1. Druk op de toetsen ▲▼ om EZ bestand te selecteren en druk vervolgens op de toets OK of ►. 2. Druk op de toetsen ▲▼ om Aan te selecteren en druk vervolgens op de toets OK of ►. Druk op de toets EXIT ( ) om het menu af te sluiten.

Tijdopname Schijfbeheer

Hoofdstuk maken Uit Aan Compatibel met V-modus

3. Plaats een schijf. Als de schijf nieuw is, wordt deze automatisch geïnitialiseerd. 4. Druk op de toets REC. 5. In de opnamestand EZ bestand wordt de schijf automatisch afgesloten onder de volgende voorwaarden. • Als u op de toets OPEN/CLOSE van uw HDD- & DVD-RECORDER drukt nadat de opname voor 70% is voltooid, wordt de lade geopend nadat de schijf volledig is afgesloten. • De bovenstaande functie is alleen beschikbaar als er een DVD-RW(V), DVD+R of DVD-R-schijf is geplaatst.

 Als u een nieuwe DVD-RW-schijf plaatst, wordt deze na automatische initialisatie in V-modus geformatteerd.  Als u een nieuwe DVD+RW-schijf plaatst, wordt deze automatisch geformatteerd.  Als u uit selecteert, moet u de schijf handmatig initialiseren (zie pagina 69) en afsluiten in het menu Schijfbeheer (zie pagina 98).

 Opnamelengte kan variëren, afhankelijk van de opnamestand. (zie pagina 49~50)

Compatibel met V-modus Deze functie regelt de instelling voor de selectie van audio bij het opnemen van een NICAM STEREO (Multi-audio)-programma op de vaste schijf (HDD). De functie is niet van invloed op de directe opname van een programma op DVD. • Uit : Zowel “Dual L” en “Dual R” van het multi-audioprogramma worden op de vaste schijf (HDD) opgenomen. Titels die op basis van een dergelijke instelling op de vaste schijf (HDD) zijn opgenomen, kunnen niet worden gekopieerd naar DVD-R of DVD-RW (V-modus). • Aan : Of “Dual L” of “Dual R” van het multi-audioprogramma wordt op de vaste schijf (HDD) opgenomen. Titels die op basis van een dergelijke instelling op de vaste schijf (HDD) zijn opgenomen, kunnen worden gekopieerd naar DVD-R of DVD-RW (V-modus). De opties “Dual L” en “Dual R” kunnen onder “Audioselectie” worden geselecteerd.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer

Compatibel met V-modus Uit

eEINDE HDD & DVD RECORDER HDD Bibliotheek Tijdopname Schijfbeheer Installen

Compatibel met V-modus

afspelen In dit hoofdstuk worden de basisfuncties voor het afspelen per schijftype beschreven. Lees de volgende informatie voordat u een schijf afspeelt.

DTS PALtv-systeem in Engeland, Frankrijk, Duitsland etc.

DVD-VIDEO Inhoud schijflogo

Vorm van schijf Enkelzijdig (12cm)

AUDIO Dubbelzijdig (12cm)

VIDEO AUDIO-CD AUDIO JPEG JPEG-afbeelding

AFSPELEN Zowel de HDD & DVD-RECORDER als de DVD’s zijn per regio gecodeerd. De regiocodes moeten overeenkomen om de DVD te kunnen afspelen. Als de codes niet overeenkomen, kunt u de DVD niet afspelen. De regiocode voor deze HDD & DVD-RECORDER staat op de achterzijde van de recorder.

afspelen Typen schijven

Maximale speelduur 1 uur (XP: Uitstekende kwaliteit)

DVD-RAM Enkelzijdig (12cm)

2 uur (SP: Standaardkwaliteit)

4 uur (LP: Langdurig afspelen)

6 of 8 uur (EP: Verlengd)

2 uur (XP: Uitstekende kwaliteit) Dubbelzijdig (12cm)

4 uur (SP: Standaardkwaliteit)

8 uur (LP: Langdurig afspelen) 12 of 16 uur (EP: Verlengd) 1 uur (XP: Uitstekende kwaliteit)

2 uur (SP: Standaardkwaliteit) 4 uur (LP: Langdurig afspelen) 6 of 8 uur (EP: Verlengd) 1 uur (XP: Uitstekende kwaliteit)

Enkelzijdig (12cm) (4,7GB)

2 uur (SP: Standaardkwaliteit) 4 uur (LP: Langdurig afspelen) 6 of 8 uur (EP: Verlengd)

1 uur 50 min (XP: Uitstekende kwaliteit)

AUDIO VIDEO Dubbelzijdig (12cm) (8,5GB)

3 uur 40 min (SP: Standaardkwaliteit) 7 uur 20 min (LP: Langdurig afspelen) 11 of 14 uur 40 min (EP: Verlengd) 1 uur (XP: Uitstekende kwaliteit)

2 uur (SP: Standaardkwaliteit) 4 uur (LP: Langdurig afspelen) 6 of 8 uur (EP: Verlengd) 1 uur (XP: Uitstekende kwaliteit)

Enkelzijdig (12cm) (4,7GB)

2 uur (SP: Standaardkwaliteit) 4 uur (LP: Langdurig afspelen) 6 of 8 uur (EP: Verlengd)

1 uur 50 min (XP: Uitstekende kwaliteit)

AUDIO VIDEO Dubbelzijdig (12cm) (8,5GB)

3 uur 40 min (SP: Standaardkwaliteit) 7 uur 20 min (LP: Langdurig afspelen) 11 of 14 uur 40 min (EP: Verlengd)

Schijven die niet kunnen worden afgespeeld • • • • • •

DVD-Video met een andere regiocode dan “2” of “ALL” 3,9 GB DVD-R-schijf voor authoring DVD-RAM/-RW(VR-modus) niet opgenomen overeenkomstig de Video Recording Standard Een DVD±R/DVD-RW (V)-schijf die is opgenomen en niet is afgesloten op een recorder van een andere fabrikant. DVD-ROM/PD/MV-schijf, etc

CVD/CD-ROM/CDV/CD-G/CD-I M

 Deze HDD & DVD-RECORDER kan alleen worden gebruikt met schijven die compatibel zijn met de DVD-RAM-

een wijziging van het camerastandpunt en het beeldformaat, worden uitgevoerd.

 De verpakking bevat uitgebreide informatie over de schijf. Raadpleeg indien nodig deze informatie. Zorg ervoor dat de schijf geen vuil of krassen bevat. Als het opnameoppervlak vingerafdrukken, vuil, stof, krassen of restanten van sigarettenrook bevat, kan de schijf mogelijk niet meer voor opname worden gebruikt.

 Mogelijk kunt u op bepaalde DVD-spelers geen DVD-RAM/±RW/±R-schijven afspelen. Dit is afhankelijk van de speler, de schijf en de opnamecondities.

 Op schijven waarop NTSC-programma’s zijn opgenomen, kan niet met deze recorder worden opgenomen.

EEN SCHIJF AFSPELEN 1. Druk op de toets OPEN/CLOSE. 2. Plaats voorzichtig een schijf in de lade, met het etiket naar boven. 3. Druk op de toets OPEN/CLOSE om de schijflade te sluiten. • De schijflade wordt gesloten en de schijf wordt automatisch afgespeeld. • De HDD & DVD RECORDER speelt de schijven niet automatisch af nadat het apparaat wordt ingeschakeld. • Wanneer de recorder is ingeschakeld en de lade een schijf bevat, wordt het apparaat gestart en ingesteld op de stopstatus. • Druk op PLAY ( ) om het afspelen te starten. • Als u wilt dat het apparaat automatisch afspeelt zodra u het aanzet en het reeds een schijf bevat, schakelt u het in met de toets PLAY ( ). 4. Druk op STOP (

) om het afspelen te stoppen.

 Wanneer het afspelen wordt gestopt, onthoudt de HDD & DVD-RECORDER de plaats waar op stop is gedrukt.

Wanneer u weer op PLAY ( ) drukt, wordt het afspelen voortgezet vanaf de plaats waar u bent gestopt (behalve wanneer de schijf intussen is verwijderd, de stekker van de speler uit het stopcontact is gehaald of twee keer op STOP ( ) is gedrukt). Verplaats de recorder niet tijdens het afspelen. Hierdoor kan de schijf beschadigd raken. Gebruik de toets OPEN/CLOSE om de schijflade te openen of te sluiten. Druk niet op de schijflade terwijl de lade wordt geopend of gesloten. Dit kan een defect van het product veroorzaken. Plaats geen vreemde materialen op of in de schijflade. Afhankelijk van het schijftype, kunnen sommige functies anders worden uitgevoerd of zijn uitgeschakeld. Raadpleeg de instructies op het DVD-doosje als dit het geval is.

 Let goed op dat de vingers van kinderen niet beklemd raken tussen de schijflade en het frame van de lade wanneer de lade wordt gesloten.

 Plaats slechts één DVD-schijf per keer in de speler. Wanneer u twee of meer schijven plaatst, is afspelen niet meer mogelijk en kan de DVD-speler worden beschadigd.

standaard, versie 2.0.

 Mogelijk werkt het opnemen en/of afspelen niet bij bepaalde typen schijven of wanneer bepaalde bewerkingen, zoals

afspelen HET SCHIJFMENU EN HET TITELMENU GEBRUIKEN Sommige schijven bevatten een specifiek menusysteem waarmee u speciale functies kunt selecteren voor de titel, hoofdstukken, ondertiteling, voorvertoningen van films, informatie over personages, enzovoort.

Voor DVD-Video • Schijfmenu : Druk op de toets DISC MENU om het schijfmenu van de schijf te openen. • Ga naar het instellingenmenu voor het afspelen. • U kunt de taal van het geluidsspoor, de ondertiteling, enzovoort, die op de schijf staan, selecteren • Titelmenu : Druk op de toets TITLE MENU om het titelmenu van de schijf te openen. • Druk op deze toets als de schijf meerdere titels bevat. Niet alle schijven ondersteunen de titelmenufunctie.

Z Voor HDD/DVD-RAM/±RW/±R-schijven

• Titellijst Druk op de toets TLTLE LIST. De titellijst is een lijst waarin u een titel kunt selecteren. Omdat de titellijst uit informatie uit de opgenomen videostroom bestaat, kan een verwijderde titel niet meer worden afgespeeld.

• Afspeellijst (HDD/DVD-RAM/-RW(VR)) Druk op de toets PLAYLIST. Een afspeellijst (ook wel playlist genoemd) bestaat uit scènes die uit een titellijst zijn geselecteerd. Wanneer een afspeellijst wordt afgespeeld, wordt alleen de scène die door de gebruiker is geselecteerd, afgespeeld en vervolgens beëindigd. Omdat de afspeellijst alleen informatie bevat die nodig is voor het afspelen van een gewenste scène, wordt de oorspronkelijke opname niet verwijderd als de afspeellijst wordt verwijderd. (alleen VR-modus)

DE AFSPEELKNOPPEN GEBRUIKEN Zoeken in een hoofdstuk of track

SZXCVBKL Druk tijdens het afspelen op de toetsen SEARCH ( HDD/DVD-VIDEO/ DVD-RAM/±RW/±R

) van de afstandsbediening.

X2X4X8  X 16  X 32  X 128

• U kunt het programma in omgekeerde volgorde scannen. • Als u SEARCH ( ) ingedrukt houdt, wordt in de standaardsnelheid van X4 afgespeeld. Zodra u de toetsen SEARCH ( ) loslaat, wordt weer op normale snelheid afgespeeld. • Als u de normale afspeelsnelheid wilt hervatten, drukt u op de toets PLAY ( ).

 In HDD/DVD-VIDEO/DVD-RAM/±RW/±R-schijf wordt er geluid weergeven wanneer er vooruit wordt gezocht (X 2). (In de scanmodus (zoeken) in DivX-schijf wordt er geen geluid weergegeven).

 De opgegeven snelheden in deze functie kunnen afwijken van de feitelijke afspeelsnelheid. 52_ afspelen

Hoofdstukken, titels of markeringen overslaan

SZXCVBKL Vertraagd afspelen

SZXCVKLD Druk tijdens pauze op de toets SEARCH (Zoeken) (

) van de afstandsbediening.

• Als u op de toets SEARCH ( ) drukt,  1/2 Œ  1/4 Œ  1/8 • Als u op de toets SEARCH ( ) drukt,  1/2 Œ  1/4 Œ  1/8 • Als u de normale afspeelsnelheid wilt hervatten, drukt u op de toets PLAY (

) ingedrukt houdt, wordt de schijf op een kwart van de normale Als u in de pauzestand SEARCH ( snelheid afgespeeld. Zodra u de toets loslaat, wordt de pauzestand hervat.

 De opgegeven snelheden in deze functie kunnen afwijken van de feitelijke afspeelsnelheid.  Vertraagd afspelen werkt op DivX-schijven alleen in voorwaartse richting.

Beeld voor beeld afspelen

SZXCVKLD Druk in de pauzestand op SKIP( , ) op de afstandsbediening. • Iedere keer dat de toets wordt ingedrukt, verschijnt er een nieuw beeld. Als u op de toets SKIP( ) drukt, wordt het vorige frame weergegeven. Als u op de toets SKIP( ) drukt, wordt het volgende frame weergegeven. • Als u de normale afspeelsnelheid wilt hervatten, drukt u op de toets PLAY (

 Beeld voor beeld afspelen op DivX-schijven alleen in voorwaartse richting.

AFSPELEN Druk tijdens het afspelen op de toetsen SKIP ( ) van de afstandsbediening. • Als u op de toets SKIP ( ) drukt: gaat u naar het begin van het hoofdstuk, de titel of de markering (HDD/DVD-RAM/-RW (VR-modus)). Als u binnen drie seconden nogmaals op de toets drukt, keert u terug naar het begin van het vorige hoofdstuk, de titel of de vorige markering (HDD/DVD-RAM/-RW (VR-modus)). • Als u op de toets SKIP ( ) drukt: gaat u naar het volgende hoofdstuk, de volgende track of de volgende markering (DVD-RAM/-RW (VR-modus)).

afspelen DE TOETS INFO GEBRUIKEN Met de INFO-functies kunt u gemakkelijk naar een gewenste scène zoeken via de titel, het hoofdstuk, de track en het tijdstip. Bovendien kunt u de ondertitelings- en geluidsinstellingen wijzigen en bepaalde functies instellen, waaronder Beeldhoek, Herhalen en Zoomen.

Rechtstreeks naar een scène gaan met INFO SZXCVKLD Gebruik deze functie als u naar een bepaalde titel, hoofdstuk of tijd wilt gaan. 1. Druk tijdens het afspelen op de toets INFO. 2. Druk op de toetsen ▲▼ om Zoeken te selecteren en druk op OK of op de toets ►. 3. Druk op de toetsen ▲▼ om Titel, Hoofdstuk of Tijd te selecteren. 4. Druk op de toetsen ◄► of op de cijfertoetsen om de gewenste scène te selecteren en druk vervolgens op OK. Als u naar een bepaalde tijd wilt gaan, voert u met de cijferknoppen de gewenste tijd in volgorde van uren, minuten en seconden in. Druk vervolgens op OK.

 Bij sommige schijven werkt dit niet. Wanneer een audio-CD (CD-DA) of

DVD-VIDEO t Zoeken O Ondertitels Q Geluid z Beeldhoek P Herhalen v Zoom >VERPL.

Zoeken w Titel ‘ Hoofdstuk x Tijd <Wijzigen

Info | Uit ENG 2 D 5.1 CH 1/1 Uit Uit sSelecteren

Info 1/3 1/40 00:00:37 sSelecteren

een mp3/JPEG-schijf in de recorder is geplaatst, wordt de informatie afhankelijk van het schijftype mogelijk niet weergegeven.

 Op sommige schijven werkt de tijdzoekfunctie niet.  Het scherm verdwijnt als u op de toets RETURN drukt.

TAALKEUZE ONDERTITELING ZD Hiermee selecteert u een van de talen waarin ondertiteling op de schijf is opgenomen. U kunt deze functie ook uitvoeren via de toets SUBTITLE op de afstandsbediening. 1. Druk tijdens het afspelen op de toets INFO. 2. Druk op de toetsen ▲▼ om Ondertitels te selecteren. 3. Druk op de toetsen ◄► om de gewenste taal voor de ondertiteling te selecteren.

 De weergave van de ondertiteling is afhankelijk van het schijftype.  Bij sommige schijven kunt u alleen de taal van het schijfmenu kiezen.

DE GELUIDSSPOREN EN AUDIOKANALEN SELECTEREN SZXCKLD Hiermee selecteert u een van de geluidssporen die op de schijf zijn opgenomen. U kunt er ook de audiokanalen mee selecteren. U kunt deze functie ook uitvoeren via de toets AUDIO op de afstandsbediening. 1. Druk tijdens het afspelen op de toets INFO. 2. Druk op de toetsen ▲▼ om Geluid te selecteren. AFSPELEN

3. Druk op de toetsen ◄► om het gewenste geluidsspoor of audiokanaal te selecteren.

 Geluidssporen en audiokanalen kunnen verschillen omdat ze afhankelijk zijn van de schijf.  Bij sommige schijven kunt u alleen de taal voor het geluidsspoor van het schijfmenu kiezen.

DE CAMERAHOEK WIJZIGEN Z Wanneer een DVD-video meerdere camerastandpunten van een bepaalde scène bevat, kunt u de functie Beeldhoek selecteren. 1. Druk tijdens het afspelen op de toets INFO. 2. Druk op de toetsen ▲▼ om Beeldhoek te selecteren. 3. Druk op de toetsen ◄► om de gewenste beeldhoek te selecteren.

 Deze functie hangt af van de schijf en werkt mogelijk niet bij alle DVD’s.  Deze functie werkt niet als een DVD niet vanuit verschillende camerastandpunten is opgenomen.  Het huidige camerastandpunt en het totaal aantal camerastandpunten wordt weergegeven.

AFSPELEN HERHALEN Herhaaldelijk afspelen (Herhalen)

SZXCVKLD U kunt deze functie ook uitvoeren via de toets REPEAT op de afstandsbediening. 1. Druk tijdens het afspelen op de toets INFO. 2. Druk op de toetsen ▲▼ om Herhalen te selecteren. 3. Druk op de toetsen ◄► om Uit, A-B, Titel of Hoofdstuk te selecteren, afhankelijk van wat u herhaald wilt afspelen, en druk op de toets OK.

 Bij HDD/DVD-RAM/-RW-schijven (VR-modus), niet afgesloten DVD±R’s en niet afgesloten DVD-RW’s (V-modus) worden geen hoofdstukken herhaald.

 U kunt ook terug naar normaal afspelen door op de toets EXIT(

Herhalen A-B SZXCVKL 1. Druk tijdens het afspelen op de toets INFO. A-B >

2. Druk op de toetsen ▲▼ om Herhalen te selecteren. 3. Druk op de toetsen ◄► om A-B te selecteren en druk op OK. 4. Druk op OK waar u het herhaaldelijk afspelen wilt laten beginnen (A) en druk nogmaals op OK waar u het herhaaldelijk afspelen wilt stoppen (B). Het herhaaldelijk afspelen van het gedeelte A-B begint.

 Als u punt (B) instelt voordat vijf seconden voorbij zijn, wordt het verbodsteken ( ) weergegeven.  U kunt het normale afspelen ook activeren door op de toets EXIT(

 Muziek-CD’s (CD-DA), mp3-schijven en DivX ondersteunen de functie Herhalen A-B niet.

INZOOMEN SZXCVKL 1. Druk tijdens het afspelen op de toets INFO. 2. Druk op de toetsen ▲▼ om Zoom te selecteren en druk op OK of op de toets ►. ( ) wordt weergegeven. 3. Druk op de toetsen ▲▼ ◄► om naar het gedeelte te gaan dat u wilt vergroten. 4. Druk op OK. Het scherm wordt tweemaal zo groot weergegeven. Druk nogmaals op de knop OK om het beeld te vergroten tot vier keer de normale grootte.

HDD/DVD-VIDEO/DVD-RAM/±RW/±R M

normale grootte → X2 → X4 → X2 → normale grootte

 Wanneer de opname in de EP-modus wordt uitgevoerd, wordt de zoomfunctie alleen ondersteund als de opname in de V-modus is uitgevoerd.

MARKERINGEN GEBRUIKEN SXC (VR-modus)

U kunt markeringen plaatsen bij scènes die u nogmaals wilt zien zodat u vanaf de gemarkeerde positie kunt afspelen.

Markeringen instellen 1. Druk tijdens het afspelen op de toets MARKER.

01 02 -- -- -- -- -- -- -- --

3. Druk op de toetsen ► om naar de volgende positie te gaan. 4. Druk weer op OK wanneer de gewenste scène wordt weergegeven. <VERPL. sAFSP. rTERUG Annuleren • Het getal 02 wordt weergegeven en de scène wordt in het geheugen opgeslagen. • Voor HDD, DVD-RAM’s of DVD-RW’s (VR-modus) geldt de markeringsfunctie in plaats van de favorietfunctie. Omdat de scènes als een groot aantal pagina’s kunnen worden weergegeven, is het nodig dat de scènes worden genummerd. Als de gebruikte schijf is gecodeerd met Schijfbeveiliging, kunnen er geen markeringen worden ingesteld of worden verwijderd. Het is alleen mogelijk om af te spelen.

Een markering afspelen 1. Druk tijdens het afspelen op de toets MARKER. 2. Druk op de toetsen ◄► om een gemarkeerde scène te selecteren. 3. Druk op OK of op PLAY ( ) om af te spelen vanaf de geselecteerde scène. • Wanneer u op de toets SKIP ( ) drukt, gaat de recorder terug naar het begin van de markering. Door binnen 3 seconden nogmaals op de toets te drukken keert u terug naar het begin van de vorige markering. • Wanneer u op de toets SKIP ( ) drukt, gaat de speler naar de volgende markering.

Een markering wissen 1. Druk tijdens het afspelen op de toets MARKER. 2. Druk op de toetsen ◄► om een gemarkeerde scène te selecteren. 3. Druk op de RODE toets (A) om de geselecteerde markering te verwijderen. • Als een markering wordt gewist terwijl de HDD/DVD-RAM/-RW (VR-modus) wordt afgespeeld, worden de nummers van de markeringen gewijzigd. Als u bijvoorbeeld de zevende markering wist nadat er tien markeringen zijn geregistreerd, worden de markeringen na de achtste automatisch één vooruit geschoven en wordt de achtste markering de zevende.

2. Druk op OK wanneer de gewenste scène wordt weergegeven. • Het getal 01 wordt weergegeven en de scène wordt in het geheugen opgeslagen.

FAVORIETEN GEBRUIKEN ZCVKL (V-modus)

Favorieten instellen 1. Druk tijdens het afspelen op de toets MARKER. Ferentie/Favor

2. Druk op OK wanneer de gewenste scène wordt weergegeven. • Het getal 1 wordt weergegeven en de scène wordt in het geheugen opgeslagen.

3. Druk op de toetsen ► om naar de volgende positie te gaan. 4. Druk weer op OK wanneer de gewenste scène wordt weergegeven. Het getal 2 wordt weergegeven en de scène wordt in het geheugen opgeslagen. • Herhaal bovenstaande procedure om andere posities te markeren. • U kunt maximaal 10 scènes markeren.

 Als de schijflade wordt geopend en vervolgens gesloten, verdwijnen de favorieten.

Een favoriet afspelen 1. Druk tijdens het afspelen op de toets MARKER. 2. Druk op de toetsen ◄► om een gemarkeerde scène te selecteren. 3. Druk op OK of op PLAY (

) om af te spelen vanaf de geselecteerde scène.

Een favoriet wissen 1. Druk tijdens het afspelen op de toets MARKER. 2. Druk op de toetsen ◄► om een gemarkeerde scène te selecteren. 3. Druk op de RODE toets (A) om de geselecteerde favoriet te verwijderen.

rTERUG EEN AUDIO-CD/MP3 AFSPELEN Toetsen op de afstandsbediening voor het afspelen van muziek-CD’s (CD-DA)/MP3 De toets SKIP ( pagina.

De toetsen SEARCH ( X8) (Alleen muziek-CD’s)

) : naar de volgende of vorige ) : snel afspelen (X2, X4,

) : het afspelen van een track stoppen. ) : afspelen onderbreken. ) en OK : een track afspelen.

: een track selecteren.

RODE toets (A) : • Hiermee maakt u een afspeellijst of gaat u naar een afspeellijst. • Alles selecteren : MP3, CD-DA • Kopiëren : MP3 • CD import : Audio-CD

GROENE toets (B) : hiermee selecteert u de volgorde. (alleen MP3-schijven)

De toets OK : de geselecteerde track afspelen.

GELE toets (C) : hiermee selecteert u de afspeelmodus. (Herhalen)

BLAUWE toets (D) : hiermee selecteert u inhoud. (alleen MP3-schijven)

REPEAT Een Audio-CD (CD-DA) afspelen 1. Plaats een audio-CD (CD-DA) in de schijflade. • Het audio-CD-menu wordt weergegeven en de tracks (nummers) worden automatisch afgespeeld. 2. Druk op de toetsen ▲▼ om de gewenste track (nummer) te selecteren en druk vervolgens op OK.

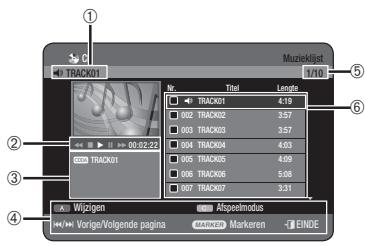

Onderdelen van het audio-CD-scherm (CD-DA) ➀ CD Q TRACK01

Muzieklijst 1/10 Nr.

Wijzigen #/$ Vorige/Volgende pagina

Huidige track : het nummer van de track die op het moment wordt afgespeeld. De beschikbare toetsen en de bij het momenteel afgespeelde deel behorende afspeeltijd worden weergegeven. Het huidige bestandstype en de bestandsnaam. De beschikbare toetsen. De huidige afgespeelde track en het totale aantal tracks. De lijst met tracks.

afspelen Een MP3-schijf afspelen 1. Plaats een MP3-cd in de schijflade. • Het menu wordt weergegeven. 2. Druk op de toetsen ▲▼ om Bibliotheek te selecteren en druk vervolgens op OK of op de toets ►. 3. Druk op de toetsen ▲▼ om Muziek te selecteren en druk vervolgens op OK of op de toets ►. 4. Druk op de toetsen ▲▼ om de gewenste track te selecteren en druk vervolgens op OK.

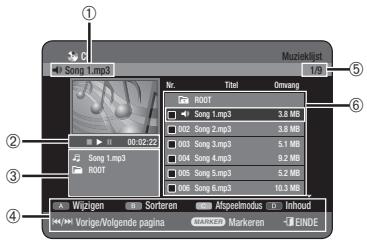

Onderdelen van het MP3-scherm ➀ CD Q Song 1.mp3

#/$ Vorige/Volgende pagina

eEINDE Huidige track : de naam van de track die op het moment wordt afgespeeld. De beschikbare toetsen en de bij het momenteel afgespeelde deel behorende afspeeltijd worden weergegeven. Het huidige bestandstype, de bestandsnaam en de mapnaam. De beschikbare toetsen. De huidige afgespeelde track en het totale aantal tracks. De afspeellijst (lijst met tracks).

CD (CD-DA) & MP3 herhalen U kunt deze functie ook uitvoeren via de toets REPEAT op de afstandsbediening. Druk tijdens het afspelen herhaaldelijk op de toets REPEAT om de gewenste herhaalmodus te selecteren. 1. Druk tijdens het afspelen van de muzieklijst op de GELE toets (C). 2. Druk op de toetsen ▲▼ om de gewenste afspeelmodus te selecteren en druk vervolgens op OK of op de toets ►. • Normaal (CD (CD-DA)/MP3) : de tracks op de schijf worden afgespeeld in de volgorde waarin ze op de schijf zijn opgenomen. • Nummer herhalen (CD (CD-DA)/MP3) • Map herhalen (MP3) • Alles herhalen (CD (CD-DA)/MP3) • Willekeurig (CD (CD-DA)/MP3) : Met Willekeurig (Random) kunt u de tracks op een schijf in willekeurige volgorde afspelen.

Muzieklijst 1/10 Nr. Q TRACK01

Wijzigen #/$ Vorige/Volgende pagina

Afspeelmodus a Markeren

o 1. Druk tijdens het afspelen van de muzieklijst op de RODE toets (A). 2. Druk op de knoppen ▲▼ om CD import te selecteren, en druk vervolgens op OK of op de knop ►.

4. Druk op de toetsen ►▲▼ om de doelmedia te selecteren en druk vervolgens op de toets OK. • Om een nieuwe map te maken, drukt u op de GROENE toets (B). 5. Druk op de RODE toets (A) om Start kopie te selecteren. De melding “Itemnummer: x” wordt weergegeven. 6. Druk op de toetsen ◄► om Start te selecteren en druk op de toets OK. Het kopiëren van de bestanden wordt gestart. • Als u het kopiëren wilt annuleren, drukt u op de toets EXIT ( ).

 Het formaat van een MP3-bestand is na het importeren volgt: Bitrate 128 kbps Kanaal 2 (stereo) Samplingfrequentie 44 KHz

Muzieklijst 1/10 Nr.

  ►   00:02:22 CD import I afspeell. TRACK01 Nieuwe Afspeellijst Alles selecteren

#/$ Vorige/Volgende pagina

CD Geselecteerde items:

#/$ Vorige/Volgende pagina

CD Geselecteerde items: 9.68MB (2)

Beschikbaar: 236724MB Bron :Bezig DVD met kopiëren...

 DTS CDDA-schijven en schijven met een kopieerbeveiliging kunnen niet worden geïmporteerd.

oA U kunt maximaal 30 tracks in de afspeellijst plaatsen.

1. Druk tijdens het afspelen van de muzieklijst op de RODE toets (A).

2. Druk op de toetsen ▲▼ om Nieuwe afspeell. te selecteren en druk vervolgens op OK of op de toets ►.

3. Druk op de toetsen ▲▼ om tracks te selecteren in de volgorde waarin u ze wilt afspelen en druk op OK. • Als u een verkeerde track in de afspeellijst hebt opgenomen, drukt u op de toetsen ►▲▼ om de verkeerde track te selecteren en vervolgens op OK.

4. Druk op de RODE toets (A) om de afspeellijst op te slaan. Er wordt een nieuwe Afspeellijst gemaakt.

006 TRACK06 007 TRACK07

Muzieklijst sToevoegen

eEINDE CD Afspeellijst

eEINDE Nederlands _61

3. Druk op de toetsen ▲▼ om het bestand te selecteren dat u wilt kopiëren en houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. • Als u een bepaald gemarkeerd item niet wilt kopiëren, selecteert u dit item en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt.

afspelen Afspeellijst

oA 1. Druk tijdens het afspelen van de muzieklijst op de RODE toets (A). 2. Druk op de toetsen ▲▼ om Afspeellijst te selecteren en druk vervolgens op OK of op de toets ►.

3. Druk op de toetsen ▲▼ om de gewenste afspeellijst te selecteren en druk vervolgens op OK. De geselecteerde tracks worden automatisch afgespeeld.

eEINDE De afspeellijst verwijderen

oA 1. Druk tijdens het afspelen van de muzieklijst op de RODE toets (A). 2. Druk op de toetsen ▲▼ om Afspeellijst te selecteren en druk vervolgens op OK of op de toets ►. 3. Druk op de toetsen ▲▼ om de afspeellijst te selecteren die u wilt verwijderen. 4. Druk op de RODE toets (A). 5. Druk op ◄► om Ja, te selecteren en druk vervolgens op OK. De geselecteerde afspeellijst wordt verwijderd.

Y Afspeellijst 1/2 Lengte

rTERUG Muzieklijst eEINDE

 Wanneer de speler wordt uitgeschakeld, een bestand wordt geopend of wanneer de speler wordt losgekoppeld, worden de afspeellijsten op de schijf of in het USB-geheugen verwijderd.

Naar Afspeellijst bewerken

oA 1. Druk tijdens het afspelen van de muzieklijst op de RODE toets (A). 2. Druk op de toetsen ▲▼ om Afspeellijst te selecteren en druk vervolgens op OK of op de toets ►.

3. Druk op de toetsen ▲▼ om de afspeellijst te selecteren die u wilt bewerken.

4. Druk in de afspeellijst-modus op de GROENE toets (B).

mVERPL. sToevoegen rTERUG eEINDE 5. Druk op de toetsen ▲▼ om tracks te selecteren in de volgorde waarin u ze wilt afspelen en druk op OK. • Als u een verkeerde track in de afspeellijst hebt opgenomen, drukt u op de toetsen ►▲▼ om de verkeerde track te selecteren en vervolgens op OK.

6. Druk op de RODE toets (A) om de afspeellijst op te slaan. De afspeellijst wordt bewerkt.

oA 1. Druk tijdens het afspelen van de afspeellijst op de BLAUWE toets (D). De muzieklijst wordt nu weergegeven.

eEINDE Sorteren gebruiken

A U kunt de volgorde van de muzieklijst heel eenvoudig wijzigen. 1. Druk terwijl het lijstmenu wordt weergegeven op de GROENE toets (B) om Sorteren te selecteren. 2. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk op de toets OK of op de toets ►. • Naam : In alfabetische volgorde. • Omvang : In volgorde van het formaat van de audiobestanden.

Muzieklijst 1/10 Nr.

#/$ Vorige/Volgende pagina

 Audio CD(CD-DA) is niet beschikbaar.  U kunt sorteren op Naam en Lengte. Gesorteerde lijsten zullen worden weergegeven in gekopieerde volgorde wanneer deze in de Muzieklijst worden geplaatst.

A 1. Druk op de BLAUWE toets (D) om Inhoud te selecteren. 2. Druk op de toetsen ▲▼ om de inhoud te selecteren die u wilt verplaatsen en druk vervolgens op de toets OK of ►.

Muzieklijst 1/10 Nr.

 Deze functie is alleen beschikbaar als de schijf de geselecteerde inhoud bevat.

 Audio CD(CD-DA) is niet beschikbaar.

#/$ Vorige/Volgende pagina

Afspeelmodus a Markeren

eEINDE Muziek en foto’s gelijktijdig afspelen

A U kunt naar muziek luisteren terwijl u foto’s bekijkt. 1. Druk op de BLAUWE toets (D) om Inhoud te selecteren. 2. Druk op de knoppen ▲▼ om Foto (met muziek) te selecteren en druk op OK of op de knop ►. De fotolijst wordt weergegeven. (Zie pagina 64)

Muzieklijst 1/10 Nr.

 Voor deze functie moet u een schijf selecteren die zowel muziekbestanden als afbeeldingsbestanden bevat.

#/$ Vorige/Volgende pagina

Afspeelmodus a Markeren

eEINDE Nederlands _63

AFSPELEN Afspeell. Bew.

FOTO-CD’S AFSPELEN G 1. Plaats een JPEG-schijf in de schijflade. • Het menu wordt weergegeven

2. Druk op de toetsen ▲▼ om Bibliotheek te selecteren en druk op OK of op de toets ►. 3. Druk op de toetsen ▲▼ om Foto te selecteren en druk vervolgens op OK of op de toets ►. • Druk op de toets SKIP ( ) om de volgende 8 foto’s te bekijken. • Druk op de toets SKIP( ) om de vorige 8 foto’s te bekijken.

#/$ Vorige/Volgende pagina

4. Druk op de toetsen ▲▼◄► om de gewenste afbeelding te selecteren. Druk vervolgens op de toets OK.

5. Druk op de toets PLAY ( ). • Vanuit de Fotolijst kunt u met de GELE toets (C) de foto’s als Diashow weergeven. 6. Druk op de RODE toets (A) om Snelheid te selecteren. Draaien

7. Druk op de toetsen ▲▼ om de snelheid van de Diashow in te stellen en druk vervolgens op OK of op de toets ►. De diashow begint en wordt met de geselecteerde snelheid afgespeeld. • U opent de Fotolijst met de GELE toets (C).

❖ De diashow stoppen Druk op de GROENE toets (B) of op de toets STOP(

Snel Normaal Langzaam Snelheid

► DIASHOW Fotolijst rTERUG

eEINDE Draaien Volg stappen 1 en 4 hierboven om de betreffende instellingen weer te geven. 5-1. Druk op de GROENE toets (B) om Draaien te selecteren. 6. Druk op de toetsen ▲▼ om de gewenste rotatiehoek te selecteren en druk op OK of op de toets ►. • U kunt de roteerhoek wijzigen door op de RODE toets (A) te drukken. • U opent de Fotolijst met de GELE toets (C).

❖ Het roteren stoppen Druk op de GROENE toets (B) of op de toets STOP (

eEINDE Zoom U voert instellingen in door stap 1 t/m 4 op pagina 64 te volgen. 5-1. Druk op de GELE toets (C) om Zoom te selecteren. 6. Telkens wanneer u op de toets OK drukt, wordt de foto tot 4x uitvergroot (vier keer de normale grootte). ➞ X2 ➞ X4 ➞ X2 ➞ Normaal • U opent de Fotolijst met de GELE toets (C). AFSPELEN

❖ Het zoomen stoppen Druk op de GROENE toets (B) of op de toets STOP (

Naar fotolijst U voert instellingen in door stap 1 t/m 4 op pagina 64 te volgen. 5-1. Druk op de toets RETURN om naar Fotolijst te gaan.

Sorteren gebruiken U kunt de volgorde van de fotolijst heel eenvoudig wijzigen. 1. Druk terwijl het lijstmenu wordt weergegeven op de GROENE toets (B) om Sorteren te selecteren. 2. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk op de toets OK of ►. • Naam : In alfabetische volgorde. • Omvang : In volgorde van het formaat van de foto’s.

#/$ Vorige/Volgende pagina

 U kunt sorteren op Naam en Grootte. Gesorteerde lijsten zullen worden weergegeven in gekopieerde volgorde wanneer deze in de Fotolijst worden geplaatst.

Inhoud selecteren U voert instellingen in door stap 1 t/m 3 op pagina 64 te volgen. 1. Druk op de BLAUWE toets (D) om Inhoud te selecteren. 2. Druk op de toetsen ▲▼ om de inhoud te selecteren die u wilt verplaatsen en druk vervolgens op de toets OK of ►.

 Deze functie is alleen beschikbaar als de schijf de geselecteerde inhoud

#/$ Vorige/Volgende pagina

EEN DIVX AFSPELEN N De toets MENU gebruiken 1. Plaats een DivX-schijf in de schijflade. • Het menu wordt weergegeven

2. Druk op de toetsen ▲▼ om Bibliotheek te selecteren en druk vervolgens op OK of op de toets ►.

3. Druk op de toetsen ▲▼ om DivX te selecteren en druk vervolgens op OK of op de toets ►.

4. Druk op de toetsen ▲▼ om het avi-bestand (DivX) te selecteren en druk vervolgens op OK of de toets PLAY ( ).

Code ondertit. a Markeren

5. Tijdens het afspelen van een DivX-bestand kunt u de volgende functies gebruiken. Als u eenmaal op STOP ( ) drukt tijdens het afspelen, wordt de bestandenlijst weergegeven; als u nogmaals op de stoptoets drukt, wordt het menuscherm afgesloten.

DivX Functiebeschrijving Functie Scène overslaan Zoeken

Beschrijving Druk tijdens het afspelen op de toetsen SKIP ( springen.

) om 5 minuten vooruit of terug te

Druk tijdens het afspelen op de toetsen SEARCH ( zoeksnelheid. (X 2, X 4, X 8) Druk tijdens pauze ( 1/4, 1/8)

) en druk nogmaals voor een hogere

) op de toets SEARCH (Zoeken) (

) van de afstandsbediening. (1/2,

De functie achteruit vertraagd afspelen is niet beschikbaar. Beeld voor beeld afspelen

M Druk tijdens pauze(

) op de toets SKIP (Overslaan) (

) van de afstandsbediening.

De functie achteruit beeld voor beeld afspelen is niet beschikbaar.

 Sommige DivX-bestanden die op een pc werden aangemaakt, worden mogelijk niet afgespeeld. Daarom worden codectypes, versies en resoluties die hoger zijn dan de vermelde, niet ondersteund.

DivX-ondertitelingscodering 1. Druk in de bestandenlijst op de GELE toets (C). 2. Druk op de toetsen ▲▼ om een regionaal ondersteunde DivXondertitelingstaal te selecteren en druk vervolgens op OK.

3 DivX E ROOT Wijzigen

Afrikaans, Baskisch, Catalaans, Deens, Nederlands, Engels, Faerøers, Fins, Frans, Duits, IJslands, Indonesisch, Italiaans, Maleisisch, Noors, Portugees, Spaans, Swahili, Zweeds

Engels, Albaans, Kroatisch, Tsjechisch, Hongaars, Pools, Roemeens, Servisch(Latin), Slowaaks, Sloveens

Engels, Azerbeidzjaans, Wit-Russisch, Bulgaars, Kazaks, Macedonisch, Russisch, Servisch, Tataars, Oekraïens, Oezbeeks

 Als de taal van de ondertiteling in verkeerde letters wordt weergegeven, wijzigt u de DivX-ondertiteling in de juiste regio. Als dit niet werkt, wordt de opmaak niet ondersteund.

Sorteren gebruiken U kunt de volgorde van de DivX-lijst heel eenvoudig wijzigen. 1. Druk terwijl het lijstmenu wordt weergegeven op de GROENE toets (B) om Sorteren te selecteren. 2. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk op de toets OK of ►. • Naam : In alfabetische volgorde. • Omvang : In volgorde van het formaat van de DiVX-bestanden.

3 DivX E ROOT Naam Omvang Wijzigen

 U kunt sorteren op Naam en Grootte. Gesorteerde lijsten zullen worden weergegeven in gekopieerde volgorde wanneer deze in de DivX-lijst worden geplaatst.

Inhoud selecteren 1. Druk op de BLAUWE toets (D) om Inhoud te selecteren. 2. Druk op de toetsen ▲▼ om de inhoud te selecteren die u wilt verplaatsen en druk vervolgens op de toets OK of ►.

3 DivX E ROOT Wijzigen

Code ondertit. a Markeren

 Deze functie is alleen beschikbaar als de schijf de geselecteerde inhoud bevat.

opnemen In dit hoofdstuk worden verschillende HDD & DVD-opnamemethoden besproken. Met dit apparaat kunt u op verschillende schijftypen opnemen. Lees voordat u begint de volgende instructies en kies het schijftype op basis van uw voorkeur.

OPNEEMBARE DVD’S Met deze recorder kunt u op de volgende schijven opnemen.

HDD DVD-RAM DVD-RW DVD-R DVD+RW DVD+R

• DVD±RW’s en DVD-RAM’s zijn herschrijfbaar. • DVD±R’s zijn niet herschrijfbaar.

Compatibiliteit van Samsung-recorders en recorders van andere bedrijven Typen schijven

Aanvullende opnamen via Samsung-recorder

DVD+RW Niet opneembaar

Niet opneembaar Niet opneembaar

X In sommige gevallen niet opneembaar

X In sommige gevallen niet opneembaar

DVD+R Niet afgesloten

In sommige gevallen niet opneembaar

In sommige gevallen niet opneembaar

 Sluiten - Hiermee wordt de DVD-RW/±R gesloten zodat geen extra opnamen kunnen worden toegevoegd.

 Afsluiten ongedaan maken - Hiermee kunt u extra opnamen opslaan op een DVD-RW-schijf die oorspronkelijk op de HDD & DVD-RECORDER zijn opgenomen. - Het afsluiten van een DVD-RW die met DAO (Disc At Once) is opgenomen op een pc, kan niet ongedaan worden gemaakt.

- Het afsluiten van een DVD±R kan niet ongedaan worden gemaakt.

OPNAME-INDELINGEN Wanneer u een ongebruikte schijf in de recorder plaatst, wordt het volgende bericht weergegeven. Omdat de beschikbare functies afhankelijk zijn van het schijftype, kunt u de schijf kiezen die het beste aan uw voorwaarden voldoet. DVD-RAM/+R : Het formatteren wordt automatisch gestart. DVD+RW : Gebruiken nadat de schijf is geformatteerd. DVD-RW : Gebruiken nadat de schijf is geïnitialiseerd. Raadpleeg “Een schijf formatteren” op pagina 98 als u de modus VR of V wilt wijzigen. DVD-R : een DVD-R hoeft niet te worden geformatteerd en alle en opnemen in videomodus wordt ondersteund.

DVD-RAM/-RW(VR-modus) • Deze modus biedt verschillende bewerkingsfuncties (zoals het verwijderen van de volledige titel, het gedeeltelijke verwijderen van een titel, enzovoort.) • Verschillende bewerkingsopties met behulp van een gemaakte afspeellijst.

DVD-RW(V-modus)/-R • Hoofdstukken worden automatisch gemaakt wanneer u de opname op DVD-RW/-R-schijven in videomodus voltooit. De lengte van het hoofdstuk (interval tussen hoofdstukken) hangt af van de opnamemodus. • Eenvoudige bewerkingen (titels wissen/naam van titels wijzigen)

DVD+RW • Bij DVD+RW-schijven is er geen verschil tussen de DVD-video-indeling (V-modus) en DVD-video-opname-indeling (VR-modus).

- Het afsluiten van een DVD-RW die in de videomodus van een recorder van een ander merk is opgenomen, kan niet ongedaan worden gemaakt.

opnemen OPNAMEMODUS Kies een van de vier opnamemodi voor de gewenste opnametijd en beeldkwaliteit door de toets REC MODE meerdere malen in te drukken vanuit de stopstand. Over het algemeen neemt de beeldkwaliteit toe naarmate de duur van de opname afneemt. In de modus FR wordt de meest geschikte opnamemodus automatisch aangepast op basis van de overgebleven tijd op de schijf en de lengte van de timer-opname. Met deze functie wordt slechts één opnamemodus geselecteerd (XP, SP, LP of EP) en u kunt deze modus voor timer-opnamen gebruiken. • DVD-HR773 Duur van opname Opnamemodus HDD (160GB)

DVD-RAM/±RW/±R XP (Hoge-kwaliteitsmodus)

Ong. 1 uur ong. 8,5 Mbps

SP (Standaardkwaliteitsmodus)

Ong. 2 uur ong. 4,5 Mbps

Ong. 33 uur ~ 264 uur

EP (Verlengde modus) FR (flexibele opnamemodus) • DVD-HR775

Duur van opname Opnamemodus HDD (250GB)

DVD-RAM/±RW/±R XP (Hoge-kwaliteitsmodus)

Ong. 1 uur ong. 8,5 Mbps

SP (Standaardkwaliteitsmodus)

Ong. 2 uur ong. 4,5 Mbps

Ong. 53 uur ~ 421 uur

EP (Verlengde modus) FR (flexibele opnamemodus)

• DVD-HR777 Duur van opname Opnamemodus

DVD-RAM/±RW/±R XP (Hoge-kwaliteitsmodus)

Ong. 1 uur ong. 8,5 Mbps

SP (Standaardkwaliteitsmodus)

Ong. 2 uur ong. 4,5 Mbps

Ong. 68 uur ~ 534 uur

EP (Verlengde modus) FR (flexibele opnamemodus)

 De opnametijd kan verschillen, afhankelijk van de specifieke opnamecondities.  1GB = 1.000.000.000 bytes. De daadwerkelijke capaciteit na het formatteren kan minder zijn aangezien de interne firmware een gedeelte van het geheugen gebruikt.

 De DVD±R’s met dubbele laag hebben ongeveer de dubbele capaciteit van DVD±R’s met één laag. (zie pagina 50)

BEELDEN DIE TEGEN OPNEMEN BEVEILIGD ZIJN Met deze HDD & DVD- RECORDER kunt u geen beelden met kopieerbeveiliging opnemen. Als de HDD &DVD-RECORDER een kopieerbeveiligingssignaal ontvangt tijdens de opname, wordt de opname gestopt en verschijnt het volgende bericht op het scherm.

Kopieerbeveiligingssignalen Tv-uitzendingen met kopieerbeveiligingssignalen kunnen een van de volgende drie typen signalen bevatten: vrij kopiëren, éénmaal kopiëren en nooit kopiëren. Als u een programma van het type vrij kopiëren wilt opnemen, gebruikt u een DVD-RW met CPRM in VR-modus, DVD-RAM, HDD. Type signaal

Vrij kopiëren DVD-RW (Ver.1.1) DVD-RW(Ver.1.1)

met CPRM Wanneer een programma van het type Eenmaal kopiëren is opgenomen, kunnen geen opnamen meer worden uitgevoerd.

❖ Inhoudbeveiliging voor opneembare media (CPRM) CPRM is een mechanisme dat een opname aan de media koppelt waarop deze is opgenomen. Het wordt ondersteund door sommige HDD & DVD-recorders, maar door weinig DVD-spelers. Elke lege opneembare DVD heeft een uniek 64-bits medium-id geëtst in de BCA. Wanneer de beveiligde inhoud op de schijf is opgenomen, kan deze worden gecodeerd met een 56 bits C2 (cryptomeria) sleutel afgeleid van de medium-id. Tijdens het afspelen wordt de id gelezen vanaf de BCA en gebruikt om een sleutel te genereren om de inhoud van de schijf te ontcijferen. Als de inhoud van de schijf naar andere media wordt gekopieerd, ontbreekt de id of is deze verkeerd en kunnen de gegevens niet worden ontcijferd.

DIRECT OPNEMEN SXCVKL Voordat u begint 1. Controleer of de schijf over voldoende beschikbare opnameruimte beschikt. 2. Druk op de toets HDD of DVD. Als u DVD heeft geselecteerd, drukt u op de toets OPEN/CLOSE en plaatst u een opneembare schijf in de schijflade. Druk op de toets OPEN/CLOSE om de schijflade te sluiten. Wacht tot LOAD niet meer op het display van het voorpaneel wordt weergegeven.

Het tv-programma opnemen waarnaar u kijkt ) of de cijfertoetsen naar de zender van het tv1. Ga met de PROG ( programma dat u wilt opnemen.

2. Druk enkele malen op de toets REC MODE (of druk op de toets REC MODE en vervolgens op de toetsen ▲▼ om de opnamesnelheid (kwaliteit) in te stellen). ➞ SP ➞ LP ➞ EP ➞ XP 3. Druk op de toets REC.

HDD Op het scherm wordt informatie over de gekozen zender weergegeven, waarna de opname wordt gestart. Het pictogram (REC) wordt op het voorpaneel weergegeven.

 Opnemen : PR 1 [SP]

Opnemen van externe apparaten waarnaar u kijkt 1. Druk op de toets INPUT SEL. om de invoerbron te selecteren waarmee u de recorder hebt verbonden. Het display van het voorpaneel wordt in de volgende volgorde gewijzigd: ➞ PR-nummer ➞ AV1 ➞ AV2 ➞ AV3 ➞ DV Als u een digitale camcorder hebt aangesloten, drukt u op de toets INPUT SEL. om DV te selecteren. (zie pagina 73) 2. Druk enkele malen op de toets REC MODE (of druk op de toets REC MODE en vervolgens op de toetsen ▲▼ om de opnamesnelheid (kwaliteit) in te stellen). 3. Druk op de toets REC. Op het scherm wordt informatie over de externe-invoermodus weergegeven, waarna de opname wordt gestart. Het pictogram (REC) wordt op het voorpaneel weergegeven.

De opname tijdelijk onderbreken • • • •

Druk op de toets REC PAUSE om een opname te onderbreken. Druk tijdens de onderbreking nogmaals op de toets REC PAUSE om de opname te hervatten. U kunt tijdens de onderbreking van een opname tussen kanalen schakelen door op PROG ( Als u tijdens Rec Pause de DV-modus selecteert, wordt de opname gestopt. Als u tijdens Rec Pause in DV-modus de invoerbron wijzigt, wordt de opname gestopt.

De opname beëindigen

 Tijdens een opname kunt u de opnamemodus niet wijzigen.  Als er onvoldoende ruimte over is, wordt een opname automatisch beëindigd.  U kunt maximaal 99 titels opslaan op een DVD-RAM/-RW/-R-schijf en maximaal 48 titels op een DVD+RW/+Rschijf.

 Maximaal 999 titels kunnen op de vaste schijf (HDD) worden opgeslagen.  Er kan maximaal 24 uur op de vaste schijf worden opgenomen, waarin 3 titels worden opgenomen, die elk een lengte van 8 uur hebben.

 De opname wordt automatisch beëindigd als tegen kopiëren beveiligde beelden zijn geselecteerd.  DVD-RAM/±RW-schijven moeten voor de opname eerst worden geformatteerd. De meeste nieuwe schijven worden niet-geformatteerd verkocht.

 Gebruik geen DVD-R-authoringschijven voor dit apparaat.

VAN EEN CAMCORDER KOPIËREN SXCVKL U kunt de camcorder regelen met de interface IEEE1394 (DV). 1. Verbind de DV-uitgang van de camcorder met behulp van een DVkabel met de DV-ingang op de voorzijde van de HDD & DVDRECORDER.

2. Druk op de toets HDD of DVD. Als u DVD heeft geselecteerd, drukt u op de toets OPEN/CLOSE en plaatst u een opneembare schijf in de schijflade. Druk op de toets OPEN/CLOSE om de schijflade te sluiten. Wacht tot LOAD niet meer op het display van het voorpaneel wordt weergegeven. DV

3. Druk meerdere malen op de toets REC MODE om de opnamesnelheid (kwaliteit) te kiezen. 4. Druk op de toets INPUT SEL. om DV te selecteren. Als de invoer op DV is ingesteld, verschijnt er boven aan het scherm een afspeel/opnamemenu waarmee u de camcorder kunt regelen. 5. Selecteer het pictogram Afspelen (►) boven aan het scherm om de camcorder te laten afspelen en zoek de startpositie om te kopiëren.

Het DV-apparaat is aangesloten. <VERPL.

6. U start het opnemen door met de toetsen ◄► het opnamepictogram ( ● ) boven aan het scherm te selecteren en vervolgens op OK te drukken. U kunt ook opnemen met de toets REC op de afstandsbediening.

OPNEMEN Druk op de toets STOP ( ) om een opname te beëindigen. • Wanneer u DVD-RAM/±RW/±R-schijven gebruikt, verschijnt de melding “Schijfinformatie wordt bijgewerkt. Wacht een moment.”

opnemen De opname beëindigen Druk op de toets STOP ( ) om een opname te beëindigen. • Wanneer u DVD-RAM/±RW/±R-schijven gebruikt, verschijnt de melding “Schijfinformatie wordt bijgewerkt. Wacht een moment.”

 U geeft pictogrammen voor het afspelen op het scherm weer door op een richtingspijl op de afstandsbediening te drukken.

EEN OTR (ONE TOUCH RECORDING) MAKEN SXCVKL U kunt de HDD & DVD-RECORDER in stappen van 30 minuten maximaal 8 uur laten opnemen door op de toets REC te drukken. 1. Druk op de toets HDD of DVD. Als u DVD heeft geselecteerd, drukt u op de toets OPEN/CLOSE en plaatst u een opneembare schijf in de schijflade. Druk op de toets OPEN/CLOSE om de schijflade te sluiten. Wacht tot LOAD niet meer op het display van het voorpaneel wordt weergegeven.

HDD  Opnemen: PR 1 [SP]

2. Ga met de PROG ( ) of de cijfertoetsen naar de zender van het tvprogramma dat u wilt opnemen. 3. Druk op de toets REC om het opnemen te starten. 4. Druk herhaaldelijk op REC om de gewenste opnametijd in te stellen.

 De teller van de timer loopt minuutsgewijs terug van 8:00 naar 0:00. Op dat moment wordt de opname beëindigd.

De opname beëindigen Druk op de toets STOP ( ). De melding “Wilt u stoppen met opnemen?” wordt weergegeven. • Druk op ◄► om Ja te selecteren en druk vervolgens op OK. • Druk nogmaals op de toets STOP ( ).

GELIJKTIJDIG OPNEMEN EN AFSPELEN S U kunt afspelen vanaf het begin van het programma dat u aan het opnemen bent. U kunt de eerder opgenomen titels bekijken terwijl een programma wordt opgenomen.

De toets PLAY (Afspelen) (

) gebruiken HDD ► Afspelen

1. Druk in de opnamemodus op de toets PLAY ( ). De titel die u momenteel aan het opnemen bent, wordt afgespeeld. Het afspelen kan pas tien seconden nadat het opnemen is gestart, beginnen. U kunt met behulp van SKIP ( ) en andere afspeeltoetsen de lijst met eerdere opnamen bekijken.

Afspelen/Opnemen beëindigen 1. Druk op de toets STOP (

). Het afspeelscherm verdwijnt en het opnamescherm wordt weergegeven.

2. Stop het opnemen door nogmaals op de toets STOP (

N De toets TITLE LIST gebruiken

1. Druk in de opnamemodus op de toets TITLE LIST. Deze handeling kunt u uitvoeren vanaf ongeveer 10 seconden of meer na het begin van de opname. Selecteer met de toetsen ▲▼/SKIP ( ) de titel die momenteel wordt opgenomen.

4 Jan/02/2009 00:00 1 XP

2. Druk op OK of PLAY ( ). De titel die u momenteel aan het opnemen bent, wordt afgespeeld.

eEINDE N De toets MENU gebruiken 1. Druk in de opnamestand op de toets MENU. 2. Druk op de toetsen ▲▼ om Titel te selecteren en druk vervolgens op OK. Het scherm Title List (Titellijst) verschijnt. ) om de titel te selecteren die momenteel wordt opgenomen 3. Druk op de toetsen ▲▼/SKIP (Overslaan) ( en druk vervolgens op de toets OK of ►. De titel die u momenteel aan het opnemen bent, wordt afgespeeld.

Afspelen/Opnemen beëindigen 1. Druk eenmaal op de toets STOP ( weergegeven. 2. Druk nogmaals op de toets MENU (

). Het afspeelscherm verschijnt en de Title List (Titellijst) wordt ) om het opnamescherm weer te geven.

3. U stopt het opnemen door nogmaals op de toets STOP (

 U hoort geen geluid tijdens het zoeken.  U kunt DVD’s of HDD afspelen terwijl op de vaste schijf (HDD) wordt opgenomen. Jpeg, mp3 en DivX-bestanden op de schijf kunnen echter niet worden afgespeeld.

 U kunt vanaf de vaste schijf (HDD) afspelen terwijl op DVD wordt opgenomen. Jpeg en MP3-bestanden op de vaste schijf kunnen echter niet worden afgespeeld.

DE FUNCTIE TIME SHIFT ALS LIVE SIGNAAL S Met deze functie worden opnames als een live signaal afgespeeld. Als u tijdens het tv-kijken wordt gestoord, drukt u op de toets TIME SHIFT. De HDD & DVD RECORDER begint nu direct met het opnemen van het programma.

De functie Time Shift gebruiken. 1. Druk op de afstandsbediening op de knop TIME SHIFT. Het menu Time Shift wordt weergegeven. 2. Druk op de toetsen ▲▼ om Aan te selecteren, en druk vervolgens op OK. 3. Druk terwijl u naar het huidige programma kijkt op de toets PAUSE ( ). Het tv-programma wordt nu in de pauzestand gezet en de balk Time Shift wordt weergegeven. 4. Druk nogmaals op de toets PLAY (

) om verder te gaan met het programma.

Onderdelen van het scherm Time Shift Geeft aan dat Time Shift in werking is. Geeft de huidige status weer 1

Knoppen op de afstandsbediening voor de functie Time Shift 1. Toets PLAY (

): tv-uitzending onderbreken.

) : Versneld afspelen ( X 2, X 4, X 8, X 16, X 32, X 128)

) : Gaat naar Live point.

) : Als u in Live point op deze knop drukt, verschijnt er een vak waarmee u Time Shift kunt stoppen. ) : Hiermee keert u terug naar het beginpunt van Time Shift.

7. De toetsen EXIT (

) of RETURN : Hiermee wordt het Time Shift-symbool of de tijdsbalk verborgen.

8. ◄ ► : Hiermee wordt de voortgangsbalk van Time Shift weergegeven.

De functie Time Shift is alleen beschikbaar in de modus HDD. U kunt deze functie maximaal twee uur gebruiken. U kunt alleen met behulp van het menu de inhoud afspelen als Time Shift op Aan staat. Druk op de toets TIME SHIFT om de functie Time shift te annuleren.

EEN TIMER-OPNAME MAKEN SXCVKL 1. Controleer of de antennekabel is aangesloten. 2. Controleer de resterende tijd op de schijf. 3. Controleer de datum en de tijd. De klok moet zijn ingesteld voordat u een timer-opname kunt maken. (zie pagina 36)

N De toets TIMER gebruiken 2. Druk op de knoppen ▲▼ om Geplande lijst te selecteren en druk vervolgens op OK of op de knop ►.

HDD & DVD RECORDER HDD Bibliotheek Tijdopname

3. Druk op OK om Een lijst toevoegen te selecteren. 4. Timer-opnameopties instellen • Vul de items in met de toetsen ▲▼◄► en de cijfertoetsen. ◄ ► : hiermee gaat u naar het vorige/volgendei tem. , 0~9 : hiermee stelt u een waarde in. • Naar : kies of u op HDD of op DVD wilt opnemen. • Bron : de video-ingangsbron (AV1, AV2 of AV3) of het uitzendkanaal waarvan u een timer-opname wilt maken. • Datum : u kunt timer-opnamen maximaal één maand vooruit plannen. Stel de opnamedag in. (maand/dag)

Tijdopname Geplande lijst

Schijfbeheer Installen

eEINDE Geplande lijst Actuele tijd 10:54 Naar Bron

Datum Begin Einde Modus VPS/PDC Een lijst toevoegen

Opnametijd HDD 108:14 SP Opnamelijst <VERPL.

Jan 31 Jan 30 Jan 29

eEINDE Elke ZO HDD Elke ZA Geplande lijst Actuele tijd 10:54

Nr. Naar Bron Nr. 01 Geen titel

Datum Begin Einde Modus VPS/PDC Een lijst toevoegen

Opnametijd HDD 108:14 SP Aan

Opnametijd HDD 108:14 SP Opnamelijst <VERPL.

• Begin-/Einde : begin- en eindtijd van de timer-opname. • Modus (Opnamemodus) : - FR (flexibel opnemen) : selecteer deze optie wanneer u de videokwaliteit automatisch wilt instellen. In de modus FR (Flexibele opname) wordt de meest geschikte opnamemodus automatisch aangepast op basis van de overgebleven tijd op de schijf en de lengte van de timer-opname. Met deze functie wordt slechts één modus geselecteerd in de modi XP, SP, LP en EP. - XP (hoge kwaliteit) : selecteer deze optie wanneer de videokwaliteit belangrijk is. - SP (standaardkwaliteit) : selecteer deze optie om met standaardkwaliteit op te nemen. - LP (lage kwaliteit) :selecteer deze optie wanneer er een lange opnametijd nodig is. - EP (verlengd) : selecteer deze optie wanneer er een langere opnametijd nodig is. • VPS/PDC : functie VPS(Video Programme System) of PDC(Programme Delivery Control). - Met deze functie kunt u de begin- en eindtijd van een opname regelen door middel van een speciaal signaal dat met het zendsignaal wordt meegezonden. Als een tv-programma korter is of eerder of later dan gepland begint, wordt met deze functie de begin- en eindtijd van de opname automatisch dienovereenkomstig aangepast. - Stel EXACT de begintijd in die is aangekondigd in de TV-gids. Anders werkt de timer-opname niet. - Kies niet PDC of VPS als u niet zeker weet of het programma dat u wilt opnemen met VPS/PDC wordt uitgezonden.

1. Druk in de stopstand op de toets TIMER.

opnemen • TITEL : Druk op de RODE toets (A) om de titel een naam te geven. Het scherm voor het wijzigen van de titel verschijnt. Volg stap 4 en 5 van ‘De naam van een titel wijzigen’ op pagina 81~82. 5. Nadat u de waarden voor elke modus hebt ingesteld, drukt u op de toets OK om Opslaan te selecteren. • ’ wordt op het voorpaneel weergegeven. Dit betekent dat een timer-opname is geregistreerd. Als de timer-instellingen elkaar overlappen; De programma’s worden in de volgorde van prioriteit opgenomen. Nadat de opname van het eerste programma is voltooid, wordt het tweede programma opgenomen. Afsluiten zonder de huidige instelling op te slaan Druk op de toets EXIT ( ). Terugkeren naar het vorige menu Druk op de toets RETURN als u geen timer-opname wilt instellen. 6. Schakel het apparaat uit om de instellingen voor de timer-opname te voltooien. Als de recorder is ingeschakeld, is een timer-opname niet mogelijk.

 De tijd van de timer-opname kan verschillen van de ingestelde tijd. Dit hangt af van de schijfstatus en de algehele status van de timer-opnamen (bijvoorbeeld wanneer opnametijden elkaar overlappen of wanneer de vorige opname 2 minuten voor de begintijd van de volgende opname eindigt).

 U kunt voor maximaal 12 programma’s timer-opnamen instellen.  Als er op de vaste schijf onvoldoende schijfruimte aanwezig is, knippert ’. Dit betekent dat de vaste schijf geen opslagruimte heeft om op te nemen.

 Als u de timer-opname heeft ingesteld door middel van VPS/PDC, kan de ventilator nog altijd aanstaan en wat geluid maken, ook als de recorder is uitgeschakeld.

De geplande lijst bewerken Volg deze aanwijzingen om de lijst met geplande timer-opnamen te bewerken. Volg voor deze instelling stap 1 en 2 bij “Een timer-opname maken” op pagina 77. 3. Selecteer met de toetsen ▲▼ het nummer van de geplande lijst die u wilt bewerken en druk vervolgens op de toets OK. • Bewerk de items die u wilt aanpassen. Raadpleeg het hoofdstuk over het maken van timer-opnamen voor meer informatie over invoeritems voor timer-opnamen. (zie pagina’s 77~78) 4. Druk op OK om de bewerkte instelling te bevestigen. 5. Druk op de toets EXIT ( Geplande lijst verdwijnt.

) nadat de bewerking is voltooid. Het scherm

Geplande lijst Actuele tijd 10:54 Naar

Opnametijd HDD 108:14 SP Toevoeg mVERPL.

eEINDE Een geplande lijst toevoegen Volg de volgende aanwijzingen om een item aan de geplande lijst toe te voegen. Volg voor deze instelling stap 1 en 2 bij “Een timer-opname maken” op pagina 77. 3. Druk op de toetsen ▲▼ om het nummer van de Geplande lijst te selecteren en druk vervolgens op de RODE toets (A). • Stel de items in die u wilt toevoegen. Raadpleeg het gedeelte ‘Een timer-opname maken’ voor meer informatie over invoeritems voor timer-opnamen. (Zie pagina’s 77~78) OPNEMEN

4. Druk op OK om de toegevoegde instelling te bevestigen 5. Druk op de toets EXIT ( ) nadat de bewerking is voltooid. Het scherm Geplande lijst verdwijnt.

De geplande lijst verwijderen

SXCVKL Volg de volgende aanwijzingen om een item uit de lijst met geplande timer-opnamen te verwijderen. Volg voor deze instelling stap 1 en 2 bij “Een timer-opname maken” op pagina 77. 3. Selecteer met de toetsen ▲▼ het nummer van de Geplande Lijst dat u wilt verwijderen en druk vervolgens op de GROENE toets (B). • Er verschijnt een melding als “Wilt u verwijderen?”, waarmee u wordt gevraagd het verwijderen te bevestigen. 4. Druk op de toetsen ◄► om Ja te selecteren en druk vervolgens op OK. • Het geselecteerde item wordt uit de lijst verwijderd. 5. Druk op de toets EXIT (

) nadat de bewerking is voltooid. Het scherm Geplande lijst verdwijnt.

GA NAAR DE OPNAMELIJST SXCVKL U kunt een lijst bekijken met de opgenomen programma’s.

N De toets TIMER gebruiken 1. Druk in de stopstand op de toets TIMER. 2. Druk op de toetsen ▲▼ om Opnamelijst te selecteren en druk op OK of op de toets ►. 3. Druk op de toets EXIT ( ) nadat de bewerking is voltooid. Het scherm Opnamelijst verdwijnt.

Geplande lijst rTERUG

eEINDE Informatie over de Opnamelijst Hiermee kunt u nagaan of een timer-opname al dan niet is geslaagd. HDD

3-1. Selecteer met de toetsen ▲▼ het gewenste nummer in de Opnamelijst en druk vervolgens op de toets OK.

Jan 01 23:15 23:45 voltooid SP Aan Tijdopname met succes

Alles verw. sSelecteren

Geplande lijst rTERUG

eEINDE Nederlands _79

opnemen Opnamelijst verwijderen Hiermee kunt u item voor item uit de Opnamelijst verwijderen. 3-1. Selecteer met de toetsen ▲▼ het nummer in de Opnamelijst dat u wilt verwijderen en druk vervolgens op de RODE toets (A).

Jan 01 Wilt u23:15 23:45 verwijderen?

4. Druk op de toetsen ◄► om Ja te selecteren en druk vervolgens op de toets OK.

Alles verw. sSelecteren

Geplande lijst rTERUG

eEINDE Opnamelijst wissen Hiermee kunt u de hele Opnamelijst in één keer verwijderen. 3-1. Druk op de GROENE toets (B). 4. Druk op de toetsen ◄► om Ja te selecteren en druk vervolgens op de toets OK.

23:15 23:45 SP Aan WiltJanu 01een opgenomen lijst wissen?

Geplande lijst rTERUG

eEINDE Naar de geplande lijst gaan Hiermee schakelt u direct over van de Opnamelijst naar de Geplande lijst.

Geplande lijst Actuele tijd 10:54 Naar Bron

3-1. Druk op de GELE toets (C).

Datum Begin Einde Modus VPS/PDC Een lijst toevoegen

Opnametijd HDD 105:44 SP Opnamelijst <VERPL.

BASISBEWERKING (TITELLIJST) De titel afspelen

SXCVKL Volg deze instructies om een scène uit de titellijst af te spelen.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST. 2. Druk op de toetsen ▲▼ om in de titellijst de titel te selecteren die u wilt afspelen en druk vervolgens op OK of PLAY ( ). De geselecteerde titel wordt afgespeeld. 3. U stopt het afspelen van de titel door op STOP ( Het scherm keert terug naar het scherm Titellijst.

eEINDE De naam van een titel wijzigen

SXCVKL Volg de onderstaande instructies om de naam van een item in de titellijst te wijzigen, d.w.z. de titel van een opgenomen programma te bewerken.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST.

HDD JAN/01/2009 17:30 PR1

2. Druk op de toetsen ▲▼ om in de titellijst de titel te selecteren waarvan u de naam wilt wijzigen en druk vervolgens op RODE toets (A). 3. Druk op de toetsen ▲▼ om Hernoemen te selecteren en druk vervolgens op OK of op de toets ►. Het scherm Hernoemen verschijnt. 4. Selecteer de gewenste tekens met de toetsen ▲▼ ◄► en druk vervolgens op de toets OK. • Backspace (RODE toets (A)): Verwijdert het teken links naast de cursor en zet de cursor een positie terug. • Spatie (GROENE toets (B)): Voegt een spatie in en zet de cursor een positie verder (naar rechts). • Verwijdere (GELE toets (C)): Verwijdert alle ingevoerde tekens. • Opslaan (BLAUWE toets (D)): Slaat de invoer op.

HDD JAN/01/2009 17:30 PR1 Verw. Kopiëren Hernoemen Beveiliging Gedeeltelijk 3 MPEG2verwijderen Opsplitsen 4 Jan/01/2009 17:30 Nieuwe afspeell. 1 SP AllesCompatibel selecteren met V-modus Wijzigen

eEINDE Nederlands _81

BEWERKEN In dit hoofdstuk komen de basisbewerkingsfuncties aan de orde en worden zowel bewerkingsfuncties uitgelegd voor het opnemen op een schijf als bewerkingsfuncties voor de hele schijf. Het opnemen of bewerken wordt mogelijk niet voltooid als er een fout optreedt, zoals een plotselinge stroomstoring. Materiaal dat eenmaal is beschadigd, kan niet worden hersteld.

bewerken 5. Druk op de BLAUWE toets (D) om Opslaan te selecteren. De gewijzigde titel wordt weergegeven in het titelveld van het geselecteerde afspeellijst-item.

eEINDE Een titel vergrendelen (Beveiliging)

SXCVKL Volg onderstaande instructies om een titel te vergrendelen en zo te voorkomen dat deze per ongeluk wordt verwijderd.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST. 2. Druk op de toetsen ▲▼ om in de Titellijst de titel te selecteren die u wilt vergrendelen en houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. Herhaal deze stap als u nog meer titels wilt selecteren om te vergrendelen. • Als u een bepaald gemarkeerd item niet wilt vergrendelen, selecteert u dit item en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt. 3. Druk op de RODE toets (A) om Wijzigen te selecteren. Het menu Wijzigen wordt weergegeven. 4. Druk op de toetsen ▲▼ om Beveiliging te selecteren en druk vervolgens op OK of op de toets ►. 5. Druk op ◄► om Aan te selecteren en druk vervolgens op OK. Het sleutelpictogram op het informatievenster voor de geselecteerde titel verandert in de vergrendelde status. (1 0)

HDD JAN/02/2009 21:00 PR1

Verw. Kopiëren 3 MPEG2 Beveiliging 4 Jan/02/2009 Nieuwe afspeell. 21:00 Alles1selecteren SP met V-modus AllesCompatibel deselecteren Wijzigen

 U markeert alle titels door in het menu Wijzigen Alles selecteren te kiezen.

1 SP Compatibel met V-modus

Sorteren sSelecteren

6. Om de vergrendeling uit te schakelen selecteert u in stap 5 Uit en drukt u op de toets OK. Het pictogram met de sleutel wordt gewijzigd naar de status ontgrendeld. (0 1)

eEINDE Een titel verwijderen

SXCVKL Volg onderstaande instructies om een titel uit de titellijst te verwijderen.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST.

3. Druk op de RODE toets (A) om Wijzigen te selecteren. Het menu Wijzigen wordt weergegeven.

HDD JAN/02/2009 21:00 PR1

Verw. Kopiëren 3 MPEG2 Beveiliging 4 Jan/02/2009 Nieuwe afspeell. 21:00 SP Alles1selecteren met V-modus AllesCompatibel deselecteren Wijzigen

001 JAN/01/2009 17:30 PR Lengte 01:00:00

2 Items zijn geselecteerd 4. Druk op de toetsen ▲▼ om Verw. te selecteren en druk vervolgens op JAN/02/2009 21:00 PR 01:00:00 Wilt u002verwijderen? JAN/03/2009 PR 00:30:00 (Verwante speellijsten003 kunnen worden23:15 verwijderd) OK of op de toets ►. 3 MPEG2 Ja Nee 4 Jan/02/2009 21:00 • De melding kan variëren, afhankelijk van het schijftype. Er verschijnt 1 SP een melding waarin u wordt gevraagd de bewerking te bevestigen. Compatibel met V-modus Wijzigen Sorteren Ga naar Inhoud HDD, DVD-RAM(VR-modus), DVD-RW(VR-modus): Aangezien de <VERPL. sSelecteren rTERUG eEINDE afspeellijst aanwezig is, verschijnt de melding “Wilt u verwijderen?. (Verwante speellijsten kunnen worden verwijderd)” DVD-RW(V-modus)/+RW/±R : Aangezien de afspeellijst niet aanwezig is, verschijnt de melding ‘Wilt u verwijderen?’.

5. Druk op ◄► om Ja te selecteren en druk vervolgens op OK.

 Het is niet mogelijk een beveiligde titel te verwijderen. Als u een beveiligde titel wilt verwijderen, selecteert u Uit in het menu Titelbeveiliging (zie pagina 82)

 Als de schijf beveiligd is, kunnen er geen titels worden verwijderd (zie pagina 96)  Wanneer een titel eenmaal uit de titellijst is verwijderd, kan deze niet meer worden hersteld.  Wanneer een DVD-RW/±R is voltooid, kan deze niet worden verwijderd.  Bij DVD±R worden titels alleen uit het menu verwijderd, hoewel de titel fysiek op de schijf blijft staan.  U markeert alle titels door in het menu Wijzigen Alles selecteren te kiezen.

2. Druk op de toetsen ▲▼ om in de Titellijst de titel te selecteren die u wilt verwijderen en houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. Herhaal deze stap als u nog meer titels wilt selecteren om te verwijderen. • Als u een bepaald gemarkeerd item niet wilt verwijderen, selecteert u dit item en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt.

bewerken Een deel van een titel afsplitsen (Opsplitsen)

SK Volg onderstaande instructies om een gedeelte van een titel uit de titellijst af te splitsen

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST. 2. Druk op de toetsen ▲▼ om in de titellijst de titel te selecteren waarvan u een deel wilt afsplitsen en druk vervolgens op RODE toets (A). Het menu Wijzigen verschijnt. 3. Druk op de toetsen ▲▼ om Opsplitsen te selecteren en druk vervolgens op OK of op de toets ►.

HDD JAN/01/2009 17:30 PR1 Verw. Kopiëren Hernoemen Beveiliging Gedeeltelijk 3 MPEG2verwijderen Opsplitsen 4 Jan/01/2009 17:30 Nieuwe afspeell. 1 SP AllesCompatibel selecteren met V-modus Wijzigen

)), 4. Ga met behulp van de afspeeltoetsen (PLAY ( ), SEARCH ( naar de positie waar u wilt splitsen en druk vervolgens op OK. Als dit niet de juiste positie blijkt te zijn om te splitsen, drukt u op RETURN om de keuze te annuleren. Ga met de afspeeltoetsen naar het punt waar u wilt splitsen en druk vervolgens op OK.

Deze titel kan niet worden hersteld na opsplitsing. Wilt u opsplitsen?

5. Druk op OK om Opsplitsen te selecteren. 6. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. De gesplitste titel wordt in tweeën gedeeld en de volgende titels schuiven een plaats naar beneden op.

eEINDE Een deel van een titel verwijderen (Gedeeltelijk verwijderen)

Volg onderstaande instructies om een gedeelte van een titel uit de titellijst te verwijderen.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST. 2. Druk op de toetsen ▲▼ om in de titellijst de titel te selecteren die u wilt bewerken en druk vervolgens op RODE toets (A). Het menu Wijzigen wordt weergegeven. 3. Druk op de toetsen ▲▼ om Gedeeltelijk verwijderen te selecteren en druk op OK of op de toets ►.

HDD JAN/01/2009 17:30 PR1 Verw. Kopiëren Hernoemen Beveiliging Gedeeltelijk 3 MPEG2verwijderen Opsplitsen 4 Jan/01/2009 17:30 Nieuwe afspeell. 1 SP AllesCompatibel selecteren met V-modus Wijzigen

4. Druk bij het startpunt op OK. Het beeld en de tijd van het startpunt worden weergegeven in het startpuntvenster voor sectieverwijdering. • Gebruik de afspeeltoetsen om de start- en eindpunten te selecteren van de sectie die u wilt verwijderen. )). • Afspeeltoetsen : (PLAY ( ), PAUSE ( ), SEARCH ( 5. Druk bij het eindpunt op OK. Het beeld en de tijd van het eindpunt worden weergegeven in het eindpuntvenster voor sectieverwijdering. 6. Druk op ◄► om Verw. te selecteren en druk vervolgens op OK.

eEINDE Gedeeltelijk verwijderen

Wilt u verwijderen? (Verwijderd gedeelte wordt niet teruggezet.) Ja

 Eindpunt kan niet eerder vallen dan startpunt  De sectie kan niet worden verwijderd als deze een stilstaand beeld bevat.  Druk op de toets EXIT (

) nadat de bewerking is voltooid. Het scherm Titellijst verdwijnt.

DE FUNCTIE SORTEREN GEBRUIKEN (TITELLIJST)

SXCVKL Voor het wijzigen van de volgorde van de titellijst.

1. Druk terwijl het lijstmenu wordt weergegeven op de GROENE toets (B) om Sorteren te selecteren.

HDD JAN/01/2009 17:30 PR1

2. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk op de toets OK of ►. • Datum : In volgorde van wanneer de titels zijn opgenomen. • Naam : In alfabetische volgorde • Lengte : In volgorde van lengte van de opgenomen titels. • Kanaalinformatie : In volgorde van kanaalinformatie.

 U kunt sorteren op Datum, Naam, Lengte, Kanaalinfo. Gesorteerde lijsten zullen worden weergegeven in gekopieerde volgorde wanneer deze in de Titellijst worden geplaatst.

BEWERKEN Titellijst Nr. 001

8. Druk op ◄► om Terug te selecteren en druk vervolgens op OK om de bewerking te voltooien.

 De te verwijderen sectie moet langer duren dan 5 seconden.

7. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. De geselecteerde sectie is verwijderd.

M Gedeeltelijk verwijderen Titellijst Nr. 001

bewerken NAVIGATIEMENU Tijdnavigatie

Met deze functie kunt u minuutsgewijs zoeken naar een scène uit de lijst met opgenomen titels.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST. 2. Druk op de toetsen ▲▼ om in de titellijst de titel te selecteren die u wilt afspelen en druk vervolgens op de GELE toets (C). 3. Druk op de toetsen ▲▼ om Tijdnavigatie te selecteren en druk vervolgens op OK of op de toets ►. 4. Druk op de toetsen ◄► om de gewenste scène te selecteren en druk vervolgens op OK of op PLAY ( ).

 De cursor wordt niet verplaatst als de geselecteerde opgenomen titel korter dan een minuut is.

3 MPEG2 4 Jan/01/2009 17:30

Afspeellijst Tijdnavigatie Scènenavigatie

1 SP Compatibel met V-modus

 Mogelijk werkt de navigatiefunctie niet op een schijf die niet door deze recorder is opgenomen.

 Een bewerkte titel geeft mogelijk niet de exacte zoektijd weer.

Als een titel markeringen bevat (zie pagina 57), kunt u met scènenavigatie naar een gewenste scène gaan.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST.

HDD JAN/01/2009 17:30 PR1

2. Druk op de toetsen ▲▼ om in de titellijst de titel te selecteren die u wilt afspelen en druk vervolgens op de GELE toets (C). 3. Druk op de toetsen ▲▼ om Scènenavigatie te selecteren en druk vervolgens op OK of op de toets ►.

 De functie Scènenavigatie werkt niet wanneer de geselecteerde titel

4. Druk op de toetsen ▲▼◄► om de gewenste scène te selecteren en druk vervolgens op OK of op PLAY ( ).

Afspeellijst Tijdnavigatie Scènenavigatie Ga naar

geen markeringen bevat. 01 00:00:05

eEINDE INHOUD SELECTEREN SXCVKL 1. Druk op de BLAUWE toets (D) om Inhoud te selecteren. 2. Druk op de toetsen ▲▼ om de inhoud te selecteren die u wilt verplaatsen en druk vervolgens op de toets OK of ►.

 Deze functie is alleen beschikbaar als de schijf de geselecteerde inhoud bevat.

eEINDE GEAVANCEERD BEWERKEN (AFSPEELLIJST) Een Afspeellijst maken

Volg onderstaande instructies om een nieuwe afspeellijsttitel van een opgenomen titel te maken.

N De toets TITLE LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets TITLE LIST. 2. Druk op de RODE toets (A). Het menu Wijzigen wordt weergegeven. 3. Druk op de toetsen ▲▼ om Nieuwe afspeell. te selecteren en druk op OK of op de toets ►. Het scherm Afspeellijst maken verschijnt. 4. Druk bij het startpunt op OK. • Het beeld en de tijd van het startpunt worden weergegeven in het startvenster. • De geelgekleurde selectiebalk gaat naar het einditem. • Selecteer het startpunt van de sectie waarvan u een nieuwe scène wilt maken met de afspeeltoetsen (PLAY ( ), SEARCH ( ), )). SKIP ( 5. Druk bij het eindpunt op OK. • Het beeld en de tijd van het eindpunt worden weergegeven in het eindvenster. • De geelgekleurde selectiebalk gaat naar het item Maken.

HDD JAN/01/2009 17:30 PR1 Verw. Kopiëren Hernoemen Beveiliging Gedeeltelijk 3 MPEG2verwijderen Opsplitsen 4 Jan/01/2009 17:30 Nieuwe afspeell. 1 SP AllesCompatibel selecteren met V-modus Wijzigen

eEINDE HDD Nieuwe afspeell.

HDD Nieuwe afspeell.

Scène Nr. 001 6. Druk op ◄► om Maken te selecteren en druk vervolgens op OK. Begin Einde • Om een scène voor een afspeellijst te maken. Er verschijnt een nieuw scherm Scène maken. Herhaal stap 4-6 om 00:08:38 00:11:03 Titellijst 1/3  een scène voor een afspeellijst te maken. 00:11:03 Begin Einde Maken Terug Er wordt nu een nieuwe scène aan de huidige afspeellijst ► Afsp.  Pauze   SCAN # $ SKIP toegevoegd. <VERPL. sSelecteren rTERUG eEINDE U kunt de afspeellijst controleren door alle scènes op het scherm (Afspeellijst bewerken) weer te geven. (zie pagina 89) • Een Nieuwe afspeel maken. Herhaal stap 1-6 als u een Nieuwe afspeel wilt maken.

7. Druk op ◄► om Terug te selecteren en druk vervolgens op OK om de bewerking te voltooien.

 U kunt maximaal 99 afspeellijsttitels maken.  Afhankelijk van het type schijf kan het weergegeven scherm iets verschillen. Nederlands _87

bewerken Titels in de afspeellijst afspelen

Volg onderstaande instructies om de afspeellijsttitels af te spelen.

N De toets PLAY LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets PLAY LIST. 2. Druk op de toetsen ▲▼ om de afspeellijst te selecteren die u wilt afspelen en druk op OK of de toets PLAY ( ). 3. Druk op STOP ( ) om het afspelen te stoppen. Het scherm keert terug naar het scherm Afspeellijst.

HDD JAN/02/2009 13:47

Afspeellijst 1/3 Nr.

Titellijst a Markeren

eEINDE De naam van een afspeellijst-item wijzigen

Volg de onderstaande instructies om de naam van een afspeellijst-item te wijzigen, d.w.z. de titel van een afspeellijst-item te bewerken.

N De toets PLAY LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets PLAY LIST. 2. Druk op de toetsen ▲▼ om in de afspeellijst de titel te selecteren die u wilt hernoemen en druk op vervolgens op de RODE toets (A). Het menu Wijzigen wordt weergegeven. 3. Druk op de toetsen ▲▼ om Hernoemen te selecteren en druk vervolgens op OK of op de toets ►. Het scherm Hernoemen verschijnt. 4. Selecteer de gewenste tekens met de toetsen ▲▼ ◄► en druk vervolgens op de toets OK. • Backspace (RODE toets (A)): Verwijdert het teken links naast de cursor en zet de cursor een positie terug. • Spatie (GROENE toets (B)): Voegt een spatie in en zet de cursor een positie verder (naar rechts). • Verwijdere (GELE toets (C)): Verwijdert alle ingevoerde tekens. • Opslaan (BLAUWE toets (D)): Slaat de invoer op. 5. Druk op de BLAUWE toets (D) om Opslaan te selecteren. De gewijzigde titel wordt weergegeven in het titelveld van het geselecteerde afspeellijst-item.

HDD JAN/02/2009 13:47 Titel

Titellijst a Markeren

HDD JAN/02/2009 13:47

Verw. Kopiëren i AFSPEELLIJST Hernoemen 4 Jan/02/2009 Afspeell. Bew. 13:47 7 6afspeell. Nieuwe Scènes Alles selecteren Wijzigen

eEINDE Afspeellijst 1/3 Nr.

Titellijst a Markeren

Afspeellijst 1/3 Nr.

eEINDE Een scène bewerken voor de afspeellijst

Volg onderstaande instructies om scènes voor een afspeellijst te bewerken.

N De toets PLAY LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets PLAY LIST.

3. Druk op de toetsen ▲▼ om Afspeell. Bew. te selecteren en druk op OK of op de toets ►. Het scherm Afspeellijst bewerken wordt weergegeven.

Afspeellijst 1/3 Nr.

Verw. Kopiëren i AFSPEELLIJST Hernoemen 4 Jan/02/2009 Afspeell. Bew. 13:47 7 6afspeell. Nieuwe Scènes Alles selecteren Wijzigen

Titellijst a Markeren

HDD JAN/02/2009 13:47

eEINDE Afspeellijst bewerken Scènenr. 1/6

eEINDE Een geselecteerde scène afspelen 4. Druk op de toetsen ▲▼◄► om de scène te selecteren die u wilt afspelen en druk vervolgens op de toets OK of PLAY ( ). De geselecteerde scène wordt afgespeeld. • U stopt het afspelen van de scène door op STOP ( ) te drukken.

Een scène wijzigen (een scène vervangen) Volg stap 1 tot en met 3 hierboven om de betreffende instellingen weer te geven. 4-1. Druk op de toetsen ▲▼ ◄► om de scène te selecteren die u wilt wijzigen en druk vervolgens op de RODE toets (A). 5. Druk bij het startpunt van de scène op OK. • Het beeld en de tijd van het startpunt worden weergegeven in het startvenster. • Selecteer de start- of het eindpunt van de sectie die u wilt wijzigen met de afspeeltoetsen (PLAY ( ), SEARCH ( ), SKIP ( )). 6. Druk bij het eindpunt van de scène op OK. • Het beeld en de tijd van het eindpunt worden weergegeven in het eindvenster. 7. Druk op de toetsen ◄► om Wijzigen te selecteren en druk vervolgens op OK. • De scène die u wilt wijzigen, is vervangen door de geselecteerde sectie.

HDD JAN/02/2009 13:47

eEINDE Nederlands _89

2. Druk op de toetsen ▲▼ om in de afspeellijst de titel te selecteren die u wilt bewerken en druk op vervolgensop de RODE toets (A). Het menu Wijzigen wordt weergegeven.

HDD JAN/02/2009 13:47

bewerken Een scène verplaatsen (de positie van een scène wijzigen) U voert instellingen in door stap 1 t/m 3 op pagina 89 te volgen. 4-1. Druk op de toetsen ▲▼ ◄► om de scène te selecteren die u wilt verplaatsen (van positie wilt veranderen) en druk vervolgens op de GROENE toets (B). • Er verschijnt een geel selectievenster op de te verplaatsen scène. 5. Druk op de toetsen ▲▼ ◄► om de positie te selecteren waarnaar u de geselecteerde scène wilt verplaatsen en druk vervolgens op OK.

M HDD JAN/02/2009 13:47

Afspeellijst bewerken Scènenr. 1/6

 Het is niet mogelijk de geselecteerde scène naar de positie van de

volgende scène te verplaatsen, omdat de geselecteerde scène dan ervoor wordt geplaatst en er niets verandert.

 Afhankelijk van het type schijf kan het weergegeven scherm iets verschillen.

Een scène toevoegen U voert instellingen in door stap 1 t/m 3 op pagina 89 te volgen. 4-1. Druk op de toetsen ▲▼ ◄► om de scène te selecteren waar u een nieuwe scène voor wilt plaatsen en druk vervolgens op de GELE toets (C). Het scherm Scène Toevoegen wordt weergegeven. 5. Druk bij het startpunt van de scène op OK. • Het beeld en de tijd van het startpunt worden weergegeven in het startvenster. • Selecteer de start- of het eindpunt van de sectie die u wilt wijzigen met de afspeeltoetsen (PLAY ( ), SEARCH ( ), SKIP ( )). 6. Druk bij het eindpunt van de scène op OK. • Het beeld en de tijd van het eindpunt worden weergegeven in het eindvenster. • Druk op ◄► om Terug te selecteren en druk vervolgens op OK. 7. Druk op de toetsen ◄► om Toevoegen te selecteren en druk vervolgens op OK. • De sectie die u wilt toevoegen, wordt vóór de scène ingevoegd die in stap 4-1 van Een scène toevoegen op de vorige pagina is geselecteerd.

HDD JAN/02/2009 13:47

Een scène verwijderen U voert instellingen in door stap 1 t/m 3 op pagina 89 te volgen. 4-1. Druk op de toetsen ▲▼ ◄► om de scène te selecteren die u wilt verwijderen en druk vervolgens op de BLAUWE toets (D). • De melding “Wilt u de scène verwijderen?” wordt weergegeven. 5. Druk op ◄► om Ja te selecteren en druk vervolgens op OK om de geselecteerde scène te verwijderen.

02Wilt u0:00:34 00:00:31 04 de scène03verwijderen?

Afspeellijst bewerken Scènenr. 1/6

eEINDE Een afspeellijst-item uit de afspeellijst verwijderen

N De toets PLAY LIST gebruiken 1. Druk in de stopstand/afspeelstand op de toets PLAY LIST.

3. Druk op de RODE toets (A) om Wijzigen te selecteren Het menu Wijzigen wordt weergegeven. 4. Druk op de toetsen ▲▼ om Verw. te selecteren en druk op OK of op de toets ►. • De melding bij verwijderen “Wilt u verwijderen?” verschijnt. 5. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. U gaat automatisch terug naar het scherm Afspeellijst als de verwijderingsbewerking is voltooid.

M HDD JAN/02/2009 13:47

Afspeellijst 1/3 Nr.

Titellijst a Markeren

HDD JAN/02/2009 13:51

Afspeellijst 2/3 Nr.

Verw. i PLAYLIST Kopiëren 4 JAN/02/2009 Nieuwe afspeell. 13:51 6 Scenes Alles7selecteren Alles deselecteren Wijzigen

 U markeert alle titels door in het menu Wijzigen Alles selecteren te 4 JAN/02/2009 13:51 7 6 Scenes

eEINDE Afspeellijst 2/3 Nr.

2 Items zijn 003geselecteerd JAN/02/2009 14:08 Wilt u verwijderen?

eEINDE Sorteren gebruiken (Afspeellijst) U kunt de volgorde van de Afspeellijst heel eenvoudig wijzigen. 1. Druk terwijl het lijstmenu wordt weergegeven op de GROENE toets (B) om Sorteren te selecteren. 2. Druk op de toetsen ▲▼ om het gewenste item te selecteren en druk op de toets OK of ►. • Datum : In volgorde van wanneer de afspeellijsten zijn gemaakt. • Naam : In alfabetische volgorde.

M HDD JAN/02/2009 13:47

Afspeellijst 1/3 Nr.

Titellijst a Markeren

 U kunt sorteren op Datum en Naam. Gesorteerde lijsten zullen worden weergegeven in gekopieerde volgorde wanneer deze in de Afspeellijst worden geplaatst.

2. Druk op de toetsen ▲▼ om in de Afspeellijst de titel te selecteren die u wilt verwijderen en houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. Herhaal deze stap als u nog meer titels wilt selecteren om te verwijderen. • Als u een bepaald gemarkeerd item niet wilt verwijderen, selecteert u dit item en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt.

bewerken KOPIËREN VAN HDD NAAR DVD OF VICE VERSA Het kopieerscherm 1

HDD Geselecteerde items:

Totale grootte en aantal geselecteerde titels om te kopiëren

Hiermee wordt de beschikbare schijfruimte weergegeven

Hier worden de gekopieerde bestanden bewaard

Toets voor starten van kopiëren

Sorteertoets (Datum, Naam, Lengte, Kanaalinfo)

Selectietoets - Alles selecteren : Alle titels in de huidige map worden aangevinkt. - Alles deselecteren : Alle aangevinkte titels worden gedeselecteerd.

Inhoud kopieerspecificaties HDD Œ DVD DVD Œ HDD Ondersteund Ondersteund Niet ondersteund Niet ondersteund Verplaatsen (Verwijdert de titel Eenmaal-kopiëren-titel Niet ondersteund van de vaste schijf na kopiëren) Kopiëren is alleen mogelijk met CPRM-compatibele schijven. Nadat een programma van het type “Eenmaal kopiëren” is opgenomen op DVD, kan deze titel niet meer naar de vaste schijf (HDD) worden gekopieerd. Maar als een programma van het type “Eenmaal kopiëren” op de vaste schijf (HDD) is vastgelegd, kan deze titel wel naar DVD-RW (VR-modus) of DVD-RAM worden gekopieerd. Inhoud Titel opgenomen video Kopieerbeveiligde titel

N De toets TITLE LIST gebruiken 1. Druk op de toets OPEN/CLOSE en plaats een opneembare schijf in de schijflade. 2. Druk op de toets OPEN/CLOSE om de schijflade te sluiten. Wacht tot LOAD niet meer op het display van het voorpaneel wordt weergegeven. Controleer of de schijf over voldoende beschikbare opnameruimte beschikt. 3. Selecteer de gewenste modus door op de afstandsbediening op de toetsen HDD of DVD te drukken. U kunt de gewenste modus ook selecteren door op de HDD/DVDtoets op het voorpaneel te drukken.

HDD JAN/01/2009 17:30 PR1

HDD Geselecteerde items:

4. Druk in de stopstand/afspeelstand op de toets TITLE LIST.

5. Druk op de toets COPY. Het scherm Kopiëren wordt weergegeven. • Tijdens het afspelen kunt u de titel eveneens kopiëren door op de toets COPY te drukken.

6. Druk op de toetsen ▲▼ om de titel te selecteren die u wilt kopiëren en a Markeren eEINDE houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. Herhaal deze stap als u nog meer titels wilt selecteren om te kopiëren. • Als u een bepaald gemarkeerd item niet wilt kopiëren, selecteert u dit item en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt.

7. Druk op de RODE toets (A) om Start kopie te selecteren. • De titel die wordt gekopieerd wordt niet op het scherm weergegeven en het kopiëren begint terwijl het huidige programma op het scherm wordt weergegeven. • Druk op de knop INFO om de voortgangsbalk van kopiëren weer te geven. Als u nogmaals op de knop INFO drukt, wordt de voortgangsbalk van kopiëren niet meer weergegeven. • Als u het kopiëren wilt annuleren, drukt u op de RODE toets (A).

8. Nadat het kopiëren is voltooid, wordt de melding “De titel is met succes gekopieerd.” weergegeven.

BEWERKEN Dvd-video kopiëren 1. Druk op de toets OPEN/CLOSE en plaats een opneembare schijf in de schijflade. 2. Druk op de knop OPEN/CLOSE om de schijflade te sluiten.

 Bezig met kopiëren

3. Druk tijdens het afspelen op de toets COPY. Het kopiëren wordt gestart.

 De kopieerfunctie wordt in de volgend gevallen uitgeschakeld: - Als u probeert een gedeelte in het menu te kopiëren - NTSC-schijven of schijven met een kopieerbeveiliging - Titels met een ander uitzendsysteem - De audiotitel die is gekopieerd naar de HDD wordt opgenomen in de indeling 2ch AC3. - In de DTS-modus wordt de audiobron niet gekopieerd.

HET KOPIËREN VAN MP3, JPEG OF DIVX Inhoud kopieerspecificaties Inhoud MP3 JPEG(foto) DivX CD-DA • • • • •

HDD ΠDVD of USB Ondersteund Ondersteund Ondersteund Niet ondersteund

DVD ΠHDD of USB Ondersteund Ondersteund Ondersteund Ondersteund

USB ΠHDD of DVD Ondersteund Ondersteund Ondersteund Niet ondersteund

Schijf (CD-R/ CD-DA/ CD-RW/ DVD-RAM/ DVD±R(Afsluiten)/ DVD+RW/ DVD-RW(Afsluiten)) HDD of USB HDD DVD-R, DVD-RW(V) of USB USB HDD of DVD-R, DVD-RW(V) PTP USB is niet beschikbaar wanneer u gegevens naar USB kopieert. Als de schijf is voltooid met Schijfbeheer, kan hij compatibel zijn met een PC als een schijf met een UDFbestandssysteem.

Bestand kopiëren 1. Plaats een JPEG- of een MP3-schijf of DivX-schijf in de schijflade. 2. Druk op de toets OPEN/CLOSE om de schijflade te sluiten. Wacht tot LOAD niet meer op het display van het voorpaneel wordt weergegeven. Controleer of de schijf over voldoende beschikbare opnameruimte beschikt. 3. Druk op de toetsen ▲▼ om Bibliotheek te selecteren en druk op OK of op de toets ►.

CD Geselecteerde items: 5.85MB (1)

Bron : DVD E HDD Y ROOT 001 Song 10.mp3 9 MP3

8 5.85MB Kopiëren Beschikbaar : Naar :

4. Druk op de toetsen ▲▼ om Muziek, Foto of DivX te selecteren en druk vervolgens op OK of op de toets ►. 5. Druk op de toets COPY. Het scherm Kopiëren wordt weergegeven.

bewerken 6. Druk op de toetsen ▲▼ om het MP3-, foto- of DivX-bestand te selecteren dat u wilt kopiëren en houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. • Als u een bepaald gemarkeerd item niet wilt kopiëren, selecteert u dit item en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt. 7. Selecteer met ►▲▼ een doelmedia en druk vervolgens op OK. • Om een nieuwe map te maken, drukt u op de GROENE toets (B). 8. Druk op de RODE toets (A) om Start kopie te selecteren. De melding ‘Itemnummer : x’ wordt weergegeven. 9. Druk op de toetsen ◄► om Begin te selecteren en druk op de toets OK. Het kopiëren van de bestanden wordt gestart. • Als u het kopiëren wilt annuleren, drukt op de toets EXIT ( ).

CD Geselecteerde items: 9.68MB (2)

eEINDE CD Geselecteerde items: 9.68MB (2)

eEINDE CD Geselecteerde items: 9.68MB (2) Bron Bezig : DVD met kopiëren...

eEINDE Map kopiëren 1. Plaats een schijf (JPEG, MP3 of DivX) in de schijflade. 2. Druk op de toetsen ▲▼ om Bibliotheek te selecteren en druk op OK of op de toets ►. 3. Druk op de toetsen ▲▼ om Muziek, Foto of DivX te selecteren en druk op OK of op de toets ►. De MP3-, JPEG- of DivX-map wordt weergegeven. 4. Druk op de toets COPY. Het scherm Kopiëren wordt weergegeven. 5. Druk op de toetsen ▲▼ om de map te selecteren die u wilt kopiëren en houd vervolgens de toets MARKER ingedrukt totdat er een vinkje wordt weergegeven. • Als u een bepaalde gemarkeerde map niet wilt kopiëren, selecteert u deze en houdt u de toets MARKER ingedrukt totdat het vinkje verdwijnt. 6. Selecteer met ►▲▼ een doelmedia en druk vervolgens op OK. • Om een nieuwe map te maken, drukt u op de GROENE toets (B). 7. Druk op de RODE toets (A) om Start kopie te selecteren. De melding ‘Itemnummer : x’ wordt weergegeven. 8. Druk op de toetsen ◄► om Begin te selecteren en druk op de toets OK. Het kopiëren van de mappen wordt gestart. Submappen en bestanden in de geselecteerde map worden gekopieerd. • Als u het kopiëren wilt annuleren, drukt op de toets EXIT ( ).

CD Geselecteerde items: 76.8MB (2)

CD Geselecteerde items: 76.8MB (2)

eEINDE CD Geselecteerde items: 76.8MB (2)

Bron : DVD Kopiëren Beschikbaar : 236715MB Naar :

 Wanneer u op de toets EXIT (  

DE NAAM VAN EEN MUZIEK-, FOTO- OF DIVX-BESTAND WIJZIGEN S U kunt de naam wijzigen van een muziek-, foto- of DivX-bestand dat u naar de HDD hebt gekopieerd. 1. Druk op de toetsen ▲▼ om de titel te selecteren die u wilt hernoemen en druk op vervolgens op de RODE toets (A). 2. Druk op de toetsen ▲▼ om Hernoemen te selecteren en druk vervolgens op de toets OK of ►. Het scherm Hernoemen wordt weergegeven. 3. Selecteer de gewenste tekens met de toetsen ▲▼◄► en druk vervolgens op de toets OK. • Backspace (RODE toets (A)): Verwijdert het teken links naast de cursor en zet de cursor een positie terug. • Spatie (GROENE toets (B)): Voegt een spatie in en zet de cursor een positie verder (naar rechts). • Verwijdere (GELE toets (C)): Verwijdert alle ingevoerde tekens. • Opslaan (BLAUWE toets (D)): Slaat de invoer op. 4. Druk op de BLAUWE toets (D) om Opslaan te selecteren. De gewijzigde bestandsnaam wordt weergegeven voor de geselecteerde titel.

5.1 MB Y ROOT Kopiëren Nieuwe afspeell.   ►   00:00:00 Afspeellijst Song 1.mp3 Alles9 selecteren Verw.E ROOT Hernoemen Wijzigen

#/$ Vorige/Volgende pagina

eEINDE Muzieklijst 1/9 Nr.

#/$ Vorige/Volgende pagina

eEINDE Nederlands _95

) drukt tijdens het kopiëren van een CD Kopiëren Geselecteerde items: 76.8MB (2) Beschikbaar : 236715MB map, wordt het kopiëren geannuleerd nadat het huidige bestand is Bron :Bezig DVD met kopiëren... Naar : Y ROOT t ROOT gekopieerd. Vrije ruimte : 236615 MB E: MP3 (1) ltemnummer 1 / 24 U kunt tot 500 bestanden of 500 submappen naar een map kopiëren. E MP3 Bestandsnaam : 01.(2)### ## 1.mp3 9 MP3 E MP3 (3) 33% 8 36.6MB [ MP3, JPEG, DivX ] Als u het bestand wilt kopiëren, moet u een nieuwe map maken voordat Start kopie Nieuwe map u begint met kopiëren. eEINDE U kunt niet rechtstreeks kopiëren naar de map in het hoogste niveau (ROOT) zonder een nieuwe map te maken. Als de map op het hoogste niveau (ROOT) al 500 bestanden en mappen bevat, moet u een of meer items verwijderen voordat u een nieuwe map kunt maken. De grootte van een bestand op een schijf en die van de kopie op de vaste schijf kan enigszins afwijken, afhankelijk van het bestandssysteem. Als u bepaalde items in de huidige map hebt aangevinkt en u wilt vervolgens een andere map openen, worden deze items automatisch uitgeschakeld en niet in de selectielijst opgenomen.

bewerken SCHIJVEN BEHEREN De naam van de schijf bewerken

XCVKL Gebruik onderstaande instructies om een schijf een naam te geven. 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►. 3. Druk op ◄► om Hernoemen te selecteren en druk vervolgens op OK. Het scherm Hernoemen verschijnt. 4. Selecteer de gewenste tekens met de toetsen ▲▼ ◄► en druk vervolgens op de toets OK. 5. Druk op de BLAUWE toets (D) om Opslaan te selecteren. De schijf krijgt een schijfnaam.

DVD-VR Gebruikte ruimte

Info schijfbeveiliging

 Soms is het noodzakelijk om de schijfbeveiliging te verwijderen voordat u gaat bewerken.

 Afhankelijk van het type schijf kan het weergegeven scherm verschillen. Backspace mVERPL.

eEINDE Schijfbeveiliging

XCV Schijfbeveiliging zorgt ervoor dat de schijven niet per ongeluk kunnen worden geformatteerd of verwijderd. 1. Druk in de stopstand op de toets MENU. DVD-RAM(VR)

2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►. 3. Druk op de toetsen ◄► om Beveiliging te selecteren en druk vervolgens op OK.

DVD-VR Gebruikte ruimte

Info schijfbeveiliging

4. Druk op ◄► om Aan te selecteren en druk vervolgens op OK. Hernoemen <VERPL.

DVD-VR Gebruikte ruimte Beschikbare ruimte Info schijfbeveiliging

01:54 SP Schijfbeveiliging: Niet Beveiligd

eEINDE Alle titellijsten verwijderen

XCVKL 1. Druk in de stopstand op de toets MENU. 2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►.

4. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. Alle titellijsten worden verwijderd.

DVD-VR Gebruikte ruimte

Info schijfbeveiliging

DVD-VR Gebruikte ruimte

verwijderen? Info schijfbeveiliging Wilt u alle titellijsten Niet Beveiligd Huidige opnamemodus

eEINDE Alle titellijsten/DivX-lijsten/muzieklijsten/fotolijsten verwijderen

S 1. Druk in de stopstand op de toets MENU. HDD

2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►. 3. Druk op ◄► om Verw. te selecteren en druk vervolgens op OK. • Bij een beveiligde titel werkt de functie Alle titellijsten verwijderen niet. Ook als de lijst een titel bevat met een stilstaand beeld, zal die functie niet werken. Als u een beveiligde titel wilt verwijderen, schakelt u de beveiliging ervoor uit om het item te ontgrendelen. 4. Druk op de toetsen ◄► om Titel, DivX, Muziek of Foto te selecteren en druk vervolgens op OK. 5. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. Alle titellijsten, DivX-lijsten, muzieklijsten of fotolijsten worden verwijderd.

eEINDE HDD Schijfbeheer

Gebruikte ruimte Beschikbare ruimte

Selecteer inhoud die u wilt verwijderen Titel

Alle afspeellijsten worden ook verwijderd Wilt u doorgaan? Ja

eEINDE Nederlands _97

3. Druk op ▲▼◄► om Alles verw. te selecteren en druk vervolgens op OK. • De melding “Wilt u alle titellijsten verwijderen?” verschijnt. • Bij een beveiligde titel werkt de functie Alle titellijsten verwijderen niet. Ook als de lijst een titel bevat met een stilstaand beeld, zal die functie niet werken. Als u een beveiligde titel wilt verwijderen, schakelt u de beveiliging ervoor uit om het item te ontgrendelen. • Als Beveiligd is ingeschakeld wanneer er een DVD-RAM/-RW wordt gebruikt, kunnen er geen gegevens van een schijf worden verwijderd. • Als u Ja selecteert, verschijnt de melding “Alle afspeellijsten worden ook verwijderd Wilt u doorgaan?”.

bewerken Een schijf formatteren

SXCK Gebruik deze instructies om een schijf te formatteren. De schijfbeveiliging moet ook worden gewist. 1. Druk in de stopstand op de toets MENU.

2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►.

3. Druk op de toetsen ◄► om Formatteren te selecteren en druk vervolgens op OK. HDD/ DVD-RAM/+RW Verw. Formatteren • De melding “Huidige media: ½½½ Wilt u formatteren?” verschijnt. <VERPL. sSelecteren rTERUG eEINDE • Als u Ja selecteert, verschijnt de melding “Alle gegevens worden verwijderd. Wilt u doorgaan?”. DVD-RW • De melding “Kies opname-indeling voor DVD-RW.” verschijnt. • Als u het gewenste formatteringstype selecteert, wordt de melding ‘Alle gegevens worden verwijderd. Wilt u doorgaan?’ weergegeven. 4. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. De schijf wordt geformatteerd. DVD-VR en DVD-V worden gedefinieerd op basis van hun opname-indeling.

SCHIJF DVD-VR DVD-V DVD-RAM/-RW DVD-RW/DVD-R

• Bij DVD+RW-schijven is er geen verschil tussen de DVD-video-indeling (V-modus) en DVD-video-opnameindeling (VR-modus).

Een schijf afsluiten

CVL Nadat u titels op een DVD-RW/±R-schijf hebt opgenomen met uw HDD & DVD-RECORDER, dient deze te worden afgesloten voordat deze kan worden afgespeeld op externe apparaten. 1. Druk in de stopstand op de toets MENU.

2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►.

DVD-VR Gebruikte ruimte

3. Druk op de toetsen ▲▼ ◄► om Afsluiten te selecteren en druk vervolgens op OK. De melding “Wilt u de schijf afsluiten?” verschijnt.

Info schijfbeveiliging

4. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. Ook wordt de melding ‘Schijf wordt afgesloten. Wilt u doorgaan?’ getoond. 5. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. De schijf wordt afgesloten.

Hernoemen Beveiliging mVERPL.

 Wanneer een schijf eenmaal is afgesloten, kunt u geen items uit de lijst van opnamen verwijderen.  Nadat de schijf is afgesloten, werkt de DVD±R/-RW (videomodus) op dezelfde manier als een DVD-videospeler.  Afhankelijk van het type schijf kan het weergegeven scherm verschillen.  De afsluittijd kan verschillen, afhankelijk van de hoeveelheid gegevens die op de schijf zijn opgenomen.  De gegevens op een schijf raken beschadigd, als de recorder wordt uitgeschakeld tijdens het afsluiten.  U kunt de schijf automatisch afsluiten met de functie EZ bestand. (zie pagina 48)

C 1. Druk in de stopstand op de toets MENU.

2. Druk op de toetsen ▲▼ om Schijfbeheer te selecteren en druk vervolgens op OK of op de toets ►.

DVD-VR Huidige opnamemodus

3. Druk op de toetsen ◄► om Afsl.annuleren te selecteren en druk vervolgens op OK. De melding “Wilt u afsluiten schijf ongedaan maken?” verschijnt. 4. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. Ook wordt de melding ‘Afsluiten schijf wordt ongedaan gemaakt. Wilt u doorgaan?’ getoond.

5. Druk op ◄► om Ja te selecteren en druk vervolgens op OK. Het afsluiten van de schijf wordt ongedaan gemaakt.

 Een DVD-RW kan worden afgesloten of het afsluiten kan ongedaan worden gemaakt in de videomodus. Afsluiten

Afsluiten ongedaan maken

Dezelfde als DVD-Video

Extra opname, beveiliging en verwijdering is mogelijk

 Een DVD-RW kan worden afgesloten of het afsluiten kan ongedaan worden gemaakt in de VR-modus.

Afsluiten ongedaan maken

Extra opname, verwijdering, bewerking en Extra opname, verwijdering, bewerking en beveiliging is niet mogelijk. beveiliging is mogelijk.

BEWERKEN Afsluiten van een schijf ongedaan maken (V/VR-modus)

naslag PROBLEMEN OPLOSSEN Als het product niet goed werkt, gaat u de onderstaande controlepunten na voordat u contact opneemt met een erkend servicecentrum van Samsung.

PROBLEEM VERKLARING/OPLOSSING De invoer wordt even weergegeven wanneer het apparaat wordt ingeschakeld.

Nadat de HDD & DVD-RECORDER is ingeschakeld, duurt het even voordat deze geïnitialiseerd is en de invoer wordt ongeveer tien seconden nadat het apparaat is ingeschakeld, weergegeven.

Ik kan geen TV-programma’s opnemen.

• Controleer of de stekker stevig in het stopcontact zit. • Hebt u de kanaalinstellingen van de HDD & DVD-RECORDER correct ingesteld? • Ga na hoeveel vrije ruimte de HDD/DVD-RAM/±RW/±R-schijf bevat.

Er gebeurt niets als ik op de toets REC druk.

Controleer de beschikbare schijftypen. (zie pagina 68) Als een programma tegen kopiëren is beveiligd, kunt u dit niet kopiëren.

Ik kan de schijf niet afspelen.

• Controleer of de schijf is geplaatst met het etiket aan de bovenzijde. • Controleer de regiocode van de DVD-schijf. • Deze HDD & DVD-RECORDER kan sommige schijftypen niet afspelen (zie pagina 8, 49)

Het pictogram weergegeven.

De bewerking of functie is niet mogelijk om een van de onderstaande redenen: (1) De DVD-schijf staat dit niet toe. (2) De DVD-schijf ondersteunt de functie niet (bijvoorbeeld:beeldhoeken) (3) De functie is momenteel niet beschikbaar. (4) U hebt een titel, hoofdstuknummer of zoektijd gevraagd buiten het toegestane bereik.

De instellingen van de afspeelmodus zijn anders dan de instellingen die met het instellingenmenu Installen zijn geconfigureerd.

De schijf ondersteunt niet alle geselecteerde functies. In dit geval werken sommige functies niet goed die u met het instellingenmenu Installen hebt geconfigureerd.

Ik kan de beeldverhouding niet wijzigen.

De beeldverhouding voor DVD-schijven staat vast. (zie pagina 43)

De beeldhoekfunctie werkt niet tijdens het afspelen van de DVD.

De functie Beeldhoek is alleen beschikbaar wanneer de schijf beelden bevat die met verschillende beeldhoeken zijn vastgelegd.

De geselecteerde audio- en/of ondertitelingstaal wordt niet afgespeeld.

Audio- en ondertitelingstalen zijn schijf- specifiek. Alleen het geluid en de ondertitelingstalen op een DVD-schijf zijn beschikbaar en worden op het schijfmenu weergegeven.

Ik kan geen titel of bestand naar een andere modus kopiëren.

• Dvd-schijven met kopieerbeveiliging kunnen niet naar hdd (vaste schijf) worden gekopieerd. • Raadpleeg “Inhoud kopieerspecificaties” op pagina 6 om na te gaan of kopiëren wordt ondersteund. Zie “Compatibel met V-modus” op pagina 48 om te controleren of kopiëren wordt ondersteund.

De schijf draait, maar er worden alleen beelden van slechte kwaliteit of helemaal geen beelden weergegeven.

• Ga na of de beeldinstellingen correct zijn (zie pagina 43~45) • Controleer of de schijf beschadigd is of dat er vreemde stoffen op zitten. • De schijf is mogelijk van slechte kwaliteit. • Als een donkere scène plotseling helder wordt, kan het scherm tijdelijk trillen. Dit is echter geen mankement.

PROBLEEM VERKLARING/OPLOSSING • Speelt u een programma vertraagd af of slaat u scènes over? Als u een programma met een andere snelheid dan de normale snelheid afspeelt, hoort u geen geluid. (behalve voor vooruit zoeken (X 2) op de schijf.) • Controleer de aansluitingen en de instellingen. (Zie pagina’s 27~29, 41~42) • Controleer of de schijf is beschadigd. Maak de schijf schoon, indien nodig. • Controleer of de schijf is geplaatst met het etiket aan de bovenzijde.

Er is geen audio-uitvoer.

Controleer of u de juiste opties voor digitale uitvoer hebt geselecteerd in het menu Opties voor audio-uitvoer. (zie pagina’s 41~42)

Timer-lampje knippert.

• Controleer of de schijf of vaste schijf voldoende opslagruimte bevat voor de opname. • Controleer of de huidige schijf opneembaar is. Controleer dit vóór de starttijd van de timer-opname.

De timer-opname werkt niet goed.

• Controleer de instellingen voor opnametijd en eindtijd. • Het opnemen wordt geannuleerd als de stroomvoorziening wordt onderbroken vanwege een stroomstoring of een andere vergelijkbare reden.

Het met Timer-opname ingestelde programma is niet opgenomen

• Controleer of de recorder is uitgeschakeld na het instellen van de timeropname. Als de recorder is ingeschakeld, is een timer-opname niet mogelijk.

Kan niet kopiëren vanaf of naar USB

• Controleer de USB-aansluiting. Verwijder de kabel en probeer deze opnieuw aan te sluiten. • Zie “Compatibele USB-apparaten voor hostpoort” op pagina 8.

Er is geen HDMI-uitvoer.

• Controleer of HDMI voor de videouitgang is ingeschakeld. • Controleer de aansluiting tussen de TV en de HDMI-aansluiting van de DVDrecorder. • Controleer of uw tv HDMI ondersteunt.

Abnormaal HDMI-uitvoerscherm.

Als er sneeuw te zien is op het scherm, betekent dit dat de TV geen HDCP (Highbandwidth Digital Content Protection) ondersteunt.

HDMI-uitvoertrillingen.

• Controleer of uw TV goed is ingesteld. • Zie de gebruiksaanwijzing van uw tv.

De afstandsbediening werkt niet.

• Wijs de afstandsbediening naar de sensor van de afstandsbediening op de HDD & DVD-RECORDER. Zorg voor voldoende afstand. Verwijder obstakels tussen de recorder en de afstandsbediening. • Controleer of de batterijen leeg zijn. • Controleer de selectietoets TV/DVD. • Ga na of de toets TV is geselecteerd.

Ik ben de toegangscode voor het kinderslot vergeten.

Houd de toetsen PLAY/PAUSE (&) op het voorpaneel van de recorder meer dan 10 seconden ingedrukt zonder een schijf in de lade. Alle instellingen, inclusief de toegangscode, worden teruggezet in de fabrieksinstellingen. Gebruik deze optie uitsluitend in noodgevallen.

Is het mogelijk een ondertitel of audiosignaal op een opgenomen schijf te wijzigen?

Een opgenomen schijf kan slechts worden afgespeeld met de ondertiteling en het audio-signaal die bij de opname zijn geselecteerd.

• Lees de inhoudsopgave en zoek en lees de paragrafen die het probleem omschrijven en volg de gegeven instructies. • Schakel de HDD &DVD-RECORDER uit en in. • Neem contact op met het plaatselijke Samsung-servicecentrum als het probleem aanhoudt.

Houd het apparaat horizontaal als dit is ingeschakeld. Zorg voor minder dan 75% bedrijfsvochtigheid

Composiet Video : 1.0 V p-p bij 75Ω belasting, sync negatief

Max. audio-invoerniveau : 2 Vrms

DV-INGANG IEEE 1394(4p) compatibele aansluiting

Ontvangstkanalen Scart aansluiting

PAL-B/G, SECAM-L/L’ AV2 (Scart Ext)

Video : Composiet, RGB Audio: Analoog

Analoge uitvoeraansluitingen x 1

Optische/Coaxiale digitale audio-uitvoer Composiet video : Video-uitvoeraansluiting x 1

Componentuitgang x 1 (Y: 1,0Vp-p, Pb: 0,70Vp-p, Pr: 0,70Vp-p at 75Ω belasting)

HDMI/DVI (576p, 720p,1080i, 1080p) Scart aansluiting

Indeling beeldcompressie

MPEG-II Indeling audiocompressie

Dolby Digital 2ch/256Kbps, MPEG-II Opnamekwaliteit

Audio-uitgang Bij DVD-schijven worden audiosignalen die met een samplingfrequentie van 96kHz zijn opgenomen, geconverteerd naar en uitgevoerd met 48kHz.

Dit Samsung-product is gegarandeerd tegen fabricage- en/of materiaalfouten voor een periode van twaalf (12) maanden gerekend vanaf de oorspronkelijke aankoopdatum, tenzij in de nationale of Europese wet- of regelgeving een andere garantieperiode is vastgesteld. Indien aanspraak wordt gemaakt op een reparatie onder garantie, dient u het product te retourneren aan de winkelier waar u het product gekocht heeft. Erkende dealers van Samsung danwel door Samsung erkende servicecentra in West-Europese Ianden zullen eveneens garantie verlenen, echter op de voorwaarden die van toepassing zijn in het betreffende land. Ingeval van problemen kunt u nadere informatie verkrijgen via de Samsung service- en informatielijn:

Samsung Electronics Benelux B.V. Olof Palmestraat 10, Delft Postbus 681, 2600 AR Delft The Netherlands Voor Nederland: tel. 0900-SAMSUNG (0900-7267864) (€ 0,10/Min) www.samsung.com/nl Samsung Electronics Benelux B.V. Medialaan 50, 1800 Vilvoorde2 Belgium Voor België: tel. 02 201 2418 www.samsung.com/be (Dutch), www.samsung.com/be_fr (French) „ GARANTIECONDITIES

1. De garantie is alleen geldig wanneer de garantiekaart volledig is ingevuld en samen met de originele aankoopbon of -bevestiging waarop duidelijk het serienummer vermeld staat, wordt overlegd. 2. Samsungs verplichtingen beperken zich tot reparatie of, indien nodig en na haar beoordeling, tot het vervangen van het product of het defecte onderdeel. 3. Reparaties onder garantie moeten door Samsung erkende service-centra worden uitgevoerd. Er zal geen vergoeding plaatsvinden voor reparaties uitgevoerd door niet erkende Samsung dealers of niet erkende servicecentra. Alle daaruit voortvloeiende schades vallen niet onder deze garantie. 4. Aanpassingen aan het product die noodzakelijk zijn om te voldoen aan landelijke of plaatselijke technische of veiligheids- voorschriften die gelden in enig land anders dan dat waarvoor het product oorspronkelijk is ontworpen en gefabriceerd, worden niet beschouwd als voortvloeiende uit materiaal- of fabricagefouten. 5. Deze garantie dekt geen van de volgende zaken: a) Periodieke controles, onderhoud en reparatie of vervanging van onderdelen veroorzaakt door normaal gebruik en slijtage. Hierbij dient vermeld te worden dat bij alle beeldbuizen, ongeacht het fabrikaat, de helderheid met het verstrijken van de tijd afneemt. b) Kosten verbonden aan transport, verwijdering of installatie van het product. c) Misbruik, inclusief het gebruik voor andere doeleinden dan waarvoor het product bestemd is, of onjuiste installatie. d) Schade veroorzaakt door bliksem, water, vuur, overmacht, oorlog, rellen, aansluiting op onjuist voltage, onvoldoende ventilatie, vallen, stoten, onoordeelkundig gebruik of enige andere oorzaak die buiten de controle van Samsung valt. 6. Deze garantie geldt voor iedereen die gedurende de garantieperiode legaal in het bezit is gekomen van het product. 7. De wettelijke rechten van de koper krachtens enigerlei van toepassing zijnde nationale wetgeving, hetzij jegens de verkoper en voortvloeiend uit het koopcontract, hetzij anderszins, worden door deze garantie niet beïnvloed. Tenzij de nationale wetgeving anders bepaalt, zijn de rechten voortvloeiend uit deze garantie de enige rechten van de koper, en kunnen Samsung, haar dochtermaatschappijen en vertegen-woordigingen niet aansprakelijk worden gesteld voor indirect of voortvloeiend verlies.

GARANTIE EUROPÉENNE SAMSUNG KLANTENSERVICE Mocht u vragen of opmerkingen met betrekking tot Samsung producten hebben, neem dan a.u.b. contact op met de SAMSUNG klantenservice. Regio North America

www.samsung.ua www.samsung.com/lt www.samsung.com/lv www.samsung.com/ee www.samsung.com/au www.samsung.com/nz www.samsung.com/cn www.samsung.com/hk www.samsung.com/in www.samsung.com/id www.samsung.com/jp www.samsung.com/my www.samsung.com/ph www.samsung.com/sg www.samsung.com/th www.samsung.com/tw www.samsung.com/vn www.samsung.com/tr www.samsung.com/za www.samsung.com/ae

Correcte behandeling van een gebruikte accu uit dit product (Van toepassing op de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen voor accu’s en batterijen.) Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu. Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van materialen, verzoeken wij u afgedankte accu’s en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzamelingssysteem voor accu’s en batterijen in uw omgeving.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) Dit merkteken op het product, de accessoires of het informatiemateriaal duidt erop dat het product en zijn elektronische accessoires (bv. lader, headset, USB-kabel) niet met ander huishoudelijk afval verwijderd mogen worden aan het einde van hun gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u deze artikelen van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze deze artikelen milieuvriendelijk kunnen laten recyclen. Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomst nalezen. Dit product en zijn elektronische accessoires mogen niet met ander bedrijfsafval voor verwijdering worden gemengd.
