GEBRUIKSAANWIJZING GS36NVWFP SIEMENS

Veiligheidsbepalingen en waarschuwingen Aanwijzingen over de afvoer Omvang van de levering De juiste plaats Let op de omgevingstemperatuur en de beluchting Apparaat aansluiten Kennismaking met het apparaat Apparaat inschakelen Instellen van de temperatuur Alarmfuncties Netto-inhoud De diepvriesruimte Invriescapaciteit Invriezen en opslaan

80 83 84 84 85 85 86 87 87 87 88 88 89 89

Verse levensmiddelen invriezen Supervriezen Ontdooien van diepvrieswaren Uitvoering Apparaat uitschakelen en buiten werking stellen Ontdooien Schoonmaken van het apparaat Energie besparen Bedrijfsgeluiden Kleine storingen zelf verhelpen Zelftest apparaat Servicedienst, product-/fabricagenummer en technische gegevens

nl nlInhoudnlGebruiksa nwijzng

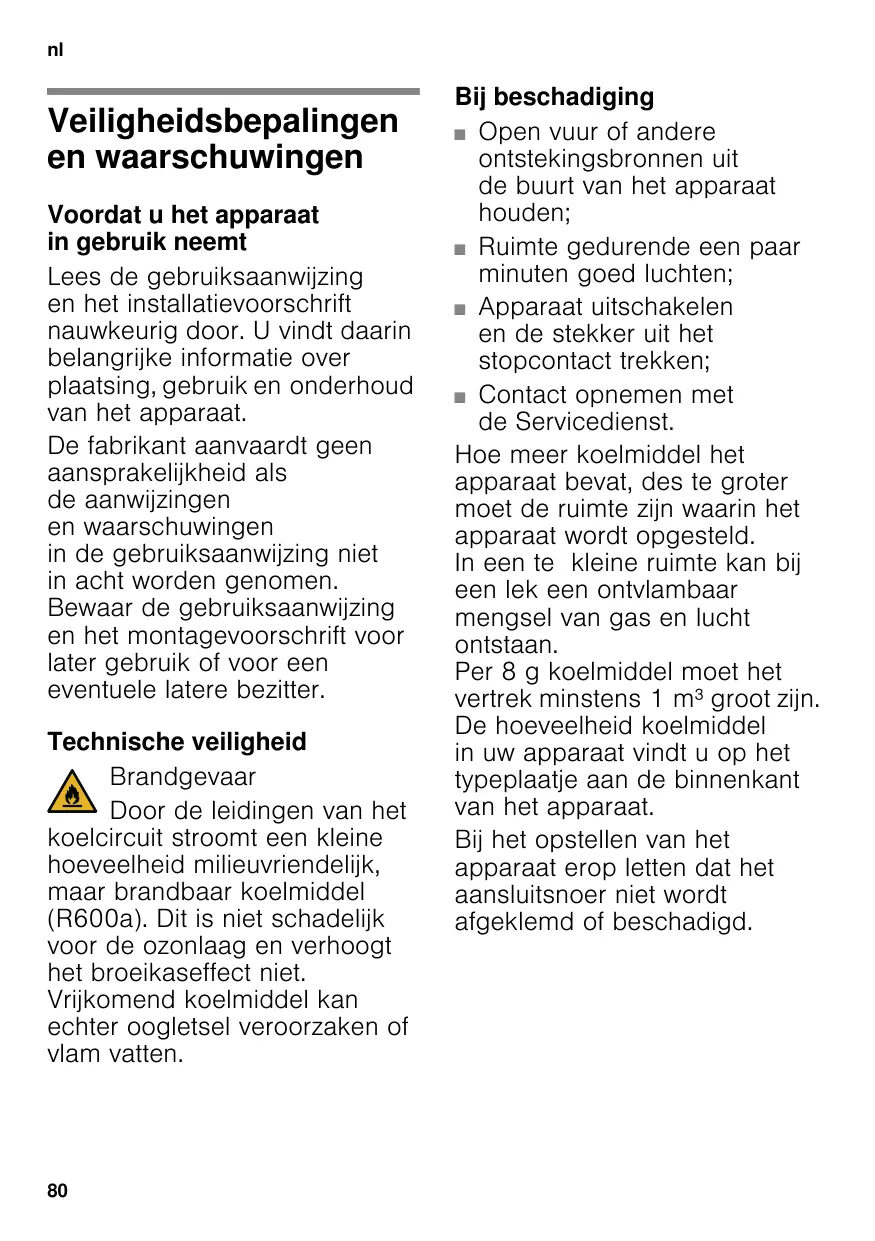

Veiligheidsbepalingen en waarschuwingen Voordat u het apparaat in gebruik neemt Lees de gebruiksaanwijzing en het installatievoorschrift nauwkeurig door. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van het apparaat. De fabrikant aanvaardt geen aansprakelijkheid als de aanwijzingen en waarschuwingen in de gebruiksaanwijzing niet in acht worden genomen. Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter. Technische veiligheid Brandgevaar Door de leidingen van het koelcircuit stroomt een kleine hoeveelheid milieuvriendelijk, maar brandbaar koelmiddel (R600a). Dit is niet schadelijk voor de ozonlaag en verhoogt het broeikaseffect niet. Vrijkomend koelmiddel kan echter oogletsel veroorzaken of vlam vatten.

Bij beschadiging ■ Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden; ■ Ruimte gedurende een paar minuten goed luchten; ■ Apparaat uitschakelen en de stekker uit het stopcontact trekken; ■ Contact opnemen met de Servicedienst. Hoe meer koelmiddel het apparaat bevat, des te groter moet de ruimte zijn waarin het apparaat wordt opgesteld. In een te kleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan. Per 8 g koelmiddel moet het vertrek minstens 1 m³ groot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat. Bij het opstellen van het apparaat erop letten dat het aansluitsnoer niet wordt afgeklemd of beschadigd.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon. Onvakkundige installatie en reparaties kunnen groot gevaar opleveren voor de gebruiker van het apparaat. Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen. Gebruik geen meervoudige stopcontacten, verlengsnoeren of adapters. Brandgevaar Draagbare meervoudige stopcontacten of draagbare netvoedingen kunnen oververhit raken en tot brand leiden. Plaats geen draagbare meervoudige stopcontacten of draagbare netvoedingen achter het apparaat.

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsbereiders etc.). Explosiegevaar! Ontdooi of reinig het apparaat nooit met een stoomreiniger! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar voor elektrische schokken! Afgezien van de aanbevelingen van de fabrikant geen aanvullende maatregelen nemen om het ontdooien te versnellen. Explosiegevaar! Gebruik geen puntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidingen beschadigen.Koelmiddel dat naar buiten spuit kan vlam vatten of tot oogletsel leiden. Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!

Plint, uittrekbare manden of laden, deuren etc. niet als opstapje gebruiken of om op te leunen. Om te ontdooien of schoon te maken: stekker uit het stopcontact trekken of de zekering uitschakelen. Altijd aan de stekker trekken, nooit aan de aansluitkabel. Dranken met een hoog alcoholpercentage altijd goed afgesloten en staand bewaren. Geen olie of vet gebruiken op kunststof onderdelen en deurafdichtingen. Deze kunnen hierdoor poreus worden. De be- en ontluchtingsopeningen van het apparaat nooit afdekken of dichtmaken. Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden! Diepvrieswaren nadat u deze uit de diepvriesruimte hebt gehaald, nooit onmiddellijk in de mond nemen. Kans op vrieswonden!

Vermijden van risico's voor kinderen en kwetsbare personen: Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijke of zintuigelijke beperkingen, evenals personen die onvoldoende kennis hebben over de veilige bediening van het apparaat. Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gevaren zijn. Een voor de veiligheid verantwoordelijke persoon moet toezicht houden op kinderen en kwetsbare personen bij het apparaat of hen instrueren. Alleen kinderen vanaf 8 jaar het apparaat laten gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen. Flessen en blikjes met vloeistoffen – vooral koolzuurhoudende dranken – niet in de diepvriesruimte opslaan.Dergelijke flessen en blikjes kunnen barsten!

Kinderen in het huishouden ■

Verpakkingsmateriaal en onderdelen ervan zijn geen speelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozen en folie! Het apparaat is geen speelgoed voor kinderen! Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren!

Algemene bepalingen Het apparaat is geschikt voor het invriezen van levensmiddelen, ■ voor het bereiden van ijs. Dit apparaat is bestemd voor privégebruik in het huishouden en de huiselijke omgeving. Het koelcircuit is op dichtheid gecontroleerd. Dit apparaat voldoet aan de geldende veiligheidsbepalingen voor elektrische apparatuur en het is radio-ontstoord. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. ■

Aanwijzingen over de afvoer * Afvoeren van de verpakking van uw nieuwe apparaat De verpakking beschermt uw apparaat tegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help daarom mee en zorg dat de verpakking milieuvriendelijk wordt afgevoerd. U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking.

* Afvoeren van uw oude apparaat Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

m Waarschuwing Bij afgedankte apparaten 1. Stekker uit het stopcontact trekken. 2. Aansluitkabel doorknippen en samen met de stekker verwijderen. 3. Legplateaus en voorraadvakken niet eruit halen om het kinderen moeilijk te maken erin te klimmen! 4. Laat kinderen niet met het afgedankte apparaat spelen. Verstikkingsgevaar!

De juiste plaats Elke droge, goed te ventileren ruimte is geschikt. Het apparaat niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron niet te vermijden, maak dan gebruik van een isolerende plaat of neem de volgende minimumafstanden tot de warmtebron in acht:

Koelapparaten bevatten koelmiddel en in de isolatie gas. Die zorgvuldig moeten worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijke afvoer mogen de leidingen van het koelcircuit tot het moment van transport niet beschadigd worden.

Naast elektrische- of gasfornuizen 3 cm. ■ Naast een CV-installatie 30 cm. De vloer op de plaats van opstelling mag niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door er iets onder te leggen.

Omvang van de levering

Controleer na het uitpakken alle onderdelen op eventuele transportschade. Voor klachten kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij onze klantenservice. De levering bestaat uit de volgende onderdelen: ■ Vrijstaand apparaat ■ Uitrusting (modelafhankelijk) ■ Zakje met montagemateriaal ■ Gebruiksaanwijzing ■ Montagevoorschrift ■ Klantenserviceboekje ■ Garantiebijlage ■ Informatie over energieverbruik en geluiden

Afb. # Het apparaat heeft geen wandafstand aan de zijkant nodig. De laden en legplateaus kunnen desondanks volledig worden uitgeschoven.

Deuraanslag wisselen (indien nodig) Indien nodig: Wij raden u aan de deurophanging door de Servicedienst te laten verwisselen. De kosten voor het verwisselen van de deuraanslag kunt u opvragen bij de Servicedienst in uw regio.

m Waarschuwing Tijdens het verwisselen van de deurophanging mag het apparaat niet op het elektriciteitsnet zijn aangesloten. Eerst de stekker uit het stopcontact trekken. Leg voldoende zacht materiaal op de grond, om te voorkomen dat de achterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op zijn rug leggen. Aanwijzing Wanneer het apparaat op de rug wordt gelegd, mag de wandafstandhouder niet gemonteerd zijn.

Let op de omgevingstemperat uur en de beluchting Omgevingstemperatuur Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden. De klimaatklasse staat op het typeplaatje, afb. +. Klimaatklasse

SN N ST T Toelaatbare omgevingstemperatuur +10 °C tot 32 °C +16 °C tot 32 °C +16 °C tot 38 °C

+16 °C tot 43 °C Aanwijzing Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanneer een apparaat uit klimaatklasse SN wordt gebruikt bij een lagere binnentemperatuur, kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5 °C.

Beluchting Afb. $ De lucht aan de achterzijde van het apparaat wordt warm. De verwarmde lucht moet ongehinderd afgevoerd kunnen worden. Anders moet de koelmachine meer presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt!

Apparaat aansluiten Na het plaatsen van het apparaat moet u minimaal 1 uur wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteem terecht komt. Vóór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat”).

Elektrische aansluiting Het stopcontact moet zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar zijn.

m Waarschuwing Gevaar voor een elektrische schok! Gebruik, indien het aansluitsnoer niet lang genoeg is, in geen geval meervoudige stopcontacten of verlengsnoeren. Neem in plaats daarvan contact op met de klantenservice voor alternatieve oplossingen. Het apparaat voldoet aan beschermklasse I. Sluit het apparaat aan op een volgens de voorschriften geïnstalleerd 220–240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact moet zijn beveiligd met een zekering van 10 A tot 16 A. Controleer bij apparaten die in niet Europese landen worden gebruikt of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. U vindt deze gegevens op het typeplaatje, afb. +.

m Waarschuwing Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers. Voor onze apparaten kunnen netvoedingsinverters en sinusinverters worden gebruikt. Netvoedingsinverters worden gebruikt bij fotovoltaïsche installaties die rechtstreeks zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moet een sinusinverter worden gebruikt.

Kennismaking met het apparaat

De laatste bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op meer dan één type van toepassing. De uitrusting van de modellen kan variëren. Kleine afwijkingen in de afbeeldingen zijn mogelijk. Afb. ! * Niet bij alle modellen. 1-4 5 6* 7 8* 9 10 11 12

Bedieningselementen Afb. " 1

Bedieningselementen NoFrost-systeem Klep van het vriesvak Glasplaat IJsbereider/ijsblokjesreservoir Diepvrieslade (klein) Diepvrieslade (groot) Schroefvoetjes Deurontluchting

Toets Aan/Uit Om het hele apparaat in en uit te schakelen. Temperatuurindicatie Geeft de ingestelde temperatuur van de diepvriesruimte aan.

Indicatie supervriezen Brandt alleen als het supervriessysteem is ingeschakeld. Temperatuurinsteltoets Met deze toets wordt de gewenste temperatuur ingesteld.

Apparaat inschakelen Afb. " Het apparaat met de toets Aan/Uit inschakelen 1. Het alarmsignaal is te horen. De temperatuurindicatie 2 knippert. Druk op de temperatuurinsteltoets 4. Het alarmsignaal gaat uit. Zodra de vriesruimte de ingestelde temperatuur heeft bereikt, gaat temperatuurindicatie 2 branden. Wij adviseren een instelling van -18 °C voor de diepvriesruimte.

Aanwijzingen bij het gebruik ■

Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperatuur is bereikt. Vóór die tijd geen levensmiddelen in het apparaat leggen. Door het volledig automatische NoFrost systeem blijft de vriesruimte ijsvrij. Ontdooien is niet nodig.

De voorzijde van het apparaat achter de deur wordt gedeeltelijk licht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting wordt voorkomen. Wanneer de deur van de diepvriesruimte na het sluiten niet direct weer geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen.

Instellen van de temperatuur Afb. "

Diepvriesruimte De temperatuur is instelbaar van -16 °C tot -26 °C. Temperatuur-insteltoets 4 net zo vaak indrukken tot de gewenste temperatuur in de diepvriesruimte is ingesteld. De laatst ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie 2.

Alarmfuncties Afb. "

Deuralarm Er wordt een alarmsignaal ingeschakeld als de deur van het apparaat langere tijd openstaat. Door de deur te sluiten wordt het alarmsignaal uitgeschakeld.

Temperatuuralarm Het temperatuuralarm wordt ingeschakeld als het in de diepvriesruimte te warm is waardoor de diepvrieswaren kunnen ontdooien. De temperatuurindicatie, afb. "/2, knippert. Zonder gevaar voor de diepvrieswaren kan het alarm automatisch inschakelen: ■ bij het in gebruik nemen van het apparaat, ■ bij het inladen van grote hoeveelheden verse levensmiddelen, ■ als de deur van de diepvriesruimte te lang geopend werd. Aanwijzing Half of geheel ontdooide diepvrieswaren niet opnieuw invriezen. Pas na het koken of braden tot een kant-en-klaargerecht kunnen ze opnieuw worden ingevroren. De maximale bewaartijd niet meer ten volle benutten.

Vriesvermogen volledig benutten Om de maximale hoeveelheid diepvrieswaren in te ruimen, kunnen alle uitrustingsonderdelen worden verwijderd. De levensmiddelen kunnen dan rechtstreeks op de legplateaus en op de bodem van de vriesruimte worden gestapeld.

Onderdelen eruit halen ■

Diepvriesladen tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Afb. % Bij apparaten met een ijsbereider kan deze worden verwijderd. Afb. & Klep van het vriesvak Afb. ' 1. Klep van het vriesvak half openen. 2. Houder aan een zijde van het apparaat losmaken. 3. Klep van het vriesvak naar voren trekken en van de houder nemen. 4. Houder aan de andere zijde van het apparaat losmaken.

Alarm uitschakelen Afb. " Temperatuurinsteltoets 4 indrukken om het alarmsignaal uit te schakelen.

De diepvriesruimte Netto-inhoud De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. +

De diepvriesruimte gebruiken ■ ■ ■

voor het opslaan van diepvriesproducten, om ijsblokjes te maken, om levensmiddelen in te vriezen.

Aanwijzing Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik!

Invriezen en opslaan Inkopen van diepvriesproducten ■ ■

Gegevens over de invriescapaciteit vindt u op het typeplaatje. Afb. +

Voorwaarden voor invriesvermogen ■

Supervriezen inschakelen 24 uur voordat er verse levensmiddelen worden aangebracht (zie hoofdstuk Supervriezen). Stapel de levensmiddelen rechtstreeks op de legplateaus en de bodem van de diepvriesruimte. Aanwijzing De ventilatiesleuf aan de achterwand niet met diepvrieswaren afdekken. Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenste vak. Daar worden ze heel snel en daardoor voorzichtig ingevroren. Wanneer het bovenste vak niet groot genoeg is, de resterende hoeveelheid levensmiddelen in het vak eronder inruimen.

De verpakking mag niet beschadigd zijn. Neem de houdbaarheidsdatum in acht. De temperatuur in de verkoop-koelkist moet -18 °C of kouder zijn. De diepvriesproducten liefst in een koeltas transporteren en snel in de diepvriesruimte leggen.

Attentie bij het inruimen ■

Grote hoeveelheden levensmiddelen bij voorkeur invriezen in het bovenste vak. Daar worden ze heel snel en daardoor voorzichtig ingevroren. De ventilatiesleuf aan de achterwand niet met diepvrieswaren afdekken. De levensmiddelen naast elkaar in de vakken resp, diepvriesladen leggen. Aanwijzing De vers in te vriezen levensmiddelen mogen niet met de al ingevroren levensmiddelen in aanraking komen. Eventueel de door en door bevroren levensmiddelen in de diepvriesladen omstapelen. Om de luchtcirculatie in het apparaat te waarborgen, de diepvrieslade tot de aanslag inschuiven.

Kleinere hoeveelheden levensmiddelen invriezen In het hoofdstuk Automatisch supervriezen leest u hoe u kleinere hoeveelheden levensmiddelen op de snelste manier in kunt vriezen.

Verse levensmiddelen invriezen Gebruik uitsluitend verse levensmiddelen. Om de voedingswaarde, het aroma en de kleur zo goed mogelijk te behouden, dient groente geblancheerd te worden voordat het wordt ingevroren. Bij aubergines, paprika’s, courgettes en asperges is blancheren niet noodzakelijk. Literatuur over invriezen en blancheren vindt u in de boekhandel. Aanwijzing Al ingevroren levensmiddelen mogen niet met de nog in te vriezen levensmiddelen in aanraking komen. ■

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gevogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, boter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten, gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes. Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekookte eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonaise.

Diepvrieswaren verpakken De levensmiddelen luchtdicht verpakken zodat ze niet uitdrogen of hun smaak verliezen. 1. Levensmiddelen in de verpakking leggen. 2. Lucht eruit drukken. 3. Het geheel van een goede sluiting voorzien. 4. Vermeld op de pakjes inhoud en invriesdatum. Voor verpakking geschikt: Kunststof-, polyetheen- en aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar. Niet geschikt voor verpakking: Inpakpapier, perkamentpapier, cellofaan, afvalzakken en gebruikte boodschappentasjes. Als sluiting geschikt: elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d. Zakjes en wrapfolie van polyethyleen (PE) kunt u sealen met een folie-sealer.

Houdbaarheid van de diepvrieswaren De houdbaarheid is afhankelijk van het soort levensmiddelen. Op een temperatuur van -18 °C: ■ Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden. ■ Kaas, gevogelte, vlees: tot 8 maanden. ■ Groente, fruit: tot 12 maanden.

Supervriezen Levensmiddelen dienen zo snel mogelijk tot in de kern te bevriezen, om vitaminen, voedingswaarde, uiterlijk en smaak te behouden. Het apparaat werkt na inschakeling van het supervriezen continu. De temperaturen van de diepvriescompartimenten liggen duidelijk lager dan tijdens de normale werking.

Supervriezen inschakelen Afhankelijk van de in te vriezen hoeveelheid levensmiddelen kunt u het supervriezen op verschillende manieren gebruiken. Aanwijzing Als het supervriezen is ingeschakeld, kunnen de bedrijfsgeluiden toenemen en de weergave Super licht op, afb. "/3. Automatisch supervriezen Kleinere hoeveelheden levensmiddelen bevriezen het snelst als u ze als volgt invriest: ■ in de tweede diepvrieslade van onderen ■ van rechtsbuiten ■ met groot oppervlak Het automatisch supervriezen schakelt bij het invriezen van warme levensmiddelen automatisch in. Handmatig supervriezen Vries grote hoeveelheden levensmiddelen bij voorkeur in in het bovenste vak. Daar worden ze heel snel en daardoor voorzichtig ingevroren. Schakel enkele uren voordat u verse levensmiddelen invriest het supervriezen in, om een ongewenste temperatuurstijging te voorkomen.

Als u het invriesvermogen conform het typeplaatje wilt gebruiken, dient u 24 uur vóór het invriezen van de verse waar het supervriezen in te schakelen. De temperatuurinsteltoets 4 zo vaak indrukken tot de indicatie Super 3 oplicht.

Supervriezen uitschakelen Afb. " De temperatuurinsteltoets 4 zo vaak indrukken tot de gewenste temperatuur wordt weergegeven. De indicatie Super 3 verdwijnt. Na afloop van het supervriezen schakelt het apparaat automatisch over op de normale werking. ■ Bij het automatisch supervriezen: zodra de in te vriezen kleinere hoeveelheid levensmiddelen bevroren is. ■ Bij het handmatig supervriezen: na ca. 2 ½ dag.

Ontdooien van diepvrieswaren Afhankelijk van soort en bereidingswijze van de levensmiddelen kunt u kiezen uit de volgende mogelijkheden: ■ ■ ■ ■

bij omgevingstemperatuur in de koelkast in de elektrische oven, met/zonder heteluchtventilator in de magnetron

m Attentie Half of geheel ontdooide diepvrieswaren niet opnieuw invriezen. Pas na het koken of braden tot een kant-en-klaargerecht kunnen ze opnieuw worden ingevroren. De maximale bewaartijd wordt hierdoor bekort.

Uitvoering (niet bij alle modellen)

Diepvrieslade (groot) Afb. !/10 Voor het bewaren van grote diepvrieswaren, bijv. kalkoenen, eenden en ganzen.

IJsbereider Afb. ( Gebruik voor het maken van ijsblokjes uitsluitend drinkwater. 1. Waterreservoir verwijderen en tot de markering vullen met drinkwater. Aanwijzing Een te hoog drinkwaterpeil kan een nadelige invloed hebben op de werking van de ijsbereider. De ijsblokjes kunnen niet afzonderlijk worden losgemaakt uit het ijsbakje. Wanneer het drinkwaterpeil te hoog is, stroomt het water in het voorraadbakje en vriezen de ijsblokjes aan elkaar. 2. Drinkwater toevoegen via de vulopening. 3. Waterreservoir weer aanbrengen.

4. Zodra de ijsblokjes bevroren zijn, de hendel omlaag duwen en loslaten. De ijsblokjes laten los en vallen in het voorraadbakje. 5. Voorraadbakje uittrekken en ijsblokjes verwijderen.

Diepvrieskalender Om kwaliteitsvermindering van de diepvriesproducten te voorkomen, dient u de opslagduur niet te overschrijden. De bewaartijd is afhankelijk van het soort levensmiddelen. De cijfers bij de symbolen geven in maanden de toelaatbare bewaartijd voor de diepvrieswaren aan. Neem bij gewone diepvriesproducten de productie- of houdbaarheidsdatum in acht.

Koude-accu De koude-accu kan voor het tijdelijk koelhouden van levensmiddelen (bijv. in een koeltas) eruit genomen worden. De koude-accu vertraagt bij het uitvallen van de stroom of bij een storing het verwarmen van de opgeslagen diepvrieswaren. Om ruimte te besparen kan de accu in het vak in de deur bewaard worden.

IJsbakje Afb. ) 1. IJsbakje voor ¾ met drinkwater vullen en in de diepvriesruimte zetten. 2. Het vastgevroren ijsbakje alleen met een bot voorwerp losmaken (steel van een lepel). 3. Om de ijsblokjes los te maken: het ijsbakje iets verbuigen of kort onder stromend water houden.

Apparaat uitschakelen en buiten werking stellen

Schoonmaken van het apparaat

Apparaat uitschakelen

Afb. " Toets Aan/Uit 1 indrukken. De temperatuurindicatie 2 gaat uit en de koelmachine wordt uitgeschakeld.

Buiten werking stellen van het apparaat

Als u het apparaat langere tijd niet gebruikt: 1. Uitschakelen van het apparaat. 2. Stekker uit het stopcontact trekken of de zekering losdraaien resp. uitschakelen. 3. Schoonmaken van het apparaat. 4. Deur van het apparat open laten.

Ontdooien Diepvriesruimte Door het volledig automatische NoFrost-systeem blijft de vriesruimte ijsvrij. Ontdooien is overbodig.

m Attentie Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten. Geen schurende of krassende sponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan. De legplateaus en voorraadvakken mogen niet in de afwasmachine gereinigd worden. Ze kunnen vervormen!

Aanwijzing Ca. 4 uur voor het reinigen de supervriesfunctie inschakelen, zodat de levensmiddelen een zeer lage temperatuur bereiken en daardoor langere tijd op omgevingstemperatuur bewaard kunnen worden.

Ga als volgt te werk: 1. Vóór het schoonmaken het apparaat uitschakelen. 2. De stekker uit het stopcontact trekken of de zekering uitschakelen. 3. Diepvrieswaren verwijderen en bewaren op een koele plaats. Koudeaccu (indien aanwezig) op de levensmiddelen leggen. 4. Wachten tot de rijplaag is ontdooid. 5. Het apparaat schoonmaken met een zachte doek en lauw water met een scheutje pH neutraal schoonmaakmiddel. Het sop mag niet in de verlichting terechtkomen.

6. Deurafdichting alleen met schoon water schoonmaken en grondig droogwrijven. 7. Na het schoonmaken apparaat weer aansluiten en inschakelen. 8. Diepvrieswaren opnieuw in het diepvriesvak leggen.

Uitvoering Voor het reinigen kunnen alle variabele onderdelen van het apparaat worden verwijderd (zie hoofdstuk Uitvoering). IJsbereider reinigen Reinig de ijsbereider regelmatig. Zo voorkomt u dat oude ijsblokjes krimpen, slecht smaken of aan elkaar plakken. 1. IJsbereider verwijderen. Afb. & 2. Voorraadbakje verwijderen en leegmaken. 3. Afdekking van de ijsbereider verwijderen. 4. Alle onderdelen van de ijsbereider reinigen met warm water. 5. Onderdelen goed laten opdrogen. 6. IJsbereider samenbouwen en aanbrengen.

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis. Gebruik eventueel een isolatieplaat. De be- en ontluchtingsopeningen van het apparaat nooit afdekken.

Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen. Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen. Deuren van het apparaat zo kort mogelijk openen. Let erop dat de deur van het diepvriesruimte goed gesloten is. Om een verhoogd stroomverbruik te vermijden, moet de achterkant van het apparaat af en toe worden gereinigd. Indien aanwezig: Wandafstandhouder monteren om de geplande energieopname van het apparaat te bereiken (zie montagehandleiding). Een kleinere afstand tot de muur heeft geen nadelige invloed op de werking van het apparaat. Het energieverbruik kan dan iets hoger worden. De afstand van 75 mm mag niet worden overschreden. De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparaat.

Bedrijfsgeluiden Heel normale geluiden Aanwijzing Als het supervriezen is ingeschakeld, kunnen de bedrijfsgeluiden toenemen. Brommen De motoren lopen (bijv. koelaggregaten, ventilator). Borrelen, zoemen of gorgelen Koelmiddel stroomt door de buizen.

Klikgeluiden Motor, schakelaar of magneetventielen schakelen in/uit. Knakkende geluiden Het automatische ontdooisysteem treedt in werking.

Voorkomen van geluiden Het apparaat staat niet waterpas Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat.

Het apparaat staat tegen een ander meubel of apparaat Het apparaat van het meubel of apparaat ernaast wegschuiven. Reservoirs of draagplateaus wiebelen of klemmen Controleer de delen die eruit gehaald kunnen worden en zet ze eventueel opnieuw in het apparaat. Flessen of serviesgoed raken elkaar De flessen of het serviesgoed los van elkaar zetten.

Kleine storingen zelf verhelpen Voordat u de hulp van de Servicedienst inroept: Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen. Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geven om de storing te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen! Storing De temperatuur wijkt erg af van de instelling.

Oplossing In sommige gevallen is het voldoende om het apparaat gedurende 5 minuten uit te schakelen. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren.

Geen enkele indicatie brandt. Stroomuitval; de zekering is Stekker in het stopcontact steken. Controleer uitgeschakeld; de stekker zit of er stroom is. Controleer de zekeringen. niet goed in het stopcontact.

Waarschuwingssignaal weerklinkt. Temperatuurindicatie knippert. Afb. "/2

Storing - in het vriesvak is het Voor het uitschakelen van het te warm! waarschuwingssignaal de temperatuurinsteltoets afb. "/4 indrukken. Gevaar voor de diepvriesproducten. Apparaat is geopend.

De be- en ontluchtingsopeningen zijn afgedekt.

Be- en ontluchting garanderen.

Er zijn teveel levensmiddelen Vriesvermogen niet overschrijden. tegelijk in het diepvriesvak gelegd. Na het verhelpen van de storing stopt de temperatuurindicatie met knipperen. De deur van de diepvriesruimte stond te lang open; de temperatuur wordt niet meer bereikt.

Er zit zo veel ijs op de verdamper dat het NoFrost-systeem niet meer volautomatisch ontdooit.

Om de verdamper te ontdooien: de laden met diepvrieswaren eruit halen en goed geïsoleerd op een koele plaats bewaren. Apparaat uitschakelen en van de wand wegschuiven. Deur van het apparat open laten. Na ca. 20 minuten begint het dooiwater in de dooiwateropvanschaal aan de achterwand van het apparaat te lopen. Afb. * Om te voorkomen dat de dooiwateropvangschaal overloopt: het dooiwater met een spons opnemen. Als er geen dooiwater meer in de opvangschaal loopt, is de verdamper ontdooid. Binnenkant van de diepvriesruimte schoonmaken. Het apparaat weer in werking stellen.

Het apparaat koelt niet, de temperatuurindicatie en de verlichting branden.

Het presentatielicht is ingeschakeld.

Apparaat-zelftest starten (zie het hoofdstuk „Zelftest apparaat”). Na afloop van het programma schakelt het apparaat weer over op het normale gebruik.

Automatisch supervriezen schakelt niet in.

Het apparaat beslist zelfstandig of het automatische supervriezen nodig is en schakelt deze functie automatisch in of uit.

Zelftest apparaat Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen kunnen worden.

Zelftest starten 1. Apparaat uitschakelen en 5 minuten wachten. 2. Apparaat inschakelen en binnen de eerste 10 seconden de temperatuurinsteltoets, afb. "/4, gedurende 3-5 seconden ingedrukt houden, tot de temperatuurindicatie -26 °C gaat branden. Het zelftestprogramma start wanneer de temperatuurindicaties na elkaar gaan branden. Wanneer het apparaat na korte tijd de voor de zelftest ingestelde temperatuur aangeeft, is het in orde. Als de indicatie super gedurende 10 seconden knippert, is er sprake van een fout. Neem contact op met de klantenservice.

Zelftest apparaat beëindigen Na afloop van het programma schakelt het apparaat weer over op het normale gebruik.

Servicedienst, product/fabricagenummer en technische gegevens Servicedienst Als u vragen hebt, een storing aan het apparaat niet zelf kunt verhelpen of als het apparaat moet worden gerepareerd, neem dan contact op met onze servicedienst. Veel problemen kunt u via de informatie voor het verhelpen van storingen in deze gebruiksaanwijzing of op onze website zelf verhelpen. Als dit niet het geval is, neem dan contact op met onze servicedienst. We vinden altijd een passende oplossing en proberen onnodig bezoek van de servicetechnicus te vermijden. We zorgen ervoor dat het apparaat zowel binnen de garantieperiode als na het verstrijken van de fabrieksgarantie met originele reserveonderdelen door geschoolde servicetechnici wordt gerepareerd. Om veiligheidsredenen mag alleen geschoold vakpersoneel reparaties aan het apparaat uitvoeren. De garantieclaim vervalt indien reparaties of ingrepen worden uitgevoerd door personen die daartoe niet door ons zijn gemachtigd, dan wel indien onze apparaten worden voorzien van vervangende onderdelen, aanvullende onderdelen of accessoires die geen originele onderdelen zijn en daardoor een defect wordt veroorzaakt.

Originele vervangende onderdelen die relevant zijn voor de werking in overeenstemming met de desbetreffende Ecodesign-verordening kunt u voor de duur van ten minste 10 jaar vanaf het moment van in de handel brengen van het apparaat binnen de Europese Economische Ruimte bij onze servicedienst verkrijgen. Aanwijzing Het inschakelen van de servicedienst is in het kader van de plaatselijk geldende fabrieksgarantievoorwaarden gratis.De minimumduur van de garantie (fabrieksgarantie voor particuliere gebruikers) in de Europese Economische Ruimte bedraagt 2 jaar (behalve in Denemarken en Zweden waar de duur 1 jaar bedraagt) in overeenstemming met de geldende plaatselijke garantievoorwaarden. De garantievoorwaarden doen geen afbreuk aan eventuele andere rechten of claims die u op grond van het plaatselijke recht heeft. Gedetailleerde informatie over de garantieperiode en garantievoorwaarden in uw land kunt u opvragen bij onze servicedienst, uw dealer of op onze website. Als u contact opneemt met de servicedienst, hebt u het productienummer (E-Nr.) en het fabricagenummer (FD) van het apparaat nodig. De contactgegevens van de servicedienst vindt u in de meegeleverde servicedienstlijst of op onze website. Productnummer (E-Nr.) en productienummer (FD) Het productnummer (E-Nr.) en het productienummer (FD) vindt u op het typeplaatje van het apparaat. Afb. +

Om uw apparaatgegevens en de servicedienst-telefoonnummers snel terug te kunnen vinden, kunt u de gegevens noteren. Technische gegevens Koelmiddel, netto inhoud van het apparaat en andere technische gegevens vindt u op het typeplaatje. Afb. + Overige informatie over uw model vindt u op het internet onder https://www.bshgroup.com/energylabel (geldt alleen voor landen in de Europese economische ruimte). Dit webadres is bevat een link naar de officiële EUproductdatabase EPREL, waarvan de URL ten tijde van het drukken nog niet was gepubliceerd. Volg dan de aanwijzingen bij het zoeken naar het model op. De modelidentificatie bestaat uit het teken voor de slash van het Enummer (E-Nr.) op de typeplaat. Alternatief vindt u de modelidentificatie ook in de eerste regel van het EUenergielabel.

Verzoek om reparatie en advies bij storingen De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. NL B

088 424 4020 070 222 142
