MODE D'EMPLOI GS36NVWFP SIEMENS

Consignes de sécurité et avertissements Conseil pour la mise au rebut Étendue des fournitures Lieu d’installation Contrôler la température ambiante et l'aération Branchement de l’appareil Présentation de l’appareil Mettre l’appareil sous tension Réglage de la température Fonctions d'alarme Contenance utile Le compartiment congélateur Capacité de congélation Congélation et rangement

40 43 44 44 45 45 46 47 47 48 48 49 49 49

Congélation de produits frais Supercongélation Décongélation des produits Equipement Arrêt et remisage de l'appareil Si vous dégivrez l'appareil Nettoyage de l’appareil Economies d’énergie Bruits de fonctionnement Remédier soi même aux petites pannes Autodiagnostic de l’appareil Service après-vente, numéro de produit/de fabrication et données techniques

fr frTable des matièresfrMode d’emploi

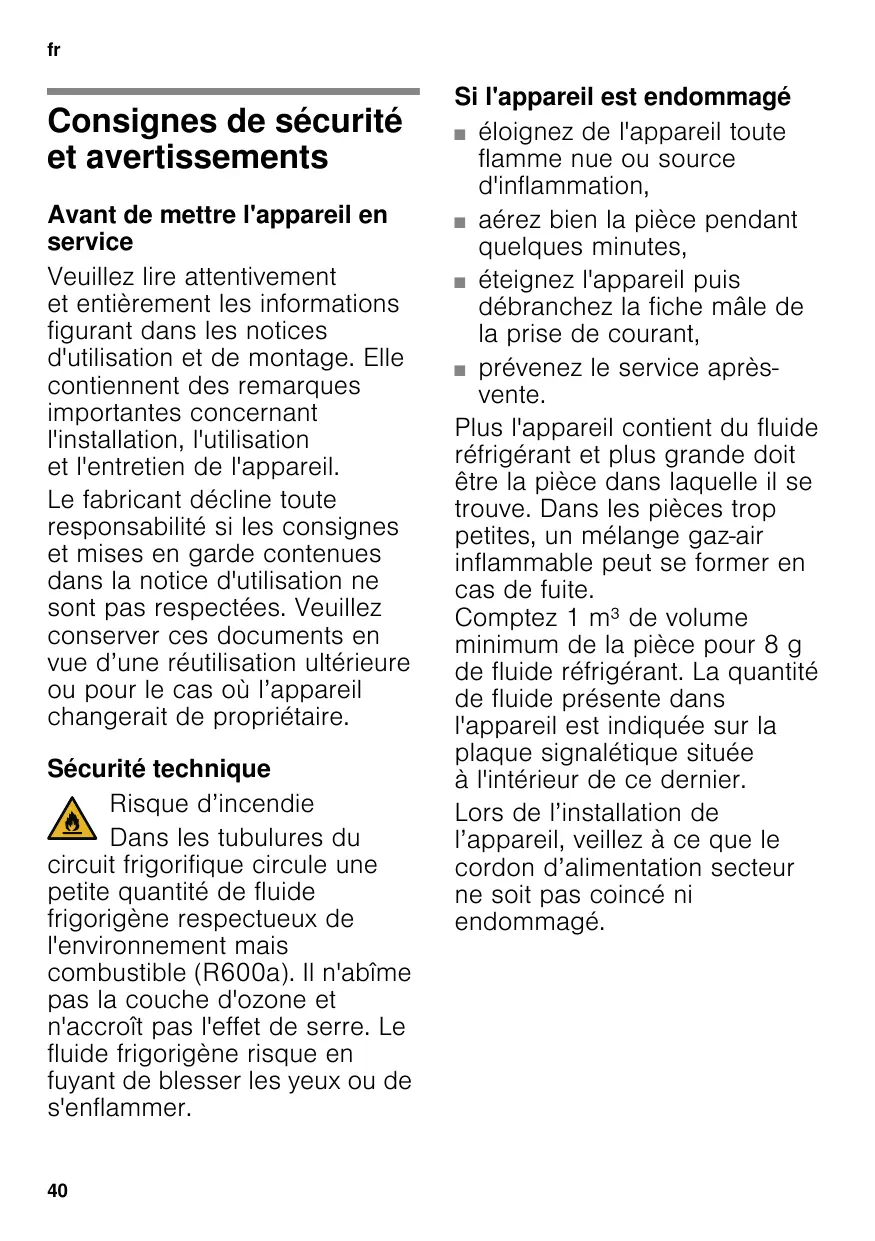

Consignes de sécurité et avertissements Avant de mettre l'appareil en service Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire. Sécurité technique Risque d’incendie Dans les tubulures du circuit frigorifique circule une petite quantité de fluide frigorigène respectueux de l'environnement mais combustible (R600a). Il n'abîme pas la couche d'ozone et n'accroît pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer. 40

Si l'appareil est endommagé ■ éloignez de l'appareil toute flamme nue ou source d'inflammation, ■ aérez bien la pièce pendant quelques minutes, ■ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ■ prévenez le service aprèsvente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Lors de l’installation de l’appareil, veillez à ce que le cordon d’alimentation secteur ne soit pas coincé ni endommagé.

Si le cordon d’alimentation secteur de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations non effectuées dans les règles peuvent engendrer des risques considérables pour l’utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur. Risque d’incendie Les blocs multiprises ou blocs secteur portables peuvent surchauffer et provoquer un incendie. N’utilisez pas de blocs multiprises ni de blocs secteur portables derrière l’appareil.

Pendant l’utilisation ■

N’utilisez jamais d’appareils électriques à l’intérieur de l’appareil (p. ex. appareils de chauffage, machine à glaçons, etc.). Risque d’explosion ! Ne dégivrez ni ne nettoyez jamais l’appareil avec un nettoyeur à vapeur ! La vapeur risque d’atteindre des pièces électriques et de provoquer un court-circuit. Risque d’électrocution ! Hormis les instructions du fabricant pour ne pas prendre des mesures supplémentaires pour accélérer le dégivrage. Risque d’explosion ! Pour détacher le givre ou les couches de glace, n’utilisez jamais d’objets pointus ou présentant des arêtes vives. Vous risqueriez d’endommager les tubulures dans lesquelles circule le produit réfrigérant.Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s’enflammer. Ne stockez dans l’appareil ni produits contenant des gaz propulseurs inflammables (p. ex. bombes aérosols) ni produits explosifs. Risque d’explosion !

Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer. Pour dégivrer et nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon. Ne conservez les bouteilles de boissons fortement alcoolisées qu’hermétiquement fermées et debout. L’huile et la graisse ne doivent pas entrer en contact avec les parties en matières plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux. Ne recouvrez et n’obstruez jamais les orifices de ventilation de l’appareil. Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures ! Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélation. Risque d’engelures !

Évitez des risques pour les enfants et les personnes vulnérables : Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l’utilisation sûre de l’appareil. Assurez-vous que les enfants et les personnes vulnérables ont bien compris la nature des dangers. Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes vulnérables lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants de plus de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne laissez jamais des enfants jouer avec l’appareil. Dans compartiment congélation, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses).Les bouteilles et les boîtes pourraient éclater !

Les enfants et l’appareil ■

Ne confiez jamais l’emballage et ses pièces constitutives aux enfants. Ils risquent de s'étouffer avec les cartons pliants et les feuilles de plastique ! L’appareil n’est pas un jouet pour enfants ! Appareils équipés d’une serrure : rangez la clé hors de portée des enfants !

Dispositions générales L’appareil convient pour congeler des produits alimentaires, ■ préparer des glaçons. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. Le circuit frigorifique a subi un contrôle d’étanchéité. Cet appareil est conforme aux dispositions de sécurité applicables aux appareils électriques et il est déparasité. Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m. ■

Conseil pour la mise au rebut * Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune. Eliminez l'emballage en respectant l'environnement.

* Mise au rebut de l'ancien appareil Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

m Mise en garde Avant de mettre au rebut l'appareil qui ne sert plus : 1. Débranchez sa fiche mâle. 2. Sectionnez son câble d’alimentation et retirez-le avec la fiche mâle. 3. Pour dissuader les enfants de grimper dans l’appareil, ne retirez pas les clayettes et les bacs ! 4. Ne permettez pas aux enfants de jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.

Notice de montage Carnet de service après-vente Pièce annexe de la garantie Informations relatives à la consommation d’énergie et aux bruits

Lieu d’installation Un local sec et aérable convient comme lieu d’installation. Il faudrait que le lieu d’installation ne soit pas directement exposé aux rayons solaires et pas à proximité d’une source de chaleur (cuisinière, radiateur, etc.). Si l’installation à côté d’une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur : 3 cm par rapport aux cuisinières électriques ou à gaz. ■ 30 cm par rapport à un appareil de chauffage au fuel ou au charbon. Sur l’emplacement, le sol ne doit pas s’affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l’appareil pour compenser les inégalités du sol éventuelles. ■

Étendue des fournitures Après avoir déballé, vérifiez toutes les pièces pour détecter d’éventuels dégâts dus au transport. En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l’appareil ou auprès de notre service après-vente. La livraison comprend les pièces suivantes : ■ Appareil indépendant ■ Équipement (selon le modèle) ■ Sachet avec visserie de montage ■ Notice d’utilisation

Écart mural Fig. # L’appareil ne requiert aucun écart latéral par rapport à un mur / une paroi. Il demeure néanmoins possible de faire coulisser entièrement les bacs et les clayettes.

Changer le sens d’ouverture de hublot (si nécessaire) Si nécessaire, nous recommandons de confier l’inversion du sens d’ouverture de porte à notre service après-vente. Pour connaître le prix d’une inversion du sens d’ouverture de porte, consultez votre service après-vente compétent.

m Mise en garde Pendant le changement du sens d’ouverture de porte, l’appareil ne doit pas être relié au secteur. Avant le changement, débranchez la fiche mâle de la prise de courant. Pour ne pas endommager le dos de l’appareil, placez en dessous suffisamment de matériau amortisseur. Couchez prudemment l’appareil sur le dos. Remarque Si l’appareil va être couché sur le dos, il ne faut pas monter l’écarteur mural latéral.

Contrôler la température ambiante et l'aération Température ambiante L’appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l’appareil est utilisable dans les températures ambiantes suivantes. La catégorie climatique de l’appareil figure sur sa plaque signalétique, Fig. +.

Catégorie climatique

SN N ST T Température ambiante admissible +10 °C à 32 °C +16 °C à 32 °C +16 °C à 38 °C

+16 °C à 43 °C Remarque L’appareil est entièrement fonctionnel à l’intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C.

Aération Fig. $ L’air entrant en contact avec la paroi arrière de l’appareil se réchauffe. L’air chaud doit pouvoir s’échapper sans obstacle. S’il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n’obstruez jamais les orifices d’aération de l’appareil.

Branchement de l’appareil Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».)

Branchement électrique La prise de courant doit être proche de l’appareil et demeurer librement accessible même après avoir installé ce dernier.

m Mise en garde Risque d’électrocution ! N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service aprèsvente qui vous indiquera des alternatives. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220 – 240 V/50 Hz via une prise de courant installée dans les règles et comportant un fil de terre. La prise doit être protégée par un fusible de 10 A à 16 A. Sur les appareils utilisés dans des pays non européens, vérifiez si la tension et le type de courant indiqués correspondent aux valeurs de votre réseau électrique. Vous trouverez ces indications sur la plaque signalétique, Fig. +.

m Mise en garde Il ne faut en aucun cas raccorder l’appareil à des fiches électroniques d’économie d’énergie. Nos appareils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoïdal. Directement raccordées au réseau public, les installations photovoltaïques font appel à des onduleurs pilotés par le secteur. Dans les solutions en îlots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d’un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoïdal.

Présentation de l’appareil

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d’utilisation vaut pour plusieurs modèles. L’équipement des modèles peut varier. Selon le modèle, l’appareil peut différer du contenu des illustrations. Fig. ! * Selon le modèle.

1-4 5 6* 7 8* 9 10 11 12

Éléments de commande Système NoFrost Trappe du compartiment congélateur Clayette en verre Distributeur de glaçons / Bac à glaçons Bac à produits congelés (petit) Bac à produits congelés (grand) Pied à vis Aération de la porte

Une fois que le compartiment congélateur a atteint la température réglée, l’affichage de température 2 s’allume. Nous recommandons de régler le compartiment congélateur sur -18 °C (réglage usine).

Remarques concernant le fonctionnement de l’appareil ■

Éléments de commande Fig. " 1

Touche Marche / Arrêt Il sert à allumer et éteindre l'ensemble de l'appareil. L’affichage de température La température sur laquelle le compartiment congélateur a été réglé s’affiche. Indicateur de supercongélation Ce voyant ne s’allume que pour indiquer que la supercongélation s’est enclenchée. Touche de réglage de la température Cette touche permet de régler la température souhaitée.

Mettre l’appareil sous tension Fig. " Allumez l’appareil par la touche Marche / Arrêt 1. Une alarme sonore retentit. L’affichage de température 2 clignote. Appuyez sur la touche de réglage de la température 4. L’alarme sonore s’éteint.

Après son allumage, l’appareil peut avoir besoin de plusieurs heures pour atteindre la température réglée. Pendant cette période, ne rangez pas de produits alimentaires dans l’appareil. Grâce au système NoFrost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. Il n’est pas nécessaire de dégivrer. L’appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d’eau dans la zone du joint de porte. Si la porte du compartiment congélateur ne se laisse pas immédiatement rouvrir après l’avoir fermée, attendez un moment pour laisser à la dépression régnant dans le compartiment le temps de se résorber.

Réglage de la température Fig. "

Compartiment congélateur La température est réglable entre -16 °C et -26 °C. 47

Appuyez sur la touche de réglage de la température 4 jusqu’à ce que la température souhaitée soit réglée dans le compartiment congélateur. L’appareil mémorise la valeur réglée en dernier. La température réglée s’affiche à l’affichage de température 2.

Fonctions d'alarme Fig. "

Alarme de porte Une alarme sonore est émise lorsque la porte de l’appareil reste ouverte trop longtemps. Le fait de refermer la porte suffit pour que l’alarme sonore s’éteigne.

Alarme de température L’alarme de température s’enclenche lorsque la température est trop élevée dans le compartiment congélateur et que les produits surgelés risquent de s’abîmer. L’affichage de température, Fig. "/2, clignote. L’alarme peut s’activer dans les cas suivants, sans que cela signifie que les produits congelés risquent de s’abîmer : ■ lors de la mise en service de l’appareil, ■ lors du rangement de grandes quantités de produits frais, ■ lorsque la porte du compartiment congélateur est restée trop longtemps ouverte.

Remarque Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). N’utilisez pas la durée de conservation dans son intégralité.

Désactiver l’alarme Fig. " Appuyez sur la la touche de réglage de la température 4 pour éteindre l’alarme sonore.

Contenance utile Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. +

Utiliser l’intégralité du volume de congélation Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirez toutes les pièces composant l’équipement. Il devient alors possible d’empiler les produits alimentaires au bas du compartiment de congélation.

Pour retirer les pièces d’équipement ■

Tirez le bac à produit congelés à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le. Fig. % Sur les appareils avec distributeur de glaçons, il est possible de retirer ce dernier. Fig. &

Trappe du compartiment congélateur Fig. '

Conditions préalables pour la capacité de congélation

1. Ouvrez à moitié la trappe du compartiment congélateur. 2. Détachez la fixation sur un côté de l’appareil. 3. Tirez à vous et détachez la trappe de la fixation. 4. Détachez la fixation de l’autre côté de l’appareil.

Le compartiment congélateur Utilisation du compartiment congélateur ■ ■ ■

Sert à ranger des produits surgelés. Sert à confectionner des glaçons. Pur congeler des produits alimentaires.

Remarque Veillez à ce que la porte du compartiment congélateur soit correctement fermée ! Si cette porte reste ouverte, les produits surgelés dégèleront. Le compartiment congélateur se givre fortement. En outre : gaspillage d’énergie dû à une consommation élevée d’électricité !

Capacité de congélation Sur la plaque signalétique, vous trouverez des indications concernant la capacité de congélation. Fig. +

Activez la supercongélation 24 heures avant de ranger les aliments frais (voir le chapitre Supercongélation). Empilez les produits alimentaires directement sur les clayettes et au bas du compartiment congélateur. Remarque Veillez bien à ne pas placer de produits surgelés sur les fentes d’aération situées contre la paroi arrière. Rangez les quantités assez importantes de produits alimentaires dans le compartiment le plus haut. Ils y seront congelés à la fois très vite et en douceur. Si le compartiment supérieur ne suffit pas, stockez la quantité restante dans le compartiment situé en dessous.

Congélation et rangement Achats de produits surgelés ■ ■ ■

Leur emballage doit être intact. Ne dépassez pas la date-limite de conservation. Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.

Attention lors de rangement ■

Rangez les quantités assez importantes de produits alimentaires dans le compartiment le plus haut. Ils y seront congelés à la fois très vite et en douceur. Veillez bien à ne pas placer de produits surgelés sur les fentes d’aération situées contre la paroi arrière. Étalez les produits alimentaires sur une grande surface dans les compartiments et / ou dans les bacs à produits congelés. Remarque Veillez à ce que les produits congelés n’entrent pas en contact avec des produits frais à congelér. Le cas échéant, modifiez l’empilage des produits congelés dans les bacs à produits congelés. Pour que l’air circule bien dans l’appareil, introduisez le bac à produits congelés jusqu'à la butée.

Congeler une petite quantité d'aliments La façon de congeler des petites quantités d'aliments afin qu'ils soient congelés à cœur le plus rapidement possible est expliquée au chapitre Supercongélation automatique.

Congélation de produits frais Pour congeler les aliments, n’utilisez que des aliments frais et d’un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour préserver le mieux possible leur valeur nutritive, leur arôme et leur teinte. Il n’est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges. Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés. ■

Se prêtent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires, œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas. 1. Placez les aliments dans l’emballage. 2. Presser pour chasser l’air. 3. Obturez l’emballage hermétiquement. 4. Indiquez sur l’emballage le contenu et la date de congélation.

Emballages adaptés : Film en plastique, feuilles en polyéthylène, feuilles d’aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Papier d’emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d’achat déjà utilisés. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez sceller les sachets ou boudins en polyéthylèneavec une thermosoudeuse.

Durée de conservation des produits surgelés La durée de conservation dépend de la nature des produits alimentaires. Si la température a été réglée sur -18 °C : ■ Poisson, charcuterie, plats précuisinés, pâtisseries : jusqu’à 6 mois ■ Fromage, volaille, viande : jusqu’à 8 mois ■ Fruits et légumes : jusqu’à 12 mois

Supercongélation Pour en conserver les vitamines, la valeur nutritive, l’aspect et la saveur, les aliments doivent être congelés à cœur le plus rapidement possible.

Lorsque la supercongélation a été activée, l'appareil fonctionne en permanence. Les températures dans le compartiment congélation sont nettement plus basses qu'en service normal.

Activer la supercongélation Vous pouvez utiliser la supercongélation de différentes façons, en fonction de la quantité d'aliments à congeler. Remarque Si la supercongélation est activée, l’appareil peut fonctionner plus bruyamment et l'affichage super est allumé, Fig. "/3. Supercongélation automatique La façon de congeler à cœur le plus rapidement possible de petites quantités d'aliments est la suivante : ■ dans le deuxième bac à produits congelés en partant du bas ■ par la droite ■ bien étaler La supercongélation automatique s'active automatiquement lors de la congélation d'aliments chauds. Supercongélation manuelle Congelez les quantités importantes d'aliments de préférence dans le compartiment le plus haut. Ils y seront congelés à la fois très vite et en douceur. Pour éviter une augmentation indésirable de la température, activez la supercongélation quelques heures avant de congeler les aliments frais. Pour utiliser la capacité de congélation indiquée sur la plaque signalétique, activez la supercongélation 24 heures avant de congeler les produits frais. Appuyez répétitivement sur la touche de réglage de la température 4 jusqu'à ce que l'affichage super 3 s'allume. 51

Désactiver la supercongélation Fig. " Appuyez répétitivement sur la touche de réglage de la température 4 jusqu'à ce que la température souhaitée s’affiche. L'affichage super 3 s'éteint. Lorsque la supercongélation est terminée, l'appareil revient automatiquement en service normal. ■ Avec la supercongélation automatique : dès que la petite quantité d'aliments à congeler est congelée à cœur. ■ Avec la supercongélation manuelle : au bout de 2 jours ½ environ.

Décongélation des produits

Equipement (selon le modèle)

Bac à produits congelés (grand) Fig. !/10 Pour ranger des produits congelés volumineux, par ex. dindes, canards et oies.

Distributeur de glaçons Fig. ( Pour préparer des glaçons, utilisez exclusivement de l’eau potable. 1. Retirez le réservoir d’eau et remplissez-le d’eau potable jusqu’au repère.

Selon la nature et l’utilisation des produits surgelés, vous pouvez choisir entre plusieurs possibilités : ■ ■ ■ ■

à la température ambiante, dans le réfrigérateur, dans le four électrique, avec / sans ventilateur à air chaud, dans le micro-ondes.

m Attention Ne remettez pas à congeler des produits alimentaires partiellement ou entièrement décongelés. Vous pourrez les recongeler uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage). Dans ce cas, consommez-les nettement avant la date limite de conservation.

Remarque Si la quantité d’eau potable est excessive, cela peut gêner le fonctionnement du distributeur de glaçons. Les glaçons ne se détachent pas individuellement du bac. La quantité d’eau potable excédentaire coule dans le réservoir de glaçons et les soude en gelant. Versez l’eau potable par l’orifice de remplissage. Remettez le réservoir d’eau en place. Une fois les glaçons formés, poussez le levier vers le bas et relâchez-le. Les glaçons se détachent et tombent dans le bac à glace. Sortez le réservoir de glaçons et retirez ces derniers.

Calendrier de congélation Pour que la qualité des produits congelés ne diminue pas, ne dépassez pas la durée de stockage. La durée de stockage dépend de la nature de l’aliment. Les chiffres à côté des symboles indiquent en mois la durée de conservation permise pour le produit concerné. Produits surgelés en vente habituelle dans le commerce : vérifiez la date de fabrication ou la date limite de conservation.

Accumulateur de froid Vous pouvez retirer l’accumulateur de froid pour emporter des aliments par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitée. Lors d’une coupure de courant ou en cas de panne, l’accumulateur de froid retarde le réchauffement des produits congelés stockés dans l’appareil. Pour économiser de la place, vous pouvez ranger l'accumulateur dans le casier en contre-porte.

Arrêt et remisage de l'appareil Mettre l'appareil hors tension Fig. " Appuyez sur la touche Marche / Arrêt 1. L’affichage de température 2 s’éteint. Le groupe frigorifique s’éteint.

Remisage de l'appareil Si l'appareil doit rester longtemps sans servir : 1. Éteignez l'appareil. 2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. 3. Nettoyez l'appareil. 4. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil

Compartiment congélateur

1. Remplissez le bac à glaçons aux ¾ d’eau potable puis rangez-le dans le compartiment congélateur. 2. Si le bac est resté collé dans le compartiment congélateur, n’utilisez qu’un instrument émoussé pour le décoller (un manche de cuiller par ex.). 3. Pour enlever les glaçons du bac, passez-le brièvement sous l’eau du robinet ou déformez légèrement le bac.

Grâce au système NoFrost entièrement automatique, le compartiment congélateur ne se couvre pas de givre. La nécessité de dégivrer disparaît.

Nettoyage de l’appareil

N’utilisez aucun produit de nettoyage ni aucun solvant contenant du sable, du chlorure ou de l’acide. N’utilisez jamais d’éponges abrasives ou susceptibles de rayer. Des zones corrodées pourraient apparaître sur les surfaces métalliques. Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !

Remarque Enclenchez la supercongélation env. 4 heures de nettoyer l’appareil, pour que les aliments atteignent une température très basse et puissent rester ainsi un certain temps à la température ambiante sans décongeler.

Procédez comme suit : 1. Éteignez l’appareil avant de le nettoyer. 2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. 3. Retirez les produits surgelés et stockez-les dans un endroit frais. Posez l’accumulateur de froid (si présent) sur les produits alimentaires. 4. Attendez que la couche de givre ait fondu. 5. Ne nettoyez l’appareil qu’avec un chiffon doux, de l’eau tiède et du produit à vaisselle présentant un pH neutre. L’eau de nettoyage ne doit pas pénétrer dans l’éclairage.

6. N’essuyez le joint de porte qu’avec un chiffon et de l’eau propre ; ensuite, séchez-le à fond. 7. Après le nettoyage : rebranchez la fiche mâle de l’appareil puis réenclenchez-le. 8. Rangez à nouveau les produits congelés.

Equipement Pour nettoyer, il est possible de retirer toutes les pièces variables de l’appareil (voir la section « Equipement »). Nettoyer le distributeur de glaçons Nettoyez le distributeur de glaçons régulièrement. Vous éviterez ainsi que les glaçons fabriqués il y a longtemps rapetissent, ait un goût de « ranci » ou collent entre eux. 1. Retirez le distributeur de glaçons. Fig. & 2. Retirez le réservoir de glaçons puis videz-le. 3. Retirez le couvercle du distributeur de glaçons. 4. Nettoyez toutes les pièces du distributeur de glaçons à l’eau chaude. 5. Faites sécher intégralement les pièces. 6. Assemblez le distributeur de glaçons puis mettez-le en place.

Placez l’appareil dans un local sec et aérable. Veillez à ce que l’appareil ne soit pas directement exposé aux rayons solaires et qu’il ne se trouve pas à proximité d’une source de chaleur (par ex. radiateur, cuisinière). Utilisez le cas échéant une plaque isolante. N’obstruez pas les grilles d’aération de l’appareil. Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur. Déposez le produit congelé dans le compartiment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires. N’ouvrez la porte de l’appareil que le plus brièvement possible. Veillez à ce que la porte du compartiment congélateur soit correctement fermée. Pour éviter une consommation accrue de courant, nettoyez occasionnellement le dos de l’appareil. Si présent : Montez les écarteurs muraux pour parvenir à la quantité mentionnée d’énergie absorbée par l’appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l’appareil. Dans ce cas, l’énergie absorbée peut augmenter légèrement. Il ne faut pas dépasser un écart de 75 mm. L'agencement des pièces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement Bruits parfaitement normaux Remarque Lorsque la supercongélation est activée, l’appareil peut fonctionner plus bruyamment. Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur). Clapotis, sifflement léger ou gargouillis Le fluide frigorigène circule dans les tuyaux. Cliquetis Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent. Craquement Le dégivrage automatique a lieu.

Éviter la génération de bruits L'appareil ne repose pas d'aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins. Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi même aux petites pannes Avant d'appeler le service après-vente (SAV) : Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent. Vous éviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie. Dérangement

La température dévie fortement par rapport au réglage.

Remède Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes. Si la température est trop élevée, vérifiez au bout de seulement quelques heures si un rapprochement de la température a eu lieu. Si la température est trop basse, vérifiez à nouveau la température le lendemain.

Aucun voyant ne s'allume.

Coupure de courant ; disjoncteur disjoncté ; fiche mâle pas complètement branchée dans la prise.

Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifiez les fusibles / disjoncteurs.

L'alarme sonore retentit. L’affichage de la température clignote. Fig. "/2

Dérangement - la température est trop élevée dans le compartiment congélation ! Les produits congelés risquent de s’abîmer !

Pour éteindre l’alarme sonore, appuyez sur la touche de réglage de température, Fig. "/4.

L'appareil est ouvert.

Les orifices d’entrée et de sortie d’air sont recouverts.

Veillez à ce que l’air puisse entrer et sortir librement.

Ne dépassez pas la capacité de congélation Trop de produits alimentaires ont été rangés à maximale. la fois pour les faire congeler. Après avoir supprimé le dérangement, l’affichage de température cesse de clignoter.

La porte du compartiment congélateur est restée longtemps ouverte ; le compartiment congélateur n'atteint plus la température.

L'évaporateur (le générateur de froid) équipant le système NoFrost est tellement givré qu'il ne peut plus se dégivrer de façon entièrement automatique.

Pour dégivrer l'évaporateur, sortez les produits alimentaires dans leurs casiers et rangez-les bien isolés dans un endroit frais. Éteignez l'appareil et éloignez-le du mur. Laissez la porte de l'appareil ouverte. Au bout de 20 minutes environ, l'eau de dégivrage commence à couler dans le bac d'évaporation au dos de l'appareil. Fig. * Pour éviter dans ce cas que le bac d'évaporation ne déborde, récupérez cette eau à l'aide d'une éponge. L'évaporateur est entièrement dégivré lorsqu'il ne coule plus d'eau de dégivrage dans le bac d'évaporation. Nettoyez le compartiment intérieur. Remettez ensuite l'appareil en service.

L’appareil ne réfrigère pas, l’affichage de température et l’éclairage intérieur sont allumés.

L’appareil se trouve sur le mode Exposition.

Lancez l’autodiagnostic de l’appareil (voir le chapitre « Autodiagnostic de l’appareil »). Une fois le programme exécuté, l’appareil revient sur le service normal.

La supercongélation automatique ne s'active pas.

L'appareil décide de lui-même si la supercongélation automatique est nécessaire et l'active ou la désactive automatiquement.

Autodiagnostic de l’appareil Votre appareil est équipé d’un programme automatique d’autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer.

Lancer l’autodiagnostic de l’appareil 1. Éteignez l’appareil et attendez 5 minutes. 2. Allumez l’appareil et au cours des dix premières secondes, appuyez pendant 3-5 secondes sur la touche de réglage de la température, Fig. "/ 4, jusqu’à ce que la mention -26 °C s’affiche à l’affichage de température. Le programme d’autodiagnostic démarre lorsque les mentions de température s’allument les unes après les autres. Si au bout d’un temps bref l’appareil affiche la température réglée avant l’autodiagnostic, ceci signifie qu’il fonctionne correctement. Si la mention super clignote pendant 10 secondes, cela signifie qu’il y a présence d’un défaut. Veuillez prévenir le service après-vente.

Terminer l’autodiagnostic de l’appareil Une fois le programme exécuté, l’appareil revient sur le service normal.

Service après-vente, numéro de produit/de fabrication et données techniques Service après-vente Si vous avez des questions, si vous n’avez pas réussi à remédier par vousmême à un dérangement qui affecte l’appareil ou si l’appareil doit être réparé, veuillez vous adresser à notre service après-vente. Vous pouvez résoudre vous-même un grand nombre de problèmes en consultant l’information de dépannage figurant dans la présente notice d’utilisation et sur notre site Web. Si ce n’est pas le cas, veuillez vous adresser à notre service après-vente. Nous nous efforcerons de toujours trouver une solution adaptée et essayerons d’éviter la visite inutile d’un technicien du service après-vente. Pendant la période de garantie et après expiration de la garantie du fabricant, nous nous assurons que votre appareil est réparé avec des pièces de rechange d’origine par des techniciens qualifiés du service après-vente. Pour des raisons de sécurité, seul un personnel qualifié est en droit d’effectuer des réparations sur l’appareil. La garantie ne s’applique pas lorsque des réparations ou manipulations sont entreprises par des personnes n’y étant pas autorisées par nous ou lorsque nos appareils sont équipés de pièces de rechange, complémentaires ou d’accessoires qui ne sont pas des pièces d’origine et qui sont à l’origine du problème.

Les pièces de rechange d'origine relatives au fonctionnement de l’appareil et conformes à l’ordonnance d’écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d’au moins 10 ans à partir de la mise sur le marché de votre appareil dans l’Espace économique européen. Remarque L’intervention du service après-vente est gratuite dans le cadre de la garantie locale du fabricant en vigueur.La durée minimale de la garantie (garantie du fabricant pour consommateurs privés) dans l’Espace économique européen est de 2 ans (à l’exception du Danemark et de la Suède, où elle est de 1 an), selon les conditions de garantie locales en vigueur. Les conditions de garantie n’ont aucune incidence sur les autres droits ou recours dont vous disposez en vertu du droit local. Pour des renseignements détaillés sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site Web. Lorsque vous contactez le service aprèsvente, vous avez besoin du numéro de produit (E-Nr.) et du numéro de fabrication (FD) de votre appareil. Vous trouverez les coordonnées du service après-vente dans la liste ci-jointe ou sur notre site Web. Numéro de produit (E-Nr.) et numéro de fabrication (FD) Le numéro de produit (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l’appareil. Fig. +

Pour retrouver rapidement les données de votre appareil ainsi que le numéro de téléphone du service après-vente, notez ces données. Données techniques La plaque signalétique mentionne le fluide frigorigène, la contenance utile ainsi que d'autres indications. Fig. + Vous trouverez d'autres informations concernant votre modèle sur Internet sous https ://www.bsh-group.com/ energylabel (n'est valable que pour les pays de l'Espace économique européen). Cette adresse Internet renvoie à la base de données officielle de l'UE sur les produits EPREL, dont l'adresse Internet n'avait pas encore été publiée au moment de la mise sous presse. Veuillez suivre les instructions de la recherche de modèle. L'identifiant du modèle se base sur les caractères précédant la barre oblique dans le numéro de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également trouver l'identifiant du modèle sur la première ligne du label énergétique de l'UE.

Commande de réparation et conseils en cas de dérangements Vous trouverez les données de contact pour tous les pays dans l’annuaire cijoint du service après-vente. FR B CH

01 40 10 12 00 070 222 142 0848 840 040
