GEBRUIKSAANWIJZING KDV47VW30 BOSCH

nl Inhoud Veiligheidsbepalingen en waarschuwingen ............................. Aanwijzingen over de afvoer .............. Omvang van de levering .................... Let op de omgevingstemperatuur en de beluchting .................................. Apparaat aansluiten ............................ Kennismaking met het apparaat ....... Apparaat inschakelen ......................... Instellen van de temperatuur ............. Netto-inhoud .......................................... De koelruimte ....................................... Diepvriesruimte ..................................... Maximale invriescapaciteit ................. Verse levensmiddelen invriezen ........

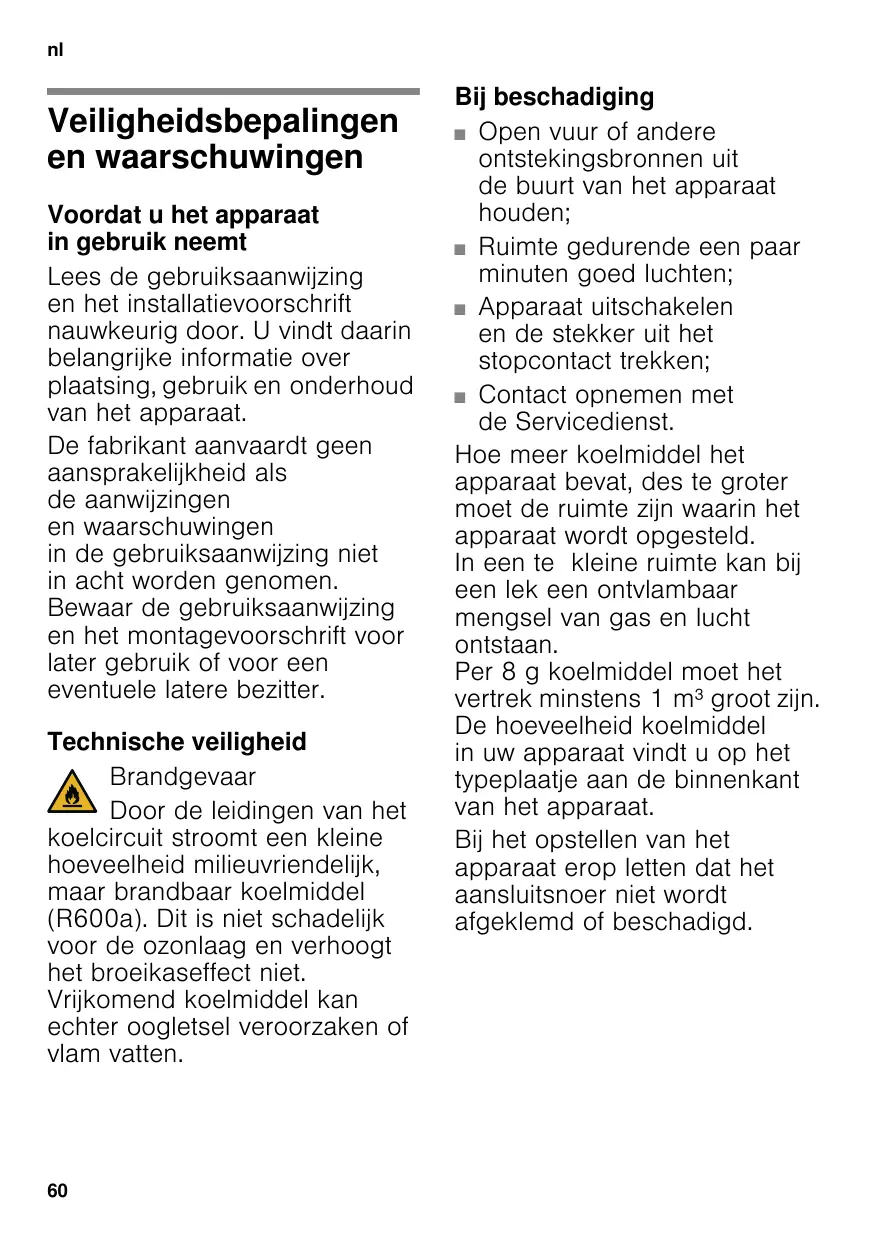

nl InhoudnlGebruiksa nwijzngKoel- en vriescombinatie Veiligheidsbepalingen en waarschuwingen Voordat u het apparaat in gebruik neemt Lees de gebruiksaanwijzing en het installatievoorschrift nauwkeurig door. U vindt daarin belangrijke informatie over plaatsing, gebruik en onderhoud van het apparaat. De fabrikant aanvaardt geen aansprakelijkheid als de aanwijzingen en waarschuwingen in de gebruiksaanwijzing niet in acht worden genomen. Bewaar de gebruiksaanwijzing en het montagevoorschrift voor later gebruik of voor een eventuele latere bezitter. Technische veiligheid Brandgevaar Door de leidingen van het koelcircuit stroomt een kleine hoeveelheid milieuvriendelijk, maar brandbaar koelmiddel (R600a). Dit is niet schadelijk voor de ozonlaag en verhoogt het broeikaseffect niet. Vrijkomend koelmiddel kan echter oogletsel veroorzaken of vlam vatten.

Bij beschadiging ■ Open vuur of andere ontstekingsbronnen uit de buurt van het apparaat houden; ■ Ruimte gedurende een paar minuten goed luchten; ■ Apparaat uitschakelen en de stekker uit het stopcontact trekken; ■ Contact opnemen met de Servicedienst. Hoe meer koelmiddel het apparaat bevat, des te groter moet de ruimte zijn waarin het apparaat wordt opgesteld. In een te kleine ruimte kan bij een lek een ontvlambaar mengsel van gas en lucht ontstaan. Per 8 g koelmiddel moet het vertrek minstens 1 m³ groot zijn. De hoeveelheid koelmiddel in uw apparaat vindt u op het typeplaatje aan de binnenkant van het apparaat. Bij het opstellen van het apparaat erop letten dat het aansluitsnoer niet wordt afgeklemd of beschadigd.

Als de aansluitkabel van het apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, de servicedienst of een andere gekwalificeerde persoon. Onvakkundige installatie en reparaties kunnen groot gevaar opleveren voor de gebruiker van het apparaat. Reparaties mogen uitsluitend worden uitgevoerd door de fabrikant, de klantenservice of een andere gekwalificeerde persoon. Er mogen alleen originele onderdelen van de fabrikant gebruikt worden. Alleen bij deze onderdelen garandeert de fabrikant dat ze aan de veiligheidseisen voldoen. Gebruik geen meervoudige stopcontacten, verlengsnoeren of adapters. Brandgevaar Draagbare meervoudige stopcontacten of draagbare netvoedingen kunnen oververhit raken en tot brand leiden. Plaats geen draagbare meervoudige stopcontacten of draagbare netvoedingen achter het apparaat. Bij het gebruik

Nooit elektrische apparaten in het apparaat gebruiken (bijv. verwarmingsapparaten, elektrische ijsbereiders etc.). Explosiegevaar! Ontdooi of reinig het apparaat nooit met een stoomreiniger! De hete stoom kan in de elektrische onderdelen terechtkomen en kortsluiting veroorzaken. Gevaar voor elektrische schokken! Afgezien van de aanbevelingen van de fabrikant geen aanvullende maatregelen nemen om het ontdooien te versnellen. Explosiegevaar! Gebruik geen puntige of scherpe voorwerpen om een laag ijs of rijp te verwijderen. U kunt hierdoor de koelleidingen beschadigen.Koelmiddel dat naar buiten spuit kan vlam vatten of tot oogletsel leiden. Geen producten met brandbare drijfgassen (bijv. spuitbussen) en geen explosieve stoffen in het apparaat opslaan. Explosiegevaar!

Plint, uittrekbare manden of laden, deuren etc. niet als opstapje gebruiken of om op te leunen. Om te ontdooien of schoon te maken: stekker uit het stopcontact trekken of de zekering uitschakelen. Altijd aan de stekker trekken, nooit aan de aansluitkabel. Dranken met een hoog alcoholpercentage altijd goed afgesloten en staand bewaren. Geen olie of vet gebruiken op kunststof onderdelen en deurafdichtingen. Deze kunnen hierdoor poreus worden. De be- en ontluchtingsopeningen van het apparaat nooit afdekken of dichtmaken. Flessen en blikjes met vloeistoffen – vooral koolzuurhoudende dranken – niet in de diepvriesruimte opslaan.Dergelijke flessen en blikjes kunnen barsten! Diepvrieswaren nadat u deze uit de diepvriesruimte hebt gehaald, nooit onmiddellijk in de mond nemen. Kans op vrieswonden!

Vermijd langdurig contact van uw handen met de diepvrieswaren, ijs of de verdamperbuizen enz. Kans op vrieswonden! Vermijden van risico's voor kinderen en kwetsbare personen: Kwetsbaar zijn kinderen/ personen met lichamelijke, geestelijke of zintuigelijke beperkingen, evenals personen die onvoldoende kennis hebben over de veilige bediening van het apparaat. Zorg ervoor dat kinderen en kwetsbare personen begrijpen wat de gevaren zijn. Een voor de veiligheid verantwoordelijke persoon moet toezicht houden op kinderen en kwetsbare personen bij het apparaat of hen instrueren. Alleen kinderen vanaf 8 jaar het apparaat laten gebruiken. Bij reiniging en onderhoud toezicht houden op kinderen. Laat kinderen nooit met het apparaat spelen.

Kinderen in het huishouden

Verpakkingsmateriaal en onderdelen ervan zijn geen speelgoed voor kinderen. Verstikkingsgevaar door opvouwbare kartonnen dozen en folie! Het apparaat is geen speelgoed voor kinderen! Bij een apparaat met deurslot: sleutel buiten het bereik van kinderen bewaren! Algemene bepalingen Het apparaat is geschikt voor het koelen en invriezen van levensmiddelen. Dit apparaat is bestemd voor privégebruik in het huishouden en de huiselijke omgeving. Het koelcircuit is op dichtheid gecontroleerd. Dit apparaat voldoet aan de geldende veiligheidsbepalingen voor elektrische apparatuur en het is radio-ontstoord. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Aanwijzingen over de afvoer

• Afvoeren van de verpakking van uw nieuwe apparaat De verpakking beschermt uw apparaat tegen transportschade. De gebruikte materialen zijn onschadelijk voor het milieu en kunnen opnieuw worden gebruikt. Help daarom mee en zorg dat de verpakking milieuvriendelijk wordt afgevoerd. U kunt bij uw leverancier of bij de reinigingsdienst in uw gemeente informeren hoe u uw oude apparaat en het verpakkingsmateriaal van het nieuwe apparaat kunt (laten) afvoeren voor een milieuvriendelijke verwerking.

• Afvoeren van uw oude apparaat Oude apparaten zijn geen waardeloos afval! Door een milieuvriendelijke afvoer kunnen waardevolle grondstoffen worden teruggewonnen. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

m Waarschuwing Bij afgedankte apparaten

1. Stekker uit het stopcontact trekken.

2. Aansluitkabel doorknippen en samen

met de stekker verwijderen.

3. Legplateaus en voorraadvakken niet

eruit halen om het kinderen moeilijk te maken erin te klimmen!

4. Laat kinderen niet met het afgedankte

apparaat spelen. Verstikkingsgevaar! Koelapparaten bevatten koelmiddel en in de isolatie gas. Die zorgvuldig moeten worden afgevoerd. Met het oog op een doelmatige en milieuvriendelijke afvoer mogen de leidingen van het koelcircuit tot het moment van transport niet beschadigd worden. Omvang van de levering Controleer na het uitpakken alle onderdelen op eventuele transportschade. Voor klachten kunt u terecht bij de winkel waar u het apparaat hebt aangeschaft of bij onze klantenservice. De levering bestaat uit de volgende onderdelen: ■ Vrijstaand apparaat ■ Uitrusting (modelafhankelijk) ■ Zakje met montagemateriaal ■ Gebruiksaanwijzing ■ Montagevoorschrift ■ Klantenserviceboekje ■ Garantiebijlage ■ Informatie over energieverbruik en geluiden

Let op de omgevingstemperat uur en de beluchting Omgevingstemperatuur Het apparaat is voor een bepaalde klimaatklasse geconstrueerd. Afhankelijk van de klimaatklasse kan het apparaat bij de volgende omgevingstemperaturen gebruikt worden. De klimaatklasse staat op het typeplaatje, afb. .. Klimaatklasse

Toelaatbare omgevingstemperatuur +10 °C tot 32 °C +16 °C tot 32 °C +16 °C tot 38 °C +16 °C tot 43 °C Aanwijzing Het apparaat is volledig functioneel binnen de binnentemperatuurgrenzen van de aangegeven klimaatklasse. Wanneer een apparaat uit klimaatklasse SN wordt gebruikt bij een lagere binnentemperatuur, kunnen beschadigingen aan het apparaat worden uitgesloten tot een temperatuur van +5 °C. In dit geval raden wij u aan de koudst mogelijke koelruimtetemperatuur in te stellen, om eventuele condensvorming te beperken.

Beluchting Afb. # De lucht aan de achterzijde van het apparaat wordt warm. De verwarmde lucht moet ongehinderd afgevoerd kunnen worden. Anders moet de koelmachine meer presteren. Waardoor het energieverbruik toeneemt. De be en ontluchtingsopeningen mogen dan ook nooit worden afgedekt! Apparaat aansluiten Na het plaatsen van het apparaat moet u minimaal 1 uur wachten voordat u het apparaat in gebruik neemt. Tijdens het transport kan het gebeuren dat de olie van de compressor in het koelsysteem terecht komt. Vóór het eerste gebruik de binnenruimte van het apparaat schoonmaken (zie hoofdstuk „Schoonmaken van het apparaat”). Elektrische aansluiting Het stopcontact moet zich in de buurt van het apparaat bevinden en ook na het opstellen van het apparaat goed bereikbaar zijn. m Waarschuwing Gevaar voor een elektrische schok! Gebruik, indien het aansluitsnoer niet lang genoeg is, in geen geval meervoudige stopcontacten of verlengsnoeren. Neem in plaats daarvan contact op met de klantenservice voor alternatieve oplossingen. Het apparaat voldoet aan beschermklasse I. Sluit het apparaat aan op een volgens de voorschriften geïnstalleerd 220–240 V/50 Hz wisselstroomstopcontact met aardleiding. Het stopcontact moet zijn beveiligd met een zekering van 10 A tot 16 A. Controleer bij apparaten die in niet Europese landen worden gebruikt of de aansluitspanning en de stroomsoort overeenkomen met de waarden van uw elektriciteitsnet. U vindt deze gegevens op het typeplaatje, afb. .. m Waarschuwing Het apparaat mag in geen geval worden aangesloten op elektronische energiebesparingsstekkers. Voor onze apparaten kunnen netvoedingsinverters en sinusinverters worden gebruikt. Netvoedingsinverters worden gebruikt bij fotovoltaïsche installaties die rechtstreeks zijn aangesloten op het openbare elektriciteitsnet. Bij losstaande systemen (bijv. op schepen of in berghutten) die geen rechtstreekse aansluiting op het openbare elektriciteitsnet hebben, moet een sinusinverter worden gebruikt.

Kennismaking met het apparaat Bedieningselementen Afb. "

De laatste bladzijde met de afbeeldingen uitklappen. Deze gebruiksaanwijzing is op meer dan één type van toepassing. De uitrusting van de modellen kan variëren. Kleine afwijkingen in de afbeeldingen zijn mogelijk. Afb. ! 1-4

Bedieningselementen Glasplateau in de diepvriesruimte Verlichting (LED) Glasplateau in de koelruimte Groentelade Schroefvoetjes Voorraadvak in de deur Vak voor grote flessen

Diepvriesruimte Koelruimte

Apparaat inschakelen Afb. " Het apparaat met de toets Aan/Uit 1 inschakelen. Het apparaat begint te koelen. De verlichting is ingeschakeld wanneer de deur open is. Wij raden een instelling van +4 °C aan. Aanwijzingen bij het gebruik

Toets Aan/Uit Om het hele apparaat in en uit te schakelen. Temperatuurindicatie koelruimte De cijfers komen overeen met de ingestelde temperaturen in de koelruimte in °C. Indicatie supervriezen Brandt alleen als het supervriessysteem is ingeschakeld. Temperatuurinsteltoets koelruimte Met de toets wordt de temperatuur van de koelruimte ingesteld. Na het inschakelen kan het een aantal uren duren voordat de ingestelde temperaturen zijn bereikt. Vóór die tijd geen levensmiddelen in het apparaat leggen.

Terwijl de koelmachine loopt, vormen zich dooiwaterdruppels of een laagje rijp op de achterwand van de koelruimte. U hoeft de dooiwaterdruppels niet af te wissen of de rijp af te schrapen. De achterwand wordt automatisch ontdooid. Het dooiwater loopt via het afvoergootje, afb. *, naar de koelmachine, waar het verdampt. De voorzijde van het apparaat achter de deur wordt gedeeltelijk licht verwarmd waardoor de vorming van condenswater in de buurt van de deurafdichting wordt voorkomen. Wanneer de deur van de diepvriesruimte na het sluiten niet direct weer geopend kan worden, dient u even te wachten tot de onderdruk is verdwenen. Door het koelsysteem kan zich op de vriesroosters op sommige plaatsen al snel een laagje rijp afzetten. Dit heeft geen invloed op het functioneren van het apparaat of op het stroomverbruik. Ontdooien is pas nodig als zich op het hele oppervlak van het vriesrooster een laag rijp of ijs met een dikte van meer dan 5 mm heeft gevormd. Instellen van de temperatuur Afb. " Koelruimte De temperatuur is instelbaar van +2 °C tot +8 °C. Temperatuur-insteltoets 4 net zo vaak indrukken tot de gewenste temperatuur in de koelruimte is ingesteld. De laatst ingestelde waarde wordt in het geheugen opgeslagen. De ingestelde temperatuur wordt aangegeven op de temperatuurindicatie 2. Diepvriesruimte De temperatuur in de diepvriesruimte is afhankelijk van de koelruimtetemperatuur. Lagere koelruimtetemperaturen veroorzaken ook lagere vriesruimtetemperaturen. Netto-inhoud De gegevens over de netto-inhoud vindt u op het typeplaatje in uw apparaat. Afb. .

De koelruimte De koelruimte is de ideale bewaarplaats voor bereide gerechten, bakproducten, conserven, gecondenseerde melk en harde kaas. Attentie bij het inruimen De levensmiddelen goed verpakt of afgedekt inruimen. Hierdoor blijven geur, kleur en versheid behouden. Bovendien wordt voorkomen dat de levensmiddelen naar elkaar gaan smaken en de kunststof onderdelen verkleuren. Aanwijzing Voorkom dat de levensmiddelen de achterwand raken. Anders wordt de luchtcirculatie verminderd. Levensmiddelen of verpakkingen kunnen aan de achterwand vastvriezen. Let op de koudezones in de koelruimte Door de luchtcirculatie in de koelruimte verschillen de koudezones:

De koudste zone is de schuiflade. Afb. $ Aanwijzing Bewaar in de koudste zone gevoelige levensmiddelen (bijv. vis, worst, vlees). De warmste zone bevindt zich helemaal bovenaan in de deur. Aanwijzing Bewaar in de warmste zone bijv. harde kaas en boter. Kaas kan zo zijn aroma verder ontwikkelen en de boter blijft goed smeerbaar.

Diepvriesruimte De diepvriesruimte gebruiken

voor het opslaan van diepvriesproducten, om ijsblokjes te maken, om levensmiddelen in te vriezen. Aanwijzing Let erop dat de deur van het diepvriesruimte goed gesloten is! Bij een open deur ontdooien de diepvrieswaren. In de diepvriesruimte vormt zich veel ijs. Bovendien: energieverspilling door te hoog stroomverbruik! Maximale invriescapaciteit Gegevens over de maximale invriescapaciteit binnen 24 uur vindt u op het typeplaatje. Afb. . Verse levensmiddelen invriezen Gebruik uitsluitend verse levensmiddelen. Om de voedingswaarde, het aroma en de kleur zo goed mogelijk te behouden, dient groente geblancheerd te worden voordat het wordt ingevroren. Bij aubergines, paprika’s, courgettes en asperges is blancheren niet noodzakelijk. Literatuur over invriezen en blancheren vindt u in de boekhandel.

Aanwijzing Al ingevroren levensmiddelen mogen niet met de nog in te vriezen levensmiddelen in aanraking komen.

Geschikt om in te vriezen: Bakwaren, vis en zeevruchten, vlees, wild, gevogelte, groente, fruit, kruiden, gepelde eieren, melkproducten zoals kaas, boter en kwark, bereide gerechten en kliekjes zoals soep, eenpansgerechten, gaar vlees en gare vis, aardappelgerechten, ovenschotels en zoete toetjes. Niet geschikt om in te vriezen: Groentesoorten die meestal rauw worden gegeten, zoals kropsla en radijsjes, ongepelde eieren, wijndruiven, hele appels, peren en perziken, hardgekookte eieren, yoghurt, dikke zure melk, zure room, crème fraîche en mayonaise. Diepvrieswaren verpakken De levensmiddelen luchtdicht verpakken zodat ze niet uitdrogen of hun smaak verliezen.

1. Levensmiddelen in de verpakking

2. Lucht eruit drukken.

3. Het geheel van een goede sluiting

4. Vermeld op de pakjes inhoud en

invriesdatum. Voor verpakking geschikt: Kunststof-, polyetheen- en aluminiumfolie, diepvriesdozen. Deze producten zijn in de handel verkrijgbaar. Niet geschikt voor verpakking: Inpakpapier, perkamentpapier, cellofaan, afvalzakken en gebruikte boodschappentasjes. Als sluiting geschikt: elastiekjes, clips van kunststof, touwtjes, koudebestendig plakband e.d. Zakjes en wrapfolie van polyethyleen (PE) kunt u sealen met een folie-sealer. Houdbaarheid van de diepvrieswaren De houdbaarheid is afhankelijk van het soort levensmiddelen. Op een temperatuur van -18 °C: ■ Vis, worst, klaargemaakte gerechten, brood en banket: tot 6 maanden. ■ Kaas, gevogelte, vlees: tot 8 maanden. ■ Groente, fruit: tot 12 maanden.

Supervriezen De levensmidelen zo snel mogelijk door en door invriezen zodat vitamine, voedingswaarden, uiterlijk en smaak behouden blijven. Schakel enkele uren voordat u de verse levensmiddelen inlaadt het supervriezen in, om ongewenste temperatuurstijging te voorkomen. Doorgaans is 4–6 uur van tevoren voldoende. Na het inschakelen werkt het apparaat permanent, in de diepvriesruimte wordt een zeer lage temperatuur bereikt. Als u het max. vriesvermogen wilt gebruiken, dient u 24 uur vóór het inladen van de verse waar het supervriezen in te schakelen. Kleinere hoeveelheden levensmiddelen (max. 2 kg) kunnen zonder gebruik van het supervriessysteem worden ingevroren. In- en uitschakelen Afb. " De temperatuurinsteltoets 4 meermaals indrukken, tot de indicatie super 3 brandt. Het supervriessysteem wordt na 2½ dagen automatisch uitgeschakeld.

Ontdooien van diepvrieswaren Afhankelijk van soort en bereidingswijze van de levensmiddelen kunt u kiezen uit de volgende mogelijkheden:

bij omgevingstemperatuur in de koelkast in de elektrische oven, met/zonder heteluchtventilator in de magnetron m Attentie Half of geheel ontdooide diepvrieswaren niet opnieuw invriezen. Pas na het koken of braden tot een kant-en-klaargerecht kunnen ze opnieuw worden ingevroren. De maximale bewaartijd wordt hierdoor bekort. Uitvoering (niet bij alle modellen) Glasplateaus Afb. % U kunt de plateaus en voorraadvakken in de binnenruimte naar wens verplaatsen: Daartoe het legplateau uittrekken, vooraan optillen en verwijderen.

Groentelade met vochtigheidsregelaar Afb. & Om optimale omstandigheden te scheppen voor het bewaren van groente en fruit, kan de luchtvochtigheid in de groentelade worden aangepast aan de hoeveelheid levensmiddelen:

kleine hoeveelheid fruit en groente – hoge luchtvochtigheid grote hoeveelheid fruit en groente – lage luchtvochtigheid Aanwijzingen ■ Koudegevoelig fruit (bijv. ananas, bananen, papaja en citrusvruchten) en groente (bijv. aubergines, komkommers, courgettes, paprika, tomaten en aardappels) dienen voor een optimaal behoud van kwaliteit en aroma buiten de koelkast bewaard te worden op een temperatuur van circa +8 °C tot +12 °C. ■ Afhankelijk van de soort levensmiddelen en de hoeveelheid kan zich condenswater vormen in de groentelade. Condenswater verwijderen met een droge doek en de luchtvochtigheid in de groentelade aanpassen met behulp van de vochtigheidsregelaar. Flessenrek Afb. ' In de flessenrek kunnen flessen veilig worden bewaard. De houder is variabel. Flessenhouder Afb. ( De flessenhouder voorkomt dat de flessen kantelen bij het openen en sluiten van de deur. IJsbakje Afb. )

1. IJsbakje voor ¾ met drinkwater vullen

en in de diepvriesruimte zetten.

2. Het vastgevroren ijsbakje alleen met

een bot voorwerp losmaken (steel van een lepel).

3. Om de ijsblokjes los te maken:

het ijsbakje iets verbuigen of kort onder stromend water houden. Sticker "OK" (niet bij alle modellen) Met de sticker "OK" kunt u controleren of in het koelvak de voor de levensmiddelen aanbevolen veilige temepratuurbereiken +4 °C of kouder bereikt zijn. Als de sticker niet "OK" aangeeft, moet de temperatuur stapsgewijs worden verlaagd. Aanwijzing Na ingebruikneming van het apparaat kan het 12 uur duren voordat de ingestelde temperatuur is bereikt. Correcte instelling

Apparaat uitschakelen en buiten werking stellen Apparaat uitschakelen Afb. " Toets Aan/Uit 1 indrukken. De temperatuurindicatie 2 gaat uit en de koelmachine wordt uitgeschakeld. Buiten werking stellen van het apparaat Als u het apparaat langere tijd niet gebruikt:

1. Uitschakelen van het apparaat.

2. Stekker uit het stopcontact trekken of

de zekering losdraaien resp. uitschakelen.

3. Schoonmaken van het apparaat.

4. Deur van het apparat open laten.

Ontdooien Ontdooien van de diepvriesruimte De diepvriesruimte wordt niet automatisch ontdooid omdat de diepvrieswaren niet mogen ontdooien. Een laagje rijp in de diepvriesruimte vermindert de koudeafgifte aan de diepvrieswaren waardoor het stroomverbruik wordt verhoogd. Verwijder regelmatig de laag rijp of ijs.

m Attentie Een laag rijp of ijs niet met een mes of een scherp voorwerp afschrapen. U kunt hierdoor de koelleidingen beschadigen. Koelmiddel dat naar buiten spuit kan vlam vatten of tot oogletsel leiden. U gaat als volgt te werk: Aanwijzing Ca. 4 uur vóór het ontdooien het supervriessysteem inschakelen, zodat de levensmiddelen een zeer lage temperatuur bereiken en hierdoor langer bij binnentemperatuur bewaard kunnen worden.

1. Diepvrieswaren eruit halen en op een

2. Apparaat uitschakelen.

3. Stekker uit het stopcontact trekken

resp. de zekering uitschakelen of losdraaien.

4. Om het ontdooiproces te versnellen

een pan met heet water op een onderzetter in de diepvriesruimte zetten.

5. Dooiwater met een spons of doekje

6. De diepvriesruimte droogwrijven.

De koelruimte wordt volautomatisch ontdooid Als de koelmachine loopt, vormen zich dooiwaterdruppels of een laagje rijp op de achterwand van de koelruimte. Dit is normaal. U hoeft de waterdruppels niet af te wissen of de rijp af te schrapen. De achterwand wordt automatisch ontdooid. Het dooiwater loopt via het dooiwatergootje, afb. *. Het dooiwater loopt van het dooiwatergootje naar de koelmachine waar het verdampt. Aanwijzing Dooiwatergootje en afvoergaatje regelmatig schoonmaken, zodat het dooiwater kan weglopen. Schoonmaken van het apparaat m Attentie

Gebruik geen schoonmaak of oplosmiddelen die zand, chloride of zuren bevatten. Geen schurende of krassende sponsjes gebruiken. Op de metalen oppervlakken kan corrosie ontstaan. De legplateaus en voorraadvakken mogen niet in de afwasautomaat gereinigd worden. Ze kunnen vervormen! U gaat als volgt te werk:

1. Vóór het schoonmaken het apparaat

2. Stekker uit het stopcontact trekken of

de zekering losdraaien resp. uitschakelen!

3. Levensmiddelen verwijderen en op

een koele plaats bewaren. De koudeaccu (indien aanwezig) op de levensmiddelen leggen.

4. Wachten tot de rijplaag is ontdooid.

5. Het apparaat schoonmaken met

een zachte doek en lauw water met een scheutje pH neutraal schoonmaakmiddel. Het afwaswater mag niet in de verlichting of via het afvoergat in het verdampingsgedeelte terechtkomen.

6. Deurafdichting alleen met schoon

water schoonmaken en grondig droogwrijven.

7. Na het schoonmaken apparaat weer

aansluiten en inschakelen.

8. Levensmiddelen weer aanbrengen.

Uitvoering Voor het reinigen kunnen alle variabele onderdelen van het apparaat worden verwijderd. Glasplateaus eruit halen Afb. % De glasplateaus optillen, naar voren trekken, laten zakken en zijdelings eruit zwenken.

Afvoergoot voor dooiwater Voor het reinigen van de dooiwaterafvoergoot eruit halen het glasplateau boven de groentelade, afb. !/8. De dooiwater-afvoergoot en het afvoergat regelmatig reinigen met wattenstaafjes o.i.d., zodat het dooiwater goed kan weglopen. Reservoir verwijderen Afb. + Reservoir tot aan de aanslag uittrekken, vooraan optillen en verwijderen. Verlichting (LED) Het apparaat is voorzien van een onderhoudsvrije LED verlichting. Reparaties aan deze verlichting mogen alleen door de Servicedienst of een erkend vakman worden uitgevoerd. Energie besparen Groentelade Afb. , De afschermplaat van de groentelade kan ter reiniging worden verwijderd. De knoppen aan de zijkant na elkaar indrukken en daarbij de afschermplaat van de groentelade nemen.

Legplateaus uit de deur nemen Afb. Legplateaus optillen en verwijderen.

Luchtjes Als u onaangename luchtjes ruikt:

1. Apparaat uitschakelen met de Aan/

2. Alle levensmiddelen uit het apparaat

3. Binnenruimte reinigen (zie hoofdstuk

Schoonmaken van het apparaat).

4. Alle verpakkingen schoonmaken.

5. Sterk ruikende levensmiddelen

luchtdicht verpakken om luchtjes te voorkomen.

6. Apparaat weer inschakelen.

7. Levensmiddelen inruimen.

8. Na 24 uur controleren of er opnieuw

luchtjes zijn ontstaan.

Het apparaat in een droge, goed te ventileren ruimte plaatsen! Het apparaat niet direct in de zon of in de buurt van een warmtebron plaatsen zoals een verwarmingsradiator of een fornuis. Gebruik eventueel een isolatieplaat. Warme gerechten en dranken eerst laten afkoelen, daarna in het apparaat plaatsen. Diepvrieswaren in de koelruimte leggen om ze te ontdooien en de kou van de diepvrieswaren gebruiken om andere levensmiddelen te koelen. Een laag rijp of ijs in de diepvriesruimte regelmatig laten ontdooien. Een laag rijp of ijs vermindert de afgifte van koude aan de diepvrieswaren en verhoogt het energieverbruik. Deuren van het apparaat zo kort mogelijk openen. Om een verhoogd stroomverbruik te vermijden, moet de achterkant van het apparaat af en toe worden gereinigd.

Indien aanwezig: Wandafstandhouder monteren om de geplande energieopname van het apparaat te bereiken (zie montagehandleiding). Een kleinere afstand tot de muur heeft geen nadelige invloed op de werking van het apparaat. Het energieverbruik kan dan iets hoger worden. De afstand van 75 mm mag niet worden overschreden. De ordening van de uitrustingsdelen heeft geen invloed op de energieopname van het apparaat. Flessen of serviesgoed raken elkaar De flessen of het serviesgoed los van elkaar zetten. Bedrijfsgeluiden Heel normale geluiden Brommen De motoren lopen (bijv. koelaggregaten, ventilator). Borrelen, zoemen of gorgelen Koelmiddel stroomt door de buizen. Klikgeluiden Motor, schakelaar of magneetventielen schakelen in/uit. Voorkomen van geluiden Het apparaat staat niet waterpas Het apparaat met behulp van een waterpas stellen. Gebruik hiervoor de schroefvoetjes of leg iets onder het apparaat. Het apparaat staat tegen een ander meubel of apparaat Het apparaat van het meubel of apparaat ernaast wegschuiven. Reservoirs of draagplateaus wiebelen of klemmen Controleer de delen die eruit gehaald kunnen worden en zet ze eventueel opnieuw in het apparaat.

Kleine storingen zelf verhelpen Voordat u de hulp van de Servicedienst inroept: Controleer eerst of u aan de hand van de volgende punten de storing kunt verhelpen. Als u om een monteur vraagt, en het blijkt dat hij alleen maar een advies (bijv. over de bediening of het onderhoud van het apparaat) hoeft te geven om de storing te verhelpen, dan moet u, ook in de garantietijd, de volledige kosten van dat bezoek betalen! Storing Eventuele oorzaak De temperatuur wijkt erg af van de instelling. Oplossing In sommige gevallen is het voldoende om het apparaat gedurende 5 minuten uit te schakelen. Als de temperatuur te warm is: na enkele uren controleren of de temperatuur de temperatuurinstelling genaderd is. Als de temperatuur te koud is: de volgende dag de temperatuur nogmaals controleren. Geen enkele indicatie brandt. Stroomuitval; de zekering is Stekker in het stopcontact steken. Controleer uitgeschakeld; de stekker zit of er stroom is. Controleer de zekeringen. niet goed in het stopcontact. In de koelruimte is het te koud. De temperatuur is te koud ingesteld. Temperatuur warmer instellen (zie hoofdstuk „Instellen van de temperatuur”). De bodem van de koelruimte De dooiwatergoten of het is nat. afvoergat zijn verstopt. De dooiwatergoten en het afvoergaatje schoonmaken (zie „Schoonmaken van het apparaat”). Afb. * De temperatuur in de diepvriesruimte is te warm. De deur van het apparaat werd te vaak geopend. Deur van het apparaat niet onnodig openen. De be en ontluchtingsopeningen zijn afgedekt. Afdekkingen verwijderen. Invriezen van grotere hoeveelheden verse levensmiddelen. Max. invriescapacitiet niet overschrijden. Het presentatielicht is ingeschakeld. Apparaat-zelftest starten (zie het hoofdstuk „Zelftest apparaat”). Na afloop van het programma schakelt het apparaat weer over op het normale gebruik. Het apparaat koelt niet, de temperatuurindicatie en de verlichting branden.

Storing Eventuele oorzaak Op het oppervlak en de Warme en vochtige oplegplaten van het apparaat omgevingstemperaturen versterken het effect. wordt condenswater gevormd. Oplossing Wis het water met een zachte, droge doek weg.

Open het apparaat zo kort mogelijk Let erop dat het apparaat altijd goed gesloten is.

Zelftest apparaat Klantenservice Het apparaat beschikt over een automatisch zelftestprogramma dat de oorzaken van storingen aangeeft die alleen door de Servicedienst verholpen kunnen worden. Adres en telefoonnummer van de Servicedienst in uw omgeving kunt u vinden in het telefoonboek of in de meegeleverde brochure met service-adressen. Geef aan de servicedienst het productnummer (E-Nr.) en het serienummer (FD-Nr.) van het apparaat op. U vindt deze gegevens op het typeplaatje. Afb. . Door vermelding van het fabricaat- en productnummer kunt u onnodige voorrijdkosten vermijden. Zo bespaart u zich de daarmee verbonden meerkosten. Zelftest starten Afb. "

1. Apparaat uitschakelen met de Aan/

Uit-toets 1 en 5 minuten wachten.

2. Apparaat met de toets Aan/Uit 1

inschakelen en binnen de eerste 10 seconden de temperatuurinsteltoets 4 gedurende 3-5 seconden ingedrukt houden, tot de temperatuurindicatie 2 2 °C gaat branden. Het zelftestprogramma start wanneer de temperatuurindicaties na elkaar gaan branden. Wanneer het apparaat na korte tijd de voor de zelftest ingestelde temperatuur aangeeft, is het in orde. Als de indicatie super 3 gedurende 10 seconden knippert, is er sprake van een fout. Neem contact op met de klantenservice. Zelftest apparaat beëindigen Na afloop van het programma schakelt het apparaat weer over op het normale gebruik.

Verzoek om reparatie en advies bij storingen De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen.
