MANUALE UTENTE KDV47VW30 BOSCH

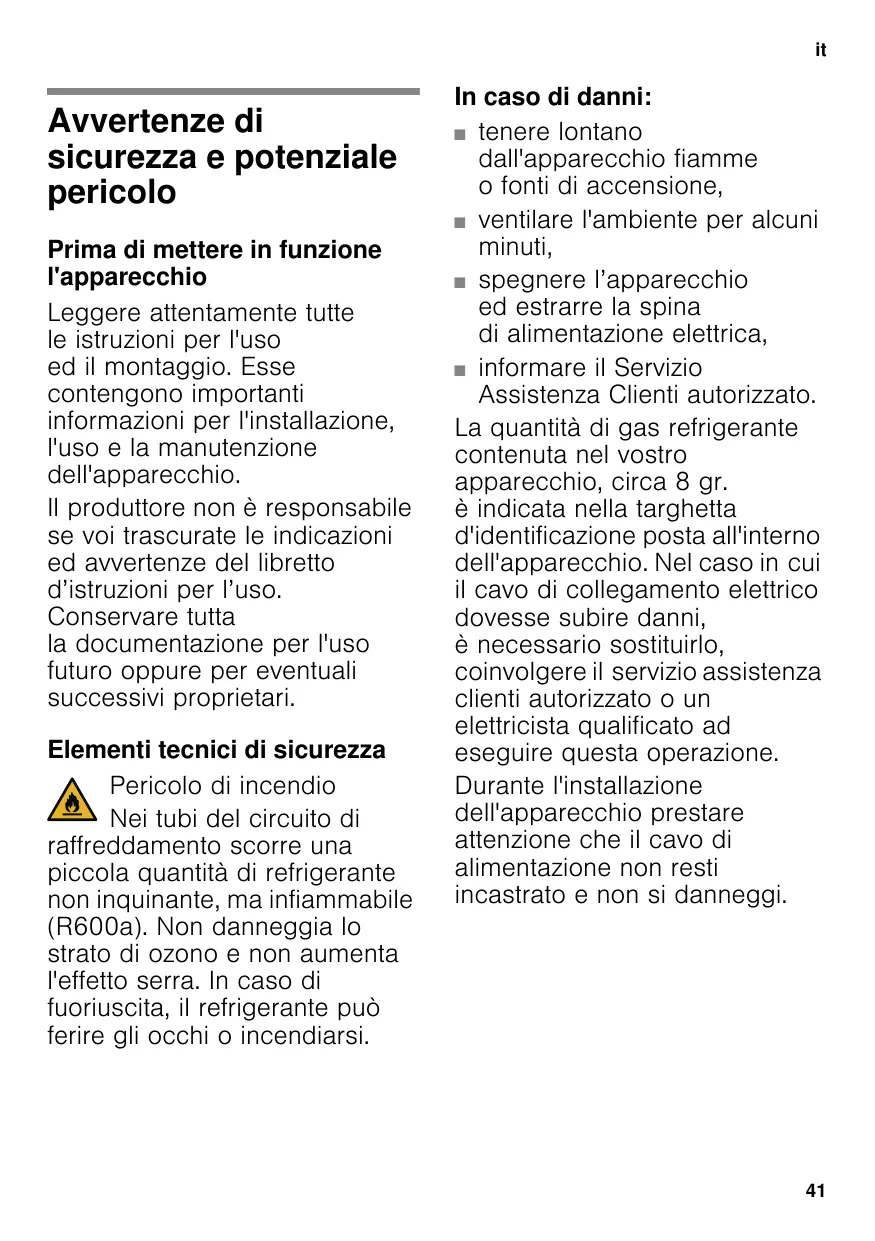

itIndiceitIstruzioni per l'usoFrigorifero combinato Avvertenze di sicurezza e potenziale pericolo Prima di mettere in funzione l'apparecchio Leggere attentamente tutte le istruzioni per l'uso ed il montaggio. Esse contengono importanti informazioni per l'installazione, l'uso e la manutenzione dell'apparecchio. Il produttore non è responsabile se voi trascurate le indicazioni ed avvertenze del libretto d’istruzioni per l’uso. Conservare tutta la documentazione per l'uso futuro oppure per eventuali successivi proprietari. Elementi tecnici di sicurezza Pericolo di incendio Nei tubi del circuito di raffreddamento scorre una piccola quantità di refrigerante non inquinante, ma infiammabile (R600a). Non danneggia lo strato di ozono e non aumenta l'effetto serra. In caso di fuoriuscita, il refrigerante può ferire gli occhi o incendiarsi. In caso di danni: ■ tenere lontano dall'apparecchio fiamme o fonti di accensione, ■ ventilare l'ambiente per alcuni minuti, ■ spegnere l’apparecchio ed estrarre la spina di alimentazione elettrica, ■ informare il Servizio Assistenza Clienti autorizzato. La quantità di gas refrigerante contenuta nel vostro apparecchio, circa 8 gr. è indicata nella targhetta d'identificazione posta all'interno dell'apparecchio. Nel caso in cui il cavo di collegamento elettrico dovesse subire danni, è necessario sostituirlo, coinvolgere il servizio assistenza clienti autorizzato o un elettricista qualificato ad eseguire questa operazione. Durante l'installazione dell'apparecchio prestare attenzione che il cavo di alimentazione non resti incastrato e non si danneggi.

Se il cavo di alimentazione di questo apparecchio subisce danni, deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da persona in possesso di simile qualifica. Le installazioni e le riparazioni eseguite in modo non corretto possono mettere l'utente in grave pericolo. Le riparazioni vanno eseguite dal servizio assistenza clienti autorizzato o da personale qualificato ad eseguire questa operazione. È consentito usare solo parti di ricambio originali del costruttore. Solo con l’impiego di detti componenti il costruttore garantisce che i requisiti di sicurezza del prodotto siano rispettati. Non utilizzare prese multiple, prolunghe o adattatori. Pericolo di incendio Le prese multiple portatili o gli alimentatori portatili possono surriscaldarsi e provocare un incendio. Non collocare prese multiple portatili o alimentatori portatili dietro l'apparecchio.

Non introdurre mai apparecchi elettrici all’interno di questo elettrodomestico (es. apparecchi di riscaldamento, produttori di ghiaccio elettrici ecc.). Pericolo di esplosione! Non sbrinare o pulire mai l’apparecchio con una pulitrice a vapore! Il vapore può raggiungere parti elettriche e provocare un cortocircuito. Pericolo di scossa elettrica! A parte le indicazioni del produttore non adottare ulteriori misure per accelerare lo sbrinamento. Pericolo di esplosione! Non utilizzare oggetti appuntiti o affilati per rimuovere la brina o il ghiaccio. Si rischia di danneggiare i tubi del refrigerante. Il refrigerante fuoriuscito può incendiarsi o provocare lesioni agli occhi. Non conservare nell’apparecchio prodotti contenenti gas propellenti combustibili (per es. bombolette spray) e sostanze esplosive. Pericolo di esplosione!

Non usare impropriamente lo zoccolo, i cassetti estraibili, le porte ecc. come predellino o come sostegno. Per lo sbrinamento e la pulizia estrarre la spina d’alimentazione o disinserire l'interruttore di sicurezza. Estrarre la spina di alimentazione, non tirare il cavo di collegamento. Conservare l'alcol ad alta gradazione soltanto in contenitori ermetici e in posizione verticale. Evitare che oli o grassi imbrattino parti plastiche e le guarnizioni delle porte. Altrimenti le parti plastiche e le guarnizioni delle porte diventano porose. Evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria. Non conservare nel congelatore liquidi in bottiglia e lattine (specialmente le bevande contenenti anidride carbonica).Bottiglie e lattine possono scoppiare! Non mettere in bocca alimenti congelati appena presi dal congelatore. Pericolo di ustioni da freddo!

Evitare il contatto prolungato delle mani con alimenti congelati, ghiaccio o i tubi dell’evaporatore ecc. Pericolo di ustioni da freddo! Per prevenire pericoli per bambini e persone a rischio: Sono esposti a pericolo i bambini e le persone con limiti fisici, psichici o percettivi e le persone sprovviste di sufficiente conoscenza sull'utilizzo sicuro dell'apparecchio. Accertarsi che i bambini e le persone a rischio abbiano compreso i pericoli. Una persona responsabile della sicurezza è tenuta a sorvegliare o istruire i bambini e le persone a rischio in rapporto con l'apparecchio. Permettere l’uso dell’apparecchio solo a bambini di età di 8 anni o superiore. Sorvegliare i bambini durante la pulizia e la manutenzione. Non permettere che i bambini giochino con l'apparecchio.

Non abbandonare parti dell'imballaggio che possano essere fonte di gioco per i bambini. Pericolo di soffocamento causato da scatole di cartone, fogli di plastica, polistirolo! L'apparecchio non è un giocattolo per bambini! Per apparecchi con serratura della porta: conservare la chiave fuori della portata dei bambini! Norme generali L’apparecchio è idoneo per raffreddare e congelare alimenti. Questo apparecchio è destinato all’uso domestico privato nelle famiglie ed all’ambiente domestico. La tenuta ermetica del circuito del freddo è stata controllata. Questo apparecchio è conforme alle vigenti norme di sicurezza per le apparecchiature elettriche ed è schermato contro i radiodisturbi. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.

Avvertenze per lo smaltimento

• Smaltimento dell'imballaggio L'imballaggio ha protetto l'apparecchio da eventuali danni da trasporto. Tutti i materiali impiegati sono EcoCompatibili e riciclabili. Il Vostro contributo: smaltite l'imballaggio secondo la vigenti norme. Chiedere informazioni circa le piattaforme di smaltimento locale alla propria amministrazione comunale.

• Rottamazione di un apparecchio dismesso Gli apparecchi dismessi dispongono ancora di un valore residuo! Un corretto smaltimento nel rispetto dell’ecologia, permette di recuperare materie prime pregiate. Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2012/19/UE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE). Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell’Unione Europea.

m Avviso In caso di apparecchi fuori uso

1. Estrarre la spina di alimentazione.

2. Troncare il cavo elettrico

di collegamento e rimuoverlo unitamente alla spina.

3. Non estrarre i ripiani e i contenitori,

questo rende più difficile ai bambini di entrare nel vano frigo dell'apparecchio!

4. Vietare ai bambini di giocare con

un apparecchio dismesso. Pericolo di asfissia! I frigoriferi contengono gas nel circuito refrigerante e gas nell'isolamento. Refrigerante e gas devono essere smaltiti in modo appropriato. Evitare di danneggiare i raccordi del circuito refrigerante, durante il conferimento dell’apparecchio alla piattaforma di riciclaggio. Dotazione Dopo il disimballo controllare l’apparecchio per accertare eventuali danni di trasporto. In caso di contestazioni rivolgersi al Vs. fornitore, presso il quale l’apparecchio è stato acquistato. La dotazione comprende i seguenti componenti: ■ Apparecchio ■ Accessori (a secondo del modello) ■ Busta con il materiale utile al montaggio ■ Istruzioni per l’uso ■ Istruzioni per il montaggio ■ Libretto del servizio assistenza clienti autorizzato

Allegato di garanzia convenzionale Informazioni sul consumo energetico e sui possibili rumori Osservare la temperatura ambiente e la ventilazione del locale Temperatura ambiente L’apparecchio è progettato per una specifica classe climatica. In funzione di questa, l’apparecchio può essere usato alle seguenti temperature ambientali. La classe climatica è indicata nella targhetta porta-dati. Figura . Classe climatica

Temperatura ambiente ammessa da +10 °C a 32 °C da +16 °C a 32 °C da +16 °C a 38 °C da +16 °C a 43 °C Avvertenza L’apparecchio è perfettamente efficiente nei limiti di temperatura ambiente della classe climatica indicata. Se un apparecchio della classe climatica SN viene messo in funzione a temperature ambiente inferiori, possono essere esclusi danni all’apparecchio fino ad una temperatura di +5 °C. In questo caso, per ridurre una possibile formazione di acqua di condensa, consigliamo di regolare la temperatura minima possibile del frigorifero.

Ventilazione Figura # L’aria sulla parete posteriore dell’apparecchio si riscalda. L’aria riscaldata deve poter defluire liberamente. Altrimenti il refrigeratore deve lavorare di più. Questo aumenta il consumo di energia elettrica. Perciò: evitare assolutamente di coprire o di ostruire le aperture di afflusso e deflusso dell’aria! Collegare l’apparecchio Dopo avere posizionato l’apparecchio, attendere circa 1 ore prima di metterlo in funzione, questo assicura che l’olio lubrificante si raccolga nella parte bassa del motore e non penetri nel circuito di raffreddamento. Pulire l’interno dell’apparecchio prima di attivarne la funzione (vedi capitolo «Pulizia dell’apparecchio»). Collegamento elettrico La presa elettrica deve essere vicino all’apparecchio ed essere accessibile anche al termine dell'installazione dell'apparecchio.

m Avviso Pericolo di scossa elettrica! Se il cavo di alimentazione non è sufficientemente lungo, non utilizzare in nessun caso prese multiple o prolunghe. Contattare il servizio di assistenza clienti per le possibili alternative. L’apparecchio è conforme alla classe di protezione I. Collegare l’apparecchio alla corrente (220-240 V/50 Hz CA) tramite una presa con conduttore di terra installata a norma. La presa deve essere protetta con un fusibile da 10 A a 16 A. Per gli apparecchi che vengono utilizzati in paesi non europei, controllare se la tensione e il tipo di corrente indicati corrispondono ai valori della rete elettrica locale. Questi dati sono disponibili sulla targhetta identificativa, figura .. m Avviso I nostri apparecchi possono essere collegati ad un inverter sinusoidale di rete. Gli inverter di rete vengono utilizzati in abbinamento a impianti fotovoltaici e collegati direttamente alla rete elettrica pubblica. Usare inverter sinusoidali nel caso di soluzioni speciali (es. imbarcazioni oppure nelle baite in montagna), laddove non sia disponibile un collegamento elettrico diretto alla rete pubblica.

Conoscere l’apparecchio Elementi di comando Figura "

Svolgere l’ultima pagina con le figure. Questo libretto d’istruzioni per l’uso è valido per vari modelli, pertanto le dotazioni possono variare. Nelle illustrazioni sono possibili differenze. Figura ! 1-4

Elementi di comando Ripiano di vetro nel congelatore Illuminazione (LED) Ripiano di vetro nel frigorifero Cassetto per verdure Piedini regolabili Balconcino della porta Ripiano per bottiglie grandi

Congelatore Frigorifero

Pulsante Acceso/Spento Serve per accendere e spegnere l’intero apparecchio. Indicatore temperatura del frigorifero I numeri corrispondono alle temperature del frigorifero regolate in °C. Indicatore super-congelamento È accesa solo quando il supercongelamento è in funzione. Pulsante di regolazione temperatura frigorifero Con il pulsante si regola la temperatura del frigorifero.

Accendere l’apparecchio Figura " Accendere l’apparecchio con il pulsante Acceso/Spento 1. L’apparecchio inizia a raffreddare. Quando la porta è aperta l’illuminazione è accesa. Consigliamo una regolazione di +4 °C. Istruzioni per il funzionamento

Dopo l’accensione possono trascorrere diverse ore prima che le temperature regolate vengano raggiunte. Durante questo periodo evitare di introdurre alimenti nell’apparecchio. Durante il funzionamento del refrigeratore, sulla parete posteriore nel frigorifero si formano goccioline d’acqua o brina, ciò è determinato dal funzionamento. Non è necessario raschiare lo strato di brina o asciugare le goccioline d’acqua. La parete posteriore si sbrina automaticamente. L’acqua di sbrinamento si raccoglie nel convogliatore di scarico, figura *, scorre sul gruppo frigorifero e qui evapora. Il perimetro anteriore dell’apparecchio è leggermente caldo, questo impedisce la formazione di condensato nella zona della guarnizione della porta. Se la porta del congelatore, dopo averla chiusa, oppone resistenza ad una nuova apertura, attendere un attimo finché le pressioni interne non si siano compensate.

A causa del sistema di raffreddamento, le griglie di congelamento in più punti possono ricoprirsi rapidamente di brina. Ciò non influenza il funzionamento o il consumo di energia elettrica. Lo sbrinamento diventa necessario solo quando su tutta la superficie della griglia di congelamento si è formato uno strato di brina o ghiaccio con uno spessore superiore a 5 mm. Regolare la temperatura Figura " Frigorifero La temperatura può essere regolata da +2 °C a +8 °C. Premere ripetutamente il pulsante di regolazione temperatura 4 finché non è viene raggiunta la temperatura del frigorifero desiderata. L’ultimo valore regolato viene memorizzato. La temperatura regolata è visualizzata nel display della temperatura 2. Congelatore La temperatura nel congelatore dipende dalla temperatura del vano frigorifero. Più basse temperature del frigorifero provocano anche più basse temperature del congelatore.

Capacità utile totale Considerare le zone più fredde nel frigorifero I dati di volume utile sono indicati sulla targhetta d'identificazione dell'apparecchio. Figura . La circolazione dell’aria nel frigorifero, genera delle zone con temperature differenti:

Il frigorifero Il frigorifero è il luogo di conservazione ideale per alimenti pronti, prodotti da forno, conserve alimentari, latte condensato e formaggi duri.

Tenere presente nella sistemazione Avvertenza Conservare nella zona più fredda gli alimenti delicati (per es. pesce, salsiccia, carne). La zona meno fredda è nella parte più alta della porta. Avvertenza Conservare nelle zone meno fredde ad es. formaggio duro e burro. Il formaggio può così continuare a diffondere il suo aroma e il burro resta spalmabile. Sistemare gli alimenti ben confezionati oppure coperti. Aroma, colore e freschezza sono salvaguardati. Inoltre si evitano passaggi di aromi o alterazioni del colore di contenitori plastici. Avvertenza Evitare che gli alimenti vengano a contatto con la parete di fondo. In tal caso la circolazione dell’aria viene impedita. Durante il funzionamento attivo, le confezioni degli alimenti possono attaccarsi alla parete di fondo. La zona più fredda è nel contenitore estraibile. Figura $ Congelatore Usare il congelatore

Per conservare alimenti surgelati. Per produrre cubetti di ghiaccio. Per il congelamento di alimenti. Avvertenza Attenzione che la porta del congelatore sia chiusa correttamente! Se la porta è aperta gli alimenti surgelati si scongelano. Il congelatore forma molto ghiaccio. Inoltre: spreco di energia a causa di alto consumo di corrente elettrica!

Max. capacità di congelamento Indicazioni sulla max. possibilità di congelamento in 24 ore sono riportate sulla targhetta d’identificazione. Figura . Congelamento di alimenti freschi Per il congelamento utilizzare solo alimenti freschi ed integri. Per conservare al meglio valore nutritivo, aroma e colore, sbollentare la verdura prima di congelarla. Non è necessario sbollentare melanzane, peperoni, zucchine ed asparagi. In libreria sono reperibili pubblicazioni sul congelamento e la sbollentatura. Avvertenza Non mettere gli alimenti da congelare in contatto con quelli congelati.

Sono idonei per il congelamento: Prodotti da forno, pesce e frutti di mare, carne, selvaggina, pollame, verdura, frutta, erbe aromatiche, uova senza guscio, latticini, come formaggio, burro e ricotta, pietanze pronte e residui vivande, come minestre, piatti unici, carne e pesce cotti a fuoco lento, vivande di patate, sformati e dolciumi.

Non sono idonei per il congelamento: Tipi di ortaggi, che solitamente si consumano crudi, come insalate in foglia o ravanelli, uova nel guscio, uva, mele intere, pere e pesche, uova sode, yogurt, latte cagliato, panna acida, crème fraîche e maionese. Confezionamento di alimenti surgelati Conservare gli alimenti in confezioni ermetiche, per evitare che perdano il loro gusto o possano essiccarsi.

1. Introdurre l’alimento nella confezione.

2. Fare uscire l’aria.

3. Chiudere la confezione

4. Scrivere sulla confezione il contenuto

e la data di congelamento. Imballaggio idoneo: pellicola di plastica, pellicola tubolare di polietilene, fogli di alluminio, contenitori per surgelati. Questi prodotti sono in vendita nel commercio specializzato. Imballaggio non idoneo: carta per imballaggio, carta pergamena, cellofan, sacchetti per rifiuti e sacchetti per la spesa usati. Sono idonei per chiudere le confezioni: anelli di gomma, clip di plastica, fili per legare, nastri adesivi resistenti al freddo e simili. I sacchetti e la pellicola tubolare di polietilene possono essere sigillati mediante saldatura con un apposito apparecchio.

Durata di conservazione dei surgelati La durata di conservazione dipende dal tipo di alimento. Ad una di temperatura di -18 °C: ■ Pesce, salsiccia, pietanze pronte, prodotti da forno: fino a 6 mesi ■ Formaggio, pollame, carne: fino a 8 mesi ■ Verdura, frutta: fino a 12 mesi Accendere e spegnere Figura " Premere ripetutamente il pulsante di regolazione temperatura 4, finché non si accende la spia super 3. Dopo 2½ giorni il super-congelamento si disinserisce automaticamente. Decongelare surgelati A seconda del genere e dell’uso, utilizzare una delle seguenti possibilità:

Super-congelamento Per conservare vitamine, valori nutritivi, aspetto e gusto, gli alimenti devono essere congelati completamente, anche nell’interno, nel tempo più breve possibile. Per evitare un indesiderato aumento della temperatura, inserire il supercongelamento alcune ore prima di introdurre alimenti freschi. In linea di massima sono sufficenti 4– 6 ore. Dopo l’inserimento l’apparecchio funziona costantemente, nel congelatore si raggiunge una temperatura molto bassa. Se si vuole utilizzare la max. possibilità di congelamento, il super-congelamento deve essere attivato 24 ore prima di introdurre gli alimenti freschi. Le quantità di alimenti più piccole (fino ad 2 kg) possono essere congelate senza super-congelamento.

a temperatura ambiente nel frigorifero nel forno elettrico, con/senza ventola aria calda nel forno a microonde m Attenzione Non ricongelare gli alimenti parzialmente o completamente decongelati. Questi possono essere di nuovo congelati solo dopo avere preparato (mediante qualsiasi tipo di cottura) pietanze pronte all’uso. Non utilizzare più la durata max. di conservazione.

Dotazione (non in tutti i modelli) Ripiani in vetro Figura % I ripiani interni possono essere spostati secono la necessità: A tal fine tirare il ripiano verso l’esterno, sollevarlo avanti e poi estrarlo. Cassetto per verdure con regolatore di umidità Figura & Per creare il clima di conservazione ottimale per verdura e frutta, a seconda della quantità conservata, dal cassetto per verdure si può regolare l’umidità dell’aria:

piccole quantità di frutta e verdura – alta umidità dell’aria grandi quantità di frutta e verdura – minore umidità dell’aria Avvertenze ■ Per la conservazione ottimale della qualità e dell’aroma di frutta (ad es. ananas, banane, papaie ed agrumi) e verdura (ad es. melanzane, cetrioli, zucchine, peperoni, pomodori e patate) che temono il freddo, conservarle fuori del frigorifero a temperature di +8 °C a +12 °C circa. ■ A seconda della quantità e del tipo del prodotto conservato, nel cassetto per verdure può formarsi condensa. Rimuovere la condensa con un panno asciutto e adattare l’umidità dell’aria nel cassetto per verdure con il regolatore di umidità.

Ripiano bottiglie Figura ' Sul ripiano bottiglie si possono deporre in sicurezza le bottiglie. Il supporto è variabile. Ferma bottiglie Figura ( Il ferma bottiglie impedisce la caduta delle bottiglie durante l’apertura o la chiusura della porta. Vaschetta per ghiaccio Figura )

1. Riempire la vaschetta del ghiaccio

per ¾ con acqua e riporla nel congelatore.

2. Staccare la vaschetta del ghiaccio

eventualmente attaccata solo con un oggetto non acuminato (manico di cucchiaio).

3. Per staccare i cubetti di ghiaccio

mettere brevemente la vaschetta sotto acqua corrente oppure torcerla leggermente.

Adesivo «OK» (non in tutti i modelli) Con l'adesivo «OK» è possibile controllare se nel frigorifero sono stati raggiunti i range di temperatura sicuri consigliati per gli alimenti (+4 °C o temperatura inferiore). Se l'adesivo non indica «OK», ridurre progressivamente la temperatura. Avvertenza Dopo la messa in funzione dell'apparecchio possono passare fino a 12 ore prima che sia raggiunta la temperatura regolata. Mettere fuori servizio l’apparecchio Quando non si usa l'apparecchio per un lungo periodo:

1. Spegnere l’apparecchio.

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza.

3. Pulire l’apparecchio.

4. Lasciare aperta la porta

dell’apparecchio. Scongelamento Sbrinare il congelatore Corretta regolazione Spegnere e mettere fuori servizio l'apparecchio Disattivare l'apparecchio Figura " Premere il pulsante Acceso/Spento 1. Il display della temperatura 2 si spegne e il refrigeratore si ferma. Per evitare che gli alimenti si scongelino, anche parzialmente, il congelator non sbrina automaticamente. Uno spesso strato di ghiaccio impedisce il passaggio del freddo ai prodotti congelati ed aumenta il consumo di corrente elettrica. Eliminare regolarmente lo strato di brina. m Attenzione Non raschiare lo strato di brina oppure il ghiaccio con un coltello o con un oggetto acuminato. Non raschaire lo strato di brina o ghiaccio con un coltello e oggetto metallico acuminato; si danneggia il circuito refrigerante. Il gas fuoriuscendo sotto effetto della pressione, può provocare infiammazione agli occhi. Procedere come segue:

Avvertenza Inserire il super-congelamento ca. 4 ore prima dello sbrinamento, per portare gli alimenti ad una temperatura molto bassa e poterli così conservare più a lungo a temperatura ambiente.

1. Estrarre gli alimenti congelati,

e conservarli provvisoriamente in un luogo fresco.

2. Spegnere l’apparecchio.

3. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza.

4. Per accelerare lo sbrinamento,

mettere nel congelatore, su sottopentola, una pentola con acqua bollente.

5. Asciugare l’acqua di sbrinamento

con un panno o una spugna.

6. Asciugare con cura il congelatore.

7. Accendere di nuovo l’apparecchio.

8. Introdurre di nuovo i cibi congelati.

Il frigorifero si sbrina automaticamente Durante il funzionamento del refrigeratore, sulla parete posteriore del frigorifero si formano gocce di condensa oppure brina. Questo dipende dal funzionamento. Non è necessario asciugare le gocce di rugiada oppure rimuovere la brina. La parete posteriore si sbrina automaticamente. L'acqua di sbrinamento scorre nel relativo convogliatore, figura *. Dal convogliatore di scarico l’acqua di sbrinamento scorre sul gruppo frigorifero e qui evapora.

Avvertenza Affinché l’acqua di sbrinamento possa defluire, mantenere pulito il convogliatore dell’acqua di sbrinamento ed il foro di scarico. Pulizia dell’apparecchio m Attenzione

Non utilizzare prodotti per pulizia e solventi chemici contenenti sabbia, cloro o acidi. Non usare spugne abrasive o spugne che graffiano. Sulle superfici metalliche potrebbe formarsi macchie da corrosione. Non lavare i ripiani ed i contenitori nella lavastoviglie. Questi elementi si possono deformare! Procedere come segue:

1. Prima di iniziare la pulizia spegnere

2. Estrarre la spina di alimentazione

o disinserire il dispositivo elettrico di sicurezza!

3. Estrarre gli alimenti e conservarli in un

luogo fresco. Disporre l'accumulatore del freddo (se disponibile) sugli alimenti.

4. Attendere lo sbrinamento dello strato

5. Pulire l’apparecchio con un panno

morbido, acqua tiepida e poco detergente a pH neutro. L'acqua di lavaggio non deve penetrare nell'illuminazione o, attraverso il foro di scarico, nella zona di evaporazione.

6. Lavare la guarnizione della porta solo

con acqua pulita e poi asciugarla con cura.

7. Dopo la pulizia: ricollegare

ed accendere l’apparecchio.

8. Introdurre di nuovo gli alimenti.

Rimozione dei balconcini dalla porta Figura Sollevare ed estrarre i balconcini. Dotazione Nel caso che si avvertano odori sgradevoli: Per la pulizia tutte le parti mobili dell’apparecchio possono essere estratte. Estrarre i ripiani di vetro Figura % Sollevare il ripiani di vetro, tirarli in avanti, abbassarli e ruotarli lateralmente. Convogliatore dell’acqua di sbrinamento Per pulire il convogliatore dell’acqua di sbrinamento estrarre il ripiano di vetro sopra il cassetto verdura, figura !/8. Per fare defluire l’acqua di sbrinamento, pulire regolarmente il convogliatore di scolo dell’acqua di sbrinamento ed il foro di scarico con bastoncini cotonati o simili. Estrarre i contenitori Figura + Estrarre i contenitori fino all’arresto, sollevarli avanti ed estrarli. Cassetto per verdure Figura , Il pannello anteriore del cassetto verdura può essere rimosso per la pulizia. Premere consecutivamente i pulsanti laterali e ciò facendo rimuovere il pannello del cassetto verdura. Odori

1. Accendere l’apparecchio con il

pulsante Acceso/Spento. Figura "/1

2. Estrarre tutti gli alimenti

3. Pulire l’interno dell’apparecchio (vedi

capitolo «Pulizia dell’apparecchio»).

4. Pulire tutte le confezioni.

5. Per impedire la formazione di odore,

confezionare ermeticamente gli alimenti che emanano forte odore.

6. Accendere di nuovo l’apparecchio.

7. Sistemare gli alimenti.

8. Dopo 24 ore controllare se

si è di nuovo sviluppato odore. Illuminazione (LED) L’apparecchio è dotato di un’illuminazione a LED esente da manutenzione. Riparazioni a questa illuminazione deve essere eseguite solo dal Servizio Assistenza Clienti autorizzato.

Installare l’apparecchio un in ambiente asciutto ventilabile. L’apparecchio non deve essere esposto direttamente al sole o vicino ad una fonte di calore (per es. calorifero, stufa). Altrimenti usare un pannello isolante. Lasciare raffreddare gli alimenti e le bevande, se caldi, prima di introdurli nell’apparecchio. Per scongelare un alimento surgelato metterlo nel frigorifero, si utilizza così il freddo del surgelato per il raffreddamento degli alimenti. Sbrinare regolarmente lo strato di brina nel congelatore. Uno spesso strato di ghiaccio impedisce il passaggio del freddo agli alimenti congelati ed aumenta il consumo d’energia elettrica. Aprire la porta dell’apparecchio il tempo più breve possibile. Per evitare un elevato consumo di energia elettrica, pulire di tanto in tanto la parte posteriore dell’apparecchio. Se disponibile: Per evitare sprechi di energia, applicare i distanziatori dal muro (vedi Istruzioni per il montaggio). Una minore distanza dal muro non influisce sulla funzionalità dell’apparecchio. Può tuttavia causare una piccola aumentazione di assorbimento di energia. Non superare la distanza di 75 mm. La disposizione delle parti dell'attrezzatura non ha influenza sull'assorbimento di energia dell'apparecchio. Rumori di funzionamento Rumori normali Ronzio Motori in funzione (ad es. gruppi frigoriferi, ventilatore). Gorgoglìo, scroscio o fruscìo Derivano dal gas refrigerante, che circola nei i raccordi del circuito refrigerante. Breve scatto Motore, interruttori ed elettrovalvole s'inseriscono/disinseriscono. Evitare i rumori L'apparecchio non è correttamente livellato Livellare l'apparecchio con una livella a bolla d'aria. A tal fine utilizzare i piedini a vite o inserire uno spessore. L'apparecchio è in contatto laterale Allontanare l'apparecchio dai mobili o apparecchi con i quali è in contatto. I contenitori o i ripiani traballano o non sono correttamente inseriti Controllare le parti estraibili ed eventualmente inserirle di nuovo correttamente. I contenitori all’interno dell’apparecchio si toccano tra loro Allontanare un poco le bottiglie o i contenitori.

Eliminare piccoli guasti Prima di rivolgersi al customer service: provare ad eliminare autonomamente l’inconveniente con l’aiuto delle seguenti istruzioni. L’intervento del Servizio Assistenza Clienti in caso di corretto funzionamento del prodotto, è a carico del consumatore. Guasto Causa possibile La temperatura si discosta notevolmente dalle impostazioni iniziali. Rimedio In alcuni casi basta spegnere l'apparecchio per 5 minuti. Se la temperatura è troppo alta, controllare dopo qualche ora se vi è stata una normalizzazione della temperatura. Se la temperatura è troppo bassa, ricontrollare la temperatura il giorno seguente. Tutte le spie spente. Interruzione dell’energia elettrica; è scattato il dispositivo elettrico di sicurezza; la spina d’alimentazione non è inserita correttamente. La temperatura nel frigorifero è troppo bassa. La temperatura è regolata su Regolare una temperatura più alta (vedi il valori troppo bassi. capitolo «Regolare la temperatura»). Il fondo del vano frigorifero è bagnato. I convogliatori di scolo Pulire i convogliatori dell’acqua di sbrinamento dell’acqua di sbrinamento o il ed il foro di scarico (vedi «Pulire foro di scarico sono otturati. l’apparecchio»). Figura * La temperatura nel congelatore è troppo alta. Frequente apertura Non aprire inutilmente la porta della porta dell’apparecchio. dell’apparecchio. Collegare la spina di alimentazione. Controllare se vi è energia elettrica e controllare il dispositivo elettrico di sicurezza. I passaggi dell’aria Liberare le aperture. per l’areazione sono ostruiti. Congelamento di grandi quantità di alimenti freschi. L’apparecchio non raffredda, Il programma «dimostrativo» è attivo. le spie di temperatura e l’illuminazione sono accese. Non superare la quantità massima di congelamento. Avviare l’autotest dell’apparecchio (vedi capitolo «Autotest dell’apparecchio»). Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.

Guasto Causa possibile Rimedio Sulla superficie Temperature ambiente calde Asciugare l'acqua con un panno morbido e dell'apparecchio e sui ripiani ed umide amplificano asciutto. dell'apparecchio si forma l'effetto. ■ Aprire l'apparecchio nel più breve tempo condensa. possibile. ■ Prestare attenzione che l'apparecchio sia sempre chiuso correttamente. Autotest dell’apparecchio Questo apparecchio dispone di un programma automatico di autotest che individua cause ed inconvenienti che possono essere eliminati solo dal Servizio Assistenza Clienti. Avviare l’autotest dell’apparecchio Figura "

1. Spegnere l’apparecchio con

il pulsante Acceso/Spento 1 ed attendere 5 minuti.

2. Accendere l’apparecchio con

il pulsante Acceso/Spento 1 ed entro i 10 secondi seguenti mantenere premuto per 3-5 secondi il pulsante di regolazione temperatura 4 finché il display della temperatura 2 non indica 2 °C. Il programma di autotest si avvia se i display della temperatura si accendono entrambi.

Se l’apparecchio dopo breve tempo visualizza la temperatura regolata prima dell’autotest, tutto è regolare. Se la spia super lampeggia 3 per 10 secondi, è presente un malfunzionamento. Informare il Servizio Assistenza Clienti. Terminare l’autotest dell’apparecchio Alla fine del programma l’apparecchio passa in modalità funzionamento automatico.

Servizio di assistenza clienti Trovate un centro del servizio di assistenza clienti nelle vostre vicinanze nell'elenco telefonico o nella rubrica del servizio di assistenza clienti. Comunicate al servizio di assistenza la sigla del prodotto (E-Nr.) e il numero di fabbricazione (FD-Nr.) dell'apparecchio. Trovate questi dati sulla targhetta identificativa. Figura . Indicando il prodotto e il numero di fabbricazione contribuite ad evitare interventi a vuoto e a evitare spese supplementari. Ordine di riparazione e consulenza in caso di guasti Trovate i dati di contatto di tutti i paesi nell’accluso elenco dei centri di assistenza clienti.
