GEBRUIKSAANWIJZING NRS9182BBK GORENJE

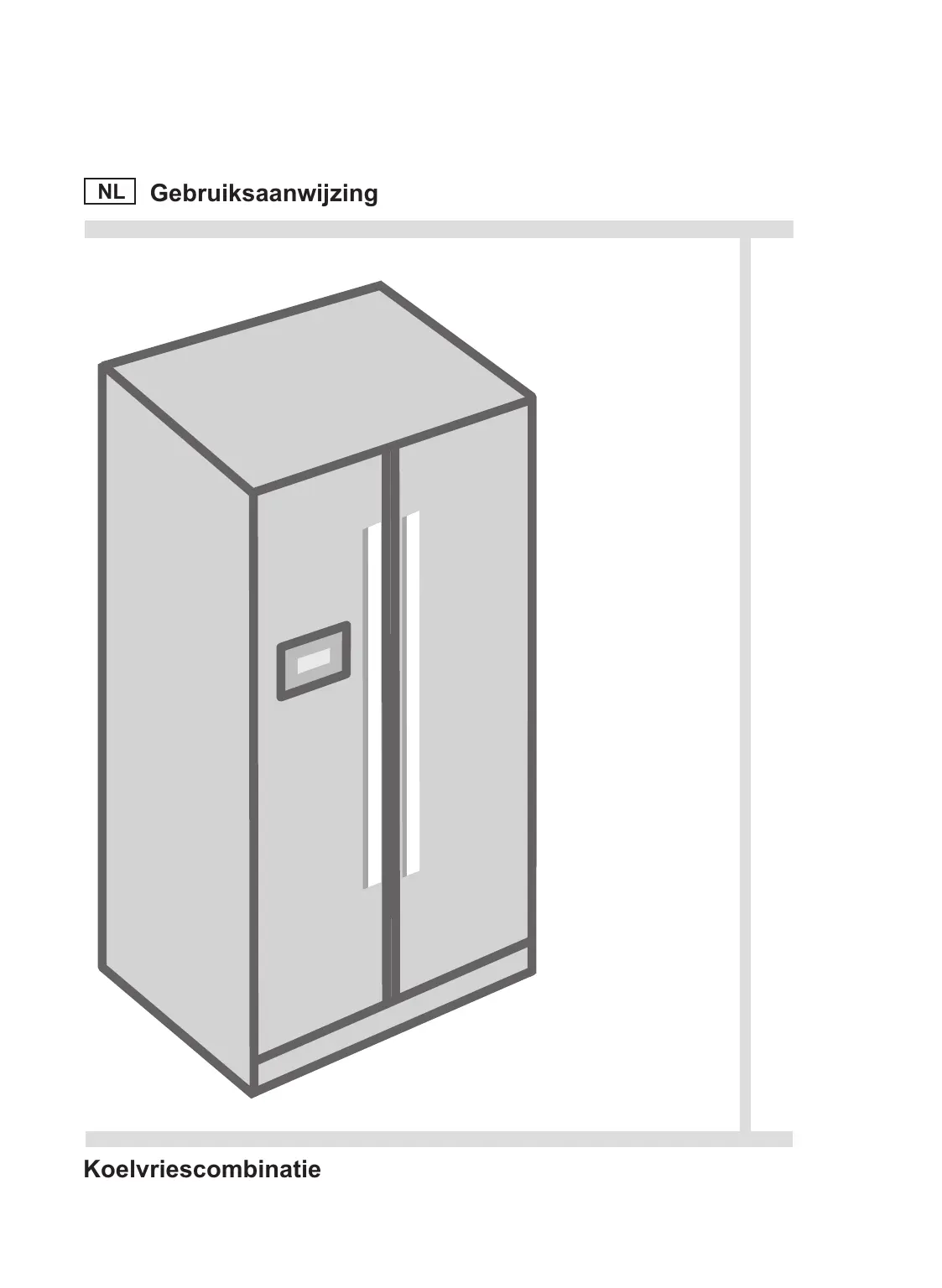

NL Gebruiksaanwijzing

Verwijdering van gebruikte elektrische en elektronische apparatuur De betekenis van het symbool op het product, de accessoire of de verpakking geeft aan dat dit product niet mag worden behandeld als huishoudelijk afval. Gelieve zich te ontdoen van deze apparatuur bij uw inzamelpunt voor de recycling afval van elektrische en elektronische apparatuur. In de Europese Unie en andere Europese landen bestaan gescheiden inzamelsystemen voor gebruikte elektrische en elektronische producten. Door te zorgen voor de juiste afvoer van dit product, voorkomt u mogelijk gevaar voor het milieu en de gezondheid van de mens, dat zou kunnen worden veroorzaakt door foutieve verwerking van dit product. De recycling van materialen draagt bij tot het behoud van natuurlijke hulpbronnen. Gelieve zich dus niet van uw oude elektrische en elektronische apparatuur te ontdoen samen met het huishoudelijk afval. Neem voor meer gedetailleerde informatie over het recyclen van dit product contact op met uw gemeente, de vuilnisdienst of de winkel waar u het product heeft gekocht.

NEEM DE OMGEVINGSTEMPERATUUR IN ACHT.

Deze koelkast is ontworpen voor gebruik in een omgevingstemperatuur, gespecificeerd door de categorie, aangegeven op het typeplaatje. Klimaatcategorie Omgevingstemperatuur SN +10°C tot +32°C N +16°C tot +32°C ST +16°C tot +38°C T

+16°C tot +43°C OPMERKING De temperatuur in de koelkast kan worden beïnvloed door factoren zoals de plaats van de koelkast, de omgevingstemperatuur en de frequentie van opening van de deur.

VEILIGHEIDSWAARSCHUWING Dit apparaat bevat een bepaalde hoeveelheid isobutaan koelmiddel (R600a), een natuurlijk gas met een hoge milieu-compatibiliteit dat echter ook brandbaar is. Bij transport en installatie van het apparaat moet erop worden toegezien dat geen delen van het koelcircuit beschadigd worden. Lekkend koelmiddel uit leidingen kan vlam vatten of tot oogletsel leiden. Vermijd bij lekken contact met open vuur of potentiële ontstekingsbronnen en lucht de ruimte waarin het apparaat zich bevindt voor enkele minuten. • Om de vorming van een brandbaar gas-luchtmengsel bij een lek in het koelcircuit te voorkomen, is de grootte van de ruimte, waarin het apparaat worden geplaatst afhankelijk van de hoeveelheid koelmiddel. De kamer moet een grootte hebben van 1 m³ per 8g R600a koelmiddel in het apparaat. De hoeveelheid koelmiddel wordt weergegeven op het typeplaatje in het apparaat. • Neem nooit een apparaat in gebruik, dat tekenen van schade vertoont. Neem in geval van twijfel contact op met uw dealer.

RoHS (Richtlijn 2011/65/EU) Conformiteitsnormen Dit product is milieuvriendelijk en duurzaam, vrij van Pb, Cd, Cr +6, Hg, PBB's en PBDE's beperkt, in overeenstemming met de Richtlijn.

Inhoudsopgave Zorg voor de veiligheid ········································ 1 ~ 2 Handleiding voor de installatie ·································· 3 Controlepaneel ·························································· 4 Temperatuurcontrole ················································· 5 Hoe interieuronderdelen te gebruiken ················· 6 ~ 7 Hoe de dispenser te gebruiken ································· 8 Hoe de automatische ijsmaker te gebruiken ············· 8 Zorg & reiniging ························································· 9 Voordat u de servicemonteur belt ... ······················· 11 Er is iets vreemds gaande? Maakt u geen zorgen. Hier is het antwoord. ·································· 12 Voorbereiding voor installatie ·································· 13 Als de koelkast niet door de deur kan tijdens de installatie, ga dan als volgt te werk ···················· 14 Koelkastnivellering & Aanpassing van de deuren (indien gewenst)······················································· 16 Hoe de waterleiding te installeren ··························· 17

Bewaar deze instructies voor uw eigen veiligheid! Lees deze veiligheidsinstructies zorgvuldig door en houd de handleiding bij de hand voor toekomstig gebruik.

Duidt op de mogelijkheid van gevaar voor dood of ernstig letsel. Duidt op risico van persoonlijk letsel of materiële schade.

Andere tekens NIET verwijderen of uit elkaar halen! Neem de stekker uit het stopcontact / lichtnet! NEE, NIET DOEN...

Gebruik nooit een beschadigd netsnoer, stekker of los stopcontact. Er bestaat een risico van brand, elektrische schokken of ernstig letsel Neem het apparaat nooit uit het net door aan het netsnoer te trekken. Pak altijd stevig de stekker vast. Laat het snoer vanuit het stopcontact naar beneden gericht zijn. Als het omhoog is gericht, wordt het snoer bij de stekker gebogen en kan beschadigen, hetgeen kan leiden tot elektrische schok of brand. Laat het netsnoer niet in aanraking komen met of langs verwarmingsapparaten lopen. Het netsnoer kan beschadigd raken, hetgeen kan resulteren in elektrische schokken.

Zorg ervoor de instructies te bewaren en na te volgen.

Let op! 1. Indien het netsnoer beschadigd raakt, moet het om gevaar te voorkomen, worden vervangen door een bevoegd persoon. 2. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of met gebrek aan ervaring en kennis, tenzij onder toezicht of na het verkrijgen van instructies over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

WAARSCHUWING Zorg ervoor dat het netsnoer niet bekneld raakt door de koelkast of door andere (zware) voorwerpen. Maak geen knikken in het netsnoer. Als het snoer beschadigd is of ontbloot, kan dat brand of elektrische schokken veroorzaken. Pak nooit het netsnoer of de stekker met natte handen. Er bestaat een risico van elektrische schokken. Zorg voor randaarde. Controleer of uw stopcontact geaard is. Er bestaat een risico van elektrische schokken Sluit niet meerdere apparaten aan op hetzelfde stopcontact. MHet kan oververhitting en/of brand veroorzaken. Gebruik een aarding, uitsluitend geschikt voor de koelkast.

Giet of sproei nooit water in de koelkast (zowel binnen als buiten). Elektrische isolatie wordt verzwakt, hetgeen kan resulteren in elektrische schokken. Laat kinderen niet aan de koelkastdeur hangen. De koelkast kan vallen en letsel veroorzaken. Repareer, demonteer of wijzig nooit zelf iets aan de koelkast. Er bestaat een risico van persoonlijk letsel of schade aan de koelkast. Aanbevolen wordt elke ingreep te laten uitvoeren door een bevoegd persoon Bewaar nooit brandbaar gas of vloeistof in de koelkast.Gebruik nooit ontvlambare gassen, benzeen, thinner, benzine, spray enz. in de buurt van de koelkast. Er bestaat een risico van brand, explosie, persoonlijk letsel of schade. Installeer de koelkast niet op een natte vloer of op een plek met te veel vocht. De elektrische isolatie wordt verzwakt, hetgeen kan resulteren in risico van elektrische schokken. Controleer of de stekker niet is losgeraakt van het stopcontact. De elektrische isolatie wordt verzwakt, hetgeen kan leiden tot elektrische schokken. Plaats geen voorwerpen met water of vloeistoffen op de koelkast. Water kan in de koelkast worden gemorst, hetgeen kan leiden tot elektrische schokken of schade.

Installeer de koelkast niet op een natte vloer of op een plek met te veel vocht. De elektrische isolatie wordt verzwakt, hetgeen kan resulteren in risico van elektrische schokken. Controleer of de stekker niet is losgeraakt van het stopcontact. De elektrische isolatie wordt verzwakt, hetgeen kan leiden tot elektrische schokken Plaats geen voorwerpen met water of vloeistoffen op de koelkast. Water kan in de koelkast worden gemorst, hetgeen kan leiden tot elektrische schokken of schade Verplaats of verwijder geen legplanken of bakken terwijl er zich levensmiddelen en dozen op bevinden. Harde bakken of dozen (van glas, metaal etc.) kunnen bij vallen letsel veroorzaken en glasplaten en andere onderdelen breken. Bewaar nooit brandbaar gas of vloeistof in de koelkast. Indien er in de buurt van de koelkast of in de keuken een gaslek wordt ontdekt, direct ventileren zonder aan de stekker van de koelkast te komen. Bewaar in de koelkast geen medicijnen of monsters voor wetenschappelijk onderzoek, die strikte temperatuurregeling nodig hebben. Vervang zelf geen zekering of LED-lamp. Bel de servicemonteur voor vervanging. Wanneer u zich ontdoet van uw oude koelkast, zorg dan eerst voor demontage van de deuren. Kinderen kunnen in een verlaten koelkast worden opgesloten en stikken. Steek geen vingers of handen in de bodem van de koelkast, vooral niet aan de achterzijde. U kunt zich verwonden aan scherpe metalen randen of een elektrische schok krijgen. Wanneer u bemerkt, dat het netsnoer is beschadigd of doorgesneden, bel dan onmiddellijk de servicemonteur.

LET OP! Koppel de koelkast los van het net, als deze voor een lange tijd niet zal worden gebruikt. Eet nooit bedorven of slechte etenswaren. Etenswaren, die te lang in de koelkast bewaard worden kunnen in kwaliteit achteruitgaan en zelfs bederven. Bij het verplaatsen van de koelkast (horizontaal of schuin), zijn 2 personen nodig om hem vast te houden. (Eén moet de bovenste twee grepen vasthouden, terwijl de ander de greep aan de bodem vastpakt). Het is zeer gevaarlijk om andere onderdelen vast te pakken vanwege de kans op glijden. Raak nooit levensmiddelen en dozen, in het bijzonder van metaal in het vriesvak met natte handen aan. U kunt winterhanden of zelfs bevriezingen oplopen. Plaats nooit flessen en glazen in het vriesvak. Glazen verpakkingen en flessen kunnen breken en verwondingen veroorzaken. Zorg ervoor het wiel eerst omhoog te draaien voordat u de koelkast verplaatst. De wielen kunnen beschadigingen of krassen veroorzaken op de vloer. Indien u de koelkast wilt verplaatsen over langere afstand, vergeet dan niet de losse delen in het interieur stevig vast te zetten met tape. De delen kunnen anders tegen elkaar botsen en breken.

Installatie handboek Lees deze veiligheidsinstructies zorgvuldig door voor gebruik en volg de voorzorgsmaatregelen op voor uw veiligheid.

Voorzorgsmaatregelen bij installatie en stroomaansluiting Om brand, elektrische schok of lekkage te voorkomen. Installeer de koelkast nooit op een natte, vochtige vloer of waar het water zich gemakkelijk kan verzamelen. Controleer het volgende bij stroom-aansluiting: Sluit de stekker uitsluitend aan op een geaard stopcontact (een geaarde netaansluiting). Sluit de koelkast niet met andere apparaten aan op hetzelfde stopcontact. Maak geen gebruik van een adapter of verlengsnoer. Zorg, dat het netsnoer niet bekneld raakt door de koelkast of door andere (zware) voorwerpen. Indien u een vreemd geluid hoort of een sterke chemische geur of rook waarneemt bij de koelkast nadat de stroom is aangesloten, trek de stekker dan onmiddellijk uit het stopcontact en bel de GORENJE servicemonteur. Wacht ongeveer 5 minuten voordat u het apparaat weer aansluit om eventuele schade aan de compressor en elektrische delen van de koelkast te voorkomen. Wacht 2 ~ 3 uur na de eerste elektrische aansluiting met het opbergen van etenswaren totdat de binnenkant koud genoeg is. (Er kan na eerste aansluiting van de koelkast een geur van kunststof onderdelen optreden. De geur verdwijnt als de koelkast in gebruik is en deuren worden geopend en gesloten).

Voorzorgsmaatregelen voor gebruik Lees om persoonlijk letsel, brand, elektrische schok enz. te voorkomen deze gebruikershandleiding aandachtig door voor het gebruik en houd hem steeds ter raadpleging bij de hand.

Watervoorzieningskit

Alleen voor modellen met een waterdispenser

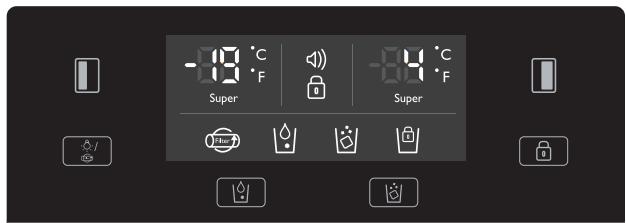

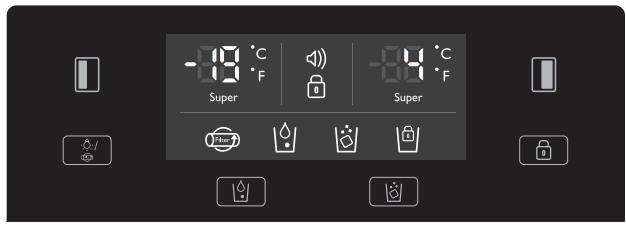

FRZ.SET toets Temperatuur keuzetoets voor vriesvak

LICHT / FILTER-toets 1) Toets voor dispenser licht aan. 2) Toets voor filterwisseling of reset. Na het wisselen of reseteren, houdt u de toets 3 seconden ingedrukt.

Alarm-display U wordt op de hoogte gebracht van de temperatuurtoestand indien de temperatuur abnormaal stijgt als gevolg van bijzondere bijkomstigheden (bijvoorbeeld bij stroomuitval). 1) Het alarm-plaatje knippert en geeft de hoogste inwendige temperatuur aan. 2) Het alarm stopt wanneer de toets wordt ingedrukt, en het display de temperatuurcontrolewaarde aangeeft.

Toont de grendelknop 'Lock'

Het plaatje Filterwisseling zal 6 maanden na eerste aansluiting gaan knipperen.

Toets voor waterdosering. Watersymbool licht op wanneer gekozen.

Keuzetoets voor ijsdosering en het slot voor de ijsmaker.

REF.SET toets Temperatuur keuzetoets voor koelgedeelte.

Grendelknop voor het bedieningspaneel Houd de toets langer dan 3 seconden ingedrukt om te activeren en te voorkomen dat de instellingen per ongeluk veranderen. Om te ontgrendelen, houdt u nogmaals de toets langer dan 3 seconden ingedrukt. Het display gaat uit.

De interieurverlichting van de koelkast gaat automatisch uit als de deuren langer dan 10 minuten openstaan. In het geval dat de vriezer of koelkastdeur langer dan een minuut openstaat, gaat het deuralarm gedurende 5 minuten met intervallen van 1 minuut. Display uit functie - De verlichting van het display wordt na 20 seconden uitgeschakeld om energie te besparen, als de deur gesloten is. - De verlichting gaat weer aan, als de deur wordt geopend of als er op een toets wordt gedrukt. - De normale displayfunctie wordt hervat zodra de toetsen of deuren weer worden bediend. System uit functie (power off-functie). - U kunt de werking van het apparaat stoppen zonder de stekker uit te trekken, vooral bij op vakantie gaan. - Houd de toetsen FRZ.SET en REF.SET tegelijkertijd 5 seconden ingedrukt en het apparaat wordt uitgeschakeld. - Onder de 'off' modus, verschijnt bij de vriezer en koelkasttemperatuur het plaatje "-- --". - Andere LED lichten gaan uit en de werking van het apparaat stopt. Omgekeerd zal, als u de FRZ.SET en REF.SET-toetsen 5 seconden ingedrukt houdt zal het apparaat weer in werking treden.

Temperatuurinstelling ↜Wanneer deze koelkast voor het eerst wordt aangesloten, is de temperatuur ingesteld op [Middle].

Voorzichtig Levensmiddelen in de koelkast kunnen bevriezen als de temperatuur in de koelkast onder de 5 ° C is ingesteld.

Vriesvak Druk op de FRZ.SET toets en de ingestelde temperatuur verandert zoals de figuur laat zien. >>> Opeenvolgende temperatuurveranderingen <<<

Sneller bevriezen ... Indien u sneller wilt vriezen, houd dan de FRZ.SET toets ingedrukt tot het 'Super' LED gaat branden. Druk eenvoudig nogmaals op de toets om in de oude stand terug te keren.

Koelgedeelte Druk op de toets REF.SET en de ingestelde temperatuur verandert zoals de figuur laat zien. >>> Opeenvolgende temperatuurveranderingen <<<

Instelling van snellere koeling Wanneer u een snellere koeling wilt, druk dan op de REF. SET toets tot de 'Super' LED gaat branden. Druk nogmaals op de toets om in de oude stand terug te keren.

Veranderingsfunctie van temperatuurindicator (Fahrenheit ® Celsius) Druk op de LOCK-toets om in de grendelstand te komen. Druk in de grendelstand tegelijkertijd gedurende 10 seconden op de licht en watertoets om de temperatuurschaal (standaardinstelling is in graden Celsius) te veranderen.

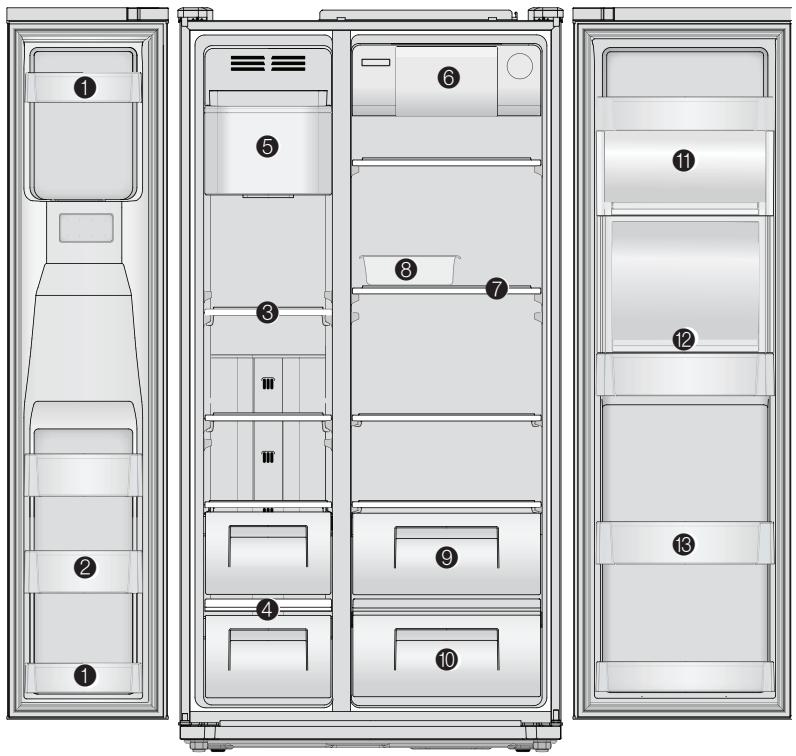

Hoe de interieuronderdelen te gebruiken ⇦

œ De illustratie toont een model met alle mogelijkheden. De verschillende functies zijn afhankelijk van het model.

1. Deur opbergvak voor kort bewaren van etenswaren en ijs. 2. Deur opbergvak voor het bewaren van diepvriesproducten. 3. Vriesplank voor het bewaren van etenswaren, zoals vlees, vis, ijs. 4. Vriesdoos voor het bewaren van gedroogde etenswaren, vlees of vis, bedekt of gewikkeld in folie.

5. IJsmaker & bewaardoos

6. Xpress Can Chiller voor het bewaren van drank (snelkoelcompartiment).

7. Koelkastplank voor het bewaren van gewone etenswaren. 8. Eierdoos (de doos niet gebruiken voor het bewaren van ijsblokjes of in het vriesvak)

11. Multi Plus Zone voor het bewaren van algemene producten. 12. Drankcompartiment(Optioneel) voor vaak gebruikte drank in blikjes, drinkwater, dranken. 13. Drankvak voor het bewaren van gekoelde etenswaren, melk, sap, bier enz.

Voorzichtig Pak geen bevroren etenswaren of raak geen dozen voor etenswaren in het vriesvak aan met natte handen. Er bestaat een risico van winterhanden of bevriezing. 6

Bewaartips voor etenswaren Was etenswaren voordat u ze opbergt.

Compartiment voor verfrissingen (Optie)

Scheid en verdeel het etenswaren in kleinere eenheden.

Plaats waterige etenswaren of etenswaren met veel vocht voor op de rekken (dicht bij de deur). Als deze dicht bij de koude luchtinlaat worden geplaatst, kunnen ze bevriezen.

1. Druk zacht op het deksel midden boven om de huisbar te openen (one touch knop). - U kunt het drankcompartiment openen zonder het openen van de deur, waardoor elektriciteit wordt bespaard. - Het koelkastlampje brandt als de drankklep open is. Zo kan men gemakkelijk de inhoud identificeren.

Warme of hete etenswaren dienen te worden afgekoeld voordat u ze opbergt, teneinde het energieverbruik te verminderen en de koelprestaties te verbeteren. Wees voorzichtig met het opslaan van tropische vruchten zoals bananen, ananas en tomaten, omdat deze gemakkelijker kunnen bederven bij lagere temperaturen.

Laat voldoende ruimte tussen de etenswaren. Te strak verpakte of te dicht op elkaar gepakte etenswaren belemmeren de koude luchtcirculatie, met slechte koeling als gevolg.

2. U kunt uw wijn of eten op de geopende klep van de huisbar zetten. - De klep te lang open laten kan echter de koelprestaties verminderen.

Vergeet nooit etenswaren te bedekken of in te pakken, teneinde geuren te voorkomen.

Hoe de dispenser te gebruiken Kies de 'WATER' of 'ICE' toets en duw de hendel zacht met uw glas. Uw keuze zal na 1 ~ 2 seconden geactiveerd worden.

Druk op de 'WATER' toets en het plaatje gaat branden, hetgeen betekent, dat de automaat is ingeschakeld. Druk op de 'ICE' toets voor ijsblokjes en het plaatje gaat branden.

Hoe de automatische ijsmachine te gebruiken Ongeveer 10 ijsblokjes (14 ~ 15 keer per dag) worden in een keer gemaakt. Als de ijsdoos vol is, stopt de ijsmachine. Het is normaal dat de ijsmachine harde geluiden maakt als de ijsblokjes in de ijsbak vallen., Maak de opbergbak voor de ijsblokjes regelmatig schoon om geurtjes of luchtjes te voorkomen. Als de hoeveelheid ijs in de opbergdoos niet voldoende is, kan het ijs niet worden afgegeven. Wacht ongeveer een dag om meer ijs te maken. Als het ijs niet gemakkelijk wordt afgegeven, kijk dan of de dispenserafvoer niet verstopt is.

ALS DE IJSMACHINE NIET WERKT WATER WATER IJSBLOKJES CUBED ICE Verwijder bij reiniging van de opbergdoos, bij montage of bij niet gebruik voor langere tijd, de ijsblokjes uit de opbergdoos en vergrendel de ijsmachine door de 'ICE' toets gedurende 3 seconden in te drukken.

Als de ijsblokjes vast komen te zitten en niet worden afgegeven Trek de opbergdoos uit en haal de ijsblokjes eruit, ze kunnen mogelijk aan elkaar zijn gevroren. Als de hoeveelheid water die aan de ijsmachine wordt afgegeven dient te worden aangepast, bel dan een servicemonteur.

In geval van stroomstoring voorzichtig Vermijd het gebruik van dunne, breekbare of kristallen glazen bij het zich bedienen van ijsblokjes. Steek voor uw veiligheid nooit uw vingers of andere hulpmiddelen in de dispenser opening. Als de ijsblokjes zijn verkleurd, stop dan met het gebruik van de dispenser en bel een servicemonteur.

De ijsblokjes in de doos kunnen smelten. Als vele uren stroomuitval wordt voorspeld, trek dan de doos eruit, verwijder de ijsblokjes en doe de doos weer terug als er weer stroom is.

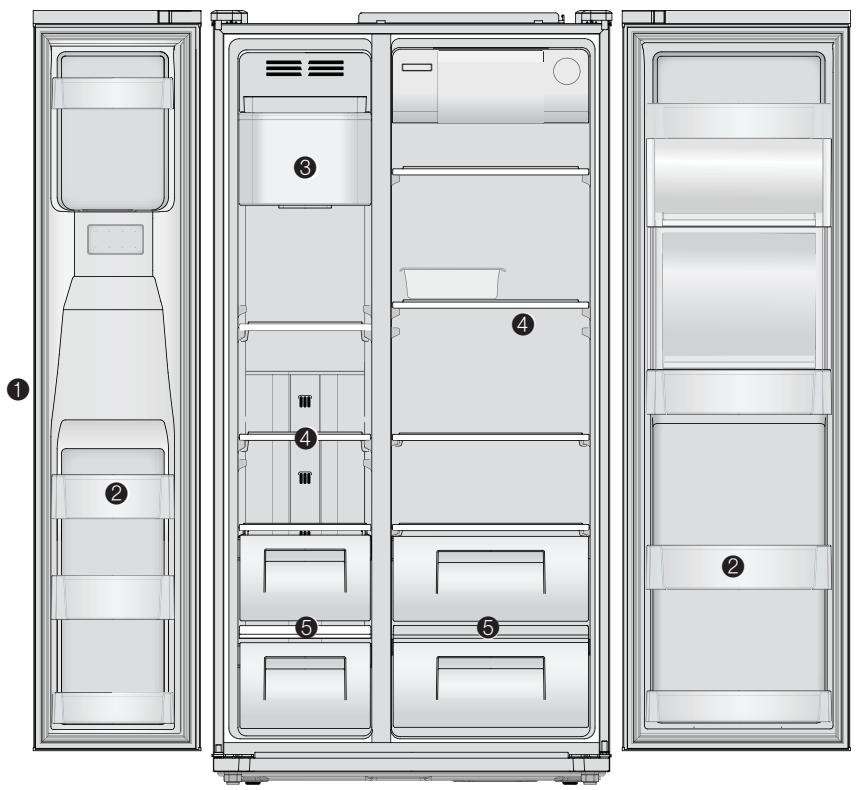

Onderhoud en reiniging

Trek eerst de stekker uit het stopcontact

œ De illustraties vertonen modellen met alle mogelijkheden.

⇡ Dispenser Water Plank Verwijder het morsrooster en reinig de waterplank regelmatig. (Het morsbakje is niet zelflozend).

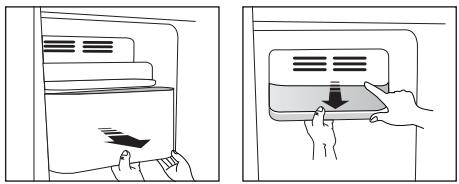

⇣ De opbergdoos voor de ijsblokjes Verwijdering: Trek aan de doos om deze te verwijderen. Opnieuw indoen: De doos invoeren via de zijgleuven en tot het einde induwen. Indien het moeizaam gaat om de doos volledig in te duwen, verwijder hem, draai de spoel in de doos of aandrijfmechanisme een kwartslag en duw de doos opnieuw in.

⇢ Het plankje Houd het plankje bij beide uiteinden vast en trek het omhoog. ↜Bewaar de ijsblokjes niet te lang.

Gebruik in het inwendige van de koelkast geen elektrische apparaten teneinde elektrische schokken of brand te vermijden.

⇤ Diepvries en koelkastladen Houd beide uiteinden vast en trek omhoog.

Hoe te reinigen Interieur onderdelen Gebruik een doek met water en een mild schoonmaakmiddel om te reinigen.

⇥ Groente & Fruit bak Trek de bak naar voren en hem ter verwijdering enigszins omhoog.

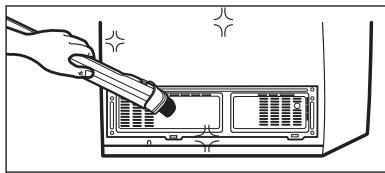

Achterzijde (machinegedeelte) Zuig met een stofzuiger tenminste eenmaal per jaar het stof van het rooster

voorzichtig Druk, als u de bewaardoos voor de ijsblokjes verwijdert of weer terugdoet, voor uw veiligheid eenmaal op de toets (ICEMAKER LOCK). Pas op, dat u zich niet sniijdt bij het reinigen.

voorzichtig Gebruik nooit benzine, benzeen, verdunners, schuursponsjes of schuurmiddelen, want deze kunnen schade veroorzaken aan het oppervlak.

Voordat u de servicedienst belt...

Probleem Vreemde geluiden uit de koelkast.

Controleer de volgende tips voordat u een servicemonteur belt!

Controlepunt Probleem De koelkast wordt nooit echt koud van binnen. Invriezen & koelen werkt niet erg goed.

Controlepunt ⇡ Is de koelkast aangesloten op het stopcontact? ⇢ Is de temperatuur ingesteld op [Low]? ⇣ Staat de koelkast in direct zonlicht of is er een warmteapparaat in de buurt? ⇤ is de ruimte tussen de achterkant van de koelkast en de muur te klein?

⇡ Is de vloer onder de koelkast ongelijk? ⇢ is de ruimte tussen de koelkast en de muur te klein? ⇣ Maakt een voorwerp contact met de koelkast?

Actie ⇡ Plaats de koelkast op een vloer van gelijk niveau. ⇢ Houd voldoende ruimte tot de muur. ⇣ Verwijder voorwerpen die eventueel in contact kunnen komen met de koelkast.

Actie ⇡ Steek de stekker in het stopcontact. ⇢ Stel de temperatuur in op Middle of High. ⇣ Verplaats de koelkast naar een plek waar er geen direct zonlicht en geen warmte-apparaten in de buurt zijn. ⇤ Houd voldoende ruimte tussen de achterkant van de koelkast en de muur (meer dan 10 cm).

Probleem Etenswaren in de koelkast raken bevroren.

Controlepunt ⇡ Is de temperatuur ingesteld op [High]? ⇢ Is de kamertemperatuur te laag? ⇣ zijn etenswaren met vocht opgeslagen in de buurt van de koude lucht inlaat?

Geurtjes of onaangename luchtjes in de koelkast

Controlepunt ⇡ Zijn de bewaarde etenswaren onbedekt of onverpakt? ⇢ Zijn de planken en zakken bevlekt door etensresten? ⇣ Werd eten te lang bewaard?

Actie ⇡ Zorg ervoor eten te verpakken of te bedekken. ⇢ Regelmatig schoonmaken. Als luchtjes eenmaal aan de koelkastonderdelen zitten, zijn ze niet gemakkelijk te verwijderen. ⇣ Bewaar eten niet te lang. Een koelkast is geen perfecte, noch een permanente plaats voor het bewaren van etenswaren

Actie ⇡ Stel de temperatuur in op [Middle] of [Low]. ⇢ Etenswaren kunnen bevroren raken als de omgevingstemperatuur lager is dan 5˚C. Verplaats de koelkast naar een plek waar de temperatuur meer dan 5˚C bedraagt. Plaats levensmiddelen met vocht op de planken in de buurt van de deuren.

Er is iets vreemds aan de hand? Maakt u zich geen zorgen. Hier is het antwoord. Geval

De voor- of zijkant van de koelkast voelt warm of heet aan.

De leidingen van de koeleenheid lopen net onder de buitenkant, teneinde vochtvorming te voorkomen.

Bij het sluiten van de deur en het meteen weer openen gaat de deur niet gemakkelijk open.

Bij het openen van de deur stroomt warme lucht naar binnen en creëert een drukverschil. Wacht in dit geval een minuut, de deur zal dan gemakkelijk weer openen.

Het lijkt of er water uit de koelkast stroomt.

Als de compressor aanslaat of stopt kan koelmiddel dat door de leidingen langs de binnenzijde stroomt zo'n geluid maken. Dooiwater kan ook een dergelijk geluid maken (deze koelkast heeft een automatisch ontdooisysteem.)

Krakende, klikkende geluiden

Binnendelen krimpen en zetten uit als gevolg van temperatuurveranderingen. Wanneer de binnenkant koud wordt of wanneer de deur open gaat, kunnen dergelijke geluiden ontstaan.

Zoemend of brommend geluid

De compressor of ventilator kan zo'n geluid veroorzaken (vooral als de koelkast niet waterpas staat).

IJs of condens op de wanden of in de bakken van het vriesof koelcompartiment.

Hoge temperatuur en / of luchtvochtigheid in de koelkast. Als deuren te lang open zijn of etenswaren met veel vocht onbedekt of onverpakt worden bewaard. (Hetzelfde effect als bij een glas koud water waar zich condens vormt op de buitenkant).

Condensvorming op de buitenkant

Als de koelkast blootgesteld wordt aan zeer vochtige lucht kan zich op de buitenkant condens vormen.

IJs- en condensvorming

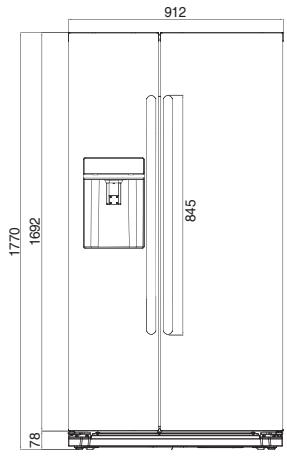

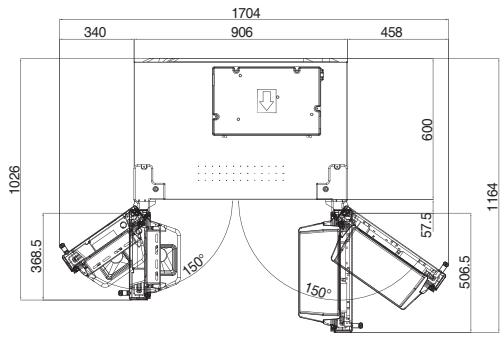

Voorbereidingen voor de installatie Afmetingen (inclusief deurgrepen)

Controleer eerst of de koelkast door de deur kan

Voorbereidingen voor de installatie

Zorg voor voldoende ruimte aan de achterkant van de koelkast tot de muur voor vrije luchtcirculatie.

Zoek een geschikte plaats voor installatie.

●Als de installatieplaats gereed is, volgt u de installatie-instructies. Als de omgevingstemperatuur van de koelkast laag is (minder dan 5˚C), kunnen etenswaren bevriezen of de koelkast kan abnormaal functioneren.

Als de koelkast niet door een deur kan tijdens de installatie ga dan alsvolgt te werk.

Het verwijderen van de deur van de vriezer

Verwijder eerst de onderkap aan de voorkant. Trek de geleider van de buigbare slang en de linker waterslang naar buiten.

Het verwijderen van de koelkastdeur

• Verwijder eerst het bodemdeksel, als die is aangebracht. het deksel van het bovenste scharnier 1 Schroef los met een schroevendraaier. Steek een dunne

schroevendraaier in de groef aan de kant van het deksel om deze te verwijderen.

Draai de sluiting van het bovenscharnier 3-4 slagen tegen de wijzers van de klok. Koppel de bevestigingsdraden los (afhankelijk van het model). Til het voorste deel van de scharnier omhoog om hem te verwijderen. (Pas of de deur kan vallen!)

2 Schroef het deksel van het bovenste scharnier.

de bovenste scharnierbevestiging 3-4 slagen 3 Draai tegen de wijzers van de klok. Koppel de bevestigingsdraden los.

de voorkant van het scharnier om te verwijderen. 4 Til(Nadat de scharnier is verwijderd kan de deur naar

Til de deur op om hem te verwijderen.

voren vallen. Wees voorzichtig!)

ervoor bij verwijdering van de deur niet 5 Zorg de waterleiding te beschadigen.

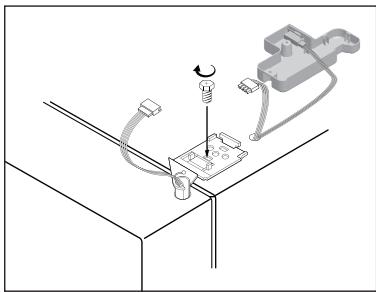

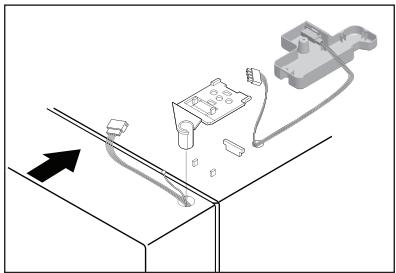

Het terugplaatsen van de koelkastdeur

Plaats het onderste gat van de deur van de koelkast direct in de onderste scharnierpen

de bovenkant van de deur en plaats de bovenste 2 Sluit scharnierpen boven het gat op de koelkastdeur. (Plaats de achterzijde van scharnier eerst boven de groef van uitsteeksel, dan de voorkant naar bovenste opening van de deur).

de scharnierbevestiging vast aan tot het einde. 3 Draai Bevestig de bedrading (afhankelijk van het model) en

schroef de aardedraad vast. Klik en draai de bovenste scharnierkap vast.

Het terugplaatsen van de vriezerdeur eerst de waterslang in het gat van de onderste 1 Doe scharnierpen (alleen voor modellen met een

waterautomaat). Plaats de bodemdeur van de vriezer op de pen van de onderste scharnier.

het onderste gat van de deur van de koelkast 2 Plaats direct in de onderste scharnierpen

Sluit de bovenkant van de deur en plaats de bovenste scharnierpen boven het gat op de koelkastdeur. (Plaats de achterzijde van scharnier eerst boven de groef van uitsteeksel, dan de voorkant naar bovenste opening van de deur).

de scharnierbevestiging vast aan tot het einde. 3 Draai Bevestig de bedrading (afhankelijk van het model) en

schroef de aardedraad vast. Klik en draai de bovenste scharnierkap vast.

de gebogen geleider van de slang en duw de 4 Bevestig waterslang ver in de koppeling (Alleen voor dispenser modellen).

Koelkastnivellering & Aanpassing van de deuren (indien gewenst) De koelkast moet waterpas staan om optimale prestaties te leveren en een aantrekkelijk vooraanzicht te hebben. (Als de vloer onder de koelkast ongelijk is, kunnen de vriezer en koelkastdeuren uit balans lijken)

In het geval dat de deur van de vriezer lager is dan de deur van de koelkast... een platte 1 Steek schroevendraaier in een

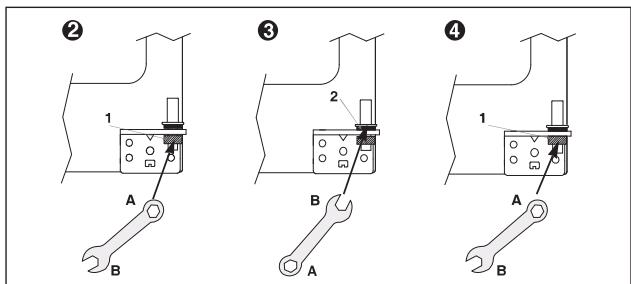

In het geval dat de deur van de koelkast lager is dan de deur van de vriezer ... een platte 1 Steek schroevendraaier in een groef

van het rechterwiel (onderaan de koelkast) en draai met de klok mee tot de deur uitgelijnd is. (Met de klok mee om deur van de koelkast te verhogen, naar links om te verlagen.)

œ Indien de deur van de vriezer niet uitgebalanceerd is door stap 1, volg dan de volgende stappen.

groef van het linkerwiel (onderaan de vriezer) en draai hem met de klok mee tot de deur recht hangt.

œ Als de vriezerdeur niet in balans komt door stap 1, volg dan de volgende stappen (met de klok mee om deur van de vriezer te verhogen, naar links om te verlagen). de deuren, schroef het 2 Open voordeksel los en verwijder

hem, als hij nog bevestigd is.

een sleutel (zijde A) in de scharniermoer (1 deel) 2 Plaats en draai de moer los door met de wijzers van de klok mee te draaien.

een steeksleutel (zijde B) in het scharniermoer 3 Plaats (2 deel) en draai tegen de klok in om de deur vast te zetten.

de deur uitgelijnd is, draai dan de moer (1) stevig 4 Als aan met de wijzers van de klok.

Zet na de installatie en/of deur nivellering het voorpaneel vast met de schroeven. (Verwijder eerst de schroeven aan de voorzijde van het onderste paneel. Klik en draai het deksel vast.) een sleutel (zijde A) op de scharniermoer (deel 3 Plaats 1) en draai de moer los met de wijzers van de klok mee. een steeksleutel (zijde B) op de scharniermoer 4 Plaats (deel 2) en draai met de klok mee om de deur te laten zakken. de deur is uitgelijnd, draai dan de moer (1) stevig 5 Als vast.

De voorzijde van de koelkast moet een klein beetje hoger zijn dan de achterkant voor een gemakkelijk sluiten van de deuren. Als het wiel echter te veel omhoog wordt gedraaid, kan de voorzijde hoger komen dan de achterzijde, waardoor het moeilijker kan zijn de deuren te openen.

Informatie over het waterfilter

WATERVOORZIENINGSKIT

- Na gebruik is het water onderhevig aan lage druk. Ga voorzichtig te werk bij het verwijderen van het filter.

* Check de onderstaande onderdelen voor het installeren van de watervoorziening. Benodigde onderdelen zijn verkrijgbaar bij uw plaatselijke servicemonteur.

- Spoel het watersysteem als het apparaat g gedurende een langere periode niet in gebruik is geweest of het ijs/water een slechte smaak of geur heeft. Om dit te voorkomen laat het water voor enkele minuten door de water dispenser lopen. - Als de onaangename smaak of geur blijft, vervang dan het filter. - Beschermen tegen vorst: haal het filter eruit als u verwacht dat de temperatuur onder het vriespunt gaat dalen. - Als drukstoten kunnen ontstaan in de waterleiding, monteer het waterfilter dan niet zonder een geschikte drukwisselingeliminator. Neem contact op met een installatiedeskundige als u niet zeker weet of drukstoten kunnen ontstaan in de waterleiding. - Na het installeren van een nieuw filter: Gooi ijs, geproduceerd in de eerste 24 uur, na het inschakelen weg. Leeg de ijsdoos als er langere tijd geen nieuw ijs geprocudeerd is en gooi ook alle ijs geproduceerd in de volgende 24 uur weg.

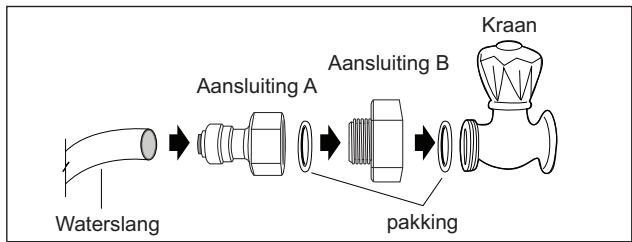

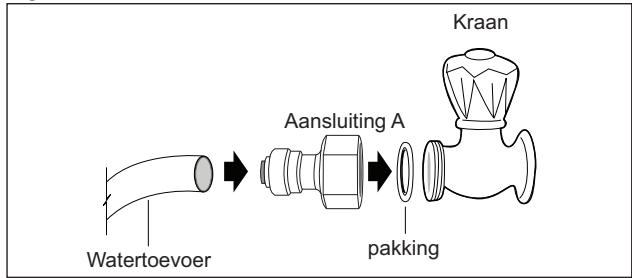

Installatieprocedure 1. Bevestig de aansluiting aan de kraan van de waterleiding. Figuur A Kraan

Aansluiting A Waterslang

Hoe de waterleiding te installeren 1. De waterdruk moet 2.0~12,5 kgf/cm² (1,96 ~ 12,26 Bar) of meer bedragen om de automatische ijsmachine te laten werken. Controleer uw kraanwaterdruk, als een kopje van 180cc binnen 10 seconden gevuld is, is de druk OK. 2. Bij het installeren van de waterslangen, ervoor zorgen dat ze niet te dicht bij hete oppervlakken komen. 3. Het waterfilter filtreert alleen het water, het elimineert geen bacteriën of microben. 4. Als de waterdruk niet voldoende is om de ijsmachine te laten draaien, bel dan de plaatselijke loodgieter om een extra waterdrukpomp aan te brengen. 5. De levensduur van het filter is afhankelijk van de mate van gebruik. Wij raden u echter aan het filter tenminste eenmaal per 6 maanden te vervangen. 6. Na de installatie van het koel-en waterleiding systeem, kiest u [WATER] op het bedieningspaneel en drukt u 2 ~ 3 minuten op de toets om water te leveren aan het waterreservoir en de waterdispenser. 7. Gebruik loodgieterstape bij elke aansluiting van leidingen/slangen om te zorgen dat er geen water lekt.

Aansluiting A Watertoevoer

Doe de rubberen pakking in de kraanaansluiting en schroef deze op de kraan.

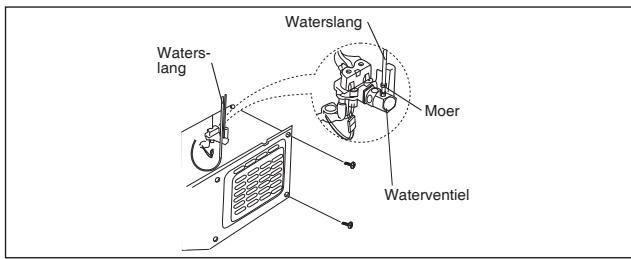

2. Sluit de waterslang aan op de koelkast. 1) Verwijder de achterklep aan de onderkant van de koelkast. 2) Plaats de bevestigingsring in de waterslang. (Zorg ervoor de richting van de moer te volgen.) 3) Plaats de waterslang in de bovenkant van de waterkraan, draai de moer met de klok mee om hem vast te zetten (de waterkraan zit rechts van de motoren). 4) Controleer op gebogen slangen of lekkend water, zo ja, herhaal de installatieprocedure. 5) Plaats de achterklep terug (de waterslang dient geplaatst te worden tussen de groef van de achterkant van de koelkast en kap van de motor).

8. De waterslang moet worden aangesloten op de koudwaterleiding. 17 17

• Zet de slang rechtop, zoals in de figuur is aangegeven. Waterslang Waterslang Moer

3. Na installatie van het watervoorzieningssysteem 1) Sluit de koelkast, druk 2 - 3 minuten op de [WATER] toets op het bedieningspaneel om de lucht(bellen) in de leidingen te verwijderen en het oorspronkelijke water te laten weglopen. 2) Controleer opnieuw op waterlekkage in het waterleidingsysteem (slangen, aansluitingen en leidingen). Herschik zonodig de slangen en verplaats daarna de koelkast niet meer.
