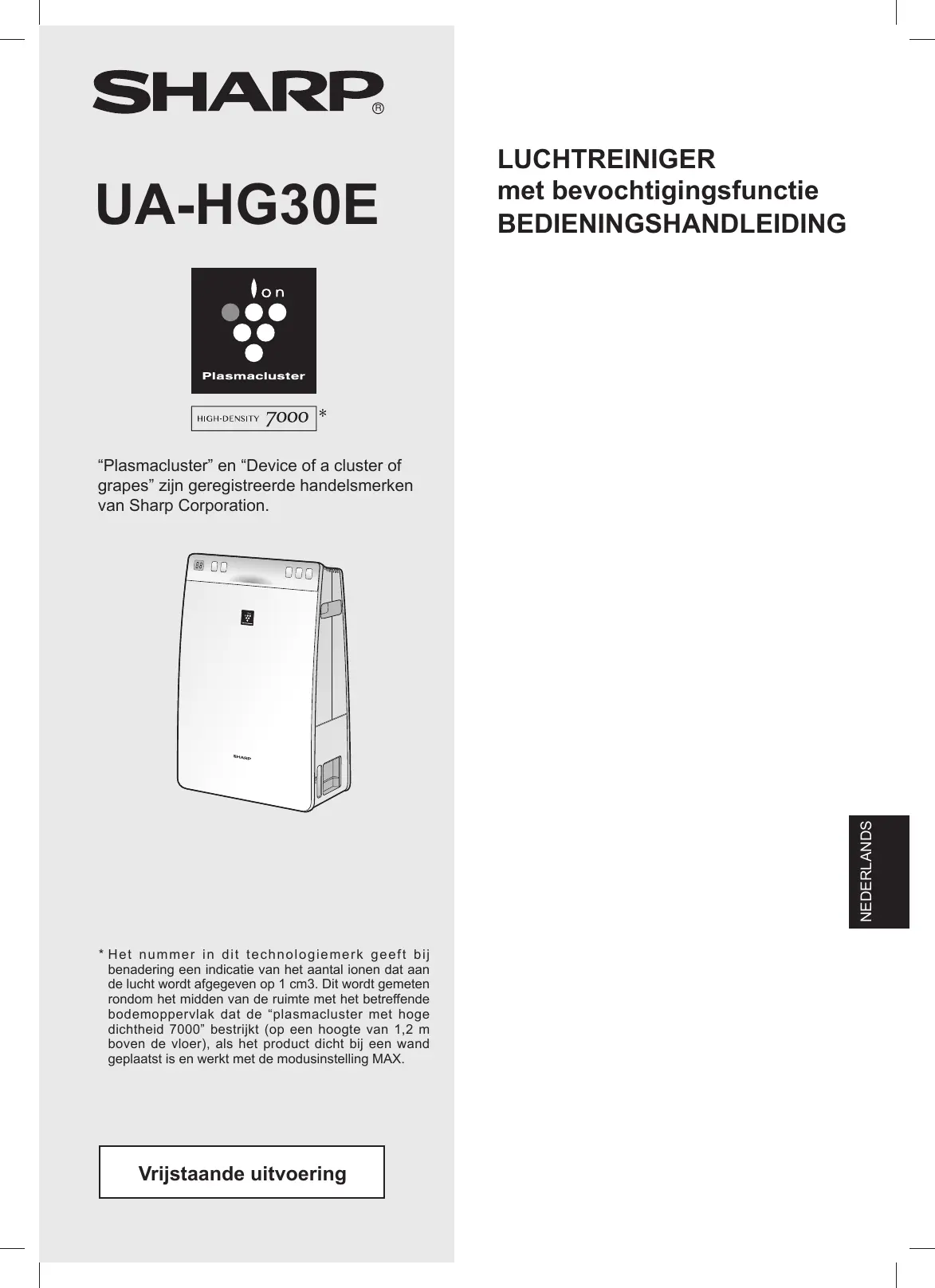

GEBRUIKSAANWIJZING UA-HG30E-B SHARP

"Plasmacluster" en "Device of a cluster of grapes" zijn geregistreerde handelsmerken van Sharp Corporation.

* Het nummer in dit technologiemerk geeft bij benadering een indicatie van het aantal ionen dat aan de lucht wordt afgegeven op 1 cm3. Dit wordt gemeten rondom het midden van de ruimte met het betreffende bodemoppervlak dat de "plasmacluster met hoge dichtheid 7000" bestrijkt (op een hoogte van 1,2 m boven de vloer), als het product dicht bij een wand geplaatst is en werkt met de modusinstelling MAX.

Vrijstaande uitvoering

LUCHTREINIGER met bevochtigingsfunctie BEDIENINGSHANDLEIDING

Lees de onderstaande informatie alvorens u uw nieuwe luchtreiniger in gebruik neemt

De luchtreiniger neemt via de luchtinlaat de kamerlucht op, laat de lucht achtereenvolgens circuleren door een voorfilter, een geurfilter en een HEPA-filter en blaast de lucht dan via de luchtuitlaat weer de kamer in. De HEPA-filter verwijdert 99,97% van stofdeeltjes groter dan 0,3 micron die de filter passeren en helpt zo geuren absorberen.

De geurfilter absorbeert geurtjes als deze door de filter gaan.

Sommige geuren die door de filters geabsorbeerd worden, worden na verloop van tijd afgebroken waardoor er bijkomende geuren ontstaan. Afhankelijk van de gebruiksomstandigheden, voornamelijk als het product wordt gebruikt in een omgeving die aanzienlijk veeleisender is dan een huishoudelijke omgeving, kunnen deze bijkomende geuren sneller dan verwacht sterker worden. Als deze geuren aanhouden, vervangt u de filter.

(Zie NL-16)

OPMERKING

• De luchtreiniger is bedoeld om luchtgedragen stofdeeltjes en geuren uit de lucht te verwijderen. De luchtreiniger is niet ontworpen voor de verwijdering van schadelijke gassen, zoals koolmonoxide dat in sigarettenrook zit.
  De luchtreiniger verwijdert een geur wellicht niet volledig als de geurbron nog aanwezig is.

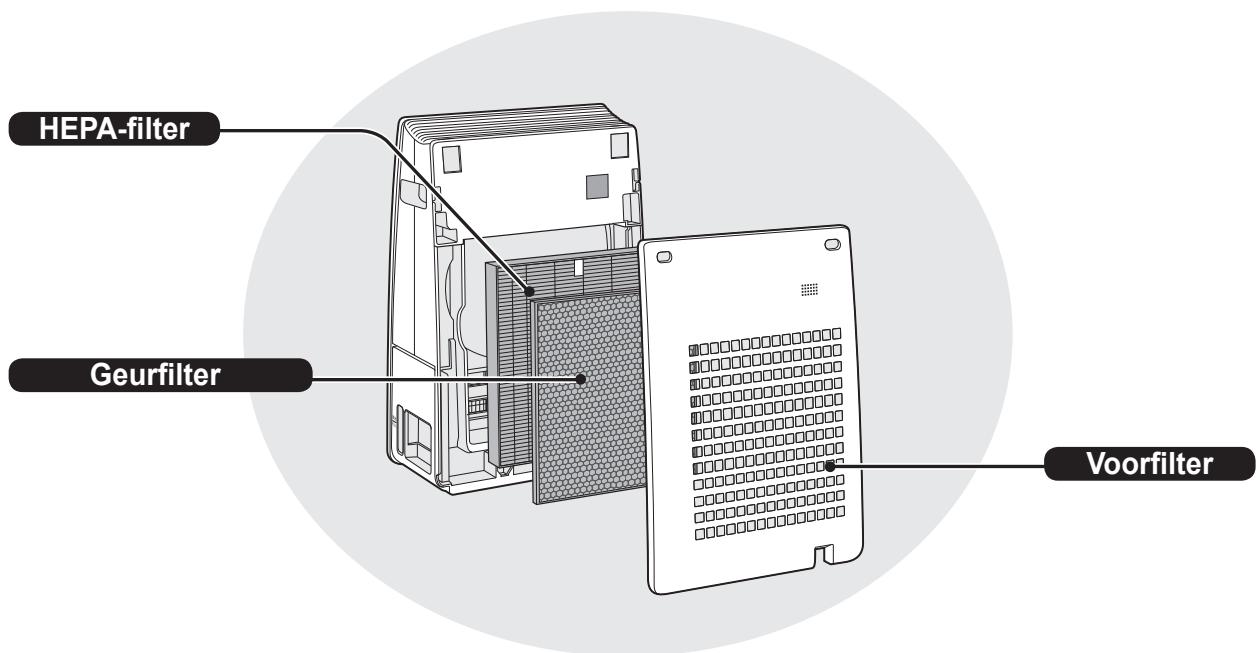

HEPA-filter Geurfilter Voorfilter

KENMERKEN

Een unieke combinatie van luchtbehandelingstechnologieën Drievoudig filtratiesysteem + Plasmacluster + Bevochtiging

VANGT STOFDEELTJES OP\*

Het voorfilter vangt stofdeeltjes en andere grote luchtgedragen deeltjes op.

VERMINDERT GEUREN

De geurfilter absorbeert veel van de in normale huishoudens voorkomende geuren.

De HEPA-filter vangt 99,97% van stofdeeltjes groter dan 0,3 micron op.

VERFRIST

Met een uitgebalanceerde afgifte van positieve en negatieve ionen is de plasmacluster-luchtreiniging een natuurlijk proces.

BEVOCHTIGT

Werkt tot wel 5 uur lang per vulling.**

*Wanneer de lucht via het filtersysteem circuleert. **Grootte van de ruimte: tot 16 m² Sensortechnologie bewaakt voortdurend de luchtkwaliteit en op basis van de gemeten luchtkwaliteit en luchtvochtigheid wordt de werking van de luchtreiniger automatisch aangepast.

INHOUD

BELANGRIJKE VEILIGHEIDSINSTRUCTIES ..NL-2

NAMEN VAN DE ONDERDELEN ....NL-6

Bij het gebruik van elektrische apparaten dient u altijd enkele fundamentele veiligheidsvoorschriften in acht te nemen, waaronder:

WAARSCHUWING – Neem altijd het onderstaande in acht om het gevaar voor een elektrische schok, brand of lichamelijk letsel te voorkomen:

• Lees alle instructies goed door voordat u de unit in gebruik neemt.
• Gebruik uitsluitend een stopcontact van 220-240 volt.
• Gebruik de unit niet als het netsnoer of de stekker beschadigd is of als de aansluiting op het stopcontact loszit.
• Stof de stekker regelmatig af.
• Steek geen vingers of vreemde voorwerpen in de luchtinlaat of luchtuitlaat.
• Houd bij het verwijderen van het netsnoer altijd de stekker vast en trek nooit aan het snoer.

Als u dit niet doet, kan dit resulteren in kortsluiting hetgeen leidt tot een elektrische schok of brand.

- Hanteer de stekker niet met natte handen.

- Gebruik deze luchtreiniger niet in de buurt van gastoestellen of een open haard.

- Trek de stekker uit het stopcontact voordat u het waterreservoir vult en wanneer u de unit schoonmaakt of niet gebruikt. Als u dit niet doet, kan dit resulteren in kortsluiting hetgeen leidt tot een elektrische schok of brand.

- Als het netsnoer beschadigd is, moet dit worden vervangen door de fabrikant, zijn onderhoudsvertegenwoordiger, door Sharp erkend onderhoudspersoneel of ander bevoegd personeel om alle veiligheidsrisico's uit te sluiten.

- Onderhoud aan deze luchtreiniger mag alleen door Sharp erkend onderhoudspersoneel worden uitgevoerd. Neem in geval van problemen of voor afstelling of reparatie contact op met het dichtstbijzijnde servicecenter.

- Gebruik de luchtreiniger niet in ruimtes waar met insecticiden gespoten is. Gebruik de unit niet in ruimtes waar oliebestanddelen, wierook, vonken van brandende sigaretten of chemische dampen in de lucht aanwezig zijn. Gebruik de unit niet in ruimtes waar deze nat kan worden, zoals in een badkamer.

- Wees voorzichtig bij het schoonmaken van de unit. Agressieve reinigingsmiddelen kunnen de buitenkant beschadigen.

- Wanneer de unit moet worden verplaatst, verwijdert u eerst de luchtbevochtigingsbak en tilt u het toestel aan de handgrepen aan weerszijden van het toestel op.

- Wanneer u de unit verplaatst als de luchtbevochtigingsbak water bevat, kan het volgende gebeuren:

• Electrische schok.
• Schade aan de unit, veroorzaakt door interne lekkage.
• Waterlekkage.

- Drink niet van het water dat in de luchtbevochtigingsbak zit.

- Vervang het water in de luchtbevochtigingsbak dagelijks door vers kraanwater en maak de luchtbevochtigingsbak regelmatig schoon (zie NL-14 en NL-15). Haal al het water uit de luchtbevochtigingsbak wanneer de luchtreiniger niet wordt gebruikt.

Wanneer er water in de luchtbevochtigingsbak achterblijft, kan dit een voedingsbodem voor schimmels en bacteriën en een bron van kwalijke geuren vormen.

In zeldzame gevallen kunnen dergelijke bacteriën een gezondheidsrisico vormen.

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis, zolang ze onder toezicht staan of zijn geïinstrueerd over het gebruik van het apparaat op een veilige manier en op de hoogte zijn van het gevaar tijdens het gebruik. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

OPMERKING – Wat u moet doen als de unit de radio- of tv-ontvangst verstoort

Als de luchtreiniger de radio- of televisie-ontvangst verstoort, voer dan een of meerdere van de volgende maatregelen uit:

• Pas de ontvangstantenne aan of positioneer deze opnieuw.
• Vergroot de afstand tussen de luchtreiniger en de radio of tv.
• Sluit de luchtreiniger aan op een stopcontact in een andere stroomgroep dan de groep waarop de radio- of televisie-ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio- of televisietechnicus.

VOORZORGSMAATREGELEN VOOR GEBRUIK

• Schakel de unit niet in als de filters en de luchtbevochtigingsbak niet of niet goed zijn geïnstalleerd.
• Stel de luchtreiniger niet bloot aan water.
• De HEPA-filter en de geurfilter kunnen niet worden gewassen of opnieuw worden gebruikt.

Als u dit wel doet, worden de filterprestaties niet verbeterd en het kan eveneens resulteren in elektrische schokken of storingen.

- Reinig de buitenkant alleen met een zachte doek.

Gebruik geen vluchtige vloeistoffen of reinigingsmiddelen. Als u dit wel doet, kan dit schade aan of scheuren in de buitenkant van de unit veroorzaken.

Daarnaast kan het ook sensorstoringen veroorzaken.

- Hoe vaak de luchtreiniger ontkalkt dient te worden, is afhankelijk van de hardheid en zuiverheid van het gebruikte water; hoe harder het water, hoe vaker de luchtreiniger zal moeten worden ontkalkt.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Alvorens u de unit verplaatst, dient u ervoor te zorgen dat deze uit staat. Verwijder de luchtbevochtigingsbak terwijl u de handgreep aan de zijkant van de unit vasthoudt.
• Als u de luchtbevochtigingsbak verwijdert/terug plaatst, wees dan voorzichtig dat uw vingers niet blijven steken in de unit.
• Als u de unit verplaatst, gebruik dan de handgrepen aan weerszijden van de unit. Verplaats de unit niet als deze in gebruik is.
• Blokkeer de luchtinlaat en/of luchtuitlaat niet.
• Plaats de unit niet in de buurt van of boven hete voorwerpen, zoals een kachel of oven, noch op plaatsen waar deze aan stoom kan worden blootgesteld.
• Gebruik de unit altijd rechtopstaand.

RICHTLIJNEN VOOR INSTALLATIE

• Bewaar bij het gebruik van de unit een afstand van minstens 2 m tot apparatuur die elektrische golven uitzendt, zoals televisie- en radiotoestellen, om interferentie te voorkomen.
• Vermijd plaatsen waar de sensoren wordt blootgesteld aan directe wind.
  Als u dit niet doet, kan dit resulteren in storingen van de unit.
• Vermijd plaatsen waar meubels, stoffen of andere objecten in contact kunnen komen met de unit en de in- en uitlaat van lucht kunnen verstoren.
• Vermijd plaatsen waar de luchtreiniger wordt blootgesteld aan condens of grote temperatuurswijzigingen.
  Een geschikte kamertemperatuur ligt tussen 0 en 35°C.
• Plaats de unit op een vlakke en stabiele ondergrond en zorg dat een goede luchtcirculatie mogelijk is.
  Als de unit op een zwaar tapijt geplaatst wordt, kan deze licht trillen.
  Een vlakke ondergrond is van belang om te voorkomen dat er water uit de luchtbevochtigingsbak kan lekken.
• Vermijd plaatsen waar vet of olieachtige rook ontstaat.
  Als u dit niet doet, kan dit resulteren in scheuren in de buitenkant van de unit alsook in sensorstoringen.
• De stofverzamelingsfunctie van de unit is zelfs effectief als de afstand tussen de unit en de wand slechts 3 cm bedraagt. De omringende wanden en vloer kunnen vuil worden. Plaats de unit op afstand van de wand.
  De wand direct achter de luchtuitlaat kan na verloop van tijd vuil worden. Als u de unit gedurende langere tijd op dezelfde plaats gebruikt, reinig dan regelmatig de omringende wanden.

RICHTLIJNEN VOOR GEBRUIK VAN DE FILTERS

- Volg de instructies in deze handleiding voor een juiste verzorging en correct onderhoud van de filters.

Let op: Uw product is van dit symbool voorzien. Dit betekent dat afgedankte elektrische en elektronische apparatuur niet samen met het normale huisafval mogen worden weggegooid. Er bestaat een afzonderlijk inzamelingssysteem voor deze producten.

A. Informatie over afvalverwijdering voor gebruikers (particuliere huishoudens)

1. In de Europese Unie

GOOI DIT APPARAAT NIET MET HET NORMALE HUISAFVAL WEG EN VERBRAND HET OOK NIET IN DE KACHEL.

Afgedankte elektrische en elektronische apparatuur moet GESCHEIDEN worden

ingezameld en behandeld conform de plaatselijke wetgeving.

Gescheiden inzameling stimuleert een milieuvriendelijke verwerking, recycling van materialen en beperkt de definitieve verwijdering van afval. ONJUISTE VERWIJDERING kan vanwege bepaalde substanties schadelijk zijn voor de gezondheid en het milieu! Breng GEBRUIKTE APPARATUUR naar een plaatselijk, meestal gemeentelijke, inzamelpunt, indien mogelijk.

Als u twijfels hebt over de verwijdering, neem dan contact op met de lokale autoriteiten en vraag naar de juiste verwijderingsmethode.

ALLEEN VOOR GEBRUIKERS IN DE EUROPESE UNIE EN ENKELE ANDERE LAN-DEN; BIJVOORBEELD NOORWEGEN EN ZWITSERLAND: U bent wettelijk verplicht deel te nemen aan gescheiden inzameling.

Het bovenstaande symbool staat op elektrische en elektronische apparatuur (of de verpakking) om gebruikers hieraan te herinneren.

Gebruikers uit PARTICULIERE HUISHOUDENS zijn verplicht gebruik te maken van bestaande inzamelingsinrichtingen voor gebruikte apparatuur. Retourneren is gratis.

Als de apparatuur gebruikt is voor ZAKELIJKE DOELEINDEN, neem dan contact op met uw SHARP-dealer die u zal informeren over de terugname. Het kan zijn dat u een bijdrage voor de terugname moet betalen. Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt. Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.

2. In andere landen buiten de Europese Unie

Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de distributeur inleveren, zelfs als u geen nieuw product koopt. Aanvullende inzamelings-inrichtingen zijn vermeld op de startpagina van www.swico.ch of www.sens.ch.

B. Informatie over afvalverwijdering voor bedrijven.

1. In de Europese Unie

Als u het product voor zakelijke doeleinden heeft gebruikt en als u dit wilt weggooien:

Neem contact op met uw SHARP-dealer die u inlichtingen verschaft over de terugname van het product. Het kan zijn dat u een bijdrage voor de terugname en recycling moet betalen.

Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt.

Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.

2. In andere landen buiten de Europese Unie

Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

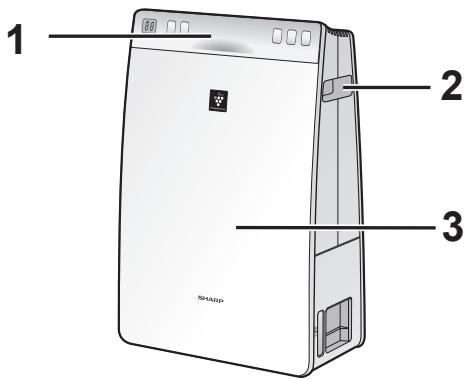

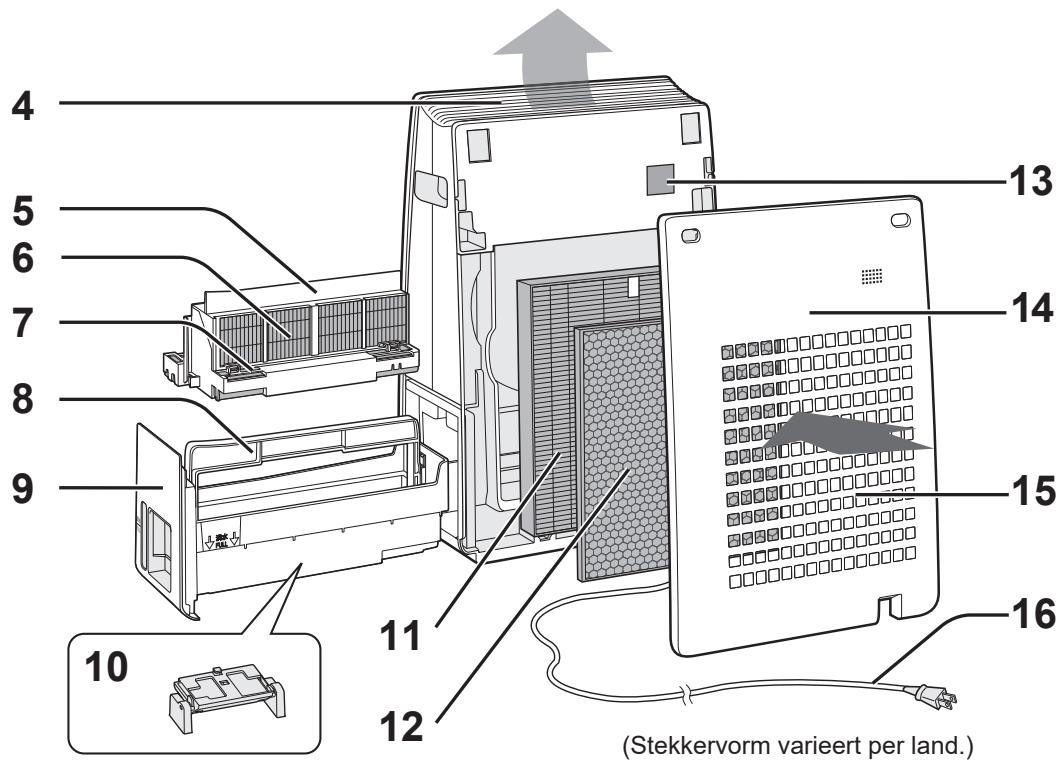

VOORZIJDE / ACHTERZIJDE

VOORZIJDE

1 2 3 SHARP

Achterzijde

4 5 6 7 8 9 10 11 12 13 14 15 16 (Stekkervorm varieert per land.)

1	Bedieningspaneel / display (zie NL-5)	9	Luchtbevochtigingsbak
2	Handgrepen (2 locaties)	10	Vlotter
3	Hoofdunit	11	HEPA-filter
4	Luchtuitlaat	12	Geurfilter
5	Filterframe	13	Sensorfilter / sensor (intern)
6	Luchtbevochtigingsfilter	14	Achterpaneel (voorfilter)
7	Vlotter (in filterframe)	15	Luchtinlaat
8	Bakhandgreep	16	Netsnoer/stekker

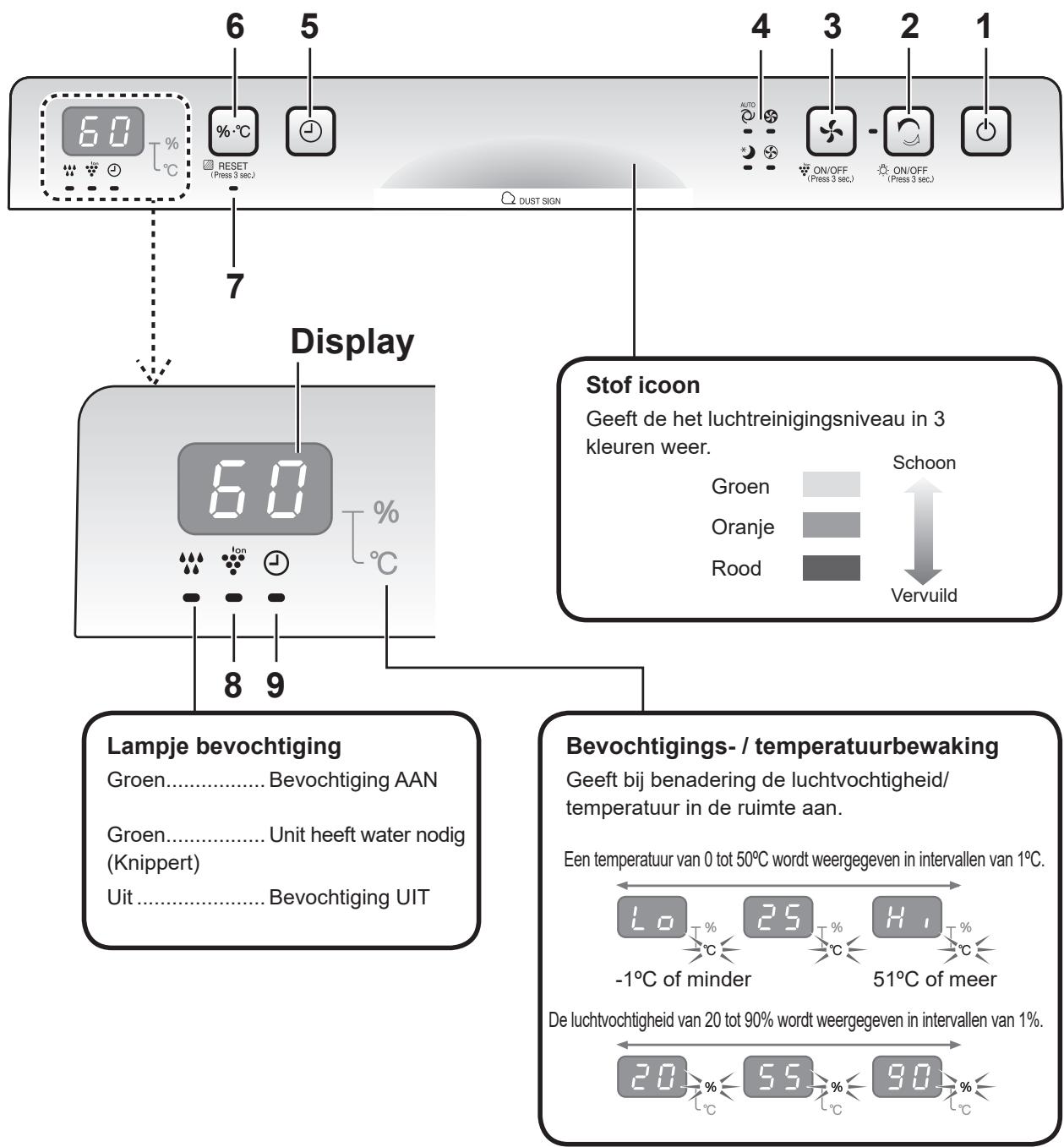

BEDIENINGSPANEEL / DISPLAY

    subgraph Display
        F["6.0°C"] --> G["RESET (Press 3 sec)"]
        G --> H["Auto"]
        H --> I["ON/OFF (Press 3 sec)"]
        I --> J["ON/OFF (Press 3 sec)"]
        J --> K["1"]
    end

    subgraph Bevochtiging
        L["Groen"] --> M["Bevochtiging AAN"]
        N["Groen"] --> O["Unit heeft water nodig (Knippert)"]
        P["Uit"] --> Q["Bevochtiging UIT"]
    end

    subgraph Temperature Adjustment
        R["-1°C of minder"] --> S["De luchtvochtigheid van 20 tot 90% wordt weergegeven in intervallen van 1%"]
        T["51°C of meer"] --> U["De luchtvochtigheid van 20 tot 90% wordt weergegeven in intervallen van 1%"]
    end

1	START/STOP	5	UIT-timerknop
2	Knop CLEAN ION SHOWER/indicatorlampje (groen)	6	Selectieknop display
	(3 sec. indrukken) LICHT AAN/UIT-knop		(3 sec. indrukken) FILTERRESET-knop
3	Knop VENTILATORSNELHEID	7	Filterindicatorlampje (oranje)
	(3 sec. indrukken) Plasmaclusterion AAN/UIT-knop	8	Indicatorlampje plasmaclusterion (blauw)
4	Indicatorlampjes ventilatorsnelheid (groen)	9	UIT-timer indicatielampje (groen)

FILTERINSTALLATIE

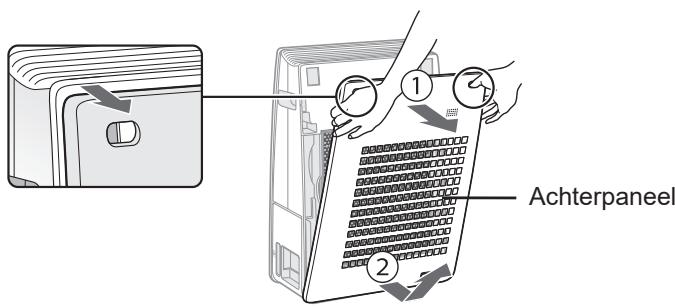

1

Achterpaneel

Verwijder het achterpaneel.

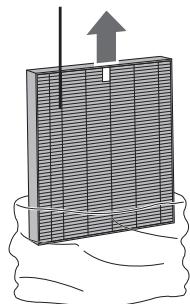

2
HEPA-filter

Haal de filters uit de plastic zak.

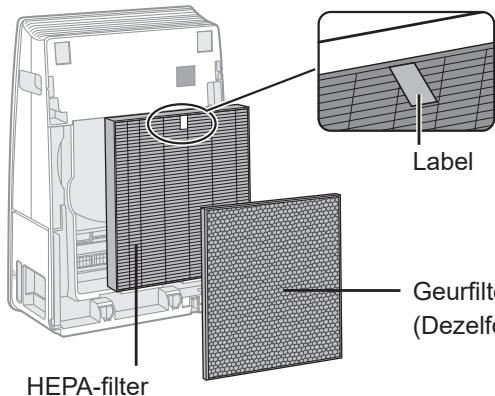

3

HEPA-filter Label Geurfilter (Dezelf

Plaats de zijde met het label naar u toe.

Installeer de filters in de juiste volgorde, zoals afgebeeld.

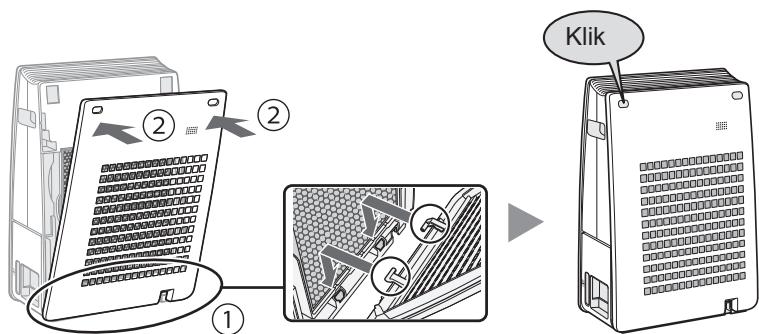

4

Klik

Installeer het achterpaneel.

DE LUCHTONVOCHTIGINGSBAK BIJVULLEN

De lucht wordt bevochtigd door water dat uit de luchtbevochtigingsbak omhoog wordt gepompt te vaporiseren.

De unit kan zelfs gebruikt worden zonder dat er water in de luchtbevochtigingsbak zit.

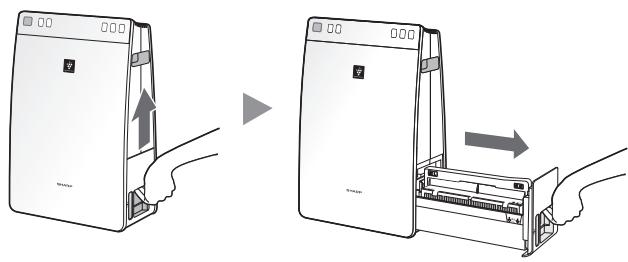

1

Trek de luchtbevochtigingsbak eruit.

VOORZICHTIG

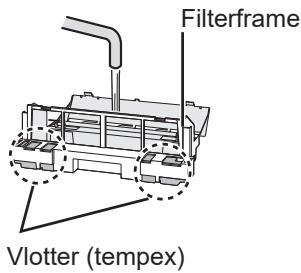

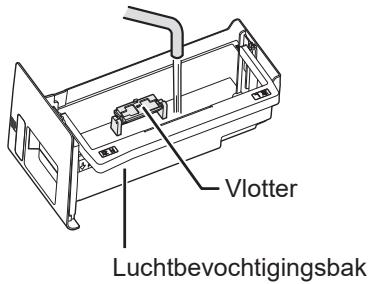

Reinig de luchtbevochtigingsbak als deze vuil is geworden of als u duidelijk een geur ruikt.

(Zie NL-14, NL-15)

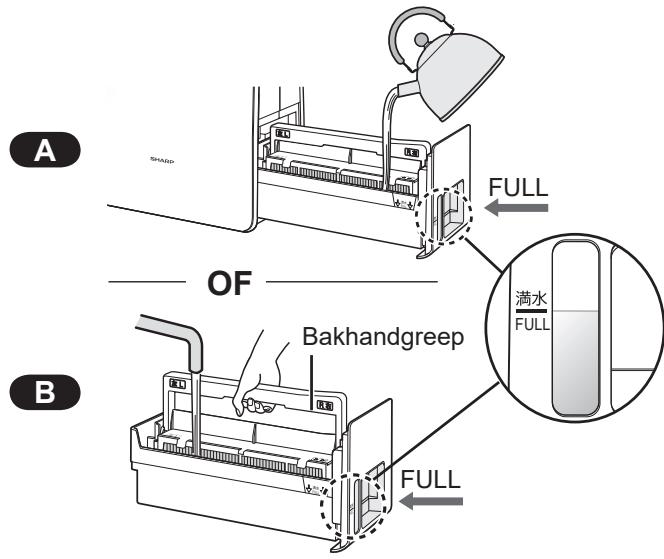

2

A FULL OF B Bakhandgreep FULL 满水 FULL

Vul de luchtbevochtigingsbak met kraanwater aan de hand van methode A of B.

VOORZICHTIG

• Het filterframe drijft omhoog als water bijgevuld wordt.
• Als u de luchtbevochtigingsbak draagt, houd deze dan met beide handen vast of gebruik de bakhandgreep.
• Vul de luchtbevochtigingsbak rustig met water om spetteren te voorkomen.
• Vul de bak niet verder dan de indicatie "FULL". De luchtbevochtigingsbak past niet in de unit als er te veel water in zit.

3

Installeer de luchtbevochtigingsbak.

- Plaats de bakhandgreep in de oorspronkelijke positie voorafgaand aan de installatie.

Handgreep Afscheider

Plaats de handgreep voor de afscheider.

Plaats de handgreep niet op of achter de afscheider.

VOORZICHTIG

• Stel de unit niet bloot aan water. Als u dit wel doet, kan dit leiden tot kortsluiting of een elektrische schok.
• Gebruik alleen schoon kraanwater. Als u ander water gebruikt, ontstaat het risico dat schimmels of bacteriën ontstaan.
• Gebruik geen heet water (40°C), chemische middelen, aromatische stoffen. Als u dit wel doet kan dit vervormingen aan de unit of storingen veroorzaken.
• Als u de luchtbevochtigingsbak verwijdert en installeert, let dan op dat u geen water morst.

START / STOP

START

- Kies de gewenste ventilatorsnelheid.

- Tenzij het stroomsnoer is losgekoppeld, begint de bediening in het vorige programma waarin hij is gebruikt.

REINIGEN DOOR IONENDOUCHE

Laat plasmaclusterionen met hoge dichtheid vrijkomen en voert gedurende 60 minuten een sterke luchtstroom af.

START

- Als de bediening voltooid is, keer de unit terug naar het vorige bedieningsprogramma. Het is mogelijk om vanuit dit programma tijdens het gebruik over te schakelen naar een ander programma.

VENTILATORSNELHEID

Kies de gewenste ventilatorsnelheid.

- De indicatielampjes op de voorzijde gaan automatisch uit.

AUTOMATISCH

- De ventilatorsnelheid wordt automatisch geschakeld tussen HOOG en LAAG, afhankelijk van de luchtvochtigheid en de hoeveelheid onzuiverheden in de lucht.

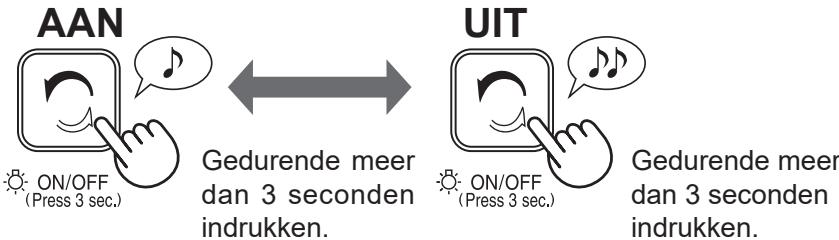

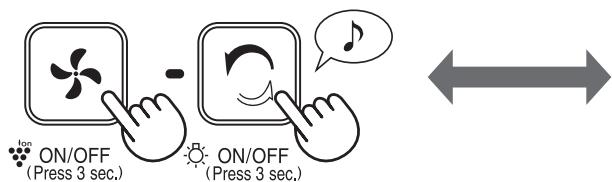

BESTURING LAMPJES

U kunt de indicatielampjes op de voorzijde UITzetten als deze te fel zijn.


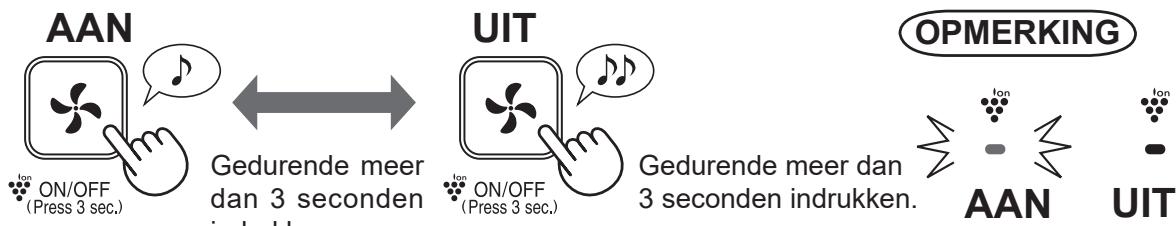

Plasmaclusterion AAN/UIT

Als plasmaclusterionen AAN staat, is het plasmaclusterionlampje aan. (blauw)


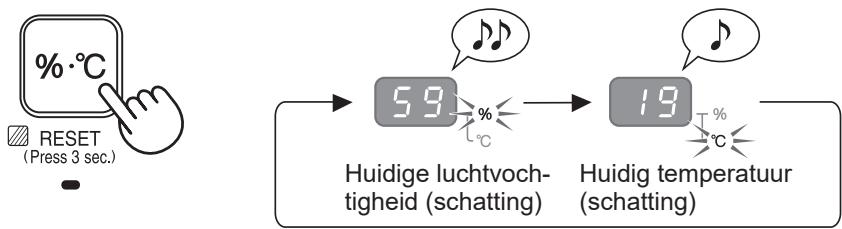

Het display wijzigen (luchtvochtigheid / temperatuur)

U kunt selecteren of de luchtvochtigheid of de temperatuur wordt weergegeven op het display.

OPMERKING

De huidige temperatuur en huidige luchtvochtigheid tonen de geschatte waardes.

De waardes kunnen afwijken van de waardes die worden getoond door andere thermo- of hygrometers.

• Er is geen functie om de temperatuur aan te passen.
• De instelling van luchtvochtigheid kan niet worden aangepast..
• De unit kan niet ontvochtigen.

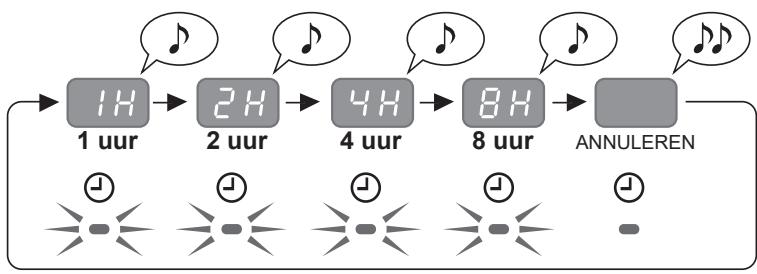

Uit-TIMER

Kies de tijdsduur. De unit stopt automatisch zodra de gekozen tijdsduur bereikt is.

OPMERKING

• Door op ⏻ te drukken, wordt de resterende tijd weergegeven.
• Om de bedieningstijd te resetten, drukt u op ⏻ terwijl de resterende tijd weergegeven wordt.

Als het stroomsnoer van de unit is losgekoppeld of als er een stroomstoring is, hervat de unit de werking met vorige instellingen zodra er stroom is. De standaardinstelling is AAN.

AAN

(als de unit UIT is)

Druk beide knoppen tegelijkertijd gedurende 3 seconden of langer in.

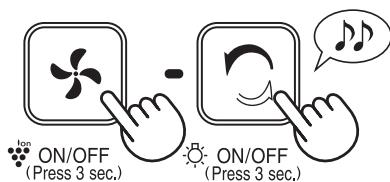

UIT

(als de unit UIT is)

Druk beide knoppen tegelijkertijd gedurende 3 seconden of langer in.

Licht op

indicatorlampjes gedurende 10 seconden aan gaan, is de instelling voltooid.

FILTERINDICATOR

Het filterindicatorlmapje gaat aan na ca. 720 uur. (30 dagen × 24 uur =720 uur)

Dit is een herinnering om het onder- staande onderhoud uit te voeren.

(Zie NL-13, NL-14, NL-15, NL-16)

Na het uitvoeren van onderhoud, reset u de filterindicator.

Gedurende meer dan 3 seconden indrukken.

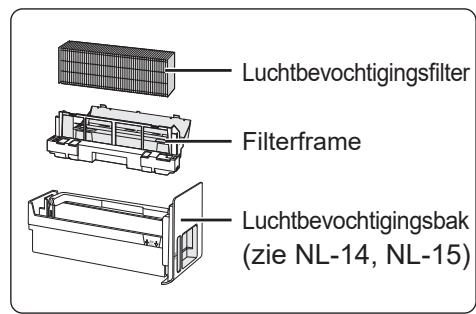

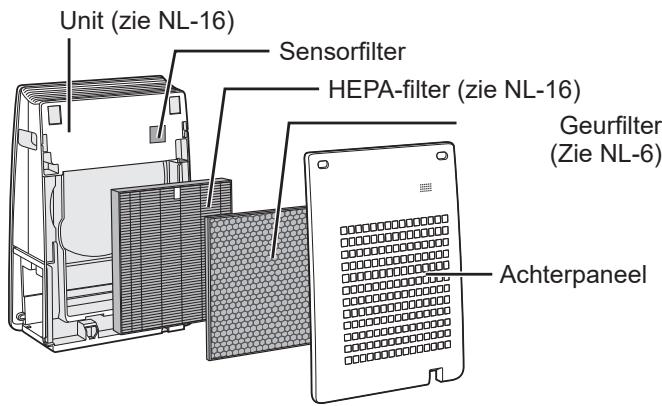

VERZORGINGSINDEX

Als u de unit gebruikt op een plaats met aanzienlijke lucht- en geurvervuiling, pleeg dan regelmatig onderhoud ook al is het filterindicatorlampje niet AAN.

Unit (zie NL-16) Sensorfilter HEPA-filter (zie NL-16) Geurfilter (Zie NL-6) Achterpaneel

Luchtbevochtigingsfilter Filterframe Luchtbevochtigingsbak (zie NL-14, NL-15)

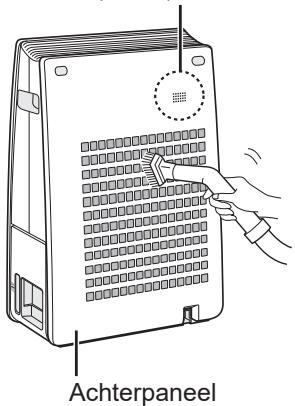

ACHTERPANEEL

SENSOR

Sensor (intern)

Achterpaneel

Verwijder stof voorzichtig met een geschikt reinigingsgereedschap, zoals een stofzuiger met het juiste opzetstuk.

OPMERKING

Reinigingsprocedure bij overmatige vervuiling

ACHTERPANEEL

1. Voeg een kleine hoeveelheid keukenreiniger toe aan water en laat gedurende ongeveer 10 minuten weken.

VOORZICHTIG

• Oefen NIET te veel druk uit als u het achterpaneel schoonveegt.
• Spoel de keukenreiniger weg met schoon water.
• Laat de filter volledig drogen in een goed geventileerde ruimte.

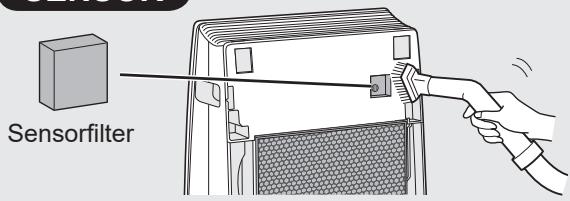

SENSOR

Sensorfilter

1. Verwijder het achterpaneel en de sensorfilter.
2. Verwijder stof voorzichtig van de sensor met een geschikt reinigingsgereedschap, zoals een stofzuiger met het juiste opzetstuk.
3. Als de sensorfilter overmatig vuil is, reinig deze dan met water en maak deze grondig droog.

LUCHTBEVOCHTIGINGSFILTER/-BAK

Geurtjes kunnen onderdrukt worden door de bevochtigingsfilter en de luchtbevochtigingsbak voorzichtig met water te wassen, zelfs wanneer het filterindicatorlmapje niet AAN is.

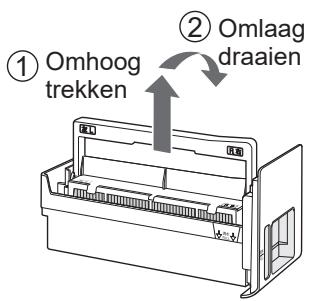

Verwijder de luchtbevochtigingsfilter uit de bak.

① Omhoog trekken ② Omlaag draaien

Draai de handgreep om- laag aan de ommezijde.

Verwijder het filterframe.

② Verwijderen

① Openen

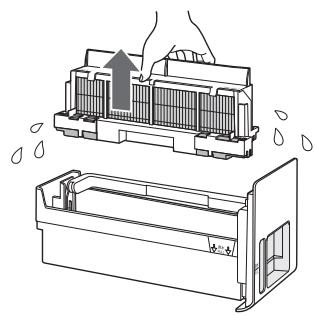

Verwijder de luchtbevochtigingsfilter.

VOORZICHTIG

- Er kunnen waterdruppels van de luchtbevochtigingsfilter en het filterframe vallen.

Reinig de luchtbevochtigingsbak, het filterframe en de luchtbevochtigingsfilter.

Vlotter Luchtbevochtigingsbak

Filterframe Vlotter (tempex)

Luchtbevochtigingsfilter

VOORZICHTIG

• Verwijder de vlotters niet.
• Als de vlotter uit de luchtbevochtigingsbak raakt, installeer dan deze in de hieronder getoonde volgorde.

Dwarsdoorsnede

Lipje Vlotter

1. Plaats de vlotter onder dit lipje.

2. Steek het lipje aan de andere kant van de vlotter in de uitsparing.

3. Steek het lipje van de vlotter in de uitsparing.

OPMERKING

Ontkalkingsprocedure

Aanbevolen ontkalkingsoplossingen

• Citroenzuur (verkrijgbaar bij sommige drogisterijen)
• 100% citroensap zonder vruchtvlees in een flesje.

2 1/2 bekers water

ur> goed roerer

3 theelepels

1. Gedurende ongeveer ruim 30 minuten in water laten weken met een ontkalker.

VOORZICHTIG

- Als u citroensap als ontkalker gebruikt, laat het dan langer weken.

1. Verwijder de ontkalker met veel water.

3 bekers water

p> goed roerer

1/4 beker

Reinigingsprocedure voor de luchtbevochtigingsbak en het filterframe als deze overmatig vuil zijn

1. • Verwijder het filterframe uit de luchtbevochtigingsbak en vul deze met water tot aan de indicatie "FULL".
2. Plaats het filterframe in het water.
3. Voeg een kleine hoeveelheid keukenreiniger aan het water toe.
4. Laat dit 30 minuten weken.
5. Spoel de keukenreiniger weg met schoon water.

- Reinig moeilijk te bereiken delen met een wattenstaafje of tandenborstel.

Plaats de onderdelen na het onderhoud op correcte wijze terug.

① Installeren

② Sluiten

Bevestig de vergrendelingen van de afdekking (3 posities).

①

① Lijn de richtingen uit.

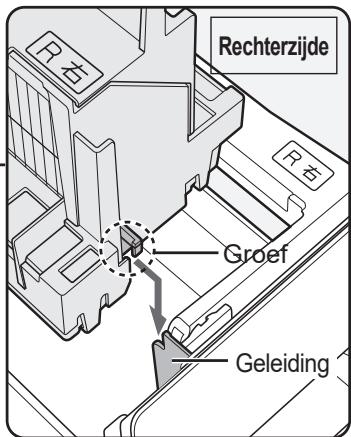

② Installeer de luchtbevochtigingsfilter door de groeven aan de linker- en rechterzijde in de geleidingen van de luchtbevochtigingsbak te plaatsen.

Rechterzijde Groef Geleiding

Hetzelfde aan de linkerzijde.

Plaats de bakhandgreep in diens oorspronkelijke positie.

① Til de bakhandgreep op.
② Plaats het geheel terug in de oorspronkelijke positie.

Veeg deze af met een droge, zachte doek.

VOORZICHTIG

• Gebruik geen vluchtige vloeistoffen
  Benzine, verfverdunner of schuurpoeder kunnen het oppervlak beschadigen.
• Gebruik geen schoonmaakmiddelen
  De ingrediënten van schoonmaakmiddelen kunnen de unit beschadigen.

FILTERREINIGING

Verwijder stof voorzichtig met een geschikt reinigingsgereedschap, zoals een stofzuiger met het juiste opzetstuk.

Als u de unit gebruikt op een plaats met aanzienlijke lucht- en geurvervuiling, pleeg dan regelmatig onderhoud ook al is het filterindicatorlampje niet AAN.

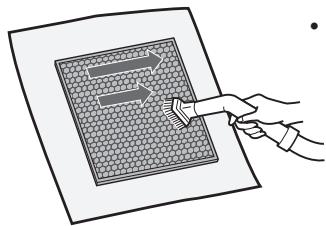

GEURFILTER

- Beide oppervlakken kunnen onderhouden worden.

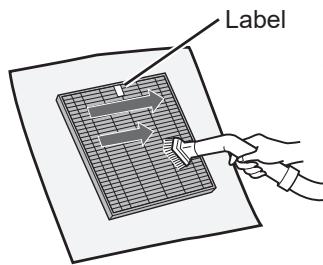

HEPA-FILTER

Label

- Onderhoud uitsluitend het gelabelde oppervlak. Maak het andere oppervlak niet schoon.

VOORZICHTIG

- Was de filters niet. Stel deze niet bloot aan zonlicht.

Sommige geuren die door de filters geabsorbeerd worden, worden na verloop van tijd afgebroken waardoor er bijkomende geuren ontstaan. Afhankelijk van de gebruiksomstandigheden, voornamelijk als het product wordt gebruikt in een omgeving die aanzienlijk veeleisender is dan een huishoudelijke omgeving, kunnen deze bijkomende geuren sneller dan verwacht sterker worden.

Vervang de filter in dergelijke gevallen of als het stof na het onderhoud niet verwijderd kan worden.

FILTERVERVANGING

LEVENSDUUR VAN FILTERS

De levensduur van de filter hangt af van de gebruiksomstandigheden, het gebruik en de locatie van de unit. De levensduur van een HEPA-filter en een geurfilter en de vervangingssuggesties zijn gebaseerd op de luchtreiniging in een ruimte waarin 5 sigaretten per dag worden gerookt en waarbij de stofverzameling door de unit en ongeuringsprestaties verslechterd zijn tot halverwege het niveau van een nieuwe filter.

We raden u aan de filter regelmatiger te vervangen als de unit gebruikt wordt onder omstandigheden die aanzienlijk veeleisender zijn dan dan normale omstandigheden.

•HEPA-filter

Ongeveer 2 jaar na opening

- Geurfilter

Ongeveer 2 jaar na opening

•Luchtbevochtigingsfilter

Ongeveer 5 jaar na opening

Vervanging filtermodel

Gelieve contact op te nemen met uw dealer voor de aankoop van een vervangende filter.

LUCHTREINIGER-MODEL	VERVANGING FILTERMODEL
	HEPA-filter: 1 stuk	Geurfilter: 1 stuk	Luchtbevochti-gings- filter: 1 stuk
UA-HG30E	UZ-HG3HF	UZ-HG3DF	UZ-HG3MF

Luchtbevochtigingsfilter

Gooi het filterframe (grijs) niet weg

OPMERKING

Gebruik het datumlabel om u te herinneren wanneer u de filter dient te vervangen.

Er zit een datumlabel op de linkerzijde van de unit.

Het weggooien van filters

Gooi gebruikte filters weg als afval in overeenstemming met alle plaatselijke wet- en regelgeving.

HEPA-filtermateriaal:

• Filter : polypropyleen
• Frame : polyester

Geurfiltermateriaal:

• Filter : Actieve kool, polyethyleentereftalaat, polypropyleen
• Frame : Papier

Bevochtigingsfiltermateriaal:

Voordat u contact opneemt met een reparateur, dient u onderstaande probleemoplossingstabel te raadplegen om u ervan te verzekeren dat het probleem geen defect van de unit is.

PROBLEEM	OPLOSSING (onderstaande zaken zijn niet te wijten aan een defect)
Geur en rook houden aan.	• Controleer de filters. Als deze extreem vuil zijn, reinig of vervang deze dan. (zie NL-13, NL-14, NL-15, NL-16, NL-17)
Het stofsymboollampje is groen, zelfs terwijl de lucht niet schoon is.	• De lucht kan al vervuild zijn geweest toen de unit werd ingestoken. Trek de stekker uit het stopcontact, wacht een minuut en steek de stekker van de unit opnieuw aan.
Het stofsymboollampje licht oranje of rood op hoewel de lucht schoon is.	• Vuile of verstopte openingen van de stofsensoren verhinderen de sensorwerking. Reinig het achterpaneel voorzichtig. (Zie NL-13).
De unit maakt een klikkend of tik-kend geluid.	• De unit kan klikkende of tikkende geluiden maken bij het genereren van ionen.
De lucht die de unit afgeeft heeft een geur.	• Controleer of de filters extreem vuil zijn.• Reinig of vervang de filters.• Plasmacluster-luchtreinigers geven een zeer kleine hoeveelheid ozon af die een geur kunnen veroorzaken.
De unit werkt niet als er een sigaret- tenlucht hangt.	• Controleer of de unit op een plaats staat waar het voor de sensoren lastig is om sigarettenrook te detecteren.• Controleer of er stof in de openingen van de stofsensoren zit of dat deze verstopt zijn.Als er stof in zit of als deze verstopt zijn, reinig dan het achterpaneel. (Zie NL-13)
Het filterindicatorlampje brandt.	• Als u de filters vervangt, steekt u de stekker in een stopcontact en drukt u vervolgens op de filterresetknop.
De stofsymboollampjes zijn uit.	• Controleer of de modus "Lampjes UIT" geselecteerd is. Als deze geselecteerd is, druk dan op de AAN/UIT-knop voor de lampjes om de indicatorlampjes aan te zetten. (Zie NL-11)• Controleer of wellicht de SLAAP-modus is geselecteerd. (Zie NL-10)
Het lampje voor de bevochtiging gaat niet uit als de luchtbevochti-gingsbak leeg is.	• Reinig de luchtbevochtigingsbak. Zorg ervoor dat unit op een vlakke ondergrond staat.
Het waterniveau in de luchtbevoch-tigingsbak daalt niet of heel lang-zaam.	• Controleer of de luchtbevochtigingsbak goed is geïnstalleerd. Controleer het luchtbevochtigingsfilter.• Als de luchtbevochtigingsfilter extreem vuil is, reinig of vervang deze dan. (zie NL-14, NL-15, NL-17).• De luchtbevochtingshoevelheid wordt lager als de luchtvochtigheid de juiste hoeveelheid bereikt (55 ~ 65%) door de activering van de lucht- vochtigheidssensor in geval van automatische ventilatorsnelheid.
De stofsymboollampjes veranderen regelmatig van kleur.	• De stofsymboollampjes wisselen automatisch van kleur als de stofsen-sor onzuiverheden detecteert.
Er is een afwijking tussen de lucht- vochtigheidsmonitor van de unit en een andere hygrometer in de ruimte.	• Er is een verschil in het luchtvochtigheidsniveau binnen dezelfde ruimte.• De sensor heeft verschillende meetparameters.• Als de monitor TEMPERATUUR aangeeft, drukt u op de selectieknop van het display. (Zie NL-11)

FOUT DISPLAY

Als de fout zich blijft voordoen, neem dan contact op met een Sharp servicecenter.

DIGITALE INDICATIE	FOUTDETAILS	OPLOSSING
	Ventilatormotorfout.	Trek de stekker uit het stopcontact, wacht ongeveer een minuut en steek de stekker weer in het stopcontact.
	Fout temperatuur-/ vochtigheidssensor.

Stroomvoorziening		220-240 V 50-60 Hz
Aanpassen ventilatorsnelheid		MAX	MED	SLAAP
LUCHT REINI-GEN	Ventilatorsnelheid (m3/uur)	180	125	52
	Nominaal vermogen (W)	27	12	4,1
	Geluidsniveau (dBA)	48	38	21
LUCHT REINI-GEN &BEVOCHTI-GING	Ventilatorsnelheid (m3/uur)	180	125	52
	Nominaal vermogen (W)	27	12	4,1
	Geluidsniveau (dBA)	48	38	21
	Bevochtiging (mL/uur)*1	350	280	140
Aanbevolen grootte van de ruimte (m2)*2		~21
Plasmaclusterionen met hoge dichtheid aanbevolen grootte van de ruimte (m2)*3		~17
Capaciteit luchtbevochtigingsbak (I)		1,8
Sensoren		Stof/temperatuur & luchtvochtigheid
Filtertype	Stofverzameling	HEPA *4
	Ontgeuring	Ontgeurend
Snoerlengte (m)		2,0
Afmetingen (mm)		380 (B) × 197 (D) × 570 (H)
Gewicht (kg)		7,2

*1 • De mate van luchtbevochtiging is afhankelijk van de temperatuur en luchtvochtigheid binnens- en buitenshuis.

De mate van luchtbevochtiging neemt toe naarmate de temperatuur stijgt of de luchtvochtigheid daalt.

De mate van luchtbevochtiging neemt af naarmate de temperatuur daalt of de luchtvochtigheid stijgt.

- Meetomstandigheden: 20°C, 30% luchtvochtigheid (JEM1426)

*2 • De aanbevolen grootte van de ruimte geldt voor een luchtreiniger die met maximale ventilatorsnelheid wordt gebruikt.

- De aanbevolen grootte van de ruimte geeft aan over welke oppervlakte stofdeeltjes kunnen worden verwijderd in 30 minuten.

*3 • De grootte van een ruimte waarin ongeveer 7000 ionen per kubieke meter kunnen worden gemeten in het midden van de ruimte, als de unit naast een muur is geplaatst, met maximale instellingen functioneert en zich op een hoogte van ongeveer 1,2 meter vanaf de vloer bevindt.

*4 • De filter verwijdert meer dan 99,97% van de partikels van 0,3 micron stof. (JEM1467)

Stand-by stroomverbruik

Als de stekker van de unit is ingestoken in een wandstopcontact, dan verbruikt de unit ongeveer 0,9 watt aan stand-by stroomverbruik om de elektrische circuits te bedienen.

Trek de stekker uit het stopcontact om energie te besparen als u de luchtreiniger niet gebruikt.
