GEBRUIKSAANWIJZING DLM380PM2 LXT MAKITA

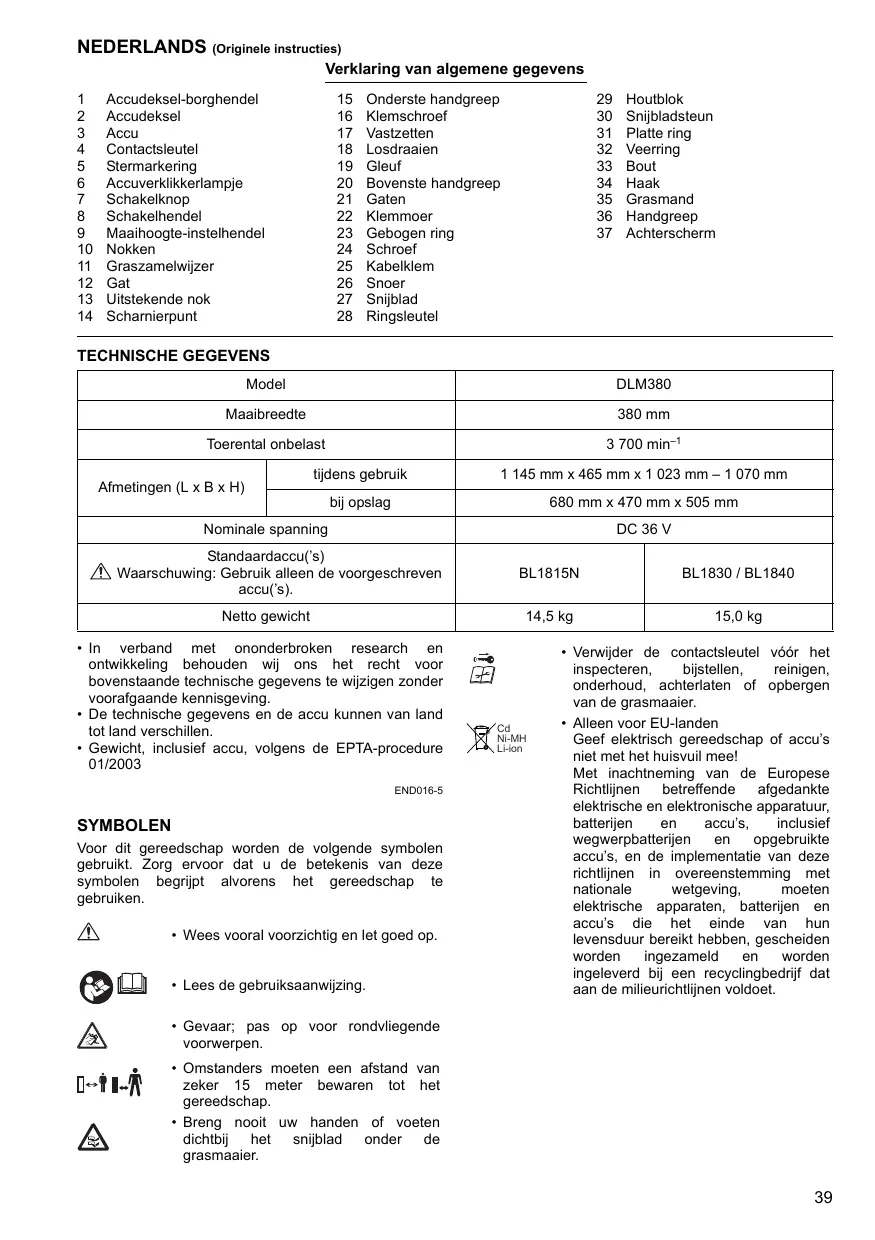

NEDERLANDS (Originele instructies) Verklaring van algemene gegevens 1 2 3 4 5 6 7 8 9 10 11 12 13 14

Accudeksel-borghendel Accudeksel Accu Contactsleutel Stermarkering Accuverklikkerlampje Schakelknop Schakelhendel Maaihoogte-instelhendel Nokken Graszamelwijzer Gat Uitstekende nok Scharnierpunt

15 16 17 18 19 20 21 22 23 24 25 26 27 28

Onderste handgreep Klemschroef Vastzetten Losdraaien Gleuf Bovenste handgreep Gaten Klemmoer Gebogen ring Schroef Kabelklem Snoer Snijblad Ringsleutel

DC 36 V Standaardaccu(’s) Waarschuwing: Gebruik alleen de voorgeschreven accu(’s). Netto gewicht • In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving. • De technische gegevens en de accu kunnen van land tot land verschillen. • Gewicht, inclusief accu, volgens de EPTA-procedure 01/2003 END016-5

SYMBOLEN Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken. • Wees vooral voorzichtig en let goed op. • Lees de gebruiksaanwijzing.

BL1815N BL1830 / BL1840

• Verwijder de contactsleutel vóór het inspecteren, bijstellen, reinigen, onderhoud, achterlaten of opbergen van de grasmaaier. • Alleen voor EU-landen Geef elektrisch gereedschap of accu’s niet met het huisvuil mee! Met inachtneming van de Europese Richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en accu’s, inclusief wegwerpbatterijen en opgebruikte accu’s, en de implementatie van deze richtlijnen in overeenstemming met nationale wetgeving, moeten elektrische apparaten, batterijen en accu’s die het einde van hun levensduur bereikt hebben, gescheiden worden ingezameld en worden ingeleverd bij een recyclingbedrijf dat aan de milieurichtlijnen voldoet.

• Gevaar; pas op voor rondvliegende voorwerpen. • Omstanders moeten een afstand van zeker 15 meter bewaren tot het gereedschap. • Breng nooit uw handen of voeten dichtbij het snijblad onder de grasmaaier.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. 1.

Steek de contactsleutel pas in de grasmaaier wanneer die geheel voor gebruik gereed is. 2. Dit apparaat is niet geschikt voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of verstandelijke vermogens, of gebrek aan ervaring of kennis van zaken, tenzij onder toezicht of na degelijk onderricht betreffende bediening van het apparaat, door een persoon die verantwoordelijk is voor hun veiligheid. 3. Houd toezicht op kinderen, om te zorgen dat ze niet met het apparaat gaan spelen. 4. Laat nooit kinderen of anderen die niet vertrouwd zijn met deze instructies het apparaat bedienen. De toegestane leeftijd van gebruikers kan ook zijn vastgelegd in de plaatselijke wetgeving. 5. Gebruik het apparaat nooit met personen, in het bijzonder kinderen, of huisdieren dicht in de buurt. 6. Onthoud dat de bediener of gebruiker aansprakelijk is voor ongelukken met letsel aan andere personen of schade aan hun eigendommen. 7. Draag bij gebruik van dit apparaat altijd stevig schoeisel en een lange broek. Gebruik het apparaat niet wanneer u op blote voeten loopt of open sandalen draagt. Draag geen loshangende kleding, shawls of kettingen, of ceintuurs met bandjes die los bengelen. Loshangende kleding of sieraden kunnen door de bewegende delen gegrepen worden. 8. Gebruik het apparaat alleen bij daglicht of helder kunstlicht. 9. Gebruik het apparaat niet wanneer het gras nat is. 10. Gebruik de grasmaaier nooit in de regen. 11. Bediening en onderhoud van accu-apparatuur – Gebruik voor het opladen alleen het door de fabrikant voorgeschreven oplaadapparaat. Een acculader die geschikt is voor een bepaald type accu kan brandgevaarlijk zijn bij gebruik met een ander type accu. – Gebruik elektrisch gereedschap alleen met de specifiek daarvoor geschikte accu. Het gebruik van een ander type accu kan gevaar voor brand of verwondingen opleveren. – Wanneer de accu niet gebruik is, dient u deze uit de buurt te houden van andere metalen voorwerpen, zoals paperclips, kleingeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die kortsluiting tussen de accucontacten zouden kunnen maken. Als de accucontacten kortgesloten worden, kan dat brandgevaar of brandwonden veroorzaken.

Bij misbruik kan er vloeistof uit de accu vrijkomen; vermijd aanraking daarmee. Als u per ongeluk in aanraking komt met accuvloeistof, wast u die dan met water af. Als er accuvloeistof in uw ogen komt, roept u dan bovendien medische hulp in. De vloeistof uit de accu kan huidirritatie of brandwonden veroorzaken. Houd de handgreep altijd stevig vast. Zorg dat u stevig staat op hellingen of glooiingen. Loop gewoon en ga niet rennen. Raak het snijblad of andere scherpe randen niet aan bij het optillen of meedragen van het apparaat. Lichamelijke conditie — Gebruik de grasmaaier niet onder de invloed van alcohol, stimulerende of verdovende middelen, of na het innemen van medicijnen. Zorg dat de beveiligingsdelen zijn aangebracht en in goede staat verkeren. Houd uw handen en voeten uit de buurt van het snijblad en de draaiende delen. Let op — Na uitschakelen blijven de snijbladen nog even doordraaien. Verwijder de contactsleutel vóór het bijstellen of schoonmaken van de grasmaaier, en ook wanneer u er materiaal uit moet verwijderen. Gebruik uitsluitend de in deze handleiding door de fabrikant voorgeschreven snijbladen. Controleer vóór het gebruik zorgvuldig de snijbladen op barsten of andere beschadigingen. Vervang gebarsten of beschadigde snijbladen onmiddellijk. Zorg dat er geen andere personen in de buurt zijn voordat u met maaien begint. Staak het maaien wanneer er iemand nadert. Verwijder vóór het maaien eerst obstakels en voorwerpen zoals stenen, ijzerdraad, glas, botten en grote takken uit uw werkgebied, om schade aan de grasmaaier en letsel te voorkomen. Stop onmiddellijk met maaien wanneer u iets vreemds bemerkt. Schakel de grasmaaier uit en verwijder de contactsleutel uit het apparaat. Inspecteer vervolgens de grasmaaier. Probeer nooit om de wielhoogte bij te stellen terwijl de grasmaaier werkt. Laat de schakelhendel los en wacht tot het snijblad gestopt is voordat u een tuinpad, trottoir, oprijlaan, straat of weg oversteekt, of enig terrein waar grind ligt. Verwijder de contactsleutel ook wanneer u het apparaat even achterlaat, wanneer u een eindje verder iets moet oprapen, of als u om enige andere reden afgeleid bent van waar u mee bezig was. Als het snijblad van de grasmaaier een hard voorwerp raakt en wegslingert, zou dat ernstige verwondingen kunnen veroorzaken. Controleer altijd vóór het maaien het gras op voorwerpen die hinder of gevaar kunnen veroorzaken en verwijder ze op afdoende wijze.

28. Als de grasmaaier een obstakel raakt, gaat u als volgt te werk: – Stop de grasmaaier, laat de schakelhendel los en wacht tot het snijblad helemaal tot stilstand is gekomen. – Verwijder eerst de contactsleutel en dan de accu. – Controleer de grasmaaier zorgvuldig op beschadigingen. – Vervang het snijblad als het op enige wijze beschadigd is. Repareer alle beschadigingen voordat u de grasmaaier opnieuw start en in gebruik neemt. 29. Controleer de grasopvangzak achteraan regelmatig op slijtage of schade. Vóór opslag van het apparaat zorgt u eerst dat de grasopvangzak helemaal leeg is. Vervang een versleten zak door een nieuwe, van de fabriek bestelde zak, voor uw veiligheid. 30. Stop de motor en verwijder de contactsleutel wanneer u het apparaat achterlaat, vóór het reinigen van de buitenkant van de grasmaaier en voordat u enige inspectie of reparatie uitvoert. 31. Wees uiterst voorzichtig wanneer u het apparaat achteruit laat rijden of naar u toe trekt. 32. Stop de snijblad(en) wanneer u het apparaat moet kantelen om het te verplaatsen over een ander oppervlak dan gras, en ook wanneer u het apparaat vervoert van of naar het te maaien terrein. 33. Gebruik het apparaat in geen geval wanneer de beveiligingskappen of schermen defect zijn, of wanneer beveiligingsdelen zoals de keerschotten en/of grasvanger afwezig zijn. 34. Schakel de motor zorgvuldig in volgens de voorschriften, met uw voeten op veilige afstand van de snijblad(en). 35. Kantel het apparaat niet wanneer u de motor inschakelt, behalve wanneer het noodzakelijk is het apparaat ietwat te kantelen om de motor te starten. In dat geval kantelt u het apparaat niet verder dan strikt noodzakelijk en tilt u alleen het van u afgerichte deel ietwat omhoog. 36. Start het apparaat niet terwijl u recht voor de uitblaasopening staat. 37. Steek nooit uw handen of voeten onder of vlakbij de draaiende onderdelen. Blijf steeds uit de buurt van de uitblaasopening. 38. Vervoer het apparaat niet terwijl de grasmaaier is ingeschakeld. 39. Stop het apparaat en verwijder het blokkerende voorwerp. Let goed op dat alle bewegende onderdelen volledig tot stilstand zijn gekomen – wanneer u het apparaat achterlaat; – voor het opheffen van een blokkering of het vrijmaken van de grasafvoerbaan; – voor het controleren, reinigen of werken aan het apparaat; – na het raken van een obstakel. Inspecteer het apparaat op schade en verricht de nodige reparaties alvorens u het apparaat opnieuw start en weer in gebruik neemt. 40. Als het apparaat heftig gaat trillen of schudden (onmiddellijk controleren) – inspecteer rondom op schade; – vervang of repareer alle beschadigde delen;

43. 44. 45. 46. 47. 48.

controleer op loszittende delen en zet die goed vast. Wees uiterst voorzichtig tijdens het bijstellen van het apparaat, om te voorkomen dat uw vingers bekneld raken tussen de bewegende en vaste delen van het apparaat. Maai altijd horizontaal langs een glooiing, nooit omhoog en omlaag. Wees uiterst voorzichtig wanneer u op een hellend vlak van richting verandert. Probeer niet om te maaien op al te steile hellingen. Niet besproeien of afspoelen met een tuinslang; zorg dat er geen water in de motor en elektrische contacten komt. Controleer regelmatig of de snijbladbevestigingsbout stevig vast zit. Zorg dat alle moeren, bouten en schroeven stevig zijn aangedraaid, om het apparaat veilig te kunnen gebruiken. Laat het apparaat altijd eerst afkoelen voordat u het opbergt. Onthoud goed bij onderhoud aan de snijbladen dat ook als de stroom is uitgeschakeld, de snijbladen nog wel kunnen bewegen. Vervang alle versleten of beschadigde onderdelen, voor uw veiligheid. Gebruik uitsluitend originele vervangingsonderdelen en accessoires.

BEWAAR DEZE VOORSCHRIFTEN. WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen. ENC007-8

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN VOOR ACCU 1.

Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, aandachtig door alvorens de acculader in gebruik te nemen. Neem de accu niet uit elkaar. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken. Als er elektrolyt in uw ogen is terechtgekomen, spoel dan uw ogen met schoon water en roep onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken. Voorkom kortsluiting van de accu: (1) Raak de accucontacten niet aan met enig stroomgeleidend materiaal. (2) Bewaar de accu niet in een doos samen met andere metalen voorwerpen zoals spijkers, sleutels of kleingeld, enz.

(3) Zorg dat de accu niet wordt blootgesteld aan regen of vocht. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten. 6. Bewaar het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50°C of hoger. 7. Werp de accu nooit in het vuur, ook niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan namelijk ontploffen in het vuur. 8. Wees voorzichtig dat u de accu niet laat vallen en hem niet blootstelt aan schokken of stoten. 9. Gebruik nooit een beschadigde accu. 10. Volg de plaatselijk geldende voorschriften voor het inleveren of wegwerpen van batterijen.

BEWAAR DEZE VOORSCHRIFTEN. Tips voor een maximale levensduur van de accu 1.

Laad de accu op voordat hij volledig ontladen is. Wanneer u merkt dat het vermogen van het gereedschap afneemt, staak dan altijd het gebruik en laad dan eerst de accu op. Laad een volledig opgeladen accu nooit opnieuw op. Door overmatig opladen zal de gebruiksduur van de accu korter worden. Laad de accu op bij een kamertemperatuur tussen 10°C en 40°C. Een accu die heet geworden is, laat u eerst afkoelen voordat u die oplaadt. Laad de accu zeker elk half jaar een keer op, ook als u deze geruime tijd lang niet gebruikt.

BESCHRIJVING VAN DE FUNCTIES Installeren of verwijderen van de accu LET OP: • Schakel het gereedschap altijd uit alvorens de accu te installeren of te verwijderen. • Zorg dat u voor gebruik het accudeksel vooral stevig afsluit. Anders zou er regen, vocht, modder of vuil in kunnen komen en het apparaat of de accu kunnen beschadigen. • Schuif de accu altijd volledig naar binnen totdat de rode indicator niet meer zichtbaar is. Als u dit nalaat, zou de accu uit het apparaat kunnen vallen en uzelf of anderen kunnen verwonden. • Druk de accu er niet met kracht in. Als de accu er niet soepel in schuift, houdt u die waarschijnlijk in de verkeerde stand. OPMERKING: • Het gereedschap werkt niet met slechts één enkele accu. Voor aanbrengen van de accu: 1. Trek de accudeksel-borghendel naar u toe en open het accudeksel. (Fig. 1) 2. Voor het aanbrengen van de accu plaatst u de tong van de accu in de groef van de behuizing en schuift u de accu op zijn plaats. Schuif de accu er altijd volledig in totdat die op zijn plaats vastklikt. Wanneer de rode indicator op de bovenkant van de knop nog zichtbaar is, zit de accu er nog niet stevig en veilig in. (Fig. 2)

Steek de contactsleutel in op de plaats die in de afbeelding is aangegeven, zover de sleutel gaat. (Fig. 3) Sluit het accudeksel en druk het aan totdat het is vergrendeld met de borghendel.

Om de accu uit de grasmaaier te verwijderen: 1. Trek de accudeksel-borghendel naar u toe en open het accudeksel. 2. Schuift de accu uit het gereedschap terwijl u de knop voorop de accu ingedrukt houdt. 3. Trek eerst de contactsleutel er uit. 4. Sluit het accudeksel.

Accubeveiligingssysteem

Het gereedschap is voorzien van een apparaat/ accubeveiligingssysteem. Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van het apparaat en de accu te sparen. Het gereedschap zal tijdens gebruik automatisch stoppen wanneer het apparaat en/of de accu aan één van de volgende omstandigheden wordt blootgesteld. In sommige omstandigheden lichten de indicatorlampjes op. Overbelastingsbeveiliging Als het gereedschap wordt gebruikt op een manier die een abnormaal hoge stroomsterkte vergt, zal het gereedschap automatisch stoppen zonder enige waarschuwing. In dat geval schakelt u het gereedschap uit en verhelpt u de oorzaak van de overbelasting. Vervolgens schakelt u het gereedschap in en start u opnieuw. Oververhittingsbeveiliging Wanneer het gereedschap of de accu oververhit raakt, zal het gereedschap automatisch stoppen zonder enige waarschuwing. Dan zal het gereedschap niet starten, ook al is het ingeschakeld. In dat geval laat u het gereedschap of de accu even afkoelen, voordat u het gereedschap opnieuw inschakelt. OPMERKING: • De oververhittingsbeveiliging voor de accu werkt alleen voor accu’s met een stermarkering. De oververhittingsbeveiliging voor het apparaat zelf werkt met alle typen accu’s. (Fig. 4) Overontladingsbeveiliging (Fig. 5) Wanneer de accu nog maar weinig stroom kan leveren, gaat het accuverklikkerlampje knipperen aan de kant van de betreffende accu. Als u dan doorgaat met werken, stopt het gereedschap en blijft het accuverklikkerlampje ongeveer 10 seconden lang branden. In dat geval laadt u de accu opnieuw op.

Werking van de stroomschakelaar WAARSCHUWING: • Alvorens u de accu in het gereedschap plaatst, controleert u eerst of de schakelhendel goed werkt en bij loslaten automatisch naar de oorspronkelijke uit-stand terugkeert. Bediening van het apparaat met een schakelhendel die niet goed werkt kan leiden tot ongecontroleerde bewegingen, met kans op ernstig lichamelijk letsel. OPMERKING: • Wanneer u te veel gras tegelijk probeert te maaien, kan de motor soms niet starten, vanwege overbelasting. In dat geval stelt u de maaihoogte hoger in, om het vervolgens opnieuw te proberen.

• De grasmaaier start niet zonder dat u de schakelknop indrukt, ook al trekt u de schakelhendel in. Deze grasmaaier is voorzien van een contactslotschakelaar en een handgreepschakelaar. Als er iets niet in orde is met een van deze twee schakelaars, staakt u dan onmiddellijk het gebruik en laat u ze controleren bij uw dichtstbijzijnde erkende Makita servicecentrum. 1. Plaats de accu’s in het apparaat. Steek de contactsleutel in het contactslot en sluit dan het accudeksel. (Fig. 3) 2. Druk op de schakelknop. 3. Trek de schakelhendel naar u toe terwijl u de schakelknop ingedrukt houdt. 4. Laat de schakelknop los zodra de motor op toeren komt. De grasmaaier blijft dan lopen totdat u de schakelhendel loslaat. (Fig. 6) 5. Laat de schakelhendel los om de motor te stoppen. 6. Verwijder altijd de contactsleutel wanneer u het apparaat niet gebruikt. Bewaar de contactsleutel op een veilige plaats, buiten bereik van kinderen.

Afstellen van de maaihoogte (Fig. 7) WAARSCHUWING: • Steek bij het afstellen van de maaihoogte nooit uw hand of voet onder de grasmaaier. • Controleer vóór het gebruik zorgvuldig of de hendel juist in de gleuf valt. De maaihoogte is instelbaar binnen een bereik van 25 mm – 75 mm. 1. Verwijder de contactsleutel. 2. Trek de maaihoogte-instelhendel naar kant A. Stel de hendel in op uw gewenste maaihoogte. Zorg dat de nokken op de maaihoogte-instelhendel precies in de gaten passen en dat de hendel terugkeert naar kant B. OPMERKING: • De aanduidingen voor de maaihoogte moeten slechts als richtlijn beschouwd worden, aangezien de toestand van het gazon of de grond de uiteindelijke hoogte van het gras kan doen afwijken van de gekozen hoogtewaarde. • Met een maaiproef in een minder opvallende plaats kunt u door uitproberen de gewenste hoogte vinden. • U kunt de maaihoogte-instelhendel gemakkelijker bewegen als u het gereedschap stevig vasthoudt. (Fig. 8)

Graszamelwijzer (Fig. 9)

De graszamelwijzer geeft de hoeveelheid gemaaid gras aan. – Zolang de grasmand nog niet vol is, zal de graszamelwijzer tijdens het maaien blijven zweven. – Wanneer de grasmand vol is, zal de graszamelwijzer tijdens het maaien niet meer zweven. In dat geval stopt u onmiddellijk met maaien en leegt u de grasmand. Na het legen van de grasmand reinigt u die zo dat er weer lucht door de mazen van het net stroomt. OPMERKING: • Deze graszamelwijzer geeft slechts een ruwe vingerwijzing. Afhankelijk van de inhoud van de grasmand kan de graszamelwijzer niet altijd een juist beeld van de toestand geven.

INEENZETTEN WAARSCHUWING: • Zorg er altijd voor dat de contactsleutel en de accu zijn verwijderd, alvorens u enig werk aan de grasmaaier gaat uitvoeren. Als u vergeet de contactsleutel en de accu te verwijderen, kan dat leiden tot ernstige verwondingen als de maaier plotseling zou starten. • Start nooit het apparaat voordat het geheel naar behoren is gemonteerd. Gebruik van het apparaat in een deels gemonteerde staat kan leiden tot ernstige verwondingen als het apparaat plotseling zou starten.

Aanbrengen van het accudeksel WAARSCHUWING: • Steek de contactsleutel en de accu niet in voordat u het accudeksel hebt aangebracht. Veronachtzaming hiervan kan leiden tot ernstig letsel. Breng het accudeksel steeds volledig aan voordat u het apparaat gaat gebruiken, om het apparaat en de accu te beschermen tegen modder, vuil of water. 1. Plaats het accudeksel zodanig op het apparaat dat de openingen in het accudeksel precies over de uitstekende nokken van het apparaat vallen. (Fig. 10) 2. Plaats uw handen op het midden van het accudeksel en druk het vast. (Fig. 11) 3. Controleer vóór het eerste gebruik of het scharnierpunt van het accudeksel naar behoren is vastgemaakt. Om dit te controleren trekt u de accudeksel-borghendel naar u toe en opent u het accudeksel. (Fig. 12)

Aanbrengen van de handgreep (Fig. 13, 14 en 15) WAARSCHUWING: • Bij het aanbrengen van de handgrepen leidt u de snoeren zo dat ze niet verward of bekneld kunnen raken door voorwerpen tussen de handgrepen. 1. Draai de klemschroeven los (twee stuks). 2. Schuif de onderste handgreep aan beide kanten zijwaarts uit en klap de handgreep in die stand geheel terug en pas deze in de gleuf in het maaierhuis. 3. Draai de klemschroeven aan beide zijden vast om de onderste handgreep vast te zetten. 4. Til de bovenste handgreep op, zodanig dat de schroefgaten in de bovenste handgreep samenvallen met die in de onderste handgreep. Zet de beide delen vast met de bijgeleverde schroeven, gebogen ringen en klemmoeren. OPMERKING: • Houd hierbij de bovenste handgreep stevig vast, zodat de handgreep niet uit uw hand wegglijdt. OPMERKING: • Monteer de bovenste handgreep zo dat de richting daarvan en het verloop van het stroomsnoer overeen komen met die getoond in de afbeelding. (Fig. 16)

Verwijderen en aanbrengen van het snijblad (Fig. 17 en 18) WAARSCHUWING: • Verwijder altijd eerst de contactsleutel en de accu voordat u het snijblad gaat verwijderen of installeren. Als u vergeet de contactsleutel en de accu te verwijderen, kan dat leiden tot ernstig letsel.

• Na het loslaten van de schakelhendel kan het snijblad nog enkele seconden doordraaien. Let op dat het snijblad volledig tot stilstand is gekomen. • Draag voor het hanteren van het snijblad altijd een paar handschoenen. 1. Leg de grasmaaier zodanig op zijn zijkant, dat de maaihoogte-instelhendel boven komt. 2. Om het snijblad te blokkeren, steekt u een houtblok of iets dergelijks in de grasmaaier. 3. Draai de bout linksom los met de ringsleutel. 4. Verwijder de bout, de veerring, de platte ring en het snijblad, in die volgorde. Voor het weer aanbrengen van het snijblad verricht u de stappen voor het verwijderen in omgekeerde volgorde. • • • •

WAARSCHUWING: Monteer het snijblad zorgvuldig in de juiste stand, want de boven/onderkant verschilt. Draai de bout rechtsom stevig aan om het snijblad vast te zetten. Plaats het snijblad zo, dat de kant met de draairichtingspijl naar buiten wijst. Let op dat het snijblad stevig is vastgezet.

Aanbrengen van de grasmand (Fig. 19 en 20)

Legen van de grasmand (Fig. 22) WAARSCHUWING: • Om ongelukken te voorkomen, controleert u regelmatig de grasmand op schade of verzwakking door slijtage en vervangt u die wanneer nodig. 1. Laat de schakelhendel los. 2. Verwijder de contactsleutel. 3. Open het achterscherm en verwijder de grasmand aan het handvat. 4. Leeg de grasmand.

ONDERHOUD EN OPSLAG WAARSCHUWING: • Zorg altijd dat de contactsleutel en de accu uit de grasmaaier zijn verwijderd voordat u die opbergt, of voordat u inspectie of onderhoud gaat verrichten. • Draag handschoenen bij het verrichten van inspectie of onderhoud. LET OP: • Gebruik nooit benzine, wasbenzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Verwijder de contactsleutel. Til het achterscherm van de grasmaaier op. Haak de grasmand in de gleuf van de grasmaaier.

Maaien WAARSCHUWING: • Voor het maaien verwijdert u alle takken en stenen van het te maaien terrein. Bovendien kunt u beter ook van tevoren alle onkruid uit het te maaien grasveld wieden. • Draag bij het maaien altijd een veiligheidsbril met volledig gesloten zijkantbescherming.

Houd bij het maaien de grasmaaier stevig met beide handen aan de handgreep vast. Aan de breedte tussen het midden van de voorwielen kunt u ongeveer de maaibreedte aflezen. Voor gelijkmatig maaien laat u elke maaistrook overlappen met een eerder gemaaide strook. Controleer regelmatig de inhoud van de grasmand en leeg die voordat de mand overvol raakt. Vóór elke periodieke inspectie dient u de grasmaaier uit te schakelen en de contactsleutel en de accu te verwijderen.

OPMERKING: • Als u de grasmaaier gebruikt met een overvolle grasmand kan het snijblad niet soepel draaien, hetgeen de motor overmatig belast, waardoor de kans op defecten toeneemt.

Maaien van erg lang gras (Fig. 21)

Probeer niet om erg lang gras in één keer kort te maaien. Maai uw gazon liever in meerdere fasen, met een dag of twee tussen de maaibeurten, tot uw gehele gazon gelijkmatig kort is. OPMERKING: • Als u erg lang gras in één keer helemaal kort maait, kan het gras verdorren en kan het inwendige van de grasmaaier verstopt raken door het gemaaide gras.

VERWIJDER DE CONTACTSLEUTEL. Bewaar deze op een veilige plaats, buiten bereik van kinderen. Maak uw grasmaaier schoon met een vochtige doek en wat mild zeepsop. Sproei of giet geen water over uw grasmaaier wanneer u die schoonmaakt. Leg de grasmaaier op zijn kant en verwijder de grassprieten die er aan de onderkant in en rond het maaimechanisme vastgeraakt zijn. Controleer of alle moeren, bouten, knoppen, schroeven en andere bevestigingspunten stevig vast zitten. Inspecteer de bewegende onderdelen op schade, defecten en slijtage. Als er onderdelen beschadigd zijn of ontbreken, laat u die dan repareren of vervangen. Alvorens u de grasmaaier opbergt, verwijdert u de accu uit het apparaat. Berg de grasmaaier binnenshuis op, in een koele, droge en veilig afgesloten ruimte. Berg de grasmaaier en de acculader niet op in een plaats waar de temperatuur tot boven de 40°C kan stijgen.

Opslag (Fig. 23, 24 en 25) WAARSCHUWING: • Voor het optillen, meedragen of opslaan van de grasmaaier pakt u zowel de bovenhandgreep als de voorgreep van de grasmaaier vast. Als u alleen de bovenhandgrepen vastpakt, kan dat leiden tot ernstig letsel of schade aan de grasmaaier. 1. Draai de klemschroef los, schuif de onderste handgreep naar weerszijden uiteen en klap dan de handgreep omlaag en naar voren. Houd hierbij vooral de voorgreep stevig vast, zodat die niet naar de andere kant van het apparaat valt. 2. Draai de klemmoer los en klap de bovenste handgreep terug.

Om de VEILIGHEID en BETROUWBAARHEID van het product te handhaven, dienen alle reparaties en alle andere onderhoudswerkzaamheden of afstellingen te worden uitgevoerd door een erkend Makita-servicecentrum, en dat uitsluitend met gebruik van Makita vervangingsonderdelen.

STORINGEN OPLOSSEN Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en verhelpen. Als u met een probleem kampt dat in deze handleiding niet voorkomt, probeert u dan in geen geval om het apparaat te demonteren. Laat reparaties over aan een erkend Makita-servicecentrum, en dit uitsluitend met gebruik van originele Makita vervangingsonderdelen. Storing of probleem

De grasmaaier start niet.

Na kortstondig gebruik stopt de motor al gauw.

Het maximale toerental wordt niet bereikt.

Het maaimechanisme draait niet: stop het apparaat onmiddellijk! Abnormale trillingen: stop het apparaat onmiddellijk!

Er zijn nog niet twee volle accu’s aangebracht.

Installeer twee opgeladen accu’s.

Probleem met de accu (onvoldoende spanning)

Laad de accu op. Als het opladen geen effect heeft, vervangt u de accu.

De contactsleutel is niet ingestoken.

Steek de contactsleutel er in.

De accuspanning is te gering.

Laad de accu op. Als het opladen geen effect heeft, vervangt u de accu.

De maaihoogte is te laag ingesteld.

Kies een grotere maaihoogte.

De accu is niet juist aangebracht.

Installeer de accu zoals beschreven in deze handleiding.

De accuspanning valt weg.

Laad de accu op. Als het opladen geen effect heeft, vervangt u de accu.

Het aandrijfsysteem werkt niet goed.

Verzoek uw plaatselijke erkende onderhoudsdienst om reparatie.

Een hinderlijk voorwerp zoals een tak is vastgeraakt dichtbij het snijblad.

Verwijder het hinderlijke voorwerp.

Het aandrijfsysteem werkt niet goed.

Verzoek uw plaatselijke erkende onderhoudsdienst om reparatie.

Het snijblad is uit evenwicht, of er is Vervang het snijblad. overmatige of ongelijkmatige slijtage.

OPTIONELE ACCESSOIRES LET OP: • Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing is beschreven. Bij gebruik van andere accessoires of hulpstukken bestaat er gevaar voor persoonlijke verwonding. Gebruik de accessoires of hulpstukken uitsluitend voor hun bestemde doel. Raadpleeg het dichtstbijzijnde Makita-servicecentrum voor verder advies of bijzonderheden omtrent deze accessoires. • Snijblad • Originele Makita accu en oplader OPMERKING: • Sommige onderdelen in deze lijst kunnen bij het gereedschap zijn meeverpakt als standaardaccessoires. Deze kunnen van land tot land verschillen.

Geluidsniveau Het typisch, A-gewogen geluidsniveau vastgesteld volgens 2000/14/EU: Geluidsdrukniveau (LpA): 81 dB (A) Geluidsvermogenniveau (LWA): 93 dB (A) Onnauwkeurigheid (K): 3 dB (A) Draag oorbeschermers ENG900-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standaardtestmethode en kan worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen. • De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beoordeling vooraf van de blootstelling. WAARSCHUWING: • De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap wordt gebruikt. • Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur). ENH223-1

Alleen voor Europese landen

EU-Verklaring van Conformiteit Makita verklaart hierbij dat de volgende machine(s): Aanduiding van de machine: Snoerloze grasmaaier Modelnr./Type: DLM380 Technische gegevens: zie de tabel “TECHNISCHE GEGEVENS”. Voldoen aan de volgende Europese richtlijnen: 2000/14/EU, 2006/42/EU Ze zijn gefabriceerd in overeenstemming met de volgende norm of genormaliseerde documenten: EN60335 Het technisch documentatiebestand volgens 2006/42/EU is verkrijgbaar bij: Makita International Europe Ltd. Technische afdeling, Michigan Drive, Tongwell, Milton Keynes, Bucks MK15 8JD, Engeland De conformiteitsbeoordelingsprocedure vereist door richtlijn 2000/14/EU was in overeenstemming met annex VI. Verwittigde instantie: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Neurenberg, Duitsland Identificatienummer 0197 Gemeten geluidsvermogenniveau: 93 dB (A) Gegarandeerd geluidsvermogenniveau: 94 dB (A) 1.10.2013

Tomoyasu Kato Directeur Makita Corporation 3-11-8, Sumiyoshi-cho, Anjo, Aichi, 446-8502, JAPAN
