GEBRUIKSAANWIJZING DLN53AA70 BOSCH

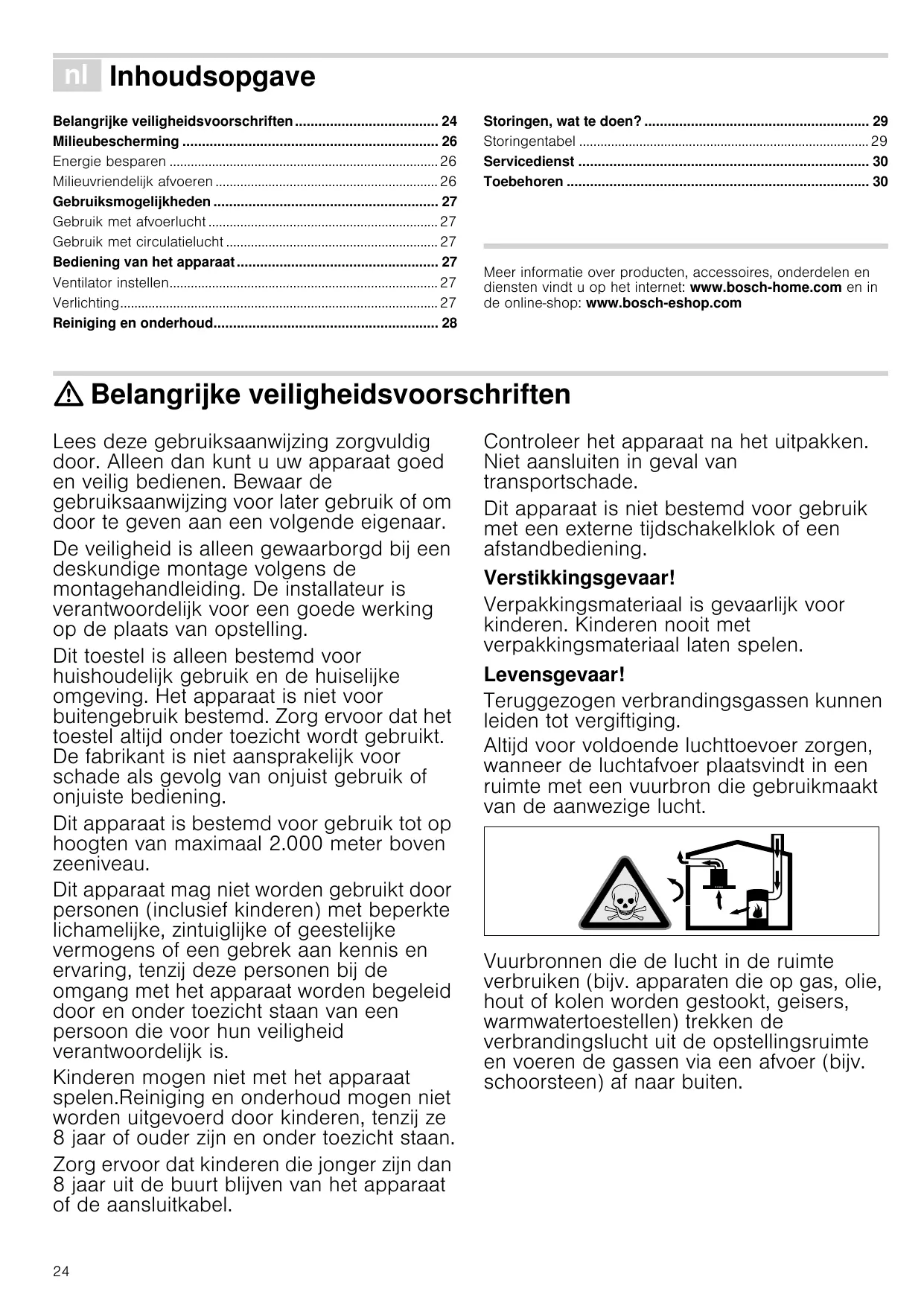

• é Inhoudsopgave [nl]Gebruiksanwijzng Belangrijke veiligheidsvoorschriften p. 24
• Milieubescherming p. 26
• Energie besparen p. 26
• Milieuvriendelijk afvoeren p. 26
• Gebruiksmogelijkheden p. 27
• Gebruik met afvoerlucht p. 27
• Gebruik met circulatielucht p. 27

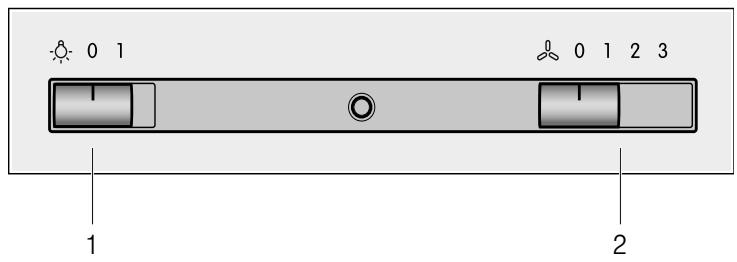

• Bediening van het apparaat p. 27
• Ventilator instellen p. 27
• Verlichting p. 27
• Reiniging en onderhoud p. 28
• Storingen, wat te doen? p. 29
• Storingentabel p. 29
• Servicedienst p. 30
• Toebehoren Produktinfo Meer informatie over producten, accessoires, onderdelen en diensten vindt u op het internet: www.bosch-home.com en in de online-shop: www.bosch-eshop.com : Belangrijke veiligheidsvoorschriften Lees deze gebruiksaanwijzing zorgvuldig door. Alleen dan kunt u uw apparaat goed en veilig bedienen. Bewaar de gebruiksaanwijzing voor later gebruik of om door te geven aan een volgende eigenaar. De veiligheid is alleen gewaarborgd bij een deskundige montage volgens de montagehandleiding. De installateur is verantwoordelijk voor een goede werking op de plaats van opstelling. Dit toestel is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Het apparaat is niet voor buitengebruik bestemd. Zorg ervoor dat het toestel altijd onder toezicht wordt gebruikt. De fabrikant is niet aansprakelijk voor schade als gevolg van onjuist gebruik of onjuiste bediening. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of geestelijke vermogens of een gebrek aan kennis en ervaring, tenzij deze personen bij de omgang met het apparaat worden begeleid door en onder toezicht staan van een persoon die voor hun veiligheid verantwoordelijk is. Kinderen mogen niet met het apparaat spelen.Reiniging en onderhoud mogen niet worden uitgevoerd door kinderen, tenzij ze 8 jaar of ouder zijn en onder toezicht staan. Zorg ervoor dat kinderen die jonger zijn dan 8 jaar uit de buurt blijven van het apparaat of de aansluitkabel. p. 30

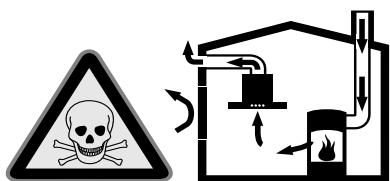

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandbediening. Verstikkingsgevaar! Verpakkingsmateriaal is gevaarlijk voor kinderen. Kinderen nooit met verpakkingsmateriaal laten spelen. Levensgevaar! Teruggezogen verbrandingsgassen kunnen leiden tot vergiftiging. Altijd voor voldoende luchttoevoer zorgen, wanneer de luchtafvoer plaatsvindt in een ruimte met een vuurbron die gebruikmaakt van de aanwezige lucht. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) trekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) af naar buiten. In combinatie met een ingeschakelde afzuigkap wordt aan de keuken en aan de ruimtes ernaast lucht onttrokken - zonder voldoende luchttoevoer ontstaat er een onderdruk. Giftige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte. ■ Zorg daarom altijd voor voldoende ventilatie. ■ Een ventilatiekast in de muur alleen is niet voldoende om aan de minimale eisen te voldoen. U kunt het apparaat alleen dan zonder risico gebruiken wanneer de onderdruk in de ruimte waarin de vuurbron zich bevindt niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneer de voor de verbranding benodigde lucht door niet afsluitbare openingen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of andere technische voorzieningen, kan worden toegevoerd. Raadpleeg in ieder geval het bedrijf dat in uw huis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilatiesysteem van uw huis te beoordelen en kan een voorstel doen voor passende maatregelen op het gebied van de luchttoevoer. Indien de afzuiging alleen met recirculatie wordt gebruikt, is een onbeperkt gebruik mogelijk. Risico van brand! ■ De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden vervangen. Apparaat nooit zonder vetfilter gebruiken. ■ De vetafzettingen in het vetfilter kunnen ontbranden. In de buurt van het apparaat nooit werken met een open vlam (bijv. flamberen). Het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen) installeren wanneer er een afgesloten, niet verwijderbare afscherming aanwezig is. Er mogen geen vonken wegspringen. Hete olie en heet vet vatten snel vlam. Hete olie en heet vet nooit gebruiken zonder toezicht. Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken. ■ Wanneer er gas-kookzones ingeschakeld zijn waar geen kookgerei op staat, wordt er tijdens het gebruik zeer veel warmte ontwikkeld. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Gebruik de gas-kookzones alleen wanneer er kookgerei op staat. ■ Bij gelijktijdig gebruik van meerdere gaskookzones ontwikkelt zich een grote warmte. Een ventilatieapparaat dat daarop is aangebracht kan beschadigd of in brand raken. Twee gaskookplaten nooit langer dan 15 minuten gelijktijdig op de hoogste vlam gebruiken. Een grote brander met meer dan 5kW (wok) komt overeen met het vermogen van twee gasbranders. Risico van verbranding! Tijdens het gebruik worden de toegankelijke onderdelen heet. De hete onderdelen nooit aanraken. Zorg ervoor dat er geen kinderen in de buurt zijn. Risico van letsel! ■ Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. ■ Op het apparaat geplaatste voorwerpen kunnen vallen. Plaats geen voorwerpen op het apparaat. ■ Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken.

Kans op een elektrische schok! ■ Een defect toestel kan een schok veroorzaken. Een defect toestel nooit inschakelen. De netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. Contact opnemen met de klantenservice. ■ Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. ■ Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. Kans op een elektrische schok! Oorzaken van schade Attentie! Risico van beschadiging door corrosie. Schakel het apparaat wanneer u kookt altijd in om condensvorming te voorkomen. Condenswater kan leiden tot corrosie. Risico van beschadiging doordat er vocht in de elektronica van het apparaat komt. Reinig de bedieningselementen nooit met een natte doek. Beschadiging van het oppervlak door een foutieve manier van reinigen. Roestvrijstalen oppervlakken uitsluitend reinigen in de slijprichting. Gebruik voor de bedieningselementen geen reinigingsmiddel voor roestvrij staal. Beschadiging van het oppervlak door scherpe of schurende reinigingsmiddelen. Gebruik nooit scherpe of schurende reinigingsmiddelen. Beschadigingsgevaar door condensaat-terugloop. Luchtafvoerkanaal vanuit het apparaat licht hellend installeren (1° verloop). Kans op een elektrische schok! Milieubescherming Uw nieuwe apparaat is bijzonder energie-efficiënt. Hier krijgt u tips over de manier waarop u bij het gebruik van uw apparaat nog meer kunt besparen op energie en het apparaat op de juiste manier afvoert. Energie besparen

Zorg tijdens het koken voor voldoende toevoer van lucht, zodat de afzuigkap efficiënt werkt en weinig geluid geeft. Pas de ventilatiestand aan de intensiteit van de kookdamp aan. Gebruik de intensiefstand alleen wanneer dit nodig is. Een lagere ventilatiestand betekent minder energieverbruik. Kies bij intensieve kookdampen op tijd een hogere ventilatiestand. Wanneer er in de keuken al kookdamp is ontstaan, dient de afzuigkap langer te worden ingezet. Hoeft de afzuigkap niet meer te worden gebruikt, schakel hem dan uit. Schakel de verlichting uit wanneer deze niet langer nodig is. Filters dienen binnen de aangegeven periodes te worden gereinigd of vervangen, om de effectiviteit van de ventilatie te verhogen en het risico van brand tegen te gaan.

Milieuvriendelijk afvoeren Voer de verpakking op een milieuvriendelijke manier af. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment - WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Gebruiksmogelijkheden Gebruik met circulatielucht U kunt dit apparaat gebruiken voor luchtafvoer en circulatielucht. De aangezogen lucht wordt door de vetfilters en een actief koolfilter gereinigd en weer teruggeleid naar de keuken. Gebruik met afvoerlucht De aangezogen lucht wordt door de vetfilters gereinigd en via een buizensysteem naar de buitenlucht afgevoerd. Aanwijzing. De lucht mag niet worden afgevoerd in een schoorsteen die wordt gebruikt voor afvoergassen van apparaten bestemd voor het verbranden van gas of andere brandstoffen (dit geldt niet voor ventilatieapparatuur).

Komt de afvoerlucht terecht in een rook- of afvoergasschoorsteen die niet in gebruik is, dan dient u een vakbekwame schoorsteenveger te raadplegen. Aanwijzing: Om geurtjes te voorkomen bij het gebruik van circulatielucht, dient u een actief koolfilter te monteren. De verschillende manieren om het apparaat met circulatielucht te gebruiken, vindt u in het prospectus of kunt u navragen bij uw speciaalzaak. De daartoe benodigde toebehoren zijn verkrijgbaar bij de speciaalzaak, de klantenservice of de Online-shop. De nummers van de toebehoren vindt u achterin de gebruiksaanwijzing. Wordt de afvoerlucht door de buitenmuur geleid, dan raden wij u aan een telescoop-muurkast te gebruiken. Bediening van het apparaat Deze gebruiksaanwijzing geldt voor verschillende apparaatvarianten. Het is mogelijk dat er kenmerken worden beschreven die niet van toepassing zijn op uw apparaat. Aanwijzing: Schakel de afzuigkap in zodra u begint met koken en schakel hem pas enkele minuten na het koken weer uit. Zo wordt de keukendamp het effectiefst verwijderd. Aanwijzing: Glazen afscherming naar voren klappen. Het afvoergebied wordt hierdoor groter. Bedieningspaneel Ventilator instellen Aanwijzing: Pas de ventilatorstand altijd aan de actuele omstandigheden aan. Kies bij een sterke dampvorming ook een hoge ventilatorstand. Inschakelen Schuifregelaar in stand 1, 2 of 3 zetten. Aanwijzing: Wanneer de ventilator ingeschakeld is, brandt er een LED. Uitschakelen Schuifregelaar op stand 0 zetten. Verlichting U kunt de verlichting onafhankelijk van de ventilatie in- en uitschakelen. Schuifregelaar op stand 1 zetten.

Ventilator uitschakelen

Reiniging en onderhoud : Verbrandingsgevaar! Vlies-vetfilter verwijderen Het apparaat wordt heet tijdens de bereiding. Laat het voor de reiniging afkoelen. : Risico van brand! : Gevaar van een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Het toestel alleen met een vochtige doek schoonmaken. Vóór het reinigen de netstekker uit het stopcontact halen of de zekering in de meterkast uitschakelen. : Kans op een elektrische schok! Binnendringend vocht kan een schok veroorzaken. Geen hogedrukreiniger of stoomreiniger gebruiken. De vetafzettingen in het vetfilter kunnen ontbranden. Vetfilter minstens om de 2 maanden vervangen. Apparaat nooit zonder vetfilter gebruiken. Aanwijzing: Alleen originele filters gebruiken. Hierdoor worden de veiligheidsvoorschriften nageleefd en is een optimale werking gegarandeerd.

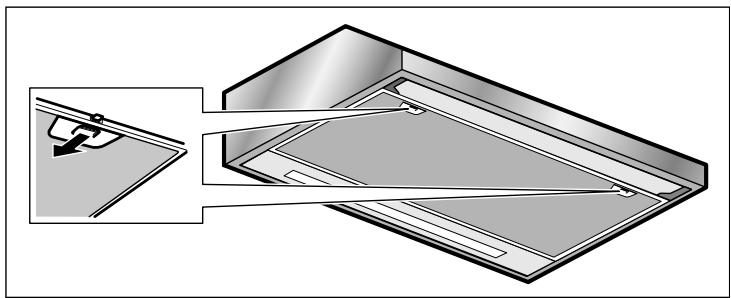

1. Links en rechts op de vergrendeling van het filterrooster

drukken. : Risico van letsel! Bepaalde onderdelen in het toestel kunnen scherpe randen hebben. Veiligheidshandschoenen dragen. Schoonmaakmiddelen Let op de opgaven in de tabel, om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen worden beschadigd. Gebruik

geen scherpe of schurende reinigingsmiddelen,

geen sterk alcoholhoudende reinigingsmiddelen,

geen harde schuur- of schoonmaaksponsjes,

geen hogedrukreinigers of stoomstraalapparaten.

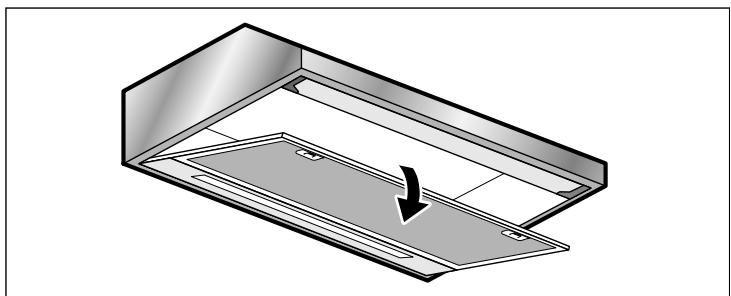

2. Filterrooster naar beneden klappen.

Was nieuwe vaatdoekjes voor gebruik grondig uit. Neem alle aanwijzingen en waarschuwingen in acht die bij de reinigingsmiddelen vermeld worden. Gebied Schoonmaakmiddelen Roestvrij staal Warm zeepsop: Met een schoonmaakdoekje reinigen en met een zachte doek nadrogen. Roestvrijstalen oppervlakken uitsluitend reingen in de slijprichting. Bij de servicedienst of in speciaalzaken zijn speciale onderhoudsmiddelen voor roestvrij staal verkrijgbaar. Het schoonmaakmiddel heel dun opbrengen met een zachte doek. Gelakte oppervlakken Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Geen reinigingsmiddel voor roestvrij staal gebruiken.

3. Filterrooster schuin positioneren en afnemen.

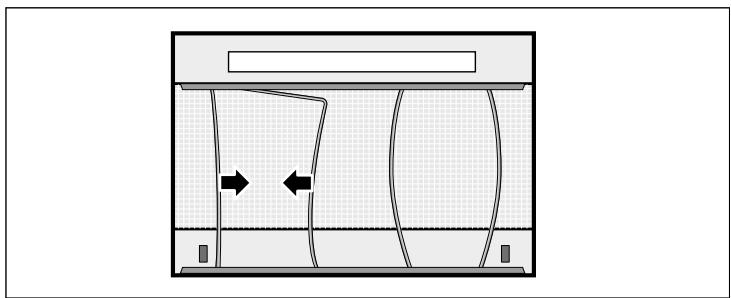

4. Draden verwijderen en vlies-vetfilter verwijderen.

Aluminium en kunst- Glasreiniger: stof met een zachte doek schoonmaken. Glas Glasreiniger: Met een zachte doek schoonmaken. Geen schraper gebruiken. Bedieningselementen Warm zeepsop: Met een vochtig schoonmaakdoekje reinigen en met een zachte doek nadrogen. Gevaar van een elektrische schok doordat er vocht kan binnendringen. Risico van beschadiging van de elektronica doordat er vocht kan binnendringen. Bedieningselementen nooit reinigen met een natte doek. Geen reinigingsmiddel voor roestvrij staal gebruiken.

5. Na demontage van de vlies-vetfilter het apparaat van binnen

1. Vlies-vetfilter verwijderen, zie het hoofdstuk Vlies-vetfilter

1. Nieuw vlies-vetfilter in de vereiste grootte snijden en in het

filterrooster plaatsen.

2. Vlies-vetfilter met draden vastklemmen.

2. Schroeven van de afdekkingen van het actief koolfilter

Aanwijzing: Zorg ervoor dat de vergrendeling links en rechts van het filterrooster inklikt. Actief koolfilter vervangen (alleen bij de ventilatiefunctie) Om het niveau van de reukafscheiding te waarborgen, moet de filter regelmatig worden verzorgd. De actief koolfilters moeten tenminste om de vier maanden worden verwisseld. Aanwijzingen ■ De actief koolfilters zijn niet in de leveringsomvang inbegrepen. Ze zijn verkrijgbaar bij speciaalzaken, de klantenservice of in de online-shop.

De actief koolfilters kunnen niet worden schoongemaakt of opnieuw worden geactiveerd.

3. Actief koolfilter verwijderen.

4. Nieuw actief koolfilter inbrengen.

5. Afdekkingen vastschroeven.

6. Vlies-vetfilter inbrengen, zie het hoofdstuk Vlies-vetfilter

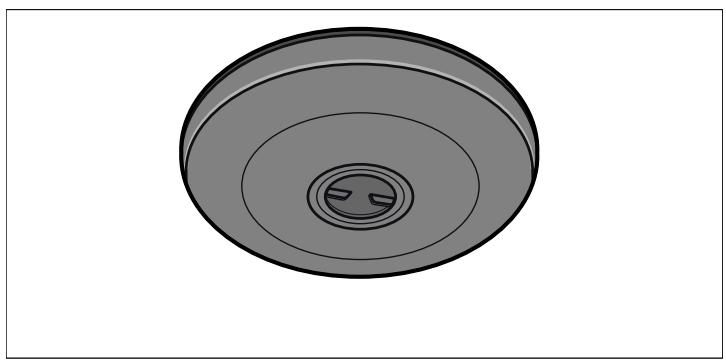

inbrengen. Aanwijzing: Alleen originele filters gebruiken. Hierdoor is een optimale werking gegarandeerd. Storingen, wat te doen? Vaak kunt u storingen gemakkelijk zelf verhelpen. Let op de volgende aanwijzingen voordat u contact opneemt met de klantenservice. LED-lampen vervangen : Kans op een elektrische schok! Bij vervanging van de lampen staan de contacten van de lampfitting onder stroom. Trek voordat u tot vervanging overgaat de netstekker uit het stopcontact of schakel de zekering in de meterkast uit. Ondeskundige reparaties zijn gevaarlijk. Reparaties en de vervanging van beschadigde aansluitleidingen mogen uitsluitend worden uitgevoerd door technici die zijn geïnstrueerd door de klantenservice. Is het apparaat defect, haal dan de stekker uit het stopcontact of schakel de zekering in de meterkast uit. Contact opnemen met de klantenservice. Storingentabel Storing Mogelijke oorzaak Apparaat werkt Stekker is niet niet in het stopcontact gestoken Stroomuitval

: Risico van letsel! Het licht van LED-lampen is zeer fel en kan de ogen beschadigen (risicogroep 1). Niet langer dan 100 seconden direct in de ingeschakelde LED-lampen kijken. Belangrijk!Gebruik alleen verlichtingsproducten van hetzelfde type en met hetzelfde vermogen. Oplossing Apparaat aansluiten op het elektriciteitsnet '5%%)( Controleer of andere keukenapparaten functioneren Zekering defect Controleer in de meterkast of de zekering voor het apparaat in orde is De verlichting functioneert niet. : Gevaar van een elektrische schok! De LED-lampen Lees hiervoor de paragraaf zijn defect. “LED-lampen vervangen”.

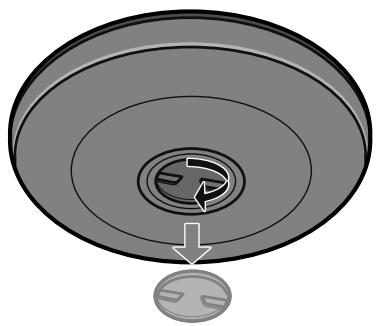

1. Lampafscherming iets optillen en naar de buitenzijde van het

2. De lamp uitdraaien en vervangen door een van hetzelfde

3. Lampafscherming aanbrengen.

4. Stekker in het stopcontact steken of de zekering weer

Servicedienst Wanneer uw apparaat gerepareerd moet worden, staat onze servicedienst voor u klaar. Wij vinden altijd een passende oplossing, ook om onnodig bezoek van een technicus te voorkomen. Geef wanneer u telefonisch contact met ons opneemt altijd het productnummer (E-nr.) en het fabricagenummer (FD-nr.) op, zodat wij u goed van dienst kunnen zijn. Het typeplaatje met de nummers vindt u in de binnenruimte van het apparaat (daarvoor het filterrooster verwijderen). Om niet te lang te hoeven zoeken wanneer u de klantenservice nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen. E-nr. FD­nr. ServicedienstO Toebehoren (niet in de leveringsomvang inbegrepen) Actief koolfilter DHZ2701 Vlies-vetfilter DHZ2140

Let erop dat het bezoek van een technicus van de servicedienst in het geval van een verkeerde bediening ook tijdens de garantieperiode kosten met zich meebrengt. De contactgegevens in alle landen vindt u in de bijgesloten lijst met Servicedienstadressen. Verzoek om reparatie en advies bij storingen

Vertrouw op de competentie van de fabrikant. Dan bent u ervan verzekerd dat de reparatie wordt uitgevoerd door ervaren technici die gebruikmaken van de originele reserveonderdelen voor uw apparaat. Robert Bosch Hausgeräte GmbH Carl-Wery-Straße 34 81739 München Germany www.bosch-home.com *9001410093*
