BEDIENUNGSANLEITUNG DLN53AA70 BOSCH

• [de] Gebrauchsanleitung p. 3
• [fr] Notice d’utilisation p. 10
• [it] Istruzioni per l’uso p. 17
• [nl] Gebruiksaanwijzing p. 24
• Ø Inhaltsverzeichnis [de]Gbrauchsnleitug Wichtige Sicherheitshinweise p. 3
• Umweltschutz p. 5
• Energiesparen p. 5
• Umweltgerecht entsorgen p. 5
• Betriebsarten p. 5
• Abluftbetrieb p. 5
• Umluftbetrieb p. 5
• Gerät bedienen p. 6
• Lüfter einstellen p. 6
• Beleuchtung p. 6
• Reinigen und warten p. 6
• Störungen, was tun? p. 8
• Störungstabelle p. 8
• Kundendienst p. 8
• Zubehör Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.bosch-home.com und Online-Shop: www.bosch-eshop.com Für Produktinformationen sowie Anwendungs- und Bedienungsfragen berät Sie unser Bosch-Infoteam unter Tel.: 089 69 339 339 (Mo-Fr: 8.00-18.00 Uhr) Nur für Deutschland gültig. : Wichtige Sicherheitshinweise Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich. Dieses Gerät ist nur für den privaten Haushalt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, es sei denn, diese Personen werden beim Umgang mit dem Gerät durch eine Person, die für ihre Sicherheit verantwortlich ist, überwacht oder angeleitet. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschließen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial spielen lassen. Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. p. 9

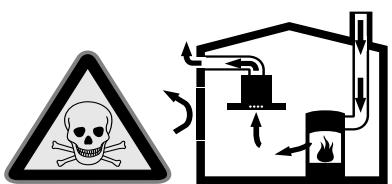

In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt. ■ Es muss daher immer für ausreichende Zuluft gesorgt werden. ■ Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Brandgefahr! ■ Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate austauschen. Gerät nie ohne Fettfilter betreiben. ■ Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben. Brandgefahr! Brandgefahr!

Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt lassen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken. ■ Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. ■ Bei gleichzeitigem Betrieb mehrerer GasKochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern. Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten. Verletzungsgefahr! ■ Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. ■ Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen. ■ Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

Brandgefahr! Brandgefahr! Verletzungsgefahr! Verletzungsgefahr! Stromschlaggefahr! ■ Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. ■ Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. Stromschlaggefahr! Stromschlaggefahr! Ursachen für Schäden Achtung! Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen. Beschädigungsgefahr durch eindringende Nässe in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen. Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden. Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden. Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle). Umweltschutz Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen. Energiesparen

Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräuschen arbeitet. Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch. Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor. Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich. Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird. Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird. Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden. Betriebsarten Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen. Abluftbetrieb Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Hinweis: Die Luft darf nicht in einen Kamin abgeleitet werden, der für Abgase von Geräten verwendet wird, die Gas oder andere Kraftstoffe verbrennen (dies gilt nicht für Umluftgeräte).

Soll die Abluft in einen Rauch- oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. Umluftbetrieb Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt. Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Die Zubehör-Nummern finden Sie am Ende der Gebrauchsanleitung. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

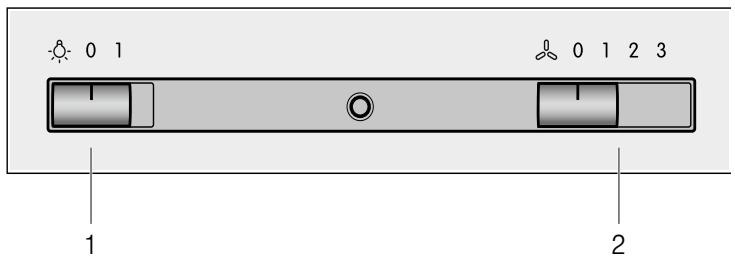

Gerät bedienen Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt. Hinweis: Glasabdeckung nach vorne klappen. Der Abzugsbereich wird dadurch vergrößert. Bedienfeld 2 Lüfter

Lüfterstufe 1 einschalten

Lüfterstufe 2 einschalten

Lüfterstufe 3 einschalten Lüfter einstellen Hinweis: Passen Sie die Lüfterstärke immer an die aktuellen Gegebenheiten an. Wählen Sie bei starker Dunstentwicklung auch eine hohe Lüfterstufe. Einschalten Schieberegler auf Position 1, 2 oder 3 stellen. Hinweis: Bei eingeschaltetem Lüfter leuchtet eine LED. Ausschalten

Schieberegler auf Position 0 stellen. 1 Beleuchtung Beleuchtung

Beleuchtung ausschalten

Beleuchtung einschalten Die Beleuchtung können Sie unabhängig von der Lüftung einund ausschalten. Schieberegler auf Position 1 stellen. Reinigen und warten : Verbrennungsgefahr! Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen. Bereich Reinigungsmittel Edelstahl Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. : Stromschlaggefahr! Edelstahlflächen nur in Schliffrichtung reinigen. Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen. : Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden. Lackierte Oberflächen : Verletzungsgefahr! Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden. Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. Aluminium und Kunststoff Glasreiniger: Mit einem weichen Tuch reinigen. Reinigungsmittel Glas Glasreiniger: Mit einem weichen Tuch reinigen. Keinen Glasschaber verwenden. Bedienelemente Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie

keine scharfen oder scheuernden Reinigungsmittel,

keine stark alkoholhaltigen Reinigungsmittel,

keine harten Scheuerkissen oder Putzschwämme,

keine Hochdruckreiniger oder Dampfreiniger. Waschen Sie neue Schwammtücher vor Gebrauch gründlich aus. Beachten Sie alle Anweisungen und Warnungen, die den Reinigungsmitteln beiliegen.

Stromschlaggefahr durch eindringende Nässe. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden. Vlies-Fettfilter ausbauen Vlies-Fettfilter einbauen : Brandgefahr!

1. Neuen Vlies-Fettfilter auf die benötigte Größe zuschneiden

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter mindestens alle 2 Monate austauschen. Gerät nie ohne Fettfilter betreiben.

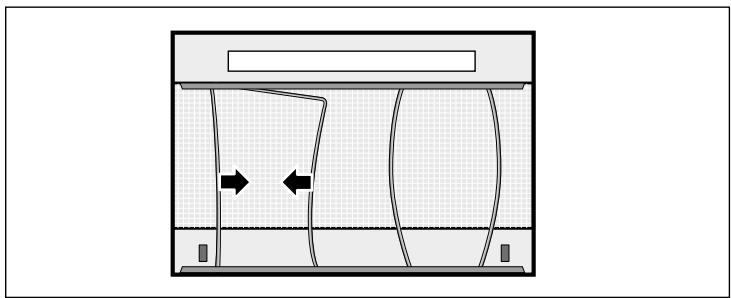

2. Vlies-Fettfilter mit Drähten festklemmen.

Hinweis: Nur Originalfilter verwenden. Dadurch werden die Sicherheitsvorschriften eingehalten und eine optimale Funktion gewährleistet.

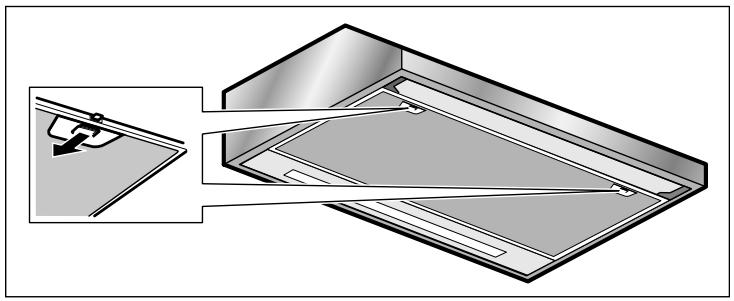

1. Links und rechts auf die Verriegelung des Filtergitters drü-

cken. und in das Filtergitter legen.

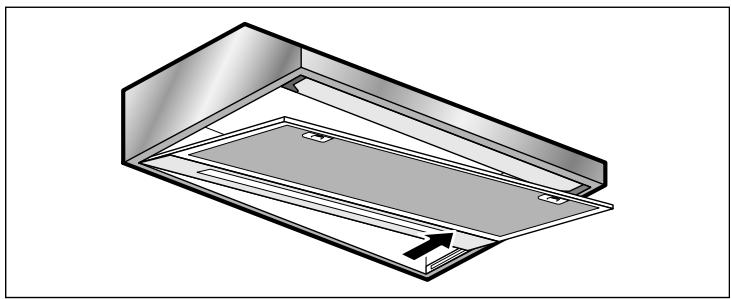

3. Filtergitter einsetzen.

Hinweis: Sicherstellen, dass die Verriegelung links und rechts am Filtergitter einrastet. Aktivkohlefilter wechseln (Nur bei Umluftbetrieb) Um den Geruchsabscheidegrad zu gewährleisten, muss der Filter regelmäßig gewartet werden. Die Aktivkohlefilter müssen mindestens alle 4 Monate ausgetauscht werden. Hinweise ■ Die Aktivkohlefilter sind nicht im Lieferumfang enthalten. Die Aktivkohlefilter erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

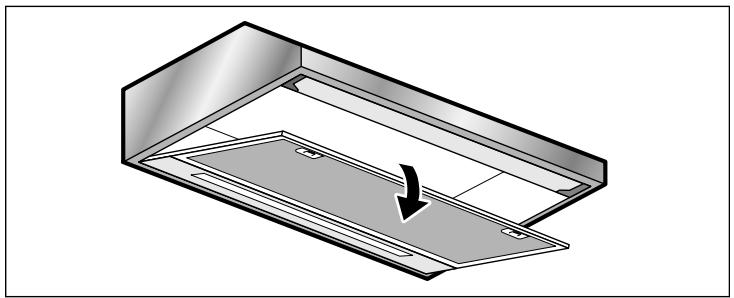

2. Filtergitter nach unten klappen.

Die Aktivkohlefilter können nicht gereinigt oder erneut aktiviert werden. Hinweis: Nur Originalfilter verwenden. Dadurch wird eine optimale Funktion gewährleistet.

1. Vlies-Fettfilter ausbauen, siehe Kapitel Vlies-Fettfilter aus-

2. Verschraubungen der Abdeckungen der Aktivkohlefilter

3. Filtergitter schräg positionieren und abnehmen.

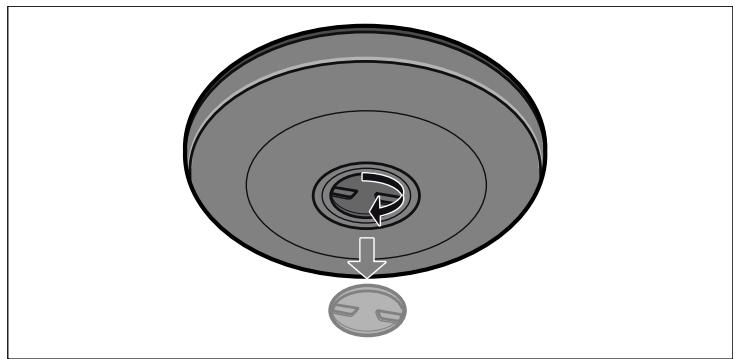

3. Aktivkohlefilter entnehmen.

4. Neue Aktivkohlefilter einsetzen.

5. Abdeckungen festschrauben.

4. Drähte entfernen und Vlies-Fettfilter entnehmen.

6. Vlies-Fettfilter einbauen, siehe Kapitel Vlies-Fettfilter einbauen.

5. Nach der Demontage des Vlies-Fettfilters das Gerät von

Störungen, was tun? Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise. LED-Leuchten auswechseln : Stromschlaggefahr! Beim Auswechseln der Lampen stehen die Kontakte der Lampenfassung unter Strom. Vor dem Auswechseln den Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführen und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kundendienst rufen. Störungstabelle Störung Mögliche Ursa- Lösung che Gerät funktioniert nicht Stecker ist nicht Gerät am Stromnetz eingesteckt anschließen Die Beleuchtung funktioniert nicht. Stromausfall Prüfen, ob andere Küchengeräte funktionieren Sicherung defekt Im Sicherungskasten prüfen, ob die Sicherung für das Gerät in Ordnung ist Die LED-Leuch- Lesen Sie hierzu den ten sind defekt. Abschnitt “LED-Leuchten auswechseln”. : Stromschlaggefahr! : Verletzungsgefahr! Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen. Wichtig! Verwenden Sie nur Leuchtmittel gleichen Typs und gleicher Leistung. '5%%)(

1. Lampenabdeckung leicht anheben und zur Geräteaußenseite

2. Lampe herausdrehen und durch den gleichen Lampentyp

3. Lampenabdeckung einsetzen.

4. Netzstecker einstecken bzw. Sicherung wieder einschalten.

Kundendienst Wenn Ihr Gerät repariert werden muss, ist unser Kundendienst für Sie da. Wir finden immer eine passende Lösung, auch um unnötige Technikerbesuche zu vermeiden. Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Filtergitter ausbauen). Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen. E-Nr. FD-Nr. Kundendienst O Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder für den nächstgelegenen Kundendienst finden Sie hier bzw. im beiliegenden KundendienstVerzeichnis.

Reparaturauftrag und Beratung bei Störungen

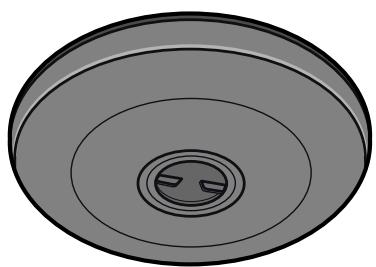

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechnikern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind. Zubehör (nicht im Lieferumfang enthalten) Aktivkohlefilter DHZ2701 Vlies-Fettfilter DHZ2140
