GEBRUIKSAANWIJZING NK24M7070VS SAMSUNG

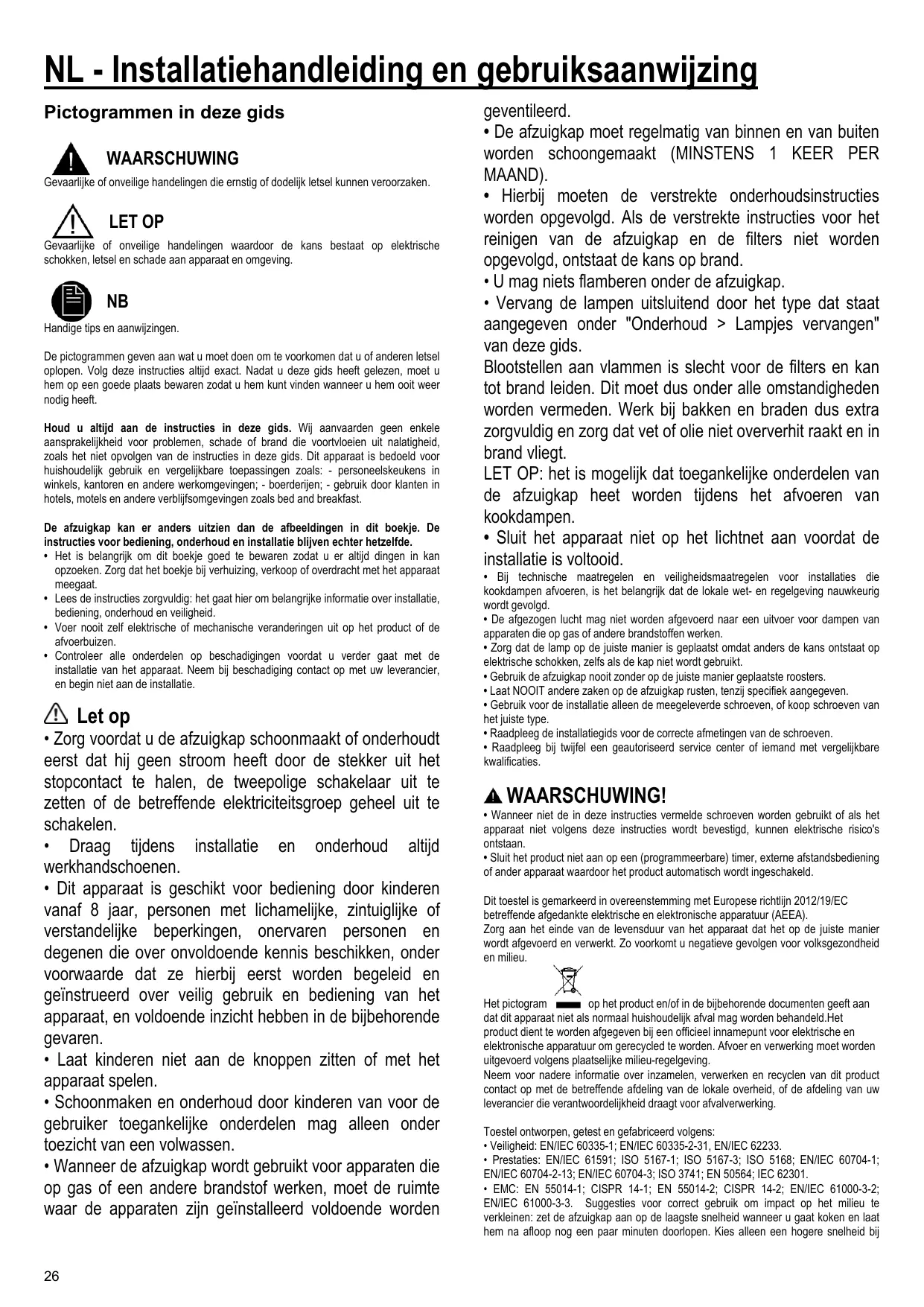

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveilighe handelingen die ernstig of dodelijk letsel konnen veroorzaken.

LET OP

Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen.

De pictogrammen gehen aan wat u moet doeon om te voorkomen dat u of anderen letsel oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaat Bewaren zodat u hem kunt vinden wanner u hem ooit weeer nodig heeft.

Houd u altd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het Niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoen en andere werkomgevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installment bleijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zDat u er aktijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of Mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderden op beschadigingen voordat u verder gaat met de installmentie van het apparaat. Neem bij beschadiging contact op met uw leverancier, en begin Niet aan de installmentie.

Let op

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekkeruit het stopcontact te halen, de tweepolige schakelaaruit te zetten of de betreffende elektriciteitsgroep geheeluit te schakelen.
• Draag tijdens installmenten onderhoud algijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijk onderdelen mag alleen onder toezicht van een volwassen.
• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte waar de apparaten zijn geinstalleerd voldoende worden

geventileerd.

• De afzuigkap要去 regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzuigkap en de filters Niet worden opgevolgd, ontstaat de kans op brand.
  U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verwangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit要去 dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie Niet oververhit raakt en in brand vliegt.

LET OP: het is möglichk dat toegankelijkke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat Niet op het Lichtnet aan voordat de installmentie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen voor installmenties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden gevolgd.
• De afgezogen lucht mag Niet worden afgevoerd waar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
• Zorg dat de lamp op de juiste manier is geplaatst onions anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
• Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
• Raadpleeg bij twijfel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wonneer nicht de in deze instructies vermelde schroeven worden gebrukt of als het apparaat Niet volgens deze instructies worden bevestigd, können elektrische risico's ontstaan.
• Sluit het product Niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch worden ingeschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwertk. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normala huishoudelijk afval mag worden behandeld. Het product dient te worden afgeveven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwering voet worden uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiigkap aan op de laagste snelheid wanner u gaat koken en LAST hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij

grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de kooffilter(s) om de afzuiing van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo efectief möglich te gegen te gaan. Gebruik buizen van de maximale doorsnede Zoals vermeld in deze gids, voor optimale efficiente en minimale geluidsproductie.

Toepassingen

De afzuigkap is gemaakt voor het afzuiigen van kookluchtjes en stoom, en uitsuitend bedoeld voor huishoudelijk gebruik.

Deze afzuiqkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een special hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzugkap.

LET OPI!

De afoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

LET OPI!

Als de afzuigkap is geleverd met een actief kooffilter, moet dit worden verwijderd. Sluit de afzuigkap aan op een buis met bezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeroppeningen voor de afvoerbuis.

Een doorvoeropening en/of buis met eenkleinere doorsnede verlaagt de zugkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
- Houd de buis zo kort möglichk.
- Gebruik zo weinig möglich philoogkoppelingen (maximale hoek hiervan: 90^ ).
- Vermijd grote variatures in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lucht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zijn geinstalleerd.

Installatie

De minimale afstand:tussen het kookoppervlak en de onderkant van de afzuigkap is 45cm bij een elektrische kookplaat en 50cm ,in geval van een gas- of gemengd formuis.

Als in de installmente-instructies van een gaskookplaat een grotere afstand worden genoemd,要去 de grotere afstand worden gebruikt.

! Elektrische aansluiting

De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuiigkap. Als de afzuiigkap een stekker heeft, moet deze in een stopcontact dat aan de nuwste regelgeving voldoet en ook na de installmentie bereikbaar blijft. Als het product geen stekker heeft (rechtstreeke zaansluiting op lichtnet), of als de stekker na de installmentie Niet更是 bereikbaar is,要去 gebruik worden gemaakt van een tweeolige aan/uitschakelaar, zodate het product (bijvoorbeeld bij een te hove stroomsterkte, categorie IJI) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Controleer erst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet worden aangesloten om de juiste werking te controleren.

De afzuigkap worden geleverd met een special netsnoor. Als dit snoer beschadigd is,要去 een new exemplaar aanvragen bij de technische Dienst.

Montage

Voordat u met de installmentie begint:

• Controller of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s)要去(en) alleen aanwezig zijn als de afzuigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialen in de afzuigkap zitten (bijv. verpakte schroeven (), garantiebewijs () etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installmentomteur zich ervan verzekeren dat het gebruekte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoog+zijn om het gewicht van de afzuiigkap te kunnen honden.

Geen tegels, voegspeie of siliconenkit aanbrengen gegen ofonder dit toestel. Alleen opbouwmontage.

Onderhoud

Reinigen

ALLEEN reinigen met een doek die is bevochtig met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL!

Gebruik voor alle onderhoudswerkzaamheden werklandschoenen.

Vetfilter - afb. 9-19

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigd met een Niet-agressief reinigingsmadel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit heeft echter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolstoffiler (alleen filtratie-vorm) - afb.18

Absorbeert ongewenste kookgeurtjes. De verzadiging van de koolstofffilter vindt plaats na een min ofeer geplongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilter wordt gewassen. In ieder geval moet de filter minstens om de 4 maanden (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - deze碍nzaak aangeeft) verrangen worden. Het kan NIET gewassen of opnieuw gebruikt worden

Rond koolstoffiler

Plaats aan allebei de kanten van de aanzuigmotor een koolstofffilter over de beschemroosters en draai ze met de klok mee vast.

Om de filters te demonteren, draait u ze gegen de klok in.

Koolstofffilter kopen

Het koolestoffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op de staatste pagina van deze handledging.

Vervanging lampjes

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verwanging contact op met de technische Dienst.

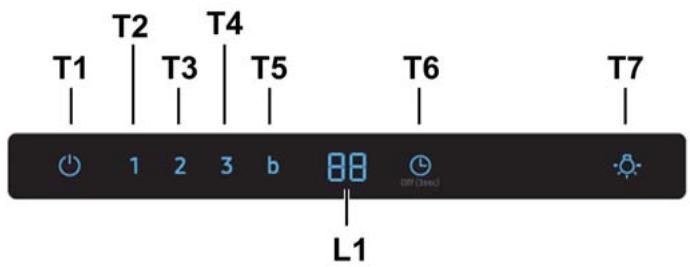

Werking

T1. ON/OFF Motor

Druk op de toets T1 om de standardsnelheid te activeren (Standaardsnelheid : Laag).

Druk nogmaals om de kap in de stand-by te stellen.

T2. Lage Snelheid

Druk op de toets T2 om de lage snelheid te activeren.

T3. Gemiddelde Snelheid

Druk op de toets T3 om de gemiddelde snelheid te activeren.

T4. Hoge Snelheid

Druk op de toets T4 om de hoge snelheid te activeren.

T5. Intensieve Snelheid (Boost)

Druk op de toets Boost om de intensieve snelheid (Boost) gedurende 5 Minutes te activeren.

T6. ON/OFF Timer

Druk op de toets Timer om de functioneringsduur te regelen.

Druk gedurende 3 seconden op de toets Timer om de functie Timer uit te schaken.

T7. ON/OFF

Druk op de toets Licht om de verlichting in te schakelen.

Druk nogmaals om de lampen uit te schakelen.

T7. ON/OFF GELUID

Houd gedurende 3 seconden ingedrukt. Het geluid worden gedeactiveerd (OFF).

Houd gedurende 3 seconden ingedrukt. Het geluid wordt geactiveerd (OFF).

Druk op de toets T1 tot het geluidssignaal worden waargenomen.

• De LED 1 (vetfilter) of de LED 2 (filter met actieve kool) knipperen Niet meer.

ON/OFF indicator verzadiging filter met achieve kool

• Druk gedurende 3 seconden op de toetsen T1 en T2 om de indicator van de verzadiging van het filter met actieve kool te activeren (ON).
• Druk gedurende 3 seconden op de toetsen T1 en T2 om de indicator van de verzadiging van het filter met actieve kool te deactiveren (OFF).
