GEBRUIKSAANWIJZING TI355209RW BOSCH

8 Gebruik volgens de

voorschriften. . . . . . . . . . . . . . . 55

veiligheidsvoorschriften . . . . . 55

_ Toebehoren . . . . . . . . . . . . . . . . 60 K Voor het eerste gebruik . . . . . . 61 Apparaat installeren en aansluiten. . . 61 Apparaat in gebruik nemen . . . . . . . .61

D Dagelijks onderhoud en

reiniging . . . . . . . . . . . . . . . . . . .69 Schoonmaakmiddelen . . . . . . . . . . . 69 Apparaat reinigen. . . . . . . . . . . . . . . 70 Lekschaal en koffiedikreservoir reinigen . . . . . . . . . . . . . . . . . . . . . . 70 Melksysteem reinigen. . . . . . . . . . . . 70 Zetgroep reinigen . . . . . . . . . . . . . . . 71

. Service programme . . . . . . . . . .72 Calc’nClean starten . . . . . . . . . . . . . 73

3 Wat te doen bij storingen? . . . .74 4 Servicedienst . . . . . . . . . . . . . . .78 Technische gegevens. . . . . . . . . . . . 78 E-nummer en FD-nummer . . . . . . . . 78 Garantievoorwaarden . . . . . . . . . . . . 78

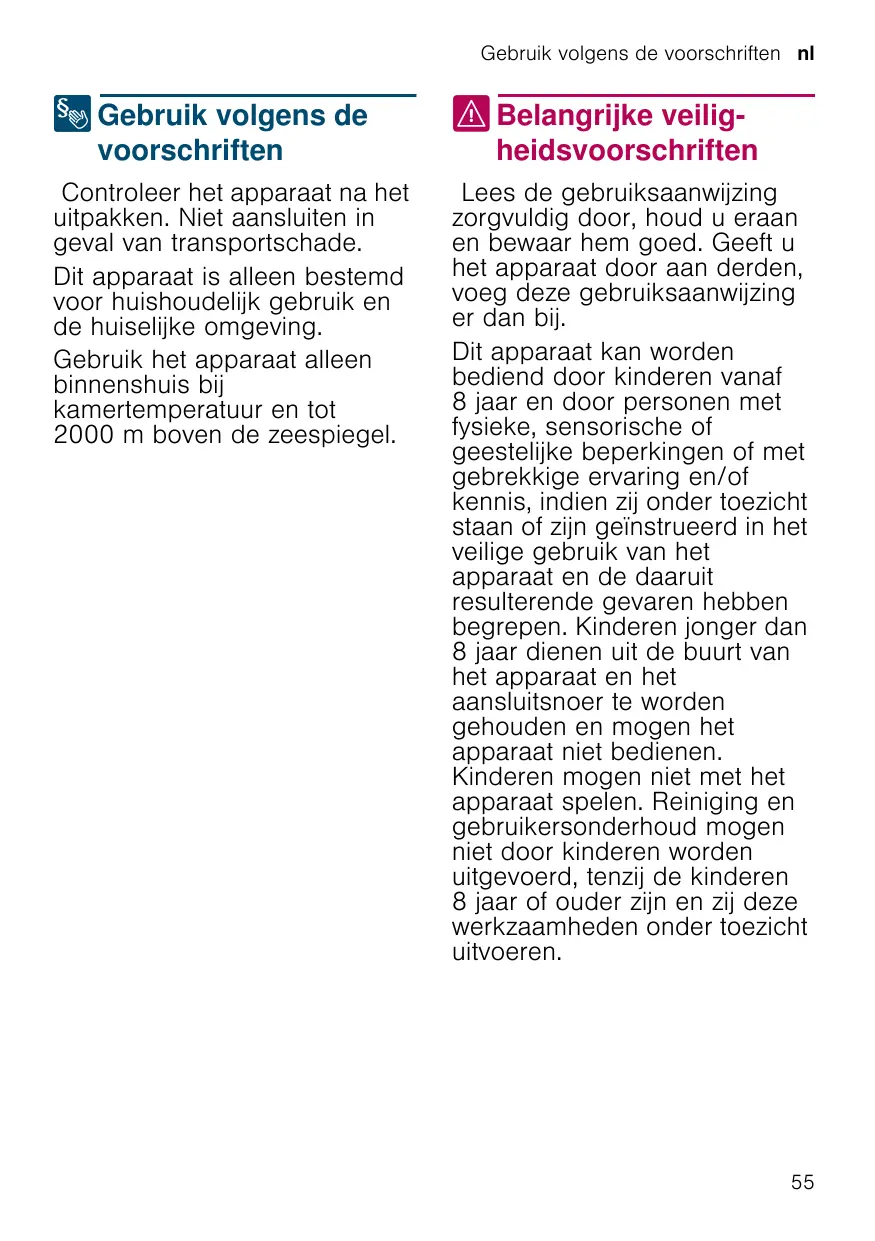

Gebruik volgens de voorschriften nl

8 Gebruik volgens de

( Belangrijke veilig-

Controleer het apparaat na het uitpakken. Niet aansluiten in geval van transportschade. Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Gebruik het apparaat alleen binnenshuis bij kamertemperatuur en tot 2000 m boven de zeespiegel.

Lees de gebruiksaanwijzing zorgvuldig door, houd u eraan en bewaar hem goed. Geeft u het apparaat door aan derden, voeg deze gebruiksaanwijzing er dan bij. Dit apparaat kan worden bediend door kinderen vanaf 8 jaar en door personen met fysieke, sensorische of geestelijke beperkingen of met gebrekkige ervaring en/of kennis, indien zij onder toezicht staan of zijn geïnstrueerd in het veilige gebruik van het apparaat en de daaruit resulterende gevaren hebben begrepen. Kinderen jonger dan 8 jaar dienen uit de buurt van het apparaat en het aansluitsnoer te worden gehouden en mogen het apparaat niet bedienen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij de kinderen 8 jaar of ouder zijn en zij deze werkzaamheden onder toezicht uitvoeren.

nl Belangrijke veiligheidsvoorschriften

Gevaar voor een elektrische schok! ■ Het apparaat mag uitsluitend via een conform de voorschriften geïnstalleerd stopcontact met randaarde op een stroomnet met wisselstroom worden aangesloten. Overtuig u ervan dat het randaardesysteem van de elektrische huisinstallatie conform de elektrotechnische voorschriften is geïnstalleerd. Risico vanHet een elektrischeapparaat schok! ■ uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje. Wanneer de netaansluiting van dit apparaat wordt beschadigd, moet dit door de servicedienst worden vervangen. Risico vanGebruik een elektrische schok! het apparaat ■ uitsluitend indien aansluitsnoer en apparaat geen beschadigingen vertonen. Trek bij storingen direct de stekker uit het stopcontact of schakel de netspanning uit. Risico vanOm een elektrischegevaren schok! ■ te voorkomen mogen reparaties aan het apparaat uitsluitend worden uitgevoerd door onze klantenservice. Risico vanHet een elektrischeapparaat schok! ■ en het aansluitsnoer nooit onderdompelen in water. 56

Gevaar een elektrische schok! ■ voor Stekker

van het apparaat mag niet in contact komen met vloeistof. Gevaar een elektrispeciale sche schok! ■ voor De reinigingsinstructies in de handleiding moeten in acht worden genomen.

Gevaar door magnetisme! Het apparaat bevat permanentmagneten die elektronische implantaten, zoals pacemakers of insulinepompen, kunnen beïnvloeden. Dragers van elektronische implantaten dienen op minimaal 10 cm afstand van het apparaat en de verwijderde watertank te blijven.

Kans op stikken! Laat kinderen niet met verpakkingsmateriaal spelen. Bewaar kleine onderdelen op een veilige plaats, deze kunnen ingeslikt worden.

Milieubescherming nl

Risico van verbranding! ■ Het melksysteem wordt zeer heet. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld. Gevaar voor verbrandihet ng! ■ Na gebruik kunnen de oppervlakken zoals bijv. kopjeswarmer nog enige tijd heet zijn. Gevaar voor verbranding! bereide dranken zijn ■ Vers zeer heet.Indien nodig een beetje laten afkoelen.

Risico van letsel! Onjuist gebruik van het apparaat kan letsel tot gevolg hebben. Ri■sico vanGrijp letsel! niet in de maler. ■

Brandgevaar! Het apparaat wordt heet. Brandgevaar! ■ Het apparaat nooit in een kast laten werken. ■

Als het apparaat niet wordt gebruikt, schakel het dan uit. Het interval voor de automatische uitschakeling op de kleinste waarde instellen. Onderbreek, indien mogelijk niet het tappen van koffie of melkschuim. Het voortijdig onderbreken leidt tot een verhoogd energieverbruik en tot sneller vollopen van de lekschaal. Ontkalk het apparaat regelmatig om kalkafzettingen te voorkomen. Kalkresten leiden tot een hoger energieverbruik.

Milieuvriendelijk afvoeren Voer de verpakking op een milieuvriendelijke manier af. Dit apparaat is gekenmerkt in overeenstemming met de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment WEEE). De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten. Vraag bij uw speciaalzaak om actuele informatie over het afvoeren van afval.

nl Het apparaat leren kennen

* Het apparaat leren kennen

In dit hoofdstuk vindt u een overzicht van de omvang van de levering, de opbouw en de bestanddelen van het apparaat. Bovendien leert u de verschillende bedieningselementen kennen.

Het ap ar a t l er en ken en

Aanwijzing: Afhankelijk van het apparaattype zijn kleur- en detailafwijkingen mogelijk. Voor het gebruik van deze gebruiksaanwijzing: De illustraties zijn van nummers voorzien waarnaar in de gebruiksaanwijzing wordt verwezen. Voorbeeld: ~ afb. !

Standaarduitvoering ~ Afb. ! # Volautomatische espressomachine + Teststrip voor de hardheid van het water 3 Gebruiksaanwijzing ; Melkschuimer

Montage en onderdelen ~ Afb. " ( Toets aan / uit (stand-by-modus) 0 Display 8 Bedieningspaneel @ Greep melkschuimer H Uitloopsysteem voor koffie, in hoogte verstelbaar P Melkschuimer (houder, schuimer, afdekking), in hoogte verstelbaar X Lekschaal (koffiedikreservoir, lekrooster, lekplaat, vlotter) ` Deur voor zetkamer h Typeplaatje )" Zetgroep )* Aromadeksel )2 Bonenreservoir ): Draaiknop voor instelling maalfijnheid )B Deksel watertank )J Watertank )R* Kopverwarmer * Afhankelijk van het apparaattype

Het apparaat leren kennen nl

Bedieningselementen Door aanraking van de velden kan er bijv. een drank worden geselecteerd en gestart of kan de koffiesterkte worden ingesteld. Toets

Betekenis Apparaat in- en uitschakelen Het apparaat spoelt automatisch als het wordt in- en uitgeschakeld. Het apparaat spoelt niet wanneer: ■ het bij het inschakelen nog warm is. ■ er voor het uitschakelen geen koffie werd gezet. Het apparaat is klaar voor gebruik wanneer op het bedieningsveld de leds voor de toetsen voor drankselectie oplichten. Het apparaat beschikt over een automatische uitschakeling. ~ "Automatisch uitschakelen instellen" op pagina 67

Afgifte Caffe crema of displaynavigatie “¾” (terug zonder opslaan).

Koffiesterkte Aanpassing van de koffiesterkte ~ "Drankinstelling aanpassen" op pagina 64

Start van het serviceprogramma Knippert als het serviceprogramma uitgevoerd moet worden.~ "Serviceprogramma Calc´nClean" op pagina 73

Bereiding van 2 Espresso of 2 Caffe crema tegelijkertijd. Kopjes naast elkaar onder de koffie-uitloop plaatsen.~ "Apparaat bedienen" op pagina 63 De volautomatische espressomachine beschikt over een kopverwarmer die met deze toets handmatig in- of uitgeschakeld kan worden. Als de kopverwarmer aan is, licht de toets op.

: Waarschuwing Gevaar voor verbranding! De kopverwarmer wordt heet! Aanwijzing: Voor een optimale verwarming van de kopjes deze met de bodem op de kopverwarmer plaatsen. * Afhankelijk van het apparaattype --------

nl Toebehoren Indicatie

Licht op wanneer er water in de watertank gevuld moet worden, de watertank ontbreekt of het waterfilter vervangen moet worden. Op het display verschijnt een melding. Licht op als de bakjes geleegd moeten worden. Knippert als de deur voor de zetkamer open is.

Klaar voor gebruik, er kan een keuze worden gemaakt

Wacht op bediening, bijv. bij calc’nClean

Display Op het display 0 worden de geselecteerde dranken, instellingen en instelmogelijkheden, evenals meldingen over de bedrijfstoestand weergegeven. Op het display wordt ook tot handelingen opgeroepen. De afzonderlijke stappen worden op het display weergegeven. Nadat de gevraagde handeling is uitgevoerd, bijv. "Watertank vullen", verdwijnt de desbetreffende melding.

_ Toebehoren Onderstaand toebehoren is in de handel en via de servicedienst verkrijgbaar: Toe b e h o r e n

De contactgegevens voor de servicedienst van alle landen vindt u op de laatste pagina van deze handleiding.

Voor het eerste gebruik nl

K Voor het eerste gebruik

In dit hoofdstuk leest u hoe u het apparaat in gebruik neemt. Vo r het e r st e gebr ui k

Aanwijzing: Machine alleen gebruiken in vorstvrije ruimtes. Is de machine bij temperaturen onder de 0 °C getransporteerd of opgeslagen, dan dient u minstens 3 uur te wachten alvorens hem weer in gebruik te nemen.

Apparaat installeren en aansluiten 1. Verwijder de beschermende folie. 2. Zet het apparaat neer op een vlak en

voor het gewicht geschikt, watervast oppervlak. 3. Het apparaat met de stekker in een volgens de voorschriften geïnstalleerd geaard stopcontact steken. Aanwijzing: Na elke aansluiting een moment (ca. 5 seconden) wachten.

Apparaat in gebruik nemen

Aanwijzingen ■ Geglaceerde, gekaramelliseerde koffiebonen of bonen met andere suikerhoudende toevoegingen verstoppen de zetgroep.Alleen zuivere geroosterde espressobonen of bonenmengsels voor volautomaten gebruiken. ■ De koffiebonen worden voor elk zetproces vers gemalen. ■ De koffiebonen koel en gesloten bewaren, zo blijft de kwaliteit optimaal behouden. ■ U kunt koffiebonen meerdere dagen in het bonenreservoir bewaren zonder dat het aroma verloren gaat. Watertank vullen. Belangrijk: vul de watertank dagelijks met vers, koud water zonder koolzuur. Controleer voor de werking, of de watertank voldoende is gevuld. 1. Het deksel van de watertank nemen. 2. De watertank er aan de greep uit

tillen en uitspoelen.

3. De watertank tot de markering "max"

4. De watertank weer rechtop in de

houder plaatsen en het deksel op de watertank plaatsen.

Melkschuimer aansluiten ~ Afb. #

1. Onderdelen van de melkschuimer uit

inschakelen. Op het display verschijnt de vooringestelde taal. 2. “V” Toets cappuccino zo vaak aanraken tot de gewenste taal op het display verschijnt. 3. “ok” Toets latte macchiato aanraken om de instelling te bevestigen. Het apparaat spoelt en is klaar voor gebruik als op het display "Drank selecteren" verschijnt.

de zak nemen. 2. Melkschuimer in elkaar zetten. 3. Melkschuimer voor op het apparaat aansluiten. Bonenreservoir vullen Met dit apparaat kunt u koffiedranken uit koffiebonen bereiden. 1. Deksel )* van het

1. Apparaat met de toets k

bonenreservoir )2 openen.

2. Koffiebonen erin doen. 3. Deksel weer sluiten.

nl Voor het eerste gebruik Aanwijzingen ■ De taalselectie verschijnt automatisch, alleen bij de eerste inschakeling. ■ U kunt de taal op elk moment wijzigen. ~ "Instellingen" op pagina 67 Algemene aanwijzingen De volautomatische espressomachine is af fabriek geprogrammeerd met de standaardinstellingen voor een optimale werking. ■

Het apparaat schakelt zichzelf na een geselecteerde tijd automatisch uit. Bij uitschakeling dampt het apparaat af in de schaal om deze te reinigen. Bij aanraking van een toets klinkt er een geluid, dat kan worden uitgeschakeld.~ "Instellingen" op pagina 67 Als u het apparaat voor de eerste keer gebruikt, nadat er een serviceprogramma is uitgevoerd of nadat het apparaat langere tijd niet is gebruikt, dient u de eerste drank niet te drinken aangezien deze nog niet het volle aroma bezit. Na de ingebruikname van het apparaat krijgt u pas een voldoende dikke en stabiele laag ‘crema’ nadat u de eerste paar kopjes hebt gezet. Bij langdurig gebruik kunnen zich waterdruppels bij de ventilatiesleuven voordoen. Uittredende stoom is geen defect, maar een normaal verschijnsel.

Voordat u uw nieuwe apparaat gebruikt, dient u de waterhardheid te controleren en in te stellen.~ "Instellingen" op pagina 67

Apparaat bedienen nl

1 Apparaat bedienen In dit hoofdstuk leest u hoe u koffie- en melkdranken bereidt. U krijgt informatie over de instellingen, het waterfilter, de aanpassing van de maalfijnheid en de vorstbescherming.

Aanwijzing: Vers bereide dranken kunnen zeer heet zijn.

Koffiedrank van versgemalen bonen zetten U kunt kiezen uit Espresso en Caffe crema. ~ "Dranken met melk bereiden" op pagina 63 Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gevuld. 1. Plaats een kopje onder het uitloopsysteem. 2. Door herhaalde aanraking van % de gewenste koffiesterkte instellen. 3. Toets espresso of caffe crema aanraken. Nu wordt de koffie gezet en aansluitend wordt het kopje gevuld. Aanwijzing: Om de drankbereiding voortijdig te stoppen, espresso of caffe crema opnieuw aanraken.

Dranken met melk bereiden Dit apparaat bezit een melkschuimer. U kunt koffiedranken met melk bereiden of melk opschuimen. Tip: U kunt ook plantaardige dranken in plaats van melk gebruiken, bijv. dranken op basis van soja. Aanwijzingen ■ De kwaliteit van het melkschuim is afhankelijk van het soort gebruikte melk of plantaardige drank. ■ Opgedroogde melkresten zijn moeilijk te verwijderen, daarom moeten deze altijd worden verwijderd.~ Afb. &III ~ "Dagelijks onderhoud en reiniging" op pagina 69

Gevaar voor verbranding! De melkschuimer wordt zeer heet. Uitsluitend aan de greep vasthouden. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld. Dranken met koffie en melk U kunt kiezen uit cappuccino en latte macchiatto. Hiervoor a.u.b. op de stand van de koffie-uitloop en melkschuimer letten. Cappuccino

nl Apparaat bedienen Het apparaat is ingeschakeld. De watertank en het bonenreservoir zijn gevuld. De melkschuimer is gemonteerd. 1. Een grote kop of een groot glas met ca. 100 ml melk voor cappuccino en ca. 150 ml melk voor latte macchiatto vullen. 2. Het kopje of glas onder het uitloopsysteem plaatsen. 3. De koffie-uitloop en melkschuimer helemaal naar beneden schuiven. 4. Door herhaalde aanraking van % de gewenste koffiesterkte instellen. 5. Toets cappuccino of latte macchiato aanraken. Eerst wordt er melk in het kopje of glas opgeschuimd. Vervolgens wordt de koffie gezet en stroomt deze in het kopje of het glas. Aanwijzing: Om de actuele stap van de drankbereiding voortijdig te stoppen, cappuccino of latte macchiato opnieuw aanraken. Melk opschuimen Het apparaat is ingeschakeld. De watertank is gevuld. De melkschuimer is gemonteerd. 1. Een grote kop of een groot glas met ca. 100 ml melk vullen. 2. Het kopje of glas onder het uitloopsysteem plaatsen. 3. De koffie-uitloop en melkschuimer helemaal naar beneden schuiven. 4. Toets milk aanraken. De melk wordt opgeschuimd. Aanwijzing: Om het proces voortijdig te stoppen, milk opnieuw aanraken.

Drankinstellingen aanpassen Twee kopjes tegelijk bereiden Voordat u een drank klaarmaakt, kunt u selecteren dat u twee kopjes tegelijk wilt bereiden. Door het aanraken van # wordt de functie in- of uitgeschakeld. Op het display licht gedurende 5 seconden "Dubbele kop aan" bzw. "Dubbele kop uit" op. De functie Dubbele kop is alleen mogelijk voor espresso en caffe crema, de toetsen lichten op. De afgifte van andere dranken is niet mogelijk zolang de functie Dubbele kop ingeschakeld is.

Dr anki nst el i ng a npas en

Aanwijzingen De dranken worden in twee stappen (twee maalprocessen) bereid. Wacht tot het proces volledig is afgesloten. ■ Als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat automatisch naar de instelling "Dubbele kop uit" geschakeld. ■

Koffiesterkte Voordat u een drank klaarmaakt, kunt u de koffiesterkte aanpassen: Stel hiervoor door aanraking van % de gewenste sterkte is. zeer mild mild normaal sterk zeer sterk uitsluitend bij TI305: aromaIntense Aanwijzing: De ingestelde koffiesterkte is actief voor alle dranken met koffie.

Apparaat bedienen nl Vulhoeveelheid U kunt de vulhoeveelheid van uw dranken veranderen. espresso of caffe crema 3 seconden ingedrukt houden. De afgifte loopt, de geselecteerde toets knippert. Op het display wordt het verloop weergegeven:

Als de gewenste vulhoeveelheid is bereikt, de geselecteerde toets aanraken om te stoppen. De opnieuw ingestelde vulhoeveelheid is pas merkbaar bij de volgende afgifte. Aanwijzing: De vulhoeveelheid kan telkens voor Espresso (25 - 60 ml) of Caffe crema (80 - 200 ml) worden ingesteld.Er wordt altijd een minimale hoeveelheid gezet, Espresso ca. 25 ml en Caffe crema ca. 80 ml. Schuimduur U kunt de schuimduur van uw dranken veranderen. cappuccino, latte macchiato of milk 3 seconden ingedrukt houden. De melk wordt opgeschuimd, de geselecteerde toets knippert. Op het display wordt het verloop weergegeven:

Als de gewenste schuimduur is bereikt, de geselecteerde toets aanraken om te stoppen.

Aanwijzingen Het tijdsbestek van de instelling schuimduur is begrensd. Afhankelijk van de drank kan worden gekozen tussen een minimale tot maximale tijd. ■ De instelling van de schuimduur heeft geen invloed op de hoeveelheid koffie. ■

Koffiemaalgraad instellen Dit apparaat heeft een instelbaar maalwerk. Hiermee kan de maalfijnheid van de koffie individueel worden veranderd.

Risico van letsel! Grijp niet in de maler. Attentie! Het apparaat kan beschadigd worden! De maalfijnheid uitsluitend wijzigen bij lopend maalwerk! Bij lopend maalwerk de maalfijnheid met de draaiknop ): instellen. Fijne maalfijnheid: tegen de klok in draaien. (Afb. a) Grovere maalfijnheid: met de klok mee draaien. (Afb. b)

D E Aanwijzingen ■ De nieuwe instelling is pas merkbaar vanaf de tweede kop koffie. ■ Bij donker geroosterde koffiebonen een fijnere, bij lichtere koffiebonen een grovere maalgraad instellen.

nl Apparaat bedienen

~ Afb. ' Een waterfilter vermindert de kalkafzettingen en reduceert de verontreinigingen in het water. Het apparaat hoeft bovendien niet zo vaak te worden ontkalkt. Waterfilters zijn verkrijgbaar in de handel of via de klantenservice. Is er een waterfilter geplaatst, dan geeft het apparaat aan wanneer deze dient te worden vervangen. Op het display verschijnt de betreffende aanwijzing.Het symbool ) brandt.

Waterfilter aanbrengen of vervangen Voordat u een nieuw waterfilter kunt gebruiken, dient u het filter te spoelen. Het apparaat is ingeschakeld. De watertank is gevuld. 1. % en calc’nClean tegelijk minstens 3 seconden ingedrukt houden. 2. “V” Toets cappuccino zo vaak aanraken tot "Waterhardheid" verschijnt. 3. Met “ok” toets latte macchiato bevestigen. 4. “V” Toets cappuccino zo vaak aanraken tot "Waterfilter" verschijnt. 5. Met “ok” toets latte macchiato bevestigen. Op het display verschijnt "Filter act.". 6. Het waterfilter (opening naar boven) onderdompelen in een met water gevulde kom tot er geen luchtbellen meer ontsnappen. ~ Afb. ' 7. Vervolgens het waterfilter stevig in de lege watertank drukken. 8. De watertank tot de markering "max." met water vullen. 9. Een kom met een capaciteit van min. 1,0 l onder de uitloop plaatsen. 10. “ok” Toets latte macchiato aanraken om de instelling op te slaan en het spoelen te starten.

11. “¾” Toets caffe crema aanraken om

het menu te verlaten.

12. Vervolgens de kom leegmaken. Het

apparaat is weer klaar voor gebruik.

Waterfilter verwijderen Als het waterfilter wordt verwijderd en er geen nieuw waterfilter wordt aangebracht, dient u de desbetreffende instelling van de waterhardheid uit te voeren. ~ "Waterhardheid instellen" op pagina 68

Vorstbescherming Om beschadiging door vorst te voorkomen bij transport en opslag, moet het apparaat eerst geheel leeg worden gemaakt. Info: Het apparaat moet klaar zijn voor gebruik en de watertank moet gevuld zijn. 1. Een grote kom onder de uitloop van

de melkschuimer plaatsen en de melkschuimer omlaag schuiven. 2. Toets milk ten minste 5 seconden ingedrukt houden. De led van de toets knippert, het apparaat warmt nu op. 3. De watertank verwijderen zodra er stoom uit de melkschuimer komt. 4. Het apparaat laten stomen. Wachten tot ) Watertank leeg verschijnt. 5. Met de toets k het apparaat uitschakelen. 6. De watertank en de lekschaal leegmaken en het apparaat grondig reinigen. Het apparaat kan nu worden getransporteerd of opgeslagen. Aanwijzing: De zetgroep is nu beveiligd en kan niet worden verwijderd.

1 Instellingen Dit apparaat beschikt over verschillende fabrieksinstellingen. U kunt diverse instellingen op uw individuele wensen afstemmen. I ns t e l i n ge n

Aanwijzing: Als er niet binnen 90 seconden op een toets wordt gedrukt, wordt het apparaat naar "Drank selecteren" geschakeld zonder dat de instelling wordt opgeslagen. De eerder opgeslagen instelling blijft behouden. U kunt het volgende instellen:

Automatisch uitschakelen

Het apparaat schakelt zichzelf na de laatste druk op een toets op een bepaald moment automatisch uit. Dit moment kan ingesteld worden, de instelling is mogelijk van 15 minuten tot 4 uur.

Aut omat i sch ui t schakel en i nst el en

1. % en calc’nClean tegelijk

minstens 3 seconden ingedrukt houden. 2. “V” Toets cappuccino zo vaak aanraken tot "Auto stand-by" verschijnt. 3. Met “ok” toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt. 4. “V” Toets cappuccino aanraken en de tijd instellen. De volgende instellingen zijn mogelijk: – na 15 min. – na 30 min. (fabrieksinstelling) – na 1 uur. – na 2 uur. – na 4 uur.

5. Met “ok” toets latte macchiato

bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt. 6. “¾” Toets caffe crema aanraken om het menu te verlaten.

Geluidssignaal in-/uitschakelen Bij bediening van een toets klinkt een geluidssignaal. Dit kan worden in- of uitgeschakeld. 1. % en calc’nClean tegelijk 2. 3.

minstens 3 seconden ingedrukt houden. “V” Toets cappuccino zo vaak aanraken tot "Geluid" verschijnt. Met “ok” toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt. “V” Toets cappuccino aanraken en "Geluid aan" of "Geluid uit" selecteren. Met “ok” toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt. “¾” Toets caffe crema aanraken om het menu te verlaten.

Taal instellen 1. % en calc’nClean tegelijk

minstens 3 seconden ingedrukt houden. 2. “V” Toets cappuccino zo vaak aanraken tot "Taal" verschijnt. 3. Met “ok” toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt.

nl Instellingen 4. “V” Toets cappuccino aanraken en

de gewenste taal instellen. 5. Met “ok” toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt. 6. “¾” Toets caffe crema aanraken om het menu te verlaten.

6. “ok” Toets latte macchiato aanraken

om de instelling op te slaan.

7. “¾” Toets caffe crema aanraken om

het menu te verlaten.

De tabel toont de toekenning van de niveaus aan de verschillende graden van waterhardheid: Stand

Waterhardheid instellen De juiste instelling van de waterhardheid is van belang, opdat het apparaat tijdig meldt, dat het moet worden ontkalkt. De vooraf ingestelde waterhardheid is niveau 4. De waterhardheid kan bij het plaatselijke waterbedrijf worden nagevraagd of met de bijgevoegde teststrook worden vastgesteld. 1. De bijgevoegde teststrook kort in

vers leidingwater dopen, laten uitdruipen en na een minuut het resultaat aflezen. Het aantal gekleurde velden op de teststrook geeft de waterhardheid aan. % en calc’nClean tegelijk minstens 3 seconden ingedrukt houden. “V” Toets cappuccino zo vaak aanraken tot "Waterhardheid" verschijnt. “ok” Toets latte macchiato aanraken en bevestigen. “V” Toets cappuccino aanraken en de waterhardheid instellen. De volgende instellingen zijn mogelijk: – Waterhardh. 1 – Waterhardh. 2 – Waterhardh. 3 – Waterhardh. 4 (fabrieksinstelling) – Waterfilter (indien geplaatst) – H2O-ontharder (instelling indien wateronthardingsinstallatie voorhanden)

Waterhardheid Duits (°dH)

Het is op ieder moment mogelijk de waterhardheid achteraf te wijzigen. Aanwijzing: Bij gebruik van het waterfilter (zie hoofdstuk "Toebehoren") als volgt te werk gaan, ~ "Waterfilter" op pagina 66.

Fabrieksreset Terugzetten op de fabrieksinstellingen, eigen instellingen gaan verloren. 1. % en calc’nClean tegelijk 2. 3.

minstens 3 seconden ingedrukt houden. “V” Toets cappuccino zo vaak aanraken tot "Fabrieksreset" verschijnt. Met “ok” toets latte macchiato bevestigen. De fabrieksinstellingen zijn geactiveerd en de taalkeuze verschijnt. “V” Toets cappuccino zo vaak aanraken tot de gewenste taal op het display verschijnt. “ok” Toets latte macchiato aanraken om de instelling te bevestigen. Het apparaat spoelt en is klaar voor gebruik als op het display "Drank selecteren" verschijnt.

Dagelijks onderhoud en reiniging nl

D Dagelijks onderhoud en reiniging

Wanneer uw apparaat goed wordt onderhouden en schoongemaakt blijft het lang goed functioneren.In dit hoofdstuk leest u hoe u het apparaat goed kunt onderhouden en reinigen.

Dagel i j ks onder houd en r ei ni gi ng

Risico van een elektrische schok! Voor het reinigen de stekker uit het stopcontact trekken. Het apparaat niet onderdompelen in water. Geen stoomreiniger gebruiken.

Schoonmaakmiddelen Om te voorkomen dat de verschillende oppervlakken door verkeerde schoonmaakmiddelen beschadigd raken, dient u zich te houden aan de volgende aanwijzingen. Gebruik ■ ■ ■

geen scherpe of schurende reinigingsmiddelen. geen reinigingsmiddelen die alcohol of spiritus bevatten. geen harde schuur- en schoonmaaksponsjes.

Aanwijzingen ■ Nieuwe sponsdoekjes kunnen zouten bevatten. Deze zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. Nieuwe vaatdoekjes voor gebruik grondig uitwassen. ■ Resten van kalk, koffie, melk, reinigings- en ontkalkingsoplossingen altijd onmiddellijk verwijderen.Onder dergelijke omstandigheden kan er corrosie optreden. Attentie! Niet alle componenten van het apparaat kunnen in de vaatwasser worden gereinigd. ~ Afb. % - ' Niet geschikt voor de vaatwasser: Watertank Deksel watertank Aromadeksel Zetgroep Lekschaal Geschikt voor de vaatwasser: Lekplaat Lekrooster Koffiedikreservoir max.

60 °C Vlotter Melkschuimer Afdekking melkschuimer

nl Dagelijks onderhoud en reiniging

Apparaat reinigen 1. De buitenzijde met een zachte,

vochtige doek afvegen.

2. Het bedieningsveld met een

microvezeldoekje reinigen.

3. De koffie-uitloop na elke

drankafname zo nodig afvegen.

Aanwijzingen ■ Als het apparaat in koude toestand wordt ingeschakeld of na afgifte van koffie wordt uitgeschakeld, wordt het apparaat automatisch gespoeld.Zo reinigt het systeem zichzelf. ■ Als het apparaat langere tijd niet is gebruikt (bijv. na een vakantie), het hele apparaat inclusief koffie-uitloop, melkschuimer, schalen en zeteenheid grondig reinigen.

Lekschaal en koffiedikreservoir reinigen ~ Afb. % Aanwijzing: De lekschaal en het koffiedikreservoir moeten dagelijks worden leeggemaakt en gereinigd om afzettingen te voorkomen.Bij vaak gebruik tussendoor leegmaken zodra de vlotter duidelijk zichtbaar is of de overeenkomstige indicatie op het display verschijnt. 1. Deur openen. 2. Lekschaal met koffiedikreservoir

naar voren toe eruit trekken.

3. Lekplaat met lekrooster verwijderen. 4. Lekschaal en koffiedikreservoir

leegmaken en reinigen.

5. Binnenkant van het apparaat

Het melksysteem na elk gebruik reinigen om alle resten te verwijderen en de werking in stand te houden.

Mel ksyst e m r ei ni gen

Gevaar voor verbranding! De melkschuimer wordt zeer heet. Uitsluitend aan de greep vasthouden. De melkschuimer mag na gebruik pas worden aangeraakt wanneer hij is afgekoeld.

1. Een glas tot de helft met water vullen 2. 3. 4. 5. 6.

en onder het uitloopsysteem plaatsen. De melkschuimer helemaal naar beneden schuiven. Toets milk aanraken, het melksysteem wordt gereinigd. De melkschuimer naar boven schuiven en af laten koelen. De melkschuimer uit elkaar halen en grondig reinigen. ~ Afb. & De afzonderlijke onderdelen afdrogen, in elkaar zetten en weer op het apparaat bevestigen.

Aanwijzingen Om het proces voortijdig te stoppen, milk opnieuw aanraken. ■ Alle delen van het melksysteemmoeten in de vaatwasser worden gereinigd. Loogresten in het melksysteem na het spoelen grondig verwijderen. ■

Dagelijks onderhoud en reiniging nl

Zetgroep reinigen ~ Afb. $, ~ Afb. % Aanvullend bij het automatische spoelen dient de zetgroep regelmatig te worden verwijderd en gereinigd. Attentie! De zetgroep zonder afwasmiddel of middelen met azijn of zuur reinigen en niet in de vaatwasser doen. Zetgroep eruit nemen: 1. Apparaat uitschakelen. 2. De deur van de zetkamer openen. 3. Het koffiedikreservoir verwijderen. 4. De rode hendel omhoog duwen, de zetgroep aan de greep vastpakken en voorzichtig naar voren toe eruit trekken. 5. De zetgroep grondig met stromend warm water reinigen. 6. Reinig de binnenkant van de machine grondig met een vochtige doek, verwijder eventueel aanwezige koffieresten. 7. Laat de zetgroep en de binnenkant van het apparaat drogen. Zetgroep plaatsen:

1. De zetgroep aan de greeep

2. De rode hendel omhoog duwen, de

zetgoep onder de hendel plaatsen en tot aan de aanslag naar achteren schuiven. De hendel moet vastklikken. 3. Het koffiedikreservoir weer aanbrengen en de deur sluiten. Belangrijk: Bij ontbrekende of verkeerd aangebrachte zetgroep of lekschaal kan de deur niet worden gesloten.

nl Service programme

. Service programme Periodiek licht afhankelijk van de waterhardheid en gebruiksintensiteit van het apparaat de toets calc’nClean op.Op het display verschijnt "Calc´nClean nodig!". Het apparaat moet onmiddellijk met het programma gereinigd en ontkalkt worden.

Ser vi ce pr ogr ame

Aanwijzingen ■ Belangrijk: als het apparaat niet tijdig wordt gereinigd en ontkalkt, kan het beschadigd raken. Belangrijk: als het apparaat niet tijdig wordt gereinigd en ontkalkt, wordt het geblokkeerd.Op het display verschijnt "Apparaat geblokkeerd!". Als het apparaat is geblokkeerd, kan het pas weer worden bediend nadat het serviceprogramma is uitgevoerd. ■ Let op! Bij elk serviceprogramma Calc’nClean ontkalkings- en reinigingsmiddelen volgens de gebruiksaanwijzing gebruiken en de (desbetreffende) veiligheidsinstructies in acht nemen. ■ De vloeistoffen niet drinken. ■ Voor het ontkalken nooit citroenzuur, azijn of middelen op azijnbasis gebruiken. ■ Voor het ontkalken en reinigen uitsluitend de daarvoor bedoelde tabletten gebruiken.Deze zijn speciaal voor dit apparaat ontwikkeld en kunnen via de klantenservice worden gekocht. ~ "Toebehoren" op pagina 60 ■ Geen ontkalkingsmiddel met fosforzuur gebruiken. ■ In geen geval ontkalkingstabletten of andere middelen in de zetgroep doen. ■ Het serviceprogramma in geen geval onderbreken.

Voor de start van een serviceprogramma de zetgroep verwijderen, reinigen en weer terugzetten. De melkschuimer reinigen. Na beëindiging van een serviceprogramma het apparaat met een zachte vochtige doek afvegen om resten van de ontkalkingsoplossing onmiddellijk te verwijderen. Onder dergelijke resten kan corrosie worden gevormd. Nieuwe sponsdoekjes kunnen zouten bevatten. Zouten kunnen een roestlaagje op het roestvrij staal veroorzaken. De doekjes daarom vóór gebruik altijd grondig uitwassen. Bij gebruik van een waterfilter worden de tijdsintervallen tot een serviceprogramma moet worden uitgevoerd langer. Als het serviceprogramma door bijv. stroomuitval wordt onderbroken, gaan op het display ', calc’nClean en ) branden.Zie hoofdstuk Calc'nClean vanaf punt 10 voor de verdere werkwijze.

1. De toets calc’nClean

ca. 5 seconden ingedrukt houden. Symbool ( licht op. 2. De deur openen, lekschaal en koffiedikreservoir verwijderen en leegmaken. 3. De zetgroep verwijderen en reinigen. 4. Een Siemens-reinigingstab in de zetgroep doen en de zetgroep weer aanbrengen.

11. Deur sluiten en kom onder het

uitloopsysteem plaatsen. Symbool ) licht op. 12. Het waterreservoir reinigen en het waterfilter opnieuw aanbrengen (indien u dit had verwijderd). ~ Afb. ' 13. Het waterreservoir tot de markering "max" met vers water zonder koolzuur vullen en de kom weer onder het uitloopsysteem plaatsen. 14. calc’nClean knippert, calc’nClean aanraken. Het programma start, reinigt en spoelt het apparaat. calc’nClean pulseert. Symbool ( licht op. 15. De lekschaal en het koffiedikreservoir leegmaken, reinigen en weer aanbrengen. Het programma is beëindigd. Het apparaat is weer klaar voor gebruik.

5. De lekschaal en het

koffiedikreservoir weer aanbrengen en de deur sluiten. Symbool ) licht op. 6. Het waterfilter verwijderen (indien aanwezig). 7. De lege watertank tot de markering vullen met 0,5 l lauwwarm water en daarin een Siemens-ontkalkingstab oplossen. 8. Watertank weer aanbrengen en een grote kom (ca. 1 liter) onder het uitloopsysteem plaatsen. 9. calc’nClean knippert, calc’nClean aanraken. Het programma start, reinigt en ontkalkt het apparaat. calc’nClean pulseert.Duur: ca. 20 minuten. Symbool ( licht op. 10. De kom leegmaken, de deur openen, de lekschaal leegmaken en weer aanbrengen. 73

nl Wat te doen bij storingen?

3 Wat te doen bij storingen?

Storingen worden vaak veroorzaakt door een kleinigheid. Probeer voordat u contact opneemt met de servicedienst de storing zelf op te lossen met behulp van de tabel. Lees de veiligheidsaanwijzingen aan het begin van deze handleiding.

Wat t e doen bi j st or i ngen?

Het apparaat reageert niet meer.

Storing in het apparaat.

Netstekker lostrekken, 10 seconden wachten, netstekker aansluiten.

Sterk wisselende koffie- of melkschuimkwaliteit.

Het apparaat is verkalkt.

Het apparaat ontkalken volgens de handleiding.

De persoonlijk ingestelde vul- De maalgraad is te fijn. hoeveelheid wordt niet bereikt, Het apparaat is sterk verkalkt. de koffie druppelt alleen maar of stroomt helemaal niet meer Er zit lucht in het waterfilter.

Het apparaat is verontreinigd.

De maalfijnheid grover instellen. Het apparaat conform de gebruiksaanwijzing ontkalken. Het waterfilter net zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer plaatsen. De zetgroep reinigen of het serviceprogramma "Calc´nClean" uitvoeren.

Door resten ontkalkingsmiddel De watertank grondig reinigen. raakt de watertank verstopt. De koffiesterkte is te hoog inge- De koffiesterkte verlagen. steld. Er wordt geen melkschuim De kwaliteit van het melkgemaakt. / De kwaliteit van het schuim is afhankelijk van het melkschuim is niet constant. soort gebruikte melk of plantaardige drank.

Optimaliseer het resultaat door de passende melk of plantaardige drank te selecteren.

De melkschuimer is verontreinigd. De melkschuimer bereikt de melk niet.

Melkschuimer in de vaatwasmachine reinigen. Meer melk gebruiken, controleren of de melkschuimer de melk bereikt. Uitloopsysteem helemaal naar beneden schuiven.

Het apparaat is sterk verkalkt.

Het apparaat conform de gebruiksaanwijzing ontkalken.

Wat te doen bij storingen? nl Er stroomt alleen water, geen koffie.

Een leeg bonenreservoir wordt Koffiebonen erin doen niet door het apparaat herkend. Aanwijzing: het apparaat stelt zich bij de volgende bereidingen in op de koffiebonen. De koffieschacht op de zetgroep is verstopt.

Reinig de zetgroep. ~ "Zetgroep reinigen" op pagina 71

De bonen vallen niet in het maalwerk (te vette bonen).

Tik licht tegen het bonenreservoir.Gebruik eventueel een andere soort koffie. Het bonenreservoir leegmaken en schoonvegen met een droge doek.

De zetgroep is niet correct aan- De zetgroep helemaal naar achter gebracht. schuiven. Koffie heeft geen "crème" (schuimlaag).

Koffiesoort niet geschikt.

Gebruik een koffiesoort met een hoger percentage robustabonen.

De bonen zijn niet meer brand- Verse bonen gebruiken. vers.

De koffie is te "zuur".

De koffie is te "bitter".

De koffie smaakt 'verbrand'.

De maalfijnheid is niet afgestemd op de koffiebonen.

De maalfijnheid fijner instellen.

De maalfijnheid is te grof ingesteld.

Fijnere maalfijnheid instellen.

Koffiesoort niet geschikt.

Een donkerder gebrande soort gebruiken.

De maalfijnheid is te fijn ingesteld.

Grovere maalfijnheid instellen.

Koffiesoort niet geschikt.

Een andere koffiesoort gebruiken.

De maalfijnheid is te fijn ingesteld.

Grovere maalfijnheid instellen.

Koffiesoort niet geschikt.

Een andere koffiesoort gebruiken.

Melk/melkmixdranken zijn te heet. Melkschuim te grof, aanzuiging is luid.

Te weinig melk in het glas of kopje.

Meer melk gebruiken of de schuimduur aanpassen.

Melk/melkmixdranken zijn te koud.

Te veel melk in het glas of kopje.

Minder melk gebruiken of de schuimduur aanpassen.

De melk in het glas of kopje is te koud.

Lauwe melk gebruiken.

nl Wat te doen bij storingen? Het apparaat geeft geen drank Er zit lucht in het waterfilter. af.

Het waterfilter net zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer plaatsen. Druk het waterfilter stevig en recht in de reservoiraansluiting.

Lekwater op binnenzijde appa- Lekschaal te vroeg verwijderd. Lekschaal pas enkele seconden na de raatbodem bij verwijderde leklaatste drankbereiding wegnemen. schaal. De zetgroep kan niet worden verwijderd.

De zetgroep is niet in positie Apparaat weer inschakelen. voor verwijdering (vorstbescherming is bijv. geactiveerd).

Het apparaat kan niet worden bediend, de displaymeldingen wisselen zich af.

Het apparaat bevindt zich in demomodus.

Toets k ten minste 5 seconden ingedrukt houden om de demomodus te deactiveren. Watertank verwijderen, met schoon water vullen en weer aanbrengen.

Het maalwerk start niet.

Het apparaat is te heet.

Het apparaat loskoppelen van het stroomnet en 1 uur laten afkoelen.

Displaymelding "Deur sluiten" ondanks gesloten deur.

De deur is niet juist gesloten.

De deur stevig dicht duwen.

Het apparaat is te heet.

Het apparaat loskoppelen van het stroomnet en 1 uur laten afkoelen.

Displaymelding: "Bakjes legen" Bij een uitgeschakeld apparaat De lekschaal bij ingeschakeld apparaat ondanks lege lekschaal - wat wordt het legen niet herkend. verwijderen en weer plaatsen. moet u doen? Displaymelding “Watertank vul- Watertank is verkeerd len” ondanks volle watertank. geplaatst. Koolzuurhoudend water in de watertank.

Watertank correct plaatsen. Watertank vullen met schoon leidingwater.

Vlotter in de watertank zit vast. Watertank verwijderen en grondig reinigen.

Nieuw waterfilter niet volgens de gebruiksaanwijzing gespoeld.

Waterfilter volgens de gebruiksaanwijzing spoelen en in gebruik nemen.

Er zit lucht in het waterfilter.

Waterfilter (opening naar boven) net zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer plaatsen. ~ "Waterfilter aanbrengen of vervangen" op pagina 66

Nieuw waterfilter plaatsen.

Wat te doen bij storingen? nl Door kalkafzettingen in de Watertank reinigen, 0,5 l water erin watertank kan het systeem ver- doen en een Siemens-ontkalkingstastopt raken. blet volledig erin oplossen. Apparaat uit- en inschakelen zodat de ontkalkingsoplossing in het systeem wordt gepompt. 3 minuten wachten. Procedure herhalen.Controleren of het apparaat start. Watertank grondig reinigen en calc´nClean starten. ~ "Serviceprogramma Calc´nClean" op pagina 73 Displaymelding "Watertank vul- Watertank ontbreekt of is niet len" en leds knipperen. goed geplaatst.

Watertank correct plaatsen.

Het systeem van leidingen in het apparaat is droog.

Watertank vullen met schoon leidingwater. Geen water met koolzuur gebruiken.

Er zit lucht in het waterfilter.

Waterfilter (opening naar boven) net zo lang onderdompelen in water tot er geen luchtbellen meer ontsnappen. Het filter weer plaatsen.

Displaymelding "Zetgroep reini- Verontreinigde zetgroep. gen". Het mechanisme van de zetgroep beweegt stroef.

Zetgroep reinigen. Zetgroep reinigen. ~ "Dagelijks onderhoud en reiniging" op pagina 69

Displaymelding "Onjuiste span- Onjuiste spanning in de huisinning". stallatie.

Apparaat alleen met 220-240 V gebruiken.

Displaymelding "Apparaat te koud".

De omgevingstemperatuur is te Apparaat bij temperaturen > 5 °C laag. gebruiken.

Displaymelding "Opnieuw starten", leds knipperen.

Zetgroep is zeer sterk vervuild of zetgroep kan niet worden verwijderd.

Apparaat uit- en weer inschakelen, zetgroep indien mogelijk reinigen.

Displaymelding "Opnieuw starten", er knippert geen led.

Storing in het apparaat.

Apparaat opnieuw starten.

Displayweergave "Tank reiniHet ontkalken werd onderbrogen/vullen", calc'nClean en ) ken. branden.

Zie hoofdstuk calc'nClean vanaf punt 10 voor de verdere werkwijze.

Weergave "calc'nClean" verschijnt erg vaak.

Waterfilter plaatsen en volgens de gebruiksaanwijzing activeren. ~ "Waterfilter" op pagina 66

Het water is te kalkhoudend.

Altijd de hotline bellen als u de problemen niet kunt verhelpen! De telefoonnummers staan op de laatste pagina's van de gebruiksaanwijzing. --------

Maximale inhoud watertank (zonder filter)

E-nummer en FD-nummer

Geef tijdens het telefoongesprek altijd het volledige productnummer (E-nr.) en het fabricagenummer (FD-nr.) van uw apparaat op, zodat wij u goed van dienst kunnen zijn. U vindt de nummers op het typeplaatje h. (~ Afb. ") Om niet te lang te hoeven zoeken wanneer u de servicedienst nodig heeft, kunt u hier direct de gegevens van uw apparaat en het telefoonnummer van de servicedienst invullen.

Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig. Wijzigingen voorbehouden.

Servicedienst O De contactgegevens voor de servicedienst van alle landen vindt u op de laatste pagina van deze handleiding.
