GEBRUIKSAANWIJZING ELAN 110 CERAMIC FALCON

Français 22 Nederlands 40

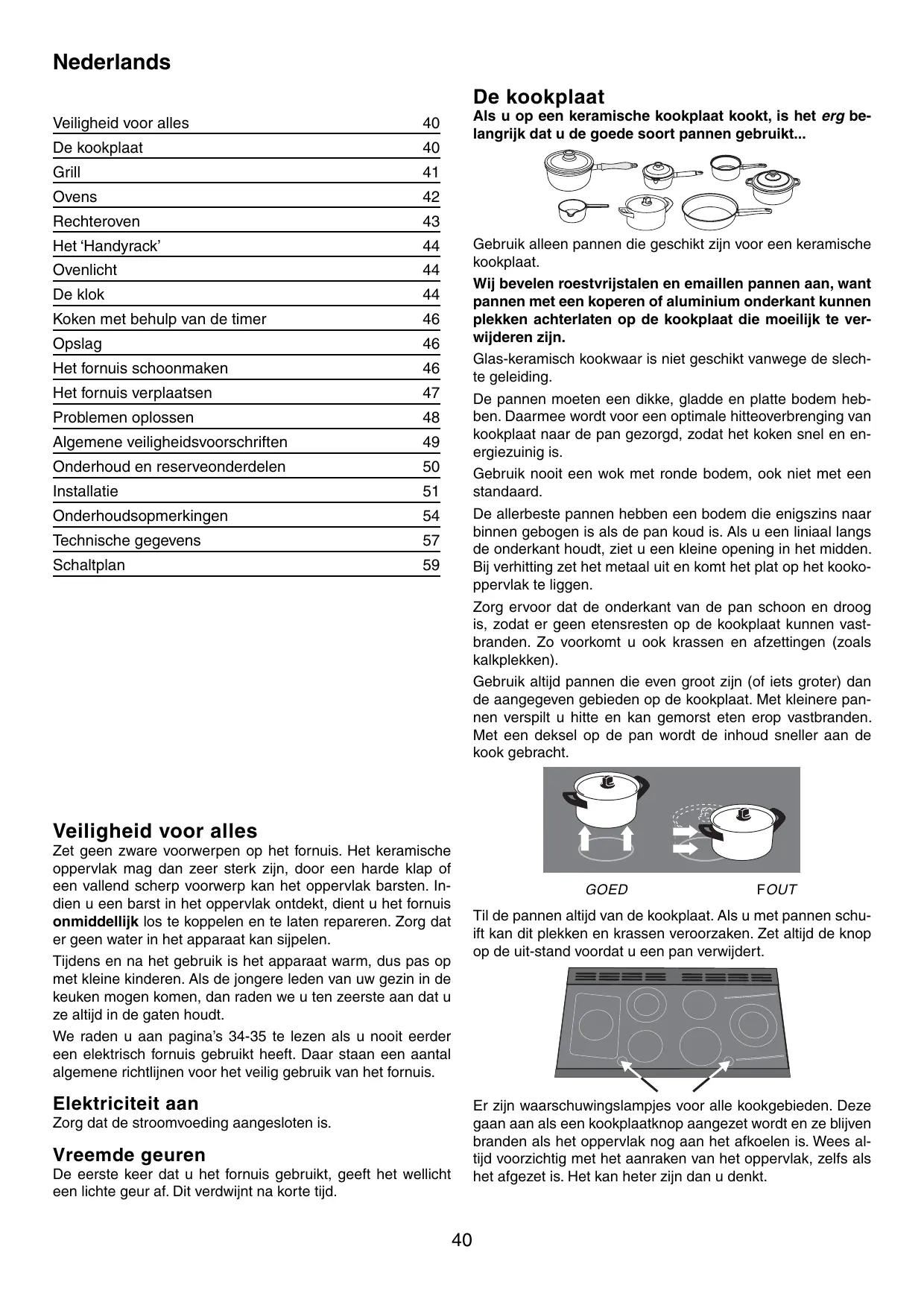

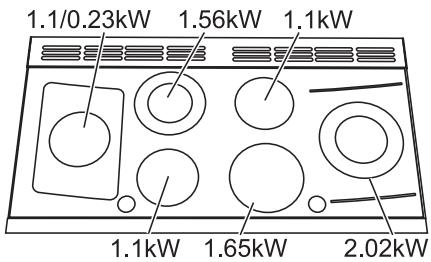

1400cm2 Nederlands De kookplaat Veiligheid voor alles

Koken met behulp van de timer

Het fornuis schoonmaken

Het fornuis verplaatsen

Algemene veiligheidsvoorschriften

Onderhoud en reserveonderdelen

Onderhoudsopmerkingen

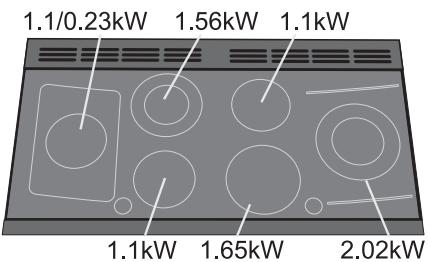

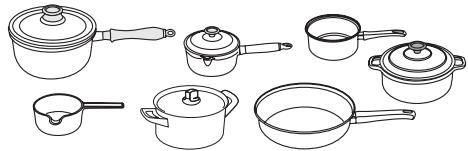

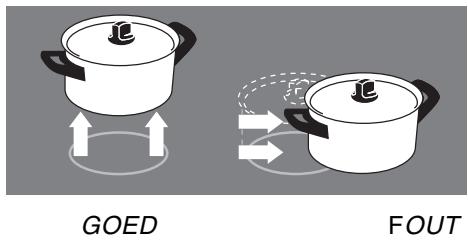

Als u op een keramische kookplaat kookt, is het erg belangrijk dat u de goede soort pannen gebruikt... Gebruik alleen pannen die geschikt zijn voor een keramische kookplaat. Wij bevelen roestvrijstalen en emaillen pannen aan, want pannen met een koperen of aluminium onderkant kunnen plekken achterlaten op de kookplaat die moeilijk te verwijderen zijn. Glas-keramisch kookwaar is niet geschikt vanwege de slechte geleiding. De pannen moeten een dikke, gladde en platte bodem hebben. Daarmee wordt voor een optimale hitteoverbrenging van kookplaat naar de pan gezorgd, zodat het koken snel en energiezuinig is. Gebruik nooit een wok met ronde bodem, ook niet met een standaard. De allerbeste pannen hebben een bodem die enigszins naar binnen gebogen is als de pan koud is. Als u een liniaal langs de onderkant houdt, ziet u een kleine opening in het midden. Bij verhitting zet het metaal uit en komt het plat op het kookoppervlak te liggen. Zorg ervoor dat de onderkant van de pan schoon en droog is, zodat er geen etensresten op de kookplaat kunnen vastbranden. Zo voorkomt u ook krassen en afzettingen (zoals kalkplekken). Gebruik altijd pannen die even groot zijn (of iets groter) dan de aangegeven gebieden op de kookplaat. Met kleinere pannen verspilt u hitte en kan gemorst eten erop vastbranden. Met een deksel op de pan wordt de inhoud sneller aan de kook gebracht. Veiligheid voor alles Zet geen zware voorwerpen op het fornuis. Het keramische oppervlak mag dan zeer sterk zijn, door een harde klap of een vallend scherp voorwerp kan het oppervlak barsten. Indien u een barst in het oppervlak ontdekt, dient u het fornuis onmiddellijk los te koppelen en te laten repareren. Zorg dat er geen water in het apparaat kan sijpelen. Tijdens en na het gebruik is het apparaat warm, dus pas op met kleine kinderen. Als de jongere leden van uw gezin in de keuken mogen komen, dan raden we u ten zeerste aan dat u ze altijd in de gaten houdt. We raden u aan pagina’s 34-35 te lezen als u nooit eerder een elektrisch fornuis gebruikt heeft. Daar staan een aantal algemene richtlijnen voor het veilig gebruik van het fornuis. GOED FOUT Til de pannen altijd van de kookplaat. Als u met pannen schuift kan dit plekken en krassen veroorzaken. Zet altijd de knop op de uit-stand voordat u een pan verwijdert. Elektriciteit aan Er zijn waarschuwingslampjes voor alle kookgebieden. Deze gaan aan als een kookplaatknop aangezet wordt en ze blijven branden als het oppervlak nog aan het afkoelen is. Wees altijd voorzichtig met het aanraken van het oppervlak, zelfs als het afgezet is. Het kan heter zijn dan u denkt. Zorg dat de stroomvoeding aangesloten is. Vreemde geuren De eerste keer dat u het fornuis gebruikt, geeft het wellicht een lichte geur af. Dit verdwijnt na korte tijd.

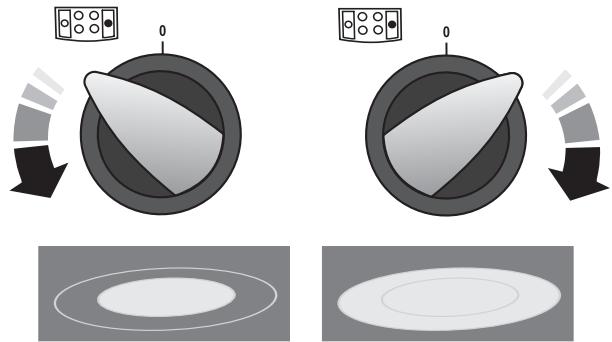

Nederlands De vereiste stand hangt af van het soort pan dat u gebruikt en de hoeveelheid voedsel. U heeft een hogere stand nodig voor grotere hoeveelheden voedsel. Het oppervlak moet natuurlijk gereinigd worden na gebruik, zodat het niet vuil wordt of kan krassen. Alleen krassen op de kookplaat die binnen 14 dagen na de installatie van het fornuis worden gemeld, vallen onder de garantie. Krassen die door gebruik ontstaan, vallen niet onder de dekking. Als u op het fornuis kookt, kan het u opvallen dat het kookplaatgebied dat u gebruik aan- en uitschakelt. Dit is een veiligheidsmechanisme waardoor de temperatuur van het fornuis begrensd wordt. Het is heel normaal, vooral bij het koken op hoge temperaturen. Als het echter vaak voorkomt bij een speciale pan, dan kan het zijn dat die pan niet geschikt is. Misschien is deze te klein of te oneffen voor een keramische kookplaat. Gemorst suiker zorgt voor onherstelbare schade aan de kookplaat. U moet dit dan ook direct voorzichtig schoonmaken. Laat gemorst suiker nooit afkoelen voordat u het probeert te verwijderen. Als suiker, of voedsel met een hoog suikergehalte, aluminiumfolie of kunststof voorwerpen per ongeluk smelten op het kookplaatoppervlak, verwijder dit dan onmiddellijk van het hete kookgebied met een schrapertje om schade aan het oppervlak te voorkomen. Raadpleeg het gedeelte ‘Het fornuis schoonmaken’. Snij nooit rechtstreeks op het kookoppervlak. Kook nooit rechtstreeks op het kookoppervlak, d.w.z. zonder pan of ander kookgerei Gebruik de kookplaat nooit als werkoppervlak Sleep of schuif kookgerei nooit over het oppervlak van de kookplaat Plaats nooit iets tussen de onderkant van de pan en het oppervlak van de kookplaat (zoals een warmhoudplaatje, aluminiumfolie, wokstandaard) Laat nooit keukengerei, voedsel of brandbare spullen op het fornuis achter als u dit niet in gebruik heeft. (zoals theedoeken, frituurpannen met olie erin) Plaats nooit vershoud- of aluminiumfolie of kunststof bakjes op de kookplaat Laat de kookplaatgebieden nooit aan als u deze niet gebruikt om op te koken Plaats nooit grote confituurpannen of vispannen over twee verhittingsgebieden Plaats keukengerei nooit gedeeltelijk op een verhittingsgebied. Plaats het keukengerei altijd in het midden. Laat niemand op het fornuis klimmen of erop staan. De felheid van de kookgebieden wordt weergegeven op het bovenstaande diagram. Bordenwarmer Links van de kookplaat bevindt zich een gebied voor tweeledig gebruik. De binnenste ring is een kookgebied van 1,2 kW, de buitenste ring geeft de omvang van de bordenwarmer aan. Zet de knop op de eerste (bordenwarmer) stand om het hele gebied tot lage temperatuur te verwarmen. U kunt de bordenwarmer gebruiken om eten warm te houden terwijl u de laatste hand legt aan de rest van de maaltijd. Voor het beste resultaat verwarmt u een bedekt serveerbord ongeveer 10 minuten voor, voordat u er eten op doet. Gebruik alleen hittebestendige borden. Draai de knop verder om de binnenste ring als normale kookplaat te gebruiken. Algemeen Het keramische oppervlak mag dan zeer sterk zijn, door een harde klap of een vallend scherp voorwerp (bijvoorbeeld een zoutvaatje) kan het oppervlak barsten. Indien u een barst in het oppervlak ontdekt, dient u het fornuis onmiddellijk los te koppelen en te laten repareren. Zorg dat er geen water in het apparaat kan sijpelen. De gebieden met twee concentrische ringen hebben een binnenste en buitenste element. Draai de bedieningsknop rechtsom om het hele gebied voor grote pannen te verwarmen. Draai de knop de andere kant op om alleen het binnenste deel te verwarmen voor kleinere pannen. Grill VOORZICHTIG: Tijdens gebruik van de grill worden sommige van de onderdelen die binnen bereik zijn wellicht heet. Houd jonge kinderen uit de buurt. Haal de pan uit de onderkant van de grillruimte. Leg het eten op de grillpan en schuif de grillpan op de inschuifrichels vlak onder de elementen naar binnen. Duw de pan helemaal naar achteren tot hij tegen de achteraanslag aan zit. Kook nooit rechtstreeks op het oppervlak.

Nederlands Op deze manier ontdooit het voedsel sneller en kunnen er geen vliegen bij. Leg het vlees, het gevogelte of de vis op een rek en zet er een druipplaat onder. Maak de rek en plaat na afloop goed schoon. Doe de ovendeur dicht tijdens het ontdooien. Hele kippen en grote stukken vlees dient u niet op deze wijze te ontdooien. U kunt ze beter in de koelkast doen. Gebruik de oven niet om voedsel te ontdooien als de oven warm is of als de oven ernaast in gebruik of nog warm is. Vlees, gevogelte en zuivelproducten moeten volledig ontdooid zijn voordat u ze kookt. De grill is voorzien van twee elementen zodat u ofwel de hele grillpan of alleen het rechterdeel van de grillpan kunt verwarmen. Draai de knop rechtsom naar stand 3 om de hele grill te verwarmen. Draai hem linksom om alleen het rechterdeel te verwarmen. Voor de beste resultaten dient u de grillpan 2 minuten voor te verwarmen. Leg het eten op de grillpan en schuif de grillpan op de inschuifrichels naar binnen. Stel de hitte af met behulp van de regelknop. Duw de pan helemaal naar achteren tot hij tegen de achteraanslag aan zit. Doe in geen geval de grilldeur dicht terwijl de grill aanstaat. De grillpan kan worden omgekeerd voor een tweede grillstand. Laat de grill niet langer dan enkele seconden branden zonder dat de grillpan eronder staat. Er gaat een afkoelventilator lopen zodra de grill aangezet wordt. Deze ventilator blijft lopen zolang de grill aan is. Heteluchtoven In deze kookstand gaan de ventilator en het straalelement eromheen aan. De warmte wordt gelijkmatig door de oven verspreid, zodat u grote hoeveelheden tegelijk kunt gaarkoken. Deze kookstand is bijzonder geschikt voor het op meerdere rekken tegelijk bakken en is een goede kookstand over de hele lijn. Bij gerechten die u voorheen in een traditionele oven bereid hebt, dient u de heteluchtoven wellicht 10°C lager in te stellen. Om de oven voor te verwarmen dient u te wachten tot het lampje uit is voordat u het eten in de oven zet. Ovens Het fornuis heeft twee verschillende ovens. Linkeroven De linkeroven is een multifunctionele oven. Naast de ventilator en het ventilatorelement bevat deze oven tevens twee extra straalelementen: het eerste is zichtbaar boven aan de oven en het tweede zit onder de bodem van de oven. Pas op dat u het bovenelement en de elementdeflector niet aanraakt als u artikelen in de oven zet of uit de oven verwijdert. De multifunctionele oven heeft twee bedieningen: een kookstandknop en een temperatuurknop. Temperatuur Heteluchtgrill In deze kookstand gaan de ventilator en het grillelement aan. De warmte wordt gelijkmatiger verspreid en is minder fel dan bij een traditionele grill. Het beste resultaat kan verkregen worden door het voedsel op een rooster te leggen boven een kleiner bakblik dan een traditionele grillpan. Zo kan de lucht beter circuleren. Deze grillwijze leent zich uitstekend voor dikke lappen vlees of vis, aangezien de luchtcirculering voor een minder felle hitte zorgt. Doe de ovendeur dicht tijdens het grillen, voor zuiniger energieverbruik. U zult tevens merken dat u het eten bij deze grillwijze minder nauw in de gaten hoeft te houden en minder vaak hoeft om te keren. Deze kookstand dient u voor te verwarmen. Kookstand Stel de kookstandknop in op een kookstand. Het neonlampje boven de knop gaat branden. Draai de temperatuurknop naar de gewenste temperatuur. Het ovenlampje gaat branden en dooft pas als de oven de ingestelde temperatuur bereikt heeft. Vervolgens gaat het lampje tijdens het bakken aan en uit. De multifunctionele oven heeft veel verschillende kookstanden. U wordt aangeraden het eten goed in de gaten te houden tot u vertrouwd bent met de verschillende kookstanden. Denk eraan: niet elke kookstand is geschikt voor elk soort voedsel. Combinatieoven In deze kookstand gaat de ventilator aan om de lucht te circuleren die door het boven- en onderelement verwarmt wordt. De combinatie van een heteluchtoven en een traditionele oven (straalelementen boven en onder) maakt deze kookstand ideaal voor het bereiden van grote artikelen die lang moeten gaarkoken, bijvoorbeeld grote braadstukken. U kunt ook op twee rekken tegelijk bakken, alhoewel u de gerechten wel halverwege dient om te wisselen, aangezien de oven in deze kookstand bovenin warmer is dan onderin. Dit is een snelle, intensieve kookstand. Houd het eten goed in de gaten tot u vertrouwd bent met deze kookstand. Kookstanden van de multifunctionele oven Ontdooien In deze stand doet de ventilator alleen koude lucht circuleren. Het straalelement gaat niet aan. Deze stand leent zich uitstekend voor het ontdooien van toetjes, slagroomgebak en vlees, vis en gevogelte.

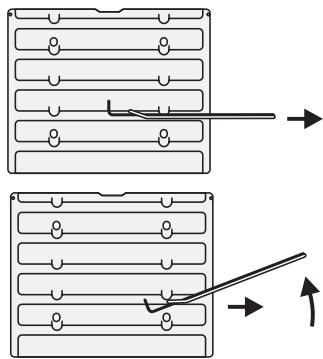

Nederlands Duw de ovenrekken altijd helemaal tot achter in de oven. Bakplaten, vleespannen en dergelijke dienen in het midden van de ovenrekken in de oven te worden geplaatst. Zet de platen en schotels niet tegen de zijkanten van de oven aan, anders brandt het eten wellicht aan. De aanbevolen maximumafmeting voor bakplaten is 362 mm bij 305 mm, zodat het gerecht gelijkmatig bruint. Plaats de plaat altijd in de breedte in de oven. Bij het bereiden van gerechten met een hoog vochtgehalte komt soms veel stoom vrij als u de ovendeur opentrekt. Ga niet te dicht bij de oven staan als u de deur opentrekt en laat de stoom wegtrekken. Zet de deur niet langer open dan noodzakelijk is als de oven aanstaat, anders worden de knoppen wellicht heet. Laat altijd ongeveer een vingerbreedte ruimte vrij tussen verschillende gerechten op hetzelfde rek. Zo kan de hitte goed circuleren rond de gerechten. De ‘Cook & Clean’ bekledingspanelen (zie ‘Het fornuis schoonmaken’) werken beter als vetspetters vermeden worden. Bij het braden van vlees dient u het vlees af te dekken. Indien u groenten aan het hete vet van een braadstuk gaat toevoegen, kunt u de groente goed uitdrogen of van een dunne laag kookolie te voorzien om spetters te vermijden. Er ontsnapt tijdens het bakken voldoende warmte uit de oven om in de grillruimte borden te kunnen verwarmen. Indien de bodem van een pastei wilt bruinen, dient u de bakplaat 15 minuten voor te verwarmen en het gerecht vervolgens in het midden van de plaat te leggen. Indien het mogelijk is dat het gerecht tijdens het bakken overkookt, zet het dan op een bakplaat. Traditionele oven (kookelementen boven en onder) In deze kookstand gaan het bovenelement en onderelement aan. Deze kookstand leent zich bijzonder goed voor braadgerechten en voor het bakken van korstdeeg, taarten en koekjes. Het voedsel wordt op het bovenste rek sneller bruin en knapperig dan op het onderste rek, aangezien de oven in deze kookstand, net als in de kookstand ‘combinatieoven’, boven in warmer is dan onderin. Ook in deze stand moeten gerechten op verschillende rekken omgewisseld worden zodat ze gelijkmatig gaarkoken. U kunt de koele zone onder in de oven en de warme zone boven in de oven benutten om gerechten die verschillende temperaturen vereisen tegelijk te bereiden. Grillelement In deze kookstand gaat alleen het bovenelement aan. Deze kookstand leent zich uitstekend voor het bruinen of afbakken van pastagerechten, groentegerechten met saus, of lasagne, waarbij het betreffende gerecht al heet is voordat u naar deze kookstand overschakelt. Onderelement In deze kookstand gaat alleen het onderelement aan. In deze kookstand kunt u pizza- of quichebodems een krokant korstje geven of de bodem van een pasteikorst afbakken op een lager ovenrek. Tevens kunt u de matige warmte van deze stand gebruiken om stoofgerechten in het midden van de oven langzaam gaar te koken of om borden te verwarmen. De kookstanden ‘grillelement’ en ‘onderelement’ zijn nuttige toevoegingen aan de oven en geven u de flexibiliteit om elk gerecht perfect af te bakken. U zult met enige ervaring merken hoe deze kookstanden uw kookvaardigheden helpen verbeteren. Stoom Bij het bereiden van gerechten met een hoog watergehalte (bijv. ovenfriet) verschijnt wellicht een kleine hoeveelheid stoom bij de opening aan de achterkant van de kookplaat. Dit is heel normaal. De ovenrekken De ovenrekken zijn makkelijk in en uit de oven te schuiven. Rechteroven Trek aan het rek tot de achterkant van het rek wordt tegengehouden door de aanslagen van de inschuifrichels. De ventilator in de rechteroven zorgt voor voortdurende luchtcirculering, voor sneller en gelijkmatiger bakken. De aanbevolen kooktemperaturen liggen bij heteluchtovens doorgaans lager dan bij traditionele ovens. De bedieningsknop voor de rechteroven bevindt zich aan de rechterkant van het bedieningspaneel. Draai de temperatuurknop naar de gewenste temperatuur. Het ovenlampje gaat branden en dooft pas als de oven de ingestelde temperatuur bereikt heeft. Vervolgens gaat het lampje tijdens het bakken aan en uit. Til de voorkant van het rek op om de achterkant van het rek onder de aanslag door te halen. Trek het rek er vervolgens uit. Beide ovens Er gaat een afkoelventilator lopen zodra de oven aangezet wordt. Deze ventilator blijft lopen zolang de oven aan is. Voordat u de ovens voor het eerst gebruikt, dient u ze 30 minuten lang op 200°C voor te verwarmen om eventuele productiegeuren te verdrijven. Denk eraan dat elk fornuis verschillend is - het is mogelijk dat de temperaturen van uw nieuwe Elan ovens afwijken van die van uw vorige fornuis. Om een rek in de oven te schuiven, kiest u een inschuifrichel en duwt u tegen het rek tot de achterkant van het rek tegen

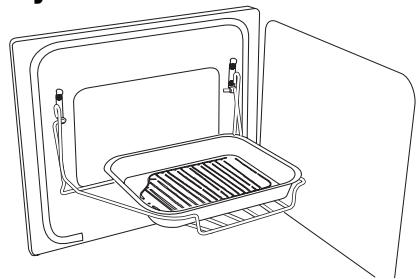

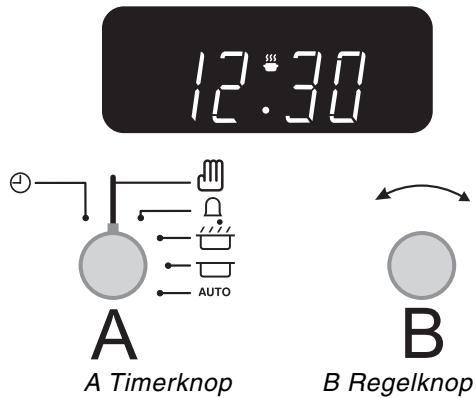

Nederlands de achteraanslag aan zit. Til de voorkant van het rek op om de achterkant van het rek onder de achteraanslagen door te halen. Duw het rek vervolgens helemaal in de oven. De klok De tijd instellen Het ‘Handyrack’ Het ‘Handyrack’ past uitsluitend op de deur van de linkeroven. Het ‘Handyrack’ heeft een maximumcapaciteit van 5,5 kg. Het ‘Handyrack’ dient uitsluitend te worden gebruikt in combinatie met de bijgeleverde vleespan die op het ‘Handyrack’ past. Andere blikken zijn wellicht onstabiel. Terwijl het ‘Handyrack’ op het hoogste rek staat, kunt u het onderste rek van de oven gebruiken om andere gerechten te bereiden. Terwijl het ‘Handyrack’ op het laagste rek staat, kunt u de tweede rekstand van de oven gebruiken om andere gerechten te bereiden. U kunt het ‘Handyrack’ aanbrengen door een kant ervan op de deurhaak te plaatsen. A Timerknop B Regelknop De eerste keer dat de klok aangaat, knippert ( ) en ( ) afwisselend op het scherm. Om de tijd in te stellen dient u de timerknop in te drukken in naar de afbeelding van een klok ( ) te draaien. Draai ondertussen de regelknop naar links of rechts tot de klok de juiste tijd weergeeft. Denk eraan dat het een 24-uursklok is. Laat de timerknop los en hij springt terug naar de verticale, handmatige ovenstand. De tijd instellen voor een bepaald gerecht (minutenteller) Draai de timerknop rechtsom naar instelling ( ), de minutenteller - u hoort een klikgeluid. Gebruik de regelknop om de tijd volgens de onderstaande afbeelding in te stellen. Trek de andere kant uit en klem het vast aan de andere deurhaak. Ovenlicht Druk op de juiste knop om een van de ovenlichten aan te zetten. Indien een van de ovenlichten het niet doet, schakel dan eerst de stroom uit voordat u het lampje vervangt. Zie ‘Problemen oplossen’ voor aanwijzingen voor het vervangen van ovenlampjes. Draai de knop terug naar de handmatige stand ( ) om de tijd in de gaten te houden of laat hem op de minutenteller, stand ( ) staan om de tijd af te tellen. De pieper annuleren als hij afgaat Draai de regelknop naar links. Automatisch stoppen Gebruik hem als u de oven handmatig aangezet hebt. Draai de timerknop naar de stand ( ). Gebruik de regelknop om de tijd volgens de onderstaande afbeelding in te stellen.

Nederlands Het schermpje geeft AUTO weer, u wilt handmatig koken. U kunt automatische of minutentellerinstellingen annuleren door de timerknop even terug te draaien naar de afbeelding van een klok ( ) en dan los te laten. Speciale kenmerken klok Sleutelvergrendeling Als de sleutelvergrendeling geactiveerd is, kan men als gewoon de klok bedienen, maar is de oven vergrendeld en gaat deze niet aan. Dit betekent dat uw kind een bakprogramma kan kiezen maar dat het programma niet geactiveerd wordt en dat de oven niet aan gaat. De ‘stoptijd’ wordt weergegeven. Het schermpje geeft AUTO weer. Draai de timerknop naar stand ‘AUTO’. Als de kookperiode om is, gaat de pieper af. Draai de timerknop naar de verticale stand ( ) om op handmatig koken over te schakelen. De oven automatisch in- en uitschakelen Voordat u de timer instelt, moet u aan twee tijden denken. De ‘kookperiode’, ofwel hoe lang u de oven aan wilt hebben. De ‘stoptijd’, ofwel wanneer u de oven wilt laten uitschakelen. U kunt geen starttijd instellen - deze wordt automatisch bepaald aan de hand van de ingestelde kookperiode en stoptijd. Activeren van de sleutelvergrendeling Zorg ervoor dat de klok op de handmatige stand staat en annuleer eventuele actieve programma’s. Draai de timerknop richting het kloksymbool ( ) en houd deze ongeveer 8 seconden ingedrukt. ‘On’ verschijnt op het display. Houd de timerknop ingedrukt op het kloksymbool ( ) en draai de instelknop rechtsom tot het sleutelsymbool ( ) en ‘Of’ op het display te zien zijn. Laat de knoppen los. Draai de timerknop naar stand ( ). Gebruik de regelknop om de ‘kookperiode’ in te stellen volgens de onderstaande afbeelding. De ovens zijn nu vergrendeld. Na een paar seconden is op het display weer de actuele tijd te zien, evenals het sleutelsymbool. Draai de timerknop naar stand ( ). Het schermpje toont de huidige tijd alsmede de ingestelde ‘kookperiode’. Gebruik de regelknop om de gewenste ‘stoptijd’ in te stellen volgens de onderstaande afbeelding. Afzetten van de sleutelvergrendeling Draai de timerknop richting het kloksymbool ( ) en houd deze ongeveer 8 seconden ingedrukt. ‘Of’ verschijnt op het display. Houd de timerknop ingedrukt op het kloksymbool ( ) en draai de instelknop rechtsom tot het sleutelsymbool ( ) van het display verdwijnt en ‘On’ te zien is. Laat de knoppen los. De ‘stoptijd’ wordt weergegeven. Het schermpje geeft AUTO weer. Stel de oven(s) in op de gewenste temperatuur. (Vergeet niet om een kookstand in te stellen bij gebruik van de multifunctionele oven.) Draai de timerknop naar stand ‘AUTO’. Als de kookperiode om is gaat de pieper af. Draai de timerknop naar de ver ticale stand ( ) om op handmatig koken over te schakelen. Als u niet thuis bent stopt de pieper na enige tijd vanzelf. Als u thuis komt, draai de timerknop naar de verticale stand ( ) om op handmatig koken over te schakelen. Na een paar seconden is de actuele tijd op het display te zien. De ovens kunnen nu weer gewoon gebruikt worden.

Nederlands Koken met behulp van de timer Met behulp van de timer kunt u één of beide ovens automatisch in- en uitschakelen. Dezelfde start- en stoptijd zijn van toepassing op beide ovens maar de temperatuur kan wel apart worden ingesteld per oven. Indien u een van de ovens wilt inschakelen terwijl de timer voor automatisch koken is ingesteld, moet u eerst wachten tot de timer de oven(s) ingeschakeld heeft. Vervolgens kunt u de oven(s) op de normale wijze handmatig instellen. Met behulp van de timer kunt u de oven op elke gewenste tijd binnen de daaropvolgende periode van 24 uur aan laten gaan. Indien u meerdere gerechten wilt bereiden, dient u gerechten te kiezen die ongeveer even lang duren. U kunt de kooktijd voor een bepaald gerecht echter verlengen door een kleine container te gebruiken en deze in aluminiumfolie te wikkelen, of juist verkor ten door een kleinere hoeveelheid te bereiden of een grotere container te gebruiken. Indien het lang duurt voordat de automatische kookperiode aanvangt, dienen snel bedervende voedselproducten zoals varkensvlees of vis te worden vermeden, vooral bij warm weer. Plaats geen warm eten in de oven. Gebruik de oven niet indien deze reeds warm is. Gebruik de oven niet indien de oven ernaast warm is. Indien het lang duurt voordat de automatische kookperiode aanvangt, dient u het gebruik van wijn en bier te vermijden, aangezien ze kunnen gisten. Indien u room gebruikt, dient u dit pas toe te voegen vlak voordat u het gerecht opdient, aangezien het kan stollen. Aangezien verse groenten over een lange periode kunnen verkleuren dient u ze met een laag gesmolten vet te bedekken of onder te dompelen in een oplossing van citroensap en water. Bij vruchtentaarten, custardtaarten en andere soortgelijke gerechten met iets vloeibaars op ongebakken deeg mag het niet te lang duren voordat de automatische kookperiode aanvangt. Gerechten die resten gekookt vlees of gevogelte bevatten dient u niet automatisch te koken indien het lang duurt voordat de automatische kookperiode aanvangt. Bij het koken van heel gevogelte dient u het gevogelte volledig te ontdooien voordat u het in de oven plaatst. Controleer of het vlees of het gevogelte helemaal gaar is voordat u het opdient. Til de uiteinden van de plastic clipjes (aan weerszijden) op om de grendeltjes waarmee de lade aan de schuifrails vastzit los te zetten en trek tegelijker tijd de lade naar voren en van de schuifrails af. Omwille van de veiligheid dient u de schuifrails van de lade weer aan de kant te duwen. De lade er weer in doen Trek de schuifrails uit. Laat de lade weer op de schuifrails zakken, houd hem recht en duw hem helemaal in. De clipjes moeten vastklikken zodat de lade weer vastzit op de schuifrails. Het fornuis schoonmaken Sluit altijd eerst de stroom af voordat u het fornuis schoonmaakt. Denk eraan dat u het na afloop weer aansluit. Gebruik in geen geval verfafbijtmiddelen, soda, bijtmiddelen, biologische poeders, bleek, bleekmiddelen met chloor, ruwe schuurmiddelen of zout. Meng geen verschillende schoonmaakmiddelen door elkaar – dit leidt wellicht tot gevaarlijke reacties. Indien u het fornuis wilt verplaatsen om te kunnen schoonmaken, raadpleeg dan het gedeelte ‘Het fornuis verplaatsen’. Alle delen van het fornuis kunnen met warm zeepwater worden schoongemaakt. Pas echter op dat het zeepwater niet bij het fornuis naar binnen sijpelt. Kookplaat U kunt de kookplaat eenvoudig reinigen met een aanbevolen reinigingsmiddel. VOORZICHTIG – Gebruik geen schuurmiddelen of -sponsjes, oven aërosols of vlekkenverwijderaars op het oppervlak. Dagelijks onderhoud Zorg er allereerst voor dat alle hittewaarschuwingslampjes uit zijn en het kookoppervlak koel is. Breng een klein beetje reinigingscrème voor keramische kookplaten aan (diameter 2 cm) in het midden van elk te reinigen gebied. Maak een schoon stuk keukenrol vochtig en reinig met de crème het kookoppervlak alsof u ramen schoonmaakt. Tot slot neemt u het kookoppervlak af met een schoon, droog stuk keukenrol. Opslag In de lade onderin kunt u ovenplaten en andere kookgerei opslaan. Daar de lade soms zeer warm wordt, dient u er geen artikelen in op te slaan die mogelijk smelten of vuur vatten. U kunt de lade verwijderen om hem schoon te maken en dergelijke. Om de lade te verwijderen dient u hem naar voren te trekken. Reiniging van gemorst eten Als u morst of als er tijdens het koken iets overkookt, zet de eenheid dan af en veeg het gedeelte rond het hete gebied af met een schoon stuk keukenrol. Als u iets morst (met uitzondering van suikerhoudend voedsel) op het hete gebied, reinig dit dan pas als de eenheid afgekoeld is en volg de instructies hieronder (‘Reiniging van aangebrand gemorst eten’). Als u per ongeluk iets laat smelten op de kookplaat of als u eten morst met een hoog suikergehalte (jam, tomatensaus, enz.), VERWIJDER het gemorste dan ONMIDDELLIJK met een schrapertje als de eenheid nog heet is. BELANGRIJK: gebruik een ovenhandschoen om uw handen te beschermen tegen mogelijke brandwonden. Schraap het meeste van het gemorste of gesmolten materiaal van het kookgebied en duw

Nederlands Gebruik geen staalwol (of andere stoffen die wellicht krassen op het opper vlak maken). Gebruik geen ovenreinigingsdoekjes. het naar een kouder gebied. Zet daarna het fornuis ‘AF’ en laat het afkoelen voordat u het verder reinigt. Als het kookoppervlak afgekoeld is en de hittewaarschuwingslampjes gaan uit, dan kunt u het fornuis reinigen volgens de procedure voor dagelijks onderhoud hierboven. De ovenbekleding verwijderen Een aantal van de bekledingspanelen zijn demonteerbaar zodat u de panelen en achter de panelen kunt schoonmaken. Verwijder eerst de rekken. De zijpanelen van de oven zitten vast met vier bevestigingsschroeven. U hoeft de schroeven er niet uit te draaien om de ovenbekledingspanelen te kunnen verwijderen. Til de zijpanelen op en schuif ze van de schroeven af. Trek ze dan naar voren. Als u de bekleding hebt verwijderd, kunt u het email aan de binnenkant van de oven schoonmaken. Breng na afloop eerst de zijpanelen aan. Reiniging van aangebrand gemorst eten Zorg ervoor dat de hittewaarschuwingslampjes uit zijn en dat het fornuis afgekoeld is. Verwijder overtollig aangebrande resten met een schrapertje. Houd het schrapertje in een hoek van ongeveer 30° op het oppervlak en schraap het aangebrande eten eraf zoals u verf van een raam zou schrapen. Het fornuis verplaatsen BELANGRIJK: Pas op met het gebruik van een scherp mesje. Nadat u zoveel mogelijk heeft verwijderd met het schrapertje, reinigt u de plek volgens de hierboven beschreven procedure voor dagelijks onderhoud. Het verwijderen van metalen slijtplekken Als u met pannen over het fornuis schuift, vooral als deze een aluminium of koperen bodem hebben, dan kan dit plekken op het oppervlak achterlaten. Deze plekken zien er vaak uit als krassen, maar ze zijn eenvoudig te verwijderen via de hierboven beschreven methode voor het reinigen van gemorst eten. Als de slijtplekken hardnekkig zijn, gebruikt u een reinigingsmiddel met een schrapertje, op de manier zoals hierboven beschreven. Grill De grillpan dient met warm zeepwater te worden afgewassen. Indien de grillpan voor vlees of voor ander aankoekend eten is gebruikt, dient u de grillpan direct na gebruik enkele minuten in de week te zetten in de gootsteen. Gebruik een nylon borstel om hardnekkig vuil van de pan te verwijderen. Sluit de stroom af. Het fornuis is zwaar en dient wellicht door twee mensen te worden opgetild. Het fornuis is voorzien van één wieltje aan de voorkant en twee aan de achterkant. Daarnaast heeft hij aan de voorkant twee stelvoeten die naar beneden kunnen worden gedraaid. Het voorste wieltje kan naar beneden worden gedraaid om te helpen bij het verplaatsen van het fornuis. Het nivelleerwerktuig voor dit wieltje bevindt zich in het vak van de opslaglade. Om de lade te verwijderen, trekt u hem naar voren. Til de uiteinden van de plastic clipjes (aan weerszijden) op om de grendeltjes waarmee de lade aan de schuifrails vastzit los te zetten en trek tegelijker tijd de lade naar voren en van de schuifrails af. Omwille van de veiligheid dient u de schuifrails van de lade weer aan de kant te duwen. Bedieningspaneel en ovendeuren Gebruik voor de beste resultaten wasvloeistof. Gebruik voor het schoonmaken van het bedieningspaneel en de bedieningsknoppen een zachte, in warm zeepwater gedrenkte, en uitgewrongen doek. Pas daarbij wel op dat het water niet bij het fornuis naar binnen sijpelt. Neem het oppervlak af met een schone, vochtige doek en poets het droog met een droge doek. Maak de ovendeuren schoon met een zachte, in warm zeepwater gedrenkte, en uitgewrongen doek. Het kan zijn dat de installateur het nivelleerwerktuig niet in de lade heeft achtergelaten. Indien u het nivelleerwerktuig niet kunt vinden, dient u contact op te nemen met de installateur. De contactgegevens van de installateur zijn als het goed is opgeschreven in het gedeelte ‘Installatie’ van de handleiding. Breng het werktuig aan zoals is afgebeeld. Draai het nivelleerwerktuig twee volle slagen (180°) met de klok mee. Het hoort stroef te zijn. Naarmate het wieltje zakt, komt de voorkant van de oven iets omhoog. Doe de deur van de grill en de rechteroven open zodat u goed kunt vasthouden aan de onderkant van het bedieningspaneel terwijl u de oven verplaatst. Houd de oven tijdens het verplaatsen niet vast aan de handrail, deurhendels of bedieningsknoppen. Verplaats de oven stukje bij stukje en controleer telkens of de gasslang niet is blijven haken. Zorg tijdens het verplaatsen van het fornuis telkens dat de stroomkabel en de gasleiding voldoende speling hebben. Oven De ovens zijn voorzien van demonteerbare panelen met een speciale emaillelaag die gedeeltelijk zelfreinigend is. De laag beschermt de bekleding niet volledig tegen krassen maar beperkt de handmatige reiniging wel tot een minimum. De ‘Cook & Clean’ panelen werken beter boven 200°C. Indien u de oven meestal op een lagere temperatuur gebruikt, dient u zo af en toe de panelen te verwijderen en met een pluisvrije doek en warm zeepwater af te nemen. Droog de panelen vervolgens af en breng ze weer aan. Stel de oven dan in op 200°C en laat hem een uur aanstaan. Zo zorgt u ervoor dat de ‘Cook & Clean’ panelen goed blijven werken.

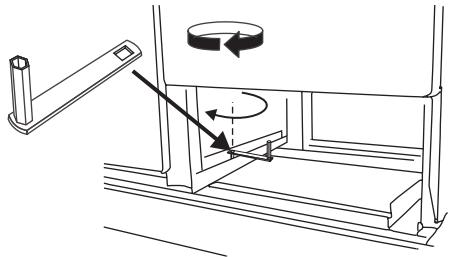

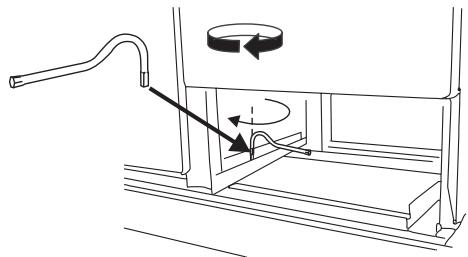

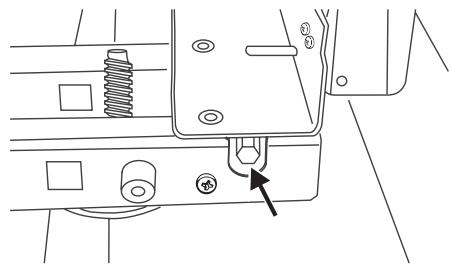

Nederlands Indien het fornuis van een stabiliteitsketting voorzien is, dient u deze los te koppelen terwijl u het fornuis er voorzichtig uit trekt. Als u het fornuis teruggeplaatst hebt, dient u het nivelleerwerktuig tegen de klok in te draaien om het te laten zakken. Dit is belangrijk. Het voorkomt dat het fornuis wegrolt tijdens gebruik. De lade er weer in doen Trek de schuifrails uit. Laat de lade weer op de schuifrails zakken, houd hem recht en duw hem helemaal in. De clipjes moeten vastklikken zodat de lade weer vastzit op de schuifrails. Indien er een probleem is met de installatie, en de oorspronkelijke installateur kan het niet komen repareren, wie betaalt de kosten dan? U betaalt de kosten. Onderhoudsbedrijven rekenen voor het rechtzetten van het werk van de oorspronkelijke installateur. Het is in uw voordeel om de oorspronkelijke installateur in te schakelen. Aardlekschakelaars met stroomsturing Problemen oplossen Er zit een barst in het oppervlak van de kookplaat Sluit de stroom onmiddellijk af en laat het fornuis repareren. Gebruik het fornuis pas wanneer het gerepareerd is. Zie de klantenzorgbrochure hoe u een onderhoudstechnicus in kunt schakelen. Indien het fornuis is voorzien van een aardlekschakelaar (RCD) met een gevoeligheid van 30 milliampère, is het mogelijk dat de schakelaar omslaat wanneer het fornuis gelijktijdig met andere huishoudelijke apparaten wordt gebruikt. In dergelijke gevallen dient de stroomkring van het fornuis wellicht te worden voorzien van een schakelaar van 100 mA. Dit werk dient uitsluitend door een bevoegd elektricien te worden verricht. Het eten kookt te langzaam, te snel of brandt aan De baktijden van deze oven wijken wellicht af van uw vorige oven. De bedieningsinstellingen voor de oven en de baktijden zijn alleen bedoeld als richtlijn. U kunt de temperatuur naar wens aanpassen om de gewenste resultaten te bereiken. Probeer het eens op een hogere temperatuur. Er zitten krassen op de kookplaat Heeft u wel de juiste reinigingsmethoden gevolgd? Pannen met een ruwe bodem, of ruwe deeltjes (zout of zand) tussen de pan en het oppervlak van het fornuis kunnen krassen veroorzaken. Pas de aanbevolen reinigingsmethoden toe. Zorg ervoor dat de panbodems glad en schoon zijn. Kleine krasjes zijn niet te verwijderen maar door reiniging worden deze op den duur minder zichtbaar. Alleen krassen op de kookplaat die binnen 14 dagen na de installatie van het fornuis worden gemeld, vallen onder de garantie. Krassen die door gebruik ontstaan, vallen niet onder de dekking. Het eten wordt niet gelijkmatig gaar in de oven. Gebruik geen bakvormen of -platen die groter zijn dan 325 mm x 305 mm. Indien u een groot gerecht bereidt, moet u het tijdens het koken omdraaien. Indien u twee rekken gebruikt, dient u voor voldoende tussenruimte te zorgen, zodat de warmte goed kan circuleren. Plaats de bakplaat altijd op het midden van het ovenrek. Controleer of de deurafdichting beschadigd is en of de deurgrendel dusdanig is ingesteld dat de deur stevig tegen de afdichting aan wordt gehouden. Indien u een kom met water op het ovenrek plaatst, dient het waterpas te staan. (Indien het bijvoorbeeld achteraan dieper is, dient u de achterkant van het fornuis omhoog te brengen of de voorkant te laten zakken.) Indien het fornuis niet waterpas staat, dient u de leverancier te raadplegen om het te laten bijstellen. Metalen krassen op de kookplaat Schuif niet met aluminium of koperen pannen over het oppervlak. Plekken van aluminium en koperen pannen, en ook van afzetting van mineralen, kunnen verwijderd worden met het reinigingsmiddel. Er komt stoom uit de oven Bij het koken van voedselproducten met een hoog watergehalte (bijv. ovenfriet), komt er wat stoom uit de opening aan de achterkant. Wees voorzichtig als u de ovendeur opentrekt, aangezien er soms veel stoom vrijkomt. Ga niet te dicht bij de oven staan en laat de stoom wegtrekken. De oven gaat niet aan als ik hem handmatig aanzet Is de stroom aangesloten? Brandt het klokje? Zo niet, dan is er wellicht iets mis met de stroomvoeding. Staat het fornuis aan bij de scheidingsschakelaar? Knippert het klokje op 0.00? Zo ja, stel het klokje dan in op de juiste tijd. Is de timer per ongeluk op AUTO ingesteld? Indien het klokje AUTO aangeeft, dient u op de knop voor de bakperiode te drukken en de ingestelde baktijd met behulp van de knoppen (+) en (-) terug te stellen op 0.00. Druk tweemaal op de knop. Verschijnt het sleutelsymbool ( ) op het display? Zie het onderdeel ‘De klok’ in de handleiding voor meer informatie over de sleutelvergrendeling van de klok. De ovenventilator maakt geluid. De toon van de ovenventilator verandert soms naarmate de oven opwarmt – dat is heel normaal. De knoppen worden heet als ik de oven of de grill gebruik. Kan ik dit voorkomen? Ja, de knoppen worden heet door de hitte die uit de oven of de grill opstijgt. Doe de ovendeur dicht. Plaats de grillpan tijdens gebruik helamaal achterin, zodat hij tegen de achteraanslag aan zit.

Nederlands De oven gaat niet aan bij automatisch bakken Is de timer goed ingesteld maar is de ovenknop per ongeluk uit blijven staan? Verschijnt het sleutelsymbool ( ) op het display? Zie het onderdeel ‘De klok’ in de handleiding voor meer informatie over de sleutelvergrendeling van de klok. De oventemperatuur stijgt naarmate het fornuis veroudert Indien het niet helpt of slechts tijdelijk helpt als u de ovenknop lager zet, hebt u wellicht een nieuwe thermostaat nodig. De thermostaat dient door een onderhoudstechnicus te worden geïnstalleerd. De grill werkt niet goed Gebruikt u de met het fornuis bijgeleverde pan en treeft? Zet u de pan neer op de inschuifrichels, en niet op de onderkant van de grillruimte? Zit de grillplaat helemaal achterin, tegen de aanslag aan? Het ovenlicht werkt niet Het lampje is wellicht doorgebrand. Lampjes (vallen niet onder de garantie) zijn verkrijgbaar bij de betere elektrische winkel. Vraag om een lampje van 15 W, 240 V, met edisonfitting, VOOR OVENS. Het moet een speciaal lampje zijn, dat hittebestendig is tot aan 300 °C. Doe de ovendeur open en verwijder het ‘Handyrack’ (indien aangebracht) en de ovenrekken. Sluit de stroom af. Draai de lampafscherming tegen de klok in om deze eraf te draaien. Draai het oude lampje eruit. Draai het nieuwe lampje erin, en draai de lampafscherming weer terug. Sluit de stroom aan en controleer of het lampje gaat branden. Algemene veiligheidsvoorschriften Het fornuis dient door een bevoegd elektricien te worden ge´geïnstalleerd in overeenstemming met de aanwijzingen voor de installatie. Het mag uitsluitend worden gerepareerd door een bevoegd onderhoudstechnicus en er mogen uitsluitend goedgekeurde reserveonderdelen worden gebruikt. Vraag de installateur om u de bedieningsschakelaar van het fornuis te laten zien. Markeer de schakelaar zodat u hem makkelijk kunt vinden. Voordat er met schoonmaken of onderhoudswerk wordt begonnen, dient u het fornuis altijd eerst te laten afkoelen en de stroom af te sluiten, tenzij deze handleiding iets anders aangeeft. Wees voorzichtig bij het aanraken van het fornuis, vooral de aangegeven kookgebieden. Het glazen oppervlak van het fornuis blijft nog heet als de knoppen uitgedraaid zijn. Om brandwonden te voorkomen, moet u ervoor zorgen dat de knoppen altijd in de uit-stand staan en dat het hele glazen oppervlak afgekoeld is voordat u het reinigt. Draai altijd de knoppen voor het oppervlakgebied uit voordat u de pannen verwijdert. Plaats geen keukengerei op het kookoppervlak als u dit in gebruik heeft. Deze kunnen heet worden en brandwonden veroorzaken. We raden u aan de oppervlakgebieden pas af te nemen als deze afgekoeld zijn en het waarschuwingslampje uitgegaan is. Voor gemorste suiker maakt u een uitzondering. Zie ‘Het fornuis schoonmaken’. Als het fornuis afgekoeld is, moet u

alleen het aanbevolen reinigingsmiddel gebruiken om het fornuis te reinigen. Om schade aan het kookoppervlak te voorkomen, moet u geen reinigingsmiddel toepassen als het glazen oppervlak heet is. Lees en volg alle instructies en waarschuwingen op het etiket van het reinigingsmiddel. Na reiniging gebruikt u een droge doek of stuk keukenrol om het overgebleven reinigingsmiddel te verwijderen. Verwarm geen lege pannen. Dit kan het fornuis en de pan beschadigen. Zet geen spullen bovenop het glazen fornuisoppervlak als dit niet in gebruik is. Bij gebruik van elektrische apparaten in de buurt van het fornuis, dient u op te passen dat het snoer van het apparaat niet in aanraking komt met het oppervlak. Indien u een barst in het oppervlak van het fornuisoppervlak ontdekt, dient u het fornuis onmiddellijk los te koppelen en te laten repareren. Gebruik de goede panmaat. Kies pannen met een vlakke bodem die groot genoeg zijn om het hele verhittingsgebied te bedekken. Als u te kleine pannen gebruikt, kan een deel van het oppervlak aangeraakt worden. Als u pannen gebruikt die bij het oppervlak passen, kookt u ook efficiënter. Schuif niet met pannen over het fornuis want dan kan het glas krassen. Het glas is vrij goed bestand tegen krassen, maar niet 100%. Scherpe instrumenten, ringen of andere juwelen en knopen aan kleding kunnen het fornuisoppervlak bekrassen. Gebruik het oppervlak niet als snijplank. Bewaar geen zware spullen boven het fornuis. Mochten deze op het fornuis vallen, dan kan dat schade veroorzaken. Alle onderdelen van het fornuis kunnen heet worden en blijven na het koken een tijd heet. Gebruik droge ovenwanten indien mogelijk. Bij gebruik van vochtige wanten kunt u zich aan de stoom branden als u een heet oppervlak aanraakt. Bedien het fornuis niet met natte handen. Gebruik geen handdoeken of andere dikke doeken in plaats van een ovenwant. Dergelijke doeken kunnen vuur vatten indien ze met een heet oppervlak in aanraking komen. Maak het fornuis voorzichtig schoon. Indien u een natte spons of doek gebruikt om gemorste resten van een heet oppervlak af te vegen, dient u op te passen dat u zich niet aan de stoom brandt. Sommige schoonmaakmiddelen veroorzaken schadelijke dampen wanneer ze met hete oppervlakken in aanraking komen. Gebruik geen onstabiele steelpannen en laat de steel nooit aan de voorkant van de kookplaat uitsteken. Zorg ervoor dat baby’s, peuters en jonge kinderen te allen tijde uit de buurt van het fornuis blijven. Laat kinderen niet op het fornuis zitten of staan. Leer ze om niet met de knoppen of andere delen van het fornuis te spelen. Berg voorwerpen die voor kinderen interessant zijn niet op in kasten boven het fornuis; klimmen op het fornuis kan tot ernstige verwondingen leiden. Maak uitsluitend de in deze handleiding vermelde onderdelen schoon. Omwille van de hygiëne en de veiligheid dient het fornuis te allen tijde schoon te worden gehouden, aangezien vet en andere resten vlam kunnen vatten. Nederlands Zorg ervoor dat het fornuis op een veilige afstand van brandbare wandbekleding en gordijnen en dergelijke staat. Gebruik geen spuitbussen in de buurt van het fornuis terwijl het fornuis aanstaat. Bewaar en gebruik geen brandbare stoffen en ontvlambare vloeistoffen in de buurt van het fornuis. Probeer vetbranden niet met water te doven. Pak brandende pannen nooit op. Draai de bedieningsknoppen uit. Doof de vlammen door de pan volledig af te dekken met een deksel van de juiste maat of met een bakplaat. Gebruik een universeel poeder- of schuimblusapparaat, indien beschikbaar. Laat het fornuis zonder toezicht aanstaat op een hoge temperatuur. Overkokende pannen kunnen rook veroorzaken en gemorst vet kan vuur vatten. Draag geen loszittende of -hangende kleding tijdens gebruik van het fornuis. Wees voorzichtig als u iets uit kasten boven het fornuis pakt. Brandbare stoffen kunnen vlam vatten indien ze met een heet oppervlak in aanraking komen en kunnen ernstige brandwonden veroorzaken. Pas op bij het verwarmen van vet en olie, aangezien deze vlam kunnen vatten als ze te heet worden. Gebruik een frituurthermometer, indien mogelijk, om te voorkomen dat het vet boven het rookpunt wordt verhit. Laat frituurpannen nooit zonder toezicht aanstaan. Verwarm vet altijd langzaam en onder toezicht. Frituurpannen dienen slechts voor een derde vol vet te zitten. Indien u te veel vet in de pan doet, kan de pan overstromen wanneer u er eten bij doet. Indien u verschillende soorten olie of vet combineert bij het frituren, dient u de olie te vermengen voordat u het verhit, of, in het geval van vet, terwijl het smelt. Het voedsel dat u gaat frituren dient zo droog mogelijk te zijn. De rijp op diepvriesproducten of het vocht op verse voedselproducten kunnen het hete vet doen bruisen en overstromen. Wanneer u op hoge of gemiddelde temperaturen frituurt, dient u het vet goed in de gaten te houden zodat het niet overstroomt of oververhit. Probeer nooit om pannen met heet vet te verplaatsen, vooral geen frituurpannen. Wacht tot het vet is afgekoeld. Terwijl de gril aanstaat dient u de bovenkant van het rookkanaal (de sleuf aan de achterkant van het fornuis) niet te gebruiken om borden of schalen op te warmen, theedoeken te drogen of boter zacht te maken. Pas op dat er geen water bij het fornuis naar binnen sijpelt. Alleen schalen van bepaalde soorten glas, glaskeramiek, aardewerk en andere verglaasde schalen of kommen zijn geschikt voor gebruik op de kookplaat; andere soorten kunnen breken als gevolg van de plotselinge temperatuurverandering. Laat mensen niet op het fornuis klimmen of staan, of eraan hangen. Dek de rekken, de bekleding en het bovenpaneel van de oven niet af met aluminiumfolie. Zorg ervoor dat de keuken te allen tijde goed geventileerd is. Gebruik eventueel aangebrachte luchtverversers of afzuigkappen. Verwarm in geen geval ongeopende voedselcontainers. De drukopbouw kan de container doen stukbarsten, hetgeen letsel kan veroorzaken. Het fornuis is uitsluitend bedoeld voor het bereiden van voedsel en mag niet voor andere doeleinden worden gebruikt.

De oven dient NIET te worden gebruikt om de keuken te verwarmen. Dit is niet alleen een verspilling van het gas, maar kan bovendien tot oververhitting van de bedieningsknoppen leiden. Laat de ovendeur NIET langer dan noodzakelijk openstaan terwijl de oven aanstaat. De specificatie van dit fornuis dient niet te worden gewijzigd. Dit apparaat is zwaar, wees voorzichtig bij het tillen. Zorg ervoor dat de bedieningsknoppen in de uit-stand staan als het fornuis niet in gebruik is. Onderhoud en reserveonderdelen Vul de onderstaande gegevens over het apparaat in en bewaar ze op een veilige plaats voor het geval u ze in de toekomst nodig hebt. Deze gegevens helpen ons om uw apparaat nauwkeurig te identificeren, zodat we u beter kunnen helpen. Als u de gegevens nu invult, scheelt dat tijd en ongemak mocht er zich later een probleem met het apparaat voordoen. Bovendien kan het nuttig zijn samen met deze folder de aankoopbon te bewaren. Het kan zijn dat u om de bon gevraagd wordt als er iemand langskomt in verband met de garantie. Alleen krassen op de kookplaat die binnen 14 dagen na de installatie van het fornuis worden gemeld, vallen onder de garantie. Krassen die door gebruik ontstaan, vallen niet onder de dekking. Gassoort: Keramisch elektrisch Naam en kleur apparaat* Elan 110 Keramische Serienummer apparaat* Naam en adres winkel Aankoopdatum Naam en adres installateur Installatiedatum

• Deze gegevens staan op het gegevensplaatje van het apparaat aangegeven. In geval van problemen In het onwaarschijnlijke geval dat er zich een probleem voordoet met het apparaat, dient u eerst de rest van dit boekje te raadplegen, met name het gedeelte ‘Problemen oplossen’, om te controleren of u het apparaat op de juiste manier gebruikt. Indien u nog steeds problemen hebt, neem dan contact op met de winkel. Nederlands Let op Installatie Indien de garantieperiode van het apparaat verstreken is, brengt onze onderhoudsleverancier u wellicht in rekening. Indien u een technicus inroept en de storing valt niet onder de verantwoordelijkheid van de fabrikant, is onze onderhoudsleverancier gerechtigd u hiervoor in rekening te brengen. Indien u er niet bent op de afgesproken tijd, kunt u daarvoor in rekening worden gebracht. Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Indien het voor andere doeleinden wordt gebruikt, maakt dit eventuele garantie- of aansprakelijkheidsclaims wellicht ongeldig. Veiligheidsvoorschriften/-vereisten Het apparaat dient door een bevoegd elektricien te worden aangesloten in overeenstemming met de relevante voorschriften alsmede de vereisten van het plaatselijke energiebedrijf. Lees de gebruiksaanwijzing voordat u het apparaat installeert of gebruikt. Buiten de garantie Controleer voor de installatie of het fornuis geschikt is voor uw voedingsspanning. Kijk op het gegevensplaatje. Wij bevelen aan onze apparaten gedurende de gebruiksduur regelmatig te onderhouden om de beste resultaten en efficiëntie te verkrijgen. Het onderhoudswerk dient uitsluitend door technisch bedreven en daartoe bevoegd personeel te worden verricht. Om het fornuis correct te kunnen installeren is de volgende apparatuur noodzakelijk: (voor elektrische controle) Stalen meetlint Kruiskopschroevendraaier Luchtbelwaterpas Nivelleerwerktuig fornuis (in pakket) Reserveonderdelen Voor de beste resultaten en een veilige werking dienen uitsluitend originele reserveonderdelen te worden gebruikt. Gebruik geen opgeknapte of niet-goedgekeurde gasregelingsonderdelen. Raadpleeg de winkel. Het fornuis plaatsen De kookplaat moet gelijk aan of hoger liggen dan het aangrenzende werkoppervlak. Boven het niveau van de kookplaat moet er aan elke kant een ruimte van 75 mm zijn tussen het fornuis en het aangrenzende verticale oppervlak. Bij niet-brandbare oppervlakken (bijvoorbeeld ongeverfd metaal of keramische tegels) is de minimumafstand 25 mm. Er moet een ruimte van minimaal 650 mm zitten tussen de top van de kookplaat en een horizontaal brandbaar oppervlak. *Afzuigkappen dienen in overeenstemming met de aanwijzingen van de betreffende fabrikant te worden geïnstalleerd. Oppervlakken van meubels en muren aan de zij- en achterkant van het fornuis moeten bestand zijn tegen hitte, spatten en stoom. Vooral bepaalde soorten keukenmeubels van vinyl of laminaat zijn slecht tegen hitte en verkleuring bestand. Wij kunnen geen aansprakelijkheid aanvaarden voor schade die veroorzaakt wordt door normaal gebruik van het fornuis aan materiaal dat delamineert of verkleurt bij temperaturen van minder dan 65°C boven de kamertemperatuur. Omwille van de veiligheid mag direct achter het fornuis geen gordijn worden opgehangen.

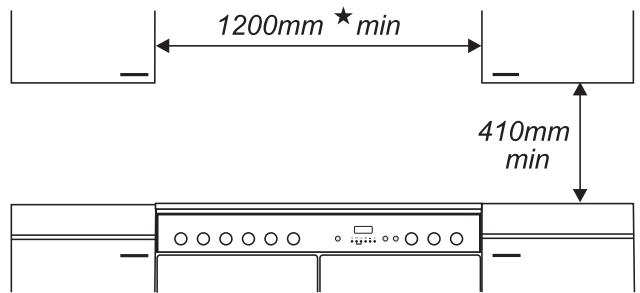

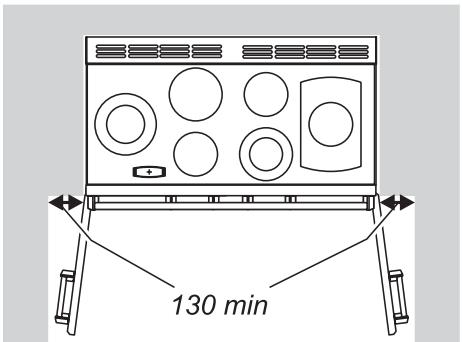

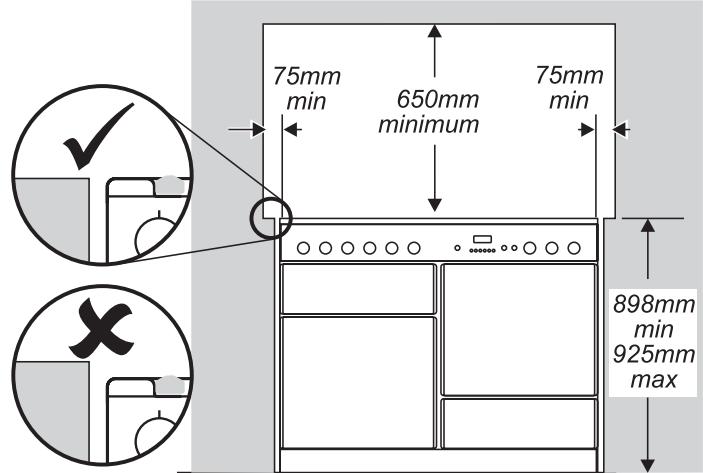

Nederlands We bevelen aan tussen de kasten een tussenruimte van 1.110 mm te laten zodat u het fornuis kunt verplaatsen. Indien het fornuis tegen de keukenkastjes aan wordt ingebouwd, dient u het fornuis aan de ene kant tegen de kast aan te plaatsen en aan te sluiten en dan pas de kast aan de andere kant op zijn plaats aan te brengen. Bouw het fornuis niet helemaal in; het moet mogelijk blijven het fornuis te verwijderen voor reiniging en onderhoud. Het fornuis dient niet te worden geïnstalleerd op een voetstuk unt, niet op het voorste wieltje. Dit voorkomt dat het fornuis per ongeluk wegrolt tijdens gebruik. Laat het nivelleerwerktuig op het wieltje zitten met het handvat van het werktuig naar de achterkant van het fornuis toe, zodat de klant het kan gebruiken mocht hij/zij het fornuis willen verplaasten. Breng de lade weer aan op de schuifrails en duw hem naar binnen. De handvaten aanbrengen Gebruik de inbussleutel om de inbusschroeven van 4 mm in de deuren te verwijderen. Breng de deurhandvatten met behulp van de schroeven aan. De handvaten dienen boven de bevestigingsmiddelen te komen. Indien het fornuis dicht bij een hoek van de keuken staat, is minimaal 130 mm ruimte vereist zodat de ovendeuren open kunnen. Het fornuis uitpakken De handvaten dienen boven de bevestigingsmiddelen te komen. Breng de plastic afdichtstop aan in de bevestigingsgaten. Het fornuis is erg zwaar. Pas goed op. We raden aan dat het fornuis door twee mensen verschoven wordt. Zorg dat de vloerbedekking goed vast zit of verwijderd is zodat deze niet verschuift als het fornuis verplaatst wordt. Verwijder de inbusschroeven van 4 mm aan de bovenste hoeken van het bedieningspaneel en bevestig de handrail aan de voorkant. Verwijder de verpakking van het fornuis pas wanneer het vlak voor de plaats staat, waar het wordt geïnstalleerd (tenzij het met de verpakking niet door de deur past). Raadpleeg het losse blad voor nadere uitpakinstructies. Waterpas stellen De spatplaat aanbrengen (optioneel) Plaats een luchtbelwaterpas op een van de rekken van een oven om te controleren of het fornuis waterpas staat. Zet het fornuis op de bestemde plaats neer. Pas daarbij op dat het niet wordt verdraaid in de ruimte tussen de keukenkasten, aangezien dit het fornuis of de kasten kan beschadigen. De wieltjes kunnen worden afgesteld om het fornuis waterpas te stellen. Om het fornuis aan de achterkant in de hoogte te verstellen, dient u de stelmoeren aan de voorste hoeken aan de onderkant van het fornuis af te stellen met behulp van het bijgeleverde nivelleerwerktuig. gezicht vanaf de achterkant van het fornuis Verwijder de twee bevestigingsschroeven (inbuskop van 3 mm) die door de bovenkant van de opening aan de achterkant heen passen, en de bijbehorende moeren. Houd de spatplaat vast op zijn plaats. Steek de twee bevestigingsschroeven er aan de achterkant weer in en breng de moeren weer aan. Stel de hoogte van het voorste wieltje af om het fornuis waterpas te stellen. Draai hem met de klok mee om het fornuis omhoog te brengen of tegen de klok in om het fornuis te laten zakken. Aansluiten op de elektriciteit Het apparaat dient door een bevoegd elektricien te worden aangesloten in overeenstemming met de relevante voorschriften alsmede de vereisten van het plaatselijke energiebedrijf. WAARSCHUWING: HET APPARAAT DIENT TE WORDEN GEAARD Opmerking Het fornuis dient te worden aangesloten op de juiste stroomvoeding, zoals op het spanningslabel van het fornuis vermeld is. Het fornuis dient te worden aangesloten via een geschikt regeleenheid voor het fornuis, bestaande uit een tweepolige schakelaar met een tussenruimte van ten minste 3 mm tussen de polen. Het fornuis mag niet op een normaal, huishoudelijk stopcontact worden aangesloten. Als u tevreden bent dat het fornuis op de juiste hoogte staat en waterpas is, dient u het voorste wieltje één slag te draaien om de voorkant van het fornuis iets op te tillen. Schroef de voorste voeten naar beneden tot ze de vloer raken. Draai het voorste wieltje tegen de klok in om het fornuis omhoog te brengen zodat de voorkant van het fornuis op de voeten ste- De totale elektrische belasting van het apparaat is ongeveer 15,6 kW voor modellen met het bordenwarm/kookelement en 14,6 voor modellen met alleen een bordenwarmer. De elektriciteitskabel dient aan deze belasting en aan de plaatselijke vereisten te voldoen.

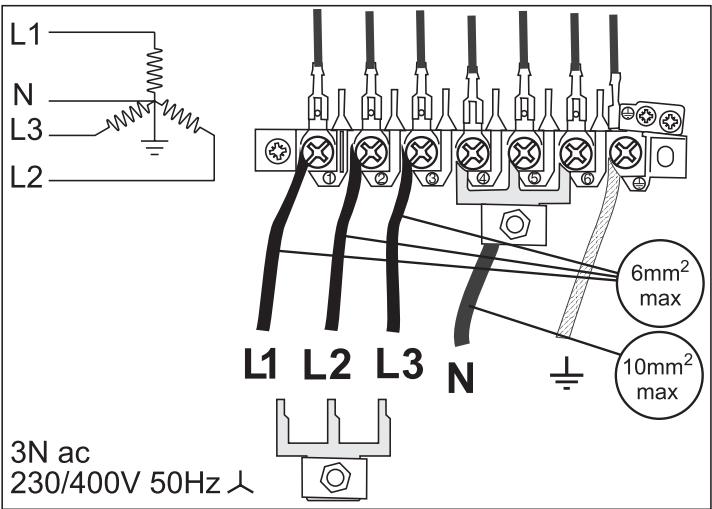

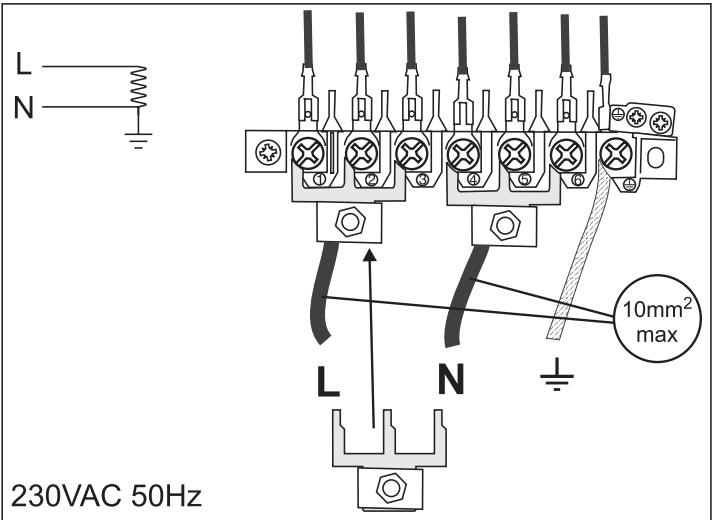

Nederlands U kunt de afschermkast van het aansluitpunt op het achterpaneel verwijderen om bij de netaansluiting te komen. De plint monteren Sluit de elektriciteitskabel aan op de juiste aansluitpunten voor de betreffende soort stroomvoeding. Let op: de maximale snoerdikte is 6 mm2 voor de schroefaansluitingen en 10 mm2 voor de drietandige verbindingen. Draai de 3 schroeven in de onderrand van het fornuis los. Haak het middelste spiegat vast over de middelste schroef. Trek en positioneer de andere spiegaten boven de andere schroeven. Draai de bevestigingsschroeven vast. Klantenzorg Vul de gegevens in deze handleiding in, leg aan de gebruiker uit hoe het fornuis werkt en geef hem/haar deze gebruiksaanwijzing. Dank u. Controleer of de aansluitingen goed vastzitten en of de schroeven van de aansluitpunten goed vastzitten. Zet de elektriciteitskabel vast met de kabelklem. Aardlekschakelaars met stroomsturing Indien het fornuis is voorzien van een aardlekschakelaar (RCD) met een gevoeligheid van 30 milliampère, is het mogelijk dat de schakelaar omslaat wanneer het fornuis gelijktijdig met andere huishoudelijke apparaten wordt gebruikt. In dergelijke gevallen dient de stroomkring van het fornuis wellicht te worden voorzien van een schakelaar van 100 mA. Dit werk dient uitsluitend door een bevoegd elektricien te worden verricht. Kookplaat Draai elke plaat om de beurt aan en controleer of deze heet wordt. Grill Doe de grilldeur open. Draai de grillknop aan en controleer of de grill warm wordt. Ovencontrole De ovens werken alleen indien de klok op de juiste tijd is ingesteld. Raadpleeg het gedeelte ‘De klok’ voor instructies voor de tijdsinstelling. Zet de ovens aan en controleer of ze warm worden. Zet de ovens uit. Ovenlicht Druk op de knop van het ovenlicht en controleer of het werkt. Opmerking. De garantie dekt het ovenlampje niet.

Nederlands Til het bedieningspaneel op, trek het naar voren en maak de bedrading los aan de achterkant. Onderhoudsopmerkingen Schakel de stroom uit voordat u aan het onderhoud begint, vooral als u een van de volgende dingen verwijdert: bedieningspaneel, zijpanelen, keramische kookplaat of elektrische onderdelen of afschermkasten. Voordat u de elektriciteit weer aansluit, moet u controleren of het apparaat elektrisch veilig is. Hermonteer de onderdelen in omgekeerde volgorde. Raadpleeg het bedradingsschema als u de bedrading weer verbindt. Controleer de werking van de timer.

5. De ovenlichtschakelaar verwijderen

1. Verwijderen van een zijpaneel

Verwijder het bedieningspaneel (zie 4). Schakel de stroom naar het apparaat uit. Opmerking. De oude schakelaar kan vernield worden tijdens het verwijderen. Trek het fornuis naar voren. Verwijder de schakelaarknop en oude schakelaar uit de instrumentenring door de schakelaar achter het bedieningspaneel vast te pakken en deze stevig te draaien. De instrumentenring van de schakelaar kan dan verwijderd worden door de sluitvleugeltjes terug te vouwen en deze naar voren te duwen. Plaats de nieuwe instrumentenring op het bedieningspaneel door de opgerichte spie op de ring in lijn te brengen met het gat in het bedieningspaneel en de ring er dan van voren af in te duwen. Plaats de nieuwe schakelaar op de instrumentenring door in lijn te brengen met de gaten en vast te drukken. Druk de nieuwe knop erop van voren af. Trek aan elk einde de vastgeklemde afsluitdopjes van het bedieningspaneel eraf en verwijder de bevestigingsschroeven aan het eind onder de dopjes. Verwijder de borgschroeven van elk paneel (1 vooraan en 2 achteraan). De onderste borgschroeven vooraan (een aan elke kant) zitten onder de onderrand aan de voorste hoeken van de zijpanelen. Hermonteer de onderdelen in omgekeerde volgorde. Zet het bedieningspaneel in omgekeerde volgorde weer terug en controleer of deze goed werkt.

6. Verwijderen van elektronische timer

Schakel de stroom naar het apparaat uit. Trek het fornuis naar voren. Trek de bedieningsknoppen van de timer eraf en verwijder het bedieningspaneel (zie 4). Verwijder de timer/montagebeugel van het bedieningspaneel door de twee bevestigingsschroeven te verwijderen. Verwijder de timer van de montagebeugel door de kunststof lipjes op de timerkast in te drukken terwijl u tegelijkertijd de eenheid naar voren trekt. Trek aan elk einde de vastgeklemde afsluitdopjes van het bedieningspaneel eraf en verwijder de bevestigingsschroeven aan het eind onder de dopjes. Hermonteer de onderdelen in omgekeerde volgorde. Raadpleeg het bedradingsschema als u de bedrading weer verbindt. Controleer de werking van de timer. Verwijder de onderste borgschroeven vooraan (een aan elke kant) onder de onderrand aan de voorste hoeken van de zijpanelen.

7. Verwijderen van een thermostaat

2. Optillen van de keramische kookplaat

Schakel de stroom naar het apparaat uit. Til de keramische kookplaat op (zie 2). Verwijder het bedieningspaneel (zie 4). Open de juiste ovendeur en verwijder de ovenrekken. Verschuif de zijpanelen zodat u bij de bevestigingsschroeven van de kookplaat kunt (1 aan elke kant) aan de bovenste voorkant van de opstaande zijkanten. Verwijder deze schroeven. Rechteroven Verwijder de thermostaatampulbescherming (2 schroeven). Haal de thermostaatampul uit de klemmetjes in het achterpaneel van de oven. Voorzichtig: Het materiaal van de keramische kookplaat is veel gevoeliger voor krassen aan de onderkant dan aan de bovenkant. Linkeroven Til de keramische kookplaat op aan de voorkant en houd deze op zijn plaats met een niet-metalen steun. Trek het fornuis naar voren zodat u beter bij de afschermkast aan de achterkant van het fornuis kunt. Verwijder de schroeven waarmee de kast vastzit en licht deze op. Pas op dat u de onderkant van de keramische kookplaat niet aanraakt of krast want dan verzwakt het materiaal en kan de bovenkant barsten. Haal de thermostaatampul uit de oven. Maak de bedrading los van de thermostaat. Verwijder de twee schroeven waarmee de thermostaat vastzit aan het montagepaneel. Bevestig de nieuwe thermostaat en hermonteer in omgekeerde volgorde. Zorg ervoor dat de ampul aan de achterkant van de oven vastgeklemd zit met de ampul midden tussen de klemmetjes.

3. Vervangen van een fornuiselement

Til de keramische kookplaat op, zie 2. De elementen liggen nu bloot. 4 Het bedieningspaneel verwijderen Controleer de werking van de thermostaat. Schakel de stroom naar het apparaat uit.

8. Vervangen van grillregelaar

Verwijder de handrail door de twee bevestigingsschroeven in de eindklemmen te verwijderen. Til de keramische kookplaat op (zie 2). Verwijder het bedieningspaneel (zie 4). Maak de bedrading los van de regelaar. Verwijder de twee schroeven waarmee de regelaar op het montagepaneel zit. Bevestig de nieuwe regelaar en hermonteer in omgekeerde volgorde. Controleer op goede werking.

9. Buitenpaneel van grilldeur verwijderen

Open de deur van de linkeroven en verwijder 2 schroeven van de onderrand van de grilldeur. Open de grilldeur, ondersteun het buitenste paneel hiervan en verwijder twee schroeven van de bovenste binnenrand van de grilldeur. Trek aan elk einde de vastgeklemde afsluitdopjes van het bedieningspaneel eraf en verwijder de bevestigingsschroeven aan het eind onder de dopjes. Hermonteer de onderdelen in omgekeerde volgorde. Trek de bedieningsknoppen eraf. Doe de ovendeur en de grilldeur open en verwijder de bevestigingsschroeven onder het bedieningspaneel. De schroeven direct onder de klok zijn van de bevestigingsbeugel van de klok. Die moet u nu nog niet verwijderen.

10. Verwijderen van grilldeur

Verwijder het linker zijpaneel (zie 1). Verwijder het bedieningspaneel (zie 4). Verwijder de middelste afdekstrip (5 schroeven, 2 boven, 2 onder, 1 in het midden). Verwijder de verzonken schroeven (1 aan elke kant)

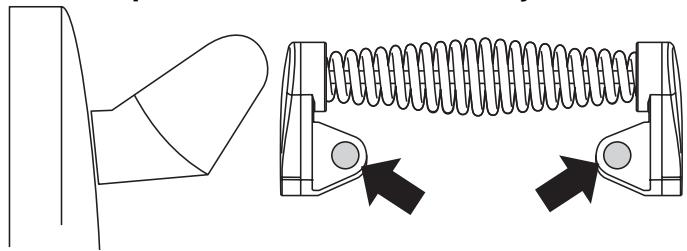

Nederlands waarmee de grillscharnierarmen aan de voorkant van de grillkamer zitten. OPMERKING: de armen hebben springveren. Verwijder de grilldeur voorzichtig. Bewaar de pakkingen. Hermonteer de onderdelen in omgekeerde volgorde en zorg ervoor dat de pakking tussen de scharnierarm en voorkant van de grillkamer zit.

11. Een ovendeur verwijderen

Open de ovendeur en verwijder het Handyrack (indien aanwezig) door een kant uit de beugel te trekken en de andere kant eruit te schuiven. Ondersteun de deur en verwijder de twee schroeven waarmee het bovenste scharnier aan de voorkant van het fornuis vastzit. Verwijder de deur van het onderste scharnier door deze een beetje op te tillen en naar buiten te bewegen. Hermonteer de onderdelen in omgekeerde volgorde.

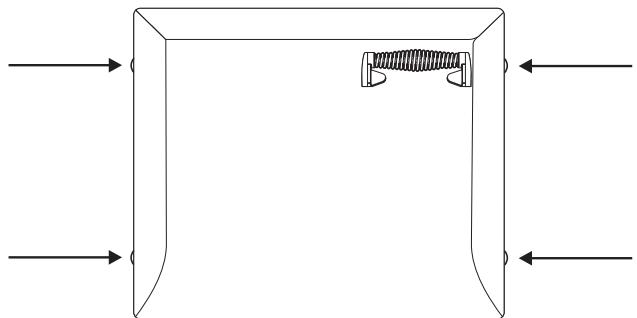

12. Buitenpaneel van ovendeur verwijderen

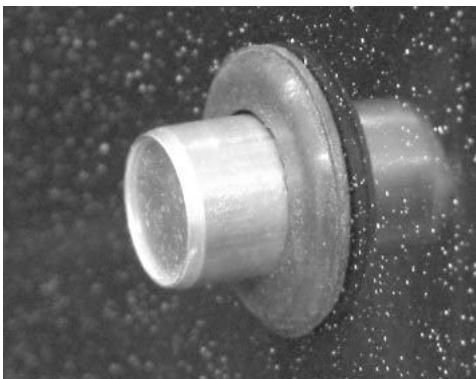

Verwijder de twee kunststof uitslagpluggen van de deurhendels. Verwijder de 4 mm zeshoekige kopschroeven waarmee de hendel aan de deur vastzit met de zeshoekige sleutel. Verwijder twee schroeven aan beide zijkanten van de oven uit de deur.

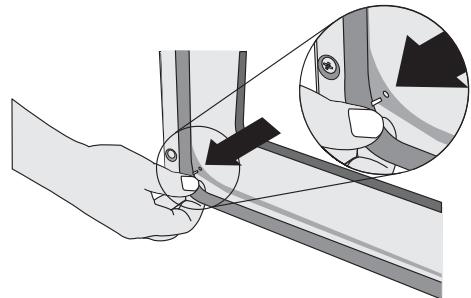

14. Afdichting van de ovendeur vervangen

Open de ovendeur. De afdichting wordt op zijn plaats gehouden door kleine haakjes aan de achterkant. Trek vanuit de hoek de afdichting diagonaal weg van het midden van de deur tot die haak los is. Laat de volgende haak op dezelfde manier loskomen, en ga zo door. Gebruik kracht als de haken stijf zijn want de oude afdichting wordt toch weggegooid. Bij het plaatsen van een nieuwe afdichting plaatst u de afdichtingsaanhechting aan de onderkant. Haak de nieuwe afdichting in een van de hoekgaten in de deur en ga verder de deur rond, haak na haak vastklemmend.

15. De grendelhouder van de ovendeur afstellen

Open de ovendeur, draai de borgmoer onder aan de houder los en schroef naar behoefte los of vast tot gewenste bevestiging bereikt is. Draai de borgmoer weer vast.

16. Verwijderen van binnenste achterwand van

heteluchtoven Open rechterovendeur en verwijder 4 schroeven en sluitringen waarmee binnenste achterkant aan de achterkant van de oven vastzit. Verwijder de binnenste achterkant voorzichtig. Hermonteer de onderdelen in omgekeerde volgorde en zorg ervoor dat de 4 schroeven en sluitringen weer goed vast zitten. Verwijder het buitenste deurpaneel. Bevestig de deurhendel op het nieuwe paneel. Plaats de kunststof uitslagpluggen in de bevestigingsgaten. De handvatten dienen boven de bevestigingsmiddelen te komen. Bevestig het paneel op de deur.

17. Ventilator in oven vervangen

Als u het buitenpaneel van de rechterdeur (met de thermostaat erin) vervangt, zorg dan dat de sensor van de thermostaat aan de deur verzegeld is middels de rubberen pakking. Schakel de stroom naar het apparaat uit. Trek het fornuis naar voren zodat u beter bij de achterkant kunt. Verwijder de schroeven waarmee de elektrische afscherming vastzit aan de achterplaat en verwijder de afscherming. Maak de 3 aansluitpunten los die verbonden zijn met de ventilator en onthoud hoe deze zaten. Verwijder de binnenste achterwand van de oven (zie 16). Houd de ventilatorschoepen vast en maak de middelste moer (linkshangig) los, alsmede de 2 koperen sluitringetjes, de ventilatorschoep en de veerring. Schroef de borgschroeven en sluitringen van de ventilator los (3 van elk) en haal de ventilator van de achterkant van het fornuis. Bevestig de nieuwe ventilator en hermonteer de onderdelen in omgekeerde volgorde. Controleer de werking van de oven.

18. Element heteluchtoven verwijderen

Schakel de stroom naar het apparaat uit.

13. Deurklink van oven vervangen

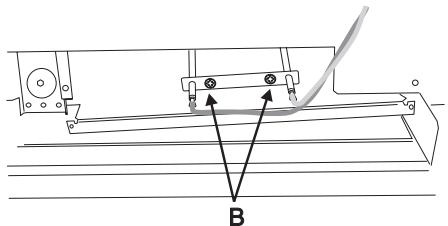

Verwijder het buitenste deurpaneel (zie 15). Verwijder schroeven ‘B’ waarmee de klink aan het binnenste deurpaneel vastzit. Bevestig nieuwe grendel en hermonteer in omgekeerde volgorde. Controleer of de deur goed werkt.

Trek het fornuis naar voren zodat u beter bij de achterkant kunt. Verwijder de schroeven waarmee de elektrische afscherming vastzit aan de achterplaat en verwijder de afscherming. Maak de 3 aansluitpunten los die aan het element vastzitten en onthoud hoe ze zaten. Verwijder de binnenste achterwand van de oven (zie 16). Verwijder de 2 schroeven van de bovenkant van het element en 1 van de onderkant van het element in de oven. Haal het er voorzichtig uit, bevestig het nieuwe element en hermonteer de onderdelen in omgekeerde volgorde. Controleer de werking van de oven. Nederlands

19. Verwijderen van een grillelement

Schakel de stroom naar het apparaat uit. Trek het fornuis naar voren zodat u beter bij de achterkant kunt. Verwijder de schroeven waarmee de elektrische afscherming vastzit aan de achterplaat en verwijder de afscherming. Verwijder de 4 aansluitpunten die aan het element vastzitten en onthoud hoe ze zaten. Verwijder de grillpan uit de grillkamer. Verwijder de emaillen voorplaat vanuit het grillcompartiment van het grilldak, 2 schroeven en sluitringen. Verwijder 2 schroeven en sluitringen waarmee de voorsteun van het grillelement vastzit. Verwijder 1 schroef van alle grillelementen en haal de grillelementen uit de grillkamer. Bevestig de nieuwe elementen en hermonteer de onderdelen in omgekeerde volgorde. Controleer de werking van de grill. 20 Verwijderen van de boven- en onderelementen van de linkeroven Schakel de stroom naar het apparaat uit. Onderelement Trek het fornuis naar voren zodat u bij de afschermkasten aan de achterkant van het apparaat kunt. Verwijder de bevestigingen waarmee de kast vastzit en licht deze op. Verwijder de 2 schroeven ‘A’ en laat de plaat zakken. Maak de klemaansluitingen los, onthoud goed hoe deze zaten. Verwijder de bevestigingen van het element 'B' en trek het element eruit. Vervang het element en hermonteer in omgekeerde volgorde. Bovenelement Open de linker ovendeur en maak de bevestigingen los waarmee het hitteschild vastzit. Verwijder de beugelbevestigingen van het bovenelement en haal het eruit. Vervang het element en hermonteer in omgekeerde volgorde. Controleer of de oven goed werkt.

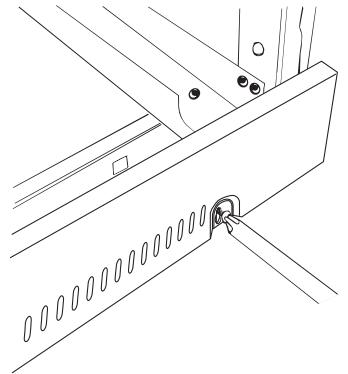

21. Het ovenlampje vervangen

Linkeroven Verwijder het ovenbeslag en de zijbekleding. Verwijder de achterbekleding van de oven. Rechteroven Verwijder de binnenste achterwand van de oven (zie 15). Nu kunt u bij de afscherming van het ovenlicht. Schroef de afdekking los. Schroef het lampje eruit. Bevestig een lampje van 15 W, 240 V, met edisonfitting, VOOR OVENS. Het moet een speciaal lampje zijn, dat hittebestendig is tot aan 300°C.

Nederlands Technische gegevens INSTALLATEUR: Laat deze gebruiksaanwijzing achter bij de gebruiker. PLAATS GEGEVENSPLAATJE: Fornuisstaander rechtsonder (verwijder opberglade). Afmetingen Algehele hoogte Minimaal 900 mm Algehele breedte 1100 mm (Zie “ Het fornuis plaatsen”) Algehele diepte 648 mm Ruimte voor bevestiging Zie “ Het fornuis plaatsen” Minimale ruimte boven kookplaat 650 mm Nominale waarden Totale belasting Maximaal 925 mm Bij 230 V :- 15,6 kW Gemiddeld totaal inclusief ovenlichten, ovenventilator, enz. Kookplaat: Multifunctionele Geforceerde luchtconvectie 2.5kW 2.5kW

Type Middelgroot Groot Bereidingstijd bij standaardbelasting (minuten) 41 minuten 38 minuten Ovens Energie-efficiëntieklasse op een schaal van A (efficiënt) tot G (inefficiënt) Energieverbruik Gebaseerd op normbelasting Netto volume (liter)

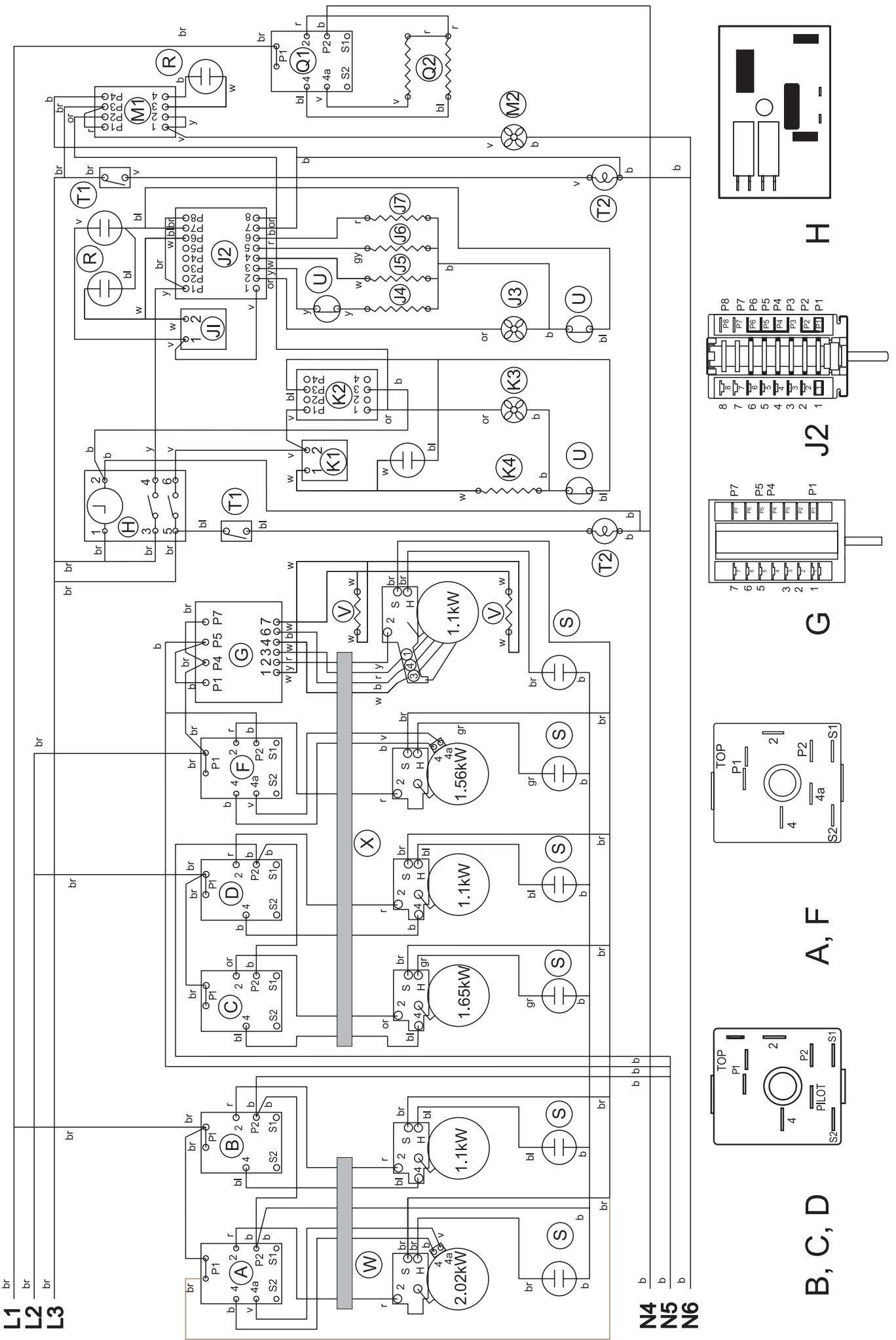

Blauw Bruin Oranje Rood Violet Wit Geel Zwart Kleurcode

Energieregelaar kookplaat rechtereinde, gescheiden systeem Energieregelaar kookplaat rechtsachter Energieregelaar kookplaat rechtsvoor Energieregelaar kookplaat linksvoor Energieregelaar kookplaat linkereinde, gescheiden systeem Bordenwarmer/fornuisregelaar links Klok Thermostaat multifunctionele oven Functieschakelaars multifunctionele oven Ventilator multifunctionele oven Ventilatorelement multifunctionele oven Bruiningselement multifunctionele oven (binnenste paar) Bovenelement multifunctionele oven (buitenste paar) Onderelement multifunctionele oven Thermostaat rechteroven Schakelaars rechteroven Ventilator rechteroven Element rechter heteluchtoven Schakelaar afkoelventilator Afkoelventilator Neutraal aansluitpunt Energieregelaar grill Grillelementen Waarschuwingsneons afdekrand Waarschuwingsneons kookplaat Ovenlichtschakelaar Ovenlampje Stroomonderbreker Bordenwarmerelement Connector met 6 uitgangen Connector met 12 uitgangen
