GEBRUIKSAANWIJZING LBT-120 LENCO

Gebruik van bedierenen of afstellenen of uitvoer van procedures anders dan gespecifieerd in deze documentatie kan leiden tot blootstelling aan schadelijke straling.

Dit apparaat dient uitsluitend te worden aangepast of gerepareerd door gekwalificeerd onderhoudsponeel.

VOORZORGSMAATREGELEN VOOR GEBRUIK

ONTHOUD DE VOLGENDE INSTRUCTIES:

1. Gebruik dit apparaat Niet in de buurt van water.
2. Reinig het uitsluitend met eenlicht vochtige doek.
3. Bedek of blokkeer de ventilatieopeningen Niet. Wanner u het apparaat op een schapplaatst, dient u 5cm (2") vrije ruimte rondon het gehele apparaat te behouden.
4. Installee het product volgens de meegeleverde gebruikershandleiding.
5. *Nooit op de stroomadapter stappen of deze indrukken. Wees voornamelijk voorzichtig in de buurt van de stekkers en het punt waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanner kinderen met de voedingskabel spelen, können zich ernstig letsel oplopen.
6. *Haal de stekker uit het stopcontact tijdens onweer of wanner u deze langerearendietniet gebruikt.
7. Houd het apparaat uit de buurt van hittebronnen, zoals radiatoren, verwarmingen, kachels, kaarsen en andere hittegenererende producten of open vuur.
8. Gebruik dit apparaat Niet in de buurt van krachtige magnetische velden.
9. Elektrostatice ontlading kan normala gebruik van dit apparaat verstoren. U hoeft het apparaat in dit geval slechts te resetten en opnieuw op te starten volgens de gebruikershandleiding. Wees voorzichtig tijdens bestandsoverdracht en gebruik het product in een omgeving zonder staatische interferentie.
10. Waarschuwing! Steek nooit een voorwerp via de ventilatie- of andere openings in het product. Er is hoogspanning in het product aanwezig en als u er een object insteekt, kan dat een elektrische schok veroorzaken en/of kortsluiting in de interne onderdelen. Mors omdezelfde reden geen water of vloeistof op het product.
11. Gebruik het toestel Niet in vochtige ruimtes, zoals badkamers, stomende keukens of in de buurt van zwembaden.
12. Gebruik dit apparaat nicht wanner condensatie kan optreden.
13. Alhoewel dit apparaat met grote zorg gefabricieerd en verschillende keren geinspecteerd is voordat het de fabriek verlaat, is het nog steeds möglichk dat er problemen optreden, zoals met alle elektrische apparaten. Als u rook, een overmatige hitteontwikkeling of enig ander onverwacht verschijnsel opmerkt,要去 u onmiddelijk de stekker van het netsnoeruit het stopcontact halen.
14. Dit apparaat moet werk den op een voedingsbron, zoals aangegeven op het specificatieplaatje. Als u twijfelt over het type voeding dat gebruikt worden in uwuis, raadpleeg dan uw dealer of plaatselijk energiebedrijf.
15. *Het stopcontact要去 in de buurt van de apparatuur zijn geinstalleerd en eenvoudig te bereiken zijn.
16. *Overbelast stopcontacten of verlengsnoeren nicht. Overbelasting kan brand of een elektrische schokveroorzaken.
17. *Apparaten met een Klasse 1 structuur dienen te worden aangesloten op een stopcontact met een beschermende aardverbinding.
18. *Apparaten met een Klasse 2 structuur vereisen geen aardverbinding.
19. Houd het uit de buurt van knaagdieren. Knaagdieren knauwen graag aan voedingskabels.
20. *Houd.altijd de stekker vast wanner u deze uit het stopcontact trekt. Trek nooit aan de voedingskabel. Dit kan tot een kortsluiting leiden.
21. Vermijd om het toestel teplaatsen op een ondergrond dieblootgesteld kan worden aan trillingen of schokken.
22. Gebruik een zacht, droog doeke om het apparaat te reinigen. Gebruik geen oplosmiddelen of op benzine gebaseerde vloeistoffen. U kunt een vochtig doeke met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.
23. De leverancier is nicht verantwoordelijk voor schade of verloren gegevens veroorzaakt door storing, misbruik, modificatie van het apparaat of batterijvervanging.
24. Onderbreek nooit de verbinding wonneer het apparaat formatteert of bestanden overdraagt. De gegevens konnen anders corrupt of verloren raken.

25. Indien het apparaat een USB-afspeelfunctie heeft,要去 de USB-geheugenstick rechtstreeks op het apparaat worden aangesloten. Gebruik geen USB-verlengkabel,ocht die kan leiden tot storingen met foutieve geevens als gezolg.

26. Het apparaat mag Niet wordenblootgesteld aan druppels of spatten en zorg ervoor dat er geen met vloeistof gemulde voorwerpen, zoals vazen, op of nabij het apparaat zichn geplaatst.

27. *Om de verbinding met de stroomaansluiting volledig te verbreken, moet de stekker van het apparaat uit het stopcontact worden gehaald, waar dat de stekker van het apparaat de hoofdschakelaar is.
28. Indien het apparaat op batterijen kan werkken, danogens de batterijen Niet aan overmatige但它, zoals zonlicht, open vuur e.d. worden blootgesteld.
29. Aandacht voor het milieu is nodig bij het verwijderen van de batterijen.
30. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Extreem foude of warme omgevingen要去en worden vermeden.
31. Het nominale specificatielabel is te vinden op het paneel aan de onder- of achterkant van het apparaat.
32. Dit apparaat is Niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke, zintuiglijke of geestelijkke gebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid.
33. Dit product is alleen voor Niet-professioneel gebruik bedoeld en nicht voor commercieel of industrieel gebruik.
34. Verzeker u ervan dat het apparaat in een stabiele positie staat opgesteld. Schade,veroorzaakt door het gebruik van dit product in een onstabile positie, of door het Niet naleven van waarschuwingen of voorzorgsmaatregelen genoemd in deze handleiding, valt nicht onder de garantie.
35. Verwijder nooit de behuizing van dit apparaat.
36. Plaats dit apparaat nooit op andere elektrische apparatuur.
37. Dit product Niet gebruiken of opslaan opplaatsen waar het wordt bloatgesteld aan direct zonlicht,但它, buitensporig veel stof of trillingen.
38. Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.
39. Gebruik uitsluitend uitbreidingen/accessoires gespecifieerd door de fabrikant.
40. Laat alle reparations over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist als het toestel hoe dan ook is beschadigd, zoals bijvoorbeeld het netsnoer of de stekker, wanner er vloeistof een voorwerp in het apparaat isterechtgekomen, wanner het apparaat is blootgesteld aan regen of vocht, als het nicht normal werkt of is geallen.
41. *Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt namelijk een risico op brand of elektrische schokken.
42. Langdurige bloatstelling aan luid geluid van personlijke muziekspelers kan leiden tot tijdelijke of permanente gehoorbeschadiging.

INSTALLATIE

• Pak alle onderdelen uit en verwijder de beschermende materialen.

• Sluit het apparaat Niet aan op het stopcontact, voordat u de netspanning hebt gecontrolererd en voordat alle andere aansluitingen zijn gemaatk.

• deze instructiesঃ enkel van toepassing voor producten met een voedingskabel of een AC voedingsadapter.

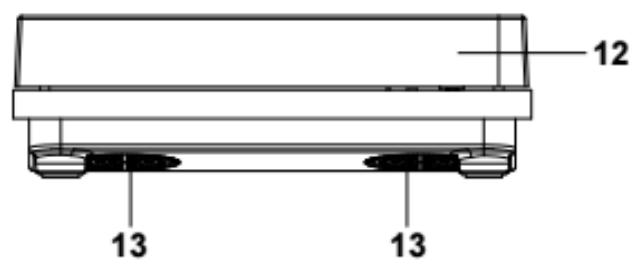

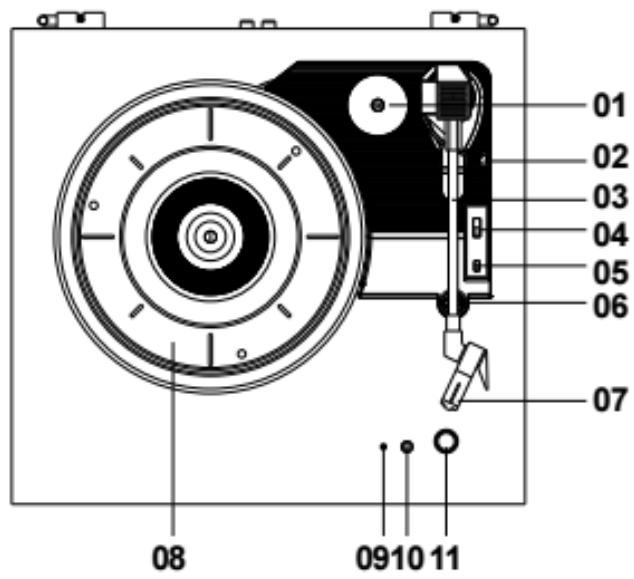

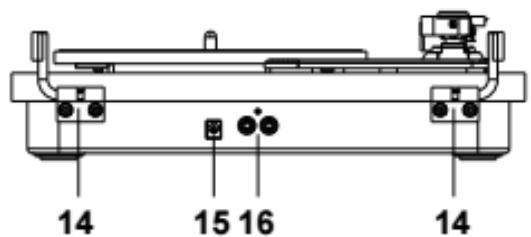

1. ONDERDELEN VAN DE PLATENSPELER:

1. 45RPM Adapter
2. Hendel
3. Toonarm
4. Snelheidskeuzeschakelaar
5. Aan/uitschakelaar automatisch stoppen
6. Toonarmvergrendeling
7. Naaldelement
8. Draaitafelplateau
9. LED-lichtindicator Aan/Uit
10. 3,5mm hoofdtelefoonuitgang
11. Aan/uit/volumeregeling
12. Verwijderbare stofkap
13. Luidsprekers
14. Scharnier
15. Voedingsaansluiting
16. RCA-uitgang

2. Naar een plaat luisteren

1. Open de stofkap
2. Draai de Aan/Uit/Volumeregeling rechtsom om het apparaat in te schakelen.
3. Leg eenplaat op de draaitafel en stel de snelheid in overeenkomstig de snelheid die op deplaat staat aangegeven.

Opmerking: Bij het afspelen van een single (een 45-toerenplaat) en/of platen met een groot gat in het midden, gezruikt u de 45-toerenadapter.

1. Verwijder de beschermkap van het naaldelement en ontgrendel de toonarmvergrendeling.
2. Duw de hendel maarachten en de toonarm komt langzaam omhoog.
3. Beweeg de toonarm voorzigthig aan de gewenste positie op de plaat. Als de automatische stopfunctie is ingeschakeld, dan za het draaiplateau beginnen te draaien.
4. Laat de toonarm op de planta zakken door de toonarmhendel vooruit te drukken; de toonarm zal richting de planta bewegen en de muziek zal beginnen te spelen.

Als het automatisch stoppen AAN staat, zal deplaat aan het eind automatisch stoppen. Als de automatische stopschakelaar UIT is geschakeld, dan zal deplaat NIET automatisch stoppen wanneser het einde is bereikt; u dient de toonarmhendel verwolgensaar achteren te drukken om de toonarm op te heffen en weeper op de steun te leggen. Schakel de platenspeler verwolgensuit om deze te latent stoppen met draaien.

Opmerking: De automatische stopfunctie kan worden gebruikt voor de meeste 33-toeren platen. Sommige platen können in zeldzame gezallen weiter stoppen voordat het einde is bereikt of zullen helemaal Niet stoppen wanner het einde van de plaat is bereikt.

3. RCA-aansluiting

Sluit de RCA-uitgang aan op het externe luidsprekersystem (Lijningang) met een RCA-kabel (niet inbegrepen) om van uw platen te genieten via uw luidsprekersystem.

4. Hoofdtelefoonuitgang

Het functiepaneel is voorzien van een hoofdtelefoonuitgang.

U kunt hier uw hoofdtelefoon met 3,5mm stekker aansluten. Wanner de hoofdtelefoo in aangesloten, dan is de ingebouwde luidspreker uitgeschakeld.

5. HET VERVANGEN VAN DE NAALD

Om de naald te verrangen, verwijzen wij uশ de onderstaande instructies.

Het verwijderen van de naald uit het element

1. Plaats een schroevendraier op het uiteinde de naaldhouser, druk deze maar beneden, overeenkomstig schets "A"
2. Verwijder de naald door hem�k en waar beneden te duwen.

Hetplaatsen van de naald

1. Houd het uiteinde van de naaldhouser vast enplaats deze door in de richting overeenkomstig schets "B" te drukken.

EN	NL
Guide Pins (inside)	Geleidepennen (binnen)

1. Duw de naaldhouser omhoog, geillustreerd in "C", totdat de naald in de juiste positie is vergrendeld.

Lenco
Draaiplateau	LS-10
Type	Riemaaandrijving, volledig handmatig
Aandrijfmotor	Gelijkstroommotor
Snelheid	33 1/3 toeren, 45 toeren
Geluidsvervorming	<0,35%
Draaitafelplateau	200 mm
Cartridge
Type	N-10/Keramische cartridge 402-M208-015
Naald	0,7 mil
Optimale naalddruk	4 tot 6 g
Uitgang	160-380 mV (HP-4005)
Frequentiebereik	-28 db (10 KHz)
Overspraak	10 db (1 KHz)
Signaal-ruisverhouding (S/N)	40 dB
Algemeen
ADAPTER	ingang AC100-240V~50/60Hz
	uitgang DC5V1000mA
PRODUCT	DC5v1000mA
Audio-uitgang (Lijnuitgang)	200-500 mv
Stroomverbruik	6W
Afmetingen	327x315x102mm
Gewicht	ca. 2,2KG LS-10WD
Gewicht	ca. 2,2KG LS-10BK

Voedingsadapter

Fabrikant: Shenzhen RiHuiDa Power Supply Co., Ltd.

Modelnumber: RHD10W050100

Gebruik uitsluitend de lichtnetdapter die in de gebruiksaanwijzing worden vermeld

Garantie

Lenco biodt service en garantie aan overeenkomstig met de Europese wetgeving. Dit houdt in dat u, in het geval van reparations (zowel tijdens als na de garantieperiode), uw lokale handelaar要去 contacteren.

Belangrijke opmerking: Het is nicht möglich om producten die要去en worden gerepareerdrechtstreekns aan Lenco te sturen.

Belangrijke opmerking: De garantie verloopt als een onofficieel servicecenter het apparaat op wat voor manier dan ook heeft geopend, of er toegang toe heeft gekreten.

Het apparaat is nicht geschikt voor professioneel gebruik. In het geval van professioneel gebruik worden alle garantieverplichtingen van de fabrikant Nietig verklaard.

Disclaimer

Er worden regelmatig updates in de firmware en/of hardwarecomponenten gemaakt. Daardoor+knen gedeelten van de instructie, de specificaties en afbeeldingen in deze documentatie enigszins verschillen van uw eigen situatie. Alle onderwerpen die staan beschreiben in deze handleiding+zijn bedoeld als illustratie en+zijn Niet van toepassing op specifieke situations. Aan de beschrijving in dit document+kennen geen rechten worden ontleend.

Afvoer van het oude apparaat

Dit symbol geeft aan dat het betreffende elektrische product of de accu/batterij Niet mag worden verwijderd als algemeen huishoudelijk afval in Europa. Zorg voor een juiste afvalverwerking door het product en de accu/batterij in overeenstemming met alle van toepassing+zijnde lokale wetten voor het verwijderen van elektrische apparatuur of accu's/batterijen te verwijderen. Als u dit doet, helpt u de natuurlijke hulpbronnen te behouden en de standard van milieubescherming te verbeteren bij de behandeling en verwijdering van elektrisch afval (Afgedankte Elektrische en Elektronische Apparatuur).

CE-markering

Producten met een CE keurmerk houden zich aan de EMC richtlijn (2014/30/EC) en de Richtlijn voor Lage Voltage (2014/35/EC) uitgegeven door de Europese Commissie.

Hierbij verklaart Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, Nederland, dat dit product voldoet aan de essentièle eisen.

De conformiteitsverklaring kan worden geraadpleegd op [e-mail]

Service

Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com

Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nederland.
