GEBRUIKSAANWIJZING WD4290 KARCHER

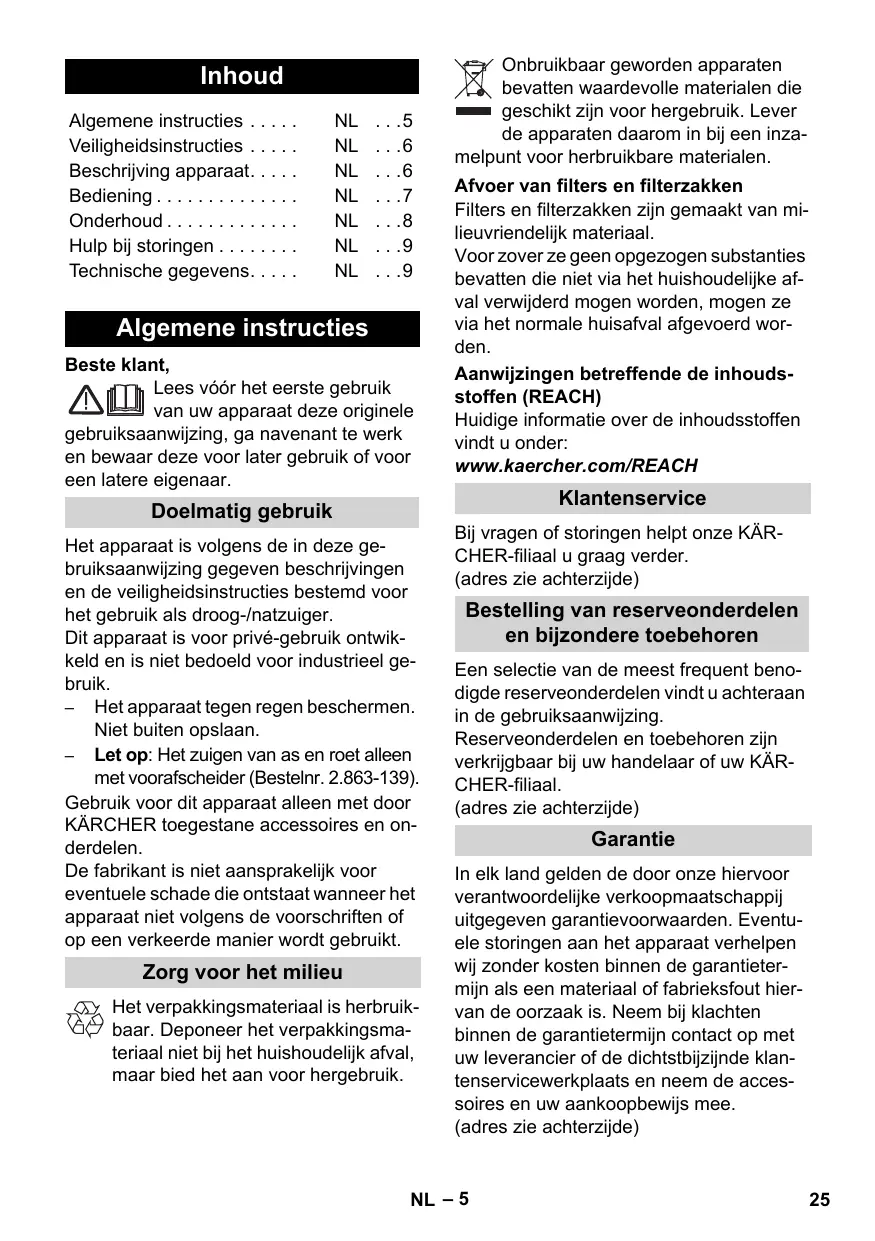

Algemene instructies . . . . NL 5

Veiligheidsinstructies NL .6

Beschrijving apparaat. . . . . NL . . .6

Bediening. NL 7

Onderhoud. NL 8

Hulp bij storingen NL 9

Algemene instructies

Besteklant,

Lees vór het eerste gebruik van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Doelmatig gebruik

Het apparaat is volgens de in deze gebruiksaanwijzing gegeven beschrijvingen en de veiligheidsinstrumenties bestemd voor het gebruik als droog-/natzuiger.

Dit apparaat is voor privé-gebruik ontwik-keld en is Niet bedoeld voor industrieel gebruik.

• Het apparaat gegen regen beschemmen. Niet buiten opslaan.
  Let op: Het zuigen van as en roet alleen met voorafscheider (Bestelnr. 2.863-139).

Gebruik voor dit apparaat alleen met door KARCHER toegestane accessoires en onderdelen.

De fabrikant is nicht aansprakelijk voor eventuele schade die ontstaat wanner het apparaat Niet volgens de voorschriften of op een verkeerde manier worden gebruikt.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zich voor hergebruik. Lever de apparaten.daarom in bij een inzaunt voor herbruikbare materialen.

Afvoer van filters en filterzakken

Filters en filterzakken zijn gemaakt van milieuvriendelijk materiaal.

Voor zover ze geen opgezogen substanties bevatten die Niet via het huishoudelijkke afval verwijderd mogen worden, mogen ze via het normale huisafval afgevoerd worden.

Aanwijzingen betreffende de inhouds-stoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

Bij vragen of storingen helpt once KAR-CHER-filaal u graag verdter.

(adres zie achechterzijde)

Bestelling van reserveonderdelen en bijzondere toebehoren

Een selectie van de meest frequent benodigde reserveonderdelen vindt u achteraan in de gebruiksaanwijzing.

Reserveonderdelen en toebehoren zijn verkrijgbaar bij uw handelaar of uw KAR-CHER-filarial.

(adres zichapterzijde)

Garantie

In elk land gelden de door once hiervoor verantwoordelijke verkoopmaatschappij uitgegeven garantievoorwaarden. Eventuèle storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn als een materiaal of fabrieksfout hier-van de oorzaak is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem de accessoires en uw aankoopbewijs mee. (adres zichchterzijde)

Veiligheidsinstructies

• Dit apparaat is Niet geschikt voor gebruik door personen met beperkte fysi-sche, sensorische of geestelijkke capacititeiten of voor gebruik door personen met te weinig ervaring en / of kennis, tenzij ze worden bijgestaan door een veiligheidsverantwoordelijkte of ten-zij deze instructies gegeven hebft over het gebruik van het product.
• Kinderen mogen het apparaat enkel gebruiken wanner ze ouder zich dan 8aar en wanner ze onder toezichtstaan van een veiligheidsverantwoordelijke of van die persoon instructies hebben gekregen over de manier waarop het apparaat worden gebruikt.
  Verpakkingsfolie buiten het bereik van kinderen houden, er bestaat verstikkingsgevaar!
• Apparaat na elk gebruik en voor elke reniging / elk onderhoud uitschakelen.
  brandgevaar. Geen brandende of glimmende voorwerpen opzuigen.
• U mag het apparaat Niet in gebieden met explosiegevaar gebruiken.

Elektrische aansluiting

Gebruik uitsluitend wisselstroom voor het apparaat. De spanning要去 overeenkomen met de vermelding op het typeplaatje van het apparaat.

Gevaar voor elektrische schokken

Pak de stekker en wandcontactdoos nooit met vochtige handen beet.

Netstekker Niet verwijderen door hem aan de netkabel uit het stopcontact te trekken. Controller netsnoer en stekker voor gebruik alsijd op beschadigingen. Laat een beschadigd netsnoer onmiddelijk verrangen door een bevoegde klantendienst-/ elektromonteur.

We adviseren wandcontactdozen met voorgeschakelde lekstroom-veiligheids-schakelaar (maximaal 30 mA nominale activerings-stroomsterkte) te gebruiken, ter vermijding van elektrische ongelukken.

Let op

Bepaalde stoffen können door het opwaaien met de zuiglucht explosieve dampen of mengsels vormen!

De volgende stoffen nooit opzuigen:

• Explosieve of brandbare gassen, vloeistoffen en stof (reactief stof)
• Reactief metaalstof (bijv. aluminium, magnesium, zink) in verbinding met sterk alkalische en zure reinigingsmiddelen
• Onverdunde sterke zuren en logen
  Organische oplosmiddelen (bijv. benzine, verfverdunner, aceton, stookolie).

Bovendien kann denze stoffen de bij het apparaat gebruikte materialen aantasten.

Beschrijving apparatus

Afbeeldingen zie uitklapbaar blad!

Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transportschades contact op met uw leverancier.

1 Zuigslangaansluiting

Voor het aansluiten van de zuigslang bij het zuigen.

Aanwijzing: Om eruit te nemen met duim op pal drukken en zuigslang eruit trekken.

2 Blaasaansluiting

Zuigslang in blaasaansluiting steken, de blaasfunctie is zo geactiveerd.

3 Handgreep

Om het apparaat te dragen of om de kop na het ontgrendelen te verwijderen.

4 Toebehorenbevestigingspunt ap-paraatkop

Dit toebehorenbevestigingspunt maakt het opbergen van zuigkoppen op de apparaat-kop möglichk.

5 Toets netsnoerintrekking
6 Toebehorenbevestigingspunt haak

In deze accessoirehouser können zuigslang en zuigmonden bewaard worden.

7 Draaischakelaar (AAN/UIT)

Stand I: Zuigen of blazen.
Stand 0: Apparaat isuitgeschakeld.
8 Opbergpositie
9 Toebehorenbevestigingspunt reservoir

Dit toebehorenbevestigingspunt kaak het opbergen van zuigbuizen of ander toebehoren möglichk.

10 Draaisluiting

De draaisluiting dient voor de vergrendeling van de kop en het reservoir. Om te ontgrendelen de draaisluiting in de richting van de pijl draaien tot de vergrendeling vrij is.

Aanwijzing: Bij het natzuigen mag geen filterzak gezebruikt worden!

Aanbeveling: Voor het zuigen van+Fijn stof de filterzak aanbrengen.

Patronenfilter

Het patroonfilter要去 altijd, zowel bij nat- zuigen als bij droogzuigen, aangebracht zich.

Aanwijzing: Nat patroonfilter soften drogen voor u het werk gebruikt bij het droogzuigen.

14 Zuigslang met handgreep

15 Zuigbuis 2 x 0,5 m

16 Vloerkop (met omschakelhendel)

Voor het zuigen van harde oppervlakken en vaste vloerbedekkingen:

Hendel op symbol voor vaste vloerbedekkingen

Hendel op symbol voor harde oppervlakken

17 Spleetmondstuk

Voor randen, voegen, radiatoren en moeilijk toegankelijke plaatsen.

18 Polstermondstuk

Voor het schoonzuigen van gestoffeerde meubelen, matrassen, gordijnen e.a.

Bediening

Altijd werknen met een gemonteerde patronenfilter, zowel bij nat als bij droog zuigen!

Voor ingebruikneming

Afbeelding A1

Losse onderdelen die bij het apparaat geleverd werden,要去en voor de inbedrijfstelling gemonteerd worden.

Afbeelding A2

Aanbeveling: Voor het zuigen van fijn stof de filterzak aanbrengen.

Ingebruikneming

Afbeelding B1

Toebehoren aansluiten.

Afbeelding B2

Steek de netstekker in de contactdoos.

Afbeelding B3

Apparaat inschaken.

Droogzuigen

Alleen werken met een droge patronFilter!

Aanbeveling: Voor het zuigen van规矩 stof de filterzak aanbrengen. (zie beschrijving / afbeelding A2)

Het vulpeil van de filterzak is afhankelijk van het opgezogen vuil.

Bij fijn stof, zand, enz. moet de filterzak vaker verrangen worden.

Volle filterzakken konnen openbarsten,\ haarom de filterzak opijd verrangen!

Let op: Het zuigen van as en roet alleen met voorafscheider (Bestelnr. 2.863-139).

Natzuigen

Om vochtigkeit resp. nattigheid het gewenste accessoire op zuigbuizen resp. direct op de handgreep aanbrengen.

Let op:

Geen filterzak gebruiken!

Bij schuimvorming of uitlopen van vloeistof het apparaat direct uitschakelen!

Opmerking: Is het reservoir vol, dan sluit een vlotter de zuigopening af en draait het apparaat met verhoogd toerental. Schakel het apparaat onmiddelijk uit en ledig het reservoir.

Blaasfunctie

Reinigen van moeilijk bereikbareplaatsen of waar zuigen Niet mogelijk is, bijv. bladerenuit het grindbed.

Afbeelding C1

Zuigslang in blaasaansluiting steken, de blaasfunctie is zo geactiveerd.

Werking onderbreken

Apparaat uitschakelen.
Afbeelding D1

Vloerkop in de opbergpositie hangen.

De werkzaamheden beëindigen

Apparaat uitschakelen en de stekkeruit de wandcontactdoos trekken.

Reservoir ledigen

Afbeelding E1

Kop afnemen en reservoir leegmaken.

Apparaat opbergen

Afbeelding E2

Stroomleiding via oprolmechanisme intrekken en accessoires aan het apparaat opbergen.

Apparaat in een droge ruimte bewaren.

Onderhoud

Gevaar

Bij alle reinigings- en onderhoudswerkzaamheden aktijd het apparaat uitschakenen en de stekker uit het stopcontacttrekken.

Reparaties en werkzaamheden aan elektrische componenten mogen alleen door bevoegde medewerkers van de technische Dienst worden uitgevoerd.

Let op

Geen schuurmiddelen, glas of reinigingsmiddelen gebruiken! Dompel het apparaat nooit in water.

Apparaat en kunststofaccessoires met een in de winkel verkrijgbare kunststofreiniger verzorgen.

Reservoir en accessoires indien nodig met water uitspoelen en lien drogen voor verder gebruik.

Afbeelding F1

Patroonfilter indien nodig alleen onder stromend water reinigen; Niet afwrijven of afborstelen. Voor de montage helemaal laden drogen.

Hulp bij storingen

Stroomkabel is vermoedelijk vuil, stroomkabel reinigen.

Te weinig zuigcapaciteit

Indien de zuigkracht van het apparaat afneemt,要去en de volgende punten gecontroleerd worden.

Toebehoren, zuigslang of zuigbuizen zich verstopt, verstopping met een stok verwijderen.
Filterzak is vol, neue filterzak aanbrengen. (zie beschrijving / afbeelding)
Patroonfilter is vuil: Patroonfilter afkloppen, indien nodig onder stromend water reinigen. (zie beschrijving / afbeelding)
Beschadigd patroonfilter verrangen.

Technische gegevens

Spanning 1~50/60 Hz	220 - 240	V
Vermogen Pnom.	1400	W
Vermogen Pmax.	1600	W
Netzekering (traag)	10	A
Reservoirvolume	25	I
Wateropneming met hand-grep	15	I
Wateropneming met vloer-kop	13	I
Netkabel	H 05VV-F2x1
Geluidsniveau (EN 60704-2-1)	69	dB(A)
Gewicht (excl. accessoires)	7,7	kg

Technische veranderingen voorbehonden!
