Essentiel

Installatiehandleiding

van de boiler

Inhoudsopgave

Installatie

Overzicht van de materialen 30

Kenmerken 30

De toegestane componenten 33

Installatie 35

Plaatsen van de boiler 35

Wateraansluiting 37

Aansluiten van de elektra 39

Ingebruikname van de boiler 42

Vullen van de boiler 42

Controleren van de goede werkig 42

Aanbevelingen van GIFAM 43

Risico's met betrekking tot water 43

- Onderhoud

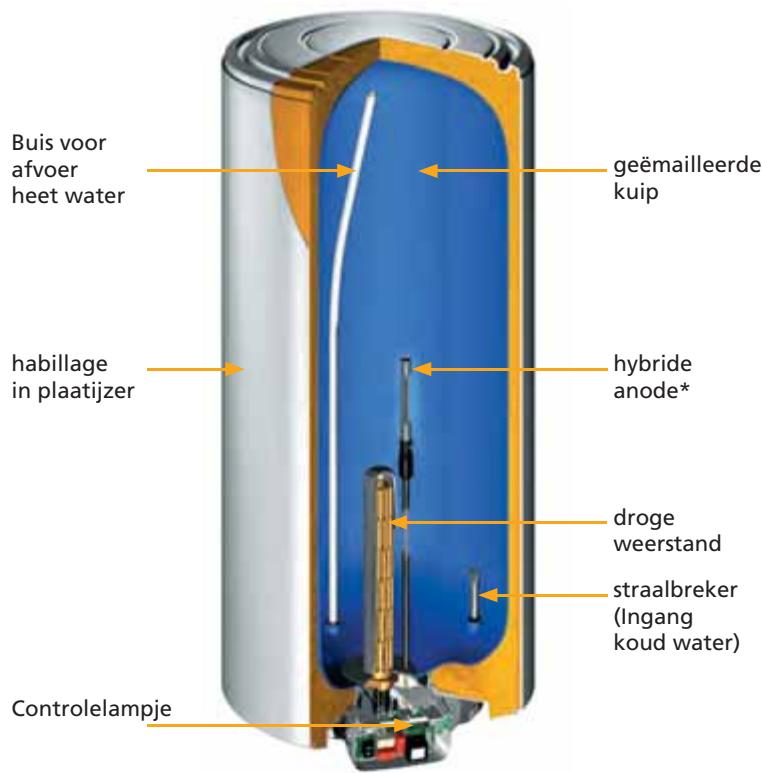

Overzicht van de boiler 45
Deboiler 45
Onderhoud 46
Veiligheid instructie 46
Boiler onderhoud 46
Storingsherkenning 52
Garantie - Dienst na verkoop - Conformite......54
Garantievoorwaarden 54
Geldigheid garantie 54
Dienst na verkoop 55
Aanbevelingen van GIFAM 56

NL

Installatiehandleiding

Overzicht van de materialen

1. Kenmerken

1.1 Verticale boiler wandmodel 0505/513

		50 liter	75 liter	100 liter	150 liter	200 liter
Spanning (V)		230 V monofase,niet met kit			230 V monofase(met de kit om te bouwen maar 400 V driefase)
Weerstand		Speksteen
Vermogen (W)		1 200	1 200	1 200	1 800	2 400

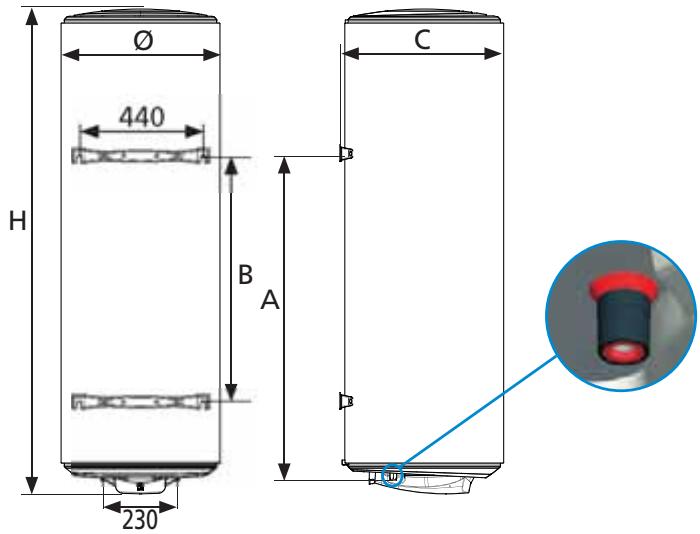

Afmetingen(mm)	Ø	505	505	505	505	513
	H	575	740	910	1 240	1 570
	A	370	570	750	1 050	1 050
	B	/	/	/	800	800
	C	530	530	530	530	540
Reële opwarmtijd*		2:23	4:04	5:32	5:28	5:05
Qpr (Verbruik proces)**		0,82	1,02	1,25	1,59	1,94
V40 (Hoeveelheidwarm water op 40°C)		-	139	187	278	375
Leeg gewicht (kg)		22	27	32	41	52

• Reèle opwarmtijd voor opwarmen van 15^ tot 65^ .
  ** Procesverbruik in kWh voor 24oor water op 65^ (bij omgevings-temperatuur van 20^ ).

NL

Installatiehandleiding

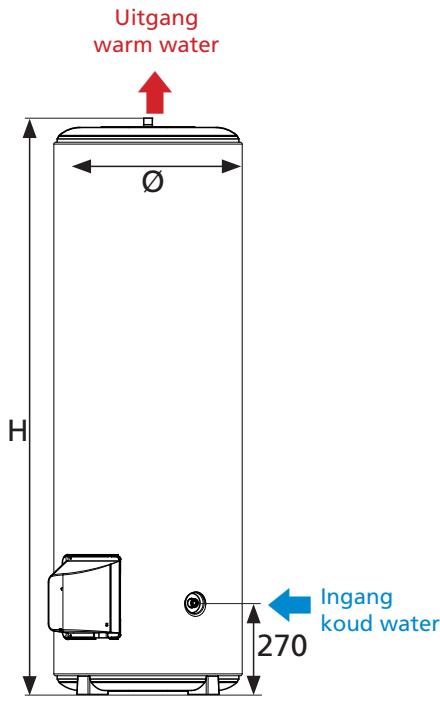

1.2 Verticale boiler op voet

		200 liter	300 liter
Spanning (V)		230 V monofase (met de kit om te bouwen maar 400 V driefase)
Weerstand		Speksteen
Vermogen (W)		2 400	3 000
Afmetingen (mm)	Ø	575	575
	H	1 260	1 760
	A	590	590
Reële opwarmtijd*		4:31	5:36
Qpr (Verbruik proces)**		1,81	2,50
V40 (Hoeveelheid warm water op 40°C)		382	575
Leeg gewicht (kg)		51	73

艺

• Reèle opwarmtijd voor opwarmen van 15^ tot 65^
  ** Procesverbruik in kWh voor 24oor water op 65^ (bij omgevings-temperatuur van 20^

NL

Installatiehandleiding

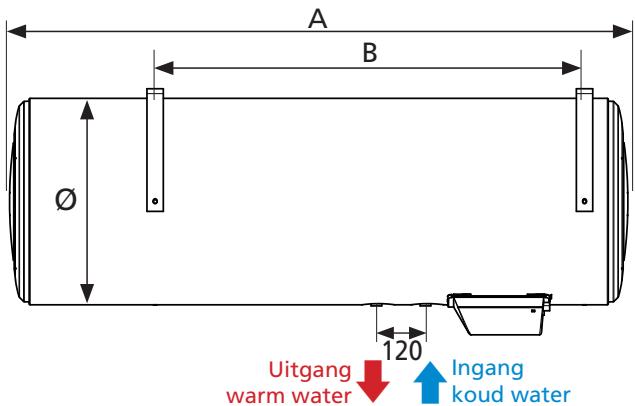

1.3 Horizontale boiler

		100 liter	150 liter	200 liter
Spanning (V)		230 V monofase (met de kit om te bouwen maar 400 V driefase)
Weerstand		Speksteen
Vermogen (W)		1 800	1 800	2 100
Afmetingen (mm)	Ø	505	505	505
	A	860	1 180	1 510
	B	600	800	1 050
Reële opwarntijd*		3:08	4:37	5:09
Qpr (Verbruik proces)**		1,28	1,60	2,06
V40 (Hoeveelheid warm water op 40°C)		185	265	381
Leeg gewicht (kg)		32	41	50

• Reèle opwarmtijd voor opwarmen van 15^ tot 65^ .
  ** Procesverbruik in kWh
  voor 24oor water
  op 65^ (bij omgevings-temperatuur van 20^ ).

Attachment options :

NL

Installatiehandleiding

2. De passende onderdelen

Universevoetsteun

• Aanbevolen installment als de wand nicht geschikt is voor het ophangen van een boiler.
• Tijdswinst bij installmentie.
• Verbeterde toegang tot de installment-evoortzie-ningen.
  Uitgekiende toegang tot veiligheidsgroep.
• Nieuw model met verbeterde stabiliteit.
• Voorzien van rollers om beschadiging van de vloer waarop hij worden geplaatst, te voorkomen.

Bevestigingsplaat voor het snel monteren van verticale wandmodellen

• De oplossing voorkleine ruimtes: het apparaat wordt bevestigd aan deze steun.
  Tijdswinst bij de installment.
  Eenvoudige bevestiging van hetapparaatinhoeken of wanner er geen ruimte is voor het vastschroeven aan de muur.
• Is in overeenstemming met de normale onderhoudsvereiste.

Capaciteit	Aantalplaatjes
50 tot 100 liter	1
150 tot 200 liter	2

Extra voet voor verticale modellen van 150 L tot 300 L

• De oplossing voor als u de onderkant van het apparaat vrij wilt makeen.
• Vereenvoudigt de aansluiting met de leidingen.

NL

Installatiehandleiding

Bevestigingsset voor het plafond voor verticale wandmodellen

• Handig als de wand ongeschikt is voor het dragen van het gewicht van het apparaat.
  Maakt ruimte vrij onder de boiler.
• Sterk want getest bij overbelasting (+50kg)

Afstand D = 197 mm minimum voor 75 L tot 200 L

Afstand D = 225mm voor 50 L

Universele bevestigingssteunen voor verticale wandmodellen

• De oplossing voor het opnieuw gebruiken van de oude bevestigingsgaten van de vorige boiler (alle merken) zonder(APiewe te make.
  Tijdswinst bij installment.

Ombouwset voor 400V (drie fasen)

• Maakt het möglich een boiler van 230V monofase om te bouwen maar 400V drie fasen.

Installatiehandleiding

Installatie

1. Plaatsen van de boiler

• Plaats de boiler in een vorstvrijne ruimte.
• Plaats hem zo zich möglichk bij de belangrijkste verbruikspunten.
• Isoeleer de leidingen bijplaatsing in een Niet bewoond gedeelte (kelder, garage), en de veiligheidsvoorzieningen.
• De omgevingstemperatuur van de ruimte waarin de boiler geplaatst worden mag nicht permanent hoger� dan 40^ , Voorzien in ontluchting indien nodig.
• Controller of de ondergrond waarop/muur waaraan de boiler geplaatst worden voldoende ondersteuning biedt voor het gewicht van de met water bevulde boiler.

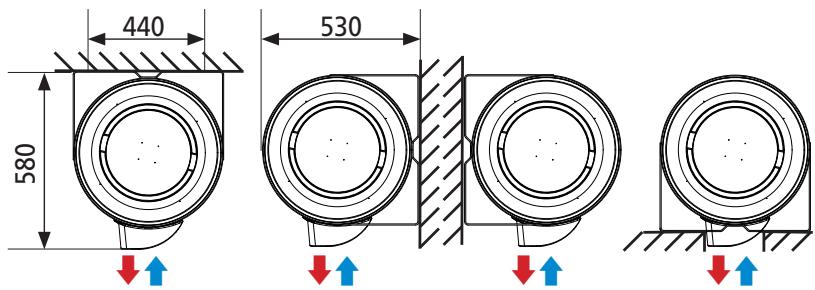

• Houd ten opzichte van de voorzijde van elektrische onderdelen een ruimte van 500mm vrij voor periodiek onderhoud van het verwarmingselement.
• Plaats een opvangbak onder de boiler wonneer deze geplaatst is boven een vals plafond, op zolder of boven een woongedeelte. Er要去 een afvoerleiding worden voorzien die is aangesloten op de riolering.
  In een vochtige ruimte zorgen voor ontluchting.

1.1 Installatie van een verticale boiler met wandbevestiging

Geintegreerde handgrepen aan de boven en onderzijde makden de boiler makkelijker te hanteren. Er zijn verschillende manier van bevestiging möglichk, afhankelijk van het wandmaterialial.

Muren van geringe dikte (gipsplaat)

Schroefdraad 10 mm door de wand—heen en bevestigd aan profiel of verstevigingsplaat aan dechterzieje.

Dikke muur van stevig materiaaal (beton, natuursteen, baksteen)

Metsel bouteen van 10 mm in of boor gaten voor schroeven van 10 mm die geschikt+zijn voor uw muur. Gebruik voor deze twee typen ondergrond de mal die op het verpakkingskarton is gedrukt om deschroefgaten te markeren.

Scheidingswanden zijn nicht geschikt voor het dragen van een groot gewicht

Verticale boilers met wandbevestiging kuren op een draagstoel geplaatst worden wanner de scheidingswand het gewicht van het apparaat Niet kan dragen. Bevestiging van de beugel bovenaan is verplicht. Gebruik de draagstoel die door de fabrikant worden voorgeschreven.

1.2 Installatie van een verticale boiler op voet

De boiler worden op de grond geplaatst. Aan de onderzijde van het apparaat worden ijzeren steunen bevestigd. Het is Niet nodig het apparaat aan de muur te bevestigen. Het apparaat kan worden opgehoogd om het onderdoorleiden van de leidingen te vereenvoudigen (hoogte 220 mm, optioneel accessoire).

1.3 Installatie van een horizontale wandboiler

Naplaatsing van de boiler is het absolutoodzekelijk dat de doorvoeren voor aansluiting op het water en de beschemkap zich in verticale positie bevinden onder het apparaat.

NL

Installatiehandleiding

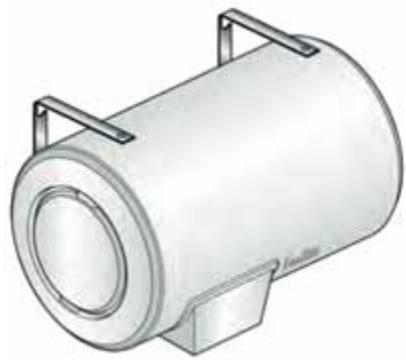

Verschillende installmentogelijkheden :

OPGELET : zoda de geiser geplaatst is, moeten de buizen van hydraulische aansluiting zich verplicht in strikt verticale positie onder het toestel bevinden. Bevestiging möglich aan de muur, plafond of op de vloer. De kap要去 algijd onderaan+zijn.

Voor de geisers al uitgerust met een voedingskabel, de kabel Niet afsnijden, die要去 verbonden worden op een kabeluitgang met naleving van de gelijkvormigkeit met de normen.

• Om de eventuele verranging van het verwarmend element toe te soften, maar onder de uiteinden van de buizen van de geiser een vrij ruimte van minstens 400mm
• Het toestel op de wand bevestigen door 4 bouten 0 10 mm op voorhand vastgemetseld.

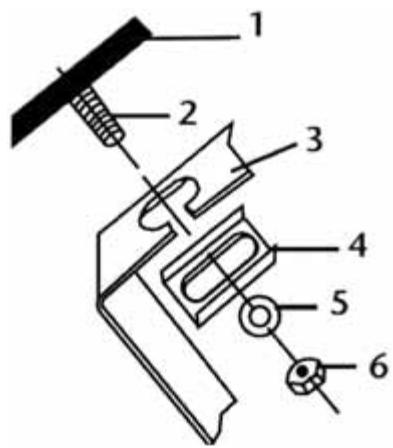

1 - Muur of plafond
2-Bevestigingsbout
3 - Stijgbeugel voor bevestiging van de geiser (hoeveelheid 2)
4 - Verplichte haak (hoeveelheid
4, meegeleverd met het toestel)
5 - Ringetje (niet meegeleverd)
6-Moer (niet meegeleverd)

NL

Installatiehandleiding

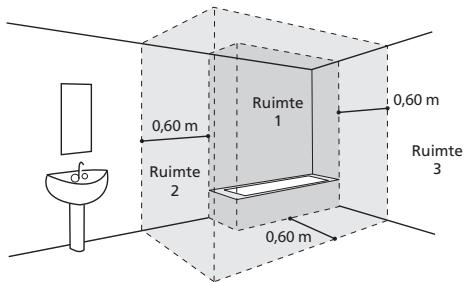

1.4 Installatie specifikiek voor de badkamer

Accumulatieboilers dienen volgens de Franse regelgeving (NF C 15-100) te worden geplaatst in ruimte 3. Voor andere landen dient u zich aan deplaatselijk geldende regelgeving te houden. Als de afmeting van de badkamer deplaatsing in deze ruimte Niet toestaat, mag deze ook worden :

• in ruimte 2.
• in alle gevallen要去 de boiler beveiligd worden met een eigen aardlek schakelaar van ten hoogste 30mA .

2. Wateraansluiting

De boiler要去 worden aangesloten volgens de geldende normen en regelgeving in het land vanplaatsing.

2.1 Positie van de buizen op het apparaat

• Alle buizen zijn van staal met aan het uiteinde een gasschroefdraad van 20 / 27 (3/4") (van 50 l tot 300 l).
• De koudwateringang is voorzien van een blauwe ring en de warmwateruitgang is herkenbaar aan een rode ring.

2.2 Aansluiting op het buizenstelsel

• De buizen konnen van onbuigbare aard zich – ze zich over het algemeen van koper (zwart staal is verboden) – of flexibel (flexibele rvs slang).
• Bij koperen leidingen要去 de aansluiting op de warmwateruitgang verplicht uitgevoerd worden met behulp van de meegeleverde isolerende aansluiting of met een gietijzeren verbindsmof om corrosie van het buizenstelsel te voorkomen (direct contact staal / koper. Messing aansluitingen zijn op dit niveau verboden.
• De installmentie要去 de buizen waterdicht worden gemaakt (bijvoorbeeld met hennep), dit geldt ook bij gebruik van PEX- leidingen.
• Het is verplicht een neue veiligheidsgroep, afgesteld op 7 bar (0,7 MPa) – nied meegeleverd met de boiler) met een afmeting van 3/4'' die voldoet aan de EN 1487 norm, direct op de koudwateringang van de boiler te schroeven. Sluit de veiligheid van het apparaat hellend aan op een afvoerijp, toegankelijk en in een vorstvrije omgeving, voor de afvoer van het water bij uitzetting tijdens opwarming of van het water bij aftapping van de boiler.
• Er要去 een afvloeileiding worden aangesloten op de veiligheidsgroep, deze要去 vorstvrij en met aftschot geplaatst zijn.

NL

Installatiehandleiding

• Bij gebruik van leidingen van samengestelde materialen (PEX bijvoorbeeld) worden sterk aanbevolen om eenthermostaatregelaar op de uitgang van het warme water teplaaten. Deze worden afgesteld op basis van de prestaties van het gebruekte materiaal.
• De te gebruiken leidingen要去en bestand zijn gegen 100^ en een druk van 10 bar (1MPa).

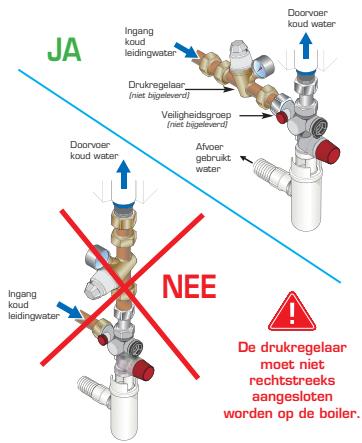

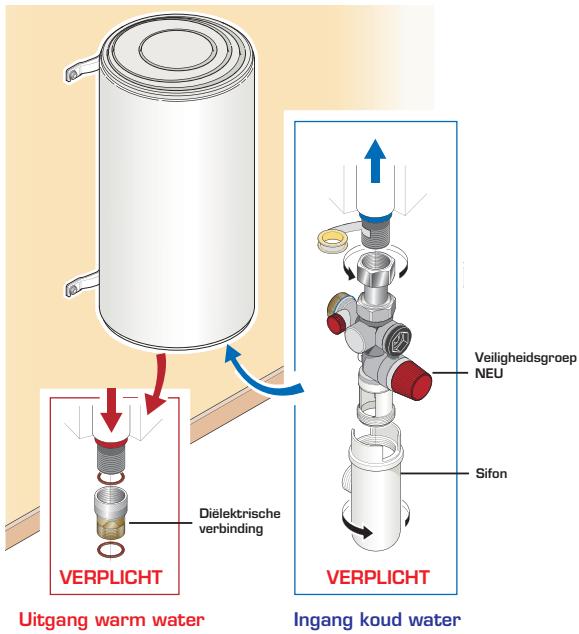

Aansluitschema (voorbeeld van een verticaal wandmodel)

De waterleidingdruk is normaalgesproken lager dan 5 bar (0,5MPa) Is dit Niet het geval, breng dan een drukverlager aan op de hoofdwaterleiding, na de teller.

NL

Installatiehandleiding

2.3 Advies en aanbevelingen

U worden geadviseerd een temperatuurbegrenzer aan te brengen op de warm-wateruitgang om het risico op brandwonden te beperken :

• In sanitaire ruimtes is de maximale temperatuur vastgesteld op 50^ bij aftappunten.
• In andere ruimtes is de maximale temperatuur van het warme water beperkt tot 60^ bij aftappunten.

Voor regio's met zeer kalkrijk water (TH > 20^) , wordt behandeling aanbevolen. Bij gebruik van een ontharder要去 het kalkgehalte hoger blijven dan 15^. Het gebruik van een ontharder heeft geen gezelgen voor once garantie, op voorwaarde dat het apparaat CSTB gecertificeerd is voor Frankrijk, volgens de norm is afgesteld, en regelmatig gecontroleerd en onderhonden worden.

• Besluit n° 2001-1220 van 20 december 2001 en circulaire DGS/SD 7A.
• Besluit n° 2002-571 van 25 november 2002.
  Voldoen aan de DTU 60.1 norm

TN

3. Aansluiten van de elektra

Onze apparaten voldoen aan de geldende normen en alle veiligheidsvoorwaarden. De elektrische aansluiting要去 voldoen aan de NF C 15-100 installmentnormen en aan alle geldende voorschriften in het land waar de boiler geinstalleerd worden (label, etc.).

De installmentie bestaatuit:

• Van de boiler, een omnipolige verbekingsinrichting hebben (opening contacten van minimum 3 mm:zekering, stroomonderbreker).
• Een verbinding van onbuigzame stroomkabels van minimaal 3 × 2,5 ~mm^2 in monofase (fase, neutraal, aarde) of 4 × 2,5 ~mm^2 in driefase (3 fasen + aarde).
• De aardleiding is uitgevoerd in groen / geel.

De elektrische generator van uw boiler met een anode met Opgelegde stroom is ontworpen voor ofwel een permanente voeding, ofwel een daluurvoeding van 8aar, ofwel een daluurvoeding van 8aar verdeld over tweeijdvakken. Controller of bij de installmentiekerening is gehonden met een van deze drie voedingsmogelijkheden, bij een kortere voedingsduur zijn de garantievoirwaarden Niet meer van toepassing.

3.1 Aanbevelingen

Voor boilers al een netsnoer, Niet oversteken de draad要去 worden aangesloten op een kabel stopcontact volgens de normen voldoen.

Voor boilers nicht uitgerust met een stroomkabel: zorg voor op maat gemaaakte kabellengtes om contact met de verwarmingselementen te voorkomen.

Om veiligheidsredenen is de aansluiting van de aardleiding verplicht.

Het is officieel verboden om direct aan te sluiten op de waarstanden (waar bij de thermostat wordt overgeslagen), dit is namelijk gevaarlijk, waar dat de temperatuur van het water dan nicht meer begrensd wordt.

NL

Installatiehandleiding

3.2 Aansluitprocedure (Boiler zonder stroomkabel)

Controleer, voordat u met aansluiten begint, of de stroom is onderbroken.

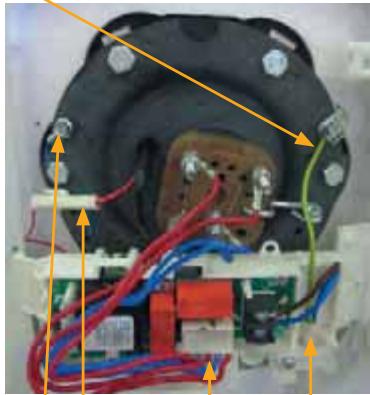

1. Schroef de bevestigingschroeven los en haal de beschemkap eraf, aan de binnenkant hiervan vindt u het aansluitschema voor de elektra.
2. De boiler worden geleverd in 230 V monofase. Voor 400 V driefase要去 de originele monofaseplaat verrangen door een driefase 400 V kit. Het aansluiten van deze kit worden verderop in deze handleiding gedetailleerd behandeld.
3. Pas de kabelopening aan voor het gebruekte kabeltype.
4. De kabelklem vastdraaien.

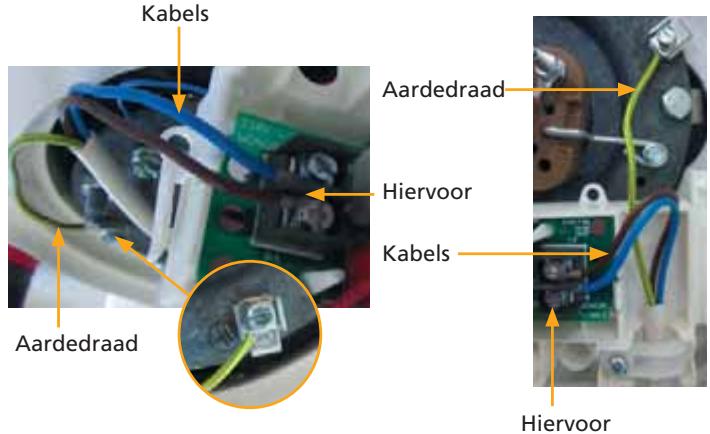

1. Sluit de uiteinden van de kabels aan op de thermostat op de hiervoor bestemde schroefklemmen (het is Niet nodig de thermostat hiervoor te demonteren).
2. Sluit de geel / groene aardedraad aan op het met aangegeven punt.

1. Controller of de aansluitschroeven goed zijn aangedraaid enplaats daarna de beschemkap terug.
2. Schroef de bevestigingschroef van de beschemkap waar vast.

NL

Installatiehandleiding

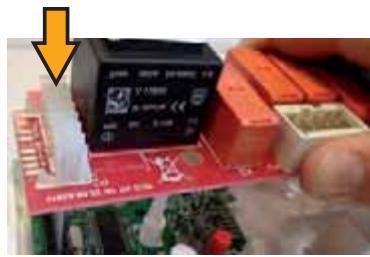

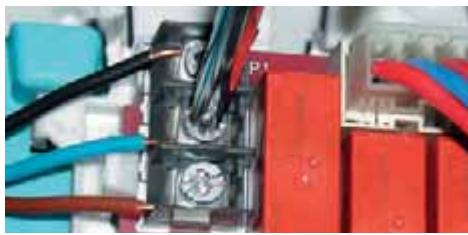

3.3 Instructies voor het omzettenaar driefasestroom

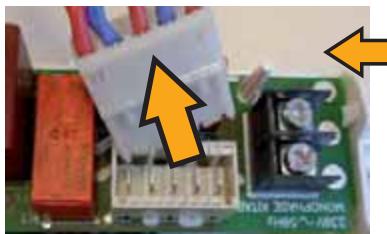

Maak de aansluiting van het verwarmingselement los

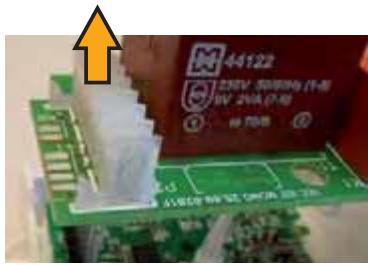

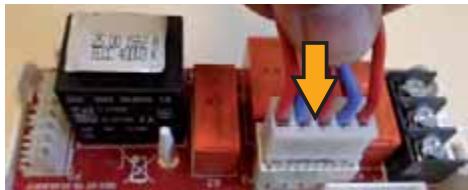

Clip de 230 V kaart los en haaldezeraf

Clip de stroomaansluiting los
Clip de stroomaansluiting vast op de 400 V kaart
Zet de aansluiting van het verwarmingselement vast op de 400 V kaart

Sluit de voedingskabel aan en vergeet hierbij de aardeaansluiting Niet

3.4 Temperatuurinstelling

De temperatuur worden in de fabriek ingesteld op de maximale stand. De temperatuur kan verlaagd worden met maximaal 15^ (1 graad per keer op de draaischijf).

NL

Installatiehandleiding

Ingebruikname van de boiler

1. Vullen van de boiler

1. Open de warmwaterkraan of -kranen.
2. Open de koudwaterkraan van de veiligheidsklep (controller of de aftapklep van de groep in gesloten positie staat).
3. Als de warmwaterkranen gelijkmatig stromen können ze gesloten worden. De boiler is gezuld met water.
4. Controller de waterdichtheid van de aansluitingen van het buizenstelsel en de affdichtstrip onder de afterschermkap van de elektra, schroef.Deze vaster aan indien nodig.
5. Controller de goede werkung van de waterelementen door de aftapkraan van de veiligheidsgroep open en dicht te zetten en zo alle eventuele afval te verwijderen.

2. Controlleren van de goede werkig

1. Zet het apparaat aan.

2. Zet, wonneer het elektrisch schakelbord is uitgerust met een aanstuur relais voor daluren (lager nachttarief), de schakelaar in de stand geforceerd opwarmen (1). Met deze schakelaar zijn drie standen möglichk :

3. Stand uit of 0

4. Stand automatisch of Auto

5. Stand geforceerd opwarmen of 1

6. De rode en orangje lampjes gaan aan.

7. Na 15 tot 30 Minutes moet er water gaan druppelen uit de aftapopening van de veiligheidsgroep (deze opening moet�n aangesloten op een afvoerleiding).

Dit is een normala verschijnsel, het komt door het uitzetten van het water bij verwarming. De verilgheidsklep staat hierdoor een bepaalde hoeveelheid water door om te zorgen dat de druk in het ketel Niet hoger worden dan 7 bar (0,7 MPa). Dit afgevoerde water kan tot 2 à 3% van de capaciteit van de boiler bedragen bij volledige opwarming.

1. Controller de waterdichtheid van de aansluitingen en de afdichtstrip nogmaals.

Als u het apparaat voor de eerste keer aanzet kan er rook en een typische geur van het verwarmingselement afkommen. Dit is een normal verwischijnsel dat na enkele minuten verdwijnt.

Tijdens het opwarmen kan de boiler, afhankelijk van de waterkwaliteit, eenlicht geluid maken, dat lijkt op het geluid van een waterkoker. Dit geluid is normalaal en duidt Niet op een defect van het apparaat.

NL

Installatiehandleiding

Aanbevelingen van GIFAM

Aanbevelingen goedgekeurd door de Groupe interprofessionnel des fabricants d'appareils menagers (GIFAM) over de juiste installering en het juiste gebruik van het apparaat.

Het hanteren en hetplaatsen van het apparaat moeten uitgevoerd worden in overeenstemming met diens gewicht en volume.

Plaatsen

Het apparaat moet geinstalleerd worden op een plaats beschermd gegen vrieskou of extreme weersomstandigheden.

Stand

Het apparaat要去stan volgens de voerschriften van de fabrikant.

2. Elektrische risico's

Aansluiting

• Voor boilers Niet uitgerust met een stroomkabel: de aansluitingen要去en gedaan worden volgens de door de fabrikant voergeschreiben schema's. Let er in het bijzonder op dat de elektronischethermostatiet Niet geneutraliseerd worden (directe verbinding verboden).
• Om oververhitting van de toevoerkabel te voorkomen,要去 u ervoor zorgen dat u het type gebruikt dat in de montagehandleiding worden voorgeschreven. In alle geallen de geldende wetgeving en richtlijnen opvolgen.
• Ervoortzorgen dat er terugwaarts een elektrische bescherming aanwezig is op het apparaat en voor de gebruiker (voor Frankrijk is dat bijvoorbeeld een aardschakelaar van 30mA ).
• Controlleren of de verbindingen goed+zijn aangedraaid.
• Het apparaat要去 absoluten een goede aardverbinding hebben.
• Ervoir zorgen dat de onderdelen die onder spanning staan onbereikbaar blijven (aanwezigheid van beschemkapjes in de oorspronkelijke staat). De grootte van de buizen waar de kabels langs lopen要去 afgestemd zijn op de diameter van每次都 kabels.
• Voordat u een beschemkap gaat demonteren, moet u ervoor zorgen dat de elektricitieitstoevoer is afgesloten.

3. Risico's met betrekking tot water

Druk

De apparaten要去en gebruikt worden in de série drukapparaten waarvoor ze ontworpen zijn (zie p.36).

Aansluiting en evacuation

• Voor apparaten die onder druk staan, moet een hydraulische beveiliging worden geinstalleerd met minimaal een afblaasklep, die direct op de koud watertoevoer worden geinstalleerd (zie p.36).

NL

Installatiehandleiding

• De avfloeingsopening van de klep Niet bedekken. De evacuatie van de klep aansluiten op het vuil water.
• Het要去 bovendien bij overdruk absoluut ontogelijk zijn dat de afvoer belemmerd worden.

De afvoerklep bevestigen op een schuin aflopende afvoerleiding in een vrije, vorstvrije ruimte, zodate het water dat vrijkomt bij verhoging van de druk in de boiler of bij het legen van de boiler snel weg kan lopen. De diameter van de afvoerleiding moet+zijn aangepast aan de hoeveelheid te transporteren water.

• Erop letten dat u de aansluitingen voor warm en koud water Niet met elkaar verwisselt.
• Controller of er geen lekkages়n.

NL

Onderhoudshandleiding

Presentatie van uw boiler

* voor 50 liter : een anode in titanium

De boiler die u zojuist heeft aangeschaft, bestaat uit de volgende elementen :

• een boiler met een beschermende geëmailleerde buitenwand;
• een eenvoudig te verrangen watertand van speksteen (geenoodzaak de boiler eerst leeg te lately lopen);
• Een thermische stroomonderbreker die zorgt voor beveiliging bij een abnormaal hoge temperatuur;
• Een hybride anode (50 liter : een titanium anode) die een zwakstroom afgeeft : deze stroom beveiligigt continu de boiler gegen corrosie;
• Een in de boiler geintegreerd controleampje waarkee het functioneren van de boiler eenvoudig gecontroleerd kan worden.

NL

Onderhoudshandleiding

Onderhoud

1. Veiligungsd instructie

• Dit apparatus is nicht geschikt om te worden gebruikt door Personen (kinderen inbegren) met verminderde lichamelijke, zintuigelijkke of geestelijkke vermogens of door Personen zonder ervaring of kennis behalte in. het geval zich door degene die voor hun veiligheid verantwoordelijk is, in het oog wonden gezchoolen of vooraf de nodige instructies hebben gekreten met betrekking tot het gebruik van het apparatus.
• De kinderen moeten in het oog gezogen worden om te voorkomen dat zij in het het apparaat gaan spelen.

2. Boiler onderhoud

De stroom verbreken voor gelijk welke werkzaamheid. De kap afnemen.

2.1 Dagelijks onderhoud

Preventie

Een water warmtegeleidende vereist nicht genoeg onderhoud.

• Het aftapelement van de hydraulische veiligheid 1 keer per maand manoeuvreren.
• Regelmatig controlleren of het contrôlelampje groen brandt. Als het Niet meer brandt of knippert, waarschuw dan uw erkende installmenteur.

Wanner er een fout worden aangegeven, kijk dan maar het betreffende onderdeel van de storingsgids.

• Als vastgesteld worden dat er een constante ontsnapping is van damp of van kokend water langs de aftap of langs de opening van een aftapkraan, de elektrische stroomvoorziening van de boiler onderbreken en eenvakman raadplegen of after-sales service.

Om verzekerd teলen van vele jaren goed functioneren van uw apparaat, moet u het elke twee� enn controleren door een erkend installmenteur.

Het aftappen (ledigen)

Voor regio's met zeer kalkrijk water (TH>20°f), worden behandeling aanbevolen. Bij gebruik van een ontharder要去 het kalkgehalte hoger blijven dan 15^ Het gebruik van een ontharder heeft geen gezolgen voor once garantie, op voorwaarde dat het apparaat CSTBGPCertificerd is voor Frankrijk, volgens de norm is afgesteld, en regelmatig gecontrolererd en onderhoven worden :

• Besluit n^ 2001-1220 van 20 december 2001 en circulaire DGS/SD 7A.
• Besluit n^ 2002-571 van 25 november 2002.
  Voldoen aan de DTU 60.1 norm

NL

Onderhoudshandleiding

BELANGRIJK: HET IS NOODZAKELIJK HET VEILIGHEIDSELEMENT REGELMATIG (D.W.Z. TEN MINSTE EEN KEER PER MAAND) EEN PAAR SECONDEN OP DE STAND VOOR HET AFTAPPEN TE ZETTEN. OP DIE MANIER WORDT HET EVENTUEEL AANWEZIGE VUIL DAT DE KLEP OP DEN DUUR KAN VERSTOPPEN, AFGEVOERD. DOOR NIET-NALEVING VAN DEZE REGEL KAN DE TANK VAN DE BOILER BECHADIGD RAKEN (IN DAT GEVAL GELDT DE GARANTIE NIET).

• Het aftappen: een boiler die nicht gebruikt worden en die aan vorst is bloat-gesteld要去 worden afgetapt.
  1-Onderbreek de stroom.
  2-Draai de koudwatertoevoer zich.
  3-Laat de tank leeglopen met behulp van de hendel van het veiligheidselement en door een warmwaterkraan open te draaien.
  4-Bescherm het veiligheidselement gegen vorst.
  5- Om de boiler opniew in Dienst te stellen, raadpleeg de rubriek «Indienststellung».
• Raadpleeg uw installeur indien het verilgheidselement bevriest.
• Ontkalking: staat de boiler in streken met kalkhoudend water om de tweeJAar door een bekwaam technicus ontkalken; schraap de binnenwand van het toestel Niet schoon. Opmerking : Werkt uw toestel minder goed, dan kan dat te wijten zijn aan kalkaanslag op de warmtewisselaar ; raadpleeg in kat geval uw installmentur om de warmtewisselaar te lately reinigen.
• Elektrische boiler A.C.I.: na het onderbreken van de stroom blijft het groene A.C.I. contrôlelampje in werkigijken (batterij); het risico op een elektrische schok is onbestaand.

Controleer regelmatig of het groene controleampje in werking zichn. (zie p. 52).

• De volgende onderdelen können verrangen worden:

• De elektronischethermostat (control board)

• De printplaat
• De temperatuursensor
• De verbessard, eventuele samen met het verwarmingslichamaam (bij boilers met eenACI)
• De pakking,
• De batterij (accu)
  -Dekap
• Het contrôlelampje vankleine modellen

Wordt het verwarmingslicham verrangen of de boiler geopend, dan要去 de pakking systematisch worden verrangen. Om de waarstand van boilers met een geblindeerde waarstand te verrangen is hetoodzakelijk de boiler af te tappen. Alleen een bekwaam technicus mag defecte onderdelen verrangen door originele onderdelen van de constructeur.

• Ontsnapt er voortdurend damp of kokend water uit de aftapgoot of bij het openen van een warmwaterkraan, onderbreek de stroomtoevoer van de boiler (bij toestellen met een warmtewisselaar, eveneens de toevoer van het primair circuit)... VOORKOM AFER-SALES SERVICE.

NL

Onderhoudshandleiding

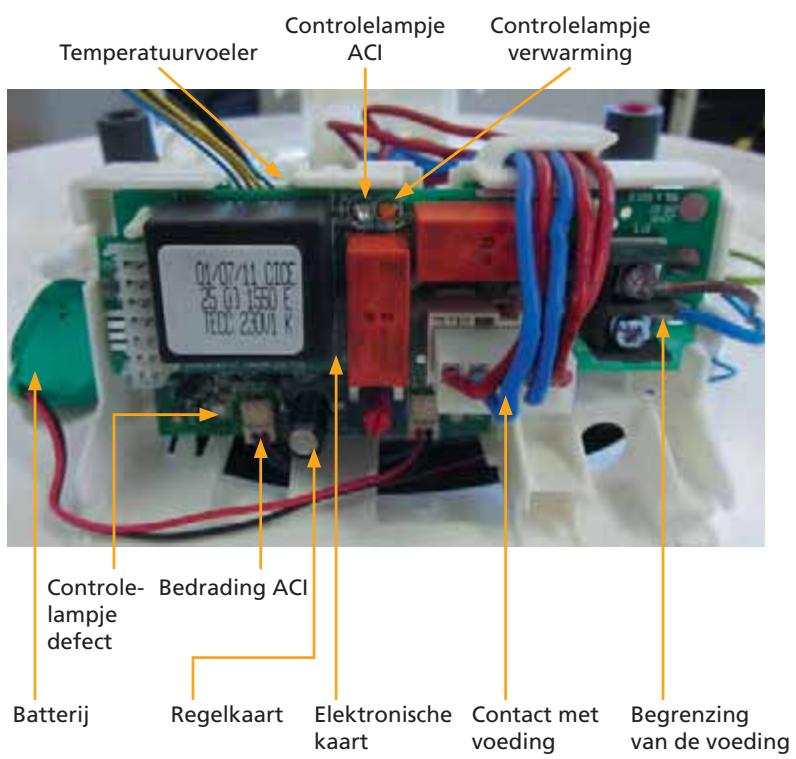

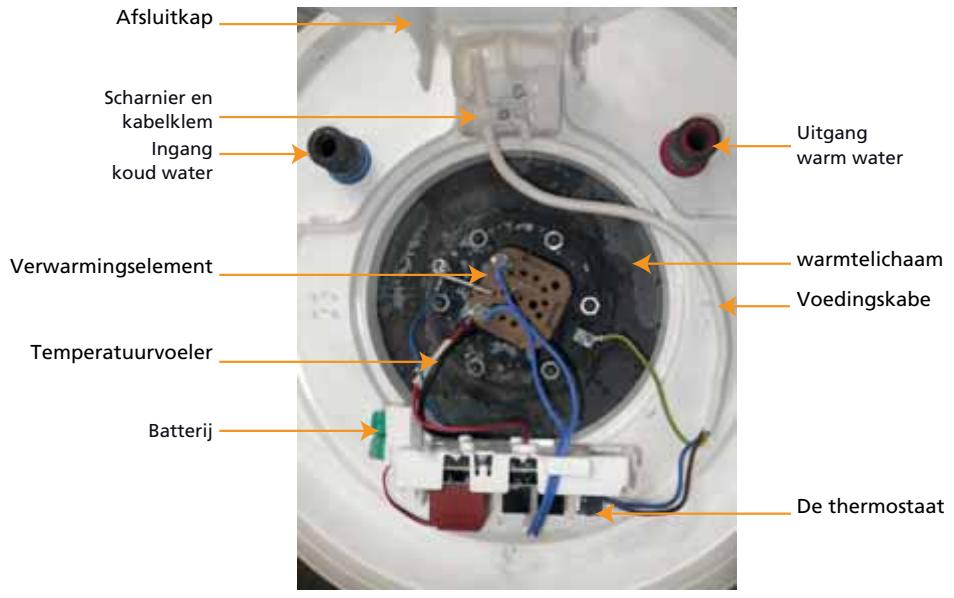

2.2 Beschrijving van de onderdelen

Onderdelen van een verticale wandboiler

• 75 / 200 liter :

• 50 liter :

NL

Onderhoudshandleiding

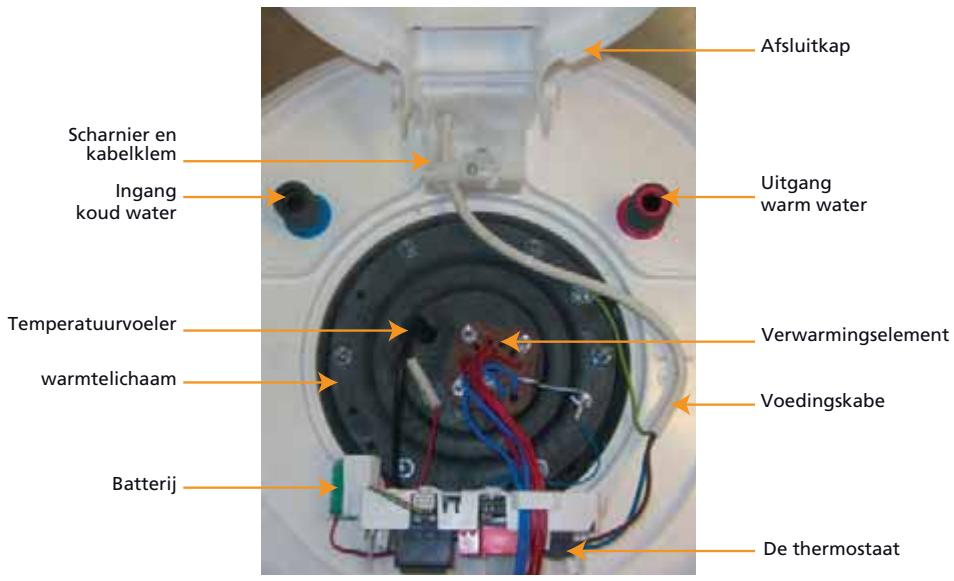

Onderdelen van de boiler op voet en van een horizontale wandboiler
Batterij
Dethermostat
Voedingskabel

NL

Onderhoudshandleiding

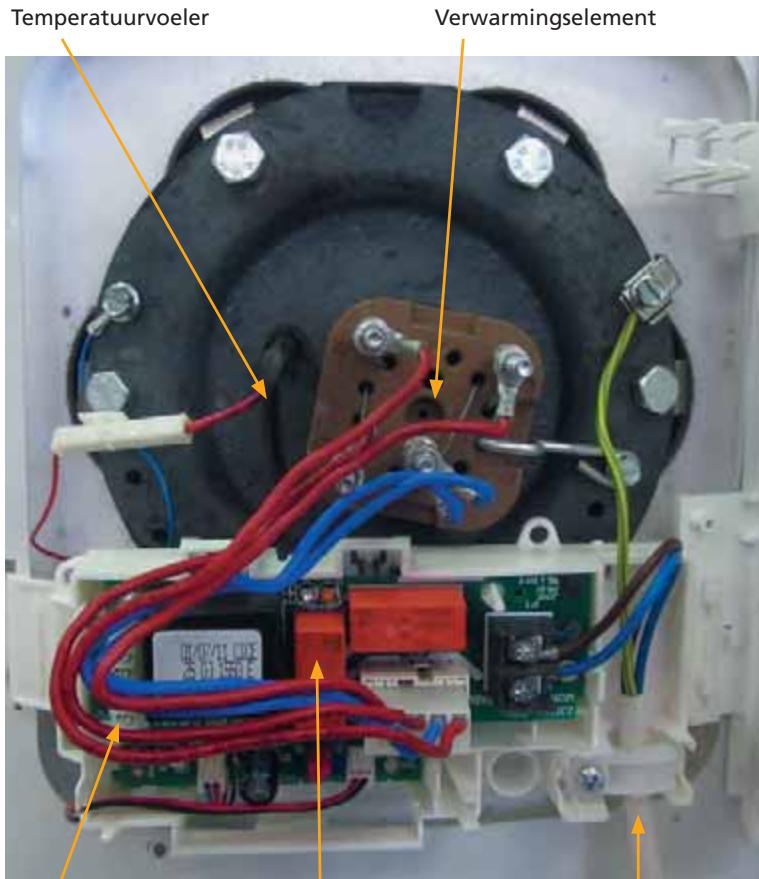

Onderdelen van de thermostat

NL

Onderhoudshandleiding

2.3 Onderhoud door een gekwalificeerd persoon

De te volgen procedure voor het ontkalken van de boiler is als volgt :

1. Onderbreek de elektrische stroomtoevoer.
2. Draai de bevestigsschroeven los en haal de beschemkap weg.

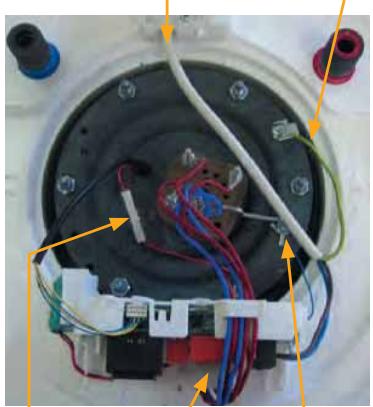

3. Maak de voedingskabel van de thermostat loes en verwolgens de aardedraad die met de ketel verbonden is.
4. Maak de verbinding los+tussen het verwarmingselement en de elektronische kaart.
5. Verbreek de verbinding:tussen de rode draad en de schakelaar en draai de kabelschoen los van de blauwe draad.

6. Klip de kaartsteun los door :

7. het waar voren te halen in de verticale wandmodellen

8. los te klippen van de bekleding van de verticale modellen op voet of van een horizontaal wandmodel

Vertical wandmodel
Vertical op voet / frizontaal wandmodel
Voedingskabel
Aardedraad
Schakelaar
Kabelschoen blauwe draad

Schakelaar
Voedingskabel
Schakelaar rode draad
Schakelaar rode draad

NL

Onderhoudshandleiding

1. De ketel legen en het verwarmingselement is zijn geheel demonteren (zowel het verwarmingselement als de buis).
2. De kalkaanslag in de vorm van modder of kalklagen onderin de ketel verwijdenen en de binnenkant zorgvuldig reinigen. Niet proberen de kalk van de wand af te kraben of er af te tikken: u riskeert de binnenwand van de boiler te beschadigen.
3. Het is nicht nodig de hybride anode te inspecteren of te verrangen.
4. Het verwarmingselement en -buis terugplaatsen en waar bij een neue afsluitring gebruiken: de moeren geleidelijk Niet te veel vastdraaien (gekruiste bevestiging).
5. De boiler vullen en waar bij een warmwaterkraan open latent staan: als er water uitkomt is de boiler vol.
6. Controlleren of er geen water uit de boiler kommt bij de aflsuitring. Pas daarna de thermostat terugplaatsen in de tegenovergestelde volgorde als vermeld hierboven.
7. De boiler waar aansluien op de elektriciteitsnet.
8. De volgende dag opniewe de goede afldichting bij.

3. Storingsherkenning

3.1 Herkenning storingen door gebruiker : het functioneren van controelampje

Controleampje	Stand van het controelampje	Betekenis	Opmerking
Controleampje verwarming Oranje	Brandt constant (oranje)	Normaal gebruik : - Water worden verwarmd - Bescherming gegen corro-sie gewaarborgd	Het apparaat is aangesloten op elektriciteit
Controleampje ACIGroen	Brandt constant (groen)	Normaal gebruik bij daluren/permanent : - Warm water beschikbaar - Bescherming gegen corro-sie gewaarborgd	Het apparaat is aangesloten op elektriciteit
	Langzaam knipperend (Groen)	Normaal gebruik (geen abonnement op pick- en daluren) : - Warm water beschikbaar - Bescherming gegen corro-sie gewaarborgd	Het apparaat werkt op batterij
	Snel flickkeren (groen)	Abnormaal functioneren	Neem contact op met uw installateur of met uw leverancier
Uit	Lampje uit	Abnormaal functioneren	Geen verbinding met elektriciteit
			- Probeer de boiler via een an- dere schakelaar in de meterkast te latent functioneren en/of - Controleer de elektrische stop ▷ Als het controelampje Niet gaat branden, neem dan contact op met uw installateur of leverancier

NL

Onderhoudshandleiding

3.2 Controle door installer: controleampje kaart

Gevaar van Niet beschermde onderdelen die onder spanning staan.

Controleampje defect	Stand van het controleampje	Betekenis	Opmerking reparatie
Rouge	1 knipperend 3s	Fout 1: batterij werkt nicht meer	Batterij verwangen
	3 knipperend 3s	Fout 3:thermostaatvoeler werkt nicht	Thermostatvoeler verwangen
	6 knipperend 3s	Fout 6:Anticorrosiebeschemings- system werkt nicht goed	Er zit kortsluiting in het system : - Verwarmingselement verwangen
	7 knipperend 3s	Fout 7:waarschuwing voor "droog verhitten"	Geen water in de boiler : - Vul de boiler met water
			Water dat te weinig geleidt (zacht water) : - Neem contact op met uw installateur of uw leverancier
		Fout 7:Anticorrosiebeschemings- system werkt nicht goed	Systeel in open circuit : - verfiëren van bedrading met schakelaars - als klacht blijft bestaan, het verwarmingselement verwangen

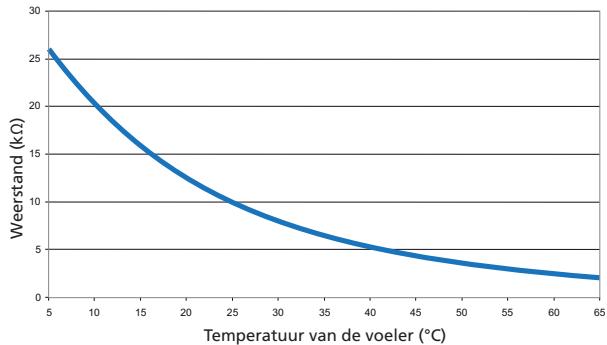

3.3 Controle van de thermostatvoeler

De thermostaatvoeler kan indien nodig met een ohmmeter gecontrolererd worden :

• zusammen witwe blauwe draden: watstand < 10 ohm
• zusammen de twee gele draden: zich bijgaand overzicht van waarstandengegelateerd aan de temperatuur

Verhouding tussen waarstand van de thermostaatvoeler en de temperatuur

NL

Onderhoudshandleiding

Garantie – Dienst na verkoop – Overeenstemming

dit toestel is conform de volgende richttijnen

2004/108/CE elektromechanische compatibiliteit
2006/95/CE laagspanning.

1. Garantiebepalingen

De boiler要去cken geinstalleerd door een erkende installmenteur volgens de waarvoort geldende normen en once technische voorschriften.

Hij moet normala gebruikt worden en regelmatig door een daartoe gekwalificereerd persoon onderhonden worden.

Onder deze voorwaarden, omvat once garantie de verranging of gratis levering aan de leverancier van de oorspronkelijke onderdelen waarvan once technische Dienst vaststelt dat ze defect�n en eventueel van het apparaat, met uitzondering van arbeidsloon en transportkosten, evenals van schadevergoeding en verlenging van de garantie.

Onze garantie gaat in op de datum waarop het apparaat is geinstalleerd (volgens de rekening van de installateur of de aankoopfactuur). IndienDEXE REKENingen Niet aanwezig+zijn, geldt de datum van fabricage zoals vermeld op het typeplaatje van de boiler, vermeerderd met 6 maanden.

De garantie van het te verrangen onderdeel of apparaat (onder garantie) eindigt tegelijerkijd met dat van het verrangen onderdeel of apparaat (het eerste gefactureerde material).

De onderhavige garantiebepalingen sluiten een beroep van de koper op de wetgeving met betrekking tot verborgen gebreken Niet UIT.

Een defect onderdeel geeft geen enkelrecht op de verwangting van het apparatus.

De after-sales service garandeert de aanwezigheid van alle onderdelen van het apparaat gedurende 10aar.

Een apparaat dat möglich schade heeft veroorzaakt要去 nicht verwijderd worden voor de komst van schadesdekundigen; het slachtoffer van de schade要去 zich verzekering waarschuwen.

2. Geldigheid van de garantie

Uitgesloten van deze garantie zijn gebreken als gevolg van :

2.1 Ongewone omgevingsvoorwaarden

• Schade als gevolg van schokken of vallen tijdens het vervoer na aflevering uit de fabriek.
• Plaatsing van het apparaat in een Niet vorstvrijne ruimte of in een ruimte onderhevig aan slechte weersomstandigheden (vochtige, Niet geventileerde ruimtes, aanwezigheid schadelijke stoffen).
• Gebruik van water dat Niet voldoet aan de normen m.b.t. gehalte aan chloor, sulfaat, kalk, watstand en TAC.
• Hardheid van het water < 15^ f .

NL

Onderhoudshandleiding

• Elektrische voeding is onderhevig aan frequente overdruk (via het net, bliksem...), elektrische voeding Niet conform met minimale en maximale drukwaarden en frequencies (NF norm EN 50160).
• Schade als gevolg van Niet te vinden problemen als gevolg van deplaatsing (moeilijk toegankelijkde plaats) en die vermeden hadden konden worden door een onmiddellijke reparatie van apparaat.

2.2 Een installmentie Niet in overeenstemming met de waarvoort geldende regels, normen en gebruiken

• Afwezigheid of verkeerde montage van een nieuwe beveiligingsgroep in conformiteit met de norm EN1487, wijziging van de belasting; hetrechtstreeks aansluiten van de boiler op een hydraulisch system dat het functioneren van de beveiligingsgroep belemmert (drukregelaar, afluitkraan...).
• Afwezigheid van beschermingshoezen (ijzer, staal of isolatiematerialial) op de warmwaterleidingen waardoor corrosie op kan treden.
• Foutieve elektrische aansluiting: Niet in overeenstemming met de waarvoord geldende normen, geen correcte aarding, geen correcte bedrading, elektrische verlengsnoeren, het Niet in acht nemen van de door de fabrikant voorgeschreiben aansluitingsvoorschriften.
• Plaatsing van het apparaat Niet conform met de installmentevoerschriften.
• Abnormale corrosie van de doorlaatpunten (voor warm of koud water) als gevolg van een Niet correcte hydraulische aansluiting (slechte afdichting) of als gevolg van de afwezigheid van dielektrische isolatie (direct contact tussen ijzer en koper).
• Afwezigheid of nicht correcte montage van de elektrische beschemkap.
• Afwezigheid of verkeerde montage van de kabeldoorgang.
• Een val van het apparaat als gevolg van ongeschikte bevestigingspunten.

2.3 Slecht onderhoud

• Abnormale kalkaanslag op verwarmingselementen of beveiligingsorganen.
• Een gebrek aan onderhoud aan de beveiligingsgroep die zich manifesteert in overdruk.
• Vervanging van oorspronkelijke onderdelen zonder toestemming van de producent of gebruik van Niet bij de producent bekende onderdelen.

3. Dienst na verkoop

De volgende onderdelen können verrangen worden :

• De deurdichting
• Dethermostat
• De verbessard
  Hulsel voor de waterdstand
  Veiligheidssonde
• batterij

Gebruik alleen door de after-sales service geadviseerde onderdelen.

Preciseer bij elké bestelling de code van de boiler en het serienummer (in kader) zoals vermeld op het typeplaatje dat is bevestigd in de buurt van de elektrische onderdelen.

Voor elke reparatie van het product要去 de hulp van een daartoe gekwalificerd persoon ingeroepen worden.

NL

Onderhoudshandleiding

4. Aanbevelingen van GIFAM

Aanbevelingen goedgekeurd door de Groupe interprofessionnel des fabricants d'appareils menagers (GIFAM) over de juiste installering en het juiste gebruik van het apparaat.

4.1 Toepassingen

Aard van het product

• Dit apparaat is exclusief bedoeld voor het verwarmen van leidingwater, met uitsluiting van elke andere vloeistof.

Normaal gebruik

• Neem contact op met een erkend installer, wonneer het apparaat Niet goed functioneert.
  Zet een leeg apparatusat Niet onder spanning.

Verbrandingen en bacteriën

• Om gezondheidsredenen要去h water op een hoge temperatuur bewaard worden. Die temperatuur kan brandwondenveroorzaken.
• Neem de gebruikelijkke voorzorg inucht (mengkranen...) om elk incident bij het watertappen te vermiijden. Wanner u enigeijd geen warm water heeft gebruikt, maar dan eerst de kraan eenijdje lopen.

4.2 Onderhoud

• Regelmatig het correct functioneren van het hydraulische verilgheidssysteme-controlleden volgens de voorschriften van de fabrikant.
• Elke reparatie kan slechts plaats vinden als het apparaat Niet onder spanning staat.

4.3 Wijzigingen

Wijzigingen van het apparaat zichniet toegestaan. Elke verranging van onderden moet verricht worden door een waarvoorgekwalificeceerd iemand en met onderden geleverd door de fabrikant.

4.4 Levenseinde

• Het apparaat ledigen en de stroom uitschakelen alvorens het te demonteren.
• De verbranding van bepaalde componenten kan giftige gassen vrij make, het apparaat dus Niet verbranden.
• Niet uw boiler in de vuilnisbak gooien, maar zet het op eenplaats togetwezen voor dit doel (collectie punt) waar het kan worden gerecycleerd.

INFORMATIONS APRES-VENTE (France uniquement) :

QUE FAIRE EN CAS DE PANNE ?

• De durun van de garantie bedraagt twee jaar gerekend vanaf de datum van instalatie of aankoop en zal nooit langer kennen waar 30 maanden gerekend vanaf de datum van fabricage in het geval de nodige bewijsstukken ontbreken.
  SAUTER zal de als defect erkende onderdelen verrangen of leveren met uitsluiting van schadevergoedig.
• Beschadigingen die voortvloeien uit een nicht conforme installmente, uit een abnormally gebruik of uit het nicht inachtnemen van de voorschriften vermeld in de handleiding worden noet Door de garantie gedekt.
• De bepalingen van deze garantievooraarden sluiten nicht voordeel ten goede van de koper uit, noch de wettelijk garantie met betrekking tot verborgen gebreken en founten welke hoe dan ook van toepassing zijn volgens de voorwaarden beschreiben in artikelen 1641 en volgende van het Burgerlijk Wetboek.
• Dit garantietbewijs alleen in geval van klachten aan uw verdeler of installmenter overleggen en er de aankoopfactuur bijvoegen.

Ingeval van een storing, bel : [phone]

maandag tot vrijdag van 8.00 tot 12.30 en 13.30 tot 18.00

CUVE

PIECES ÉLECTRIGUES

Stempel van de handelaar
