GEBRUIKSAANWIJZING HMSF DIMPLEX
Fliesen als Oberbelag
Deze aanwijzing要去 voor begin van de installmentwerken zorgvuldig gelezen worden!
De elektrische aansluiting moet door een bevoegdevakman uitgevoerd worden.
Belangrjke montageaanwijzingen
- Voor de installmentie要去en de geldige VDE-bepalingen nageleefd worden, in het bijzonder DIN VDE 0100, Deel 520 A3.
- Controlleren of de leveromvang en de accessoires met de planning overeenstemmen.
- De ondergrond moet stevig en trillingsvrijnj+zijn.
- Even warmte-isolatie onder de ondergrond is absolut noodzakelijk wonneer gegen de grond resp. boven nicht verwarmde ruimtes geinstalleerd worden
- Tijdens het ontwerp van de verwarmingsmatten verzekeren dat zelfklevende verwarmingsmatten met het kunststof rooster maar beneden geleverd worden. Niet zelfklevende verwarmingsmatten要去en met het kunststof rooster� boven gelegd worden.
- Tegellijm, flexmortel resp. nivelleermassa要去 voor de vloerverwarming geschikt zich.
- De verwarmingsmatten, de verwarmingsleiding en de leidingmoffen要去en volledig in de kleefmortel ingebed worden.
- De verwarmingsleiding Niet buigen.
- Verwarmingsleidingen mogen nicht met elkaar in contact komen of elkaar kruisen. Minimum afstand 6 cm.
- Verwarmingsleidingen nicht over uitzettings- en schijnvoegen voeren.
- De verwarmingsleiding Niet inkorten of direct aansluten.
- Bij de installmentie要去 als bescherming gegen indirect contact een foutstroomschakelaar (FI ≤ 30 mA) voorzien worden.
- De geldige VDE- en TAB-voorschriften要去en nageleefd worden.
- De laagste installmentatemperatuur van de verwarmingsmatten bedraagt 5^ , de maximum toegelaten oppervlaktemperatuur bedraagt 80^ .
- Indien de aansluitingen van een verwarmingsmat voor de voeding van andere verwarmingsmatten gezruikt worden, dan bedraagt de maximum toegelaten stroom 16 A.
Toepassingsgebied
De zeer vlakke verwarmingsmat worden als tempereerverwarming gebruikt en direct onder de vloerbedekking gelegd. De verwarmingsmat is als bijkomende verwarming of als volledige verwarming geschikt (rekening honden met de vereiste warmte!). Door haar geringe hoogtemaat van ongeveer 3-4 mm worden deze verwarmingsmat vooral bij renovatie van badkuipen, douches, keukens, enz. gebruikt.
Maximum dikte van de vloerbedekking
Tegels 30 mm =1,00 W/mK
Verwarmingsmatconstructie HM TS
De verwarmingsleiding bestaat uit twee parallel lopende verwarmingsgeleiders met bijkomende gemeenschappelijk veiligheidsgeleider en buitenmantel. Op een uiteinde van de verwarmingsmat zijn de twee verwarmingsgeleiders met elkaar verbonden, op het andere uiteinde bevindt zich een gemeenschappelijk koelleding met veiligheidsaarddraad en met kleuren gekenmerkte (blauw en zwart) geleiders.
Dankzij deze eenzijdige aansluit is een zeer eenvoudige installmentie möglich.
De koelleiding kan door middel van speciale accessoires verlngd worden.
Verwarmingsmatconstructie HM SF
De verwarmingsleiding is lusvormig op een kunststof netwerk aangebracht, zodate er een verwarmingsmat met de vooraf bepaalde afmetingen ontstaat. Aan beiden uiteinden van de verwarmingsmat resp. van de verwarmingsleiding bevindt zich telkens een met kleuren gekenmerkte koelleding (blauw en zwart) voor aansluiting op de verzorgingsspanning.
De koelleidingen können door middel van speciale accessoires verlngd worden.
Het installmenteoppervlak voorbereiden
Voordat de verwarmingsmat gelegd worden要去 het installmentieoppervlak gecontroleerd worden. Eventuele scheuren要去 met epoxidehars hersteld worden. Verzekeren dat binnen het installmentieoppervlak geen voorwerpen met scherpe kanten uitsteken die de verwarmingsmat konnen beschaden. Op alle wanden, zuilen, enz.要去 een isolatiestrook (schuimstof dikte ongeveer 8 mm) bevestigd worden.
Aanwijzingen voor de installmentie

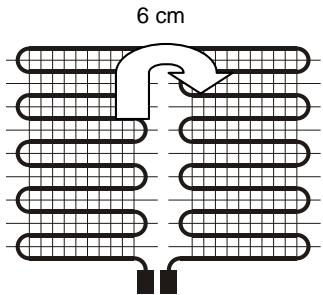

Zelfklevende verwarmingsmatten met het kunststof rooster waar beneden, Niet zichklevende verwarmingsmatten met het kunststof roosteraar boven op de vloer in overeenstemming met het installmentieplan uitleggern. De in het plan vastgelegde vom wordt bereikt door het kunststof rooster op de voorziene wendplaats door te snijden.
Zoveel möglichk verwarmingsmatten van hetzelfde formaatplaatsen om het gewenste vloerverwarmingsvlak te verkrijgen.
Opgepast! De verwarmingsleiding nicht beschadigen. Op de snede worden de verwarmingsmat omgebogen en parallel ten opzichte van de eerste baan gelegd.
De minimum afstand van 6 cm:tussen de verwarmingsleidingen naleven!
De aansluiteinden (koelleidingen) worden naast de verwarmingsmatten maar de aansluitdoos gevoerd. Het is verboden om de verwarmingsmatten te kuisen! Tijdens de installmentewerken要去 verzekerd worden dat de verwarmingsmatten indien möglichniet betreden worden.
Voordat de verwarmingsmat ingebed worden要去 een isolatiecontrole plaatsvinden,要去 de watertand van de verwarmingsmat gemeten en in het keuringsrapport genoteerd worden.
De producten die nodig zijn om de verwarmingsmatten te verwerken worden door verschillende fabrikanten aangeboden. Gelieve de verwerkingsrichtijnen van de fabrikanten in acht te nemen.
Installatie op cementestrik
- Een primer op de ondergrond aanbrengen en lien drogen.
- De zichklevende verwarmingsmat op de ondergrond bevestigen en met flexmortel of nivelleermassa afdekken. Als alternatif eerst flexmortel aanbrengen en de verwarmingsmat met het betreffende rooster maar beneden in het mortelbed drukken.
- Wanner geen zichklevende verwarmingsmatten gebruikt worden, flexmortel aanbrengen en de verwarmingsmat met het kunststof rooster maar boven in het mortelbed drukken.
- Het mortelbed en eventueel de niveleermassa latent drogen.
- Oneffenheden met niveleermassa compenseren en lien drogen.
Installatie op keramiek bekleding, kunst- of natuursteenplaten
Bestaande bekledingen要去 stevig kleven. Verontreinigungen zoals bijvoorbeeld was of vet met een voor het huishouden geschikt reinigingsmiddel of een ontoliemiddel verwijderen. Verder gaan zoals beschreiben onder "Installatie op cementestrik" (zie boven).
Installatie op anhydriestrik
Anhydriestrik moet droog+zijn, maximum vochtigheid 0.5% .Indien nodig, het oppervlak polijsten.
Zelfnivellerende cementestrik aanbrengen en voldoende latendrogen. Verder gaan zoals beschreiben onder "Installatie op cementestrik" (zie boven).
Installatie op houten vloerplanken en houtspanplaten
De grond moet trillingsvrij en droog+zijn. Verontreinigingen zoals was of vet met een voor het huishouden geschikt reinigingsmiddel of ontoliemiddel verwijderen.
Op houten vloerplanken moeten dragerplaten van harde schuim of polyester persvezelplaten vastgeschroefd of gekleefd worden. Verwarmingsmatten op houten ondergrond moeten in nivelleermassa of flexmortel ingebed worden.
Verder gaan zoals beschreiben onder "Installatie op cementestrik" (zie boven).
Bovenlaag op de vloer
Het verwarmde oppervlak mag Niet met bijkomende bekledingen (bijvoorbeeld tapijten) bedekt worden.
Keramiek tegels en natuursteen zijn bijzonder goed geschikt voor vloerverwarmingen, maar ook textiel-, kunststof- en parketbekledingen können gebruikt worden. De bovenlaag op de vloer moet in het algemeen met een kleefstof bevestigd worden die geschikt is voor vloerverwarming.
Tegels als bovenlaag
De tegels met flexmortel leggen, daarna de uitstekende isolatiestroken afsnijden.
De voegen in de tegels opvullen, de randvoeg met silicone elastisch tot stand brengen.
Textiel of PV bovenlaag
Bij textiel of PVC bovenlaag moet de mat met minstens 10 mm flexibele nivelleermassa als Mechanische bescherming overdekt worden.
Permanente temperatuurbestendigkeit van de nivelleermassa: minimum 50^ .
Installatie
De installmentie van de elektrische verwarming mag alleen dooreen bevoegde elektrischevakman gebeuren.
Voor de verwarmingsinstallatie要去en scheidingsinrichting van het net voor alle polen met een contactopeningsbreedte van minimum 3mm per pool voorzien worden.
Als bescherming gegen indirecte aanraking要去en foutstroomschakelaar (FI ≤ 30 ~mA) voorzien worden.
De bodemvoeler van de temperatuurregelaar moet in een aan een kant gesloten veiligheidsbuis direct in de verwarmde vloer gevoerd worden. De bodemvoeler moet in het middenussen de verwarmingsgeleiders geplaatst worden.
De koelleidingen van de verwarmingselementen要去en in de overgangszone van bodem tot wand tot aan de wandcontactdoos in een veiligheidsbuis gelegd worden.
De uiteinden van de koelleiding van elk verwarmingselement要去en op de via de regelinrichting geschakelde netspanning 230V aangesloten worden.
De beschermende omhulling van de verwarmingsmat worden met de veiligheidsaarddraad verbonden. Zie in dit verband ook het deel "Aansluiting van de koelleidingen".
- Verwarmingsmat
- Bodemvoeler, in de veiligheidsbuis gelegd
- Aansluitdoos
- Regeleinrichting
Aansluiting van de koelledingen

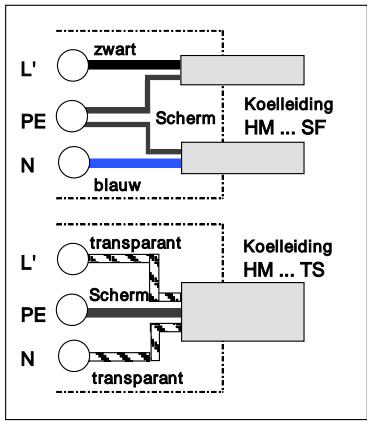

De uiteinden van de koelledingen worden in de aansluitdoos op de wand in overeenstemming met het schema hier beneden aangesloten.
Opgepast!
De aansluiting van meertere matten moet parallel plaatsvinden!
De maximaal toegelaten stroom op het schakelcontact van de regelinrichting要去 nageleefd worden!
L' Klem voor de geschakelde fase (230V) via deregelinrichting (B1) b.v. temperatuurregelaar.
PE Aansluitklem scherm van de koelleiding voor de bescherming van de leiding en FI-controle.
N Aansluitklem neutrale geleiding van de koelleiding.
Documentation
Aan de exploitant van de installmentie要去en de volgende documenten overhandigd worden:
- Installatieaanwijzing met ingevuld keuringsrapport,
- Revisieplan met positie van de verwarmingsmatten, temperatuurvoelers en instelvlakken evenals verplaatsingsplaatsen van de verwarmings- en koelgeleiders.
- Beschrijving van de opbouw van de vloer.
Temperaturregeling
Voor de regeling van de vloer- resp. kamertemperatuur staan regelaars ter beschikking, zowel in verborgen als nicht verborgen uitvoering. In kamers met meerde warmtebronnen (bijvoorbeeld badkamers) mogen alleen vloertemperatuurregelaars gezruikt worden. Voor een exacte temperatuursturing kan een schakelklok in de vloerverwarming geinstalleerd worden. Als alternatif zijn vloertemperatuurregelaars met programmeerbare daaltijden en daaltemperaturen verkrijngbaar.

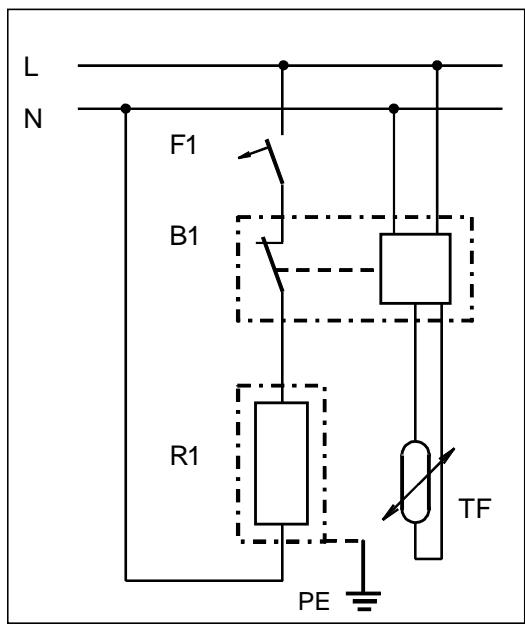

B1 Regelinrichting
F1 Zekering
L Fase 230V~
N Nulgeleider
PE Veiligheidsgeleider voor scherm
R1 Verwarmingsmat met omhulsel
TF Bodemvoeler
Voorbeeld vloeropbouw en elektrische installmentie
- Ruwe vloer
- Eventueel dampblokkering
- Trapsolatie, Warmte-isolatie
- Folie
- Estrik
- Nivelleerplamuurmassa temperatuurbestendig
- Kleefmadel voor dunne mortelbedden, temperatuurbestendig
- Verwarmingsmat
- Bodemvoeler
- Tegels
- Permanent elastische voegafdichting
- Flint
- Veiligheidsbuis voor de aansluitleiding
- Veiligheidsbuis voor de temperatuurvoeler
- Aansluitdoos
- Muur
- Legedoes diep, temperatuurregelaar
Keurings- en opwarmingsprotocol
Object:
Datum van installment:
Toegelaten elektrischevakman:
Datum van inbedrijfstelling:
| Verwarmings-element-nr. | Totale freundlichkeit (k) | Isolatiewerstand (k-Ohm) | ||
| voor de inbauw | na de inbauw | voor de inbauw | na de inbauw | |
Belangrijke aanwijzing voor de garantie!
De bevoegde vakhandelaar informeert u graag over de garantievooraarden. Omrecht te hebben op de garantie is absolutut de verkoopbewijs met datum en het ingevulde keurings- en opwarmingsrapportoodzakelijk.
Aanwijzingen voor het verwijderen
Het product mag Niet met het algemene huisvuil verwijderd worden.
