MANUAL DE USUARIO HMSF DIMPLEX
jAntes de proceder a la colocacion, es imprescindible leer estas instrucciones!
La connexion électrique debe ser realizada por un electricista professionnel.
Indicaciones importantes para el montaje:
- Para la colocacion se Tiene que Cumplir las dispositionses VDE en vigor, en particular, la norma DIN VDE 0100, Parte 520 A3.
- Compruebe el ambito de suministro y los accesos con Respecto a su coincidencia con la planificacion.
- El sueño sobre el que se coloca la esterilla calefactora debe ser firme y libre de vibraciones.
- Es imprescindible disponible de un aislamento tírmico bajo del fondo cuando la colocación se realiza sobre sueños de tierra o encima de estancias no calefactadas.
- A los efectos de dimensionado de la esterilla calefactora se deben prestar atencion a que las de tipo autoadhesivo secoloquen con la rejilla de plastico apuntando hacia abajo.
- El cemento cola, el flex y el nivelador deben ser indicados para la colocacion de calefactions de sueño.
Las esterillas, conduccciones y empalmes seienen queluckir por completeo en el cemento cola.
Las conduccciones electrolycas no se deben doclar.
Las conduccciones electricas no se deben tocar ni cruzar. Distancia minima: 6 cm. - No tender las conduccciones electricas no se deben tender encima de juntas de dilatabacion o falsas.
Las conduccciones electrolycas no se debenURTAR, sino que se tienen que conectar directamente. - En concepto de proteccion contra los contactos indirectos, la instalacion debe prever un interruptor de corriente de defecto (FI≤ 30mA)
- Se gibt que Respectar las normativas VDE y TAB en vigor.
- La temperatura de colocacion más bajo de las esterillas calefactores, es de 5^ , la(Maxima)temperatura superficial es de 80^ .
- Cuando se utilizes las conexiones de una esterilla calefactora para la connexion de otheras esterillas, la maxima intensidad admitida es de 16 A.
Campo de aplicación.
La esterilla calefactora extra plana se emplea como calefacción atemperizadora y se coloca directamente bajo del recubrimiento del sueño. Está indica como sistemas de calefacción complementaria o como calefacción general (¡tener enIELDla demanda de calor!). Gracias a su reducida alta aprox.de 3-4 mm las esterillas calefactoras se utilizean especialmente en la renovacion de bños, duchas, cocinas, etc.
Grosor máximo del revestimiento del suejo:
Cerámica 30 mm =1,00 W/mK
Parquet 16 mm =0,14 W/mK
Moqueta 10 mm = 0,09 W/mK
Suelo laminado 8 mm = 0,08 W/mK
PVC 10mm = 0,23W / mK
Tipo de construcción
El sistemas de calefaction se encontrar aplicado en forma de bucles sobre un entramado de plástico, de tal modo que se conforma la esterilla calefactora en las dimensiones preestablecidas. En los dos extremos de la esterilla o del conductor calefactor se encontrar un conductor en frío identificado por-coloredores (azul y negro) para la conexión a la tensión de alimentación.
Tanto el conductor resistivo, como el frío disponen adicionalmente de una malla de protección para su conexión al conductor protector.
Preparación de la superficie de colocación.
Antes de proceder a la colocacion de la esterilla calefactora es必需ario verificar la superficie de colocacion. Las posibles fisuras o gritas seienen que sanear por medio de resina epoxi. Además, seiene que asegurar que no sobresalgan de la superficie objetos con cantos contundentes que podriandañar la esterilla.
A lo large de las paredes, columnas, etc. seiene que fjjar una banda marginal aislante (gomaespuma con un espesor de hasta 8 mm).
Indicaciones para la colocacion.

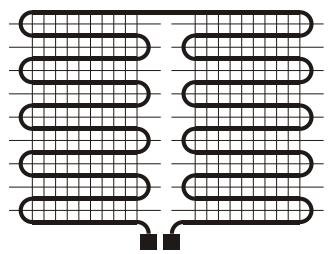

Las esterillas calefactoras autoadhesivas se colocan en el sueño según el plano de colocación con la rejilla de plástico apuntando hacía. El formattingo establishido en el plano se logra cortando la rejilla de plástico, en el punto de inflexión previsto.
Colocar los envolventes de calentimiento lo más a escala real possible bajo el control del suelo deseada.
jAtencion! No se debe dañar el conductor resistivo. En el punto de corte la esterilla se dobla y se coloca en paralelo a la banda primera.
jEsnecessaryrespectarla distanciaminimaentrelos conductores resistivos que es de6cm!
Los extremos de connexion (conductores fríos) se llevan a la caja de connexion tendidos lateralmmente a la esterilla.
jQueda permanentemente prohibido el cruzado de las esterillas calefactoras! Durante la colocacion se debe prestar atencion a no pisar la esterillas.
Antes de proceder al empotrado de la esterilla calefactora esnecessary realizar una prueba de aislamiento, medir el valor de resistencia de la esterilla e introducir este en el protocolo de ensayo.
Los productos que se necesitan para la colocacion de la esterillaienen ofertados por distinctos fabricantes. Se recomienda leer las directrices de colocacion de ellos.
Colocacion sobre solados de cemento.
- Imprimir la base ydefer que se seque bien.
- Fijar la esterilla calefactora sobre la base y cubir la por medio de mortero flexible o nivelador. De forma alternatively, se pueda aplicar en primer lugar el mortero flexible e introducir la esterilla, con la rejilla hacía abajo en el lecho de mortero.
- Dejar secar el lecho de mortero y proceder a la aplicacion de la capa de nivelacion.
- Compensar las irregularidades de la capa niveladora ydefer que seooter bien.
Colocacion sobre suelo ceramico, baldosas de piedra artificial o natural.
Los revestimientos del sueño ya existentes deben estarperfectamente adheridos. Eliminar todas las contaminaciones, como por exemple ceras o-grasa, con la ayud de limpiadorescaseros o un separator de aceite.
A continuación proceder tal y como se ha escrito en el capítulo "Colocación sobre solados de cemento (vease más arriba).
Colocacion sobre solados anhidros.
La capa anhidraDebe estar seca con una humedad maxima del 0,5% . Si Proceed,Abrir las superficie rectificando.
Aplicar el solado de cemento auto-nivelador yURTAR que este se seque bien.
A continuación, proceder tal y como se ha escrito en el capítulo "Colocación sobre solados de cemento (véase más arriba).
Colocacion sobre tablones de madera o tableros conglomerados.
El sueñoDebe estar libre de vibraciones y seco. Eliminar todas las contaminaciones, como por exemple ceras o grasa, con la ].a {. a.
Sobre los tablones de madera seienen que atornillar o pegar placas de soporte de espuma rigida o placas agglomeradas de fibras de poliéster.
Las esterillas calefactoras colocadas sobre un fondo de madera, se deben enlechar con masa niveladora o mortero flexible.
Proceder tal y como se ha indicado en el capitulo "Colocacion sobre solados de cemento (vease más arriba).
Recubrimiento del suelo.
La superficie calefactada no se debe cubir con otros recubrimientos (como por exemple alfombras).
Están especialmente indicados para las calefactions de sueño, las baldosas cerámicas y la piedra natural, although also he's been said to be a good candidate for the best way to make a good look.
Recubrimiento de baldosas.
Colocar las baldosas con mortero flex y, a continuación, recortar el borde aislante sobresaliente.
Rellenar las juntas de las baldosas y realizar la junta del borde de forma elástica con silicona.
Recubrimientos de textil o PVC.
Cuando la capa superior es de textil o PVC es preciso cubrir las esterilla por medio de una masa niveladora flexible de, por lo menos, 10mm en concepto de proteccion mecanical.
ResistenciaTERMICApermanente de la masa niveladora: Por lo menos 50^
Instalación
La instalación de la parte electrica de la calefacción debe ser realizada por un electricista profesional homologado.
Para la instalación de la calefaction se Tiene que prever un dispositivo separator de la red para todos los polos con un intervalo de abertura de contactos de, por lo menos, 3 mm por polo.
En concepto de proteccion contra los contactos indirectos la instalacion debe prever un interruptor de corriente de defecto (FI≤ 30mA)
El sensor de sueño del regulatorístico se Tiene queEARve de forma directa al sueño calefactado, en el interior de un tubo protector cerrado por uno de los extremos. Posicionar el sensor de forma centrada entre los dos conductores resistivos.
En la zona de transmisión entre el suelo y la pared, hasta la caja de conexiones, los conductores fríos de las esterillas seienen queEARvar enelinteriorde un tubodeproteccion.
Los extremos del conductor frío de las esterillas se tienen que conectar a la tension de red de 230V~ que se conecta a工程技术 del elemento regulator.
La malla de proteccion de la esterilla se conecta al conductor de proteccion. Vease también el capitulo
"Conexión de las conduccciones frías".
- Esterilla calefactora
- Sensor del sueño colocado en tubo protector
- Caja de conexión
- Dispositivo regulator

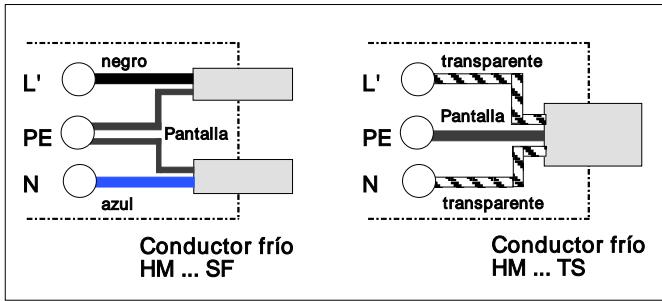

Conexión de las conducciones frías.
Los extremos de las conduccciones frías se conectan a la caja de conexiones de la pared según el esquema que se muestra a continuación.
Atencion!
iLa connexion de varias esterillas calefactoras se hace en paralelo!
jLa intensidad maxima en el contacto de conmutacion del elemento regulator se Tiene que respetar!
L' Borne para fase conectada (230V) a trovés del elemento regulator (B1), p.ej. regulator de temperatura.
PE Borne para el apantallado del conductor frío para la protección y el diferencial.
N Borne para el neutro del conductor frio.
Documentación,
Al operador de la instalación se le Tiene que Facilitar lasuma documentacion:
- Instruetiones de colocacion con el protocolo de ensayo debidamenteFUL,
- Esquema de revisión con la ubicación de las esterillas calefactoras, del sensor de sueño y+puntos de colocación, asi como los+puntos de unión de los conductores caliente y frío.
- Descripción de la estructura del sueño.
Regulación de la temperatura.
A los efectos de regulación de la temperatura del sueño o de la estancia, se dispone de reguladores para su colocación sobre pared o emparedada. En las estencias con varias fuentes de calor (p.ej. cuartos de bano) sólo se pueda usar los reguladores de temperatura del sueño.
Para un control temporizzato de las temperatasuras se pueda dotar la instalacion de la calefacion del suejo con un reloj programador.

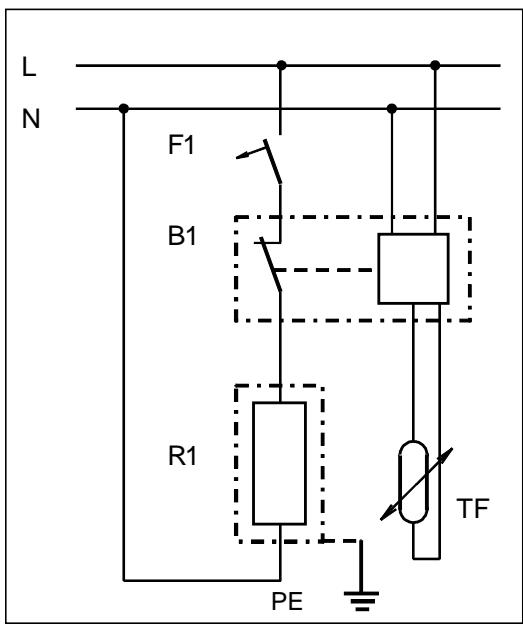

B1 Elemento regulator
F1 Fusible
L Fase 230V~
N Neutro
PE Conductor protector para la pantalla
R1 Esterilla calefactora con malla de proteccion
TF Sensor de suelo

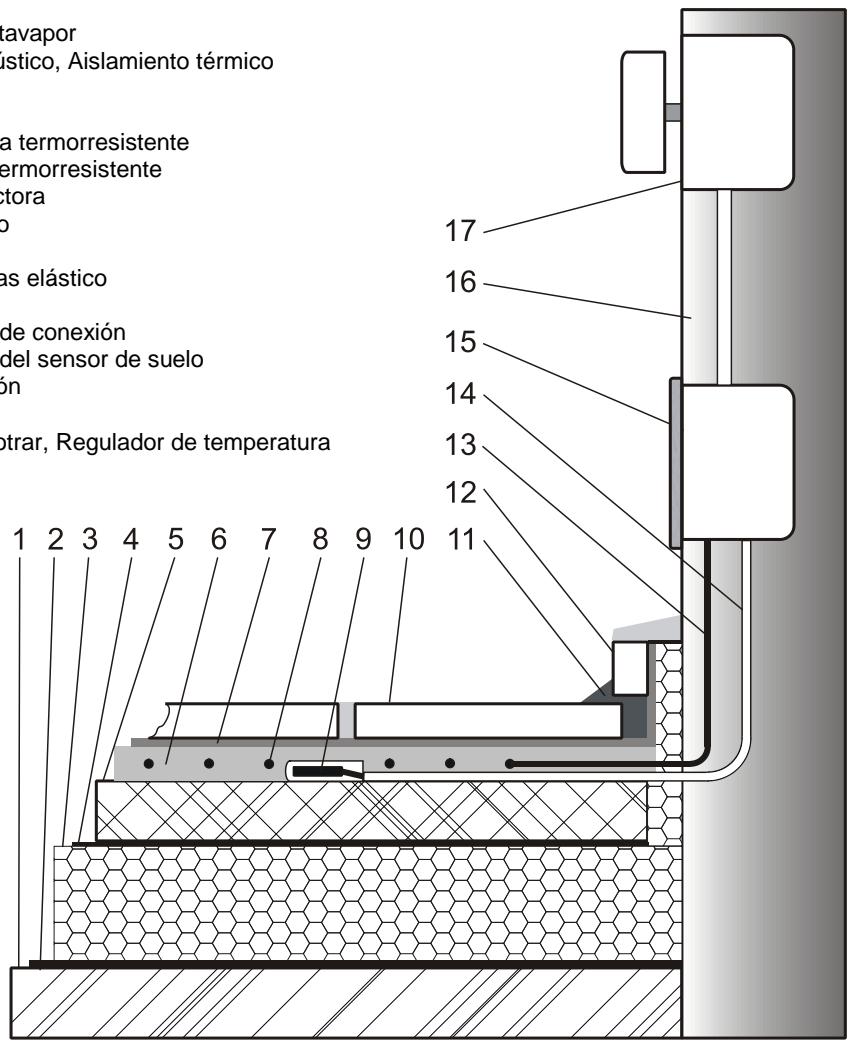

Ejempio estrutura del suelo e instalacion elctrica
- Suelo deoba
- Si proceeds, cortavapor
- Aislamento acústico, Aislamento tírmico
- Lámina
- Solado
- Masa niveladora termorresistente
- Cemento cola termorresistente
- Esterilla calefactora
- Sensor de suejo
- Baldosas
- Sellado de juntas elástico
- Zócalo
- Tubo protector de conexión
- Tubo protector del sensor de sueño
- Caja de conexión
- Pared
- Caja para empotrar, Regulador de temperatura
Protocolo de ensayo y calentamento
Objeto:
Dia de colocacion:
Electricista homologado:
Dia de puesta en service:
| Esterilla N° | Resistencia total (Ohm) | Resistencia del aislamento (k-ohmios) | ||
| Antes del montaje | Después del montaje | Antes del montaje | Después del montaje | |
jNota importante para la garantía!
Con mucho gusto, su distribuidor oficial le informará sobre las conditiones de garantía. Para hacer valer los derechos de garantía es imprescindible presentar el justificante de compra con Fecha y el protocolo de ensayo y calentimiento, debidamente cumplimentado.
Notaparaleariminacion.
El producto no debe ser eliminado jusqu con los residuos domesticos.
