GEBRUIKSAANWIJZING TRP 741 O L SCHOLTES

Gebruiksaanwijzing KOOKPLAAT Inhoud Gebruiksaanwijzing,1 PAS OP,2 Beschrijving van het apparaat-Bedieningspaneel,6 Installatie, 76 Starten en gebruik, 79 Voorzorgsmaatregelen en advies,82 Onderhoud en verzorging,83 Technische beschrijving van de modellen,84

• PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. • Zorg ervoor de verwarmende elementen niet aan te raken. • Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. • Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder adequaat toezicht zijn, of mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigingsen onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht. • PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. • U moet NOOIT proberen een vlam/ brand te blussen met water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken. • PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen. • PAS OP: Als het oppervlak van de glaskeramische kookplaat gebarsten is, moet u het apparaat uitschakelen om te voorkomen dat u een elektrische schok krijgt. • Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat. • Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

NL Beschrijving van het apparaat Bedieningspaneel

Het bedieningspaneel dat hier wordt beschreven en afgebeeld geldt alleen als voorbeeld: het is mogelijk dat het niet exact overeenkomt met het door u aangeschafte model.

GB 1 Toets TOENAME VERMOGEN om de kookplaat aan te zetten en het vermogen ervan te regelen (zie Starten en gebruik). 2 Toets AFNAME VERMOGEN om het vermogen te regelen en de kookplaat uit te zetten (zie Starten en gebruik). 3 Aanwijzing KOOKZONE, geeft de overeenkomende kookzone aan. 4 AanwijzerVERMOGEN: geeft het bereikte warmteniveau aan. 5 Toets ON/OFF voor het in- en uitschakelen van het apparaat. 6 Controlelampje ON/OFF: geeft aan of het apparaat inof uitgeschakeld is. 7 Toets PROGRAMMERINGSTIMER* om de programmering van de kookduur te regelen (zie Starten en gebruik). 8 Display PROGRAMMERINGSTIMER*: toont de keuzes betreffende de programmering aan (zie Starten en gebruik). 9 Controlelampjes GEPROGRAMMEERD KOOKGEDEELTE*: tonen de kookgedeeltes aan als u een programmering start (zie Starten en gebruik). 10 Toets BLOKKERING BEDIENINGSPANEEL om te voorkomen dat er ongewilde wijzigingen aan de regeling van het kookvlak worden uitgevoerd (zie Starten en gebruik). 11 Controlelampje BLOKKERING BEDIENINGSPANEEL: toont dat de blokkering van het bedieningspaneel heeft plaatsgevonden (zie Starten en gebruik). 12 Controlelampje TIMER* geeft aan dat de timer actief is. 13 Toets TOENAME TIJD* om de tijd van de timer of van de programmering toe te laten nemen (zie Starten en gebruik). 14Toets AFNAME TIJD* om de tijd van de timer of van de programmering af te laten nemen (zie Starten en gebruik). ! Dit product voldoet aan de eisen die gesteld worden door de nieuwe Europese Richtlijn voor energiebesparing voor apparaten in de standby-stand. Wanneer 2 minuten lang geen handelingen worden uitgevoerd gaat het apparaat, na het uitgaan van de waarschuwingslampjes voor restwarmte en voor de ventilator (indien aanwezig), automatisch in de “off mode”. Door op de ON/OFF toets te drukken, keert het apparaat weer terug in de operationele stand.

* Slechts op enkele modellen aanwezig.

! Bewaar dit instructieboekje zorgvuldig voor eventuele raadpleging in de toekomst. Wanneer u het product weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat waarschuwingen en informatie betreffende werking voorhanden blijven. ! Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.

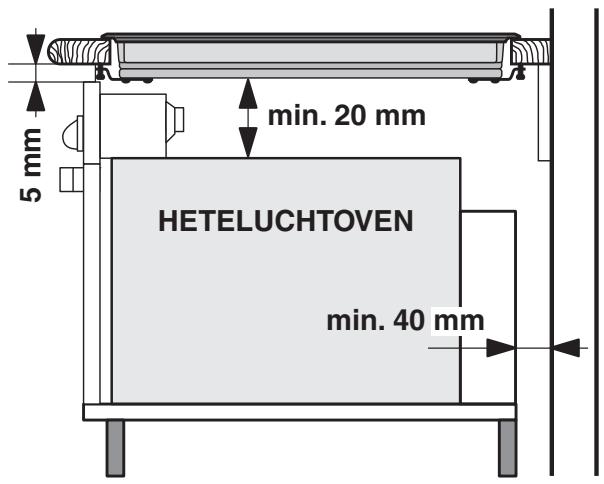

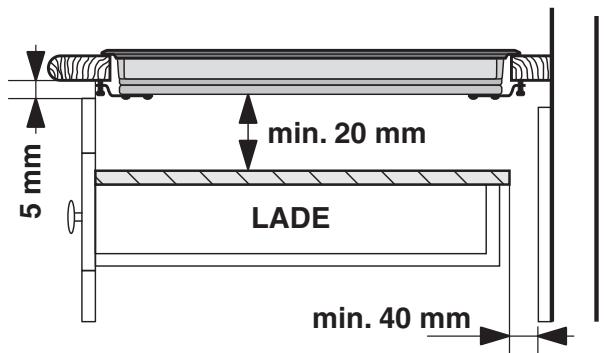

Ventilatie Teneinde een correcte ventilatie te bereiken en

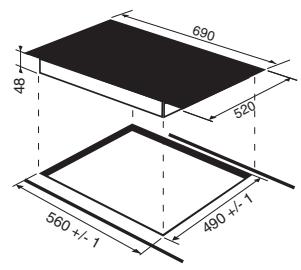

Inbouw Voor een goede werking van het apparaat moet het keukenmeubel de juiste kenmerken hebben: • het keukenblad moet uit hittebestendig materiaal zijn vervaardigd en een temperatuur van circa 100°C kunnen verdragen; • als de kookplaat boven een oven wordt geïnstalleerd moet deze zijn voorzien van een geforceerd geventileerd afkoelingssysteem; • installeer de kookplaat nooit boven een afwasautomaat: indien u dit toch doet, breng dan een waterdichte afscheiding aan tussen de twee apparaten; • naar gelang het type kookplaat dat u wenst te installeren (zie afbeeldingen), moet het keukenmeubel de volgende afmetingen hebben:

! Het verpakkingsmateriaal is niet bestemd voor kinderen en dient daarom te worden verwijderd volgens de geldende normen voor gescheiden afvalverzameling ( zie Voorzorgsmaatregelen en advies). ! De installatie moet worden uitgevoerd door een bevoegde installateur en volgens de instructies van de fabrikant. Een verkeerde installatie kan schade berokkenen aan personen, dieren of dingen.

overeenkomt met het model dat u heeft aangeschaft). een oververhitting van de oppervlakken rondom het apparaat te voorkomen, moet de kookplaat geïnstalleerd worden op:

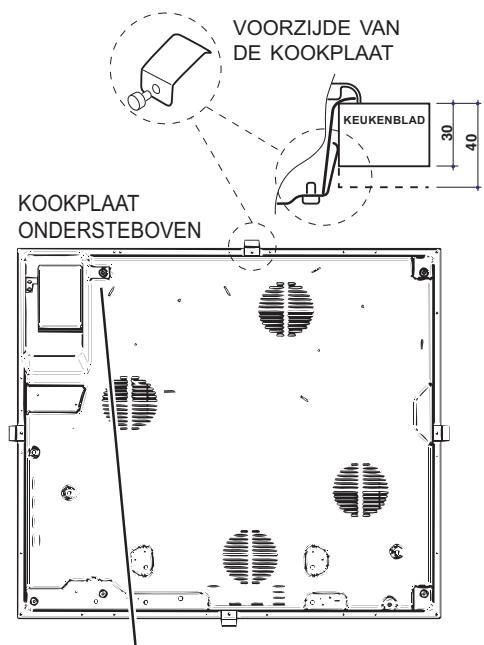

NL KOOKPLAAT ONDERSTEBOVEN Eenfasige aansluiting

• een minimum afstand van 40 mm van de achterwand of van elk ander verticaal oppervlak; • op zodanige wijze dat er een minimum afstand overblijft van 20 mm tussen het inbouwmeubel en het onderstaande meubel. Bevestigen Het apparaat moet op een absoluut horizontaal oppervlak worden geïnstalleerd. Eventuele door onjuiste installatie veroorzaakte vervormingen kunnen de eigenschappen en de prestaties van de kookplaat aantasten.

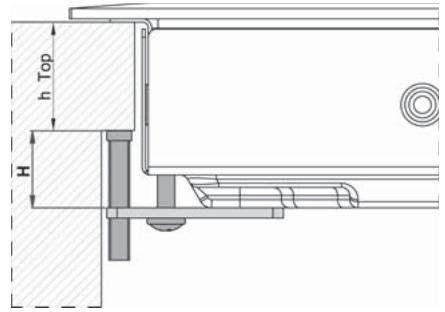

De lengte van de regelschroef van de

Andere soorten aansluitingen

bevestigingshaken moet op basis van de dikte van het keukenblad worden ingesteld voordat de haken worden

gemonteerd: • als de dikte 30 mm is: schroef 17,5 mm; • als de dikte 40 mm is: schroef 7,5 mm. Voor het bevestigen moet u als volgt te werk gaan: 1. Draai met korte, puntloze schroeven de 4 centreringsklemmen in de openingen in het midden van elke zijde van het blad vast; 2. zet de kookplaat in het midden van de opening van het keukenmeubel door gelijke druk uit te oefenen op de hele omtrek totdat de kookplaat perfect aansluit op het keukenblad. 3. voor een blad met zijprofielen: nadat u de kookplaat in het keukenmeubel heeft geplaatst moet u de 4 bevestigingshaken aan de onderste rand van de kookplaat vastschroeven met gepunte, lange schroeven, net zolang tot het glas goed aan het blad vastzit. ! De schroeven van de centreringsklemmen moeten te allen tijde bereikbaar blijven. ! Volgens de veiligheidsnormen mag er geen contact meer mogelijk zijn met de elektrische onderdelen nadat het apparaat is ingebouwd. ! Alle beschermende onderdelen moeten zodanig

worden bevestigd dat ze niet kunnen worden verwijderd zonder gereedschap te gebruiken.

Elektrische aansluiting ! De elektrische aansluitingen van de kookplaat en de eventuele inbouwoven moeten apart worden uitgevoerd, zowel om elektrische veiligheidsredenen als om de oven eventueel eenvoudiger te kunnen verwijderen.

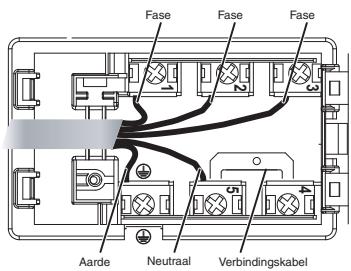

Klemmenstrook Aan de onderkant van het apparaat bevindt zich een klemmenstrook voor de verschillende types elektrische voeding (het is mogelijk dat de afbeelding niet exact

De kookplaat is voorzien van een voedingskabel bestemd voor een eenfasige aansluiting. Voer de draadverbinding uit zoals aangegeven in de volgende tabel Spanningstype en netfrequentie

Draadverbinding : geel/groen;

230-240V 1+N ~ 220-240V 1+N ~ 50/60 Hz

N: de 2 blauwe draden samen L: bruin en zwart samen

Als het elektrische net overeenkomt met een van de volgende karakteristieken: Spanningstype en netfrequentie

• 400V - 2+N ~ 50/60 Hz • 220-240V 3 ~ 50/60 Hz • 230-240V 3 ~ 50/60 Hz • 400V - 2+2N ~ 50/60 Hz

Scheid de kabels en voer de draadverbinding uit zoals aangegeven in de volgende tabel en tekeningen: Spanningstype en netfrequentie 400V - 2+N ~ 50/60 Hz 230-240V 3 ~ 220-240V 3 ~ 50/60 Hz

Draadverbinding : geel/groen; N: de 2 blauwe draden samen L1: zwart L2: bruin : geel/groen;

400V - 2+2N ~ 50/60 Hz

N1: blauw N2: blauw L1: zwart L2: bruin

Als het elektrische net overeenkomt met een van de volgende karakteristieken: Spanningstype en netfrequentie • 400V 3 - N ~ 50/60 Hz ga als volgt te werk: ! De eventuele bijgeleverde kabel is niet geschikt voor dit type installatie.

1. Gebruik een geschikte voedingskabel, type H05RR-F of met een hogere waarde, met de juiste afmetingen (diameter kabel: 25 mm). 2. Licht de lippen aan de zijkant van het deksel van de klemmenstrook op met een schroevendraaier en open hem (zie afbeelding Klemmenstrook). 3. Draai de schroef van de kabelklem en de schroeven van de benodigde klemmetjes los en bevestig de verbindingskabels volgens de aanwijzingen van de volgende tabel en afbeeldingen. 4. Plaats de draden zoals aangegeven in de volgende afbeeldingen en tabel en stel een verbinding tot stand door alle schroeven van de klemmetjes goed vast te draaien.

Spanningstype en netfrequentie

Elektrische aansluitingen

Klemmenbord Driefasen 400

5. Bevestig de voedingskabel in de speciale kabelklem en sluit het deksel af. Fase

! De kabel moet van tijd tot tijd worden gecontroleerd en mag alleen door erkende monteurs worden vervangen. ! De fabrikant kan nergens aansprakelijk voor worden gesteld als deze normen niet worden nageleefd.

! Verwijder of vervang de voedingskabel voor geen enkele reden. De eventuele verwijdering of vervanging doet de garantie en de CE markering vervallen. INDESIT kan niet aansprakelijk worden gesteld voor ongelukken of schade die het resultaat zijn van de vervanging/verwijdering van de originele voedingskabel. De vervanging met een origineel onderdeel is alleen toegestaan indien uitgevoerd door een erkende INDESIT technicus.

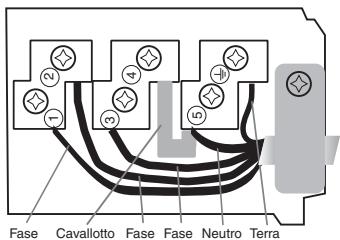

Cavallotto Fase Fase Neutro Terra

Het aansluiten van de voedingskabel aan het elektrische net Bij een rechtstreekse aansluiting op het net moet u tussen het apparaat en het net een meerpolige schakelaar aanbrengen met een minimum afstand van 3 mm tussen de contacten. ! De installateur is verantwoordelijk voor een correcte elektrische aansluiting en de inachtneming van de veiligheidsnormen.

Vóór het aansluiten moet u controleren dat: • de contactdoos geaard is en voldoet aan de geldende normen; • het stopcontact in staat is het maximale vermogen van het apparaat te verdragen, zoals aangegeven op het typeplaatje dat zich op het apparaat bevindt; • de spanning zich bevindt tussen de waarden die staan aangegeven op het typeplaatje; • de contactdoos en de stekker overeenkomen. Als dat niet zo is, dient u ofwel de stekker ofwel de contactdoos te vervangen; gebruik geen verlengsnoeren of dubbelstekkers. ! Wanneer het apparaat geïnstalleerd is, moeten de

elektrische kabel en de contactdoos gemakkelijk te bereiken zijn. ! De kabel mag niet gebogen of samengedrukt worden.

Enkele modellen beschikken over verlengbare kookplaten. Deze kunnen verschillende vormen hebben (rond of ovaal) en op verschillende manieren worden verlengd (dubbel of drievoudig straalelement). Hier worden de betreffende bedieningsknoppen beschreven; alleen aanwezig op modellen die zijn voorzien van deze opties.

Verlengbare kookplaat rond Controlelampje DUBBELE KOOKPLAAT AAN p ow er

Toets ONTSTEKEN DUBBELE KOOKPLAAT

• Toets ONTSTEKEN DUBBELE KOOKPLAAT om de dubbele kookplaat in te schakelen (zie Starten en gebruik). • Controlelampje DUBBELE KOOKPLAAT AAN: geeft aan dat de dubbele kookplaat ingeschakeld is. Verlengbare kookplaat ovaal Controlelampje DUBBELE KOOKPLAAT AAN p ow er

Toets ONTSTEKEN OVALE KOOKPLAAT

• Toets ONTSTEKEN OVALE KOOKPLAAT om de ovale kookplaat in te schakelen (zie Starten en gebruik). • Controlelampje OVALE KOOKPLAAT AAN: geeft aan dat de ovale kookplaat ontstoken is.

Starten en gebruik ! De lijm die gebruikt is voor de afdichtingen laat wat vetvlekjes achter op het glas. Voordat u het apparaat gebruikt raden wij u aan de vlekken te verwijderen met een speciaal niet-schurend schoonmaakmiddel. Gedurende de eerste paar uur dat u het apparaat gebruikt kan het zijn dat u een rubbergeur ruikt. Deze zal echter snel wegtrekken. ! Als de kookplaat elektrisch wordt aangesloten hoort

u na enkele seconden een kort geluidssignaal afgaan. Alleen dan kunt u de kookplaat aanzetten. ! Als u lang op de toetsen drukt

! Alle kookgedeeltes kunnen tegelijkertijd geprogrammeerd worden voor een tijdsduur van tussen de 1 en de 99 minuten.

Inschakelen kookzones Voor het inschakelen van een kookzone stelt u de

: seconden lang uitgedrukt: het • Houd de toets vermogen van de kookzone gaat onmiddellijk naar het hoogste niveau (16).

• Houd de toets : seconden lang uitgedrukt: het vermogen van de kookzone daalt naar het laagste niveau 2 (functie langzaam koken).

Power functie* Voor het versnellen van de verwarmingstijd van de kookzones is het mogelijk de power functie te activeren. Schakel de gewenste kookzone in en kies een de stroomsterkte, zoals beschreven in de voorgaande paragraaf. Druk op de power p ower

. Op het display zal de aanwijzer van de toets stroomsterkte worden afgewisseld met de letter „P” en de voordien ingestelde stroomsterkte, net zo lang totdat de gewenste stroomsterkte is bereikt. Zodra de temperatuur is bereikt zal het display de ingestelde stroomsterkte tonen. Om deze functie uit p ower

of te schakelen drukt u nogmaals op de toets kiest u een verschillende stroomsterkte m.b.v. de vermogensselectietoetsen van 0 tot 16.

* Slechts op enkele modellen aanwezig.

en : • U kunt ook tegelijkertijd op de toetsen drukken: het vermogen gaat onmiddellijk terug naar 0 en het kookgedeelte gaat uit.

en drukt kunt u de minuten van de timer snel laten toenemen.

• Druk op de toets : het vermogen van de kookzone wordt langzaam minder totdat het uitgaat.

! Als u lang op de toetsen

Inschakelen kookplaat

gewenste stroomsterkte in met de toetsen

Voor het uitschakelen van een kookzone:

Programmering kookduur

en kunt u de stroomsterkte en de minuten van de timer snel laten toenemen.

Druk ongeveer 1 seconde op de knop inschakelen van de kookplaat.

NL Uitschakelen kookgedeeltes

1. Kies het kookgedeelte door middel van de betreffende selectietoets. 2. De gewenste stroomsterkte van het kookgedeelte instellen. . Het 3. Druk op de programmeertoets controlelampje voor het betreffende kookgedeelte begint te knipperen. 4. Stel de gewenste kookduur in door middel van de toetsen

te drukken, of na 10 5. Bevestigen door op toets seconden vindt automatische selectie plaats. De timer begint gelijk met aftellen. Het einde van de geprogrammeerde kooktijd wordt aangegeven door een geluidssignaal (van 1 minuut) waarna het kookgedeelte uitgaat. Herhaal de hierboven beschreven procedure voor iedere kookplaat die u wilt programmeren. Visualisatie bij een meervoudige programmering. Indien een of meer kookplaten zijn geprogrammeerd vertoont het display de resterende tijd van de kookplaat die als eerste eindigt, terwijl hij de positie ervan aanduidt door middel van het betreffende controlelampje dat knippert. De controlelampjes van de andere geprogrammeerde kookplaten zijn aan. Om de resterende tijd van de andere geprogrammeerde kookplaten te visualiseren moet drukken: met de u een aantal keren op de toets klok mee zullen, de een na de ander, de tijden van de timer alle geprogrammeerde kookplaten worden getoond, te beginnen met de kookplaat linksvoor.

NL Uitschakelen kookplaat

Het wijzigen van een programmering totdat de tijd 1. Druk een aantal keer op de toets van de kookplaat die u wilt wijzigen verschijnt. 2. Druk op de toetsen de nieuwe tijd.

3. Bevestig door op de toets

voor het instellen van te drukken.

Om een programmering te annuleren moet u bovenstaande handelingen uitvoeren. Bij punt 2 drukt u op de toets : de duur vermindert langzaamaan tot aan de uitschakeling 0. De programmering wordt gewist en het display verlaat de programmeringsmodus.

De timer De kookplaat moet aan zijn. Met de timer kunt u een duur tot aan 99 minuten instellen. 1. Druk op de toets programmering

. controlelampje van de timer aangaat 2. Stel de gewenste kookduur in door middel van de toetsen

te drukken. 3. Bevestig door op de toets De timer begint gelijk met aftellen. Als de tijd verstreken is hoort u voor de duur van 1 minuut een geluidssignaal.

Blokkering van het bedieningspaneel Als de kookplaat in werking is kunt u het bedieningspaneel blokkeren om een ongewenst aanraken te vermijden (kinderen, schoonmaakhandelingen, enz.). Door op de toets te drukken zal het bedieningspaneel worden geblokkeerd. Het controlelampje boven de toets gaat aan. Als u het bedieningspaneel weer wilt gebruiken (bv. als u wilt stoppen met koken) moet u de blokkering . Het uitschakelen: druk even op de toets controlelampje gaat uit en het bedieningspaneel wordt weer geactiveerd.

Druk op de toets ; het apparaat gaat uit. Als het bedieningspaneel is geblokkeerd, blijft dit ook geblokkeerd nadat u de kookplaat opnieuw inschakelt. Als u de kookplaat opnieuw wilt inschakelen moet u eerst het bedieningspaneel deblokkeren.

“Demo” modus Het is mogelijk een demomodus in te stellen waarbij het bedieningspaneel normaal functioneert (de opdrachten betreffende de programmering inbegrepen), maar waarbij de verwarmingselementen niet aangaan. Om de “demo” modus te activeren moet de kookplaat aanstaan en alle stralingselementen uit: • Druk tegelijkertijd 6 seconden lang op de toetsen en . Zodra de 6 seconden zijn verstreken zullen de controlelampjes ON/OFF en BLOKKERING BEDIENINGSPANEEL een seconde lang knipperen. Laat de toetsen

los en druk op de toets

; • het display toont om de beurt de tekst DE en MO en het kookvlak gaat uit; • de volgende keer dat u de kookplaat inschakelt zal hij zich in de “demo” modus bevinden. Om deze modus te verlaten volgt u de boven beschreven procedure. Het display toont om de beurt de tekst DE en OF en het kookvlak gaat uit. Als u het kookvlak weer inschakelt zal het gewoon functioneren.

Praktische tips voor het gebruik van het apparaat Om optimale resultaten te bereiken met de kookplaat: • Gebruik alleen pannen met een dikke, platte bodem zodat ze perfect aansluiten op het verwarmingsvlak.

• Gebruik pannen die groot genoeg zijn om de kookplaat geheel te bedekken zodat alle beschikbare hitte wordt benut.

• Houd de bodem van de pannen altijd goed schoon en droog zodat ze goed aansluiten op het kookvlak. Dit verlengt de levensduur van zowel de pannen als het kookvlak zelf.

• Vermijd dezelfde pannen te gebruiken die u ook op een gasfornuis heeft gebruikt: de warmteconcentratie van gasbranders kan de bodem van pannen vervormen, waardoor ze niet goed meer aansluiten.

Veiligheidssystemen Pannensensor Ieder kookgedeelte is voorzien van een systeem dat waarneemt of er een pan op staat. De plaat straalt alleen warmte uit als er een pan van de juiste afmetingen op staat. Het knipperende display met de aanwijzer van de stroomsterkte kan aangeven: • dat de pan niet geschikt is • dat de pan een te kleine diameter heeft • dat de pan niet goed aansluit Aanwijzers van de resterende warmte Ieder kookgedeelte is voorzien van een aanwijzer van de resterende warmte. Deze aanwijzer geeft aan welke kookzones nog heet zijn. Als het vermogensdisplay toont dan is het kookgedeelte nog warm. Het is bijvoorbeeld mogelijk een gerecht warm te houden of boter of chocolade te laten smelten. Met het afkoelen van het kookgedeelte zal het vermogensdisplay tonen. Het display gaat uit wanneer de kookzone voldoende is afgekoeld. Oververhitting In het geval van oververhitting van de elektronische onderdelen gaat de kookplaat automatisch uit

F Vermogensniveau Begrenzing van de werkingsduur in uren 1

Geluidssignaal Enkele storingen, zoals: • een voorwerp (pan, bestek, enz.) dat meer dan 10 seconden op het bedieningspaneel ligt, • gemors op het bedieningspaneel, • een lange druk op een toets, kunnen een geluidssignaal veroorzaken. Verwijder de oorzaak van de storing en het geluidssignaal houdt op. Als de oorzaak van de storing niet wordt verwijderd blijft het geluidssignaal gaan en wordt het kookvlak uitgeschakeld.

en verschijnt op het display gevolgd door een knipperend nummer. Deze boodschap verdwijnt en u kunt de kookplaat weer gebruiken zodra de temperatuur tot op een acceptabel niveau is gezakt. Veiligheidsschakelaar Het apparaat beschikt over een veiligheidsschakelaar die de kookgedeeltes automatisch uitschakelt als de tijdslimiet voor een bepaald vermogensniveau is bereikt. Tijdens deze veiligheidsonderbreking vertoont het display het cijfer “0”. B.v.: de kookplaat rechtsachter staat op 5, terwijl de plaat linksvoor op 2 staat. De plaat rechtsachter zal automatisch na 7 en half uur uitgaan, de plaat linksvoor na 9 en half uur.

NL Voorzorgsmaatregelen en advies

Koken op middelmatig vuur

Koken op zeer hoog vuur

Koken met een snelkookpan Snelkookpan

Koken op hoog vuur en bruin bakken (Braadstukken, biefstukken, kalfslappen, visfilets, gebakken eieren)

Snel indikken (vloeibare sauzen) Koken van water (pasta, rijst, groente) Melk

Langzaam indikken (gebonden sauzen)

Koken met snelkookpan, na het sissen

Koken op laag vuur (stoofschotels)

Opwarmen van gerechten

• Het apparaat dient niet buitenshuis te worden geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of onweer. • Raak het apparaat niet aan als u blootsvoets bent of met natte of vochtige handen of voeten. • Het apparaat dient om gerechten te koken. Het mag uitsluitend door volwassenen worden gebruikt en alleen volgens de instructies die beschreven staan in deze handleiding. Gebruik het kookvlak niet om voorwerpen op te plaatsen en ook niet als snijplank. • Het glaskeramische kookvlak is bestand tegen mechanische stoten. Het kan echter worden beschadigd (of barsten) als het wordt geraakt door een puntig object, bijvoorbeeld door gereedschap. Als dit gebeurt moet u onmiddellijk het apparaat afsluiten van de elektrische stroom en contact opnemen met de Technische Dienst. • Voorkom dat elektrische snoeren van andere kleine keukenapparaten op warme delen van de kookplaat terechtkomen. • Vergeet niet dat de temperatuur in het kookgedeelte aanzienlijk hoog blijft tot minstens 30 minuten nadat u het heeft uitgeschakeld. De resterende warmte wordt aangeduid door een aanwijzer (zie Starten en gebruik). • Houd voorwerpen die kunnen smelten op afstand van de kookplaat, zoals bv. plastic, aluminium of suikerhoudende etenswaren. Let vooral op plastic of

aluminium verpakkingen en folie: als u ze op het nog warme of lauwe kookvlak neerlegt, kunt u zware schade Chocoladesaus Warm houden van gerechten aanrichten. • Richt de handvaten van de pannen altijd naar de binnenzijde van de kookplaat zodat u er niet per ongeluk ! Dit apparaat is ontwikkeld en gefabriceerd volgens de geldende tegenaan stoot. internationale veiligheidsvoorschriften. Deze aanwijzingen zijn • Trek nooit de stekker aan het snoer uit het stopcontact, geschreven voor uw veiligheid en u dient ze derhalve goed door maar pak altijd de stekker direct beet. te nemen. • Maak het apparaat niet schoon of voer geen onderhoud uit als de stekker nog in het stopcontact zit. D i t apparaat voldoet aan de volgende EU Richtlijnen: • Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, - 2006/95/EEG van 12/12/06 (Laagspanning) en daaropvolgende sensorieel of geestelijk vermogen of personen die niet de wijzigingen nodige ervaring of kennis hebben met het apparaat, tenzij - 2004/108/EEG van 15/12/04 (Elektromagnetische onder toezicht van een persoon die verantwoordelijk is Compatibiliteit) en daaropvolgende wijzigingen voor hun veiligheid of nadat hun is uitgelegd hoe het - 93/68/EEG van 22/07/93 en daaropvolgende wijzigingen. apparaat werkt. - 1275/2008 stand-by/off mode. • Als de kookplaat halogene kookzones heeft moet u vermijden er lang naar te kijken. • Voorkom dat kinderen met het apparaat spelen. Algemene veiligheidsmaatregelen • Plaats geen metalen voorwerpen (messen, lepels, deksels enz.) op de kookplaat aangezien zij heet kunnen ! Controleer dat de luchttoevoeropening van het rooster van de worden.. ventilator niet verstopt is. De inbouwkookplaat moet voorzien zijn • Het apparaat is niet geschikt om te worden van een goede ventilatie voor het afkoelen van de elektronische ingeschakeld m.b.v. een externe timer ofwel door een componenten. gescheiden afstandsbedieningssysteem. • Dit apparaat is vervaardigd voor niet-professioneel gebruik binnenshuis. Koken op zeer laag vuur

• Als de plaat is schoongemaakt, kan hij worden behandeld met een speciaal product voor Afvalverwijdering onderhoud en bescherming: het onzichtbare laagje dat dit product achterlaat beschermt de plaat in • Het verwijderen van het verpakkingsmateriaal: houdt u aan het geval er iets overkookt. Dit soort handelingen de plaatselijke normen zodat het materiaal hergebruikt kan moeten worden uitgevoerd als de plaat lauw of worden. koud is. • De Europese richtlijn 2002/96/EG, betreffende afgedankte • Vergeet niet de kookplaat altijd met schoon elektrische en elektronische apparatuur (AEEA), voorziet dat water af te spoelen en goed af te drogen: restjes huishoudelijke apparatuur niet met het normale afval mag schoonmaakmiddel kunnen de volgende keer dat u worden meegegeven. De verwijderde apparaten moeten kookt aankoeken. apart worden opgehaald om het terugwinnen en recyclen Raamwerk van roestvrij staal(alleen bij modellen van de materialen waaruit ze bestaan te optimaliseren en met lijst) te voorkomen dat er eventuele schade voortvloeit voor de Roestvrij staal kan vlekken gaan vertonen als er voor gezondheid en het milieu. Het symbool van de afvalemmer met langere tijd kalkhoudend water op blijft liggen of als een kruis staat op alle producten om de consument eraan te gevolg van gebruik van schoonmaakmiddelen die herinneren dat dit gescheiden afval is. fosfor bevatten. Om meer informatie te verkrijgen betreffende een juiste Spoel en droog de kookplaat altijd goed af nadat u verwijdering van huishoudapparaten kan de consument zich hem heeft schoongemaakt. Droog gemorst water altijd richten tot de gemeentelijke reinigingsdienst of de verkopers. meteen goed af. ! Enkele kookplaten hebben een lijst van aluminium die lijkt op roestvrij staal. Gebruik voor het reinigen en Onderhoud en verzorging ontvetten geen producten die niet geschikt zijn voor aluminium.

De elektrische stroom afsluiten

Sluit altijd eerst de stroom af voordat u tot enige handeling overgaat.

Reinigen van het apparaat

! Vermijd het gebruik van schuurmiddelen of bijtende

middelen, zoals sprays voor barbecues en ovens, vlekkenmiddelen, roestverwijderende producten, schoonmaakmiddelen in poedervorm of schuursponzen: deze kunnen het oppervlak onherstelbaar krassen. ! Gebruik nooit stoom- of hogedrukreinigers voor het reinigen van het apparaat. • Voor normaal onderhoud moet u de kookplaat met een vochtige spons reinigen en afdrogen met keukenpapier. • Als de plaat erg vuil is moet hij worden schoongemaakt met een speciaal middel voor keramiekplaten. Daarna moet u hem afspoelen en afdrogen. • Voor het verwijderen van hardnekkig vuil gebruikt u het bijgeleverde schrapertje. Doe dit zo snel mogelijk voordat het apparaat afkoelt zodat de etensresten niet aankoeken. Uitstekende resultaten bereikt u ook met een speciaal voor keramiekplaten vervaardigd roestvrij staal sponsje dat u in een sopje doopt. ! Het bijgeleverde schrapertje is erg scherp: wees voorzichtig in het gebruik. • Als er op de kookplaat onverhoopt voorwerpen of plastic materiaal of suiker zouden smelten, moet u ze onmiddellijk met het schrapertje verwijderen zolang het oppervlak nog warm is.

De kookplaat verwijderen Als u de kookplaat uit elkaar moet halen: 1. verwijder de schroeven die de centreringsklemmen aan de zijkant vasthouden; 2. maak de schroeven van de bevestigingshaken op de hoeken los; 3. haal de kookplaat uit het meubel. ! U mag nooit aan het interne systeem sleutelen om een reparatie proberen uit te voeren. Als er een storing is moet u contact opnemen met de Service Dienst.

NL Technische beschrijving van de modellen NL

04/2012 - 195101127.00

XEROX FABRIANO In deze tabellen vindt u de waarden terug van de stroomopname voor ieder afzonderlijk model, het type verwarmingselement en de diameter van ieder kookgedeelte.

Kookplaten Kookgedeeltes Linksachter Rechtsachter Linksvoor Rechtsvoor Totaal vermogen Kookplaten Kookgedeeltes Linksachter Rechtsachter Centraal links Centraal Rechts Linksvoor Rechtsvoor Totaal vermogen

Kookplaten Kookgedeeltes Linksachter Rechtsachter Linksvoor Rechtsvoor Totaal vermogen
